Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Sapphire Radeon R9 290X Vapor-X Tri-X 8192 МБ 512-битной GDDR5 PCI-E
Сведения о производителе: Компания Sapphire Technology (торговая марка Sapphire) основана в 2001 году в Гонконге как дочерняя структура крупнейшего концерна по выпуску комплектующих для ПК — PC Partner. Сфокусирована на выпуске продукции на основе ядер (графических процессоров) ATI (впоследствии вошедшей в состав AMD). Штаб-квартира — в Гонконге, производство — в Китае. Крупнейший производитель ускорителей серии Radeon. Выпускает также системные (материнские) платы на основе чипсетов AMD, а также мини-ПК и другую продукцию.
Устройство(а)
| Sapphire Radeon R9 290X Vapor-X Tri-X 8192 МБ 512-битной GDDR5 PCI-E | ||
|---|---|---|
| Параметр | Значение | Номинальное значение (референс) |
| GPU | Radeon R9 290X (Hawaii) | |
| Интерфейс | PCI Express x16 | |
| Частота работы GPU (ROPs), МГц | 1030 | 1000 |
| Частота работы памяти (физическая (эффективная)), МГц | 1375 (5500) | 1250 (5000) |
| Ширина шины обмена с памятью, бит | 512 | |
| Число вычислительных блоков в GPU/частота работы блоков, МГц | 44/1030—1379 | 44/1000 |
| Число операций (ALU) в блоке | 64 | |
| Суммарное число операций (ALU) | 2816 | |
| Число блоков текстурирования (BLF/TLF/ANIS) | 176 | |
| Число блоков растеризации (ROP) | 64 | |
| Размеры, мм | 300×110×48 | 280×100×37 |
| Количество слотов в системном блоке, занимаемые видеокартой | 3 | 2 |
| Цвет текстолита | черный | черный |
| Энергопотребление (пиковое в 3D Uber-режиме/пиковое в 3D Quiet-режиме/в режиме 2D/в режиме «сна»), Вт | 287/241/47/3 | 298/246/49/3 |
| Уровень шума (в режиме 2D/в режиме 2D (просмотр видео)/в режиме максимального 3D), дБА | 23,2/23,2/34,6 | — |
| Выходные гнезда | 2×DVI (Dual-Link/HDMI), 1×HDMI 1.4a, 1×DisplayPort 1.2 | 2×DVI (Dual-Link/HDMI), 1×HDMI 1.4a, 1×DisplayPort 1.2 |
| Поддержка многопроцессорной работы | CrossFire | |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 |
| Дополнительное питание: количество 8-контактных разъемов | 2 | Нет |
| Дополнительное питание: количество 6-контактных разъемов | Нет | 2 |
| Максимальное разрешение 2D: DP/HDMI/Dual-Link DVI/Single-Link DVI | 3840×2400/3840×2400/2560×1600/1920×1200 | |
| Максимальное разрешение 3D: DP/HDMI/Dual-Link DVI/Single-Link DVI | 3840×2400/3840×2400/2560×1600/1920×1200 | |
| Комплектация локальной памятью | |
|---|---|

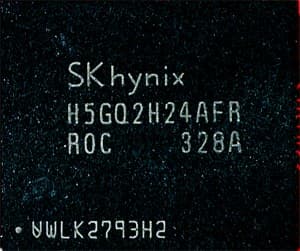

Картa имеeт 8192 МБ памяти GDDR5 SDRAM, размещенной в 16 микросхемах по 4 Гбит на лицевой стороне PCB. Микросхемы памяти SK Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1500 (6000) МГц. |  |
| Сравнение с эталонным дизайном (reference) | |
|---|---|

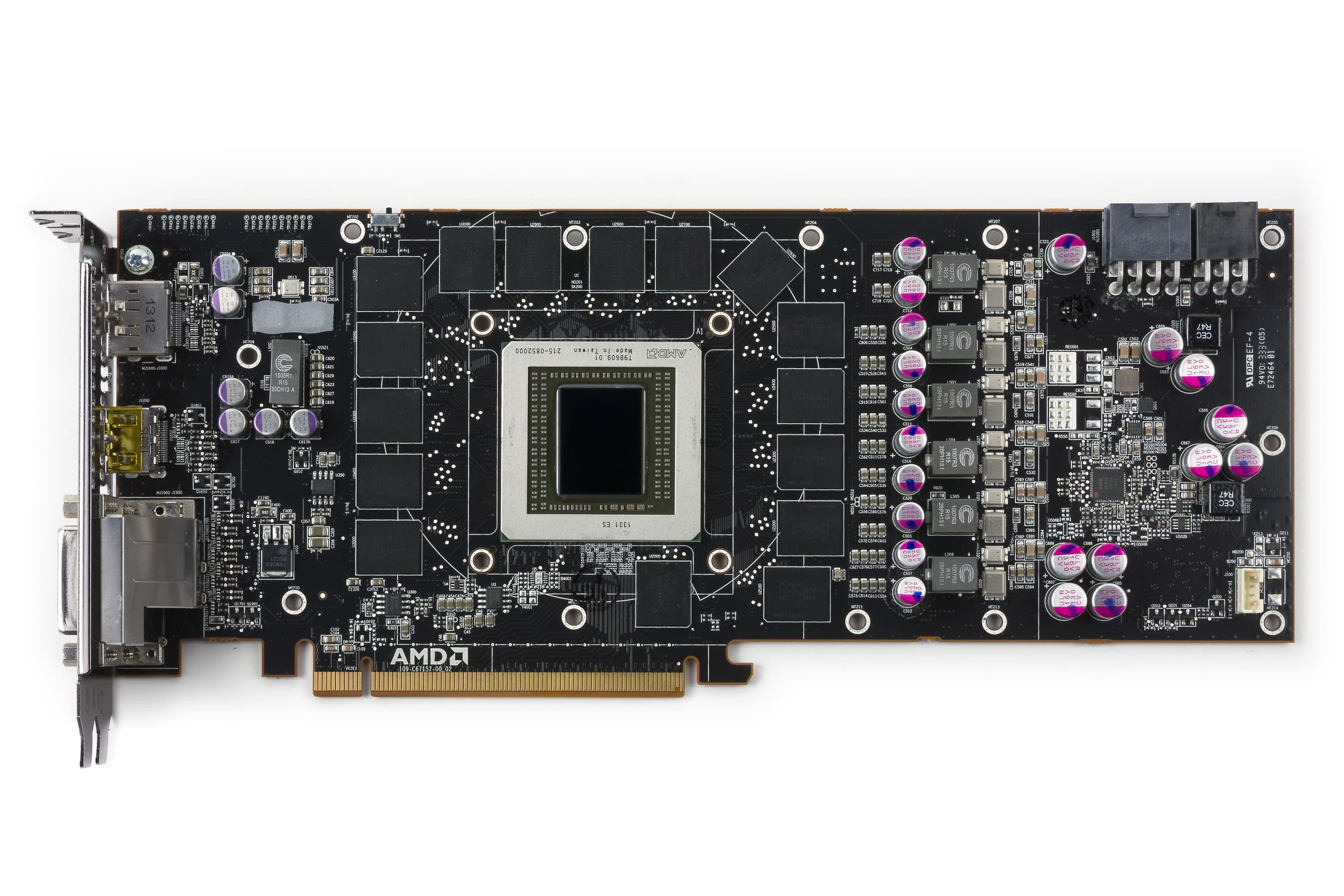

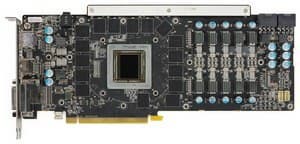

| Вид спереди | |

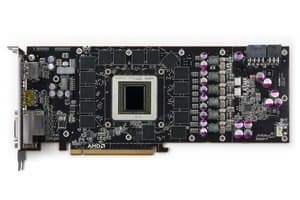

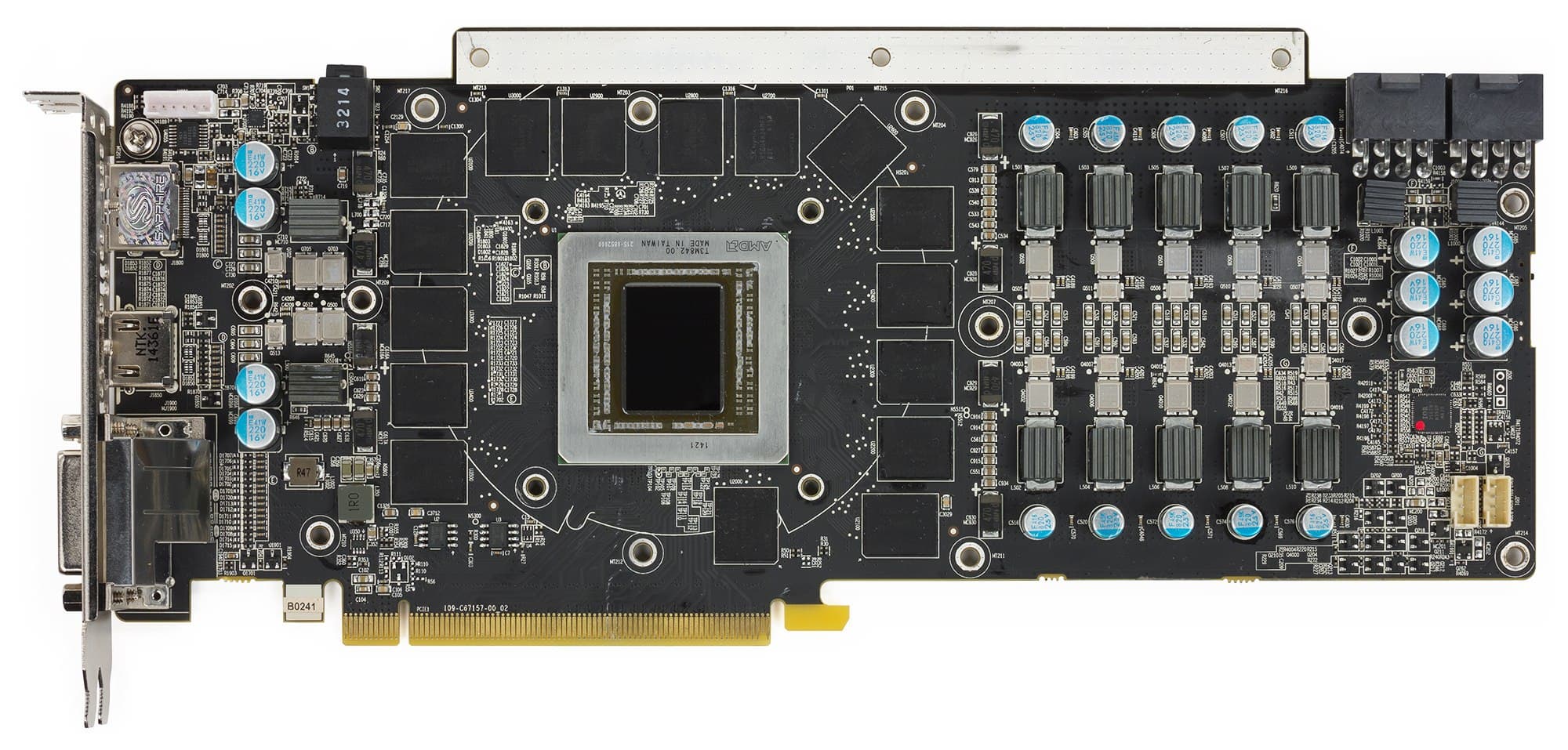

| Sapphire Radeon R9 290X Vapor-X Tri-X 8192 МБ 512-битной GDDR5 PCI-E | Reference card AMD Radeon R9 290X |
 |  |

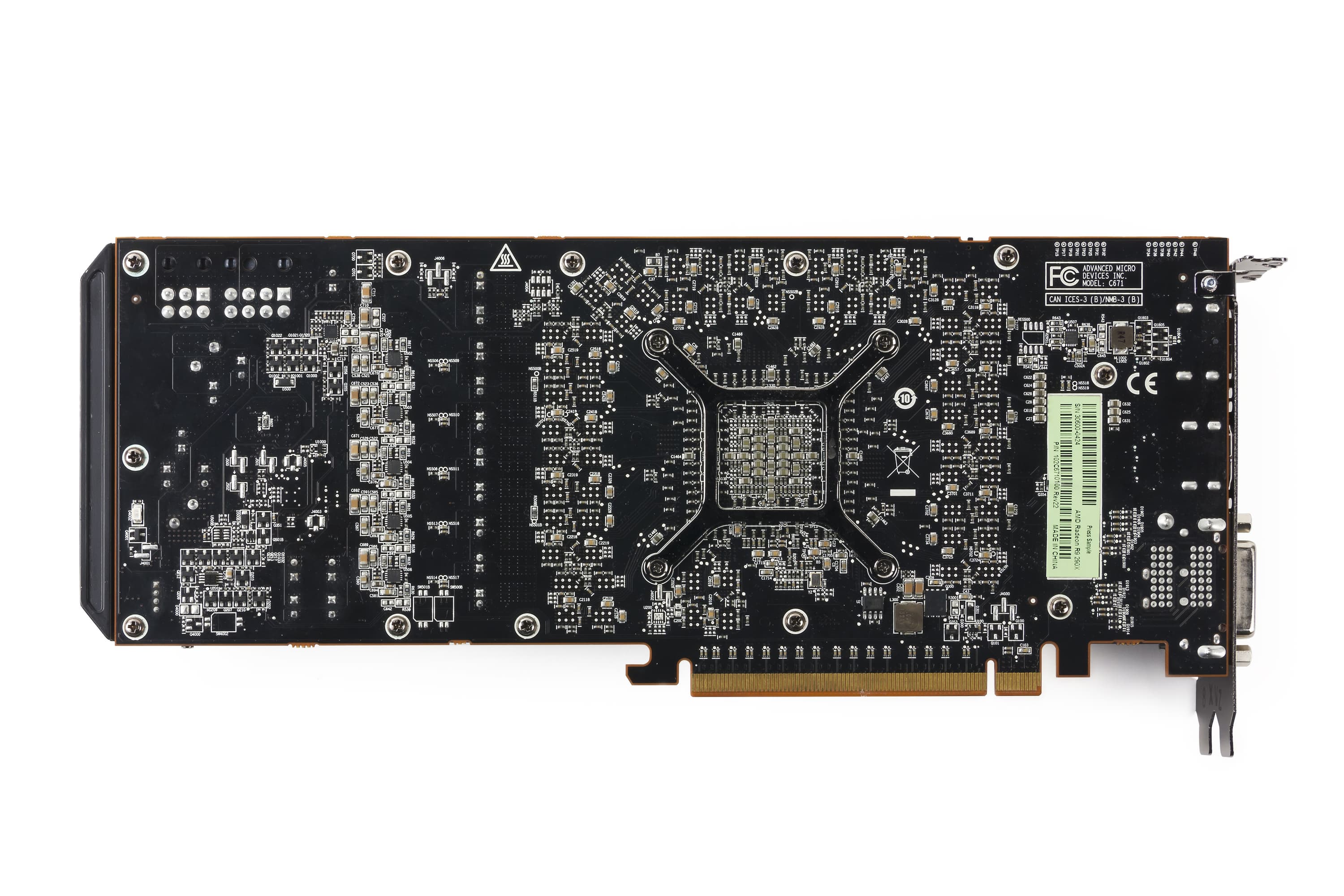

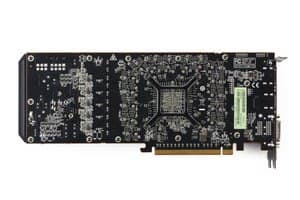

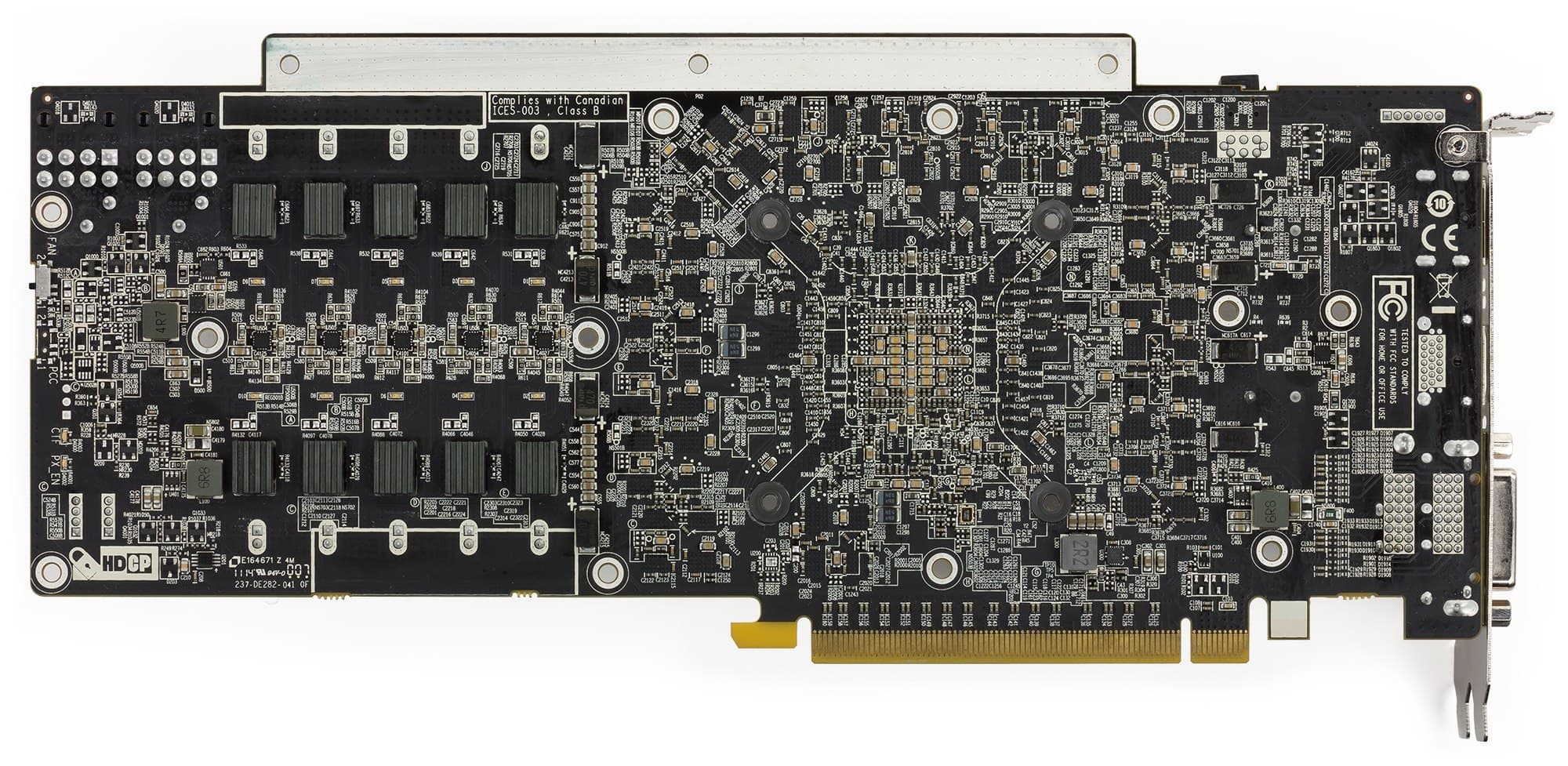

| Вид сзади | |
| Sapphire Radeon R9 290X Vapor-X Tri-X 8192 МБ 512-битной GDDR5 PCI-E | Reference card AMD Radeon R9 290X |
 |  |
PCB полностью переработана инженерами Sapphire и кардинально отличается от референс-дизайна в области системы питания. В серии Vapor-X используется цифровой регулятор мощности и новый модуль регулирования напряжения Aero10, обеспечивающий 10-фазную схему питания с использованием технологии Direct-FET. В системе питания используются дроссели Sapphire Black Diamond последнего поколения, которые имеют такое название, потому что снабжены радиатором из черного феррита для обеспечения эффективного охлаждения. В системе повсеместно используются новейшие конденсаторы с твердым электролитом. Собственно, Aero10 потому так и называется, что участвует в компоновке 10-фазных силовых цепей.

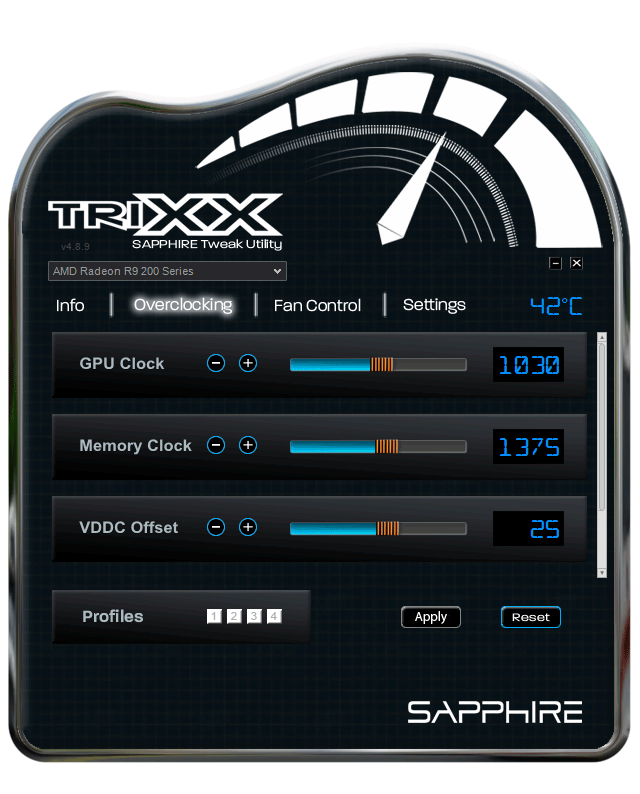

Исходя из понимания того, что серия R9 не всегда будет работать с приложениями с интенсивным 3D, компания Sapphire разработала еще одну новую функцию в моделях Vapor-X — интеллектуальную систему управления вентиляторами (IFC). При активации функции IFC, если в системе запущены более простые приложения, такие как двухмерная графика или программы просмотра видео, будет работать лишь один из трех вентиляторов, обеспечивая почти бесшумную работу. Как только температура графического процессора повысится при выполнении более ресурсоемких задач, таких как игры или трехмерный рендеринг, будут работать все три вентилятора, оставаясь в режиме работы с регулированием частоты вращения в зависимости от температурного режима. Экстремальные пользователи или продвинутые геймеры, возможно, захотят, чтобы все три вентилятора продолжали работать все время, поэтому видеокарта оснащена переключателем блокировки автоматического управления IFC.

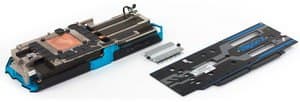

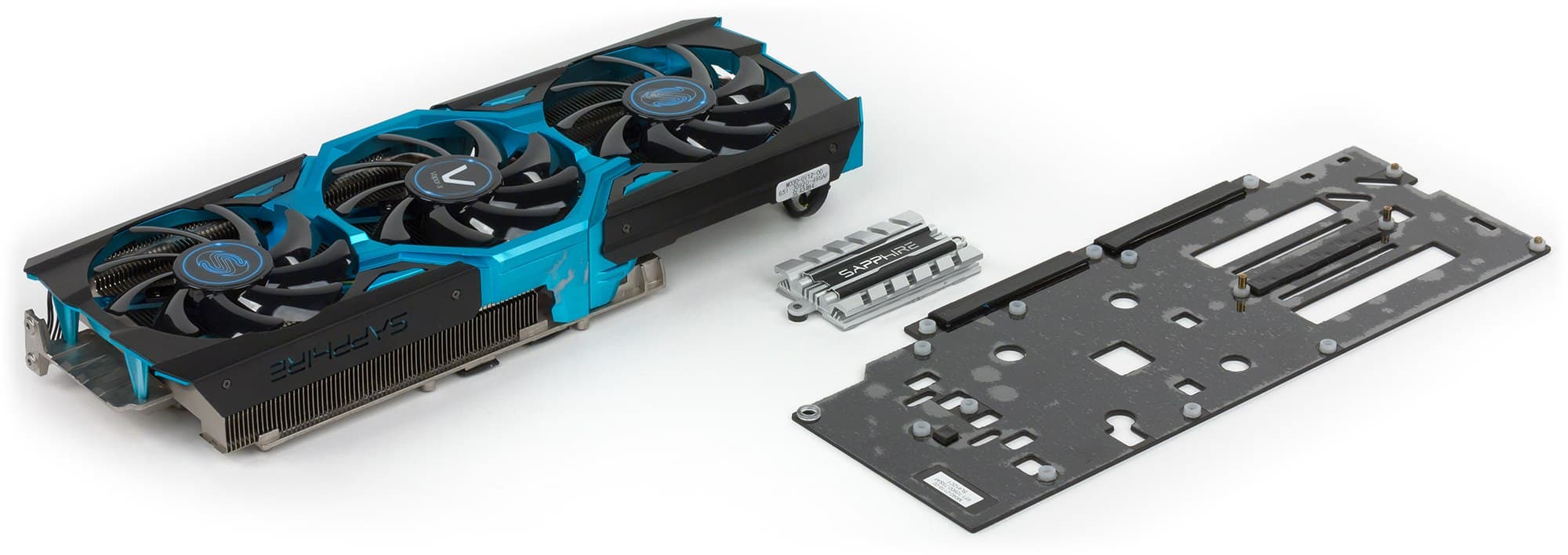

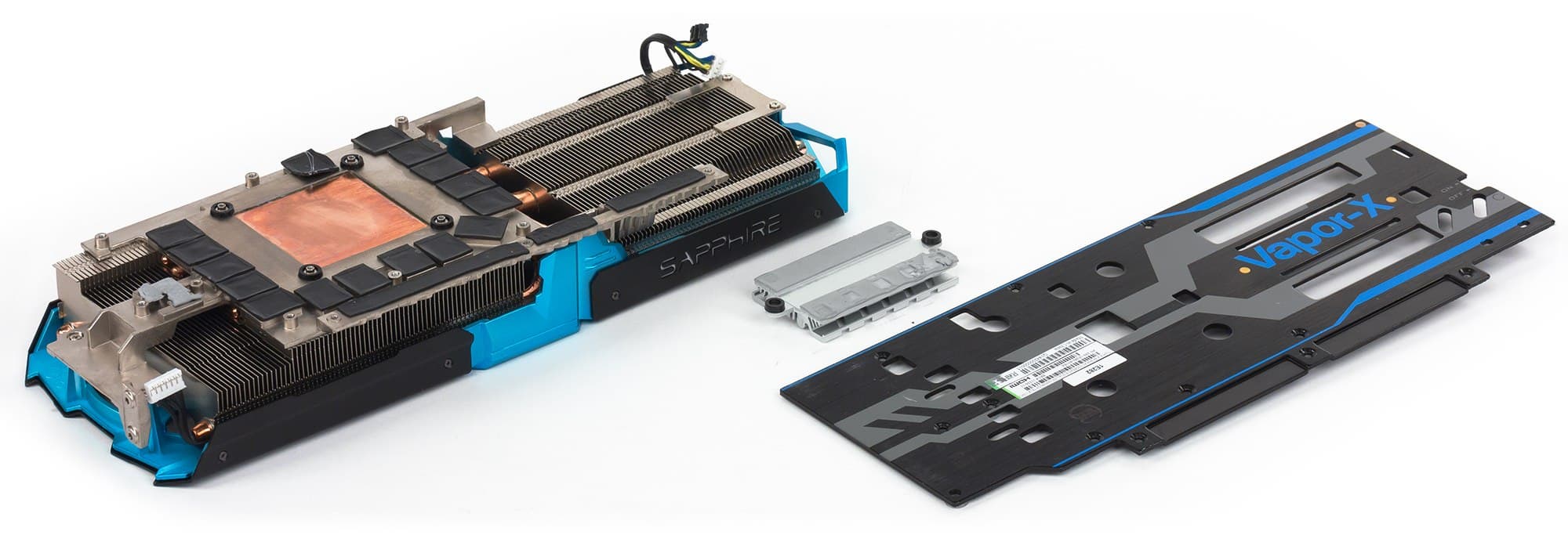

| Система охлаждения | |
|---|---|
В основе данной системы охлаждения лежит технология Vapor-X компании Sapphire, использующая испарительные камеры в качестве основного термоинтерфейса. Испарительная камера расположена между самим графическим процессором и основанием блока радиатора и кулера для обеспечения максимального теплоотвода от графического процессора. Также мы видим уже довольно популярную конструкцию Sapphire Tri-X, состоящую из пяти тепловых трубок и трех вентиляторов диаметром 90 мм, оснащенных лопастями с аэродинамическим профилем для обеспечения максимального потока воздуха при минимальном уровне шумов. Каждый вентилятор имеет два комплекта шарикоподшипников с пылеотталкивающим покрытием (как это выглядит - неизвестно: мы сами вентиляторы не разбирали, пришлось поверить на слово производителю). Еще одной функцией кулера на данной модели является отвод тепла от печатной платы. По краям видеокарты печатная плата имеет расширение, и один из медных слоев выведен там наружу и оставлен без изоляции. Дополнительный радиатор, прикрепленный непосредственно к данному медному слою, позволяет отводить тепло от графического процессора и других компонентов на печатную плату, которое затем направляется в радиатор и рассеивается воздушным потоком. Кулер на торце имеет светящйеся логотип компании, это по сути визуальный индикатор температуры видеокарты, когда цвет логотипа может меняться с синего на желтый, а потом и на красный (по мере нагревания ядра). Под нагрузкой максимальная температура не превысила 69 градусов, что является великолепным результатом для видеокарты такого уровня (сочетание технологий Vapor-X и Tri-X в действии). |  |
 | |

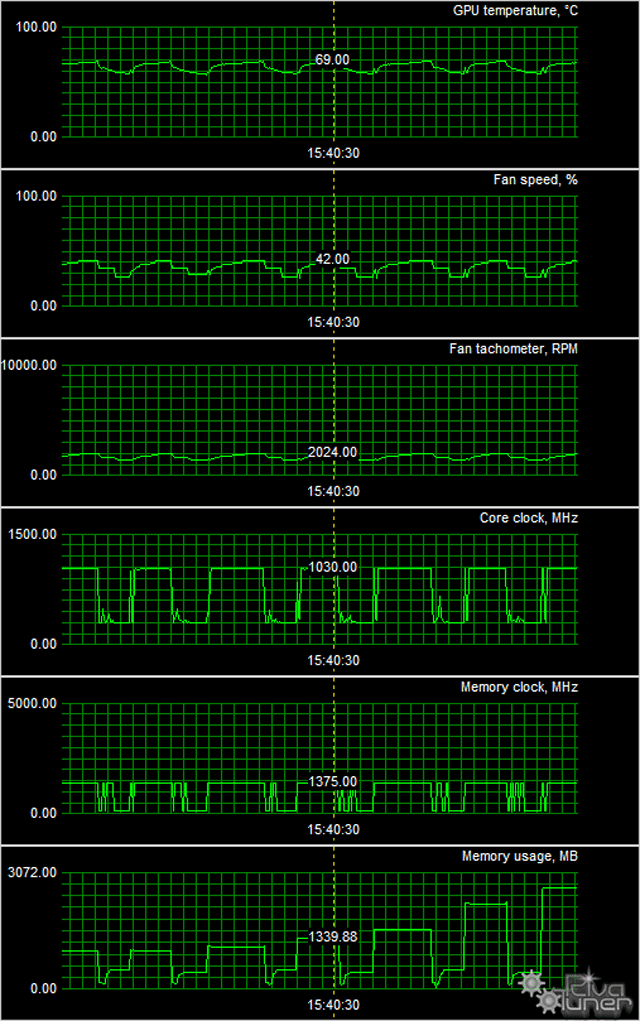

| Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder) |
|---|
 |
Методика измерения шума
- Помещение шумоизолировано и заглушено, снижены реверберации.
- Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
- Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
- Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
- Режимы измерения:
- Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
- Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
- Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.
В режиме простоя в 2D температура составляла 35 °C, вентиляторы работали в пределах 20% от максимума (1400 оборотов в минуту), шум достигал 23,2 дБА.
При просмотре фильма с аппаратным декодированием температура медленно поднималась до 51 °C, вентиляторы работали на той же частоте вращения, уровень шума не изменился (23,2 дБА).
В режиме максимальной нагрузки в 3D температура быстро достигала 60 °C, затем медленно поднималась до максимума (69 °C), вентиляторы при этом раскручивались до почти 2000 оборотов в минуту, шум вырастал до 34,6 дБА.

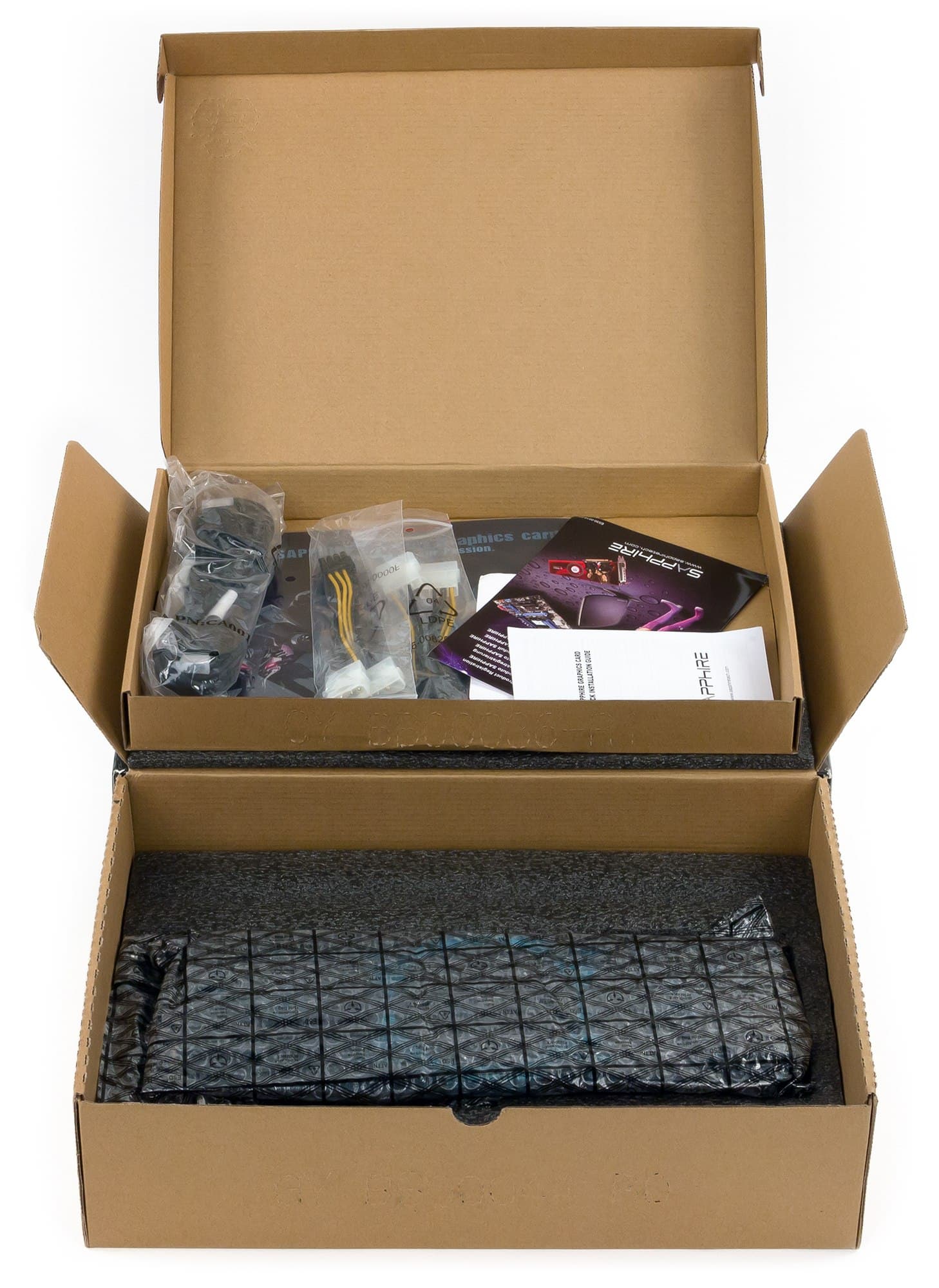

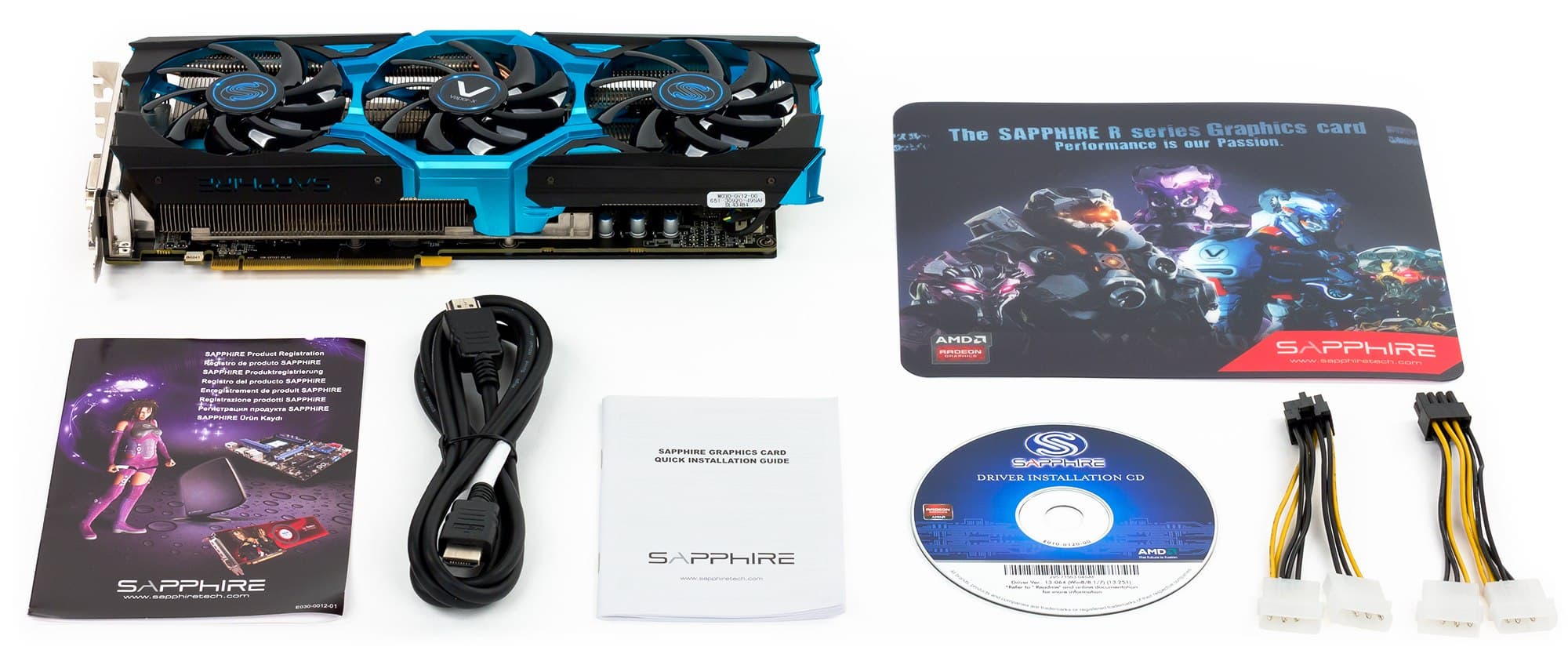

| Комплектация. | |
|---|---|
Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс разветвители питания, кабель HDMI и бонусный фирменный коврик для мыши. |  |
| Упаковка | |
|---|---|
 |  |

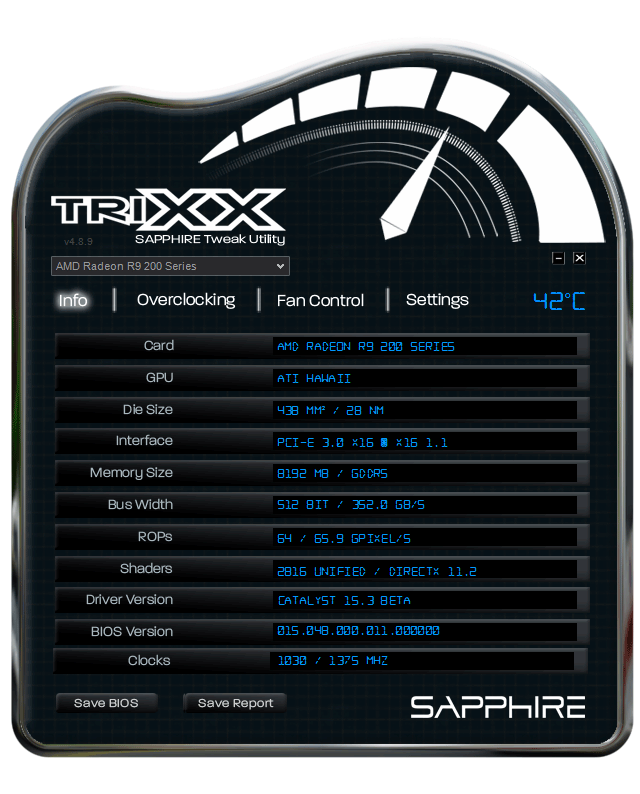

Установка и драйверы
Конфигурация тестового стенда
- Компьютеры на базе процессора Intel Core i7-3960X (Socket 2011):
- 2 процессора Intel Core i7-3960X (o/c 4 ГГц);
- СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
- СО Intel Thermal Solution RTS2011LC;
- системная плата Asus Sabertooth X79 на чипсете Intel X79;
- системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
- оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
- жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
- жесткий диск WD Caviar Blue WD10EZEX 1 TБ SATA2;
- 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
- блок питания Thermaltake Амур 1200 (1200 Вт);
- блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
- корпус Corsair Obsidian 800D Full Tower.
- операционная система Windows 7 64-битная; DirectX 11.1;
- монитор Samsung U28D590D (28″);
- монитор Asus ProArt PA249Q (24″);
- клавиатура Cougar 700K;
- драйверы AMD версии Catalyst 15.3 Omega,
- драйверы Nvidia версии 347.52,
- VSync отключен.
Список инструментов тестирования
Все настройки в нижеперечисленном ПО выставлены на максимальное качество графики.
- BioShock Infinite (Irrational Games/2K Games) — DirectX 11.0
- 3DMark (2013) (FutureMark) — DirectX 11.1, настройки тестирования — Performance. Использовался набор тестов FireStrike (в результатах показаны graphics points только по этому набору тестов).
- Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment) — DirectX 11.0
- Batman: Arkham Origins (Warner Bros. Interactive Entertainment) — DirectX 11.0
- Dragon Age: Inquisition (BioWare/EA) — DirectX 11.0
- Watch Dogs (Ubisoft) — DirectX 11.0
- Hitman Absolution (IO Interactive/Square Enix) — DirectX 11.1
- Metro: Last Light (4A Games/Deep Silver) — DirectX 11.0
- Battlefield 4 (EA Digital Illusions CE/EA) — DirectX 11.0
- Thief (2014) (Eldos Montreal/Square Enix) — DirectX 11.1
Результаты тестов: сравнение производительности
- BioShock Infinite
- Watch Dogs
- Hitman Absolultion
- Thief (2014)
- Middle-earth: Shadow of Mordor
- Batman: Arkham Origins
- 3DMark (FireStrike) Graphics Marks
- Metro: Last Light
- Battlefield 4
- Dragon Age: Inquisition
Выводы
| Рейтинг iXBT.com | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемых нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят GTX 980 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. | 15 апреля 2015 г. | |||
| № | Название ускорителя | Рейтинг iXBT.com | Рейтинг полез. | Цена |
| 05 | GTX Titan Black 6144 МБ, 1006—1166/7000 | 2200 | 192 | 1144 |
| 06 | Sapphire Vapor-X R9 290X 8192 МБ, 1030/1030/5500 | 2180 | 402 | 542 |
| 07 | GTX 780 Ti 3072 МБ, 875—1020/7000 | 2020 | 347 | 582 |
| 08 | R9 290X 4096 МБ, 1000/1000/5000 Uber Mode | 2010 | 384 | 523 |
| 09 | GTX 980 4096 МБ, 1126—1266/7000 | 1990 | 327 | 608 |
| 10 | GTX 970 4096 МБ, 1050—1177/7000 | 1820 | 478 | 381 |
| 12 | GTX 780 3072 МБ, 863—900/6000 | 1670 | 329 | 508 |
Комментарий к Рейтингам iXBT.com
Анализ результатов показал, что наличие удвоенного объема памяти (8 гигабайт) в ряде игр сказалось на производительности, но только в очень высоких разрешениях, и к тому же разница может быть вызвана повышенной частотой работы памяти у карты Sapphire относительно референс-карты. Тем не менее, рассматриваемый в этой статье ускоритель уверенно победил всех соперников в своем ценовом диапазоне и даже вплотную подобрался к Geforce GTX Titan Black, имеющему намного более высокую цену.
| Рейтинг полезности | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг полезности тех же карт получается если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей | 15 апреля 2015 г. | |||
| № | Название ускорителя | Рейтинг полез. | Рейтинг iXBT.com | Цена |
| 11 | GTX 970 4096 МБ, 1050—1177/7000 | 478 | 1820 | 381 |
| 19 | Sapphire Vapor-X R9 290X 8192 МБ, 1030/1030/5500 | 402 | 2180 | 542 |
| 21 | R9 290X 4096 МБ, 1000/1000/5000 Uber Mode | 384 | 2010 | 523 |
| 22 | GTX 780 Ti 3072 МБ, 875—1020/7000 | 347 | 2020 | 582 |
| 24 | GTX 780 3072 МБ, 863—900/6000 | 329 | 1670 | 508 |
| 25 | GTX 980 4096 МБ, 1126—1266/7000 | 327 | 1990 | 608 |
| 33 | GTX Titan Black 6144 МБ, 1006—1166/7000 | 192 | 2200 | 1144 |
Комментарий к Рейтингам полезности
В данном случае анализ было проводить очень тяжело. Из-за резко меняющегося в апреле курса доллара цены не успевали за ним и в долларовом выражении были очень волатильны (например, цены на R9 290X прыгали от 400 до 500 с лишним долларов). Именно это не позволило ускорителю Sapphire занять первое место на момент написания статьи, хотя он очень близок к нему. Также очевидно, что если исключить ускорители ценой ниже 400 долларов, то Radeon R9 290X по-прежнему является самым привлекательным решением по соотношению цены и возможностей.
Sapphire Radeon R9 290X Vapor-X Tri-X 8192 МБ 512-битной GDDR5 PCI-E — отличный современный ускоритель премиум-класса, выдающий максимум возможного за свою цену. Да, это дорогое решение, но потому оно и относится к акселераторам уровня Hi-End. Объем памяти у ускорителя Sapphire в 2 раза больше, чем у стандартных Radeon R9 290X, что обеспечивает некоторый задел на ближайщее будушее, когда уже даже 4 гигабайт будет мало для игры при максимальных настройках и в приличном разрешении. Видеокарта неплохо разгоняется штатными средствами (мы смогли добиться стабильной работы на частотах 1130/6200 МГц) и может даже обгонять в таком режиме GTX Titan Black по производительности. Ускоритель Sapphire имеет отличную систему охлаждения, которая практически бесшумна в 2D и мало шумит под 3D-нагрузкой, обеспечивая прекрасное охлаждение. Из недостатков отметим габариты: карта занимает 3 слота в системном блоке и очень длинная. Это надо учитывать при планировании покупки.
Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).
В номинации «Оригинальный дизайн» (за апрель 2015 года)
награду получила карта:
- Sapphire Radeon R9 290X Vapor-X Tri-X 8192 МБ 512-битной GDDR5 PCI-E
В номинации «Отличная поставка» (за апрель 2015)
награду получила карта:
- Sapphire Radeon R9 290X Vapor-X Tri-X 8192 МБ 512-битной GDDR5 PCI-E
