Geforce GTX 780 в исполнении MSI

MSI Geforce GTX 780 Gaming TwinFrozr OC 3072 МБ 384-битной GDDR5 PCI-E


Содержание

  1. Введение
  2. Особенности видеокарт
  3. Конфигурации стенда, список тестовых инструментов
  4. Результаты тестов
  5. Выводы


Этим обзором мы, по всей видимости, завершаем рассмотрение видеокарт на чипах предыдущего поколения. AMD уже вовсю выпускает новые GPU линейки R9, ее партнеры представили свои решения на этих чипах, а Nvidia ответила выпуском GTX 780 Ti, карты на базе которого тоже начинают наполнять прилавки. В ближайшее время мы сосредоточимся на рассмотрении этих видеоускорителей, не забывая про базовые обзоры новых GPU линейки AMD (совсем скоро вы сможете прочесть про R9 270X) и наши традиционные 3D-iТоги. И все же карта, про которую мы хотим рассказать сегодня, заслуживает внимания: это мощное и хорошо разгоняемое решение известнейшей компании MSI с прекрасным кулером.

Для начала напоминаем про наши справочники, где есть все о выборе ускорителя и особенностях современных графических процессоров.

Теперь переходим к изучению особенностей продукта MSI.

Платa

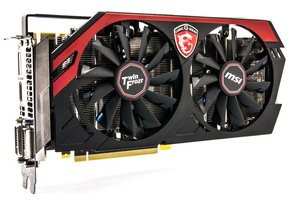

MSI Geforce GTX 780 Gaming TwinFrozr OC 3072 МБ 384-битной GDDR5 PCI-E
  • GPU: Geforce GTX 780 (GK110)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 910—1010 МГц (номинал — 863—900 МГц)
  • Частота работы памяти (физическая (эффективная)): 1500 (6000) МГц (номинал — 1500 (6000) МГц)
  • Ширина шины обмена с памятью: 384 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 12/910—1010 МГц (номинал — 12/863—900 МГц)
  • Число операций (ALU) в блоке: 192
  • Суммарное число операций (ALU): 2304
  • Число блоков текстурирования: 192 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 48
  • Размеры: 280×125×36 мм (карта занимает 2 слота в системном блоке)
  • Цвет текстолита: коричневый
  • Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»): 260/81/62 Вт
  • Выходные гнезда: 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/VGA), 1×HDMI 1.4a, 1×DisplayPort 1.2
  • Поддержка многопроцессорной работы: SLI (Hardware)

MSI Geforce GTX 780 Gaming TwinFrozr OC 3072 МБ 384-битной GDDR5 PCI-E

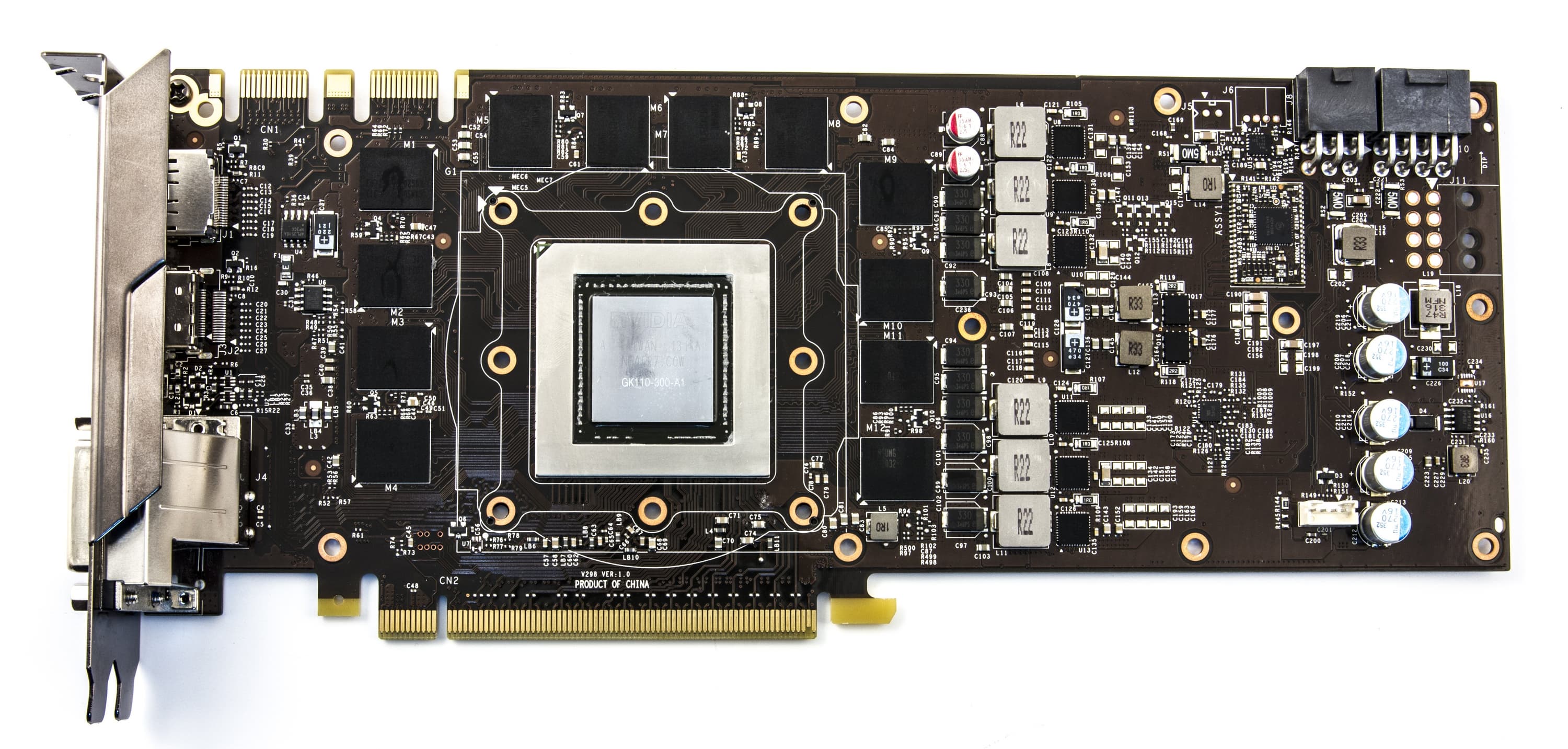

Карта имеет 3072 МБ памяти GDDR5 SDRAM, размещенной в 12 микросхемах на лицевой стороне PCB.

Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на максимальную частоту работы в 1500 (6000) МГц.

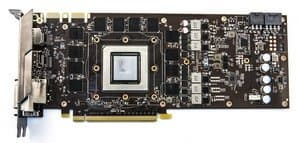

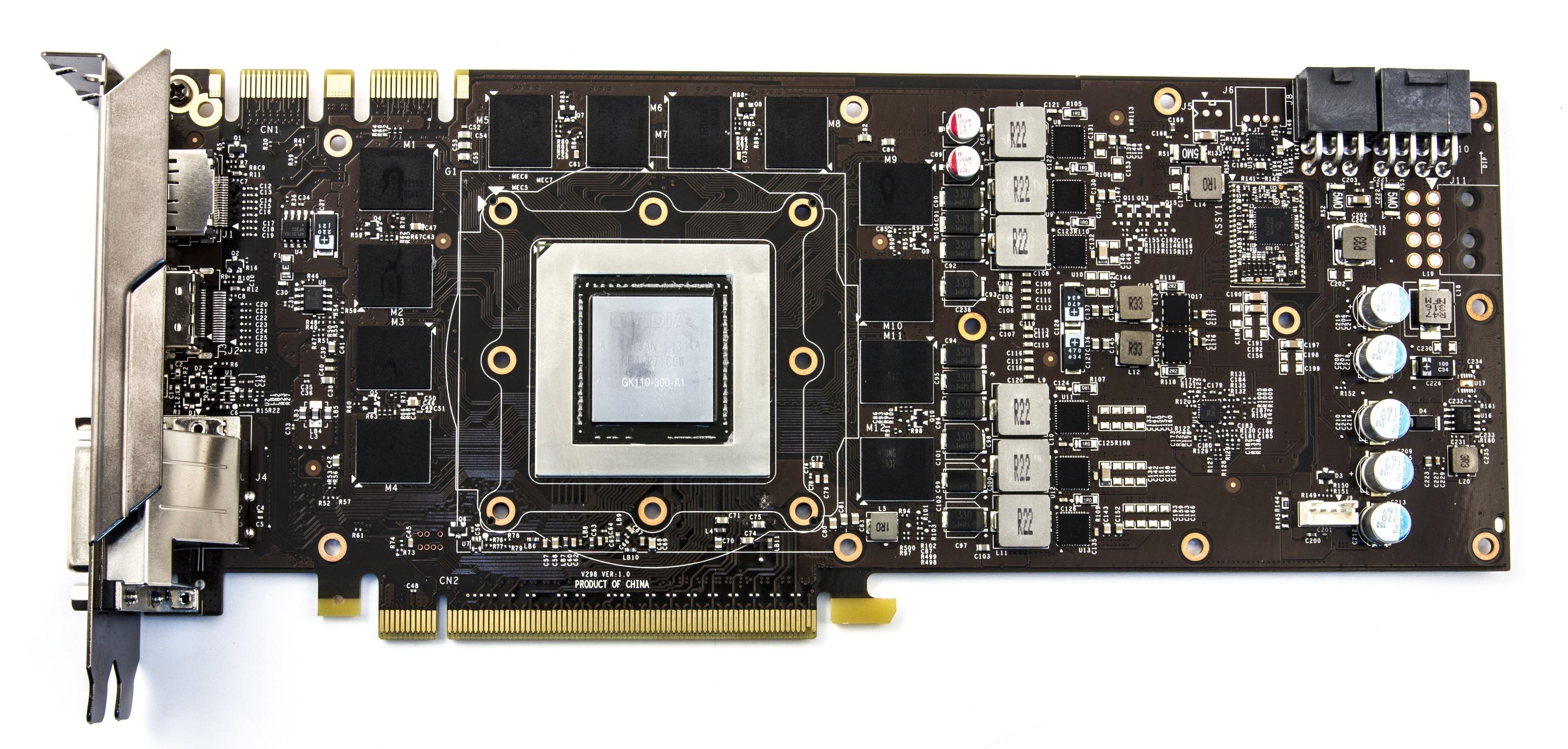

Сравнение с эталонным дизайном, вид спереди

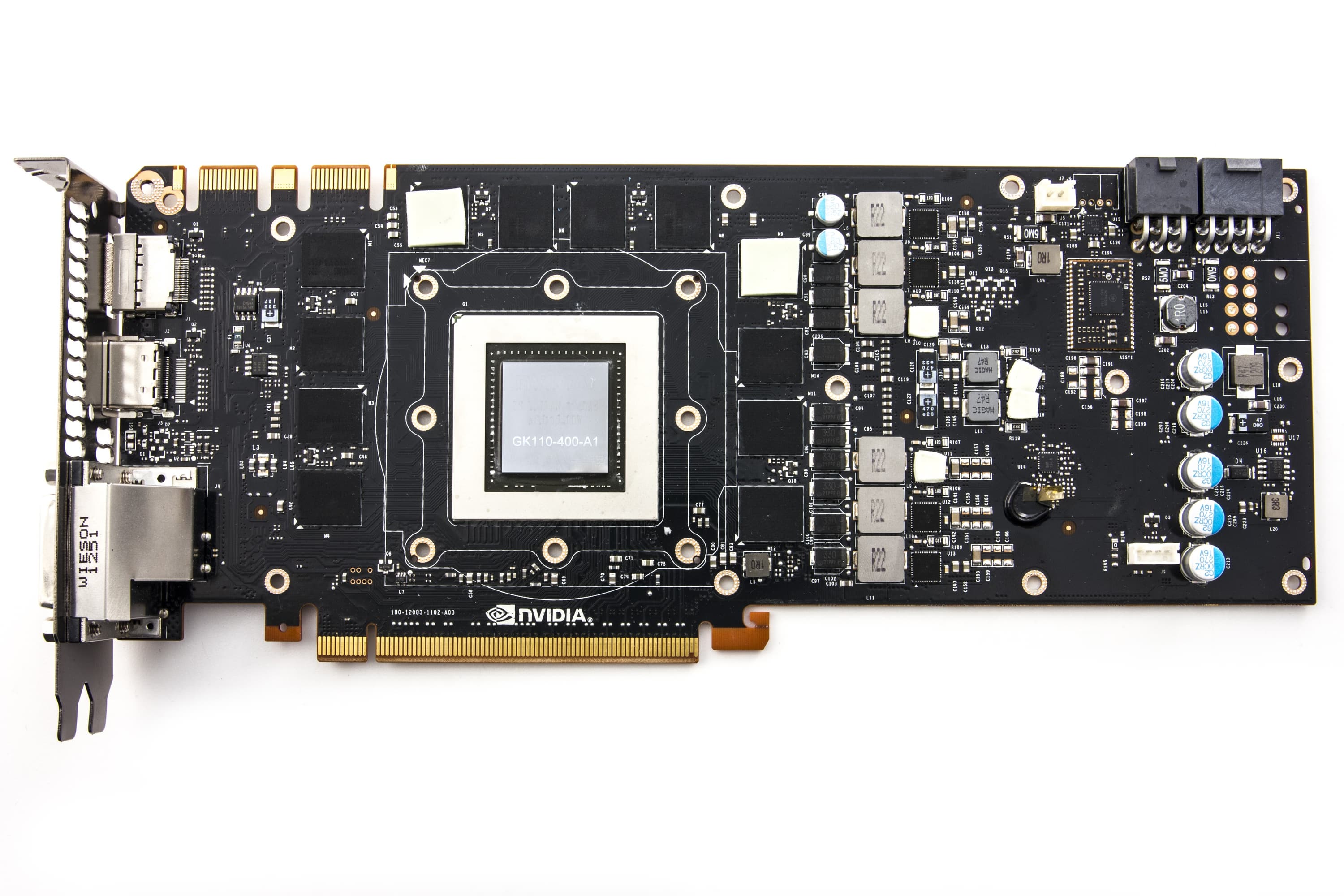

MSI Geforce GTX 780 Gaming TwinFrozr OC 3072 МБ 384-битной GDDR5 PCI-E Reference card Nvidia Geforce GTX 780

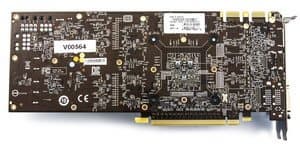

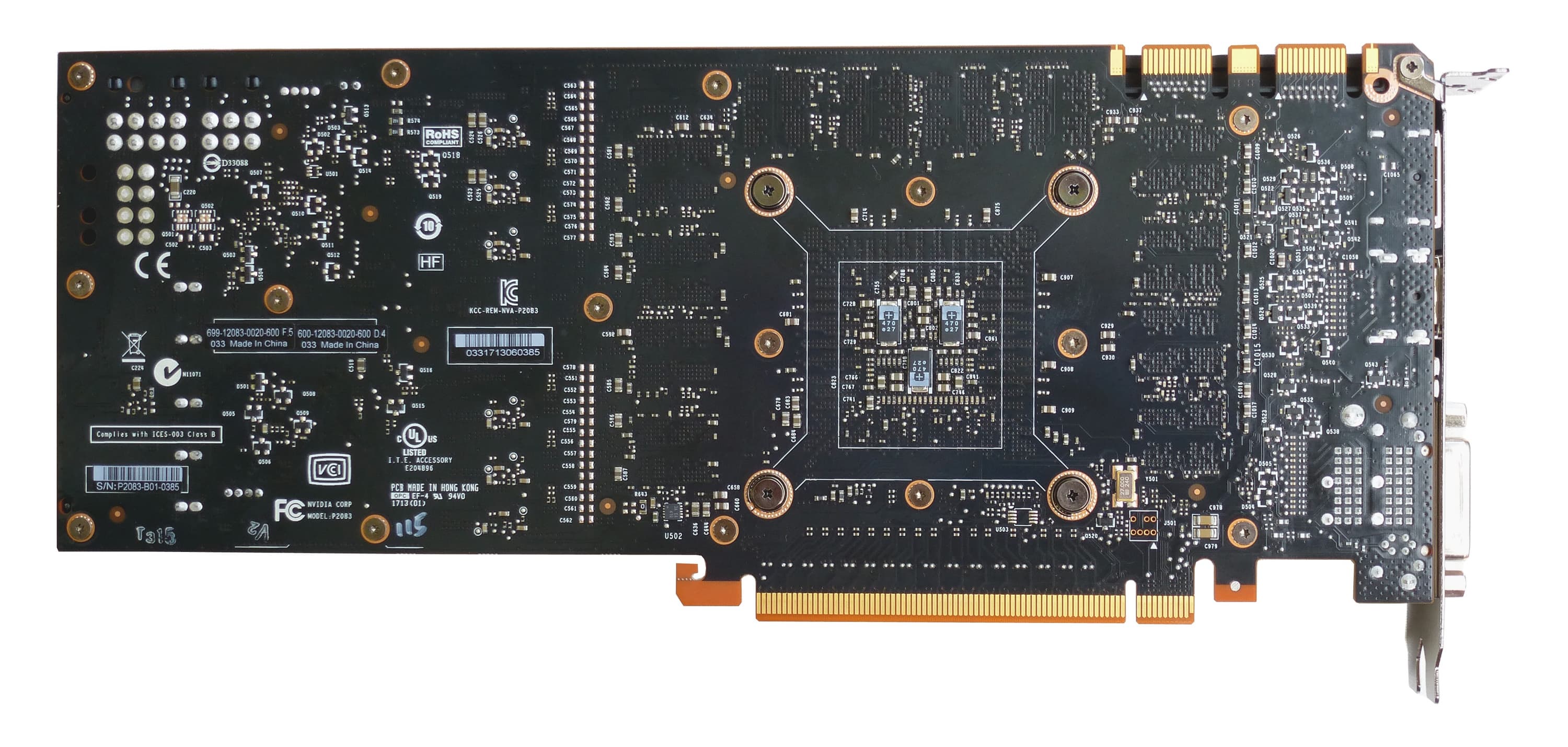

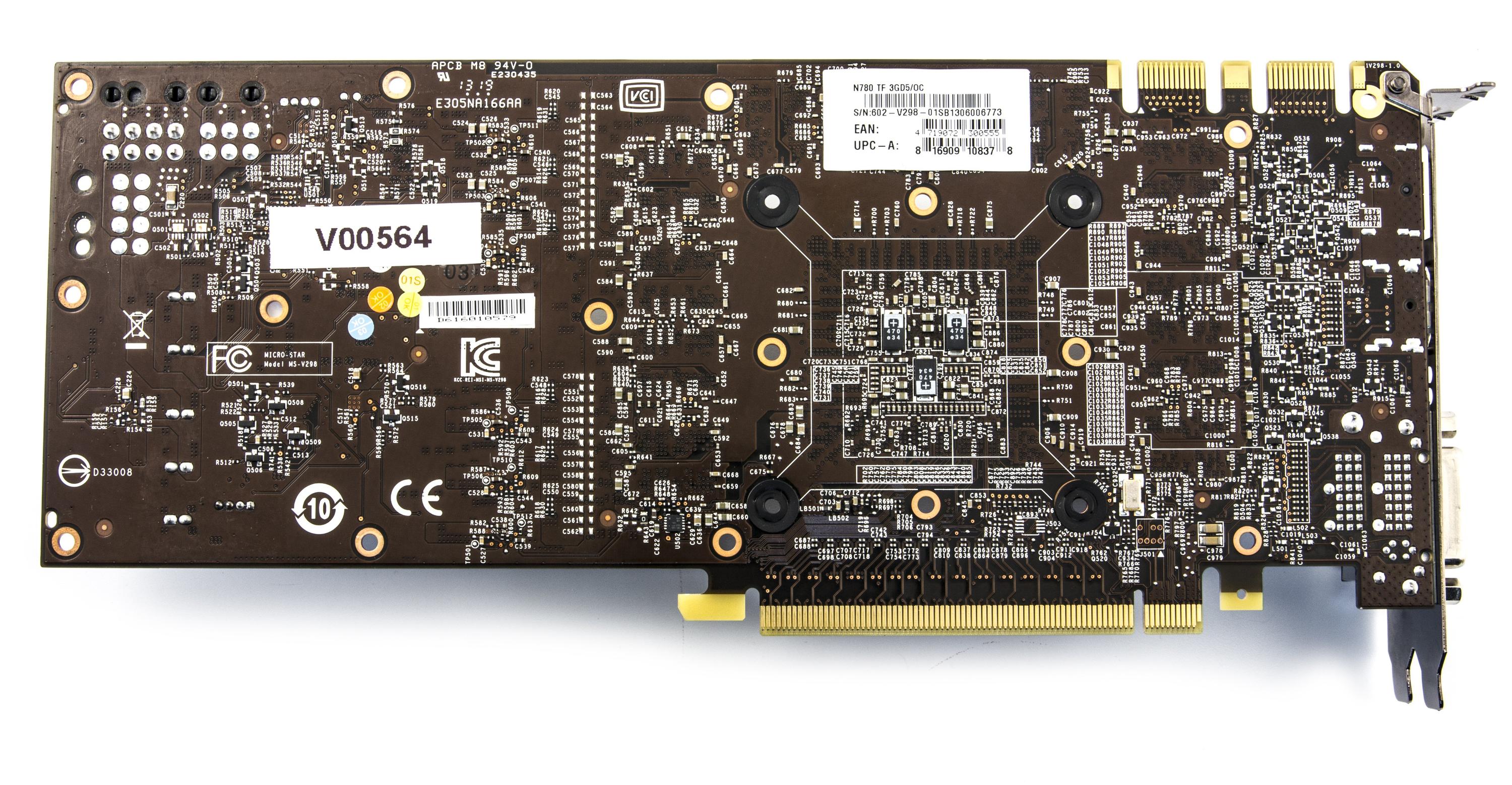

Сравнение с эталонным дизайном, вид сзади
MSI Geforce GTX 780 Gaming TwinFrozr OC 3072 МБ 384-битной GDDR5 PCI-E Reference card Nvidia Geforce GTX 780

Продукт MSI представляет собой полную копию эталонного дизайна, отличие лишь в цвете текстолита. Следует напомнить, что размеры PCB Titan/GTX 780 не выходят за рамки принятых стандартов для топовых ускорителей: 270×100 мм. Да и занимает данный ускоритель традиционные 2 слота (хотя, по идее, трехслотовые ускорители должны уже стать стандартом для топовых продуктов). Система питания имеет 6 фаз для ядра и 2 фазы для микросхем памяти. Отдельно надо упомянуть про повышенные частоты работы, что является по сути подарком для геймеров, разгоняя данный ускоритель практически до уровня GTX Titan (за гораздо меньшие деньги).

Набор гнезд стандартный: 1 DVI (Dual-Link и совместим с выводом на HDMI), 1 DVI (Single-Link и совместим с выводом на VGA), 1 HDMI и 1 DisplayPort. Cуммарно можно подключить 4 приемника, однако потребуются переходники, если все приемники будут с однотипными видеовходами. Так, без переходников можно подключить только два монитора с DVI. Уместно напомнить, что возможность одновременного вывода картинки максимально на 4 монитора (каждый до разрешения Full HD) в данном случае может быть востребована, учитывая мощь GTX 780 (да еще и при повышенных частотах работы).

Максимальные разрешения и частоты:

  • 240 Гц — максимальная частота обновления;
  • 2048×1536@85 Гц — по аналоговому интерфейсу;
  • 2560×1600@60 Гц — по цифровому интерфейсу (для DVI-гнезд с Dual-Link/HDMI).

Что касается возможностей ускорения обработки видеопотоков Full HD и т. п. — в 2007 году мы проводили такое исследование, с ним можно ознакомиться здесь.

Карта требует дополнительного питания, причем двумя разъемами: один с шестью контактами, второй — с восемью.

О системе охлаждения.

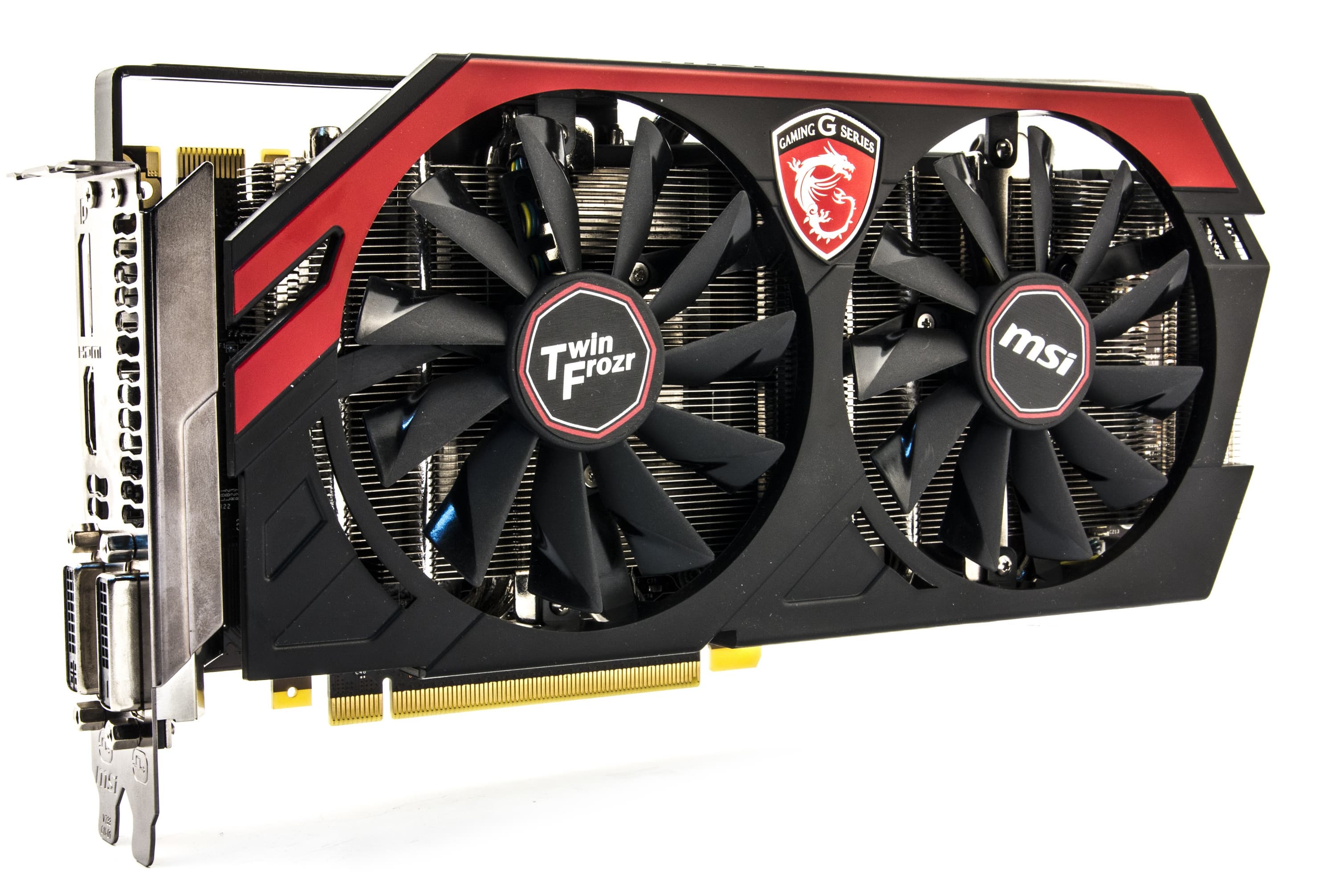

MSI Geforce GTX 780 Gaming TwinFrozr OC 3072 МБ 384-битной GDDR5 PCI-E

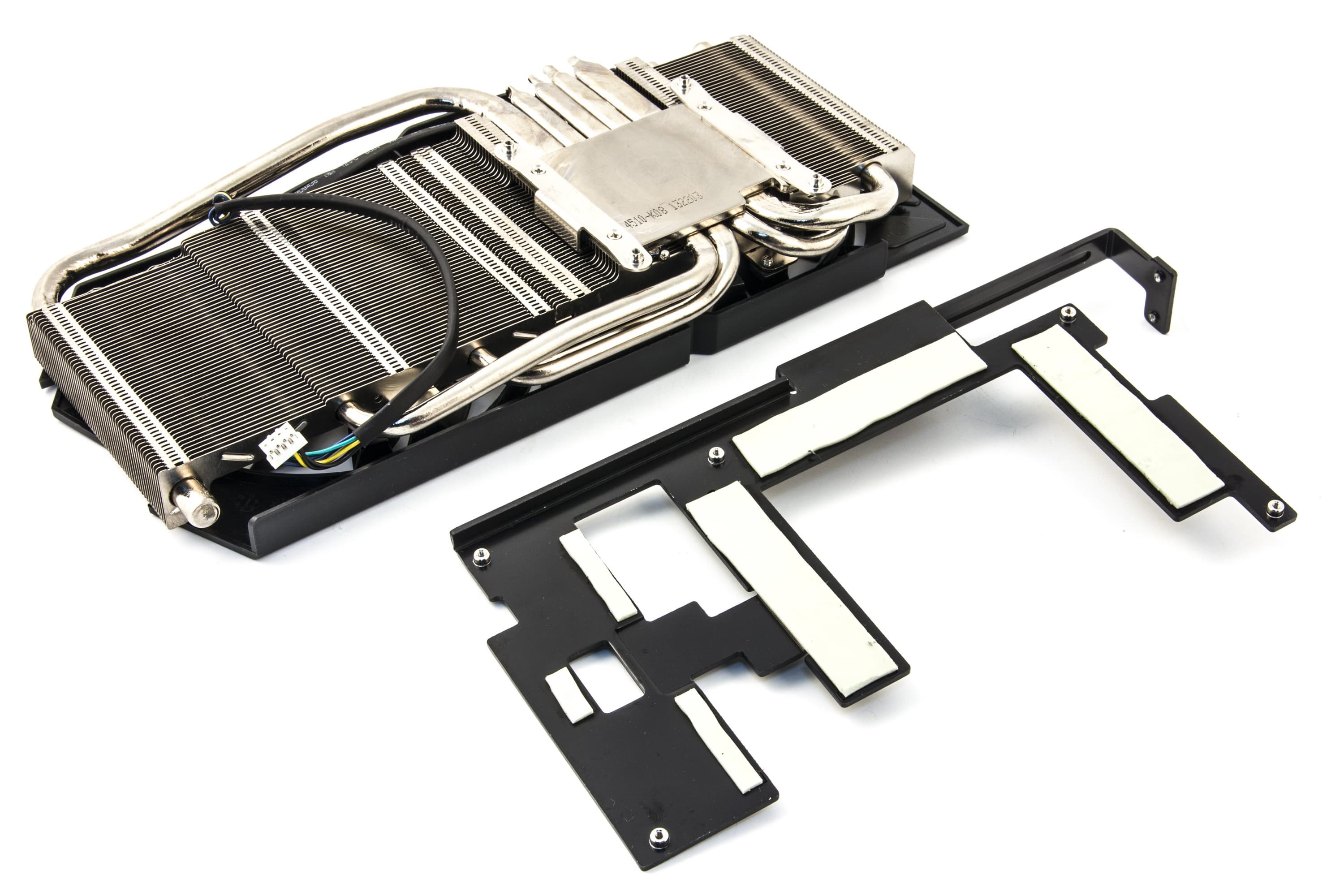

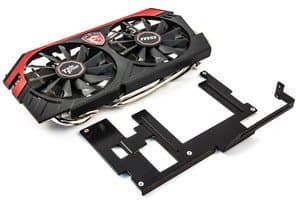

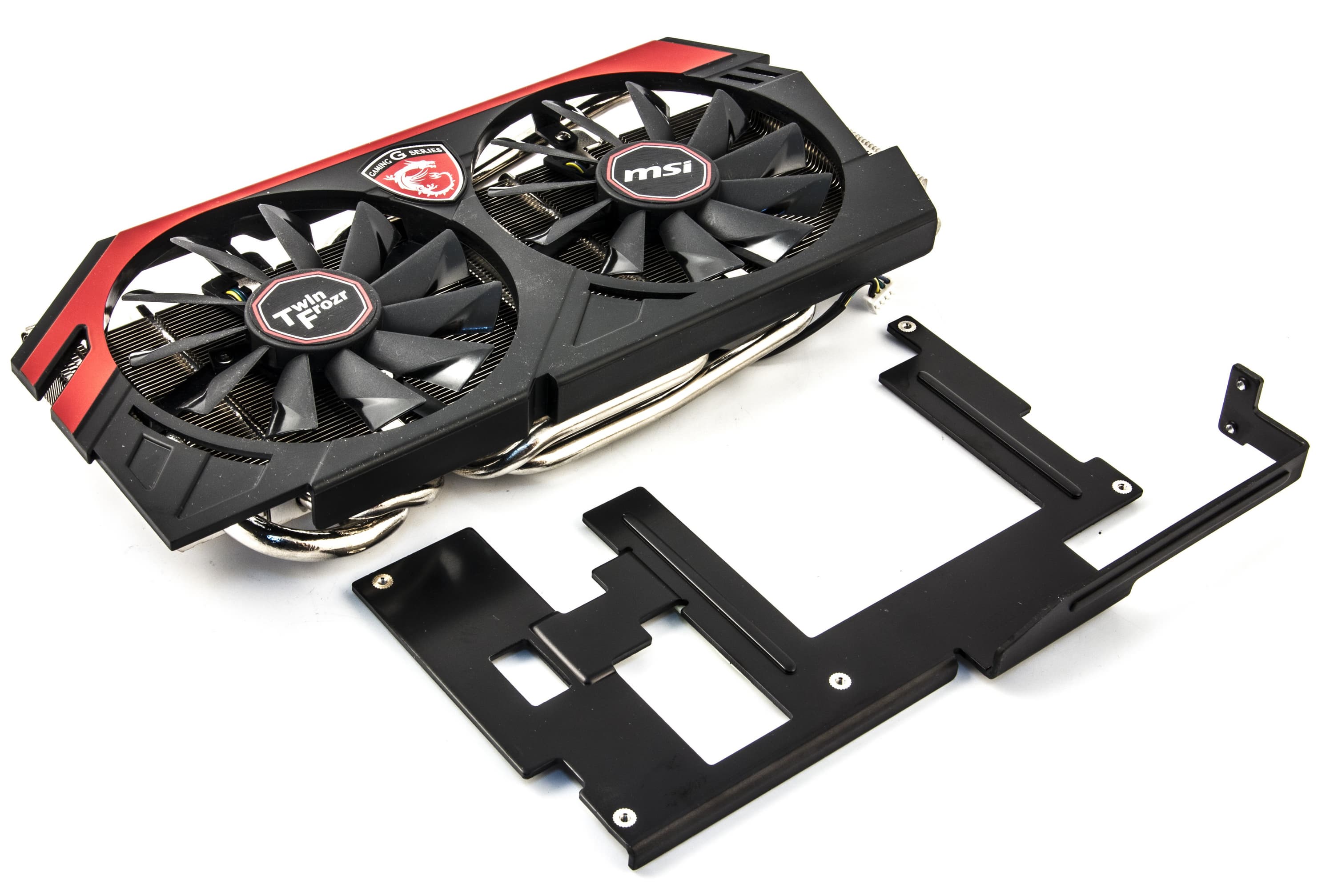

Совсем недавно мы уже изучали кулер серии TwinFrozr, данный вариант по сути идентичен тому. СО в своей основе имеет мелкореберный медный радиатор, покрытый никелем. Через подошву проходят теплопроводящие трубки, разносящие тепло равномерно по радиатору. Сверху надет кожух с двумя вентиляторами.

Микросхемы памяти и транзисторы силового блока охлаждаются отдельным радиатором-пластиной.

Тогда такой кулер оказался чуть-чуть избыточным для GTX 770, однако его усиленная версия также прекрасно справилась со своей задачей охлаждения: максимум 1484 оборота в минуту, и это означает, что кулера практически не слышно.

Мы провели исследование температурного режима с помощью утилиты EVGA PrecisionX (автор А. Николайчук AKA Unwinder) и получили следующие результаты:

MSI Geforce GTX 780 Gaming TwinFrozr OC 3072 МБ 384-битной GDDR5 PCI-E

Мы видим, что после 6-часового прогона под нагрузкой максимальная температура не превысила 79 градусов, что для топового ускорителя очень даже хорошо.

Теперь о комплектации.

Базовый комплект поставки должен включать в себя: руководство пользователя, диск с драйверами и утилитами.

MSI Geforce GTX 780 Gaming TwinFrozr OC 3072 МБ 384-битной GDDR5 PCI-E

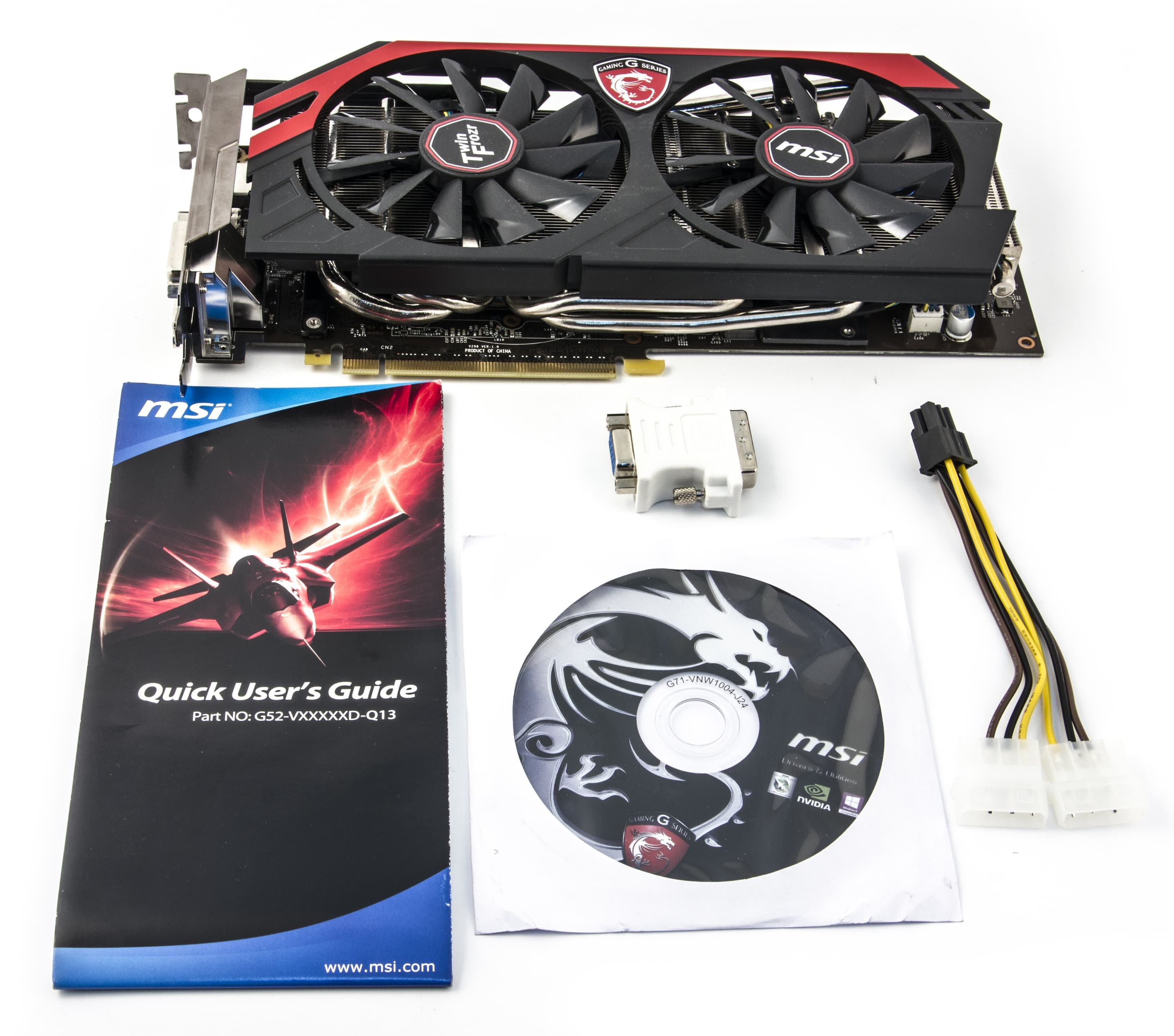

Базовый комплект, плюс разветвитель питания на 6-контактный разъем и адаптер DVI-to-VGA.

Упаковкa.

MSI Geforce GTX 780 Gaming TwinFrozr OC 3072 МБ 384-битной GDDR5 PCI-E

Установка и драйверы

Конфигурация тестового стенда:

  • Компьютеры на базе процессора Intel Core i7-3960X (Socket 2011):
    • 2 процессора Intel Core i7-3960X (o/c 4 ГГц);
    • СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата Asus Sabertooth X79 на чипсете Intel X79;
    • системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
    • оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • жесткий диск WD Caviar Blue WD10EZEX 1 TБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • 2 блока питания Corsair CMPSU-1200AXEU (1200 Вт);
    • корпус Corsair Obsidian 800D Full-Tower.
  • операционная система Windows 7 64-битная; DirectX 11.1;
  • монитор Dell UltraSharp U3011 (30″);
  • драйверы AMD версии Catalyst 13.8 beta; Nvidia версии 326.80

VSync отключен.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • Hard Reset (Flying Wild Hog) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • BioShock Infinite (Irrational Games/2K Games) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
    Благодарим компанию AMD за предоставление лицензионного продукта.

  • 3DMark (2013) (FutureMark) — DirectX 11.1, настройки тестирования — Performance. Использовался набор тестов FireStrike (в результатах показаны graphics points только по этому набору тестов).

  • Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, настройки тестирования — Very High (запуск бенчмарка из меню).

  • Nexuiz (2012) (IllFonic/THQ) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.

  • Crysis 2 Maximum (Crytek/EA), DirectX 11.0, настройки тестирования — Very High, используется уровень Central Park. Бенчмарк запускался с помощью утилиты Adrenaline Crysis 2 Benchmark Tool.

  • Unigine Valley Benchmark (Unigine) — DirectX 11.0, скачать здесь, настройки тестирования — Максимальные.
    Хотим отдельно поблагодарить коллектив компании Unigine за предоставление Advanced Edition бенчмарка.

  • Unigine Heaven Benchmark 2.5 Pro (Unigine) — DirectX 11.0, скачать здесь, настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помощь в настройках работы бенчмарка.

  • Metro: Last Light (4A Games/Deep Silver) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Metro 2033 (4A Games/THQ) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Sleeping Dogs (United Front Games/Square Enix) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.

  1. BioShock Infinite
  2. Hard Reset
  3. Unigine Heaven Benchmark DirectX 11.0
  4. Aliens versus Predator (2010)
  5. Nexuiz (2012)
  6. Unigine Valley Benchmark
  7. 3DMark FireStrike Graphics Marks
  8. METRO: Last Light
  9. Metro 2033
  10. Sleeping Dogs
  11. Crysis 2

Выводы

Начнем с анализа Рейтинга ускорителей iXBT.com, который демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемых нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть в любом последнем выпуске i3D-Speed). Выберем из них группу карт для анализа, куда войдет исследуемый сегодня ускоритель, его аналог, работающий на номинальных частотах, ну и ближайшие конкуренты. И далее будем проводить анализ занятых позиции внутри этой группы. Для расчета рейтингов полезности я использовал ноябрьские цены розничной продажи, они могут не совпадать с теми, которые приведены в конце статьи (всегда актуальные и постоянно обновляемые).

Рейтинг 3D-ускорителей iXBT.com

Название ускорителя Рейтинг iXBT.com Рейтинг полез. Цена
05 GTX Titan 6144 МБ, 837—876/6000 1120 103 1085
06 MSI GTX 780 3072 МБ, 910—1010/6000 1090 149 730
07 GTX 780 3072 МБ, 863—900/6000 1050 144 727
10 GTX 680 4096 МБ, 1071—1200/6000 920 167 551
12 HD 7970 GHz 3072 МБ, 1050/1050/6000 860 215 400
13 GTX 680 2048 МБ, 1000—1100/6000 860 167 516

Учитывая, что до выхода R9 290X в сегменте около 600 долларов у AMD просто не было продуктов, сравнивать очень тяжело. Понятно, что GTX 780 и его вариант в лице продукта MSI вышли в лидеры (Titan не в счет, у него цена намного выше). А HD 7970 GHz сильно отстал. Однако ж цена, цена...

Вот потому и глянем на Рейтинг полезности тех же карт (показатели предыдущего рейтинга делятся на цены соответствующих ускорителей):

Рейтинг полезности (возможности/цена)

Название ускорителя Рейтинг полез. Рейтинг iXBT.com Цена
17 HD 7970 GHz 3072 МБ, 1050/1050/6000 215 860 400
27 GTX 680 4096 МБ, 1071—1200/6000 167 920 551
28 GTX 680 2048 МБ, 1000—1100/6000 167 860 516
30 MSI GTX 780 3072 МБ, 910—1010/6000 149 1090 730
31 GTX 780 3072 МБ, 863—900/6000 144 1050 727
35 GTX Titan 6144 МБ, 837—876/6000 103 1120 1085

Вот потому и цена, цена... Несмотря на то, что Radeon HD 7970 GHz сильно отстает по производительности от Geforce GTX 780, его цена всего в 400 долларов против 700 долларов у GTX 780 гарантирует первому победу в категории наиболее полезных приобретений в топовом сегменте. Впрочем, это сравнение ускорителей на чипах предыдущего поколения сейчас стремительно теряет актуальность.

Итак:

MSI Geforce GTX 780 Gaming TwinFrozr OC 3072 МБ 384-битной GDDR5 PCI-E — отличный вариант одного из самых быстрых однопроцессорных ускорителей, почти догоняющего даже GTX Titan. У карты очень хорошая малошумная система охлаждения (наконец-то марка TwinFrozr избавилась от шумной СО). Особо отмечу, что данный ускоритель неплохо разгоняется сверх фабричного повышения частот несмотря на принадлежность к серии Gaming (для оверклокинга у MSI предназначена серия Lighting). Например, данная карта смогла стабильно работать на частотах 1100—1210 МГц по ядру и 6600 МГц по памяти, и при этом ее производительность даже превысила уровень GTX Titan. Но это касается конкретного экземпляра, и гарантировать, что таких вершин смогут достичь все экземпляры, невозможно.

Окончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).

В номинации «Оригинальный дизайн» (за ноябрь 2013 года) получила награду карта:

  • MSI Geforce GTX 780 Gaming TwinFrozr OC 3072 МБ 384-битной GDDR5 PCI-E
