Radeon R9 270X в исполнении Powercolor

Powercolor Radeon R9 270X 2048 МБ 256-битной GDDR5 PCI-E,
Powercolor Radeon R9 270X PCS+ 2048 МБ 256-битной GDDR5 PCI-E


Содержание

  1. Введение
  2. Особенности видеокарт
  3. Конфигурации стенда, список тестовых инструментов
  4. Результаты тестов
  5. Выводы


«Не печалься, ступай себе с богом,
Так и быть: изба вам уж будет.»
А.С.Пушкин

C удовольствием продолжаем цикл передач «В гостях у сказки»..., то есть «Дешево и сердито». Да, сегодня у нас ускорители среднего звена. Хотя, конечно, понятие «дешево» тут — относительно. Все же Radeon R9 270X имеют весьма приличную цену, уж точно выше 200 долларов. Однако если посмотреть на это, так сказать, с широкой точки зрения, то по сравнению с ценой в 700-800 долларов это явно дешево. Но сердито ли? Посмотрим.

Тем, кто не в курсе, что́ такое Radeon, R9, 270X (вместе или по отдельности), сто́ит заглянуть в наши справочники, где можно получить полную информацию о тонкостях выбора ускорителя и особенностях современных графических процессоров.

Сегодня мы рассмотрим не один, а сразу два ускорителя одного производителя — компании TUL, работающей на рынке под торговой маркой Powercolor.

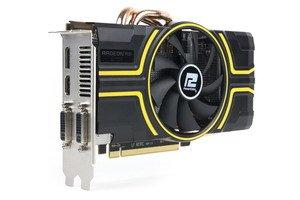

Плата

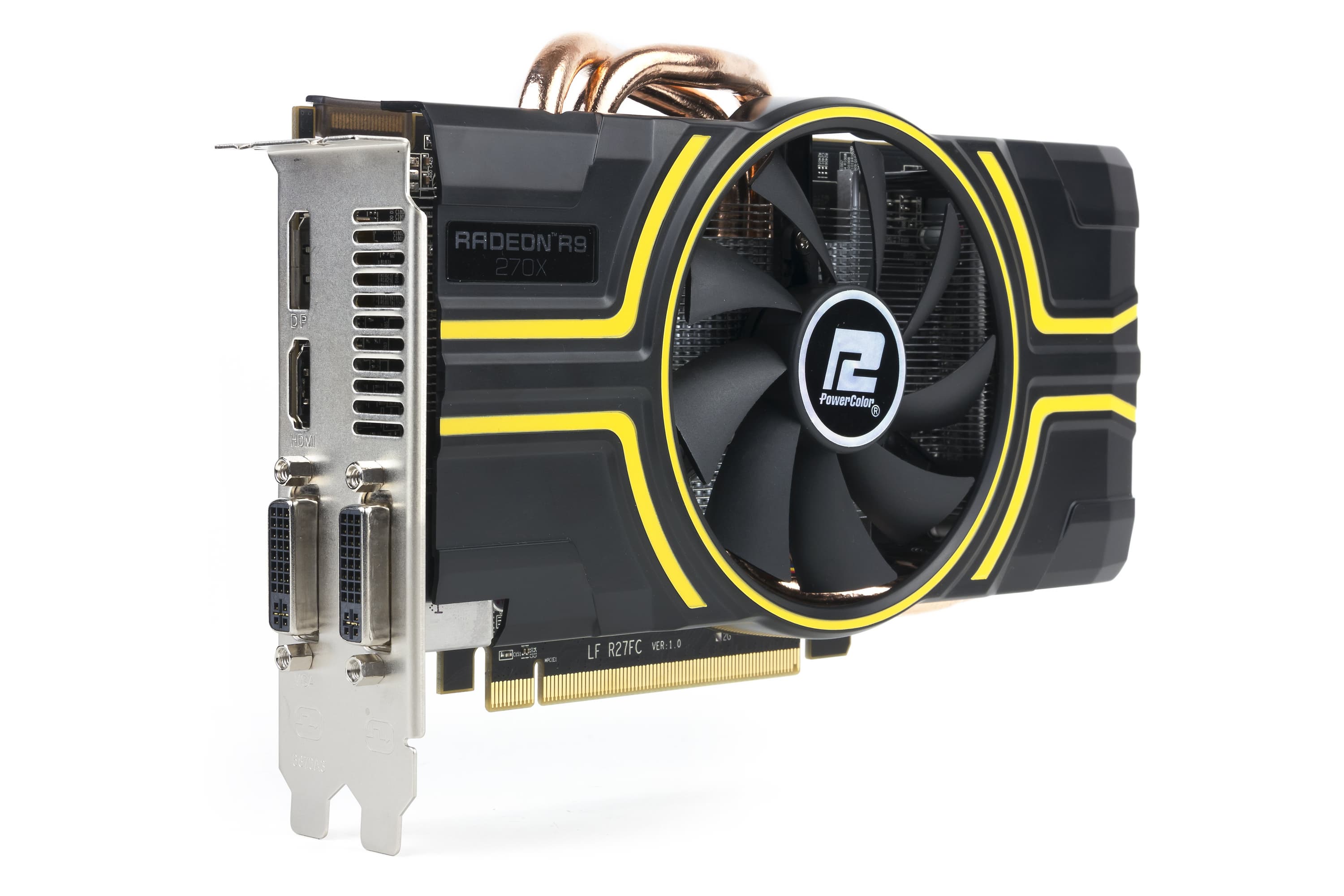

Powercolor Radeon R9 270X 2048 МБ 256-битной GDDR5 PCI-E
  • GPU: Radeon R9 270X (Curacao)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 1080 МГц (номинал — 1050 МГц)
  • Частота работы памяти (физическая (эффективная)): 1400 (5600) МГц (номинал — 1400 (5600) МГц)
  • Ширина шины обмена с памятью: 256 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 20/1080 МГц (номинал — 20/1050 МГц)
  • Число операций (ALU) в блоке: 64
  • Суммарное число операций (ALU): 1280
  • Число блоков текстурирования: 80 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 32
  • Размеры: 215×115×35 мм (видеокарта занимает 2 слота в системном блоке)
  • Цвет текстолита: черный
  • Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»): 181/57/3 Вт
  • Выходные гнезда: 2×DVI (Dual-Link/VGA/HDMI), 1×HDMI 1.4a, 1×DisplayPort 1.2
  • Поддержка многопроцессорной работы: CrossFire X

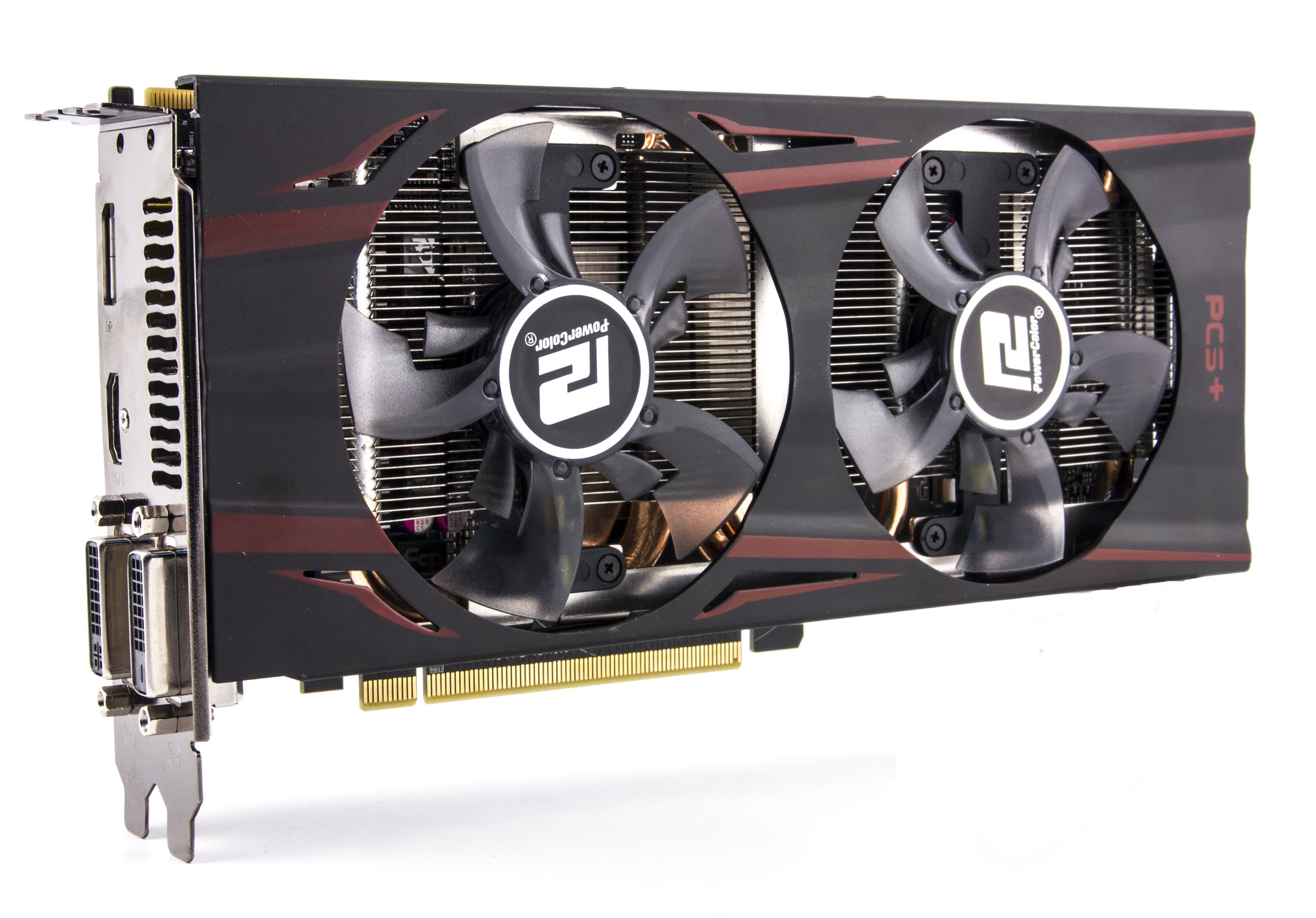

Powercolor Radeon R9 270X PCS+ 2048 МБ 256-битной GDDR5 PCI-E
  • GPU: Radeon R9 270X (Curacao)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 1100 МГц (номинал — 1050 МГц)
  • Частота работы памяти (физическая (эффективная)): 1425 (5700) МГц (номинал — 1400 (5600) МГц)
  • Ширина шины обмена с памятью: 256 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 20/1100 МГц (номинал — 20/1050 МГц)
  • Число операций (ALU) в блоке: 64
  • Суммарное число операций (ALU): 1280
  • Число блоков текстурирования: 80 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 32
  • Размеры: 225×100×35 мм (видеокарта занимает 2 слота в системном блоке)
  • Цвет текстолита: черный
  • Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»): 189/62/3 Вт
  • Выходные гнезда: 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/VGA), 1×HDMI 1.4a, 1×DisplayPort 1.2
  • Поддержка многопроцессорной работы: CrossFire X

Powercolor Radeon R9 270X 2048 МБ 256-битной GDDR5 PCI-E
Картa имеeт 2048 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах на лицевой стороне PCB.

Микросхемы памяти Elpida (GDDR5). Микросхемы рассчитаны на номинальную частоту работы в 1500 (6000) МГц.
Powercolor Radeon R9 270X PCS+ 2048 МБ 256-битной GDDR5 PCI-E

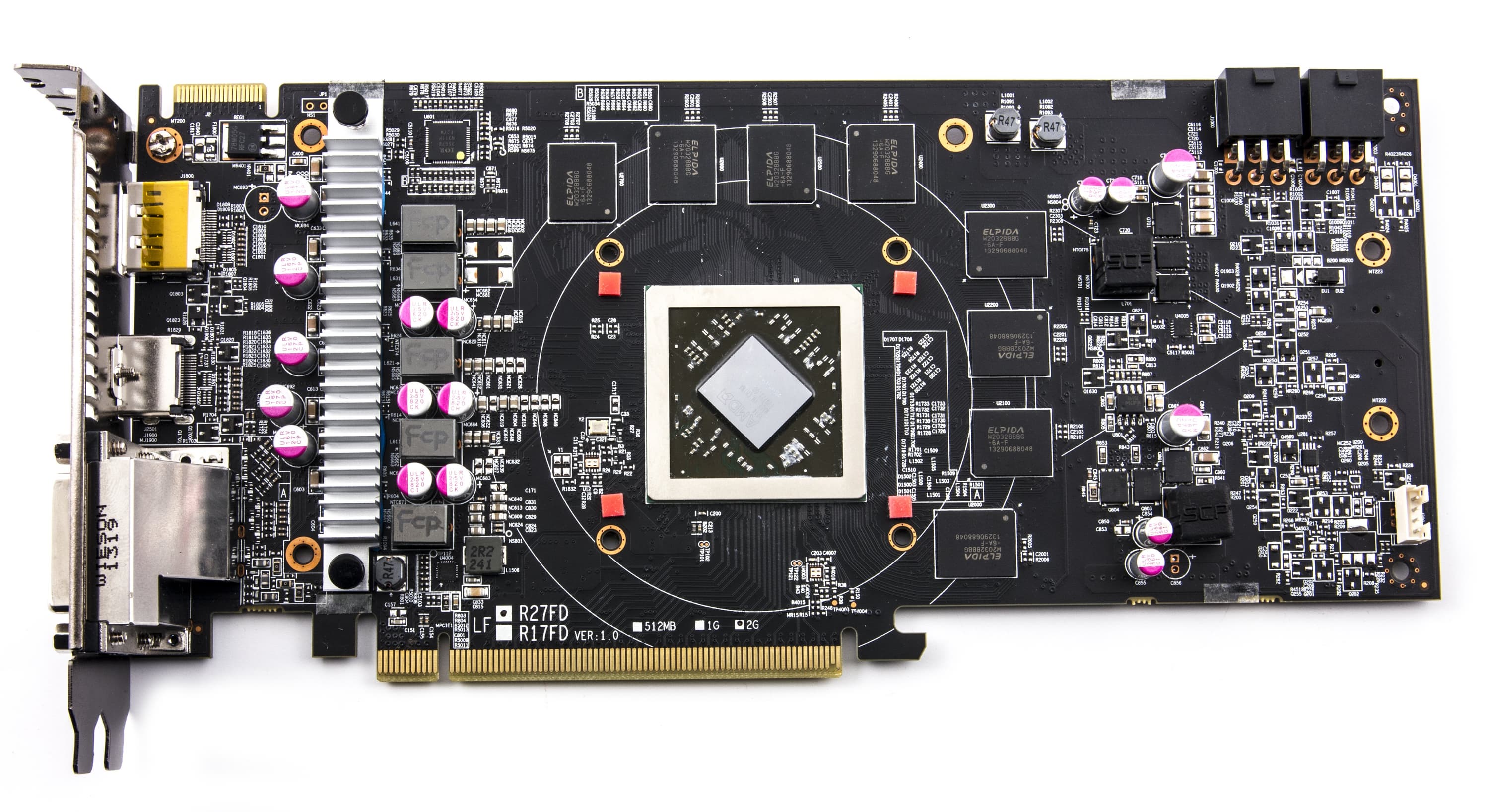

Картa имеeт 2048 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах на лицевой стороне PCB.

Микросхемы памяти Elpida (GDDR5). Микросхемы рассчитаны на номинальную частоту работы в 1500 (6000) МГц.

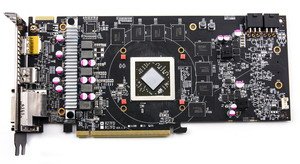

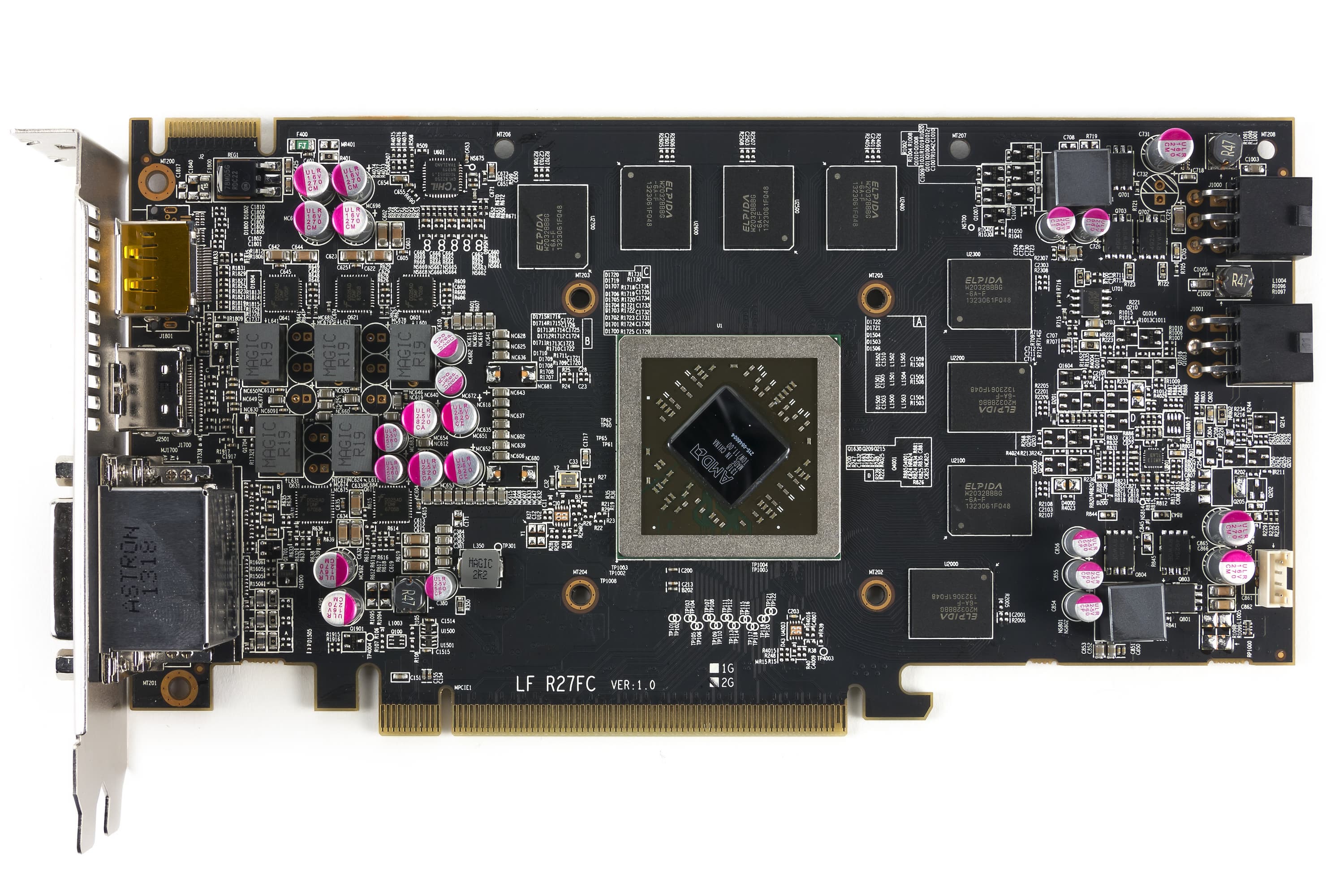

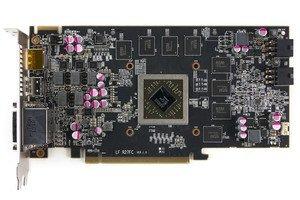

Сравнение с эталонным дизайном, вид спереди
Powercolor Radeon R9 270X 2048 МБ 256-битной GDDR5 PCI-E Reference card AMD Radeon R9 270X
Powercolor Radeon R9 270X PCS+ 2048 МБ 256-битной GDDR5 PCI-E Reference card AMD Radeon R9 270X

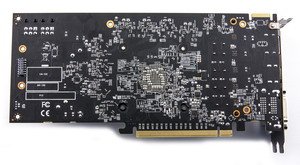

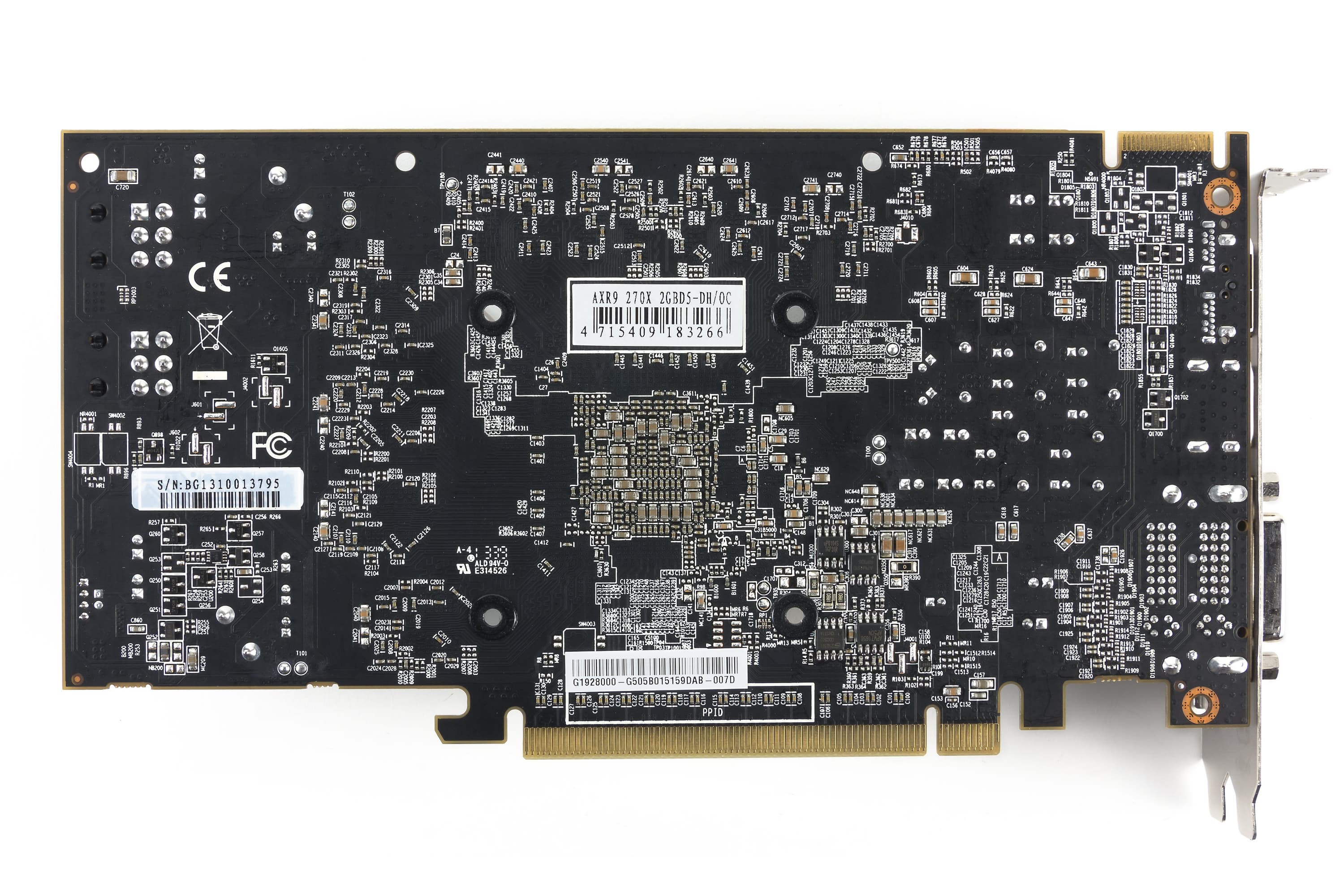

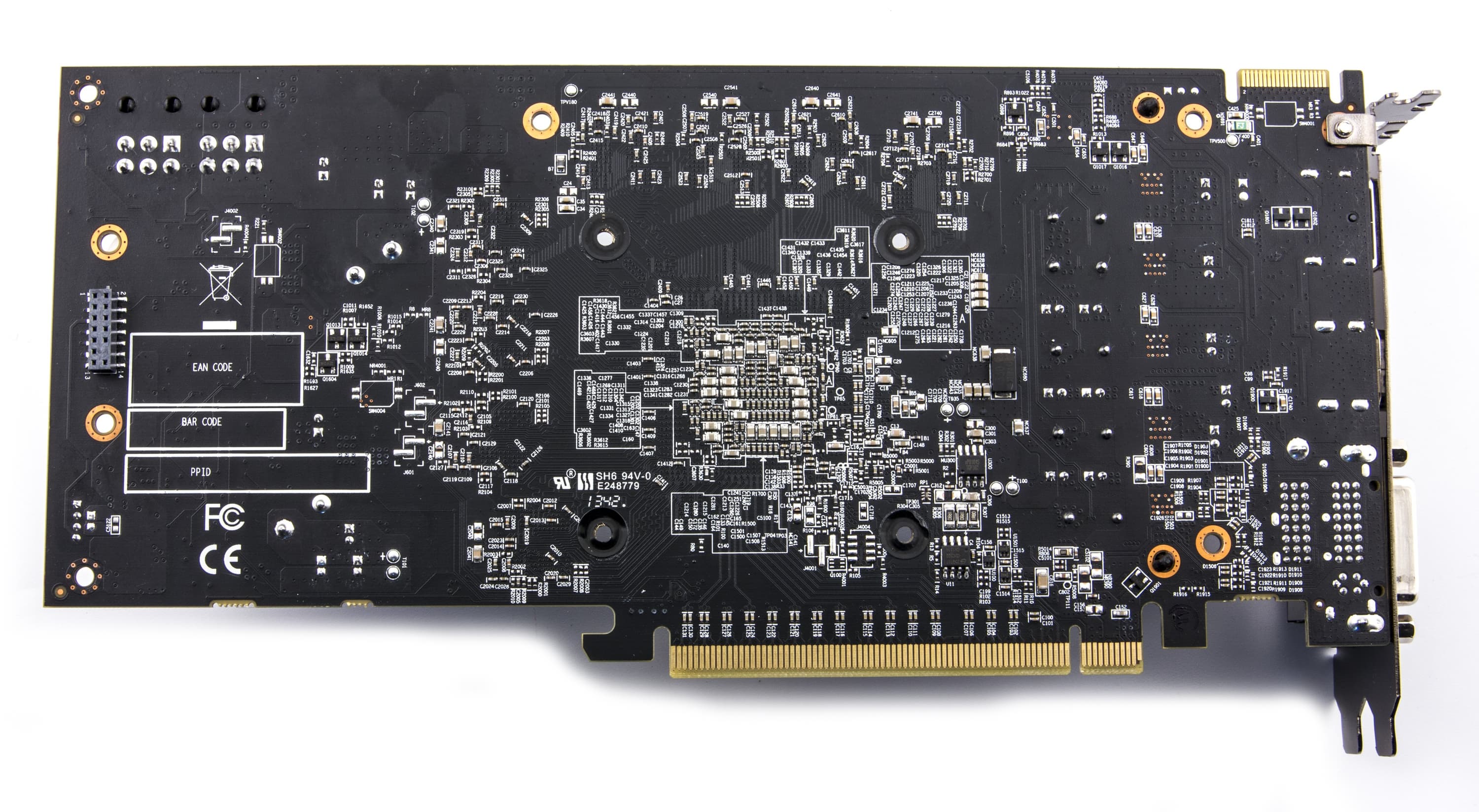

Сравнение с эталонным дизайном, вид сзади
Powercolor Radeon R9 270X 2048 МБ 256-битной GDDR5 PCI-E Reference card AMD Radeon R9 270X
Powercolor Radeon R9 270X PCS+ 2048 МБ 256-битной GDDR5 PCI-E Reference card AMD Radeon R9 270X

«Сейчас мы их проверим, сейчас мы их сравним...»
м/ф «Золотая антилопа»

Сравнение показало, что отличия у обеих карт от эталонного дизайна есть. В принципе, версия PCS+ даже ближе к референсной, чем обычная. Переделки в основном касаются силового блока и перемещения разъемов питания. Схема питания ядра у обеих карт 5-фазная (5 фаз на ядро и 2 фазы на память). У карт разные цифровые контроллеры управления питанием, но это не слишком существенно, они практически идентичные.

Набор гнезд у продуктов Powercolor немного различается (что странно): если по портам HDMI/DP все одинаково (по одному HDMI и DP у каждой карты), то вот с DVI есть отличия. У обеих плат по 2 порта DVI, но у версии PCS+ они оба Dual-Link (совместимые с выводом на VGA и HDMI), а у простой 270Х — только один DVI Dual-Link (совместим с выводом на HDMI), а второй — Single-Link (совместим с выводом на VGA). Зачем такая копеечная экономия — непонятно. Тем не менее, к каждой из карт суммарно можно подключить до 4 приемников в разных комбинациях (с использованием соответствующих переходников). Без переходников можно подключить не больше двух мониторов с DVI.

Мы знаем, что ускорители Radeon обладают собственными звуковыми кодеками, поэтому передача на HDMI-монитор будет полноценной, со звуком. Также следует напомнить, что ускорители этого семейства могут выводить картинку игры одновременно на несколько мониторов. Впрочем, в данном случае эта возможность вряд ли актуальна (не хватит производительности).

Видеокарты требуют дополнительного питания в двумя 6-контактными разъемами.

Максимальные разрешения и частоты:

  • 240 Гц — максимальная частота обновления;
  • 2048×1536@85 Гц — по аналоговому интерфейсу;
  • 2560×1600@60 Гц — по цифровому интерфейсу (для DVI-гнезд с Dual-Link).

Что касается возможностей ускорения обработки видеопотоков Full HD и т. п. — в 2007 году мы проводили такое исследование, с ним можно ознакомиться здесь.

AMD Radeon R9/R7/R6
Еще раз напомним про утилиту AMD Gaming Evolved Control Center, созданную компанией Raptr. Самую свежую версию можно скачать здесь. Это, по сути, аналог Nvidia Geforce Experience — программы, облегчающей настройки игр.

Суть в том, что утилита сканирует системные характеристики (аппаратные и программные, включая 3D-ускоритель) и ищет установленные на ПК игры. Затем отбирает те игры, которые способна оптимизировать (список постоянно пополняется), и предлагает пользователю оптимальные настройки, чтобы получить максимум отдачи от той или иной игры: выставление установок на максимум при условии сохранения высокой производительности (чтобы играбельность не пострадала).

Таким образом, пользователь, у которого нет времени или желания разбираться с настройками в той или иной игре, может довериться данной программе, получив хорошую производительность при максимально возможных для этого настройках по качеству. Это прекрасное дополнение даже для рассматриваемого сегодня ускорителя. Надеемся, что в дальнейшем данная программа будет включена в дистрибутивы драйверов, и любой пользователь сможет воспользоваться свежей версией AGECC без поиска в интернете.

Также стоит отметить, что программа синхронизируется с самыми популярными игровыми системами типа Steam, используя информацию с конкретного аккаунта игровой платформы для обеспечения полноты списка оптимизируемых игр с учетом их апдейтов и патчей.

О системe охлаждения.

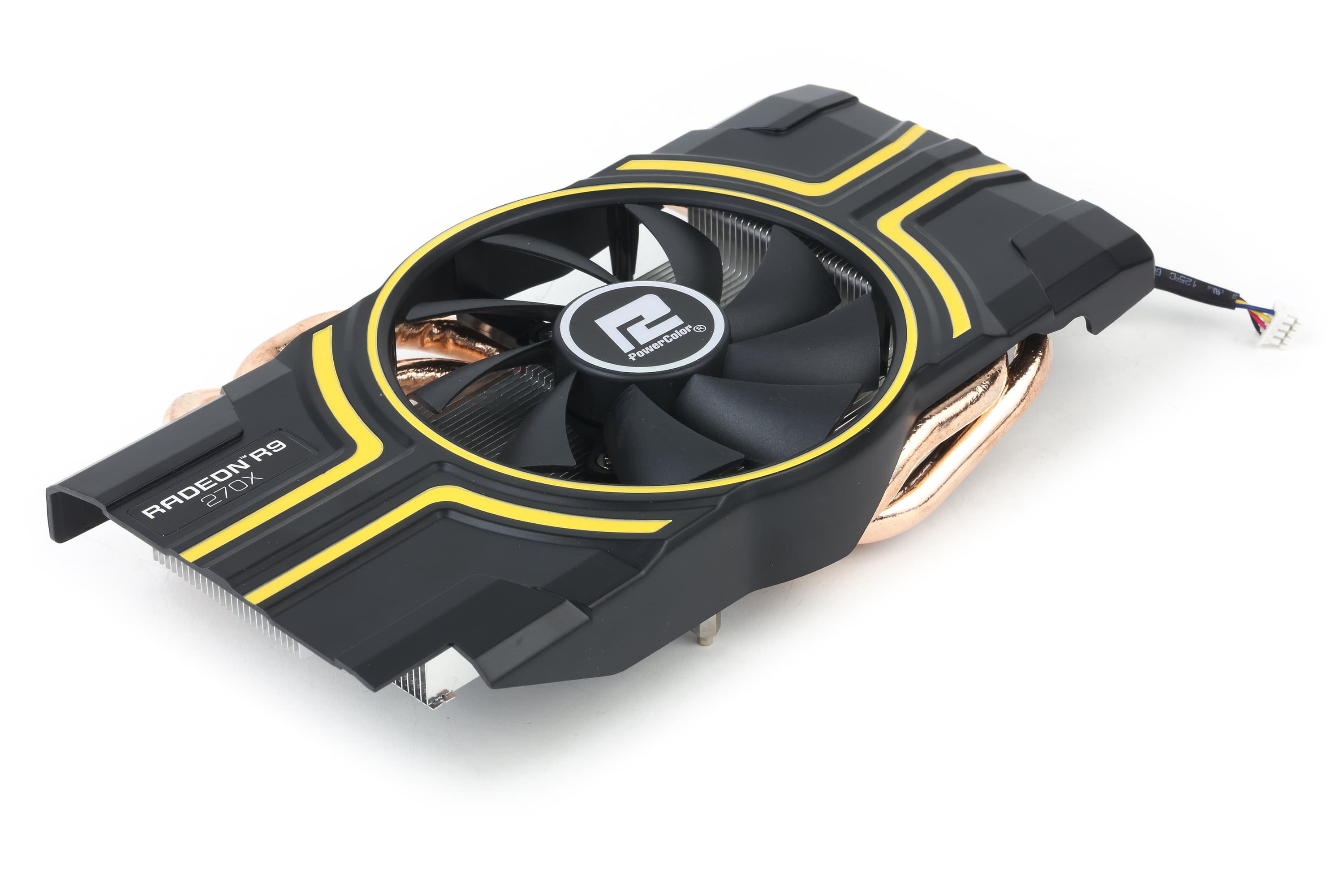

Powercolor Radeon R9 270X 2048 МБ 256-битной GDDR5 PCI-E

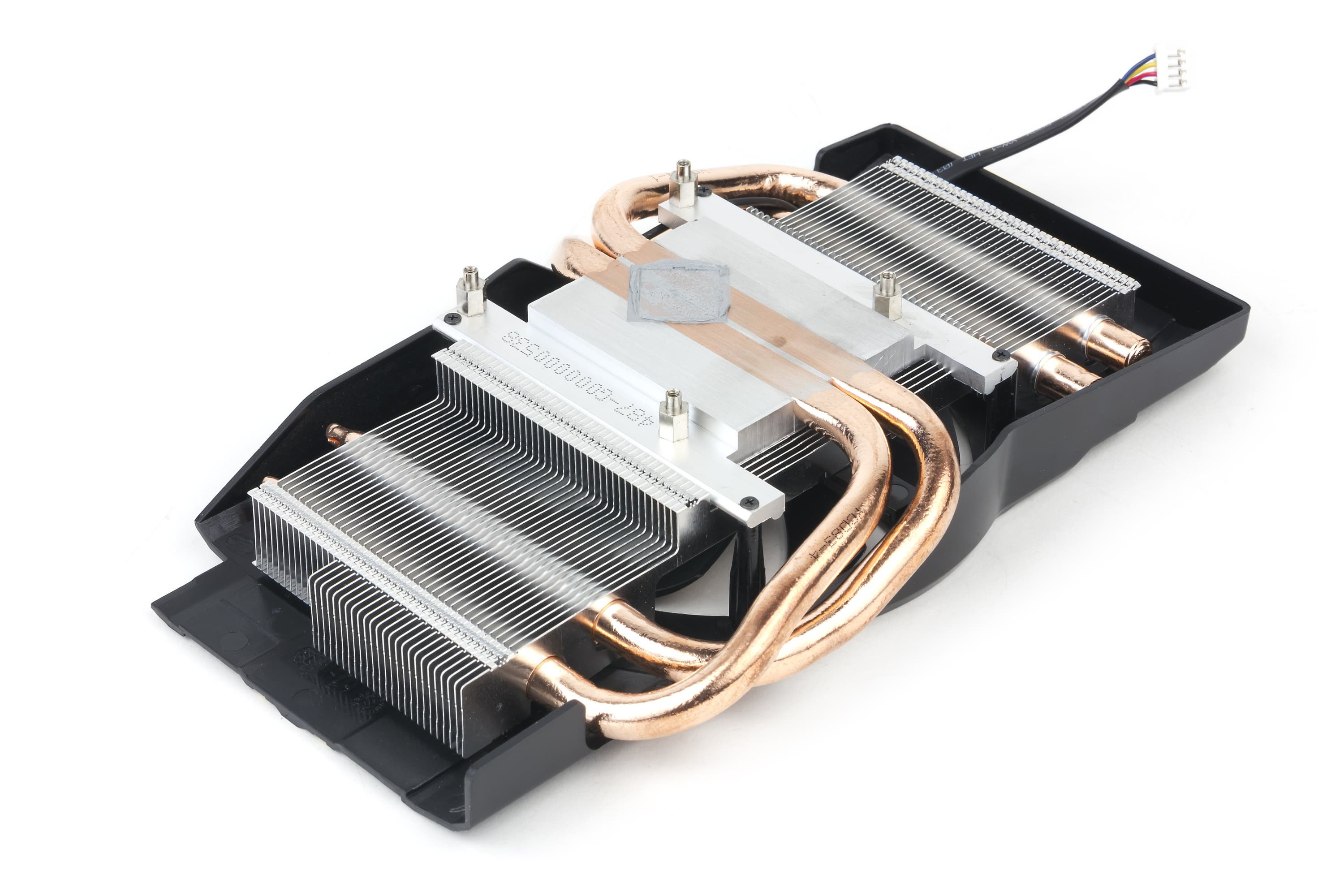

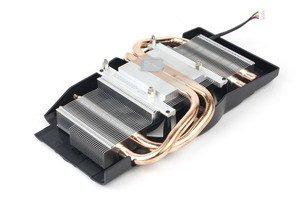

Основой данного кулера является большой радиатор из алюминиевого сплава с впрессованными в основание (которым кулер прижимается к ядру) медными тепловыми трубками, помогающими разносить тепло по ребрам радиатора.

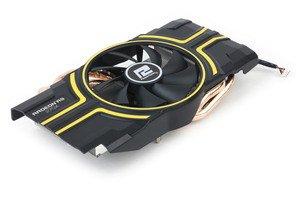

Сверху надет кожух с одним большим вентилятором. Микросхемы памяти и силовые транзисторы — без охлаждения.

В принципе, сразу видно, что одного вентилятора может быть недостаточно, и под нагрузкой он раскручивается до 2500 с лишним оборотов в минуту. Что явно не делает СО тихой.

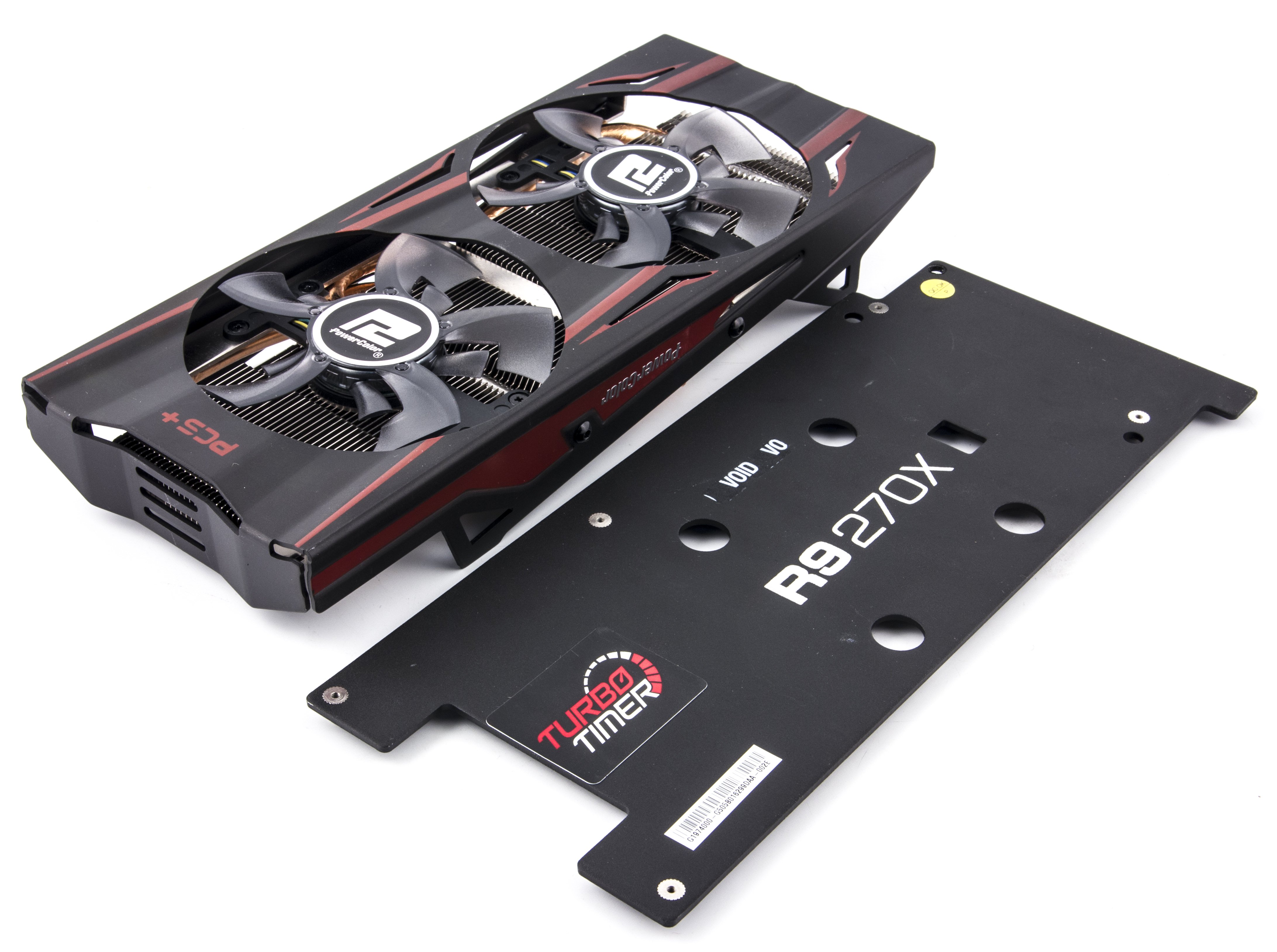

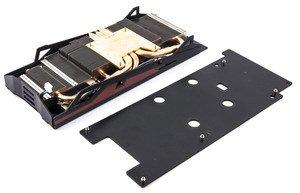

Powercolor Radeon R9 270X PCS+ 2048 МБ 256-битной GDDR5 PCI-E

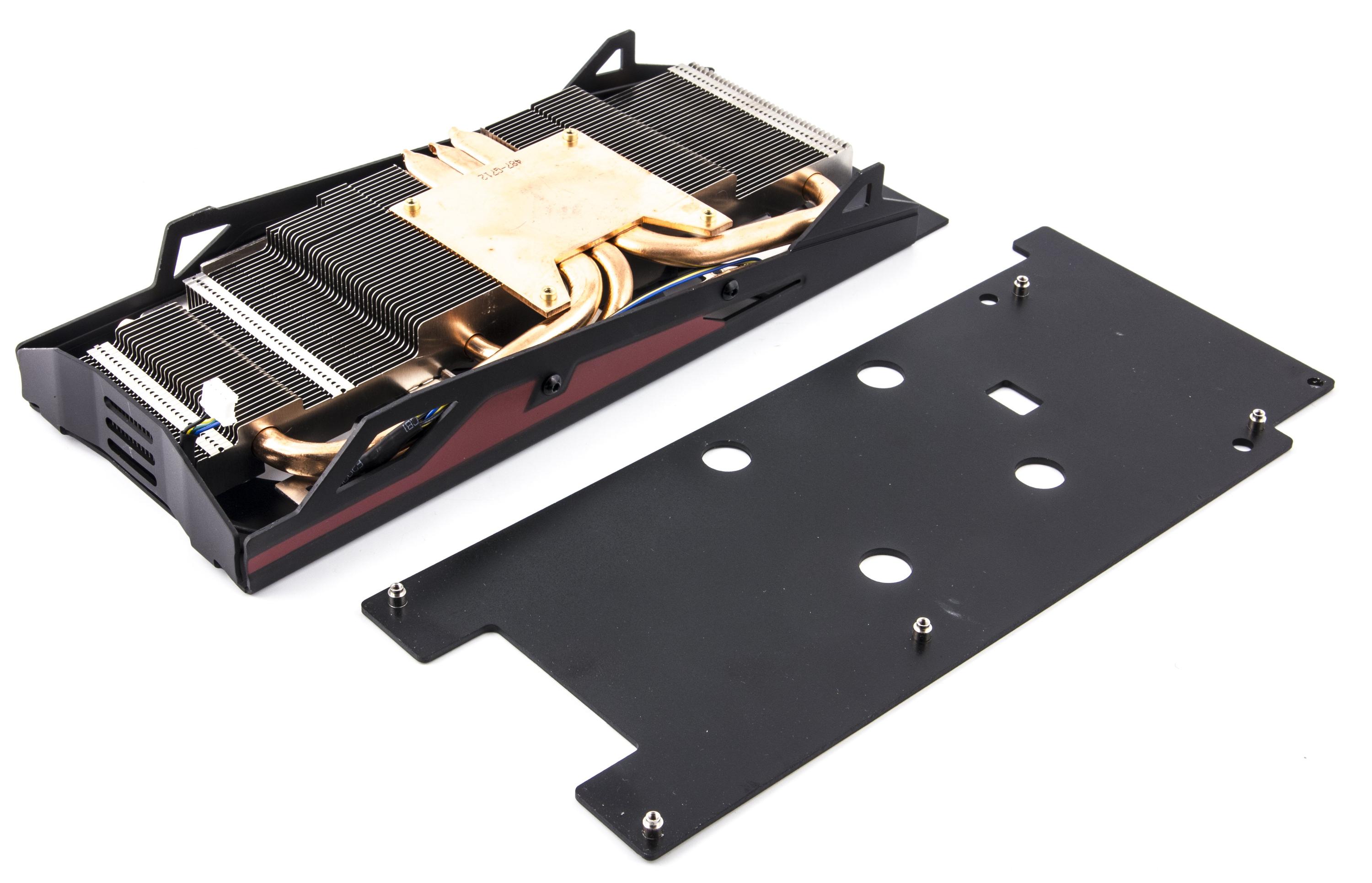

А данная версия кулера уже явно мощнее. Во-первых, радиатор весь уже из медного сплава и никелирован (кроме основания). Также есть медные трубки для разноса тепла по ребрам.

Во-вторых, кожух содержит уже два вентилятора, а потому суммарно эффективность охлаждения сильно выросла. Микросхемы памяти оставлены без охлаждения, а вот силовые транзисторы БП имеют свой небольшой радиатор.

Усиление СО сразу дало результат: максимальная частота врашения вентиляторов составляет около 1500 оборотов в минуту, и СО практически бесшумна.

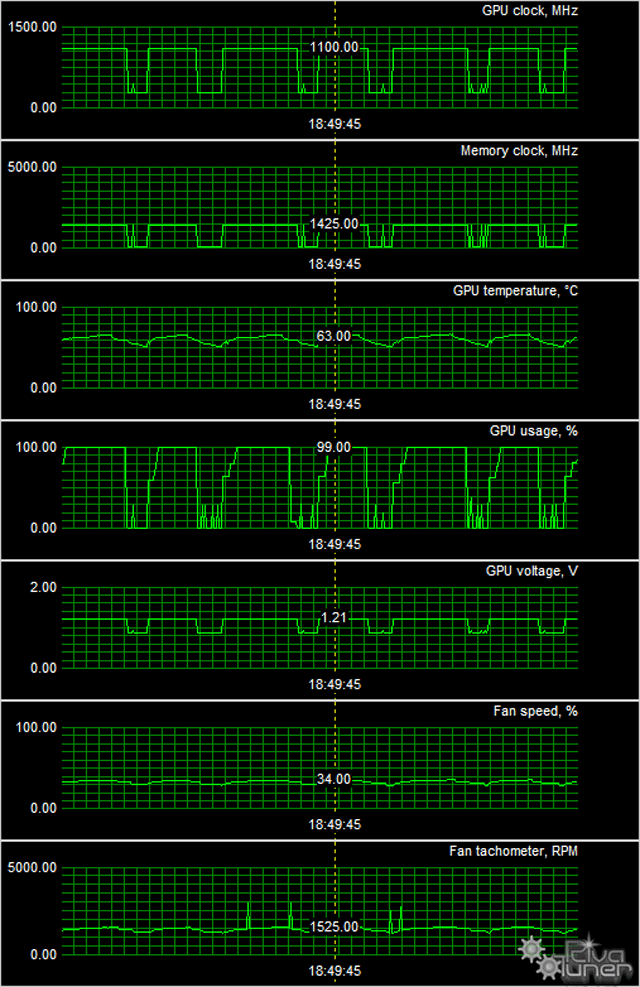

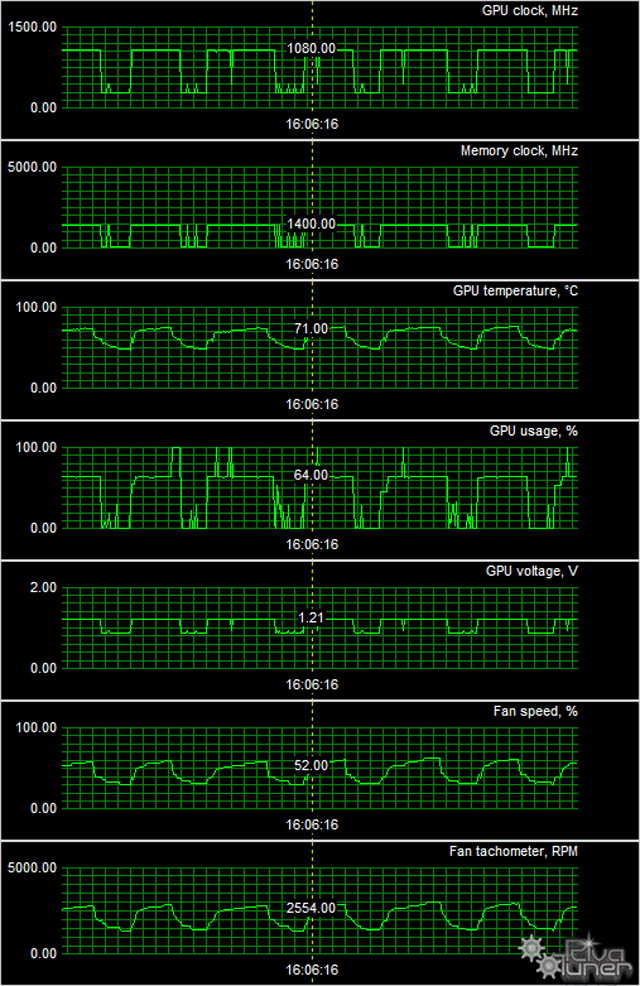

Мы провели исследование температурного режима с помощью утилиты EVGA PrecisionX (автор А. Николайчук AKA Unwinder) и получили следующие результаты:

Powercolor Radeon R9 270X 2048 МБ 256-битной GDDR5 PCI-E
Powercolor Radeon R9 270X PCS+ 2048 МБ 256-битной GDDR5 PCI-E

Мы видим, что после 6-часового прогона под нагрузкой максимальная температура ядра у простой версии не превысила 71 градуса, а у версии PCS+ — 63 градусов, что в любом случае является очень хорошим результатом, но у PCS+ показатель вообще отличный.

«Холодно, холодно, как холодно!»
м/ф «Двенадцать месяцев»

Теперь о комплектации.

Базовый комплект поставки должен включать руководство пользователя, диск с драйверами и утилитами и мост CrossFire.

Powercolor Radeon R9 270X 2048 МБ 256-битной GDDR5 PCI-E

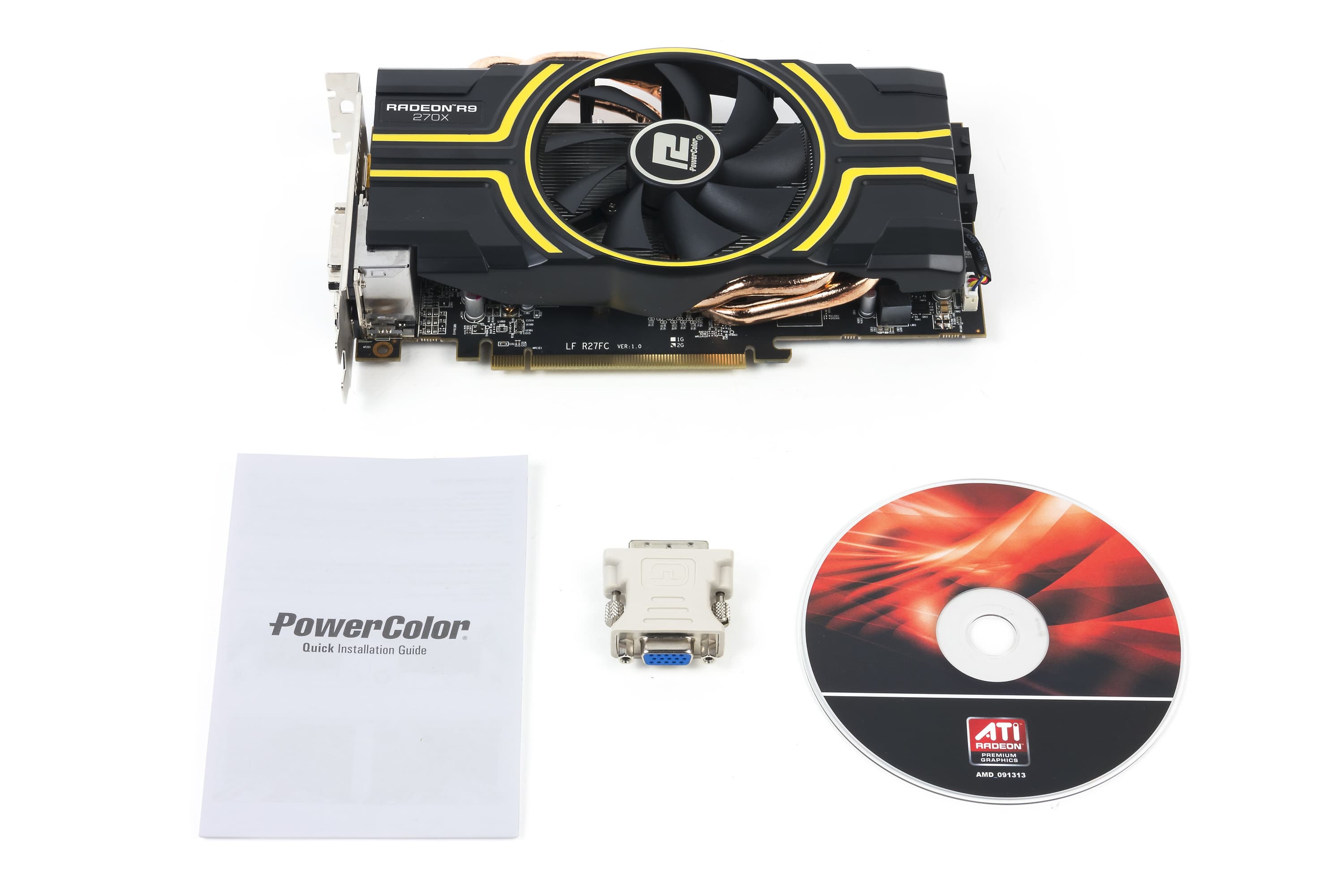

Базовый комплект (но нет моста CrossFire) плюс адаптер DVI-to-VGA.
Powercolor Radeon R9 270X PCS+ 2048 МБ 256-битной GDDR5 PCI-E

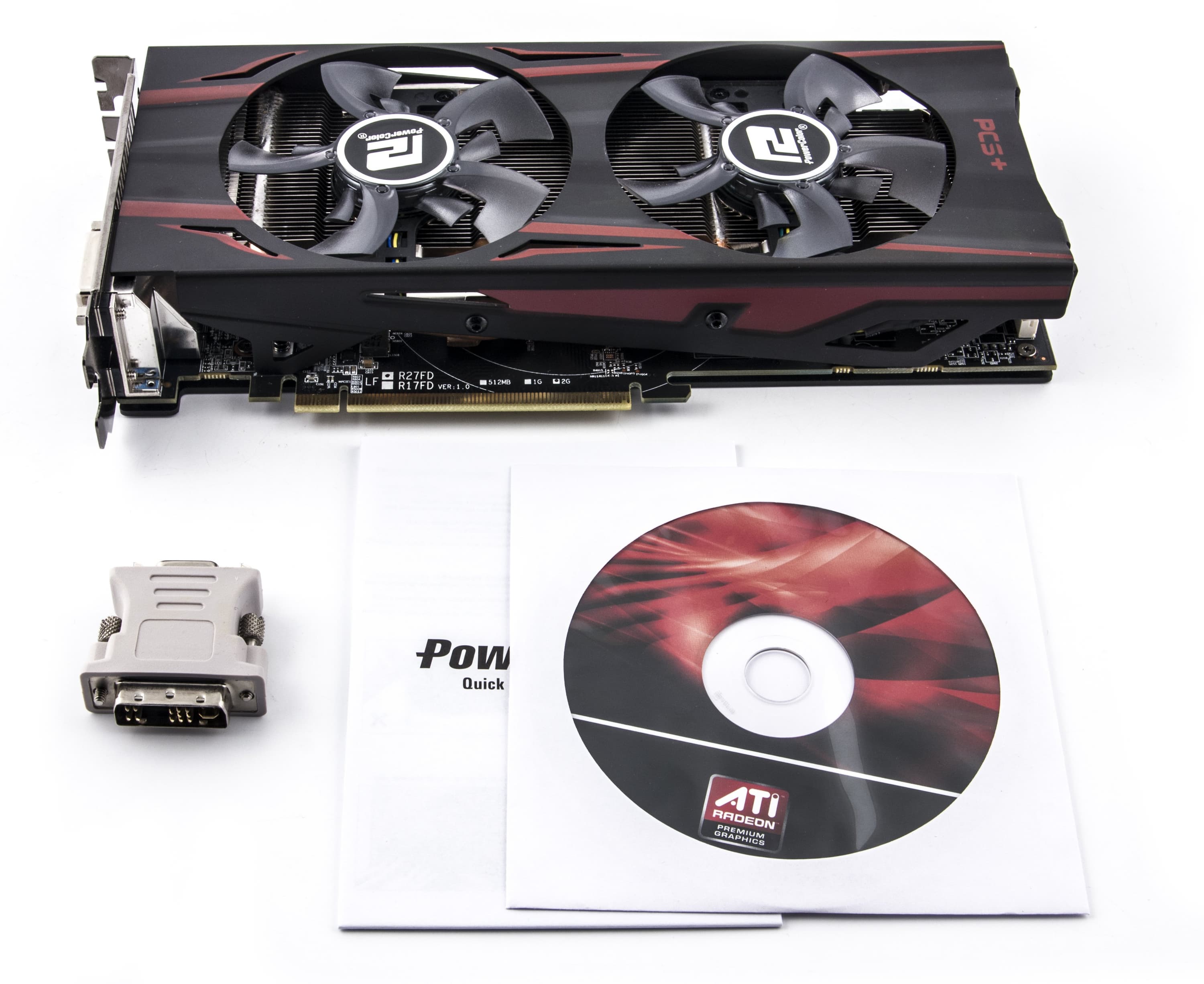

Полностью аналогичный комплект.

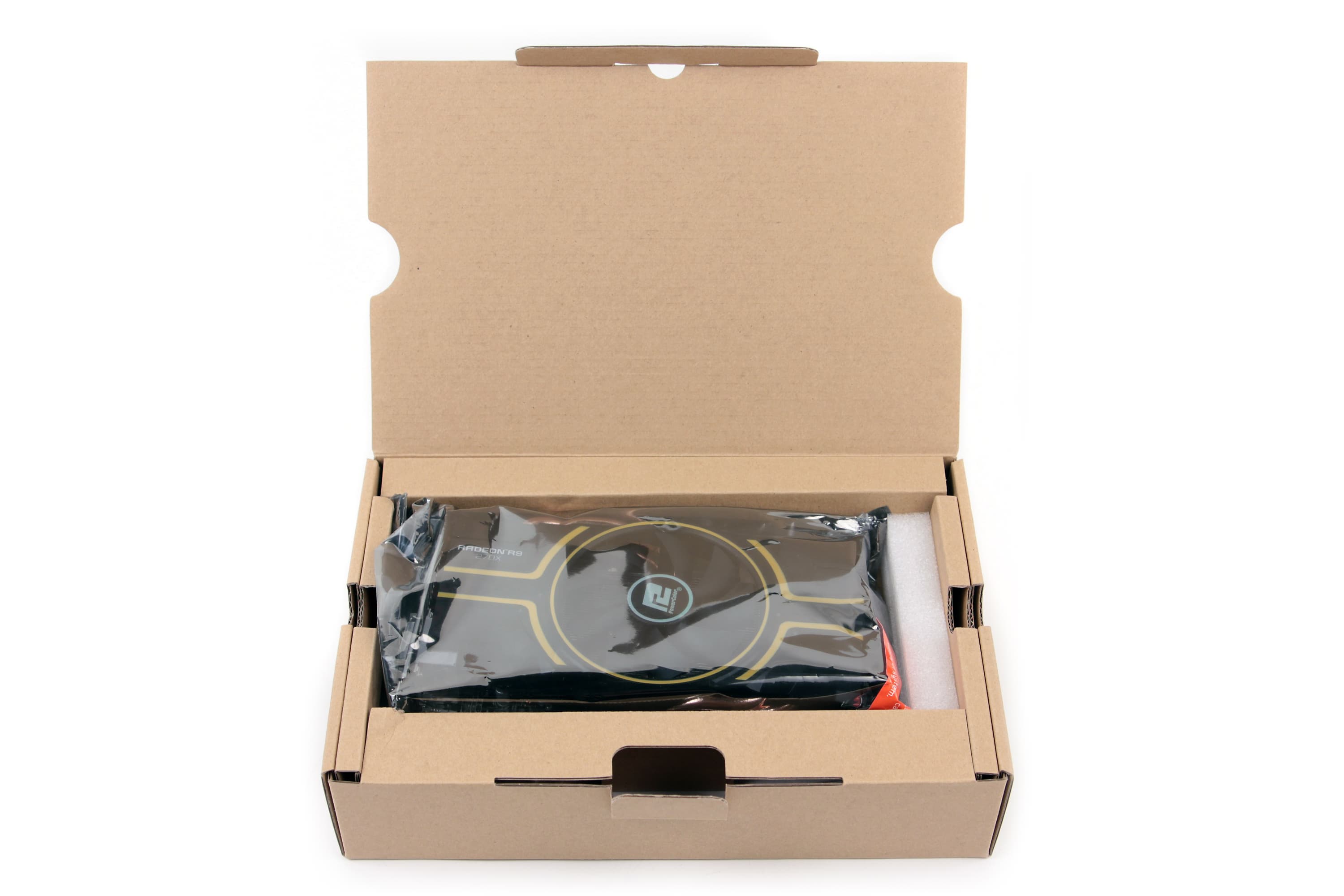

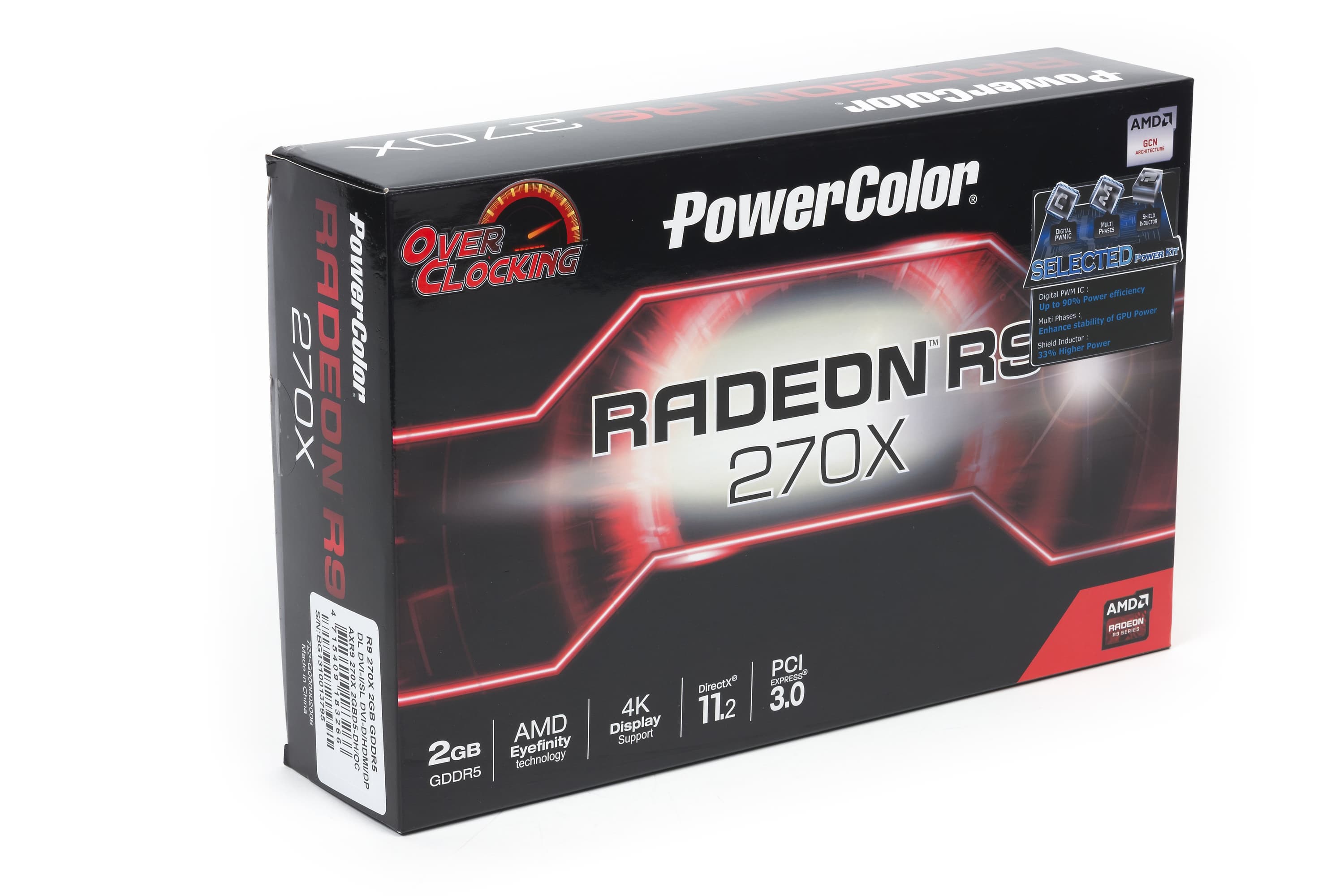

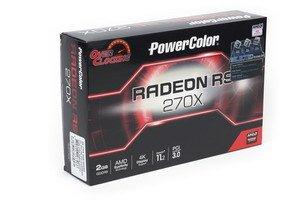

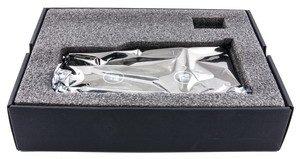

Упаковкa.

Powercolor Radeon R9 270X 2048 МБ 256-битной GDDR5 PCI-E
Powercolor Radeon R9 270X PCS+ 2048 МБ 256-битной GDDR5 PCI-E

Установка и драйверы

Конфигурация тестового стенда:

  • Компьютеры на базе процессора Intel Core i7-3960X (Socket 2011):
    • 2 процессора Intel Core i7-3960X (o/c 4 ГГц);
    • СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата Asus Sabertooth X79 на чипсете Intel X79;
    • системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
    • оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • жесткий диск WD Caviar Blue WD10EZEX 1 TБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • 2 блока питания Corsair CMPSU-1200AXEU (1200 Вт);
    • корпус Corsair Obsidian 800D Full-Tower.
  • операционная система Windows 7 64-битная; DirectX 11.1;
  • монитор Dell UltraSharp U3011 (30″);
  • монитор Asus ProArt PA249Q (24″);
  • драйверы AMD версии Catalyst 13.12 Nvidia версии 331.93

VSync отключен.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • Hard Reset (Flying Wild Hog) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • BioShock Infinite (Irrational Games/2K Games) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
    Благодарим компанию AMD за предоставление лицензионного продукта.

  • 3DMark (2013) (FutureMark) — DirectX 11.1, настройки тестирования — Performance. Использовался набор тестов FireStrike (в результатах показаны graphics points только по этому набору тестов).

  • Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, настройки тестирования — Very High (запуск бенчмарка из меню).

  • Sniper Elite V2 (Rebellion Developments/505 Games) — DirectX 11.0, все настройки выставлены на максимальное качество. Бенчмарк запускался с помощью утилиты Adrenaline Sniper Elite V2 Benchmark Tool.

  • Crysis 2 Maximum (Crytek/EA), DirectX 11.0, настройки тестирования — Very High, используется уровень Central Park. Бенчмарк запускался с помощью утилиты Adrenaline Crysis 2 Benchmark Tool.

  • Unigine Valley Benchmark (Unigine) — DirectX 11.0, скачать здесь, настройки тестирования — Максимальные.
    Хотим отдельно поблагодарить коллектив компании Unigine за предоставление Advanced Edition бенчмарка.

  • Unigine Heaven Benchmark 2.5 Pro (Unigine) — DirectX 11.0, скачать здесь, настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помощь в настройках работы бенчмарка.

  • Metro: Last Light (4A Games/Deep Silver) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Metro 2033 (4A Games/THQ) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Sleeping Dogs (United Front Games/Square Enix) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.

  1. BioShock Infinite
  2. Hard Reset
  3. Unigine Heaven Benchmark DirectX 11.0
  4. Aliens versus Predator (2010)
  5. Sniper Elite V2
  6. Unigine Valley Benchmark
  7. 3DMark FireStrike Graphics Marks
  8. METRO: Last Light
  9. Metro 2033
  10. Sleeping Dogs
  11. Crysis 2

Выводы

Анализ Рейтинга ускорителей iXBT.com. Он демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемых нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть в любом последнем выпуске i3D-Speed). Выберем из них группу карт для анализа, куда войдет исследуемый сегодня ускоритель, его аналог, работающий на номинальных частотах, ну и ближайшие конкуренты. И далее будем проводить анализ занятых позиции внутри этой группы. Для расчета рейтингов полезности я использовал цены из розничной продажи на конец января 2014 г, так что они могут не совпадать с теми, которые приведены в конце статьи (всегда актуальные и постоянно обновляемые).

Рейтинг 3D-ускорителей iXBT.com

Название ускорителя Рейтинг iXBT.com Рейтинг полез. Цена
13 GTX 760 2048 МБ, 980—1033/6000 740 271 273
18 Powercolor PCS+ R9 270X 2048 МБ, 1100/1100/5700 680 272 250
19 GTX 660 Ti 2048 МБ, 915—1030/6000 680 234 290
20 Powercolor R9 270X 2048 МБ, 1080/1080/5600 660 266 248
21 R9 270X 2048 МБ, 1050/1050/5600 640 252 254
23 HD 7870 2048 МБ, 1000/1000/4800 590 260 227

Я уже отмечал в предыдущем материале по R9 270Х, что GTX 760 оказался чуть быстрее и занял первое место, но он при этом и дороже. Дальше идет наш сверкающий вариант Powercolor PCS+, а вот обычный вариант компании немного уступил GTX 660 Ti (впрочем тот также сильно дороже).

А теперь посмотрим на Рейтинг полезности тех же карт (показатели предыдущего рейтинга делятся на цены соответствующих ускорителей):

Рейтинг полезности (возможности/цена)

Название ускорителя Рейтинг полез. Рейтинг iXBT.com Цена
03 Powercolor PCS+ R9 270X 2048 МБ, 1100/1100/5700 272 680 250
04 GTX 760 2048 МБ, 980—1033/6000 271 740 273
07 Powercolor R9 270X 2048 МБ, 1080/1080/5600 266 660 248
12 HD 7870 2048 МБ, 1000/1000/4800 260 590 227
16 R9 270X 2048 МБ, 1050/1050/5600 252 640 254
18 GTX 660 Ti 2048 МБ, 915—1030/6000 234 680 290

И вот тут уже цены сказали свое слово. Да, версия R9 270X PCS+ у Powercolor оказалась самой выгодной в группе 220-270 долларов. Простая же версия того же самого ускорителя у Powercolor уже чуть уступила GTX 760. Впрочем, следует учитывать, что цены постоянно меняются, и потому выводы не окончательные, а просто сделаны на момент написания материала. Прошу читателей смотреть внизу реальные цены и их соотношения и корректировать выводы при надобности.

Итак:

Powercolor Radeon R9 270X 2048 МБ 256-битной GDDR5 PCI-E — хороший добротный вариант ускорителя среднего уровня, который с приходом цен в норму после нынешнего дефицита может претендовать на звание самого выгодного решения. СО у карты явно шумновата. Частоты повышены крайне незначительно, поэтому от этого отдачи почти нет.

Powercolor Radeon R9 270X PCS+ 2048 МБ 256-битной GDDR5 PCI-E — просто отличный вариант R9 270X! И частоты ощутимо повышены, и СО с великолепной эффективностью и практически бесшумная. Да и по цене он почти на уровне среднестатистического R9 270X. Так что это яркий лидер по полезности в группе акселераторов с ценой 220-270 долларов.

Окончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).

«Мы еще вернемся с новыми обзорами! Не прощаемся!»

В номинации «Оригинальный дизайн» (за февраль 2014 года) получила награду карта:

  • Powercolor Radeon R9 270X PCS+ 2048 МБ 256-битной GDDR5 PCI-E



Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые карты Конкуренты
R9 270X 2 ГБ — $195 (на 01.06.16) GTX 760 2 ГБ — $220 (на 05.09.16)
R9 270X 2 ГБ — $195 (на 01.06.16) GTX 660 Ti — $309(2)
R9 270X 2 ГБ — $195 (на 01.06.16) GTX 660 — $200(12)
R9 270X 2 ГБ — $195 (на 01.06.16) HD 7870 2 ГБ — $142(8)
Powercolor R9 270X — $123(1) R9 270X 2 ГБ — $195 (на 01.06.16)
Powercolor R9 270X PCS+ — Н/Д(0), T-10625782 R9 270X 2 ГБ — $195 (на 01.06.16)

Предложения Powercolor R9 270X PCS+ по данным Яндекс.Маркет
