Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) MSI Radeon R9 380 Gaming 4G 4096 МБ 256-битной GDDR5 PCI-E
Сведения о производителе: Компания MSI (MicroStar International, торговая марка MSI) основана в 1986 году в Китайской Республике (Тайвань). Выпускала ОЕМ-продукцию по сторонним заказам. Выпуск продуктов под своим брендом был начат только с 1994 года. Штаб-квартира в Тайбэе/Тайвань. Производство в Китае и на Тайване. 50% продукции — по заказам сторонних компаний (ОЕМ). На рынке в России с 1997 года.
Видеообзор

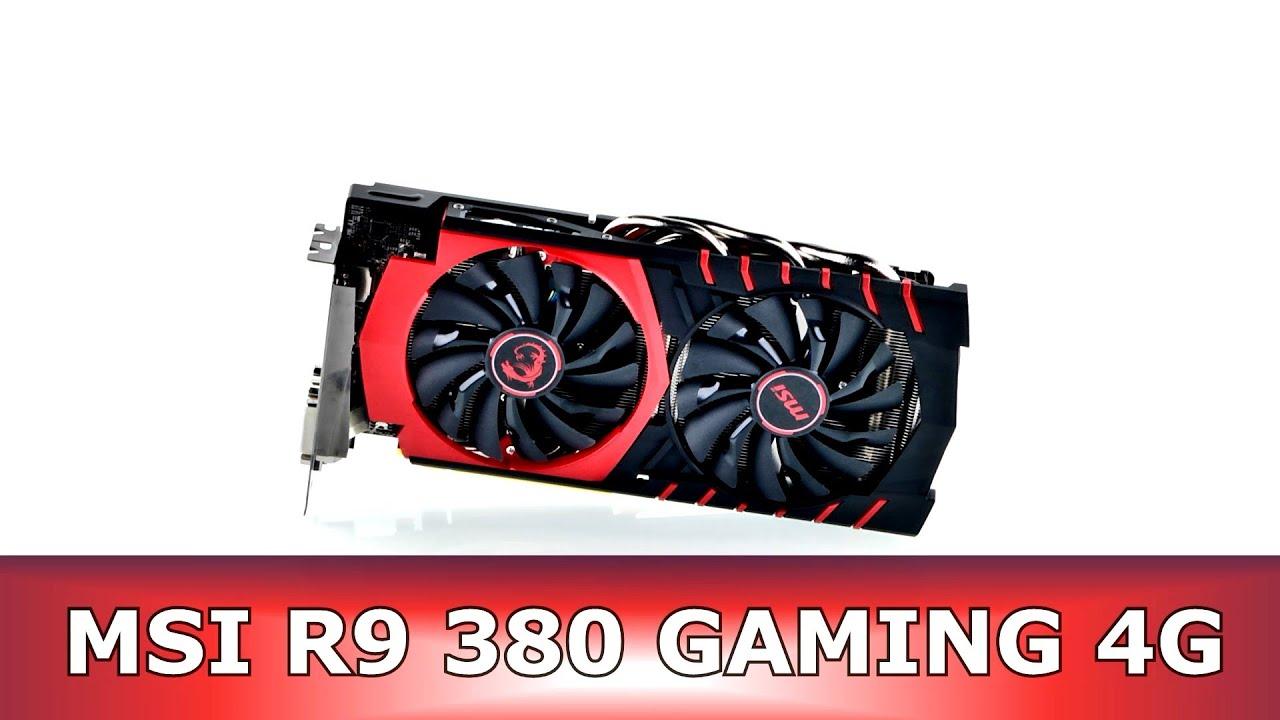

Для начала предлагаем посмотреть наш видеообзор ускорителя MSI Radeon R9 380 Gaming 4G:
Теперь давайте взглянем на спецификации устройства.
Устройство(а)
| MSI Radeon R9 380 Gaming 4G 4096 МБ 256-битной GDDR5 PCI-E | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | Radeon R9 380 (Antigua) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 980 | 970 | |
| Частота работы памяти (физическая (эффективная)), МГц | 1425 (5700) | 1425 (5700) | |
| Ширина шины обмена с памятью, бит | 256 | ||
| Число вычислительных блоков в GPU | 28 | ||
| Число операций (ALU) в блоке | 64 | ||
| Суммарное число операций (ALU) | 1792 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 112 | ||
| Число блоков растеризации (ROP) | 32 | ||
| Размеры, мм | 270×125×36 | 255×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 186 | 188 |
| В режиме 2D, Вт | 51 | 52 | |
| В режиме «сна», Вт | 3 | 3 | |
| Уровень шума | В режиме 2D, дБА | 20 | 22 |
| В режиме 2D (просмотр видео), дБА | 20 | 22 | |
| В режиме максимального 3D, дБА | 32,5 | 41 | |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/VGA), 1×HDMI 1.4, 1×DisplayPort 1.2 | 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/VGA), 1×HDMI 1.4, 1×DisplayPort 1.2 | |
| Поддержка многопроцессорной работы | CrossFire | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | Нет | Нет | |
| Дополнительное питание: количество 6-контактных разъемов | 2 | 2 | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Комплектация локальной памятью | |
|---|---|

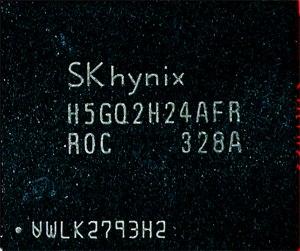

Карта имеет 4096 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 4 Гбит (на лицевой стороне PCB). Микросхемы памяти SK Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1500 (6000) МГц. |  |
| Сравнение с эталонным дизайном (reference) | |
|---|---|

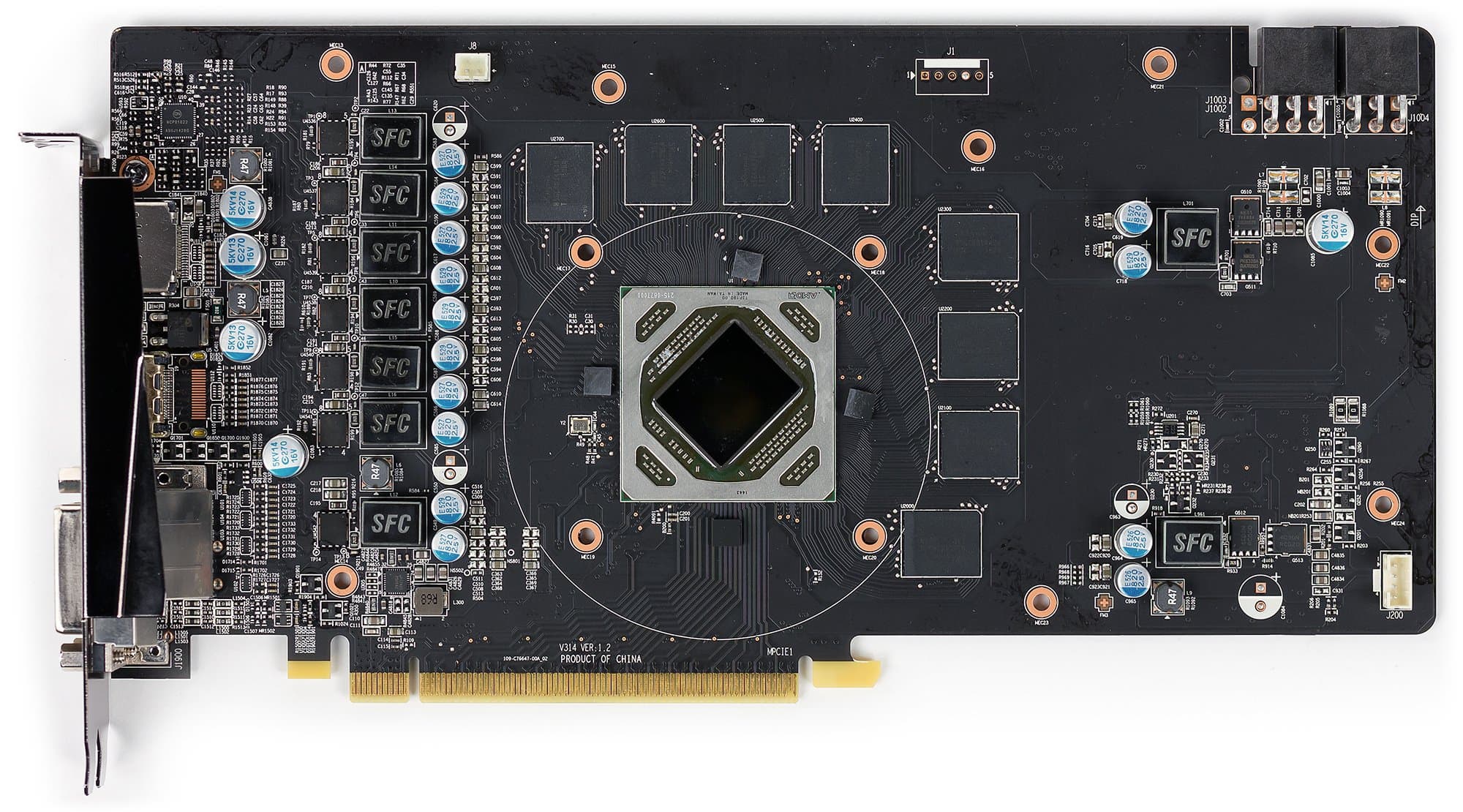

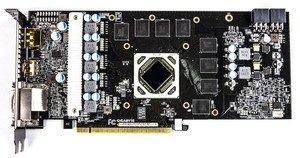

| Вид спереди | |
| MSI Radeon R9 380 Gaming 4G 4096 МБ 256-битной GDDR5 PCI-E | Reference card AMD Radeon R9 285 |
 |  |

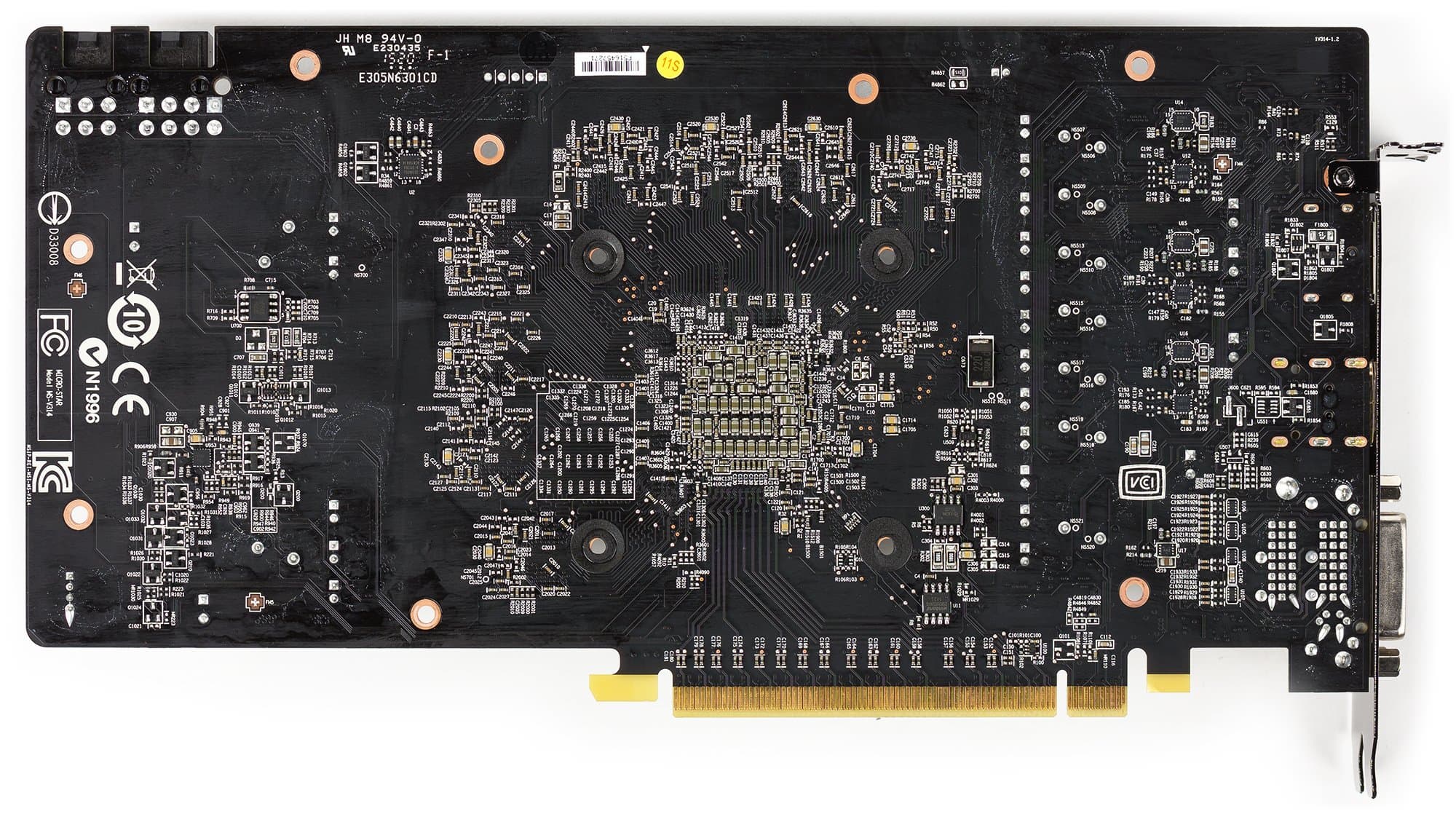

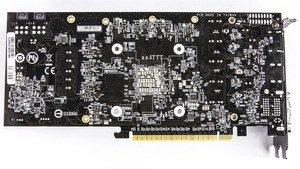

| Вид сзади | |
| MSI Radeon R9 380 Gaming 4G 4096 МБ 256-битной GDDR5 PCI-E | Reference card AMD Radeon R9 285 |
 |  |
Следует отметить, что Radeon R9 380 основан на ядре с кодовым названием Antigua, которое по сути своей является копией хорошо известного по Radeon R9 285 ядра с кодовым названием Tonga (чип просто обновили, вышла новая ревизия, в которой в основном уделили внимание энергосбережению). Поэтому все карты на базе R9 380 могут быть очень схожими с R9 285, и именно с последним мы и сравниваем.
PCB у данной карты спроектирована инженерами MSI и традиционно отличается от референс-дизайна в области системы питания. Используется цифровой контроллер питания NCP81022 компании On Semiconductor, управляющий 6+1-фазной схемой питания. Надо особо отметить, что в ряде серий карт MSI (включая Gaming) используются компоненты, соответствующие американскому военному стандарту Military Class IV, что знаменует очень высокое качество и долгий срок службы. Например, конденсаторы Hi-c Cap с повышенной до 93% энергетической эффективностью, твердотельные конденсаторы Solid Cap с алюминиевым сердечником, низким ESR-сопротивлением, а также катушки Super Ferrite Choke (SFC) с сердечником из феррита с высокой проводимостью, которые должны демонстрировать повышенные на 30% энергоемкость и на 20% энергоэффективность.
Данный ускоритель MSI имеет три режима работы: OC (разогнанный, самый производительный), Gaming (игровой, используется по умолчанию) и Silent (тихий). Указанные режимы отличаются друг от друга тактовыми частотами графического процессора R9 380: 1000 МГц в режиме разгона, 980 МГц в игровом и 970 МГц в тихом режиме. Видеопамять работает на частоте в 1425 (5700) МГц в режимах Gaming и Silent и на частоте 1450 (5800) МГц в режиме разгона. Управление режимами и их переключение возложено на фирменную утилиту MSI, которая поставляется с картой на диске (также ее можно загрузить с сайта компании). Заодно с помощью этой утилиты можно задать режим подсветки логотипа MSI на торце видеокарты. Мы изучаем работу карты в режиме по умолчанию, поскольку именно в таком виде ускорители использует свыше 90% потребителей.
| Система охлаждения | |
|---|---|

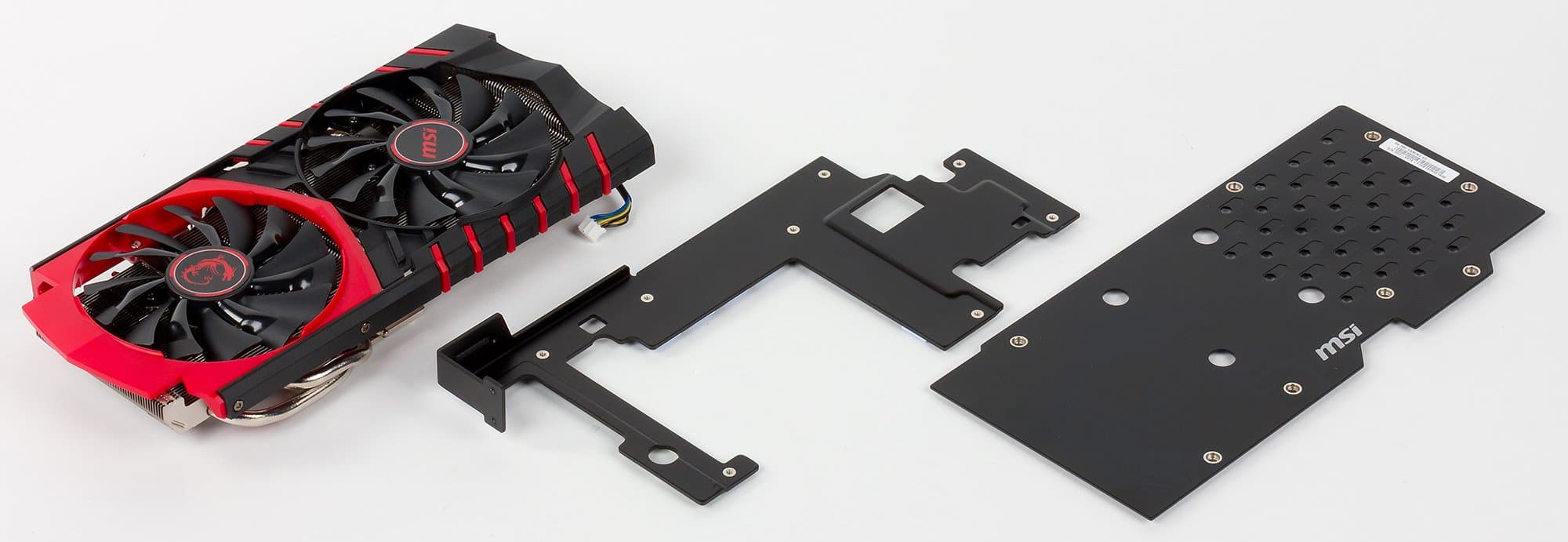

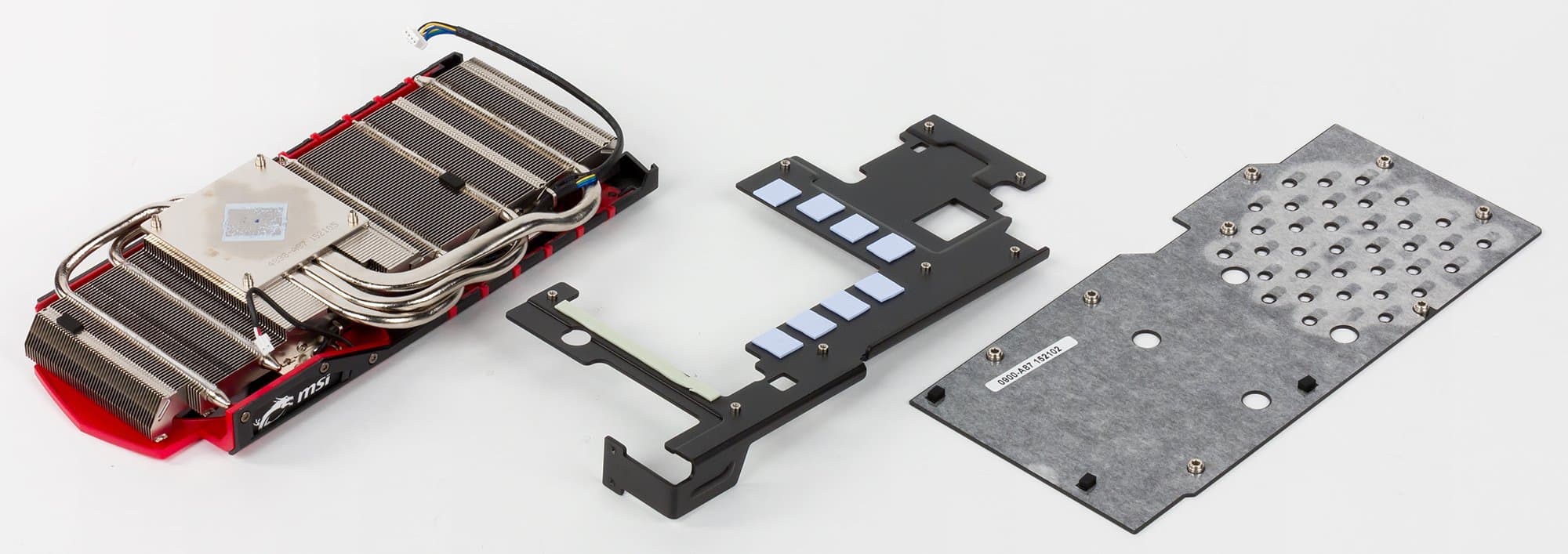

Традиционно в видеокартах MSI используются СО серии TwinFrozr. В зависимости от уровня акселератора (менее или более мощный) применяются радиаторы разного размера, однако все они из медного сплава и с никелированными пластинами. Также в этой серии используются тепловые трубки, идущие через основание-подошву и пронизывающие пластины радиатора для равномерного распределения по пластинам отведенного от ядра тепла. Сверху радиатор накрыт кожухом с двумя вентиляторами типа Torx Fans с чередующимися лопастями, различающимися углами выброса воздуха. Эта форма позволяет при той же частоте вращения, что и у обычного вентилятора, получать на 19% более сильный воздушный поток. Вентилятор в красном ободе может легко извлекаться из СО без ее демонтажа (при необходимости). СО обладает очень полезным свойством останавливать вентиляторы, если температура GPU ниже 60-62 градусов. Микросхемы памяти охлаждаются отдельной пластиной-радиатором. Под нагрузкой максимальная температура не превысила 68 градусов, что является отличным результатом для видеокарты такого уровня. |  |
 | |

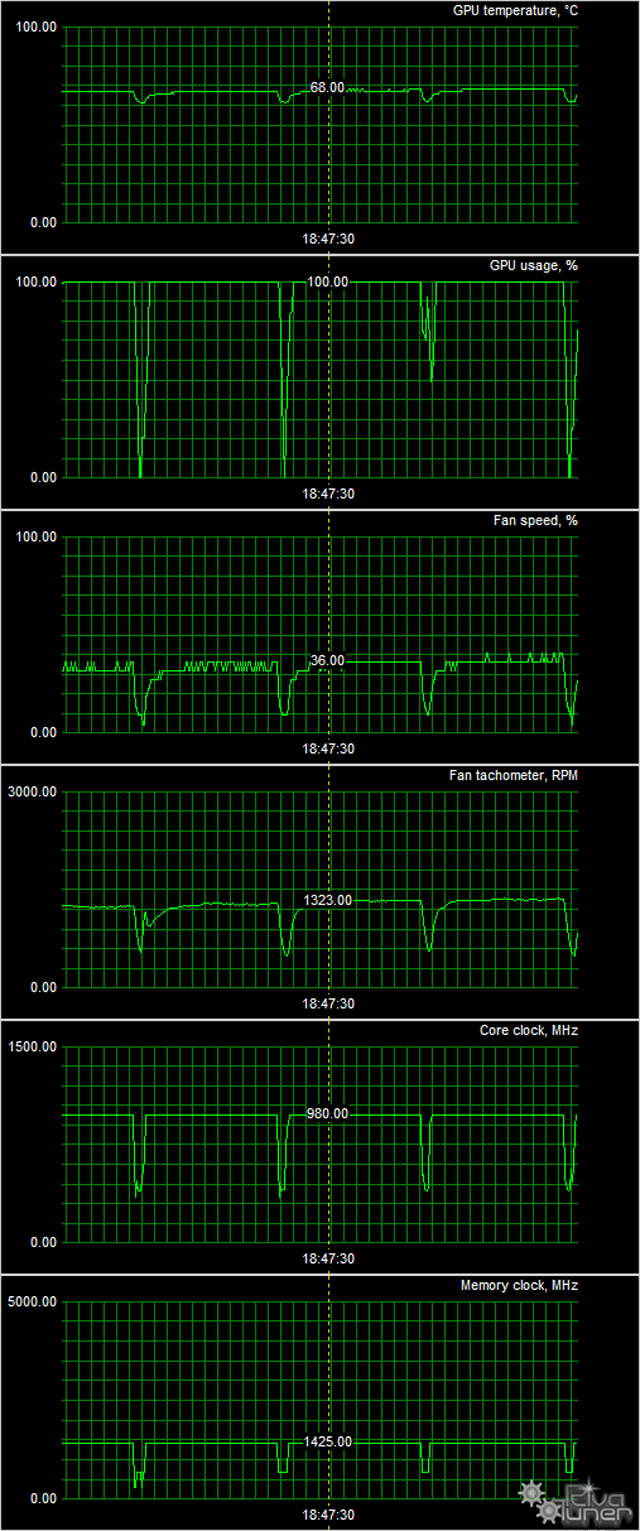

| Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder) |
|---|
 |
Методика измерения шума
- Помещение шумоизолировано и заглушено, снижены реверберации.
- Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
- Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
- Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
- Режимы измерения:
- Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
- Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
- Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.
В режиме простоя в 2D температура составляла 36 °C, вентиляторы не работали, шум на уровне фонового.
При просмотре фильма с аппаратным декодированием температура медленно поднималась до 60 °C, вентиляторы периодически включались и выключались, уровень шума не менялся и оставался фоновым.
В режиме максимальной нагрузки в 3D температура быстро достигала 68 °C, вентиляторы при этом раскручивались до 1425 оборотов в минуту, шум вырастал до 32,5 дБА — это относительно невысокое значение.

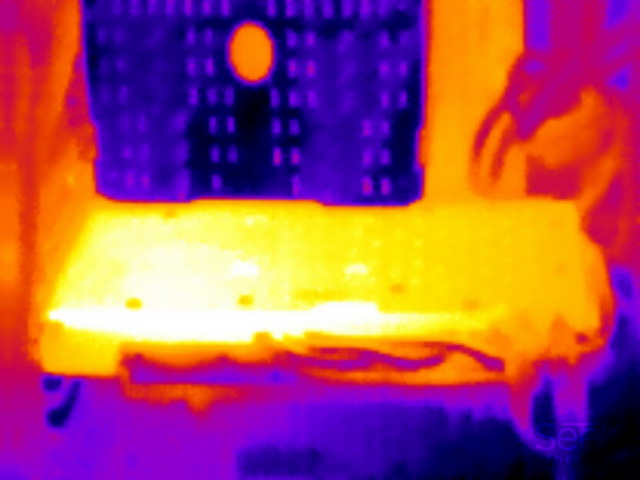

Термоснимок
На обороте карты установлена металлическая пластина, которая, согласно термоснимку, нагревается по всей площади почти равномерно.

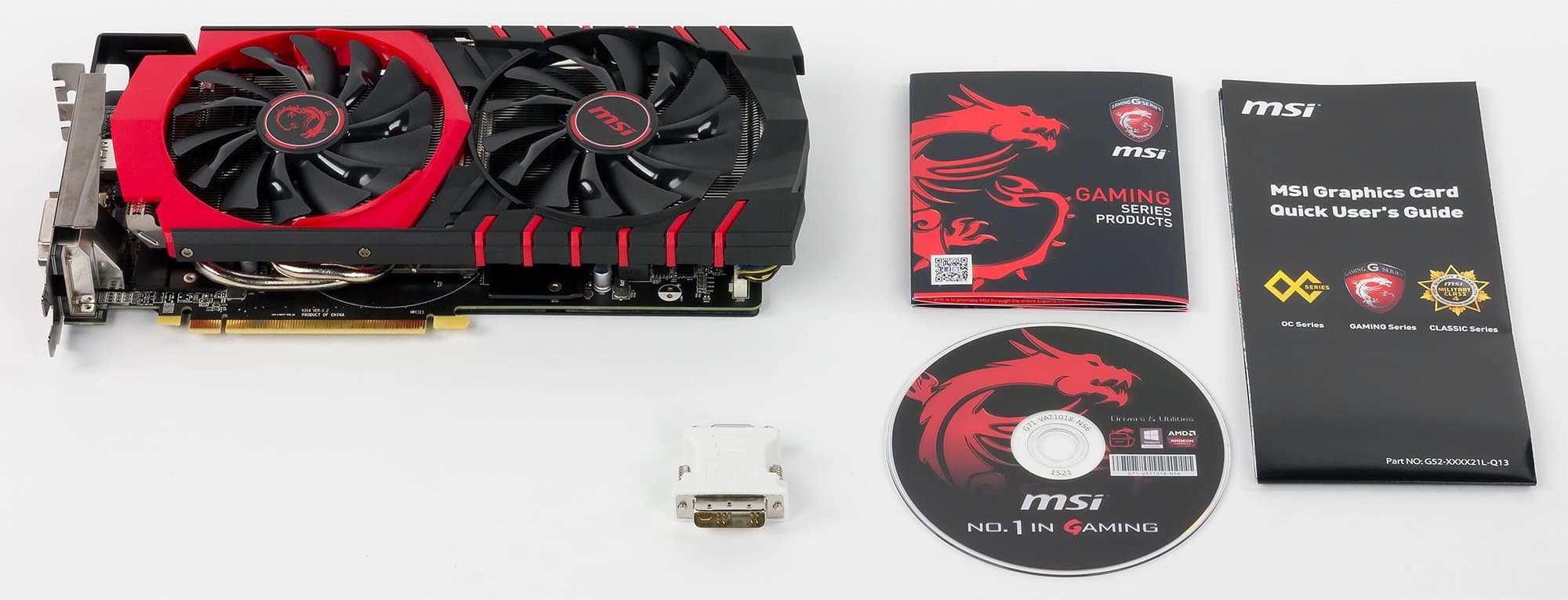

| Комплектация. | |
|---|---|
Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс адаптер DVI-to-VGA. |  |
| Упаковка | |
|---|---|
 |  |
Установка и драйверы
Конфигурация тестового стенда
- Компьютер на базе процессора Intel Core i7-3960X (Socket 2011):
- процессор Intel Core i7-3960X (o/c 4 ГГц);
- СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
- СО Intel Thermal Solution RTS2011LC;
- системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
- оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
- жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
- 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
- блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
- корпус Corsair Obsidian 800D Full Tower.
- операционная система Windows 7 64-битная; DirectX 11.1;
- монитор Samsung U28D590D (28″);
- клавиатура Cougar 700K;
- драйверы AMD версии Catalyst 15.6 Omega;
- драйверы Nvidia версии 353.30;
- VSync отключен.
Список инструментов тестирования
Методику тестирования и все настройки можно посмотреть здесь.
- BioShock Infinite (Irrational Games/2K Games)
- Watch Dogs (Ubisoft)
- Grand Theft Auto V (Rockstar Games/Rockstar Games)
- The Witcher 3: Wild Hunt (CD Projekt RED)
- Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment)
- Batman: Arkham Origins (Warner Bros. Interactive Entertainment)
- 3DMark (2013) (FutureMark)
- Metro: Last Light (4A Games/Deep Silver)
- Battlefield 4 (EA Digital Illusions CE/EA)
- Dragon Age: Inquisition (BioWare/EA)
Результаты тестов: сравнение производительности
- BioShock Infinite
- Watch Dogs
- Grand Theft Auto V
- The Witcher 3: Wild Hunt
- Middle-earth: Shadow of Mordor
- Batman: Arkham Origins
- 3DMark (FireStrike) Graphics Marks
- Metro: Last Light
- Battlefield 4
- Dragon Age: Inquisition
Выводы
| Рейтинг iXBT.com | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят R9 380 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. | начало июля 2015 г. | |||
| № | Название ускорителя | Рейтинг iXBT.com | Рейтинг полез. | Цена |
| 19 | MSI R9 380 Gaming 4096 МБ, 980/980/5700 | 1370 | 469 | 292 |
| 20 | R9 380 4096 МБ, 970/970/5700 | 1370 | 474 | 289 |
| 21 | GTX 760 2048 МБ, 980—1033/6000 | 1200 | 486 | 247 |
| 22 | GTX 960 2048 МБ, 1126—1178/7000 | 1150 | 467 | 246 |
Комментарий к Рейтингам iXBT.com
Рассматриваемый ускоритель, как и референс R9 380, оказались быстрее своих конкурентов.
| Рейтинг полезности | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг полезности тех же карт получается если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей | начало июля 2015 г. | |||
| № | Название ускорителя | Рейтинг полез. | Рейтинг iXBT.com | Цена |
| 08 | GTX 760 2048 МБ, 980—1033/6000 | 486 | 1200 | 247 |
| 10 | R9 380 4096 МБ, 970/970/5700 | 474 | 1370 | 289 |
| 13 | MSI R9 380 Gaming 4096 МБ, 980/980/5700 | 469 | 1370 | 292 |
| 14 | GTX 960 2048 МБ, 1126—1178/7000 | 467 | 1150 | 246 |
Комментарий к Рейтингам полезности
А вот цена уходящего с рынка Geforce GTX 760 опустилась настолько низко, что этот ускоритель оказался лидером по «полезности» в группе.
MSI Radeon R9 380 Gaming 4G 4096 МБ 256-битной GDDR5 PCI-E, как показали наши исследования, является прекрасным решением среднего уровня в ценовом диапазоне 250—290 долларов. Будучи новинкой на рынке, он еще достаточно дорог — дороже, чем GTX 960, — однако скорость и функциональность заставляют отдать предпочтение именно продукту на базе GPU AMD (GTX 760 можно не учитывать: он уходит с рынка, продаются складские запасы). Данная карта имеет отличную тихую СО и все три самых распространенных на сегодня видеовыхода. Увеличенный до 4 гигабайт объем памяти (по сравнению с R9 285) может дать дополнительные дивиденды в некоторых современных играх в разрешении Full HD (на которое, собственно, семейство R9 380 и нацелено), хотя серьезная потребность в большом объеме локальной видеопамяти начинается с более высоких разрешений.
Вообще в целом Radeon R9 380 (как наследник Radeon R9 285) показал себя очень неплохо, имея отличные характеристики для своей цены.
Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).
В номинации «Оригинальный дизайн» (за июль 2015 года)
награду получила карта:
- MSI Radeon R9 380 Gaming 4G 4096 МБ 256-битной GDDR5 PCI-E
