Компания Albatron уже давно славится своими нестандартными подходами к выпуску видеокарт. Это выражается в том, что наряду со рядовыми изделиями по эталонному дизайну и со штатными частотами, производятся и так называемые гибриды. Вспомним про знаменитую серию GeForce4 Ti 4200 Turbo, когда эти карты выполнялись на более дорогих PCB от Ti 4600 и комплектовались более быстрой, чем положено для Ti 4200, памятью. Можно и иные примеры привести.
Причем, если иные компании, боясь гнева NVIDIA, открыто не делают подобных "разгонов" (например, Gainward свою серию Golden Sample тестирует на повышенных частотах, однако в BIOS зашиваются номинальные, только лишь поставляемая с картами утилита ExperTool позволяет увеличить частоты). А вот Albatron идет на подобный шаг уже не раз, наряду с ASUSTeK.
Перед тем, как продолжить, рекла… эээ, то есть список обзоров, ранее осветивших — что такое GeForce FX.
Теоретико-аналитические материалы и обзоры видеокарт, в которых рассматриваются функциональные особенности GPU NVIDIA GeForce FX
- Аналитический материал по особенностям архитектуры NVIDIA NV30 (GeForce FX)
- Базовый обзор NVIDIA GeForce FX 5800 Ultra (NV30) — одностраничный
- Базовый обзор NVIDIA GeForce FX 5800 Ultra (NV30) — многостраничный
- Базовый обзор NVIDIA GeForce FX 5600 Ultra (NV31) и GeForce FX 5200 Ultra (NV34) — одностраничный
- Базовый обзор NVIDIA GeForce FX 5600 Ultra (NV31) и GeForce FX 5200 Ultra (NV34) — многостраничный
- Обзор ASUS V9900 Ultra на базе NVIDIA GeForce FX 5800 Ultra — продолжение рассмотрения качества АА и анизотропии
- Обзор Gainward FX Powerpack Ultra/1000 Golden Sample и Gainward FX Powerpack Pro/660 TV/DVI на базе NVIDIA GeForce FX 5800 Ultra и 5200 — масштабирование (зависимость производительности от частоты работы CPU) GeForce FX 5800 Ultra, а также изучение производительности GeForce FX 5200
- Обзор Leadtek WinFast A300 Ultra MyVIVO на базе NVIDIA GeForce FX 5800 Ultra — продолжение изучения зависимости производительности GeForce FX 5800 Ultra от частоты работы CPU в тяжелых режимах при АА и анизотропии
- Обзор MSI FX5800 Ultra-TD8X на базе NVIDIA GeForce FX 5800 Ultra
- Обзор видеокарт на базе NVIDIA GeForce FX 5200 производства Albatron, Chaintech, Gainward, InnoVision, Leadtek, Palit и Prolink
- Обзор видеокарт на базе NVIDIA GeForce FX 5200/5600 производства ASUSTeK
- Обзор видеокарты MSI FX5600-VTDR128 (MS-8912) на базе NVIDIA GeForce FX 5900
- Обзор видеокарт на базе NVIDIA GeForce FX 5200 Ultra производства Albatron, Leadtek и MSI
- Обзор Prolink PixelView GeForce FX 5600 256MB Golden Limited на базе NVIDIA GeForce FX 5600
- Обзор Gainward FX PowerPack Ultra/760 XP Golden Sample на базе NVIDIA GeForce FX 5900 (new revision)
- Обзор видеокарт на базе NVIDIA GeForce FX 5600 производства AOpen и Soltek
- Обзор Leadtek WinFast A310 Ultra MyVIVO на базе NVIDIA GeForce FX 5600 Ultra (350MHz revision)
- Обзор MSI FX5900-VTD128 на базе NVIDIA GeForce FX 5900 — "Продолжаем вертеть 3DMark-ом 2003…" (расследование плодов "сотрудничества" NVIDIA и FutureMark в свете уже известных событий с подписанием "мирного" соглашения)
- Обзор ASUS V9950 128MB на базе NVIDIA GeForce FX 5900 — исследование скорости в игровых тестах
Итак, мы остановились на то, что продукция компании Albatron может быть подчас нестандартной и тем самым очень привлекательной, особенно для оверклокеров.
Однако среди новинок есть и нечто такое, что вызывает не то, что недоумение, а даже шок. Но обо всем по порядку. Платы
| Все карты имеют интерфейс AGP x8/x4/x2, 128 МБ памяти DDR SDRAM (кроме Albatron Gigi GeForce FX 5600EQ 256MB, а также Albatron Gigi GeForce FX 5800 128MB, которая оснащена DDR-II памятью), размещенной в 8-ми микросхемах на лицевой и оборотной сторонах PCB (у Albatron Gigi GeForce FX 5600EQ 256MB — только на лицевой). | |
|---|---|
| Albatron Gigi GeForce FX 5600EQ 256MB | |

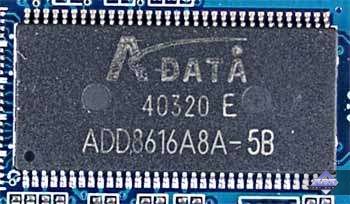

| Микросхемы памяти производства A-Data. Время выборки у микросхем памяти 5ns, что соответствует частоте работы 200 (400) МГц, на которой память и работает. Частота работы GPU — 325 MHz. Прошу обратить внимание на то, что у данной карты сильно понижена частота работы памяти относительно номинала 275 (550) МГц. К огромному сожалению, ни на коробке, ни на сайте фирмы нет ни слова о данном прискорбном факте. |  |
| Albatron Gigi GeForce FX 5600P Turbo 128MB | |

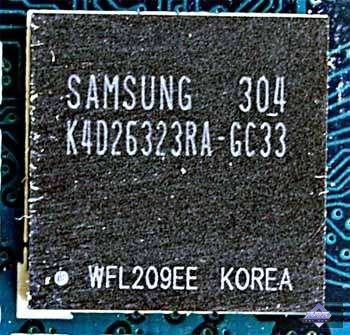

| Микросхемы памяти Samsung. Время выборки у микросхем памяти 3.3ns, что соответствует частоте работы 300 (600) МГц, на которой память и работает. Частота работы GPU — 325 MHz. А данная карта и получила суффикс Turbo благодаря повышенной частоте работы памяти (300 МГц против номинала в 275). |  |
| Albatron Gigi GeForce FX 5600 Ultra 128MB (350MHz version) | |

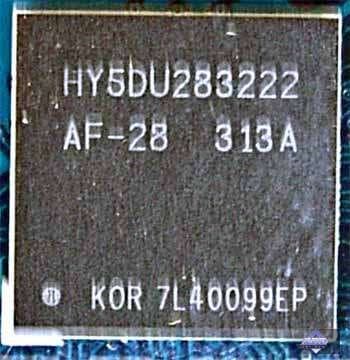

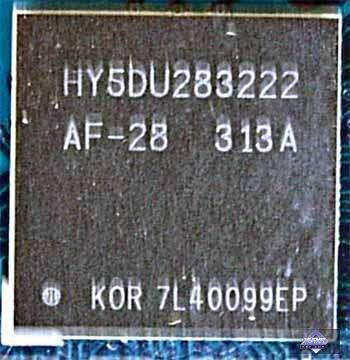

| Микросхемы памяти производства Hynix. Время выборки у микросхем памяти 2.8ns, что соответствует частоте работы 350 (700) МГц, на которой память и работает. Частота работы GPU — — 350 MHz. Отметим, что это первый вариант 5600 Ultra, выпущенный еще весной. NVIDIA ныне рекламирует 5600 Ultra на 400 МГц. |  |

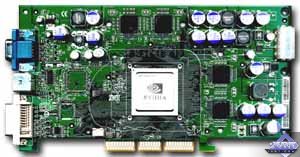

| Albatron Gigi GeForce FX 5800 128MB | |

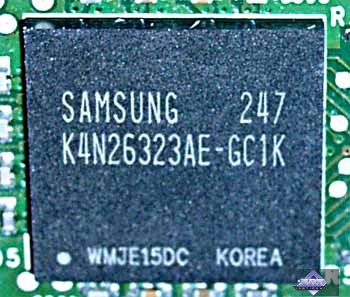

| Микросхемы памяти производства Samsung. Время выборки у микросхем памяти 1.8ns, что соответствует частоте работы примерно 520 (1040) МГц, память работает на частоте 400 (800) MHz. Частота работы GPU — 400 MHz. |  |

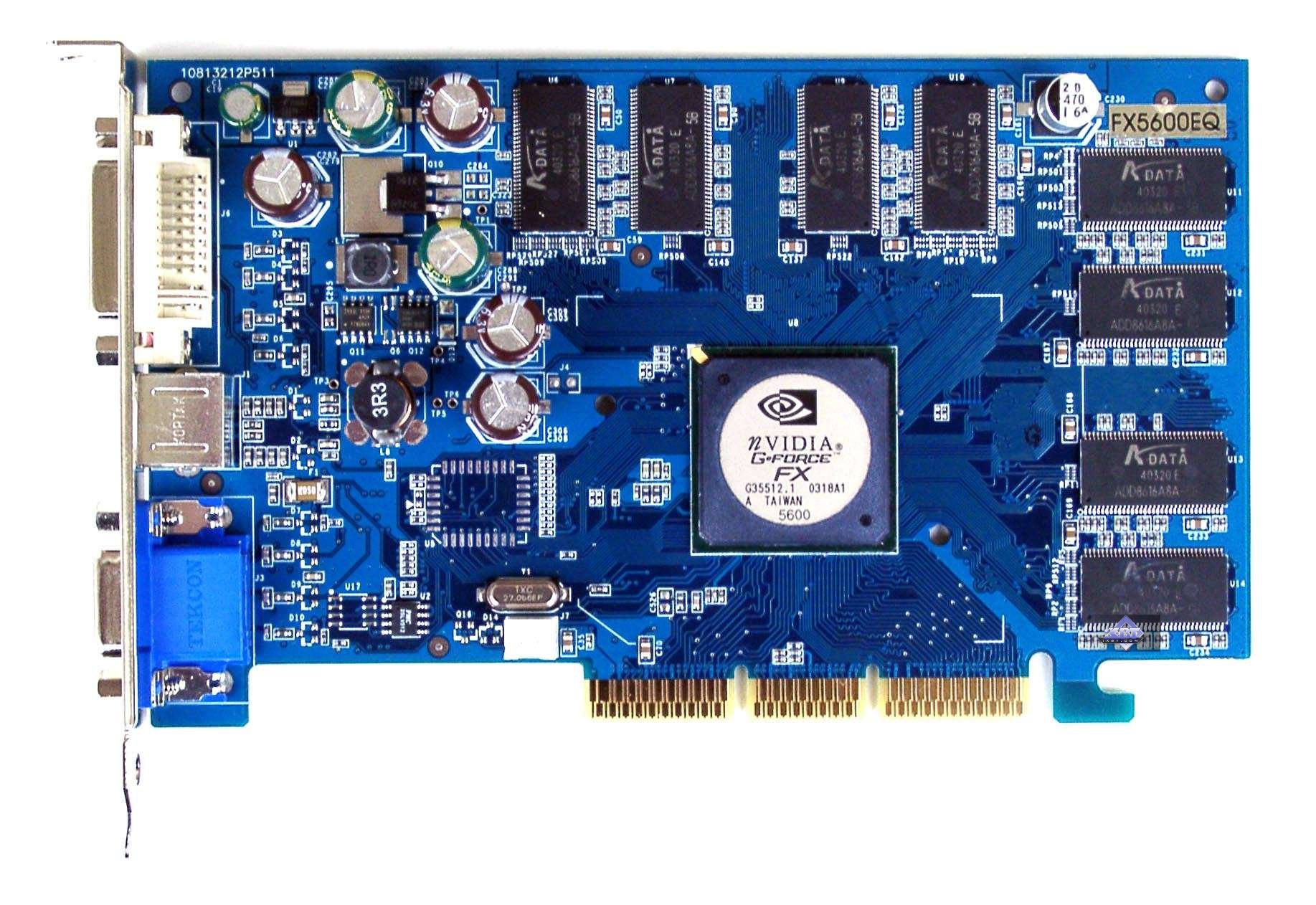

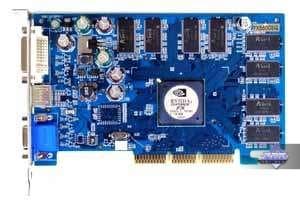

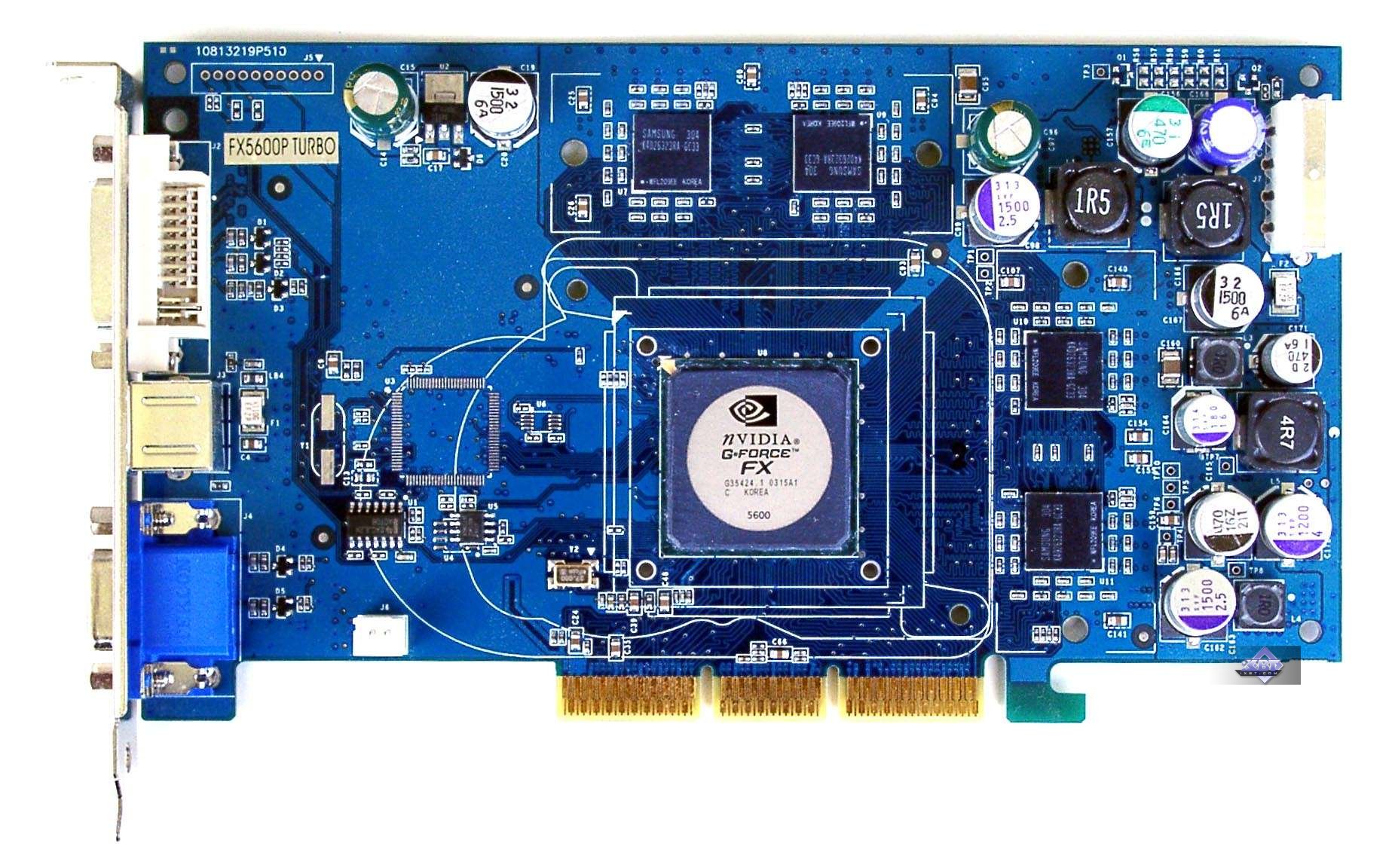

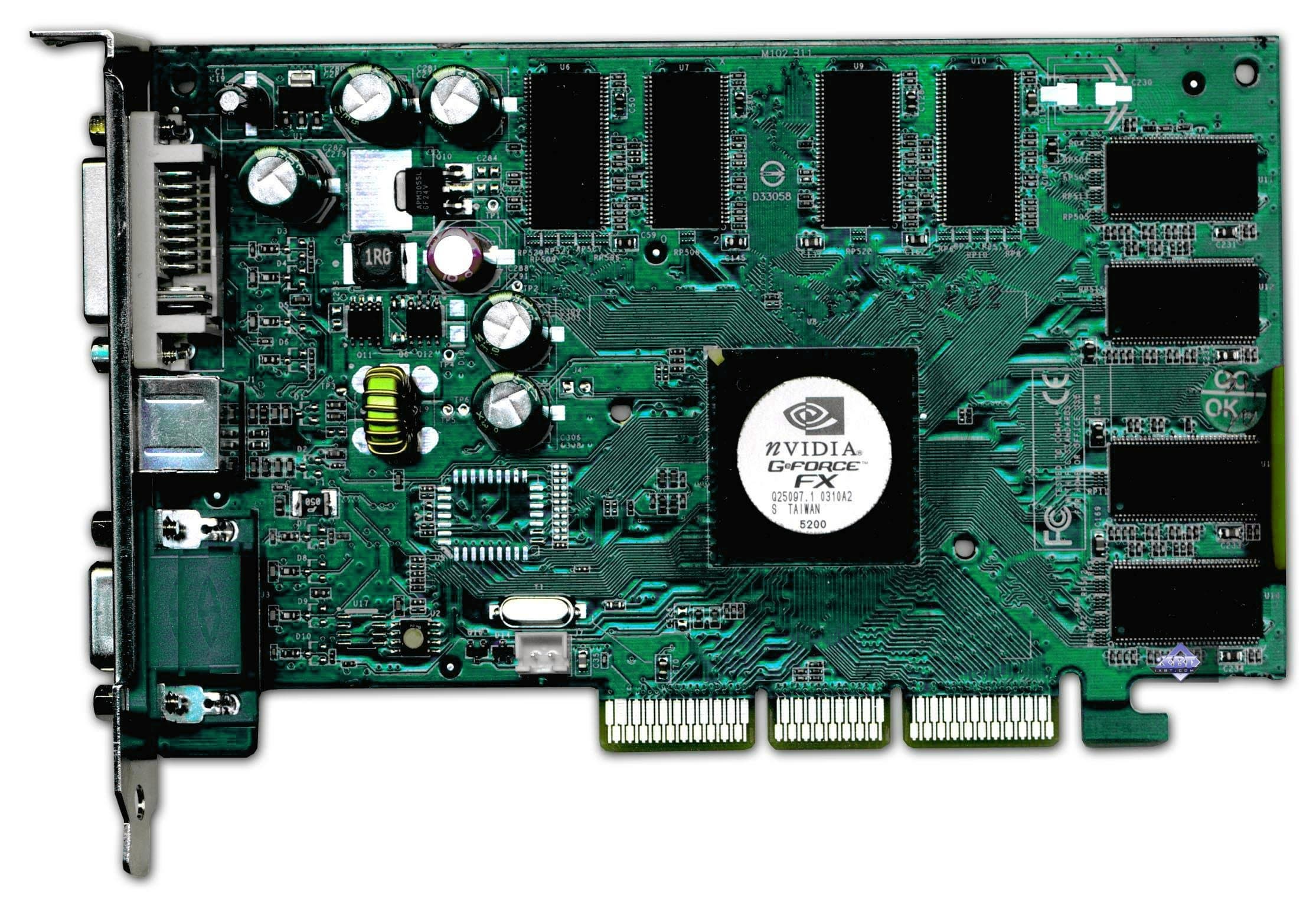

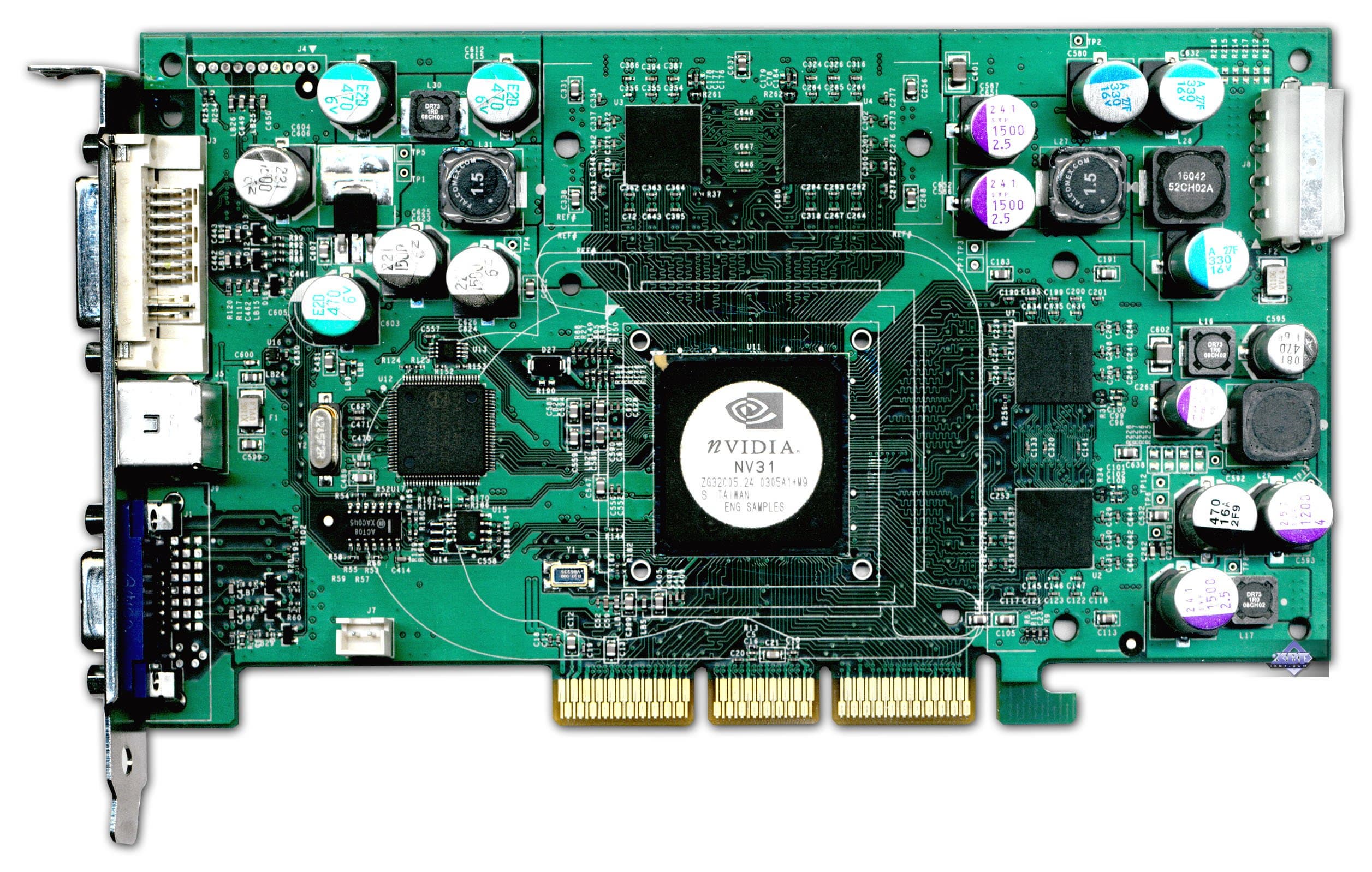

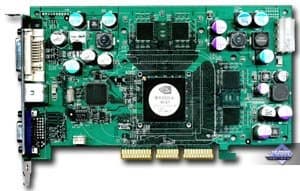

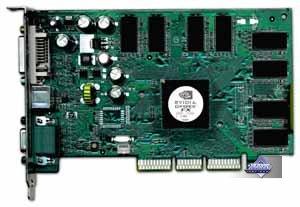

| Сравнение с эталонным дизайном, вид спереди | |
|---|---|
| Albatron Gigi GeForce FX 5600EQ 256MB | Reference card NVIDIA GeForce FX 5200 |
 |  |
 | |

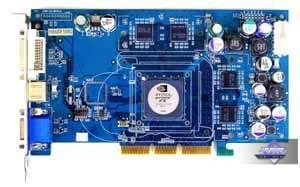

| Albatron Gigi GeForce FX 5600P Turbo 128MB | Reference card NVIDIA GeForce FX 5600 Ultra |
 |  |
 | |
| Albatron Gigi GeForce FX 5600 Ultra 128MB (350MHz version) | |
 | |
 | |

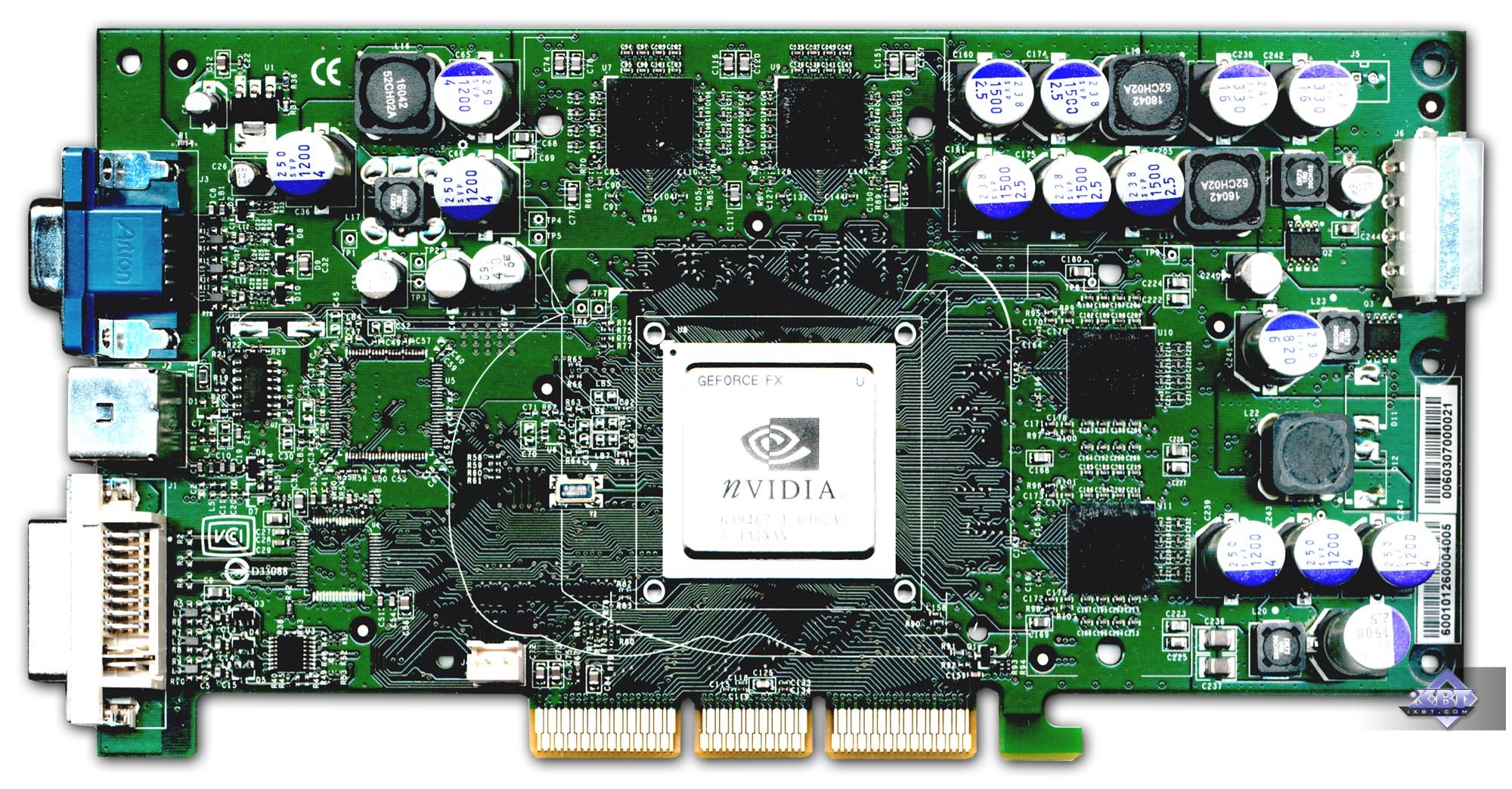

| Albatron Gigi GeForce FX 5800 128MB | Reference card NVIDIA GeForce FX 5800 |
 |  |

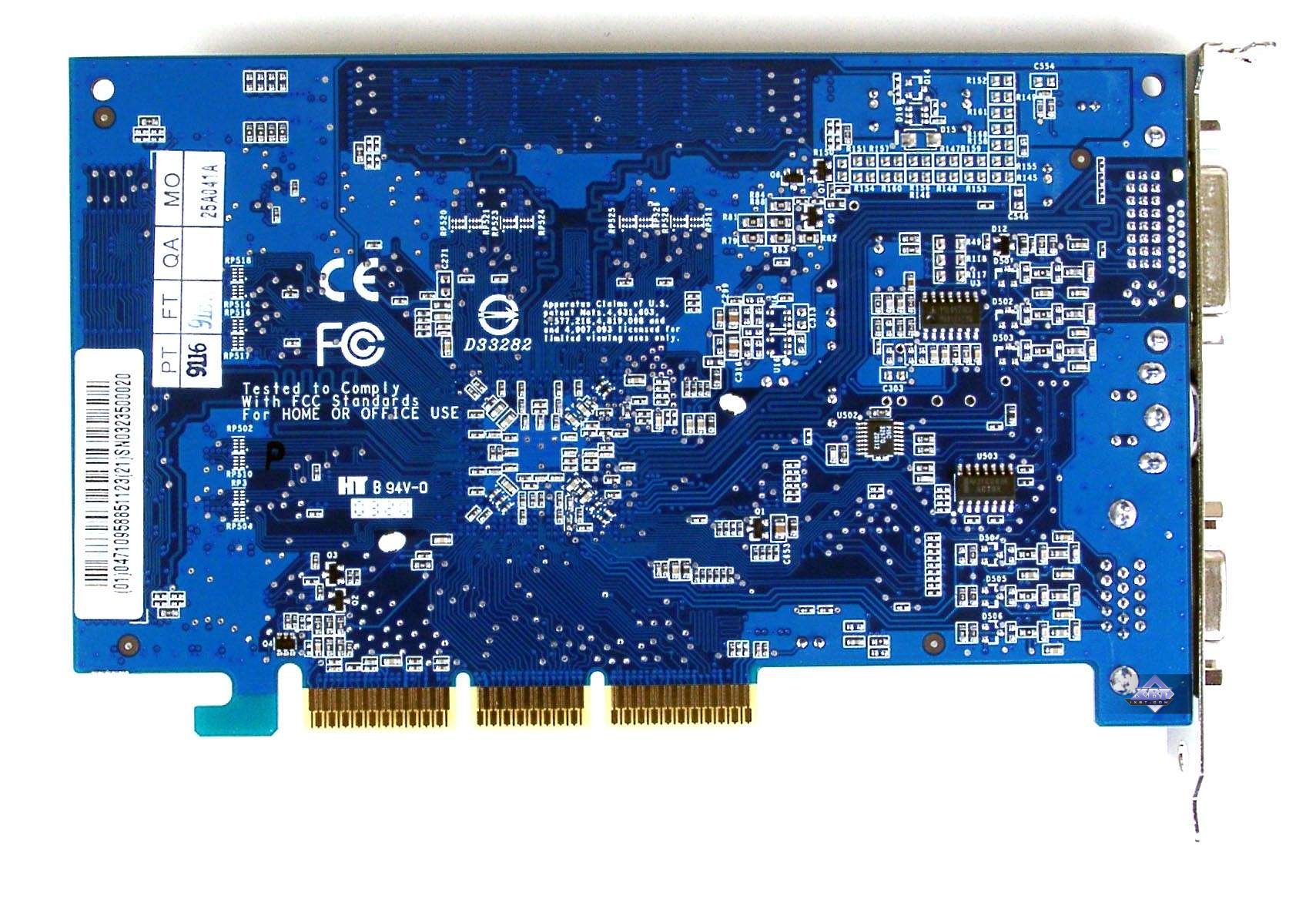

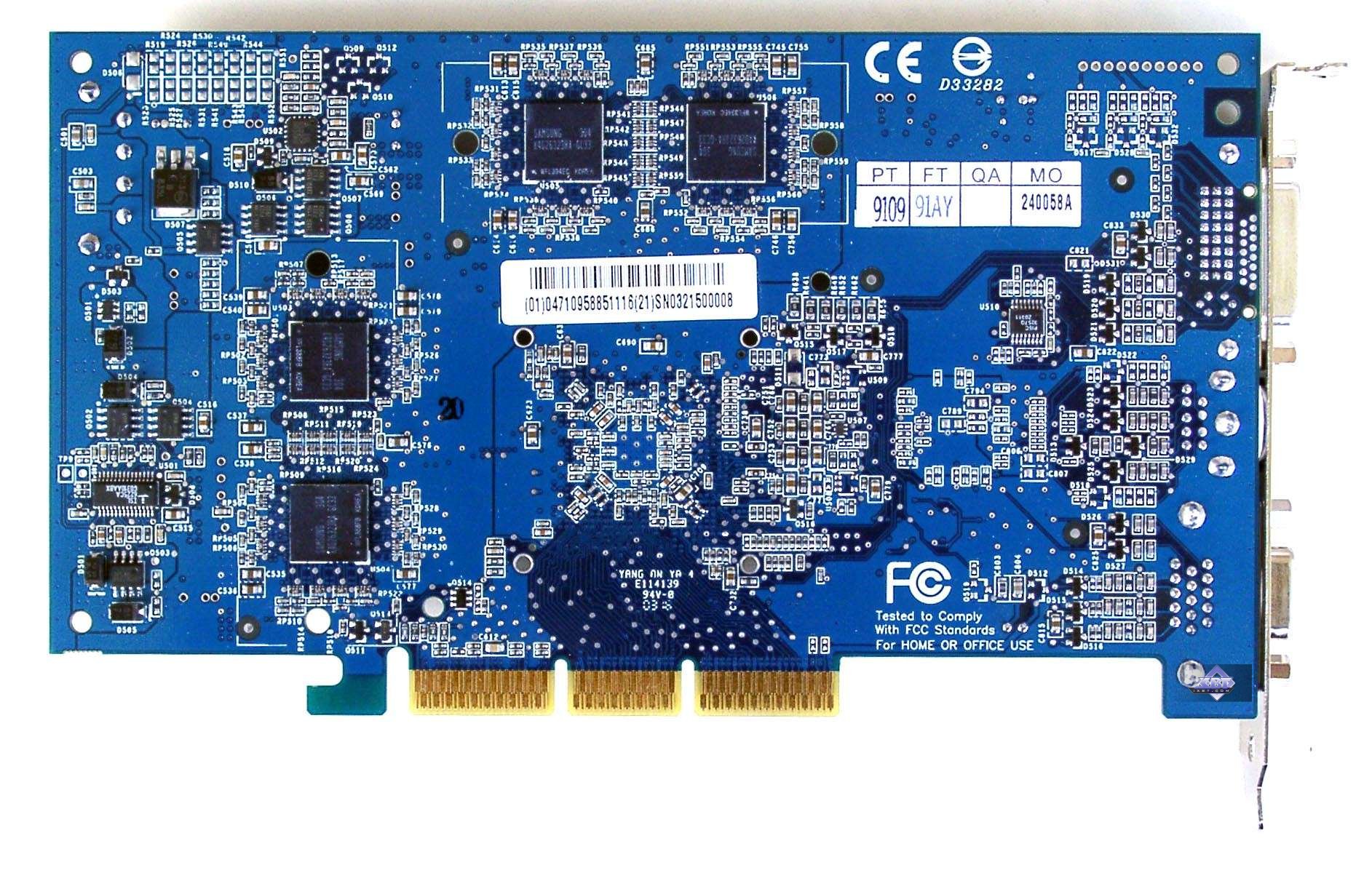

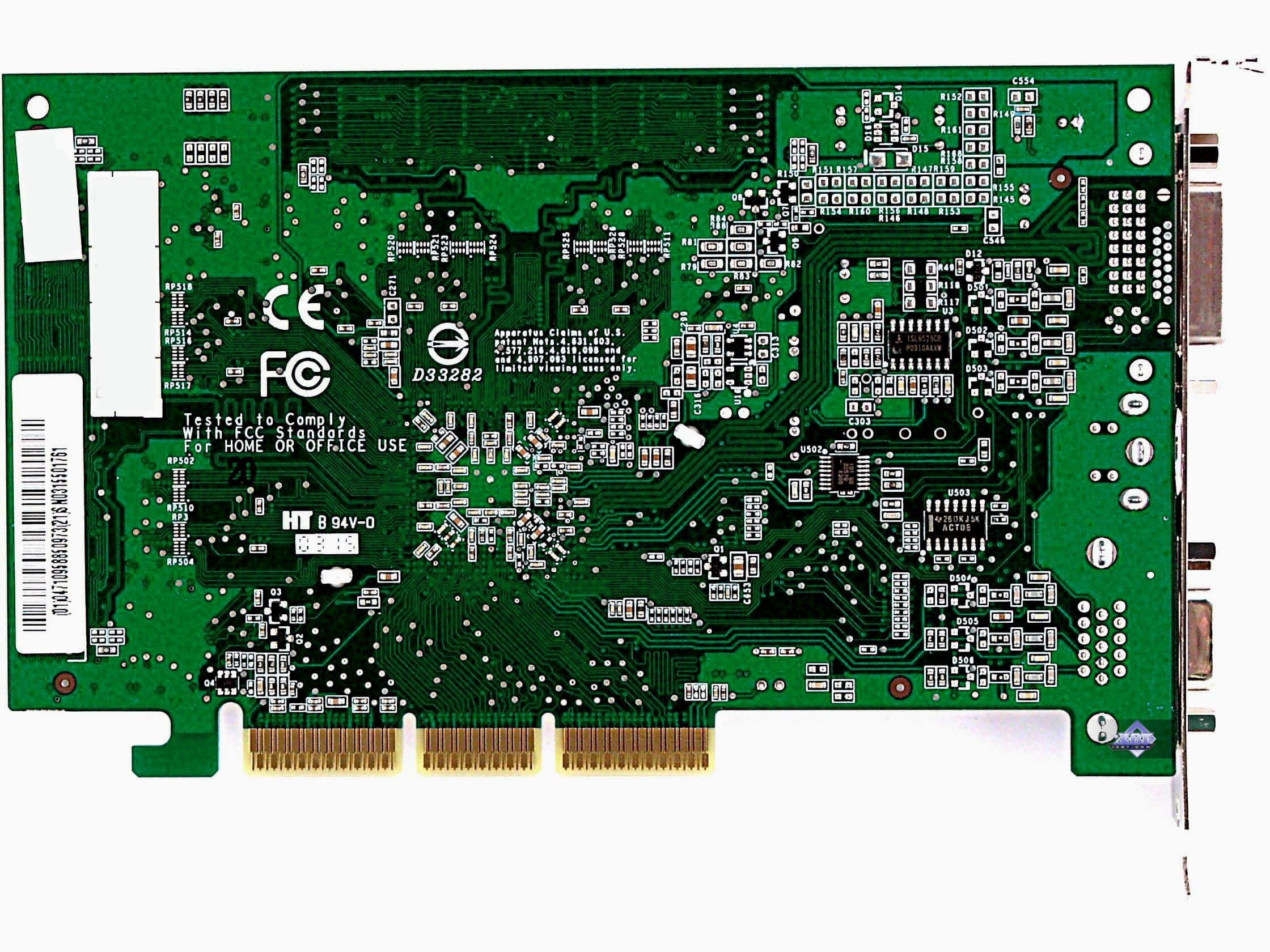

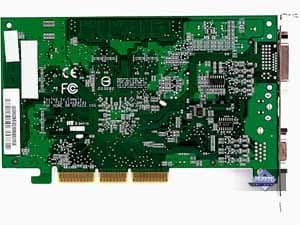

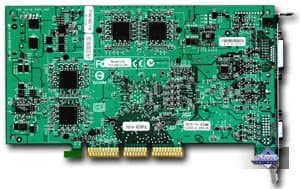

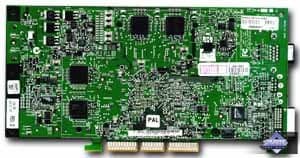

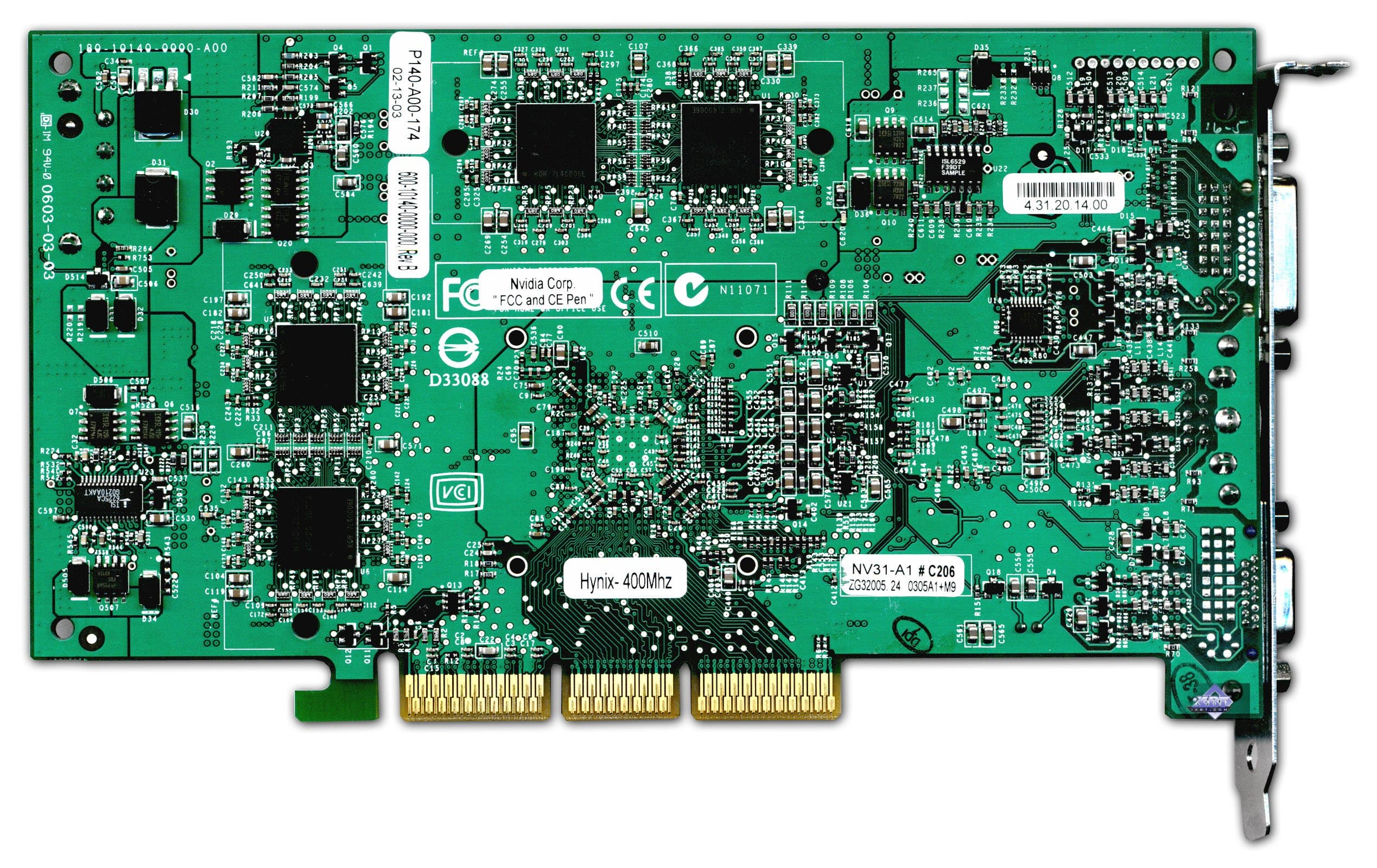

| Сравнение с эталонным дизайном, вид сзади | |
|---|---|
| Albatron Gigi GeForce FX 5600EQ 256MB | Reference card NVIDIA GeForce FX 5200 |
 |  |

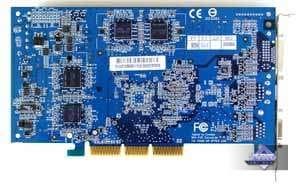

| Albatron Gigi GeForce FX 5600P Turbo 128MB | Reference card NVIDIA GeForce FX 5600 Ultra |
 |  |
 | |
| Albatron Gigi GeForce FX 5600 Ultra 128MB (350MHz version) | |
 | |
 | |

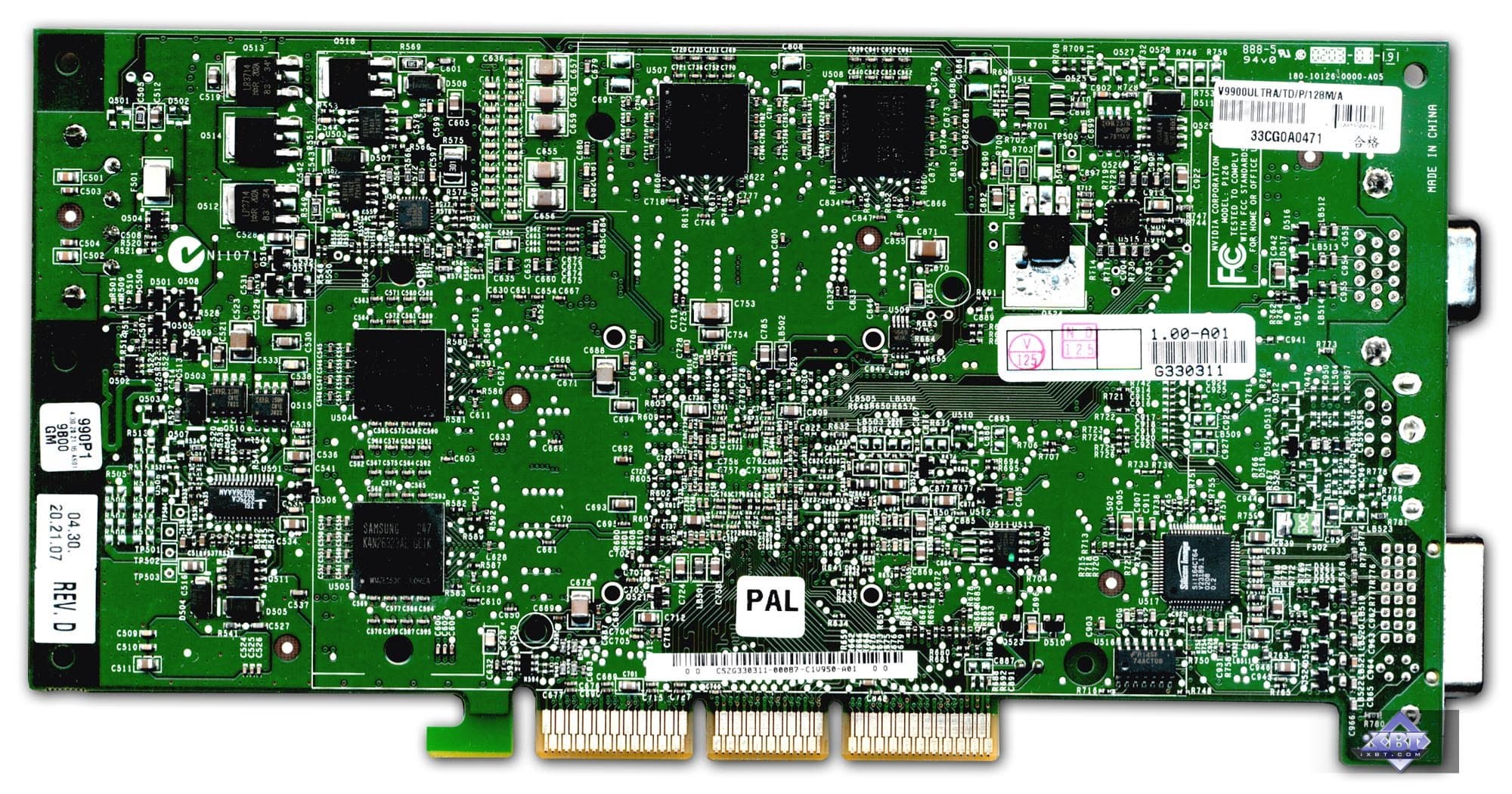

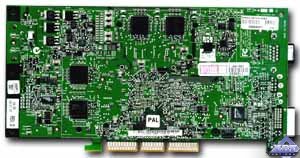

| Albatron Gigi GeForce FX 5800 128MB | Reference card NVIDIA GeForce FX 5800 |
 |  |
Итак, что мы видим? Прежде всего то, что сравнивались почти все карты, кроме последней, не с аналогами из reference. Почему? А фотографии сами отвечают на это. Посмотрите, Albatron Gigi GeForce FX 5600EQ 256MB выполнена на базе PCB от FX 5200! Это как раз тот случай, о котором я выше писал — шок. FX 5600 сделать на базе 5200, снабдить при этом никому не нужным объемом памяти в 256 мегабайт, да еще память поставить "наиотстойнейшую". Это же как надо думать и чем, чтобы 5ns памятью комплектовать FX 5600! С точки зрения компании — ясно все: PCB очень дешева, память также дешевая, хоть и 256 мегабайт, в целом себестоимость наверняка даже ниже, чем у рядовых FX 5600 — карт, зато можно "чайникам" это продавать по высоким ценам, мотивируя, что там 256 мегабайт!
Да, к сожалению, таковых пользователей, считающих, что супербольшие объемы видеопамяти дают карте больше скорости, достаточно много. На таковых данный продукт и рассчитан. В диаграммах ниже вы увидите, каковы могут быть скорости у такой платы.
Что касается других карт, что мы видим повтор ситуации с Ti 4200P Turbo у Albatron Gigi GeForce FX 5600P Turbo 128MB, когда рядовой 5600 произведен на PCB от более старшей модели (5600 Ultra) и снабжен более быстрой (3.3ns) памятью чем положено (3.6ns). Разумеется, частоты по памяти выше — 300 (600) МГц. А непосредственно сама карта на базе FX 5600 Ultra имеет положенные для первоначально объявленного выпуска 5600 Ultra частоты 350/350 (700) МГц. Я уже рассуждал о том, что NVIDIA своими непоследовательными действиями по изменению характеристик одного и того же продукта спутала многих пользователей (об этом можно почитать тут и тут).
Что касается Albatron Gigi GeForce FX 5800 128MB, то это просто копия reference card. Ничем особенным не выделяется.

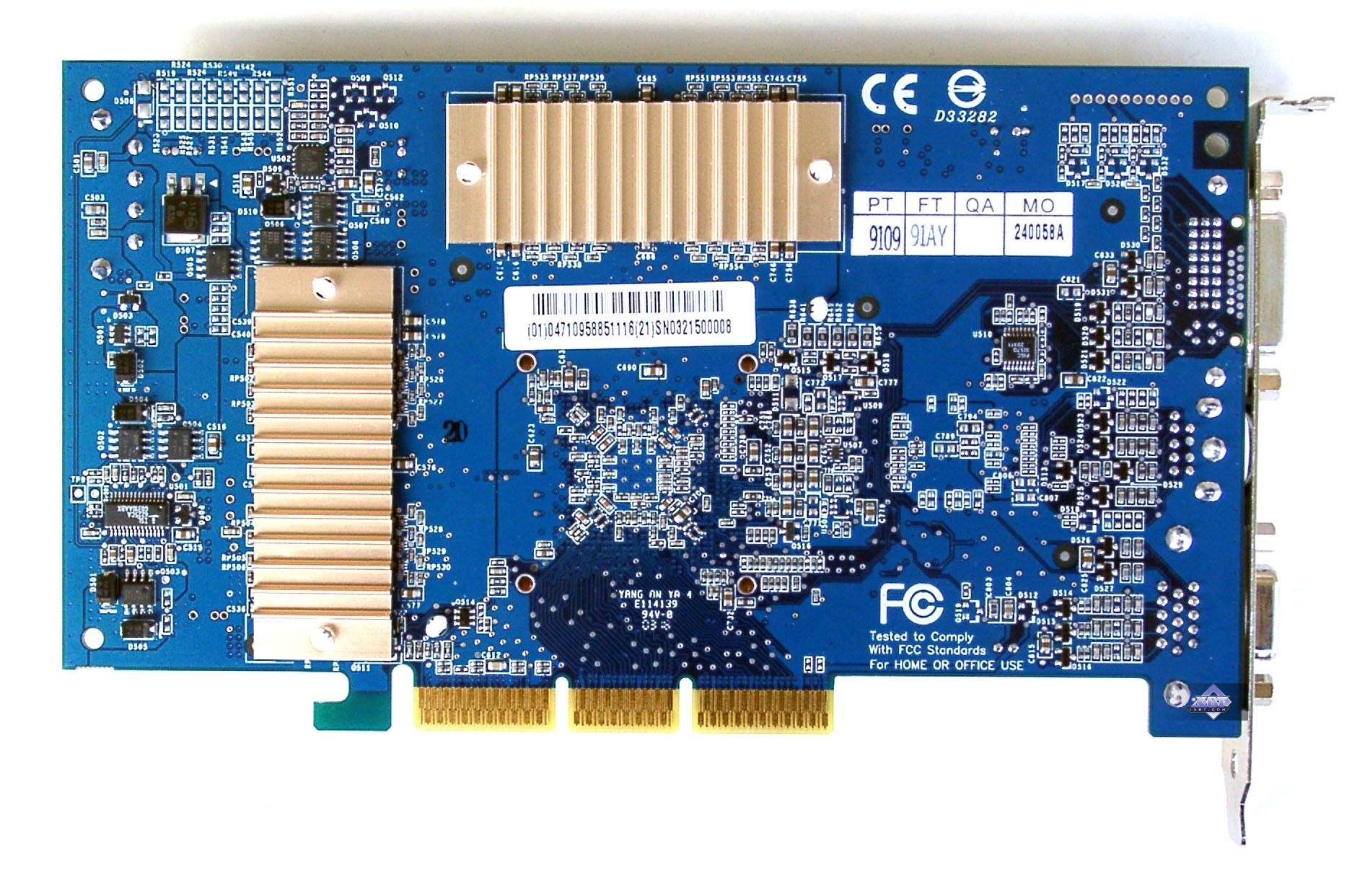

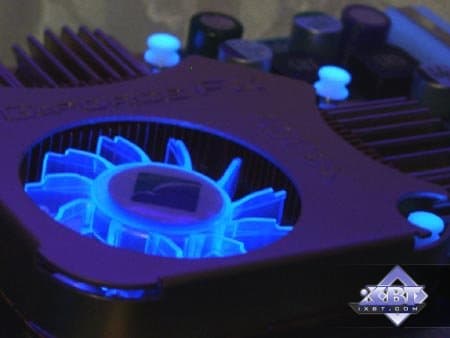

Рассмотрим системы охлаждения.

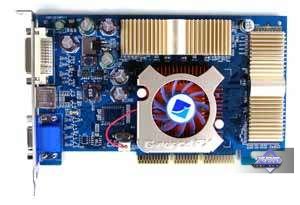

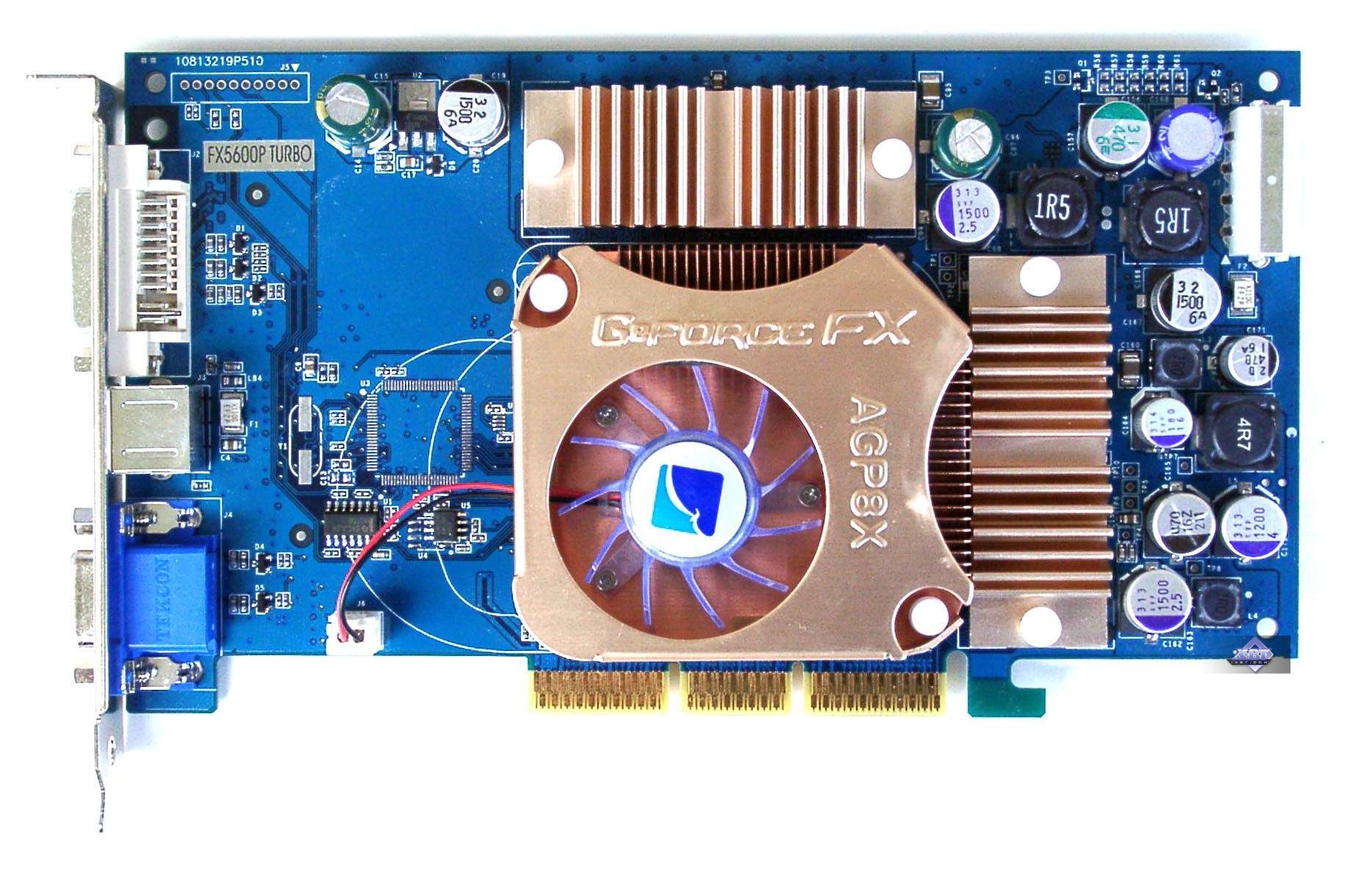

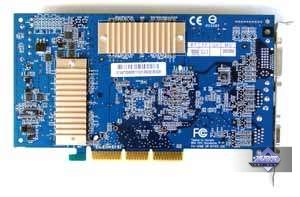

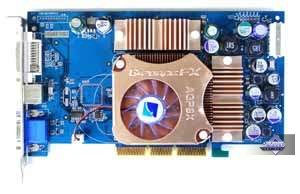

| Albatron Gigi GeForce FX 5600EQ 256MB; Albatron Gigi GeForce FX 5600P Turbo 128MB; Albatron Gigi GeForce FX 5600 Ultra 128MB (350MHz version) | |
|---|---|

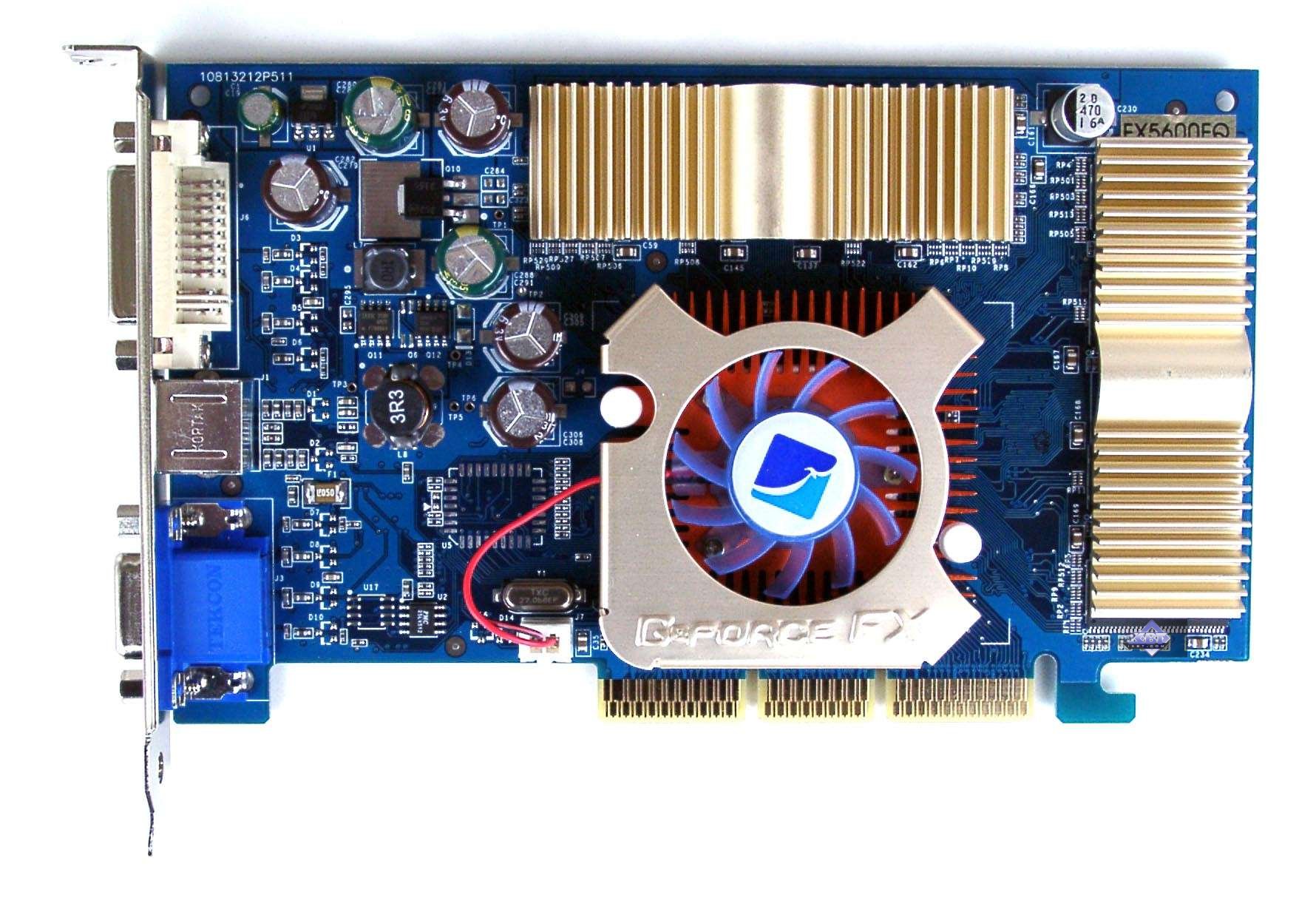

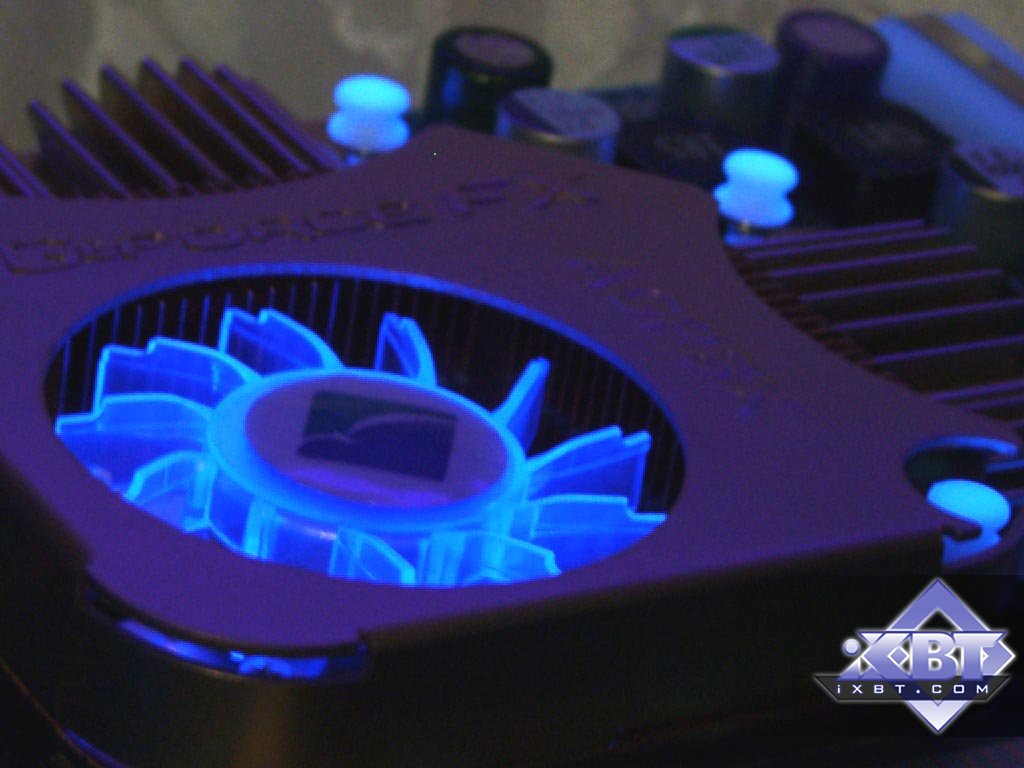

| Все три карты на базе FX 5600 имеют одинаковую систему охлаждения, состоящую из центрального кулера (закрытый радиатор с медным основанием) и радиаторов для охлаждения микросхем памяти. На вентиляторе лопасти покрыты специальной краской, светящейся в ультрафиолетовых лучах (см. первый снимок в этой статье). |  |

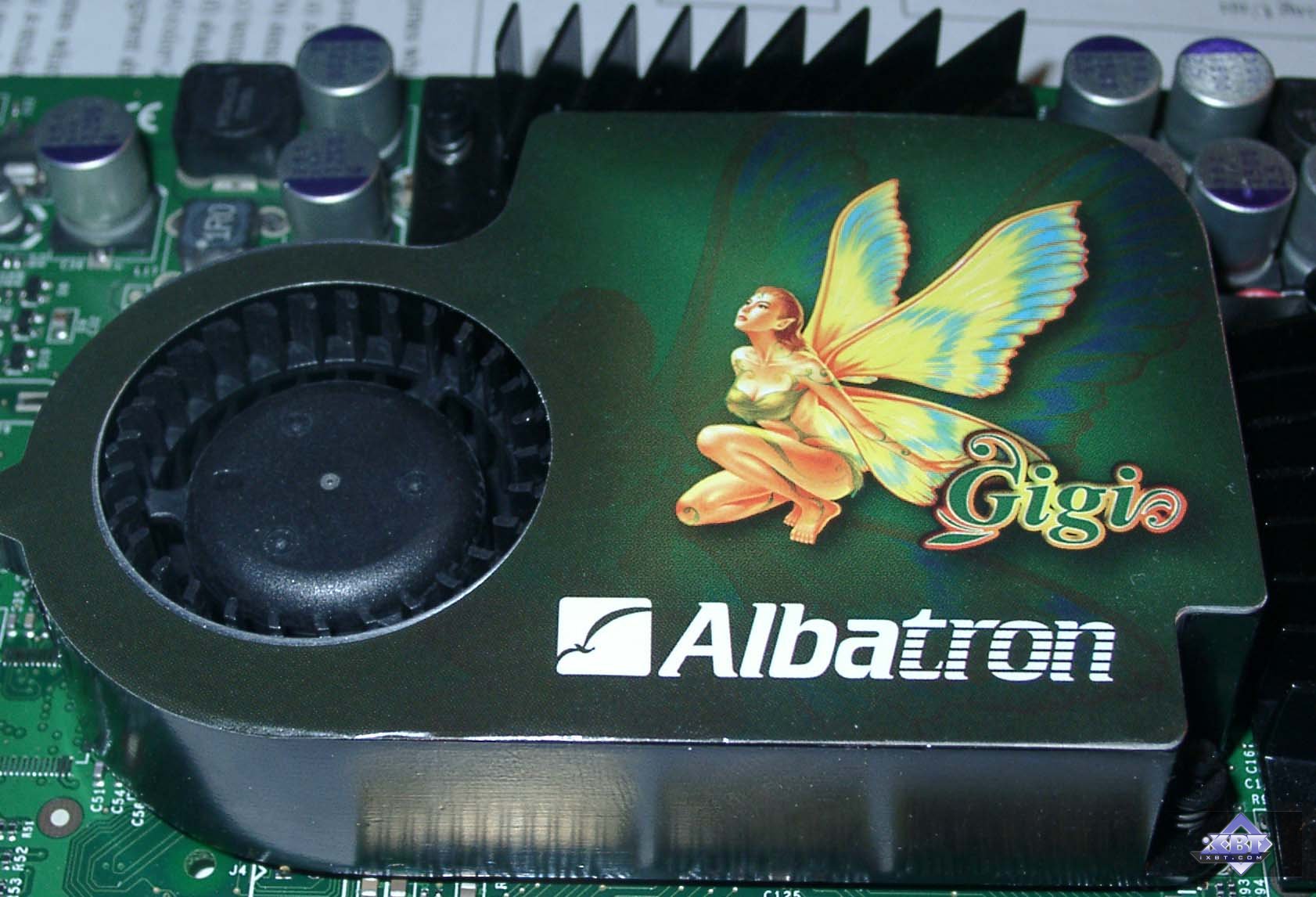

| Albatron Gigi GeForce FX 5800 128MB | |
| Референс кулер, только с фирменной наклейкой от Albatron. Напомню, что он сильно шумит при включении компьютера, а в процессе работы вращается на медленных оборотах, включаясь на полные только при перегреве процессора (а не при запуске 3D-приложения). В целом карта шумноватая, но не сильно. Надо иметь в виду, что кулер широкий и потому плата занимает два слота. |  |

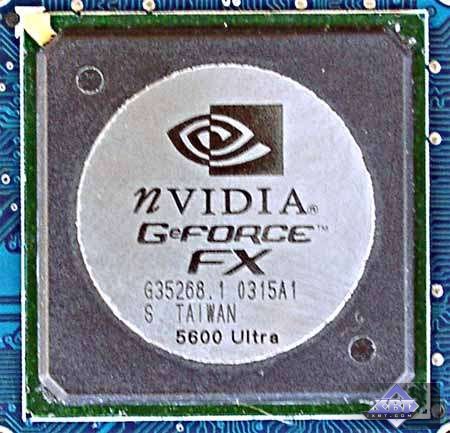

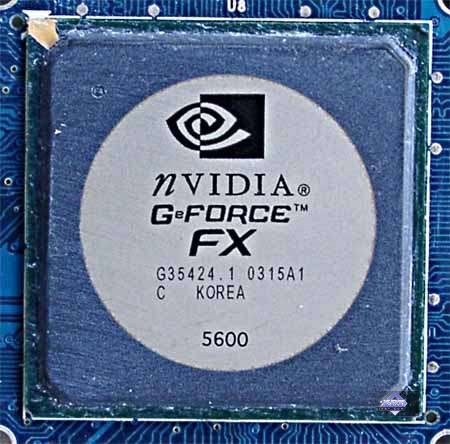

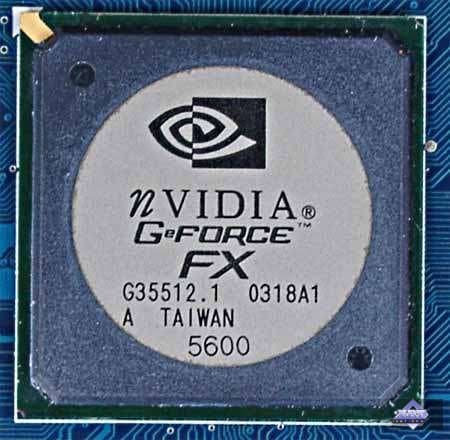

Под кулерами можно найти сами процессоры.
Albatron Gigi GeForce FX 5600EQ 256MB
Albatron Gigi GeForce FX 5600P Turbo 128MB
Albatron Gigi GeForce FX 5600 Ultra 128MB (350MHz version)
Рассмотрим комплекты поставок:
| Albatron Gigi GeForce FX 5600EQ 256MB; Albatron Gigi GeForce FX 5600P Turbo 128MB; Albatron Gigi GeForce FX 5600 Ultra 128MB (350MHz version); Albatron Gigi GeForce FX 5800 128MB | |
|---|---|
| В комплект поставки входят: руководство пользователя, диск с драйверами и утилитами, WinDVD, две очень старые игры, переходник S-Video-to-RCA и удлинитель TV. |  |
Все видеокарты поставляются в retail-упаковках.
| Albatron Gigi GeForce FX 5600EQ 256MB | |
|---|---|
| Все коробки выполнены в едином стиле. |  |
| Albatron Gigi GeForce FX 5600P Turbo 128MB | |
| (почему-то на младших моделях от зеркальной поверхности коробок отказались) |  |
| Albatron Gigi GeForce FX 5600 Ultra 128MB (350MHz version) | |
| Отличия только в наклейках на лицевой стороне. |  |
| Albatron Gigi GeForce FX 5800 128MB | |
| А вот старшая модель FX 5800 имеет более симпатичную коробку с глянцем. |  |
На этом рассмотрение особенностей карт мы заканчиваем.
Разгон
| Albatron Gigi GeForce FX 5600EQ 256MB | 325/400 -> 352/410 MHz (разгона нет по сути) |
|---|---|
| Albatron Gigi GeForce FX 5600P Turbo 128MB | 325/600 -> 360/680 MHz |
| Albatron Gigi GeForce FX 5600 Ultra 128MB (350MHz version) | 350/700 -> 415/810 MHz |
| Albatron Gigi GeForce FX 5800 128MB | 400/800 -> 500/1000 MHz |
Подчеркну два важных момента:
Установка и драйверы
Конфигурации тестовых стендов:
- Компьютер на базе Pentium 4 3200 MHz:
- процессор Intel Pentium 4 3200 МГц;
- системная плата DFI LANParty Pro875 (i875P);
- оперативная память 1024 MB DDR SDRAM;
- жесткий диск Seagate Barracuda IV 40GB;
- операционная система Windows XP SP1; DirectX 9.0a;
- мониторы ViewSonic P810 (21") и ViewSonic P817 (21").
- драйверы NVIDIA версии 44.65.
VSync отключен, технология S3TC ОТКЛЮЧЕНА в приложениях.
Результаты тестов
Перед тем, как кратко дать оценку качеству в 2D, я еще раз дам пояснение, что на настоящий момент НЕТ полноценной методики объективной оценки этого параметра по следующим причинам:
- Практически у всех современных 3D-акселераторов качество 2D может сильно зависеть от конкретного экземпляра, а отследить все карты невозможно физически;
- Качество 2D зависит не только от видеокарты, но и от монитора, соединительного кабеля;
- В последнее время огромное влияние на этот параметр стали оказывать связки: монитор-карта, то есть, встречаются мониторы, "не дружащие" с теми или иными видеокартами.
Что касается протестированных экземпляров, то совместно с ViewSonic P817 и кабелем BNC Bargo платы продемонстрировали отменное качество в следующих разрешениях и частотах:
| Albatron Gigi GeForce FX 5600EQ 256MB | 1600x1200x75Hz, 1280x1024x120Hz, 1024x768x120Hz (с качеством все удовлетворительно) |
|---|---|
| Albatron Gigi GeForce FX 5600P Turbo 128MB | 1600x1200x85Hz, 1280x1024x120Hz, 1024x768x120Hz (качество на хорошем уровне) |
| Albatron Gigi GeForce FX 5600 Ultra 128MB (350 MHz version) | 1600x1200x85Hz, 1280x1024x120Hz, 1024x768x160Hz (с качеством все в порядке!) |
| Albatron Gigi GeForce FX 5800 128MB | 1600x1200x85Hz, 1280x1024x100Hz, 1024x768x120Hz (аналогично) |
Результаты тестов: сравнение производительности исследуемых карт
В качестве инструментария мы использовали:
- Return to Castle Wolfenstein (MultiPlayer) (id Software/Activision) — OpenGL, мультитекстурирование, Checkpoint-demo, настройки тестирования — все на максимально возможном уровне, S3TC OFF, конфигурации можно скачать тут
- Serious Sam: The Second Encounter v.1.05 (Croteam/GodGames) — OpenGL, мультитекстурирование, Grand Cathedral demo, настройки тестирования: quality, S3TC OFF
- Unreal Tournament 2003 Demo (Digital Extreme/Epic Games) — Direct3D, Vertex Shaders, Hardware T&L, Dot3, cube texturing, качество по умолчанию
- Code Creatures Benchmark Pro (CodeCult) — игровой тест, демонстрирующий работу платы в DirectX 8.1, Shaders, HW T&L.
- RightMark 3D v.0.4 (одна из игровых сцен) — DirectX 8.1, Dot3, cube texturing, shadow buffers, vertex and pixel shaders (1.1, 1.4).
Сводные диаграммы производительности видеокарт на последних версиях драйверов за июнь 2003 года
Красным цветом на диаграммах выделены разогнанные видеокарты, после значка o/c (overclocked, разгон) указаны частоты разгона.
- 1. Return to Castle Wolfenstein —
- 2. Unreal Tournament 2003 DEMO —
- 3. Codecreatures Benchmark Pro
- 4. 3DMark2001, Game2 Low Details (Dragothic)
- 5. Serious Sam: The Second Encounter
- 6. RightMark 3D
Выводы
- Albatron Gigi GeForce FX 5600EQ 256MB — это выпуск заведомо сильно медленной карты без оповещения о комплектации изделия тормозной памятью. При условии, что цена опустится до уровня, соответствующего производительности этого ускорителя, карта может быть востребована.
- Albatron Gigi GeForce FX 5600P Turbo 128MB — нечто среднее между 5600 и 5600 Ultra. При условии соответствия цены тому, что карта умеет, продукт будет прекрасным выбором для middle-end решений;
- Albatron Gigi GeForce FX 5600 Ultra 128MB (350 MHz version) — продукт, претендующий на верхние места в middle-секторе. Наши предыдущие исследования показали, что эта карта может соперничать с GeForce4 Ti 4600 при активных АА и/или анизотропии, поэтому стоит обратить на нее внимание желающим приобрести акселератор уровня Ti 4600/ RADEON 9500 PRO;
- Albatron Gigi GeForce FX 5800 128MB — изделие, находящееся на уровне распродажи складов, поскольку выпуск FX 5800 давно прекращен. При условии снижения цены ниже $300 карта вполне даже хороша (шумность кулера несколько портит картину);
Хочу отметить, что у всех продуктов, что мы рассмотрели — великолепное качество исполнения!
Более полные сравнительные характеристики видеокарт этого и других классов вы можете увидеть также в наших 3DGiТогах.
В заключение я еще раз напомню, что в драйверах NVIDIA/ATI могут содержаться "заточки" под тот или иной тест, поэтому при сравнении ускорителей надо иметь в виду, что какая-то доля производительностей видеокарт является заслугой хитроумных драйверописателей, а не самих акселераторов.
