Компания Thecus, основанная десять лет назад, является видным игроком на рынке сетевых накопителей. Мы не раз рассматривали различные ее решения, но только сейчас нам представилась возможность оценить преимущества сетевого накопителя корпоративного класса в полной мере. Отметим, что в линейке систем хранения данных Thecus присутствуют и более производительные модели, предназначенные для установки в серверные стойки и являющиеся достаточно узкоспециализированными устройствами.

Сетевой накопитель Thecus N7710-G

В нашей статье речь пойдет о сетевом накопителе Thecus N7710-G, который является флагманом в линейке сетевых накопителей в башенном исполнении для SMB-сегмента. Этот сетевой накопитель является очень функциональным как с аппаратной, так и с программной точки зрения. Поддержка различных типов RAID-массивов (0, 1, 10, 5, 6, 50), стационарная установка 7 SATA-дисков, доступ к информации по протоколам iSCSI/Samba/NFS, совместимость с серверами виртуализации VMware, три сетевых интерфейса с возможностью агрегации канала, интеграция с другими NAS Thecus, интерфейсы USB 3.0, а также мощная аппаратная платформа и адекватная цена — все это очевидные плюсы Thecus N7710-G. Эта модель имеет трех братьев: Thecus N7710, Thecus N7510 и Thecus N7700 Pro v2. Если первая модель является точной копией Thecus N7710-G как по внешнему виду, так и по аппаратной конфигурации, и отличием является отсутствие 10-гигабитного сетевого адаптера, то две другие походят на Thecus N7710-G только внешностью, а начинка в них совершенно иная. Напомним, что несколько лет назад мы уже рассматривали подобный 7-дисковый накопитель Thecus N7700 Pro, который имел несколько другую аппаратную платформу. Новая модель Thecus N7710-G, пришедшая на смену серии N7700, отличается мощной аппаратной начинкой, более широкими функциональными возможностями и имеет установленный 10-гигабитный сетевой адаптер. Для тестирования этой модели нам был предоставлен отдельный сетевой адаптер Thecus C10GTR, что позволило раскрыть потенциал этой модели. Впрочем, обо всем по порядку.

Оглавление

Комплект поставки и внешний вид

Сетевой накопитель Thecus N7710-G

Сетевой накопитель Thecus N7710-G поставляется в коробке, сопоставимой по размеру с небольшим ПК.

Сетевой накопитель Thecus N7710-G

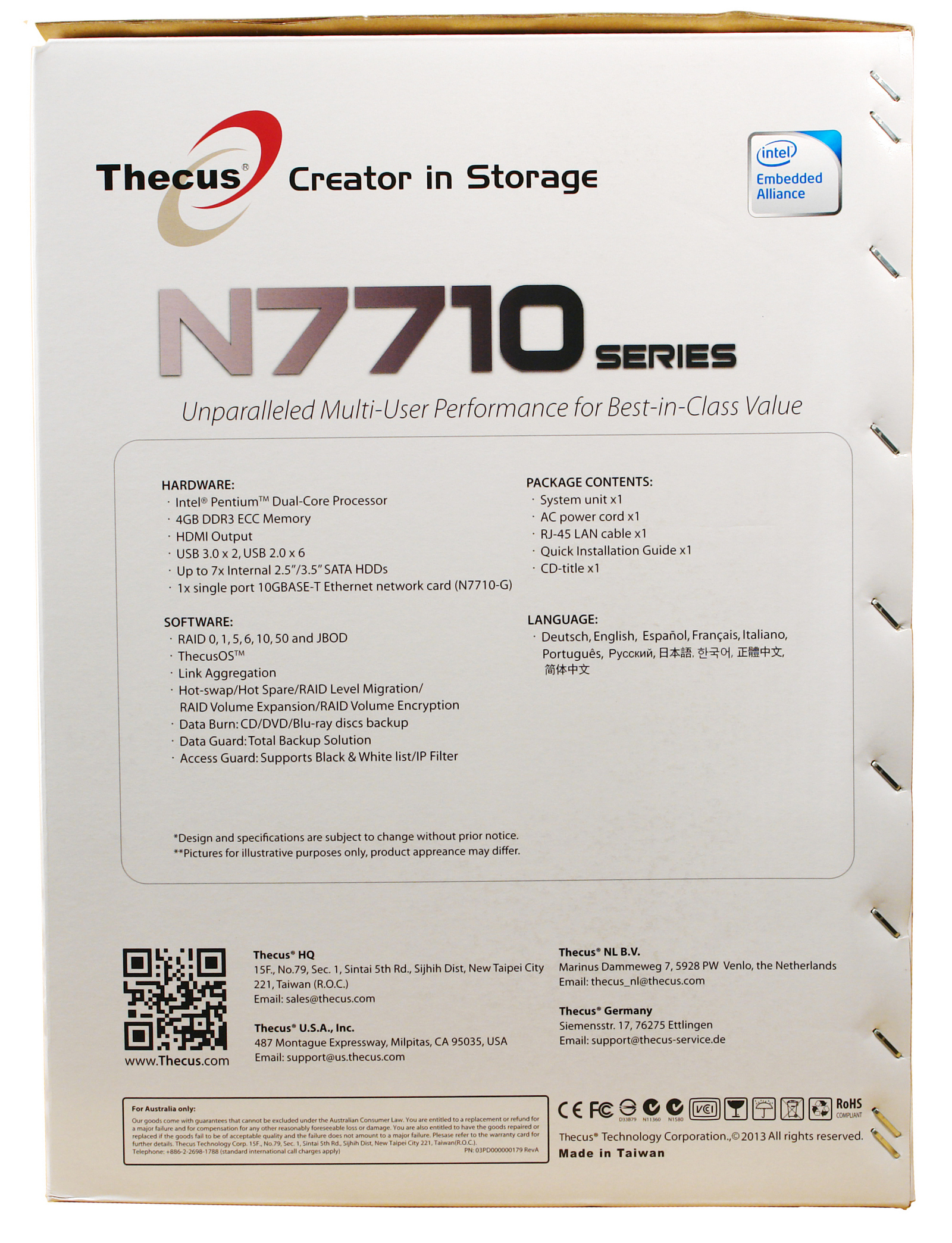

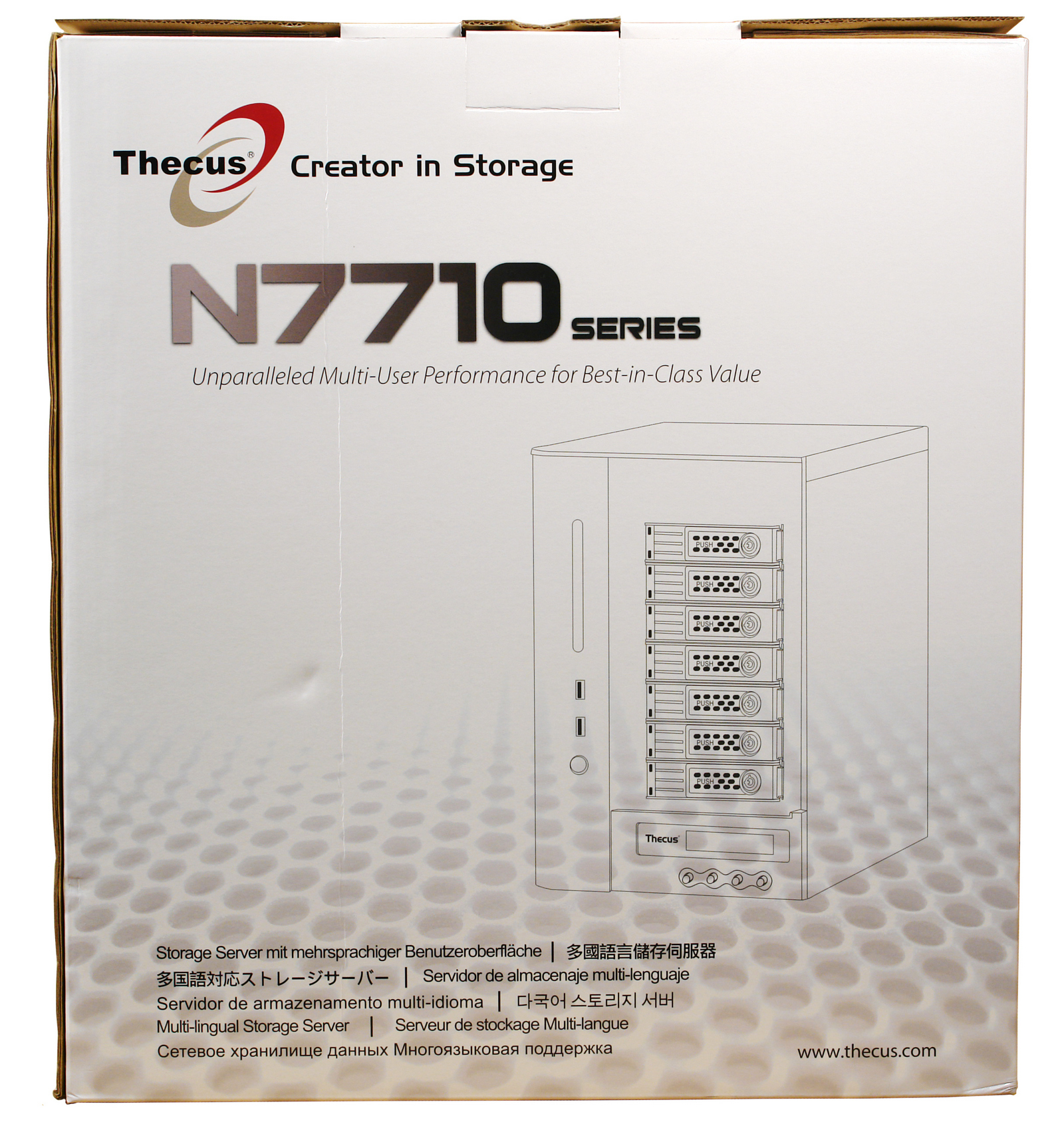

Упаковка, выполненная из толстого картона, окрашена в белый цвет, а на ее гранях размещена различная информация — технические характеристики модели, изображения устройства, основные преимущества и достоинства этого накопителя.

Сетевой накопитель Thecus N7710-G

Стоит отметить, что в отличие от коробок для сетевых накопителей пользовательского сегмента, упаковка Thecus N7710-G весьма аскетична по своему оформлению, что еще раз подчеркивает ее принадлежность к более высокому классу устройств.

Сетевой накопитель Thecus N7710-G

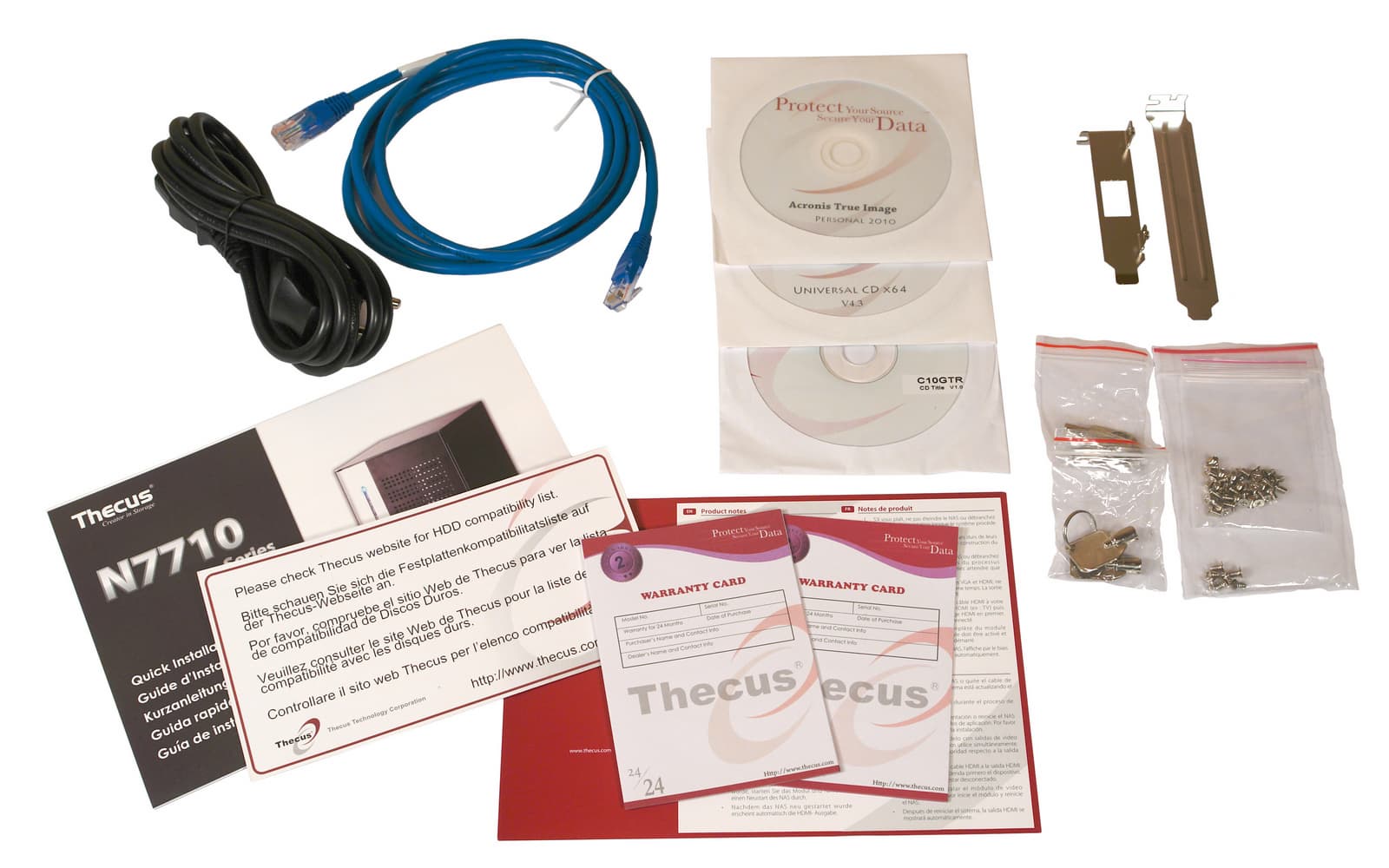

Стандартная комплектация включает в себя кабель питания (IEC320 C13), патч-корд (cat-5e), гарантийный талон, набор ключей от салазок, памятку по совместимым HDD, краткую инструкцию и набор винтов для крепления дисков форм-фактора 2,5″ и 3,5″. Поскольку эта модель включает в себя предустановленный сетевой адаптер Thecus C10GTR, его комплектация также включена в комплект поставки этого накопителя — CD с программным обеспечением и заглушка на заднюю панель для низкопрофильных корпусов. К самому Thecus N7710-G поставляется два CD-диска, на первом из которых находятся программа для начальной настройки накопителя (Thecus Setup Wizard), электронные версии руководства по эксплуатации и утилита резервного копирования Thecus Backup Utility для Windows и Mac OS. На другом диске находится лицензионная версия программы для резервного копирования Acronis True Image Personal 2010.

Сетевой накопитель Thecus N7710-G

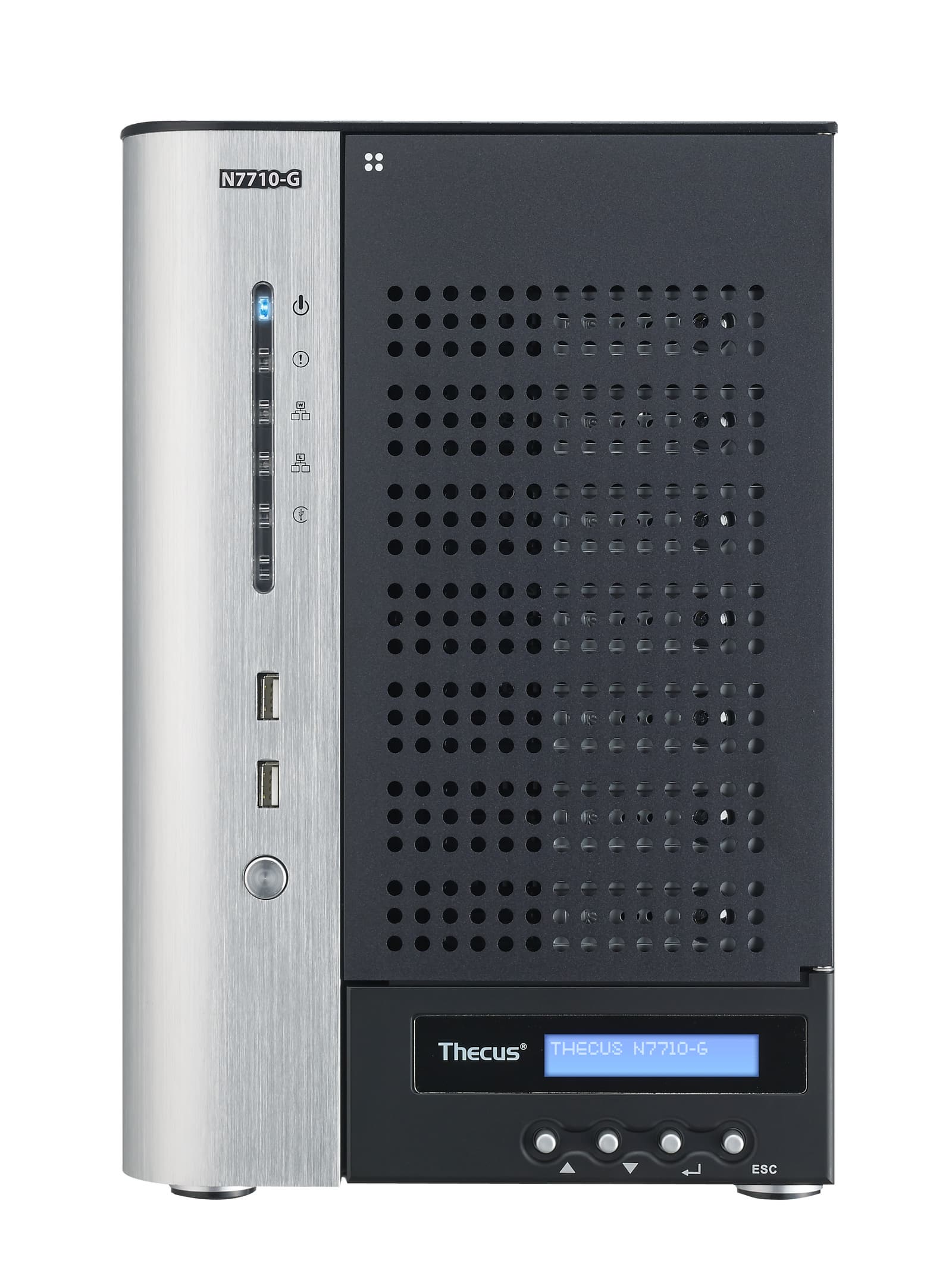

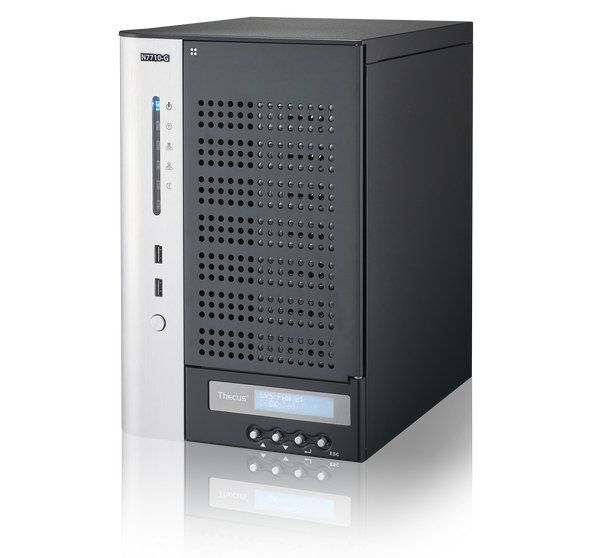

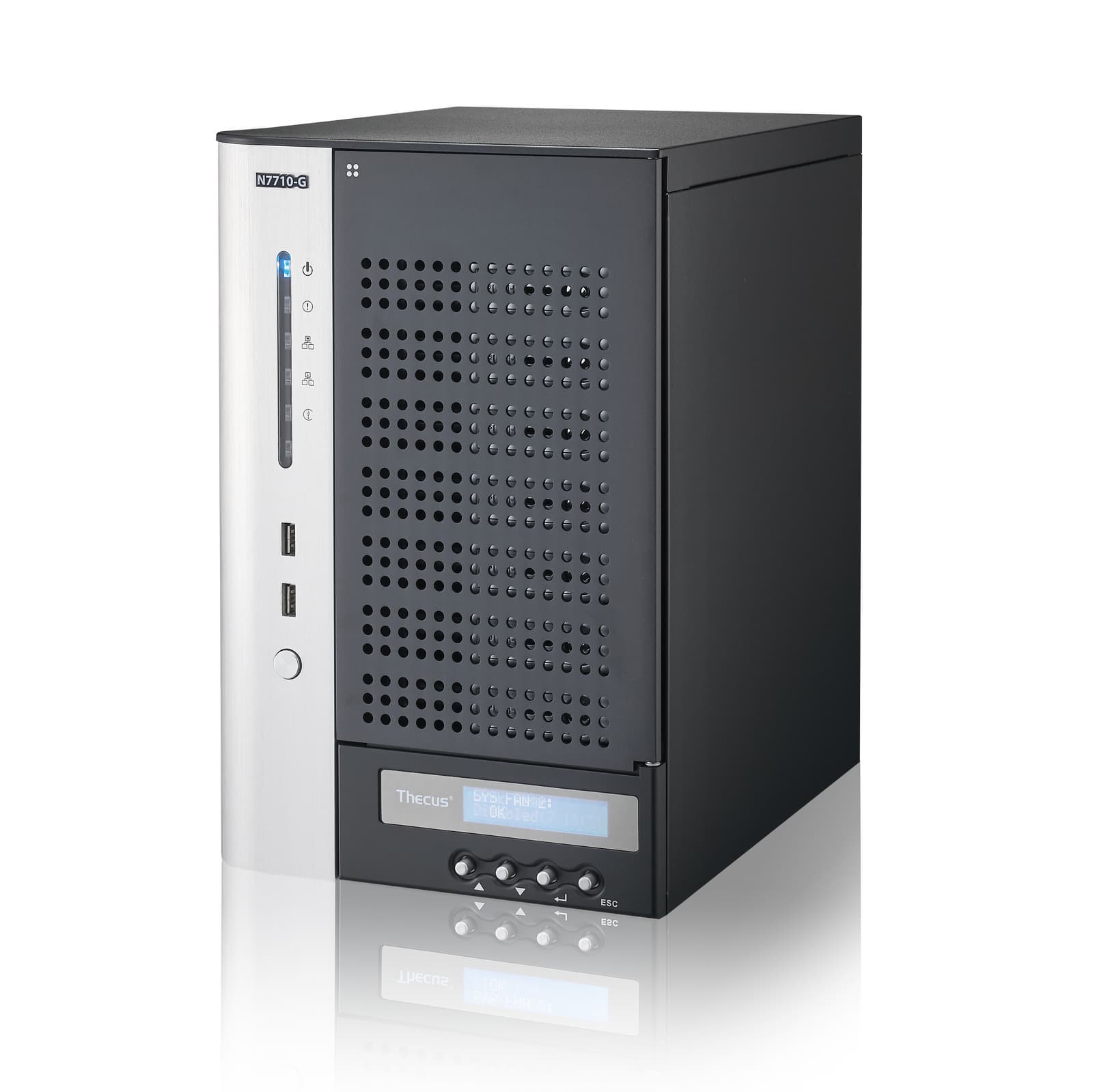

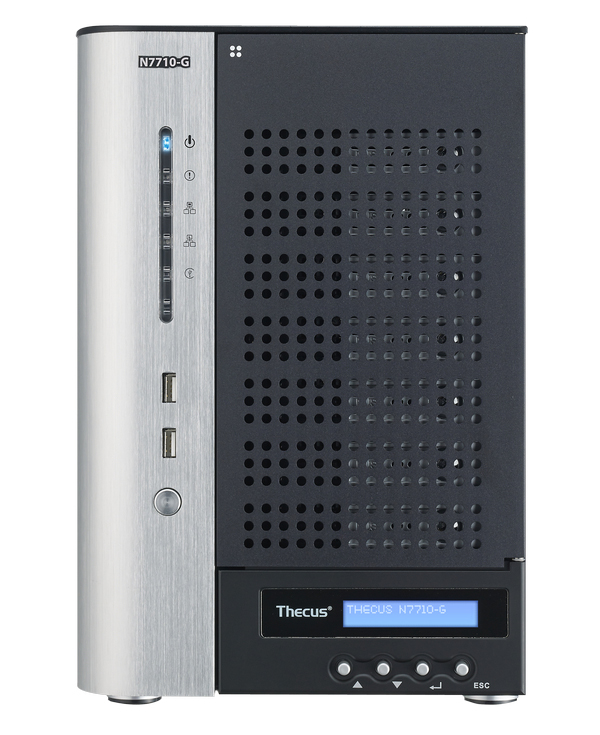

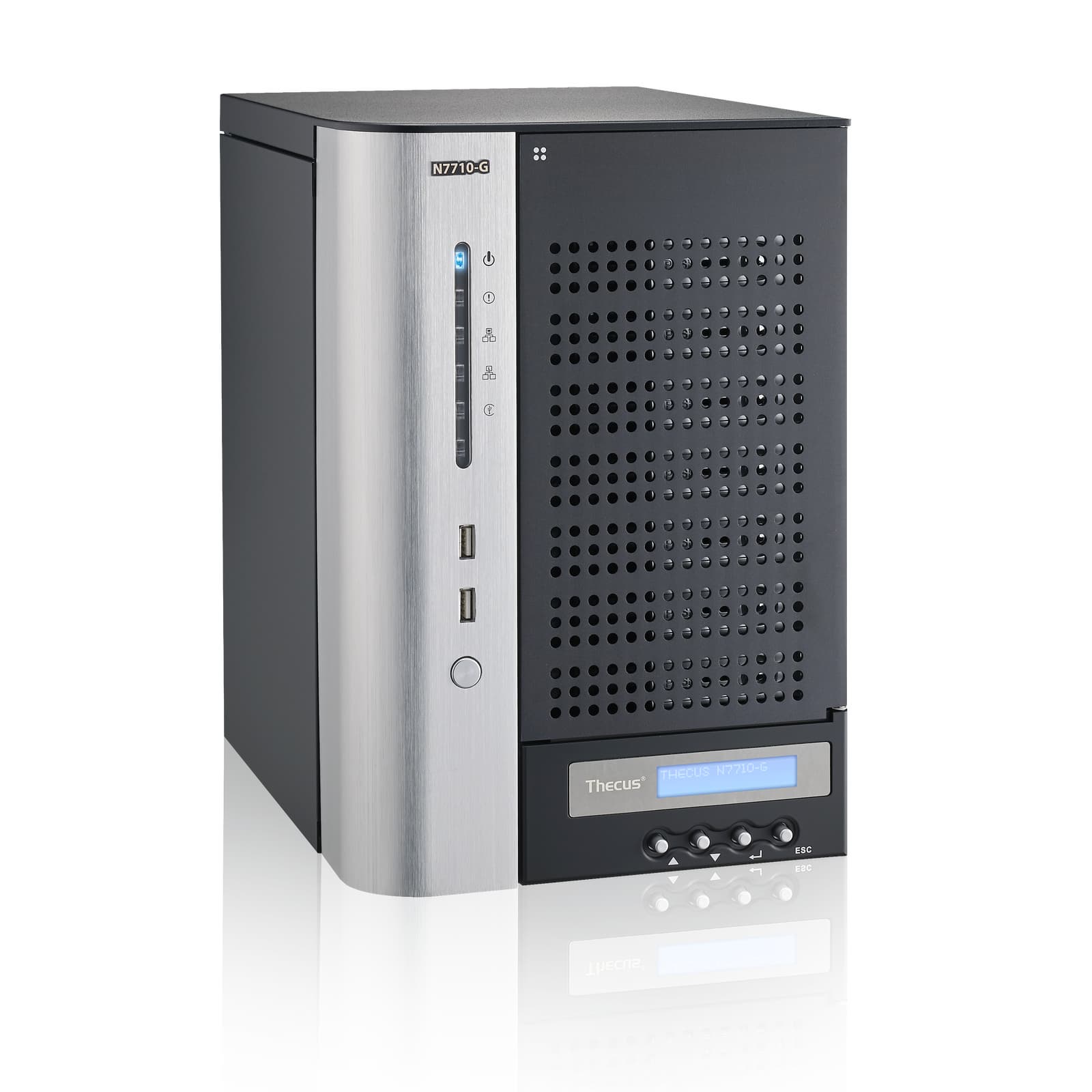

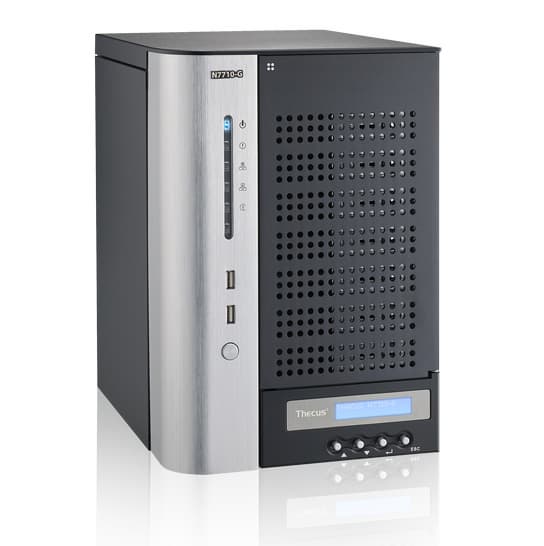

Внешний вид сетевого накопителя Thecus N7710-G подчеркивает его принадлежность к высокопроизводительным устройствам. Большая часть корпуса выполнена из металла, окрашенного в темный цвет. Передняя панель с серебристой вставкой из шлифованного металла придает этой модели этакий налет стиля Hi-Tech. В целом корпус выглядит достаточно изящно и практично, ведь обычно такие модели ставятся в серверных комнатах, поэтому дизайн здесь совсем не главное. Размеры устройства составляют 320 × 210 × 270 мм, а вес — целых 8,4 кг без учета установленных дисков. Немалый вес модели объясняется не только большими размерами корпуса, сопоставимыми с небольшим ПК, но и полностью металлизированным внутренним каркасом.

Сетевой накопитель Thecus N7710-G

Левая часть передней панели выполнена из шлифованного металла серебристого цвета с шероховатой поверхностью, в то время как дверка, за которой находятся корзины дисков, сделана из темного и легкого сплава.

Сетевой накопитель Thecus N7710-G

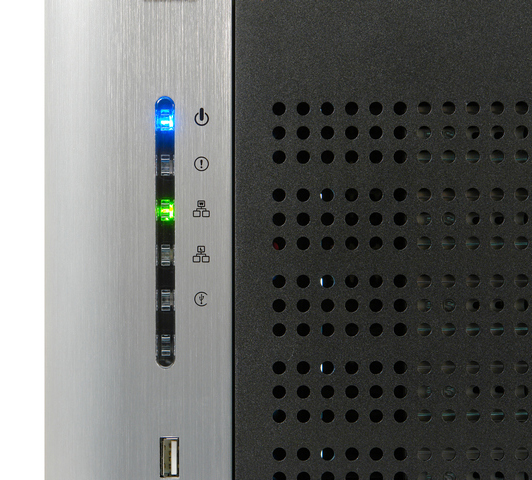

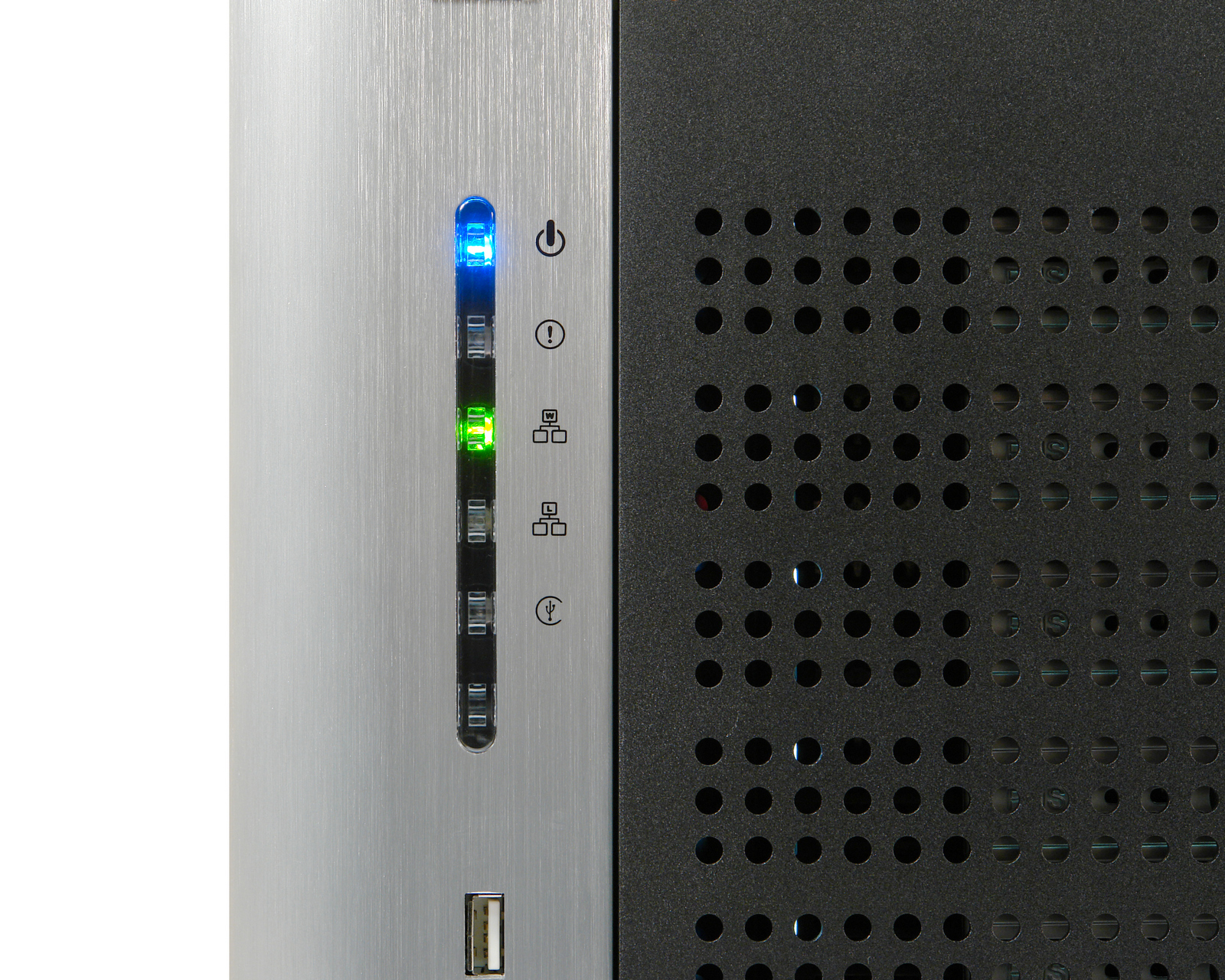

На серебристой вставке лицевой панели расположены индикаторы двух сетевых интерфейсов, ошибок системы, питания и активности переднего USB-порта.

Сетевой накопитель Thecus N7710-G

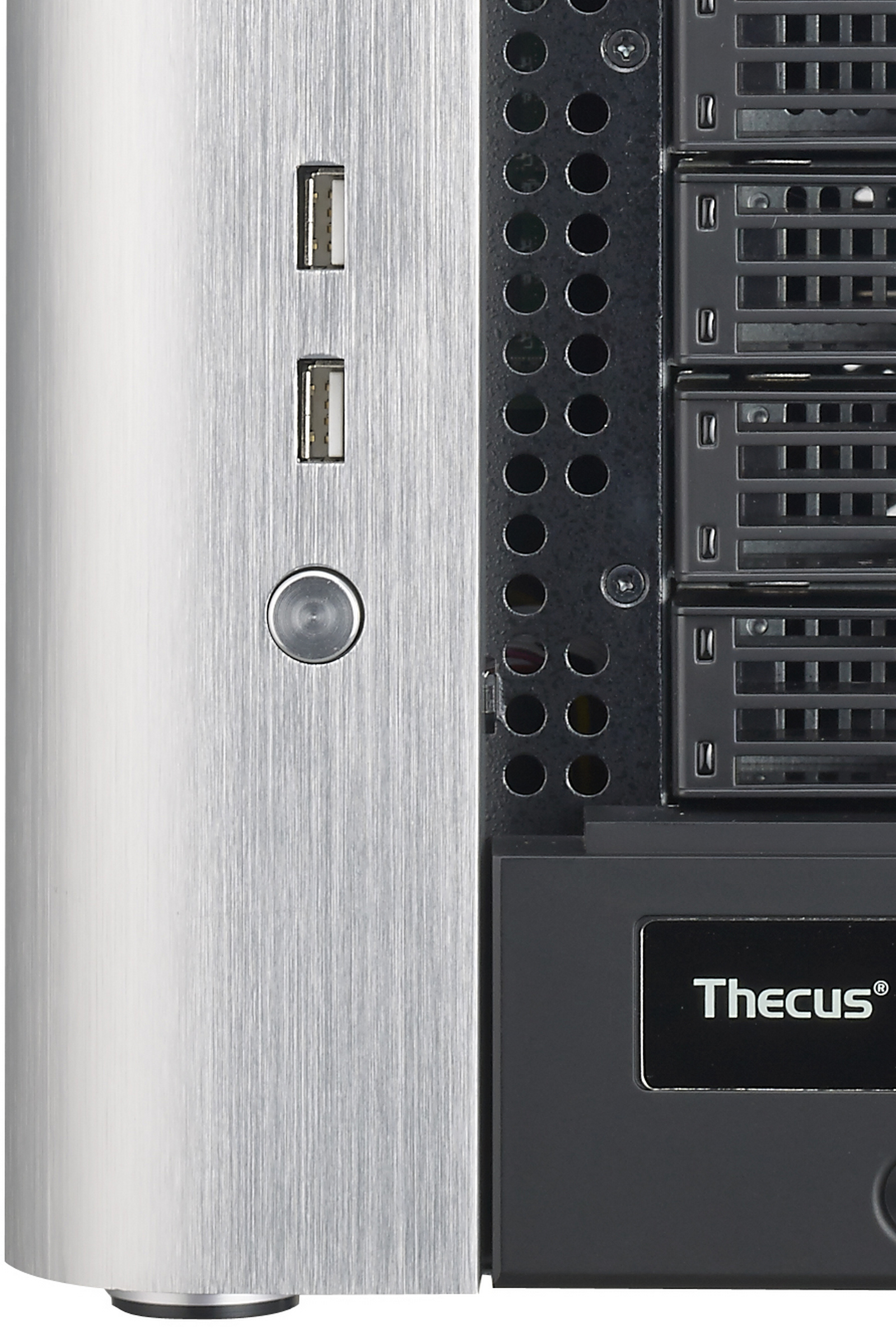

Под ними находятся два разъема USB (USB 2.0) и кнопка включения/выключения устройства.

Сетевой накопитель Thecus N7710-G

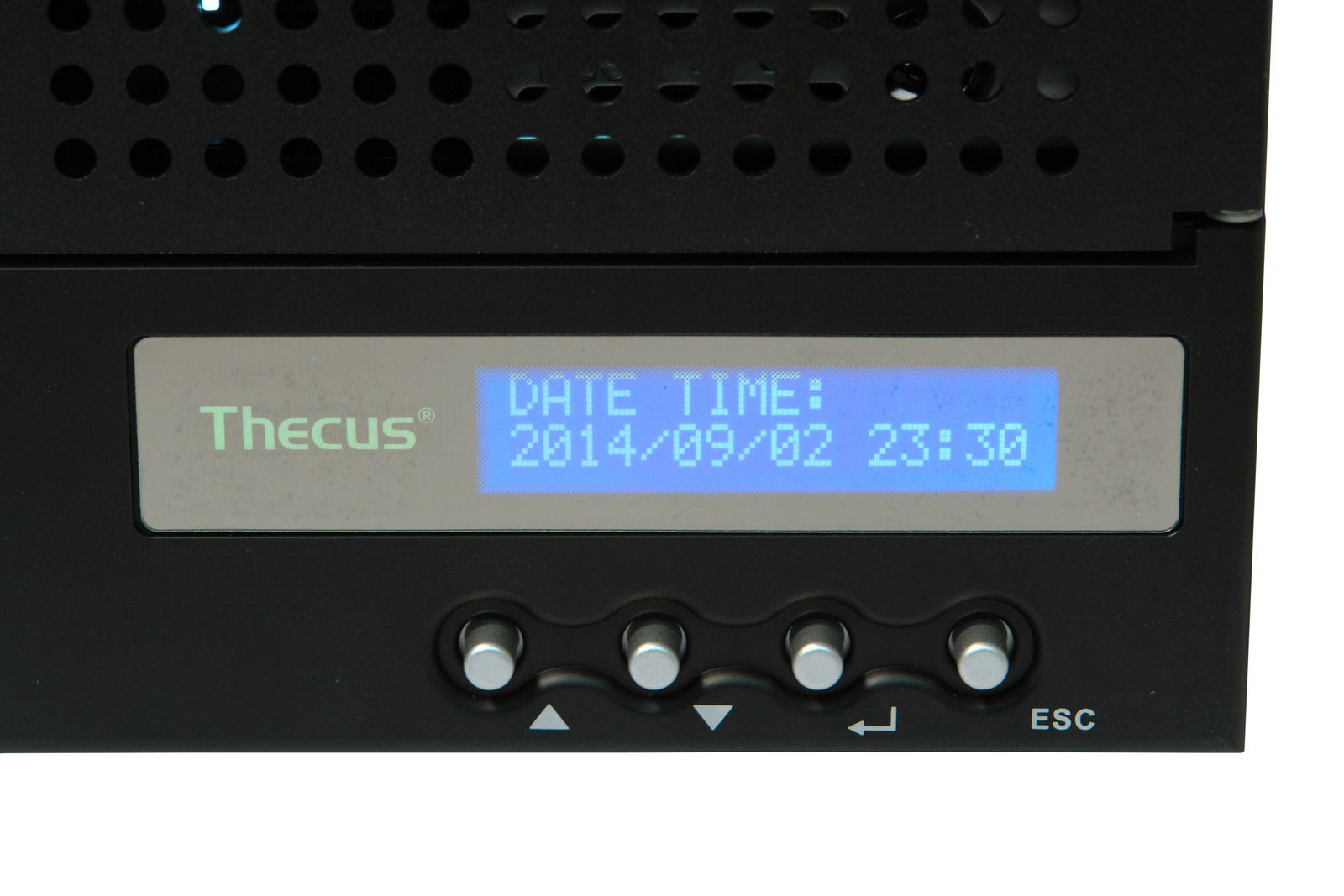

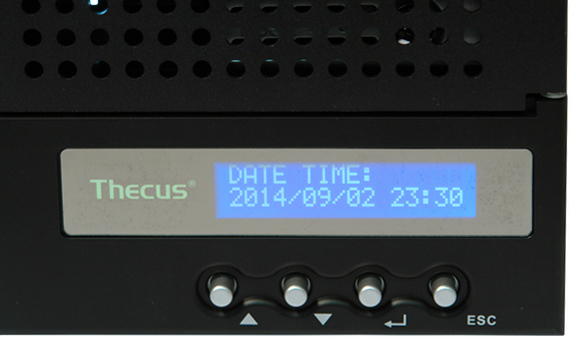

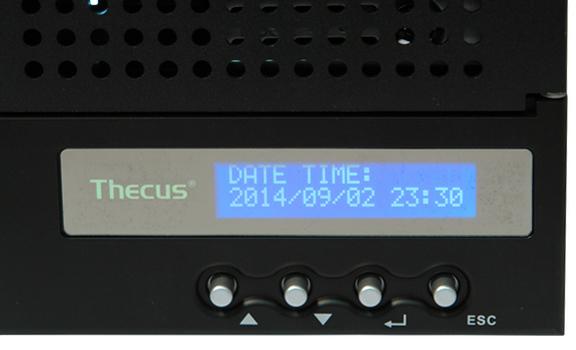

Панель управления, представленная двухстрочным дисплеем с синей подсветкой и четырьмя кнопками, располагается в нижней правой части лицевой панели. Нельзя не отметить, что эти кнопки управления (Ent, Esc, Up, Down), окрашенные серебрянкой, сильно выступают за границы корпуса, несмотря на то, что часть из них утоплена внутрь. Панель отвечает за отображение состояния сетевого накопителя, в частности осуществляется вывод таких параметров как: сетевые настройки, объем доступного пространства, температура и общее состояние устройства. При возникновении ошибок проблема будет отображена на экране и прозвучит звуковой сигнал, что позволяет достаточно быстро определить неисправность.

Сетевой накопитель Thecus N7710-G

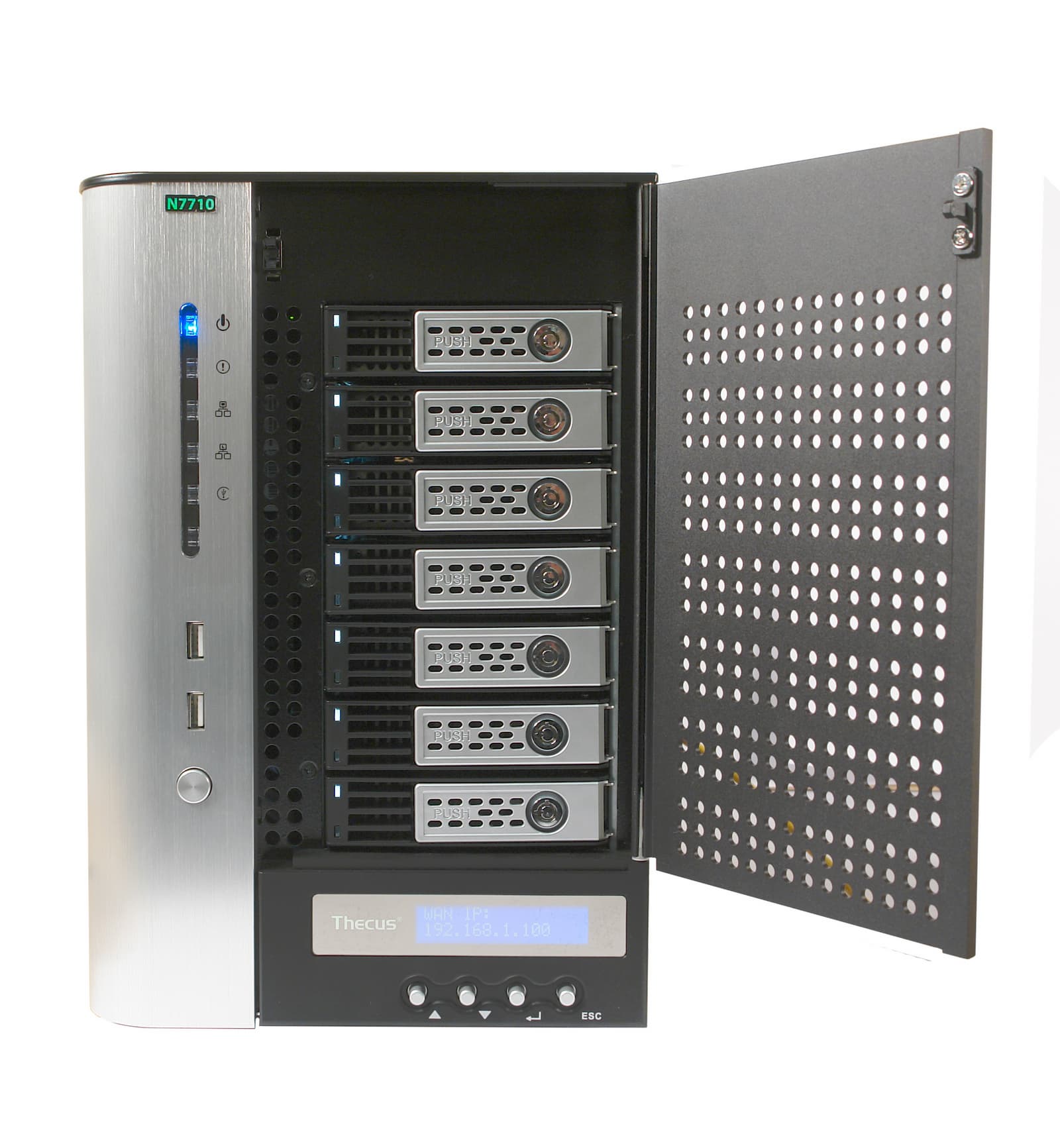

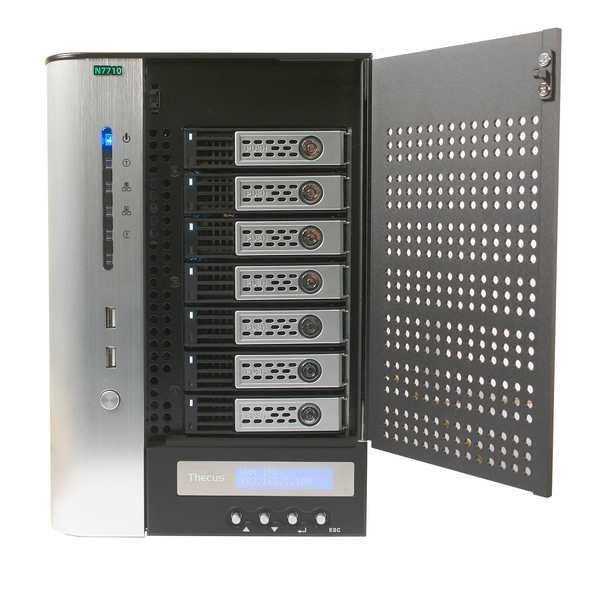

Безусловно, в 7-дисковой модели больше всего пространства на передней панели занимает дверца дисковых отсеков, за которой находится корзина для дисков. Корзина предполагает установку семи салазок, надежно удерживаемых внутри с помощью защелок. В качестве отбрасывающего защелку механизма используется металлическая пружина, а сами салазки сделаны очень качественно.

Сетевой накопитель Thecus N7710-G

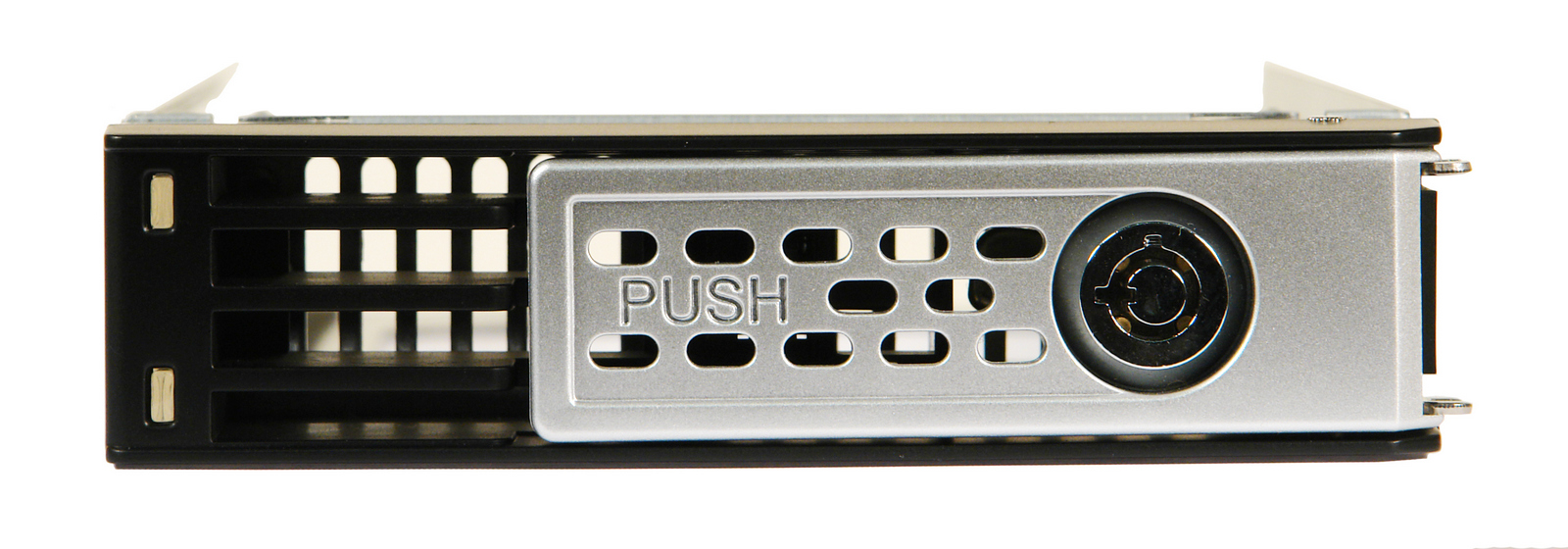

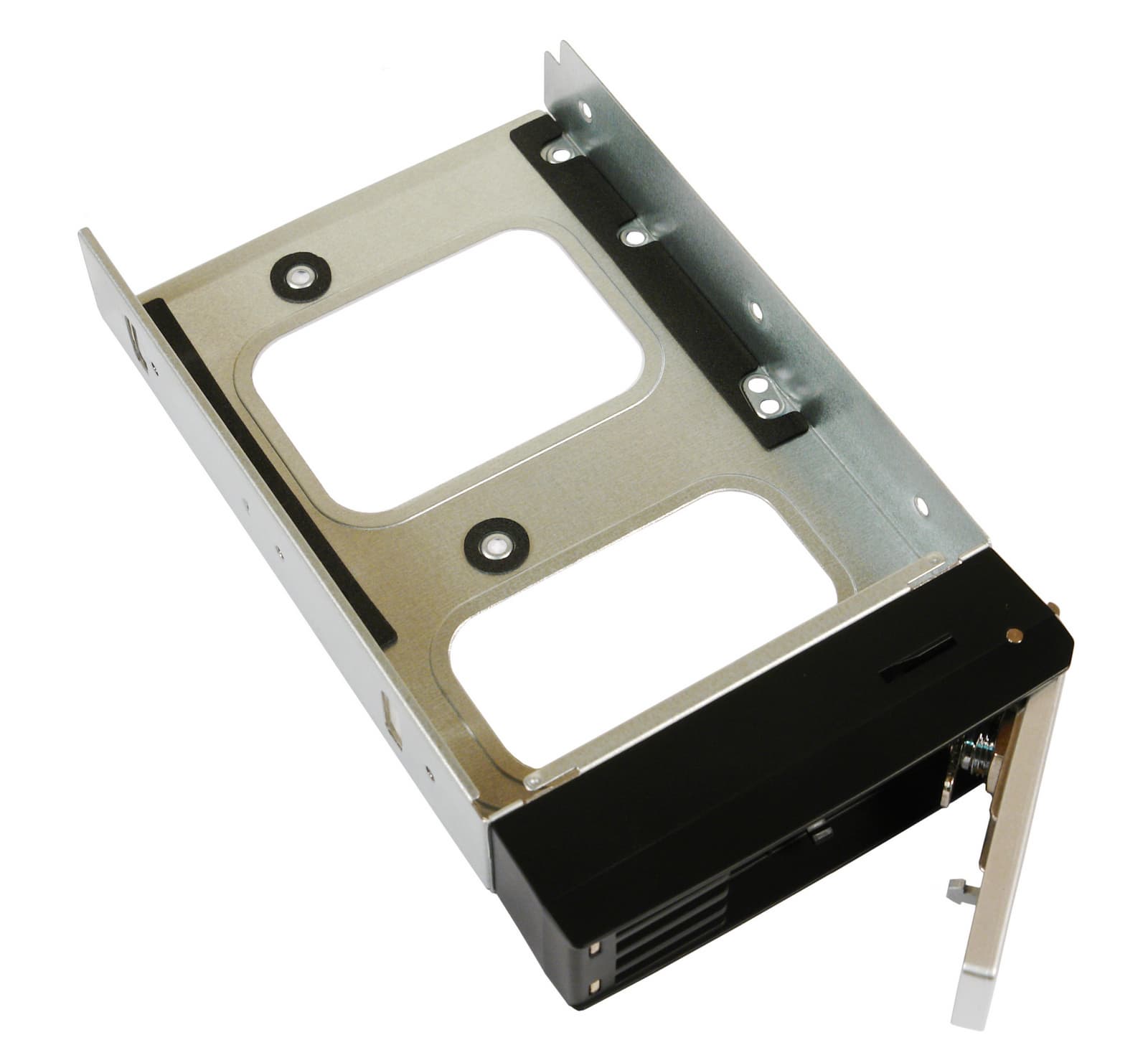

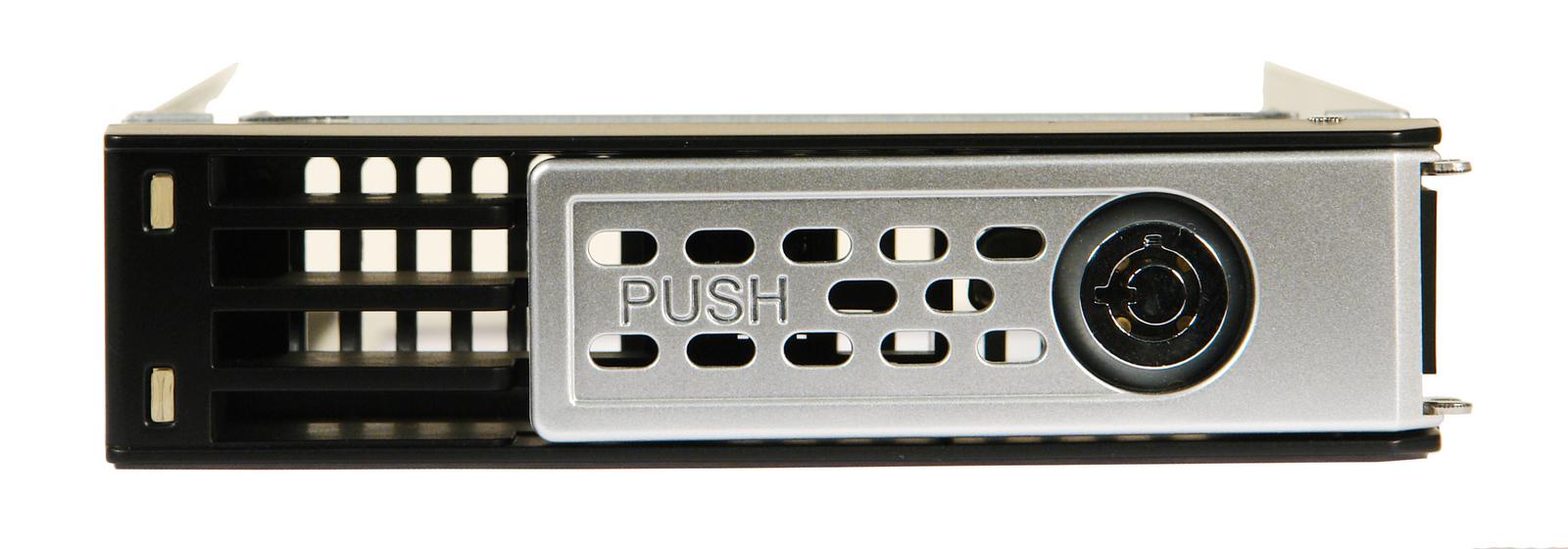

Основа салазок выполнена из негнущегося металлического каркаса, а передняя часть, в которой находится механизм крепления и замок, создана из прочного пластика. На каждой из салазок имеется два индикатора состояния дисков (активность и питание) и стандартный замок для ограничения доступа к дискам. В передней части салазок находится небольшая решетчатая поверхность, что дает возможность беспрепятственно проникать воздуху. Дверка, которая прикрывает корзины дисков, также имеет перфорацию, все это в совокупности позволяет обеспечить наилучшую вентиляцию внутри корзины с дисками.

Сетевой накопитель Thecus N7710-G

Салазки в Thecus N7710-G предполагают крепление дисков обоих типоразмеров — 2,5 и 3,5 дюйма. При этом диски 3,5 дюйма могут быть закреплены к боковой поверхности или к основанию салазок, в то время как накопители меньшего формата крепятся только к основанию салазок. Нельзя обойти вниманием наличие резиновых прокладок в местах соприкосновения дисков с каркасом салазок, что позволяет снизить вибрацию и шум при активной работе HDD.

Сетевой накопитель Thecus N7710-G

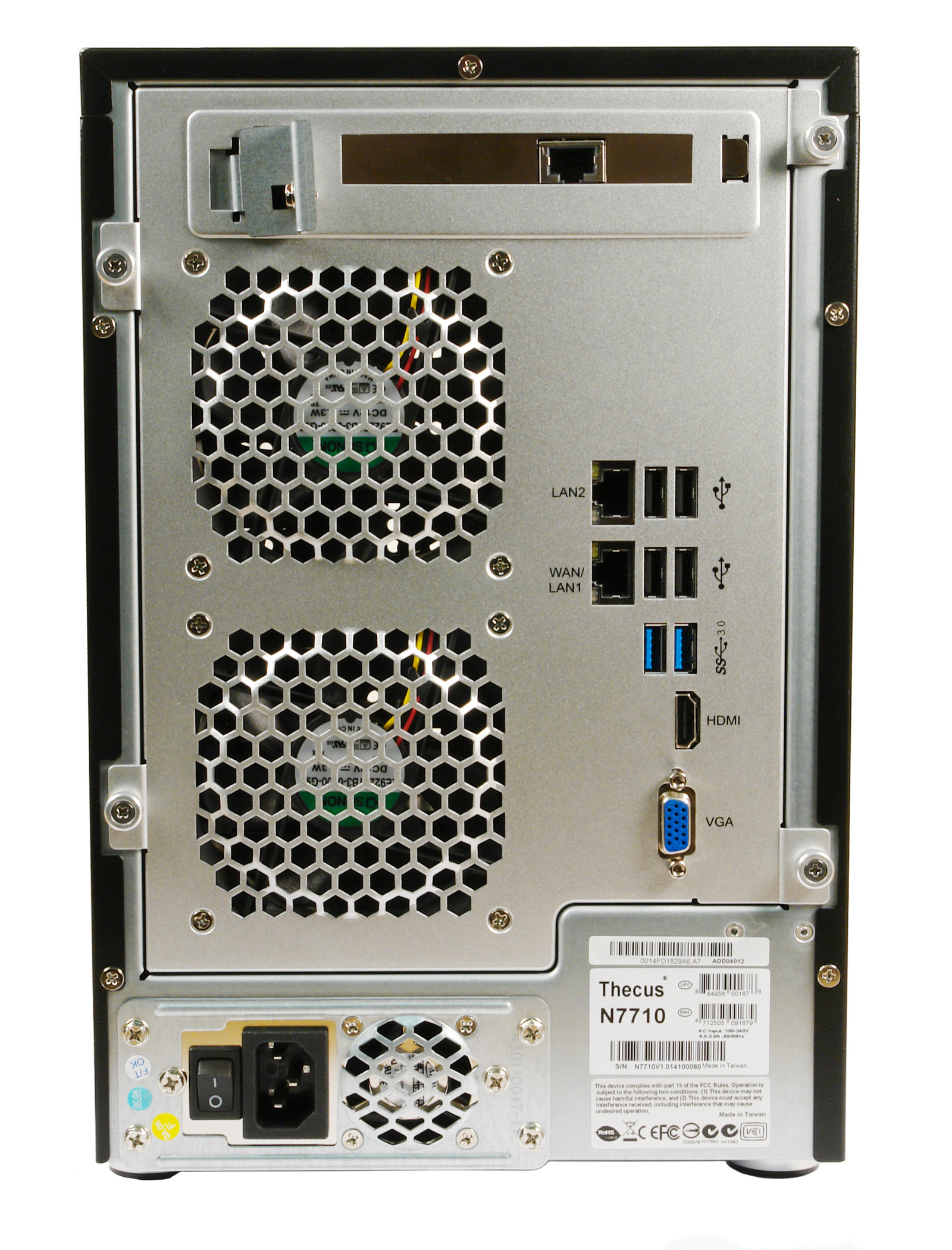

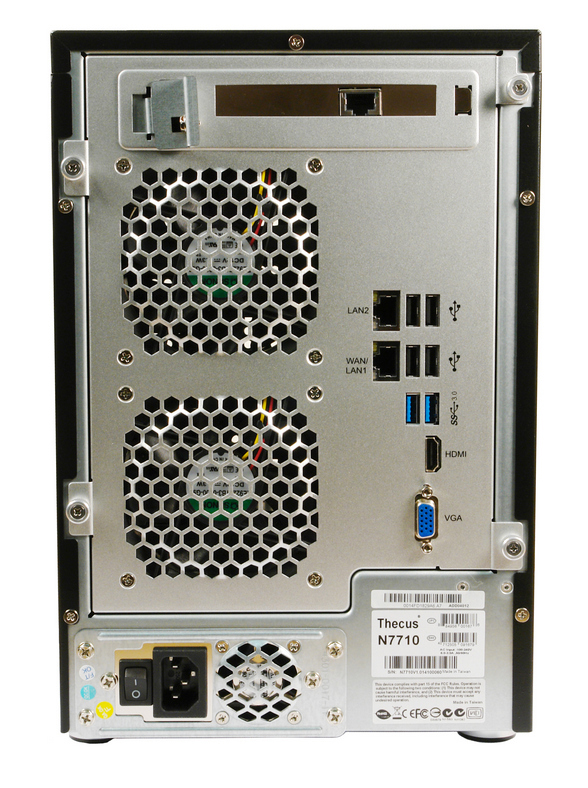

Большую часть тыльной стороны сетевого накопителя Thecus N7710-G занимают две решетки, за которыми находятся два 92-миллиметровых вентилятора охлаждения производства Sunon. Оба вентилятора имеют 3-контактные разъемы подключения и изменяют свою скорость вращения в зависимости от температуры дисков внутри корзины. Стоит отметить, что вентиляторы отвечают только за охлаждения дисковой корзины, так как остальные важные элементы этого NAS имеют собственное охлаждение.

Сетевой накопитель Thecus N7710-G

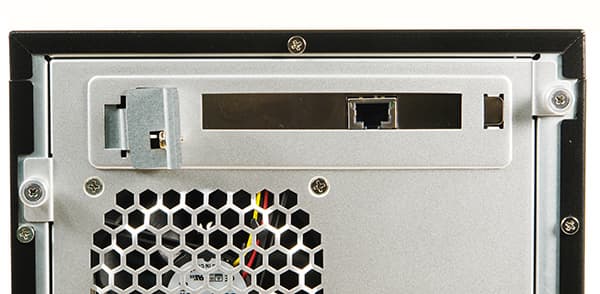

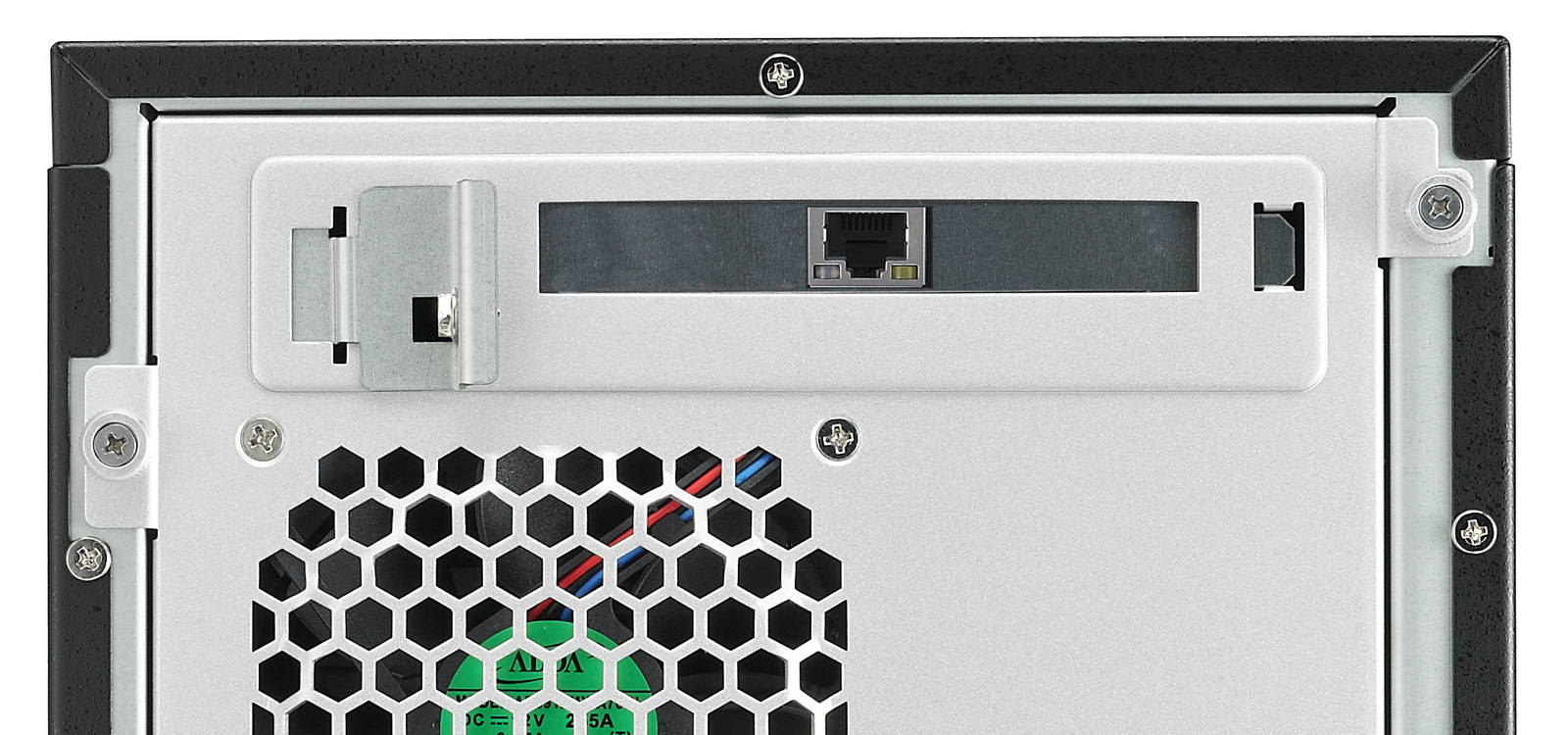

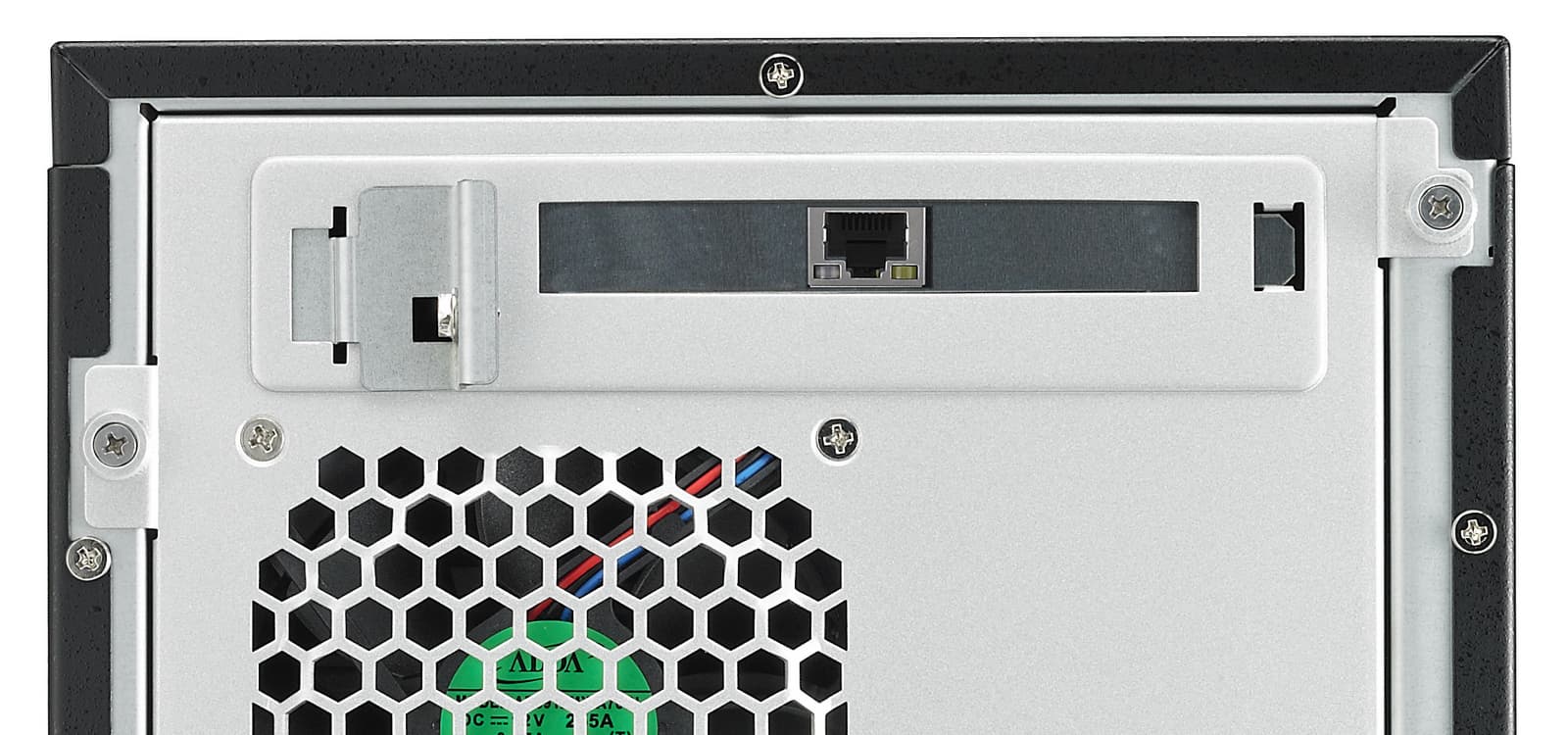

В верхней части задней панели, над вентиляторами охлаждения, находится сетевой адаптер Thecus C10GTR, установленный в специальный слот.

Сетевой накопитель Thecus N7710-G

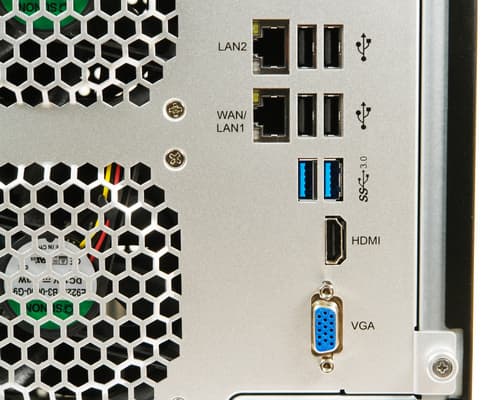

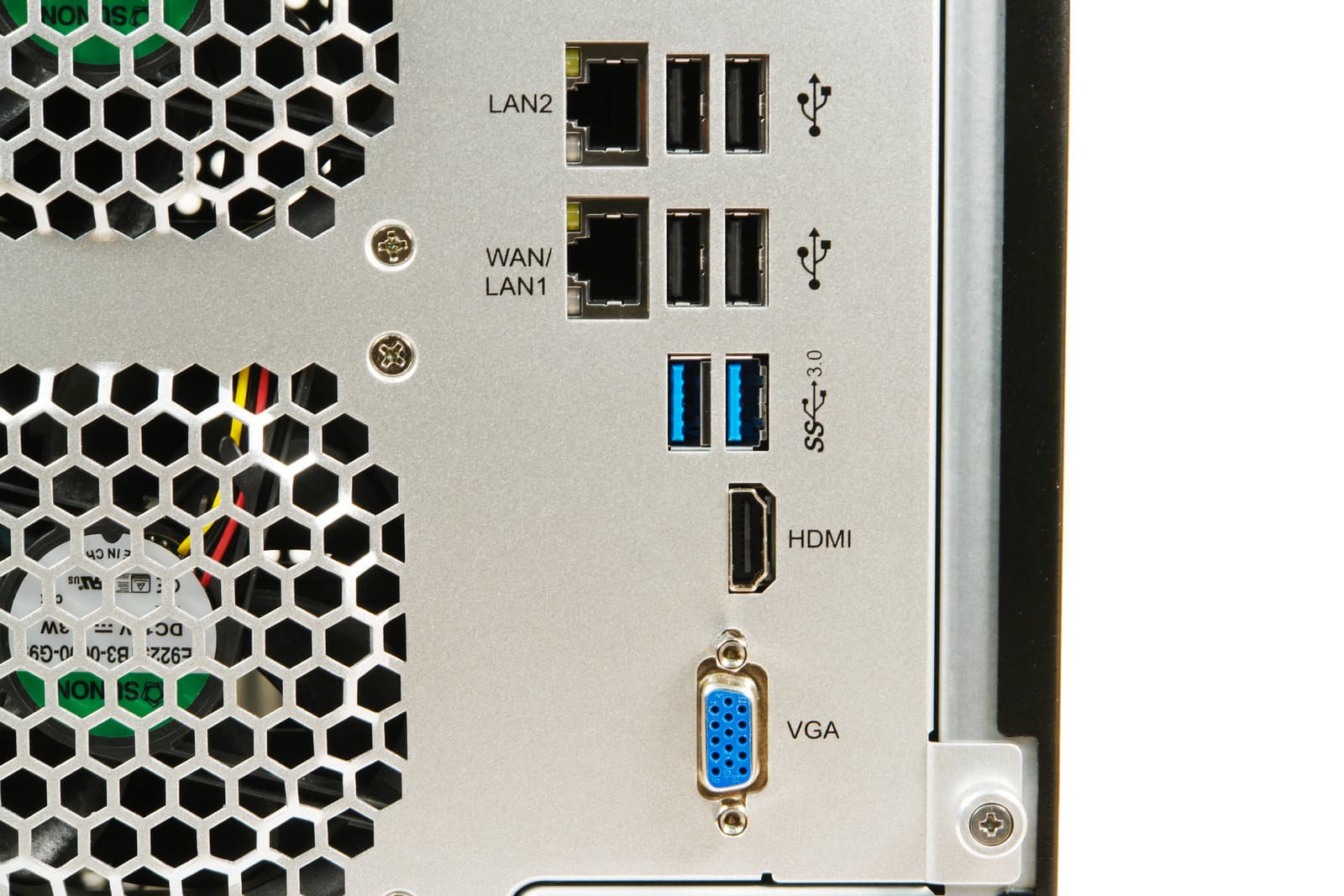

Чуть ниже, в правой части тыльной стороны Thecus N7710-G, расположены основные интерфейсы этого накопителя — два порта USB 3.0, окрашенные в синий цвет, четыре порта USB 2.0, порты WAN и LAN, видеовыход VGA и разъем HDMI.

Сетевой накопитель Thecus N7710-G

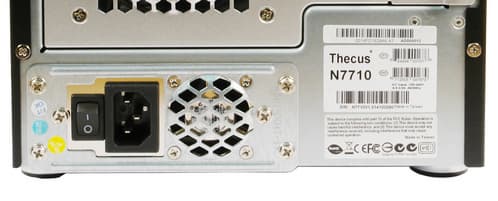

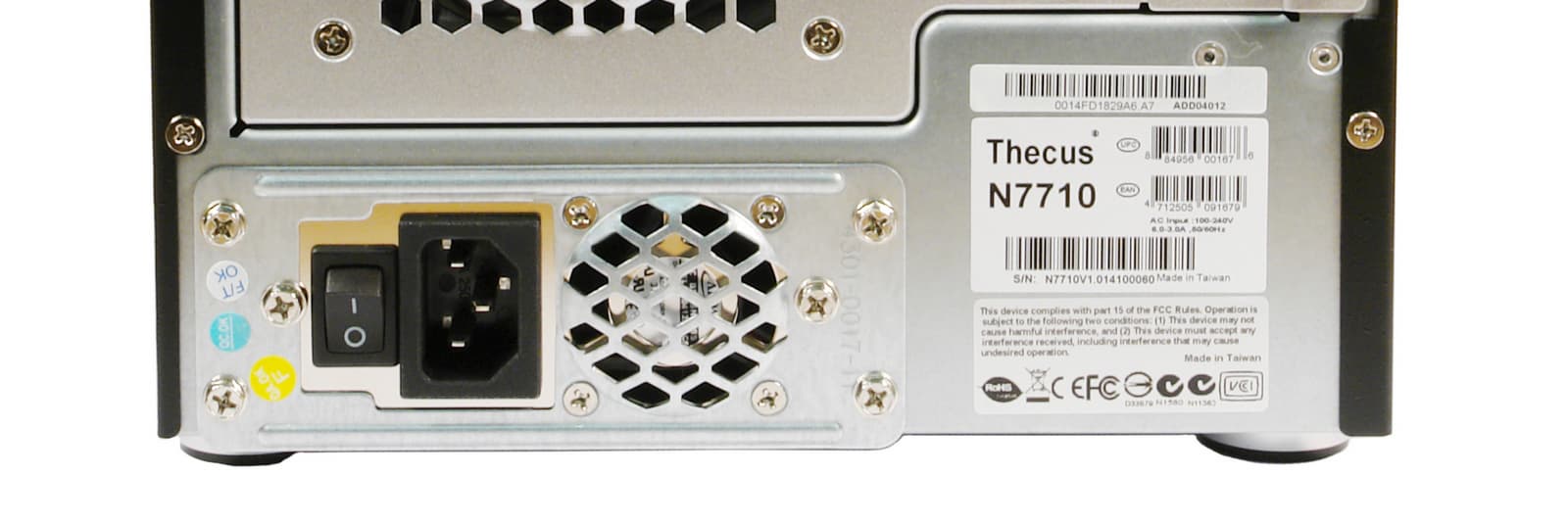

Встроенный блок питания находится в самой нижней части задней панели. Он имеет разъем IEC320 C14 для подключения кабеля питания и небольшую решетку для выхода теплого воздуха. За решеткой прячется небольшой 40-миллиметровый вентилятор охлаждения, так как в этой модели установлен достаточно мощный блок питания. На основании Thecus N7710-G расположены четыре широкие прорезиненные ножки, надежно удерживающие устройство на столе.

Конструкция и аппаратные характеристики

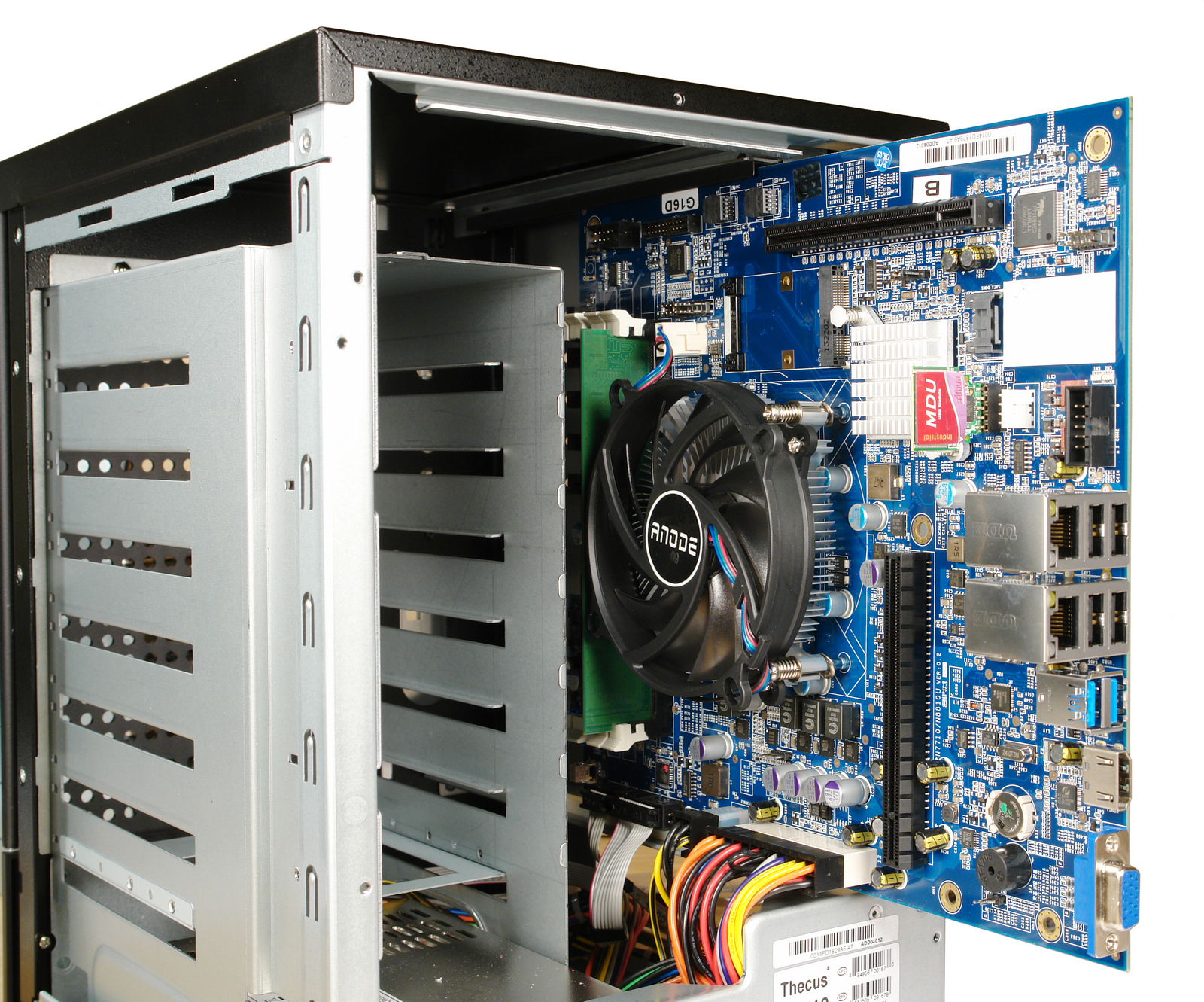

Настало время посмотреть, какая же аппаратная платформа прячется за столь массивным корпусом сетевого накопителя Thecus N7710-G.

Сетевой накопитель Thecus N7710-G

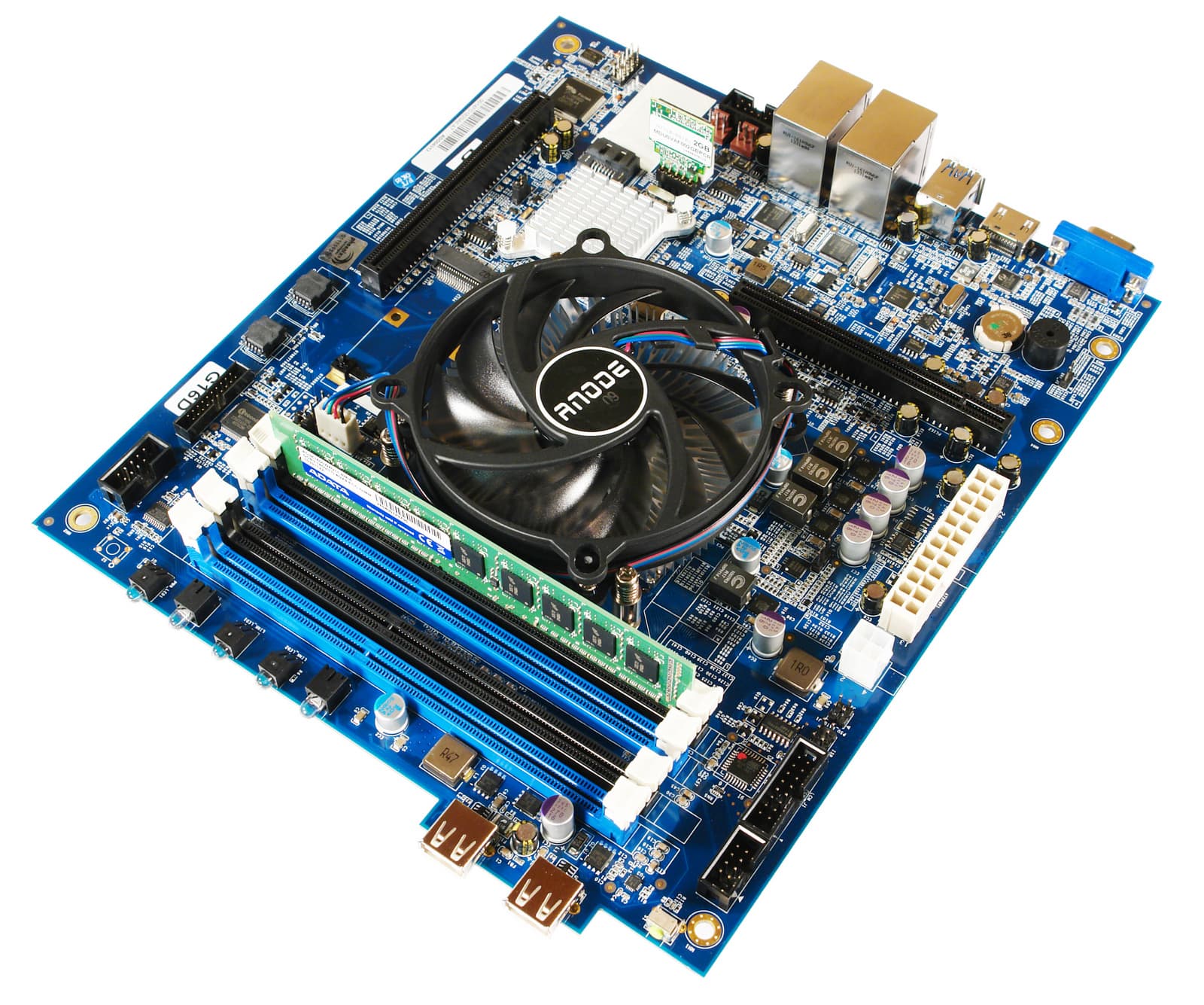

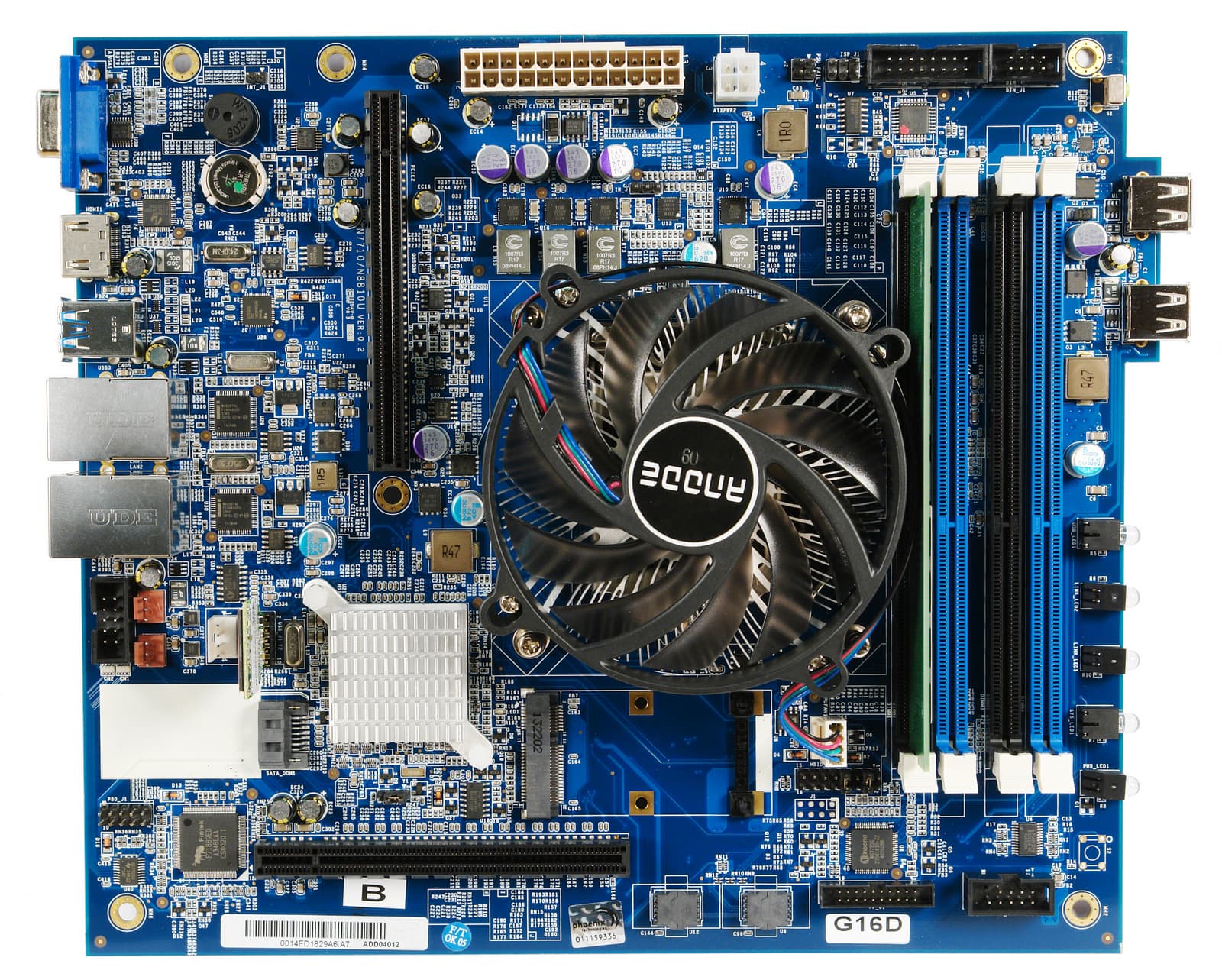

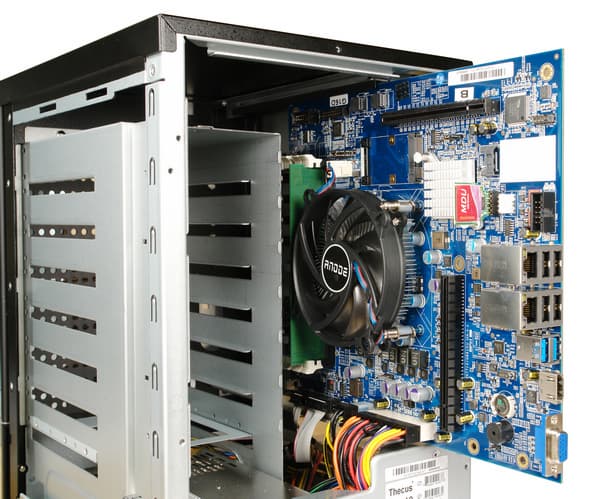

Системная плата этой модели установлена вдоль корзины с жесткими дисками в вертикальном положении. Ее демонтаж из корпуса достаточно нетривиален из-за платы дисковой корзины, но все же осуществим.

Сетевой накопитель Thecus N7710-G

Плата, промаркированная как N7710/N8810U (версия/ревизия 0.2), имеет нестандартные типовые размеры, что неудивительно ввиду нестандартного корпуса NAS. В эту системную плату установлен двухъядерный процессор Intel Pentium G850, работающий на частоте 2,9 ГГц и поддерживающий набор команд x64. Процессор имеет стандартный разъем LGA1155, создан по технологическому процессу 32 нм и поддерживает большинство современных технологий (SSE 4.1, SpeedStep, VT-x). В отличие от процессоров семейства Intel Core, данная модель не имеет поддержки технологии Hyper-Threading и не может динамически увеличивать частоту посредством Turbo Boost.

Сетевой накопитель Thecus N7710-G

Intel Pentium G850 имеет интегрированный двухканальный контроллер памяти с поддержкой памяти стандарта DDR3-1066/1333 и обладает кэшем L2 объемом 3 МБ, разделенным между двумя ядрами. Кроме того, в нем находится встроенный графический контроллер Intel HD Graphics. В целом, судя по его характеристикам, этот процессор должен показать лучшую производительность по сравнению с теми же процессорами Intel Atom последнего поколения. Согласно техническим характеристикам, TDP процессора Intel Pentium G850 составляет 65 Ватт, поэтому активная система охлаждения ему просто необходима, для этого над ним установлен 4-контактный низкопрофильный кулер с алюминиевым радиатором с большим межреберным пространством.

Сетевой накопитель Thecus N7710-G

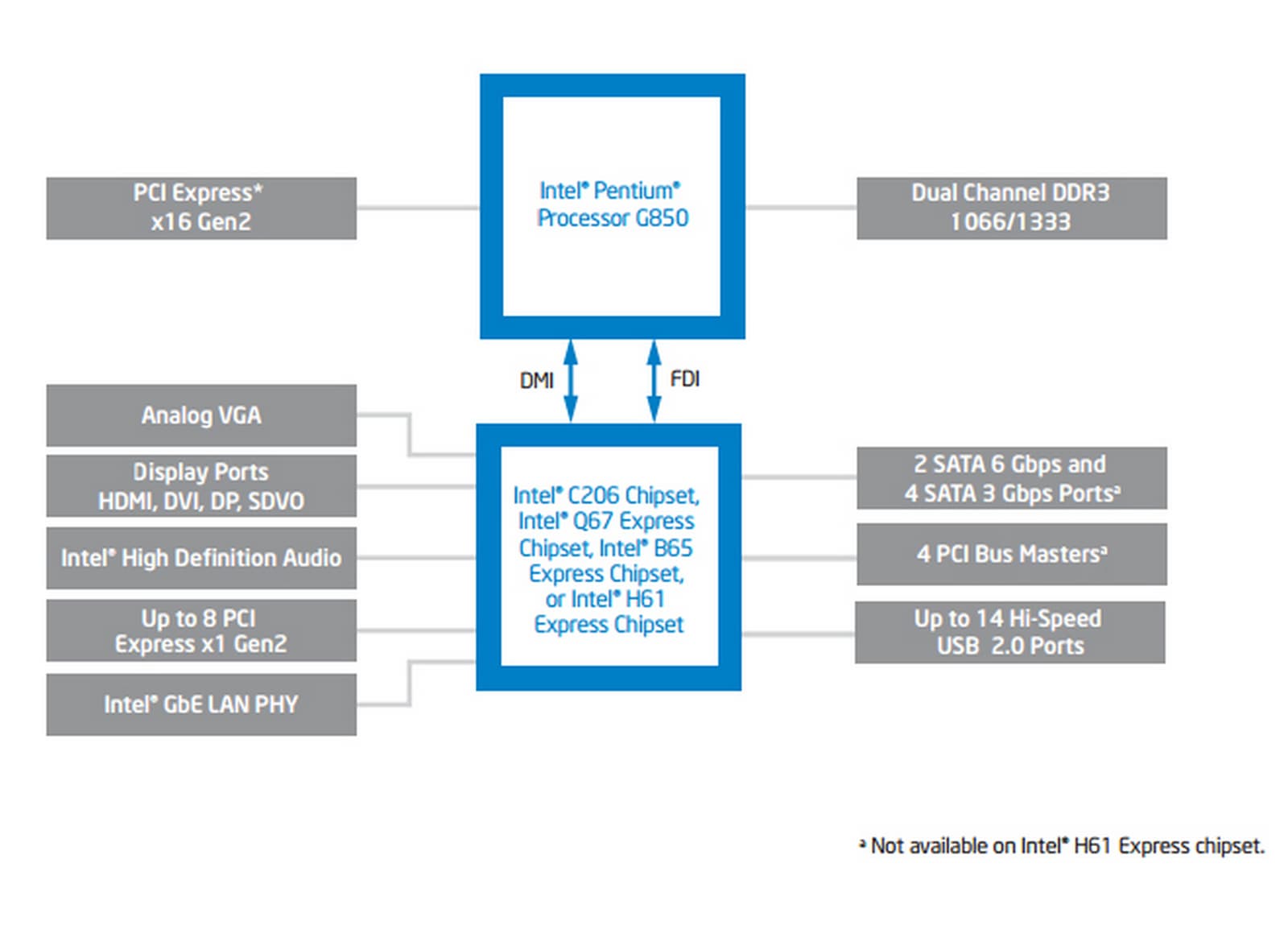

Плата базируется на серверном чипсете Intel C206, блок-диаграмма которого приведена на картинке. Чипсет накрыт небольшим алюминиевым радиатором. Рядом с процессором находится четыре DIMM-слота для установки памяти стандарта DDR3. В один из слотов установлен модуль AData AD3E1600W4G11 объемом 4 ГБ и поддержкой функции коррекции ошибок ECC. Стоит отметить, что процессор Intel Pentium G850 поддерживает до 32 ГБ памяти, поэтому при необходимости можно установить еще три модуля памяти. С другой стороны, большой объем оперативной памяти не сильно влияет на конечную производительность дисковой подсистемы NAS, зато для работы дополнительных модулей системы может дать небольшой прирост.

Сетевой накопитель Thecus N7710-G

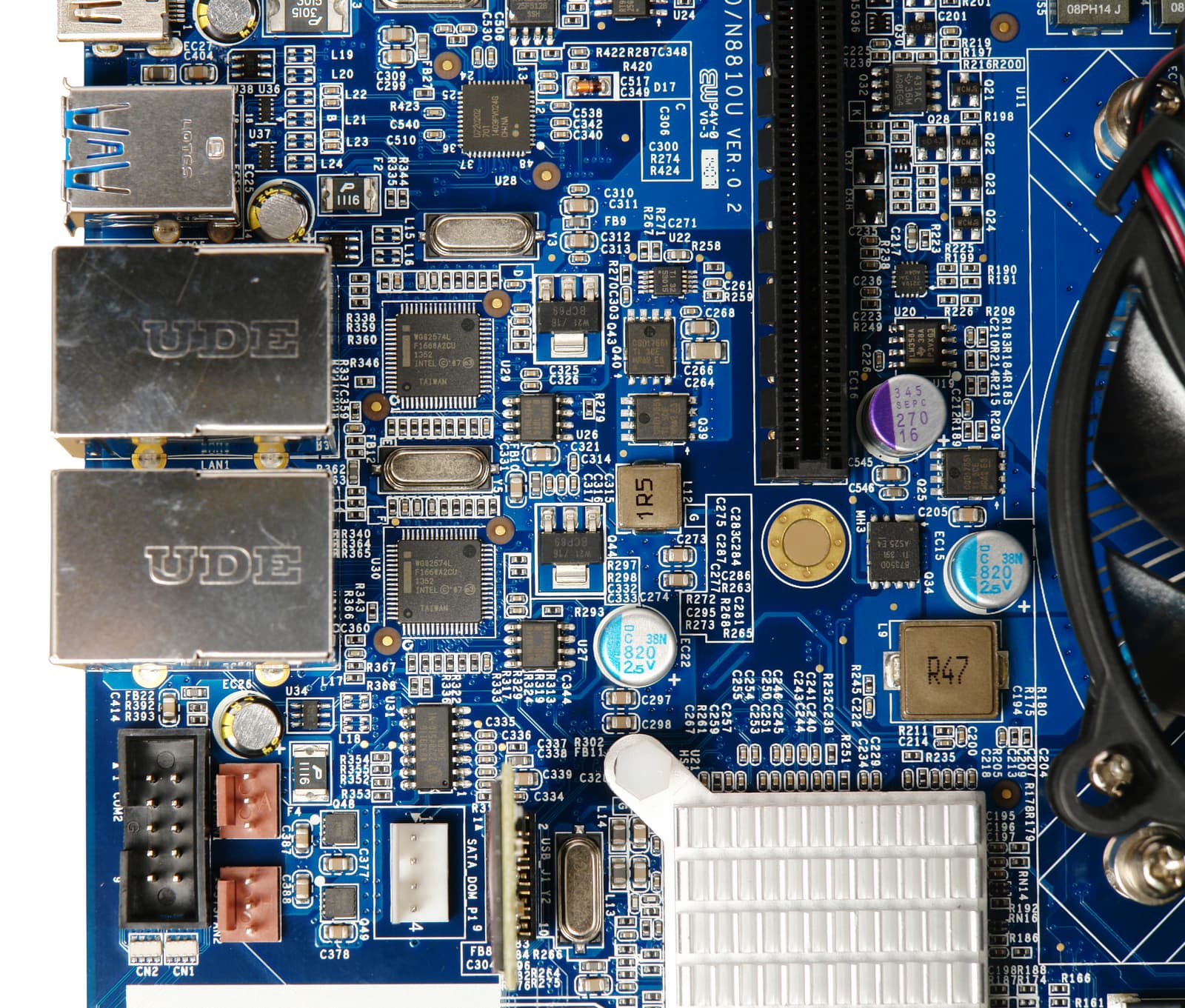

Интегрированные сетевые адаптеры базируются на двух популярных микросхемах Intel 82574L, которые используются в серверах и системных платах различных производителей. За два порта USB с поддержкой спецификации USB 3.0 отвечает 2-портовый контроллер D720202 IC производства компании NEC. Остальные доступные USB-порты реализованы с помощью интегрированного в чипсет Intel C206 контроллера. Один из портов USB выведен на внутреннюю часть системной платы, и в него вертикально установлен накопитель Afaya MDU объемом 2 ГБ. Накопитель служит для хранения образа операционной системы, который потом распаковывается на подключенные диски.

Возможности интегрированного в чипсет Intel C206 SATA-контроллера в этой модели не используются (он поддерживает два порта SATA 6 Гбит/с и четыре порта SATA 3 Гбит/с), так как доступных портов просто не хватает для работы с семью дисками. К слову сказать, на плате размещен отдельный SATA-порт для подключения накопителя нестандартного формата и порт Mini-PCIe, который также остается незадействованным.

Сетевой накопитель Thecus N7710-G

Сетевой накопитель Thecus N7710-G

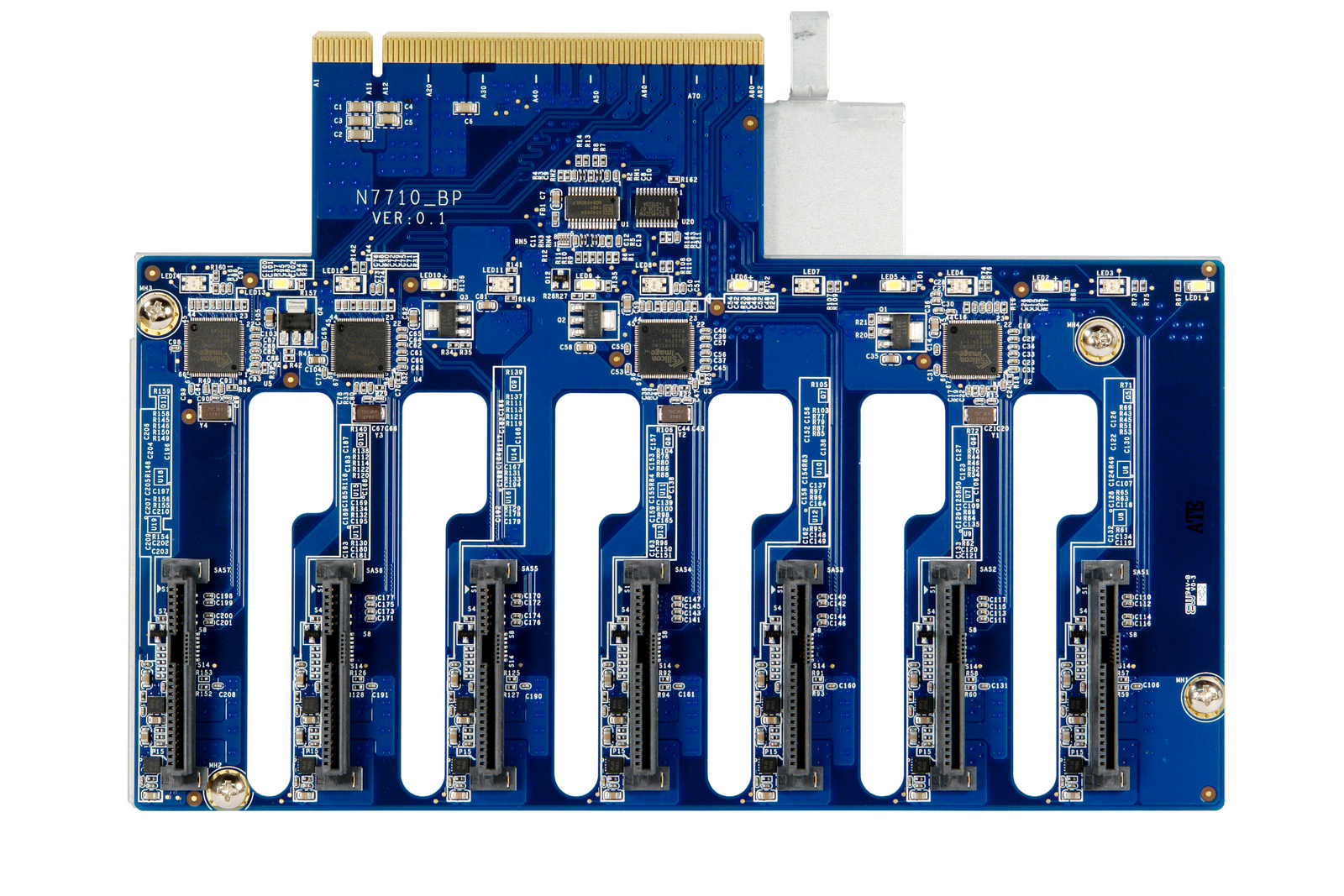

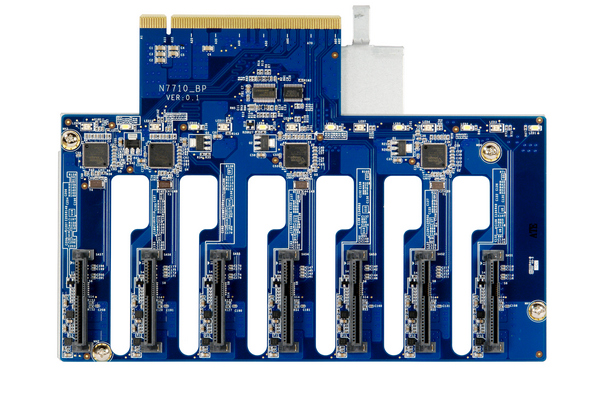

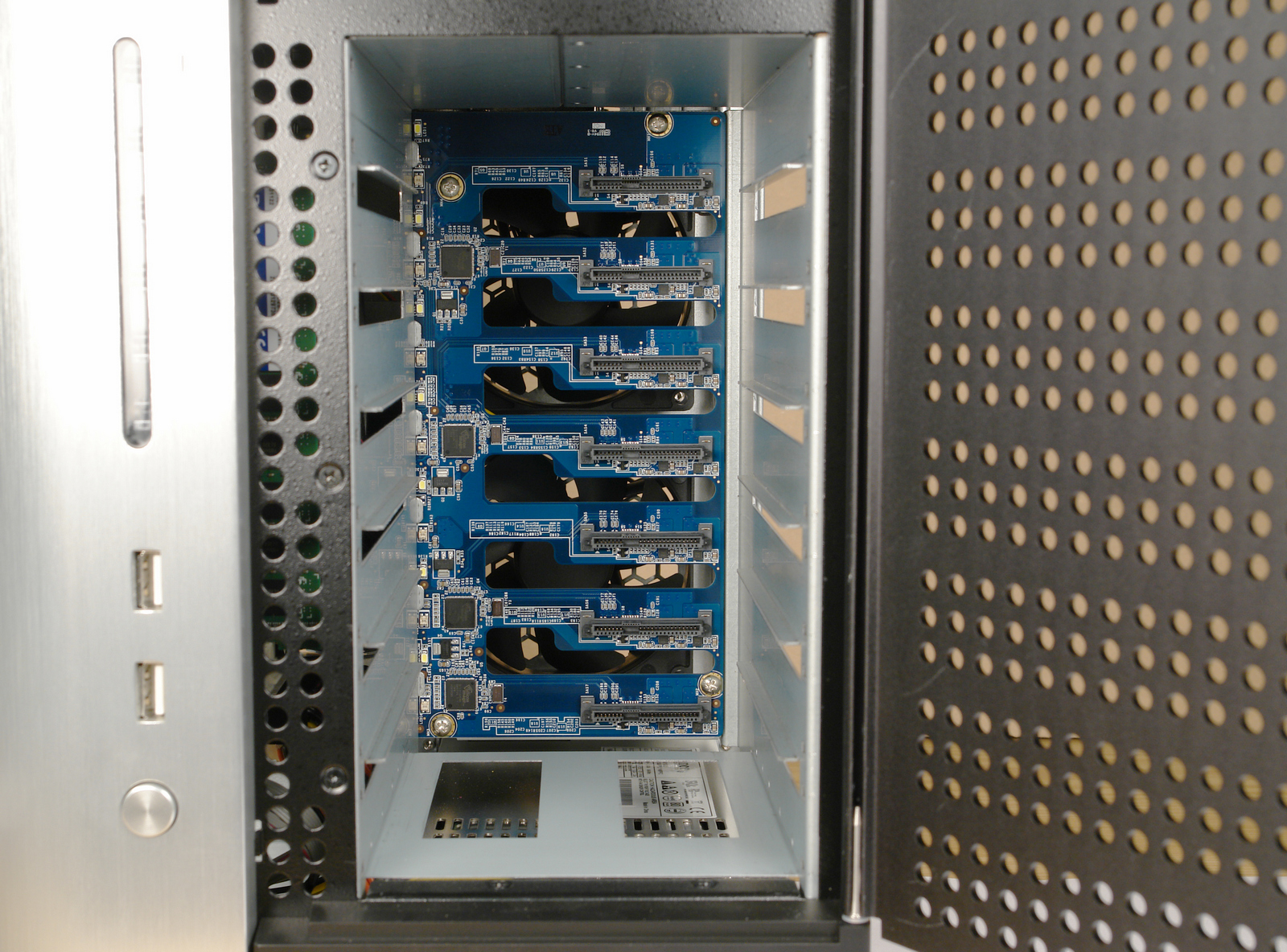

Для подключения дисков используется отдельная специализированная плата, на которой находится четыре SATA-контроллера Silicon Image Sil3132CNU. Отметим, что эти host-контроллеры предоставляют два порта для подключения дисков SATA со скоростью до 3 Гбит/с и имеют интерфейс PCI Express x1. Отдельная плата, на которой находятся эти контроллеры, подключается к основной системной плате сетевого накопителя по интерфейсу PCI Express x8.

Сетевой накопитель Thecus N7710-G

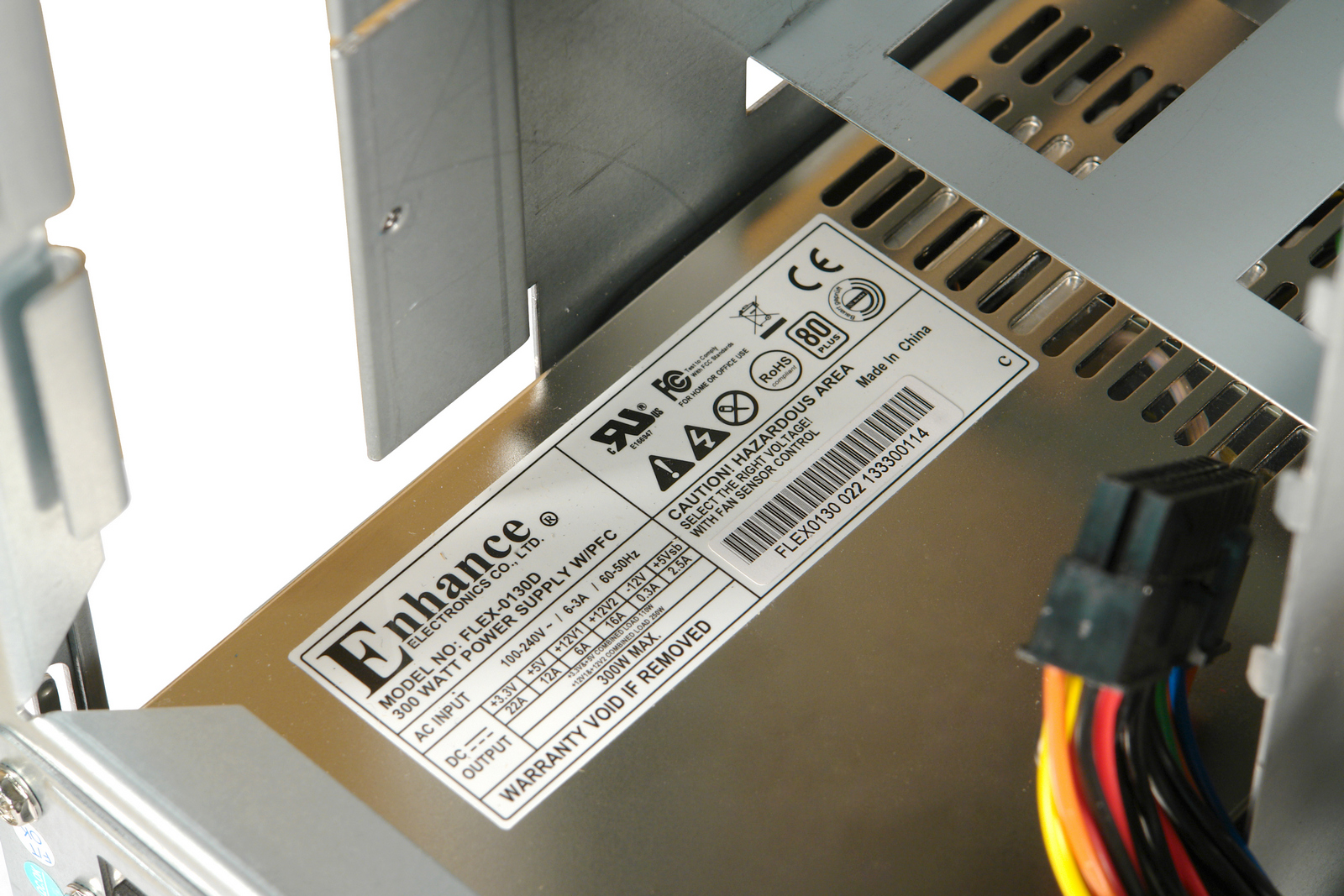

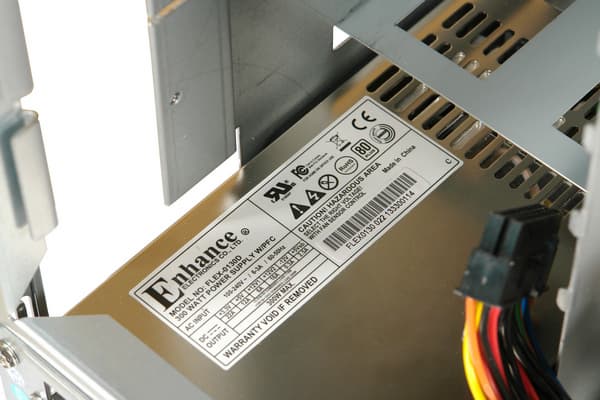

Для питания 7 дисков необходим хороший блок питания, поэтому в этой модели установлена модель Flex-0130D мощностью 300 Вт производства компании Enchance, сертифицированная согласно стандарту 80 Plus.

Сетевой накопитель Thecus N7710-G

Если один слот PCI Express x16 этого накопителя всегда занят платой с SATA-контроллерами, то в другой установлен 10-гигабитный сетевой адаптер Thecus C10GTR.

Thecus C10GTR

Сетевой накопитель Thecus N7710-G

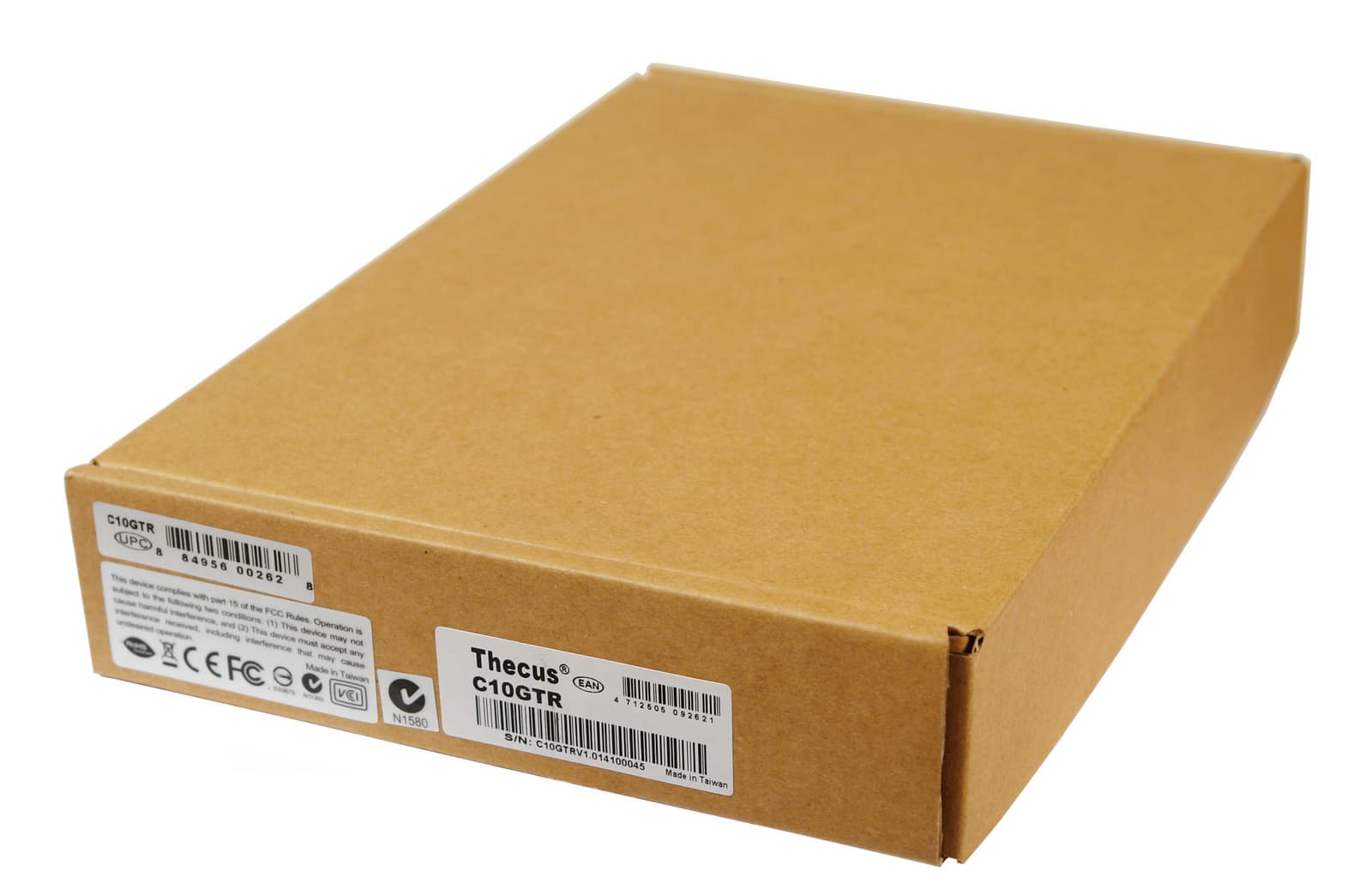

Для тестирования Thecus N7710-G нам был предоставлен еще один отдельный адаптер Thecus C10GTR, поэтому мы смогли рассмотреть его поближе.

Сетевой накопитель Thecus N7710-G

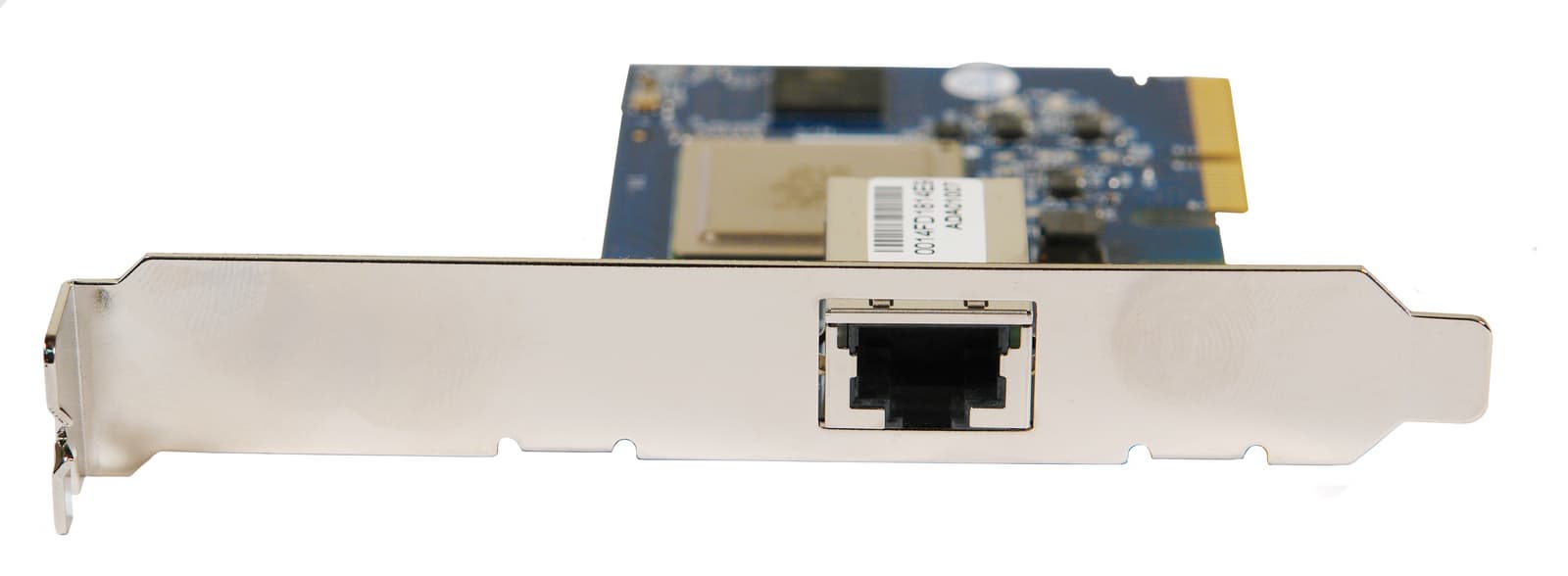

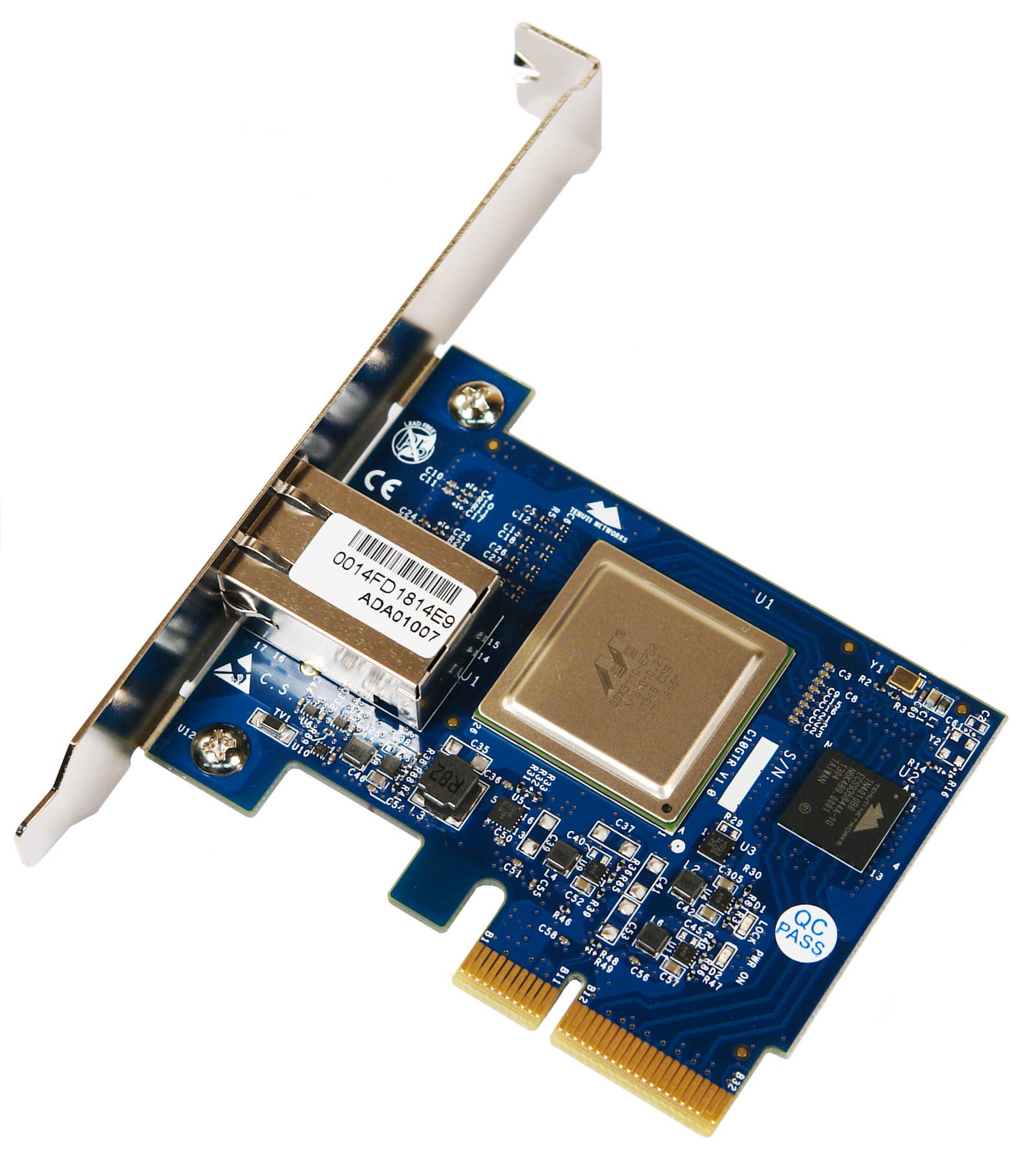

Адаптер Thecus C10GTR выполнен на небольшой печатной плате с текстолитом синего цвета и предполагающей установку в низкопрофильные корпуса, для чего имеется специальная запасная задняя панель.

Сетевой накопитель Thecus N7710-G

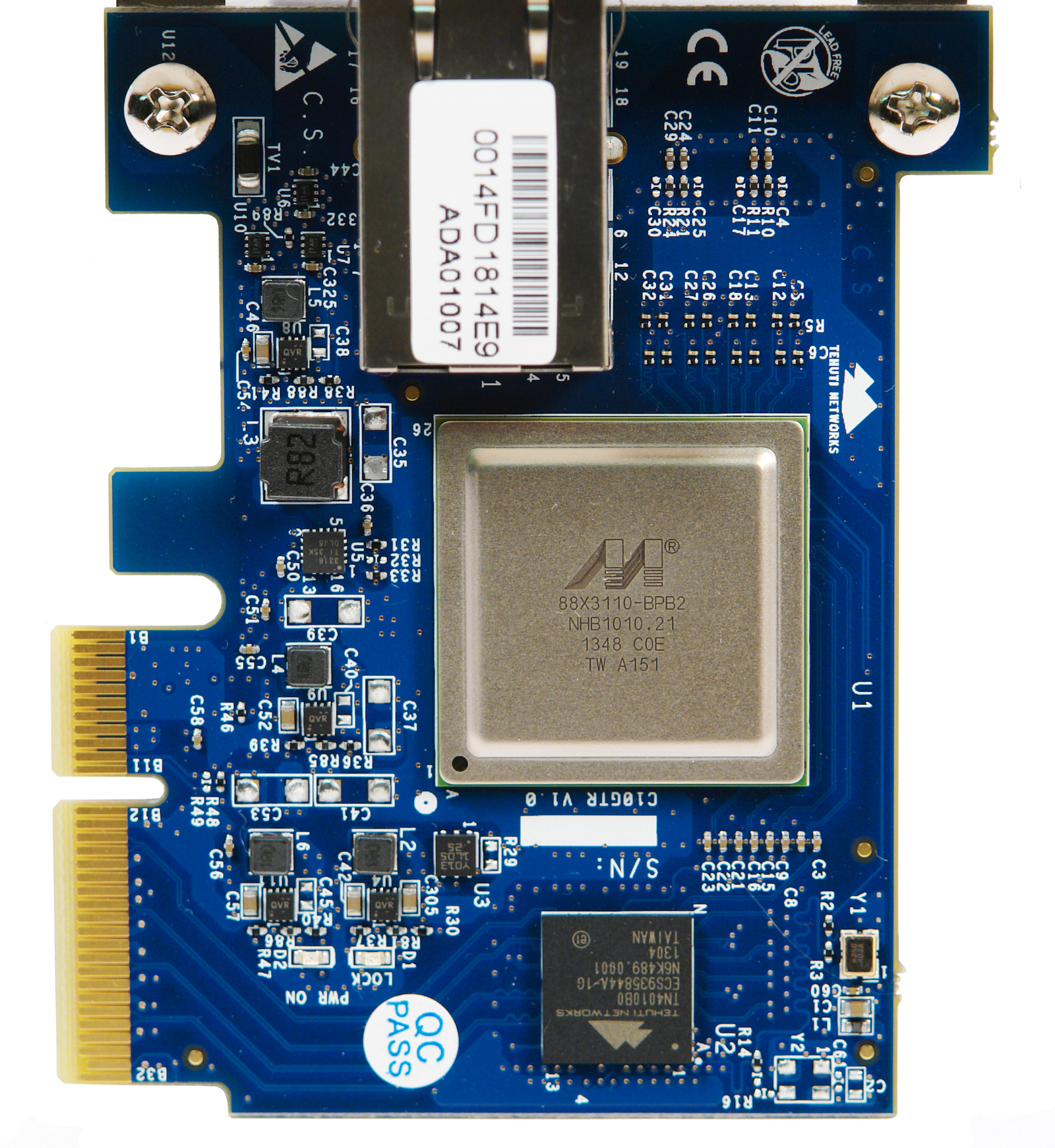

Сетевой адаптер Thecus C10GTR построен на базе контроллера Tehuti TN4010B0, для которого характерно низкое энергопотребление, так как потребляемая мощность не превышает 5 Вт. Микросхемой интерфейса физического уровня в этом адаптере выступает чип Marvell Alaska 88X3110-BPB2. Эта микросхема обеспечивает поддержку стандартов 10GBase-T, 1000Base-T и 100Base-TX при подключении по кабелю Cat-6a и расстояниях до 100 м. Также возможно использование патч-кордов категорий Cat-5e и Cat-6, что, как оказалось впоследствии, не сильно влияет на производительность. Адаптер поставляется с комплектом драйверов для систем Windows, Linux и VMware.

В качестве небольшого резюме по аппаратной части стоит отметить, что система охлаждения сетевого накопителя эффективно отводит тепло от жестких дисков и хорошо управляется встроенным программным обеспечением. Увы, но, как и подобает устройствам для корпоративного сегмента, даже при вращении на минимальной скорости (максимальная скорость задних вентиляторов составляет 2400 об/мин), шум, издаваемый Thecus N7710-G, хорошо ощутим.

Сборка и настройка

Сетевой накопитель Thecus N7710-G поставляется без предустановленных дисков, так что для работы с ним необходимо сначала установить их в корзину. Напомним, что эта модель поддерживает установку только SATA-дисков, модели с интерфейсом SAS этим накопителем не поддерживаются. Данный накопитель совместим с большинством современных HDD- и SSD-дисков, объем которых может достигать 6 ТБ. Соответственно, максимальный общий объем дискового пространства для этой модели составляет 42 ТБ. Первоначальная настройка может быть осуществлена как с помощью панели управления на самом сетевом накопителе без использования ПК, так и с помощью прилагаемого программного обеспечения.

Сетевой накопитель Thecus N7710-G

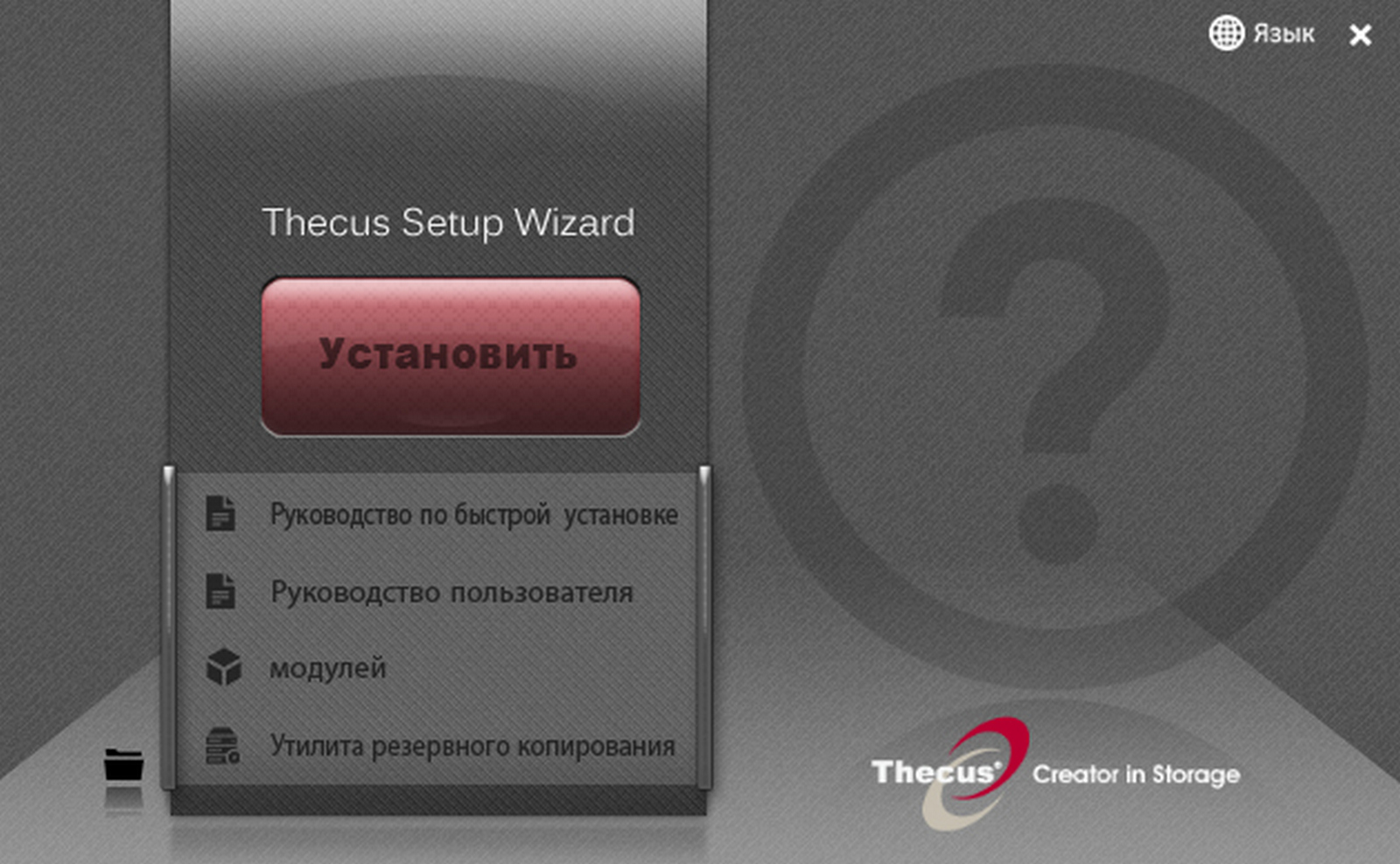

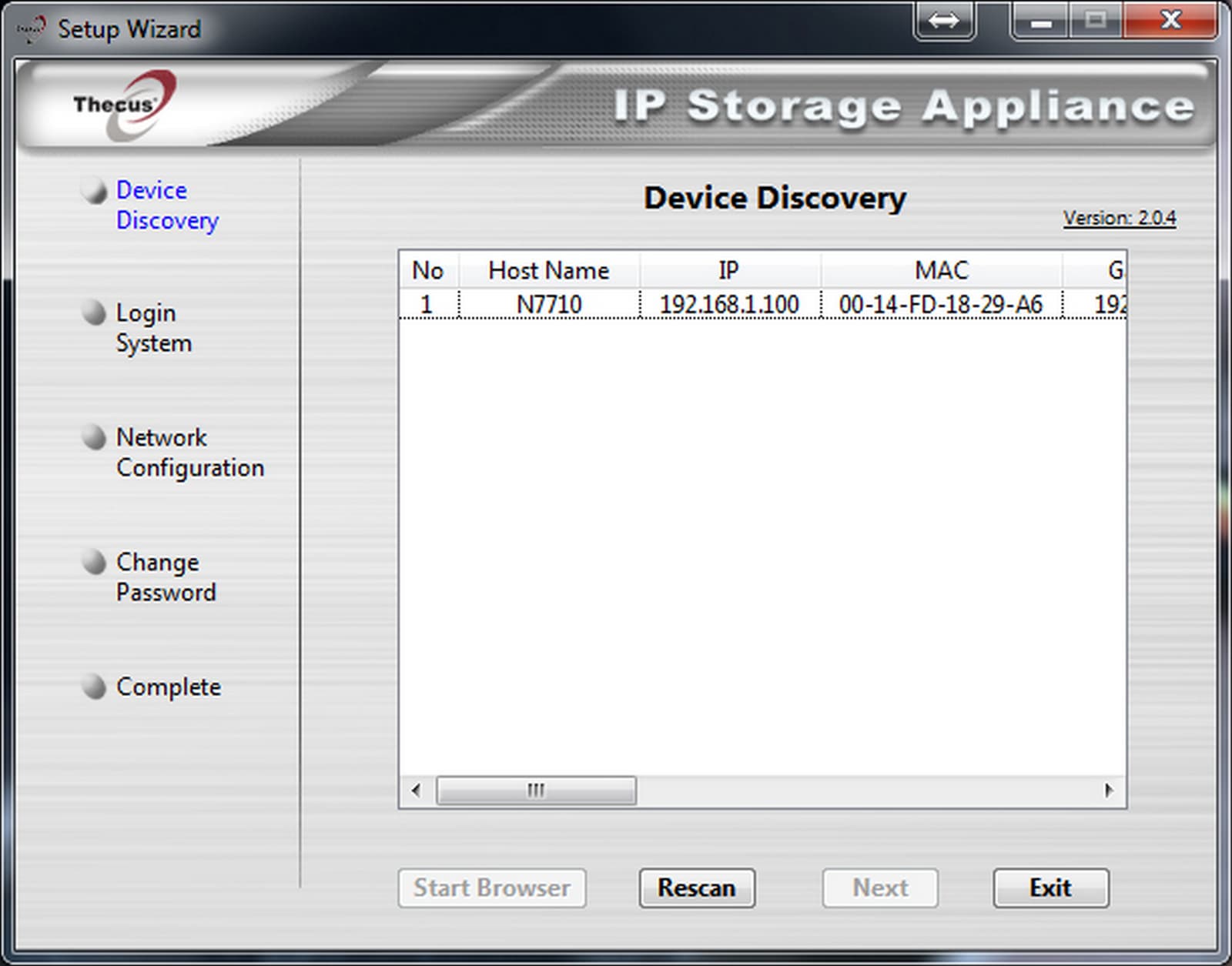

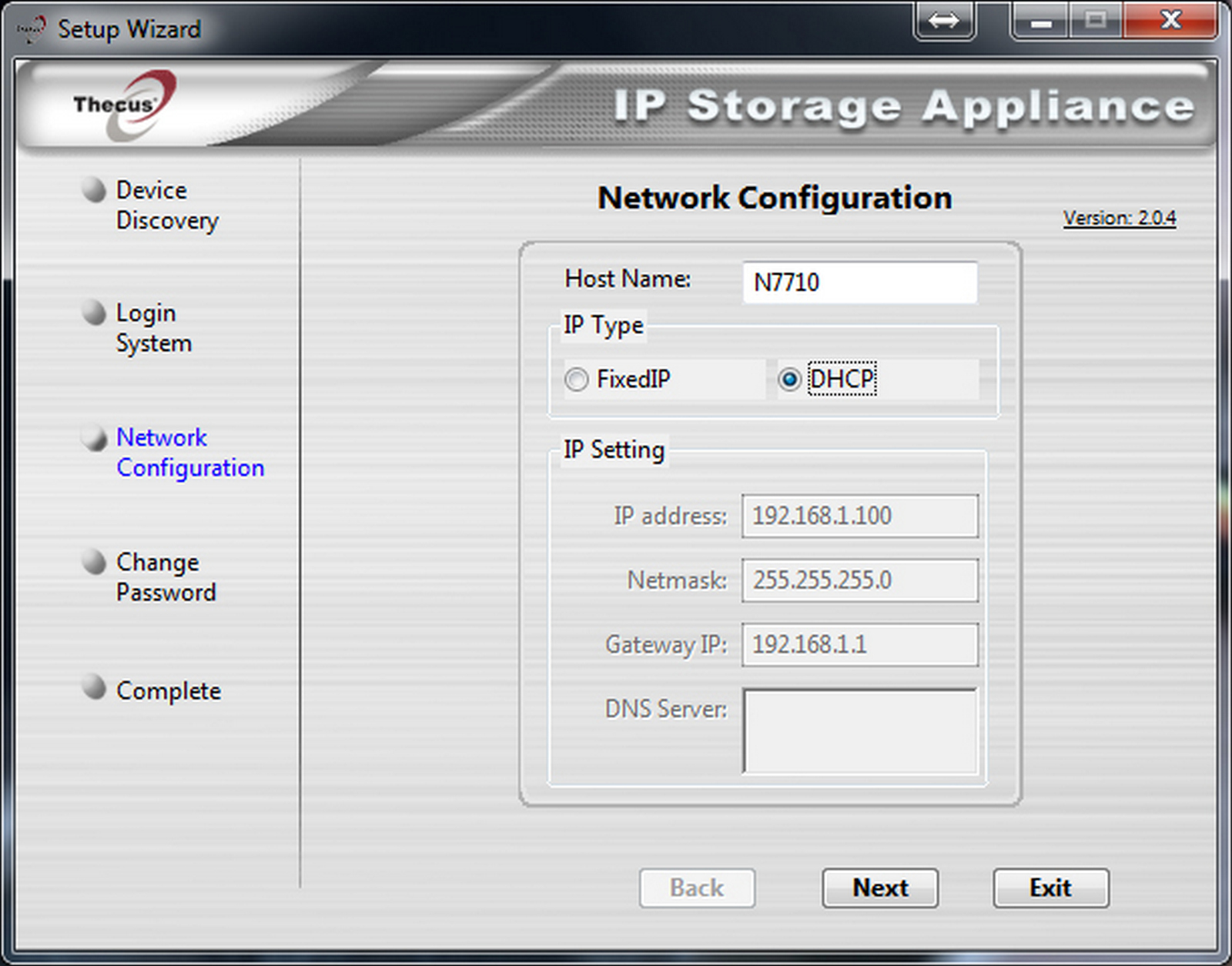

В комплекте с устройством прилагается утилита Thecus Setup Wizard для поиска накопителя в сети и изменения его базовых параметров.

Сетевой накопитель Thecus N7710-G

При настройке пользователя попросят ввести пароль по умолчанию (admin/admin), изменить его на новый, а также выбрать метод подключения к сети — Static IP или DHCP.

Сетевой накопитель Thecus N7710-G

По умолчанию Thecus N7710-G получает адрес 192.168.1.100 в подсети 192.168.1.1. Если адрес занят, программа переключается на режим DHCP. После завершения настройки утилита предложит перейти к управлению посредством браузера, открыв соответствующую страницу.

Сетевой накопитель Thecus N7710-G

Перед тем как рассмотреть основные функциональные возможности модели, настраиваемые с помощью веб-интерфейса, одним глазком взглянем на BIOS этой модели. Благо сделать это достаточно просто — подключив Thecus N7710-G к любому монитору.

Сетевой накопитель Thecus N7710-G

Сетевой накопитель Thecus N7710-G

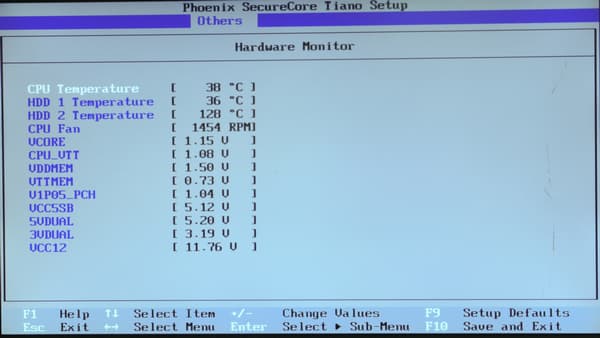

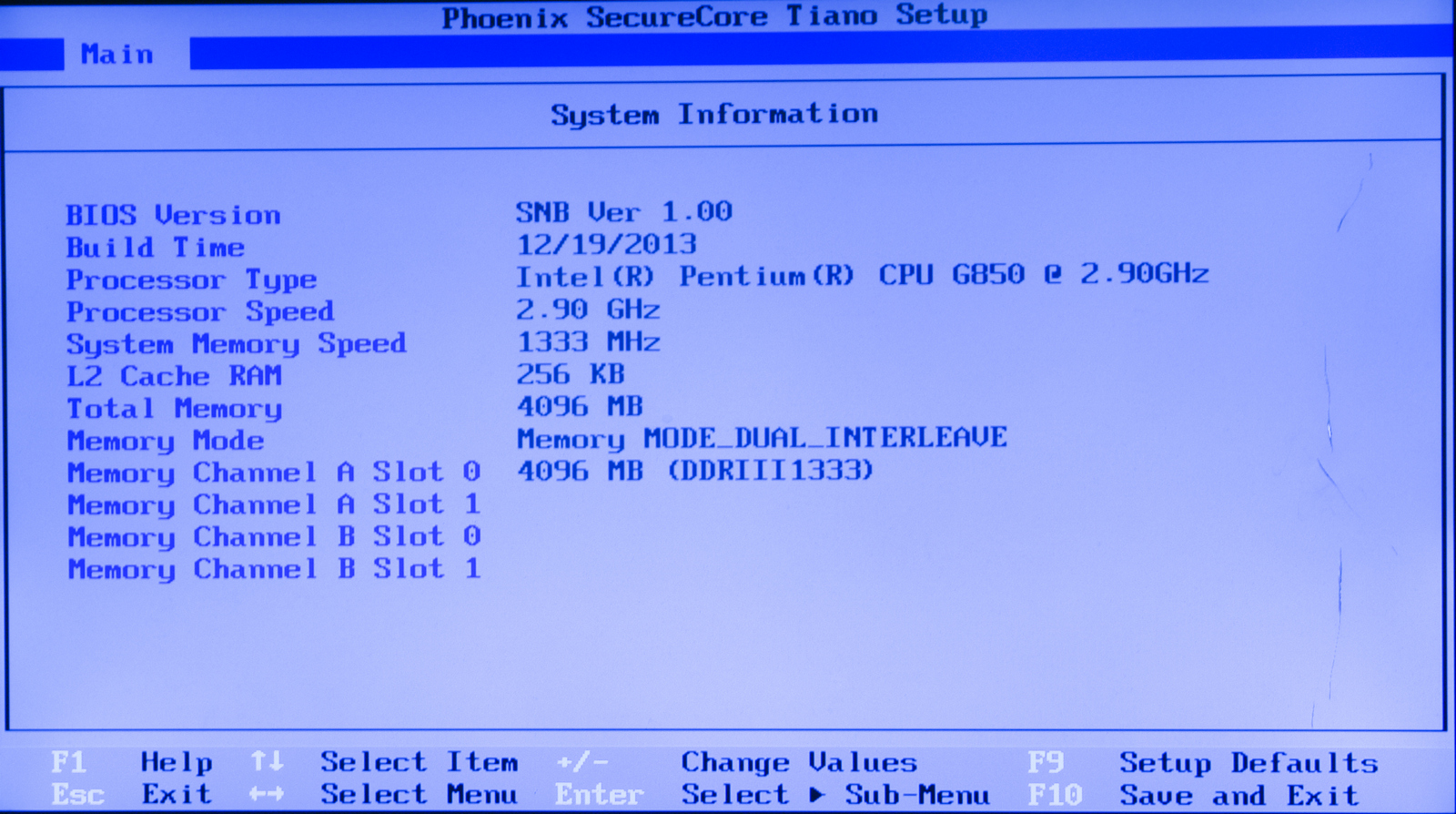

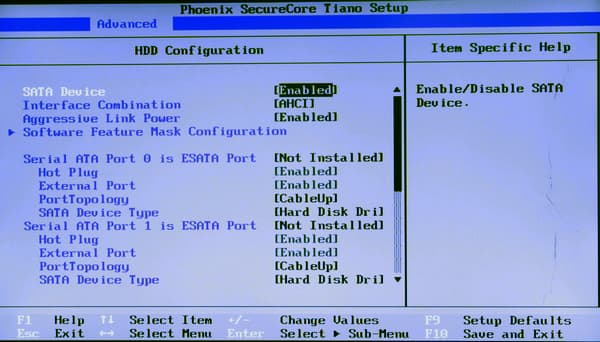

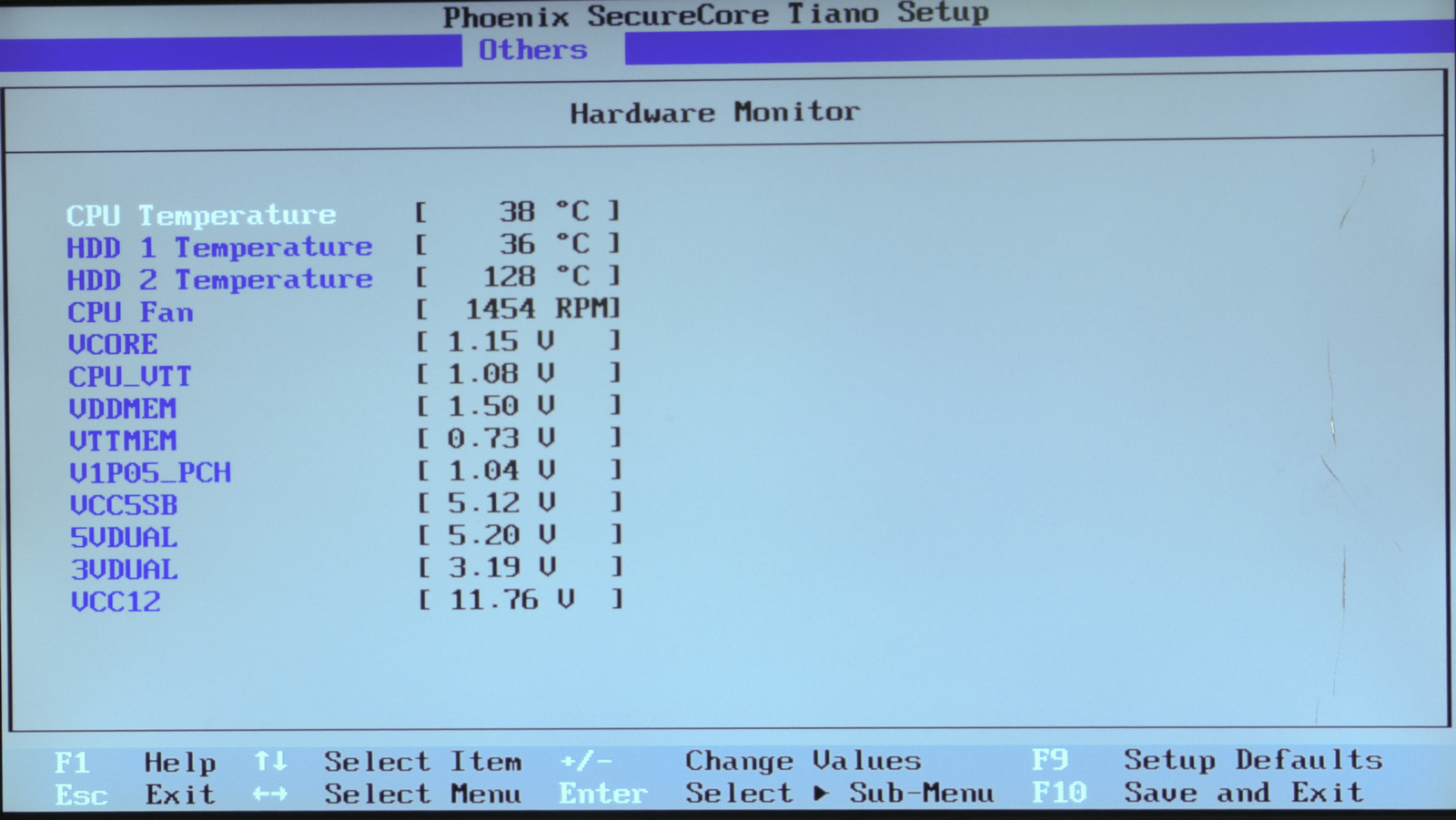

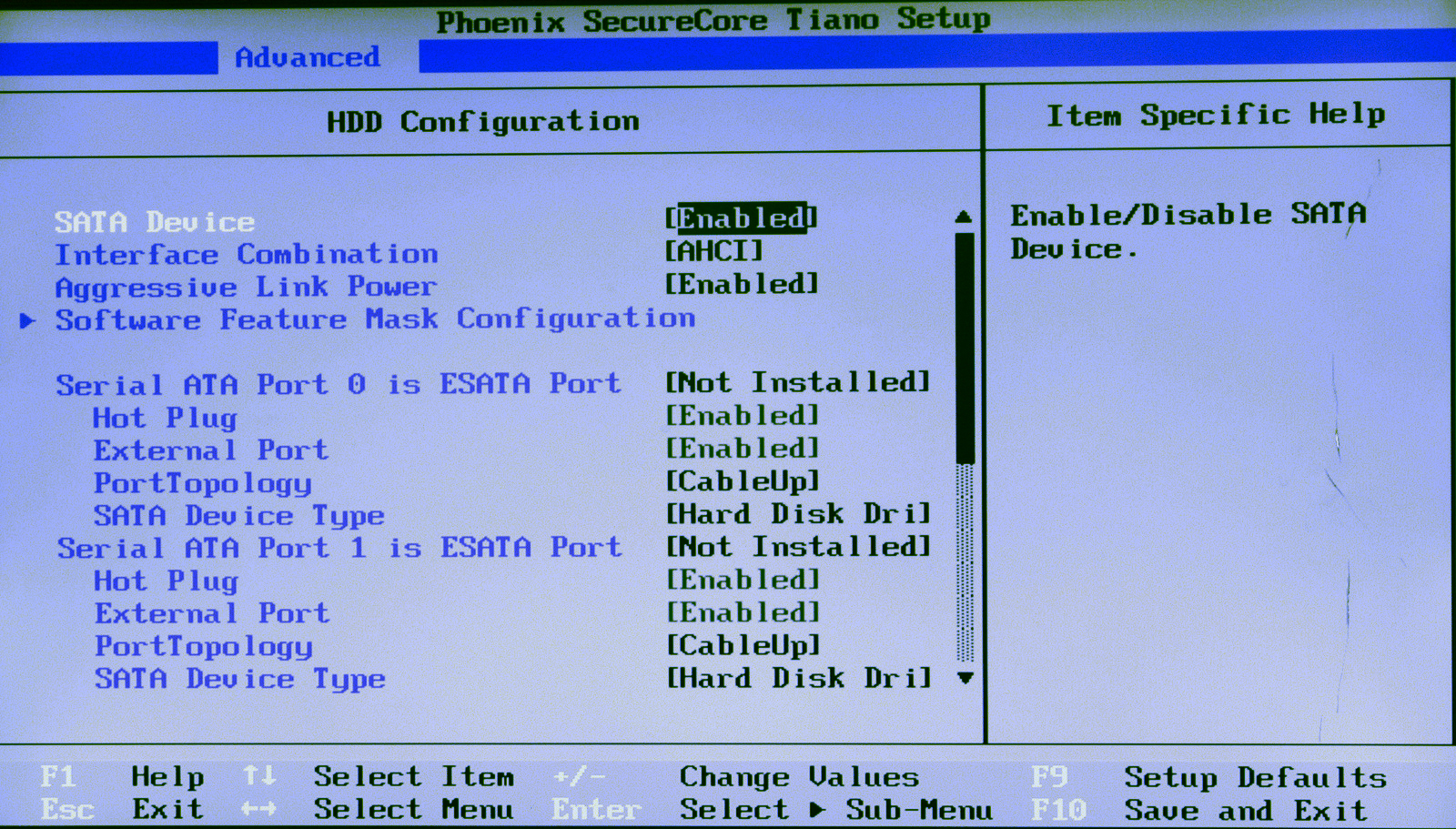

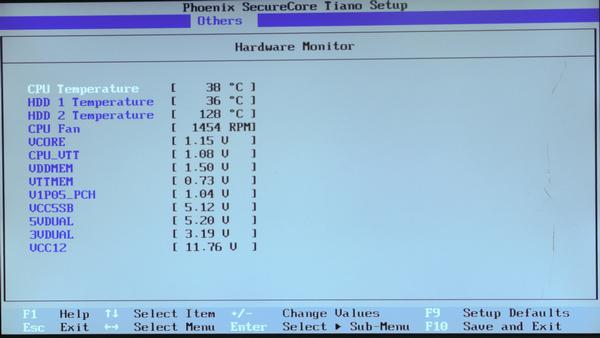

Итак, UEFI BIOS этой модели (SNB Ver 1.00) вполне стандартный и базируется на Phoenix SecureCore Tiano с поддержкой UEFI Boot и других современных технологий. Интегрированный SATA-контроллер выставлен в режим AHCI, впрочем, скорее всего этот контроллер вообще не используется системой, ведь все SATA-диски подключаются к контроллерам на Sil3132. Хотя тогда не очень понятно, почему два порта показывают наличие кабеля (CablePlug), хотя никаких устройств к ним не подключено. При отсутствии дисков загрузка происходит с подключенного USB-накопителя Afaya, а после развертывания системы ThecusOS на диски загрузка уже осуществляется с нового специального раздела.

Тестирование сетевого накопителя Thecus N7710-G осуществлялось с последней доступной на момент теста прошивкой версии 2.05.04. Согласно данным командной строки, версия Linux, установленная на этой модели, имеет следующий идентификатор: Linux N7710 3.10.47 SMP x86_64 (Red Hat 4.4.3-4). Так что, вероятно, ThecusOS базируется на собственной ветке Red Hat.

Основной метод управления и функциональные возможности

Сетевой накопитель Thecus N7710-G

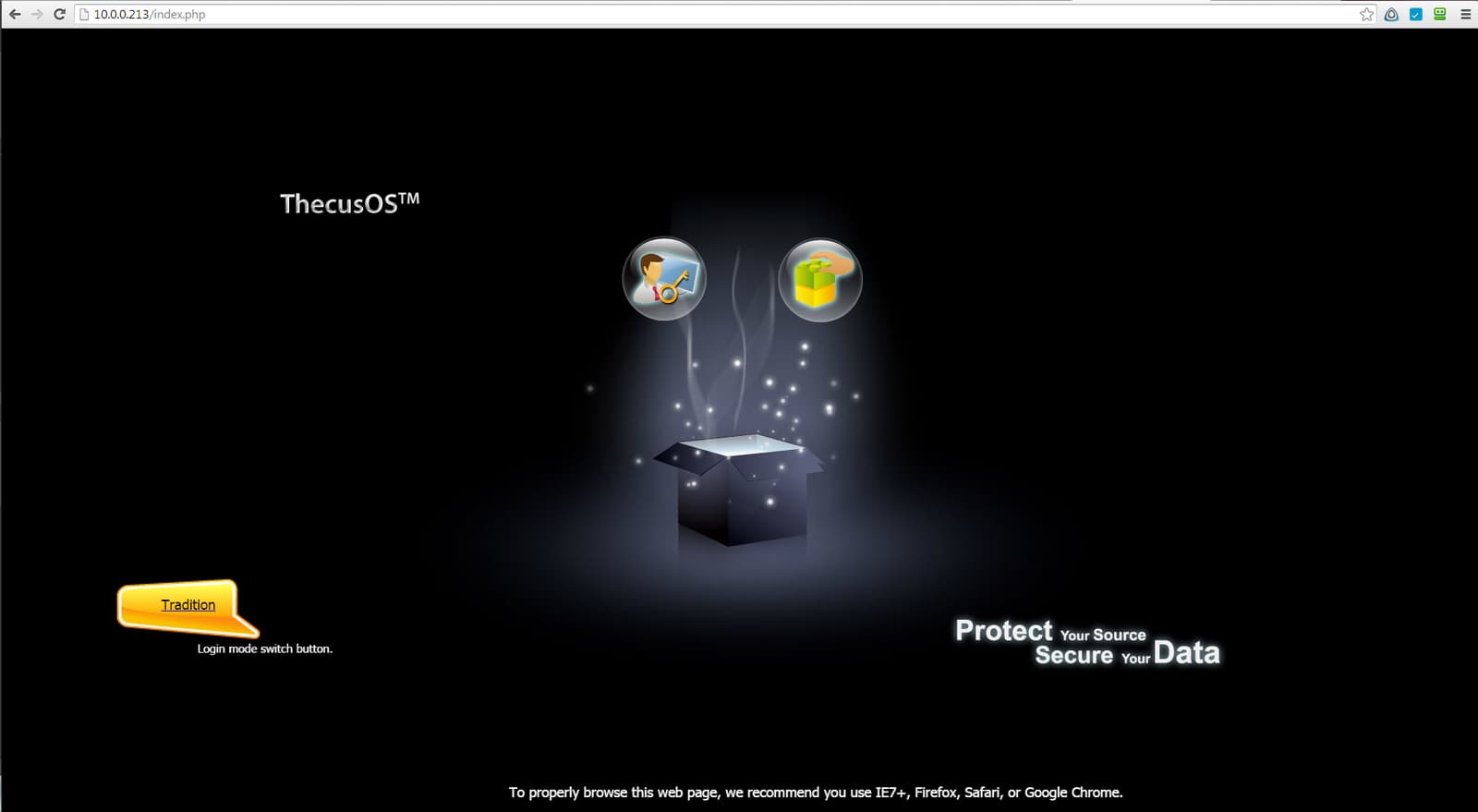

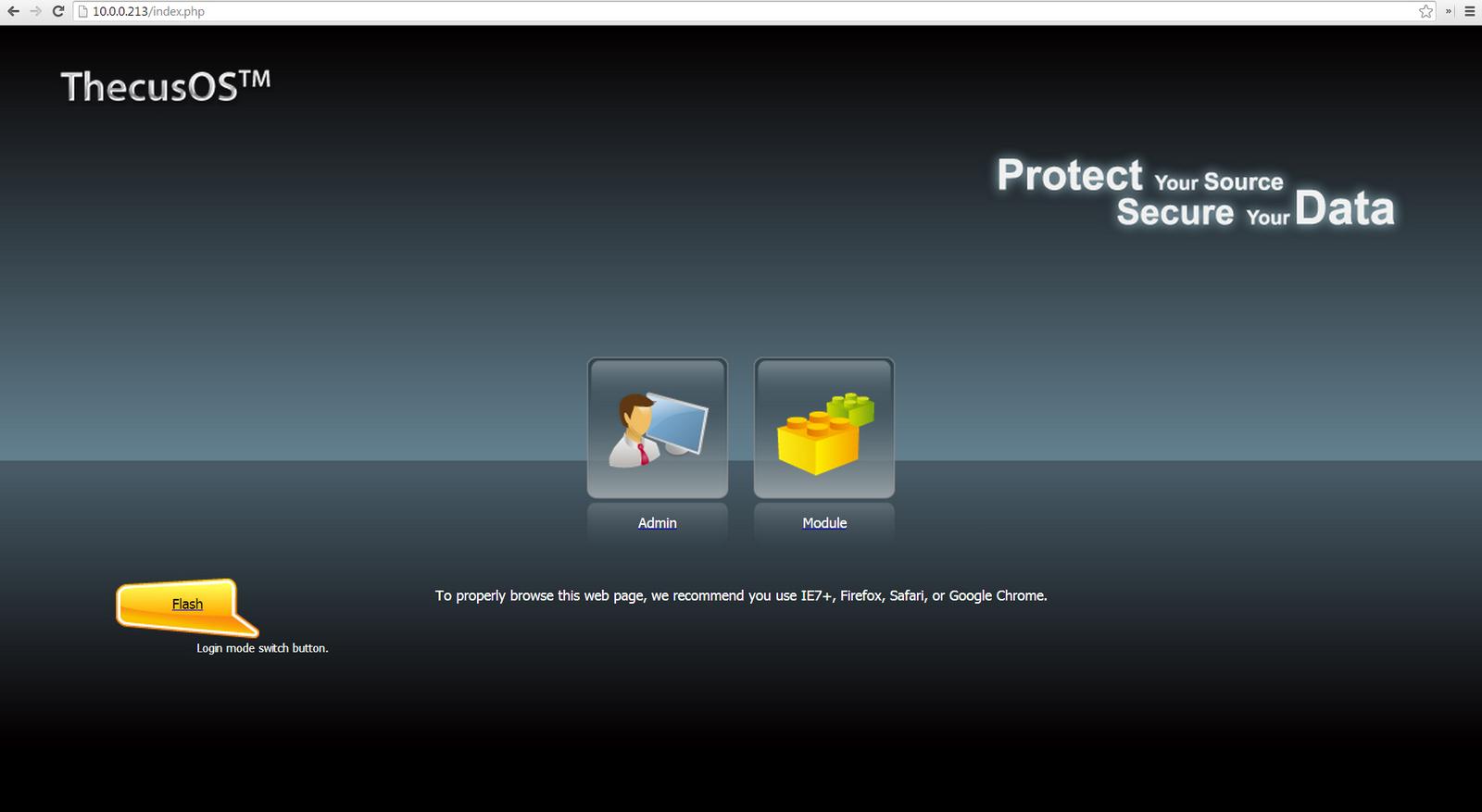

Экран приветствия в интерфейсе управления может отображаться в двух вариантах — обычном и с помощью технологий flash. Поддерживает работу по шифрованному соединению HTTPS, а на первой странице веб-интерфейса представлены иконки для входа для администрирования и доступа к установленным модулям, типа фотосервера Piczza.

Сетевой накопитель Thecus N7710-G

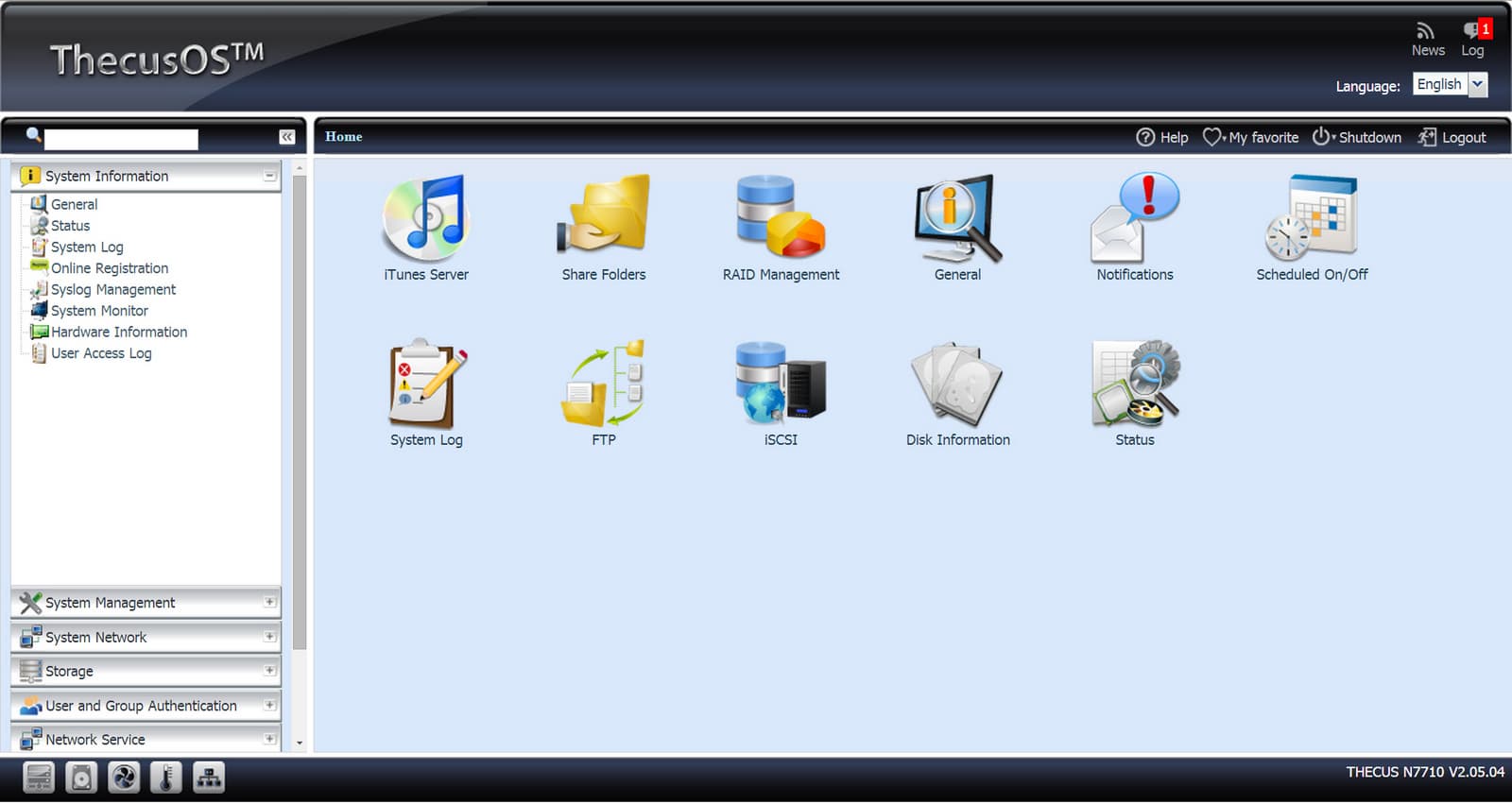

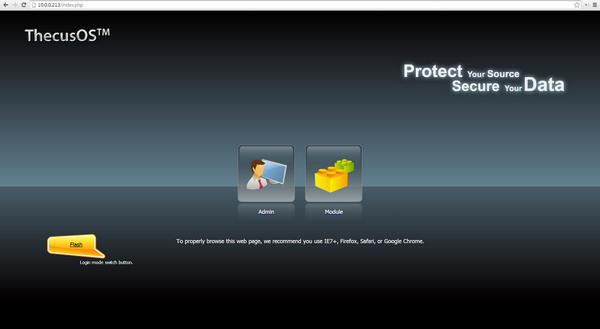

Интерфейсы первой страницы (flash и обычный) не сильно отличаются между собой, а основное меню управления в этом случае все равно останется в прежнем виде. Русский вариант интерфейса присутствует и при необходимости можно быстро переключиться на него, выбрав соответствующий язык.

Сетевой накопитель Thecus N7710-G

Поскольку ThecusOS является универсальной операционной системой для продуктов Thecus, мы не будем подробно останавливаться на особенностях интерфейса управления этой модели. Читатель может посмотреть подробные обзоры панели управления в наших предыдущих статьях Thecus N2310 и Thecus N7700 Pro, а сейчас мы лишь отметим основные функциональные возможности модели.

Сетевой накопитель Thecus N7710-G

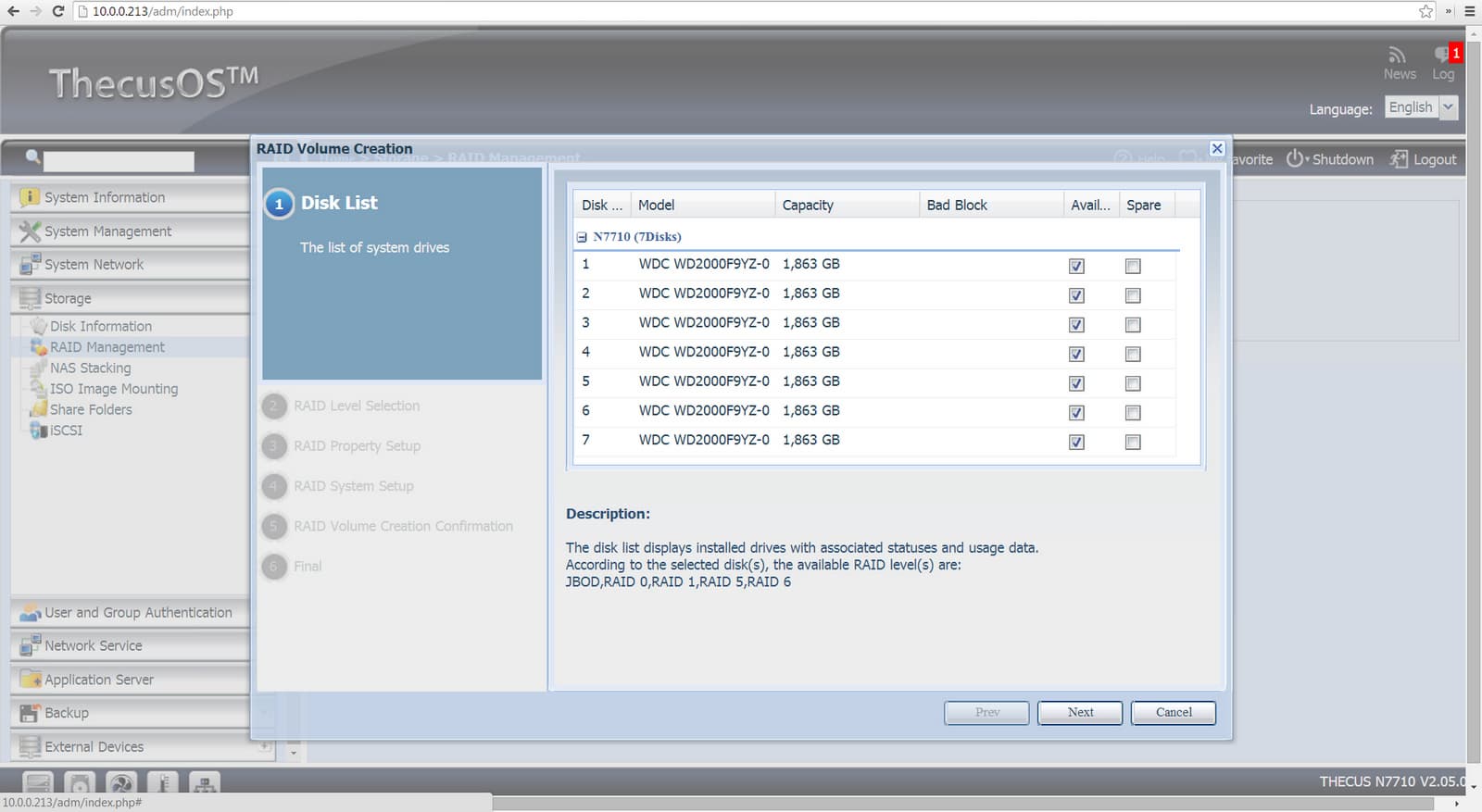

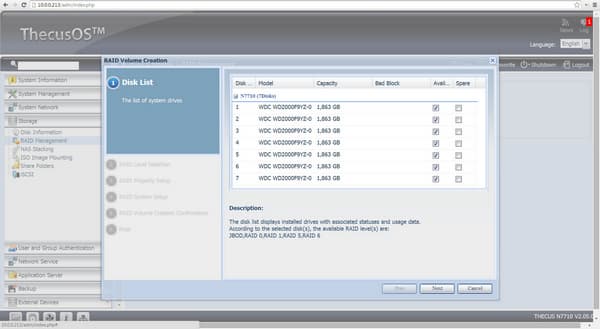

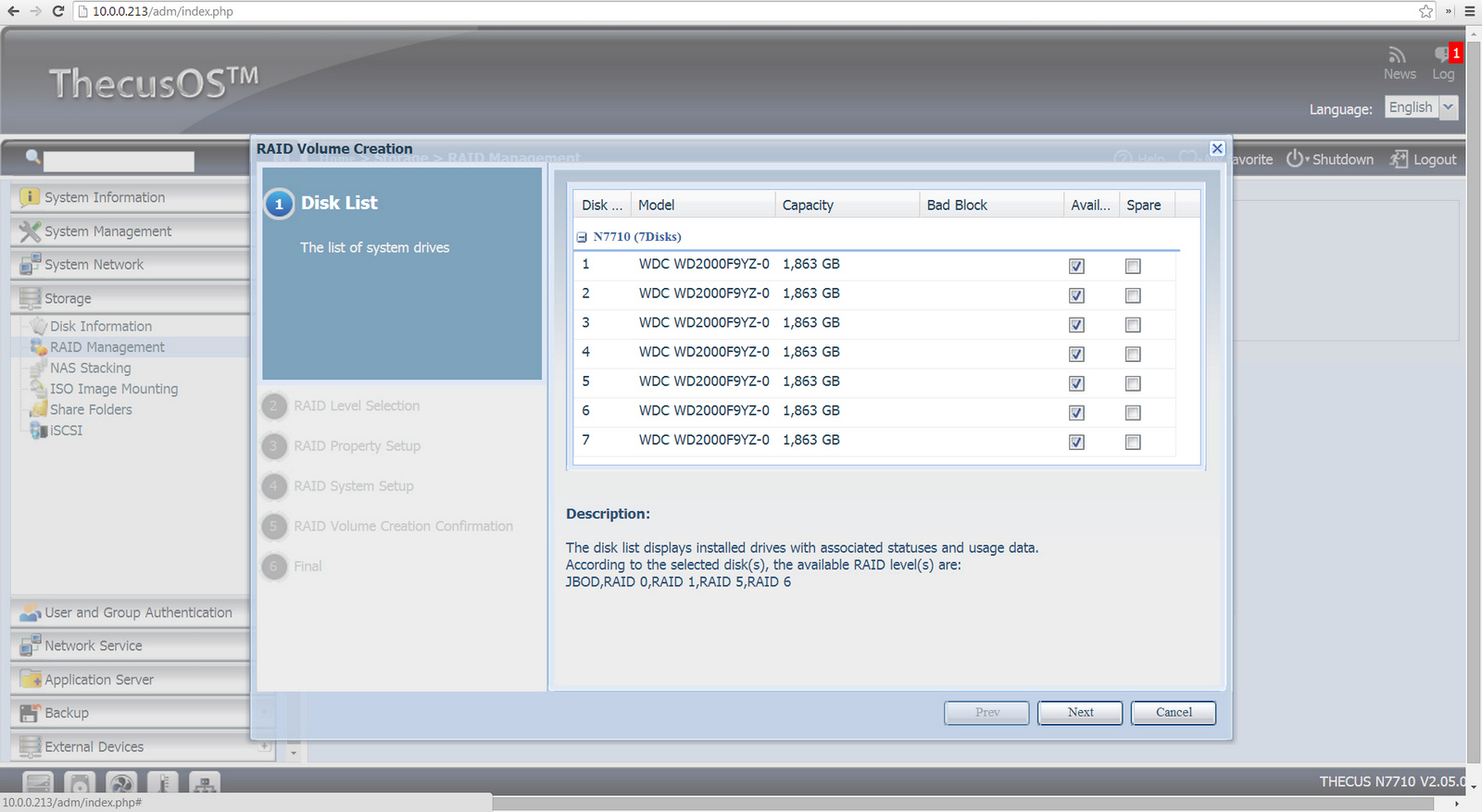

В этой модели сетевого хранилища используется программный RAID, когда создание массива реализуется с помощью программного обеспечения операционной системы и сторонних утилит. Встроенное программное обеспечение Thecus N7710-G поддерживает все доступные 7-дисковым сетевым накопителям режимы, а именно: JBOD, RAID 0, RAID 1, RAID 5, RAID 6, RAID 10, RAID 50. Поддерживается создание нескольких разнотипных массивов на разных дисках. Кроме того, поддерживается миграция и расширение томов при установке новых дисков. Пользователю после добавления или замены диска необходимо только лишь дождаться синхронизации данных в массиве. Также отдельно отметим, что имеется поддержка перемещения созданных массивов и данных в другие сетевые хранилища Thecus.

Сетевой накопитель Thecus N7710-G

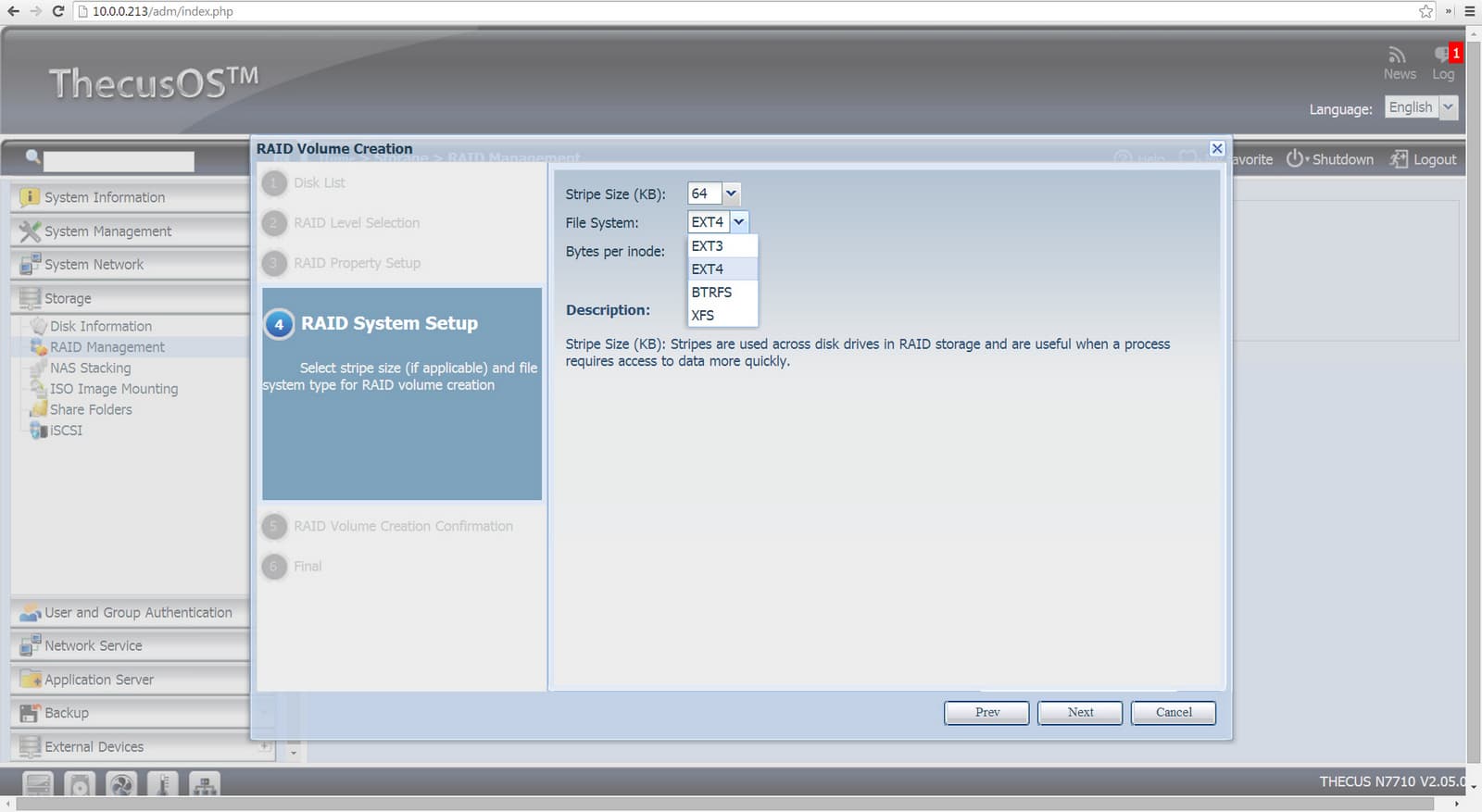

В качестве файловой системы пользователь может выбрать EXT3, EXT4, BTRFS и XFS. Если три файловые системы достаточно распространены, то BTRFS в достаточной степени редкий гость на серверах и сетевых хранилищах данных. Все дело в том, что BTRFS только не так давно (в 2013 году) была включена в официальную ветку Red Hat, а часть утилит по работе с ней достигла стабильной ветки вообще только в этом году. BTRFS (B-tree FS или «Better FS») — это файловая система для ОС Linux, основанная на структурах Б-деревьев и работающая по принципу «копирование при записи» (copy-on-write). Ее разработкой активно занимаются три известные компании — Oracle Corporation, Fujitsu и Red Hat. По своему типу она наиболее приближена к ReiserFS, которая также базируется на Б-деревьях, и планируется как альтернатива ZFS и Ext4. По всей видимости, включение данной файловой системы обусловлено тем фактом, что ThecusOS базируется на Red Hat и соответственно поддерживает BTRFS. Но вернемся к нашему сетевому накопителю.

Накопитель Thecus N7710-G позиционируется как решение для хранения данных серверов виртуализации, поэтому он имеет весьма расширенные возможности по работе с iSCSI. Поддерживаются Microsoft/Mac OS/Linux инициаторы и Thecus NAS цели, а также динамическое выделение дискового пространства посредством iSCSI Thin Provisioning. Данная модель также поддерживает создание томов iSCSI на уже существующих разделах и монтирование удаленных томов iSCSI. Отметим, что сетевой накопитель Thecus N7710-G сертифицирован для работы с серверами виртуализации VMware V5.5. Кроме всего прочего, данная модель поддерживает распространенные сетевые протоколы: Samba, AFP, NFS v3/v4, FTP, TFTP, UPnP, Bonjour, SSH и DDNS. Каждый из протоколов имеет собственные параметры настройки в интерфейсе управления. Общие папки, в которых хранятся данные пользователей, размещаются на созданных администратором системы томах. Как и в большинстве других сетевых накопителей, в этой модели существуют разграничение доступа пользовательского доступа к папкам, опции сокрытия папок в сетевом окружении, дополнительное 256-битное шифрование по алгоритму AES и возможность включения сетевой корзины. Папки пользователей доступны помимо всех современных протоколов — SMB/CIFS, AFP, FTP и через встроенный в веб-интерфейс файловый менеджер (устанавливается как отдельный пакет под названием WebDisk). Также поддерживаются монтирование образов ISO в отдельные папки, создание образа из существующих папок и запись на внешний оптический привод.

Сетевой накопитель Thecus N7710-G

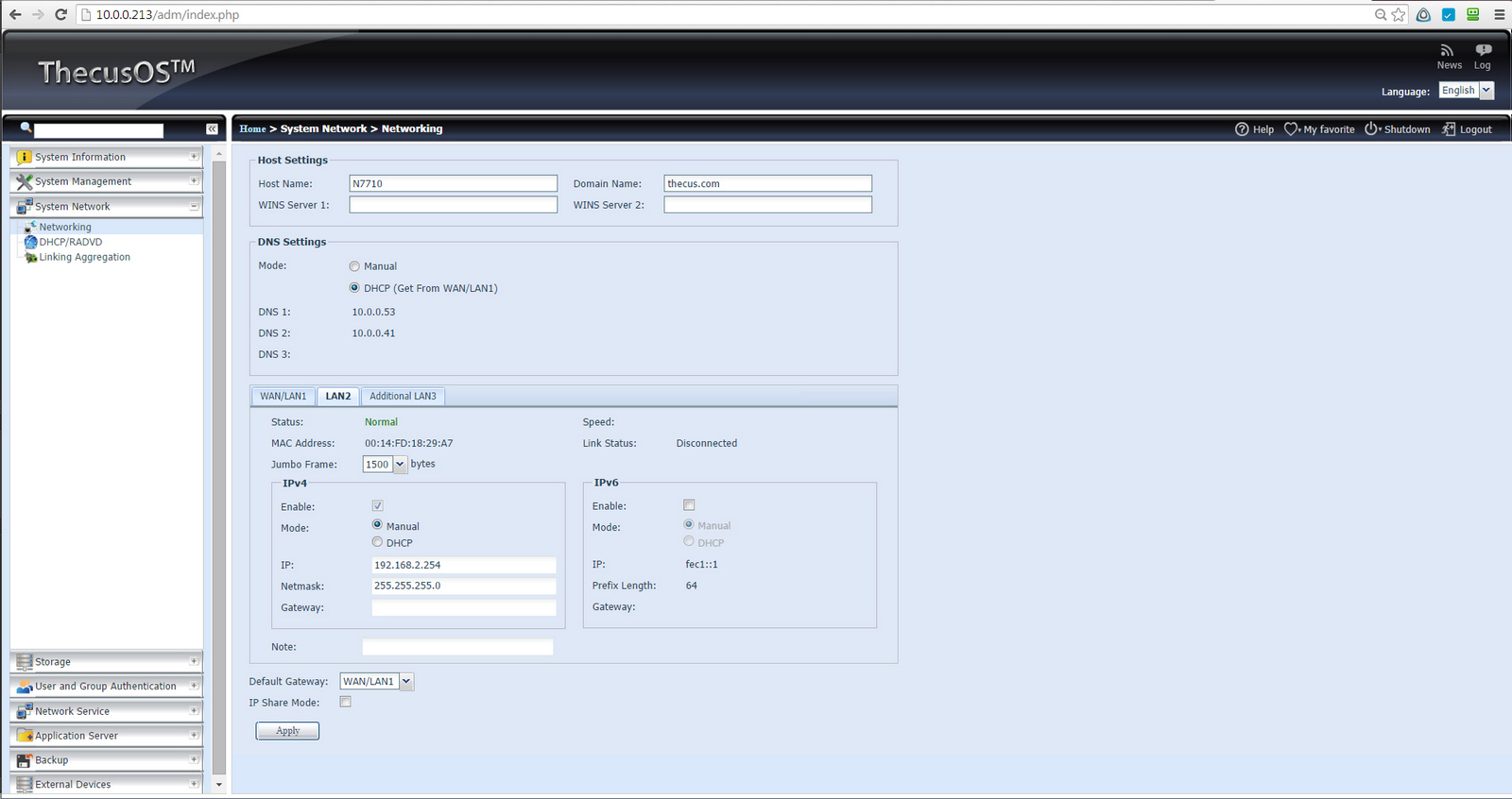

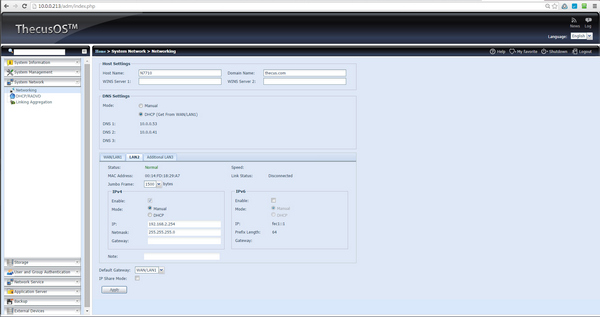

Эта модель обладает двумя интегрированными сетевыми адаптерами, что позволяет выполнять роль простого сетевого маршрутизатора между WAN- и LAN-портами с помощью прозрачной маршрутизации. Для WAN-порта, который подключается или к DSL-модему, или в локальную сеть провайдера, существуют две опции подключения — Static IP и DHCP как по протоколу IPv4, так и по протоколу IPv6. Рассматриваемая нами модель имеет еще одну важную функциональную особенность, а именно объединение двух сетевых портов (Link Aggregation). В модели Thecus N7710-G реализована поддержка резервирования канала и распределения нагрузки по популярным различным алгоритмам: Round-Robin, Active Backup, XOR, Broadcast, Dynamic Link (802.3ad) и TLB (Adaptive Transmit Load Balancing). Такой широкий выбор алгоритмов позволит оптимально интегрировать данную модель в сетевую инфраструктуру предприятия. Для LAN-сегмента сетевой накопитель Thecus N7710-G позволяет раздавать IP-адреса через встроенный DHCP-сервер и назначать DNS-серверы, прописанные в настройках WAN-порта. Пользователь может через интерфейс администрирования сам назначить используемый диапазон IP-адресов для локальной сети. Также имеется поддержка Wake-on-Lan (WoL) — включение Thecus N7710-G по сети и отключение питания дисков в случае отсутствия активности.

Встроенный USB-контроллер на базе NEC поддерживает спецификацию USB 3.0 и позволяет подключать к этой системе хранения данных современные скоростные USB-накопители, а также принтеры и источники бесперебойного питания с поддержкой управления через распространенный протокол SNMP. Для внешних накопителей поддерживается большинство современных файловых систем, таких как FAT32, NTFS, exFAT EXT3, EXT4, HFS+. Каждый раздел подключенного накопителя представляется отдельным сетевым ресурсом, у которого также можно задать права доступа.

Управление пользователями может осуществляться как локально, через панель управления, так и в рамках единой базы пользователей на серверах Windows AD или LDAP. Имеется поддержка дисковых квот для каждого пользователя на различных сетевых папках. Для системных администраторов предусмотрена функция поддержки отправки системных сообщений по электронной почте с заданием параметров сервера SMTP. Системные сообщения также доступны и в веб-интерфейсе при входе в систему в отдельном меню.

Из потоковых протоколов передачи данных сетевое хранилище Thecus N7710-G позволяет организовать сервер iTunes, UPnP Media Server, Piczza! Web Server или воспользоваться технологией DLNA. Кроме того, посредством HDMI интерфейса, данная модель позволяет транслировать видео на подключенный к ней телевизор.

Сетевой накопитель Thecus N7710-G

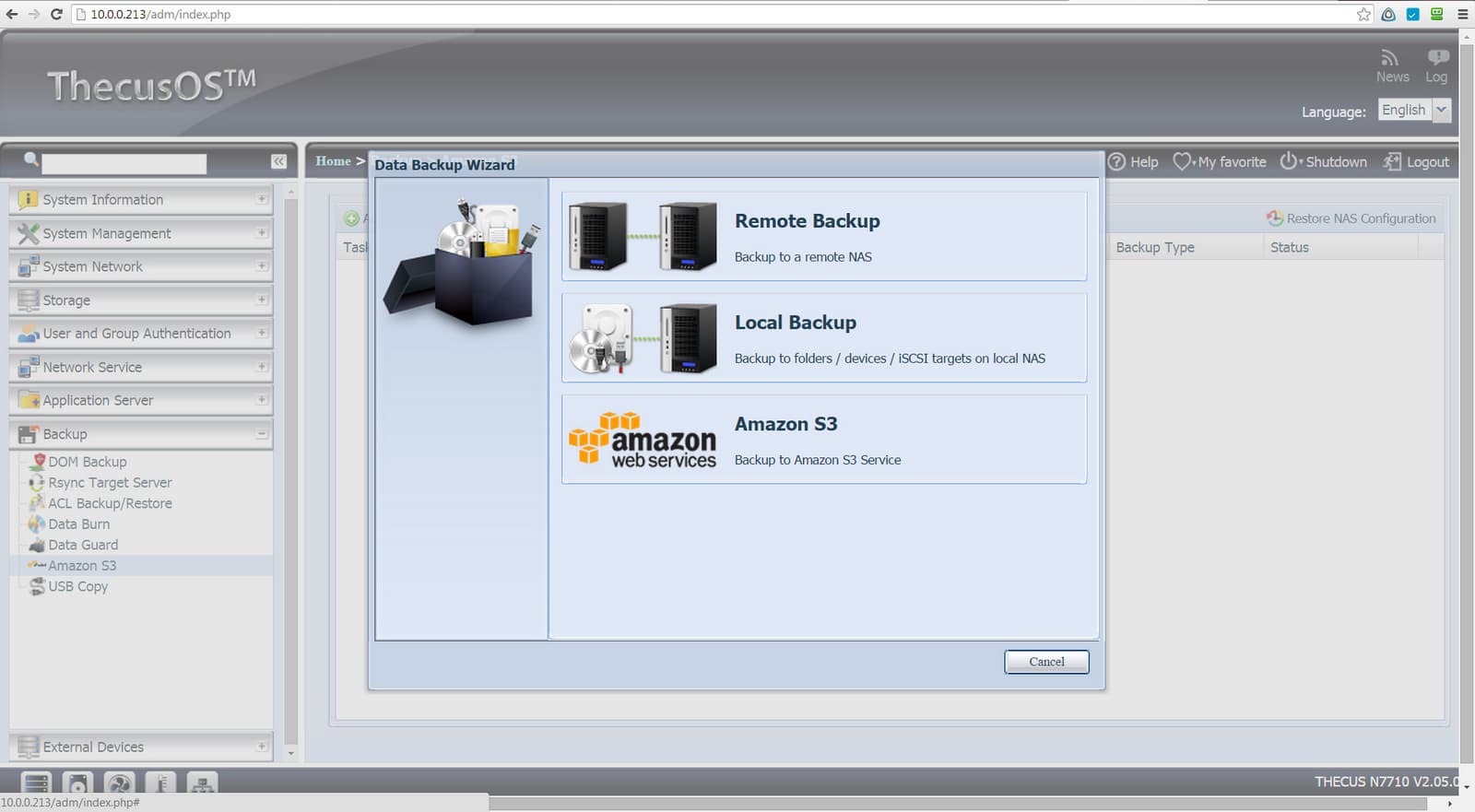

Сетевое хранилище Thecus N7710-G предлагает достаточно мощную систему создания резервных копий с различных сетевых устройств по различным протоколам (NFS, FTP, CIFS, Rsync и т. п.) в зависимости от установленного времени в планировщике бэкапов, которое задается пользователем. Устройство также поддерживает работу с аналогичными моделями Thecus по специальному протоколу. Заданий можно запрограммировать несколько, и каждое из них включает в себя название, режим (синхронизация или копирование), исходную папку, параметры удаленной системы.

Сетевой накопитель Thecus N7710-G поддерживает популярную функцию удаленной загрузки файлов по протоколам HTTP, FTP, BitTorrent. Кроме возможности управления через веб-интерфейс, к этой модели можно скачать специальное мобильное приложение T-OnTheGo (Android, iOS), которое является отдельными клиентами для управления системой загрузки и работы с файлами накопителя через Интернет. Оно позволит смотреть изображения и воспроизводить видео непосредственно с накопителя. Для контроля за состоянием устройства Thecus предлагает еще одну утилиту, доступную для Android и iOS, под названием T-Dashboard. Она позволяет настраивать параметры сетевого накопителя, такие как привилегии пользователей, включение/выключение доступных протоколов, и управлять пользователями системы. Оба приложения можно скачать в магазинах приложений Google Play и App Store или же на сайте производителя.

Дополнительные функции и расширение возможностей

Сетевой накопитель Thecus N7710-G

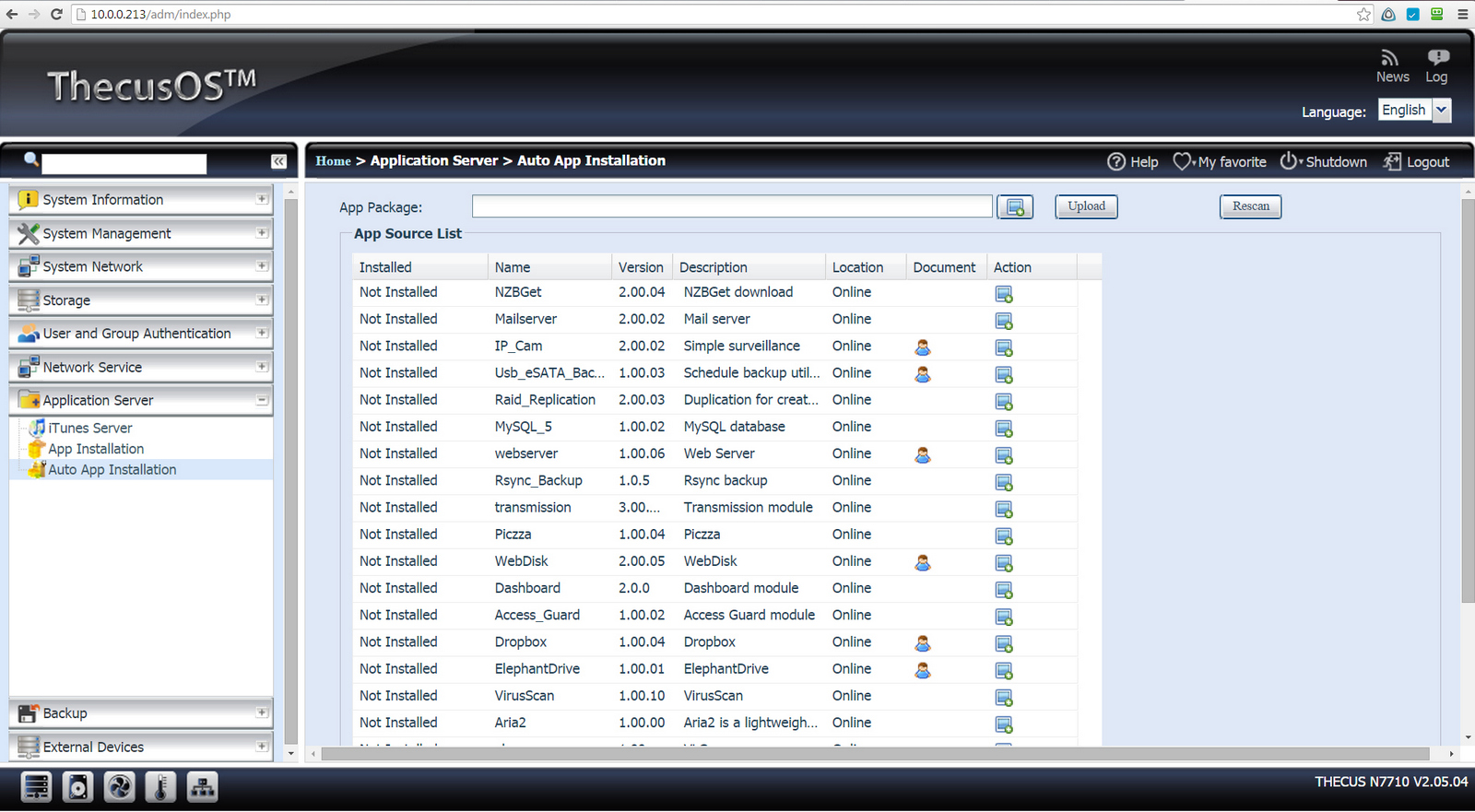

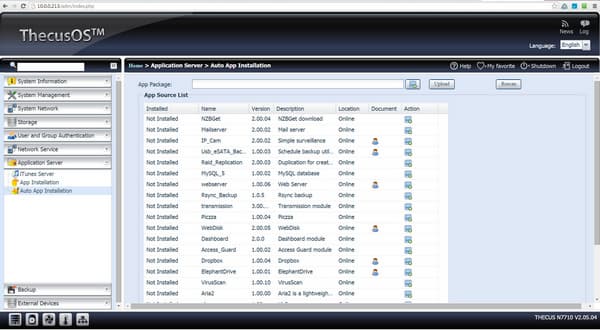

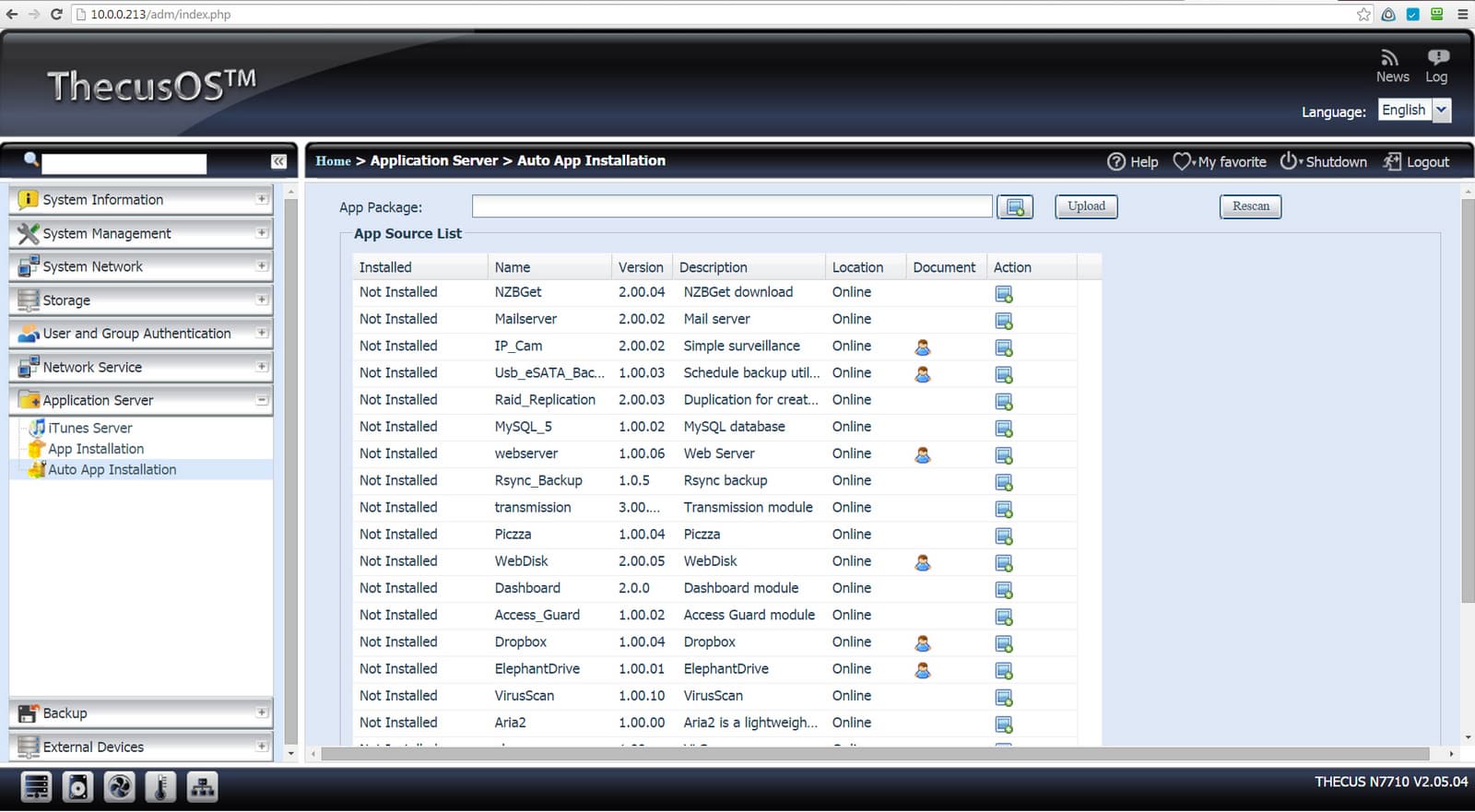

Эта модель, как впрочем и многие другие сетевые накопители ThecusOS, поддерживает установку дополнительных модулей посредством специального менеджера пакетов с уже существующим каталогом приложений. Помимо этого администратор может установить сторонние модули в виде специально упакованных файлов, которые можно найти на просторах интернета, специализированных форумах и сайте производителя. Модули могут иметь отдельный интерфейс управления, собственные настройки или же интегрироваться в существующую экосистему ThecusOS — панель управления и стартовую страницу входа. С помощью модулей можно значительно расширить программный функционал сетевого накопителя и превратить его в различные сервисы по загрузке и обслуживанию файлов, включая собственное облако, сервер баз данных, медиа-центр или же веб-сервер.

Методика тестирования

Поскольку Thecus N7710-G является устройством корпоративного класса, да и к тому же имеет на борту 10-гигабитный адаптер, для тестирования этого накопителя мы использовали несколько расширенную методику тестирования. По этой методике мы протестировали скорость передачи данных с удаленной дисковой подсистемой по протоколу SMB/CIFS с помощью утилиты IOMeter, а также путем имитирования передачи файлов с помощью встроенных в операционную систему функций копирования. Таким образом мы получили результаты идеальной скорости передачи данных (в случае синтетического теста IOMeter) и наиболее приближенные результаты при использовании функции копирования операционной системы Windows 7. Кроме того мы протестировали сетевой накопитель по протоколу FTP, как наиболее распространенному среди тех, что используются для передачи данных большого объема. В процесс тестирования также входил широко распространенный специализированный тест Intel NAS Performance Toolkit.

Тестовый стенд имел следующую конфигурацию:

  • процессор — Intel Core i7-4820K 3,7 ГГц;
  • системная плата — Biostar TPower X79;
  • память — DDR3-1333 (4 ГБ, двухканальный режим работы);
  • системный диск — SSD Intel 520 объемом 240 ГБ;
  • видеокарта — AMD Radeon 5670;
  • сетевой контроллер — Realtek 8111E;
  • сетевой контроллер — Thecus C10GTR;

Тестирование проводилось под управлением операционной системы Microsoft Windows 7 Ultimate (32-битной). Выбор не 64-битной операционной системы объясняется наличием среди программ для тестирования Intel NAS Performance Toolkit — теста, который, как известно, оптимально работает только с 32-битной версией ОС, на 64-битной версии результаты могут получиться совсем непонятными и непостоянными.

Системный диск тестового стенда подключался к SATA-порту 6 Гбит/с, реализованному через интегрированный в чипсет Intel X79 контроллер SATA. Сетевое хранилище подключалось напрямую к гигабитному сетевому интерфейсу без промежуточных коммутаторов. Таким образом, на результаты теста не влияли другие сетевые устройства, кроме интегрированного в тестируемое сетевое хранилище адаптера и контроллера Realtek 8111E на системной плате стенда. При подключении через адаптер Thecus C10GTR обмен происходил между двумя адаптерами Thecus C10GTR.

Поскольку рассматриваемый в этой статье сетевой накопитель Thecus N7710-G имеет семь отсеков для установки дисков, он был протестирован в трех наиболее распространенных режимах RAID — RAID 0, RAID 5 и RAID 6. Режимы RAID 10 и RAID 50 были отброшены по причине того, что в этом случае будут задействованы не все установленные диски. Кроме того каждый из режимов был протестирован также и в случае 10-гигабитного подключения через адаптер Thecus C10GTR.

Сетевой накопитель Thecus N7710-G

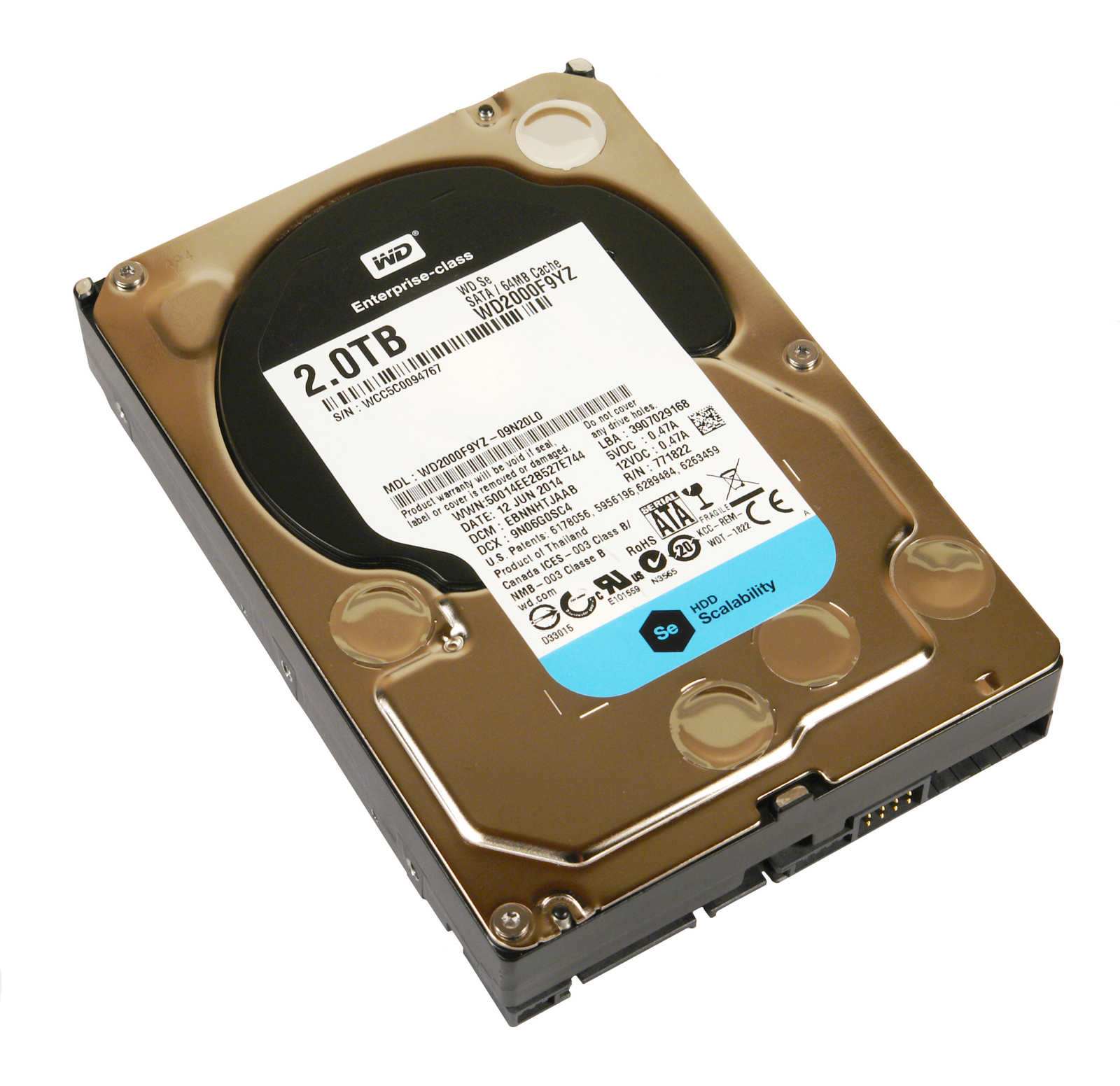

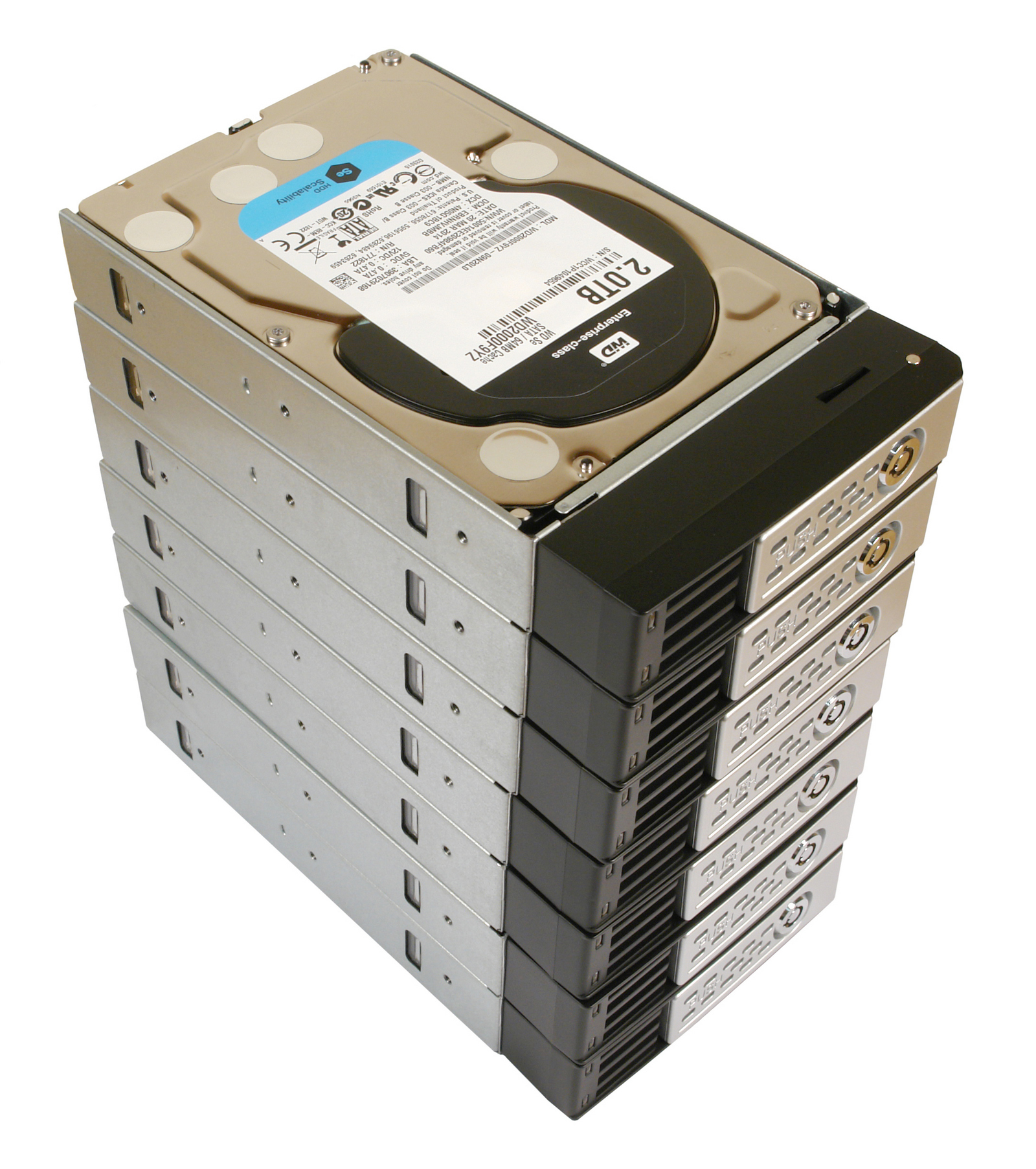

Для тестирования мы использовали семь дисков Western Digital WD2000F9YZ серии WD SE объемом 2 ТБ класса Enterprise.

Сетевой накопитель Thecus N7710-G

Напомним, что эта серия дисков предназначается для работы именно в различных системах с RAID-массивами. Также отметим, что на сетевом хранилище во время проведения тестов режимы кэширования записи данных были отключены.

Сетевой накопитель Thecus N7710-G

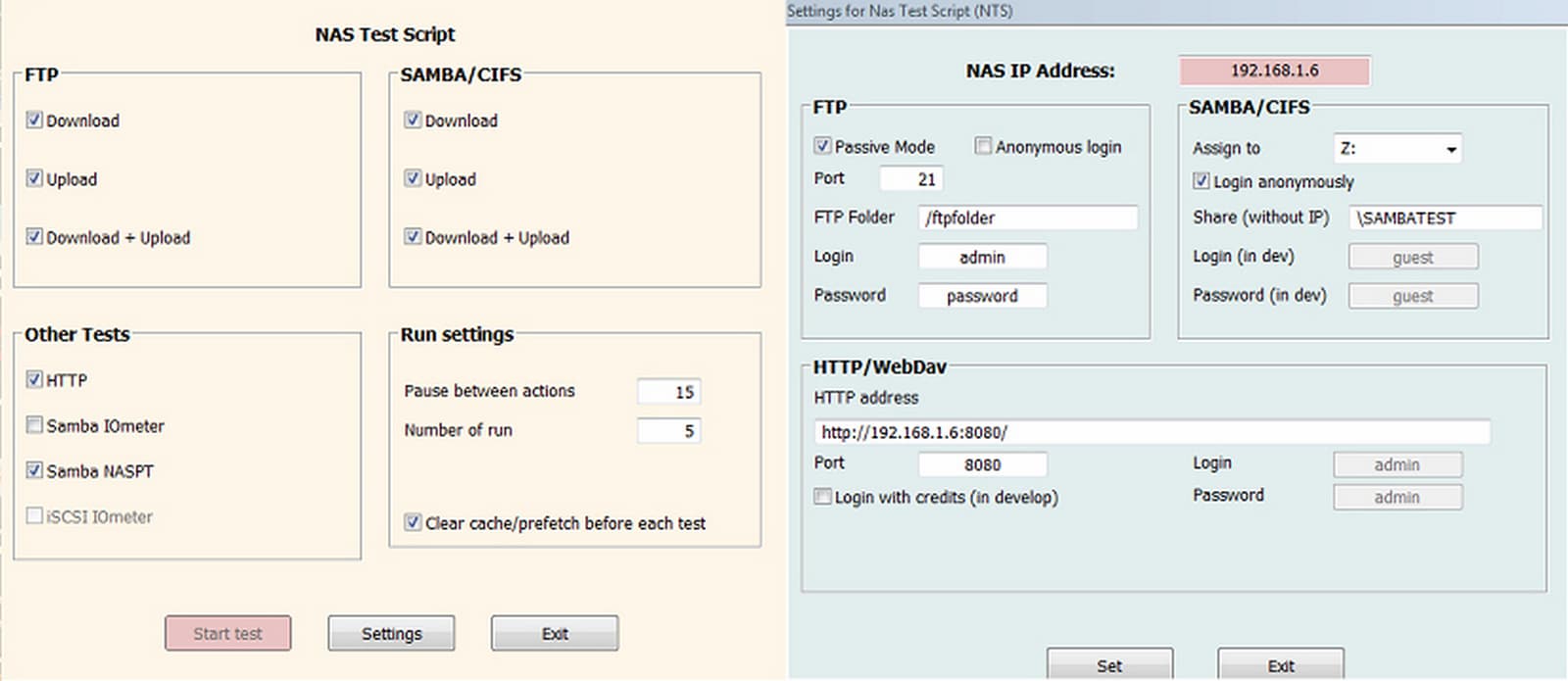

Все используемые тесты и утилиты в этом тестировании были автоматизированы с помощью языка AutoIT. Специальный скрипт, написанный на этом языке, позволяет запускать тесты в поточном режиме, один за одним, с перезагрузками между запусками. Каждый из тестов был запущен не менее трех раз, а на основе полученных данных были составлены таблицы результатов, которые базировались на среднем значении для каждого из тестов. Такой подход позволил избежать ошибок при тестировании и полностью исключить влияние человеческого фактора на сам процесс тестирования.

Измерение скорости передачи данных по протоколу FTP

Чтобы оценить производительность дисковой подсистемы хранилища через другой протокол передачи данных — FTP, были запущены разработанные нами тесты на основе популярного пакета cURL версии 7.29.0. Первоначально на FTP-сервер хранилища передавался файл размером 10,5 ГБ и замерялась средняя скорость передачи данных. Затем этот файл загружался с хранилища на системный диск тестового стенда, а скорость передачи данных также протоколировалась. На третьем этапе осуществлялась одновременная передача данных по FTP-протоколу в обоих направлениях и замерялась скорость передачи данных для каждого из потоков. Перед каждым тестом тестовый стенд перезагружался, чтобы исключить влияние кэширования дисковой подсистемы. Выбор всего одного файла большого объема в этом тесте объясняется тем, что протокол FTP мало подходит для передачи множества малых файлов, так как после каждой передачи требуется ее подтверждение. Это значительно уменьшает скорость реальной передачи данных по рассматриваемому протоколу.

Тестовый пакет NAS Performance Toolkit

Чтобы оценить примерную производительность сетевого хранилища при типовой работе обычного пользователя, нами был использован хорошо известный тестовый пакет NASPT (NAS Performance Toolkit), разработанный компанией Intel. По умолчанию предоставляются 12 тестов, различающихся по создаваемой ими нагрузке. Каждый из них характеризуется не только количеством и размером используемых файлов, но и способом обращения, а также процентом последовательных запросов к этим файлам. В данном тестировании мы использовали стандартный набор пресетов. Поскольку в современных операционных системах активно применяется кэширование данных — если получены необычно высокие скорости для накопителя, то, скорее всего, операционная система или драйверы контроллера смогли сохранить данные в памяти для быстрого доступа к ним. Поэтому данный тест запускался пять раз подряд, а между прогонами компьютер перезагружался, чтобы очистить все кэш-файлы.

Файловый тест

Поскольку тест Intel NAS Performance Test все-таки является в большей степени синтетическим, мы разработали свой небольшой тест, который направлен на получение более реальных данных о скоростях при передаче данных между клиентом и NAS. Для этого был написан специальный скрипт, имитирующий передачу данных между клиентом и сетевым накопителем. В качестве передаваемых данных использовался набор из различных файлов, объем которых составлял чуть более 20 ГБ. В него входили как малые файлы менее 10 КБ, так и некоторые программы, упакованные в архивы по 900 МБ и более. Для того чтобы получить скорость передачи данных, объем данных был поделен на время передачи тестовой папки. Стоит отметить, что тест запускался по три раза, а между его итерациями клиент перезагружался. Скорость передачи данных в этом тесте измерялась в обоих направлениях — от NAS к клиенту и от клиента к NAS. Также измерялась скорость передачи данных при одновременном копировании в обоих направлениях. Поскольку в данном случае скрипт при копировании использовал стандартные вызовы API-функций операционной системы Windows, результаты, полученные в этом тесте, наиболее близки к реальным и отражают скорость передачи данных, как будто папки и файлы копировал сам пользователь.

Производительность

На приведенных ниже графиках (кроме теста IOmeter), скорость передачи данных (МБ/с) отражена по оси абсцисс. Для результатов бенчмарка IOmeter скорость передачи данных (МБ/с) отражена по оси ординат.

Результаты бенчмарка IOmeter

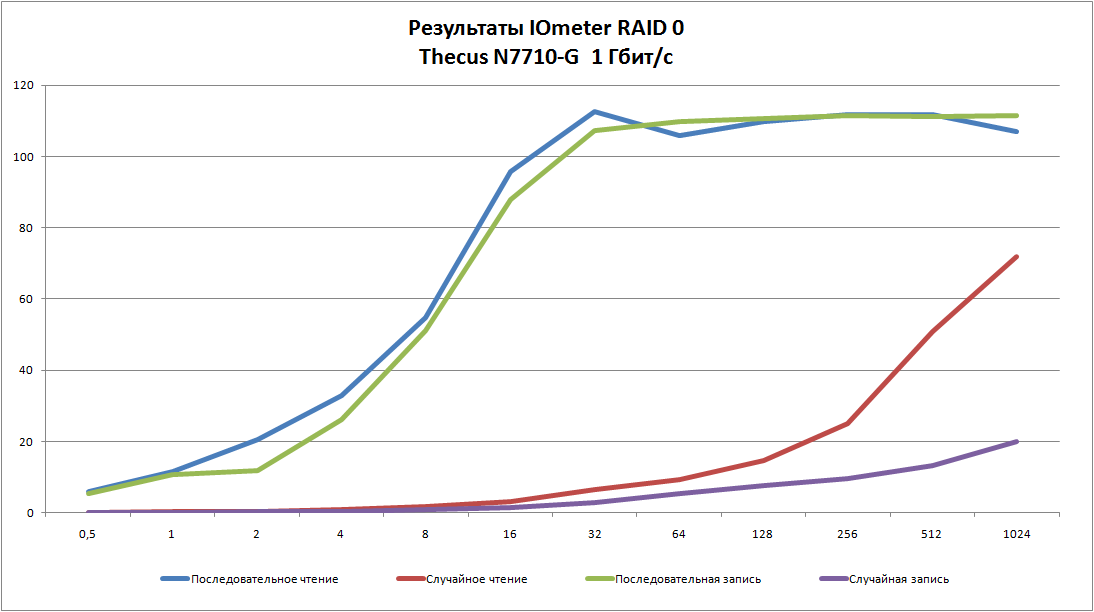

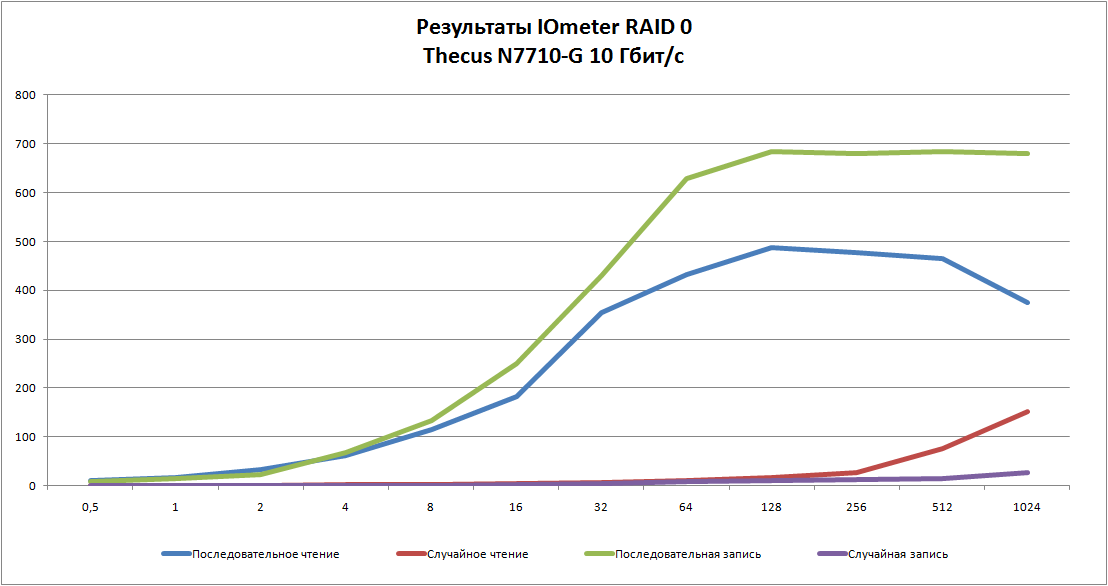

RAID 0:

Сетевой накопитель Thecus N7710-G

Сетевой накопитель Thecus N7710-G

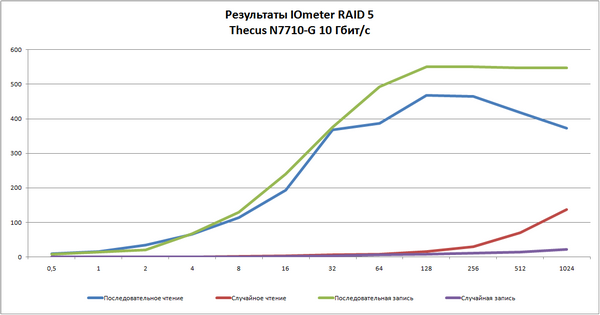

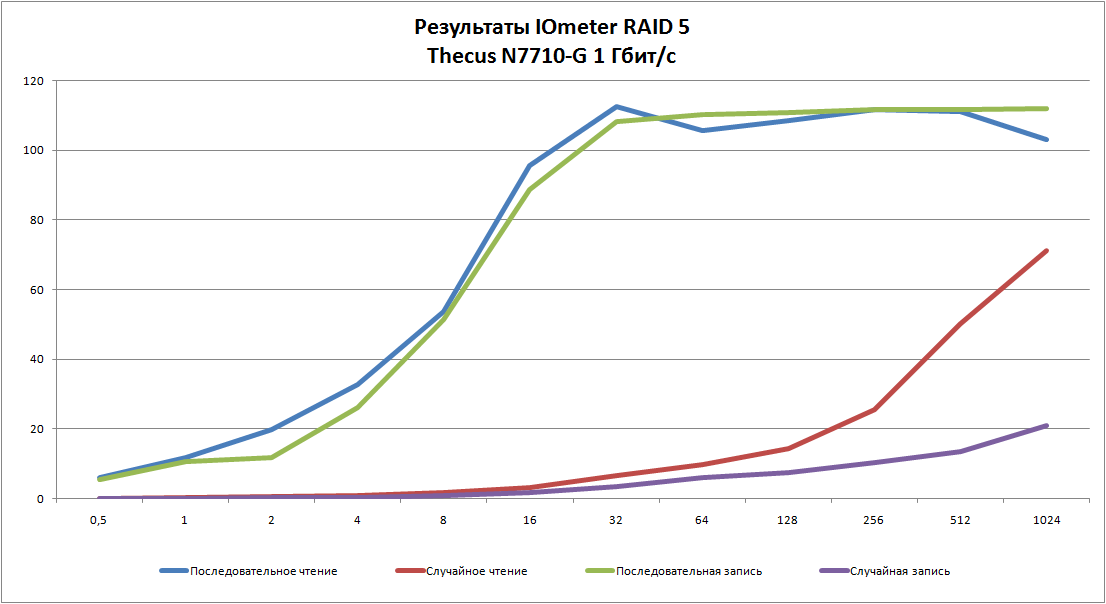

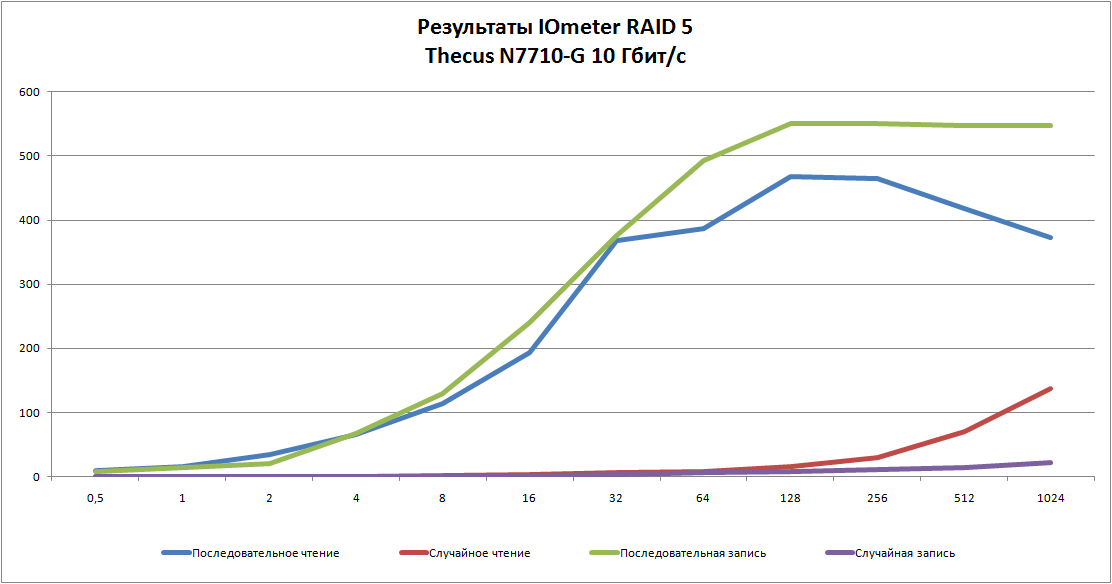

RAID 5:

Сетевой накопитель Thecus N7710-G

Сетевой накопитель Thecus N7710-G

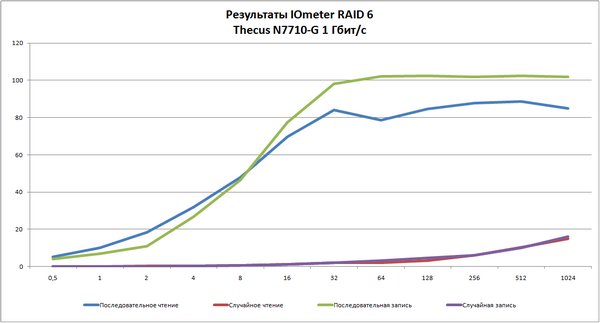

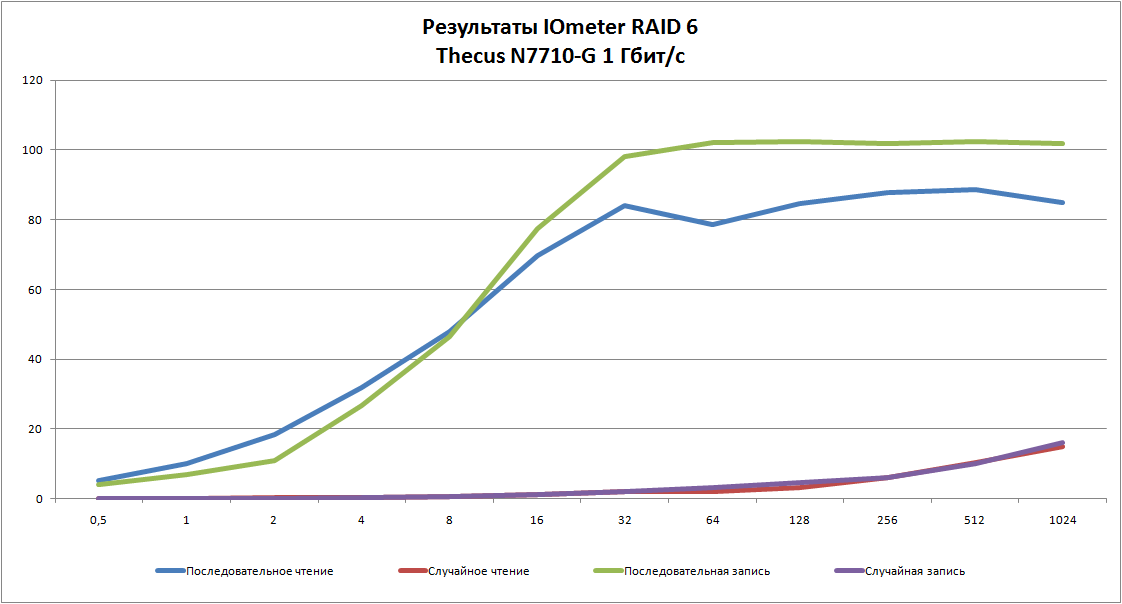

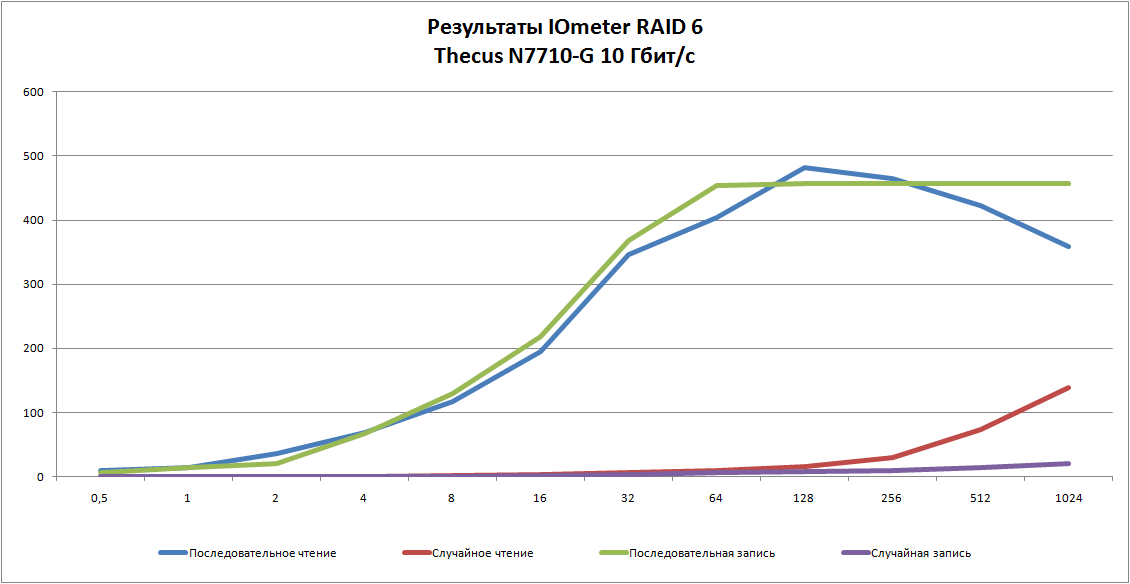

RAID 6:

Сетевой накопитель Thecus N7710-G

Сетевой накопитель Thecus N7710-G

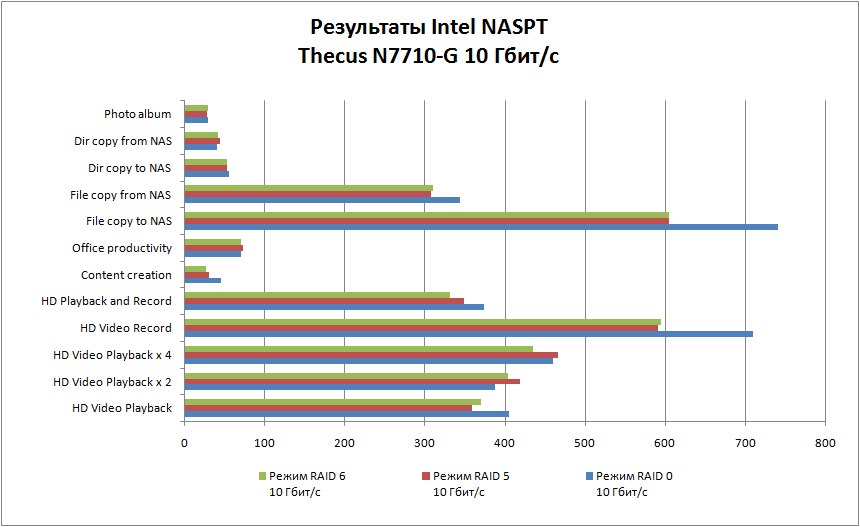

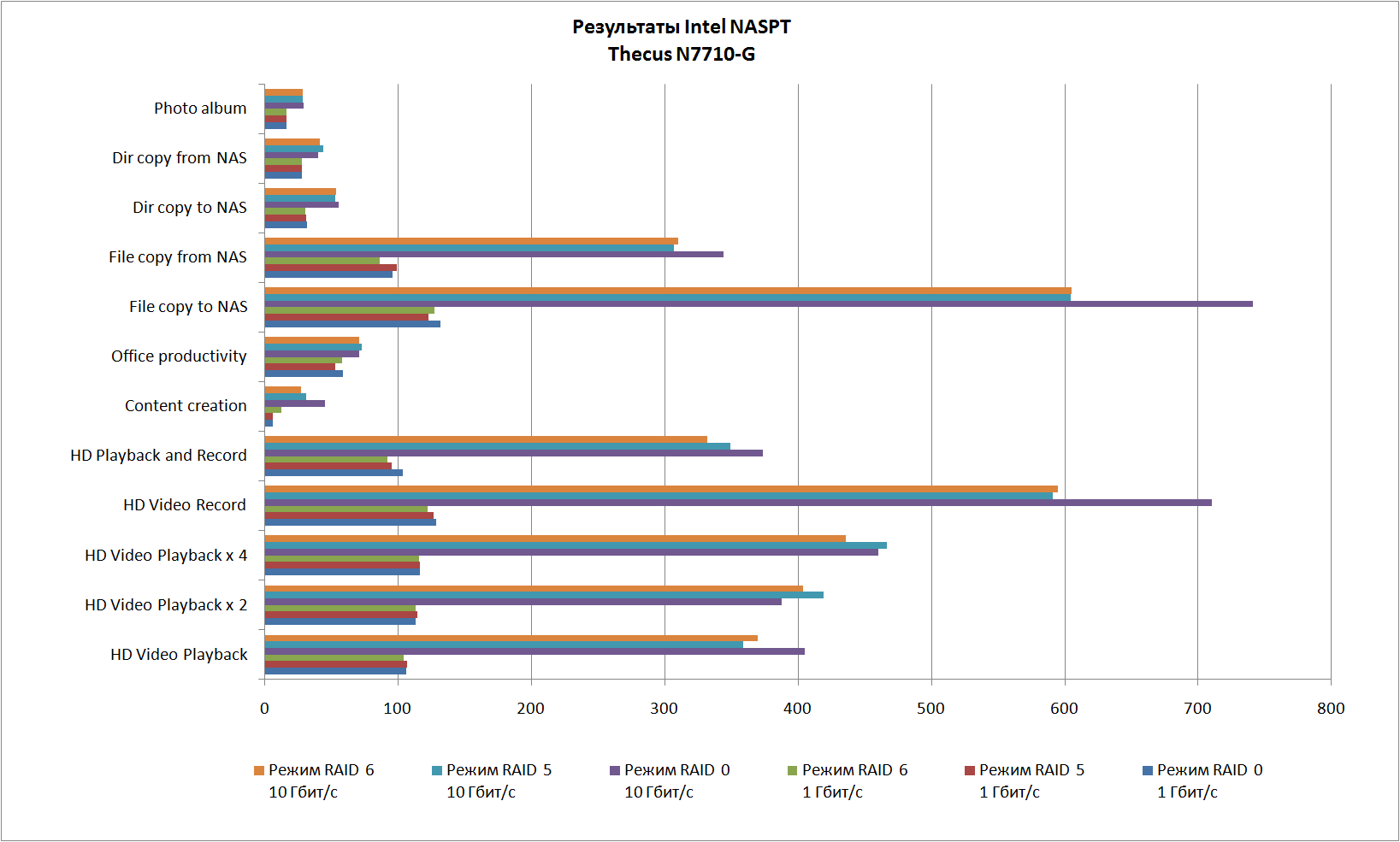

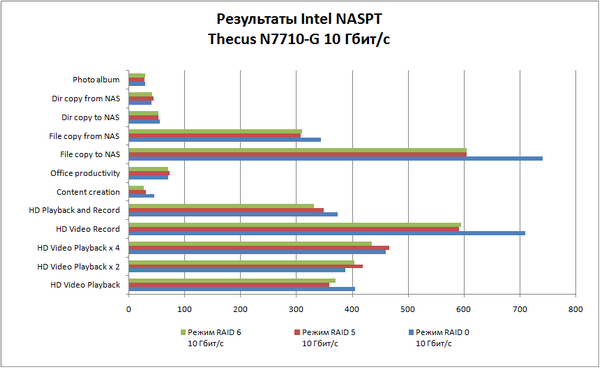

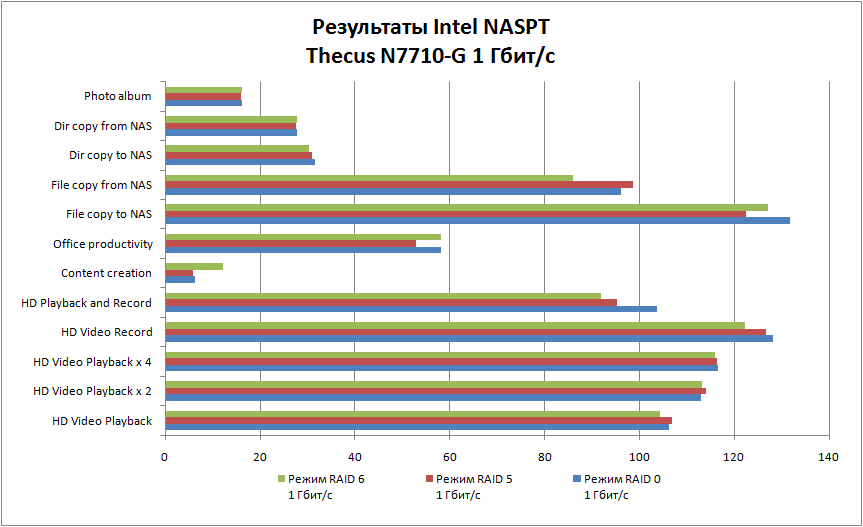

Результаты NAS Performance Toolkit

Сетевой накопитель Thecus N7710-G

Сетевой накопитель Thecus N7710-G

Сетевой накопитель Thecus N7710-G

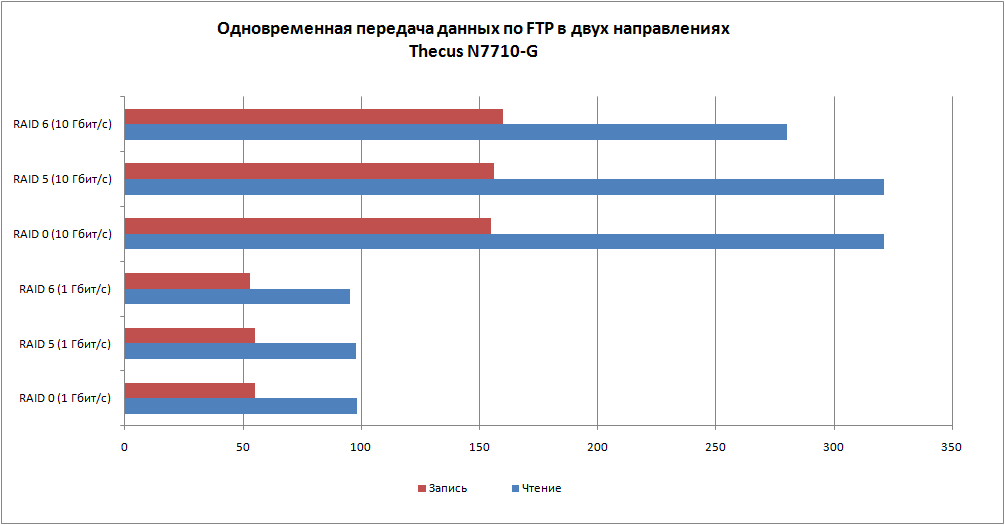

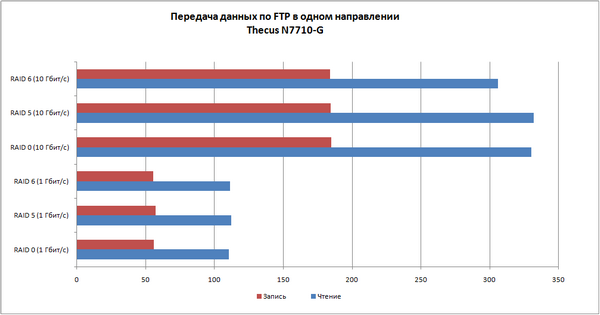

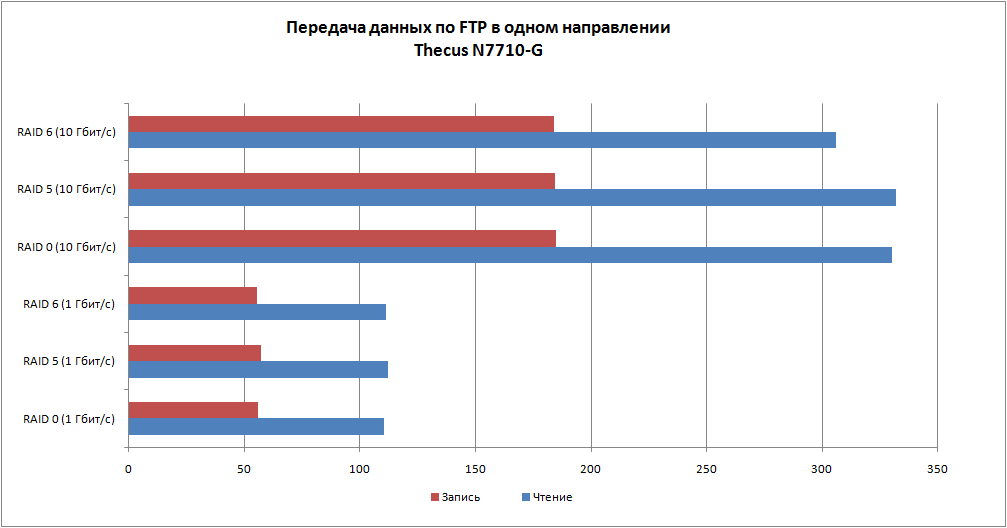

Передача данных по протоколу FTP

Сетевой накопитель Thecus N7710-G

Сетевой накопитель Thecus N7710-G

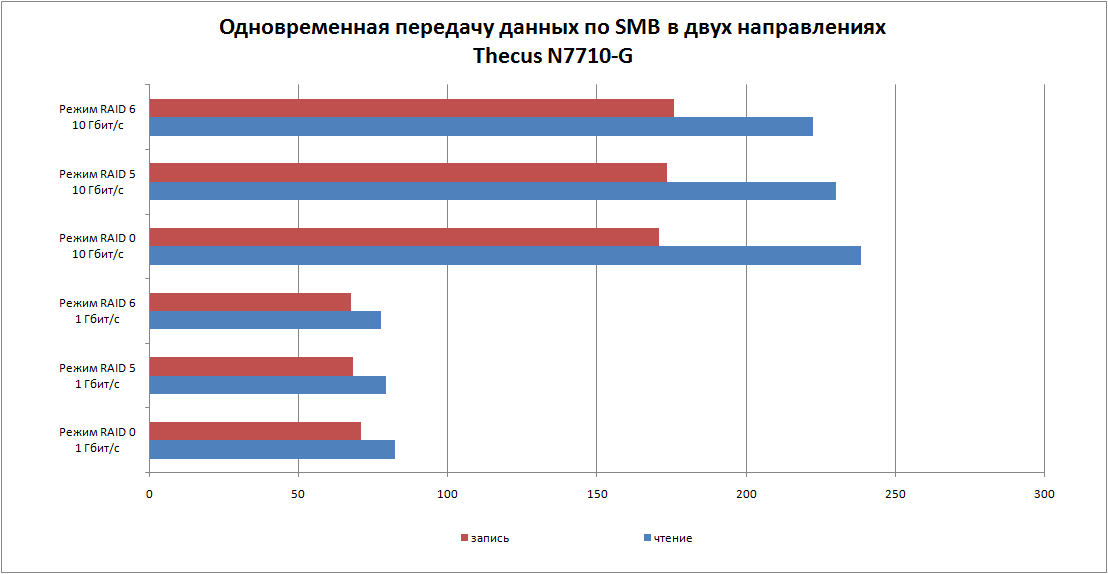

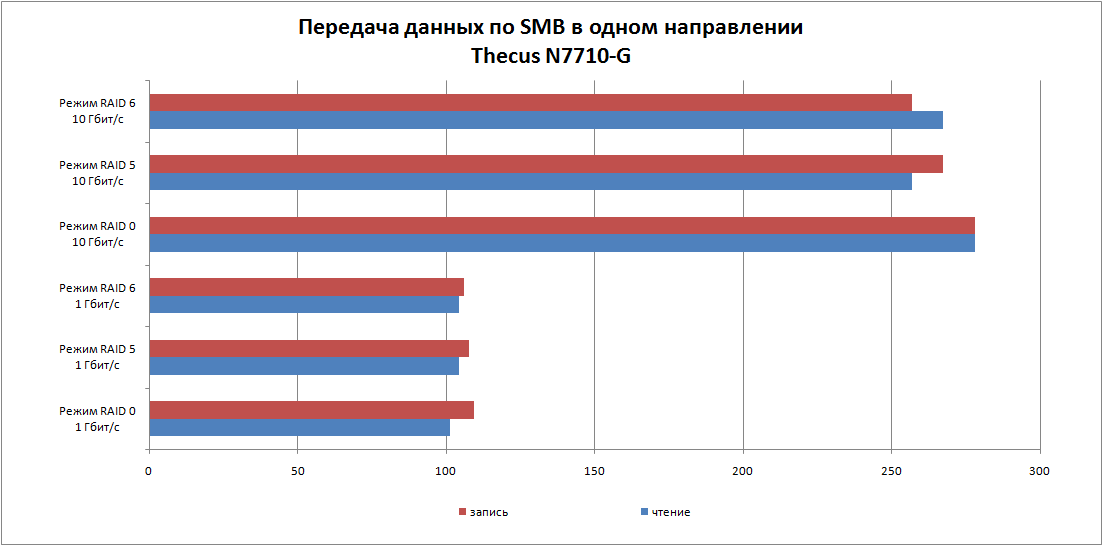

Имитация копирования файлов

Сетевой накопитель Thecus N7710-G

Сетевой накопитель Thecus N7710-G

Выводы

Новый сетевой накопитель Thecus N7710-G показал себя с лучшей стороны с точки зрения производительности. Наличие дополнительного 10-гигабитного сетевого адаптера позволяет раскрыть потенциал модели — ведь даже два гигабитных адаптера не позволят полностью задействовать возможности аппаратной платформы. Используя для теста еще один 10-гигабитный адаптер, мы получили достаточно интересные данные по производительности и скорости передачи данных у Thecus N7710-G, что нас приятно удивило. Конечно, тест на реальную скорость передачи данных (не синтетика типа IOmeter или NASPT) показывает, что при передаче данных в 10-гигабитных сетях необходимо иметь не только мощный сетевой накопитель, но и производительную дисковую подсистему конечного клиента на базе SSD. Эта модель накопителя за счет наличия 10-гигабитного адаптера и большого объема пространства для хранения позволит обслужить большое количество сетевых клиентов. В этом случае узким местом будет являться не сетевой интерфейс накопителя, как это обычно бывает для моделей только с гигабитными адаптерами, а уже возможности дисковой подсистемы самих клиентов. Это отлично видно на примере теста с копированием посредством встроенных в ОС функций. Сетевой накопитель Thecus N7710-G имеет хорошую аппаратную конфигурацию, которая на текущий момент не является узким местом в производительности, если в нее установлены HDD-диски. С другой стороны, при установке в эту модель SSD-накопителей вполне может оказаться, что аппаратной платформы на базе процессора Intel Pentium G850 будет уже не хватать. Хотя немногие компании могут себе позволить устанавливать SSD в 7-дисковые NAS, поэтому такой вариант в целом маловероятен.

В целом Thecus N7710-G выделяется на фоне остальных моделей корпоративного класса за счет своей достаточно приемлемой цены. Вынесение многих, так популярных в домашних NAS, сервисов за «скобки», то есть установка их по решению администратора, дает возможность сконфигурировать модель под конкретные нужды компании, не захламляя ее неактуальными на данный момент функциями.
