Сетевой накопитель Thecus N7700 Pro


Компания Thecus, созданная в 2004 году, специализируется на выпуске сетевых хранилищ и имеет в своем арсенале почти три десятка моделей. Есть среди них и домашние устройства, но большинство относится к корпоративному сегменту — топовая модель имеет четырехъядерный процессор, 8 ГБ оперативной памяти, три сетевых интерфейса и 16 отсеков для дисков.

Конечно, тестировать такое высокопроизводительное устройство наверняка интересно, но наши технические возможности не позволят нам адекватно оценить его производительность. Так что мы остановились на модели N7700 Pro, которая работает «всего» с семью винчестерами.

Комплект поставки и внешний вид

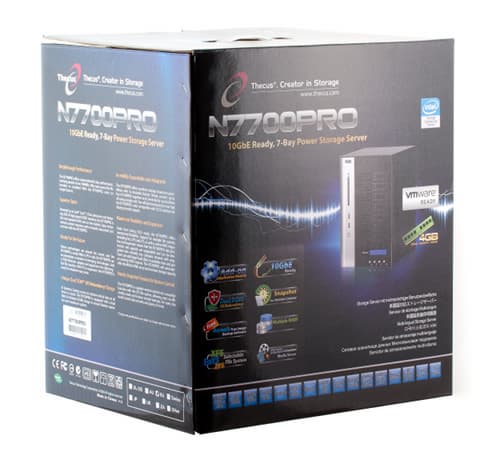

Накопитель мало отличается от современного ПК, в том числе и по размеру упаковки — 33×39×45 см. Несмотря на то, что это бизнес-устройство, оформление скорее подходит под домашние модели — яркие цвета, красивые фотографии, описания и характеристики.

Thecus N7700 Pro, коробка

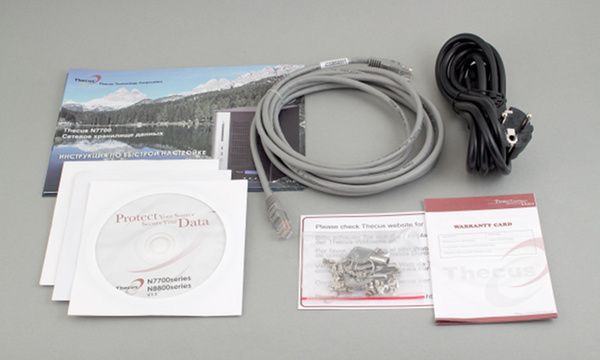

Комплект поставки не отличается от большинства устройств и состоит из накопителя, кабеля питания, сетевых патч-кордов, комплекта винтов для крепления дисков, ключей для запирания отсеков дисков, нескольких листовок по установке накопителя.

Thecus N7700 Pro, комплект поставки

Также есть целых три компакт-диска. На первом из них находятся электронные версии руководств, программа для начальной настройки накопителя и утилита резервного копирования для Windows и Mac OS, дополнительные модули для прошивки и руководства по ним. Второй диск — полная копия программы Acronis True Image. А на третьем находится модуль медиасервера TwonkyMedia для установки в накопитель.

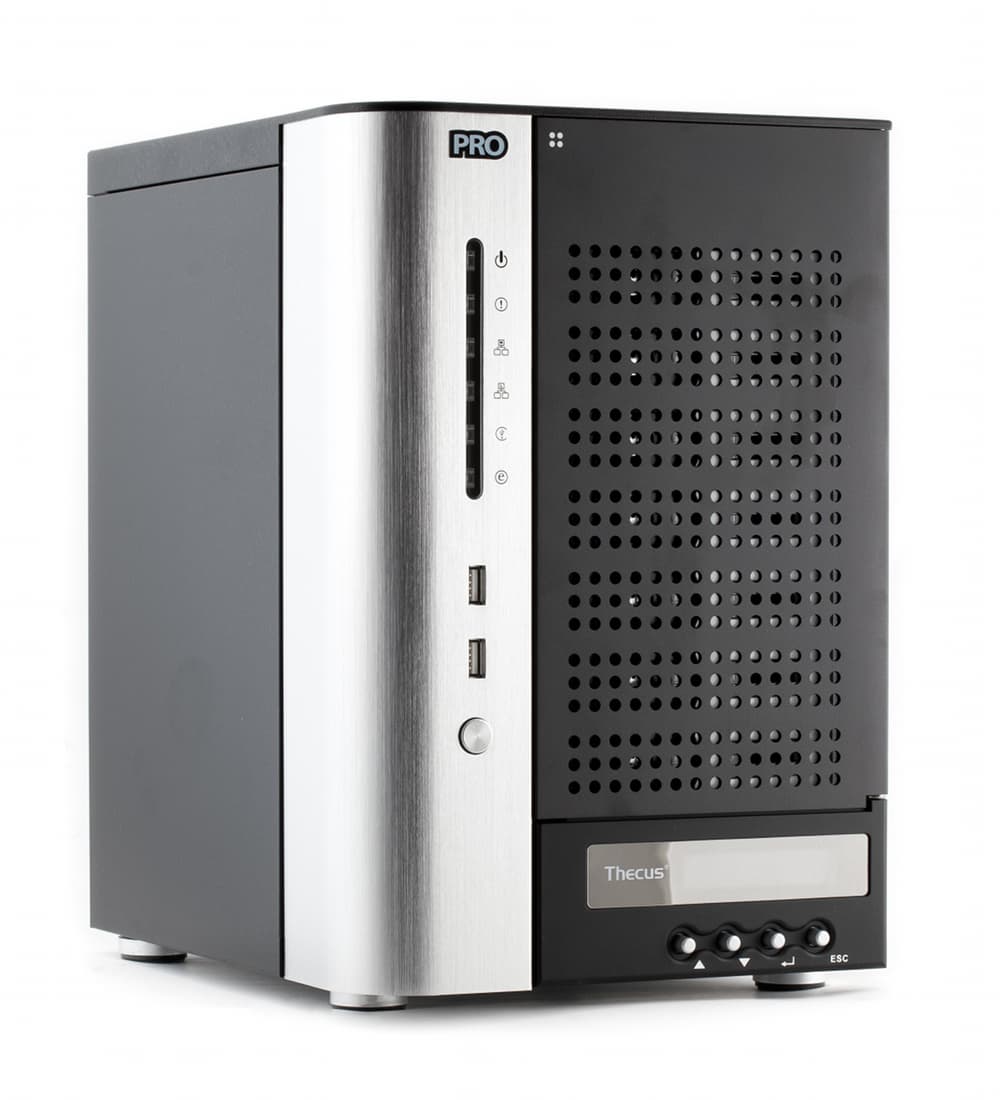

Устройство имеет размеры 21×27×32 см и в целом похоже на миниПК. Что, впрочем, не удивительно — все-таки для размещения семи винчестеров и соответствующей им платформы требуется место. Внешняя часть корпуса и рама выполнены из металла. Только на передней панели есть немного пластика. В левой ее части на алюминиевой подложке размещен блок с линейкой разноцветных индикаторов, двумя портами USB и кнопкой включения. Больше всего места занимает дверца дисковых отсеков, а под ней находится двухстрочный матричный индикатор и четыре кнопки управления меню.

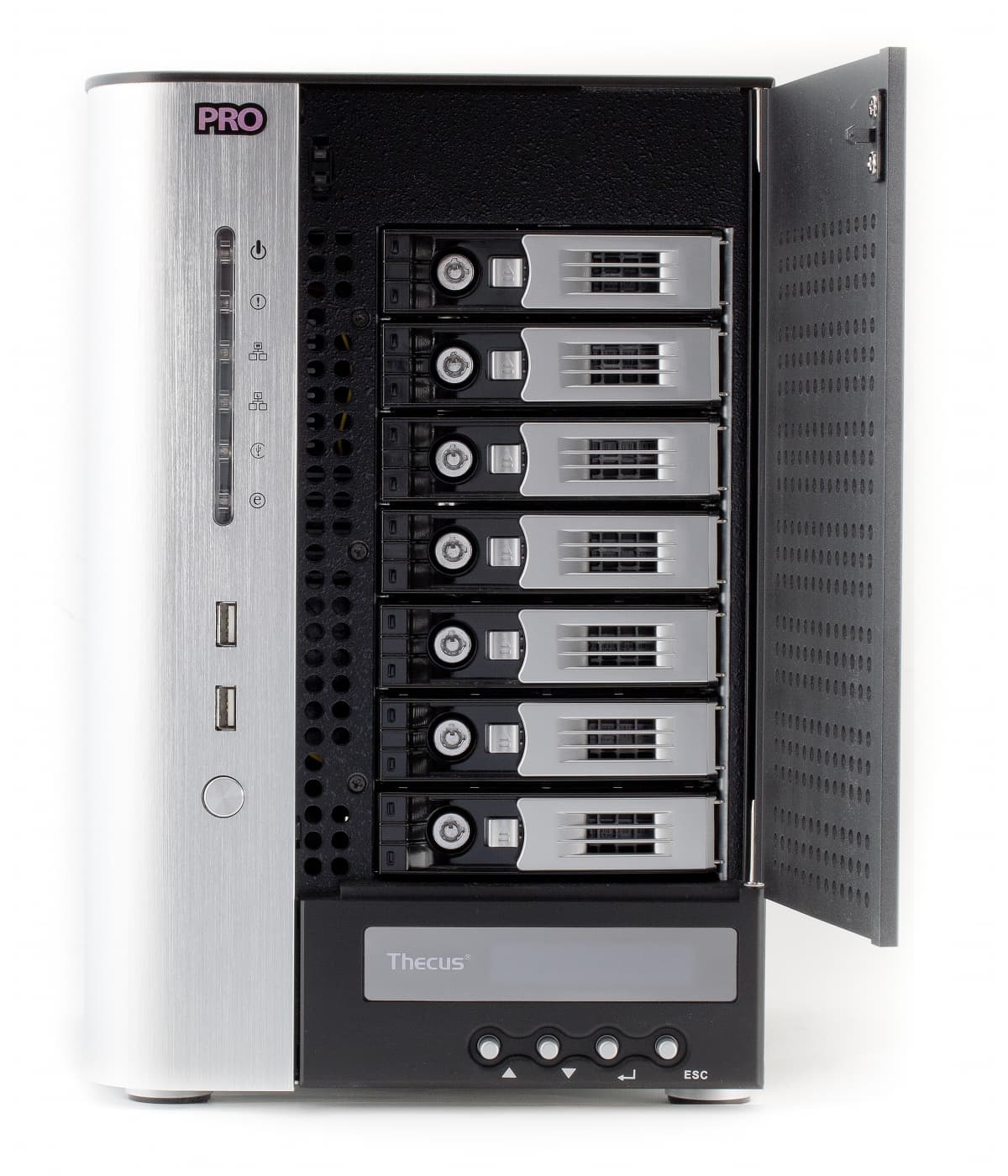

Каждый дисковый отсек имеет два индикатора состояния дисков и стандартный замок для ограничения доступа к дискам.

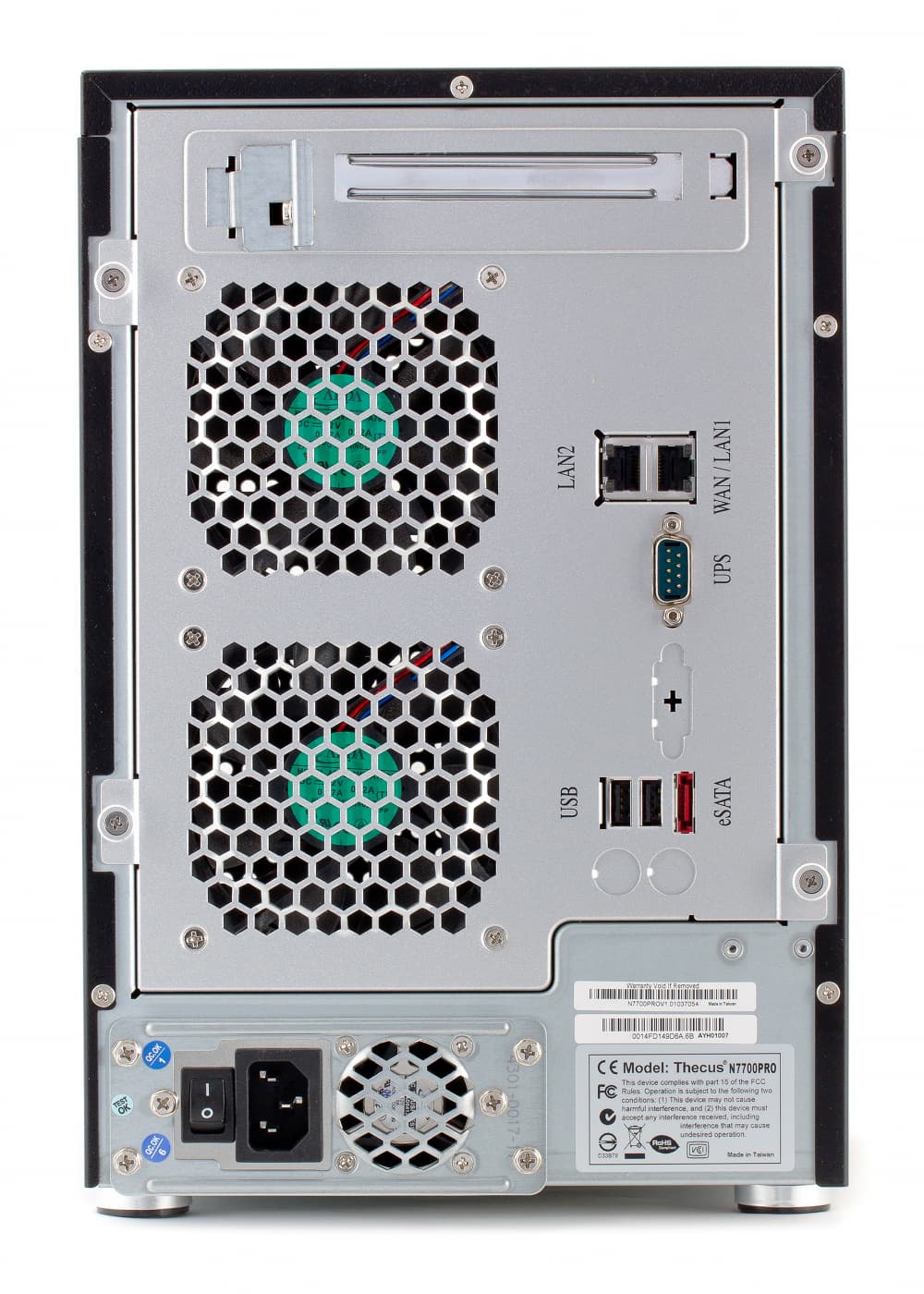

На задней панели расположены решетки двух 92-миллиметровых вентиляторов основной системы охлаждения. В верхней части панели находится слот для карты расширения. Справа — одиноко расположились два гигабитных сетевых порта, последовательный порт для подключения ИБП, два порта USB 2.0 и один eSATA. В нижней части корпуса виден также блок питания, в котором есть еще один вентилятор, в этот раз формата 40 мм.

На столе накопитель крепко стоит благодаря ножкам, похожим по дизайну на используемые для стоечной аудио/видеоаппаратуры.

Понятно, что устройства подобного класса выбирают не по внешнему виду, но N7700 с беспроигрышным сочетанием черного и серебра будет хорошо смотреться в любой обстановке.

Конструкция и аппаратные характеристики

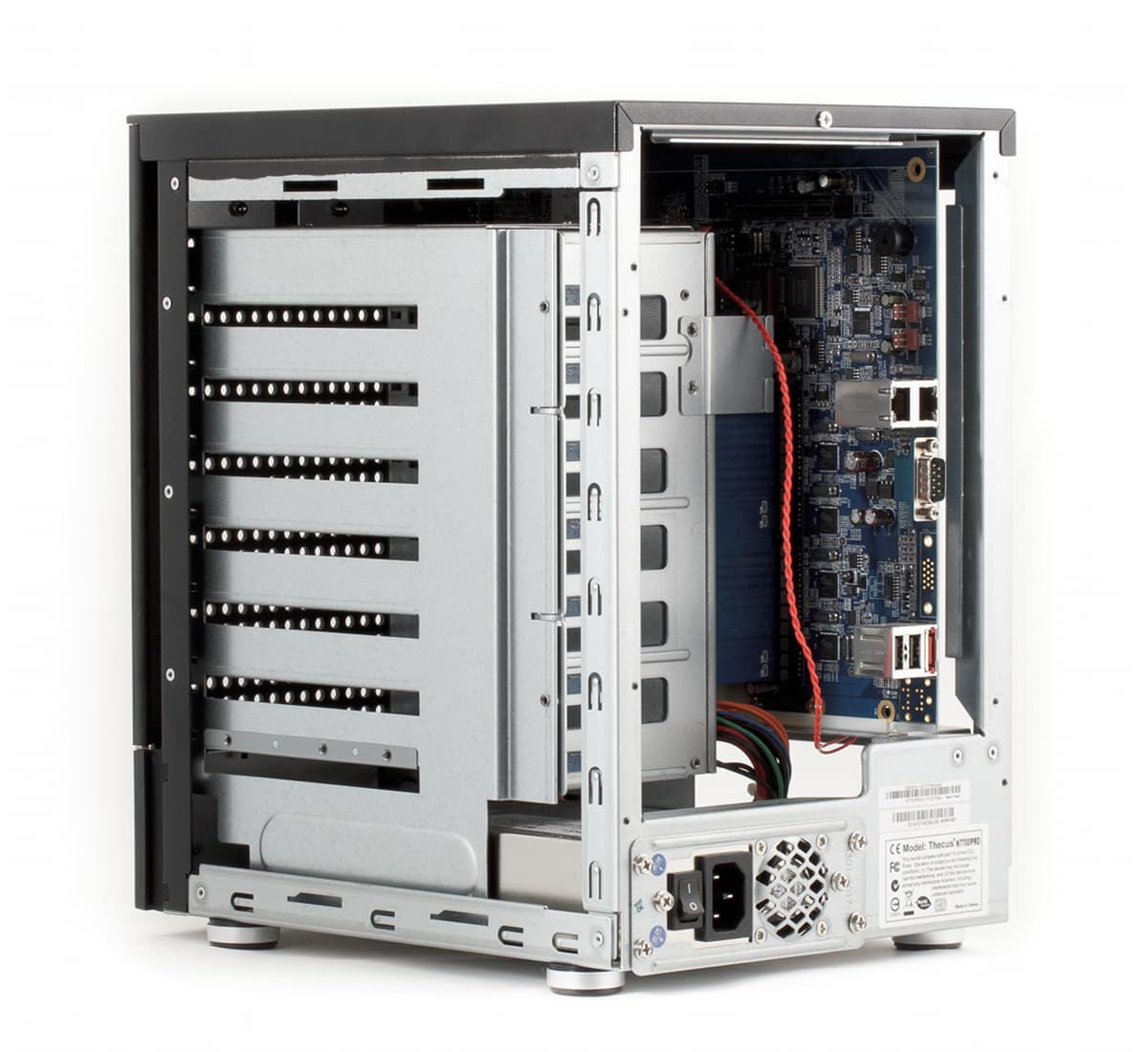

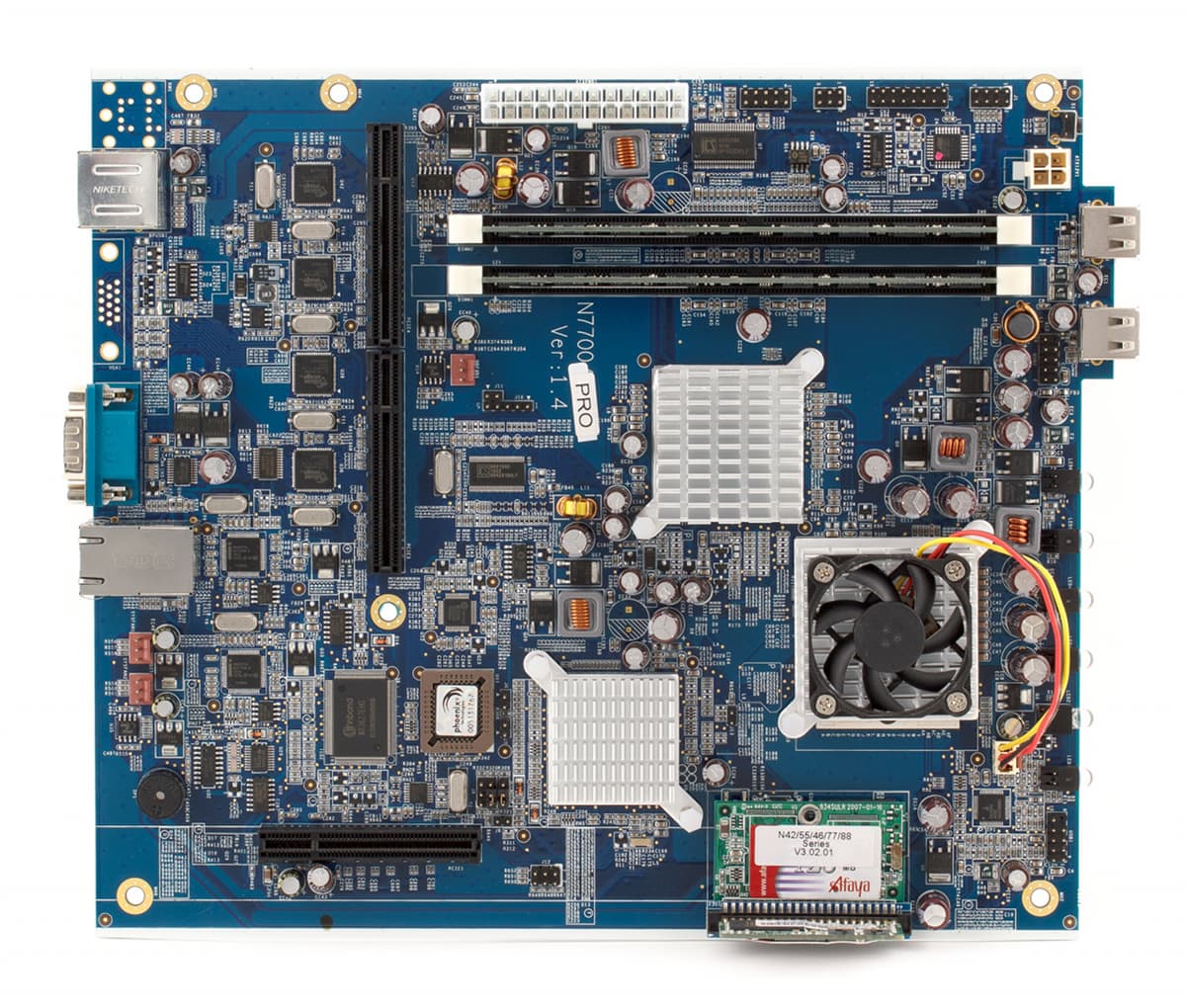

В накопителе используется практически полноценная материнская плата, размером 26×22 см. Процессор Intel Core2 Duo T5500 (два ядра, 1,66 ГГц) на ней установлен в сокет, его радиатор имеет вентилятор формата 40 мм. На северном мосту чипсета (используется связка 945GM + ICH7) также есть радиатор.

Оперативная память представлена двумя 2 ГБ модулями Kingston стандарта DDR2-800. Дисковые контроллеры используются внешние — четыре чипа Silicon Image Sil3132 с интерфейсом PCI Express 1x. Сетевые контроллеры — часто используемые в подобных устройствах микросхемы 82574L. Для хранения прошивки установлено два флеш-модуля с интерфейсом PATA объемом по 128 МБ. Использование именно двух модулей позволяет повысить надежность работы ОС (фирменная функция DualDom).

Интересной особенностью является слот расширения PCI Express 8x. Предполагается, что его можно будет использовать для установки в частности сетевых контроллеров стандарта 10Gb.

На материнской плате можно увидеть много неподписанных перемычек и коннекторов. Так, есть нераспаянный порт VGA (не хватает только разъема).

За питание системы отвечает компактный блок питания Enhance на 300 Вт класса 80 Plus.

Уровень шума устройства можно оценить как средний, несмотря на наличие в накопителе четырех вентиляторов. На стол пользователя, конечно, его ставить не стоит, но находиться в одном офисном помещении можно без проблем.

Тестирование накопителя осуществлялось с прошивкой версии 5.00.04.

Сборка и настройка

Накопитель поставляется без винчестеров. Так что для запуска системы требуется сначала установить их. Рамки допускают работу только с 3,5-дюймовыми и 2,5-дюймовыми дисками, хотя, разумеется, маловероятно, что второй вариант будет использоваться для устройства такого класса.

Наличие флеш-памяти для хранения упакованной прошивки и индикатора с кнопками управления позволяет провести первоначальную настройку без использования ПК.

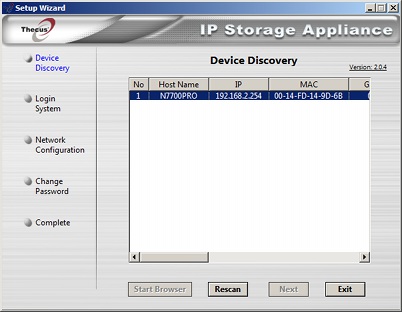

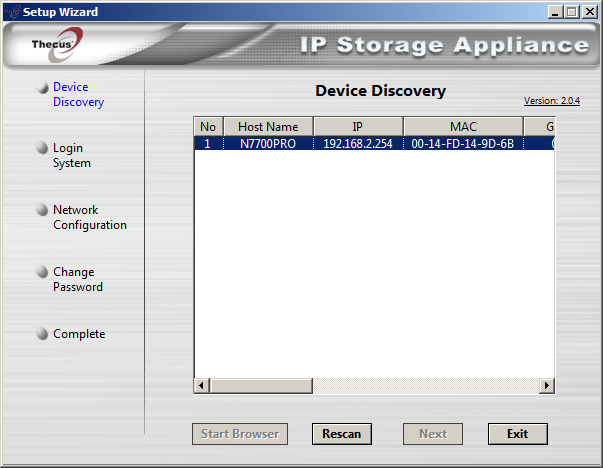

В случае необходимости использования именно сетевого доступа для настройки можно воспользоваться программой Thecus Setup Wizard для поиска накопителя в сети и изменения некоторых его основных параметров. Отметим, что после изменения порта web-интерфейса на нестандартный программа не может обнаружить NAS в сети, что не очень удобно. Впрочем, всегда можно воспользоваться матричным дисплеем для определения IP-адреса.

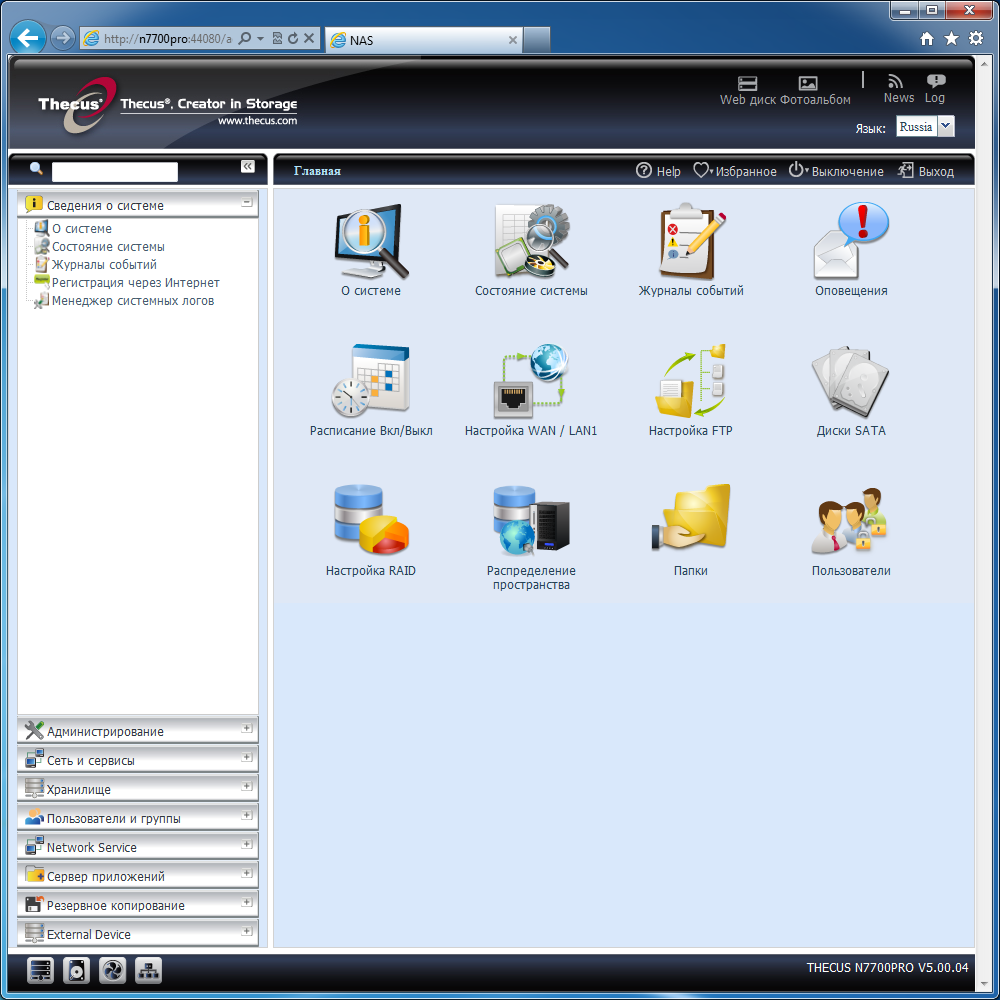

На первой странице web-интерфейса представлены иконки для входа для администрирования, доступа к файлам и фотосервера (при необходимости эти два пункта можно отключить). Сам интерфейс многоязычный. Русский вариант есть, перевод в целом неплохой. Но вот встроенная система справки переведена не вся. Поддерживается работа по шифрованному соединению HTTPS.

Для настройки устройства реализован классический дизайн — раскрывающееся меню в левой части, основной блок в центре, дополнительные элементы в верхней части окна и снизу.

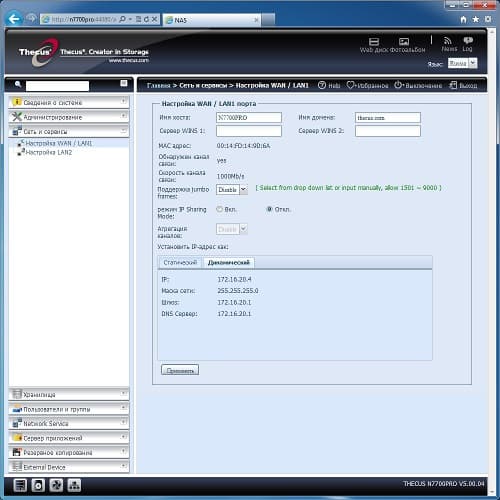

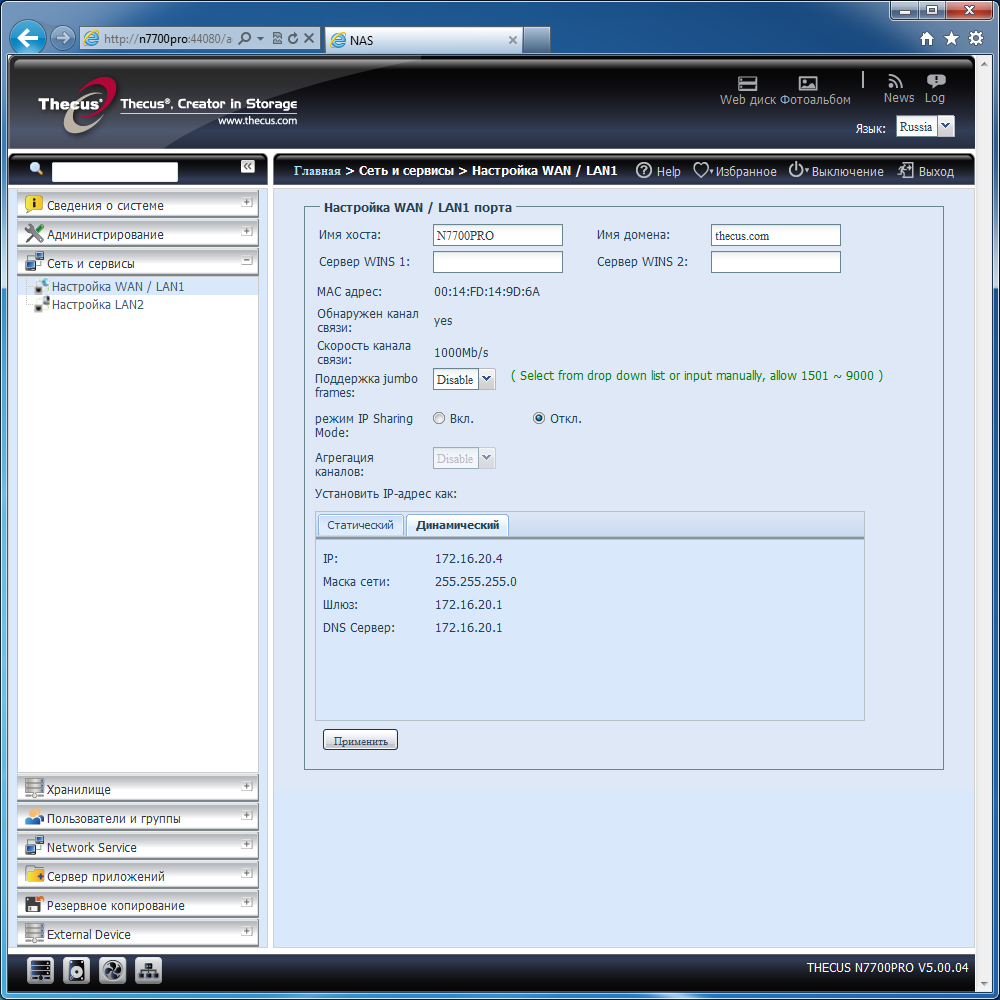

Thecus N7700 Pro имеет два гигабитных сетевых интерфейса. Оба поддерживают автоматическую или ручную установку адресов и Jumbo Frames до 9000 байт. При необходимости интерфейсы можно объединить для увеличения скорости и/или надежности. Второй вариант использования второго интерфейса — подключение дополнительного сегмента локальной сети, который будет иметь доступ в основной по технологии NAT. Для упрощения настройки в этом случае можно также включить на втором интерфейсе сервер DHCP.

Есть поддержка протоколов SNMP, UPnP и Bonjour.

Статус накопителя можно посмотреть на страницах группы «Сведения о системе». На первой из них приводится модель устройства, версия прошивки и время работы. Вторая показывает состояние систем охлаждения и включенные сервисы. Журнал событий у накопителя только один, но достаточно подробный. Есть поддержка его хранения на серверах Syslog и отправка по электронной почте на четыре адреса. В настройках на странице «Оповещения» указываются все нужные параметры сервера SMTP, включая адрес отправителя.

Никуда не делся привычный набор опций по обновлению прошивки и работе с конфигурацией устройства. Для ведения логов и работы многочисленных расписаний, накопитель имеет встроенные часы, которые умеют синхронизироваться через интернет.

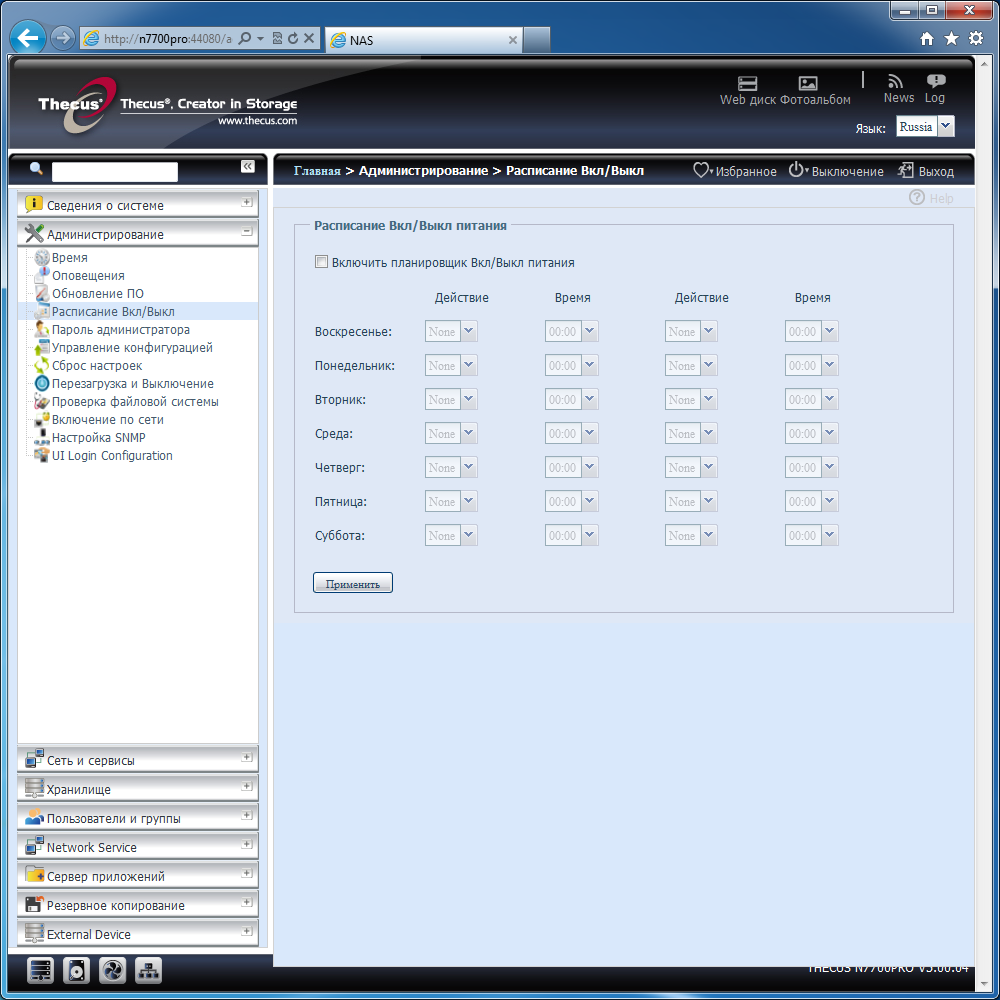

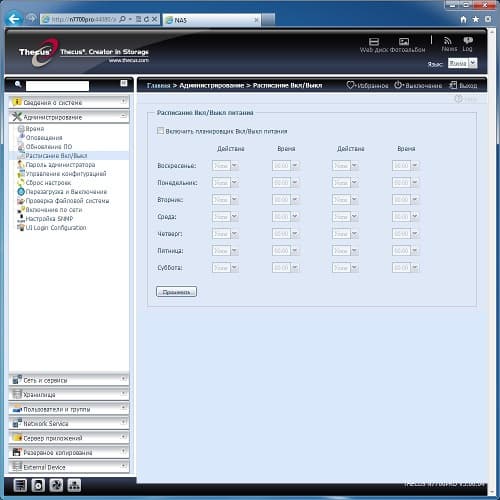

Одно из возможных расписаний позволяет указать время работы накопителя для каждого дня недели. Кроме того, есть возможность включения и перезагрузки устройства через web-интерфейс, поддержка WOL — включения по сети и отключение питания дисков в случае отсутствия активности.

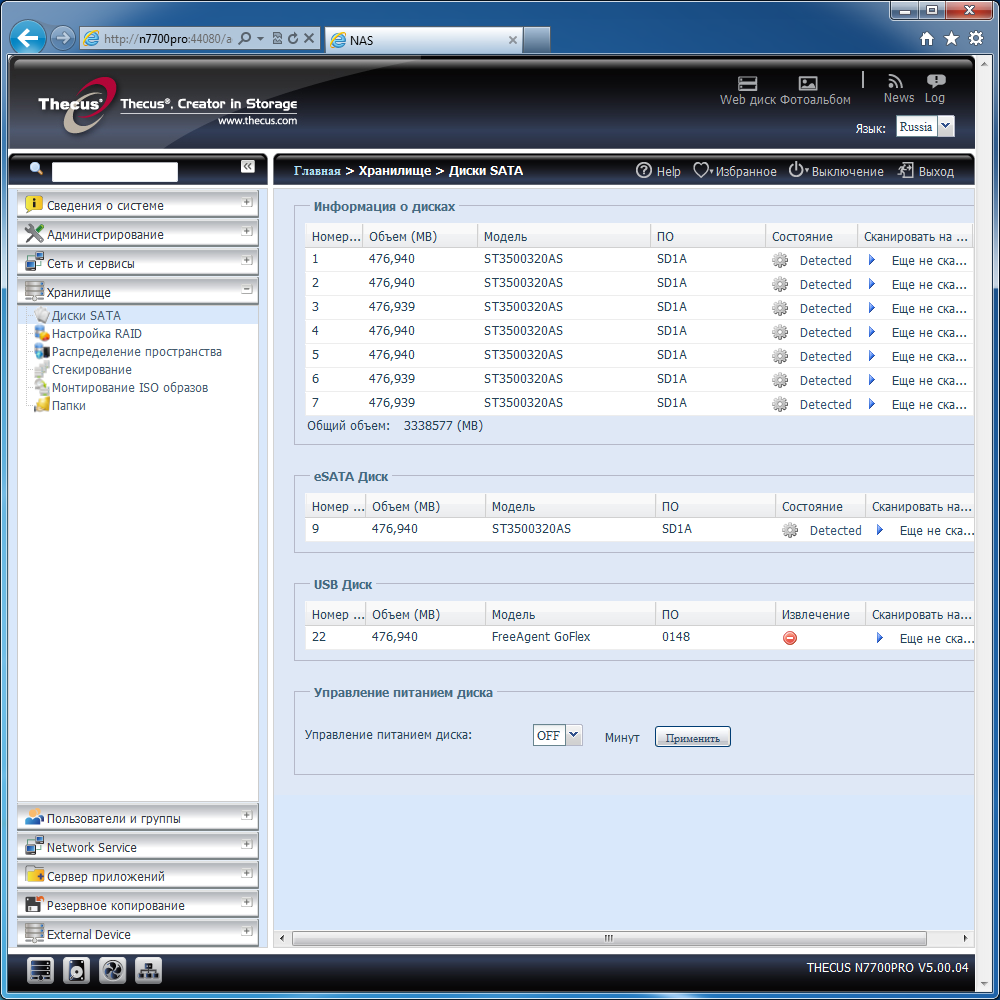

Накопитель позволяет установить семь внутренних винчестеров и, как подобает устройству подобного класса, имеет средства контроля состояния дисков — запуск тестов SMART, слежение за температурой и полное сканирование поверхности винчестера. К сожалению, нет возможности узнать серийные номера дисков (самого устройства тоже) и получить полный отчет по счетчикам SMART.

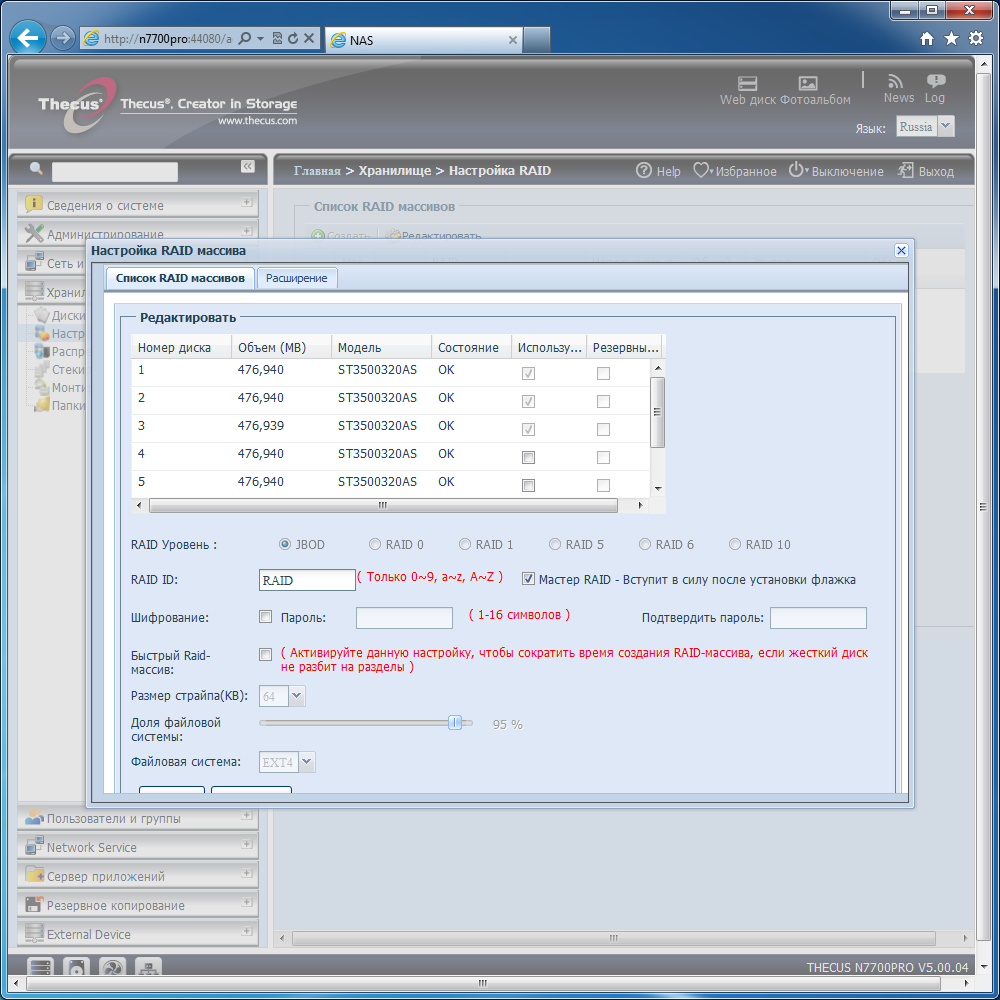

Наличие такого большого числа дисков позволяет реализовать множество конфигураций RAID. Рассматриваемая модель поддерживает режимы 0, 1, 5, 6, 10 и JBOD. Причем во время создания массива есть опция по выбору размера блока и файловой системы. Накопитель умеет работать с EXT3, EXT4, ZFS и XFS. Такое богатство нам встречалось только в устройствах компании Thecus. Предусмотрены опции по автоматическому восстановлению, резервному диску, миграции и расширению томов без потери данных и остановки устройства. Но вот создание нового тома сопровождается отключением текущих сервисов, что, конечно, не очень удобно, учитывая корпоративную направленность модели. Немного смягчить эффект может функция «быстрый рэйд», которая позволит создать новый массив практически мгновенно, но применима она только для чистых винчестеров. Еще одним необычным ограничением служит максимальное число томов — можно создать только три, хотя дисков в накопителе семь.

Накопитель поддерживает создание томов iSCSI в виде файлов на существующих разделах. Правда вот интерфейс настройки этого режима, на наш взгляд, не очень простой.

N7700 Pro имеет возможность и самому монтировать удаленные тома iSCSI и представлять их для пользователя в виде обычных сетевых папок. Таких подключений может быть максимум пять. Не очень понятна ситуация с файловыми системами подключаемых томов — в справочной системе информации по этому вопросу мы не нашли. Попытка использовать NTFS провалилась, но накопитель предложил отформатировать новый том в свою файловую систему. Последующая проверка показала, что это была ReiserFS, что, прямо скажем, необычно. Для данного типа ресурсов, как и для обычных папок, администратор может установить нужные ему права доступа для пользователей и групп.

Аналогичная возможность есть для монтирования файлов ISO, расположенных на накопителе. При этом в той же папке, где лежит этот файл, создается новая директория и в ней появляется содержимое ISO-файла.

Встроенные утилиты проверки состояния файловой системы (кроме ZFS) можно запустить через web-интерфейс. В этом случае устройство будет недоступно в сети и проверка пройдет с перезагрузкой.

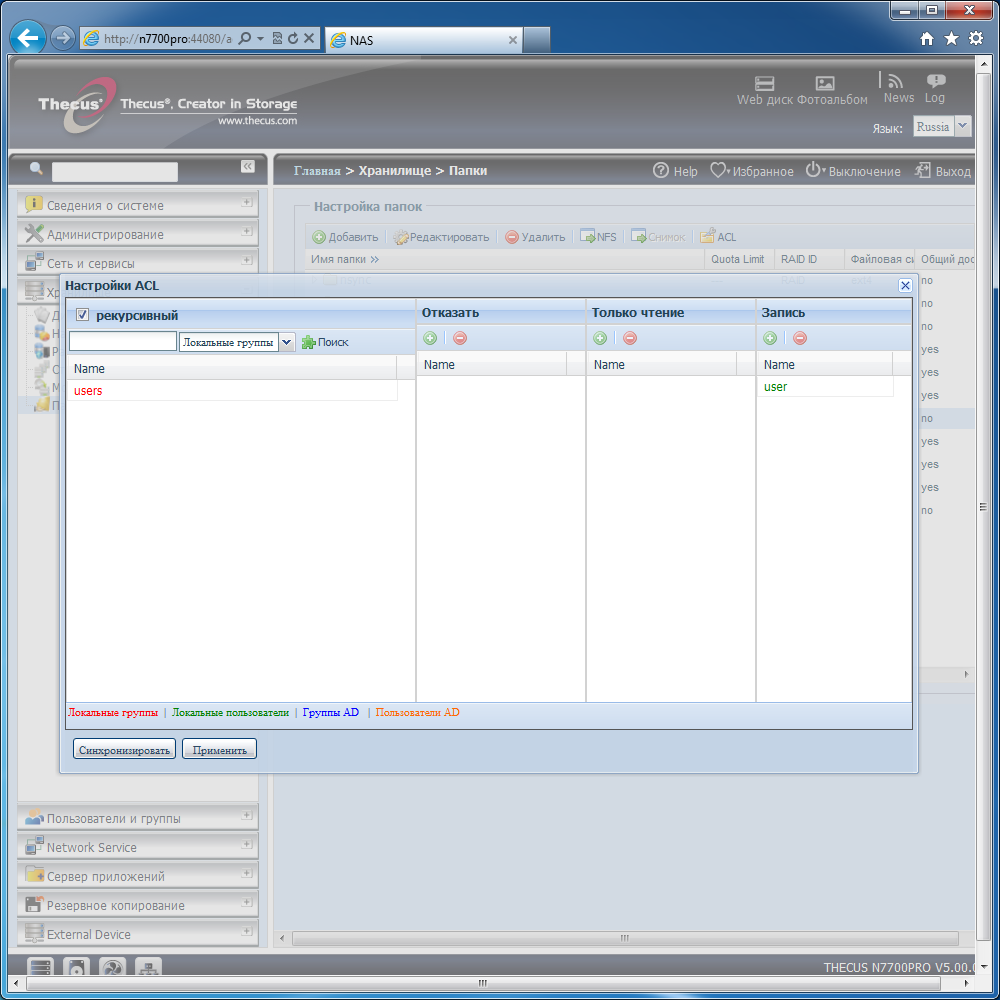

После форматирование томов, необходимо создать нужные общие папки, которые и будут представлены по сети пользователям. Ничего оригинального у N7700 Pro в этом разделе нет. Отметим только возможность скрытия ресурса из сетевого окружения и включения доступа к нему без ограничений. В этом же пункте указываются права доступа для пользователей и групп, а также для протокола NFS.

Собственно с пользователями и группами в рассматриваемой модели все тоже стандартно. Поддерживается локальная база или подключение к домену Windows. Для упрощения программирования большого числа пользователей, можно импортировать список из их имен и паролей из текстового файла. Система позволяет работать с дисковыми квотами для пользователей и папок, однако нам не удалось полноценно испытать эту возможность. Для изменения пароля администратора предусмотрена отдельная страница.

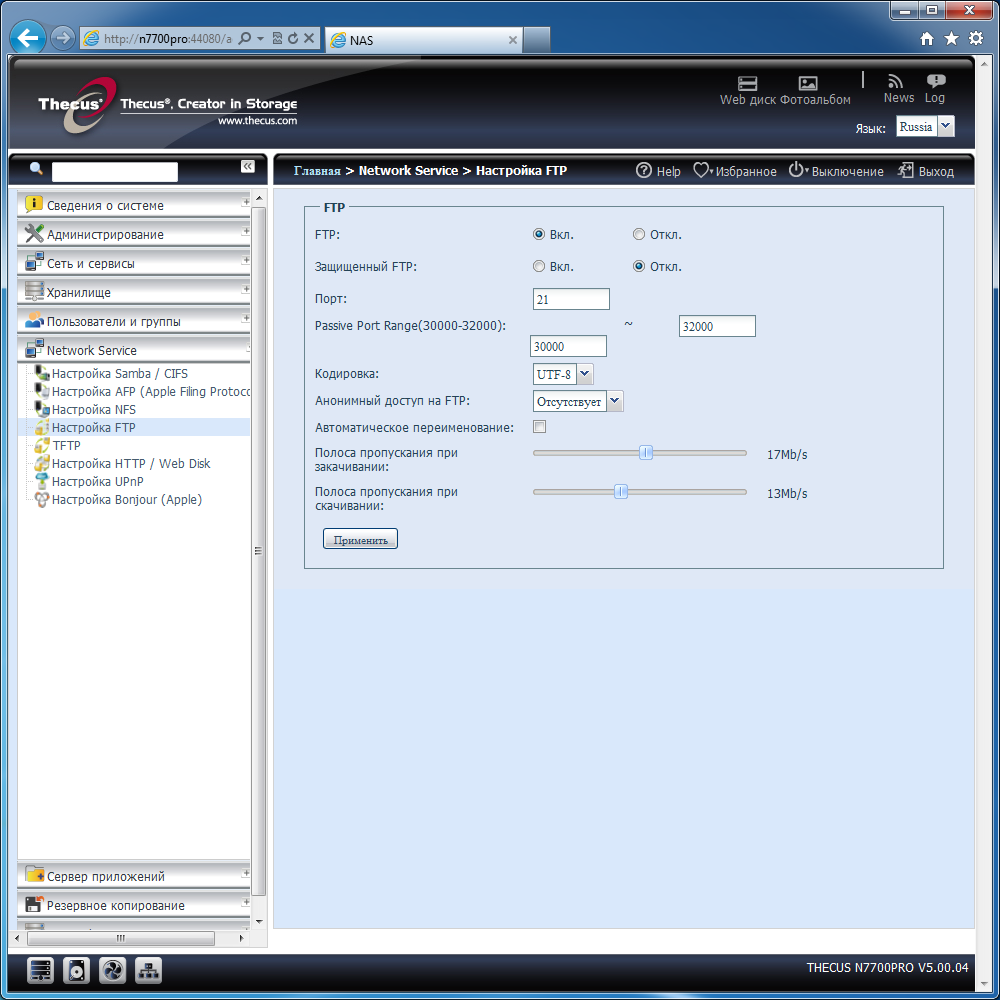

Доступ к сетевым ресурсам предоставляет по протоколам SMB/CIFS, AFP, NFS, FTP, TFTP и HTTP/HTTPS. Для первого из них есть множество дополнительных параметров, включая возможность организации корзины для удаленных файлов. AFP может похвастаться поддержкой Time Machine. NFS можно только включить/выключить. У FTP можно поменять номера портов, в том числе и для пассивного режима, выбрать кодовую страницу, ограничить скорость загрузки и отдачи, ограничить анонимный доступ. TFTP может пригодиться для работы в специальных сценариях, из параметров у него указываются рабочая директория и режим доступа. HTTP/HTTPS реализуется через функцию WebDisk, о ней мы поговорим позже. Отметим только возможность изменения портов и загрузки собственных сертификатов для SSL.

Внешние устройства

Накопитель имеет четыре порта USB 2.0 и один eSATA. Допускается использование USB-хабов и нескольких разделов на дисках. Поддерживаются файловые системы EXT2/3/4, FAT32, NTFS. Все внешние диски монтируются в поддиректории общего ресурса usbhdd. Так что права на доступ можно выдать только всем накопителям сразу. По именам отличить разделы будет непросто — они используют оригинальные системные названия вида sdx3.

Поддерживается стандартная реализация сетевого принт-сервера. Сам принтер может быть только один. Связь с ним односторонняя.

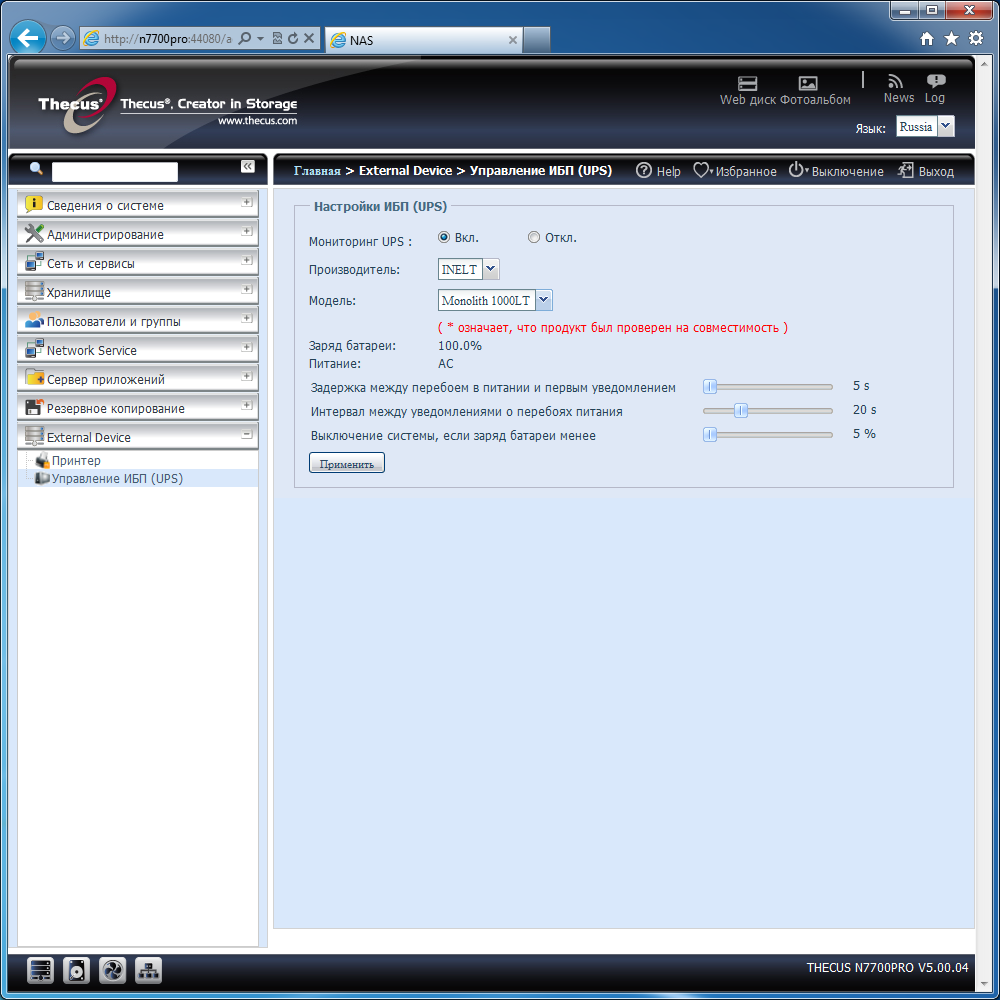

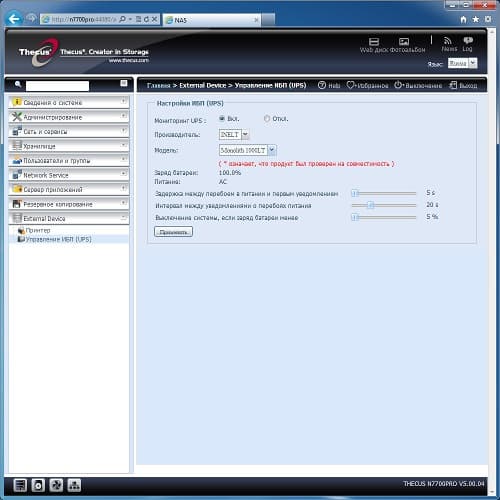

Для источников бесперебойного питания можно использовать интерфейсы USB или последовательный. Не очень удобно то, что пользователь должен выбрать нужную модель устройства из списка, автоматического определения не предусмотрено. Положительный момент — поддерживаются не только ИБП компании APC, но и множества других производителей. Из настроек пользователь может выбрать интервал между сообщениями о пропадании питания и процент оставшегося заряда для безопасного отключения накопителя.

Сетевого сервиса для совместной работы нескольких систем с одним ИБП в текущей версии прошивки не реализовано.

Дополнительные функции и расширение возможностей

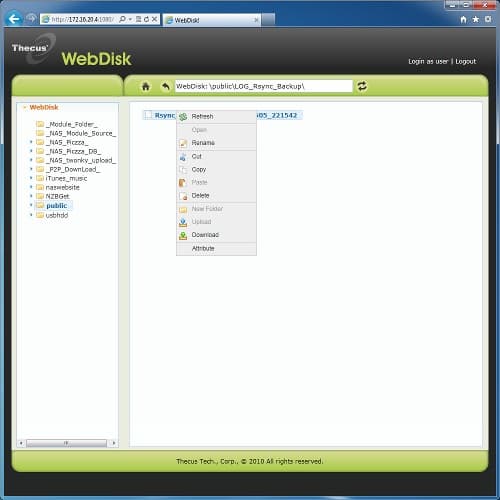

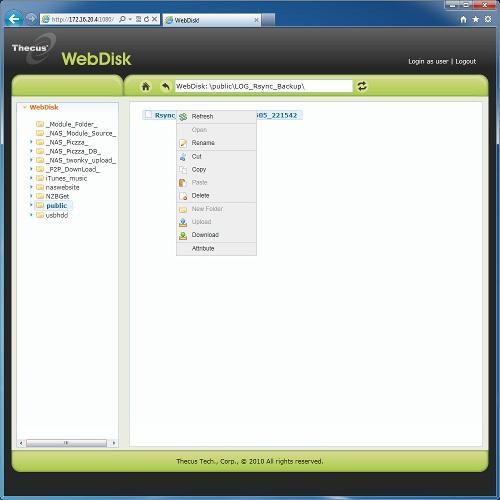

Мы уже упоминали выше возможность доступа к файлам через браузер. Она реализована с использованием программы eXtplorer, написанной на php. Пользователю доступны все основные операции, включая загрузку и скачивание файлов, создание директорий, копирование и перемещение данных.

Также в прошивку встроен сервер iTunes, который индексирует файлы в общей папке iTunes_music. Поддерживаются форматы MP3 и M4A. Для тегов можно выбрать один из вариантов кодировок, включая UTF-8.

Большинство производителей сетевых накопителей реализуют встроенные системы резервного копирования. Не обошлось без этого и в N7700 Pro. Устройство поддерживает работу с аналогичными моделями Thecus по специальному протоколу, с серверами FTP, а также и со стандартным rsync. Соответственно оно может выступать и сервером для этих протоколов.

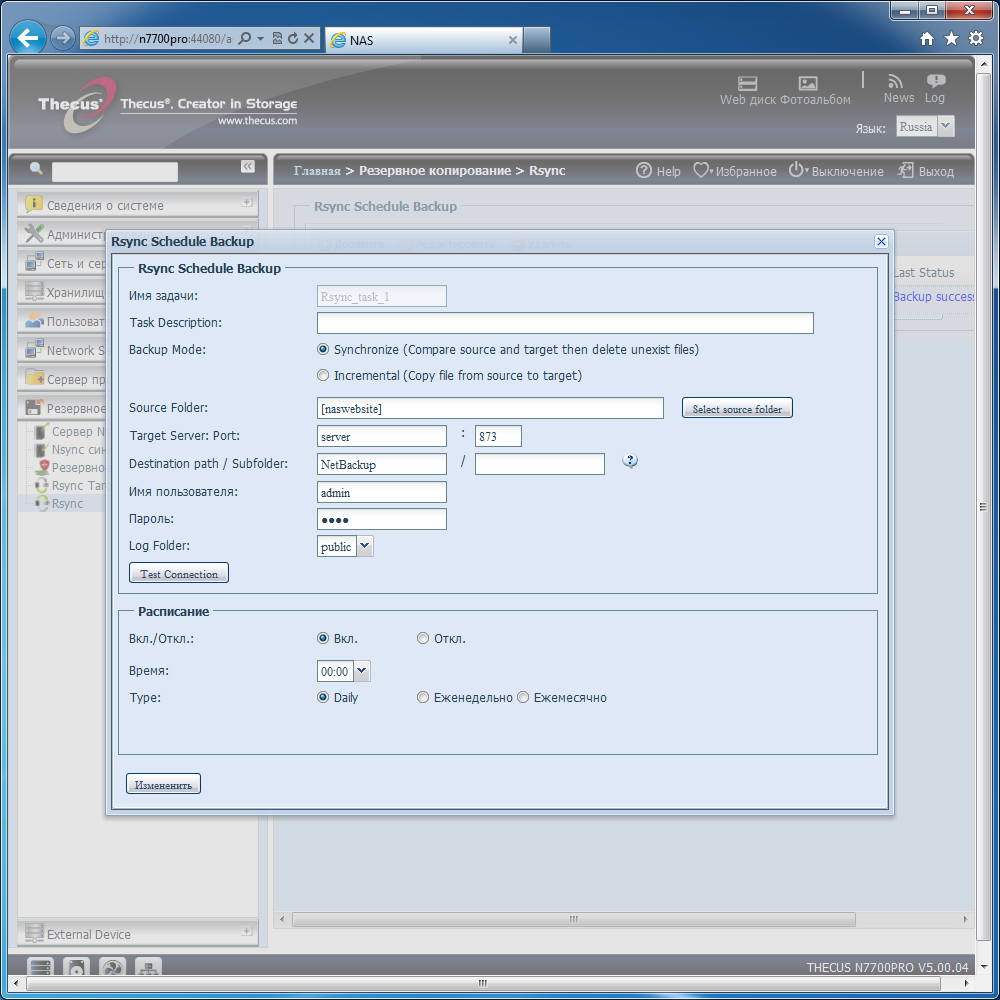

Заданий можно запрограммировать несколько. Каждое из них включает в себя название, режим (синхронизация или копирование), исходную папку, параметры удаленной системы. Есть возможность указать расписание запуска каждого задания.

В отличие от других известных производителей, Thecus реализовал в основной прошивке только базовые функции сетевого накопителя. Пожалуй, для корпоративной модели это более удобный вариант, чем интеграция многочисленных дополнительных сервисов в прошивку. Так что у вас есть возможность самостоятельно определить, что еще требуется от накопителя, и установить нужные модули.

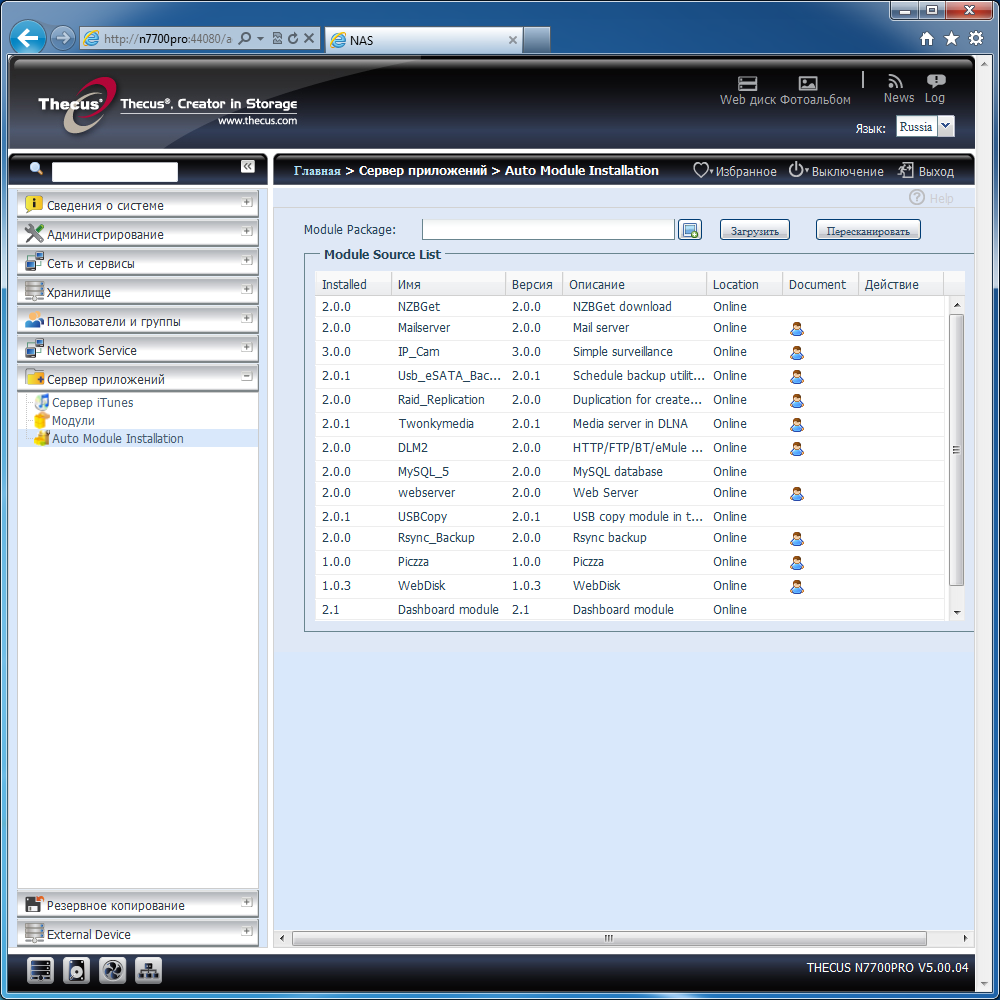

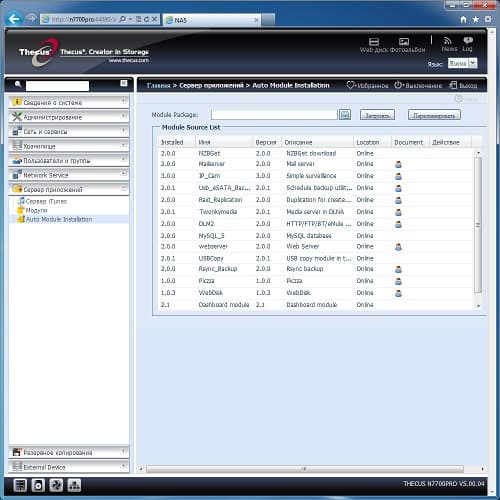

Установку модулей можно проводить в ручном режиме — загрузив предварительно файл на ПК и потом в NAS, — или же воспользоваться встроенным в web-интерфейс каталогом, просто поставив нужные галочки. Во втором случае скачивание и установка будут проведены автоматически. В списке указаны и ссылки на руководства пользователей.

Управление модулями включает в себя установку/удаление, запуск/остановку. Модули могут иметь собственные страницы настроек, доступные из основного web-интерфейса. Мы не будем подробно останавливаться на каждом из них, приведем только список и краткие описания.

  • NBZGet: утилита загрузки файлов по одноименному протоколу из групп новостей, имеет свой собственный web-интерфейс;
  • Mail Server: реализация почтового сервера Xmail Server и web-интерфейса для доступа к почте roundcube;
  • IP-Cam: утилита для записи последовательности изображений с IP-видеокамер, поддерживается только несколько моделей, может быть подключено до 20 камер, расписание работы указывается с точностью до часа;
  • USB_eSATA Schedule Backup: резервное копирование данных с накопителя на внешние носители, можно указать несколько заданий, предусмотрено использование расписания;
  • Raid Replication: с использованием этого модуля можно переносить данные с одного RAID-массива на другой, поддерживаются только EXT3 и XFS, копируются все папки на с исходного тома, во время работы остальные сервисы останавливаются, после копирования накопитель выключается, во может пригодиться при смене дисков в накопителе для сохранения данных;
  • TwonkyMedia: популярная реализация медиасервера, имеет собственный web-интерфейс, лицензионный ключ входит в комплект поставки устройства;
  • DLM2: модуль автономной загрузки файлов по протоколам BitTorrent, Emule и HTTP/FTP, используются программы BTG, aMule и ProZilla соответственно, управление ими осуществляется через собственные web-интерфейсы, настройки для BitTorrent обычны — рабочая директория, порты, скорости, число активных заданий;
  • MySQL: реализация известного SQL-сервера с интерфейсом управления phpMyAdmin, требуется для работы некоторых других модулей;
  • Webserver: создание собственного web-сервера, все настройки — исключительно через редактирование конфигурационных файлов в папке naswebsite;
  • USB_eSATA device Copy: модуль ручного копирования данных между общими директориями и внешними дисками;
  • Rsync Backup: аналог встроенной утилиты резервного копирования данных по протоколу rsync;
  • Piczza: модуль организации фото альбома с просмотром через браузер;

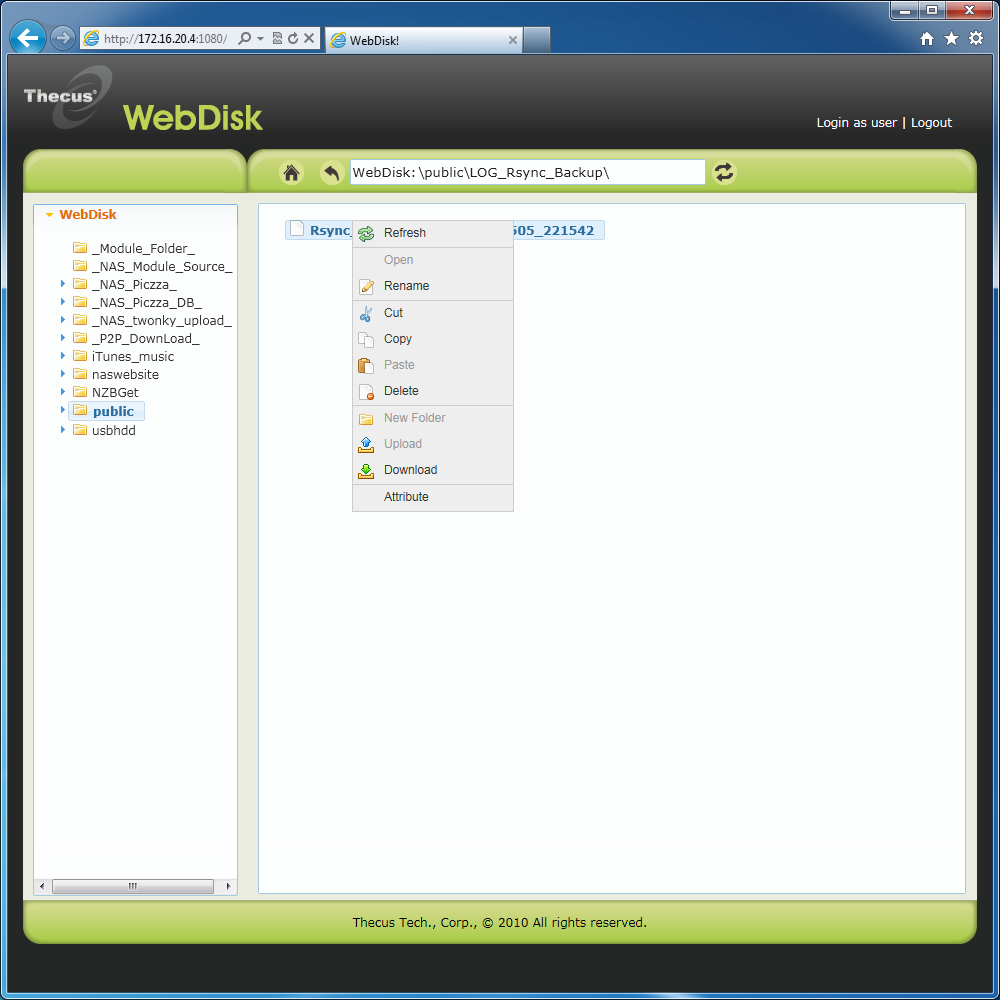

  • WebDisk: обновленная версия файлового менеджера, работающего в браузере;
  • Dashboard Module: после установки этого модуля, вы сможете следить за состоянием устройства (загрузка процессора, работа сервисов) с iPhone/iPod/iPad через соответствующее приложение, также можно будет менять пароли пользователей и включать/выключать сервисы и протоколы.

Недавно появилась и специализированная программа для iOS, которая реализует доступ к мультимедиабиблиотеке с мобильных устройств Apple, включая просмотр фотографий и видео. Для ее работы требуется наличие медиасервера TwonkyMedia.

В сети можно найти несколько неофициальных модулей, которые, в частности, позволят получить доступ к накопителю по SSH.

Производительность

Тесты производительности проводились с использованием винчестеров Seagate Barracuda 7200.11 (ST3500320AS) и программы Intel NASPT. Кроме обычных шаблонов, мы использовали и новые, описанные в отдельном материале. Поскольку конфигураций у этой модели может быть очень много, мы выбрали только следующие варианты: одиночный диск, RAID0/RAID5/RAID6 из семи дисков с файловой системой EXT4. Дополнительно для оценки влияния файловой системы были проведены тесты RAID0 из семи дисков с файловыми системами EXT3, EXT4, XFS, ZFS.

Как мы уже говорили раннее, стандартные шаблоны не очень подходят для высокопроизводительных устройств, подобных N7700 Pro. Так что пока отметим стандартное поведение устройства — скорости чтения/записи слабо зависят от типа массива. Работа с файлами небольших размеров традиционно заметно медленнее, чем с потоковыми данными.

Использование новых шаблонов позволяет более точно оценить реальную производительность этой модели. Как видно по цифрам, высокая скорость платформы позволяет реализовать все варианты дисковых массивов без потерь скорости. При этом максимальные скорости чтения и записи составляют около 100 МБ/с, что вполне соответствует используемому гигабитному интерфейсу. Похоже, что возможность установки дополнительного 10Gb сетевого контроллера в этой модели действительно не является лишней.

Отметим, что прошивка достаточно эффективно реализует массив с чередованием, что позволяет получить заметный прирост на случайных операциях чтения и записи.

Устройства компании Thecus имеют уникальную возможность использования нескольких вариантов файловых систем для дисковых томов.

Результаты показывают, что существенное влияние на скорость мы видим только у ZFS. Несмотря на то, что она имеет определенные преимущества по сравнению с другими вариантами, ее использование в готовых устройствах, подобных рассматриваемому сетевому накопителю, не всегда оправдано с точки зрения производительности. Достаточно интересно ведет себя и XFS, которая оказывается обычно быстрее, чем EXT3/4, кроме теста ContentCreation с файлами небольшого размера.

Новые шаблоны подтверждают эти оценки — EXT3/4 и XFS идут рядом, ZFS заметно отстает.

Выводы

Надо отметить, что, конечно, наши условия не позволяют полноценно проверить работу сетевых накопителей высокого класса, подобных Thecus N7700 Pro, особенно если говорить о нагрузках в мультипользовательских сценариях.

Это видно и по тестам производительности — при любой конфигурации дисковых массивов максимальные скорости чтения и записи по сети соответствуют возможностям гигабитного соединения. Даже попытка одновременной работы с более чем тремя десятками файлов не смогла снизить показатели. Что говорит о том, что использованная платформа с двухъядерным процессором и большим объемом оперативной памяти имеет существенный запас мощности для выполнения задач пользователя.

Нет у нас никаких замечаний и к конструкции, и к качеству изготовления рассматриваемого сетевого накопителя. Достаточно интересно выглядит возможность использования стандартного слота расширения PCI Express для установки дополнительного сетевого контроллера. Что касается внешних портов, то для семидискового устройства четырех USB (с поддержкой хабов) и одного eSATA, на наш взгляд, вполне достаточно. Для работы с некоторыми моделями ИБП может пригодиться и последовательный порт.

Наличие матричного индикатора и органов управления на лицевой панели будет полезно для диагностики и настройки устройства без применения ПК.

А вот оценка возможностей прошивки не так однозначна. С одной стороны, накопитель имеет большинство необходимых в корпоративном сегменте функций, но реализация некоторых из них явно недотягивает до высшего сегмента. Так, работа с массивами RAID могла бы быть и более удобной.

Внешний вид и возможности большинства дополнительных модулей, похоже, не менялись уже давно. Разумеется, использование фотоальбома или системы загрузки файлов в рассматриваемом классе может быть не очень популярно, но производителю стоило бы все-таки подумать об усовершенствовании и этих функций, поскольку конкуренты не стоят на месте.

Средняя розничная цена рассмотренной модели в Москве, актуальная на момент чтения вами данной статьи, составляет: $460(8)



Благодарим компанию Тайле за предоставленное на тест оборудование
