Корпус Corsair Obsidian 650D

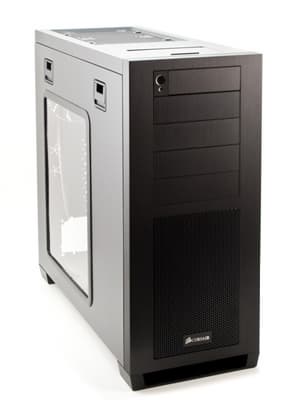

Корпус Corsair Obsidian 650D, внешний вид

Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Технические характеристики

Знакомство с любым образцом начинается с извлечения из упаковки; для корпуса Corsair Obsidian Series 650D эта процедура сразу дает понять: мы имеем дело с весьма недешевой продукцией. Коробка большая и тяжелая, и сам корпус дополнительно упакован не в обычный полиэтиленовый пакет, а в черный матерчатый чехол.

В остальном упаковка традиционна для моделей фирмы: обычный картон со схематичным изображением корпуса — как в сборе, так и в разобранном виде, плюс пояснения на разных языках, включая русский (только шрифт очень мелкий). Для удобства транспортировки не забыты прорези по бокам коробки, облегчающие захват руками.

Цвет корпуса Obsidian 650D — матовый черный, других вариантов не предлагается; необычность ему придает лицевая панель из окрашенного алюминия. Конечно, она не целиком металлическая: тонкие листы алюминия закреплены на пластиковом каркасе, однако это становится понятным лишь при ближайшем рассмотрении.

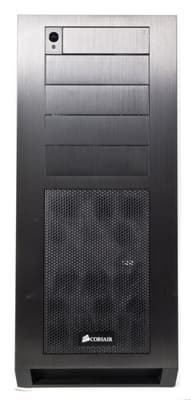

Лицевая панель Corsair Obsidian 650D

Металл панели не отполирован, на его поверхности оставлены тонкие вертикальные штрихи; пальцы эту шероховатость не ощущают, но, как известно, вертикальные полосы зрительно делают предмет более высоким, чем он есть на самом деле, и при ином варианте обработки корпус казался бы немного более приземистым. К тому же и следы рук на таком покрытии практически не видны. Но есть другая беда: окраска поверхностная, причем слой краски тонкий, и малейшая царапинка (а это дело житейское) сразу выделяется металлическим блеском на черном фоне.

Дизайн Obsidian 650D, как и побывавшего недавно в нашей лаборатории Carbide 400R, изысканно прост, и явно рассчитан прежде всего на тех потребителей, которым по душе строгий стиль. Однако и в Obsidian 650D не забыт шаг в сторону любителей немного пофорсить: левая боковая стенка имеет прозрачное прямоугольное окно большого размера, через которое можно будет показать друзьям, что внутри ваш компьютер не хуже, чем снаружи.

Все элементы лицевой панели — и заглушки пятидюймовых слотов, и вентиляционная решетка — радуют глаз тонкими равномерными зазорами, однако и тут не обошлось без ложечки дегтя: имеющаяся вверху откидная дверца, закрывающая панель с разъемами, чуть-чуть выступает из плоскости панели, да и зазоры вокруг нее идеальными не назовешь, и потому она выглядит несколько инородно.

Внешний вид корпуса можно оценить по прилагаемому видеоролику.

Компоновка

Модель Corsair Obsidian Series 650D производитель называет miditower; однако впечатление она производит достаточно монументальное, многие другие фирмы отнесли бы такой корпус к full tower. Внутренняя часть корпуса похожа на то, что мы не так давно видели в еще одной модели корпусов Corsair — Graphite 600T: поперечная корзина для шести 3,5- или 2,5-дюймовых HDD/SSD, разделенная на две независимо извлекаемые половины, четыре слота для 5,25-дюймовых устройств с выходом на переднюю панель. Как и в 600T/400R, для 3,5-дюймовых накопителей выхода «наружу» не предусмотрено; видимо, фирма Corsair считает подобные устройства неактуальными. Блок питания располагается горизонтально в нижней части корпуса (сам БП нужно приобретать отдельно).

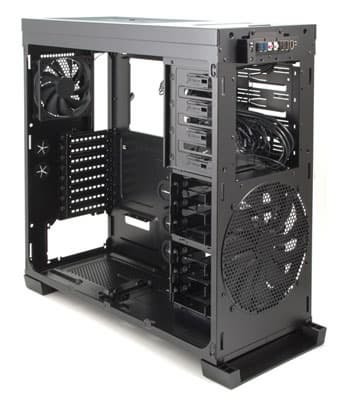

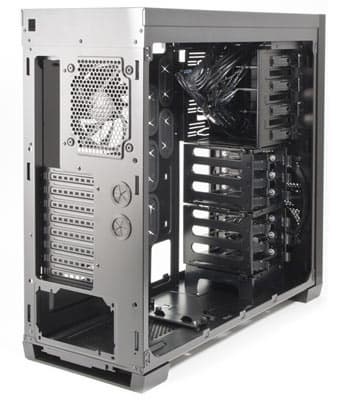

Вид изнутри Corsair Obsidian 650D

В спецификации указана возможность установки материнских плат формата до ATX включительно; вообще-то внутренние размеры корпуса Obsidian 650D позволяют установить в него и платы EATX (305×330 мм), но при этом прорези, предназначенные для прокладки кабелей, окажутся под матплатой, к тому же задний край платы EATX будет не закреплен — для него нет монтажных стоек. Поэтому такой формат и не упомянут; однако в серии Obsidian есть модели, в которых установка плат EATX предусмотрена штатно — это 700D и 800D, которые несколько больше по размерам, и сам производитель относит их уже к full tower.

А вот для выбора видеокарт простор очень широкий: даже при двух установленных корзинах для HDD максимальная длина видеокарты (или видеокарт в SLI/CrossFire-системе) составляет внушительные 340 мм, а если извлечь верхнюю корзину, то и вовсе 465 мм (не надо только забывать, что в эти значения мы включаем и размер самой платы, и разъем дополнительного питания).

Конструкция

Размеры корпуса 521×229×548 мм (В×Ш×Г); выступающих частей корпус не имеет, поэтому значения «абсолютные».

Шасси изготовлено из стали толщиной 0,7 мм, боковые панели несколько толще — 0,8 мм, и в целом конструкция получилась достаточно прочной. Однако окно в левой боковой панели, занимающее более трети поверхности, заметно снизило ее жесткость; тем не менее, это не сказалось на удобстве снятия и установки: боковые стенки крепятся П-образной петлей на нижней кромке и парой защелок на верхней («гильотинная» конструкция). Для снятия надо оттянуть вниз обе защелки и продолжать тянуть в направлении от корпуса и вниз, тем самым немного поворачивая стенку вокруг нижней петли, а затем немного приподнять и снять; при установке делаем всё в обратном порядке. Процедура очень проста и удобна; какие-либо перекосы при этом не возникают, и потому недостаточная жесткость левой панели никак не сказывается.

Левая боковая панель Corsair Obsidian 650D

Отметим еще один момент, свидетельствующий о продуманности даже в мелочах: если при снятии боковой стенки вы, освободив защелки, по какой-то причине уберете руки, то она не грохнется на стол или на пол — этому помешает конструкция нижней петли, которая не даст панели откинуться более чем на 20–25 градусов.

К сожалению, слова про достаточную прочность нельзя отнести к верхней крышке корпуса; значительную часть этой панели занимает вентиляционная решетка, которая заметно прогибается даже от несильного нажатия пальцем. Да и в целом верхнюю крышку трудно назвать жесткой.

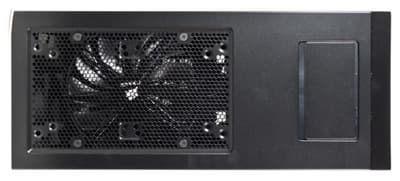

Верхняя панель Corsair Obsidian 650D

Ножки корпуса выполнены в виде довольно высоких и широких пластиковых стоек, расположенных поперечно у передней и задней кромок шасси и снабженных по краям амортизирующими накладками. Такая конструкция позволяет корпусу «прочно стоять на ногах», но материал накладок очень жесткий, к тому же их толщина всего-то чуть больше миллиметра, а потому на роль амортизаторов они годятся плохо.

Лицевая панель корпуса надежно фиксируется шестью плоскими пластиковами защелками. Вверху слева расположены кнопка Power, подсвечиваемая при включении светодиодом белого цвета, и индикатор активности HDD (также белый); рядом имеется небольшая дверца, которая удерживается подпружиненным пластиковым фиксатором, а при открывании откидывается вниз. За ней скрывается богатый набор разъемов — два USB 3.0, два аудио, два USB 2.0, IEEE1394/FireWire, а также кнопка Reset. К сожалению, зазор между разъемами USB в каждой паре всего каких-то 3 мм, поэтому подключать устройства во все четыре USB-порта удастся далеко не всегда (если, конечно, не пользоваться удлинителями).

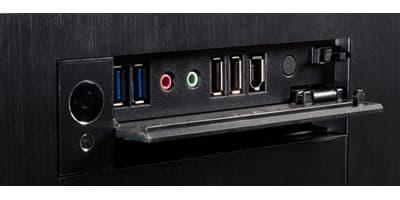

Панель управления Corsair Obsidian 650D

В передней части верхней панели корпуса расположена пластиковая шторка, закрывающая док для подключения внешних HDD/SSD с SATA-интерфейсом. Ниша, в которую вставляются накопители, сделана наклонной, а потому даже 3,5-дюймовый диск не будет сильно выступать за габариты корпуса. Вновь похвалим предусмотрительность конструкторов: ширина ниши такова, что 3,5-дюймовый HDD входит в нее с минимальным зазором, и при его подключении не приходится «ловить» разъем; а для 2,5-дюймовых накопителей с той же целью сделан подпружиненный ограничитель, убирающийся при установке 3,5-дюймового диска.

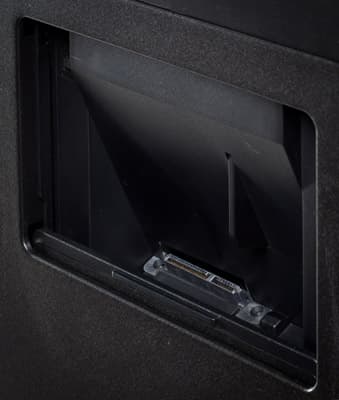

Док для HDD/SSD, Corsair Obsidian 650D

Под шторкой скрывается и еще один орган управления — трехпозиционный переключатель скорости вращения штатных вентиляторов. Именно скрывается: на черном фоне можно сразу и не заметить маленький черный рычажок.

Такое расположение органов управления и внешних разъемов сделает работу с компьютером на основе корпуса Obsidian 650D одинаково удобной как при напольном, так и при настольном его размещении.

Разъемы, кнопки и индикаторы закреплены на шасси и не мешают снятию лицевой панели.

Система вентиляции

В штатную комплектацию входят три вентилятора с логотипом Corsair — два 200-миллиметровых и один 120-миллиметровый. Все три не имеют подсветки, зато могут подключаться как к встроенному переключателю частоты вращения (питание на него подается с БП через коннектор Molex male+female), так и к 3-контактным разъемам материнской платы; крепление — саморезами через резиновые амортизирующие прокладки.

Трехпозиционный переключатель позволяет управлять одновременно четырьмя вентиляторами. Собственно, ни малейшим интеллектом в плане отслеживания температуры он не обладает, а лишь ступенчато изменяет напряжение питания вентиляторов (7–9–11 В).

Один из 200-миллиметровых вентиляторов, расположенный на передней панели шасси, нагнетает воздух внутрь корпуса, прежде всего для охлаждения корзины с HDD, в боковых стенках которой сделаны крупные прорези, позволяющие использовать вентилятор с наибольшей эффективностью.

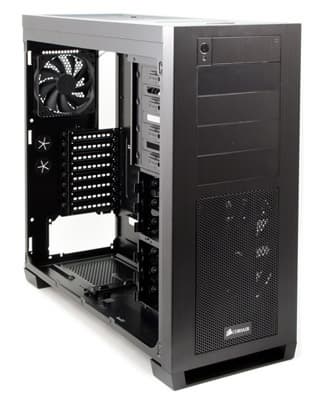

Вид изнутри Corsair Obsidian 650D

Воздух подается через декоративную металлическую решетку в нижней половине съемной лицевой панели, имеющую множество небольших отверстий шестигранной формы. Эта решетка закреплена на пластиковой рамке, которая легко снимается снаружи — достаточно лишь нажать на верхнюю часть решетки, чтобы освободить подпружиненые фиксаторы. Для защиты от пыли на рамке установлена мелкоячеистая капроновая сетка; она удерживается загнутыми внутрь выступами декоративной металлической решетки, но вытаскивать сетку не потребуется: проще всего очищать ее от пыли (пусть даже под струей воды) вместе с рамкой и решеткой.

Отметим: вырез в нижнем торце лицевой панели, предназначенный для захвата рукой при ее снятии, отсутствует, и потому подсоса пыли снизу нет.

Второй 200-миллиметровый вентилятор установлен на верхней панели корпуса; он вытягивает воздух из зоны размещения процессорного кулера.

120-миллиметровый вентилятор, также вытяжной, закреплен в верхней части задней стенки шасси.

Фильтры для двух последних вентиляторов не предусмотрены; конечно, в фильтре для заднего вентилятора нет особого смысла, однако этого нельзя сказать про верхнюю панель: вентиляционная решетка занимает почти половину ее площади, и немалое количество пыли будет попадать внутрь, особенно при выключенном компьютере.

Богатых возможностей для модификации системы вентиляции не предусмотрено; они сводятся лишь к замене верхнего вентилятора на один или два меньшего размера (120/140 мм). Для их крепления в комплекте предусмотрены как саморезы с резиновыми прокладками, так и специальные резиновые фиксаторы.

Из дополнительных вентиляционных отверстий имеется решетка на нижней плоскости шасси в месте установки блока питания (она защищена фильтром из капроновой сетки на пластиковой рамке, которая легко извлекается снаружи), а также перфорация в заглушках слотов для плат расширения на задней стенке.

Корпус позволяет устанавливать процессорные системы охлаждения высотой до 190 мм, включая жидкостные, для которых на задней стенке шасси есть два отверстия, закрытые резиновыми заглушками с разрезными лепестками.

Сборка системного блока

Крепление боковых крышек было описано выше; вновь отметим простоту их снятия и установки, чему способствует еще и продуманная конструкция фиксаторов — они не только надежно удерживают крышку, но и очень удобны для захвата пальцами.

Первое, что бросается в глаза после снятия левой крышки, это толстый пучок длинных кабелей и шлейфов, отходящих от вентиляторов и панелей с разъемами и органами управления. Все их предстоит уложить за подложкой материнской платы; туда же надо спрятать и прочую «кабельную продукцию», которая добавится при установке компонентов компьютера.

Решению этой задачи помогут девять отверстий в подложке, восемь из которых прикрыты резиновыми заглушками с разрезными лепестками, а на одно, самое большое, такой заглушки почему-то не хватило. Крепить пучки кабелей можно имеющимися в комплекте одноразовыми нейлоновыми стяжками к ушкам на подложке.

Стойки для материнской платы формата ATX уже установлены; при использовании плат меньшего размера часть из них придется переставить. При этом центральная стойка вместо отверстия с резьбой имеет выступающий штырек, облегчающий установку матплаты на место.

Отверстие на задней панели для портов ввода-вывода матплаты ничем не закрыто; восемь прорезей для плат расширения снабжены многоразовыми заглушками.

Крепление плат расширения — винтами с накатной головкой; боковая кромка шасси, которая расположена напротив, имеет вырез для удобства работы отверткой.

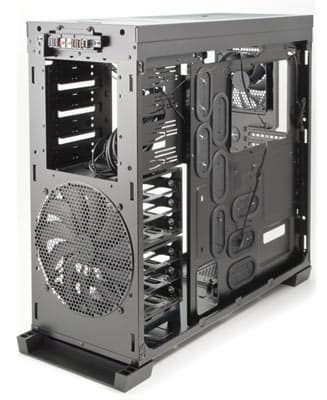

Вид изнутри справа, Corsair Obsidian 650D

Большое окно в подложке материнской платы позволит устанавливать или снимать процессорный кулер, не демонтируя саму плату; но наличие столь большого окна вкупе с девятью отверстиями для кабелей заметно снизило жесткость подложки.

Особо отметим простор над верхним краем матплаты: расстояние до вентилятора, установленного на крышке корпуса, составляет 47 мм, что позволит без проблем устанавливать самые большие системы охлаждения процессора, особенно с учетом того, что упомянутый вентилятор можно и снять.

Подключение фронтальных разъемов USB 2.0 и аудио — монолитными коннекторами; для аудио вновь есть только HD Audio (почему-то не жалует фирма Corsair подключение AC’97). Зато кабели производитель использует экранированные, и не экономит на длине; конечно, их без труда можно проложить за подложкой матплаты, но кабелей такое множество, и все они такие длинные, что процесс их «причесывания» превращается для сборщика в сущее мучение. А повозиться с кабелями придется хотя бы потому, что если проложить их за подложкой недостаточно аккуратно, то они начинают немного распирать правую стенку, жесткость которой не безгранична.

В общем, красота требует жертв… в данном случае от сборщика.

Вид изнутри Corsair Obsidian 650D

Кабели от обоих фронтальных разъемов USB 3.0 заканчиваются привычными коннекторами, которые надо вывести наружу и подключить к внешним разъемам USB 3.0 (или, если таковые отсутствуют, то к USB 2.0) материнской платы на задней панели. Отверстия для этого найти можно — как в подложке, так и в задней стенке шасси; но такое компромиссное решение в столь недешевом продукте не очень понятно: подобный корпус покупается не на один год, да и «начинку» в него уж точно будут ставить не копеечную, поэтому можно было бы предусмотреть и возможность подключения к внутреннему разъему матплаты; конечно, сейчас плату c таким коннектором найти сложно, но со временем ни одна материнская плата наверняка не будет обходиться без внутреннего разъема USB 3.0, как это в свое время произошло с USB 2.0.

Крепление оптического привода безвинтовое, с помощью штатной защелки на левой стороне, удерживающей накопитель очень прочно; можно и дополнительно закрепить его одним винтом справа. Заглушек в шасси у всех четырех 5-дюймовых слотов нет; а соответствующие заглушки в лицевой панели изнутри снабжены удобными захватами, и потому извлечь их можно без труда.

Блок питания крепится винтами к задней панели; устанавливать его можно как до, так и после материнской платы, и располагать вентилятором вверх или вниз. Имеются выступы, приподнимающие БП над днищем шасси и облегчающие монтаж; но вот какой-либо амортизации не предусмотрено. Зато можно использовать очень мощные блоки питания, которые отличаются увеличенной длиной: для надежной фиксации задней части таких БП есть переставляемая стойка.

HDD/SSD сначала устанавливаются в гибкие пластиковые салазки; 3,5-дюймовые накопители фиксируются в них металлическими штифтами с силиконовыми амортизаторами, а 2,5-дюймовые крепятся винтами снизу. Конечно, при этом хорошо гасятся вибрации, возникающие при работе диска, однако ни о каком теплоотводе от его корпуса на шасси речи нет (правда, это не слишком критично с учетом наличия фронтального вентилятора).

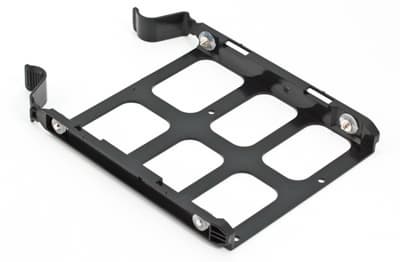

Салазки для HDD/SSD, Corsair Obsidian 650D

Салазки вставляются в корзину с левой стороны и фиксируются пластиковыми защелками. При этом справа остается достаточно места, чтобы можно было использовать SATA-кабель как с прямым, так и с Г-образным разъемом.

До этого момента процесс установки дисков продуман неплохо, а вот дальше дело обстоит хуже.

Как уже было сказано, корзина не цельная, а разделена на две независимые половины, каждая из которых вмещает по три диска. При этом верхнюю половину можно вовсе удалить, что даст простор для установки экстремально длинных видеокарт, а также позволит использовать фронтальный вентилятор для их дополнительного охлаждения. Можно оставить и только верхнюю корзину, удалив нижнюю; но не очень понятно, кому и зачем подобное может потребоваться.

Казалось бы, неплохое решение; однако его реализация оставляет желать много лучшего: обе половинки корзины из-за обилия отверстий получились весьма хлипкими, салазки с дисками в них фиксируются плохо (а дополнительного крепления винтами не предусмотрено), и если даже при установке обеих корзин конструкцию в целом жесткой не назовешь, то удаление любой из них делает ситуацию с прочностью еще хуже.

Остается уповать лишь на то, что это все-таки персональный компьютер, а не бортовая ЭВМ сверхзвукового истребителя…

Чтобы не завершать описание процесса сборки столь минорной нотой, упомянем еще пару положительных моментов: производитель позаботился о руках сборщика, аккуратно завальцевав все кромки на шасси, да к тому же рассортировал весь комплектный крепеж по пакетикам, чтобы хоть немного ускорить процесс сборки.

Тестирование эффективности системы вентиляции корпуса

Последний этап исследования представляет собой тестирование с помощью программных средств, сильно нагружающих различные подсистемы компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение. Таким образом можно оценить возможности и производительность системы охлаждения корпуса.

Конфигурация тестового стенда и процедура тестирования описаны в соответствующей методике.

Тестирование осуществлялось при подключении корпусных вентиляторов к комплектному контроллеру.

Эффективность охлаждения компонентов находится на хорошем, хотя и не рекордном уровне. Температура GPU в районе 70 градусов вполне типична в нашем случае; стоит отметить низкую температуру жесткого диска в обоих режимах работы системы охлаждения — так что корпусу по силам обеспечить охлаждение не только достаточно горячих игровых платформ, но и нескольких дисков, возможно, даже в массиве. Также стоит отметить выокую эффективность охлаждения CPU.

Измерение уровня шума и оценка вибрации

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

В данном случае мы эмулировали настольное размещение корпуса, когда от центра передней панели до головы пользователя расстояние составляет около 0,3 метра.

В корпусе установлен трехпозиционный регулятор скорости вращения вентиляторов с рычажковым управлением, к которому подключены все имеющиеся вентиляторы и есть возможность подключения еще одного дополнительного. В комплекте корпуса был обнаружен некий удлинитель-адаптер для подключения вентиляторов, в термоусадочной трубке и с проводами. Первоначально данный элемент был принят за резистор, но позже выяснилось, что это сглаживающий фильтр. Дело в том, что, по-видимому, регулятор вентиляторов основан на импульсном преобразователе, но работает он, скорее всего, на недостаточно высокой частоте, вследствие чего подключаемые вентиляторы начинают издавать весьма специфический среднечастотный шум, который крайне неприятен человеческому уху. При использовании же комплектного фильтра данный шум исчезает.

Акустическая эргономика корпуса при использовании встроенного контроллера находится на весьма невысоком уровне. Уровень шума изменяется в довольно небольших пределах, но является высоким при условии настольного размещения. При условии напольного размещения корпуса уровень шума будет ниже, но, тем не менее, все равно будет превышать границу в 40 дБА.

Далее мы подключили все корпусные вентиляторы к внешнему регулятору напряжения с целью установить реальные границы звукового давления работающей системы вентиляции данного корпуса.

В данном случае уровень шума изменяется в более широких пределах, и при питании вентиляторов от 5 вольт акустическая эргономика уже находится на среднем уровне.

Оценка потребительских качеств

Как бы странно это ни звучало, но у компании Corsair получился, скорее, неплохой корпус для импровизированной рабочей станции, а не для домашнего многоцелевого компьютера. Смотрите сами: отличное охлаждение CPU и HDD, большое количество места внутри корпуса, удобство вскрытия корпуса без полного извлечения из-под стола, плюс достаточно высокий уровень шума при использовании встроенного контроллера. Стоит отметить, что для игрового компьютера данный корпус вполне подойдет, так как и видеокарта охлаждается в нем вполне адекватно, а играют обычно под мощное звуковое сопровождение (заглушающее любой шум вентиляторов).

Позиционирование и выводы

Подведем итоги сказанному выше.

Производитель постарался выдержать единый строгий стиль в дизайне корпуса, и, по нашему мнению, преуспел в этом. Конечно, подобный «скучный» экстерьер не понравится тем, кто ценит необычные формы и обилие разноцветных огоньков, но и такие люди согласятся: гораздо хуже, когда конструкторы пытаются одновременно угодить «и вашим, и нашим».

Очень удобна система установки и крепления боковых панелей. Радует богатый набор внешних интерфейсов; можно, конечно, посетовать на отсутствие порта eSATA, зато есть встроенная док-станция для SATA-накопителей.

Но, как часто бывает, недостатки конструкции являются продолжением ее достоинств. Так, например, алюминиевая лицевая панель придает дополнительную элегантность внешнему виду, зато на ней будут очень заметны любые царапины, которые неизбежно появятся во время эксплуатации. Еще один подобный момент: соображения стилистического единства заставили упрятать все фронтальные разъемы под одну крышку, причем не слишком длинную, и потому расположились они очень тесно. Это в ряде случаев не позволит полноценно использовать все четыре порта USB.

Другая неприятность: разделение корзины для дисков на две извлекаемые половины, призванное дать возможность устанавливать видеокарты очень большой длины, вылилось в слабую фиксацию дисков. Правда, этот факт скорее можно отнести к конструктивным просчетам: с точно такими же салазками диски в других корпусах Corsair фиксируются гораздо лучше.

Система вентиляции оставляет двоякое впечатление: с одной стороны, неплохие вентиляторы и удобные для обслуживания фильтры на лицевой и нижней панелях; а с другой — отсутствие фильтра в решетке на крышке корпуса. Подобная экономия была бы простительна в корпусах, которые минимум вдвое дешевле…

А вот грустить об отсутствии возможности установить еще пяток вентиляторов в дополнение к имеющимся вряд ли будут многие.

Отрадно, что производитель оставил за покупателем выбор способа подключать штатные вентиляторы — к имеющемуся контроллеру или к материнской плате.

Однако для подключения фронтальных портов USB 3.0 выбора не предусмотрено — только к внешним разъемам материнской платы. Еще одно странное решение для дорогого продукта.

Все это, особенно в сочетании с немалой ценой, делает впечатление от корпуса Corsair Obsidian 650D довольно противоречивым.
