Корпус Corsair Graphite 600T



Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Технические характеристики

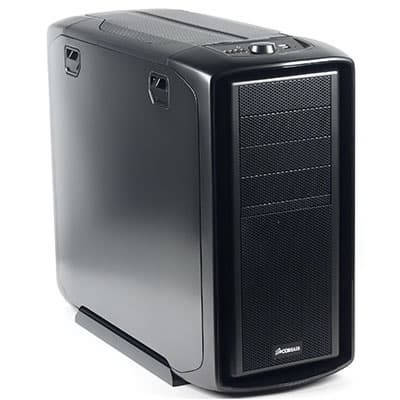

К нам на тестирование попал интересный корпус компании Corsair, для которой выпуск компьютерных «кейсов» — дело новое и нетипичное. Герой данного обзора носит имя 600T и входит в серию Graphite, состоящую на данный момент всего из одного корпуса в двух вариантах расцветки — собственно графитового и белого.

Corsair 600T предназначен в первую очередь для поклонников SLI- и CrossFire-систем, а также всех фанатов габаритных систем охлаждения. При относительно небольшой высоте корпус получился на редкость «толстым» и глубоким, что позволяет без труда установить в него несколько самых длинных видеокарт и высоченный кулер башенной конструкции впридачу.

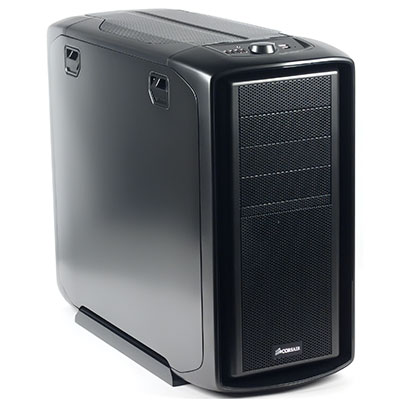

При этом дизайн 600T хоть и нельзя назвать строгим и утилитарным, но, в то же время, излишне перегруженным он тоже не выглядит. Приятные слова хочется адресовать дизайнерам этого корпуса за по-настоящему удачный выбор цвета и типа покрытия, как для пластиковых, так и для металлических деталей шасси. Всё внешнее и внутреннее убранство корпуса действительно выглядит так, будто при его оформлении не пользовались краской, а мастерски работали простым карандашом. Покрытие приятно на ощупь, почти не блестит и не притягивает к себе отпечатки пальцев.

Компоновка

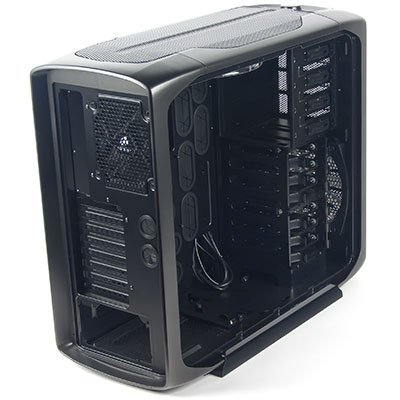

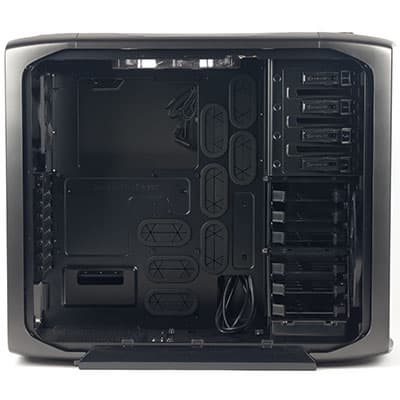

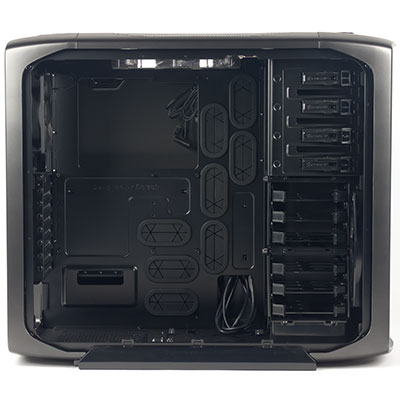

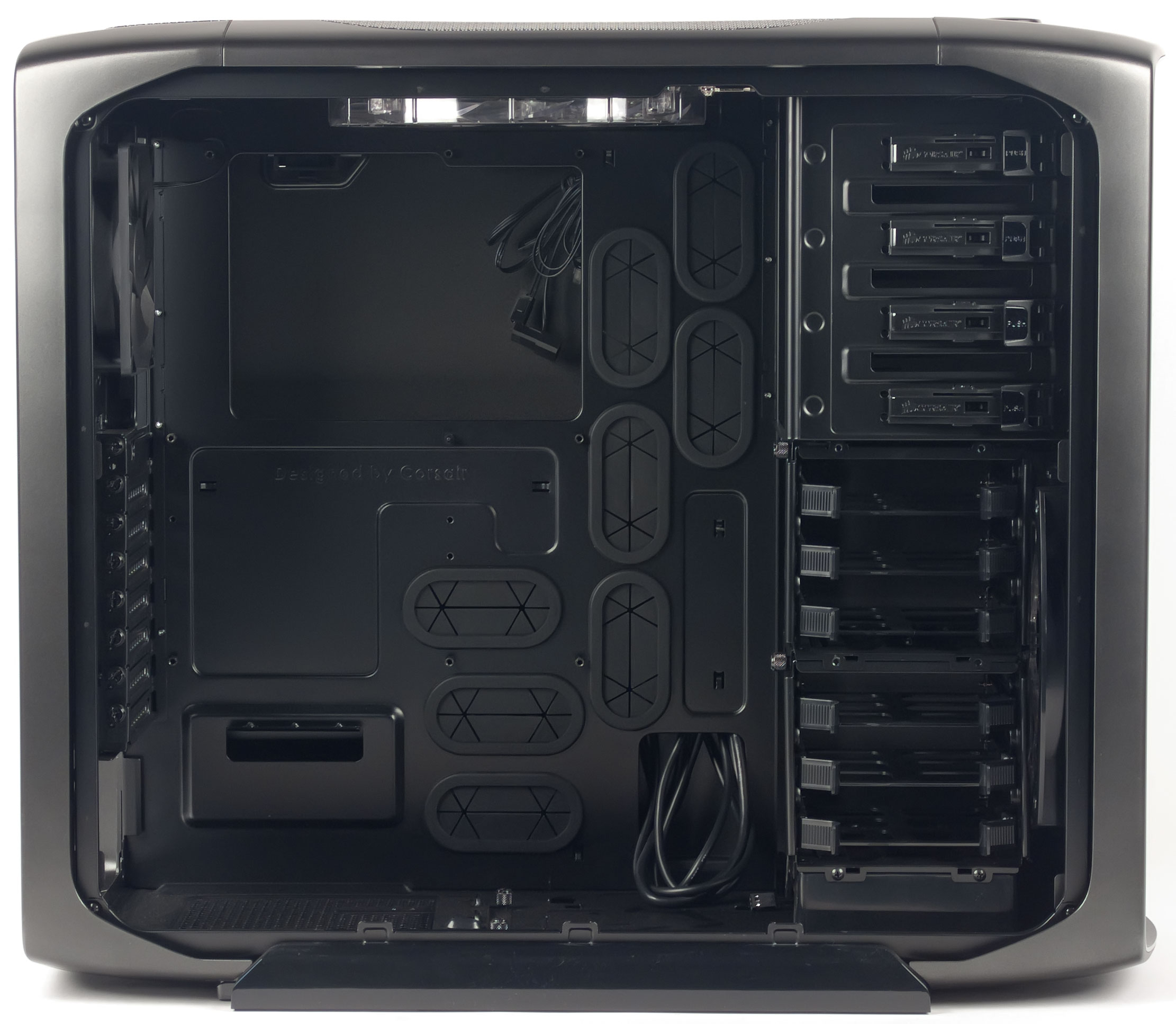

Корпус представляет собой однообъемную конструкцию с нижнерасположенным блоком питания. Отсек для пятидюмовых устройств с внешним доступом имеет 4 посадочных места. Обе корзины для жестких дисков являются съемными и поперечными. Каждая из них рассчитана на 3 накопителя формата 3,5″ или же 2,5″ (универсальные салазки).

При этом верхнюю корзину можно демонтировать и установить на нижнюю стенку шасси, что позволит без проблем инсталлировать в корпус видеокарты длиной более 40 см.

Корпус предусматривает установку полноразмерных материнских плат ATX, а также всех более компактных вариантов: microATX и Mini-ITX.

Конструкция

Шасси Corsair 600T выполнено из толстой стали порядка 0,8 мм толщиной, отсюда и относительно большой вес при не самых впечатляющих габаритах. Обе боковые стенки сработаны из более тонкого металла, но конструкцию это не ослабляет — стенки абсолютно глухие, без какой-либо перфорации, и с массивной П-образной вальцовкой по краям, что также добавляет прочности всему корпусу. Стенки ничем не отличаются друг от друга, их можно запросто переносить с одной стороны корпуса на другую.

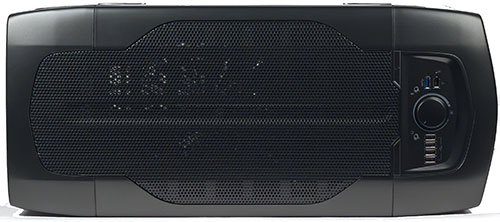

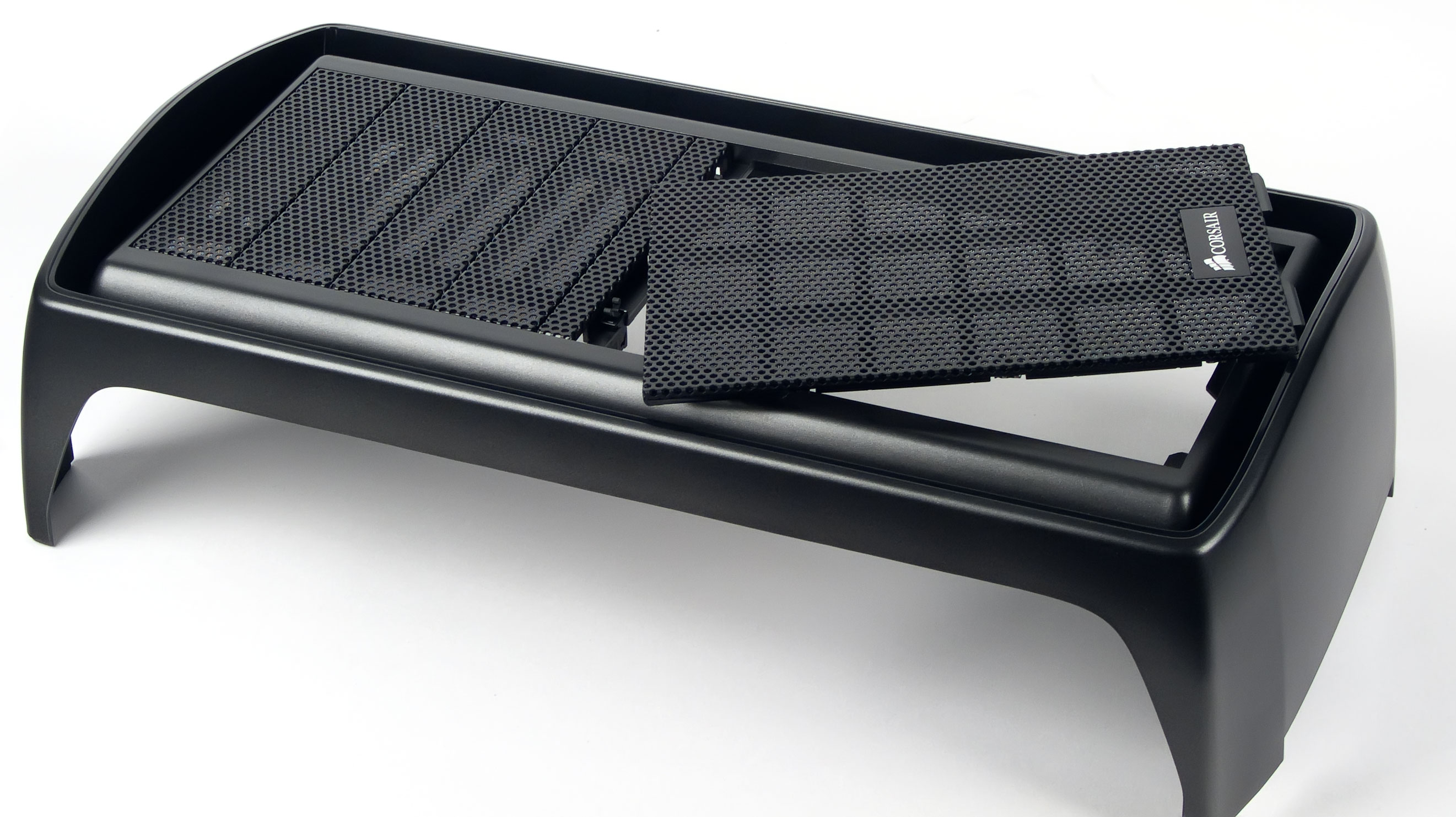

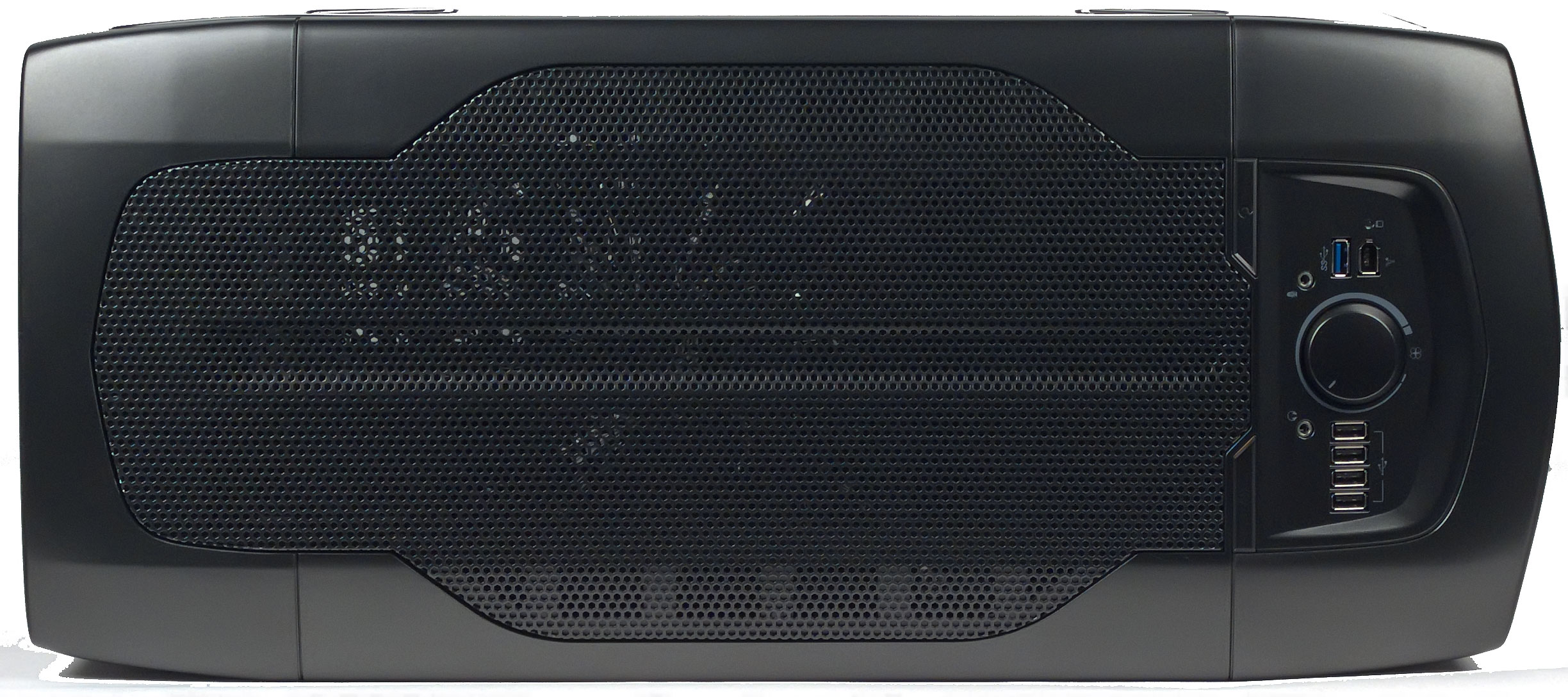

Бо́льшую часть верхней стенки корпуса занимает съемная металлическая сетка, фиксирующаяся за счет прижимного пластикового механизма. Скорее всего, именно об этой особенности владелец корпуса узнает в первую очередь — доставать и переносить Corsair 600T и при этом случайно не нажать на защелку верхней сетки получается далеко не всегда. В углублении под сеткой притаился простенький замок, защищающий содержимое корпуса от маленьких детей и домашних животных.

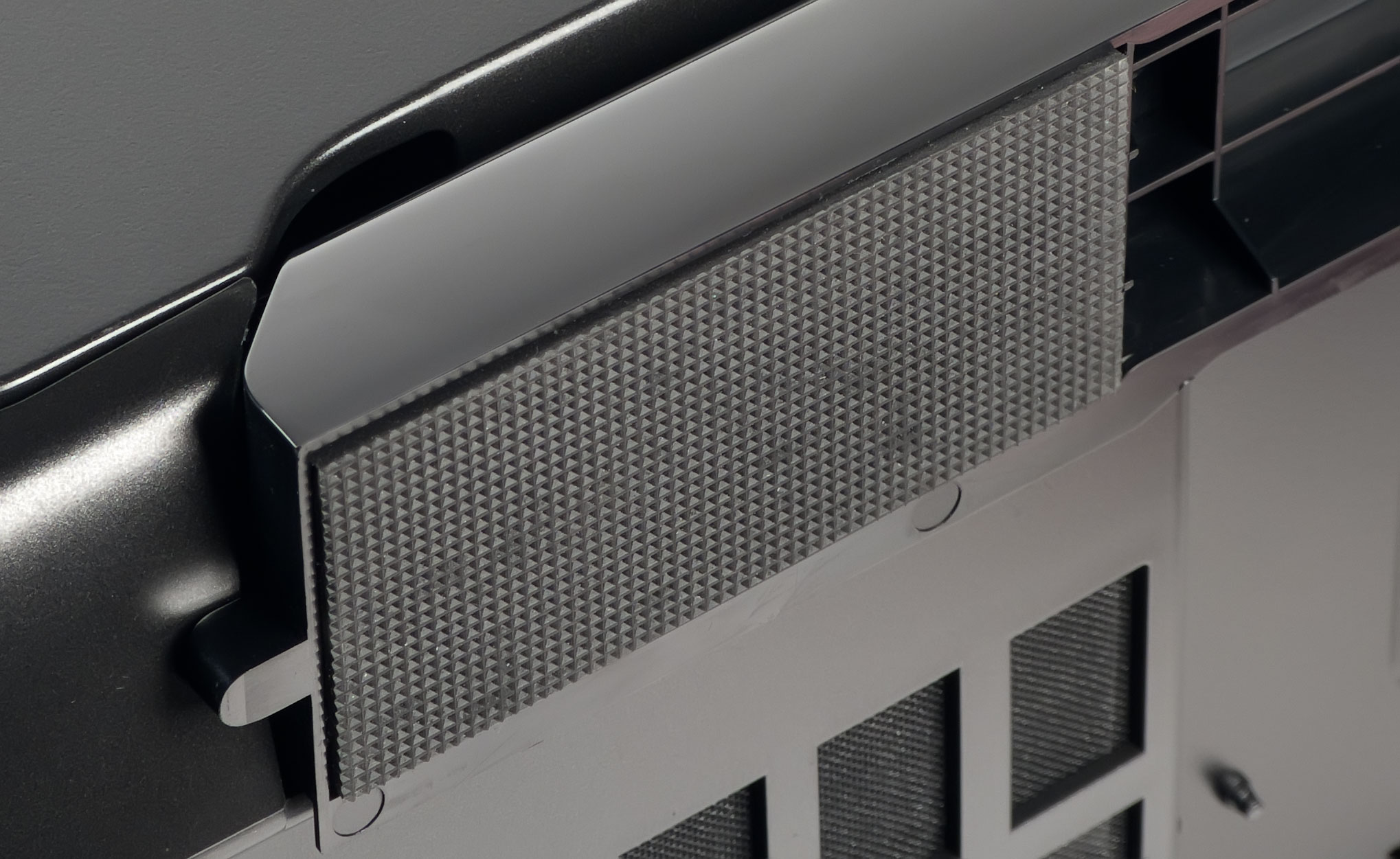

На передней панели корпуса нет ничего интересного, лишь череда заглушек пятидюймового отсека да съемный фильтр на аналогичной пластиковой защелке. Снимается он очень быстро, на место ставится за пару секунд. Выполнен фильтр из синтетической сетки с диаметром ячейки чуть меньше 1 мм — стандартное решение для большинства современных корпусов, обеспечивающее защиту комплектующих от живущих по углам грязевых клубочков, но не от мелкой пыли как таковой.

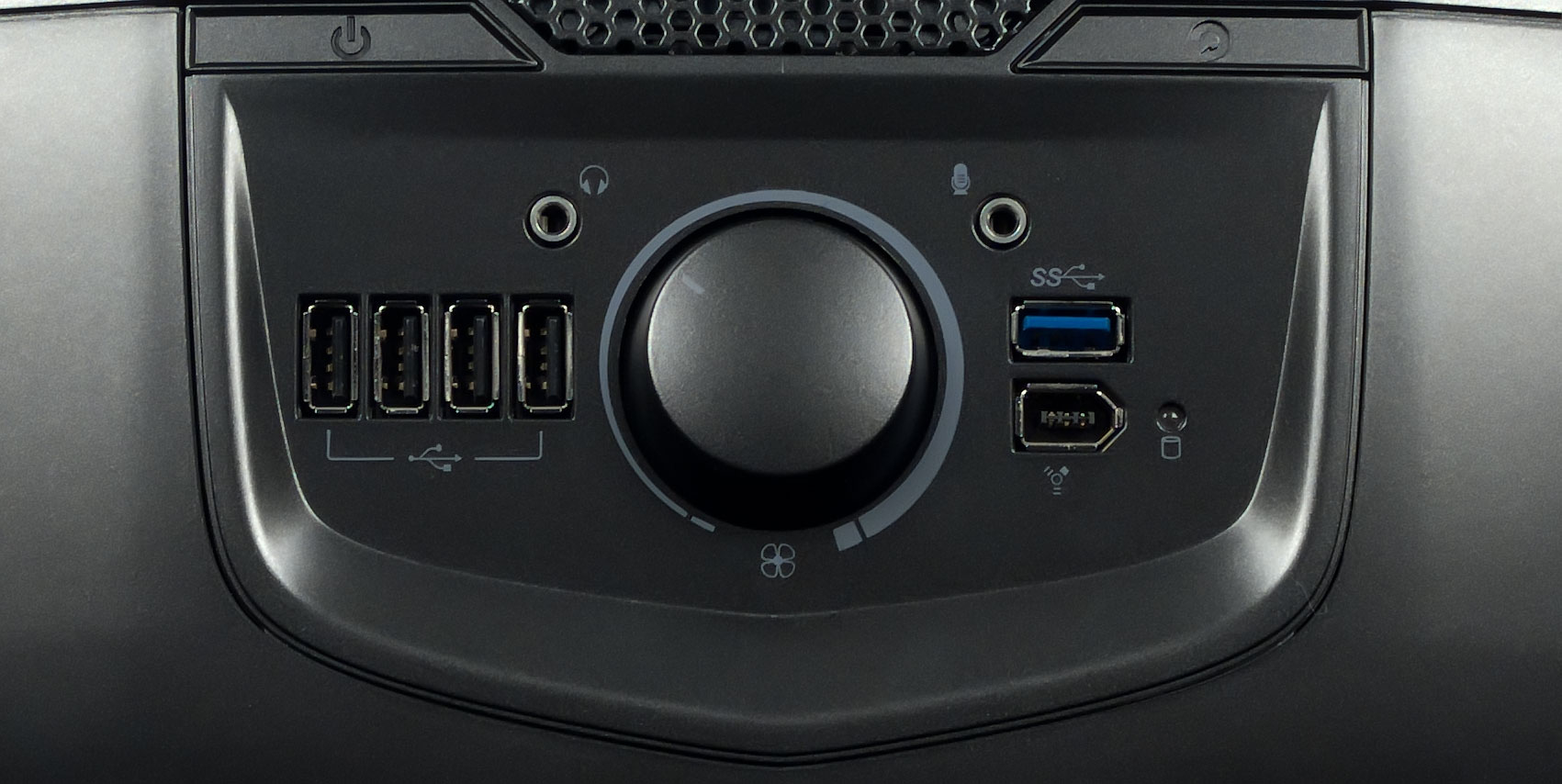

Все органы управления и набор фронтальных портов ввода/вывода уютно разместились в передней части верхней стенки корпуса. Кнопки включения и перезагрузки имеют одинаковый размер и форму, однако в центр кнопки Power интегрирован яркий белый светодиод, так что перепутать её со сбросом вряд ли получится. Кнопки имеют небольшой ход и не очень приятно щелкают при нажатии, оставляя в сознании легкий привкус бюджетности.

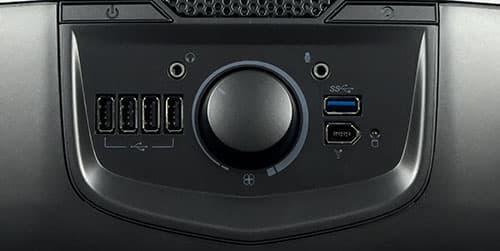

Рядом с кнопками можно обнаружить четыре порта USB 2.0, один порт USB 3.0, полноразмерный FireWire, гнезда для подключения микрофона и наушников, белый индикатор активности жесткого диска, а также большое колесо регулировки скорости вращения вентиляторов. Порты USB 2.0 прижались друг к дружке, словно сельди в бочке, поэтому рассчитывать на одновременное подключение трех и более габаритных USB-устройств (или USB-устройств с габаритными коннекторами) не приходится. Стандарт USB 3.0 только начал проникать в нашу жизнь, и корпус Corsair 600T стал одной из первых моделей на рынке, предлагающей порт нового стандарта на передней панели. Правда, стоит сразу уточнить, что подключается данный порт не к колодке на материнской плате, а непосредственно к порту на задней панели, то есть является своего рода удлинителем.

Регулятор оборотов, к сожалению, является скорее украшением, чем реально полезным приспособлением. Дело в том, что при повороте управляющего колеса всего на четверть оборота напряжение, подаваемое на вентиляторы, понижается с 11,5 В до 9,5 В. Последующее вращение колеса еще на три четверти оборота снижает напряжение всего на 0,5 В. То есть разница между максимумом и миниумом составляет всего 2,5 В — не впечатляет. Питается данный «реобас» от одного периферийного разъема, традиционно называемого Molex. К нему можно подключить от одного до четырех подконтрольных вентиляторов, напряжение изменяется на всех разом. Разъемы для подключения стандартные — трехконтактные.

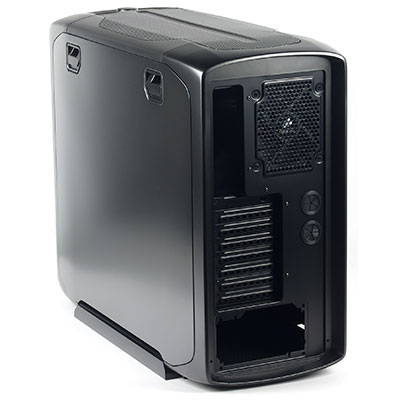

Задняя стенка корпуса ничем особенным не примечательна. Разве что заглушек для плат расширения на ней не семь, а целых восемь — при большом количестве двухслотовых видеокарт эта особенность может сыграть решающую роль. Конечно, не обошлось без двух отверстий с резиновыми накладками для ввода и вывода в корпус шлангов жидкостной системы охлаждения. Такие отверстия появляются в современных корпусах с завидной регулярностью, несмотря на низкую популярность СВО даже среди геймеров.

За устойчивость корпуса и гашение вибраций отвечают две пластиковые панели с резиновыми накладками, расположенные по бокам на дне. Их площадь значительно превосходит большинство решений конкурентов; корпус будет затруднительно случайно опрокинуть или даже просто сдвинуть с места. Здесь же, на нижней стенке корпуса, располагается второй пылевой фильтр, в этот раз для вентилятора блока питания. Фильтр закреплен на пластиковом «поддоне», извлечь и вернуть на место который можно без необходимости переворачивать вверх дном всю конструкцию.

Система вентиляции

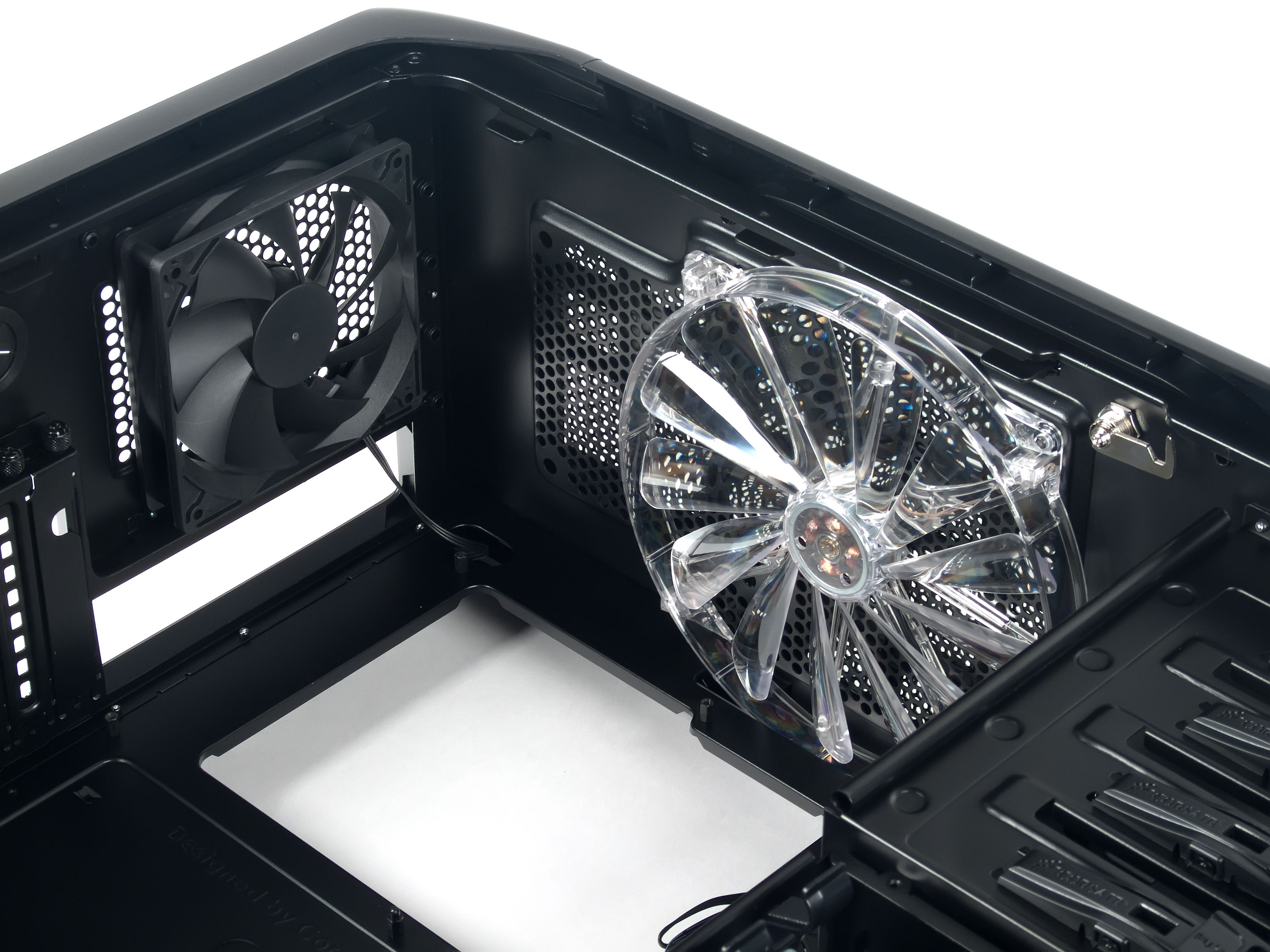

Проектировщики из Corsair решили по максимуму использовать нестандартную ширину корпуса 600T, в результате чего (а может быть, и специально ради этого) места́ на верхней и передней стенках шасси заняли прозрачные вентиляторы типоразмера 200 мм с белой подсветкой.

Еще один комплектный вентилятор расположен на задней стенке корпуса, его диаметр составляет привычные 120 мм. Дополнительных мест для установки «ветродуев» не предусмотрено, да в них и нет особого смысла — глухие стенки и мощный поток нагнетаемого воздуха прекрасно делают свое дело.

Хотя кое-что изменить в системе вентиляции все же можно: вместо огромного вентилятора на верхней стенке допустимо установить два по 120 мм, причем как с внутренней стороны шасси, так и с внешней. Сюда же весьма органично впишется радиатор системы жидкостного охлаждения.

Подсветка вентиляторов становится чуть тусклее при понижении напряжения на вентиляторах, но все равно светит достаточно ярко. Возможность полностью отключить светопредставление, к сожалению, отсутствует.

Сборка системного блока

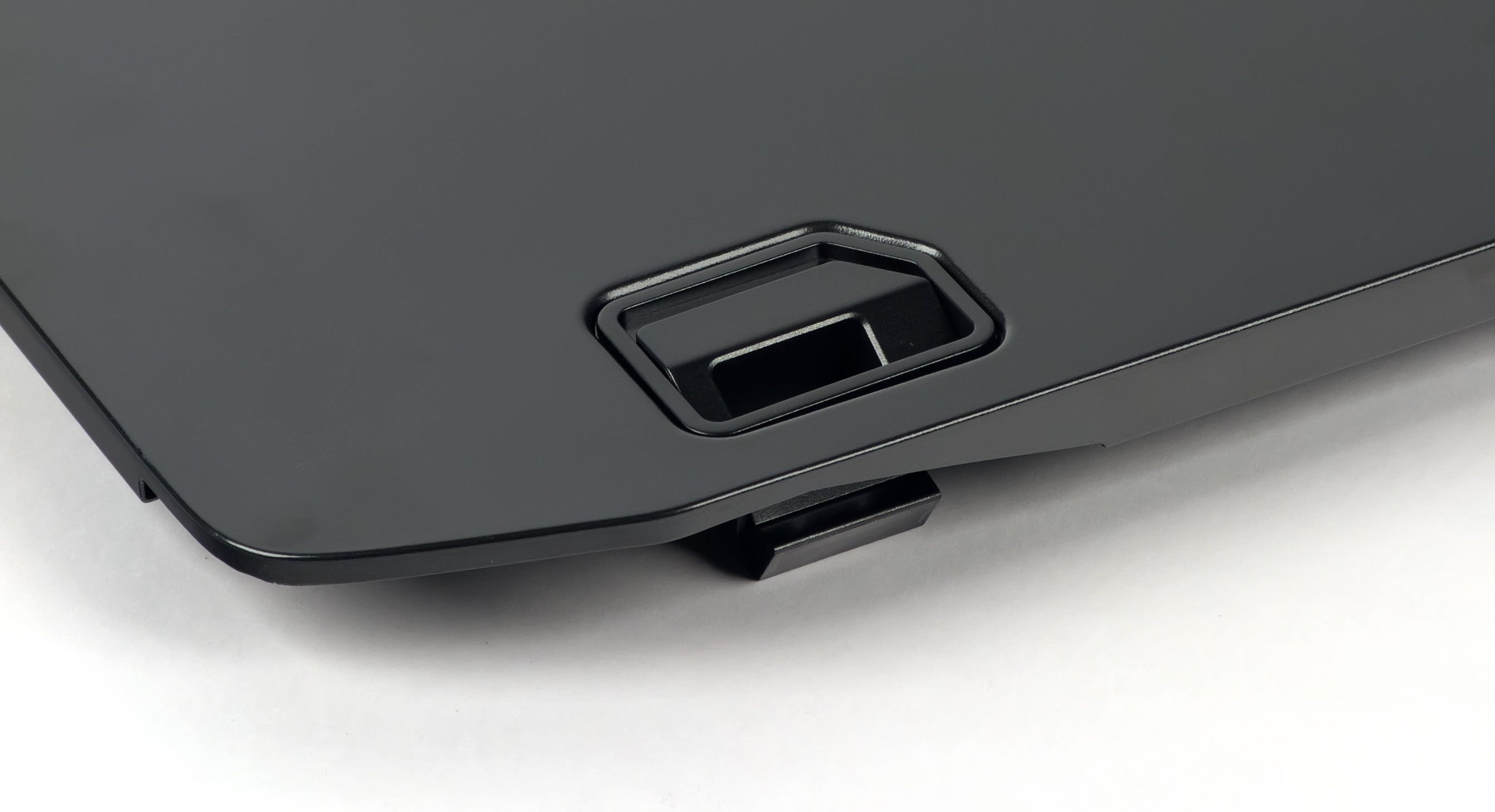

Для крепления боковых стенок в Corsair 600T используется сложная П-образная конструкция и пара массивных подпружиненных защелок. Стенки очень быстро снимаются и ставятся на место, без необходимости класть корпус на бок. Несмотря на отсутствие винтов, крепеж получается достаточно надежным — налицо грамотная реализация не вполне обычного решения.

Корпус поставляется без стандартной заглушки портов ввода/вывода, так что тратить время на ее извлечение не понадобится. Материнская плата крепится на стандартные латунные шестигранники с резьбой, заботливо предустановленные производителем, что, опять же, экономит время сборщика. В подложке под материнскую плату имеется вырез в области процессорного сокета, позволяющий производить демонтаж и установку габаритных кулеров без полного снятия системной платы. Стоит отметить, что ради соблюдения общего стиля оформления в данном корпусе применяются винты и стойки исключительно графитового цвета :).

Подключение фронтальных разъемов производится при помощи монолитных коннекторов, аудиоразъемы имеют нативную поддержку HD Audio, также имеется запараллеленный разъем для AC’97.

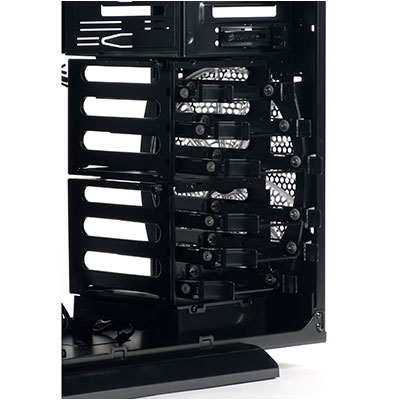

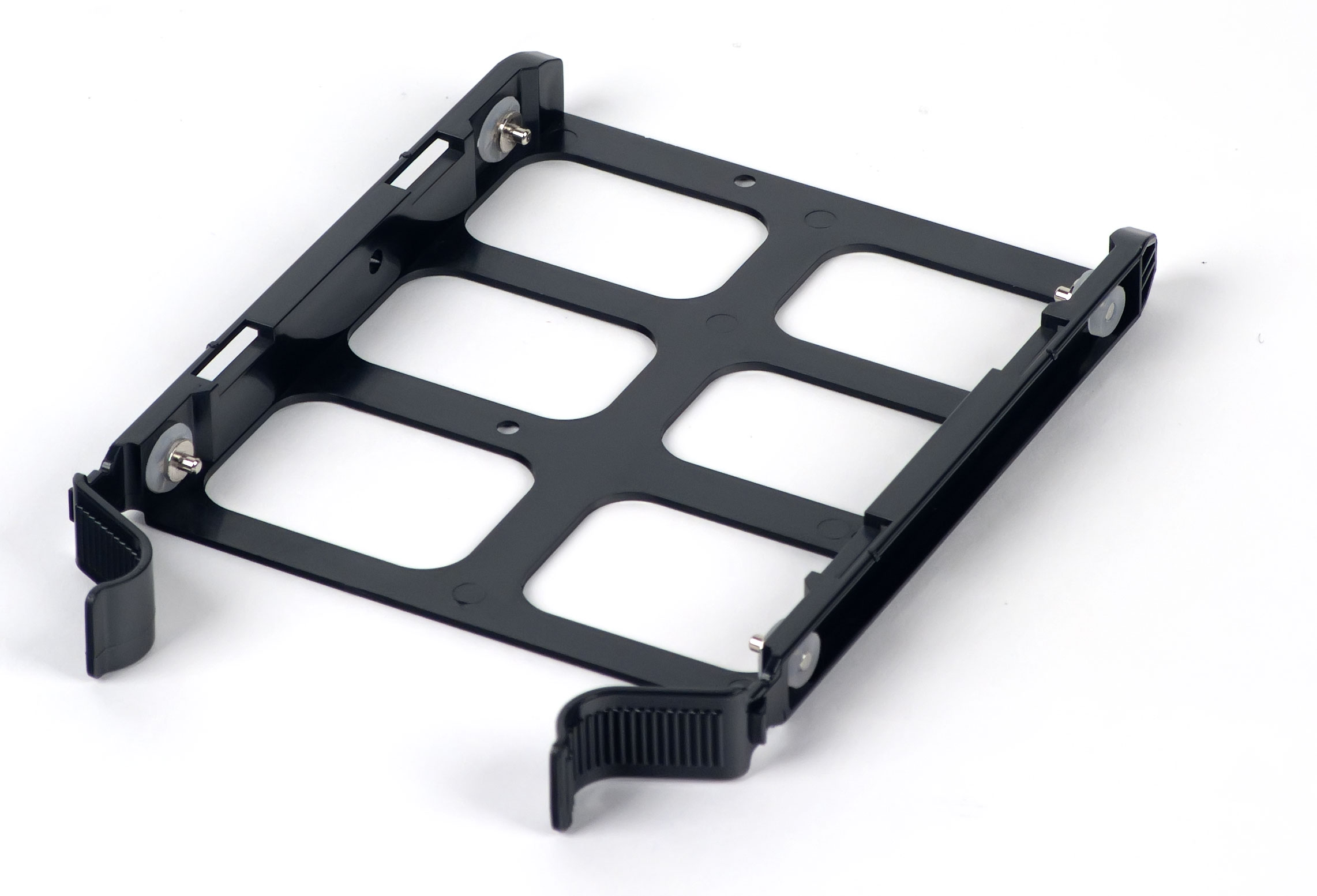

Корзина для жестких дисков — одна из самых спорных деталей Corsair 600T. Безусловно, здорово, что все шесть пластиковых «чехлов» для жестких дисков, за счет которых накопители и держатся в отсеке, поддерживают установку не только классических 3,5-дюймовых HDD, но и новомодных SSD в 2,5-дюймовом формате. Вот только держатся такие контейнеры крайне неуверенно — большой люфт наблюдается в обеих плоскостях. При этом возможность дополнительной фиксации контейнера винтами не предусмотрена.

В случае с традиционным жестким диском достаточно «натянуть» мягкую пластиковую конструкцию на обе боковые стенки. Более компактные накопители монтируются в контейнер с помощью четырех винтов под крестовую отвертку. Фиксирующие защелки, которые удерживают контейнер с диском в корзине, расположены таким образом, что интерфейсные разъемы HDD обязательно должны быть повернуты вглубь корпуса, то есть для отключения жесткого диска потребуется снимать обе боковые стенки или использовать кабели значительно большей длины.

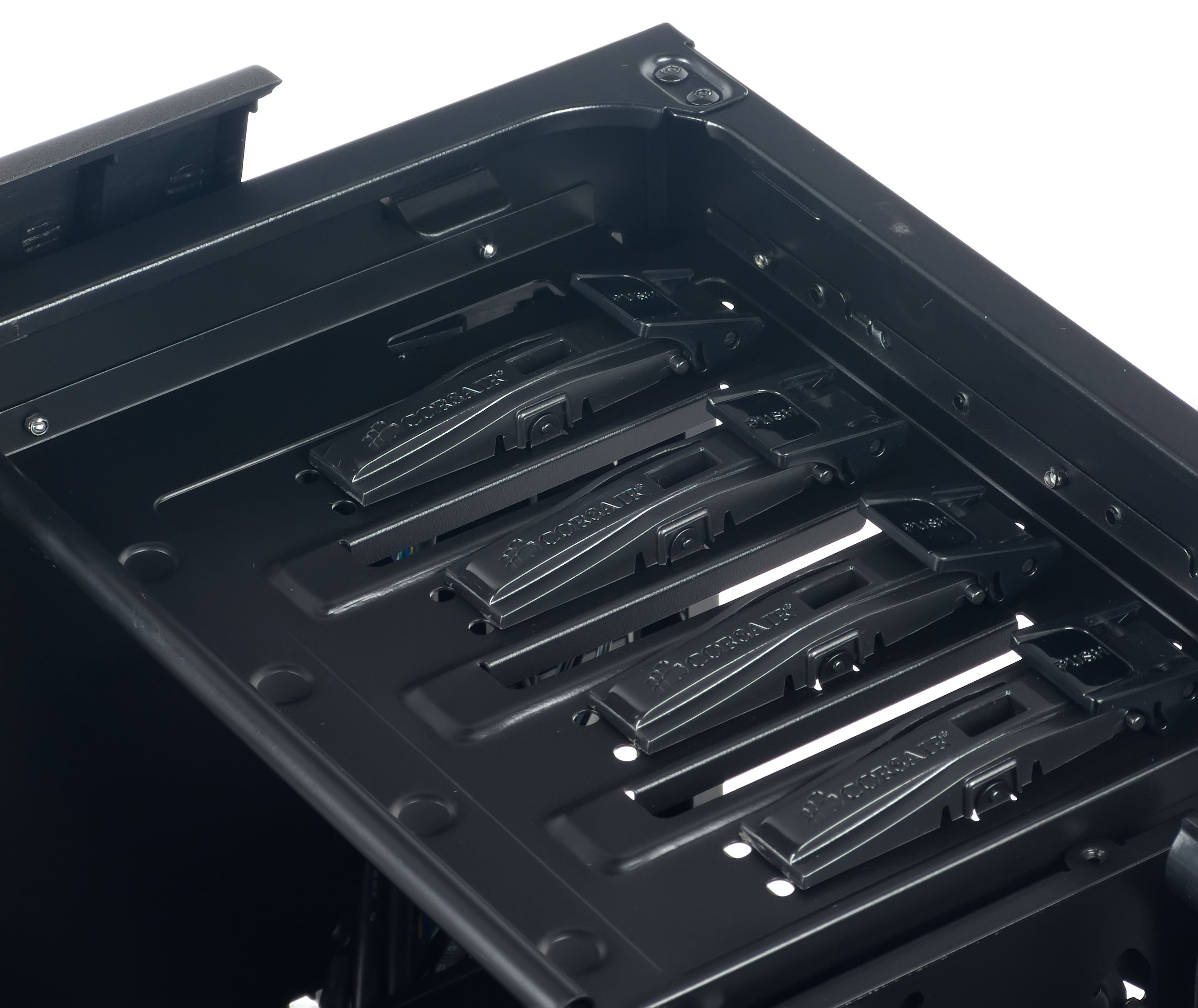

Способ крепления пятидюймовых устройств — безвинтовой. Заглушки данного отсека легко снимаются прямо изнутри, благодаря длинным пластиковым ушкам-защелкам. Оптический привод или аналогичное по габаритам устройство просто закатывается внутрь отсека до характерного щелчка — так срабатывает подпружиненная система распорок. Для извлечения устройства достаточно надавить на рычаг с характерной надписью PUSH, снимающий блокировку. Качество крепления чуть лучше, чем в отсеке для HDD, благо здесь есть возможность дополнительно зафиксировать устройство винтами с обеих сторон.

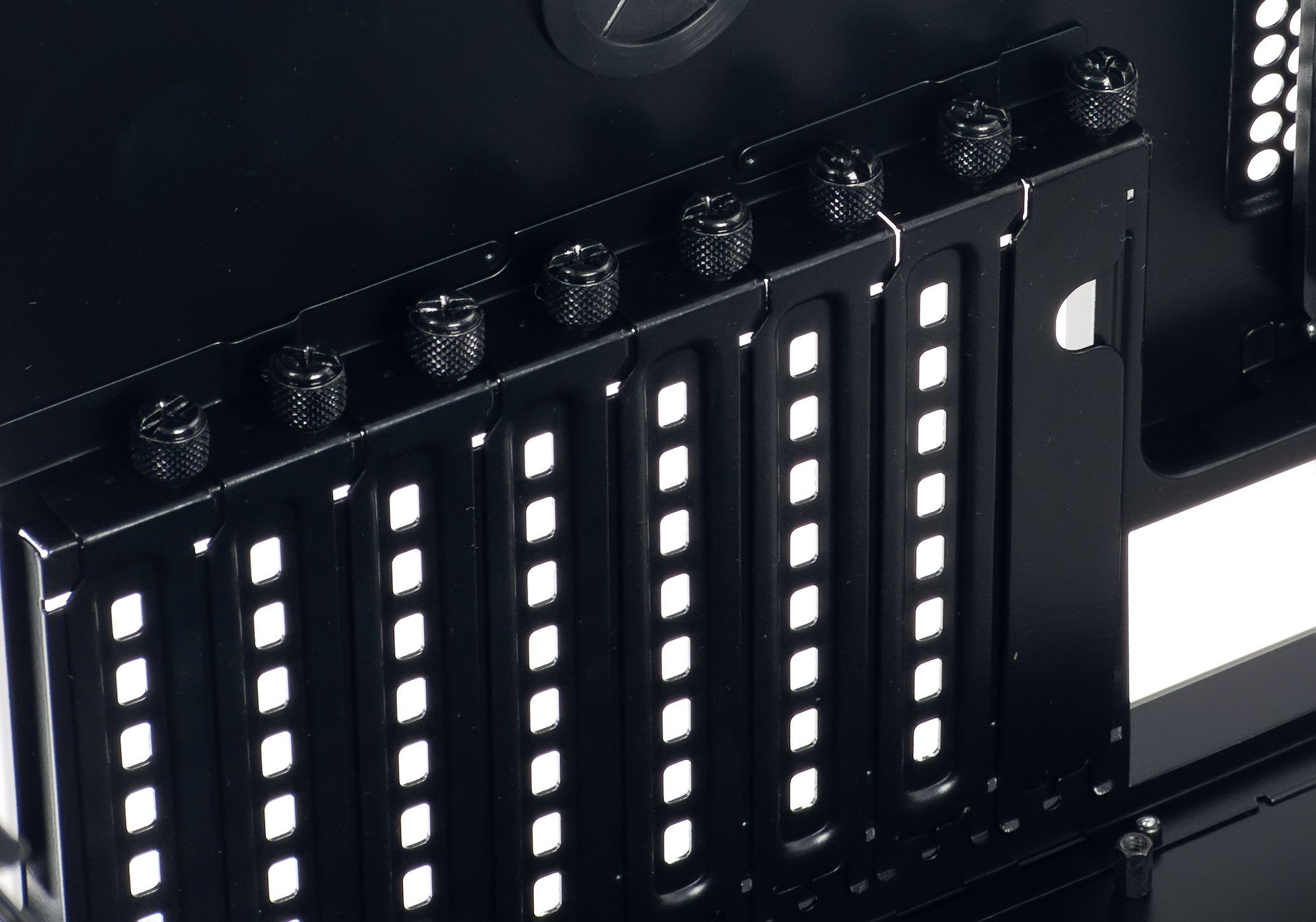

Все восемь плат расширения крепятся с помощью удобных винтов с накатной головкой. Заглушки легко снимаются и ставятся на место. В самой верхней заглушке имеется небольшой вырез, который предполагается использовать для вывода кабеля USB 3.0, хотя если не планируется использование СВО, то лучше для этой цели использовать отверстие для шланга с резиновой накладкой — меньше шансов, что кабель со временем протрется.

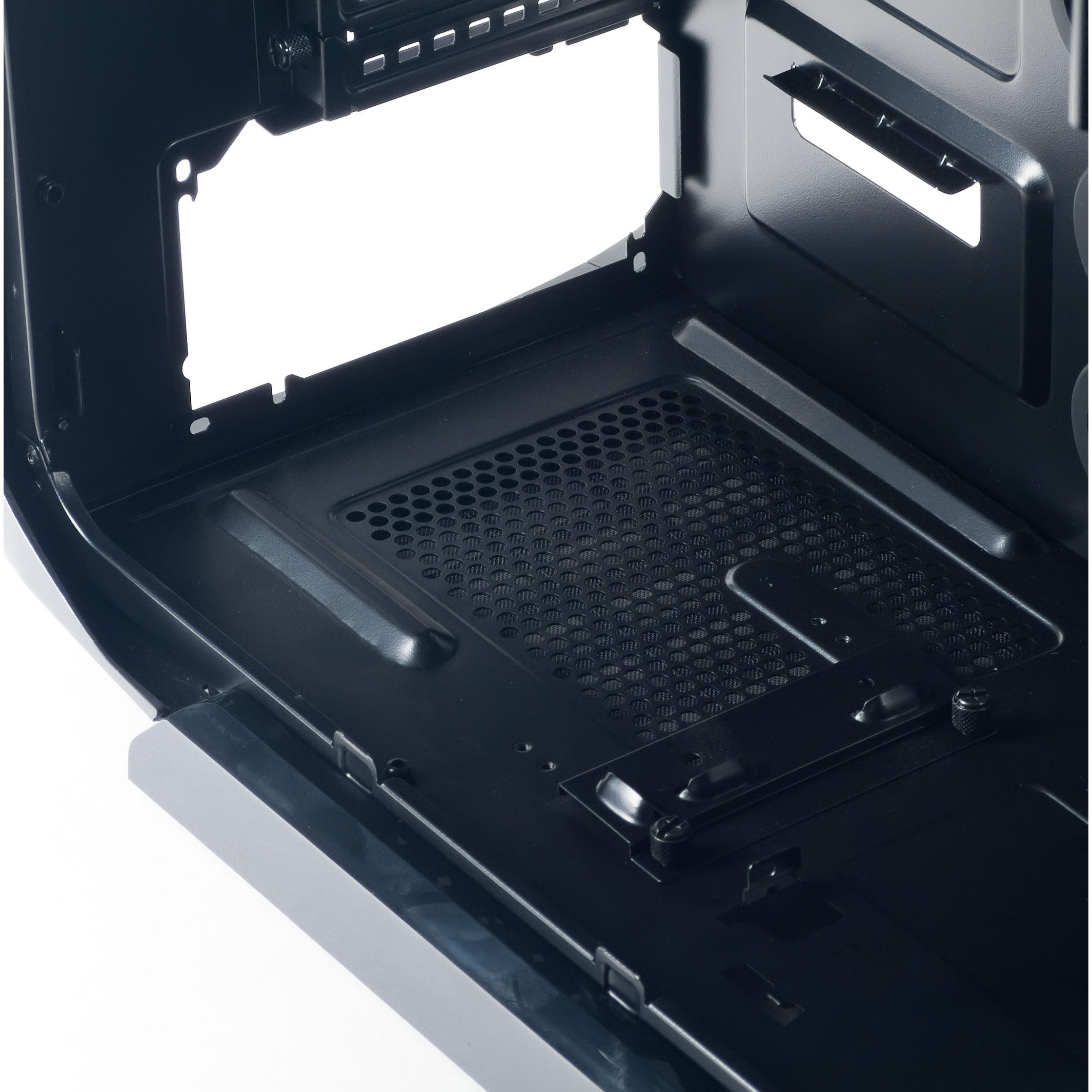

Блок питания можно закрепить в любом положении, монтажные отверстия это позволяют. Внутри корпуса БП опирается на две металлические подставки, одна из которых является передвигаемой, обеспечивая тем самым совместимость с блоками питания увеличенной глубины.

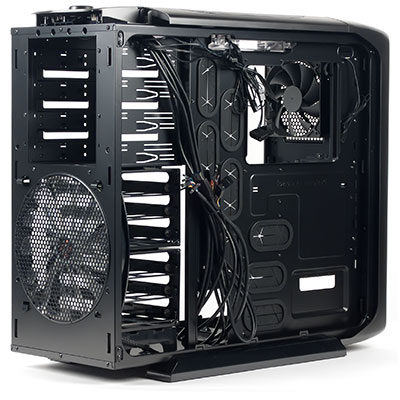

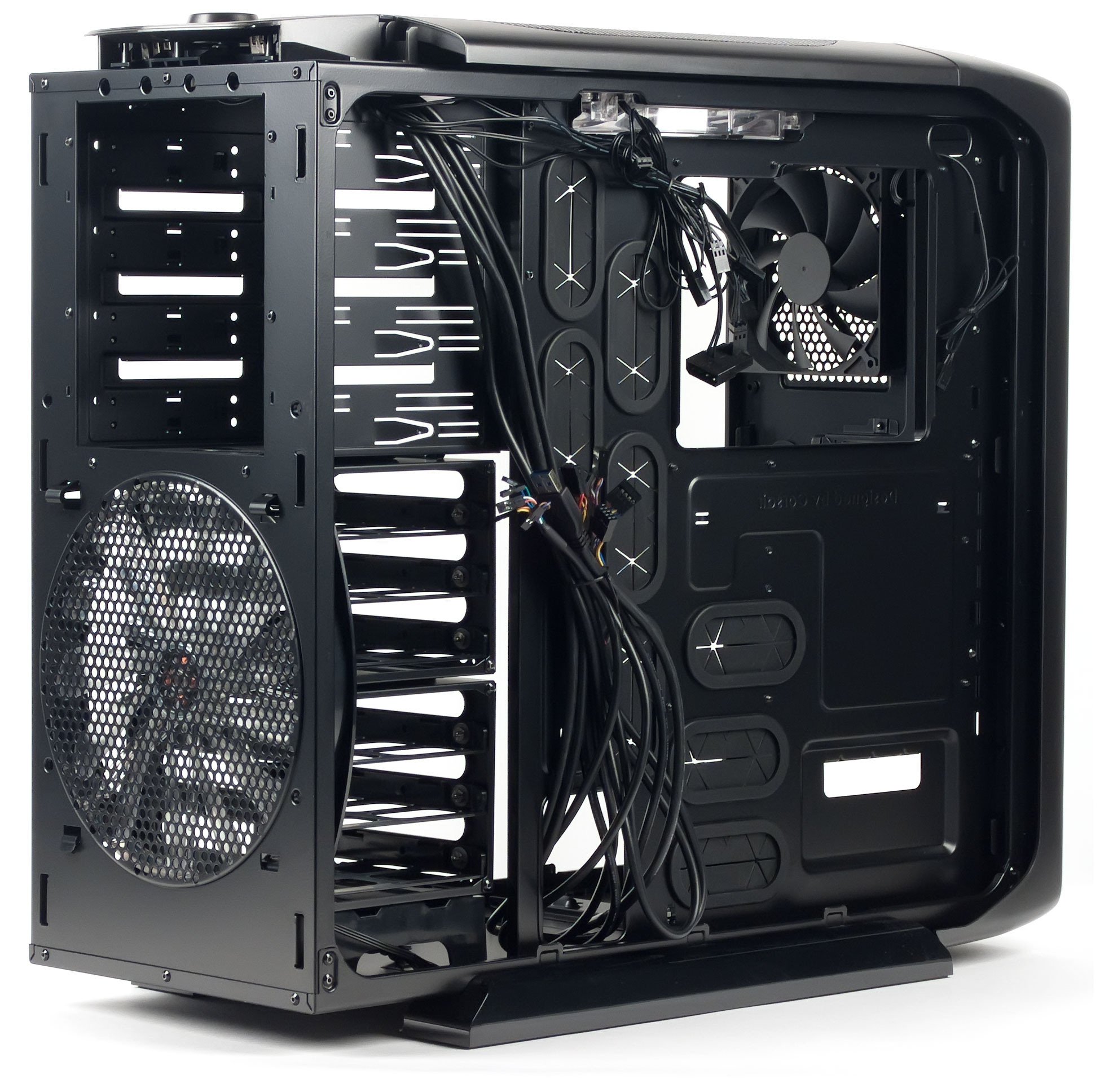

Практически все современные корпуса предлагают пользователям возможность скрытой укладки кабелей за подложкой материнской платы, но лишь в этом корпусе данной системой можно пользоваться в полной мере, со всем, так сказать, размахом. Причина все та же — увеличенная толщина корпуса, оставляющая в промежутке между подложкой и боковой стенкой на несколько сантиметров больше свободного пространства. Так что мотки убранных кабелей и легко закрывающаяся стенка для Corsair 600T вовсе не проблема. Стоит заметить, что порядок в корпусе — это не только опрятный внешний вид, но и ощутимый плюс к эффективности системы охлаждения.

Тестирование эффективности системы вентиляции корпуса

Последний этап исследования представляет собой тестирование с помощью программных средств, сильно нагружающих различные подсистемы компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение. Таким образом можно оценить возможности и производительность системы охлаждения корпуса.

Конфигурация тестового стенда и процедура тестирования описаны в соответствующей методике.

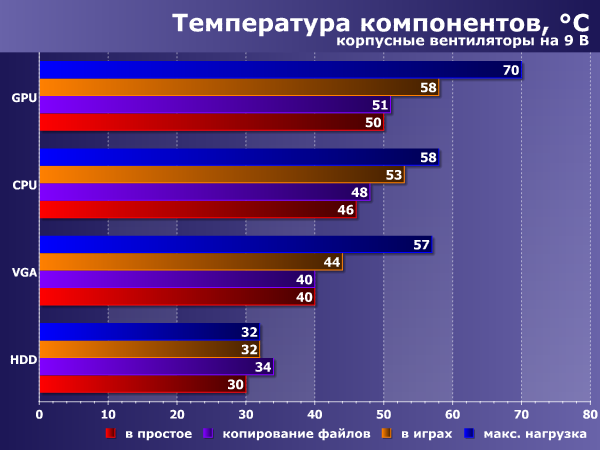

Данный корпус был протестирован в двух режимах: с корпусными вентиляторами, работающими на напряжении 12 В и 9 В, что соответствует максимальному и минимальному положению встроенного регулятора оборотов.

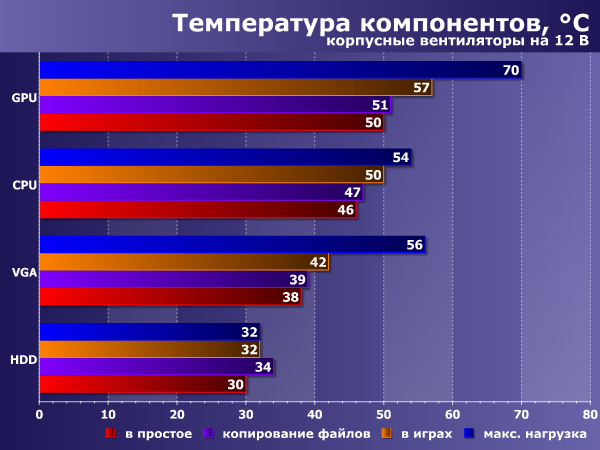

Результаты проведенного тестирования доказывают высокую эффективность системы охлаждения корпуса Corsair 600T. Температуры всех компонентов, особенно жесткого диска, остаются на безопасной отметке даже после многочасового нагрузочного тестирования. При этом диаграммы наглядно показывают, что вращение колеса регулятора оборотов мало на что влияет — в нашем случае различия оказались видны лишь в небольшом увеличении температуры CPU, остальные компоненты ПК остались практически равнодушны к этим минус трём вольтам.

В выбранном нами варианте расположения блока питания (вентилятором вниз) его система охлаждения не участвует в отводе горячего воздуха от видеокарты, благодаря чему сам БП нагревается меньше и шумит, соответственно, тоже. Эта особенность также может оказаться важной в определенной ситуации.

При работе с отключенными корпусными вентиляторами в режиме копирования файлов (Copytest) температура жесткого диска достигла 47 градусов Цельсия. Результат ожидаемый, ведь пластиковые салазки не в состоянии эффективно передать тепло на стальное шасси. Данный корпус не пытается быть ориентированным на сборку полностью пассивной и бесшумной системы, поэтому нет смысла ждать от него чудес в режиме естественной конвекции воздуха. Инженеры Corsair разработали комплексную систему охлаждения «под ключ», не стоит пренебрегать её использованием, комплектующие этого не оценят.

Измерение уровня шума и оценка вибрации

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

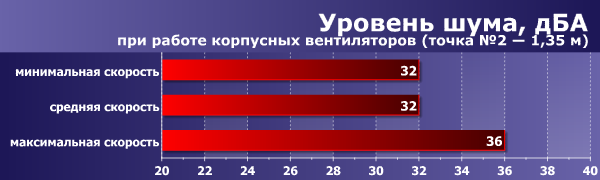

Уровень шума системы охлаждения корпуса при работе на максимальных оборотах и питании от встроенного контроллера вентиляторов находится на уровне выше среднего. С учетом того, что корпус позиционируется производителем в качестве решения для геймеров и оверклокеров — это вполне нормальный показатель в данном случае.

При установке регулятора в среднее положение уровень шума от системы охлаждения корпуса заметно снижается до, примерно, среднетипичного уровня дневного шума в обычном помещении. При переведении регулятора в минимальное положение уровень шума от системы охлаждения значимо не изменился.

Ослабления уровня шума от источника, находящегося внутри объема корпуса, зарегистрировано не было, что неудивительно, так как у данной модели корпуса велика площадь вентиляционных отверстий, в частности спереди и сверху.

С учетом специфической ориентации на высокопроизводительные, в том числе игровые, системы уровень акустической эргономики данного корпуса можно оценить как находящийся на среднем уровне.

Позиционирование и итоги

Данный корпус имеет весьма четкое позиционирование — построение мощной игровой системы с участием двух и более топовых видеокарт. Покупать такую недешевую вещь и использовать ее возможности лишь на малую долю, конечно, тоже можно. Но вряд ли нужно :).

Использование нестандартных корпусных вентиляторов имеет не только плюсы в виде большой производительности при умеренном уровне шума, но и определенные минусы: вентиляторы такого типоразмера найти в продаже значительно труднее, их ассортимент на данный момент весьма ограничен.

Явных достоинств у Corsair 600T достаточно много. К ним можно отнести качественное матовое покрытие, удачный безвинтовой способ крепления боковых стенок, съемные пылевые фильтры, продуманную систему охлаждения, поддержку восьми плат расширения, возможность установить даже самый высокий кулер на CPU, самые длинные видеокарты и по максимуму скрыть все интерфейсные и питающие кабели.

Но и без некоторых недостатков, как обычно, не обошлось. Главный минус данного корпуса — это, на наш взгляд, невозможность надежного крепежа жестких дисков из-за недостаточно продуманной системы с применением пластиковых контейнеров. Также немного обидно за регулятор вращения вентиляторов, который, по большому счету, практически ничего не регулирует. Из мелких придирок можно отметить разве что неотключаемую подсветку и отсутствие SATA/eSATA на передней панели — пока что наличие такого интерфейса было бы даже более полезно, чем молодого и синего USB 3.0 :).

В остальном же корпус весьма удачный, хотя и продающийся по несколько завышенной цене. Впрочем, когда речь идет о сборке игрового «компьютера мечты», о стоимости, как правило, задумываются в последнюю очередь.

Средняя текущая цена (количество предложений)
Корпус Corsair Graphite 600T
$209(3)
