Корпус Corsair Carbide 400R: строгие формы с достойным наполнением

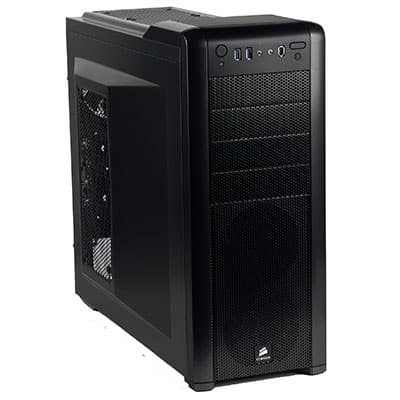

Корпус Corsair Carbide 400R, внешний вид

Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Технические характеристики

С сентября 2011 года фирма Corsair начинает поставки нового корпуса из серии Carbide — модели 400R. Как и вся серия, этот корпус позиционируется производителем в качестве основы для игрового компьютера.

Упаковка сделана из обычного картона, на который нанесены схематичные изображения корпуса, в том числе в разобранном виде, позволяющие оценить его особенности. Приведены и текстовые пояснения на разных языках, включая русский; и схема, и пояснения повторены на прилагамой листовке-инструкции.

Коробка довольно большая и увесистая, однако никаких ручек или прорезей, облегчающих транспортировку, производитель не предусмотрел.

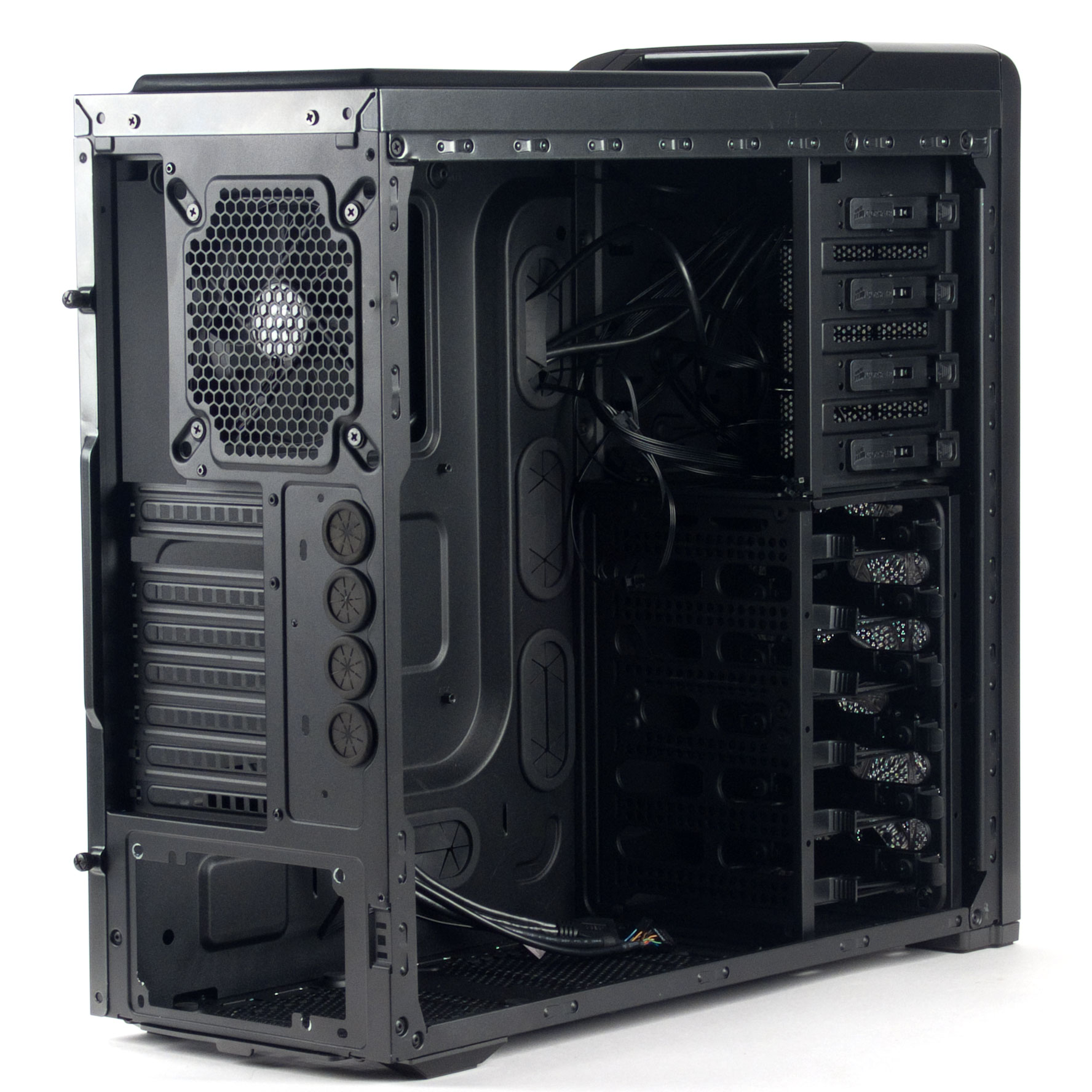

Вид изнутри Corsair Carbide 400R

Цвет корпуса обозначен как черный, однако его скорее можно назвать темно-серым — очень темным, но все-таки серым. А тем, кому надоели мрачные краски, советуем присмотреться к модели Carbide 500R, в которой черные элементы очень выигрышно сочетаются с молочно-белыми.

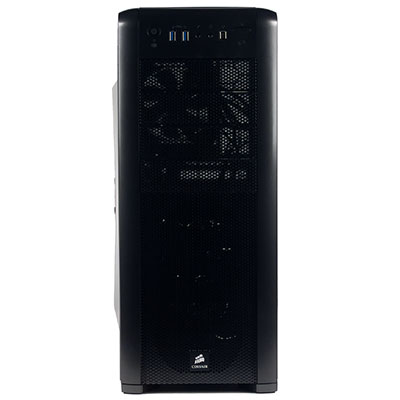

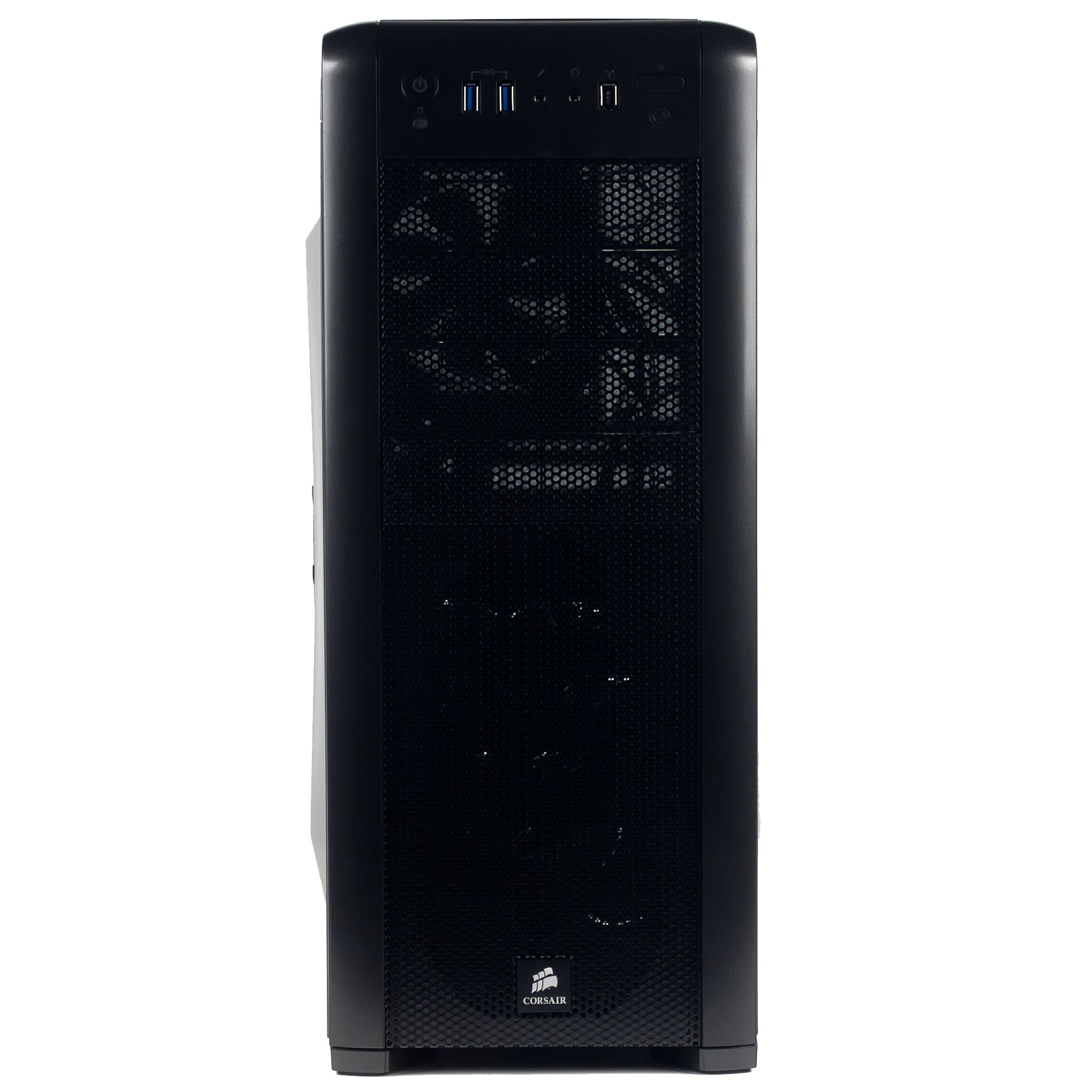

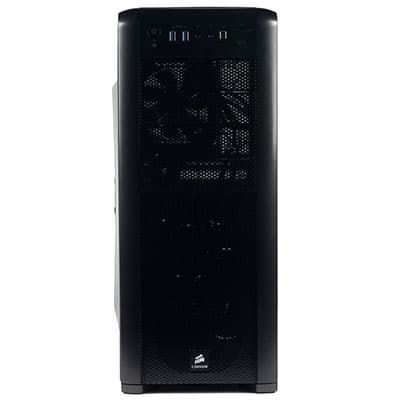

Лицевая панель Corsair Carbide 400R

На первый взгляд, дизайн корпуса кажется несколько простоватым: никакого сложного рельефа или ломаных линий; однако в этой кажущейся простоте, равно как и в отсутствии прозрачного окна в левой боковой стенке, заключается определенный шарм, который будет по достоинству оценен любителями строгих форм.

Немного выбиваются из общего стиля лишь металлические вентиляционные решетки, занимающие значительную часть лицевой панели; возможно, это связано с тем, что они чуть темнее, чем окружающие их пластиковые элементы.

Внешний вид корпуса можно оценить по прилагаемому видеоролику.

Компоновка

Corsair Carbide Series 400R — это miditower с нижним расположением блока питания (поставляется без БП). Подобная конфигурация помогает разделить циркуляцию нагретого воздуха от БП и остальных компонентов компьютера, минимизируя их взаимный нагрев.

В верхней части лицевой панели расположены четыре отсека для 5,25-дюймовых устройств с выходом на переднюю панель; для 3,5-дюймовых накопителей такого выхода не предусмотрено.

Поперечная корзина для жестких дисков рассчитана на установку шести 3,5- или 2,5-дюймовых HDD/SSD при помощи пластиковых салазок.

В корпус можно устанавливать материнские платы формата ATX (и, конечно, меньшие); поперечное расположение корзины для HDD дает возможность разместить современные видеокарты длиной до 316 мм.

Конструкция

Размеры корпуса 499×242×530 мм (В×Ш×Г). Здесь учтены выступающие примерно на 1,5 см средние части боковых стенок; такая их конфигурация позволит закрепить на левой стенке дополнительные вентиляторы, даже если используется видеокарта или процессор с крупной системой охлаждения, а выступ на правой стенке облегчит прокладку пучка кабелей и шлейфов за подложкой материнской платы.

Шасси изготовлено из стали разной толщины — от 0,5 до 0,7 мм, однако в целом его жесткость получилась достаточно высокой. Боковые панели имеют толщину 0,7 мм; не самое большое значение, но выпуклый рельеф и дополнительные ребра жесткости позволили избавиться от перекосов, мешающих снятию и установке.

Отсек для жестких дисков выполнен несъемным и соединен с отсеком для оптических накопителей посредством заклепок, что обеспечивает достаточно высокую жесткость сопряжения. Края обоих отсеков имеют прямоугольное профилирование, что повышает общую жесткость конструкции; края профилированных элементов зашлифованы, углы сточены.

Пластмассовые ножки корпуса снабжены резиновыми вставками, повышающими их амортизирующую способность.

Передняя панель корпуса выполнена из прокрашенного по массе гладкого пластика, матовая поверхность которого скрадывает следы от прикосновений руками. Крепится панель шестью защелками с металлическими лепестками, обеспечивающими надежную фиксацию.

Верхняя панель корпуса металлическая; в ней предусмотрена выпуклость, которая позволит установить дополнительные вентиляторы даже в сочетании с весьма габаритной системой охлаждения процессора.

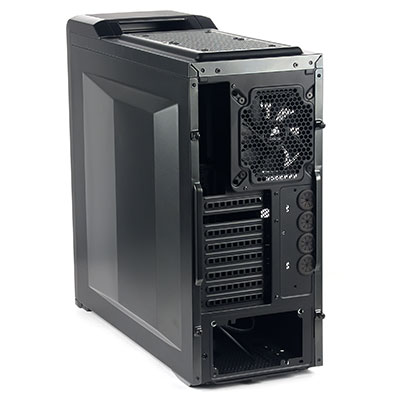

Вид сзади Corsair Carbide 400R

В передней части верхней панели закреплена пластиковая накладка с прорезью для захвата рукой при переноске; если вспомнить старую книжицу «Физики шутят», то такое решение делает корпус «полупортативным» (портативными, по терминологии всё той же книжки, являются устройства с двумя ручками для переноски). Конечно, компьютер с места на место переносят не каждый день, но уж если носить придется, особенно на расстояние больше нескольких метров, то предусмотрительность разработчиков наверняка будет помянута добрым словом.

Органы управления и внешние разъемы размещены в верхней части лицевой панели, а потому будут одинаково доступны как при напольном, так и при настольном размещении компьютера. Перечислим слева направо: кнопка питания (имеет подсветку белым цветом), под ней индикатор активности HDD (также белый), далее два порта USB 3.0 (расположены хоть и с небольшим зазором, но вертикально, а потому позволят одновременно подключить два крупных устройства), аудиоразъемы, порт IEEE1394/FireWire. Последними справа идут две кнопки: верхняя отключает подсветку передних вентиляторов, небольшая нижняя — Reset (сделана так, что случайно ее не нажмешь).

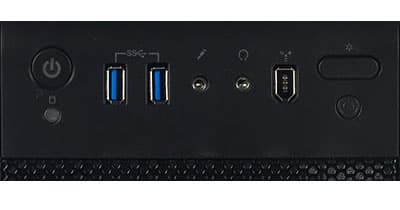

Панель управления Corsair Carbide 400R

Разъемы, кнопки и индикаторы закреплены на шасси и не мешают снятию лицевой панели.

На нижней и верхней сторонах боковых панелей размещены элементы из прямоугольного профиля, которые обеспечивают удобный монтаж стенок и повышают жесткость конструкции в целом. Элементы профиля размещены не по краю стенок, а с некоторым смещением — так, что край панели имеет вид ступеньки, что обеспечивает высокое сопротивление края панели к изгибу, причем в двух плоскостях. В итоге панель не «играет» и не перекашивается при установке, несмотря на довольно тонкий исходный материал боковых стенок.

Система вентиляции

Корпус штатно оснащен тремя 120-миллиметровыми вентиляторами с логотипом Corsair.

Два из них расположены на передней панели шасси и нагнетают воздух внутрь корпуса, прежде всего для охлаждения корзины с HDD. Они имеют подсветку светодиодами редко встречающегося белого цвета; еще более редкий случай — ее можно отключить кнопкой на лицевой панели. Очень правильное решение: далеко не всех устраивает «компьютер и новогодняя елка в одном флаконе»; большинство владельцев не прочь включать подсветку лишь время от времени, и здесь это можно сделать одним движением руки. Правда, в данном конкретном случае многие вскоре просто забудут о существовании этой кнопки: подсветка как вентиляторов, так и кнопки Power не выглядит чрезмерно яркой даже в затемненном помещении (излишне ярким можно назвать лишь светодиод активности HDD, но он не горит постоянно), к тому же мягкий белый свет не так бросается в глаза, как синий и тем более красный.

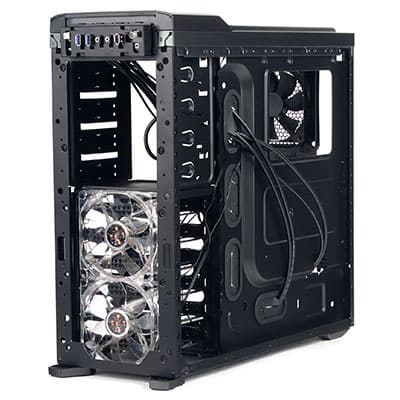

Система вентиляции Corsair Carbide 400R

Шлейфы от обоих фронтальных вентиляторов через разъемные соединения сведены в единый периферийный коннектор питания (male+female); в принципе, каждый из этих вентиляторов можно индивидуально подключить к материнской плате (коннекторы позволяют это сделать), но тогда придется забыть об отключении подсветки, к тому же контроль частоты вращения все равно не поддерживается.

В боковых стенках корзины для дисков имеются крупные прорези, а также ряды мелких отверстий, что позволит использовать вентиляторы с наибольшей эффективностью.

Для защиты от пыли в нижней половине съемной лицевой панели установлена мелкоячеистая пластиковая сетка; она удерживается несколькими загнутыми внутрь выступами декоративной металлической решетки. Для очистки сетки отгибать эти выступы, рискуя их сломать, не обязательно: сетка достаточно гибкая, и при некоторой сноровке ее можно и извлечь, и вернуть на место.

Заглушки 5-дюймовых отсеков, имеющиеся в лицевой панели, также имеют вентиляционные окна, снаружи закрытые металлической решеткой. Изнутри предусмотрены поролоновые вкладыши, очищать которые от пыли придется без извлечения из заглушки.

В нижнем торце лицевой панели есть прорезь для захвата рукой при снятии; изнутри она выглядит как небольшая ниша с задней стенкой, предотвращающей подсос пыли.

Третий вентилятор установлен в верхней части задней стенки шасси, к которой он крепится через резиновые амортизирующие прокладки. Подсветки у него нет, а подключается он к материнской плате с помощью 3-контактного разъема.

При желании можно модифицировать систему вентиляции по своему вкусу.

Во-первых, имеющиеся вентиляторы можно заменить на 140-миллиметровые — монтажные отверстия это позволяют (правда, на лицевой панели поместится только один такой вентилятор).

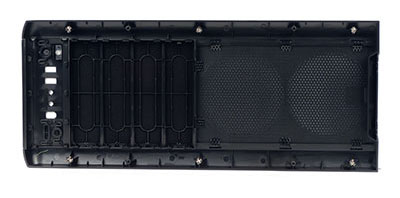

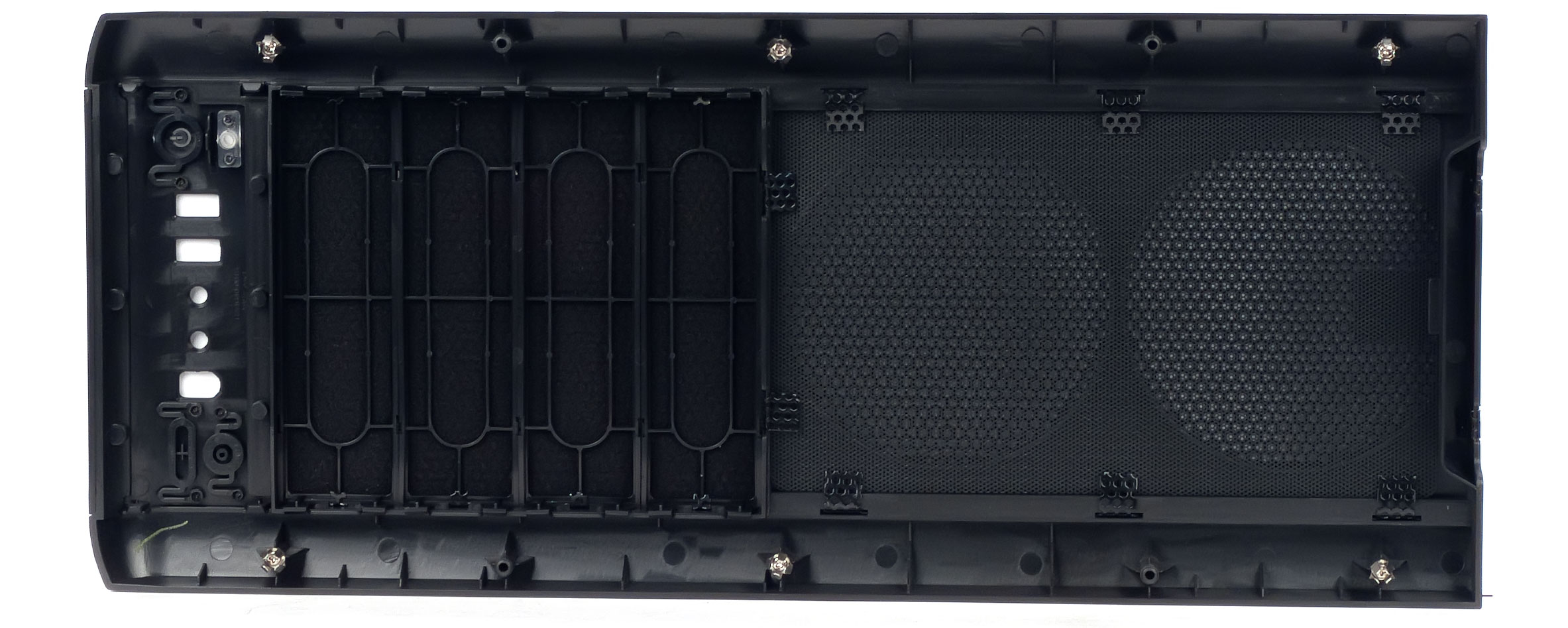

Лицевая панель, вид изнутри Corsair Carbide 400R

Во-вторых, можно добавить еще пять 120/140-миллиметровых вентиляторов — два на верхней панели шасси, один на нижней и два на левой боковой крышке; для их крепления в комплекте предусмотрены 12 длинных винтов и 16 резиновых амортизаторов (их можно переставлять в нужные места). Фильтр предусмотрен только для нижнего вентилятора — это извлекаемая снаружи длинная пластиковая рамка с мелкоячеистой капроновой сеткой, которая закрывает отверстия как для дополнительного вентилятора, так и для охлаждения блока питания.

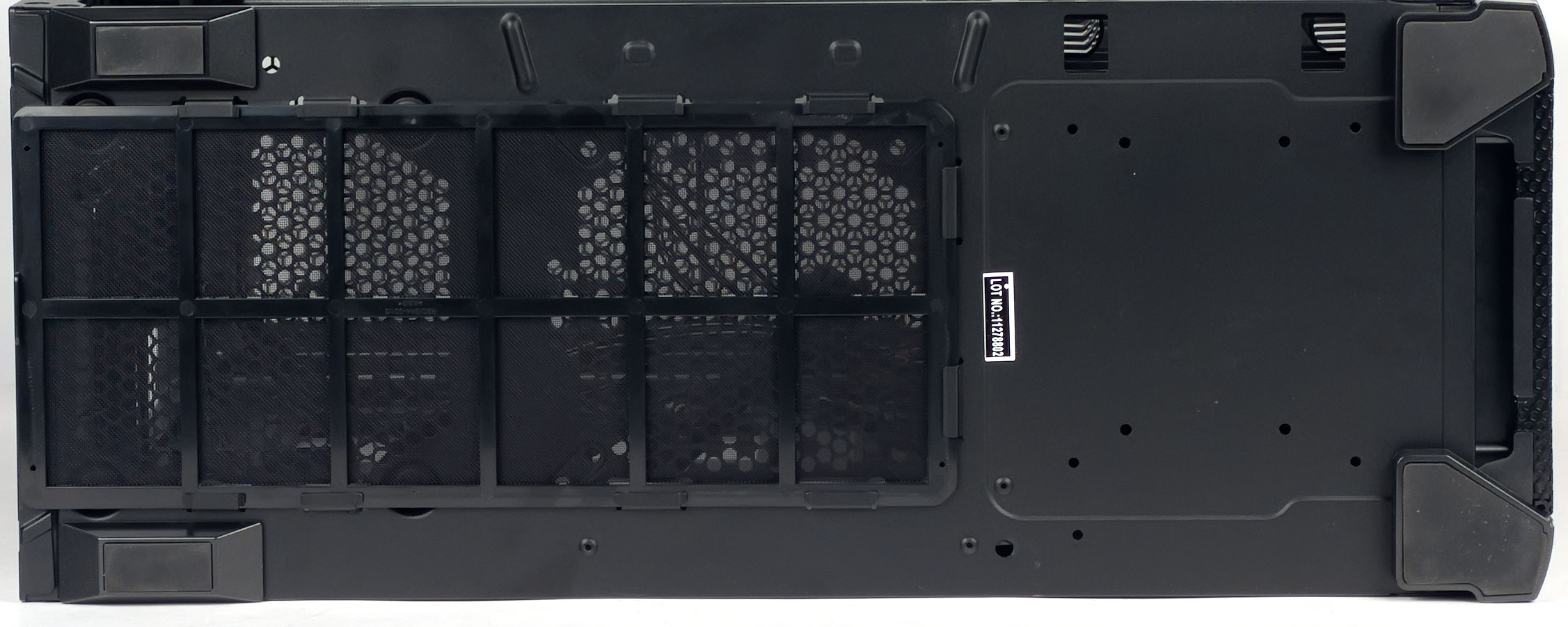

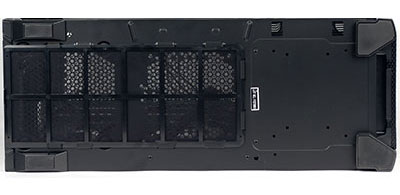

Вид снизу Corsair Carbide 400R

Итого получается восемь посадочных мест, а производитель заявляет о десяти… Мы долго искали два недостающих места, которые обнаружились на выходящей внутрь компьютера стенке корзины для дисков; они рассчитаны на установку 120-миллиметровых вентиляторов, но вот целесообразность их применения очень сомнительна.

Корпус позволяет устанавливать процессорные системы охлаждения высотой до 177 мм (а с учетом выпуклой боковой крышки — и более, но тогда придется отказаться от установки на ней дополнительных вентиляторов), в т. ч. с жидкостным охлаждением, для которого на задней стенке шасси имеются четыре отверстия, закрытые резиновыми заглушками с разрезными лепестками.

Из дополнительных вентиляционных отверстий упомянем перфорацию в заглушках слотов для плат расширения на задней стенке.

Из недостатков можно отметить отсутствие верхнего пылевого фильтра, который не только минимизировал бы количество проникающей пыли, но и защищал от падения внутрь корпуса мелких предметов.

Сборка системного блока

Фиксируются боковые панели парами «невыпадающих» винтов с накатными головками. Манипулировать боковыми панелями удобно как при снятии, так и при установке; в этом немалая заслуга их распашной конструкции, которая удобней в пользовании, чем прислонно-сдвижная система большинства недорогих корпусов.

Кабели и шлейфы при монтаже можно уложить за подложкой материнской платы, для чего предусмотрены четыре больших овальных оверстия, прикрытых резиновыми уплотнителями с разрезными лепестками. Правда, конфигурация этих отверстий в некоторых случаях может оказаться неоптимальной: достаточно длинных проводов нашего тестового блока питания едва хватило, чтобы подключиться к 24-контактному разъему используемой нами матплаты; а чтобы можно было спрятать 4-проводной кабель дополнительного питания процессора, он должен иметь и вовсе немыслимую длину, и нам пришлось оставить его сверху.

Проложить провода, идущие от кнопок и разъемов корпуса к коннекторам в нижней части матплаты, можно через еще одно отверстие в подложке, имеющееся возле блока питания.

Для закрепления пучков кабелей в комплекте есть три одноразовые нейлоновые стяжки, которые продеваются в имеющиеся на подложке ушки, и два самоклеящихся зажима.

Стойки для материнской платы формата ATX уже установлены (в комплекте есть четыре запасных); если планируется использовать плату другого размера, то часть из них придется переставить. Отверстие для портов ввода-вывода на задней панели не имеет заглушки; восемь прорезей для плат расширения закрыты многоразовыми заглушками.

Крепление плат расширения — винтами с накатной головкой; боковая кромка шасси, которая расположена напротив, имеет вырез для удобства работы отверткой.

Большое окно в подложке материнской платы позволит устанавливать или снимать процессорный кулер, не демонтируя саму плату.

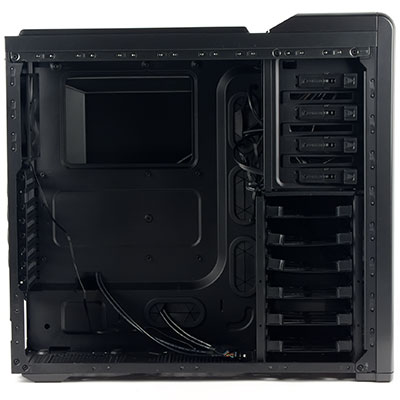

Вид изнутри Corsair Carbide 400R

Подключение фронтальных разъемов — монолитными коннекторами (для аудио есть только HD Audio); кабели экранированные и достаточно длинные, чтобы их можно было проложить за подложкой.

Кабели от обоих фронтальных разъемов USB 3.0 заканчиваются единым 19-контактным коннектором для подключения к внутреннему разъему матплаты. Поскольку современные материнские платы в основном оснащаются внешними разъемами USB 3.0, а найти модель с внутренним разъемом пока еще сложно, производитель предусмотрел комплектный переходник, позволяющий подключаться к внутренним портам USB 2.0, которые в изобилии имеются на любой матплате (разумеется, с соответствующей потерей в скорости работы).

Крепление оптического привода безвинтовое, с помощью штатной защелки на левой стороне, удерживающей накопитель очень прочно; есть и возможность дополнительного крепления парой винтов справа. Заглушек в шасси у всех четырех 5-дюймовых отсеков нет.

Блок питания можно устанавливать как до, так и после материнской платы, располагая вентилятором вверх или вниз. Крепится он винтами к задней панели. Предусмотрены выступы, приподнимающие БП над днищем шасси и облегчающие монтаж; они снабжены резиновыми амортизирующими прокладками.

HDD/SSD сначала устанавливаются в гибкие пластиковые салазки; 3,5-дюймовые накопители фиксируются в них штифтами, снабженными резиновыми амортизаторами, а 2,5-дюймовые крепятся винтами снизу. Теплоотвод от корпуса диска на шасси при этом отсутствует, зато амортизируются вибрации, возникающие при работе диска.

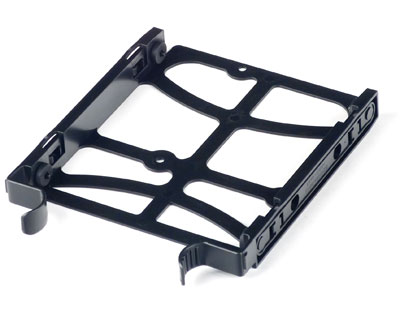

Салазки для HDD/SSD в корпусе  Corsair Carbide 400R

Салазки вставляются в корзину с левой стороны и фиксируются пластиковыми защелками. При этом справа остается достаточно места, чтобы можно было использовать SATA-кабель как с прямым, так и с Г-образным разъемом.

Кромки шасси аккуратно завальцованы, и риск повреждения рук сборщика минимален.

Весь комплектный крепеж аккуратно рассортирован по пакетикам, что немного ускоряет процесс сборки.

Тестирование эффективности системы вентиляции корпуса

Последний этап исследования представляет собой тестирование с помощью программных средств, сильно нагружающих различные подсистемы компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение. Таким образом можно оценить возможности и производительность системы охлаждения корпуса.

Конфигурация тестового стенда и процедура тестирования описаны в соответствующей методике.

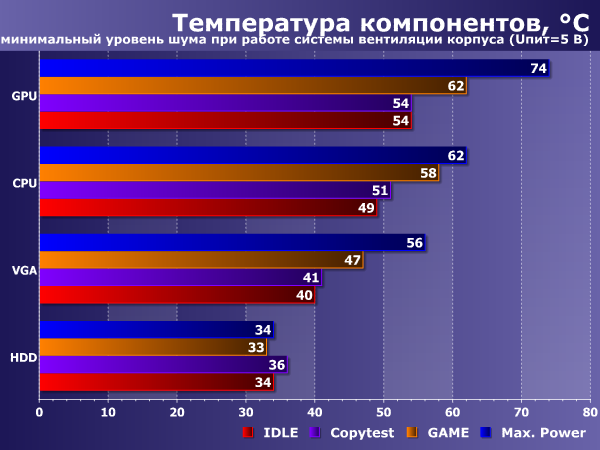

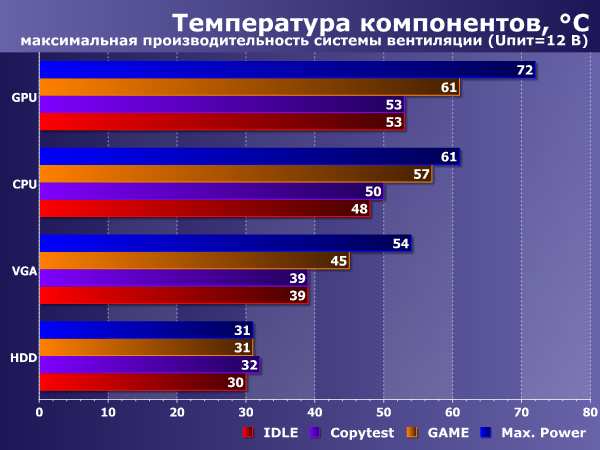

Эффективность охлаждения компонентов находится на хорошем, хоть и не рекордном уровне. Температура GPU в районе 70 градусов вполне типична в нашем случае; стоит отметить низкую температуру жесткого диска как в случае питания вентиляторов от стандартных 12 вольт, так и в случае питания от 5 вольт — так что корпусу по силам обеспечить охлаждение не только достаточно горячих игровых платформ, но и нескольких дисков, возможно, даже в массиве. Правда, вообще без обдува оставлять диски не стоит.

Измерение уровня шума и оценка вибрации

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентиляторов использовался автономный управляемый преобразователь.

В данном случае мы эмулировали настольное размещение корпуса, когда от центра передней панели до головы пользователя расстояние составляет около 0,3 метра.

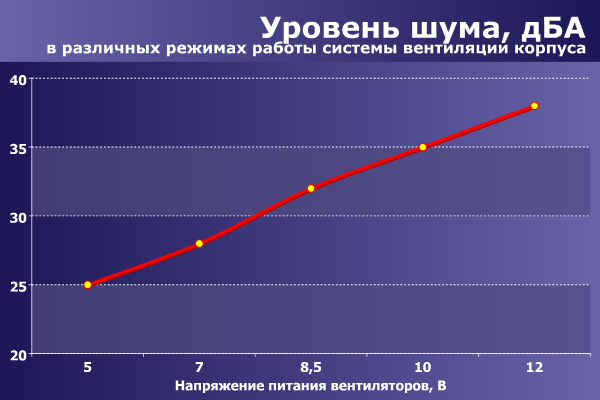

Уровень шума системы охлаждения корпуса изменяется в широких пределах в зависимости от напряжения питания вентиляторов. При пониженном напряжении питания система охлаждения корпуса обеспечивает очень низкий уровень шума даже с учетом настольного размещения корпуса, при больших расстояниях подобный уровень шума будет малоразличим даже в тихой комнате. При питании от 12 вольт уровень шума приближается к эргономичной границе (40 дБА) в случае настольного размещения, а в случае напольного размещения уровень шума можно оценить как находящийся на среднем уровне (32 дБА).

Акустическую эргономику системы охлаждения корпуса можно было бы оценить как очень хорошую, но тут есть один нюанс, о котором необходимо помнить: регулировать скорость вращения фронтальных вентиляторов можно, подключив их к системной плате вместо встроенного контроллера подсветки или же подав пониженное напряжение на разъем питания встроенного контроллера подсветки; в самом простом случае можно изготовить простейший переходник из двух коннекторов, соединенных проводами. Штатных же средств регулирования скорости вращения вентиляторов у корпуса нет, поэтому если владелец хочет получить действительно хорошую акустическую эргономику, ему придется приложить руки к штатной системе охлаждения.

Оценка потребительских качеств

В данном случае можно сделать вывод, что перед нами предстал корпус, выполненный, безусловно, на весьма бюджетном, но вместе с тем, современном и качественном шасси, которое присуще обычно категории 70–80 долларов, тогда как на данную модель рекомендованная цена составляет 99 долларов (для рынка США), а у нас, с высокой степенью достоверности, можно прогнозировать розничную цену от 3000 рублей. Вместе с тем, разработчики приложили заметные усилия как к созданию внешнего вида корпуса, так и к улучшению его конструкции, пусть какими-то недорогими, но весьма полезными мелочами, типа резиновых втулок, ножек, пылевых фильтров и прочих элементов.

По поводу внешнего вида хотелось бы сказать отдельно: в данном случае это действительно одна из основных особенностей корпуса, которая выделяет его и из ряда простых черных коробок, и из череды моделей с крикливо-яркой расцветкой. Основная заслуга в этом, помимо элегантного и незаезженного темно-серого цвета, принадлежит качеству пластика и дизайну передней панели, а также окраске боковых панелей с эффектом анодирования.

С точки зрения акустической эргономики, ситуация неоднозначная, так как система охлаждения вроде бы и способна работать с очень низким уровнем шума, но при этом стандартных средств регулирования скорости вращения фронтальных вентиляторов нет, поэтому уровень шума «из коробки» будет не слишком низкий даже в простое. Если, конечно, пользователь специально не озаботится данным вопросом.

Данная модель явно не для тех, кто хочет сэкономить, адресовать ее энтузиастам также сложно. Однако для многих пользователей она окажется интересна как благодаря не вполне стандартному, но элегантному дизайну с качественными материалами, примененными в отделке корпуса, так и благодаря большому количеству полезных мелочей, облегчающих сборку и эксплуатацию системного блока на основе данного корпуса.

Позиционирование и выводы

Не будем перечислить все возможные варианты применения корпуса Corsair Carbide 400R, поскольку проще сказать, кому он точно не подойдет: прежде всего — тем, кто желает собрать совсем уж недорогой компьютер (из-за цены), и, конечно, любителям необычных форм (их вряд ли устроит строгий дизайн модели).

Из плюсов отметим продуманность конструкции, редкий цвет подсветки и возможность ее отключения, наличие в комплекте переходника для подключения внешних портов USB 3.0 к внутренним разъемам USB 2.0 материнской платы.

Среди минусов, способных ограничить круг потенциальных покупателей, мы бы назвали отсутствие фронтальных портов eSATA и малое количество USB-разъемов; несколько дополнительных коннекторов вряд ли сильно подняли бы цену, но положительно сказались бы на функциональности. Дооснащение корпуса доком для подключения внешних SATA HDD/SSD также было бы положительным моментом, но это уже несколько более дорогое удовольствие.
