Корпус Corsair Obsidian 800D

первый взгляд на модель класса премиум от популярного вендора


Полная галерея фотографий модели от iXBT.com

Данная модель на сайте производителя

Компания Corsair, а точнее ее продукты, хорошо знакомы нашим постоянным читателям. Так, на а данный момент Corsair предлагает достаточно широкую гамму компьютерных комплектующих, включающую:

  • модули оперативной памяти
  • накопители на памяти типа flash с различными интерфейсами
  • блоки питания
  • системы жидкостного охлаждения

До нынешнего года в ассортименте компании Corsair компьютерные корпуса представлены не были. Однако, на выставке CeBit, проходившей в начале марта 2009 года был продемонстрирован концепт корпуса, явно относящегося к премиум классу. А уже в начале июня 2009 года на выставке Computex был представлен окончательный вариант корпуса под именем Obsidian 800D, относящийся к одноименной Obsidian Series, в которой на данный момент имеется только один корпус, хотя логично ожидать продолжения этой линейки в виде более компактного однообъемного решения.

Таким образом, сегодня мы познакомимся с первым и единственным, на данный момент, корпусом, имеющимся в ассортименте компании Corsair.

Коробка из толстого гофрокартона внушительных, но не рекордных размеров имеет глянцевое покрытие. Оформление выполнено в черно-белых тонах с синими и серыми элементами. Стоит отметить, что про удобство переноски изготовитель также не забыл, коробка оснащена двумя ручками в виде вырезов. Внутри корпус упакован вполне стандартно: полиэтиленовый пакет и два пенопластовых профиля.

Также стоит отметить сплошное полиэтиленовое покрытие всей передней панели, защищающее ее, по-видимому, от пыли и мелких царапин, нанесенное настолько усердно, что для его снятие потребуется затратить определенное количество времени.

Комплект поставки не потрясает воображение. Тут стоит отметить только комплектные вентиляторы в количестве трех штук.

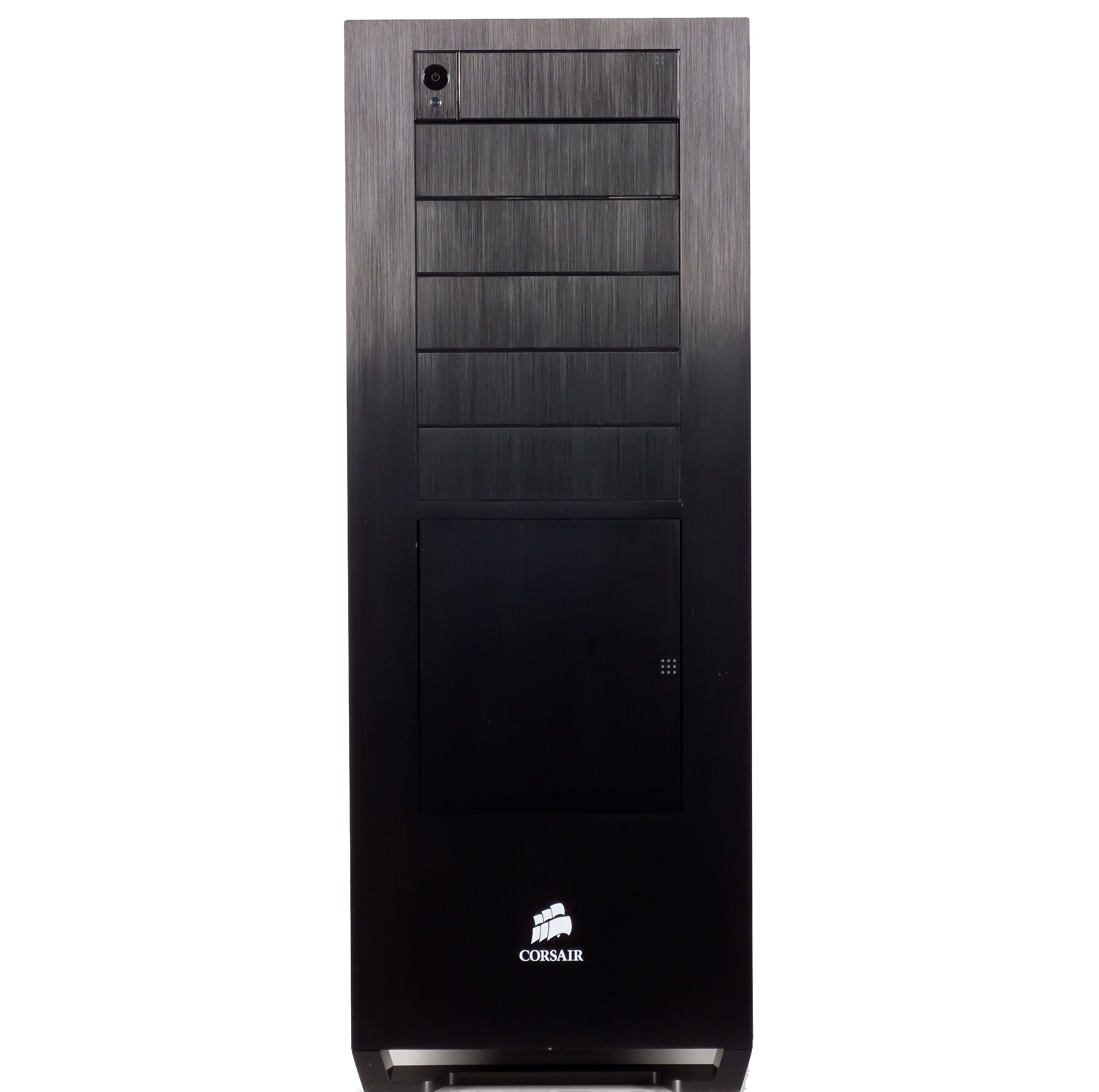

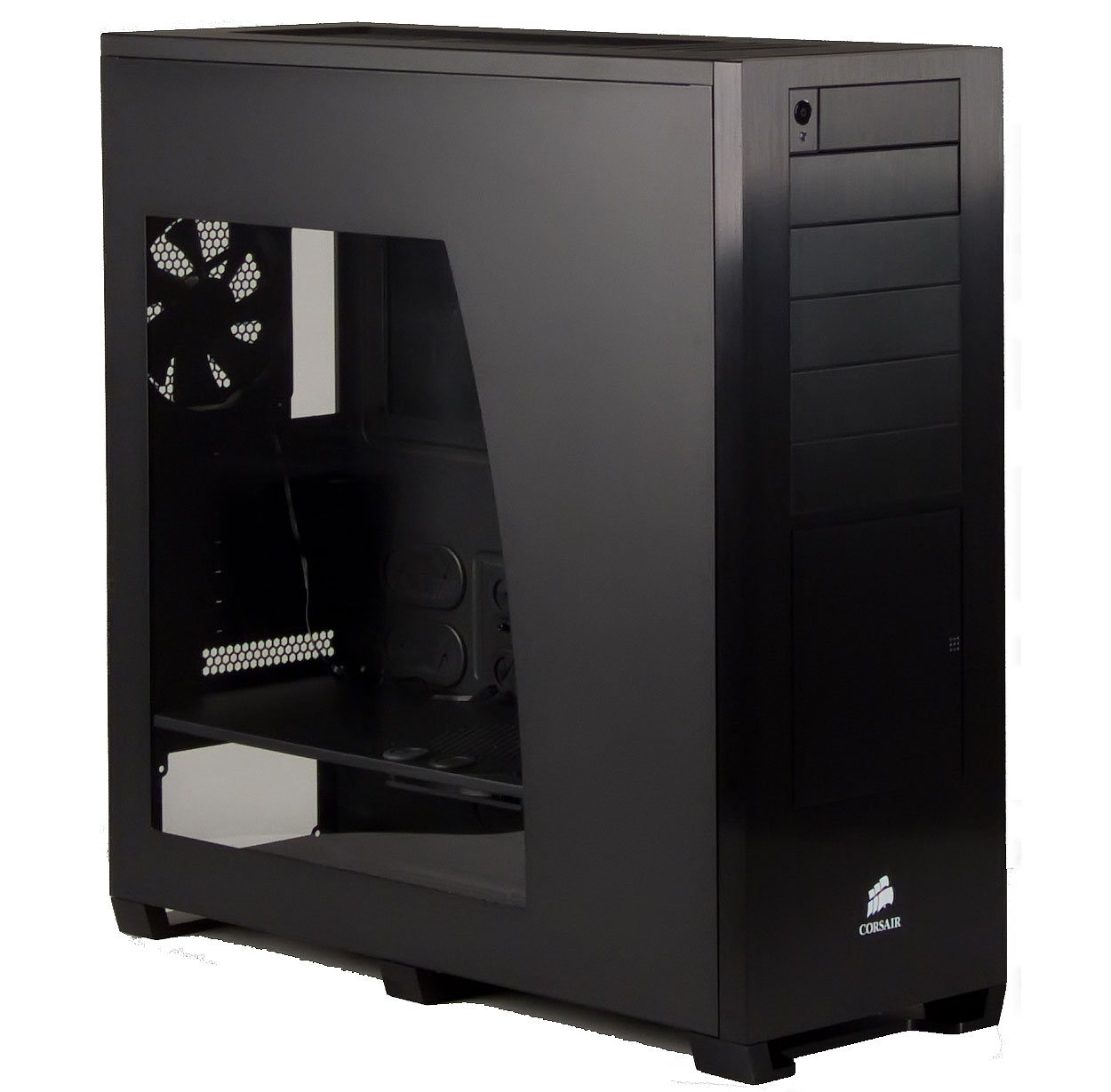

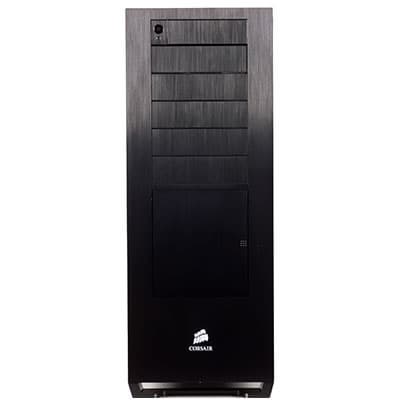

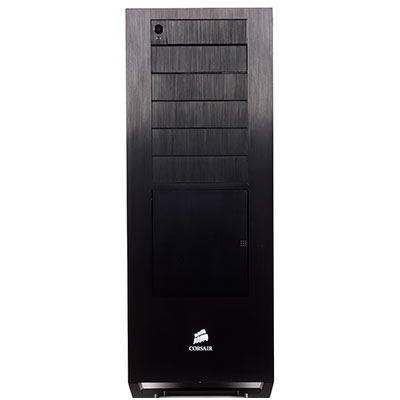

Дизайн корпуса выдержан в классическом стиле. Передняя панель напоминает своим видом корпуса Lian Li и Zalman. Пластиковое окно органично вписано в общий дизайн экстерьера корпуса, правда, его наличие не очень гармонирует, на мой взгляд, с общей концепцией корпуса, который по его виду явно не рассчитан на любителей смелых форм и расцветок. Хотя, с другой стороны подобное решение придает некую воздушность всей конструкции с точки зрения дизайна.

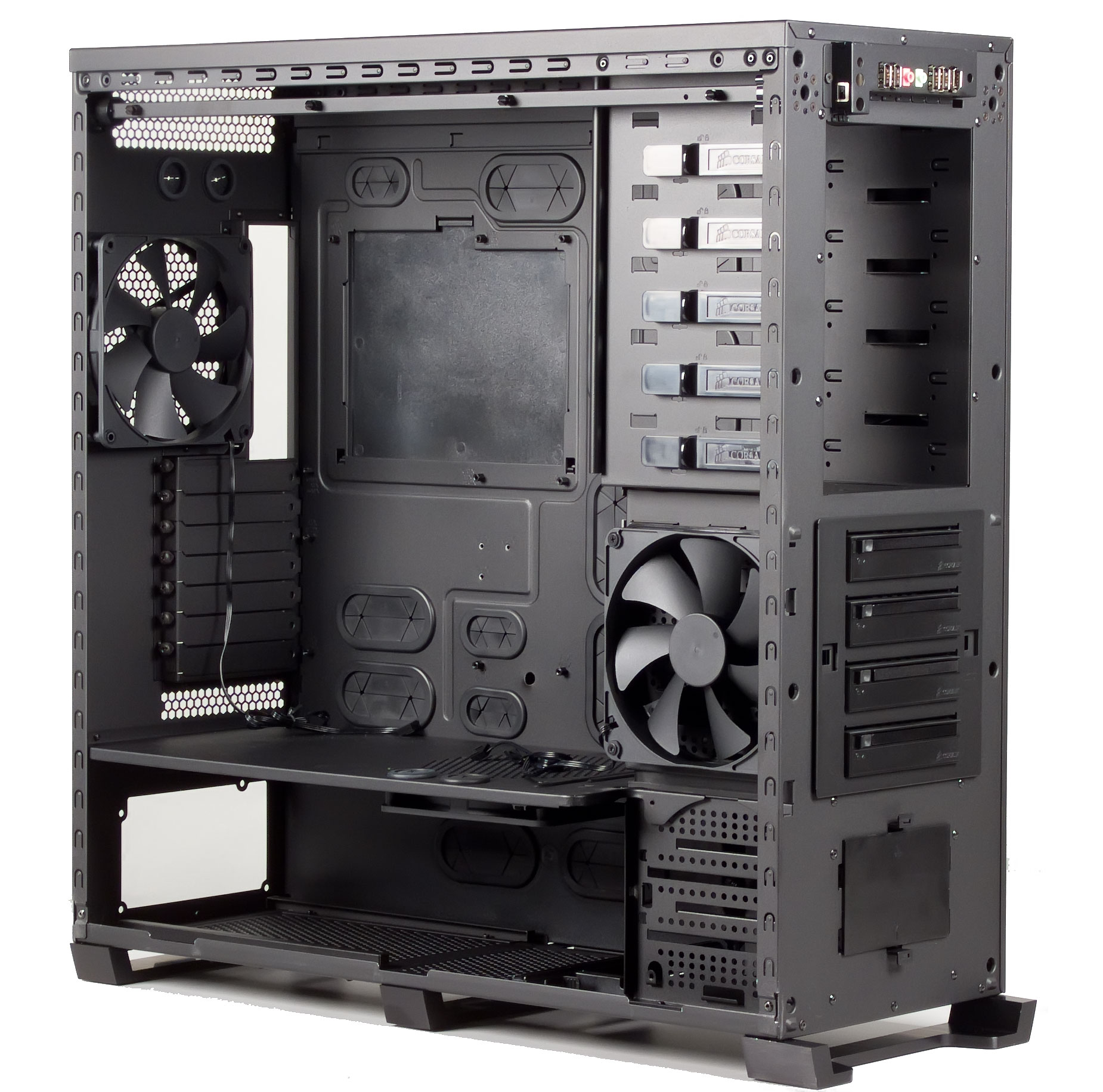

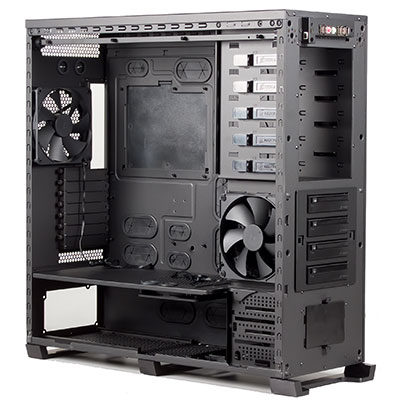

Корпус имеет достаточно большие габариты и представляет собой модель типоразмера Full Tower с нижнерасположенным блоком питания и продольно расположенным отсеком для жестких дисков.

На сайте компании Corsair указано, что данная модель корпуса является трехобъемной, то есть имеет три независимых отсека. В принципе, три объема в наличии, так блок питания и жесткие диски устанавливаются в отдельные отсеки, но дело в том, что все объемы в данном корпусе сообщаются посредством системы принудительной приточно-вытяжной вентиляции. То есть, в данном случае это является осознанным техническим решением, а не недоработкой создателей.

Рассмотрим путь движения воздуха, то есть, каким он по идее должен быть :)

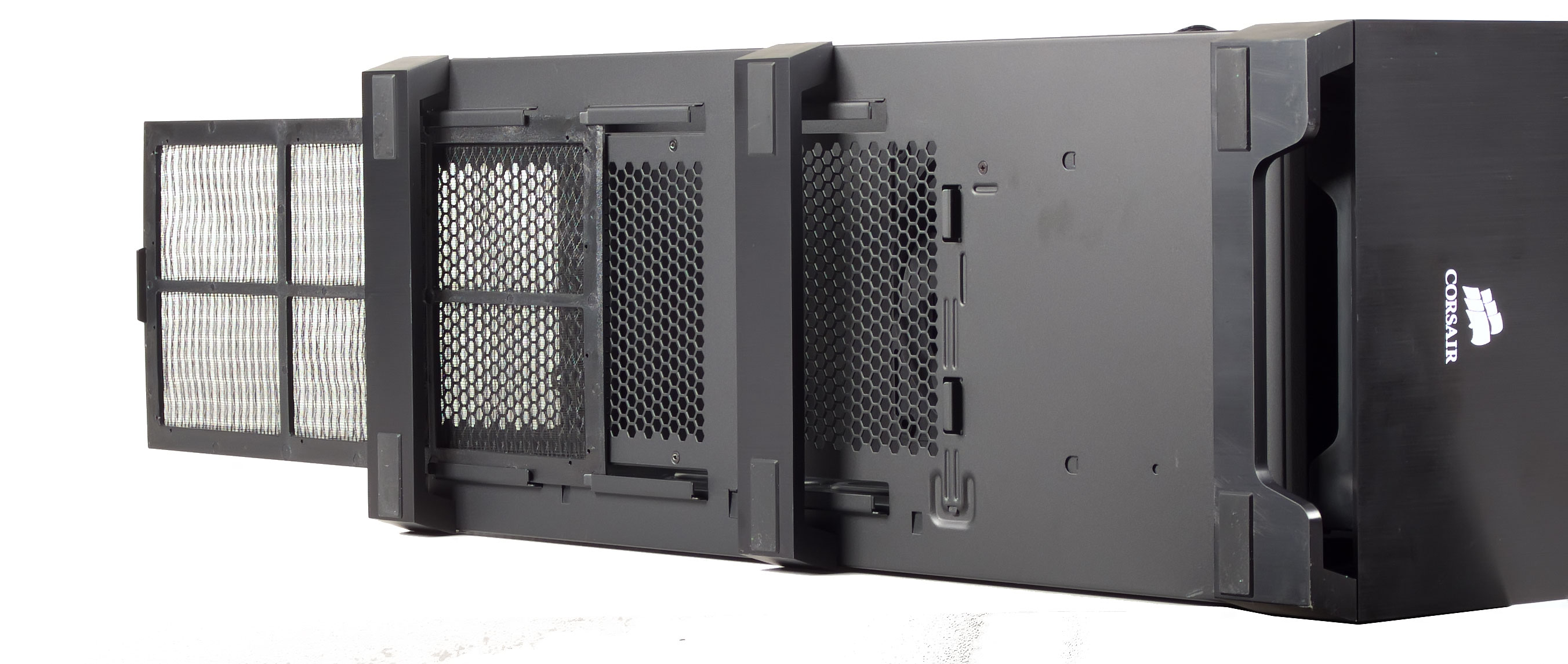

Единственное вентиляционное отверстие, предусмотренное для притока воздуха в корпус, расположено на его нижней панели. Оно имеет достаточные габариты и защищено синтетическим пылевым фильтром. При этом, корпус установлен на достаточно высоких опорах с обрезиненной опорной поверхностью, что обеспечит беспрепятственный приток воздуха к вентиляционному отверстию.

Таким образом, забортный воздух, практически минимально возможной в помещении температуры, поступает в нижний объем, где располагается блок питания. Последний имеет только одностороннее крепление, то есть наиболее распространенные модели с вентиляторами 120-140 мм устанавливаются вентиляторов вниз. Такой вариант установки не всегда удобен, особенно в случае использования блоков питания с безвентиляторным режимом работы.

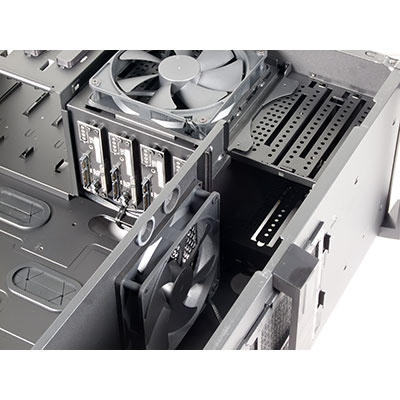

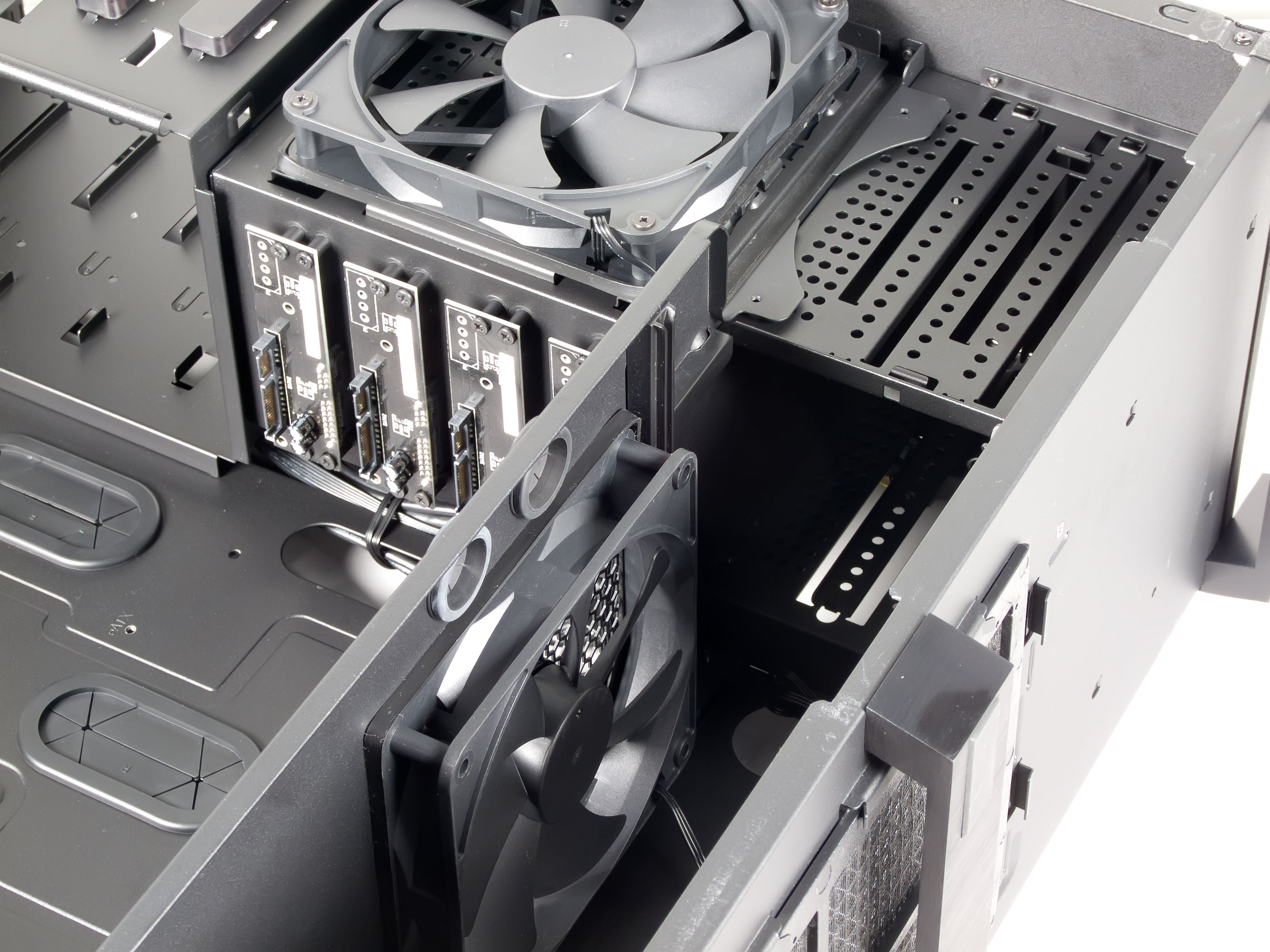

Из нижнего объема корпуса воздух нагнетается в основной объем, где располагается системная плата и другие компоненты платформы. Также, из нижнего объема воздух поступает в отсек для жестких дисков, который обособлен с двух сторон пластиковыми кожухами, один из которых выступает в роли воздуховода и используется для направления воздуха из нижнего объема к вентилятору, установленному на боковине отсека для жестких дисков. Вертикальное расположение вентилятора, обдувающего горизонтально расположенные жесткие диски, является типичным, но зачастую имеет один недостаток, заключающийся в наличии каких-либо дополнительных элементов корпуса, установленных перед вентилятором, что в итоге может приводить к увеличению аэродинамического сопротивления на входе вентилятора и другим негативным явлениям.

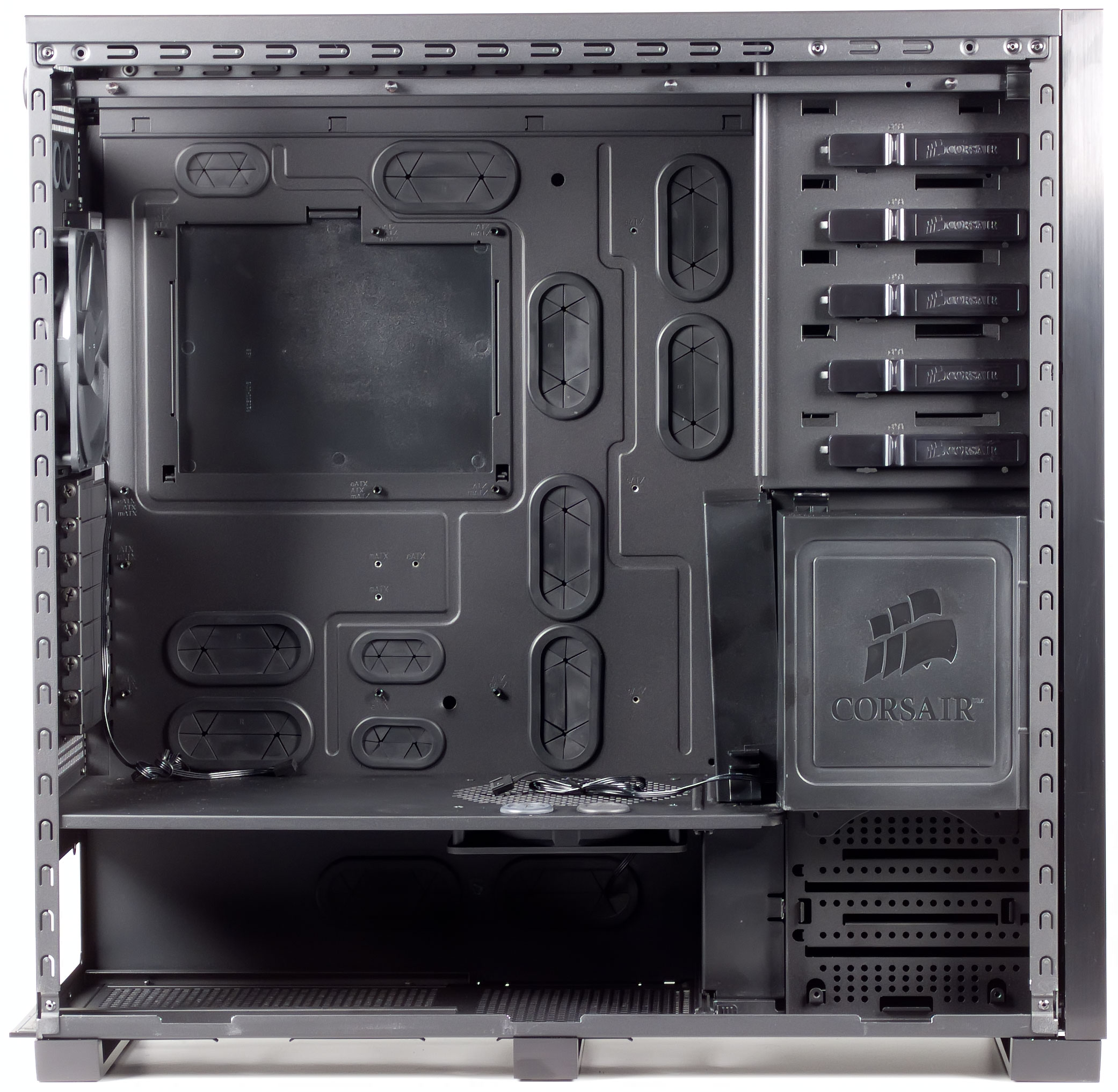

Что касается отвода воздуха из отсека для жестких дисков, то тут реализована довольно интересная, но не слишком эффективная, на мой взгляд, схема, когда воздух отводится объем за основанием для системной платы. Недостатками подобной схемы, точнее ее конечной реализации, можно признать малое эффективное сечение вентиляционных отверстий на выходе воздушного потока из отсека для жестких дисков и недостаточная напорная характеристика вентилятора, который при любых более-менее вменяемых шумовых характеристиках будет не в состоянии прокачать объем за основанием для системной платы. В итоге температурно-акустическая эффективность подобного решения по сравнению с установкой дисков в основном объеме, находится под большим вопросом.

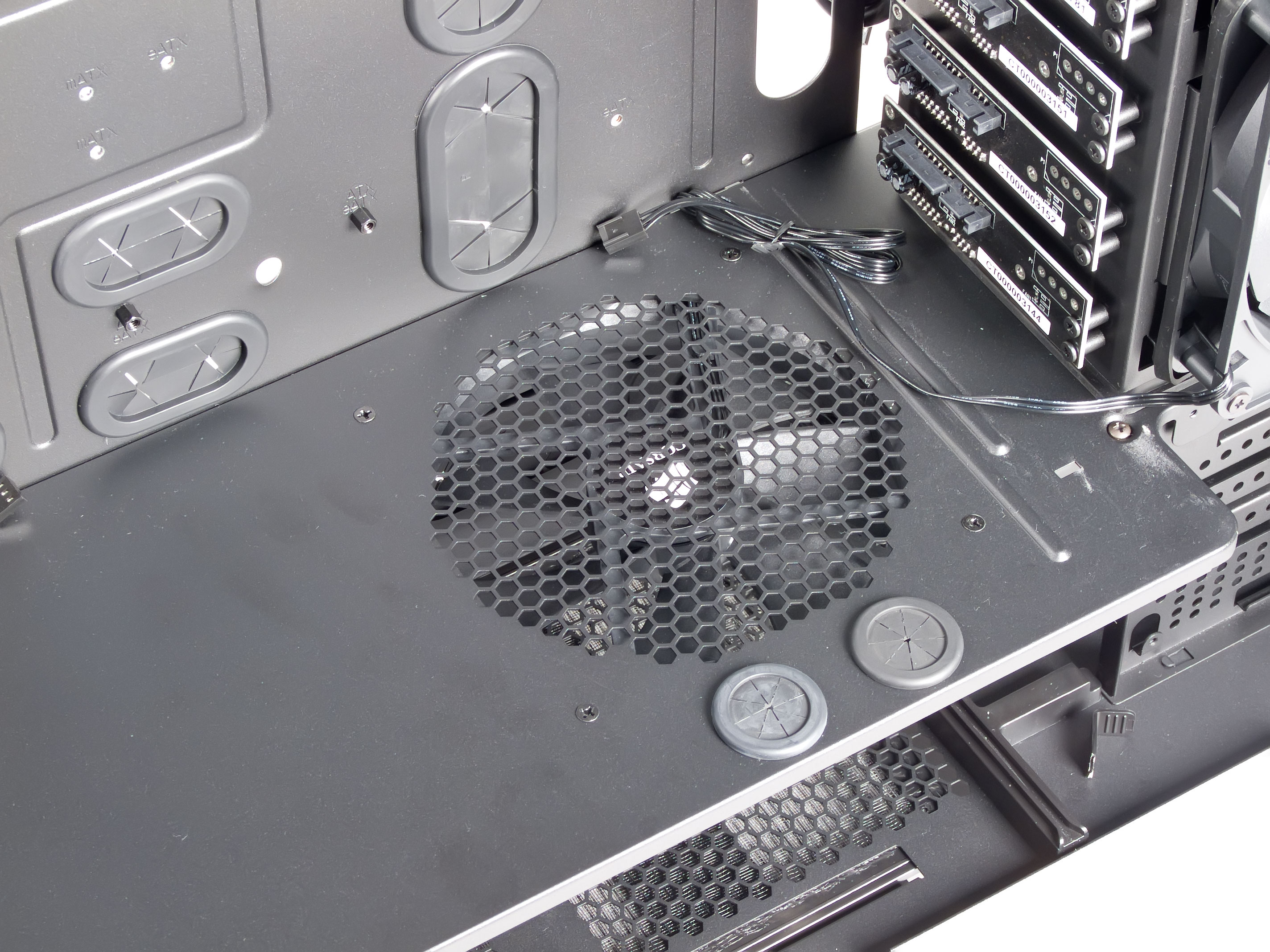

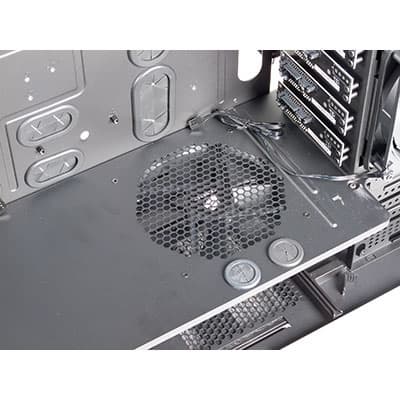

Приток воздуха в основной объем осуществляется только через вентиляционное отверстие расположенное в переборке между отсеками – это в идеале, в реальности же скорей всего некоторое количество воздуха будет проходить также из объема для жестких дисков и из объема за основанием для системной платы.

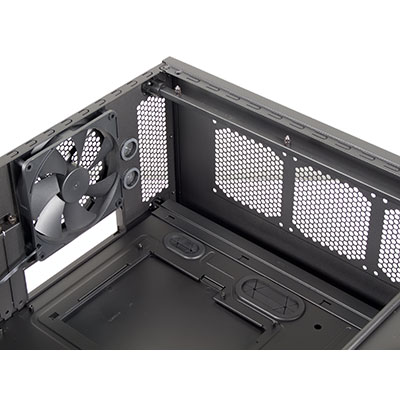

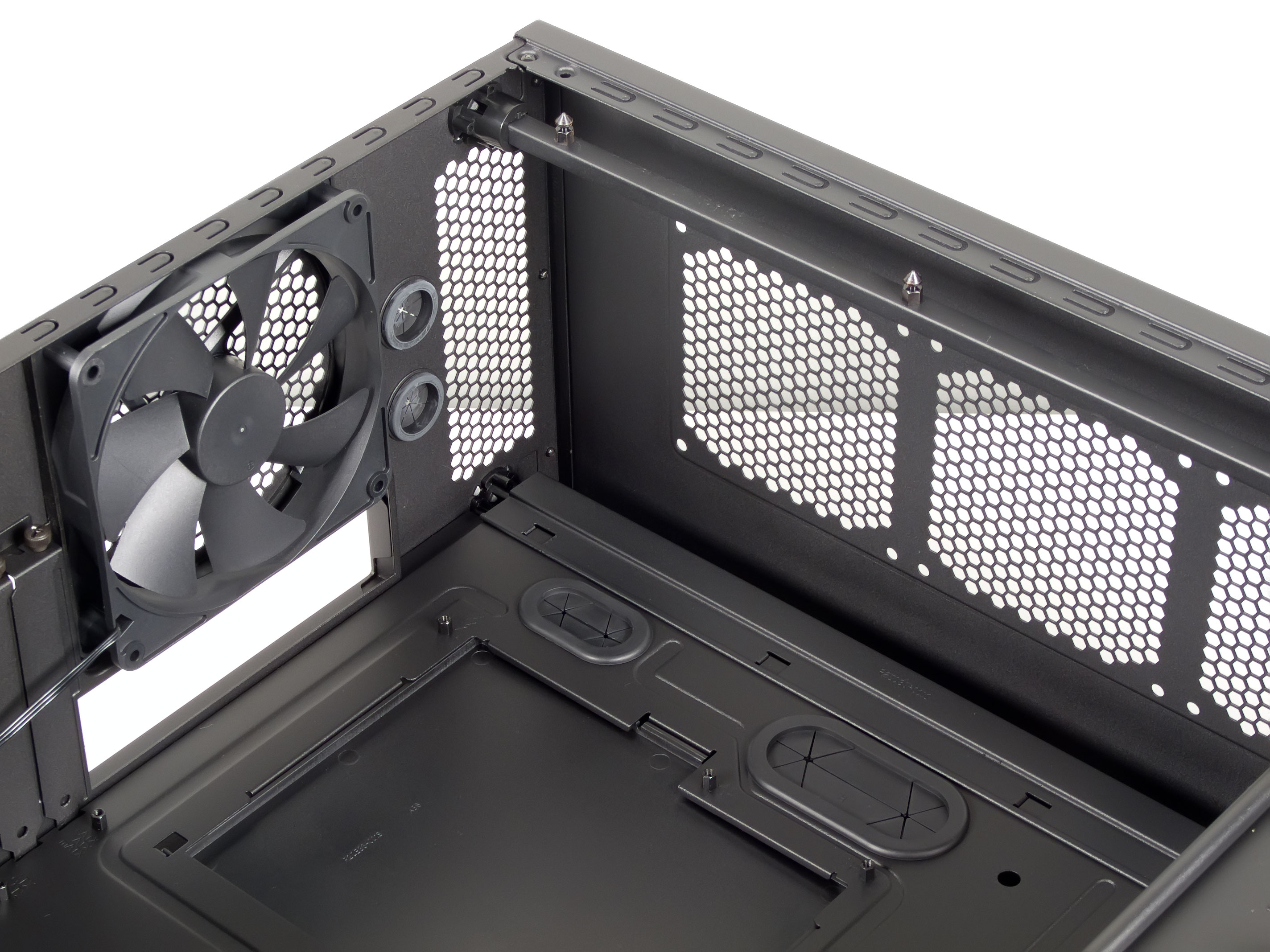

Отток воздуха из основного объема осуществляется естественным образом через верхнее вентиляционное отверстие, а также принудительно – через заднее вентиляционное отверстие, где предустановлен вентилятор.

Таким образом, корпус обслуживается всего тремя вентиляторами типоразмера 140 мм, что при подобной компоновке и конструкции стоит признать большим достоинством, правда, если бы вентиляторы имели типоразмер 120 мм, то было бы еще лучше.

Несмотря на то, что основной и нижний объемы сообщаются, последний фактически термоизолирован от первого, правда, только в случае работающего вентилятора, что и предусмотрено конструкцией и комплектацией. В целом, подобная идея, когда подача воздуха в основной объем осуществляется из нижнего объема корпуса, а не со стороны передней панели является довольно интересной и прогрессивной.

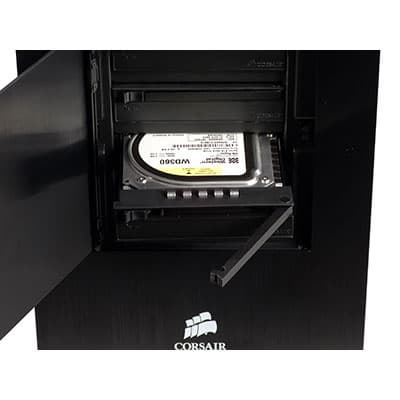

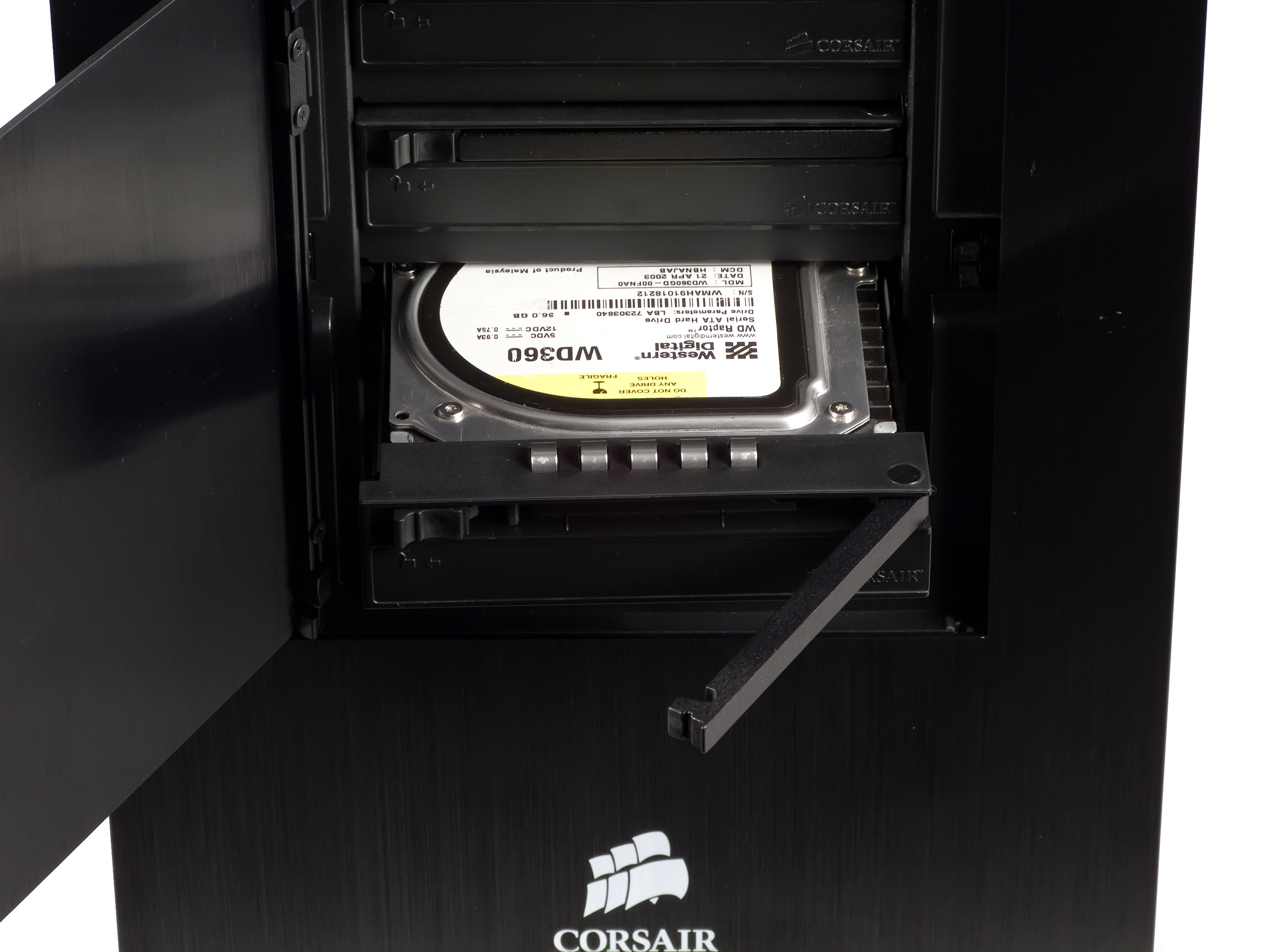

Также из особенностей конструкции данной модели корпуса стоит отметить отсутствие принудительной подачи воздуха со стороны передней панели, а также использования для установки четырех дисков системы Hot Swap, то есть «горячей замены», что позволяет упростить подключение дополнительных дисков, так как избавляет от возни с проводами.

Общая жесткость корпуса находится на хорошем уровне, однако, некоторые отдельные элементы корпуса имеют относительно невысокую жесткость. Корпус выполнен из стали толщиной около 0,8 мм, передняя панель выполнена из алюминиевого сплава, но имеет также и пластиковые элементы. Также не слишком удачно выполнен узел сопряжения боковых панелей и шасси корпуса. Правда, тут нужно отметить, что нам достался экземпляр с небольшим браком, заключающимся в небольшом замине угла передней панели, который был исправлен с помощью плоскогубцев. Поэтому часть нареканий можно отнести к данному конкретному экземпляру корпуса.

Измерение уровня шума

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

При работе на минимальной скорости шум системы охлаждения корпуса находится на низком уровне. Корпус с таким уровнем шума вполне пригоден к эксплуатации в жилых помещениях в дневное, а также в ночное время суток, хотя последний аспект очень индивидуален.

При работе на максимальных оборотах шум системы охлаждения корпуса находится на среднем уровне. Корпус с таким уровнем шума пригоден к эксплуатации в жилых и офисных помещениях в дневное время суток.

В целом, акустическая эргономика системы вентиляции корпуса находится на очень хорошем уровне, а подключение вентиляторов при помощи стандартных трехконтактных разъемов позволяет удобно управлять скоростью их вращения, как при помощи системной платы, так и при помощи любого дискретного контроллера вентиляторов.

Общие впечатления

В целом данная модель корпуса оставила довольно хорошее впечатление, но, разумеется, она не является идеальной и также имеет определенные недостатки, более подробно которые мы рассмотрим в следующий раз, видимо, уже в 2010 году.

А за примененные оригинальные и небесполезные технические решения корпус Corsair Obsidian 800D получает награду Original Design за декабрь 2009 года.


Средняя текущая цена (количество предложений)
Корпус Corsair Obsidian 800D
Н/Д(0)


Корпус Corsair Obsidian 800D
предоставлен компанией Corsair





9 декабря 2009 Г.
