Комплект Simona PC AS — антенный усилитель для компьютерных TV-тюнеров. Практическое исследование работы


Сейчас отведают силушки богатырской…
М/ф «Алёша Попович и Тугарин Змей»

Одним из неизменных выводов в наших материалах, посвященных объективным показателям работы TV-тюнеров, является акцент на организации оптимальных условий приема. В самом деле, какие бы замечательные показатели не имели ВЧ-модуль и обвязка установленного тюнера, слабый сигнал может свести на нет все усилия проектировщиков устройств такого рода. Не стоит забывать и о том, что компьютерные тюнеры работают в менее комфортных условиях, нежели их собратья, помещенные в бытовые телевизионные приемники. Установка качественной выделенной антенны в большинстве случаев недоступна по организационно-техническим причинам. В какой-то степени может помочь замена кабеля, однако данное мероприятие всего лишь минимизирует потери сигнала, поступающего от антенны.

Тем не менее, есть еще один способ повышения уровня сигнала — установка антенного усилителя. Метод не новый, но в данном случае речь пойдет о модели, специально спроектированной для работы в связке с компьютерными тюнерами.

Рассматриваемый комплект Simona PC AS (аббревиатура PC в расшифровке не нуждается, AS означает «amplified signal») разработан и изготовлен в 2004 году по заказу Андрея Глазунова aka Drakon Rider (http://drakan.ru) и предназначен для улучшения отношения сигнал/шум при приёме телевизионного сигнала компьютерным TV-тюнером.

Несколько слов о производителе. Санкт-Петербургский научно-производственный кооператив «МИКРОТЕХ» образован в 1989 г. при (б. Всесоюзном) НИИ телевидения. С 1990 по 1998 г. кооператив занимался производством микросхем для ВПК. В 1993 г. образовано направление «SIMONA» — разработка и производство устройств антенно-фидерного тракта (бытового назначения и для сетей эфирного и кабельного ТВ). С 1999 г. зарегистрирован товарный знак «SIMONA».

Интересующиеся могут ознакомиться с нашими материалами, посвященными исследованию чувствительности.

Комплект поставки

Причина появления слова «комплект» в названии становится понятной при первом знакомстве с устройством. Simona PC AS состоит из нескольких частей.

  • Усилитель телевизионного сигнала AVU-486C
  • Инжектор питания FP-02USB
  • Телевизионный удлинитель (2 метра) S-02
Краткое руководство пользователя, содержащее информацию об основных характеристиках, прилагается.

Конструкция и спецификации

Производителем заявлены следующие технические параметры:

  • Диапазон рабочих частот, МГц — 47...862
  • Коэффициент усиления, дБ
  •    в диапазоне МВ — 10...12
  •    в диапазоне ДМВ — 14...18
  • Максимальный уровень выходного сигнала, дБ(мкВ) — 109
  • Коэффициент шума, дБ (не более) — 2,4
  • Напряжение питания, В — 5±10%
  • Ток потребления, мА (не более) — 75
Ососбенностями устройства являются:
  • Минимальный собственный шум достигается, благодаря применению усилительных каскадов с «бесшумной» индуктивной обратной связью.
  • Экранировка усилительного тракта
  • Питание от порта USB
Отметим один интересный момент. Коллективная антенна может иметь разницу потенциалов более 100 вольт с незаземленным компьютером. Страховкой от возможного повреждения тюнера при подключении антенны может послужить полноценный встроенный изолятор земли.

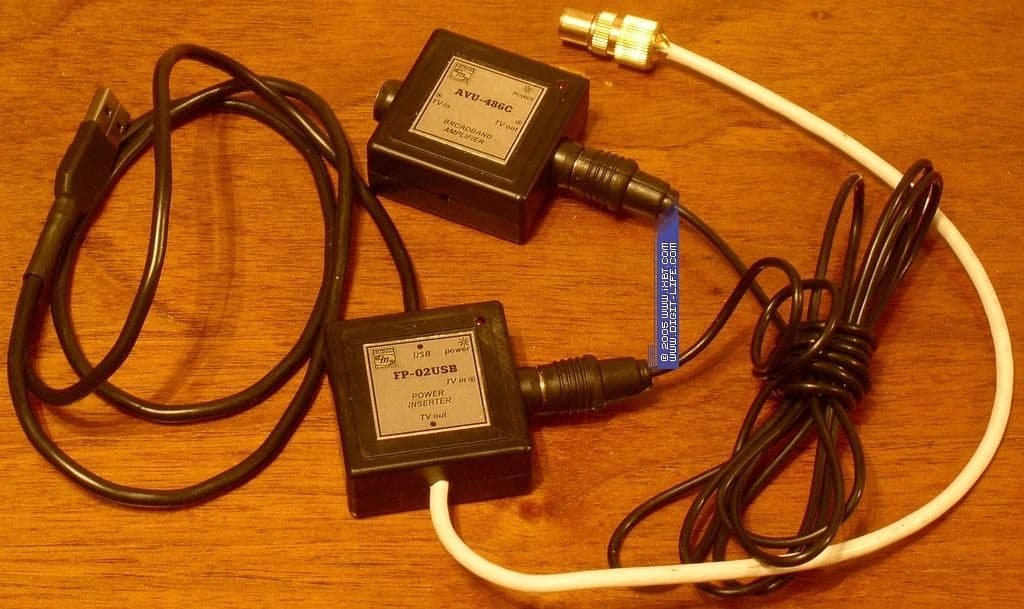

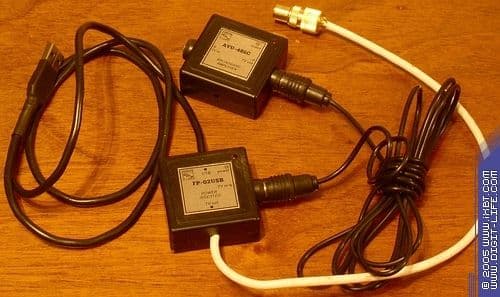

Как уже отмечалось выше, Simona PC AS состоит из двух компонентов — непосредственно усилителя AVU-486C и инжектора питания FP-02USB.

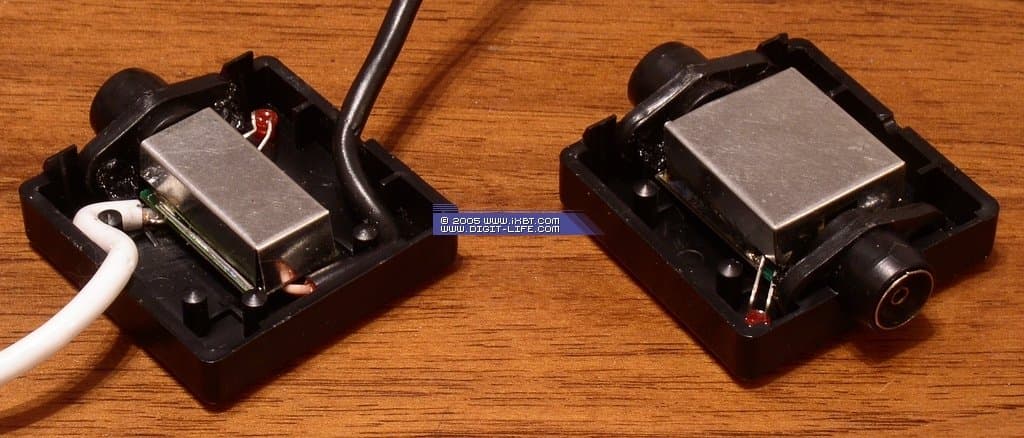

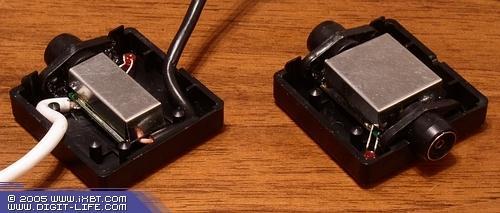

Несмотря на некоторую легкомысленность пластмассовых корпусов, в полном соответствии с заявленными спецификациями оба модуля имеют экранировку.

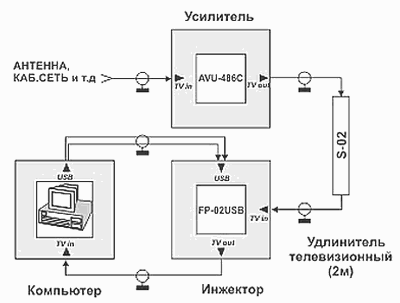

Подключение выполняется по следующей схеме.

Разъемы на блоках промаркированы, к тому же, организация подключения пошагово описана в руководстве.

Готовность устройства к работе индицируется светодиодами, установленными как на усилителе, так и на инжекторе.

Конфигурация тестового компьютера

  • Процессор Athlon 64 3000+
  • Материнская плата ASUS K8V SE DELUXE (чипсет К8Т800)
  • Оперативная память 1 ГБ (512 МБ PC3200 от Samsung + 512 МБ PC3200 от Kingmax)
  • Видеокарта HIS Excalibur X800 Pro IceQ II
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Модем Genius GM56PCI-LA
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
  • DVD ROM 12x/48x Hitachi GD-7500BV
  • CD ReWriter TEAC 540E 40x12x48
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake HPC-420-102 DF
  • Операционная система Windows XP Professional (SP2) ENG
Методика измерения отношения сигнал/шум (ОСШ) подробно описана в материале «Исследование чувствительности компьютерных TV-тюнеров с интерфейсом PCI». Используемую при тестировании версию программы Line_View можно скачать отсюда.

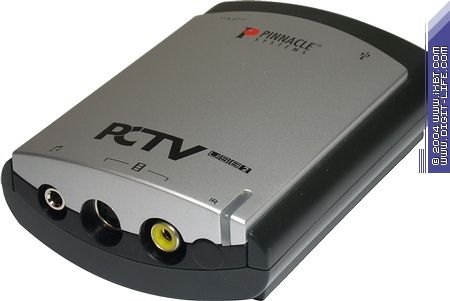

Для того чтобы свести к минимуму влияние тестовой системы, использовался TV-тюнер Pinnacle PCTV USB2 с интерфейсом USB 2.0,

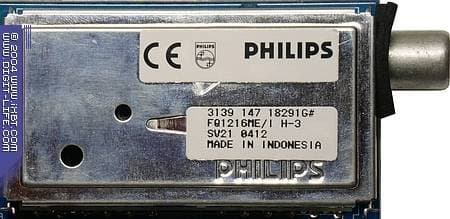

оснащенный селектором Philips FQ1216ME/I H-3.

Результаты

Традиционно приведем несколько изображений, полученных с разными значениями (ОСШ) при используемой методике. Начнем с 35 дБ, как минимально допустимого для относительно комфортного просмотра.

SNR = 35



SNR = 32



SNR = 30



SNR = 20



SNR = 17



Начинаем тестирование с уровня сигнала 73-75 дБ (мкВ). Разумеется, сигнал такой мощности не требует дополнительных мер по его усилению. Однако нельзя забывать и о том, что разные каналы, как правило, имеют разный уровень сигнала, а индивидуальное усиление для каждого канала — процесс достаточно трудоемкий. В связи с этим, попробуем оценить влияние усилителя в таких условиях.





Несмотря на визуально практически незаметное изменение ОСШ в пределах полученного диапазона, местами наблюдается положительное влияние. Сложно сказать, что послужило причиной ухудшения ОСШ на некоторых каналах. Непохоже, что заявленный коэффициент усиления в этих условиях способен привести к эффекту «перегрузки» АРУ тюнера. Впрочем, судя по результатам нашего исследования, даже настолько обособленные устройства, все же, нельзя считать полностью независимыми от влияния системных параметров.

В качестве минимально необходимого для получения качественного изображения уровня сигнала, как правило, принимается 60 дБ (мкВ). Ослабляем сигнал на 20 дБ (мкВ) при помощи переходника-аттенюатора соответствующего номинала, тем самым, получая соответствующий условиям приема у большинства отечественных пользователей уровень сигнала 53-55 дБ (мкВ).





Как видим, разница в ОСШ на некоторых каналах может достигать до 10-15 дБ (при средней 5-8 дБ). Неплохой результат.

Попробуем ослабить сигнал еще на 10 дБ (мкВ), таким образом, получая на выходе 43-45 дБ (мкВ), выходящие за рамки минимально комфортного уровня.





Положительное влияние усилителя становится еще более заметным. Наблюдаемое увеличение ОСШ при таком уровне сигнала можно считать качественной разницей. Применение программных или аппаратных (например, при использовании TV-тюнера, оснащенного MPEG-кодером) средств шумоподавления в данном случае вполне может способствовать получению приемлемого качества изображения.

Отметим на удивление неплохое качество прилагаемого антенного удлинителя. Замена его на кабель LUXMANN SAT-802 не оказала заметного влияния на результаты измерений.

Выводы

Использование комплекта Simona PC AS в условиях неуверенного приема телевизионного сигнала может способствовать улучшению качества изображения, что подтверждается результатами тестирования. Благодаря питанию от разъема USB, данное устройство можно рекомендовать не только пользователям настольных систем, но и владельцам ноутбуков. Кроме того, безусловно, полезной возможностью следует считать наличие изолятора земли. В завершение, отметим, что Simona PC AS является доступным решением, рекомендуемая розничная цена составляет 363 р.

Автор выражает сердечную благодарность
разработчикам программы Line_View
Андрею Глазунову aka Drakon Rider и
Дмитрию Лавренову aka MIDIMaker


Выражаем благодарность компании «МИКРОТЕХ»
за предоставленный на тестирование усилитель
