EVGA nForce 650i Ultra 775 A1 — системная плата на базе чипсета NVIDIA nForce 650i Ultra


Как и в случае предыдущих чипсетов NVIDIA серии nForce 600i, первым до нас дошел представитель nForce 650i Ultra, являющийся по сути референсным образцом и поставляемый под торговой маркой EVGA. Все вы, наверное, помните, что именно такую схему продаж, аналогично рынку видеокарт, выбрала NVIDIA для материнских плат на своих новых чипсетах. Очевидно, что можно увидеть в продаже точно такие же платы, продаваемые под чисто «видеокарточными» брендами (XFX с полной копией рассматриваемой модели), а также более привычными, вроде Albatron, Biostar (у них, правда, в ассортименте пока только референсная модель на топовом nForce 680i SLI) и ECS (отметившегося копией референсной платы на nForce 680i SLI, но самостоятельно разработавшего модель на nForce 650i SLI). В то же время, производители первого звена предпочитают разрабатывать дизайн своих плат самостоятельно, пример чего мы недавно видели от Gigabyte.

Что же касается главной героини сегодняшнего обзора, она представляет собой довольно скромную, по сегодняшним функциональным меркам, модель. Действительно, плата лишена какой бы то ни было поддержки двух видеокарт (ни SLI, ни CrossFire), у нее нет второго сетевого контроллера и FireWire, а кроме того, она не реализует даже полной функциональности чипсета — имеет всего один разъем IDE на 2 устройства PATA, хотя nForce 650i Ultra позволяет иметь 2/4 соответственно. Зато плата предлагается по весьма пристойной (особенно в сравнении с nForce 680i SLI) цене, должна обеспечивать отличный разгон и с лихвой удовлетворяет потребности типичного пользователя, особенно с учетом наличия трех всегда доступных слотов PCI. Единственное, к чему имеет прямое отношение компания EVGA — две вариации платы, точнее, продажной единицы: одна и та же модель может упаковываться в фирменный черно-зеленый картон, иметь более содержательный комплект поставки и пожизненную гарантию (это как раз рассматриваемый сегодня вариант A1), а может, с черно-белой коробкой и двухлетней гарантией, продаваться на 10 долларов дешевле (это вариант T1).

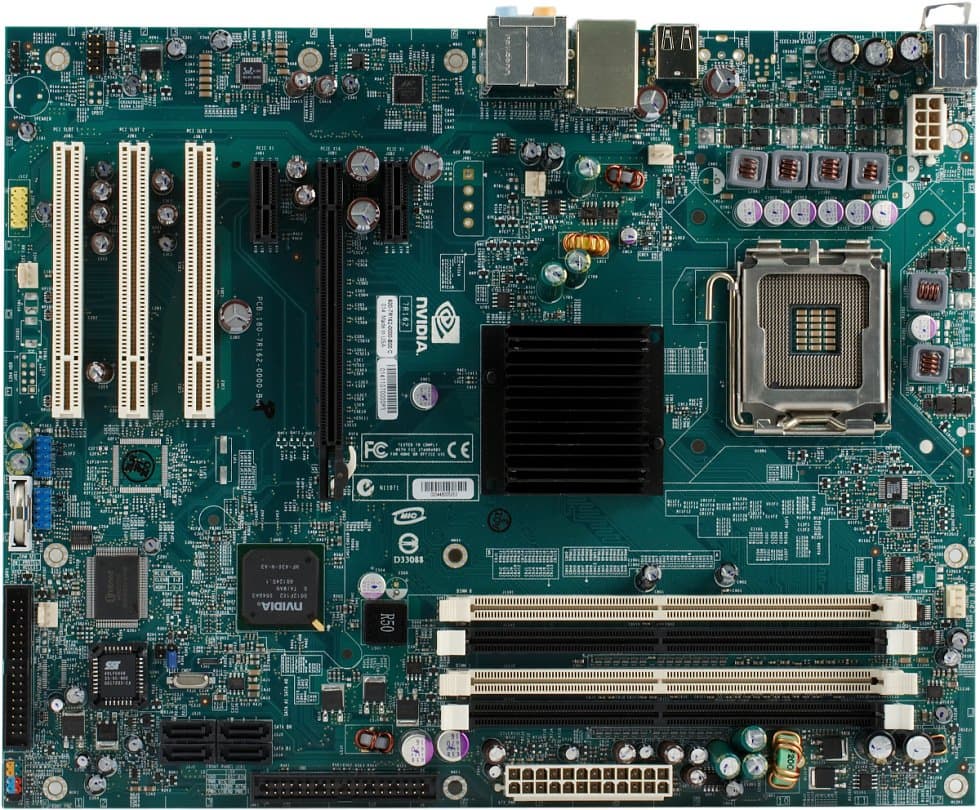

Разводка платы, хотя и удивляет наличием некоторых нераспаянных опций (удивляет, потому что других моделей в арсенале NVIDIA на этом чипсете [пока] нет) достаточно продумана: удачно взаимное расположение не только основных габаритных элементов, но и таких мелочей, как разъем для подключения кнопок и индикаторов передней панели корпуса (крайне неудобно размещенный на референсной плате nForce 680i SLI) и перемычки для сброса CMOS. Кроме того, как уже было сказано выше, на текстолите распаяны 3 слота PCI (не так уж мало, по сегодняшним меркам), причем никто не «покушается» на занимаемое ими пространство, ибо слот PCIEx16 всего один, и расположен он так, чтобы даже видеокарта с габаритной системой охлаждения в худшем случае перекрыла малополезный слот PCIEx1.

Также приятно радует 6-канальный импульсный стабилизатор напряжения питания процессора, использующий по 3 полевых транзистора на канал (при таком их количестве нет острой потребности в дополнительном охлаждении транзисторов), 7 качественных полимерных конденсаторов от Sanyo (серия SEPC) по 820 мкФ, а также 2 по 1000 мкФ от United Chemi-Con и 3 по 1800 мкФ на 16 В от Matsushita. Дополнительное внимание уделено стабилизатору напряжения для памяти, который использует индуктивные элементы и конденсаторы (2 полимерных по 470 мкФ, 3 по 1300 мкФ, 4 по 800 мкФ и др.) от тех же уважаемых Sanyo, United Chemi-Con, Nichicon и пр. Пожалуй, единственный (но существенный!) недостаток дизайна — это конструкция системы охлаждения: конечно, линейка плат смотрится стройнее, когда сложность системы охлаждения убывает с понижением статуса чипсета, но это все-таки не повод оставлять северный мост с таким скромным алюминиевым изделием, а горячий южный мост — вообще без радиатора! Нагреваются оба моста при работе весьма существенно, хотя наш обычный цикл тестов плата в открытом корпусе прошла без видимых проблем. Размер платы — 305×245 мм (полноразмерный ATX), крепление может осуществляться при помощи 10 винтов, все углы платы жестко зафиксированы.

Системный мониторинг (Winbond W83627DHG, по данным BIOS Setup)

  • Напряжение процессора, памяти, FSB, батарейки, +3,3 В, +3,3 В (Dual), +5 В, +12 В;
  • Частота вращения 3 вентиляторов;
  • Температура процессора (встроенным датчиком процессора);
  • Автоматическая регулировка частоты вращения процессорного вентилятора.

Для процессорного и одного из дополнительных вентиляторов можно задать частоту вращения вручную (в процентах от максимума); для процессорного, кроме того, доступна автоматическая регулировка. В последнем случае в качестве параметров можно задать значение максимально допустимой температуры (при ее достижении кулер раскручивается до максимальных оборотов) и значение желательной температуры, до превышения которой кулер будет вращаться с заданной (вручную, в процентах от максимума) скоростью.

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет S775, поддержка процессоров с частотой шины до 1333 МГц: Intel Core 2 Extreme/Quad/Duo, Pentium 4/XE, Pentium D/XE, Celeron D (результаты проверки на совместимость конкретных моделей не приводятся);
  • 4 разъема под DDR2 SDRAM DIMM (до 8 ГБ DDR2-533/667/800; поддерживается двухканальный режим работы при симметричном заполнении слотов обоих каналов); на сайте приведен постоянно обновляемый список проверенных на совместимость модулей;
  • 1 слот PCIEx16 для видеокарты;
  • 2 слота PCIEx1;
  • 3 слота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта, можно подключать обычный 20-контактный коннектор, но при этом не рекомендуется использовать мощные видеоускорители, не имеющие собственного разъема питания) и 8-контактный EPS12V для питания процессора (можно подключать стандартный 4-контактный коннектор ATX12V даже без переходника, хотя настоятельно рекомендуется применение БП с 8-контактным коннектором);
  • Разъем FDD;
  • 1 «чипсетный» разъем IDE (Parallel ATA) с поддержкой 2 устройств ATA133;
  • 4 «чипсетных» разъема SATA-II на 4 устройства SATA300, подключаемые диски можно объединить в RAID-массив уровней 0, 1, 0+1 и 5;
  • 2 разъема для подключения планок на 4 дополнительных порта USB;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения COM-порта на планке;
  • 5 разъемов для подключения вентиляторов (3 из них с возможностью контроля количества оборотов, для двух реализована функция прямого задания частоты вращения), для 4-контактного (процессорного) доступна автоматическая регулировка частоты вращения.

Помимо перечисленных, на плате присутствуют еще два разъема (один явно интерфейсный, возможно, IrDA; второй, скорее всего, конфигурационный, требует замыкания перемычкой), но их функциональность не описана. Что по-настоящему удивило, так это отсутствие разъема CD-In для подключения выхода звукового сигнала с CD/DVD-привода специальным кабелем. Действительно, дисководы давным-давно научились «цифровому чтению» Audio CD, когда аудиопоток передается по обычному IDE-шлейфу, а ОС Windows их столь же давно в этом поддерживают, но кто первым решится забить такую священную корову?.. Первой решилась NVIDIA.

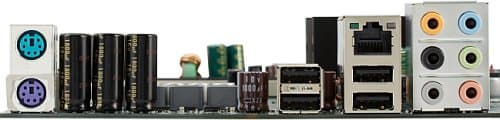

Задняя панель платы (слева направо, по блокам)

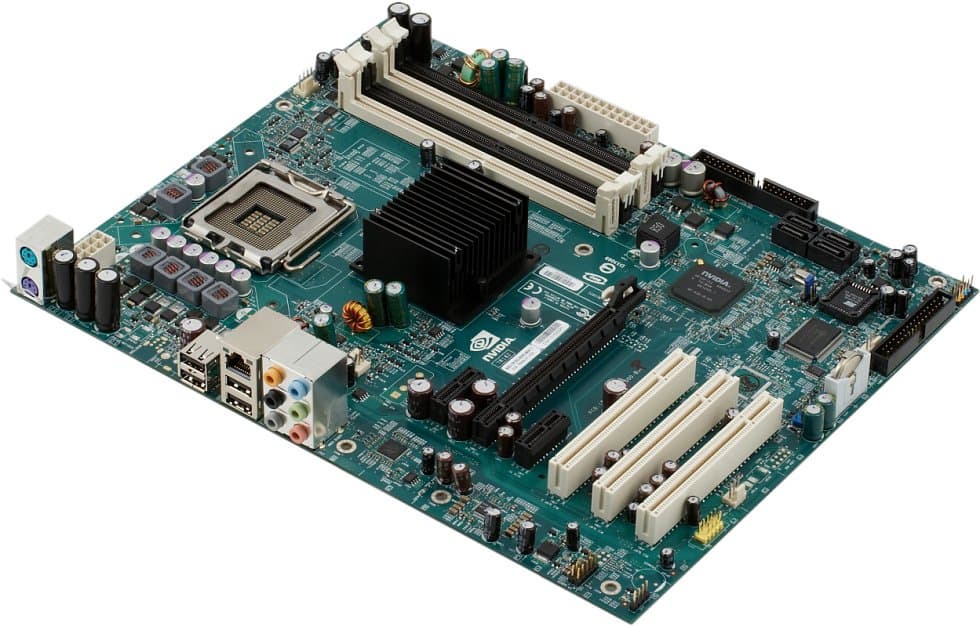

по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • 2 порта USB 2.0;
  • 2 порта USB 2.0 и 1 RJ-45 (Gigabit Ethernet);
  • 6 аналоговых аудиоразъемов: Line-In, Front, Mic-In, Side, Rear, Center+Sub.

Комплект поставки

  • Упаковка: стандартная для материнских плат EVGA/NVIDIA — большая коробка, сама плата упакована в прозрачный пластиковый контейнер;
  • Документация на английском языке: руководство пользователя и краткая инструкция по сборке системы;
  • Кабели: 4 SATA с переходниками-разветвителями питания на 4 устройства, 1 ATA 66 и шлейф для подключения дисковода — оба шлейфа «аэродинамические» (жилы кабеля скручены косичкой и затянуты в кембрик);
  • Планка на заднюю панель компьютера с 4 дополнительными портами USB;
  • Планка на заднюю панель компьютера с COM-портом;
  • CD с необходимыми драйверами и фирменными утилитами NVIDIA (из которых основной является nTune 5.0 — универсальная утилита для мониторинга и тонкой настройки плат на чипсетах NVIDIA).

Версия nTune с комплектного диска, равно как и последняя доступная версия с сайта производителя на данной плате не заработали. По прошлому опыту можно сказать, что эта утилита позволяет напрямую модифицировать настройки BIOS и изменять практически любой параметр (напряжения, рабочие частоты) системы в режиме реального времени под Windows.

Интегрированные контроллеры

  • Звуковой, на базе 10-канального (7.1+2) HDA-кодека Realtek ALC885, с возможностью подключения аудиосистем 7.1, с разъемом для подключения фронтальных аудиовходов/выходов;
  • Сетевой, на базе чипсета и PHY-контроллера Marvell 88E1116, с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet) и ряда фирменных технологий NVIDIA, включая аппаратный брандмауэр (подробнее см. в описании чипсета).

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0,01, −0,02Отлично
Уровень шума, дБ (А): −93,8Очень хорошо
Динамический диапазон, дБ (А): 93,3Очень хорошо
Гармонические искажения, %: 0,0017Отлично
Интермодуляционные искажения + шум, %: 0,0064Отлично
Взаимопроникновение каналов, дБ: −93,6Отлично
Интермодуляции на 10 кГц, %: 0,0069Отлично

Общая оценка: Отлично (подробнее). Использованный на плате аудиокодек представляет собой новейшую разработку Realtek, которая не предлагает поддержки «развлекательных» функций вроде кодирования в AC-3 на лету и разложения стереосигнала на 6/8 каналов, но зато имеет наивысшее среди продуктов этой компании качество аналогового ввода и вывода, что и подтверждается тестами в RMAA. Впрочем, наиболее интересен примененный кодек своей поддержкой проигрывания защищенного контента (HDCP), что позволяет, при использовании соответствующих версий программных плееров, выводить звук по цифровым интерфейсам в полном качестве.

Настройки

С помощью перемычек и переключателейПеремычка для очистки содержимого CMOS
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixВозможность отключения специфических функций процессора+кэш и ядра процессора (индивидуально), Hyper-Threading, Execute Disable Bit, Thermal Control (TM1 и TM2 по отдельности), Enhanced Halt State, Virtualization Technology, Intel SpeedStep
Настройки таймингов памяти+CAS Latency, RAS# to CAS# Delay, Row Precharge, Min RAS# Active Time, Command Per Clock, tRRD, tRC, tWR, tWTR, tREF
Выбор частоты работы памяти+Linked (увеличивать пропорционально частоте FSB, выбрав делитель из нескольких доступных значений) или задать желаемую частоту в интервале 400—1400 МГц с шагом 1 МГц (в реальности шаг значительно крупнее и может составлять до 80 МГц)
Возможность задания частоты для периферийных шин+PCI-E (для единственного слота PCIEx16): 100—200 МГц с шагом 1 МГц;
HT (между мостами чипсета): ×1, ×2, ×3, ×4, ×5 к опорной частоте (отдельно для обоих направлений передачи данных)
Ручное распределение прерываний по слотам-
Изменение частоты FSB+400—2500 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+
Изменение напряжения ядра процессора+Auto, 0,80000—1,60000 В с шагом 0,00625 В и индикацией текущего значения
Изменение напряжения памяти+Auto, 1,8—2,1 В с шагом 0,1 В и индикацией текущего значения
Изменение напряжения чипсета+для северного моста: Auto, 1,2—1,5 В с шагом 0,1 В и индикацией текущего значения
Изменение напряжения FSB+Auto, 1,2—1,4 В с шагом 0,1 В и индикацией текущего значения

Использовалась версия BIOS от 30.03.2007, как последняя из доступных на момент тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Плата позволяет по нажатию определенной клавиши в момент прохождения процедуры POST вызвать меню для выбора загрузочного устройства, что дает возможность с удобством выполнить разовую загрузку, например с CD-привода, не производя соответствующих изменений в BIOS Setup. В BIOS платы интегрирована утилита AwardFlash, позволяющая перепрошить BIOS с дискеты, которую для этого не требуется делать системной.

Производительность

Конфигурация тестовых стендов:

  • Процессор: Intel Core 2 Duo 6600 (2,4 ГГц)
  • Память: 2 модуля по 1 ГБ Corsair TWIN2X2048-8500C5 (тестировалась в режиме DDR2-800 с таймингами 4-4-4)
  • Видеокарта: ATI Radeon X1900 XTX, 512 МБ
  • Жесткий диск: Seagate Barracuda 7200.7 (SATA, 7200 об/мин)
  • БП: HiPro W460GC31
  • ОС: Windows XP SP2

По результатам наших предыдущих исследований, можно предположить, что по скорости работы с памятью северные мосты всех чипсетов серии nForce 600i абсолютно идентичны. Проверим, сравнив с платой на топовом чипсете серии — EVGA nForce 680i SLI 775 A1.

Тест EVGA nForce 680i SLI 775 A1 EVGA nForce 650i Ultra 775 A1
Архивирование в 7-Zip, мин:сек 4:07 4:10
Кодирование MPEG4 (XviD), мин:сек 3:37 3:37
FarCry (Low@640×480), fps 365 361
FarCry (Highest@1600×1200), fps 152 152
Doom 3 (Low@640×480), fps 218 216
Doom 3 (Highest@1600×1200), fps 121 121

Как мы и ожидали, более чем на 1% платы друг от друга не отличаются.

Итог

В итоге нашим глазам предстала скромная по функциональности модель, реализующая, тем не менее, большинство необходимых простым покупателям функций. При этом в безусловные плюсы плате идут: ее невысокая стоимость, хорошие возможности для разгона и настройки системы, производительность в штатном режиме («на уровне мировых стандартов»), грамотный дизайн. Если еще решить проблемы с охлаждением чипсета (или не обращать на них внимание), то модель может быть рекомендована к покупке широким народным массам, причем вовсе не обязательно именно в коробке от EVGA.

Средняя текущая цена (количество предложений) этой модели в московской рознице: Н/Д(0)

Эта модель на сайте производителя

Плата предоставлена на тестирование производителем
