ECS NF650iSLIT-A — системная плата на базе чипсета nForce 650i SLI


  • Чипсет nForce 650i SLI (применен северный мост C55 и южный MCP51)

Компания ECS присутствует на рынке материнских плат в первую очередь как производитель недорогих моделей средней и минимальной функциональности (за исключением серии Extreme). На таких платах часто собирают недорогие компьютеры для офиса.

Сегодня мы рассмотрим системную плату, которая вроде бы относится к продуктам нижней ценовой категории по всем параметрам, но обладает поддержкой SLI. И конечно, к плюсам данной модели (хотя заслуга в этом только выбранного чипсета) относится «родная» поддержка IDE-устройств, чем, к сожалению, не могут похвалиться всё увеличивающие свое присутствие на рынке платы на Intel 965. Плата собрана на стеклотекстолите фиолетового цвета, на ней есть места под разъемы, которые производитель решил не устанавливать (LPT-порт, контроллер FireWire с разъемами и пр.). Последнее, возможно, свидетельствует о намерении компании позже выпустить в этой линейке плат модели с расширенной функциональностью, но на текущий момент на nForce 650i SLI у ECS только одна модель.

С выходом плат на базе чипсетов серии nForce 600i стала заметной тенденция выпуска моделей, не просто основывающихся на референсном дизайне, но полностью его воспроизводящих (попросту говоря, речь идет о продаже под своей маркой референсных плат, разработанных инженерами NVIDIA и производимых по контракту для этой компании сторонним производителем). ECS уже представила такую модель на топовом nForce 680i SLI, но официального продукта на базе nForce 650i SLI от калифорнийцев в продаже еще нет, и, по-видимому, рассматриваемая сегодня плата действительно спроектирована не в NVIDIA. В пользу данной версии говорит, в первую очередь, механизм переключения режимов работы слотов для графики — а точнее, отсутствие такого механизма: оба слота всегда работают со скоростью x8, что вряд ли допустила бы компания, столь усиленно доказывающая преимущества режима x16+x16 над x8+x8 в SLI.

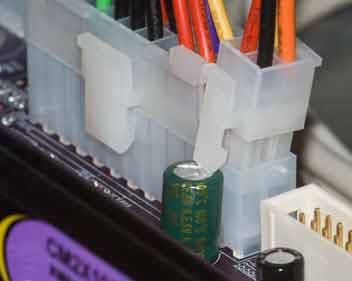

Разводка платы (при ее-то небогатой функциональности) в целом достаточно удобна, но есть несколько неудачных моментов компоновки: например, немного затруднен доступ к модулям памяти при установке длиннопрофильной видеокарты, хотя все же при замене памяти извлекать видеоускоритель из слота необязательно. Также следует отметить, что на плате применен стандартный 24-контактный разъем питания ATX 2.2, однако расположен он вплотную к «бочонку»-конденсатору, так что при использовании коннекторов питания с 20+4 контактами (встречающихся у некоторых достаточно дорогих блоков питания и позволяющих использовать такой БП со старыми материнскими платами) появляется проблема с подключением 4-контактного коннектора: направляющая защелка упирается в этот конденсатор. Также к проблемам разводки стоит отнести и размещение перемычки для очистки CMOS, которая расположена между двумя разъемами IDE: при подключении двух IDE-шлейфов добраться до перемычки можно только с помощью пинцета. 3 слота PCI делают рассматриваемую модель хорошим выбором для владельцев карт расширения с этим интерфейсом, хотя нужно отметить, что при организации SLI один из слотов PCI, скорее всего, окажется недоступен. Отметим, что инженеры ECS сэкономили значительные усилия по разработке и много места при внедрении переключателя режимов работы слотов PCIEx16 (как мы уже отмечали выше, в данном случае никакого переключателя нет вообще).

Охлаждение северного моста активное, южного моста пассивное, причем радиаторы на обоих очень малы. В штатном режиме система работала стабильно, особых проблем с температурой не зафиксировано. Импульсный стабилизатор напряжения питания процессора — четырехканальный, по 3 полевых транзистора на канал, с низкопрофильными полимерными конденсаторами серии SEPS (наиболее дорогие и качественные от Sanyo) в количестве 9 штук (по 820 мкФ, на 2,5 В), а также 4 стандартного размера по 1800 мкФ (на 16 В) от гораздо менее именитой JPCon. Кроме того, уделено должное внимание стабилизатору напряжения для памяти, который включает 6 качественных конденсаторов по 6300 мкФ на 6,3 В производства Sanyo, 2 по 1800 мкФ на 16 В (JPCon) и использует индуктивные элементы. Очень приятно отметить, что даже в платы среднего ценового диапазона ECS стала устанавливать одни из самых дорогих и качественных конденсаторов, так что ситуация с основными цепями питания на плате меняется в лучшую сторону. Наконец-то компания начала заботиться о качестве и надежности. Размер платы — 305×245 мм (полноразмерный ATX), крепление осуществляется при помощи 9 винтов, все углы жестко зафиксированы.

Системный мониторинг (микросхема Winbond W83627DHG, по данным BIOS Setup и утилит под Windows)

  • Напряжение процессора, памяти;
  • Частота вращения 2 вентиляторов;
  • Температура процессора (встроенным датчиком процессора) и платы.

В настройках BIOS также есть возможность включить автоматическое управление скоростью вращения процессорного вентилятора (задать порог срабатывания, температурный допуск и значение желаемой скорости вращения), но на практике оказалось, что эта опция не работоспособна.

Информацию, снятую с датчиков напряжения, температуры и частоты вращения, можно посмотреть в BIOS Setup или специальными утилитами в Windows (кроме NVIDIA nTune можно отметить, например, SpeedFan, а также последние версии RightMark CPU Clock Utility, позволяющие снимать показания непосредственно с цифровых датчиков температуры в ядре Intel Core 2). В данном случае SpeedFan 4.32 позволил отслеживать показания еще нескольких датчиков скорости вращения вентиляторов. До сих пор остается не вполне ясной ситуация с «переводом» показаний интегрированного цифрового термометра процессора в «обычные» значения его температуры. Можем отметить лишь, что в данном случае отличие между показаниями непосредственно с ядра процессора и с датчика температуры в микросхеме мониторинга составляло около 20 градусов (в SpeedFan; в RMClock — более 30).

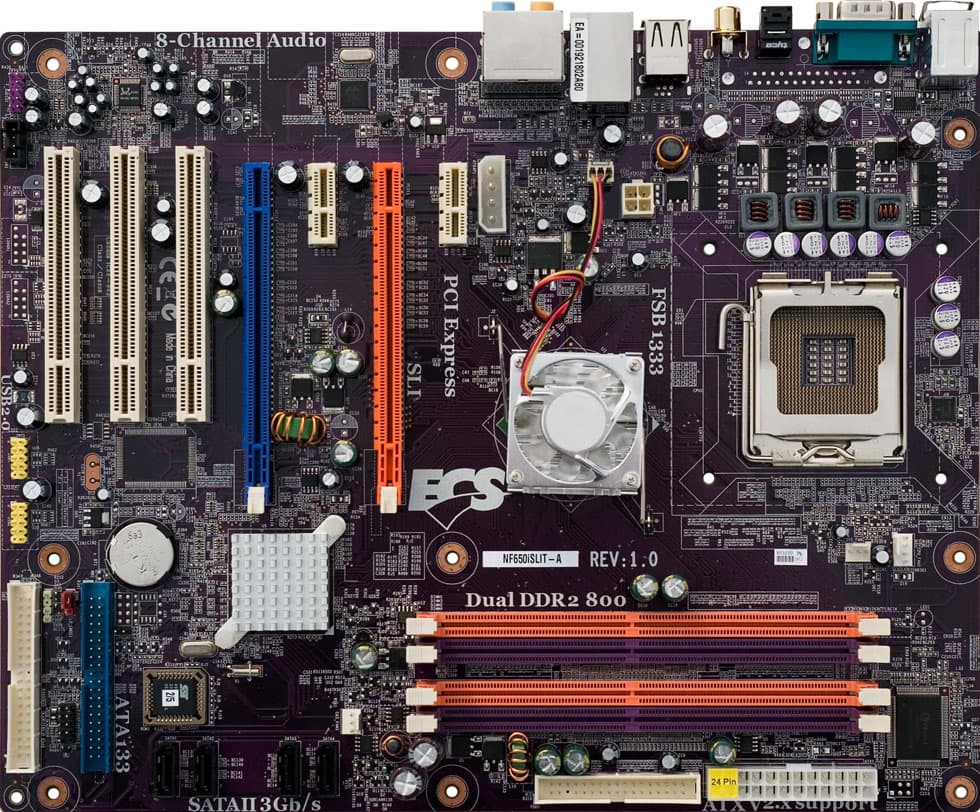

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 775, поддержка процессоров: Intel Core 2 Duo/Quad/Extreme, Pentium 4/D/Extreme, Celeron D, включая поддержку частоты процессорной шины 1333 МГц);
  • 4 разъема под DDR2 SDRAM DIMM (до 32 ГБ DDR2-400/533/667/800; поддерживается двухканальный режим работы при симметричном заполнении слотов обоих каналов; список сертифицированных модулей приведен в руководстве пользователя);
  • 2 слота форм-фактора PCIEx16 для видеокарт: оба всегда работают со скоростью x8, в том числе при включении режима SLI (x8+x8), режим CrossFire не поддерживается;
  • 2 слота PCIEx1 (отключаются при задействовании второго слота для графики);
  • 3 слота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта), 4-контактный ATX12V для питания процессора и один периферийный ATX-разъем, для возможности использования мощных видеокарт или двух видеоускорителей в режиме SLI;
  • Разъем FDD;
  • 2 «чипсетных» разъема IDE (Parallel ATA) с суммарной поддержкой 4 устройств ATA133;
  • 4 «чипсетных» разъема SATA-II на 4 устройства SATA300, из дисков можно организовать RAID-массив уровней 0, 1, 0+1 и 5;
  • 2 разъема для подключения планок на 4 дополнительных порта USB (питание +5 В подается на планки через предохранитель);
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем CD-In для подключения звукового выхода CD/DVD-привода;
  • 4 разъема для подключения вентиляторов (один занят кулером северного моста чипсета), для 4-контактного (процессорного) реализована функция автоматического управления скоростью вращения.

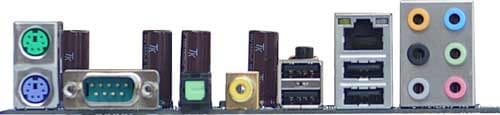

Задняя панель платы (слева направо, по блокам)

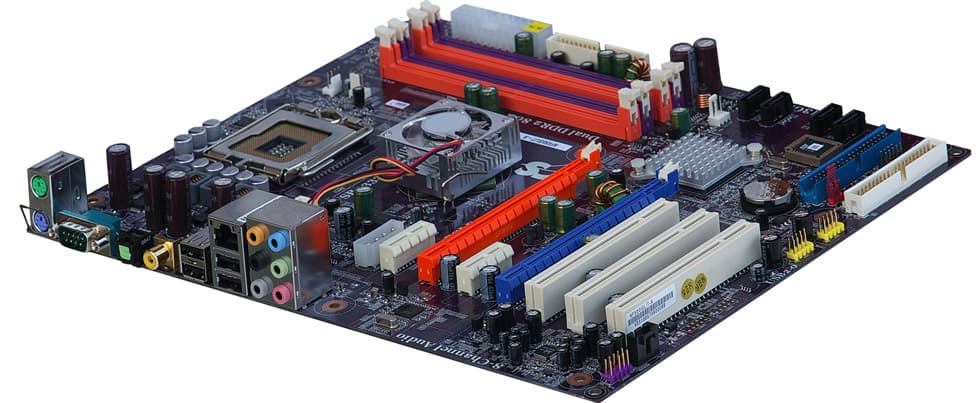

по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • 1 COM;
  • 2 S/PDIF-Out (коаксиальный и оптический);
  • 2 порта USB 2.0;
  • 2 порта USB 2.0 и 1 RJ-45 (Gigabit Ethernet);
  • 6 аналоговых аудиоразъемов (Line-In, Front, Mic-In, Side, Rear, Center+Sub).

Комплект поставки

  • Упаковка: белая, ярко раскрашенная коробка среднего размера;
  • Документация: руководство пользователя на английском языке и глянцевый разворачивающийся листок — пошаговое руководство по сборке и подключению компьютера на нескольких языках, в том числе и на русском;
  • Кабели: 1 SATA, 1 ATA66 и шлейф для подключения дисковода;
  • SLI-мост для соединения видеоадаптеров в режиме SLI;
  • Планка-держатель на заднюю панель компьютера, которая жестко фиксирует SLI-мост;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • Компакт-диск с утилитами и драйверами.

Набор фирменных утилит отсутствует, но на компакт-диске компания ECS предлагает следующие бесплатные утилиты сторонних производителей:

  • NVIDIA nTune 5.0 — универсальная утилита для мониторинга и тонкой настройки плат на чипсетах NVIDIA (последняя доступная версия на плате работает, но с большим количеством неточностей и ошибок);
  • ProMagicPlus — программа для управления дисковыми разделами и мультизагрузкой, а также резервного копирования данных (эта утилита корректно так ни разу и не заработала).

Интегрированные контроллеры

  • Звуковой контроллер на базе 7.1-канального HDA-кодека Realtek ALC883, с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов и разъемами S/PDIF-Out (коаксиальным и оптическим);
  • Сетевой, с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet), на базе оконечной микросхемы (PHY-контроллера) Marvell 88E1116-NNC1 и интегрированного в чипсет MAC-контроллера NVIDIA.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0,15, -0,16Очень хорошо
Уровень шума, дБ (А): -93,2Очень хорошо
Динамический диапазон, дБ (А): 93,2Очень хорошо
Гармонические искажения, %: 0,0046Очень хорошо
Интермодуляционные искажения + шум, %: 0,0079Отлично
Взаимопроникновение каналов, дБ: -92,0Отлично
Интермодуляции на 10 кГц, %: 0,0086Очень хорошо

Общая оценка: Очень хорошо (подробнее).

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычка для защиты BIOS от записи
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixВозможность отключения специфических функций процессора+CPU L1&L2 Cache, CPU L3 Cache, Thermal Management, Hyper-Threading, Execute Disable Bit, Enhanced SpeedStep, Virtualization Technology
Настройки таймингов памяти+CAS Latency, RAS# to CAS# Delay, Row Precharge, Min RAS# Active Time, Command Per Clock, TRRD, TRC, TWR, TWTR, TREF
Выбор частоты работы памяти+Linked (увеличивать пропорционально частоте FSB) или задать желаемую частоту в интервале 400—1400 МГц с шагом 1 МГц (в реальности шаг значительно крупнее и может составлять до 60 МГц)
Возможность задания частоты для периферийных шин+PCI-E (только 1-й слот): 100—131 МГц с шагом 1 МГц;
HT (между мостами чипсета): ×1, ×2, ×3, ×4, ×5 к опорной частоте
Ручное распределение прерываний по слотам-
Изменение частоты FSB+400—2500 МГц, с шагом 1 МГц
Изменение коэффициента умножения процессора+
Изменение напряжения ядра процессора+Auto, 0,85000—1,60000 В с шагом 0,00625 В и индикацией текущего значения
Изменение напряжения памяти+1,85—2,20 В с шагом 0,05 В и индикацией текущего значения
Изменение напряжения FSB+1,20—1,40 В с шагом 0,05 В и индикацией текущего значения
Изменение напряжения чипсета+для северного моста: 1,20—1,50 В с шагом 0,05 В и индикацией текущего значения

Использовалась версия BIOS от 05.02.2007, как единственная на момент тестирования, в вышедшей позже версии от 07.03.07 лишь обновлен список микрокодов процессоров для корректной поддержки новых моделей. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась. При включении плата позволяет выбрать устройство для загрузки ОС по нажатию клавиши F11, что дает возможность с удобством выполнить разовую загрузку, например с CD-привода, не производя соответствующих изменений в BIOS Setup. Традиционно для плат на последних чипсетах NVIDIA, в BIOS Setup доступно включение функции NVIDIA GPU Ex, оптимизирующей работу с видеокартами этой компании, а вот от LinkBoost производитель по некоторым причинам решил отказаться.

Производительность

Конфигурация тестовых стендов:

  • Процессор: Intel Core 2 Duo E6600 (2,4 ГГц)
  • Память: 2 модуля по 1 ГБ Corsair CM2X1024-9136C5D (тестировалась в режиме DDR2-800, тайминги 4-5-4-1T для платы ECS и 4-4-4-1T для платы eVGA/NVIDIA)
  • Видеокарта: Sapphire ATI Radeon X1900 XTX, 512 МБ GDDR3
  • Жесткий диск: Seagate Barracuda 7200.7 (SATA, 7200 об/мин)
  • БП: HiPro W460GC31
  • ОС: Windows XP SP2

Недавнее тестирование платы на nForce 680i LT SLI показало идентичность контроллера памяти в разных чипсетах nForce 680i. Тем любопытнее было сравнить с ними младший чипсет с поддержкой SLI в линейке. К сожалению, плата отказалась выставить тайминг TRCD менее 5, но регистрируемого влияния на производительность данный факт оказать не может.

Тест ECS NF650iSLIT-A eVGA nForce 680i SLI
Архивирование в 7-Zip, мин:сек 04:11 04:07
Кодирование MPEG4 (XviD), мин:сек 03:38 03:37
Unreal Tournament 2004 (Low@640×480) 81,3 81,2
FarCry (Low@640×480), fps 361 365
FarCry (Highest@1600×1200), fps 149 152
Doom 3 (Low@640×480), fps 214 218
Doom 3 (Highest@1600×1200), fps 121 121

Тестирование отчетливо продемонстрировало, что заметной разницы между платами нет (менее 2% в худшем случае) — по скоростным показателям чипсет nForce 650i SLI может составить уверенную конкуренцию как старшим чипсетам своей линейки, так и всем прочим конкурентам (из которых основным следует считать Intel 965). Правда, неисследованным остался вопрос с производительностью SLI-режима (напомним, тут у обоих 680i SLI преимущество в поддержке конфигурации x16+x16 против x8+x8 у 650i SLI), но этот специфический аспект (хотя и на иной платформе) достаточно подробно изучен в статьях нашего раздела «Видеосистема».
