ASUS P7P55D-E Premium — системная плата на базе чипсета Intel P55


Галерея фотографий платы

Мы уже рассмотрели несколько плат ASUS из серии P7P55D на чипсете P55, а в ближайшее время, конечно, рассмотрим еще несколько, уже на новых, «интегрированных» чипсетах H55/H57. Сейчас, однако, мы снова получили на тесты модель на P55 — P7P55D-E Premium. Чем она интересна? Название платы (суффикс -E) подсказывает, что это представитель обновленной серии. Действительно, компания «перевыпустила» почти все модели в линейке, добавив поддержку давно ожидавшихся (и даже обещанных еще к моменту анонса P55 и плат на нем) периферийных интерфейсов USB 3.0 и SATA-III. Итак, встречайте топового представителя «второй волны».

Реализация SATA-III и USB 3.0

Собственно, предшественница рассматриваемой сегодня модели, топовая (но не из экстремальной серии) P7P55D Premium, и без того имела поддержку SATA-III (хотя во всех остальных платах «первой волны» компания от таковой отказалась), а также имела разводку под контроллер USB 3.0 (тут точных причин отказа от реализации мы не знаем). Как топовая модель, P7P55D Premium проектировалась с «серьезной» поддержкой SATA-III изначально, обеспечивая максимально возможную скорость подключения единственному имевшемуся на тот момент контроллеру этого интерфейса. Дело в том, что контроллер (Marvell 88SE9123) рассчитан на подключение к одной линии PCI Express. И хотя изменить этот факт не в силах производителей плат, вроде ASUS, они могут по крайней мере позаботиться о том, чтобы эта линия работала в режиме PCI-E 2.0, обеспечивая пропускную способность 500/500 МБ/с, а не 250/250, как у линии первой версии стандарта.

Откуда же взять поддержку PCI-E 2.0 на платах с современными чипсетами Intel? Напомним, что P55/H55/H57 предлагают 8 линий PCI Express, формально соответствующих второй версии стандарта, но скорость при этом обеспечивающих лишь на уровне первой версии — 250/250 МБ/с. Дешевые платы «второй волны» решают вопрос минимальными средствами, предлагая владельцу компьютера добровольно пожертвовать скоростью слота PCI Express x16, выбрав соответствующий режим в настройках BIOS. После этого процессор (в который и интегрирован контроллер PCI-E 2.0) конфигурируется для поддержки двух слотов для графики (x8+x8), но реально 8 линий PCI Express не выделяются второму слоту, а используются для подключения высокоскоростных контроллеров периферии. Очень кстати тут оказывается и реализация на платах USB 3.0 — вдвое больше аргументов за «урезание» видеокарты. (Впрочем, реально ощутить незначительное уменьшение скорости от работы видеокарты в слоте PCI Express 2.0 x8 смогут лишь владельцы самых топовых ускорителей.)

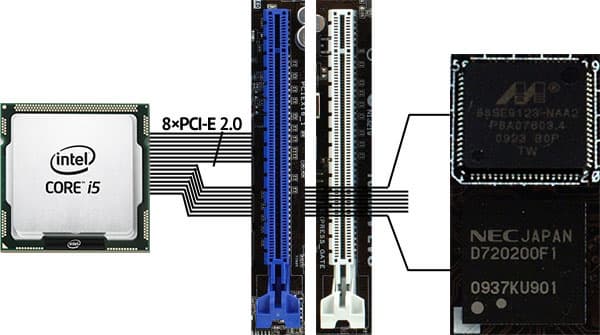

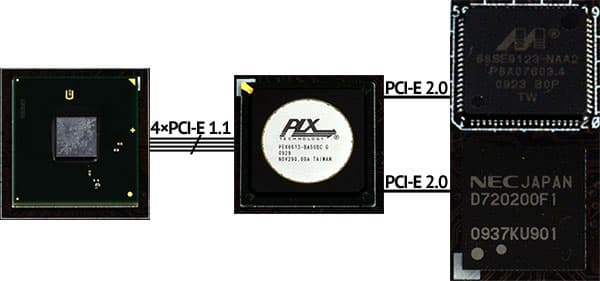

Для P7P55D Premium, а теперь и для P7P55D-E Premium применяется более изящное решение: ресурсы видеокарт остаются нетронутыми, для подключения контроллеров используются линии чипсета. Просто предварительно 4 таких линии подводятся к коммутатору PLX PEX8613, на двух других портах которого имеем по полноценной линии PCI-E 2.0. Другой вопрос, насколько на сегодня востребована пропускная способность новых периферийных стандартов, но, по крайней мере, в случае плат ASUS P7P55D/-E Premium можно уверенно утверждать, что контроллер передает данные со скоростью до 500 МБ/с в любую сторону.

В том же, что касается выбора конкретных контроллеров, реализующих новые интерфейсы, ASUS ничем не удивляет. Да и не может удивить, потому что на текущий момент сертификацию прошло всего по одному семейству решений — это как раз примененные на этой и всех остальных платах NEC µPD720200 (USB 3.0) и Marvell 88SE9123 (SATA-III). Разве что можно было взять RAID-модификацию контроллера Marvell на 2 порта SATA600, но это на сегодняшний день будет выглядеть откровенным издевательством над покупателем.

Примененная на топовых платах ASUS схема подключения высокоскоростных периферийных контроллеров является наилучшей, что само по себе заслуживает отметки в графе преимуществ. Ну а с учетом прочих особенностей расматриваемого сегодня решения, мы полагаем возможным наградить ASUS P7P55D-E Premium за оригинальный дизайн.

Особенности платы

С учетом указанной выше разницы в реализации USB 3.0, платы P7P55D Premium и P7P55D-E Premium друг от друга вообще не отличаются. Более того, новинка очень похожа и на описанную нами ранее P7P55D Deluxe, изменения в разводке и функциональности продиктованы лишь использованием коммутатора PCI Express и соответствующим перераспределением периферийных линий чипсета, в результате чего топовая плата имеет всего два слота PCI Express x16 — вещь небывалая! Ну как, скажите, пускать пыль в глаза покупателям, если ты не можешь предложить им установку хотя бы четырех видеокарт?!. Вариантов, однако, никаких, потому что оставшихся 4 линий чипсета едва хватает на подключение прочих периферийных контроллеров и двух слотов PCIEx1.

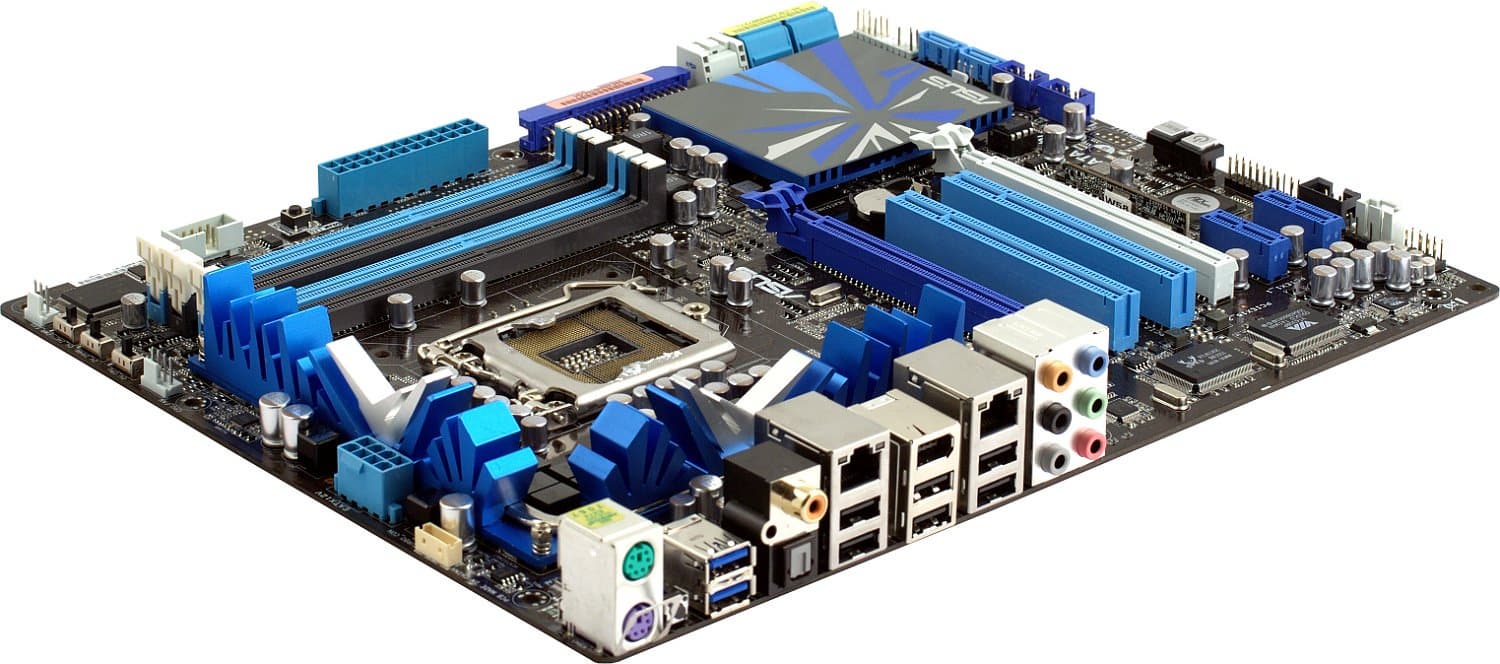

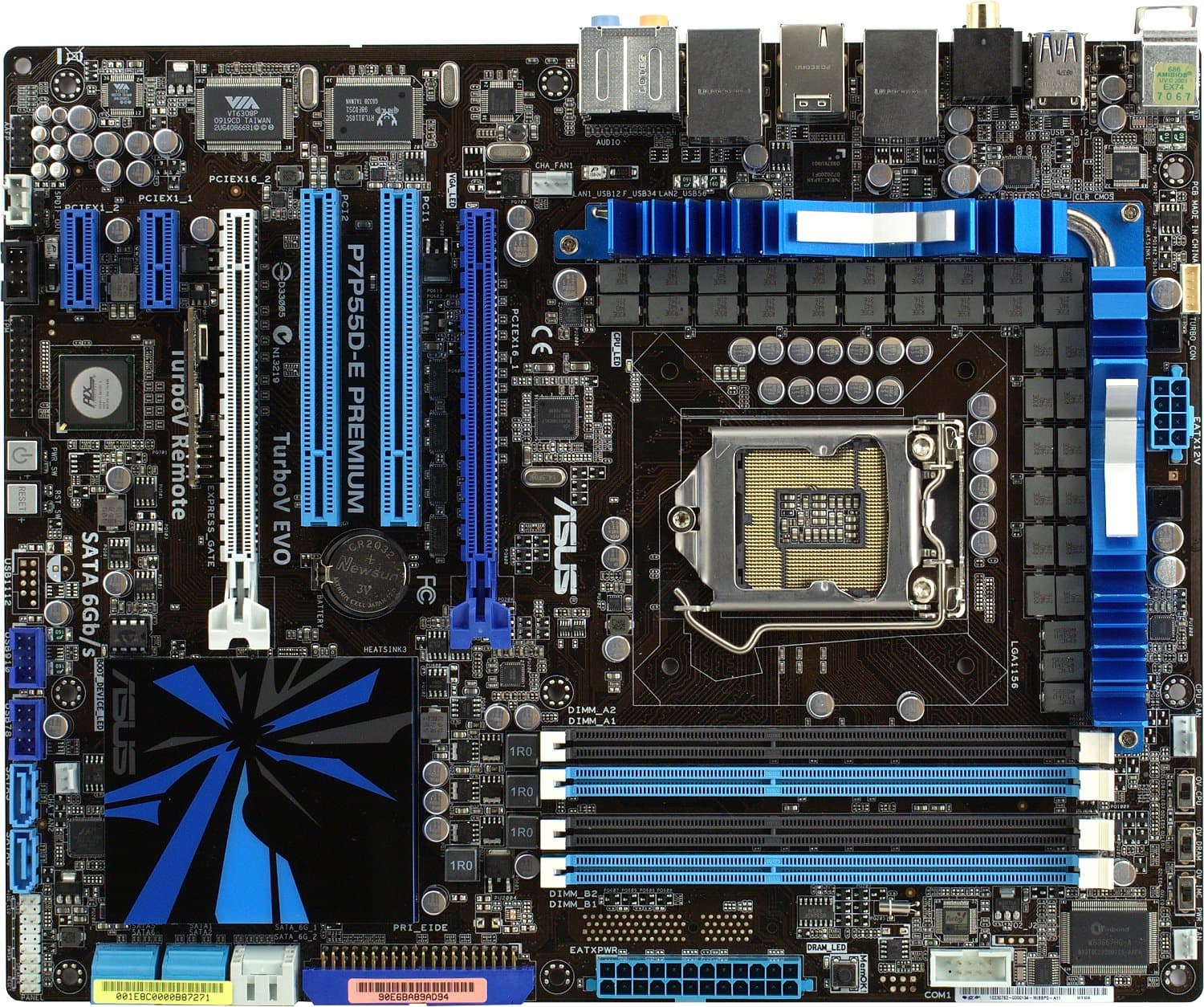

Дизайн печатной платы при этом остается совершенно обычным. Седьмым слотом расширения инженеры пожертвовали (опять-таки, на лишний слот PCIEx1 просто физически не хватает линий), а на освободившееся пространство в центре текстолита немного сдвинуты процессорный сокет и разъемы для модулей памяти. По правому же краю платы размещены предназначенные экстремальным оверклокерам переключатели для повышения напряжения на ключевых компонентах выше обычного, разъем питания процессора и разъем для подключения модуля TurboV Remote. Использовать их не слишком просто, особенно с учетом радиаторов, охлаждающих компоненты цепи питания процессора, но, к счастью, абсолютному большинству пользователей они не понадобятся более одного раза. Плата умеренно консервативна, предлагая 2 слота PCI, разъем IDE и даже разъем для подключения COM-порта на планке. Впрочем, от поддержки флоппи-дисковода все же отказались. Уложенные набок разъемы SATA и PATA, а также низкий широкий радиатор на чипсете позволят установить любые карты расширения и не будут препятствовать подключению кабелей.

На текстолите нашлось место для нескольких приятных мелочей, упрощающих жизнь владельцам современных плат ASUS. Фиксаторы на разъемах DIMM с одной стороны не имеют подвижных частей, что облегчает установку и извлечение модулей памяти, а также требует меньше свободного места по сторонам. Кнопки на краю платы позволяют быстро включить и перезагрузить систему в период сборки и тестирования, а у полностью собранного компьютера можно легко очистить CMOS с помощью кнопки, выведенной на заднюю панель. Проблемы при загрузке системы помогают диагностировать 4 набортных светодиода, загорающихся по одному при проблемах с процессором, памятью, видеокартой и загрузочным устройством. Кроме того, плата реализует фирменную технологию MemOK!, которая упростит процедуру установки модулей памяти, если те не способны работать при текущих настройках в BIOS Setup: достаточно при загрузке нажать одноименную кнопку, чтобы запустить процесс автоматического перебора настроек памяти вместо «грубого» сброса CMOS.

В комплекте рассматриваемой платы имеется интересный пульт TurboV Remote для «дистанционного» (ограниченного длиной кабеля) управления фирменными утилитами компании. О нем мы подробно рассказывали в обзоре P7P55D Deluxe. Также плата, конечно, реализует фирменную технологию Express Gate, причем, как топовая модель, ее старшую разновидность — Express Gate SSD с интегрированным на текстолит флеш-накопителем. Напомним, что Express Gate позволяет при старте компьютера быстро загрузить специальную оболочку Splashtop (на основе Linux) вместо полноценной загрузки основной рабочей ОС. В результате буквально через пару секунд после включения системы вы получите доступ к нескольким базовым функциям: брожению по интернету, общению в IM-сетях и при помощи Skype и пр. — эдакий интернет-киоск. Подробнее о крайне незначительных преимуществах и существенных недостатках технологии вы можете прочитать в нашем обзоре P5Q Deluxe.

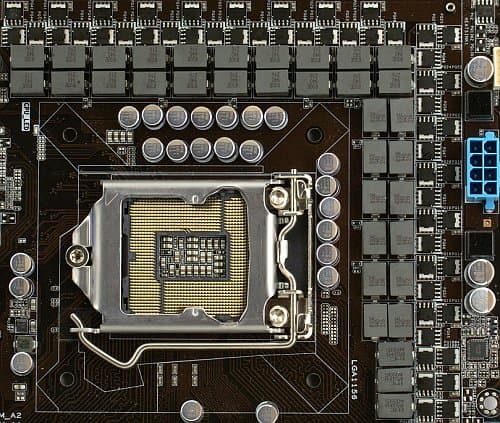

Стабилизатор питания процессора выполнен по топовой схеме с 48 «гибридными каналами», что бы это ни значило. Расшифровывается схема как 32+3 (32 канала для ядра процессора и 3 канала для Uncore-логики, включая контроллер памяти), плюс некие фантомные улучшения от использования технологии T.Probe. Технология управляется выделенным контроллером и теоретически балансирует нагрузку между разными каналами ШИМ-конвертера питания таким образом, чтобы их загрузка и температура были примерно одинаковы (температура контролируется той же микросхемой). Поскольку никаких деталей реализации, не говоря уж о документации на контроллер, ASUS не предоставляет, судить о работе T.Probe мы можем только по невнятной визуализации процесса при помощи одноименной фирменной утилиты. Нас эта абстрактная живопись не впечатляет.

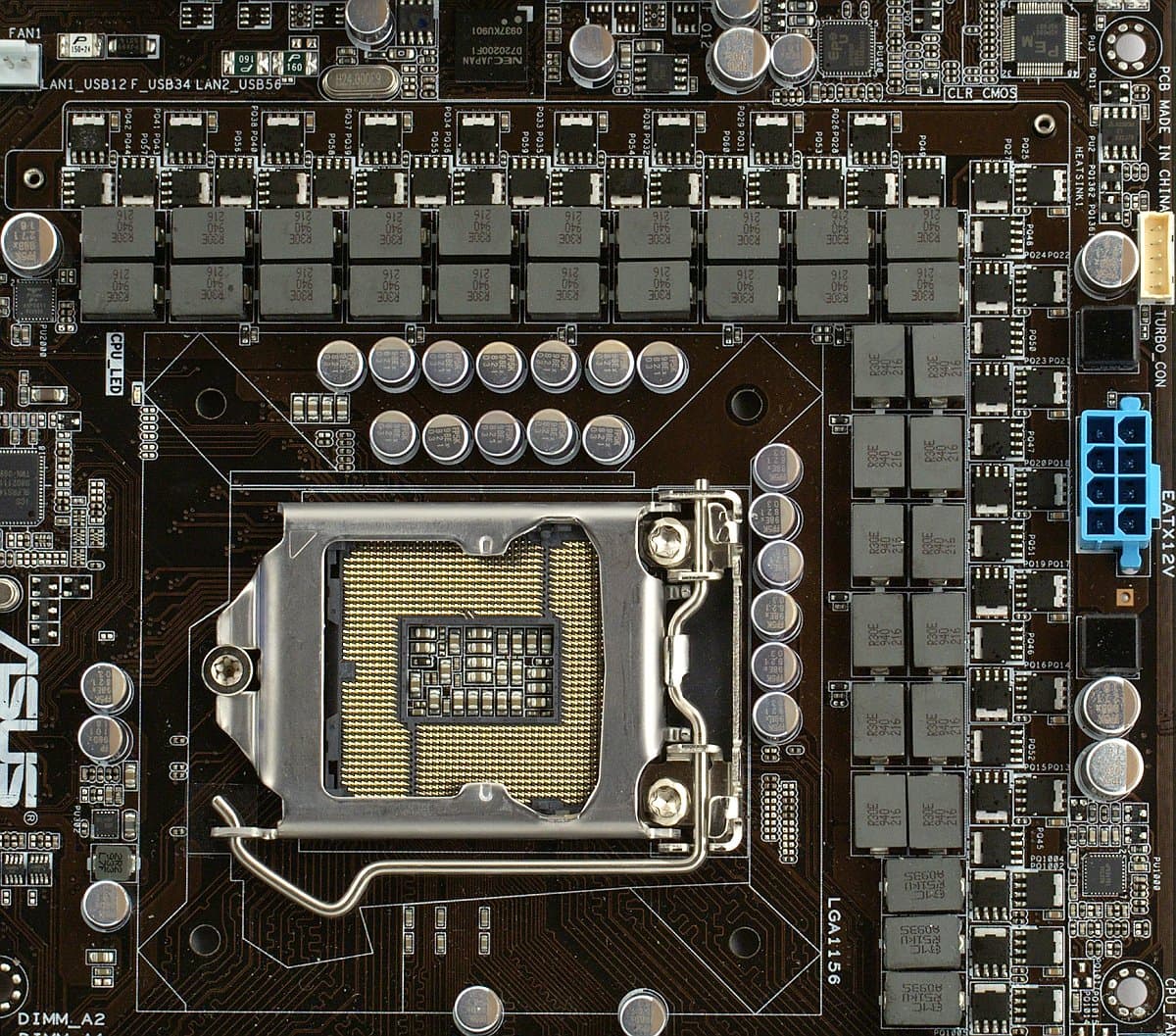

Если обратиться к реальной схемотехнике, насколько позволяет поверхностный осмотр текстолита, можно заключить, что ШИМ-контроллер использует все-таки 16 каналов для ядра процессора, но схема сложнее традиционной: с двумя дросселями и тремя полевыми транзисторами на канал (в конвертере питания Uncore-логики используется по одному дросселю и два полевика на канал). Впрочем, даже и простую 16-канальную схему безусловно можно признать достаточно/избыточно сложной, и реальное значение такой реализации понижающего стабилизатора напряжения не в том, что под максимальной нагрузкой при предельном разгоне процессора пульсации питающего напряжения будут чуть-чуть менее выражены, а исключительно в том, что неопытный покупатель может поддаться «магии цифр» (вспомним «гонку мегапикселей» в любительских мыльницах!).

Если же оставить в покое маркетинговые приемы, то о конкретном примененном варианте конвертера нельзя сказать ничего плохого. Напротив, и количество каналов с избытком гарантирует стабильность напряжения под нагрузкой, и качество электронных компонентов выдержано на том же уровне: на всей плате используются только полимерные конденсаторы японского производства (Fujitsu, ныне Nichicon) с повышенным сроком службы, полевые транзисторы с низким сопротивлением открытого канала (RDS(ON)), дроссели с ферритовым сердечником.

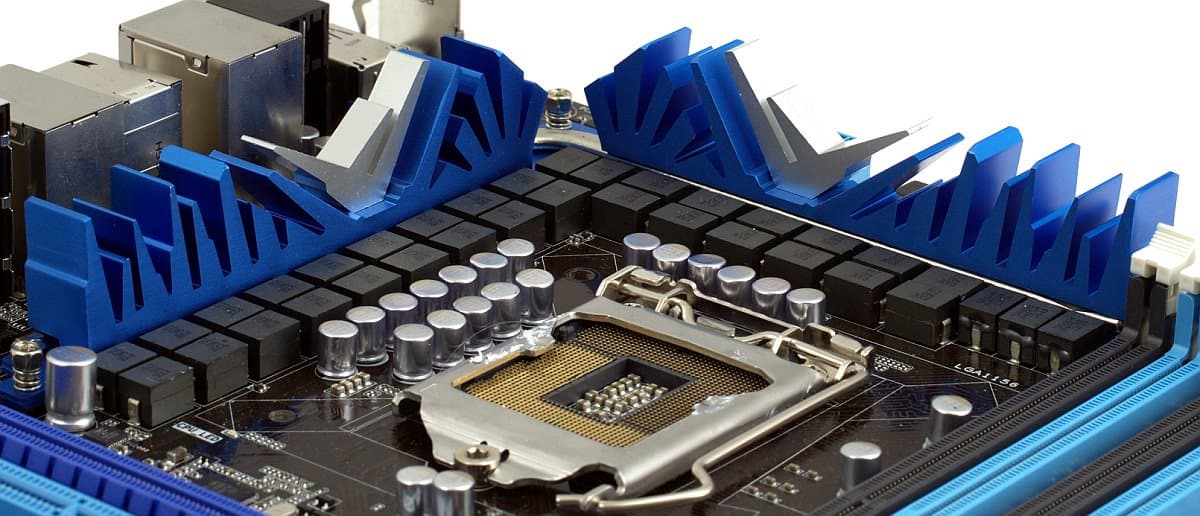

С удовольствием повторим еще раз, что компания ASUS не поддалась соблазну применить какую-нибудь грандиозную набортную систему охлаждения для «стандартной» линейки плат на P55/H55/H57. Решение совершенно оправданное, с учетом крайне невысокого (менее 5 Вт) тепловыделения новых чипсетов, но наверняка тяжело давшееся отделу маркетинга. В данном случае был шанс взять реванш, объединив под одним лишним радиатором предположительно горячие микросхемы периферийных контроллеров новых стандартов, но, по здравому размышлению, 1-ваттные чипы этой чести все же не заслужили. Аналогично, в конвертере питания процессора применено такое количество полевых транзисторов, что на каждый из них приходится не слишком большая потеря энергии, с рассеиванием которой легко справляются скромные радиаторы. Впрочем, хоть тут удалось отвести душу, соединив два этих радиатора при помощи тепловой трубки — вроде как таким образом эффективнее выравнивается температура компонентов, относящихся к разным каналам и имеющих вследствие этого разную нагрузку. Тем не менее, система охлаждения получилась хорошо выглядящая, совершенно не мешающая сборке компьютера, достаточно эффективная и не слишком дорогая.

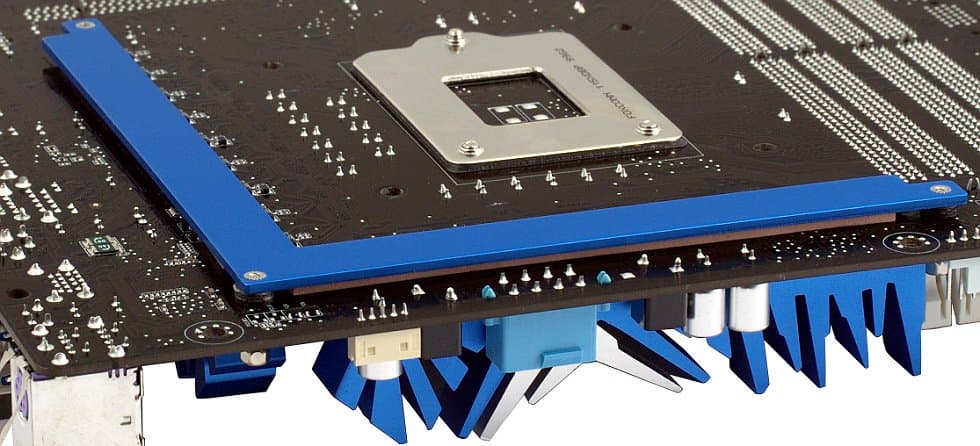

Дополняет картину тонкая планка Г-образной формы, смонтированная на оборотной стороне платы в районе радиаторов конвертера питания. Под ней проложен очень толстый слой термоинтерфейса, который, конечно, снижает эффективность рассеивания тепла, но зато сама пластина является основой для крепления радиаторов на лицевой стороне. Отметим, что все радиаторы на плате крепятся посредством металлических винтов, что является дополнительным плюсом решения ASUS.

Как и на всех современных материнских платах, на P7P55D-E Premium в цепи питания процессора применяется ШИМ-контроллер, поддерживающий динамическую регулировку числа активных каналов (в зависимости от нагрузки). Эта технология включена в общую систему управления питанием и охлаждением на плате, носящую фирменное название ASUS EPU-6 Engine и контролируемую соответствующей утилитой. Утилита позволяет настроить несколько режимов пониженного потребления энергии или разгона, чтобы быстро переключаться между ними, в том числе и с помощью пульта TurboV Remote. Подробнее о настройках этой и прочих фирменных технологий и утилит ASUS вы можете почитать в нашем обзоре P7P55D Deluxe, там же приведена и демонстрация работы с ними.

Возможности мониторинга на плате, реализованные в BIOS Setup, заметно расширены по сравнению с обычными моделями, правда, лишь в части мониторинга системных напряжений: помимо ядра процессора и 3 стандартных вольтажей ATX отслеживается напряжение встроенного контроллера памяти в процессоре и CPU PLL, а также напряжение памяти и чипсета. О повышенном напряжении ядра процессора, ИКП и памяти сигнализируют три светодиода на плате, а расположенные рядом с ними переключатели позволяют увеличить пределы повышения соответствующих напряжений. Кроме того, в BIOS Setup имеется автоматическая регулировка процессорного и пары системных кулеров, но в качестве настройки можно лишь выбрать один из профилей работы Q-Fan, а максимально гибко работа кулеров настраивается при использовании фирменной утилиты Fan Xpert под Windows.

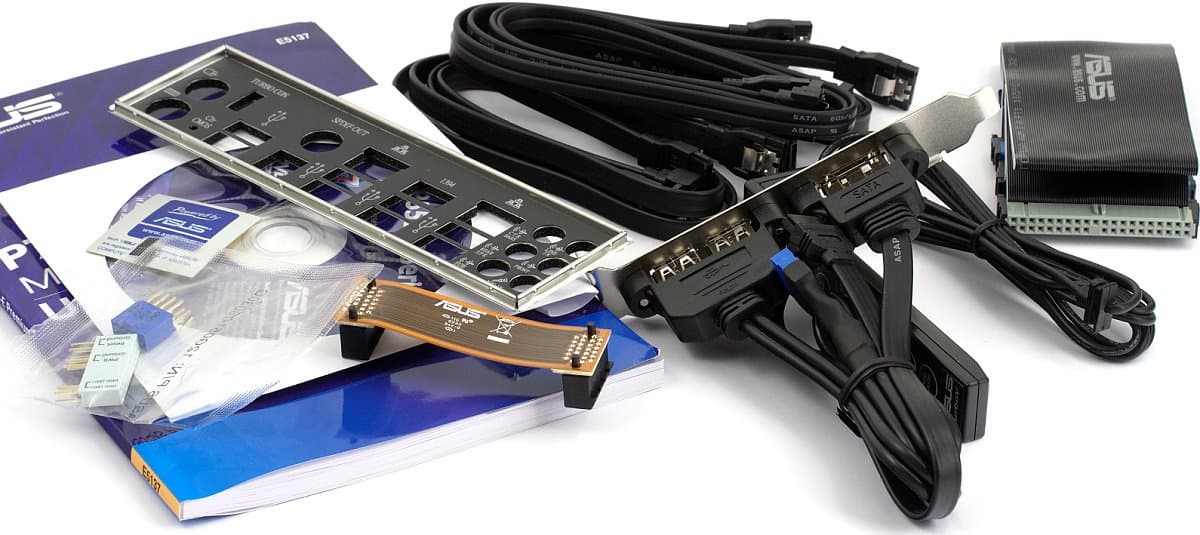

Комплект поставки платы вполне пристойный, хотя и не дотягивает до роскошества докризисных топовых моделей — в основном он повторяет комплект уже рассмотренной нами модели P7P55D Deluxe. Для подключения внутренних накопителей вложены 6 кабелей SATA (все с защелками, половина с изогнутым коннектором) и 1 IDE, а для внешних есть планка на заднюю панель компьютера с двумя дополнительными портами USB и 1 eSATA (eSATA подключается к любому SATA-порту на текстолите на ваш выбор). Кроме того, в комплект входят стандартные заглушка на заднюю панель платы, две колодки, облегчающие подключение кабелей от передней панели корпуса к разъемам на текстолите, мостик SLI, бумажное руководство и DVD с драйверами и фирменными утилитами. Про модуль TurboV Remote мы уже упоминали, и он, конечно, тоже обнаружится в купленной коробке. Из шести кабелей SATA два гордо названы «SATA600», что подписано на их изоляции, имеющей заодно рельефную бороздку по всей длине кабеля. Более эти кабели ничем не отличаются от обычных «плебейских» Serial ATA. А вот наличия кабелей USB 3.0 мы, наверное, были вправе ожидать от комплекта топовой платы, тем более что поддержка двух обновленных технологий — чуть ли не единственное отличие моделей с индексом -E, но как раз их в коробке не обнаружилось.

Функциональность


компания приступила к реализации USB 3.0, так что теперь в платах ASUS мы почти наверняка не увидим разъемов Powered eSATA

Плата основана на чипсете Intel P55 (единый мост P55), о возможностях которого вы можете узнать из обзорной статьи по ссылке; функциональность чипсета дополнена коммутатором линий PCI Express 2.0 на три порта. Кроме того, на плате реализованы:

  • контроллер USB 3.0, на базе микросхемы NEC µPD720200 (интерфейс PCIEx1, подключена к мосту PLX PEX8613), с поддержкой 2 устройств;
  • контроллер SATA-III, на базе микросхемы Marvell 88SE9123 (интерфейс PCIEx1, подключена к мосту PLX PEX8613), с поддержкой 2 устройств SATA600;

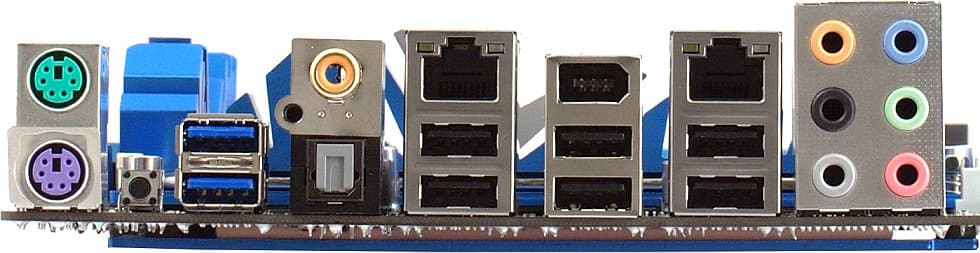

  • интегрированный звук, на базе 10-канального (7.1+2) HDA-кодека VIA VT2020, с возможностью подключения аудиосистем 7.1, оптическим (Toslink) и коаксиальным разъемами S/PDIF-Out на задней панели платы и дополнительным разъемом S/PDIF-Out на текстолите;
  • 2 сетевых контроллера, на базе микросхем Realtek RTL8112L (интерфейс PCIEx1) и Realtek RTL8110SC (интерфейс PCI), с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet);
  • контроллер IDE, на базе микросхемы JMicron JMB368 (интерфейс PCIEx1), с поддержкой 1 канала (2 устройств) IDE (PATA), включая CD/DVD-приводы;
  • контроллер FireWire, на базе микросхемы VIA VT6308P (интерфейс PCI), с поддержкой 2 портов (один выведен на заднюю панель).

Как мы уже писали, все новые платы ASUS используют аудиокодеки производства VIA. Топовый VT2020 помимо стандартных возможностей HDA-кодеков поддерживает HDCP и обеспечивает программную реализацию ряда фирменных технологий DTS — DTS Surround Sensation UltraPC. Первое означает, что кодек гарантирует полное качество цифрового вывода звука с Blu-ray через S/PDIF-Out. К сожалению, использовать эту особенность в сегодняшних системах вам удастся навряд ли, так как она может быть реализована только при выводе звука на ресивер, «понимающий» режимы вплоть до 24 бит, 192 кГц на входе S/PDIF-In. Стандартные же ресиверы и нынешние видеокарты на входе S/PDIF-In принимают лишь стандартный поток 16 бит, 48 кГц (через порт HDMI таких видеокарт звук в HD-качестве выводится исключительно при наличии собственного набортного аудиокодека).

DTS Surround Sensation UltraPC на практике означает всего лишь технологию эмуляции объемного звука на стереосистеме (ну и пару «улучшайзеров», вроде более басовитых басов и более чистого голоса при записи с микрофона). К тому же эта технология реализована лишь в драйверах для Vista и Windows 7, а в случае Windows XP имеем корявенький интерфейс утилиты настройки, минимум возможностей и очень неинформативное главное окно. Ну и традиционно для ASUS, из двух наиболее актуальных частот дискретизации звука на выходе S/PDIF поддерживается только одна — 48 кГц (но не 44,1 кГц).

Качество аналогового вывода интегрированного звукового решения мы оценили при помощи тестовой программы RightMark Audio Analyzer 6.0 и звуковой карты Terratec DMX 6fire, получив итоговые общие оценки «Очень хорошо» для обоих режимов тестирования — 16 бит, 44 кГц и 16 бит, 48 кГц.

Тест16 бит, 44 кГц16 бит, 48 кГц
Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ+0,02, −0,19+0,01, −0,10
Уровень шума, дБ (А)−93,1−94,3
Динамический диапазон, дБ (А)92,894,2
Гармонические искажения, %0,00830,0074
Гармонические искажения + шум, дБ (A)−78,0−79,3
Интермодуляционные искажения + шум, %0,0120,0091
Взаимопроникновение каналов, дБ−93,5−93,3
Интермодуляции на 10 кГц, %0,0110,0088
Общая оценкаОчень хорошоОчень хорошо

Контроллеры новых периферийных интерфейсов продемонстрировали отличную работу в режиме совместимости, позволяя грузиться с накопителей, подключенных к соответствующим портам, без установки дополнительных драйверов (но контроллер SATA-III при этом, конечно, должен быть переведен в режим IDE, а не AHCI). Вот используемый для поддержки PATA контроллер JMicron JMB368 по умолчанию сконфигурирован без поддержки режима UDMA (или, во всяком случае, этот режим автоматически отключался в наших типовых конфигурациях), так что при попытке загрузиться с IDE-дисковода вы потратите довольно много времени на чтение файлов, и уж точно мы не рекомендуем выполнять таким образом установку ОС. В прочем же JMicron JMB368 проблем не создал.

Заключение

Модели серии ASUS P7P55D мы и раньше признавали одними из лучших для сборки системы на платформе Socket 1156, причем в рамках семейства можно было подобрать как совсем недорогую модель, так и топовую, с оправдывающими этот статус возможностями. Теперь же обновление серии (P7P55D-E) способно удовлетворить и тех, кому срочно (или на перспективу) нужна поддержка USB 3.0 и SATA-III. Правда, в случае младших моделей за полную возможную на сегодня реализацию новых интерфейсов придется заплатить урезанной пропускной способностью слота для видеокарты. Однако обе модели Premium предлагают больше: они полностью раскрывают потенциал единственных имеющихся на сегодня контроллеров USB 3.0 и SATA-III, обходясь при этом без ограничения прочих интерфейсов. Однозначно, такую реализацию можно признать лучшей из возможных на сегодняшний момент.

Если же говорить о конкретной рассмотренной нами системной плате, то она уверенно оправдывает свой топовый уровень, имея качественное воплощение всей необходимой функциональности, а также соответствующие уровню подсистемы питания и охлаждения. Правда, в пылу реализации новых интерфейсов компания проигнорировала активно продвигавшиеся до этого индустрией порты eSATA с питанием (Powered eSATA), да и вообще портов eSATA в стандартной раскладке разъемов задней панели не наблюдается (придется использовать комплектную планку). Однако это, пожалуй, единственная наша претензия к плате. Также кто-то может посчитать излишним наличие в комплекте пульта TurboV Remote, но уж по этому вопросу вам придется сформировать мнение самостоятельно. На наш взгляд, это достаточно симпатичная игрушка, хотя она, разумеется, удорожает общую стоимость платы.

Средняя текущая цена (количество предложений) этой модели в московской рознице (рублевый эквивалент — во всплывающей подсказке): Н/Д(0)

Эта модель на сайте производителя (русское зеркало)

Плата предоставлена на тестирование производителем
