Computer Sharing Device Aten CS-231

Поочерёдный доступ к ПК с двух консолей


Сегодня попробуем разобраться в достаточно загадочном для меня даже после тестирования устройстве — Aten CS-231. Заявленные функции оно выполняет хорошо, но вот область его применения для меня так и осталась загадочной. Поэтому сразу предельно чётко постараюсь описать его функционал. Производитель позиционирует его как Computer Sharing Device. То есть прибор для совместного доступа к ПК. Возникают мысли о параллельно запущенных в рамках одной системы разных пользовательских средах, но это не тот случай.

Данное устройство даёт возможность управления одним ПК с двух консолей, причём в каждый момент времени может быть активна только одна из них. На компьютере исполняется в это время одна копия ОС и обоим пользователям доступно одно и то же окружение. Просто по очереди.

Изделие рассчитано на подключение двух комплектов клавиатур и мышей с интерфейсом USB и двух мониторов с интерфейсом VGA. Со стороны ПК поддерживаются как PS/2, так и USB системные блоки. Разберёмся подробнее.

Технические характеристики устройства:

  • Совместная (по очереди) работа с двух консолей на одном ПК
  • Поддержка USB и PS/2 компьютеров
  • Индикация режима выбора и текущей активной консоли при помощи трёх светодиодов
  • Вывод на экран сообщения, если активна другая консоль, возможность вывода скринсейвера
  • Возможность блокировки доступа с другой консоли — режим единоличного доступа
  • Кабели для подключения системного блока доступны для заказа длиной 1,2, 1,8, 3 и 5 метров с интерфейсом USB и 1,2, 1,8, 3 и 6 метров с интерфейсом PS/2
  • Поддерживаются разрешения экрана до 1920×1440
  • Поддержка большинства существующих моделей мышей и клавиатур
  • Совместимо с операционными системами: WIN 2K, WIN XP, WIN Vista, LINUX, Mac и UNIX
  • Возможность обновления микропрограммы
  • Разъёмы для питания 5,3 В, адаптер в комплекте, максимальное энергопотребление 2,2 Вт
  • Рабочий диапазон температур 0…+50°С, влажность до 80%
  • Стальной корпус, 143×87×55 мм, вес 560 г

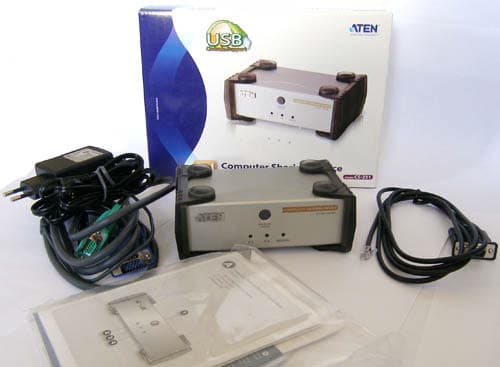

Комплект поставки

Состоит из самого устройства, блока питания, кабеля для подключения к ПК, кабеля для прошивки микропрограммы, инструкции по установке и эксплуатации и рекламного буклета с описанием продукции компании. Русского варианта описания нет. Всё это в небольшой (для данного комплекта) красочной коробке с описанием продукта и его изображением. Кабель для прошивки ПЗУ с одной стороны оснащён обычным разъёмом для COM порта, а с другой — RJ-11, для которого имеется гнездо на задней панели.

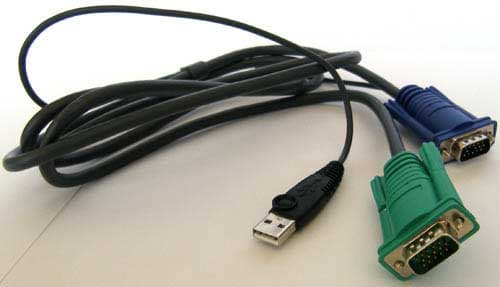

Кабель для подключения ПК содержат на стороне, подключаемой к прибору, стандартный разъём d-Sub, а на стороне ПК ещё или USB разъём, или 2 коннектора PS/2, в зависимости от модификации. Таким образом использования стандартных кабелей невозможно, придётся применять фирменные. Провода средней толщины, все сигналы «живут в одном доме», однако на качестве это не сказывается.

Знакомство

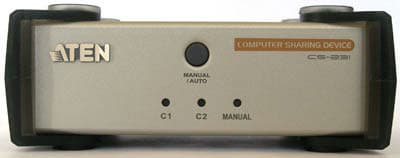

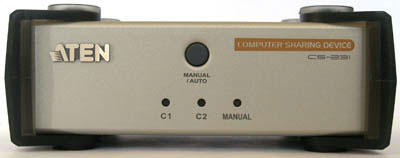

Продолговатая металлическая коробка, на лицевой стороне кнопка для переключения консоли и три индикатора: по одному на консоль и способа переключения, автоматического или вручную.

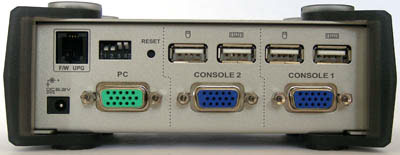

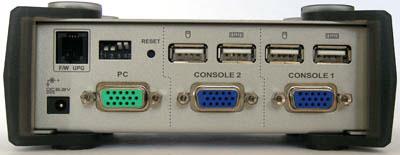

Все разъёмы для коммутации устройств находятся на задней панели. Кроме того там же гнездо для кабеля питания и прошивки ПЗУ, рядом с ним блок DIP-переключателей для настройки и кнопка «Reset».

По бокам — накладки из качественной резины, крепятся сверху на штифты, снизу на винты. Получаются по 4 ножки с каждой стороны, которые никогда не дадут устройству скользить и самортизируют удар при падении на них. По снятию накладок высота устройства составляет 1U, что позволит разместить его в серверной стойке, но ширина маленькая. Такой дизайн — фирменный внешний вид одной из линеек KVM Aten.

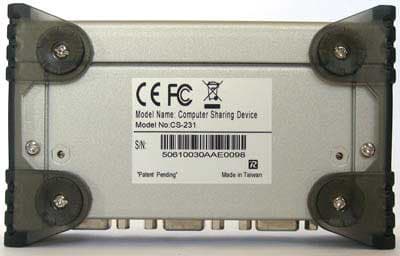

На нижней поверхности этикетка с информацией о производителе, модели, месте изготовления и т.д. Видно все 6 крепёжных винтов, сверху ещё 4 штифта — и всё.

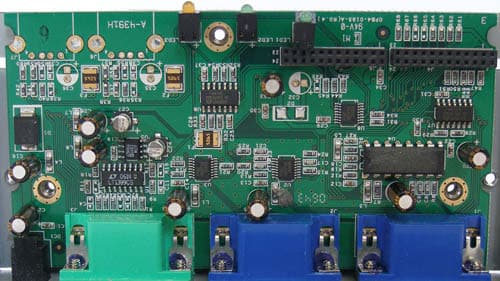

Устройство легко разбирается (и так же легко и без потерь собирается обратно), поэтому удалось рассмотреть его внутренний мир. Монтаж на двух печатных платах, в корпусе они размещены просторно и не должны перегреваться. На нижней в основном электронные коммутаторы от Philips, на части схем маркировка неразборчива.

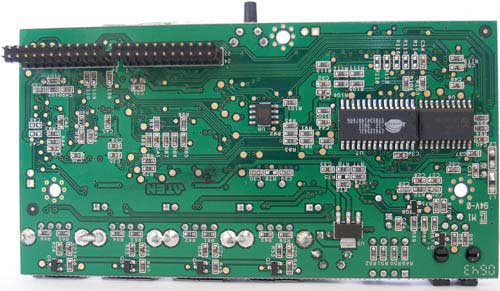

На верхней плате снизу также коммутатор от Philips и CMOS от Lyontec LY61256JL.

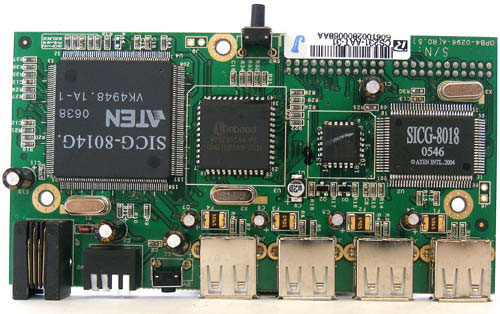

Сверху целых три программируемых микроконтроллера ASIC: Winbond W78E065A4OPL и собственного производства Aten SICG-8014G и SICG-8018 (которые используется только производителем и спецификации не опубликованы). Монтаж аккуратный.

Эксплуатация

После подключения кабелей устройство готово к работе. Подключаем две консоли и комплектный провод к системному блоку, потом питание — и готово.

Происходит всё следующим образом. При выборе автоматического переключения консоли при активности в одной из них фокус на ней блокируется, и при этом со второй консоли можно наблюдать за тем, что происходит на ПК. Но только пока не тронешь мышь или клавиатуру — тогда выдаётся предупреждение о блокировке. Если эта консоль не проявляла признаков жизни в течении некоторого времени, то возможен захват управления с другой консоли. Настраивается двумя DIP-переключателями, возможны значения задержки 5, 60, 125 и 255 секунд.

С консоли номер один возможен вход в режим единоличного использования, если эта возможность активирована третьим DIP-переключателем. Для этого надо при захвате управления нажать Shift шесть раз в течении двух секунд. Так же производится и выход из этого режима. В это время со второй консоли перехватить управление невозможно.

Ещё один способ переключения — кнопкой на лицевой стороне устройства. Перебор по кругу: первая, вторая, возврат в автоматический режим.

Последний DIP-переключатель разрешает использование скринсейвера на обеих консолях, если переключатель в автоматическом режиме и ни с одной не осуществляется работа после заданного таймаута.

Кроме того возможно управление при помощи «горячих клавиш». Прошивка микропрограммы описана в обзоре KVM CS-1734a, особенностей не отмечено. В целом всё работало предсказуемо и соответственно описанию.

Тестовый стенд

Состоял из монитора ViewSonic VP2130b (PVA, 1600×1200@60) и RoverScan Maxima 175 (MVA, 1280×1024@75), видеокарт Radeon 9600 Pro от Gigabyte (Windows XP) и Radeon X550 неизвестного происхождения (Vista), клавиатуры Microsoft Natural Ergonomic Keyboard 4000 v1.0 (две штуки), мышей Microsoft IntelliMouse Explorer v1.0 и Logitech M-BD69 USB.

Клавиатуры, мыши и мониторы определялись автоматически при подключении и функционировали в полном объёме. Частота опроса мыши не менее 125 Гц (более скоростных на момент тестов не было под рукой). Эксплуатировалось устройство в тестовом режиме неделю (при доступе в основном с одной, первой консоли). Снижения качества изображения на меньшем мониторе отмечено не было, на большом мониторе, несмотря на почти предельное рекомендованное разрешение, снижение резкости символов было умеренным и в принципе работе почти не мешало.

Управление

Очень похоже на управление KVM CS-1764, в обзоре которого и описано, а также других KVM Aten. Все действия выполняются при помощи клавиатурных последовательностей, хорошо описанных в руководстве. Можно перестроить раскладку клавиатуры на манер Sun или Mac, войти в режим апгрейда ПО, запретить второму пользователю видеть происходящее на ПК и т.д. Ну и естественно сдублирована функция переключения фокуса консоли. Отключить «горячие клавиши» полностью нельзя, можно только выбрать целевую — Ctrl или ScrLock.

Другие способы управления и настройки описаны ранее, в разделе про эксплуатацию. Есть ещё кнопка «Reset», но она не понадобилась.

Доступность

Стоит коммутатор адекватно своему качеству, на момент написания обзора около 100 долларов.

Средняя розничная цена в Москве, актуальная на момент чтения вами данной статьи: $238(14)

Выводы

Устройство удобное, функциональное и качественное, все заявленные функции реализованы продуманно, только не совсем понятна область применения.

Достоинства

  • Отличный прочный металлический корпус с резиновыми накладками приятного дизайна
  • Прекрасная реализация интерфейса VGA
  • Наличие под заказ кабелей длиной 1,2, 1,8, 3 и 5 метров с интерфейсом USB и 1,2, 1,8, 3 и 6 метров с интерфейсом PS/2 на выбор
  • Качественные микросхемы, качественный монтаж

Недостатки

  • Невозможность использования стандартных кабелей вместо комплектных

Особенности

  • Полное управление возможно только при помощи «горячих клавиш»

Варианты использования

В целом остались неясными. Брал я это устройство на тесты вместе с удлинителями консоли CE-700 и CE-252, но к ним в компанию оно явно не просится — они сами обладают способностью выполнять те же функции, коммутируя локальную и удалённую консоль.

Единственная мысль, которая осталась — объединение в стэк CS-1758 или подобных серверных KVM с интерфейсом USB. Правда, протестировать такое подключение не удалось ввиду отсутствия пары KVM, пригодных для стэка. Видится это так: управление не только с главного переключателя, но и с консоли, подключённой к одному из стэкуемых в параллель. Т.к. выход на консоль занят для объединения в стэк, то другого пути реализации доступа из двух точек в данном случае нет. Только вот часто ли такое хитрое подключение востребовано? Обычно части стэка очень далеко не разносят, и управлять достаточно удобно и с одной консоли. Опять же неясно, не потеряет ли мастер ведомый коммутатор при переключении с линка на консоль.

Ну и наконец самый тупой ;-))) вариант — просто два пользователя на расстоянии метров восьми друг от друга, и один ПК между ними посередине, и они работают на нём по очереди… Как-то надуманно, но в жизни всякое бывает.

Никаких компьютеров в жилом помещении!!!

Да вот ещё что! В последнее время некоторые домашние пользователи задаются целью вынести системный блок из комнаты для обеспечения максимальной тишины и покоя. Если ПК один и не планируются другие в ближайшее время, то рассматриваемое устройство можно использовать для выноса его на расстояние до шести метров от рабочего места, чего зачастую достаточно для эвакуации в коридор или кладовую. Рядом с системным блоком можно расположить старенький монитор и клавиатуру с мышью для непосредственного контакта.

Однако если компьютер планируется не один, и нужна поддержка звука и USB хаба, то лучше использовать какой-нибудь из рассмотренных KVM. Для них доступны фирменные провода такой же максимальной длины, а для некоторых и больше.

Применение для этих целей удлинителей консоли CE-700 и CE-252 вряд ли целесообразно, т.к. они дают ухудшение качества изображения при доступе к удалённому ПК. Хотя при стандартном на сегодня 1280х1024 при мизерном падении качества можно вынести ПК на расстояние до запредельных по квартирным меркам 30-40 метров. Но это на любителя — такой системный блок останется удалённым от пользователя во всех смыслах, включая полную невозможность работы со сменными носителями. В то время как к USB-хабу KVM можно подключить не только флэш-накопитель, но и внешний DVD-привод, и жёсткий диск в контейнере.

Собственно, можно просто купить беспроводной домашний комплект, к примеру Microsoft Wireless Entertainment Desktop 7000, подключаемый по технологии Bluetooth и работающий на достаточно большом расстоянии от системного блока, до 10 метров. К монитору можно провести качественный кабель DVI, 10 метров здесь не предел практически без потери качества сигнала. Однако стоить такой кабель может и сотню долларов, и больше, и даже намного больше, об этом прекрасно знают аудиофилы и инсталляторы домашних театров. Да и комплекты беспроводной периферии недёшевы. Так что такое решение вовсе не бюджетное. С удлинителями и коммутаторами консоли же можно использовать дешёвую периферии, и суммарная стоимость решения может быть вовсе не страшной, даже для небогатого любителя всего нового и технологичного.

В общем, спектр решений достаточно широкий, выбирать — владельцу, может, кому и герой сегодняшнего обзора пригодится.



Автор благодарит компанию ComDiv и лично Марата Курьянова за предоставленный для стенда монитор ViewSonic VP2130b.
Переключатель для тестирования предоставлен официальным дистрибутором компании Aten компанией Colan
