Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Gigabyte Xtreme Gaming GTX 950 2 ГБ 128-битной GDDR5 PCI-E
Сведения о производителе: Компания Gigabyte Technology (торговая марка Gigabyte) основана в 1986 году в Китайской Республике (Тайвань). Штаб-квартира в Тайбэе/Тайвань. Изначально создавалась как группа разработчиков и исследователей. В 2004 году на базе компании был образован холдинг Gigabyte, в который вошли Gigabyte Technology (разработка и производство видеокарт и материнских плат для ПК); Gigabyte Communications (производство коммуникаторов и смартфонов под маркой GSmart (с 2006 г.)); Gigazone International (корпуса, блоки питания и системы охлаждения для ПК, мониторы (торговая марка Envision)); G-Style Co (производство ноутбуков и планшетных ПК). Производство на Тайване и в Китае.
Устройство(а)
| Gigabyte Xtreme Gaming GTX 950 2 ГБ 128-битной GDDR5 PCI-E | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | GeForce GTX 950 (GM206) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1200—1430 | 1024—1277 | |
| Частота работы памяти (физическая (эффективная)), МГц | 1750 (7000) | 1650 (6600) | |
| Ширина шины обмена с памятью, бит | 128 | ||
| Число вычислительных блоков в GPU | 6 | ||
| Число операций (ALU) в блоке | 128 | ||
| Суммарное количество блоков ALU | 768 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 48 | ||
| Число блоков растеризации (ROP) | 32 | ||
| Размеры, мм | 230×110×40 | 190×100×36 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 95 | 92 |
| В режиме 2D, Вт | 37 | 35 | |
| В режиме «сна», Вт | 12 | 12 | |
| Уровень шума | В режиме 2D, дБА | 20 | 20 |
| В режиме 2D (просмотр видео), дБА | 20 | 20 | |
| В режиме максимального 3D, дБА | 35,5 | 32 | |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0, 3×DisplayPort 1.2 | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0, 3×DisplayPort 1.2 | |
| Поддержка многопроцессорной работы | SLI | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | 1 | Нет | |
| Дополнительное питание: количество 6-контактных разъемов | Нет | 1 | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Комплектация локальной памятью | |
|---|---|
Картa имеeт 2048 МБ памяти GDDR5 SDRAM, размещенной в 4 микросхемах по 4 Гбит (по 2 на каждой стороне PCB). Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на номинальную частоту работы в 1785 (7140) МГц. |  |
| Сравнение с эталонным дизайном (reference) | |
|---|---|

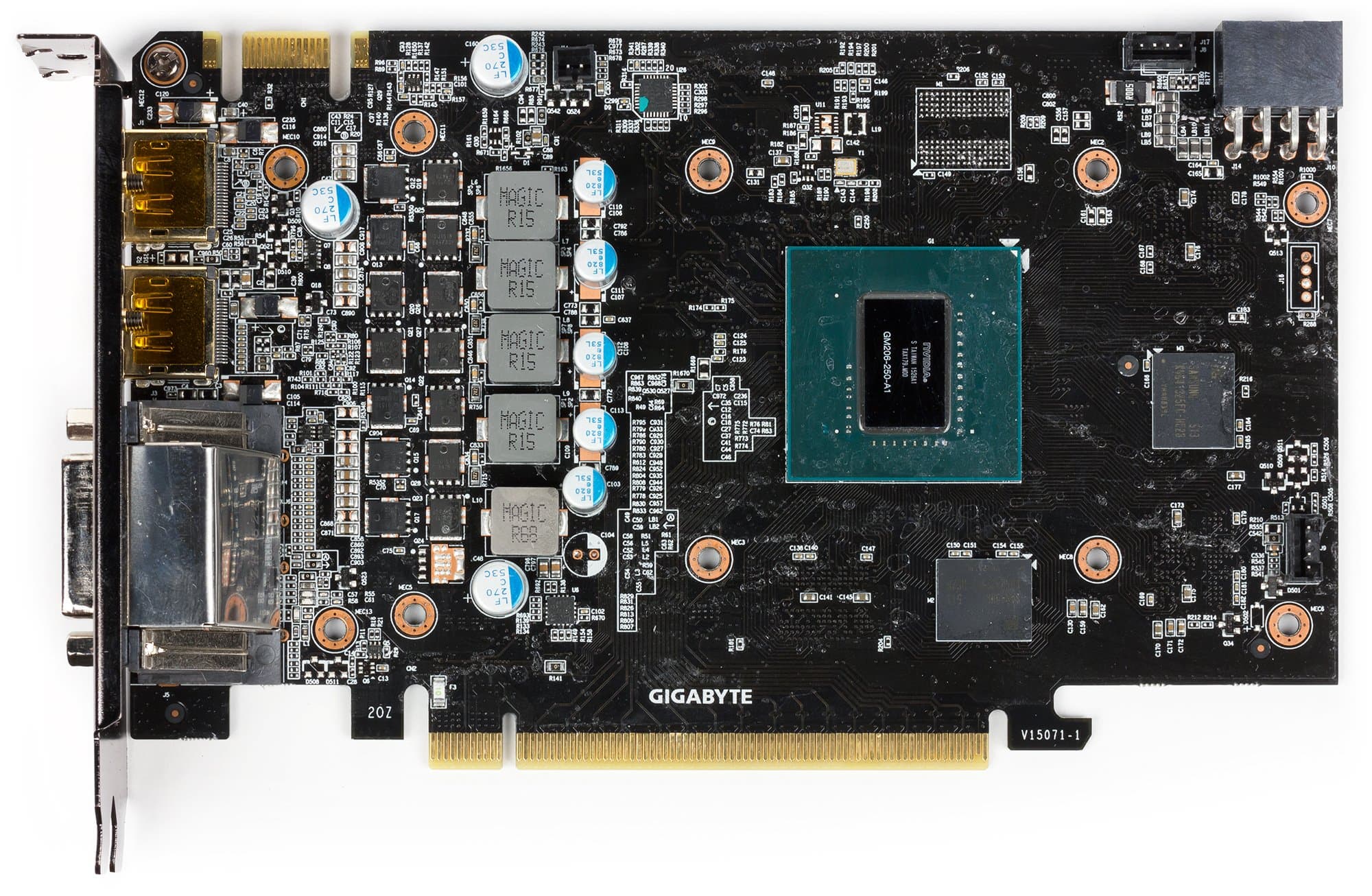

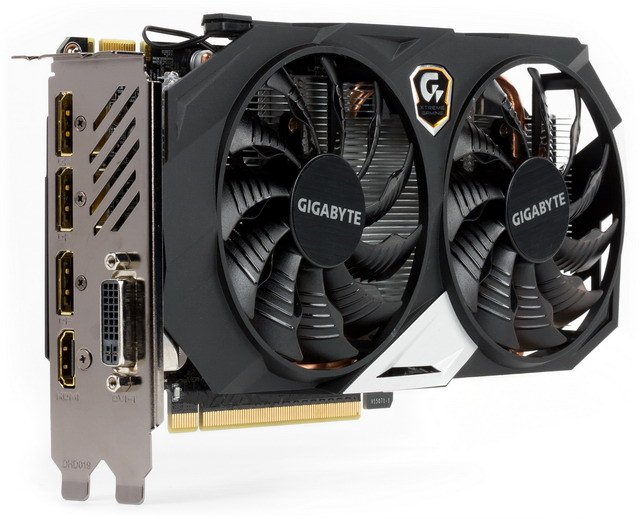

| Вид спереди | |
| Gigabyte Xtreme Gaming GTX 950 2 ГБ 128-битной GDDR5 PCI-E | Reference card Nvidia GeForce GTX 950 |
 |  |

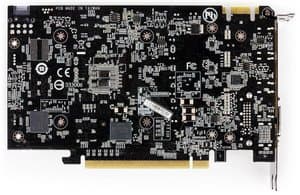

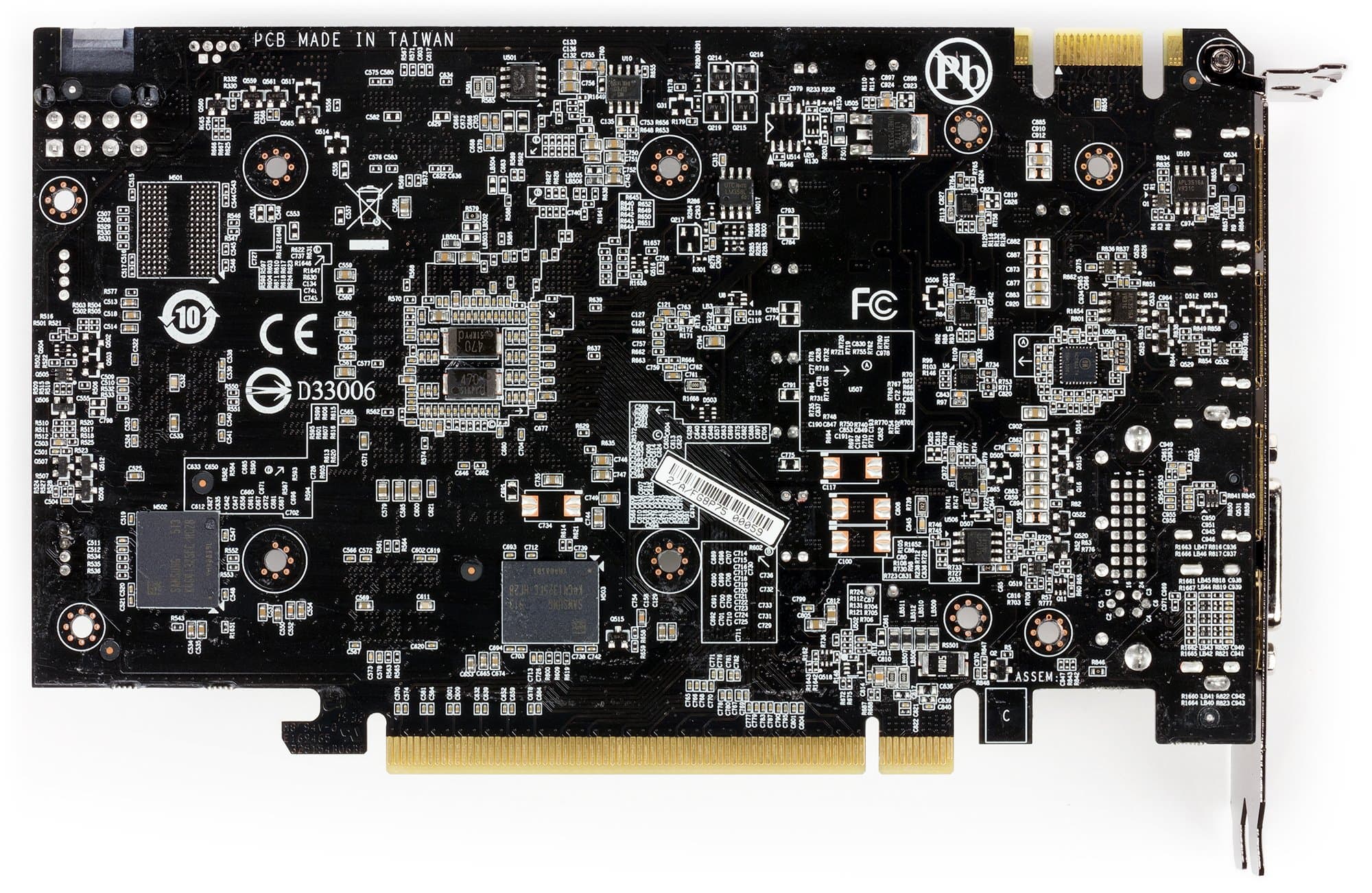

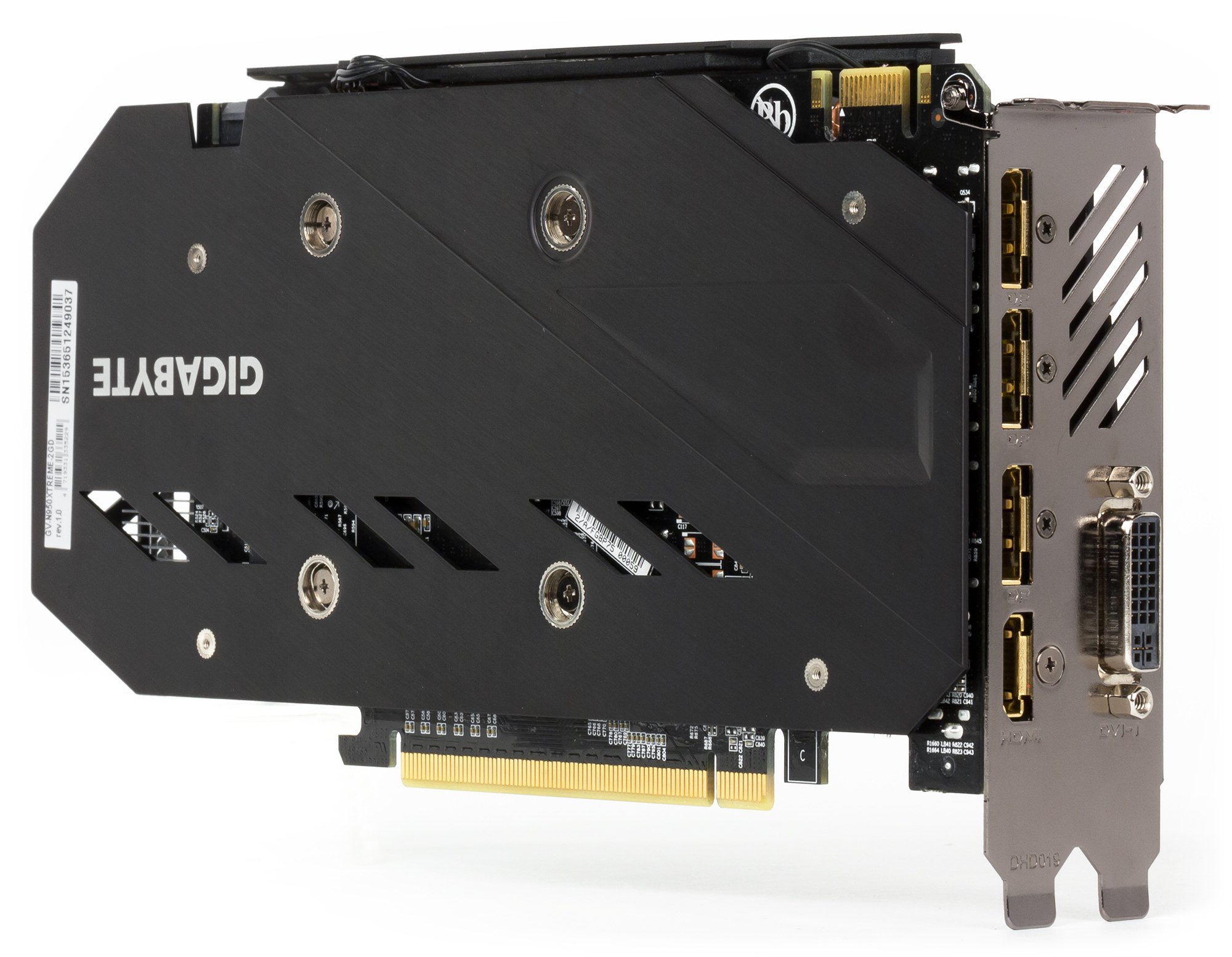

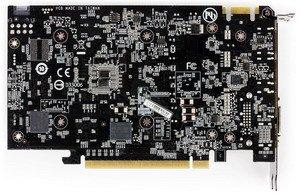

| Вид сзади | |
| Gigabyte Xtreme Gaming GTX 950 2 ГБ 128-битной GDDR5 PCI-E | Reference card Nvidia GeForce GTX 950 |
 |  |
Печатная плата создана силами инженеров Gigabyte, она отличается от референс-аналога системой питания, которая в данном случае работает по схеме 4+1 фаза, поддерживает технологию Ultra Durable VGA, что вкупе с использованием особых элементов силового блока уменьшает энергопотребление и нагрев PCB.
Система питания управляется цифровым контроллером NCP81174 производства On Semiconductor.
Частоты работы очень сильно увеличены как по ядру, так и по памяти. Утилита OC Guru II позволяет управлять не только частотами работы, но и вольтажом, что делает эту карту весьма привлекательной для оверклокеров. Впрочем, интерес оверклокеров к ускорителям среднего (и даже ниже среднего) уровня — чисто теоретический, ведь все равно сильно выше GTX 960 в этом случае не прыгнуть.

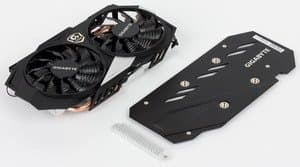

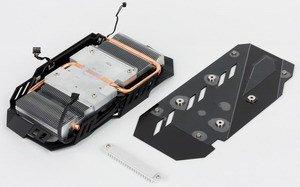

| Система охлаждения | |
|---|---|

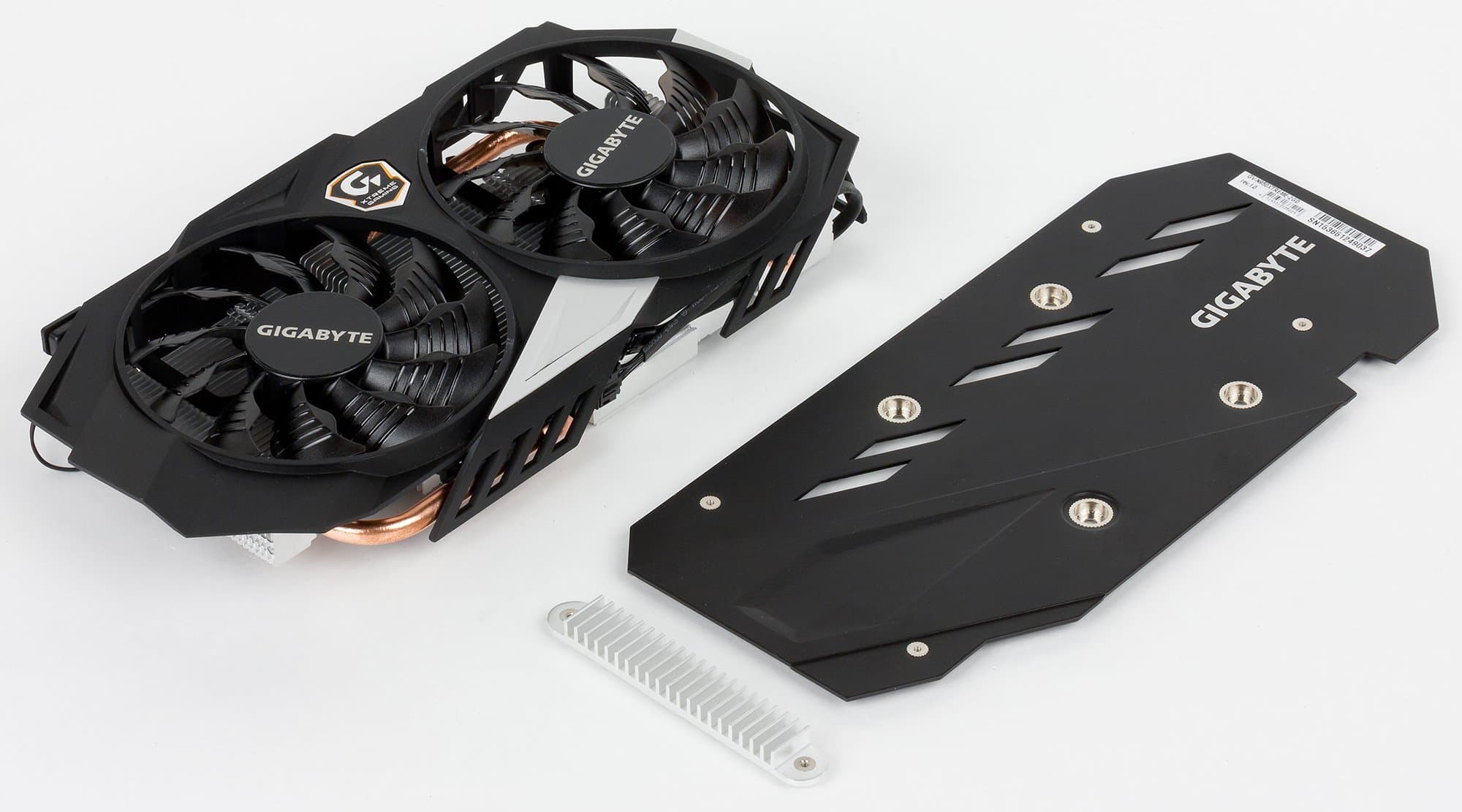

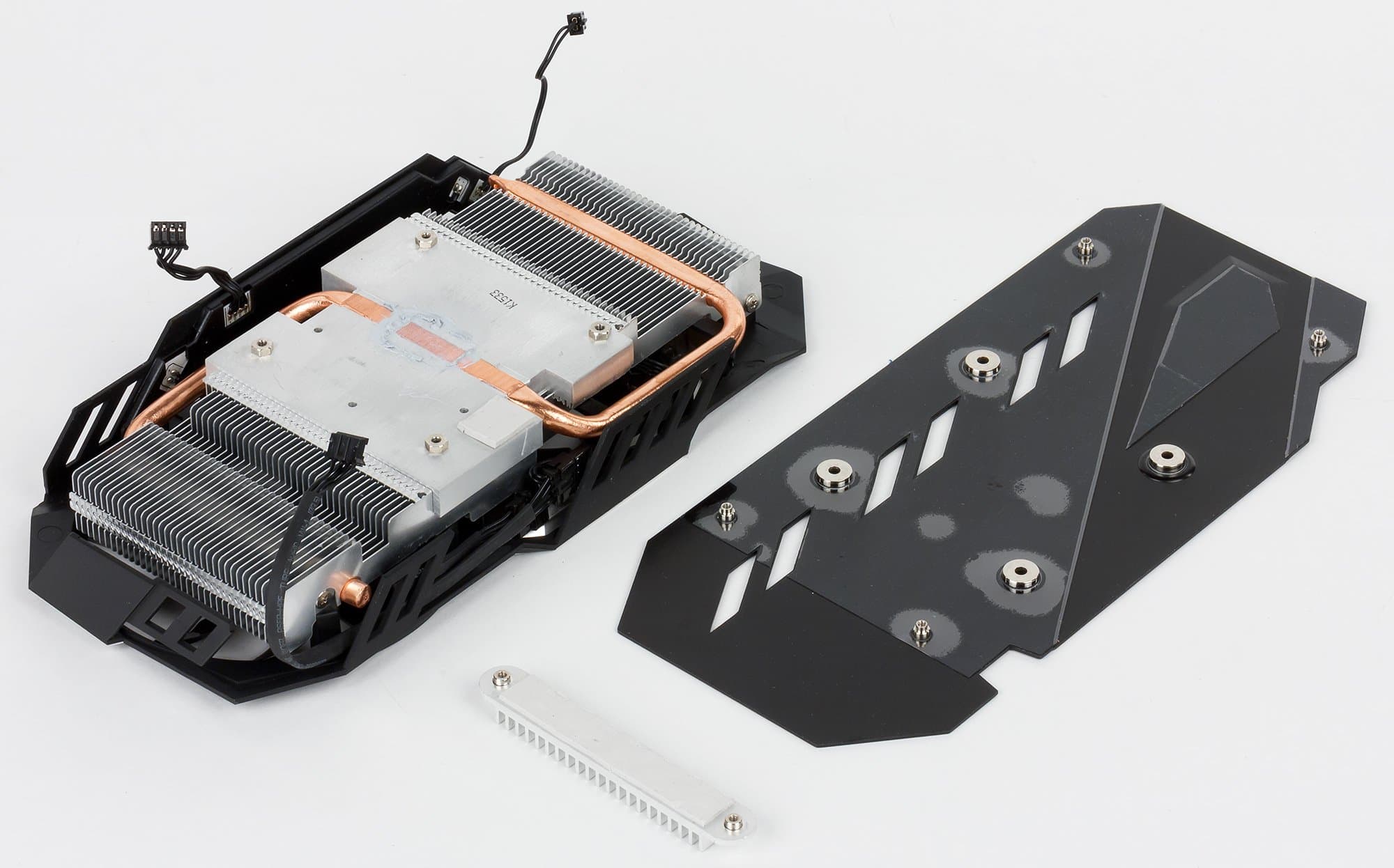

Главной частью кулера WindForce 2x является пластинчатый радиатор, усиленный тепловой трубкой, впрессованной в основание, что обеспечивает равномерное распределение тепла по ребрам радиатора. Сверху радиатора установлен кожух с двумя вентиляторами, работающими на одинаковой частоте вращения. Компания заявляет, что используется особая форма лопастей (с поперечными каналами) вентиляторов, которая обеспечивает на 23% больший поток воздуха при той же частоте вращения. Особенностью данной системы охлаждения карт является остановка вентиляторов в случае простоя при малом нагреве GPU. Кстати, на торце карты есть специальные световые индикаторы, которые извещают об остановке того или иного вентилятора. Также на торце есть светящийся логотип, цвет которого можно менять с помощью фирменной утилиты OC Guru II. Микросхемы памяти не охлаждаются, а силовые транзисторы имеют свой небольшой радиатор. Сзади карты установлена специальная металлическая крышка, которая обеспечивает жесткость видеокарты (предотвращая изгиб печатной платы). После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 63 градусов, что является очень хорошим результатом для видеокарты такого уровня. |  |
 | |
| Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder) |
|---|
 |
Методика измерения шума
- Помещение шумоизолировано и заглушено, снижены реверберации.
- Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
- Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
- Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
- Режимы измерения:
- Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
- Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
- Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.
В режиме простоя в 2D температура составляла 31 °C, вентиляторы не работали. Шум был равен фоновому — 20 дБА.
При просмотре фильма с аппаратным декодированием температура медленно поднималась до 57 °C, вентиляторы запускались (900 оборотов в минуту), но при достижении температуры 53 °C снова выключались. Уровень шума не изменялся.
В режиме максимальной нагрузки в 3D температура достигала 60 °C, затем рост замедлялся. Максимум получился 63 °C, вентиляторы при этом раскручивались до 1518 оборотов в минуту, шум вырастал до 35,5 дБА. В итоге тихой данную СО назвать нельзя, но и слишком уж шумной она не является. Напрашивается оптимизация работы кулера со стороны производителя, так как максимальная температура GPU под нагрузкой остается достаточной низкой, и можно было бы пожертвовать некоторой долей эффективности СО, чтобы снизить уровень шума. В 2D-режиме карта почти бесшумная.

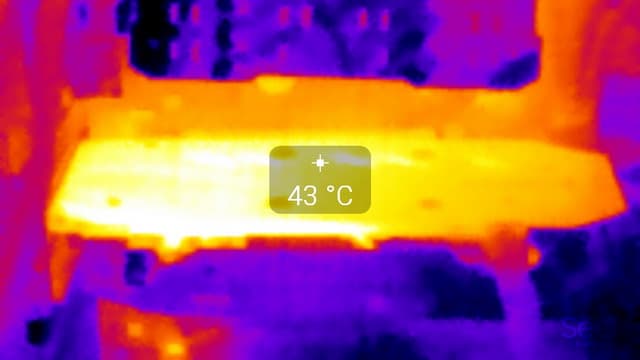

Термоснимок
На тыльной стороне платы расположена пластина, мешающая локализовать максимально нагретую область, но она находится примерно в зоне преобразователей напряжения.
| Комплектация | |
|---|---|

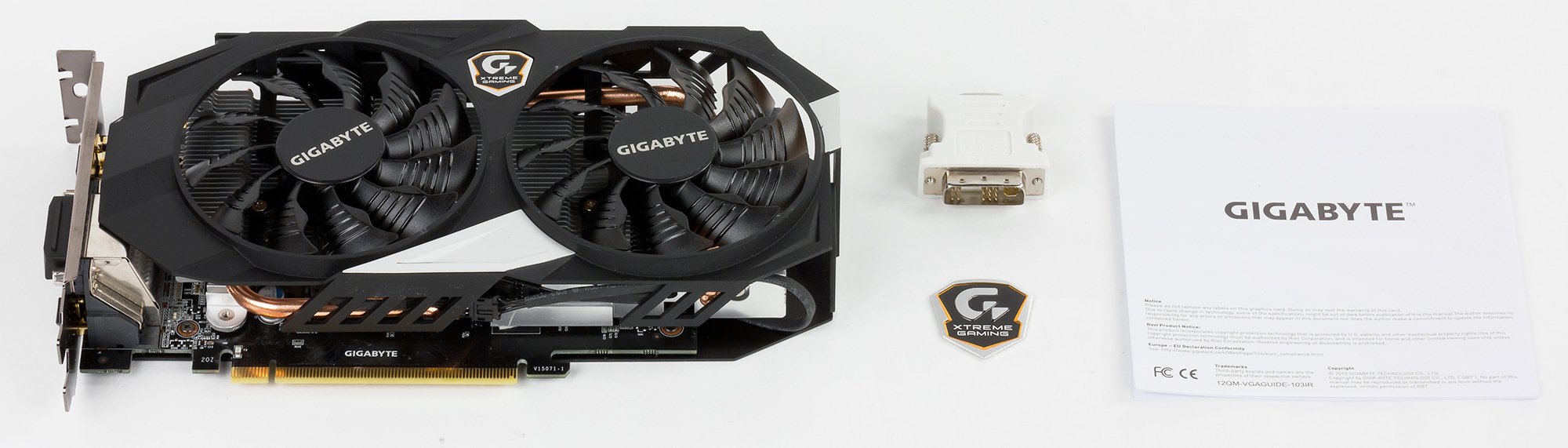

Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс адаптер DVI-to-VGA и фирменную наклейку. |  |
| Упаковка | |
|---|---|
 |  |
Установка и драйверы
Конфигурация тестового стенда
- Компьютер на базе процессора Intel Core i7-5960X (Socket 2011):
- процессор Intel Core i7-5960X (o/c 4 ГГц);
- СО Intel Thermal Solution RTS2011LC;
- системная плата ASRock Fatal1ty X99X Killer на чипсете Intel X99;
- оперативная память 16 ГБ DDR4 G.Skill Ripjaws4 F4-2800C16Q-16GRK 2800 МГц;
- жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
- 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
- блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
- корпус Corsair Obsidian 800D Full Tower.
- операционная система Windows 7 64-битная; DirectX 11.1;
- монитор Samsung U28D590D (28″);
- клавиатура Cougar 700K;
- драйверы AMD версии Catalyst 15.11.1;
- драйверы Nvidia версии 359.00;
- VSync отключен.
Список инструментов тестирования
Методику тестирования и все настройки можно посмотреть здесь.
- BioShock Infinite (Irrational Games/2K Games)
- Watch Dogs (Ubisoft)
- Grand Theft Auto V (Rockstar Games/Rockstar Games)
- The Witcher 3: Wild Hunt (CD Projekt RED)
- Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment)
- Batman: Arkham Origins (Warner Bros. Interactive Entertainment)
- 3DMark (2013) (FutureMark)
- Metro: Last Light (4A Games/Deep Silver)
- Battlefield 4 (EA Digital Illusions CE/EA)
- Dragon Age: Inquisition (BioWare/EA)
Результаты тестов: сравнение производительности
- BioShock Infinite
- Watch Dogs
- Grand Theft Auto V
- The Witcher 3: Wild Hunt
- Middle-earth: Shadow of Mordor
- Batman: Arkham Origins
- 3DMark (FireStrike) Graphics Marks
- Metro: Last Light
- Battlefield 4
- Dragon Age: Inquisition
Выводы
| Рейтинг iXBT.com | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 30 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят GTX 950 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. | середина декабря 2015 г. | |||
| № | Название ускорителя | Рейтинг iXBT.com | Рейтинг полез. | Цена |
| 17 | Gigabyte Xtreme Gaming GTX 950 2 ГБ, 1200—1430/7000 | 1270 | 602 | 211 |
| 18 | GTX 960 2 ГБ, 1126—1342/7000 | 1130 | 471 | 240 |
| 19 | R9 270X 2 ГБ, 1050/1050/5600 | 990 | 490 | 202 |
| 20 | GTX 950 2 ГБ, 1024—1277/6600 | 930 | 492 | 189 |
| 21 | R7 370 2 ГБ, 1050/1050/5700 | 920 | 505 | 182 |
| 22 | GTX 750 Ti 2 ГБ, 1020—1149/5400 | 730 | 490 | 149 |
Комментарий к Рейтингам iXBT.com
Ранее мы уже писали о том, что GeForce GTX 950 получился очень успешным конкурентом для Radeon R7 370. А поскольку у продукта Gigabyte еще и сильно повышены частоты работы, лидерство данного ускорителя в группе легко объяснимо.
| Рейтинг полезности | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей | середина декабря 2015 г. | |||
| № | Название ускорителя | Рейтинг полез. | Рейтинг iXBT.com | Цена |
| 01 | Gigabyte Xtreme Gaming GTX 950 2 ГБ, 1200—1430/7000 | 602 | 1270 | 211 |
| 04 | R7 370 2 ГБ, 1050/1050/5700 | 505 | 920 | 182 |
| 06 | GTX 950 2 ГБ, 1024—1277/6600 | 492 | 930 | 189 |
| 07 | R9 270X 2 ГБ, 1050/1050/5600 | 490 | 990 | 202 |
| 09 | GTX 750 Ti 2 ГБ, 1020—1149/5400 | 490 | 730 | 149 |
| 12 | GTX 960 2 ГБ, 1126—1342/7000 | 471 | 1130 | 240 |
Комментарий к Рейтингам полезности
Ценовой расклад на момент написания материала сохранил первенство за ускорителем Gigabyte.
Gigabyte Xtreme Gaming GTX 950 (2 ГБ) — отличный продукт для сегмента цен около 200 долларов. Ускоритель имеет высокоэффективную систему охлаждения, обладающую способностью останавливать вентиляторы при малой нагрузке, а потому в 2D-режиме он фактически бесшумен. Карта работает на сильно повышенных частотах работы, что дает ей возможность сравняться с GTX 960 по производительности и даже опередить своего старшего брата, поэтому данный ускоритель получился очень выгодным по соотношению цены и возможностей. Плюс бонус в качестве красивой подсветки кулера, демонстрирующей работу вентиляторов. Единственное замечание — повышенный шум кулера под серьезной нагрузкой, которого можно было бы избежать, выставив менее агрессивный режим охлаждения GPU.
Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).
В номинации «Оригинальный дизайн» (за декабрь 2015 года)
награду получила карта:
- Gigabyte Xtreme Gaming GTX 950 2 ГБ 128-битной GDDR5 PCI-E
