Обзор и практическая оценка потребительских качеств корпуса Thermaltake DistroCase 350P

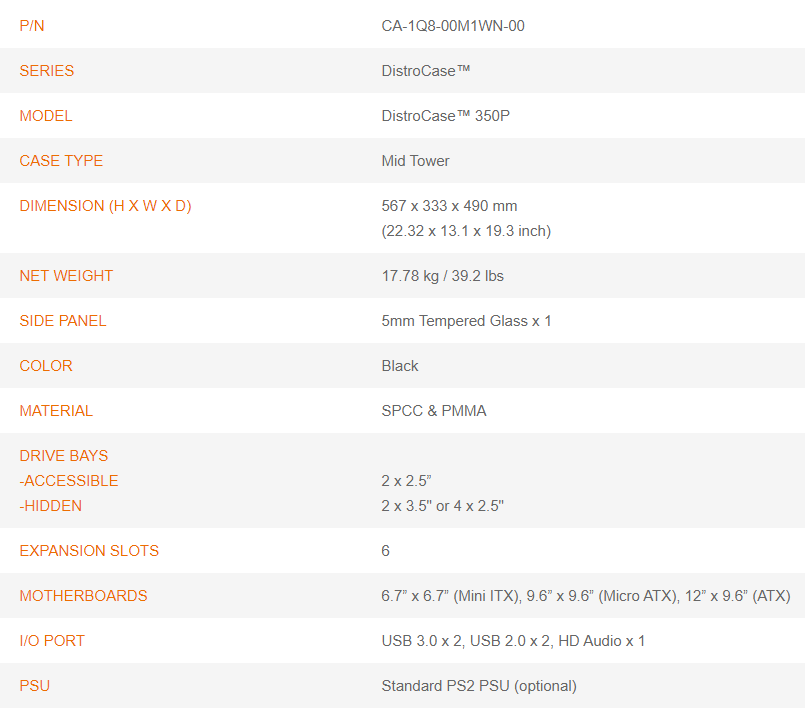

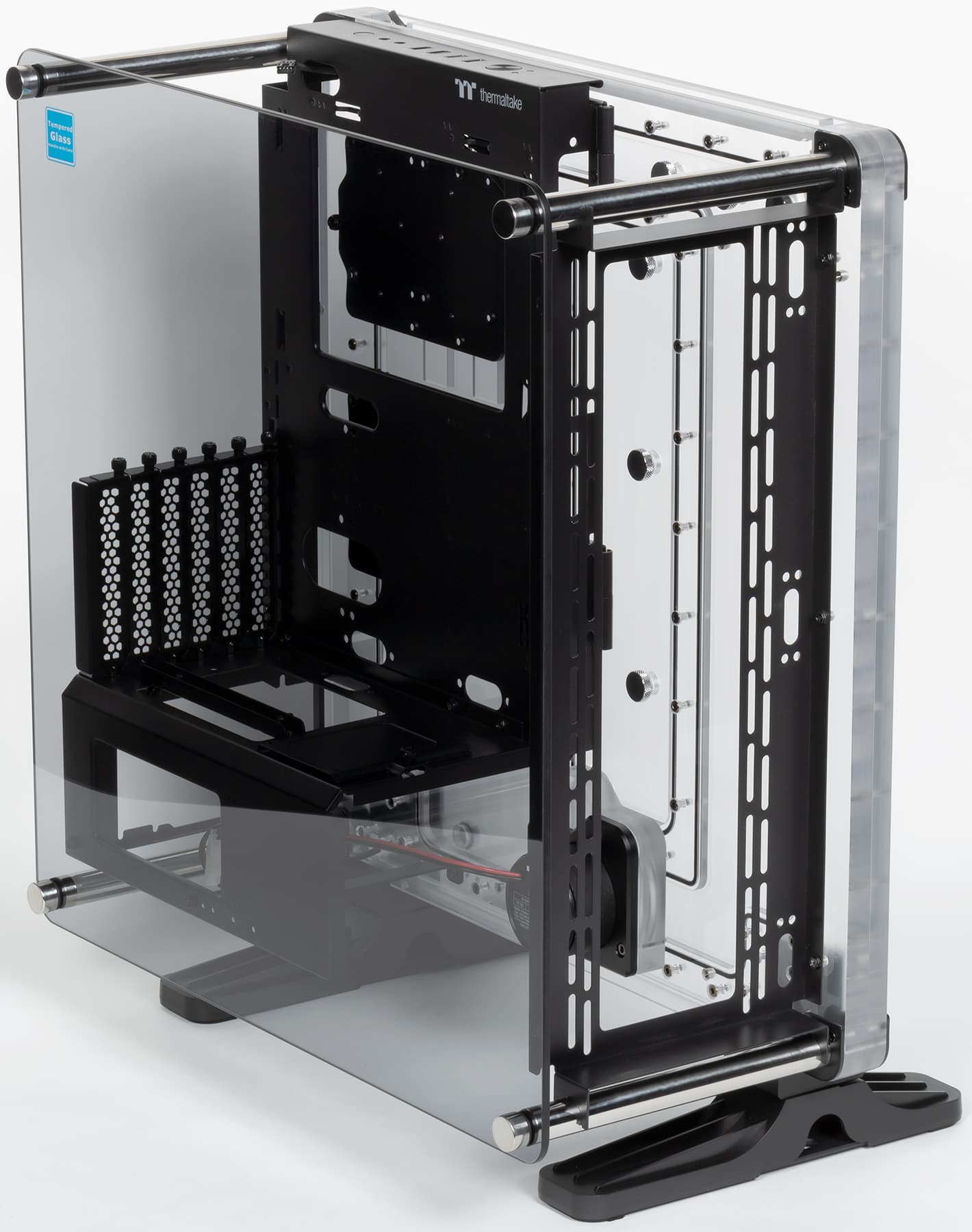

Компания Thermaltake иногда выдает что-нибудь действительно оригинальное. На этот раз перед нами miditower типа open frame весом около 18 кг — DistroCase 350P. Открыв коробку, видим нетипичную конструкцию, чем-то напоминающую несколько уменьшенный Thermaltake P8, но с другим обвесом.

На поверку их конструкция довольно сильно отличается, хотя есть общее технологическое решение: несущая панель, на которой крепятся все остальные элементы. В случае P8 это основание для системной платы, а в случае DistroCase 350P — правая стенка, в качестве которой тут используется резервуар для охлаждающей жидкости.

Также тут аналогично выполнено крепление левой стенки через цилиндрические детали специальной конструкции.

В данном случае в корпус встроены резервуар и помпа для создания системы жидкостного охлаждения на дискретных компонентах. Остальных компонентов СЖО в комплекте нет, их придется выбирать и покупать отдельно.

Стоимость корпуса на момент подготовки обзора составляла около 40 тысяч рублей.

Система подсветки

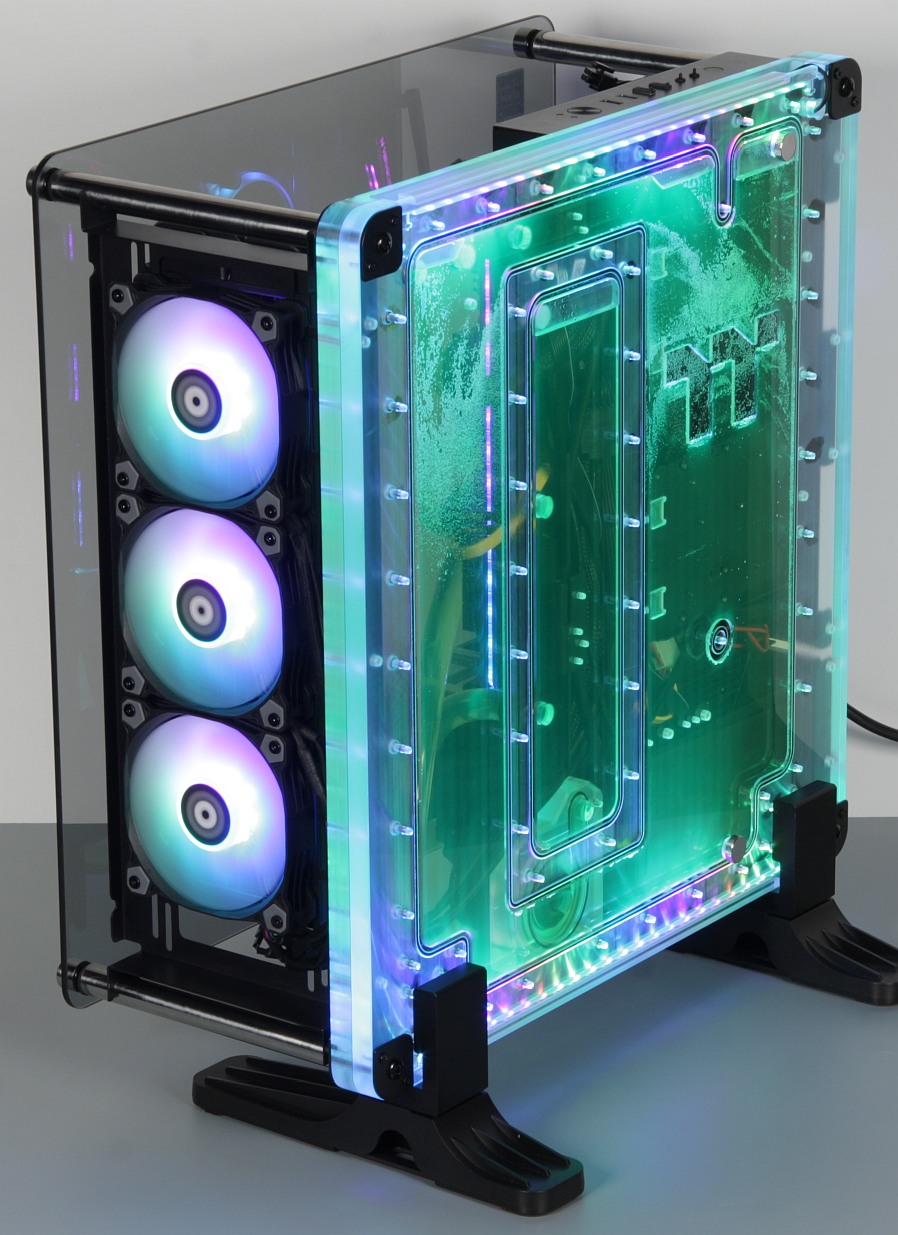

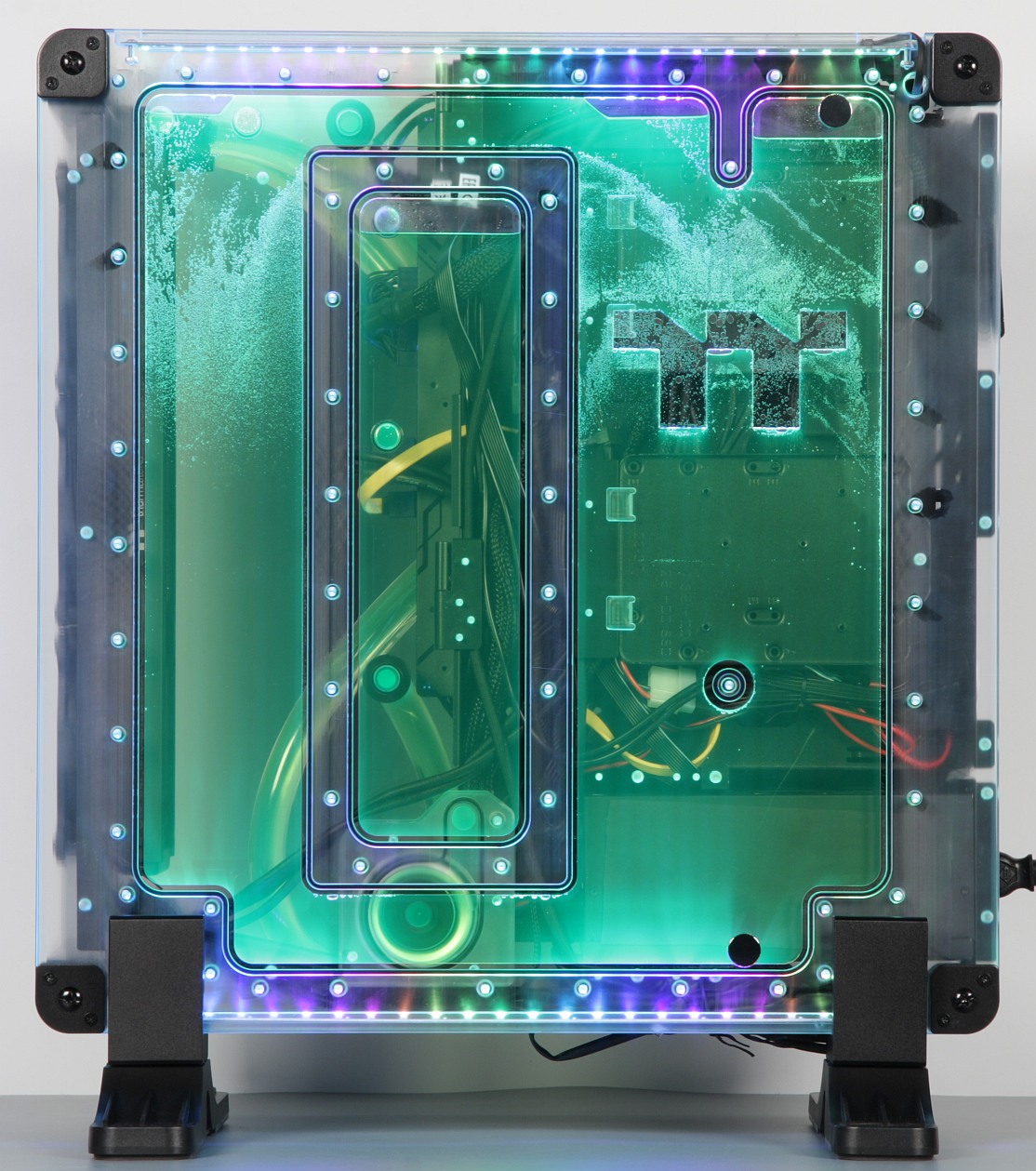

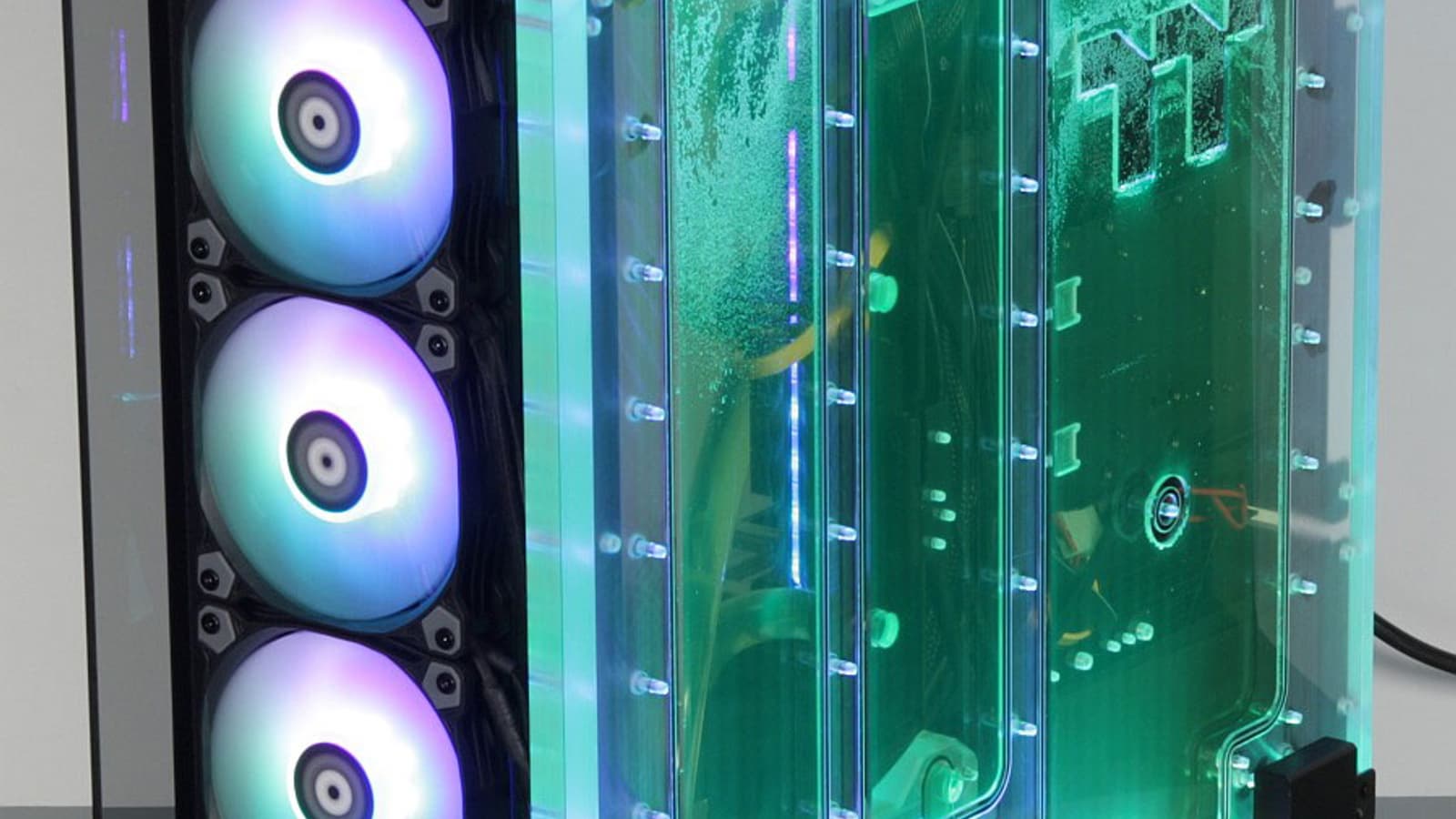

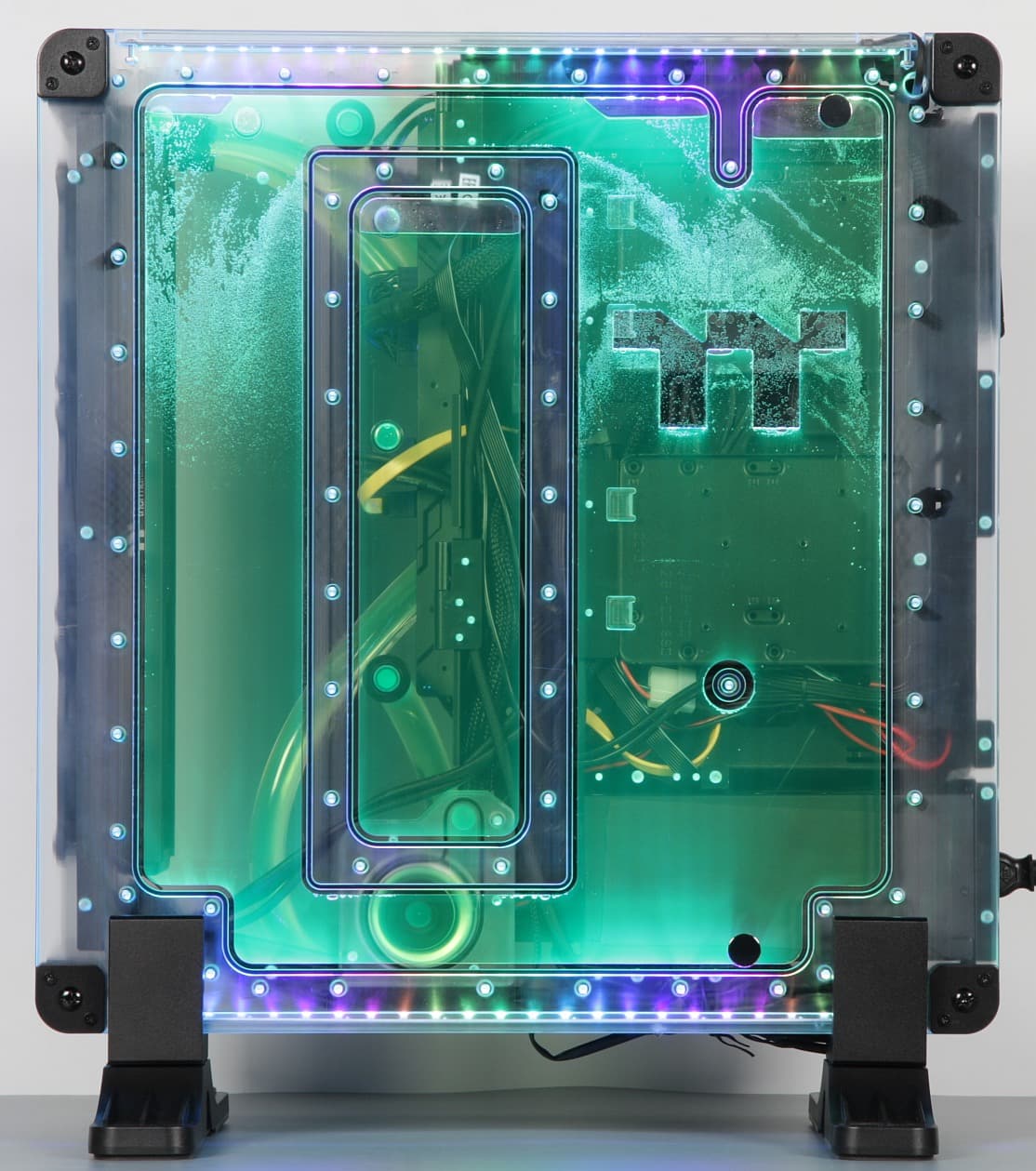

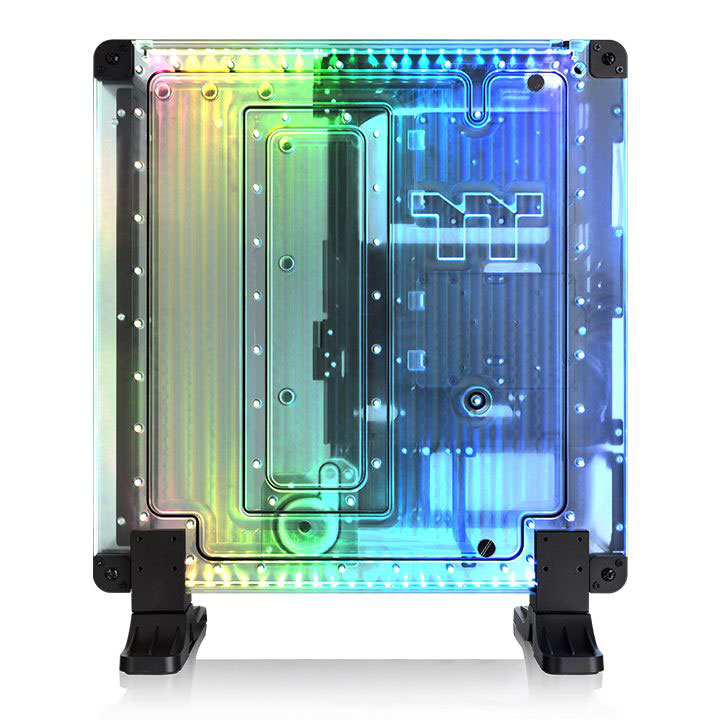

В корпусе присутствуют 48 светодиодов с индивидуальной адресацией, размещены они внутри резервуара, обеспечивая подсветку последнего и создавая оригинальный внешний вид корпуса и всей системы целиком.

Для управления светодиодами используется комплектный контроллер Thermaltake. Контроллер можно подключить к порту USB (внутреннему или внешнему) любой системной платы или к специализированному порту ARGB совместимой системной платы. В последнем случае поддерживается система управления подсветкой Asus Aura Sync и аналогичные решения других производителей материнских плат. При подключении по USB можно использовать фирменное программное обеспечение: Thermaltake RGB Plus или Thermaltake NeonMaker.

ПО Thermaltake NeonMaker

Это новое программное обеспечение для управления подсветкой компонентов производства Thermaltake через контроллер, подключенный к порту USB.

Thermaltake NeonMaker позволяет управлять компонентами с адресуемой подсветкой, настраивая ее в широких пределах.

Система охлаждения

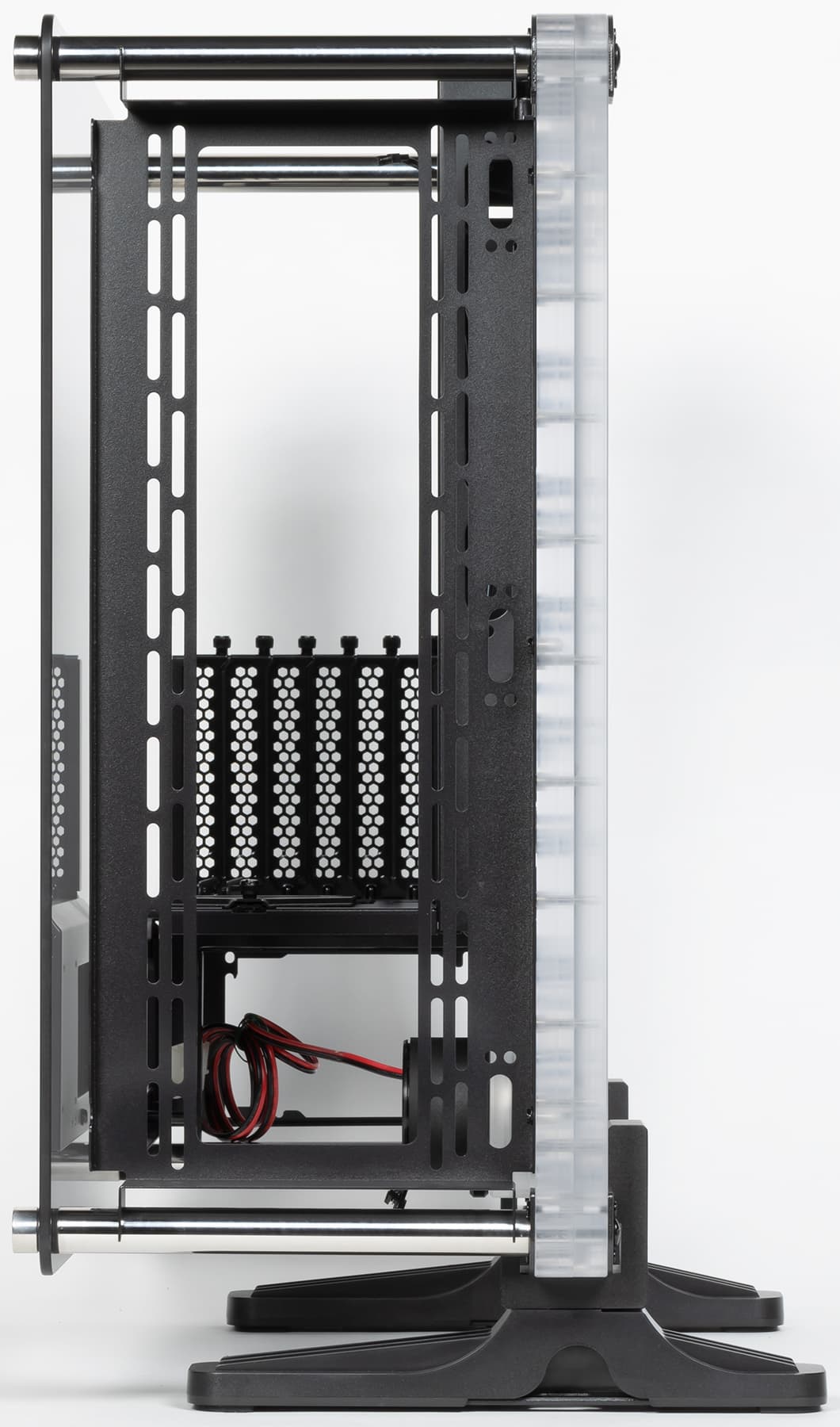

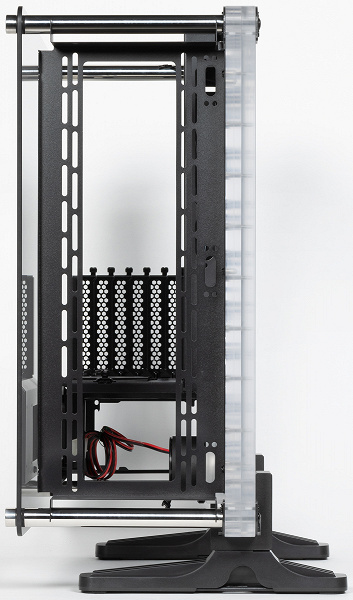

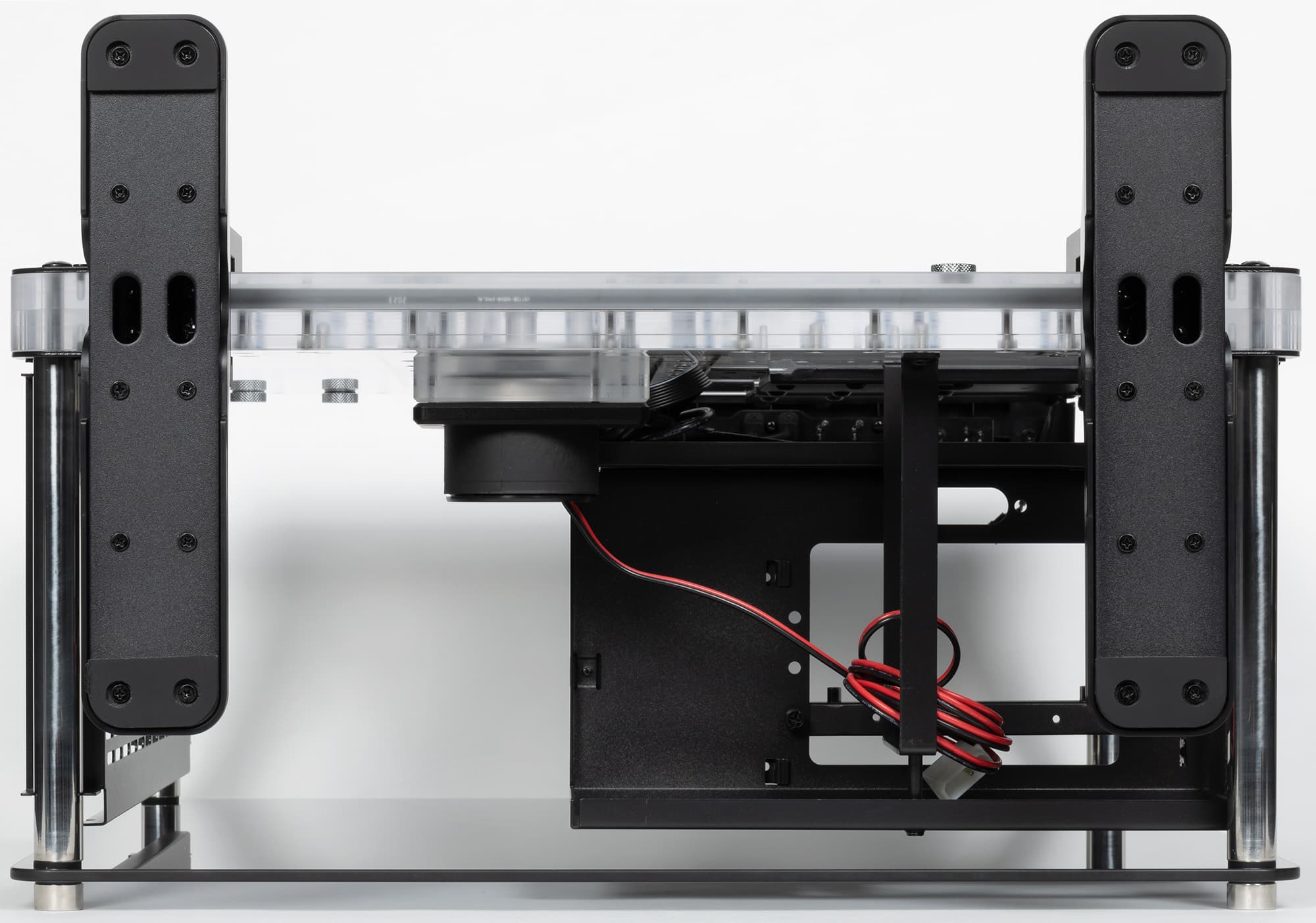

Корпус выполнен в формате open frame, т. е. открытый ящик. В связи с этим спереди и сверху стенок как таковых у корпуса нет, а на их месте присутствует просто открытое пространство. Правая и левая стенки — сплошные. Левую стенку можно снять полностью, так как ее единственная функция — создание привлекательного внешнего вида.

Так как корпус представляет собой полуфабрикат для сборки системы СЖО на дискретных компонентах, то предполагается установка в него радиаторов с комплектными вентиляторами. Таких радиаторов можно установить два: один (280/360 мм) спереди и один (240/360 мм) изнутри на резервуар. Если в первом случае особых проблем быть не должно, то во втором случае охлаждение радиатора будет организовано не самым лучшим образом из-за того, что воздух от вентиляторов, пройдя через радиатор, будет попадать на стенку резервуара. Таким образом, на выходе потока создается дополнительное аэродинамическое сопротивление, что приводит к росту уровня шума и ухудшению охлаждения самого радиатора.

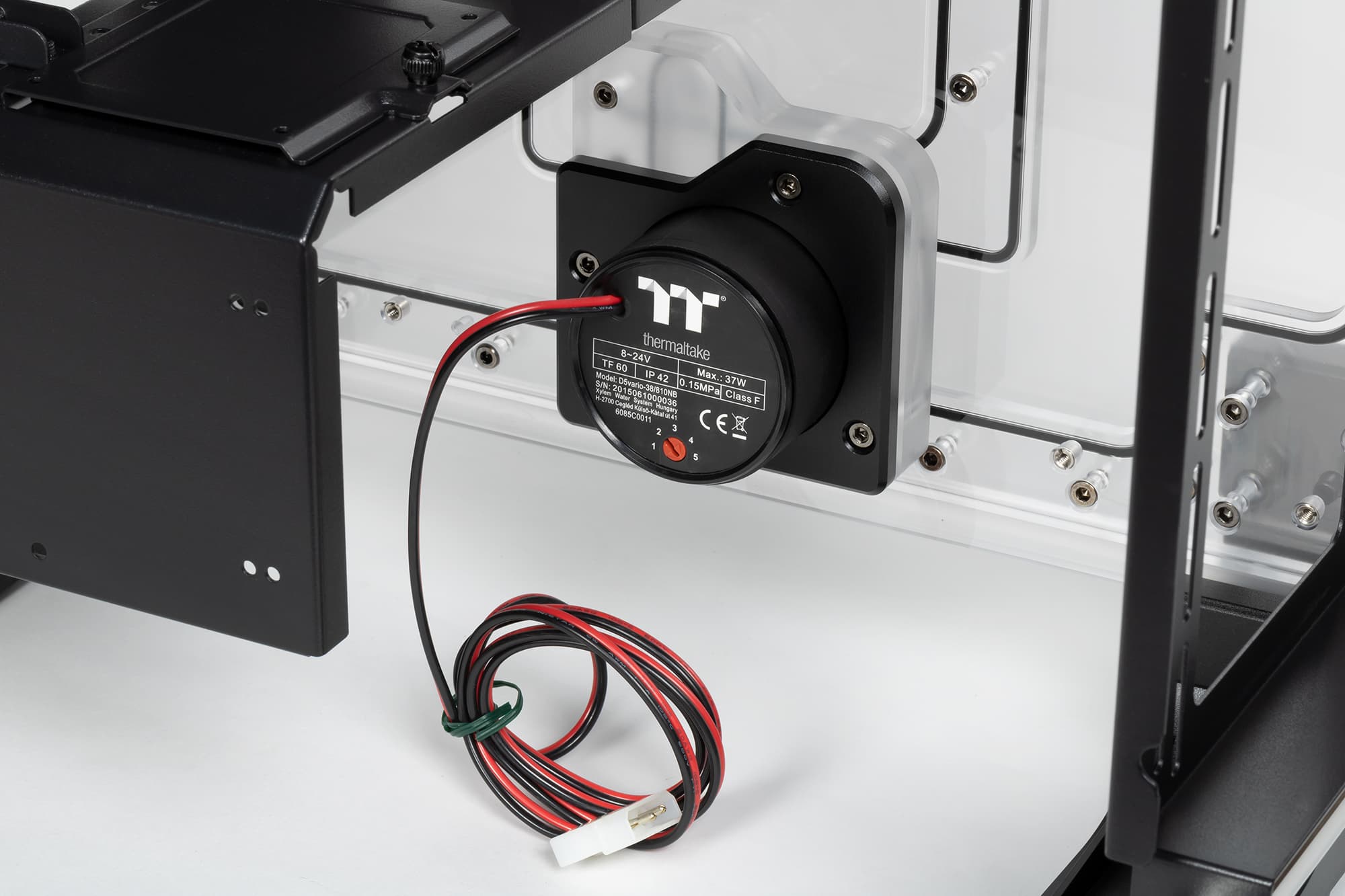

В корпусе предустановлен резервуар для охлаждающей жидкости емкостью 0,8 л (самой жидкости в комплекте нет), а также отдельностоящая помпа Thermaltake D5. Производительность помпы регулируется только вручную при помощи вращающегося регулятора (потенциометра), размещенного на корпусе помпы. Безусловно, хотелось бы иметь возможность регулировать производительность помпы при помощи ШИМ в автоматическом режиме, а не делать это вручную.

Конструкция

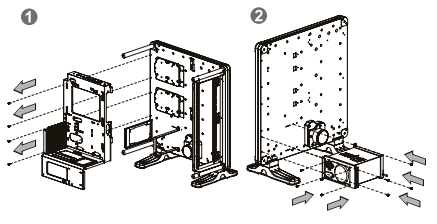

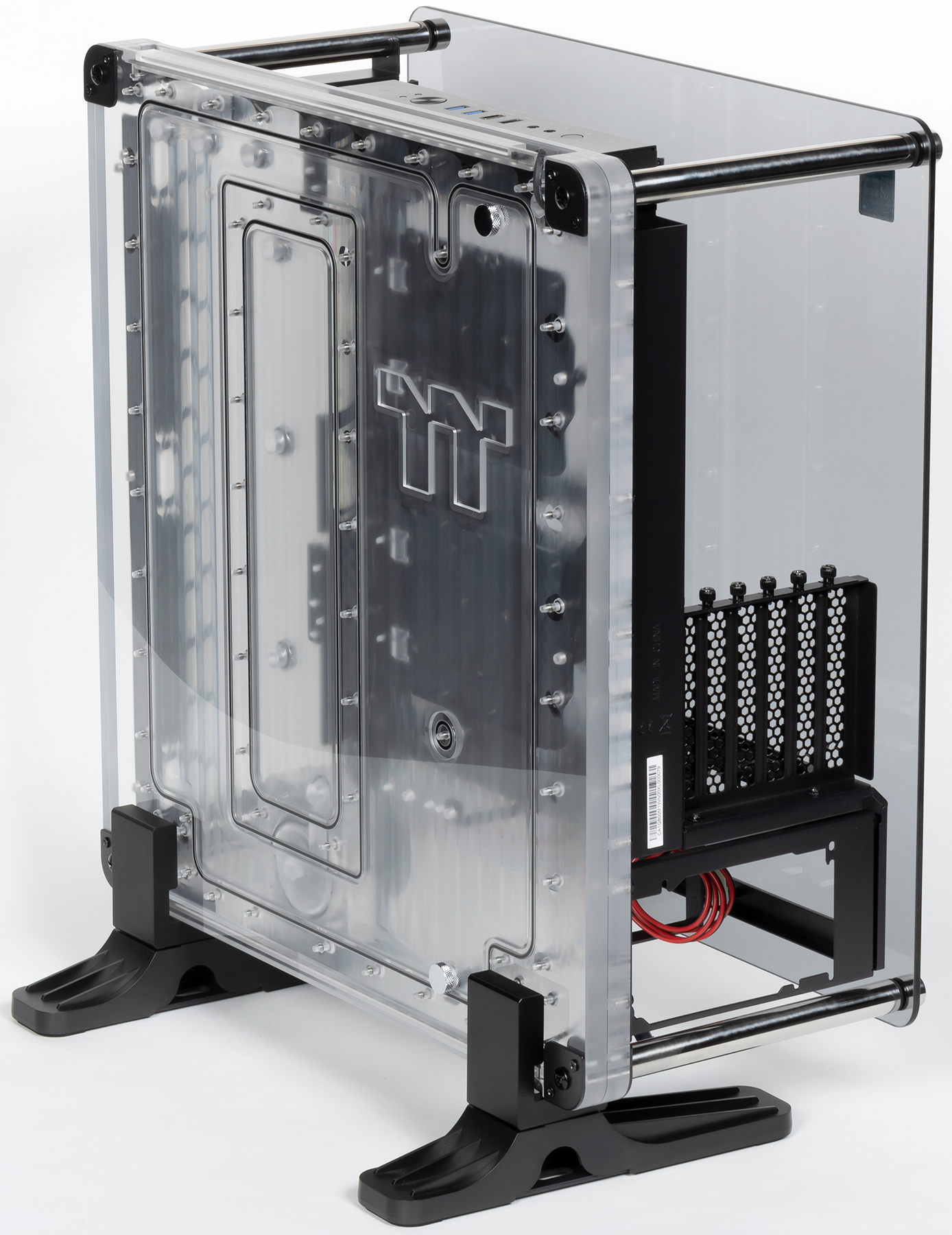

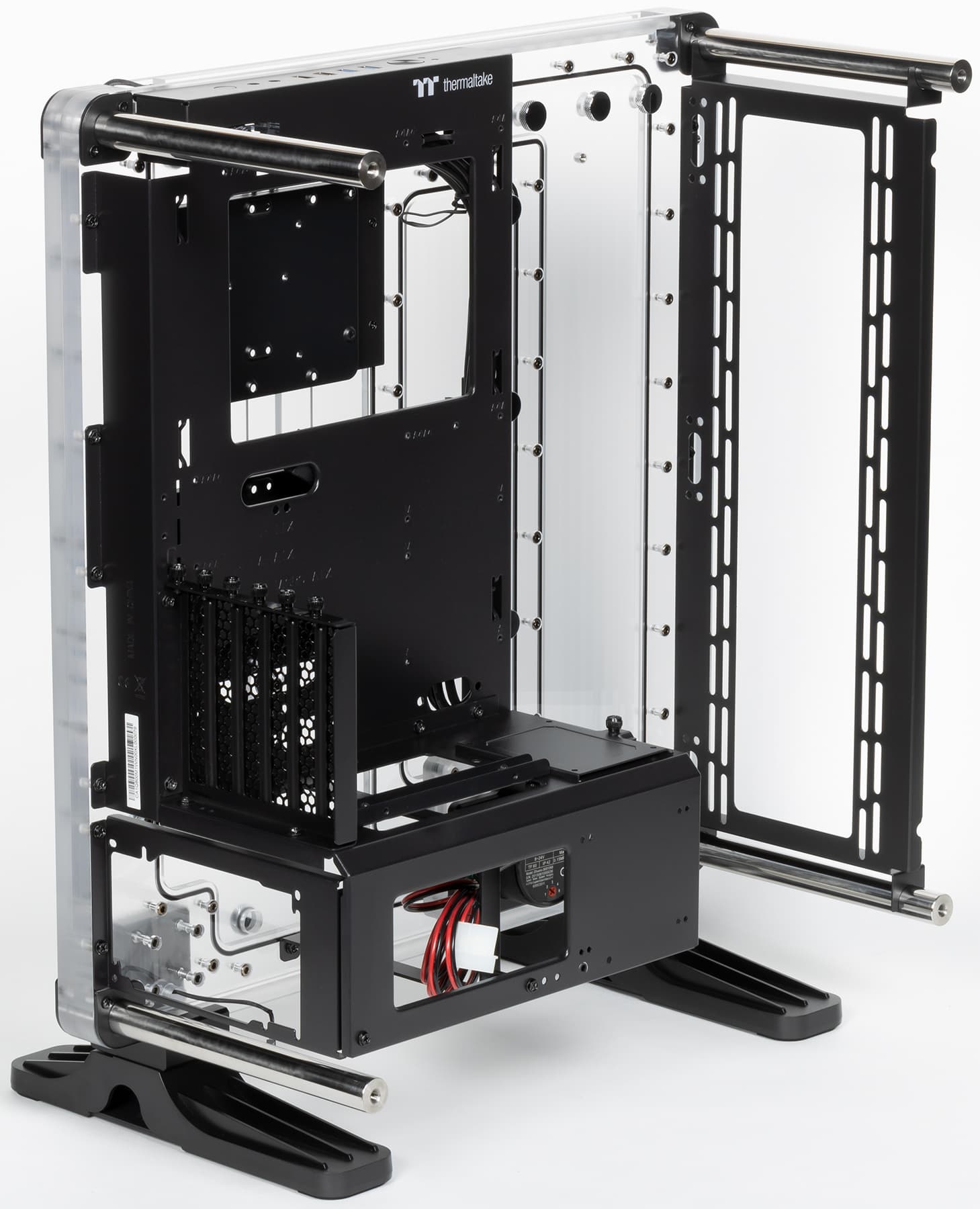

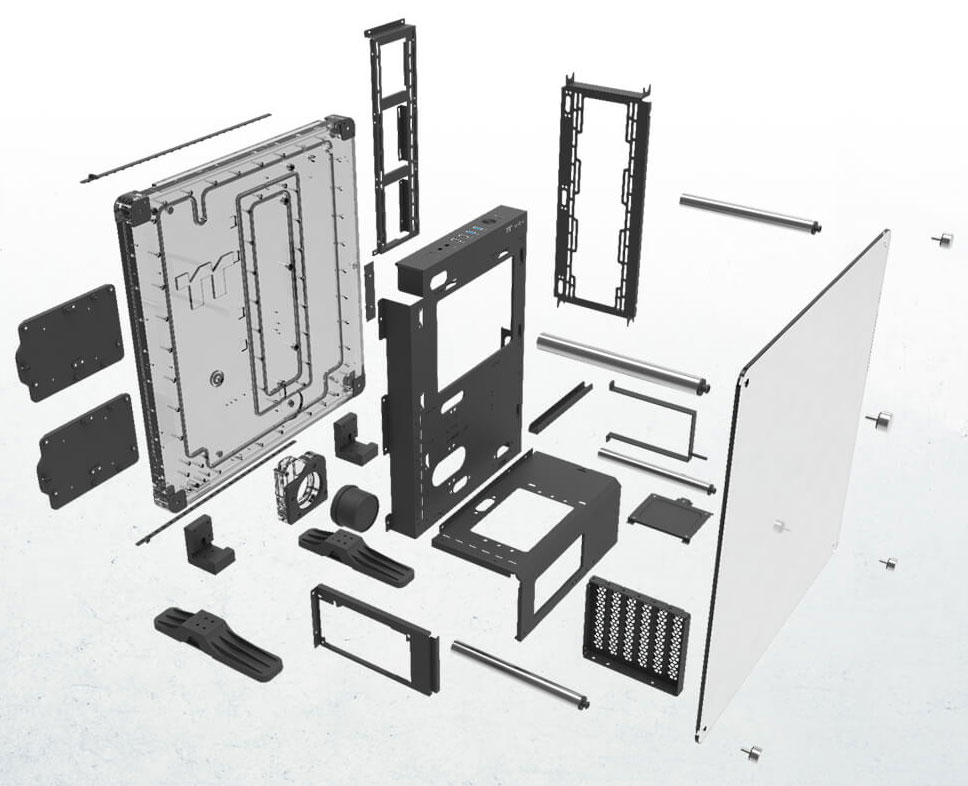

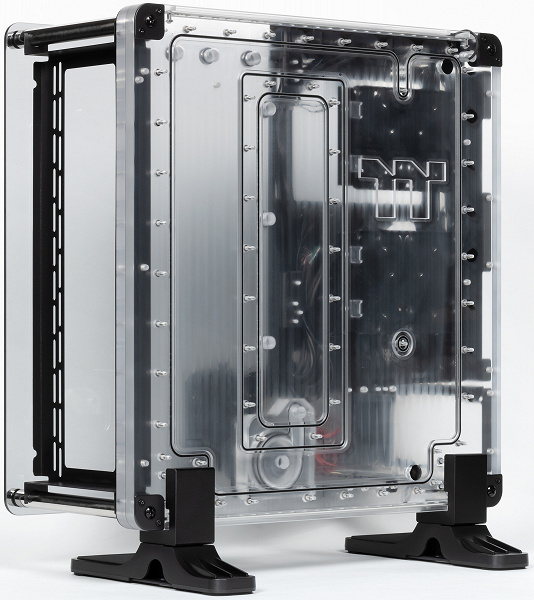

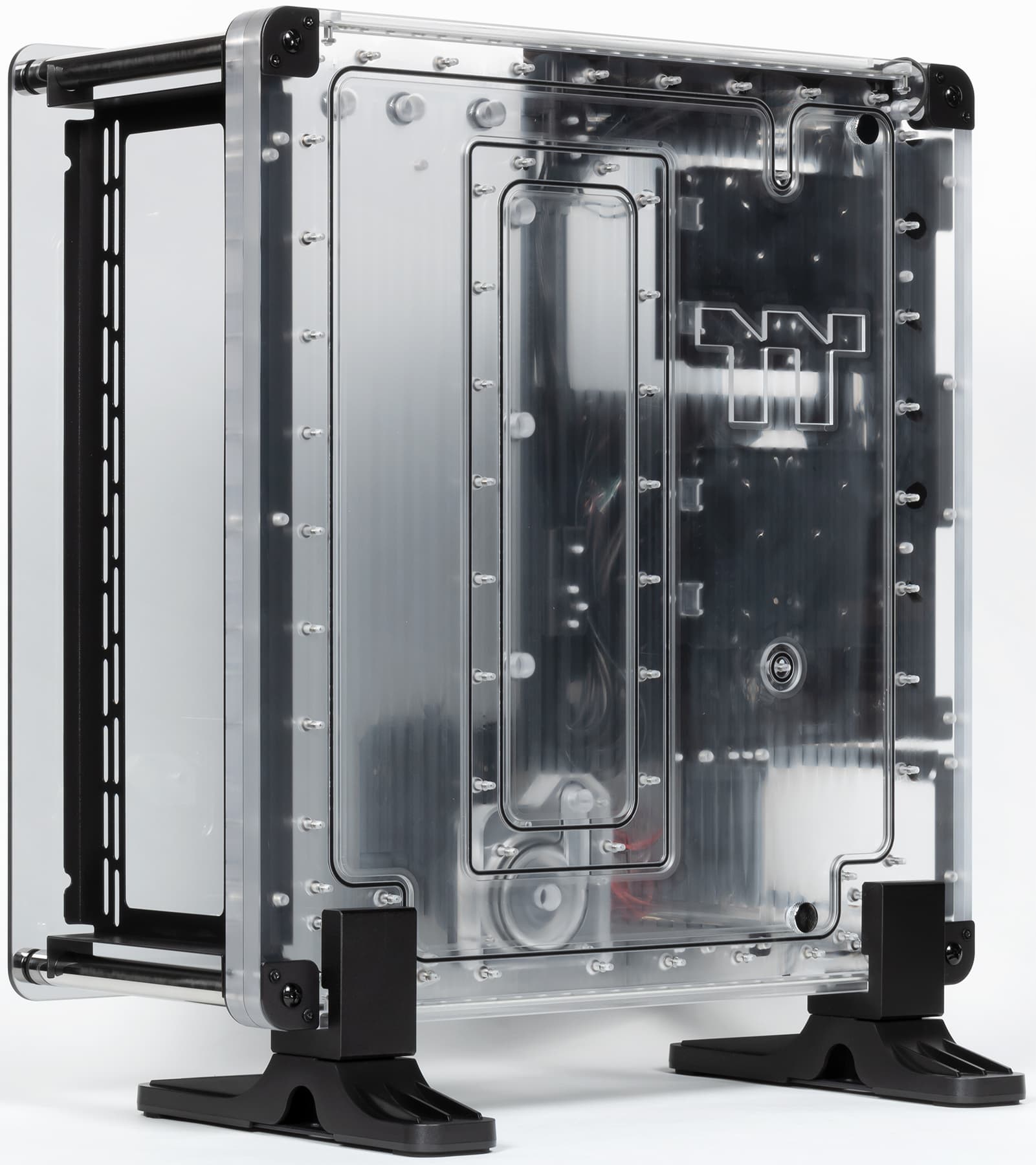

Основной несущей деталью корпуса является пластиковый сборный резервуар, который также выполняет роль правой стенки. С внутренней стороны корпуса к резервуару присоединено основание для системной платы, в нижней части которого предусмотрен кожух, закрывающий блок питания, который может быть длиной до 200 мм. Сам же блок питания монтируется на резервуар при помощи съемного кронштейна.

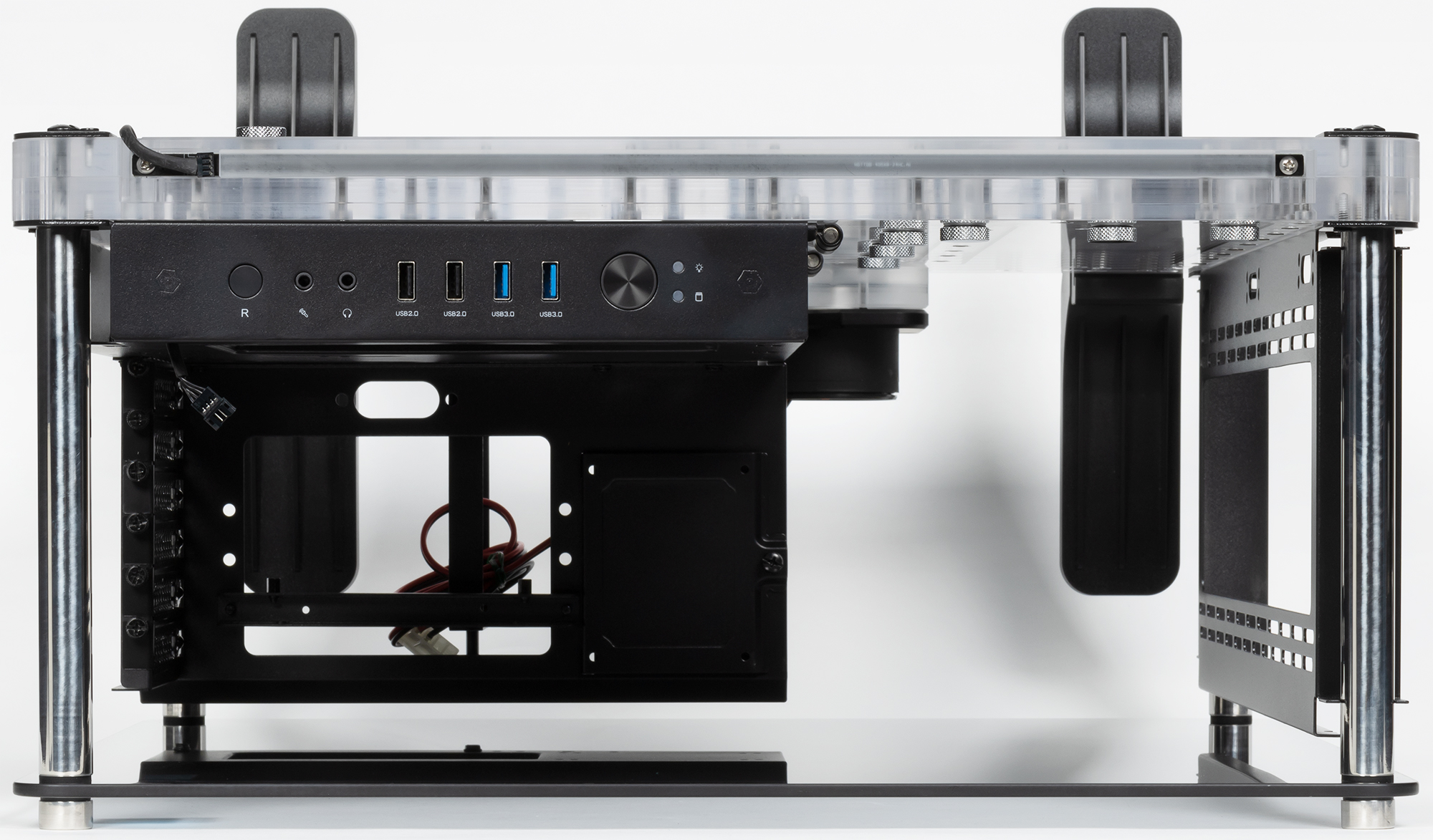

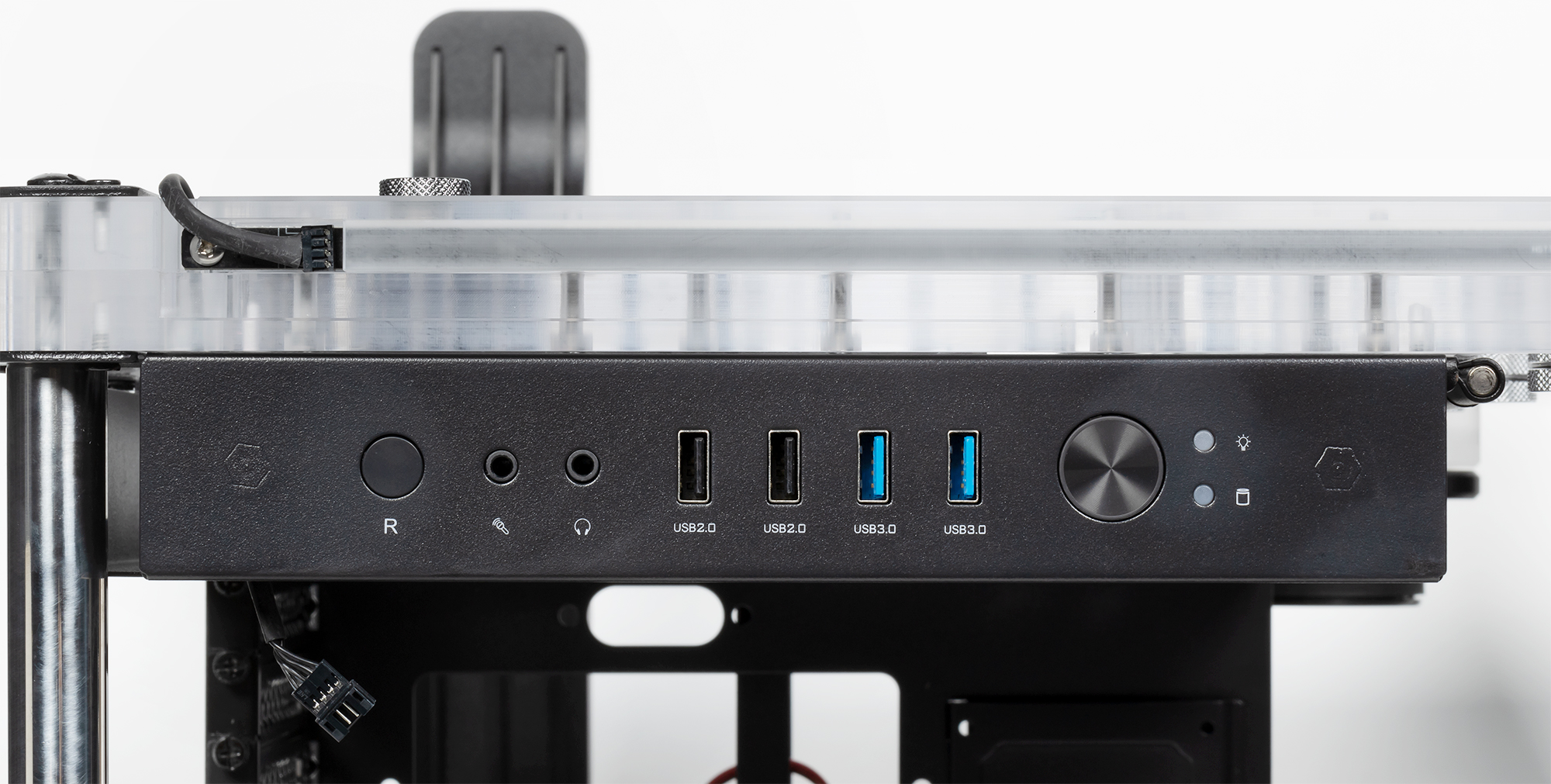

В верхней части основания размещен блок портов ввода-вывода, который обычно называют фронтальным.

В его состав входят 2 порта USB 3.0, 2 порта USB 2.0, а также стандартные разъемы для подключения микрофона и наушников, кнопка включения и кнопка перезагрузки. Набор вполне типовой, разъема USB Type-C тут нет, в отличие от Thermaltake P8. Место выбрано достаточно удобное как для напольного, так и для настольного размещения корпуса, хотя в последнем случае для манипуляций с блоком портов придется вставать из-за компьютера.

Основание для системной платы выполнено поворотным за счет использования петель.

С обратной стороны основания для системной платы предусмотрено место для укладки проводов, но его там не очень много, поэтому блок питания желательно выбрать с полностью ленточными проводами, чтобы максимально облегчить процесс сборки.

Правая стенка — стационарная, а левая — съемная, выполнена она из стекла толщиной 5 мм.

Боковая панель имеет крепление на четырех винтах с накатной головкой, которые продеваются через сквозные отверстия на лицевой стороне панели. Винты вкручиваются в детали цилиндрической формы, внутри которых имеется резьба. С обратной стороны данные детали прикручены к резервуару также при помощи винтов, их демонтаж не предполагается.

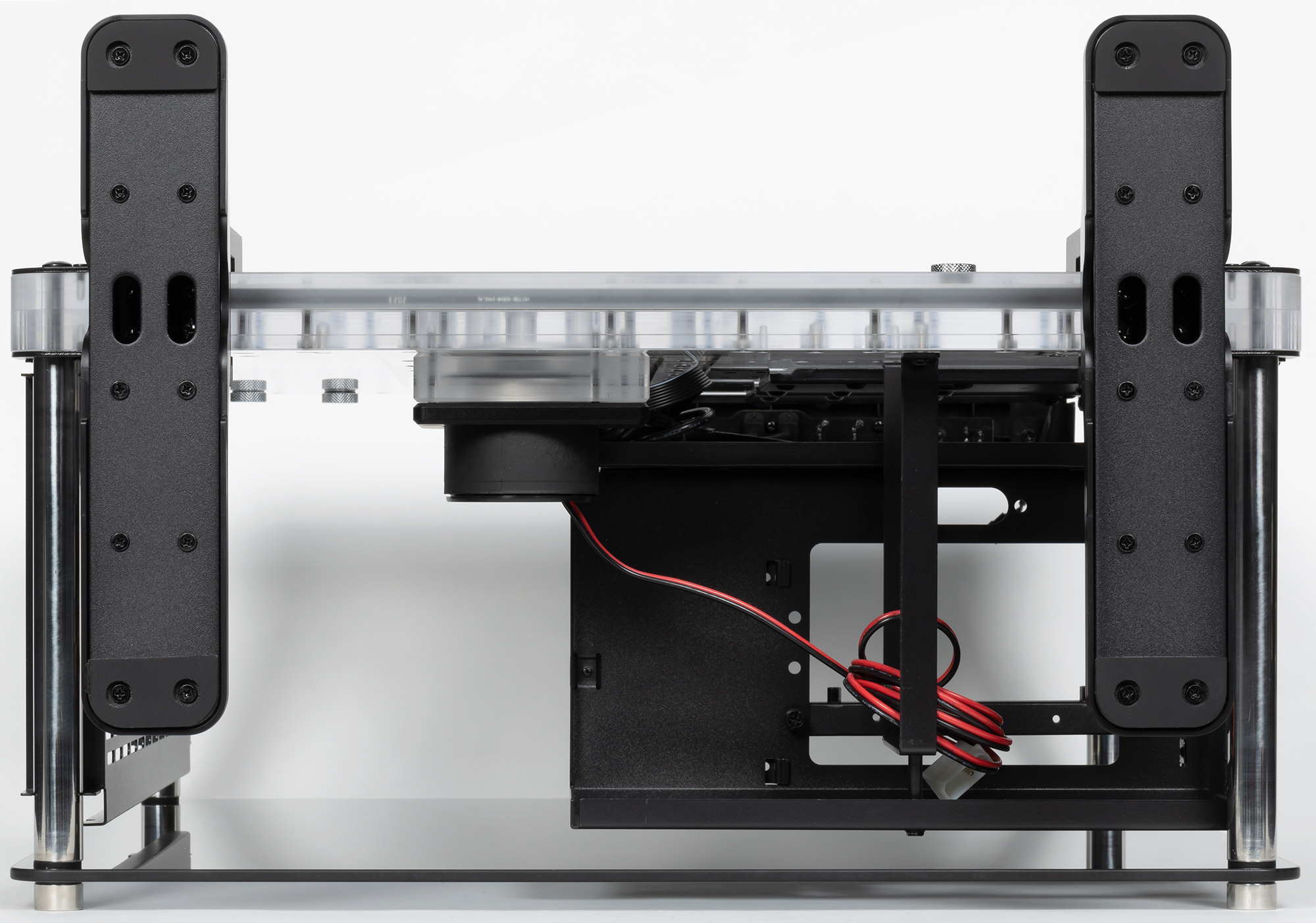

Базируется корпус на двух пластиковых опорных элементах с накладками из резиноподобного материала.

Для подобного корпуса было бы предпочтительнее использовать опорные элементы в виде труб или полозьев — это существенно упростило бы процесс транспортировки корпуса «в одно лицо» путем простого волочения по полу, так как переносить корпус с собранной системой в одиночку, мягко говоря, не очень удобно.

Накопители

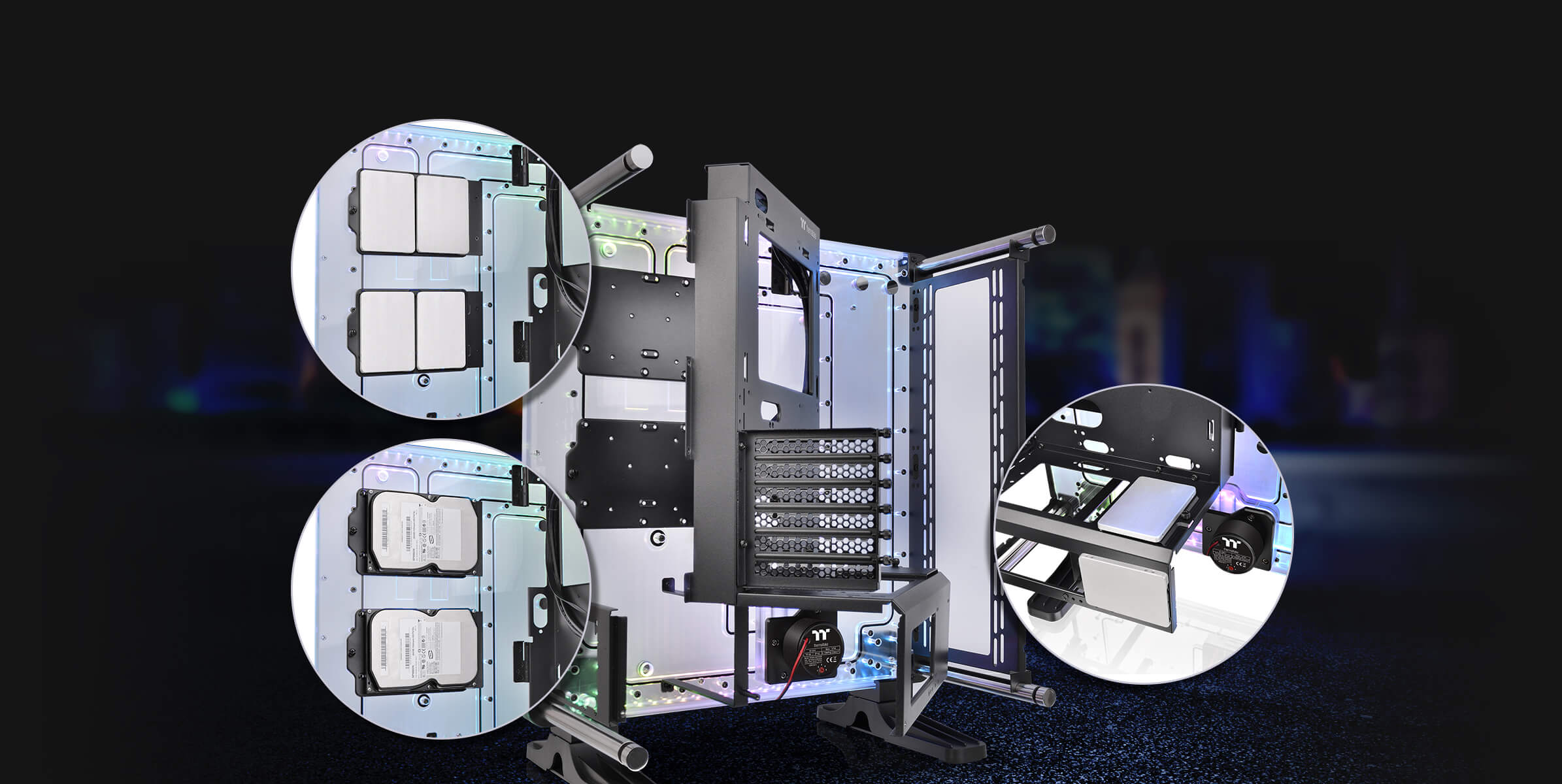

Как ни странно, в корпусе подобной конструкции нашлось место и для накопителей, причем именно во множественном лице. Если быть точным, то тут можно установить до шести накопителей типоразмера 2,5 дюйма, также имеется возможность размещения и полноразмерных дисков типоразмера 3,5 дюйма в количестве двух штук. Согласитесь, что для решения типа open frame это весьма неплохие возможности.

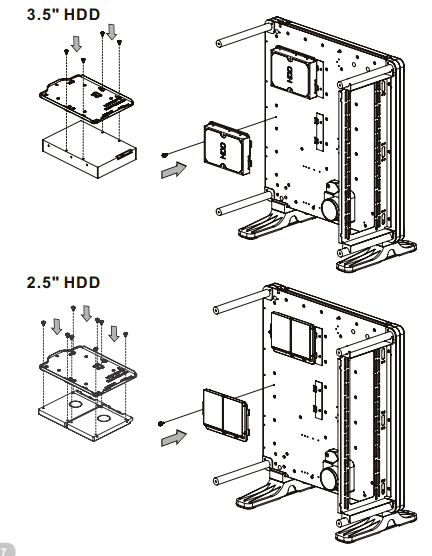

Для накопителей предусмотрены две быстросъемные монтажные пластины, которые установлены за основанием для системной платы на резервуаре. Их крепление осуществляется за счет монтажных отверстий, которые цепляются за пару выступов. Пластины дополнительно фиксируются винтами с накатной головкой.

В данном случае пластины универсальные, они позволяют устанавливать диски 3,5″ или 2,5″ на выбор. На одну пластину можно установить один накопитель формата 3,5 дюйма или два формата 2,5 дюйма. Таким образом, в корпусе можно разместить 2 накопителя 3,5″ или 4 накопителя 2,5″ или 1 накопитель 3,5″ с парой накопителей 2,5″.

Еще один накопитель формата 2,5 дюйма можно установить на монтажную пластину, которая размещена на кожухе блока питания сверху. И еще один такой же накопитель можно прикрутить к кожуху сбоку с внешней стороны.

Практическое исследование потребительских качеств

Для практической оценки потребительских качеств корпуса Thermaltake DistroCase 350P мы собрали в нем работающую системы на основе процессора AMD Ryzen 9 3950X и определили степень его нагрева для трех профилей работы системы охлаждения.

Встроенные в корпус помпа и резервуар были дополнены необходимыми компонентами из комплекта Thermaltake Pacific C360 DDC Soft Tube. Мы использовали радиатор Pacific C360, водоблок Pacific W4 ARGB на процессор, три вентилятора Pure 12 ARGB Sync, фитинги Pacific 1/2″ ID × 3/4″ OD Compression — Black, адаптеры Pacific G1/4 90 Degree Adapter — Black, куски шлангов V-Tubler 4T ID 1/2″ (внутренний диаметр 13 мм), а также необходимый крепеж, соединительные кабели и контроллер, управляющий работой подсветки вентиляторов и водоблока.

Радиатор мы закрепили на внутренней стороне передней панели, а вентиляторы — на внешней. При этом длинные винты, вкрученные в резьбовые отверстия на радиаторе, прижимали вентиляторы к радиатору и фиксировали всю конструкцию на передней панели. Вентиляторы работали на вдув, поэтому радиатор обдувался внешним условно холодным воздухом, что в данном случае повышало эффективность охлаждения процессора. Воздушный поток от вентиляторов также охлаждал внутренний объем корпуса. В случае этого открытого корпуса и данной тестовой системы со слабой видеокартой создавать усиленную вентиляцию внутреннего объема особой необходимости не было, но это может понадобиться в случае установки мощной видеокарты с воздушной системой охлаждения.

Видеокарта (ATI Radeon HD 4550 с пассивным охлаждением) была установлена вертикально. Отметим, что удлинительного шлейфа PCI-E в комплекте корпуса Thermaltake DistroCase 350P нет, но крепежная планка прилагается, поэтому для реализации вертикального варианта установки видеокарты нужно будет докупить только шлейф. На планке предусмотрены монтажные отверстия с двумя межосевыми расстояниями. Тот вариант, в котором стойки были вкручены изначально, для нашего шлейфа не подошел, поэтому пришлось переставить стойки на пару отверстий с другой стороны планки и перевернуть ее на 180 градусов.

При сборке системы мы не стали укорачивать шланги, поскольку запас их длины может потребоваться для других тестов. В итоге собранная система выглядит не так аккуратно, как могла бы, укороти мы шланги до минимально необходимой длины. Отметим, что собирать систему было относительно легко, поскольку открытый корпус и поворотная монтажная пластина системной платы облегчают доступ к компонентам ПК. Труднее всего было уложить многочисленные кабели в пространстве за монтажной пластиной — и это даже без установленных в штатных местах накопителей. По этой причине единственный SSD 2,5″ был установлен в третье штатное место — на кожух блока питания. Часть кабелей (от вентиляторов, контроллеров подсветки и т. д.) пришлось зажгутовать и закрепить под блоком питания, хотя такой способ производителем явно не предусмотрен.

Прозрачный резервуар, который по совместительству является боковой стенкой корпуса, имеет по три выпускных (от помпы) и впускных (к помпе) резьбовых отверстия, а также аналогичные отверстия для заливки и слива охлаждающей жидкости. Все отверстия изначально закрыты резьбовыми заглушками. Какое из трех отверстий в указанных группах использовать — решает сборщик системы.

Уже после сборки системы мы сделали следующие выводы. Во-первых, в качестве выходного лучше использовать верхнее отверстие, поскольку в этом случае воздушный карман устраняется сам по себе. Мы же использовали нижнее, поэтому пришлось специально доливать жидкость через верхнее выходное отверстие. Во-вторых, в качестве входного отверстия, видимо, лучше использовать среднее, так сопротивление потоку будет чуть меньше. В-третьих, оказалось, что заливать жидкость не очень удобно, потому что пришлось делать это в несколько этапов, включая-выключая помпу и доливая жидкость на последних итерациях уже буквально по миллилитру. При этом систему нужно заливать практически под завязку, поскольку воздушные карманы в случае интенсивного потока способствуют формированию воздушных пузырьков, которые снижают эффективность работы системы — снижают охлаждающую способность и увеличивают уровень шума. В-четвертых, не очень понятно, как аккуратно слить ОЖ, особенно если предполагается ее повторное использование, а не просто замена.

В-пятых, то, что производитель применил 4-контактные периферийные разъемы питания («типа Molex») на конце двух кабелей для подключения помпы и контроллера подсветки резервуара, доставило массу неудобств, поскольку соединить два разъема «типа Molex» на концах проводов совсем не просто, а к блоку питания пришлось подключить отдельный кабель только для того, чтобы запитать помпу и контроллер. Отметим, что конструкция помпы не предполагает никакого контроля за скоростью вращения и возможности внешнего управления скоростью вращения. Регулировать обороты помпы нужно, вращая потенциометр на ее корпусе, что неудобно и не позволяет гибко программным путем настраивать работу помпы в зависимости от текущих условий и требований.

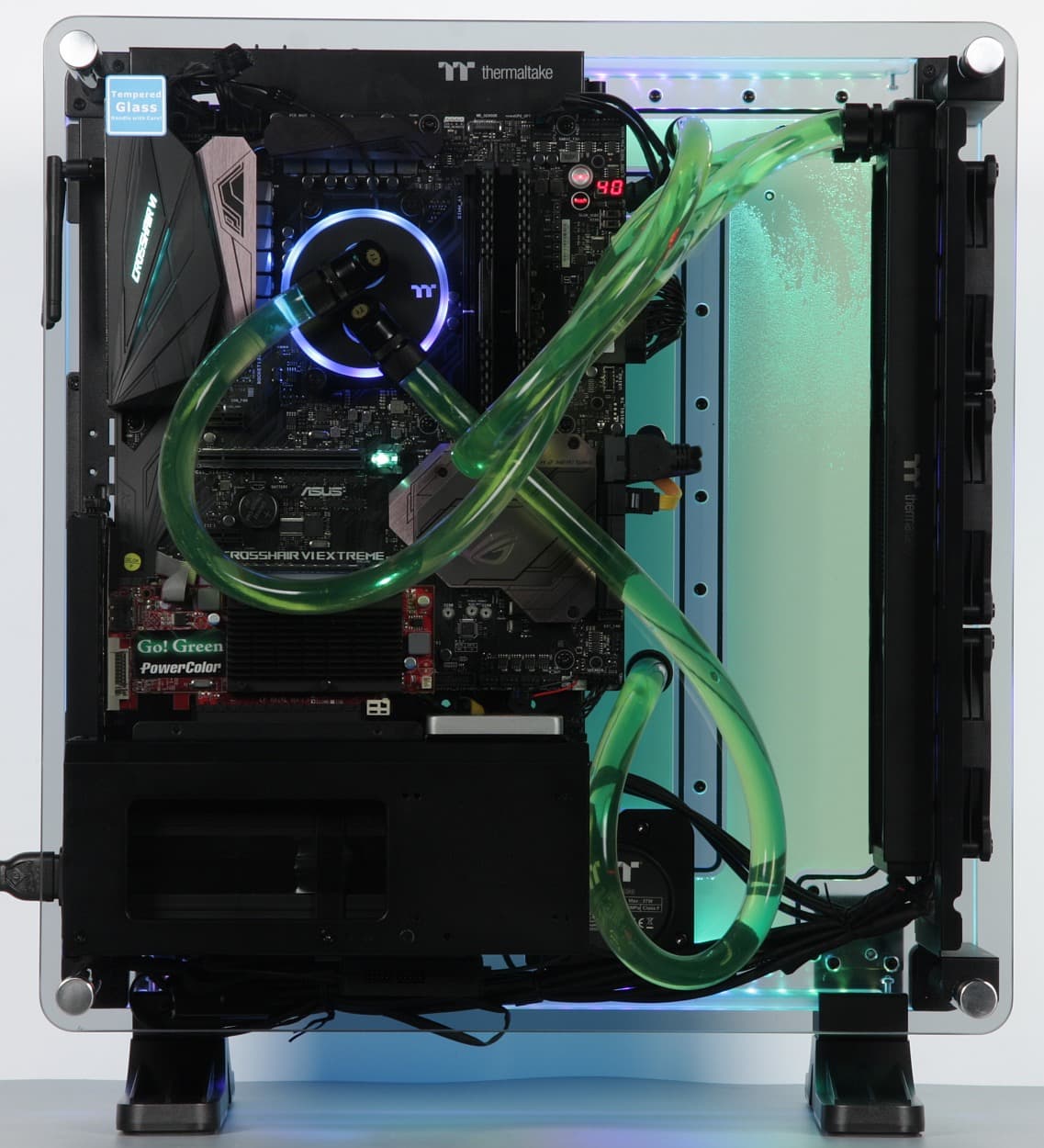

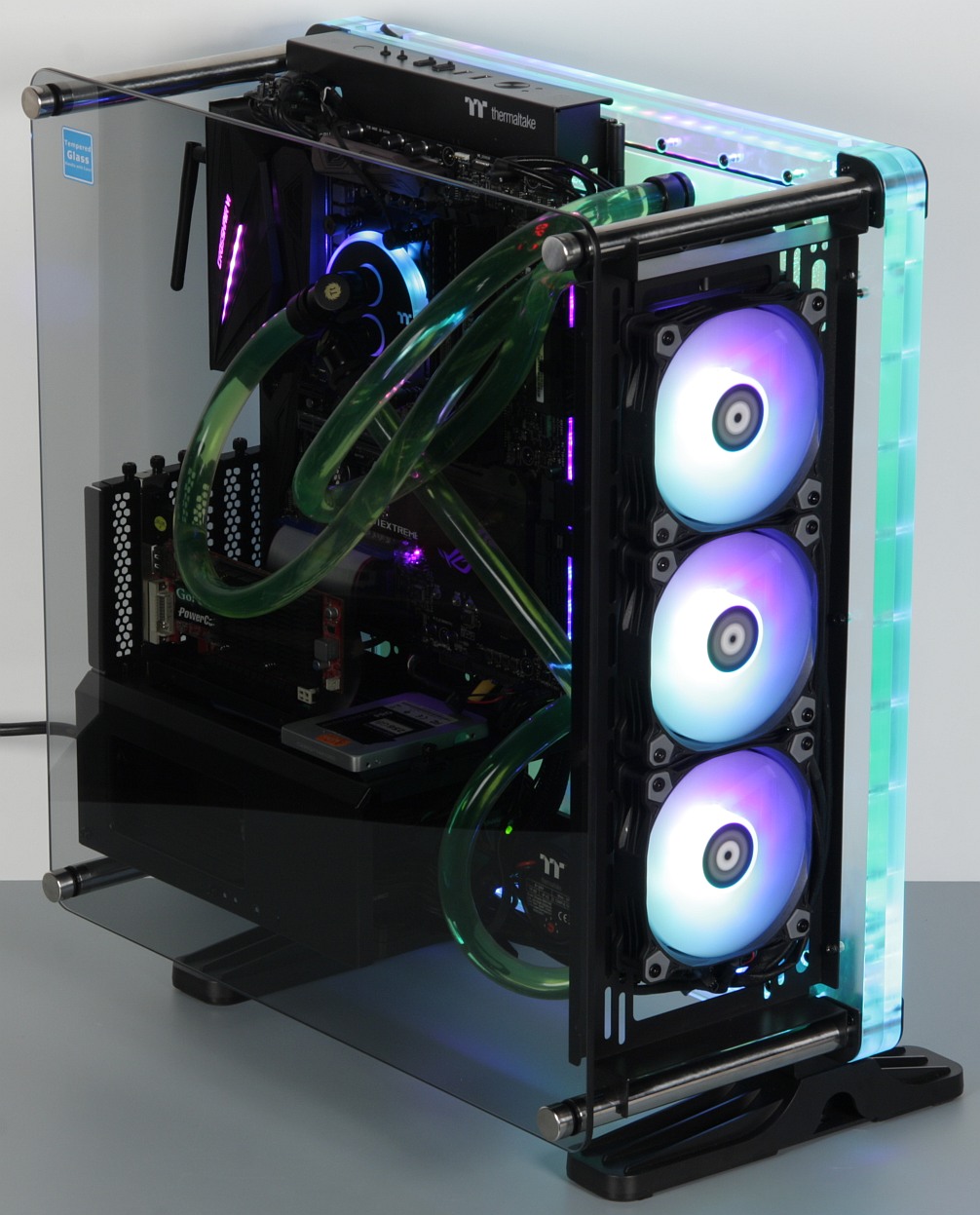

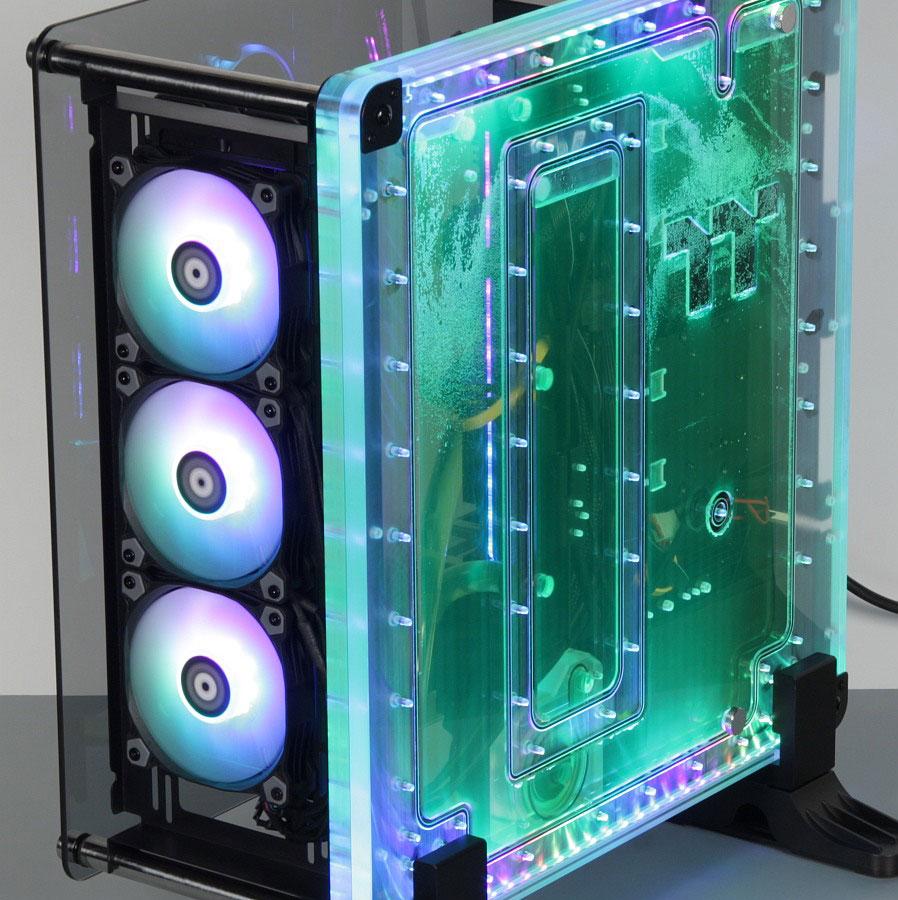

После того, как все трудности по сборке и заправке системы были преодолены, мы получили весьма эффектно выглядящий персональный компьютер. Впрочем, внешний вид — это только часть хорошего компьютера. Важно, чтобы он был еще высокопроизводительным и тихим. Поэтому мы решили протестировать его, взяв за основу методику тестирования процессорных охладителей образца 2020 года. Для теста под нагрузкой использовалась программа powerMax (нагрузка на CPU — тест AVX), все ядра процессора AMD Ryzen 9 3950X работали на фиксированной частоте 3,6 ГГц (множитель 36). При замерах шума торец микрофона располагался на высоте 50 см от верхнего края корпуса и в 50 см от переднего края корпуса, а микрофон был направлен на верхнее переднее ребро корпуса. Это некая условная имитация положения головы пользователя при расположении системного блока на полу.

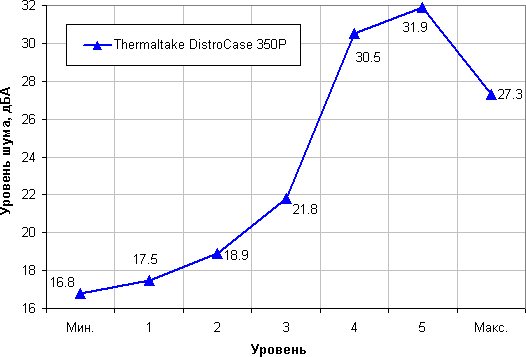

К сожалению, уровень шума от помпы оказался довольно велик, притом, видимо из-за резонансных явлений, пиковый уровень шума был даже не на самой высокой скорости вращения. Зависимость уровня шума помпы от положения регулятора (вентиляторы выключены, блок питания во время тестов всегда работал в пассивном режиме):

Видно, что для создания тихой (уровень шума ниже 25 дБА) и очень тихой (уровень шума по возможности приближается к 20 дБА) системы регулятор на помпе нужно установить на 3 и на 2 (или ниже) соответственно. В итоге тестирование проводилось для трех профилей работы помпы и вентиляторов. Первый профиль — это максимальная скорость вращения всех трех вентиляторов и помпы (КЗ сигнала с ШИМ 100% для вентиляторов и регулятор в положении максимума на помпе). Цель — определить, на что способна система в режиме с максимальной производительностью. Второй профиль — работа системы в тихом режиме, в котором ее шум будет настолько мал, что, например, не будет мешать спать в одном помещении с компьютером. Целевой уровень шума мы приняли за 25 дБА. Для снижения шума до нужного уровня КЗ сигнала с ШИМ для вентиляторов мы установили на 45%, а регулятор на помпе — на 3. Третий профиль — очень тихий ПК. В этом случае КЗ сигнала с ШИМ для вентиляторов мы оставили на 45%, а регулятор на помпе выставили на минимум.

Результаты тестирования приведены в таблице ниже:

Указанная в таблице температура CPU — это температура, усредненная по времени (примерно за 30 с). Общее потребление системы от розетки под максимальной нагрузкой составило порядка 220 Вт.

Видно, что даже в режиме очень тихой работы перегрева процессора нет, и даже есть хороший запас для возможного роста температуры, то есть для еще большего снижения шума можно снизить скорость вращения вентиляторов. Таки образом, на основе корпуса Thermaltake DistroCase 350P можно собрать эффектно выглядящий и при этом тихий и производительный ПК с жидкостной системой охлаждения.

Итоги

Корпус получился действительно интересный и с довольно оригинальной конструкцией. Правда, богатой комплектацией он не отличается: чтобы использовать корпус непосредственно по назначению, нужно будет докупить некоторое количество компонентов для сборки СЖО, а также удлинитель для PCI-E (райзер). К сожалению, готового набора для данного корпуса, который можно было приобрести для сборки СЖО и в котором не было бы ничего лишнего, производитель не предлагает. Данная модель будет интересна исключительно пользователям, собирающим систему с жидкостным охлаждением на дискретных компонентах и с разветвленной системой подсветки. Возможная сфера применения — презентационные компьютеры.

За оригинальный дизайн корпус получает нашу редакционную награду за текущий месяц.
