Обзор компонентной системы жидкостного охлаждения Thermaltake Pacific C360 DDC Soft Tube

Паспортные характеристики, комплект поставки и цена

Производитель Thermaltake
Модель Pacific C360 DDC Soft Tube
Код модели CL-W253-CU12SW-A
Тип системы охлаждения комплект компонентной системы жидкостного охлаждения
Комплект поставки
  • вентилятор, 3 шт.
  • комплект креплений вентиляторов на радиатор
  • разветвитель для питания вентиляторов
  • радиатор
  • комплект креплений радиатора на корпус
  • помпа
  • комплект креплений помпы в корпус
  • водоблок
  • комплект креплений водоблока на процессор
  • кабель-переходник для подключения подсветки водоблока
  • ключи, 3 шт. разных
  • термопаста в шприце
  • шланг ∅12,7 / 19 мм, длина 2 м
  • компрессионный фитинг-переходник на резьбу G1/4″, 6 шт.
  • угловой адаптер с резьбой G1/4″, 4 шт.
  • теплоноситель прозрачный, 1 л
  • емкость для переливания теплоносителя
  • контроллер подсветки
  • кабели-переходники для подключения подсветки к разъему на материнской плате, 2 шт. разных
  • заглушка на разъем ATX от БП
  • руководство по установке
  • описание гарантии
Розничные предложения
Вентиляторы
Тип вентилятора осевой (аксиальный), серия Pure 12 ARGB Sync, 3 шт.
Питание вентилятора 12 В, 1,2 Вт, 4-контактный разъем (общий, питание, датчик вращения, управление ШИМ) и подсветка: 5 В, 1,6 Вт, 3-контактный разъем (питание 5 В, данные, общий)
Размеры вентилятора 120×120×25 мм
Скорость вращения вентилятора 500—1500 об/мин
Производительность вентилятора 95,9 м³/ч (56,45 фут³/мин)
Статическое давление вентилятора 15,6 Па (1,59 мм вод. ст.)
Уровень шума вентилятора 25,8 дБА
Подшипник вентиляторов гидродинамический (hydraulic bearing)
Радиатор
Размеры радиатора 29,5×119×399 мм
Материал радиатора медь
Помпа
Тип помпы интегрирована с резервуаром
Питание помпы 12 В, 20 Вт, 4-контактный разъем типа «Molex»
Скорость вращения помпы 4600 об/мин
Производительность помпы (максимальные значения) подъем 7 м, давление 150 кПа, скорость перекачивания 522,38 л/ч
Ёмкость резервуара 200 мл
Водоблок
Материал теплосъемника медь
Термоинтерфейс теплосъемника термопаста в шприце
Совместимость материнские платы с процессорными разъемами Intel: 115x, 1366, 2011; AMD: AM4, AM3, AM2, FM1, FM2
Подключение
Вентиляторы питание: в разветвитель (3 выхода), который подключается к 4-контактному (общий, питание, датчик вращения, управление ШИМ) разъему для вентилятора на материнской плате; подсветка: последовательно в проходной разъем на кабеле подсветки вентиляторов и к разъему на материнской плате (через переходник) или к контроллеру из комплекта
Помпа питание: к 4-контактному разъему типа «Molex», датчик вращения: к 3(4)-контактному разъему для вентилятора на материнской плате
Теплосъемник подсветка: последовательно в проходной разъем на кабеле подсветки вентиляторов и к разъему на материнской плате (через переходник) или к контроллеру из комплекта
Контроллер подсветки к разъему питания SATA от БП

Описание

Этот комплект мы уже неоднократно запускали в работу в тех случаях, когда возникала необходимость в использовании компонентной системы жидкостного охлаждения. См. следующие статьи:

Там данная система выступала в роли вспомогательного компонента тестового стенда, но, наконец, пришла пора ей самой стать главным героем статьи.

Поставляется комплект компонентной системы жидкостного охлаждения Thermaltake Pacific C360 DDC Soft Tube в двойной коробке. Внешняя обложка коробки выполнена из тонкого картона и выполняет в основном декоративную и информационную функции.

На ее внешних плоскостях в цвете изображены основные комплектующие, схема подключения, есть таблица с техническими характеристиками. Внутренняя коробка изготовлена из гофрированного картона и выполняет защитную функцию. Внутри дополнительно для защиты и распределения комплектующих используются вкладки из гофрированного картона и вспененного полиэтилена и пластиковые пакеты. Подошва теплосъемника защищена пластиковой пленкой.

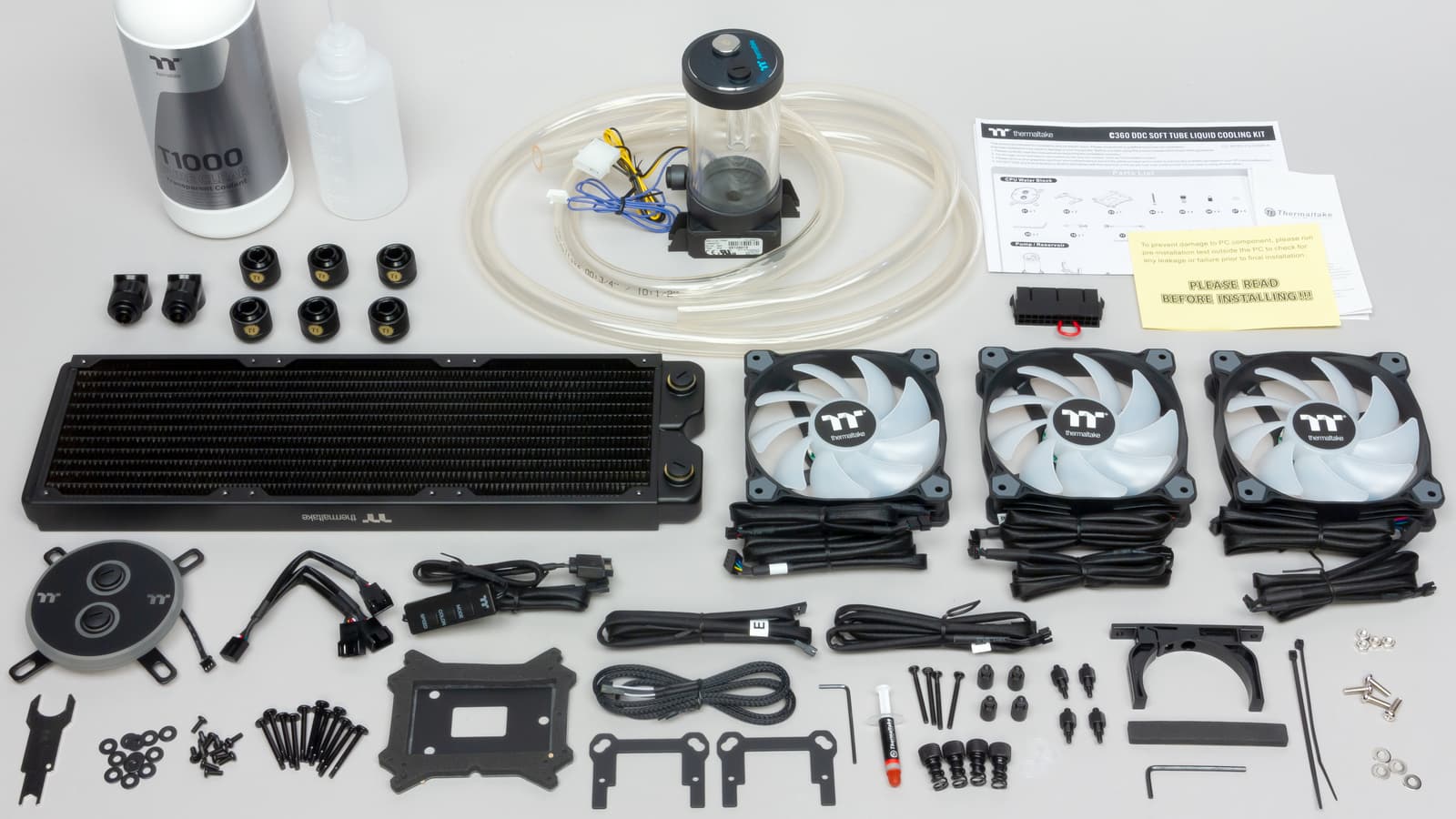

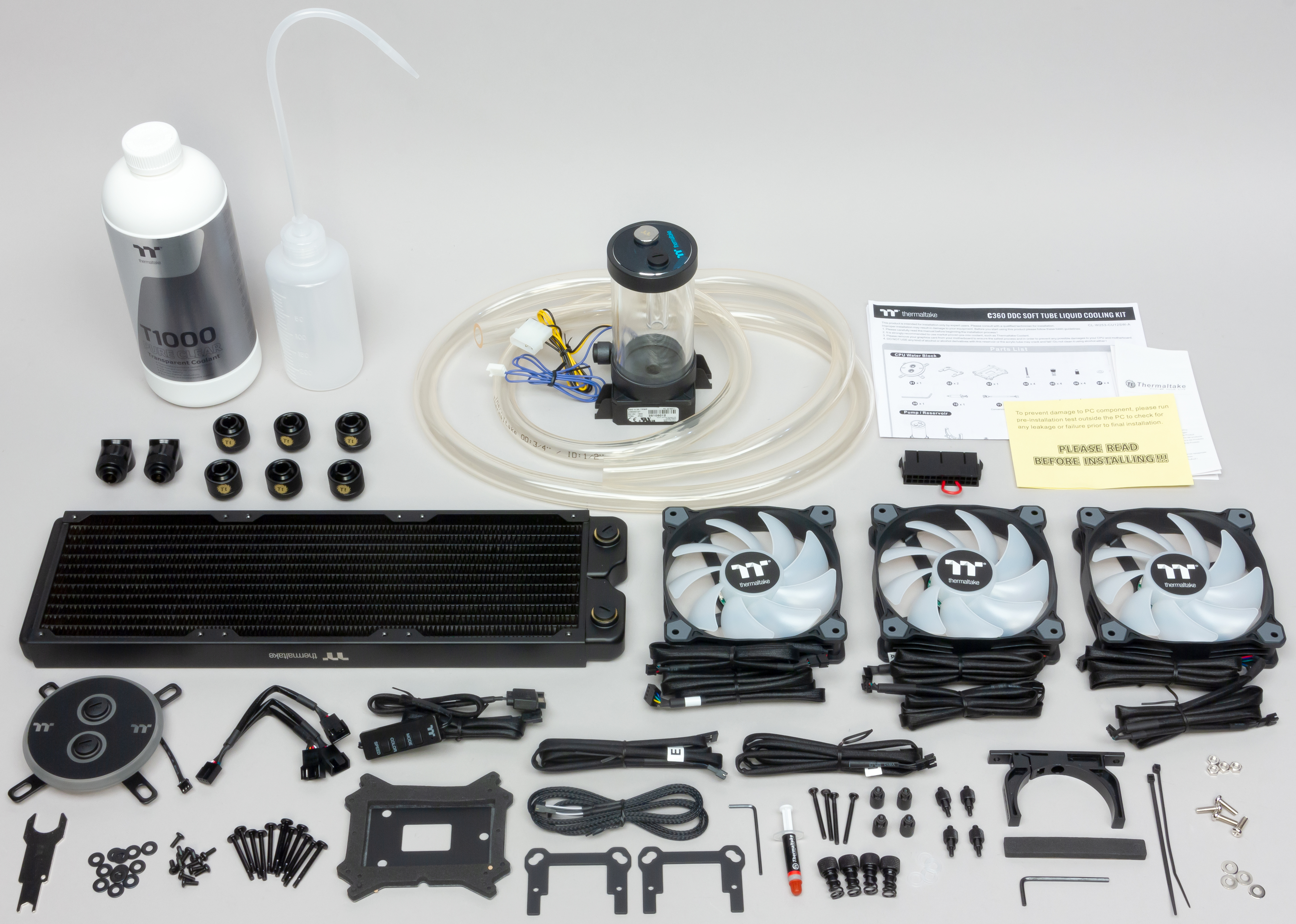

Внутри коробки находится все необходимое для сборки системы жидкостного охлаждения распространенных потребительских процессоров Intel и AMD. Инструкция с надписями на английском, но она в основном в картинках, поэтому понятна и без перевода. На сайте компании есть полное описание системы и ссылка на PDF-файл с инструкцией.

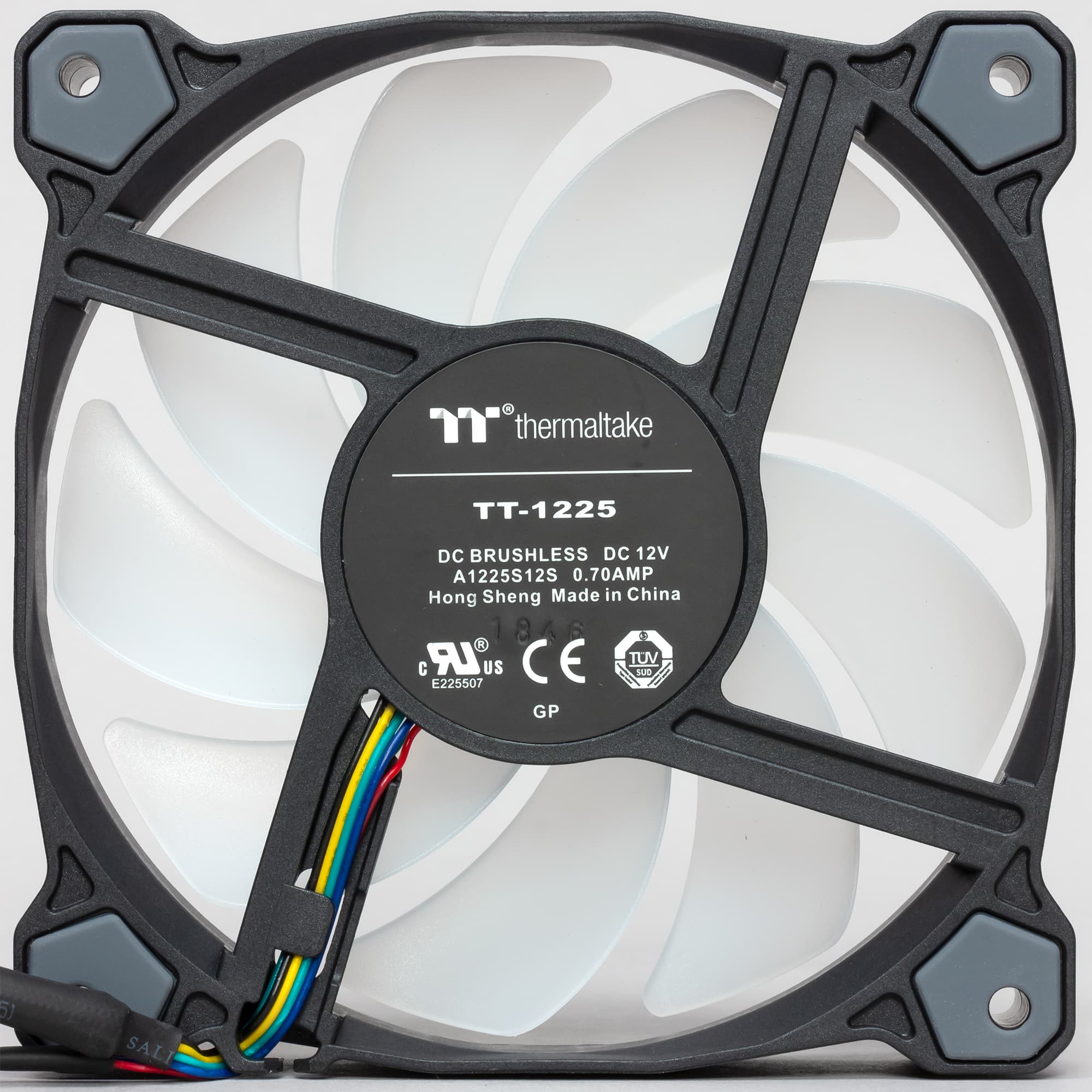

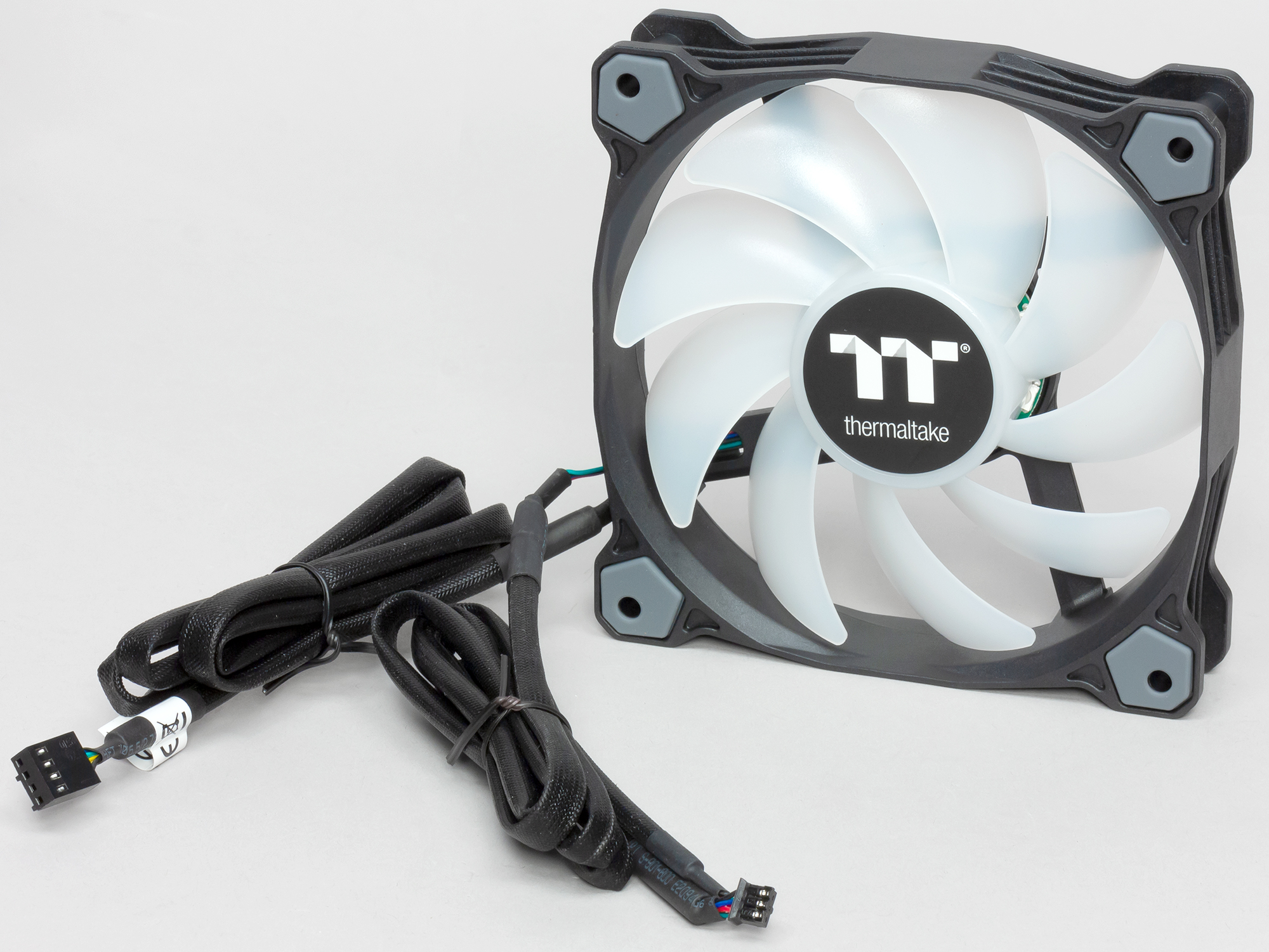

Крыльчатка вентилятора изготовлена из белого полупрозрачного пластика с матовой поверхностью. На статоре по кругу расположены 9 шт. адресуемых RGB-светодиодов, которые подсвечивают крыльчатку из центра.

Рамка вентилятора изготовлена из прочного черного пластика, а на проушины рамки наклеена накладки из резины средней жесткости. Накладки выполняют преимущественно декоративную функцию, так как виброизолировать они ничего не могут. Маркировка на вентиляторе позволяет определить, что используется модель TT-1225 (A1225S12S) компании Hong Sheng.

Высота рамки вентилятора 25,5 мм (27 мм высота по накладкам). Габариты рамки — 120×120 мм. Масса вентилятора с кабелями 171 г. Кабели от вентилятора заключены в плетеную оболочку. Согласно легенде оболочка уменьшает аэродинамическое сопротивление, но принимая во внимание толщину плоских трех- или четырехпроводных кабелей внутри этой оболочки и ее внешний диаметр, мы в правдивости этой легенды сильно сомневается. Оболочка пропитана каким-то составом, напоминающим каучук, поэтому она относительно жесткая и упругая, и за все цепляется, протаскивать кабель в такой оболочке внутри корпуса занятие не из легких. Впрочем, оболочка позволит сохранить единый стиль оформления внутреннего убранства системного блока. Вентиляторы поддерживают управление с помощью ШИМ. Длина кабеля питания вентилятора составляет 90 см, а длина кабеля подсветки 90 см до первого разъема (вход) и еще 10 см до второго (выход). Кабели длинные, что также расширяет возможности по установке без использования удлинителей. Кабель-разветвитель для питания вентиляторов имеет длину 10,5 см от разъема «мама» до каждого из трех разъемов «папа». Для укладки кабелей в комплекте есть целых две пластиковых стяжки, что, конечно, лучше, чем ничего.

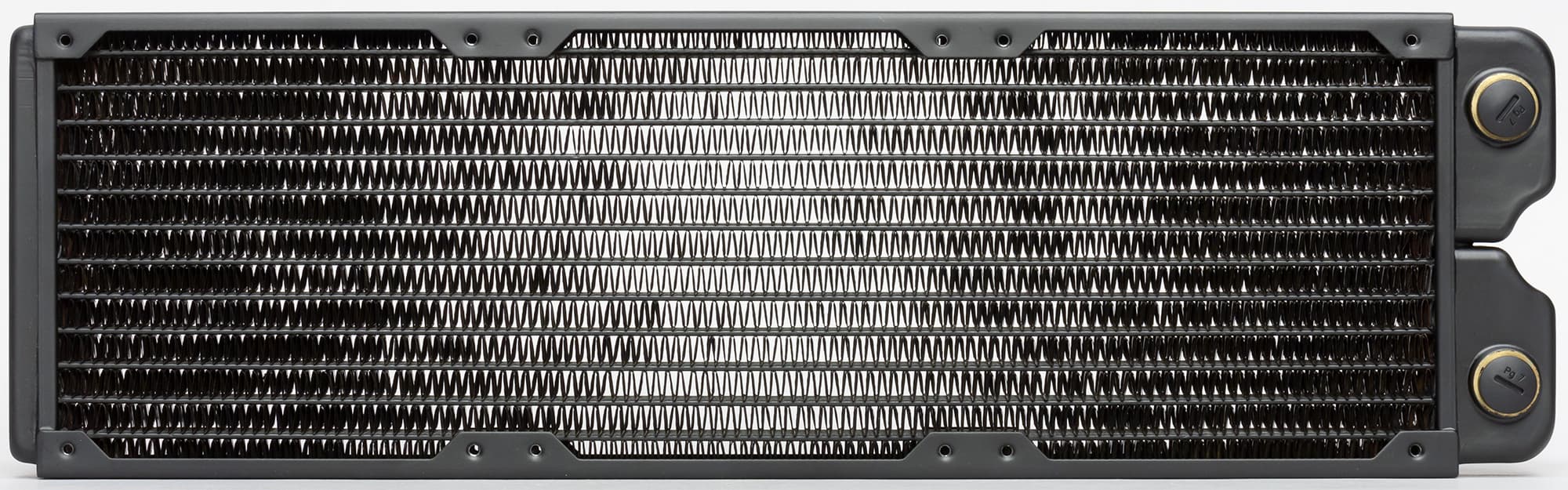

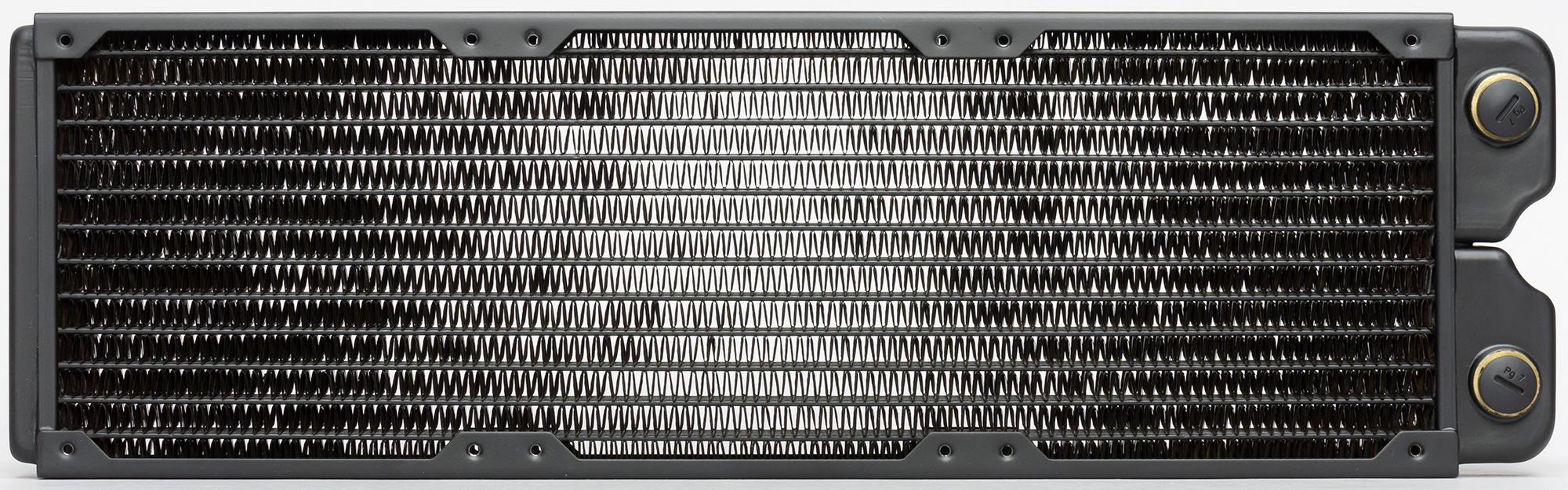

Радиатор рассчитан на установку трех вентиляторов с рамками 120 на 120 мм.

Заявлено, что радиатор изготовлен из меди, но на самом деле, судя по цвету видимых частей без покрытия, используется какой-то медный сплав.

Из этого же сплава изготовлены другие «медные» детали — фитинги и угловые адаптеры. Видимо, этот сплав лучше противостоит коррозии при не сильно меньшей теплопроводности в сравнении с чистой медью. Боковые планки радиатора, придающие ему жесткость и в которых сделаны резьбовые отверстия для крепления вентиляторов на радиатор и радиатора на корпус, выполнены из стали. Снаружи радиатор имеет стойкое черное матовое покрытие.

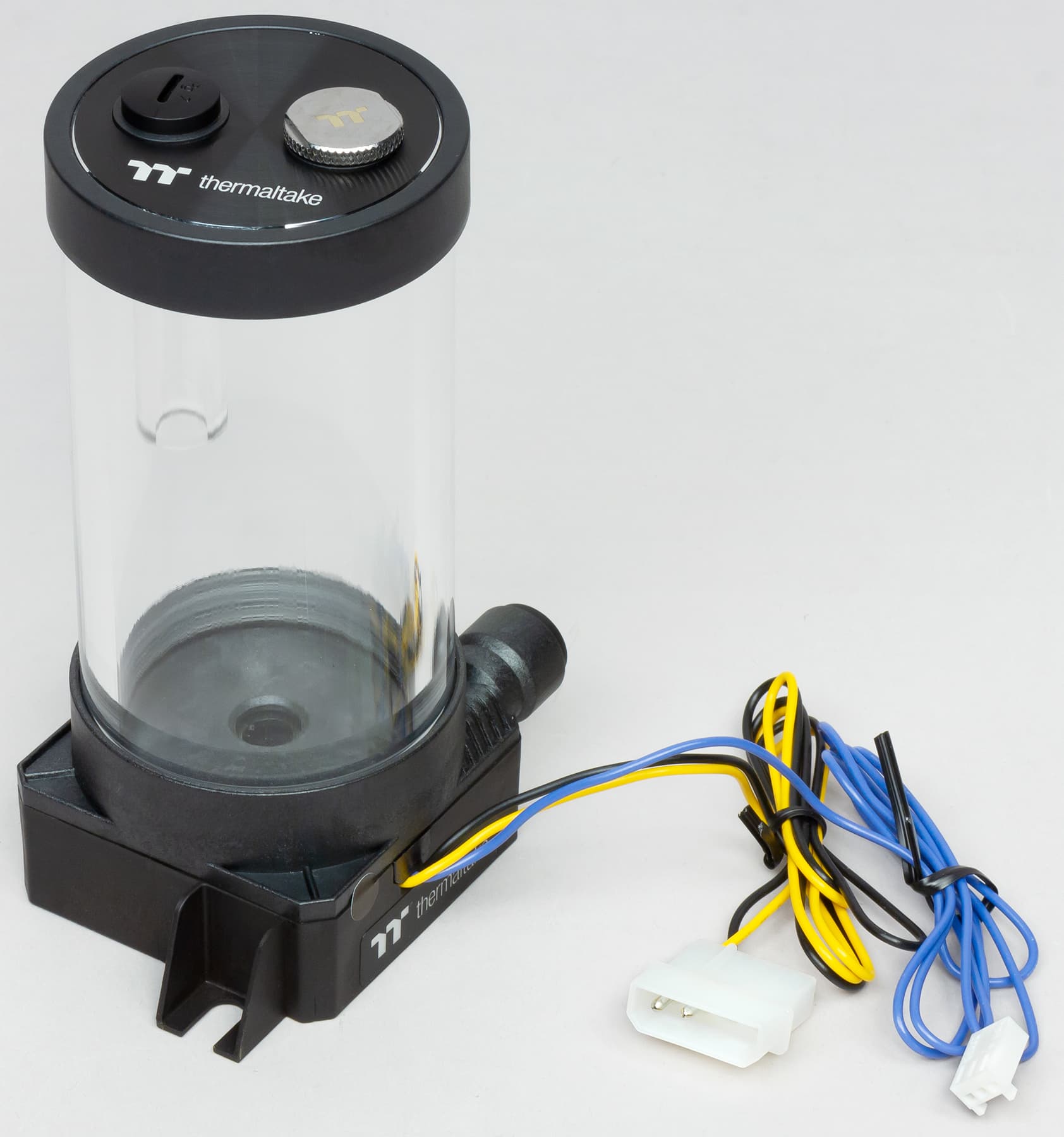

Корпус помпы изготовлен из твердого черного пластика с матовой поверхностью. К источнику питания помпа подключается с помощью 4-контактного разъема типа «Molex» (только 12 В) на конце двух проводов длиной 54 см. Это один из самых неудобных способов подключения, так как соединить два разъема типа «Molex на концах проводов бывает не очень просто, а современных блоках питания с модульным подключением кабелей может понадобиться подключить отдельный кабель только для того, чтобы запитать помпу. Также подразумевается, что отсутствует штатный способ регулировки скорости вращения ротора помпы. Отдельным проводом подключается датчик вращения, что позволяет отслеживать скорость вращения помпы штатным образом. Температурного датчика охлаждающей жидкости нет, но ничто не мешает докупить его отдельно.

Сверху на помпу накручивается цилиндр, изготовленный из прозрачного оргстекла. На этот цилиндр накручивается крышка из черного твердого пластика, в которой есть два отверстия с резьбой G1/4″. Эти две детали образуют разборную емкость для охлаждающей жидкости. Одно отверстие, предназначенное для подачи жидкости, продолжается вниз короткой трубкой из прозрачного пластика, а второе, заглушенное металлической резьбовой пробкой, предназначено для заправки системы охлаждающей жидкостью. Специальной заглушки или краника для слива жидкости нет, что доставляет некоторые неудобства.

Низ помпы прикручивается к днищу корпуса или к специальному кронштейну, а верхнюю часть помпы поддерживает скоба из пластика, которую нужно винтами закрепить на перегородке в корпусе. Усилие, с которым скоба охватывает цилиндр емкости регулируется винтом сбоку, для которого в комплекте есть специальный шестигранный ключ. Еще один сдвоенный гаечный ключ предназначен для вращения резьбовой заглушки и вращения/удержания крепежных гаек.

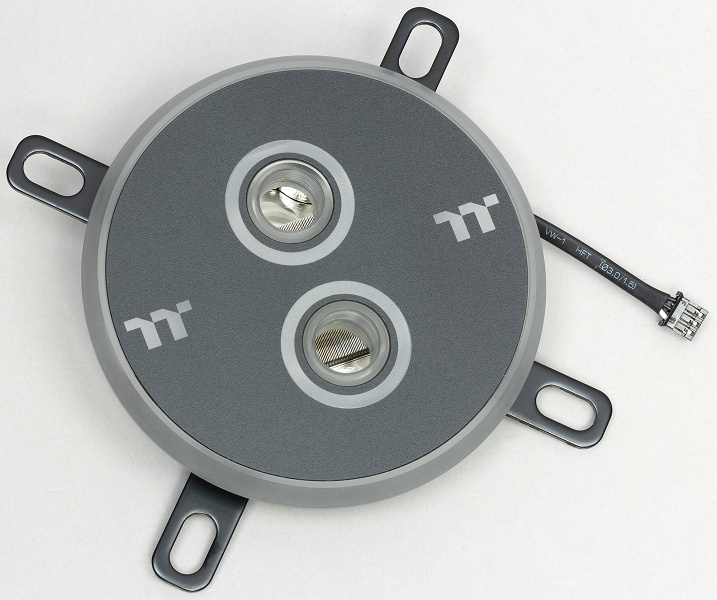

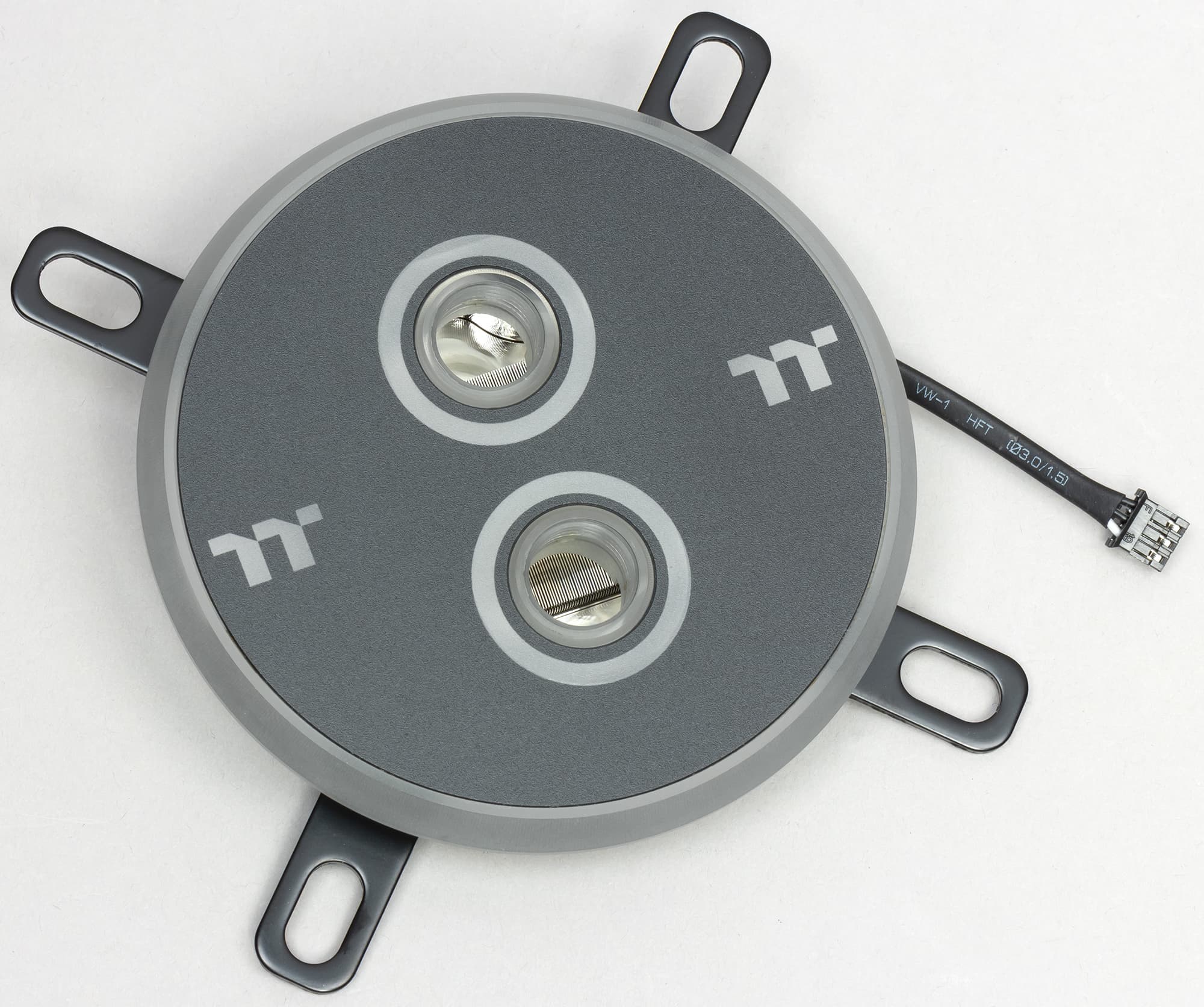

Корпус водоблока изготовлен из двух частей. Верхняя, с резьбовыми двумя отверстиями G1/4″ и интегрированной подсветкой, — из оргстекла, а нижняя, к которой привинчиваются крепежные скобы и собственно пластина теплосъемника, — из металла, видимо, из медного сплава.

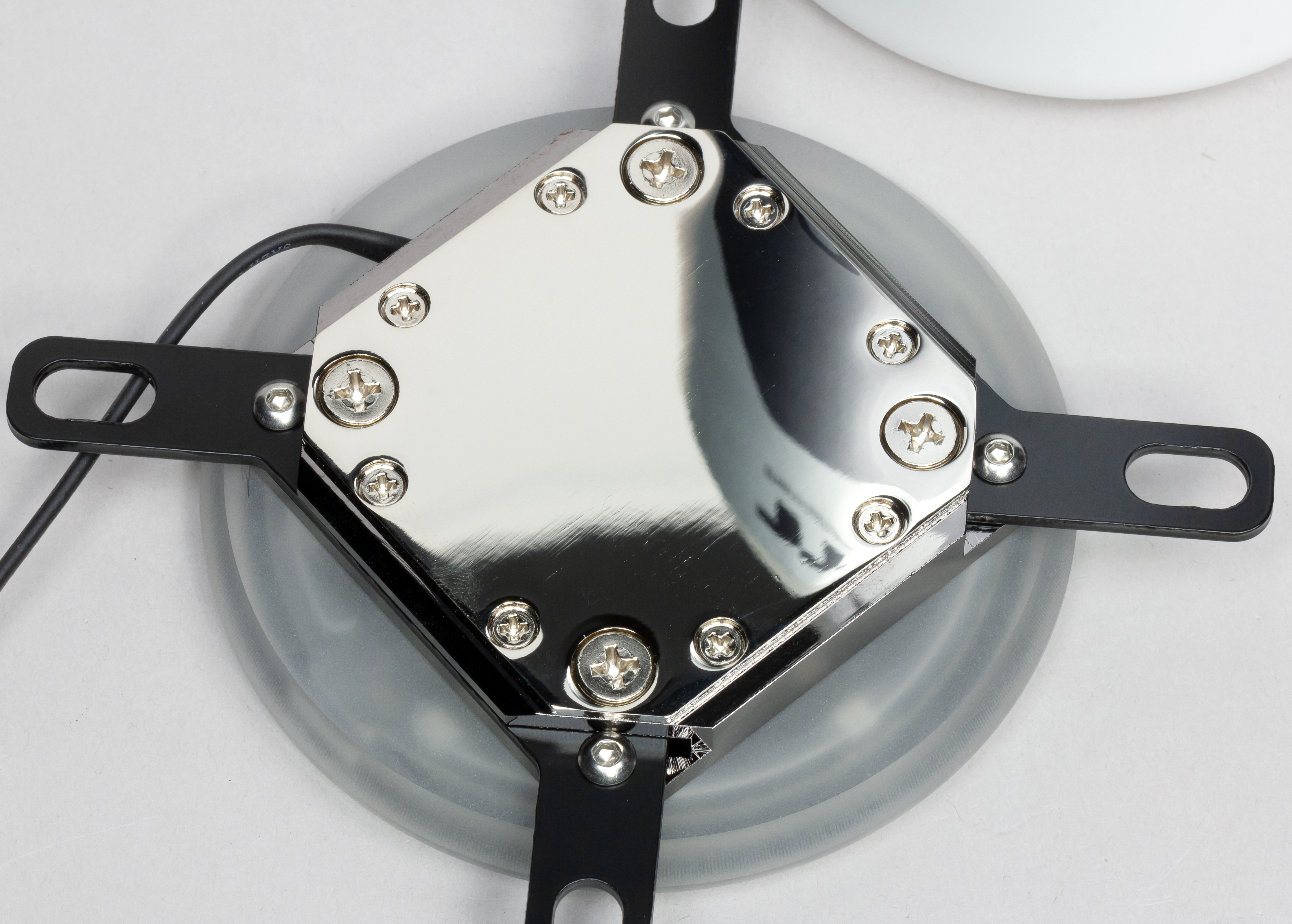

Теплосъемником, непосредственно прилегающим к крышке процессора, служит медная пластина (толщиной по видимой части 1,5 мм). Ее нижняя поверхность шлифованная, полированная и практически идеально плоская. На верхней поверхности через отверстия в корпусе можно рассмотреть плотное оребрение, улучшающее теплообмен между теплосъемником и охлаждающей жидкостью. Металлическая часть корпуса и теплосъемник имеют гальваническое покрытие, скорее всего, они никелированы, что повышает стойкость к коррозии и служит в качестве декоративного покрытия. В комплекте есть термопаста, но это крошечный шприц, заполненный менее, чем наполовину, что для системы такого класса выглядит почти издевательством над пользователем.

Крепежные скобы двух видов — для процессоров Intel и AMD — прикручиваются к металлическому корпусу водоблока винтами с внутренним шестигранником, для закручивания которых приложен второй шестигранный ключ. Резьбовые стойки, втулки и прижимные гайки с пружинами имеют рельефную накатку, что позволяет устанавливать водоблок без использования инструментов. Единственным неудобством является установка шайб из пластика под прижимные гайки.

В корпусе водоблока установлено 12 шт. адресуемых RGB-светодиодов. Для подключения подсветки служит выходящий из водоблока трехпроводной кабель длиной всего 9,5 см. Из-за такой длины с большой вероятностью пользователю придется воспользоваться кабелем-удлинителем (91 см). Хотя бы этот кабель имеет скользкую оплетку, не цепляющуюся за все подряд. Так как на обоих кабелях нет проходных разъемов, то помпа будет последним устройством в последовательной цепочке из помпы и трех вентиляторов, подключенной к контроллеру подсветки или к разъему для подсветки на системной плате.

Отметим, что практически весь крепеж, включая поддерживающую пластину на обратную сторону системной платы и исключая скобу резервуара, изготовлен из закаленной стали и покрыт стойкой черной матовой краской или имеет стойкое блестящее или черное гальваническое покрытие.

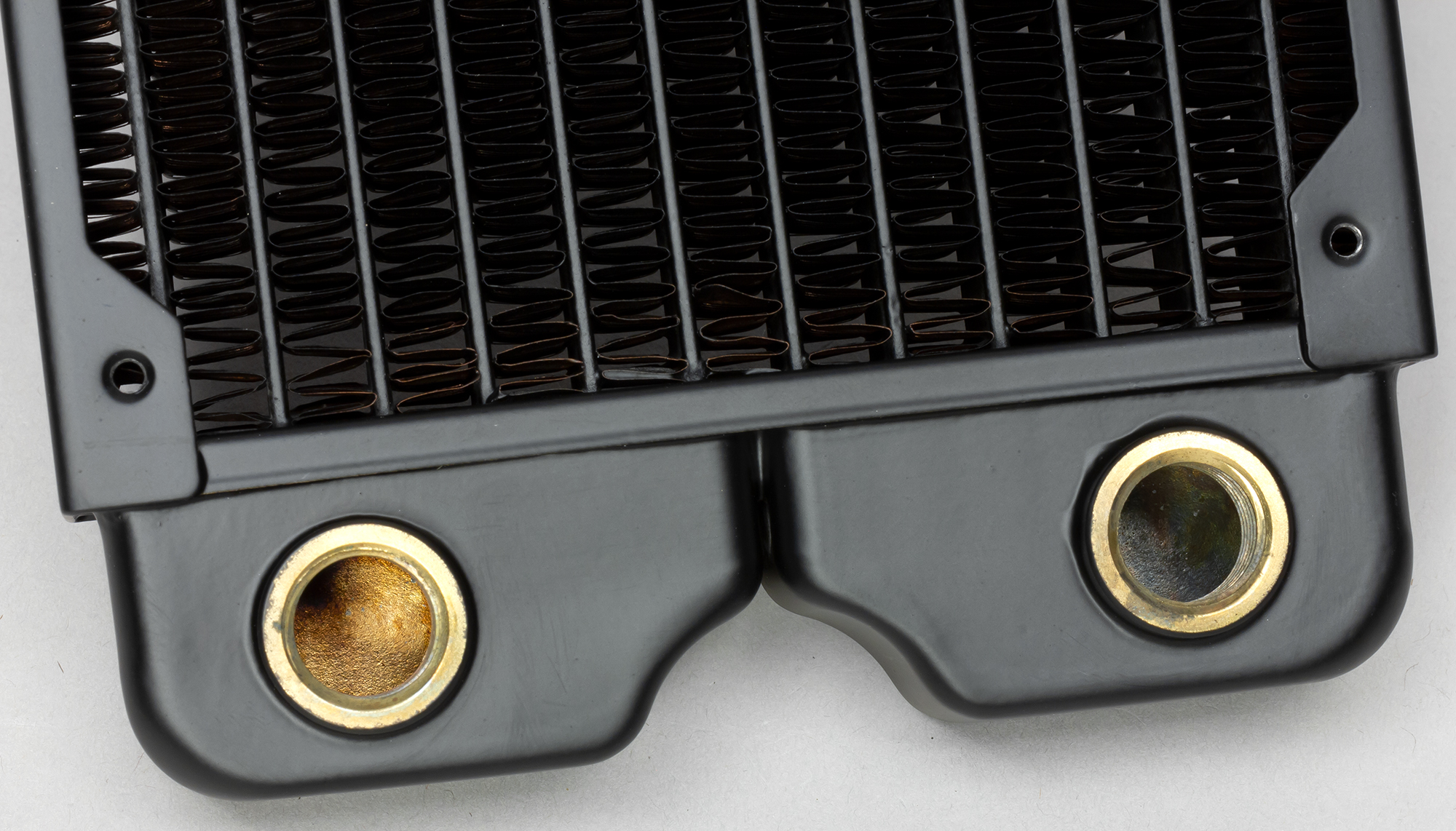

Резьбовые разъемы на радиаторе, помпе и водоблоке, а также на угловых адаптерах имеют стандартную для систем жидкостного охлаждения резьбу G1/4″, что в принципе дает свободу выбора, какие трубопроводы с ними использовать. Данный набор для самостоятельной сборки производитель укомплектовал отрезком (2 м) гибкого шланга с внутренним диаметром 12,7 мм и внешним 19 мм. Изготовлен шланг из ПВХ. Отрезки нужной длины отмеряет и отрезает пользователь. В принципе, двух метров более чем достаточно, для подключения пары водоблоков, радиатора и помпы даже при свободном размещении компонентов в большом корпусе.

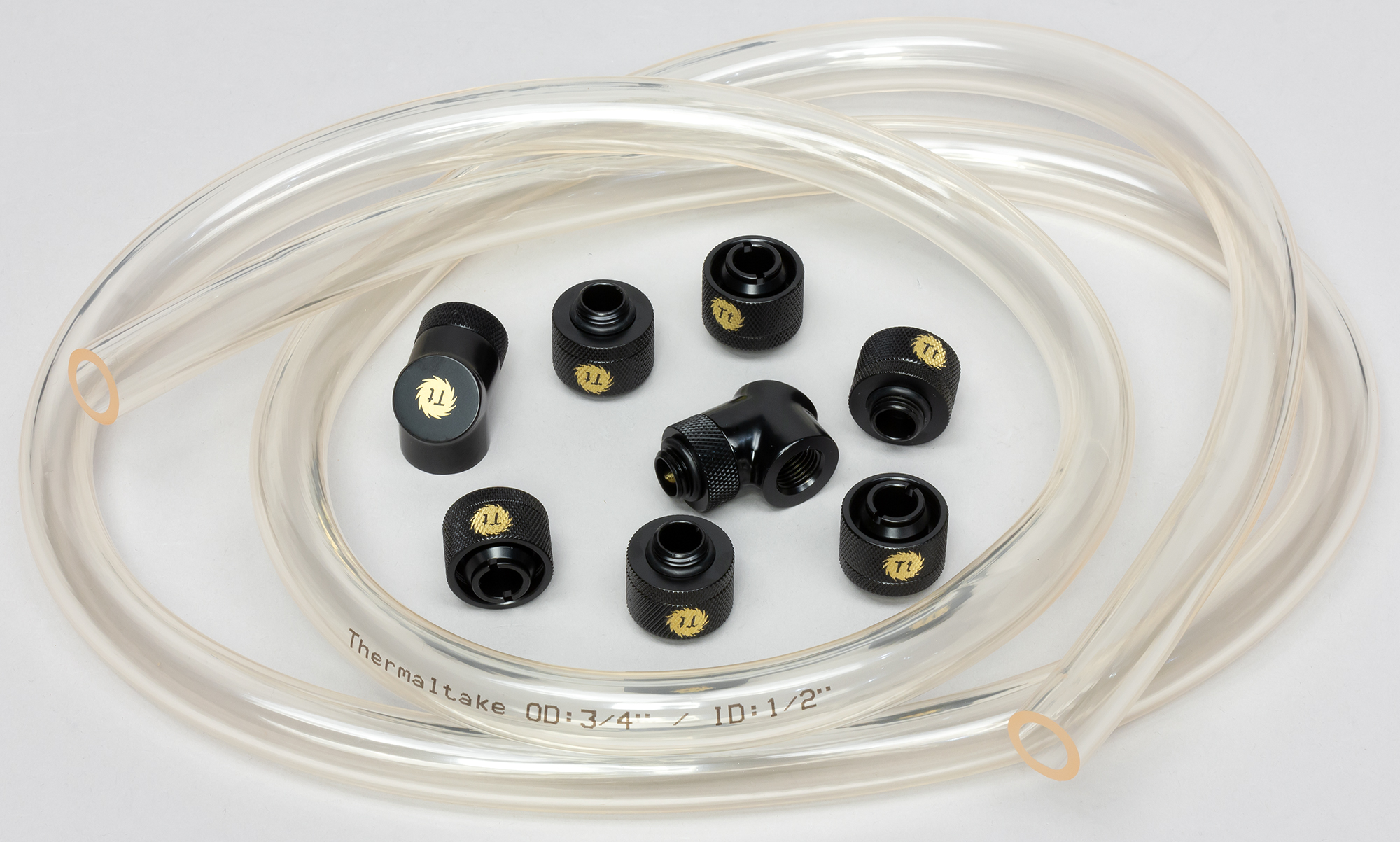

Для подключения шланга к резьбовым отверстиям на элементах СЖО используются компрессионные фитинги, которых в комплекте ровно шесть штук, то есть для подключения дополнительных элементов системы, например, водоблока на видеокарту, придется докупать и фитинги. Каждый фитинг оснащен резиновым уплотняющим колечком. При подключении шланга к элементу СЖО, сначала вворачивается фитинг, затем на него надевается шланг, который потом прижимается к фитингу накидной гайкой с насечкой. Тут есть небольшое неудобство, так как в уже заправленной системе сложно докрутить фитинг, а манипуляции со шлангами могут слегка вывернуть фитинг из отверстия, что может привести к протечке.

Г-образные адаптеры, которых в комплекте две штуки, в работе удобнее, так как у них часть с внешней резьбой, которая вворачивается в гнездо, прокручивается относительно корпуса адаптера, что позволяет не только ориентировать шланги в нужном направлении, но и спокойно подкручивать соединение, если оно вдруг ослабнет.

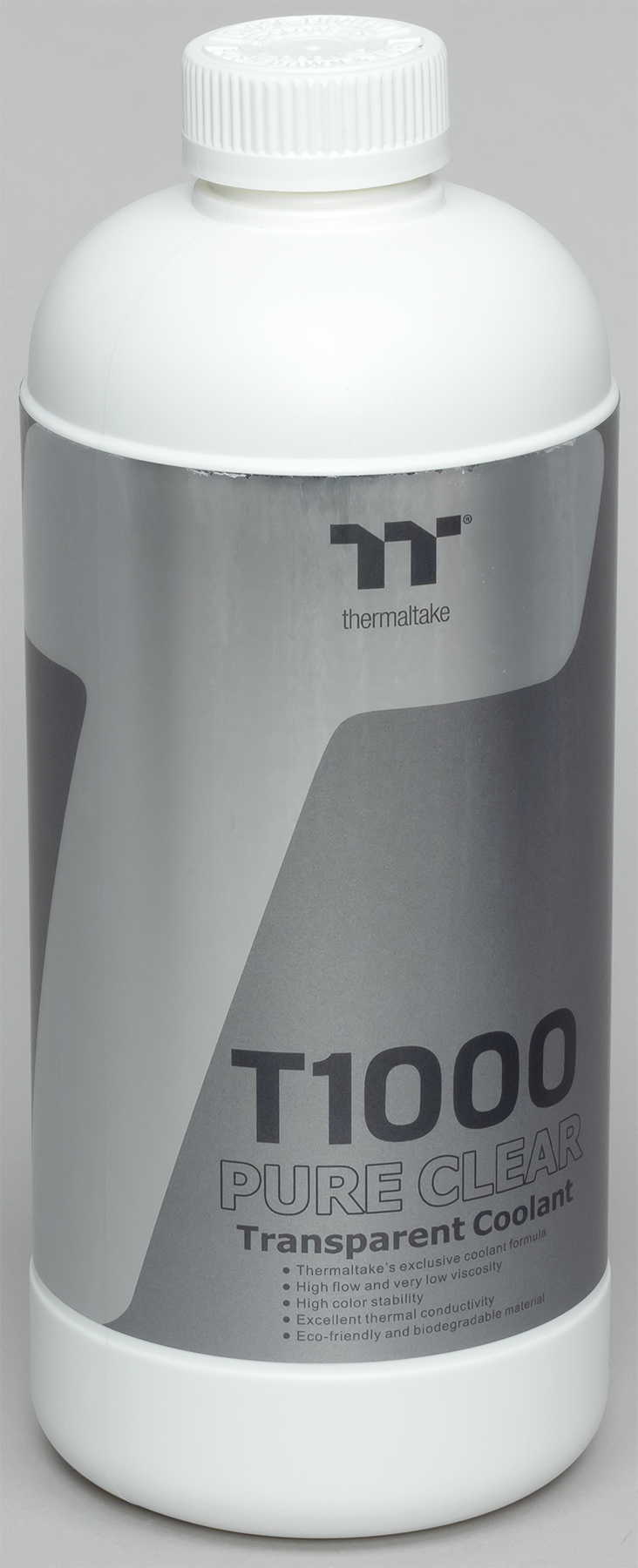

Охлаждающая жидкость из комплекта объемом 1 л просто прозрачная, что, конечно, не позволяет получить привлекающий внимание результат.

Это стимулирует пользователя купить готовую цветную жидкость, или набор из подкрашивающих концентратов, позволяющих намешать тот оттенок, который хочется. Для заливки жидкости в резервуар помпы удобно использовать входящую в комплект пластиковую бутылку с мягкими стенками и длинным изогнутым носиком. Также с ее помощью можно откачивать жидкость из резервуара, но это уже делается гораздо медленнее заполнения.

Для пущей безопасности производитель рекомендует делать пробные запуски СЖО на обесточенном ПК с вынесенным из корпуса блоком питания, к которому подключить только помпу. При этом на разъем ATX от БП нужно надеть входящую в комплект заглушку, тогда БП и, соответственно, помпу можно оперативно включать/выключать клавишей на самом БП в обход обесточенной системной платы.

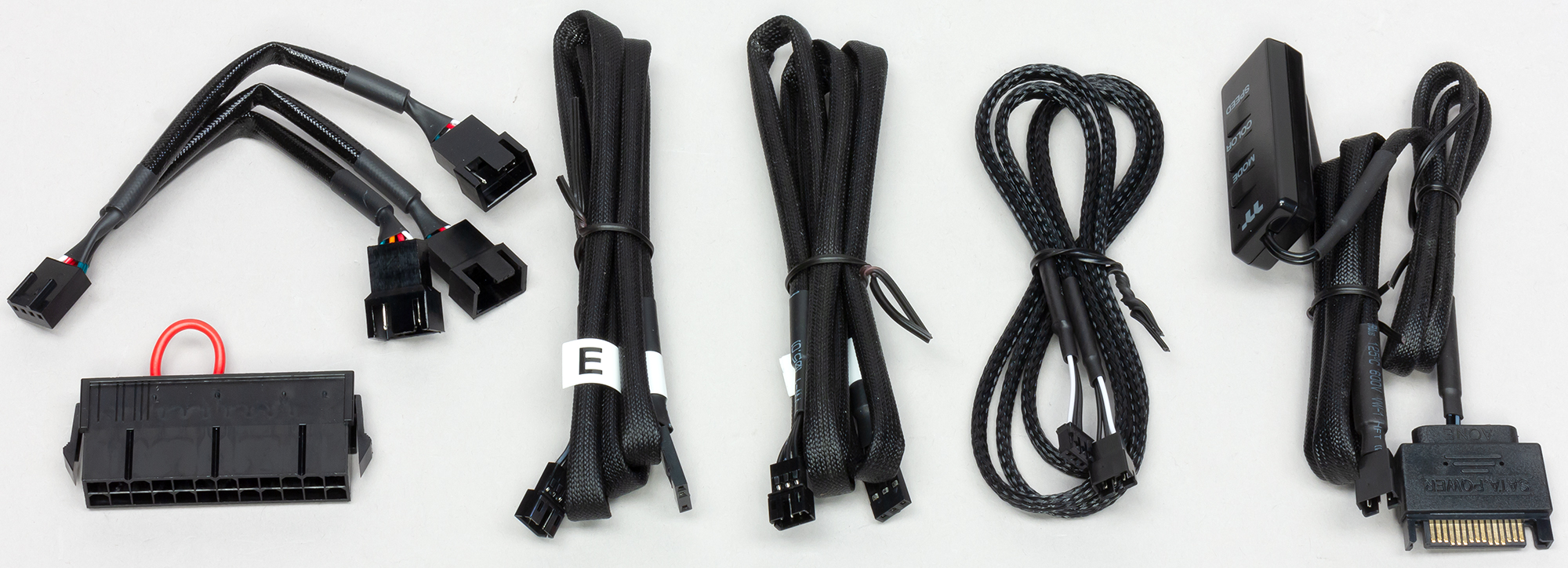

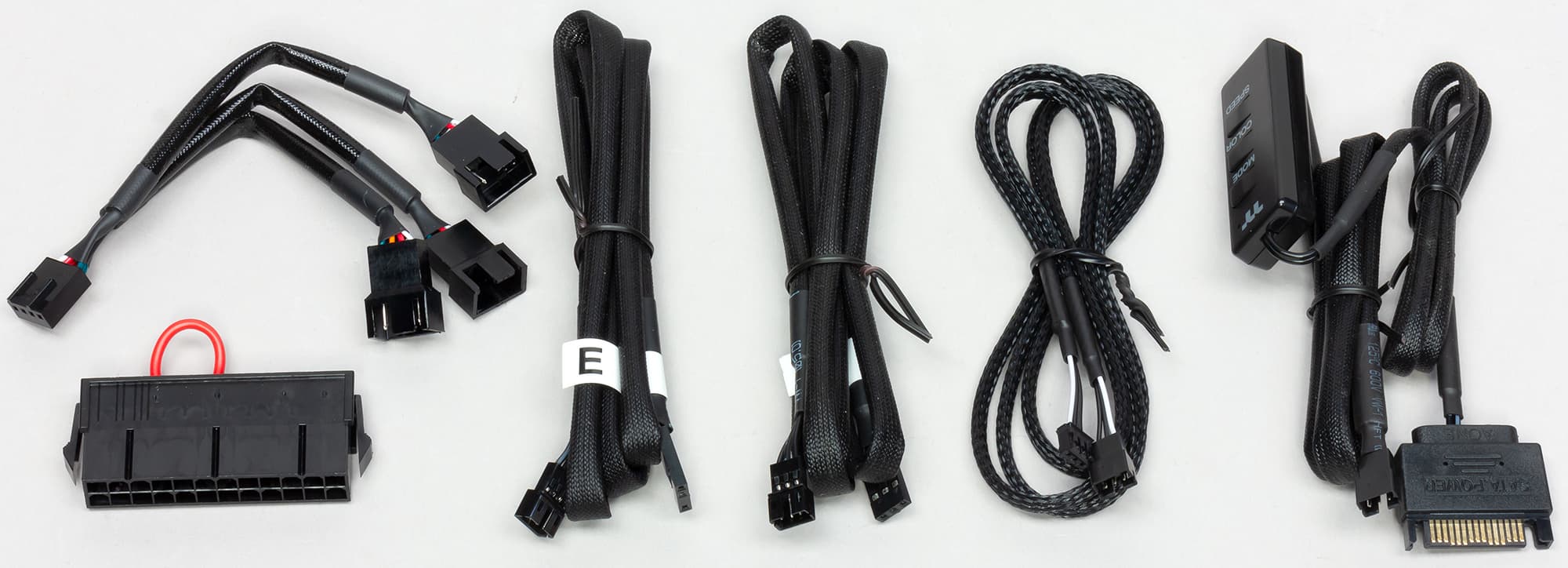

Напомним, что кабели подсветки вентиляторов и помпы соединяются последовательно: кабель от помпы подключается к проходному разъему первого вентилятора, кабель от этого вентилятора — к проходному разъему второго, тот — к третьему, и последний третий вентилятор подключается к источнику питания для подсветки и управляющего сигнала. Если на материнской плате или на другом контроллере подсветки есть стандартный трехконтактный разъем для подключения ARGB-подсветки, то контроллер подсветки из комплекта можно не использовать, подключив подсветку вентиляторов и помпы через кабель-переходник. Кабель-переходник представлен в двух вариантах: для разъема 5V/D/G и 5V/D/NC/G длиной по 90 см каждый. Комплектный контроллер управляет только работой подсветки.

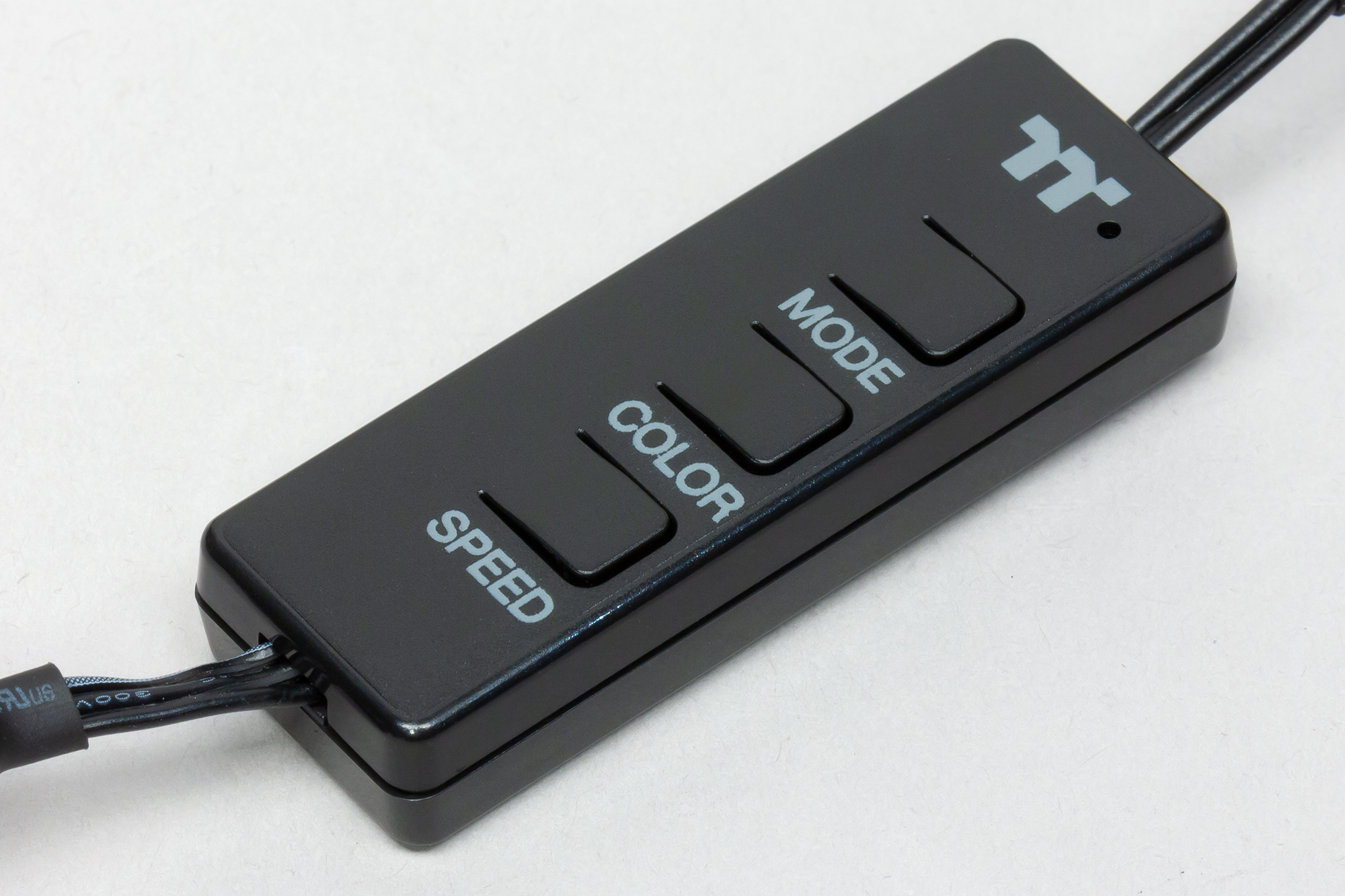

Контроллер подсветки можно закрепить в корпусе ПК с помощью полоски с клейким слоем или просто приложив его к плоской стальной поверхности корпуса, на которой контроллер будут удерживать магнитные фиксаторы. Кабель питания контроллера подключается с помощью разъема питания SATA, что гораздо удобнее, чем к периферийному разъему «Molex». Длина кабеля питания контроллера равна 44,5 см, а кабеля к разъему для подключения подсветки — 44 см. Кнопкой контроллера «Mode» перебираются режимы, центральная кнопка «Color» меняет цвет (если это можно для текущего режима), а кнопка «Speed» служит для выбора скорости работы эффекта в динамических режимах. Режимы подсветки с некоторыми вариантами настроек можно посмотреть на видео ниже:

Однако целевым способом использования в данном случае нужно считать подключение подсветки этой СЖО к стороннему контроллеру (или к системной плате) и использование стороннего ПО для синхронизации подсветки СЖО и остальных компонентов ПК.

На комплект Thermaltake Pacific C360 DDC Soft Tube установлена гарантия в 2 года.

Тестирование

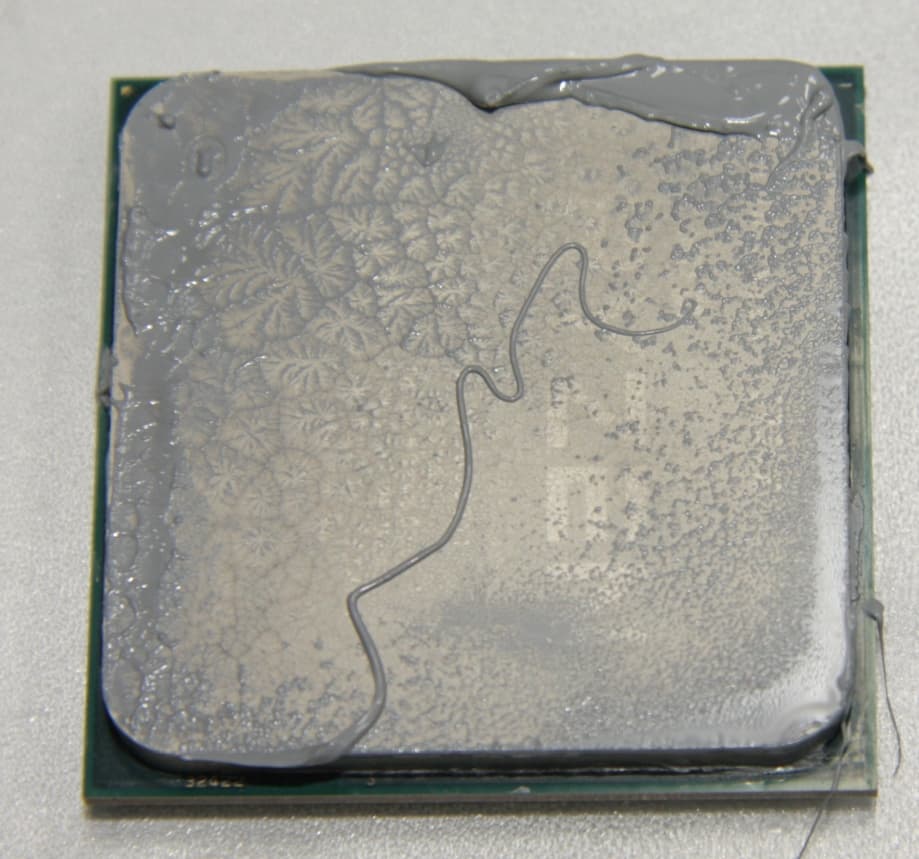

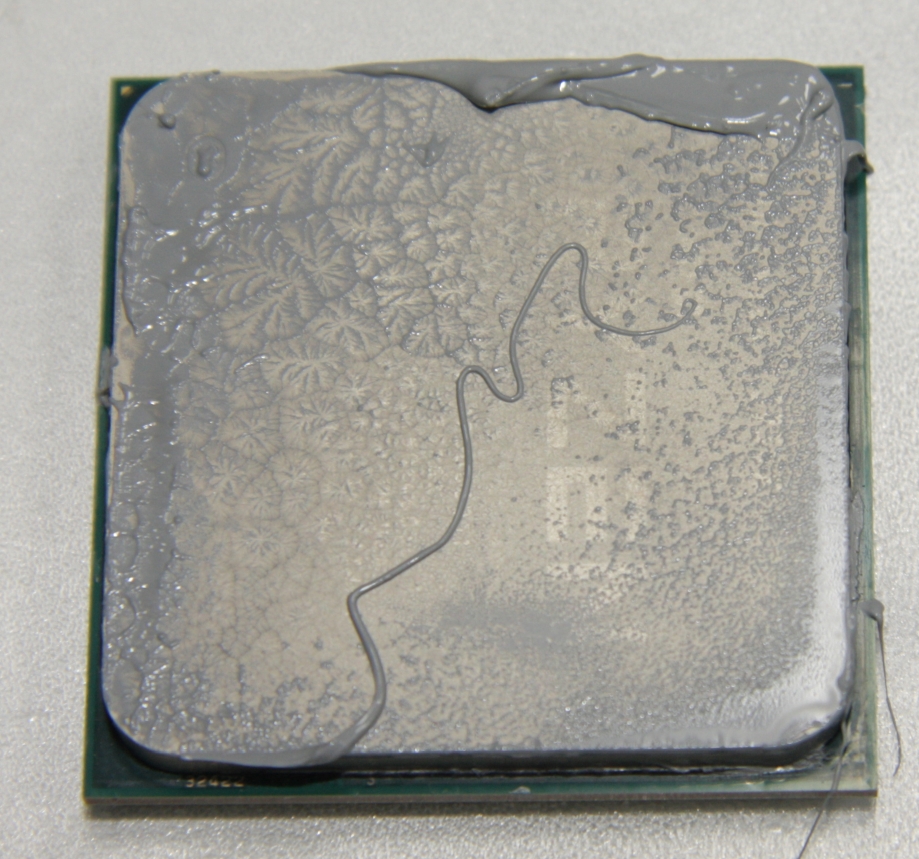

Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования процессорных охладителей образца 2020 года». Для теста под нагрузкой использовалась программа powerMax (AVX), все ядра процессора Intel Core i9-7980XE работали на фиксированной частоте 3,2 ГГц (множитель 32). Потребление процессора при замерах по дополнительному разъему 12 В на материнской плате под нагрузкой меняется от 269 Вт при 57 °C температуры процессора до 274 Вт при 69 °C. Во всех тестах использовалась качественная термопаста другого производителя, расфасованная в шприц. Забегая вперед, продемонстрируем распределение термопасты после завершения тестов. На процессоре Intel Core i9-7980XE:

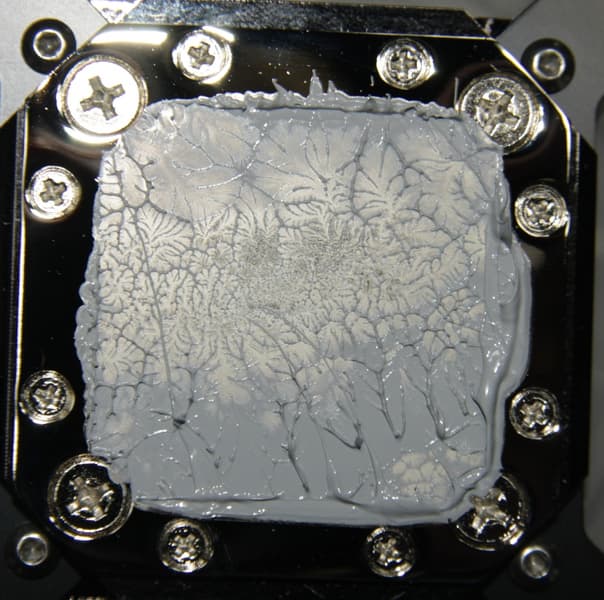

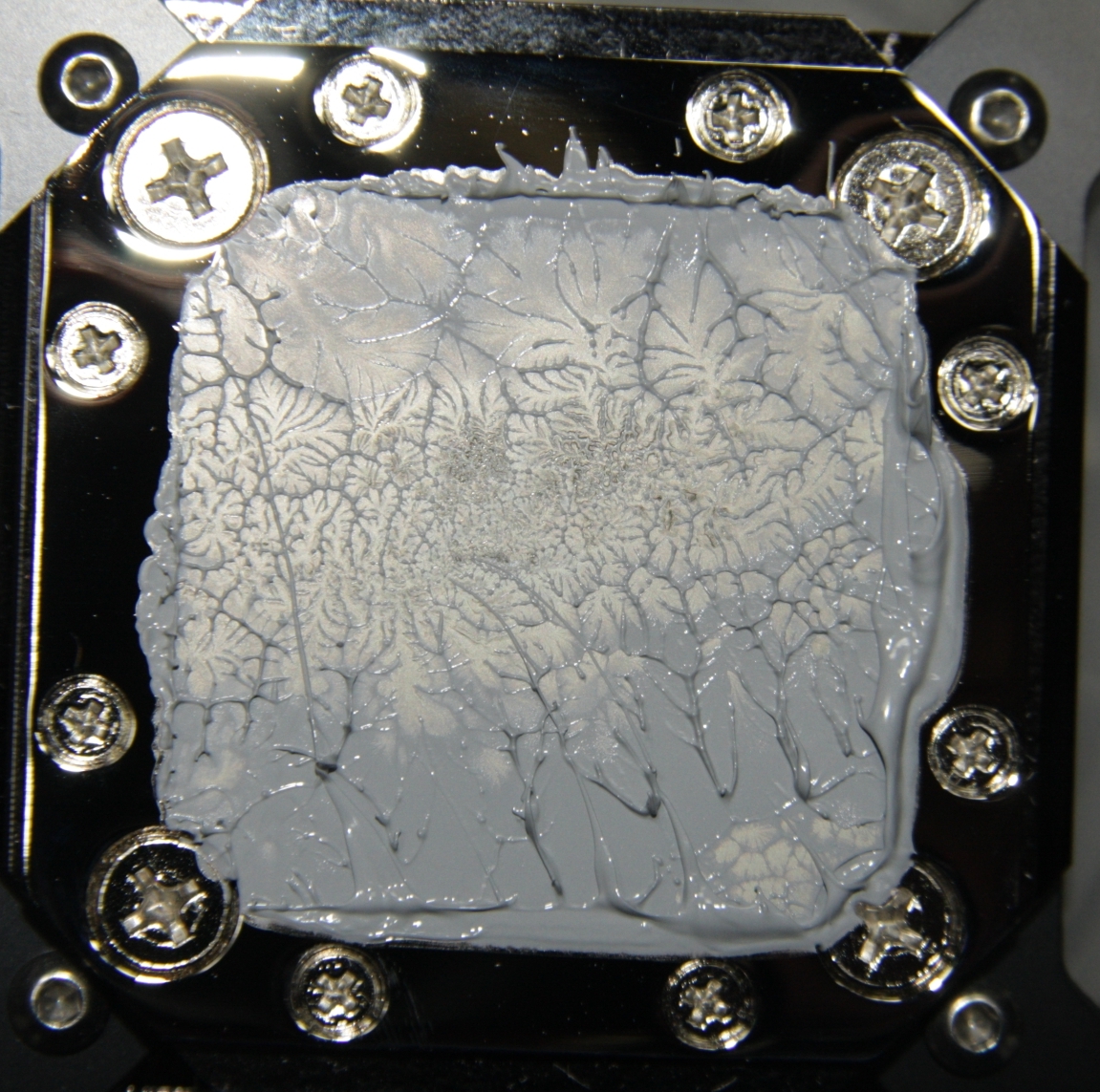

И на подошве водоблока:

Видно, что термопаста распределилась практически по всей площади крышки процессора, а примерно по центру есть большой участок плотного контакта. Отметим, что крышка этого процессора сама по себе чуть выпуклая к центру.

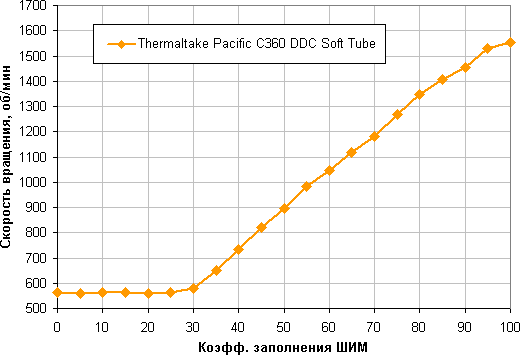

Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ и/или напряжения питания

Диапазон регулировки скорости вращения довольно широкий, есть плавный близкий к линейному рост скорости вращения при изменении коэффициента заполнения (КЗ) от 30% до 100%. Отметим, что при КЗ 0% вентиляторы не останавливаются, что может иметь значение в гибридной системе охлаждения с пассивным режимом на минимальной нагрузке.

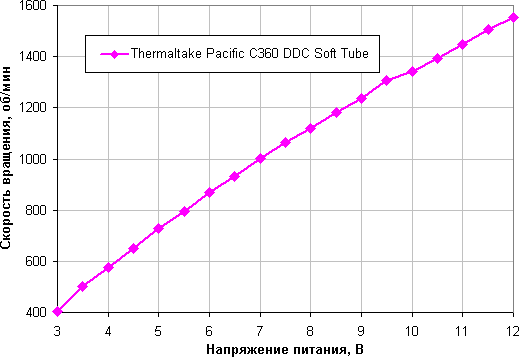

Изменение скорости вращения также плавное, но диапазон регулировки с помощью напряжения немного шире. Вентиляторы останавливаются при 2,7/2,8 В, а при 2,8/3,0 В запускаются. Видимо, в случае необходимости их допустимо подключать к 5 В.

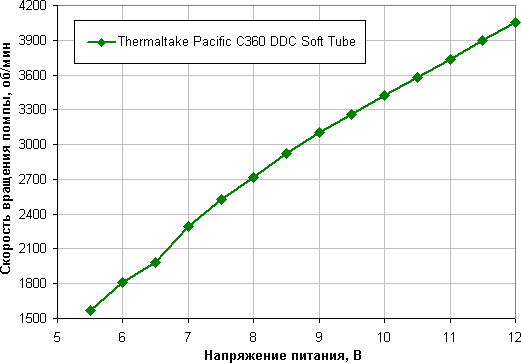

Приведем также зависимость скорости вращения помпы от напряжения питания:

Отметим плавный рост скорости вращения помпы с повышением напряжения питания. Помпа останавливается при 5,2 В и запускается при 6,8 В. Вот помпу уже не получится подключить к 5 В.

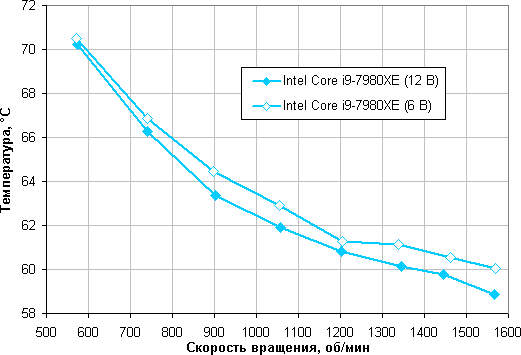

Определение зависимости температуры процессора при его полной загрузке от скорости вращения вентиляторов кулера

В этом тесте используемый процессор не перегревается (при 24 градусов окружающего воздуха) даже на оборотах вентиляторов, равных минимальному значению, достигаемому с помощью изменения КЗ. График, подписанный как «Intel Core i9-7980XE (6 В)», получен при снижении напряжения питания помпы до 6 В. Видно, что снижение охлаждающей способности в этом случае несущественное. Почему потребовалось снижать напряжение питания помпы объяснено ниже. Судя по тому, что нет явных признаков приближения к плато с ростом скорости вращения вентиляторов, потенциал системы в части максимальной охлаждающей способности ограничивают относительно низкооборотистые вентиляторы.

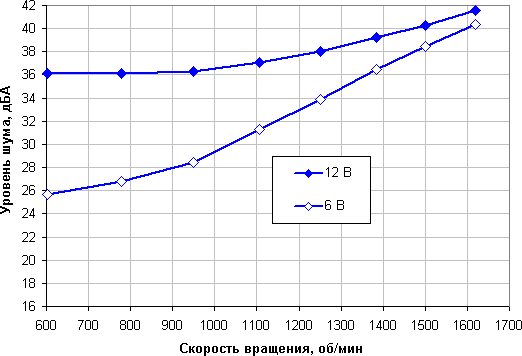

Определение уровня шума в зависимости от скорости вращения вентиляторов кулера

Зависит, конечно, от индивидуальных особенностей и других факторов, но где-то от 40 дБА и выше шум, с нашей точки зрения, очень высокий для настольной системы; от 35 до 40 дБА уровень шума относится к разряду терпимых; ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — корпусных вентиляторов, вентиляторов на блоке питания и на видеокарте, а также жестких дисков; а где-то ниже 25 дБА кулер можно назвать условно бесшумным. В данном случае уровень шума довольно высокий, даже на минимальной скорости вращения вентиляторов. Причина в том, что шум только от работающей помпы при питании от 12 В составил порядка 36-38 дБА. Приведем зависимость уровня шума только помпы от напряжения питания.

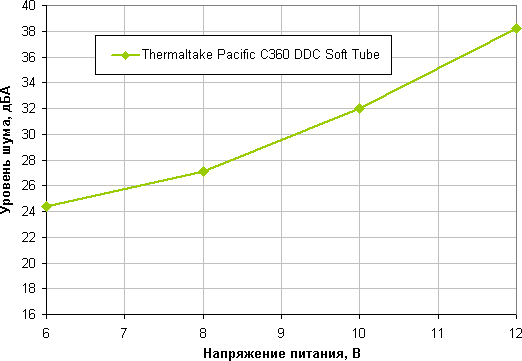

Фоновый уровень шума в данных тестах равен 16,2 дБА (условное значение, которое показывает шумомер). Если нужна тихая система, то шум от помпы можно снизить, понизив напряжение питания, но охлаждающая способность системы также на сколько-то уменьшиться. Но даже при снижении напряжения питания до 6 В шум от системы немного, но все же выше порога в 25 дБА.

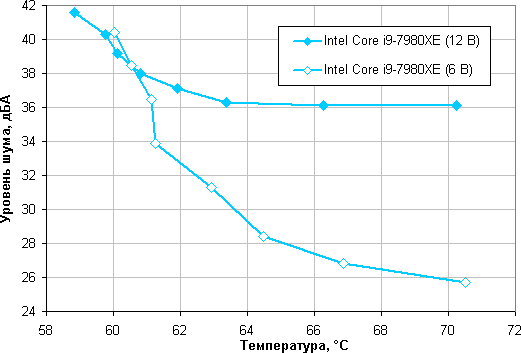

Построение зависимости уровня шума от температуры процессора при полной загрузке

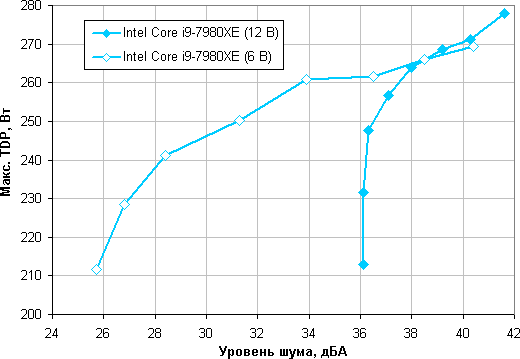

Построение зависимости реальной максимальной мощности от уровня шума

Попробуем уйти от условий тестового стенда к более реалистичным сценариям. Допустим, что температура воздуха, забираемого вентиляторами системы охлаждения, может повышаться до 44 °C, но температуру процессора под максимальной нагрузкой не хочется повышать выше 80 °C. Ограничившись этими условиями, построим зависимость реальной максимальной мощности (обозначенной как Макс. TDP), потребляемой процессором, от уровня шума (подробности описаны в методике):

Согласно проведенным расчетам, если не обращать внимания на уровень шума, то данная система может охладить процессор типа Intel Core i9-7980XE (Intel LGA2066, Skylake-X (HCC)) при общем потреблении (включая VRM) не более где-то 280 Вт (помпа питается от 12 В) или 270 Вт (помпа питается от 6 В). Для системы с радиатором на три вентилятора 120 мм это не то чтобы провальный результат, но уж точно совсем невыдающийся. Если исхитриться и снизить напряжение питания помпы до 6 В (напомним, что при этом напряжении помпа работает, но уже не запускается), то для условно бесшумного режима работы (немного выше 25 дБА) предел рассеиваемой мощности составляет порядка 210 Вт.

Сравнение с другими кулерами и СЖО при охлаждении процессора Intel Core i9-7980XE

По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить эту систему с несколькими другими кулерами, протестированными по такой же методике (список пополняется).

Тестирование на процессоре AMD Ryzen 9 3950X

В качестве дополнительного теста мы решили посмотреть, как данная СЖО справится с охлаждением AMD Ryzen 9 3950X. Процессоры семейства Ryzen 9 являются сборками из трех кристаллов под одной крышкой. С одной стороны увеличение площади, с которой снимается тепло, может улучшить охлаждающую способность кулера, но с другой — конструкция большинства кулеров оптимизирована для лучшего охлаждения именно центральной области процессора. В тестах использовался указанный процессор и материнская плата ASRock X570 Taichi. Все ядра процессора работали на фиксированной частоте 3,6 ГГц (множитель 36). Для установки этой частоты использовалась программа A-Tuning от производителя системной платы. В качестве нагрузочного теста применялась программа powerMax (с использованием системы команд AVX). Потребление процессора при замерах по двум дополнительным разъемам 12 В на материнской плате под нагрузкой менялось от 150 Вт при 55 °C температуры процессора до 153 Вт при 62 °C.

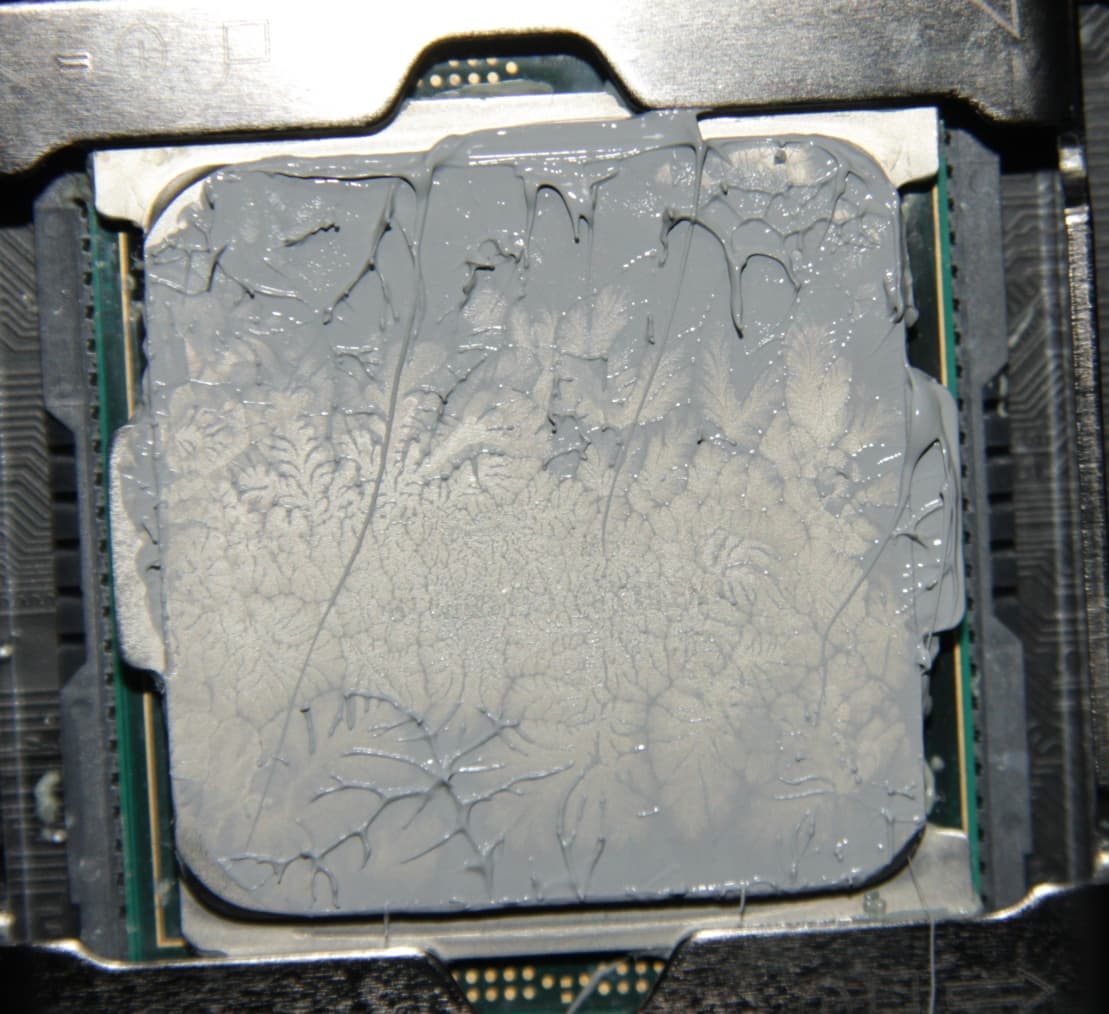

Распределение термопасты в случае процессора AMD Ryzen 9 3950X. На процессоре:

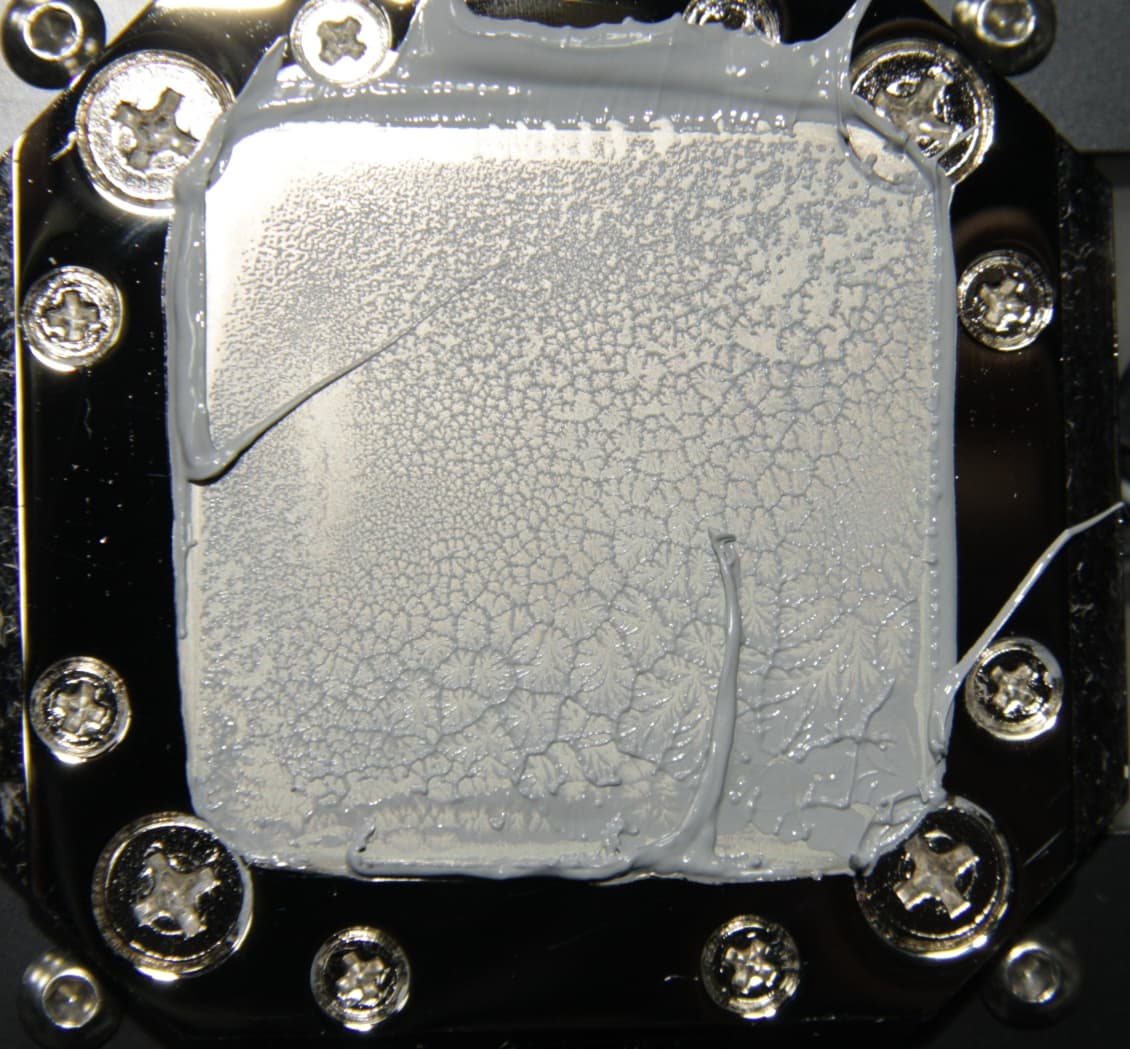

На подошве теплосъемника:

В данном случае практически на всей площади крышки процессора слой термопасты очень тонкий. (Распределение термопасты, конечно, немного изменилось при разъединении процессора и водоблока.)

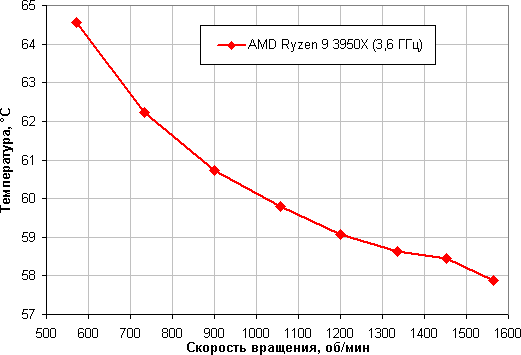

Зависимость температуры процессора при его полной загрузке от скорости вращения вентиляторов:

По факту в условиях теста этот процессор при 24 градусах окружающего воздуха не перегревается даже при КЗ равном 30%.

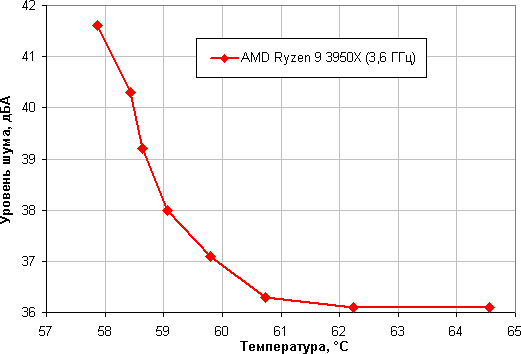

Зависимость уровня шума от температуры процессора при полной загрузке:

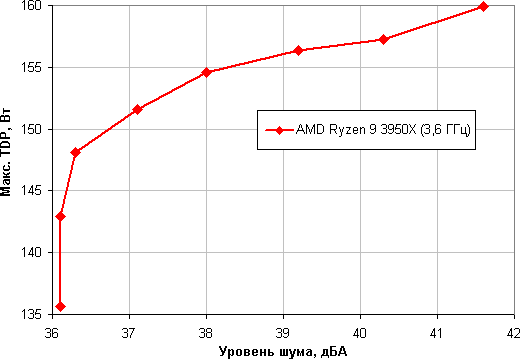

Ограничившись указанными выше условиями (температура воздуха равна 44 °C), построим зависимость реальной максимальной мощности (обозначенной как Макс. TDP), потребляемой процессором, от уровня шума:

Согласно проведенным расчетам, если не обращать внимания на уровень шума, то данная система может охладить процессор типа AMD Ryzen 9 3950X при общем потреблении (включая VRM) не более где-то 160 Вт (помпа питается от 12 В). Данных по этому процессору у нас пока немного, но результат, скорее, хороший, видимо, сказалась то, что подошва теплосъемника идеально плоская и гладкая.

Сравнение с другими кулерами и СЖО при охлаждении процессора AMD Ryzen 9 3950X

По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора).

Выводы

На основе комплекта компонентной системы жидкостного охлаждения Thermaltake Pacific C360 DDC Soft Tube не получится создать условно бесшумный компьютер (уровень шума 25 дБА и ниже), так как шум от помпы довольно высокий, и штатными средствами он не снижается. Если не обращать внимания на уровень шума, то эта система способна охладить процессор типа Intel Core i9-7980XE (Intel LGA2066, Skylake-X (HCC)), если общее потребление процессора (включая VRM) под максимальной нагрузкой не будет превышать 280 Вт, а температура воздуха внутри корпуса не повысится выше 44 °C. В случае чиплетного процессора AMD Ryzen 9 3950X эффективность системы заметно ниже, и при температуре воздуха внутри корпуса 44 °C максимальная мощность, потребляемая процессором, должна быть не выше 160 Вт. При снижении температура воздуха пределы мощности, разумеется, увеличиваются. С нашей точки зрения, данный комплект представляет ценность для энтузиастов, которым интересно реализовать собственные задумки того, как должна выглядеть система охлаждения ПК и что должно входить в ее состав. К сожалению, ни для создания условно бесшумного ПК, ни для экстремального разгона данный комплект не подходит.

Отметим, что производитель позиционирует комплект Thermaltake Pacific C360 DDC Soft Tube в качестве бюджетного варианта начального уровня. Более продвинутые комплекты включают в себя помпу с возможностью регулировки скорости вращения (например, Pacific PR22-D5), на основе которых проще собрать тихую систему.

Выражаем компании Thermaltake благодарность за предоставленный комплект компонентной системы жидкостного охлаждения Thermaltake Pacific C360 DDC Soft Tube
