Очередная статья данного цикла будет посвящена блокам питания производства компании AcBel, а именно моделям 8CM350 и 12CM450, извлеченных из корпусов Foxconn TXM и ZL соответственно, которые были протестированы нами ранее.
Блок питания AcBel 8CM350 из корпуса Foxconn TXM

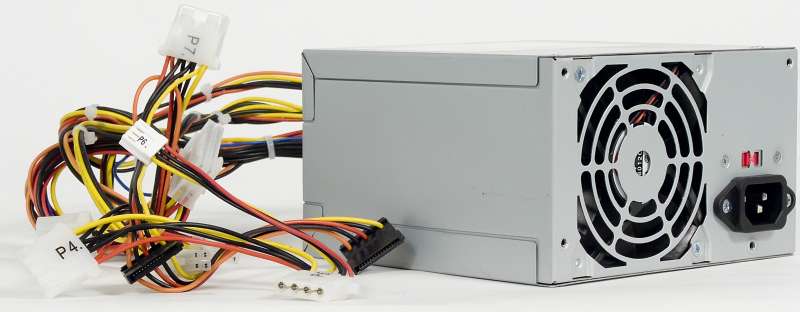

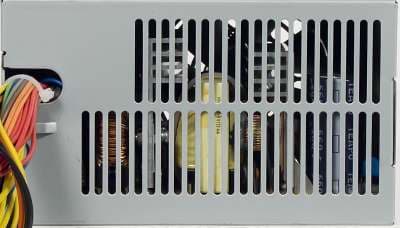

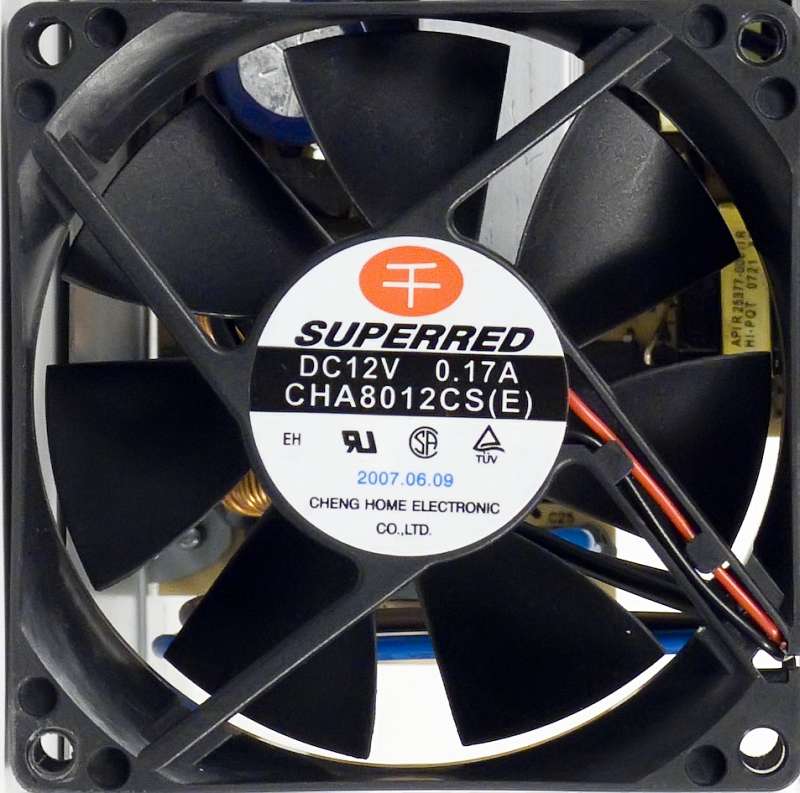

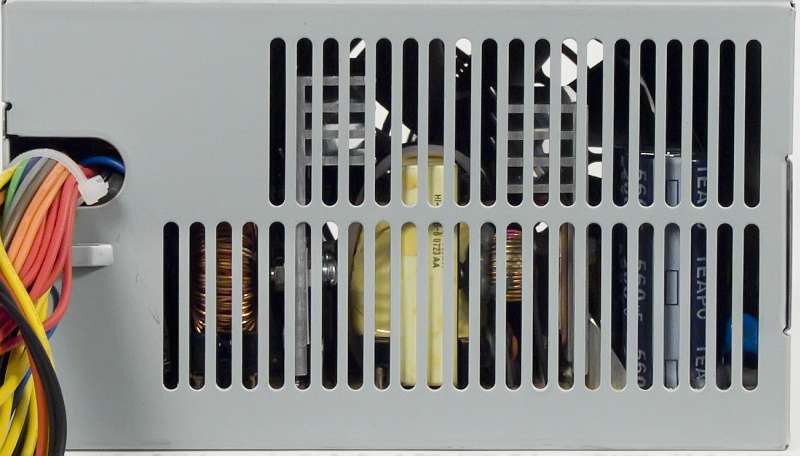

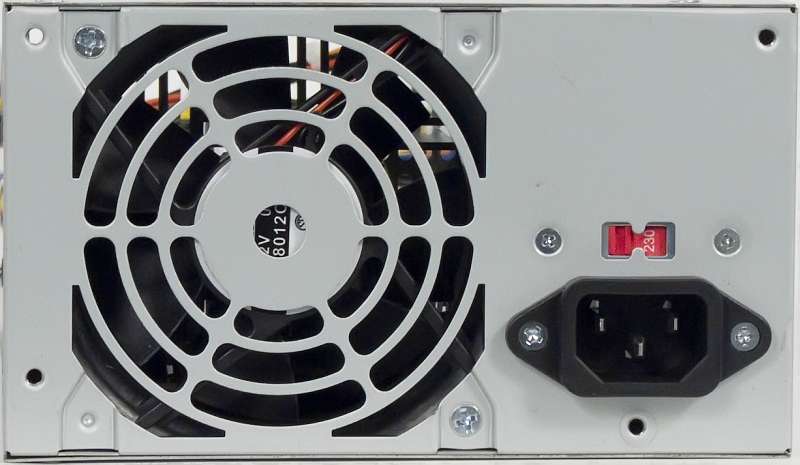

Корпус блока питания выполнен из стали, с одной стороны установлен вытяжной вентилятор Superred CHA8012CS(E) производства Cheng Home Electronic Company, с другой стороны корпуса размешено воздухозаборное вентиляционное отверстие, при этом других вентиляционных отверстий на корпусе БП нет, что должно положительно сказаться на аэродинамике воздушного потока, идущего через БП.
С той же стороны корпуса размещено монтажное отверстие для вывода проводов, к сожалению, не оснащенное пластиковой прокладкой, что может привести к преждевременному выходу блока питания из строя, вследствие перетирания проводов. Края данного отверстия завальцованы, толщина стенки в данном месте составляет около 2 мм.

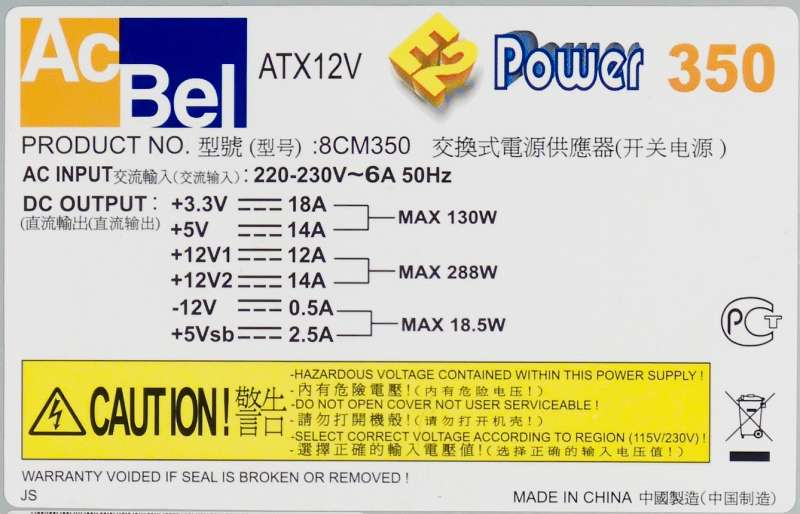

Теперь рассмотрим заявленные производителем характеристики блока питания. В маркировке модели присутствует число 350, однако, явное указание максимальной мощности БП отсутствует, но при этом приведены значения максимальных мощностей шин 12V и 3,3&5V.
Сравнив указанные значения с типовыми блоками питания из Power Supply Design Guide for Desktop Platform, отметим, что данный БП по заявленной мощности шины 12V находится между 350 Вт и 400 Вт типовыми БП, что уже неплохо для начала.
Наименование блока питания | Максимальный ток, А | Максимальная мощность, Вт | |||||||
3,3V | 5V | 12V1 | 12V2 | 12V3 | 12V4 | 3,3&5V | 12V | Общая | |
ATX12V ver, 2,3 180W | 13 | 14 | 10 | — | — | — | 80 | 120 | 175 |
ATX12V ver, 2,3 220W | 13 | 14 | 14 | — | — | — | 80 | 168 | 215 |
ATX12V ver, 2,3 270W | 19 | 15 | 17 | — | — | — | 97 | 204 | 265 |
ATX12V ver, 2,3 300W | 21 | 15 | 11 | 8 | — | — | 103 | 216 | 295 |
ATX12V ver, 2,3 350W | 21 | 15 | 11 | 14 | — | — | 103 | 264 | 345 |
AcBel 8CM350 | 18 | 14 | 12 | 14 | — | — | 130 | 288 | 350(?) |
ATX12V ver, 2,3 400W | 24 | 15 | 17 | 14 | — | — | 120 | 300 | 395 |
ATX12V ver, 2,3 450W | 24 | 15 | 17 | 16 | — | — | 120 | 360 | 445 |
После знакомства с заявленными характеристиками блока питания перечислим разъемы для подключения комплектующих и измерим длину проводов, подходящих к последним.
Длина проводов у данного БП следующая:
- до основного разъема ATX – 25 см
- до разъема ATX12V – 38 см
- до разъема Peripheral Connector (молекс) – 40 см, плюс 11 см до второго такого же разъема, плюс еще 11 см до третьего разъема молекс, плюс еще 11 см до разъема питания FDD
- до разъема Peripheral Connector (молекс) – 40 см, плюс 11 см до разъема SATA Power Connector, плюс еще 11 см до второго разъема SATA Power Connector
На всех жгутах установлены пластиковые стяжки, дополнительная оплетка отсутствует.
| Наименование разъема | Количество коннекторов |
|---|---|
| 24 pin Main Power Connector | 1 (разборный) |
| 4 pin 12V Power Connector | 1 |
| 8 pin SSI Processor Connector | – |
| 6 pin PCI-E 1.0 VGA Power Connector | – |
| 8 pin PCI-E 2.0 VGA Power Connector | – |
| 4 pin Peripheral Connector | 4 |
| 15 pin Serial ATA Connector | 2 |
| 4 pin Floppy Drive Connector | 1 |
В целом, количество разъемов для подключения можно признать удовлетворительным для низкобюджетного системного блока, однако, для систем несколько более высокого уровня количества разъемов и длины проводов для их подключения, может оказаться недостаточном. Стоит заметить, что в корпусе Foxconn TXM, из которого данный БП и был извлечен, таких проблем не возникло в силу крайне малых габаритов корпуса.

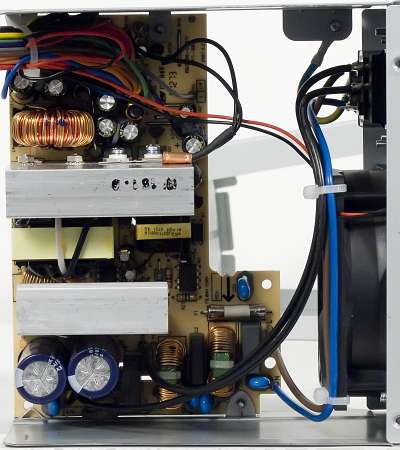

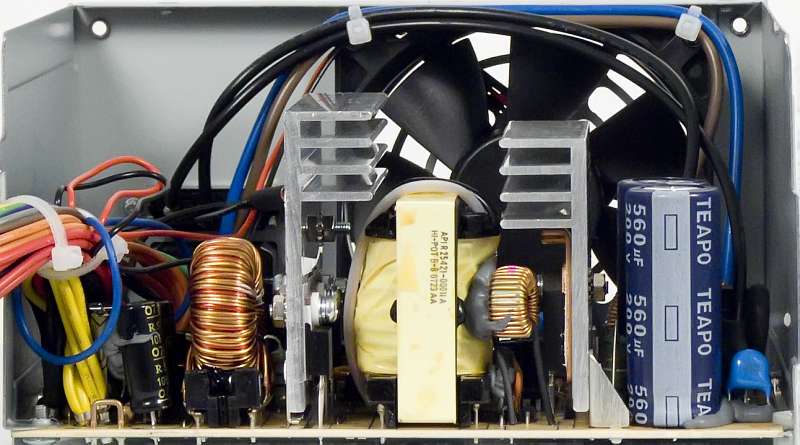

Во входном выпрямителе установлены конденсаторы производства Teapo емкостью 560мкФ (200 В). Модуль корректора коэффициента мощности отсутствует, переключение диапазонов питающего напряжения производится вручную.
Входной выпрямитель рассчитан на мощность, примерно, 280 ватт. Толщина радиаторов ключевых транзисторов и диодных сборок составляет около 3 мм.
Для проверки качества выдаваемого напряжения в качестве нагрузки используется стандартный стенд для тестирования корпусов формата ATX.
- Процессор Pentium D 805 2.66 GHz
- Кулер Zalman CNPS9500
- Системная плата ASUSTek P5B-E
- Видеокарта MSI GeForce 6800 GT
- Оперативная память Corsair DDR2 533 MHz, 2048 Мб
- Жесткий диск Seagate 160GB SATA2
Тестирование проводилось в трех режимах:
- Min_Power — фоновый режим (100 Вт)
- PRIME95 — полная загрузка процессора (163 Вт)
- Max_Power — максимальное энергопотребление с использованием ATI Tool (3D View) и Prime95 (188 Вт)
В ходе тестирования максимальное значение напряжения 5V было зарегистрировано на уровне 5,102В, что превышает номинал на 2,04 процента. Минимальное значение напряжения 5V было зарегистрировано на уровне 5,04В, что превышает номинал на 0,8 процента. В целом напряжение на данной линии находится в пределах трехпроцентного отклонения, что достаточно неплохо.
В ходе тестирования максимальное значение напряжения 12V было зарегистрировано на уровне 11,88В, что ниже номинала на 1 процент. Минимальное значение напряжения 12V было зарегистрировано на уровне 11,656В, что ниже номинала на 2,87 процента.
В целом, напряжение на данной линии также находится в пределах трехпроцентного отклонения, однако, довольно сильно заметна зависимость изменения его значения в зависимости от мощности нагрузки на выходе блока питания.
По результатам тестирования допустимо использовать данный блок питания в системах малой мощности.
Блок питания AcBel 12CM450 из корпуса Foxconn ZL-142A

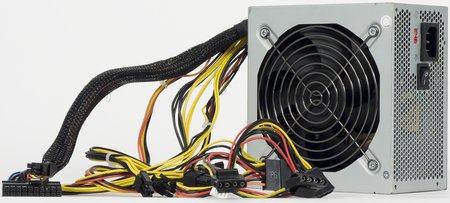

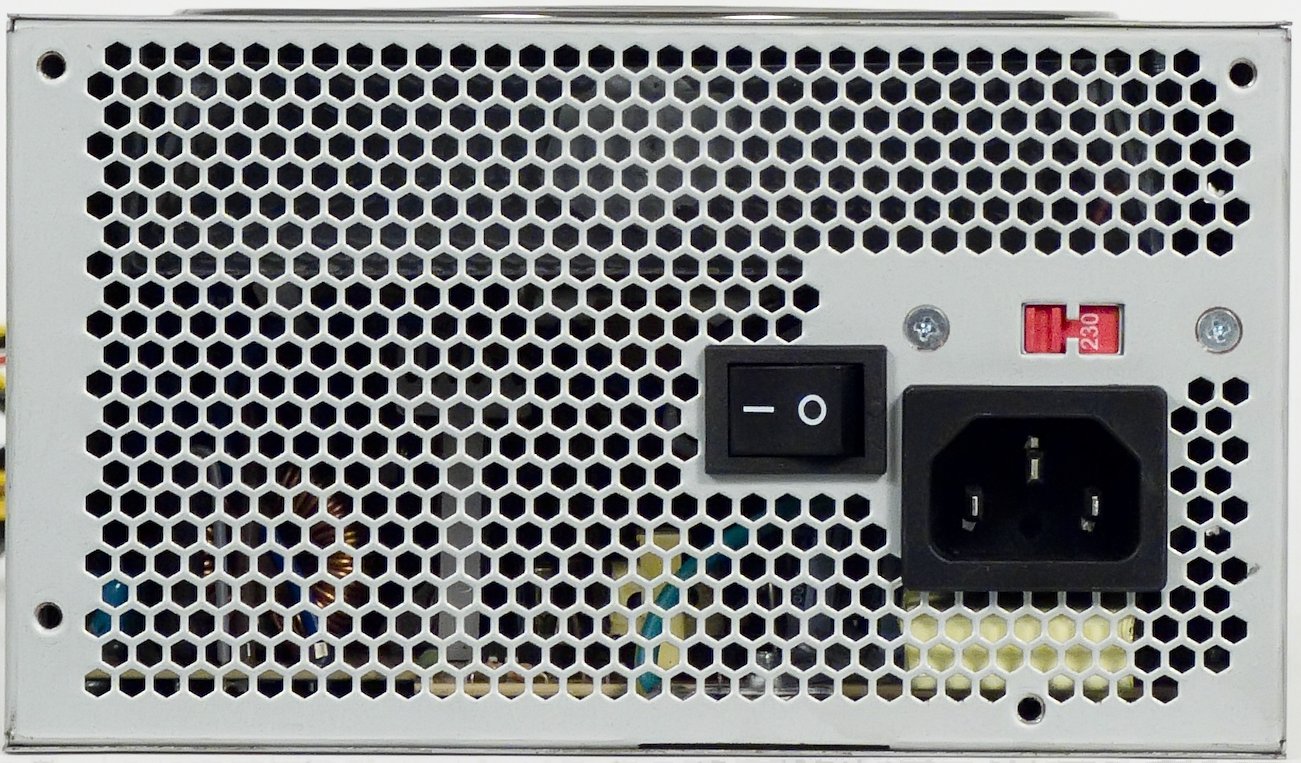

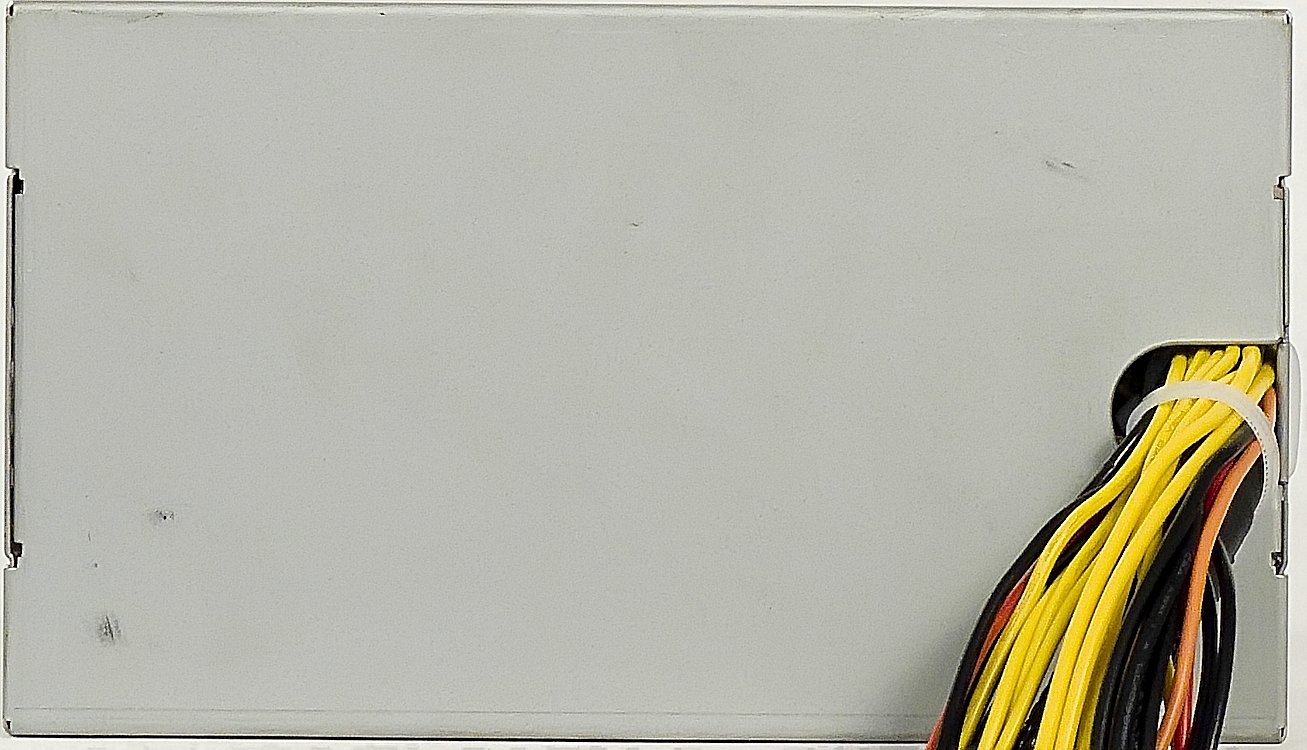

Блок питания собран в привычном стальном корпусе. Система его охлаждения выполнена с применением 120 мм вентилятора, смонтированного на нижней стенке БП. Задняя стенка блока питания обильно перфорирована, передняя же не содержит вообще никаких отверстий.
Вентилятор в целях безопасности прикрыт тонкой стальной решеткой, которую можно, при необходимости, демонтировать. Выходное отверстие для жгута проводов качественно завальцовано, однако пластикового кольца, дающего надежную защиту от перетирания изоляции проводов, в AcBel 12CM450 не предусмотрено.

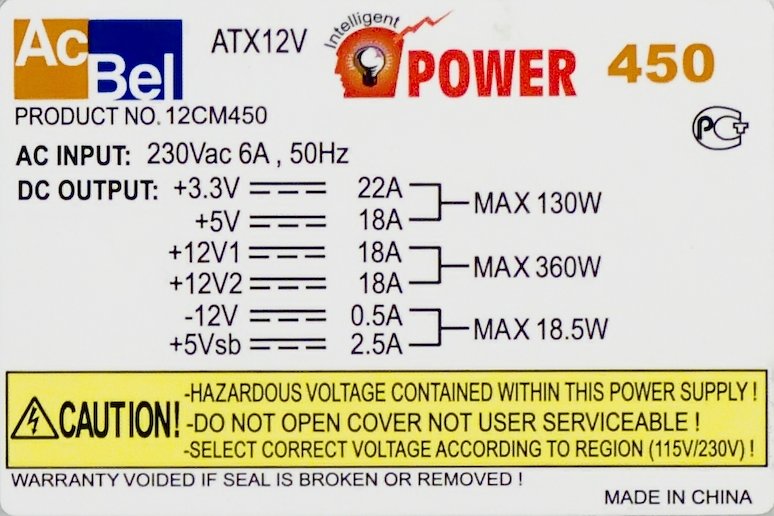

Производитель снабдил свой продукт стикером, содержащим очень краткую информацию о его технических характеристиках. Из неё остается лишь догадываться о том, является ли цифра 450 максимальной выходной мощностью или только частью названия модели.
Максимальные токи в данном случае распределены в соответствии с реальным их потреблением современными ПК. Если сравнить мощность тестируемого блока с типовыми БП из Power Supply Design Guide for Desktop Platform, то станет видно, что AcBel 12CM450 не только полностью соответствует требованиям для 450Вт блока питания, на даже немного их превосходит. Очень достойный показатель.
Наименование блока питания | Максимальный ток, А | Максимальная мощность, Вт | |||||
3,3V | 5V | 12V1 | 12V2 | 3,3&5V | 12V | Общая | |
ATX12V ver. 2.3 180W | 13 | 14 | 10 | — | 80 | 120 | 175 |
ATX12V ver. 2.3 220W | 13 | 14 | 14 | — | 80 | 168 | 215 |
ATX12V ver. 2.3 270W | 19 | 15 | 17 | — | 97 | 204 | 265 |
ATX12V ver. 2.3 300W | 21 | 15 | 11 | 8 | 103 | 216 | 295 |
ATX12V ver. 2.3 350W | 21 | 15 | 11 | 14 | 103 | 264 | 345 |
ATX12V ver. 2.3 400W | 24 | 15 | 17 | 14 | 120 | 300 | 395 |
ATX12V ver. 2.3 450W | 24 | 15 | 17 | 16 | 120 | 360 | 445 |
AcBel 12CM450 | 22 | 18 | 18 | 18 | 130 | 360 | 450 |
Ни о каком обмане покупателя и накручивании мощности в данном случае речь не идет. Не так часто тестируемые нами корпуса комплектуются блоком питания, реально соответствующим требованиям актуальной версии PSDG for Desktop Platform.
Основной жгут питания ATX убран в сетчатую оплетку и зафиксированную с обоих концов стяжкой. Коннектор питания 24-х контактный, разборный.
Длина проводов в данном БП следующая:
- до основного разъема ATX – 40 см
- до разъема ATX12V – 40 см
- до разъема Peripheral Connector (молекс) – 40 см, плюс 12 см до второго такого же разъема, плюс 12 см до третьего и еще 12 см до разъема Floppy Drive Connector
- до разъема Serial ATA Connector – 40 см, плюс 12 см до второго такого же разъема, плюс 12 см до разъема Peripheral Connector (молекс) и еще 12 см до второго такого же разъема
- до разъема PCI-E VGA Power Connector – 40 см
Наименование разъема | Количество коннекторов |
| 24 pin Main Power Connector | 1 |
| 4 pin 12V Power Connector | 2 |
| 8 pin SSI Processor Connector | — |
| 6 pin PCI-E 1.0 VGA Power Connector | 1 |
| 8 pin PCI-E 2.0 VGA Power Connector | — |
| 4 pin Peripheral Connector | 5 |
| 15 pin Serial ATA Connector | 2 |
| 4 pin Floppy Drive Connector | 1 |

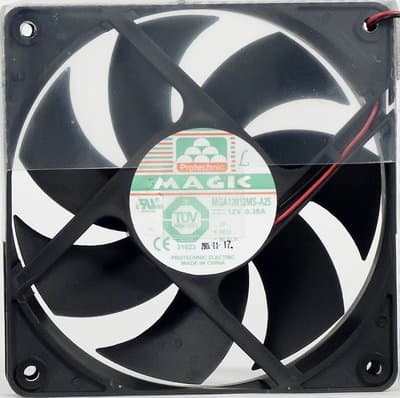

В блоке питания установлен вентилятор Protechnic Electric MGA12012MS-A25 с номинальным током потребления 0.38A. Вентилятор подключается к плате БП методом пайки, что несколько затруднит его замену, если в этом возникнет необходимость.

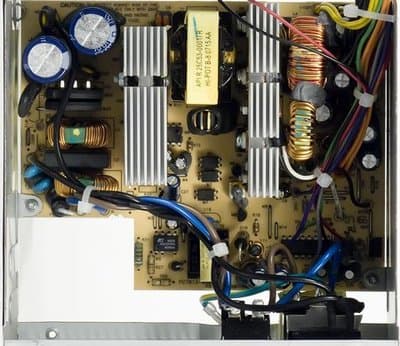

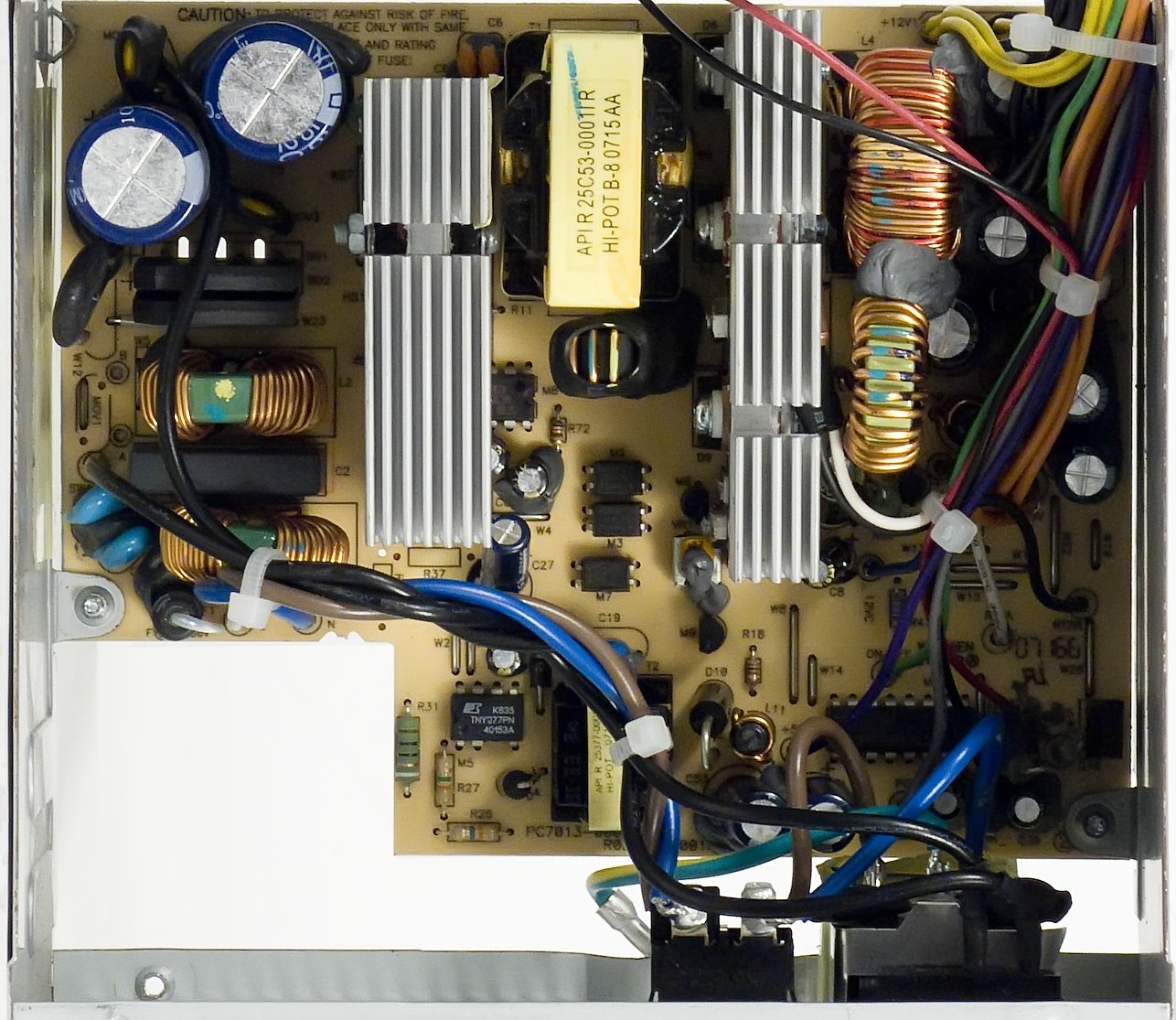

Внутри все элементы блока питания размещены на одной плате. Монтаж не плотный, поэтому проблем с охлаждением из-за затруднения прохода воздушных потоков быть не должно. Какая-либо схема коррекция мощности (PFC) в AcBel 12CM450 не применяется. Данный БП не относится к устройствам FullRange, он оснащен переключателем входного напряжения 115/230В без сменного предохранителем.

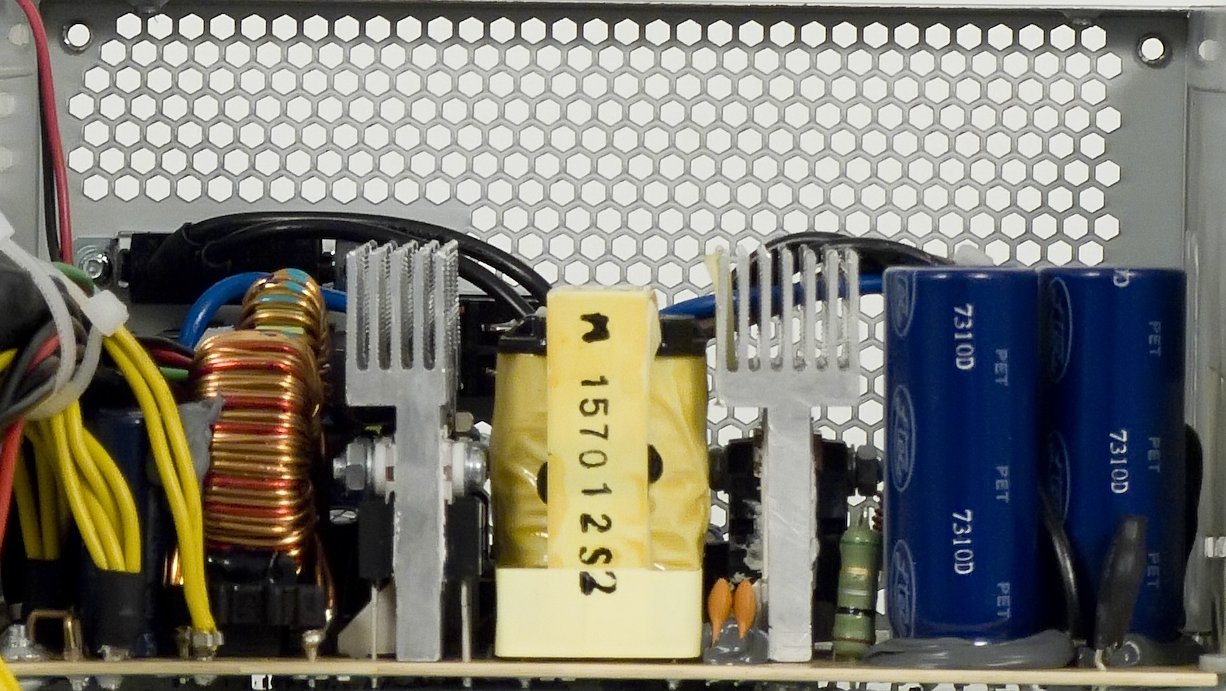

За отвод тепла отвечают два массивных радиатора Г- и Т-образной формы, толщиной 5мм и высотой 48 мм каждый. На верхней плоскости радиаторов выполнено оребрение для увеличения площади теплообмена.
Конденсаторы входного выпрямителя имеют ёмкость 560 мкФ, рассчитаны на работу при максимальной температуре 85 градусов по Цельсию, произведены фирмой Ltec (2 штуки).
Мощность входного выпрямителя рассчитана, примерно, на 280 Вт.
В состав выходного каскада входят 5 конденсаторов Ltec, ёмкость которых без дополнительного вмешательства в блок питания определить не удалось.
Для проверки качества выдаваемого напряжения в качестве нагрузки используется стандартный стенд для тестирования корпусов формата ATX, аналогично предудущему случаю.
Каждая серия проводилась в течение 60 минут. Серии следовали без перерыва. Выходное напряжение 5В и 12В снималось мультиметрами UNI-T UT71B.
Значение напряжения +5VDC изначально завышено примерно на два процента от номинала, при повышении мощности нагрузки по шине +12VDC напряжение на канале +5VDC изменяется незначительно.
Значение напряжения +12VDC остается в пределах двухпроцентного отклонения, что можно признать хорошим результатом.
По результатам тестирования допустимо использовать данный блок питания в системах малой и средней мощности.
В ходе тестирования комплектный вентилятор повысил свои обороты, однако издаваемый им шум оставался относительно низким, без высокочастотных составляющих, щелчков и прочих паразитных призвуков. Максимальная температура воздуха на выходе из БП составила 39 градусов по Цельсию при 24 градусах в помещении. Блок питания во время проведения тестов был установлен в открытом корпусе.
