Корпус Foxconn ZL-142A

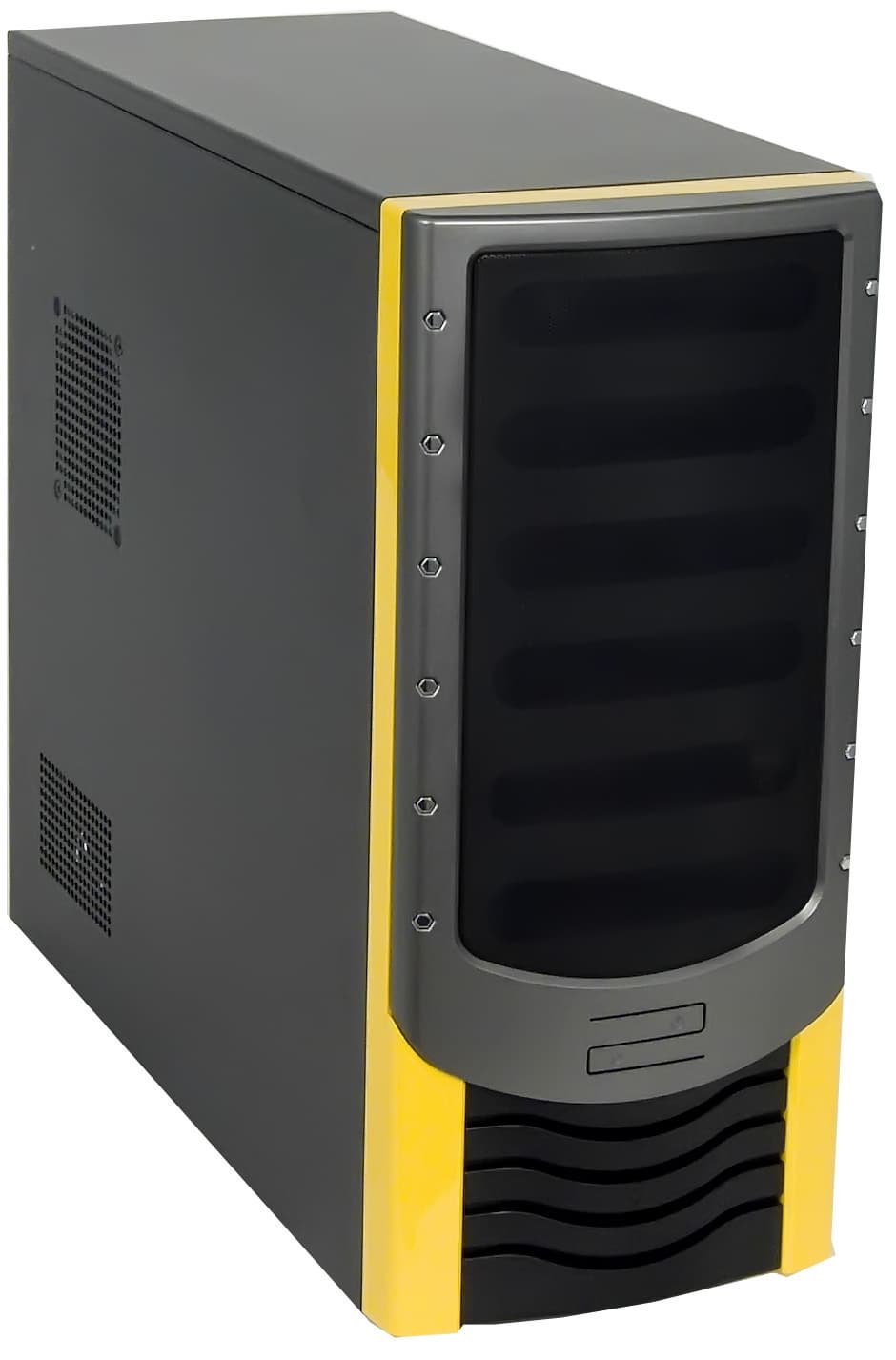

Данный обзор посвящен корпусу Foxconn ZL-142A, представителю обновленного шасси средней ценовой категории от Foxconn для домашних и офисных ПК. Корпус выполнен в формате miditower (средняя башня), поддерживает установку как полноразмерных ATX, так и компактных mATX материнских плат. Предшественником данной линейки можно считать вполне удачную серию TSAA, с которой мы уже знакомились в одном из предыдущих обзоров.


Физические параметры
Ширина185 мм
Высота420 мм
Длина470 мм
Массан/д

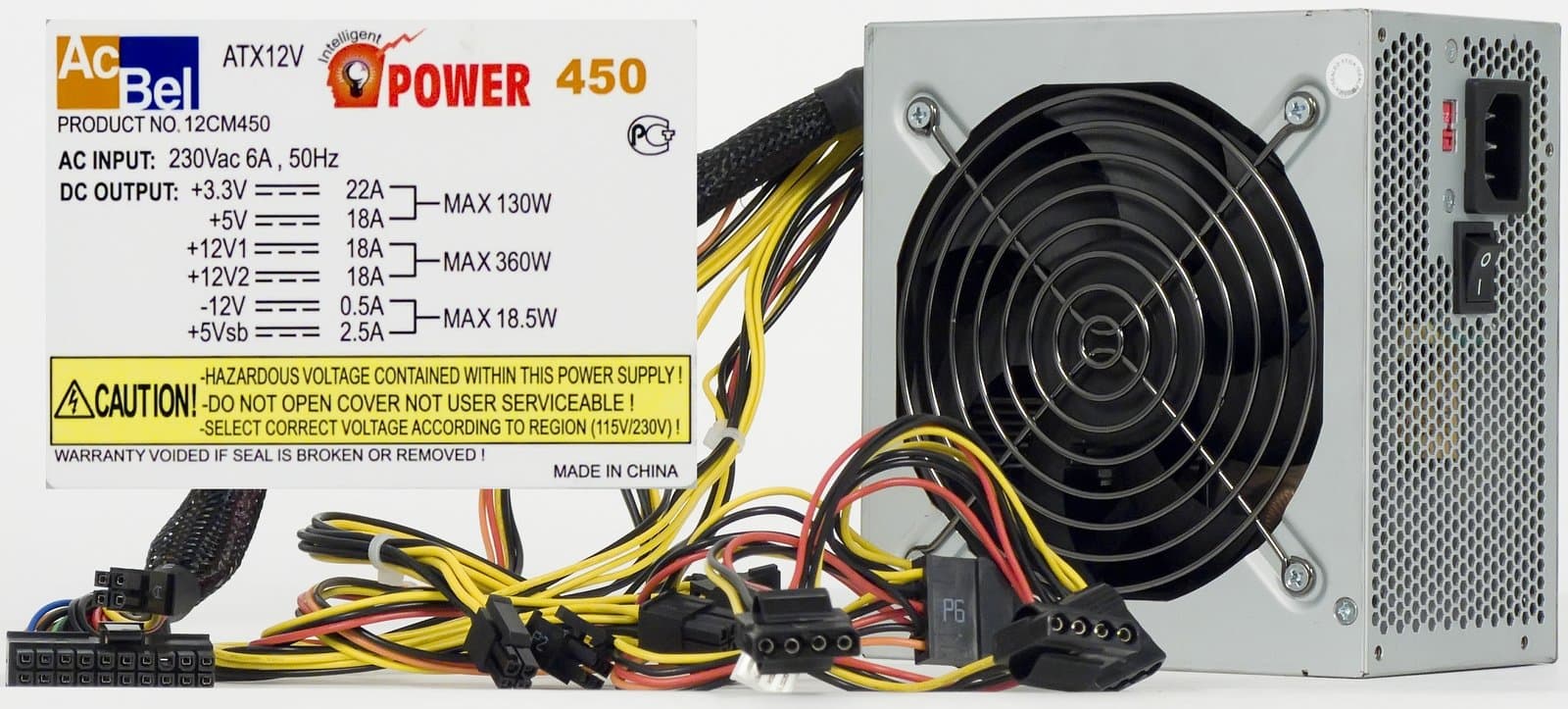

Блок питания
Выходная мощность, Вт
450
Мощность шины 12V, Вт
360

Корпус может поставляться с блоком питания нескольких производителей. Мощность комплектного БП колеблется от 300 до 500 Вт.

Упаковка корпуса стандартная для данной ценовой категории: коробка из грубого картонка без ручки для облегчения транспортировки, два пенопластовых фиксатора и полиэтиленовый пакет для предотвращения нежелательных царапин. Никаких излишеств. Только простая, но надежная защита.

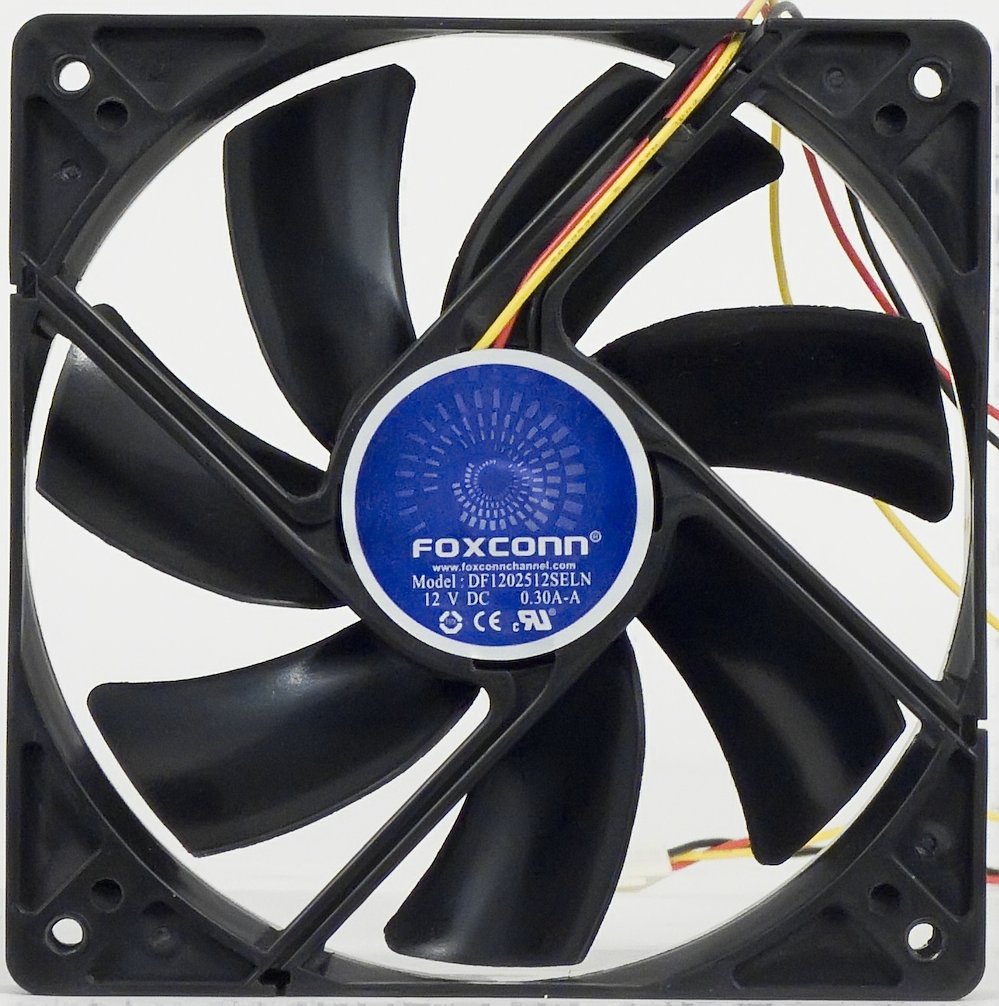

Комплект поставки также весьма "спартанский". Помимо стандартного набора из блока питания, силового кабеля и комплекта крепежных винтов покупателю Foxconn ZL-142A достанется вентилятор DF1202512SELN типоразмера 120мм.

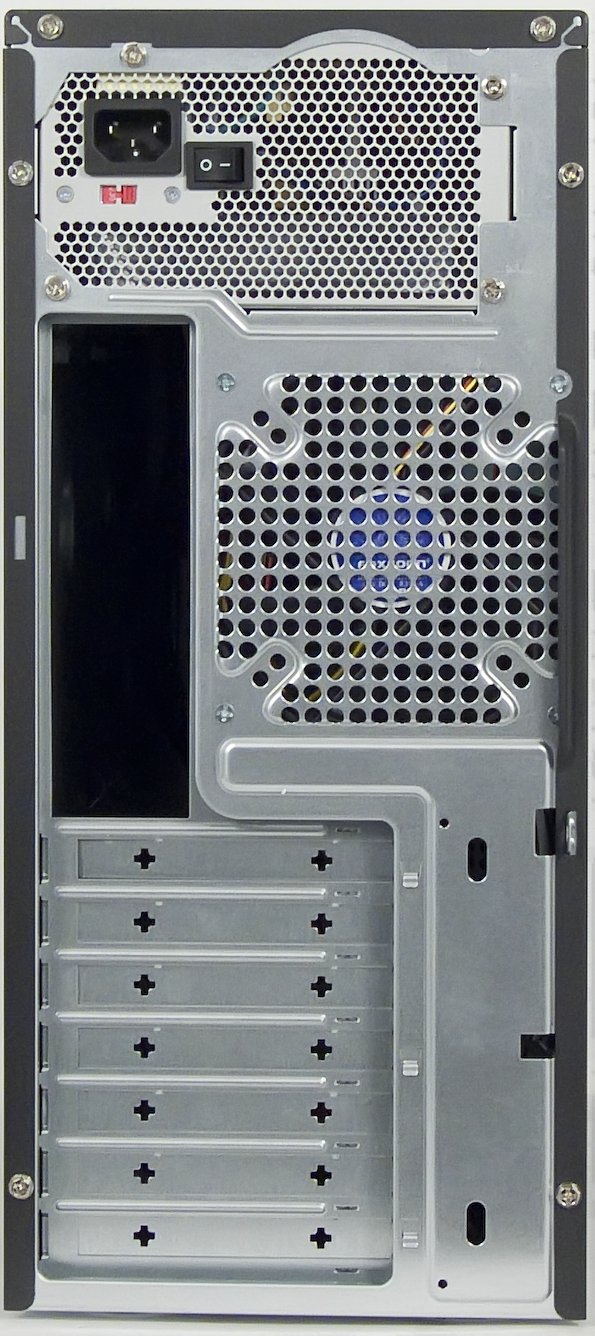

Вентилятор предустановлен на заднюю стенку шасси, подключается к материнской плате стандартным трехпиновым разъемом. Длина провода достаточная, чтобы дотянуться в любую, даже самую дальнюю, точку корпуса. Скорость вращения вентилятора в номинальном режиме составляет приблизительно 1400 rpm.

Отметим, что более распространенной является комплектация данного корпуса вентилятором типоразмера 80 мм, вместо 120 мм аналога. Об этом свидетельствует как сайт производителя, так и многочисленные предложения по продаже данного корпуса в сети Интернет.

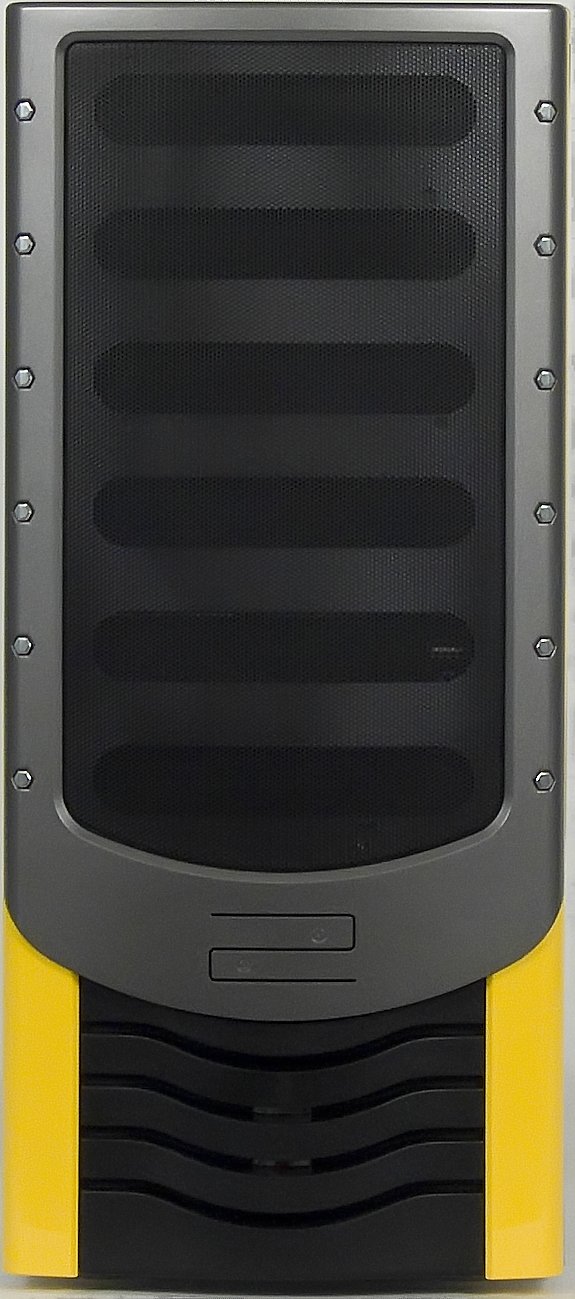

Дизайн передней панели в доставшемся нам варианте расцветки довольно смелый. Но если не рассматривать цветовое сочетания черного с желтым (которое нельзя назвать плохим, просто весьма специфичным), то внешний вид передней панели оставляет впечатление органичности и лаконичности. Такой корпус прекрасно впишется как в домашний, так и в офисный интерьер. Выглядит он, на наш взгляд, несколько дороже своей стоимости.

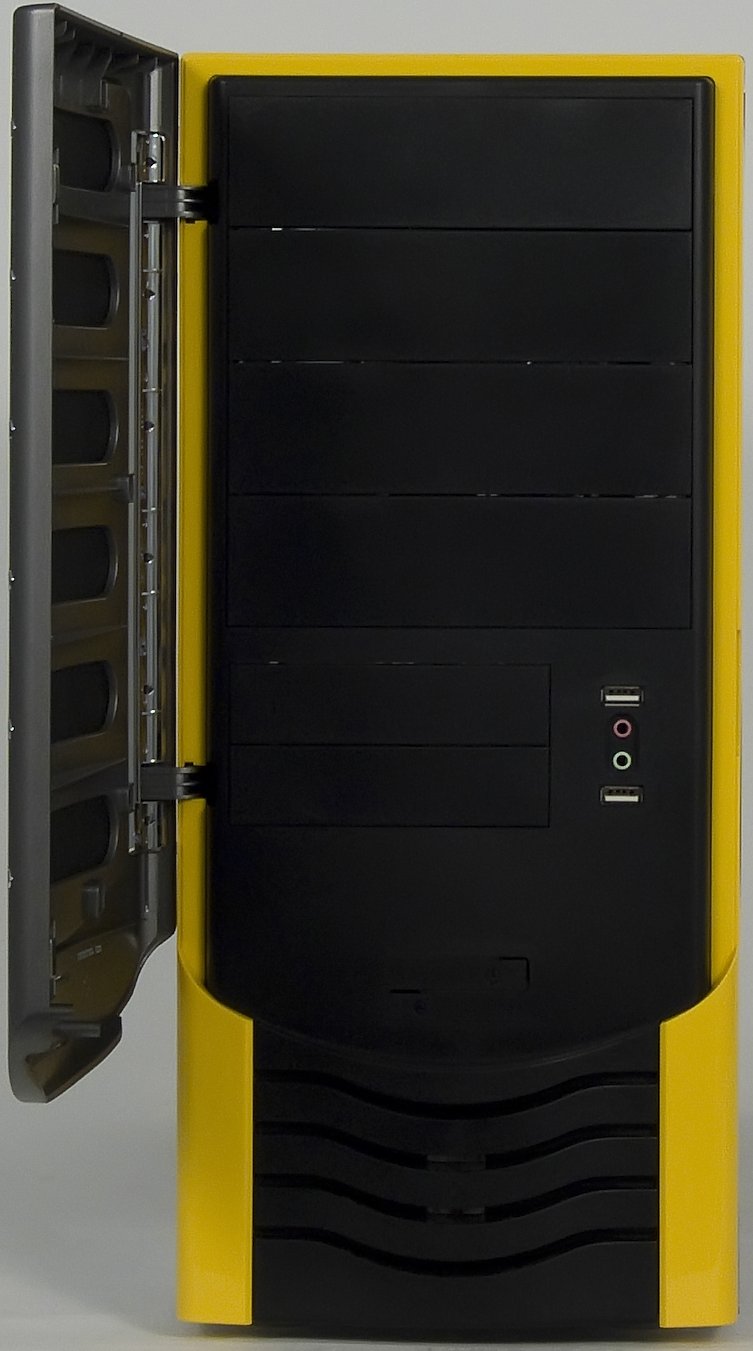

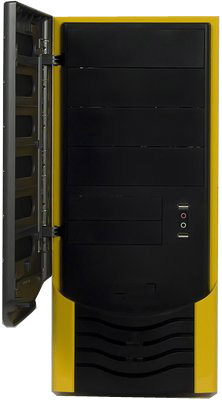

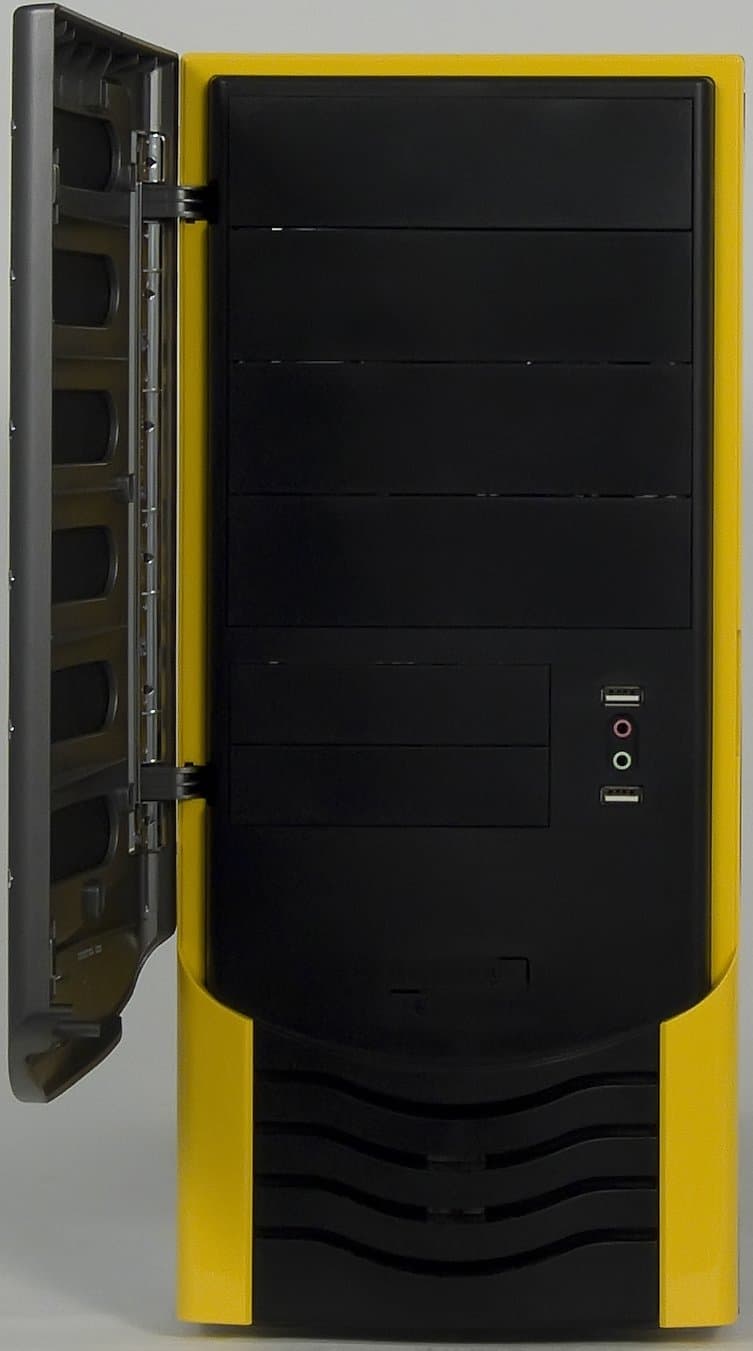

Большую часть передней панели скрывает откидывающаяся дверца. Её края выполнены из пластика, а центральная часть из металлической сетки. Декоративные винты по периметру дверцы выполнены из пластика и окрашены под хром методом напыления. Дверца крепится на двух широких пластиковых петлях. Сломать их легким движением руки, конечно, не получится, но и непоколебимой жесткости в них тоже не чувствуется.

За фиксацию дверцы в закрытом положении отвечает пара встроенных в дверцу и переднюю панель магнитов. Благодаря данному решению фиксация получается достаточно надежной (дверца совершенно не болтается) и долговечной. Ведь применение пластиковой защелки с большой долей вероятности приведет к её выходу из строя через определенный, не всегда продолжительный, промежуток времени в виду сильного механического воздействия.

Кнопки включения и перезагрузки выполнены в данном корпусе очень необычным способом. Вместо привычного механизма в ZL-142A применяется нажимная пластина, больше всего по методу срабатывания напоминающая кнопки на пятидюймовых отсеках с декоративными "шторками". Пластинки выполнены "валетом", за включение отвечает верхняя из них. Нажимной механизм продублирован на дверце, однако усилия в данном случае нужно приложить намного больше. Пользоваться такими своеобразными кнопками достаточно удобно. Единственный недостаток — найти нужную пластину на ощупь весьма непросто. Также трудно предсказать, насколько надежным и износостойким окажется столь простое решение.

Фронтальные порты расположены чуть ниже центра передней панели. В их состав входят:

  • 2 USB
  • 2 Audio

То, что порты для USB расположены на достаточно большом расстоянии друг от друга — явное достоинство ZL-142A. С подключением габаритных устройств проблем возникнуть не должно. Качество изготовления самих портов высокое, ощущения, что порт выпадет из панели вместе с извлекаемым устройством, не возникает.

Нижнюю часть передней панели занимают прорези для доставки холодного воздуха фронтальному вентилятору. Пылевого фильтра в данном месте, к сожалению, не предусмотрено.

Все пластиковые детали, за исключением "хромированных" винтов, окрашены в массе, а их формовка не вызывает нареканий. Качество пластика и лакового покрытия краски достаточно высокое.

Толщина применяемой в корпусе стали возросла относительно серии TSAA и составляет 0,7 мм. Данная толщина является оптимальной по соотношению цена-качество, потому что корпуса из 0,6 мм стали сильно дребезжат в процессе работы, а применение 0,8 мм шасси слишком сильно сказывается на конечной стоимости продукта.

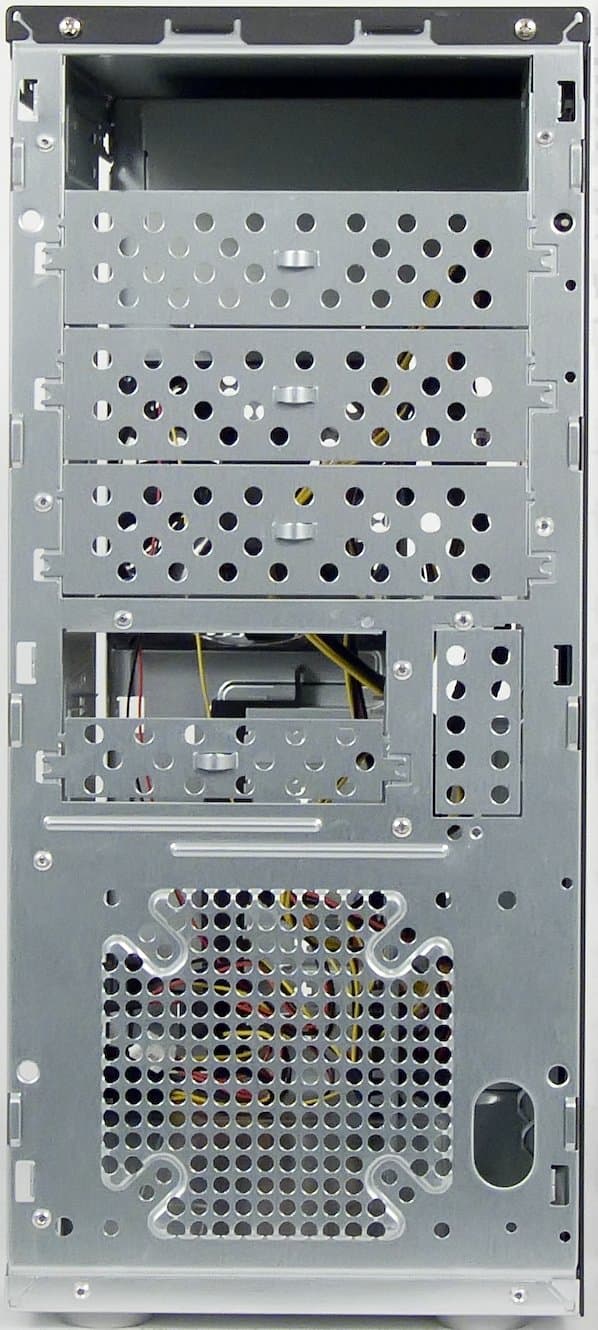

Корпус предусматривает установку двух вентиляторов типоразмера 80-120 мм. Один вентилятор можно установить на переднюю стенку шасси, а второй на заднюю. Это стандартная схема, которая успела прекрасно себя зарекомендовать. Крепятся вентиляторы на обычных винтах под крестовую отвертку.

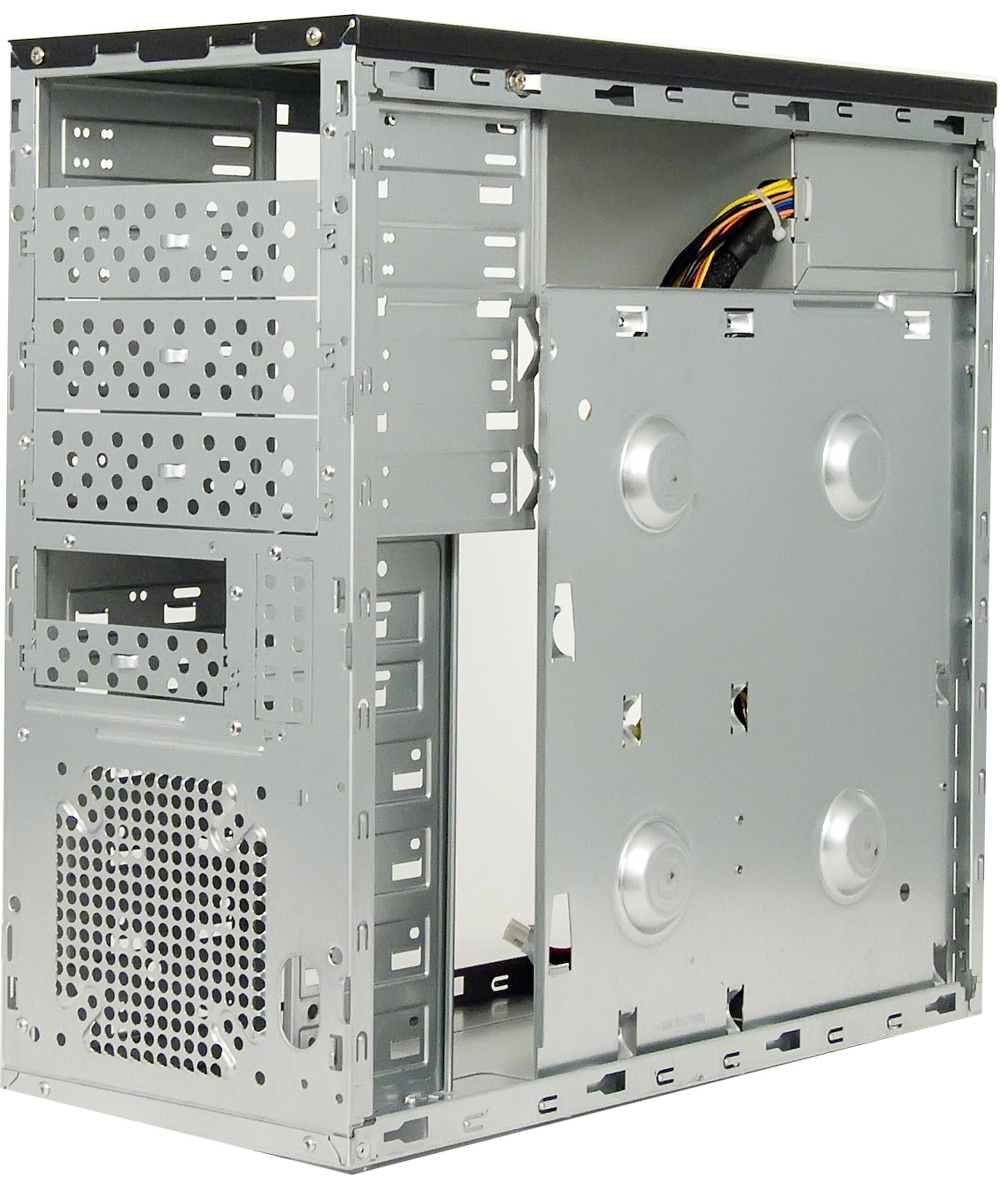

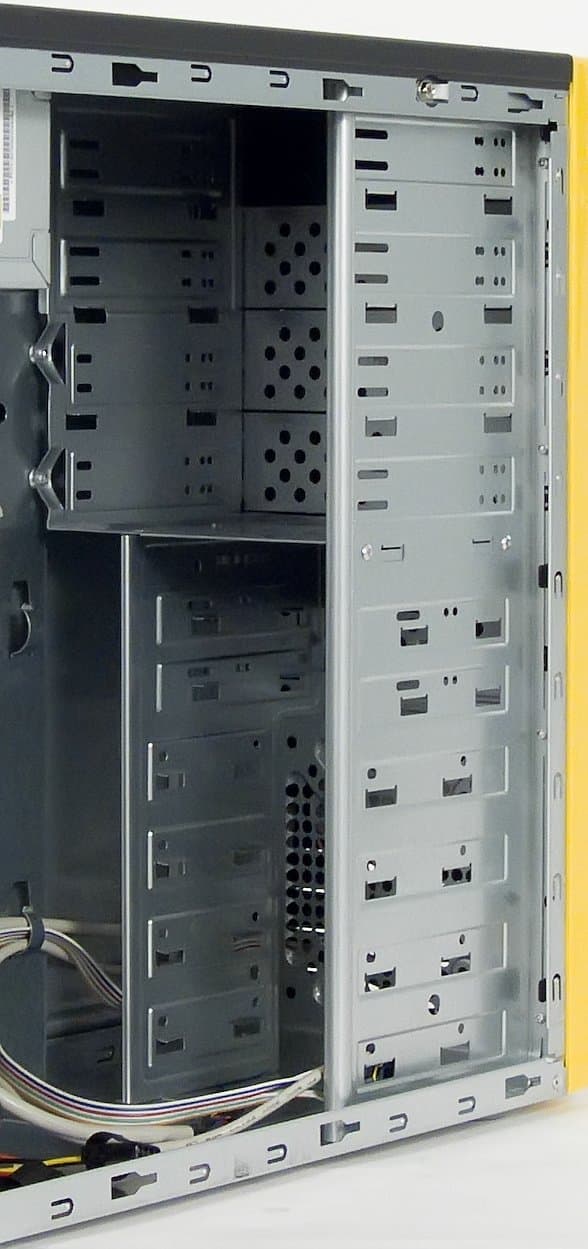

Для установки накопителей и других компонентов, в шасси предусмотрены следующие посадочные места:

  • 5,25" — с внешним доступом — 4 штуки
  • 3,5" — с внешним доступом — 2 штуки
  • 3,5" — для установки HDD — 4 штуки

В данном корпусе возможна установка шести жестких дисков без использования дополнительных адаптеров.

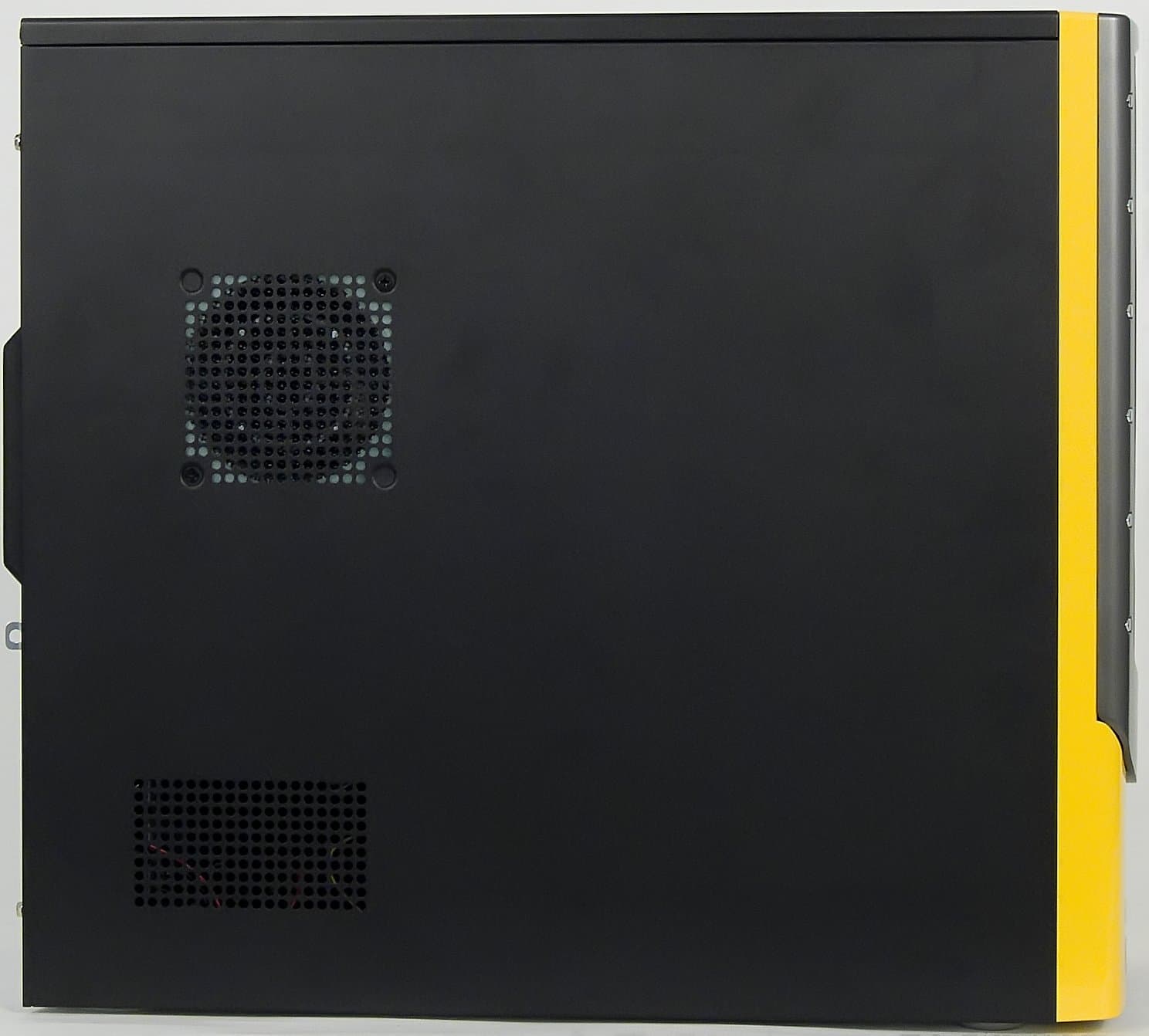

Боковые стенки ZL-142A крепятся обычными винтами под крестовую отвертку. Левая стенка (если смотреть спереди) оснащена съемным, регулируемым по высоте, кожухом для отвода горячего воздуха из процессорной зоны. В нижней части этой же стенки расположены вентиляционные отверстия для дополнительного охлаждения видеокарты. Вальцовка краев стенок выполнена путем загиба через край (так называемая V- образная).

Тестирование эргономических характеристик системы вентиляции корпуса

Комплектный блок питания в режиме простоя компьютера шумит незначительно — система контроля скорости вращения вентилятора работает четко и слажено. В то же время комплектный вентилятор создает сильный, а следовательно и шумный воздушный поток. Ведь 1400 оборотов для 120 мм вентилятора — это не шутки. Благо каких-либо щелчков и прочих паразитных призвуков вентилятор не издает, поэтому проблема с шумом может быть решена за счет подключения к программному или аппаратному контроллеру вентиляторов.

В целом, шум издаваемый системой охлаждения корпуса имеет уровень выше среднего. Он не сильно раздражает, но и спокойно спать или слушать тихую музыку в одной комнате с работающим ПК вряд ли удастся.

Данный этап тестирования проводился в комнате, площадью 9 кв. метров, все имеющиеся в ней электроприборы были отключены, уличный фоновый шум был крайне низким.

Сборка системного блока

Корпус поставляет без заглушки для задних портов ввода/вывода, так что проблем с её снятием не может быть по определению.

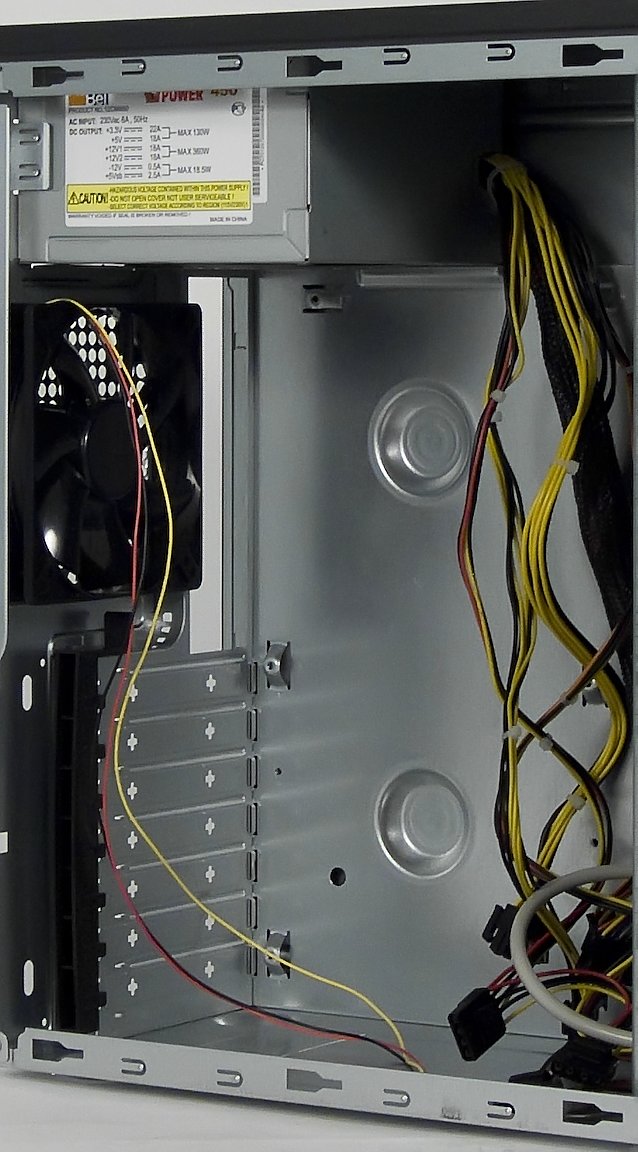

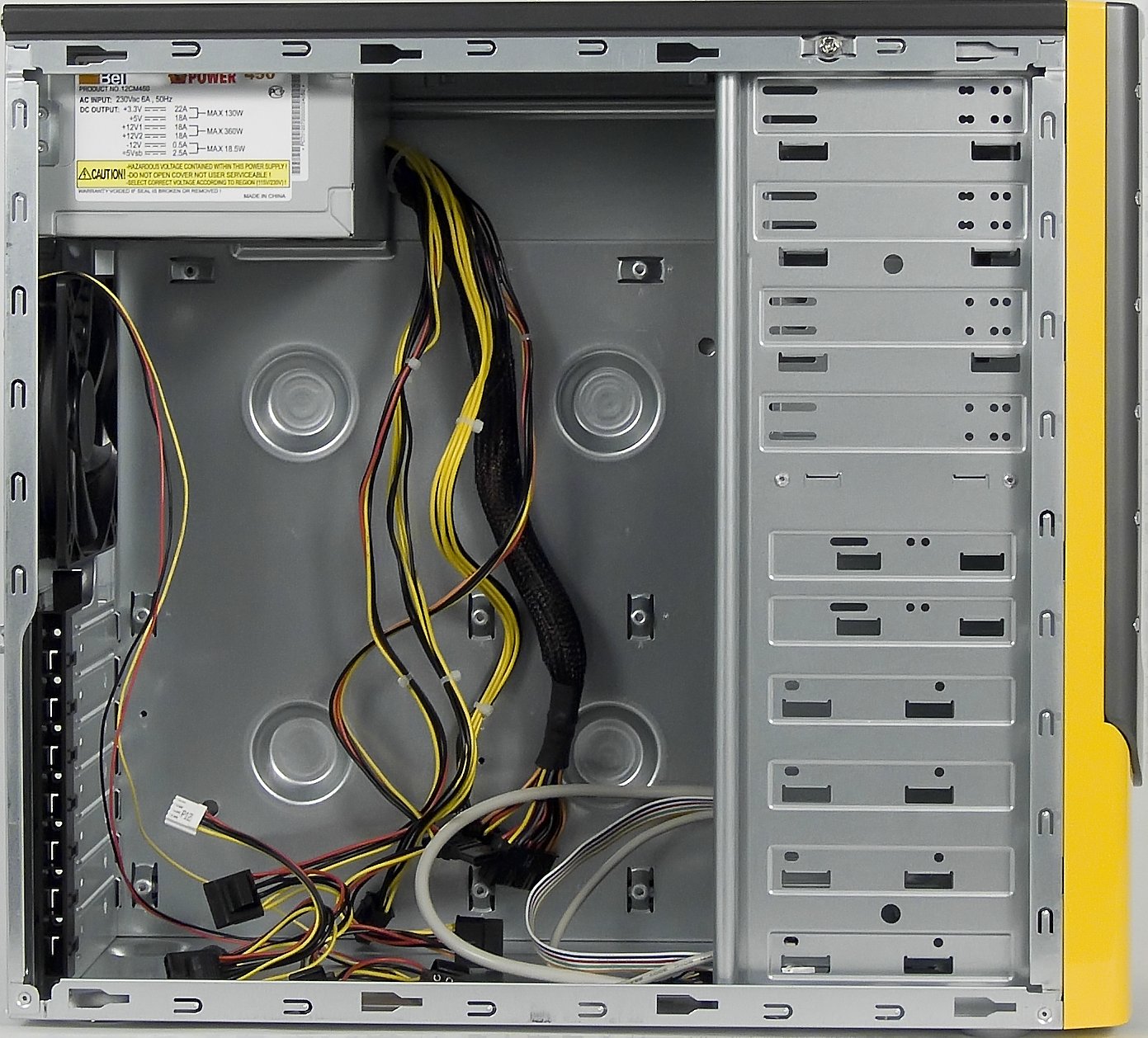

Системная плата в ZL-142A крепится уже привычным способом: стенка шасси имеет проштампованные наплывы с резьбой, на которые устанавливается плата и фиксируется винтами под крестовую отвертку. Данный способ является более быстрым и удобным, чем классический вариант с полыми шестигранниками. Все восемь монтажных отверстий тестовой материнской платы совпали с таковыми на шасси корпуса. Качество резьбы нареканий не вызвало.

Установка плат расширения предусматривает как винтовой, так и безвинтовой способы крепления. Так уж сложилось, что безвинтовые варианты получаются у инженеров Foxconn значительно хуже, чем этого бы хотелось. Данный корпус не исключение. Воспользоваться пластиковой прижимной планкой (единой для всех плат), призванной ускорить и облегчить процесс установки комплектующих, так и не удалось после пяти минут ругани и плясок вокруг корпуса. При этом фиксация видеокарты обычным винтом заняла примерно 10 секунд. Комментарии в данном случае излишни.

Все устройства для 3,5" и 5,25" дюймовых отсеков крепятся классическим винтовым способом. Проблем с резьбой и совпадением монтажных отверстий не возникло.

Данный факт также отличает предоставленный нам на тестирование корпус от имеющихся в широкой продаже образцов. Стандартной для ZL-142A системой крепления устройств в 3,5" отсеках является безвинтовая. Оценить её удобство и надежность мы по объективным причинам не можем, но, в любом случае, неудачную безвинтовую систему крепления можно без труда заменить классической винтовой.

Декоративная передняя панель крепится на шести пластиковых защелках. Снимать и ставить её на место совсем не сложно. В установленном положении панель не болтается и крепко сидит на положенном месте.

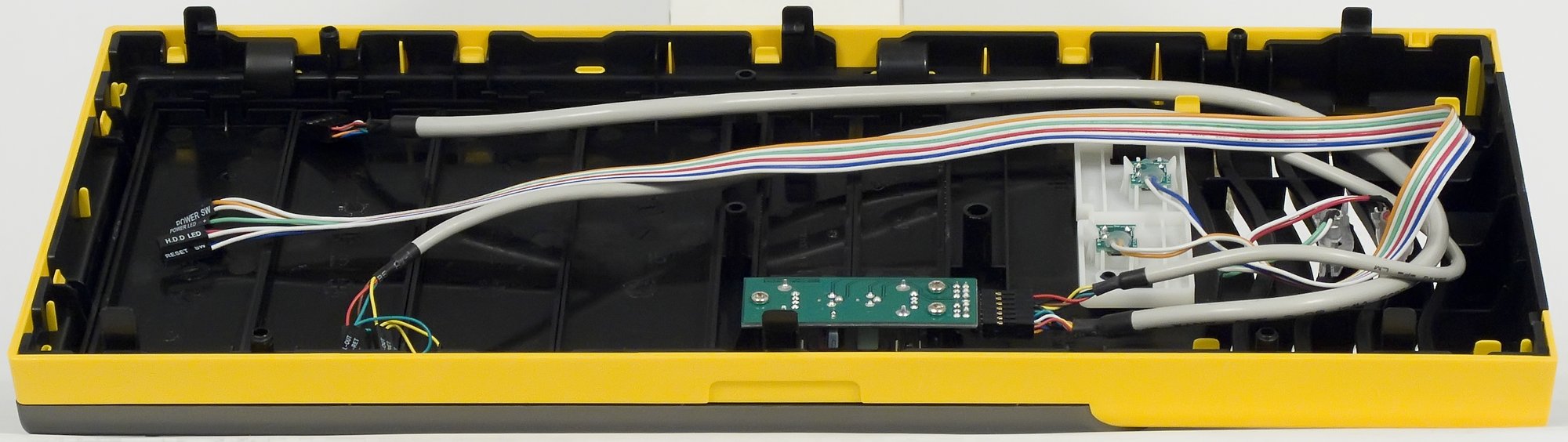

Подключение фронтальных разъемов осуществляется следующим образом:

  • USB — комплектом проводов с трех и одноконтактным разъемами (два комплекта)
  • AUDIO — жгутом проводов с одноконтактными разъемами

Все провода и разъемы закреплены непосредственно на декоративной панели, что не позволит быстро снять панель с уже полностью собранного ПК, если в этом возникнет необходимость. Таким образом, удобство подключения фронтальных разъёмов можно признать не более чем средним.

Для установки вентилятора на переднюю стенку шасси необходимо снять правую боковую стенку, после чего просунуть вентилятор в достаточно узкое отверстие между стенкой и корзиной для жестких дисков. Сделать это не очень просто, потому что вентилятор типоразмера 120 мм пытается наглухо застрять в данном "кармане".

Тестирование системного блока с помощью программных приложений

Последний этап представляет собой тестирование с помощью программных средств, осуществляющих сильную нагрузку различных подсистем компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение внутри корпуса. Можно оценить возможности и производительность системы охлаждения корпуса. Для этого этапа будут использованы:

  • MaxPower — тест 3D View совместно с двумя потоками PRIME95 в течение часа
  • COPYTEST — непрерывное копирование 176 файлов общим объемом 1.88 ГБ в течение 30 минут с одного раздела HDD на другой
  • MinPower — режим повседневной работы с низкой нагрузкой: чтение книги с плавной автопрокруткой под музыку Windows Media Player 11

Конфигурация тестового стенда:

  • Процессор Pentium D 805 2.66 GHz
  • Кулер Zalman CNPS9500
  • Системная плата ASUSTek P5B-E
  • Видеокарта MSI GeForce 6800 GT
  • Оперативная память Corsair DDR2 533 MHz, 2048 Мб
  • Жесткий диск Seagate 160GB SATA2

В данном случае система вентиляции тестировалась в трех конфигурациях:

  • с комплектным вентилятором на задней панели.
  • с двумя вентиляторами GT-12025-BDLA1 на задней и передней панелях.
  • без установленных корпусных вентиляторов




Диаграммы температур говорят сами за себя. Один быстрый вентилятор на задней стенке обеспечивает чуть более низкую температуру для процессора, но практически не способствует охлаждению жесткого диска. Режим без корпусных вентиляторов можно безопасно использовать лишь для работы в режиме простоя. Наиболее оптимальной является установка двух низкоскоростных вентиляторов, при этом температура всех комплектующих находится на безопасном уровне, а шум, издаваемый системой охлаждения, практически не обращает на себя внимание.

Итоги

Компании Foxconn удалось сделать то, что, к сожалению, нечасто удается осуществить производителям чего-либо. Новая линейка корпусов ZL унаследовала от TSAA все положительные черты, устранила большинство недостатков и, что самое приятное, не добавила ни одного нового.

Корпус ZL-142A обладает лаконичным и совсем не бюджетным дизайном. Толщина его стали уже достаточна для того, чтобы не слушать дребезжания боковых стенок во время раскручивания диска в приводе. Наличие мест для установки двух 120мм вентиляторов позволит при желании организовать качественное и тихое охлаждение комплектующих.

При этом разъем FireWire и пылевой фильтр на передней панели не сильно бы увеличили конечную стоимость продукта. Возможно, эти полезные улучшения Foxconn добавит в одну из следующих линеек корпусов.

Корпус оставил достаточно приятное впечатление, и в целом это весьма интересный и конкурентоспособный продукт в ценовом диапазоне 50-70 долларов. И тут уже многое будет зависеть от ценовой политики компании производителя и розничных магазинов, а на момент написания статьи средняя розничная цена по Москве аналогичного корпуса с 350 Вт и 400 Вт БП составляла 77 и 88 долларов соответственно.

 Средняя текущая цена (количество предложений) в московской рознице:

Корпус Foxconn ZL-142A 350ВтН/Д(0)
Корпус Foxconn ZL-142A 400ВтН/Д(0)
Корпус Foxconn ZL-142A 450ВтН/Д(0)


Корпус Foxconn ZL-142A предоставлен российским представительством Foxconn



26 марта 2008 Г.
