Обзор материнской платы Asus ROG Strix B450-F Gaming на чипсете AMD B450

Не так давно мы делали протестировали плату Asus ROG Strix B450-I Gaming на чипсете AMD B450, которая, как выяснилось, является полным аналогом платы Asus ROG Strix X470-I Gaming на чипсете AMD X470. Идентичность этих плат имеет логическое обоснование. Чипсет AMD X470 появился задолго до AMD B450, но является, скажем так, не самым удачным вариантом для плат с форм-фактором Mini-ITX — просто потому, что в таком форм-факторе не удается раскрыть весь потенциал чипсета (не получится поставить два слота PCI Express 3.0 x16 и т. д.). Однако до момента появления чипсета AMD B450 других вариантов, кроме AMD X470, для Mini-ITX-плат не было, что, собственно, и объясняет факт появления Asus ROG Strix X470-I Gaming. После выхода AMD B450, который лучше подходит для плат с форм-фактором Mini-ITX, было просто неразумно продолжать выпускать Asus ROG Strix X470-I Gaming на дорогом чипсете AMD X470, его поменяли на AMD B450 и получили плату Asus ROG Strix B450-I Gaming.

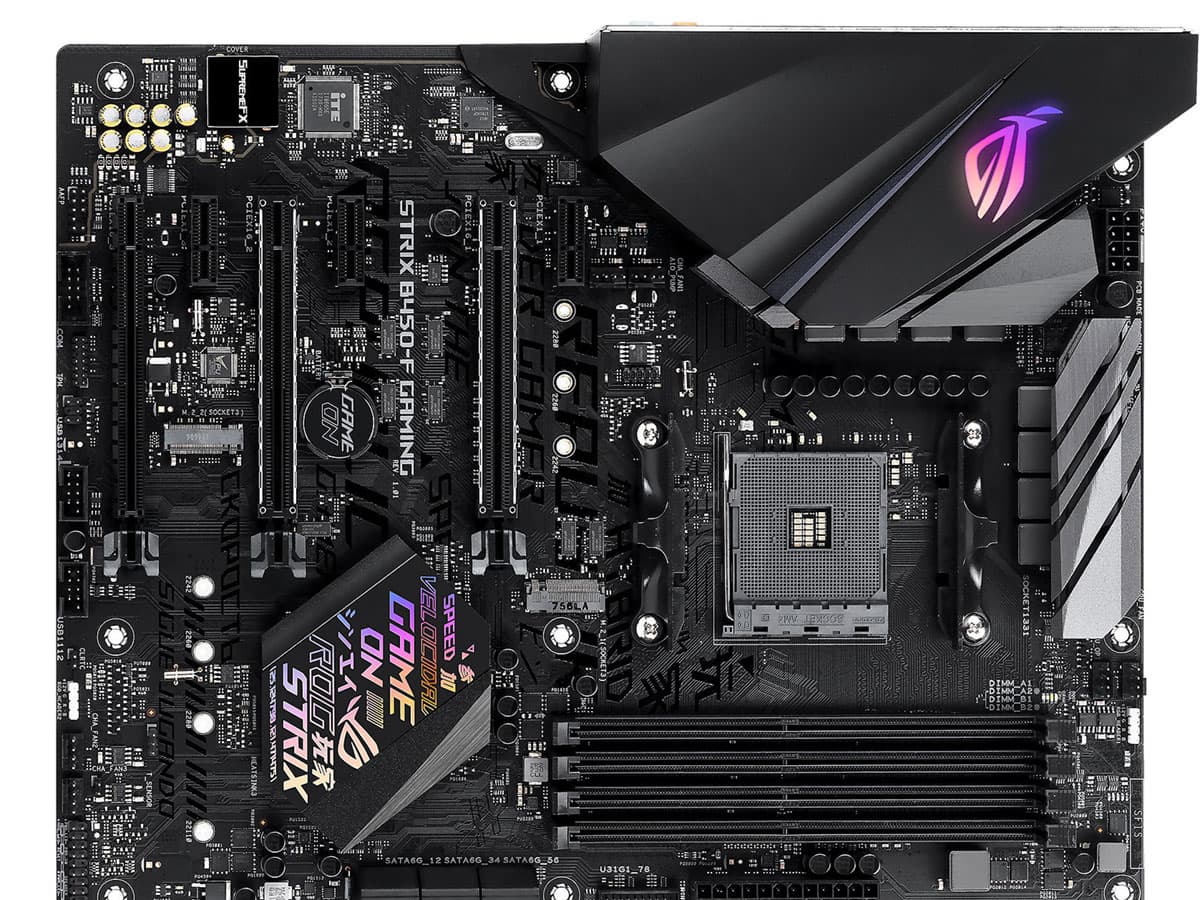

Сегодня же в фокусе нашего внимания еще одна плата Asus на чипсете AMD B450. Это уже полноразмерная (в форм-факторе ATX) плата Asus ROG Strix B450-F Gaming. Интрига в том, что в ассортименте компании Asus есть плата ROG Strix X470-F Gaming на чипсете AMD X470, о которой мы также писали.

Комплектация и упаковка

Плата Asus ROG Strix B450-F Gaming поставляется в средней по размерам картонной коробке, типичной для плат Asus игровой серии ROG.

Комплект поставки включает в себя руководство пользователя, четыре SATA-кабеля (все разъемы с защелками, два кабеля имеют угловой разъем с одной стороны), DVD-диск с драйверами, переходной кабель для подключения светодиодной ленты. Кроме того, есть и стикеры на все случаи жизни и пластиковые стяжки.

Конфигурация и особенности платы

Сводная таблица характеристик платы Asus ROG Strix B450-А Gaming приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры AMD Ryzen 2/Ryzen/Ryzen with Vega Graphics
Процессорный разъем AM4
Чипсет AMD B450
Память 4 × DDR4 (до 64 ГБ)
Аудиоподсистема Realtek ALC1220
Сетевой контроллер 1 × Intel i211-АТ
Слоты расширения 1× PCI Express x16/x8
1 × PCI Express x4 (в форм-факторе PCI Express x16)
1 × PCI Express x4/x2 (в форм-факторе PCI Express x16)
3× PCI Express x1
2 × M.2
SATA-разъемы 6 × SATA 6 Гбит/с
USB-порты 6 × USB 3.0 (5 × Type A, 1 × Type C)
2 × USB 3.1 (Type A)
6 × USB 2.0

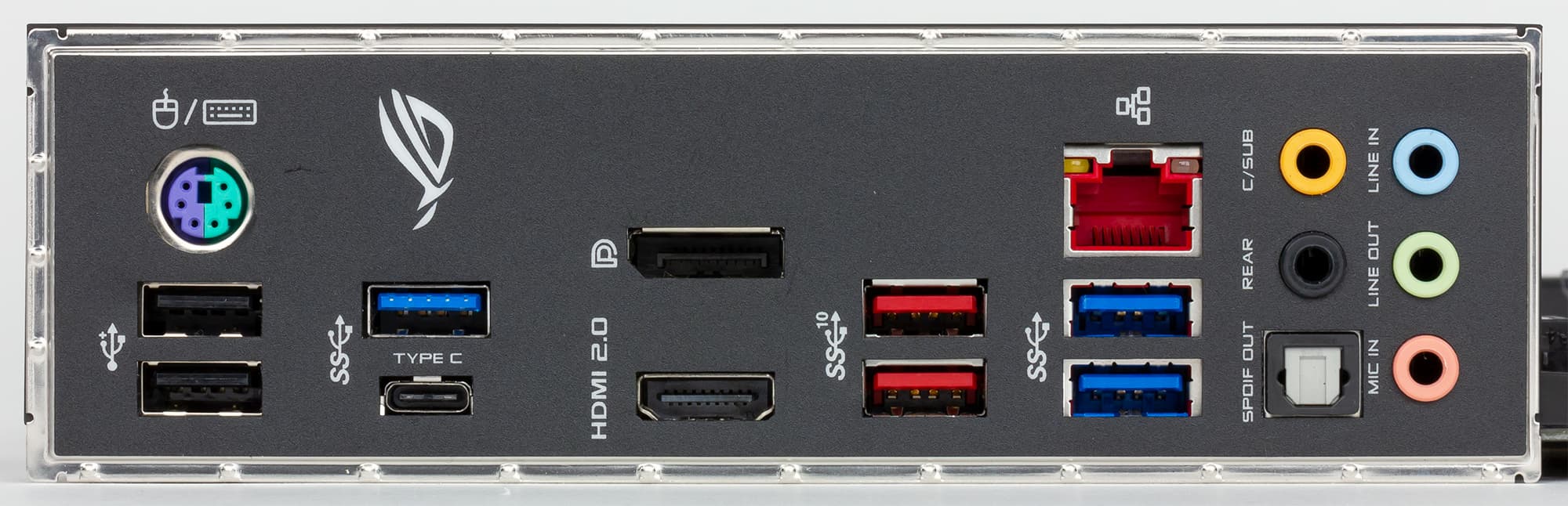

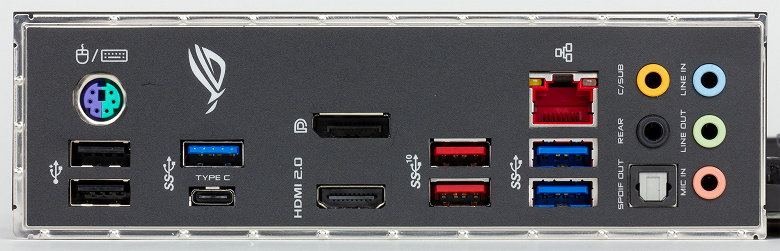

Разъемы на задней панели 2 × USB 3.1 Type A
1 × USB 3.0 Type C
3 × USB 3.0
2 × USB 2.0
1 × RJ-45
1 × HDMI 2.0
1 × DisplayPort
1 × PS/2
5 аудиоразъемов типа миниджек
1 × S/PDIF
Внутренние разъемы 24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
6 × SATA 6 Гбит/с
2 × M.2
6 разъемов для подключения 4-контактных вентиляторов
1 разъем для подключения портов USB 3.0
2 разъема для подключения портов USB 2.0
2 разъема для подключения RGB-ленты 12 В
1 разъем для подключения термодатчика
1 разъем для подключения COM-порта
Форм-фактор ATX (305×244 мм)
Средняя цена
Розничные предложения

Форм-фактор

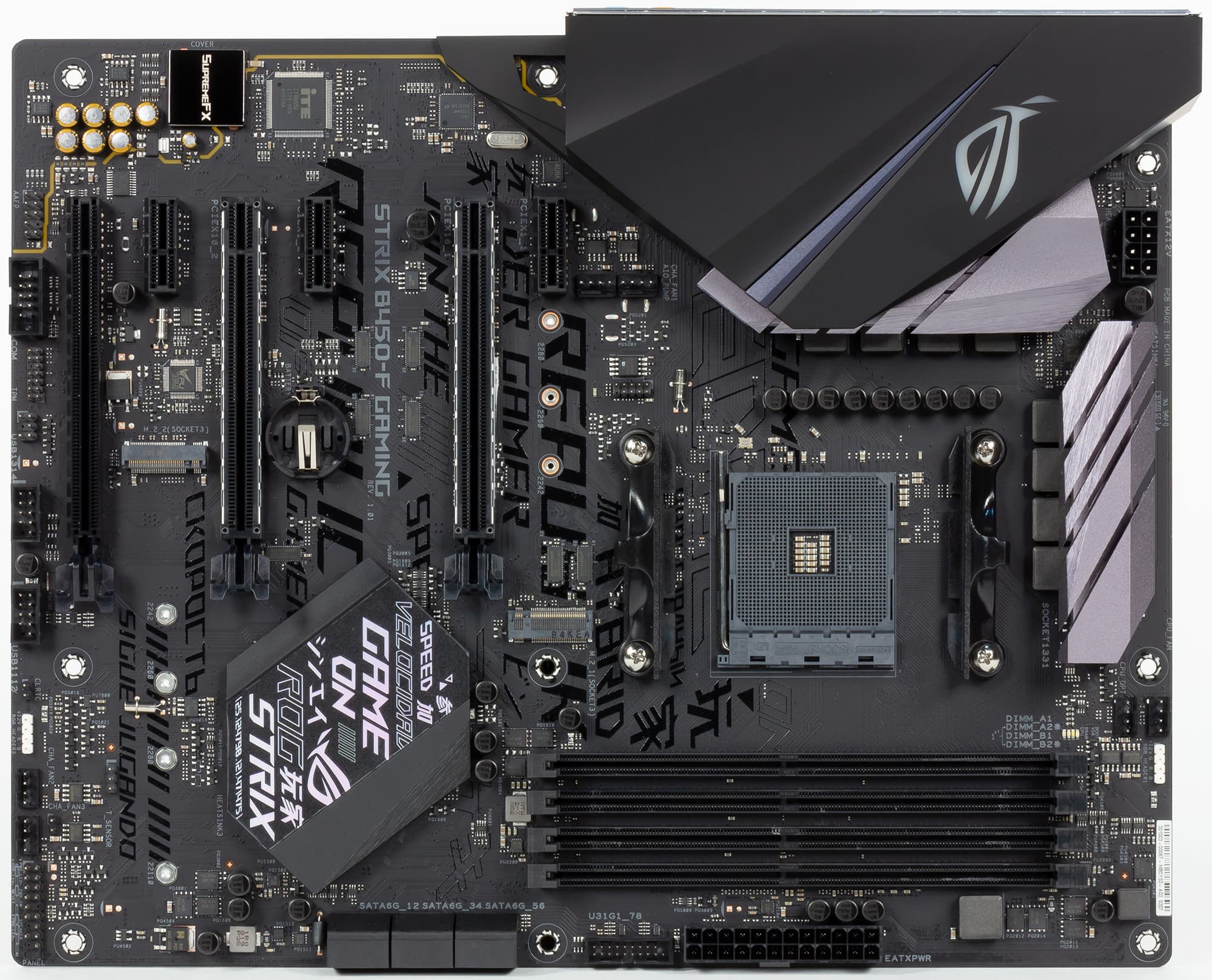

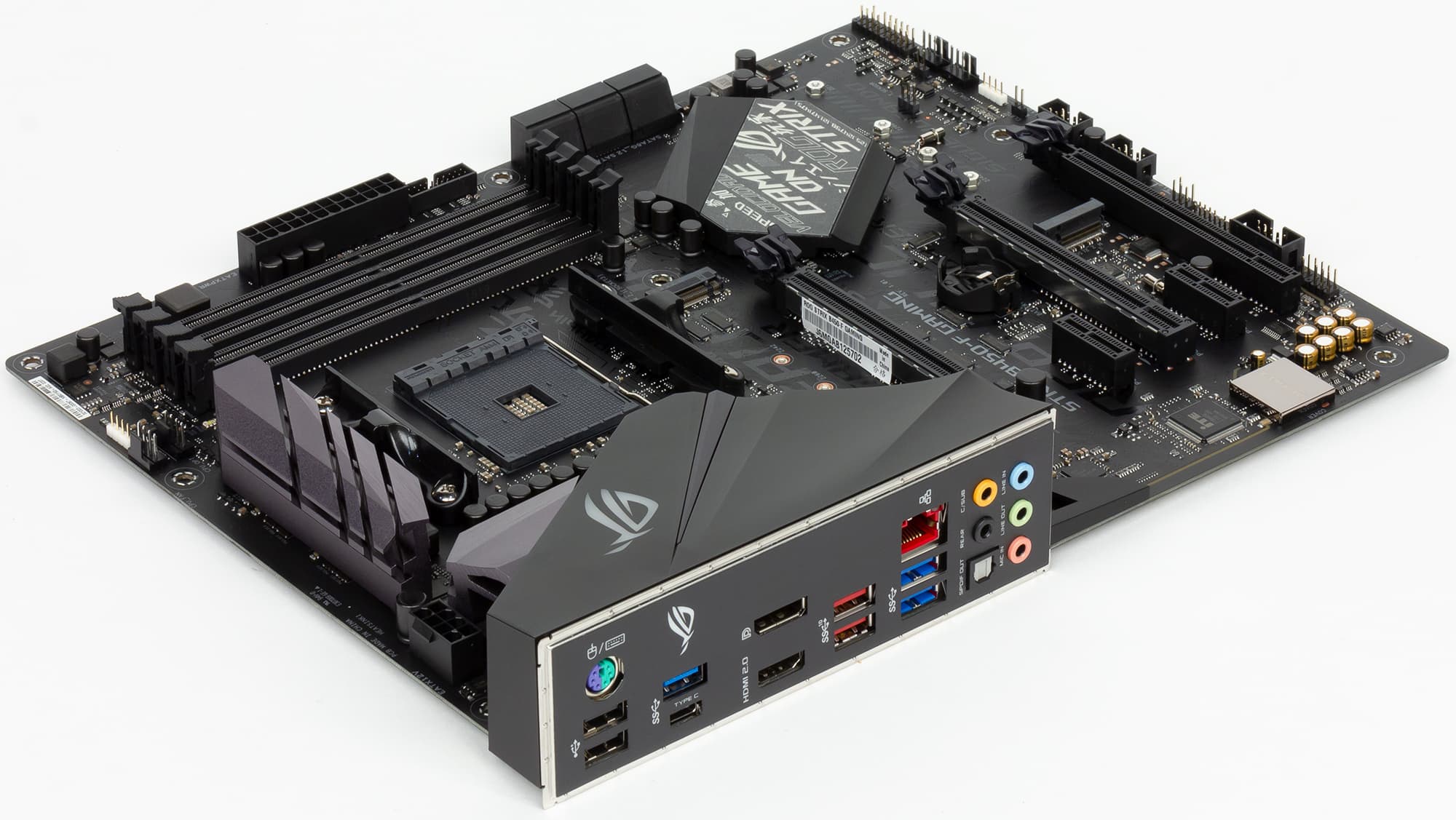

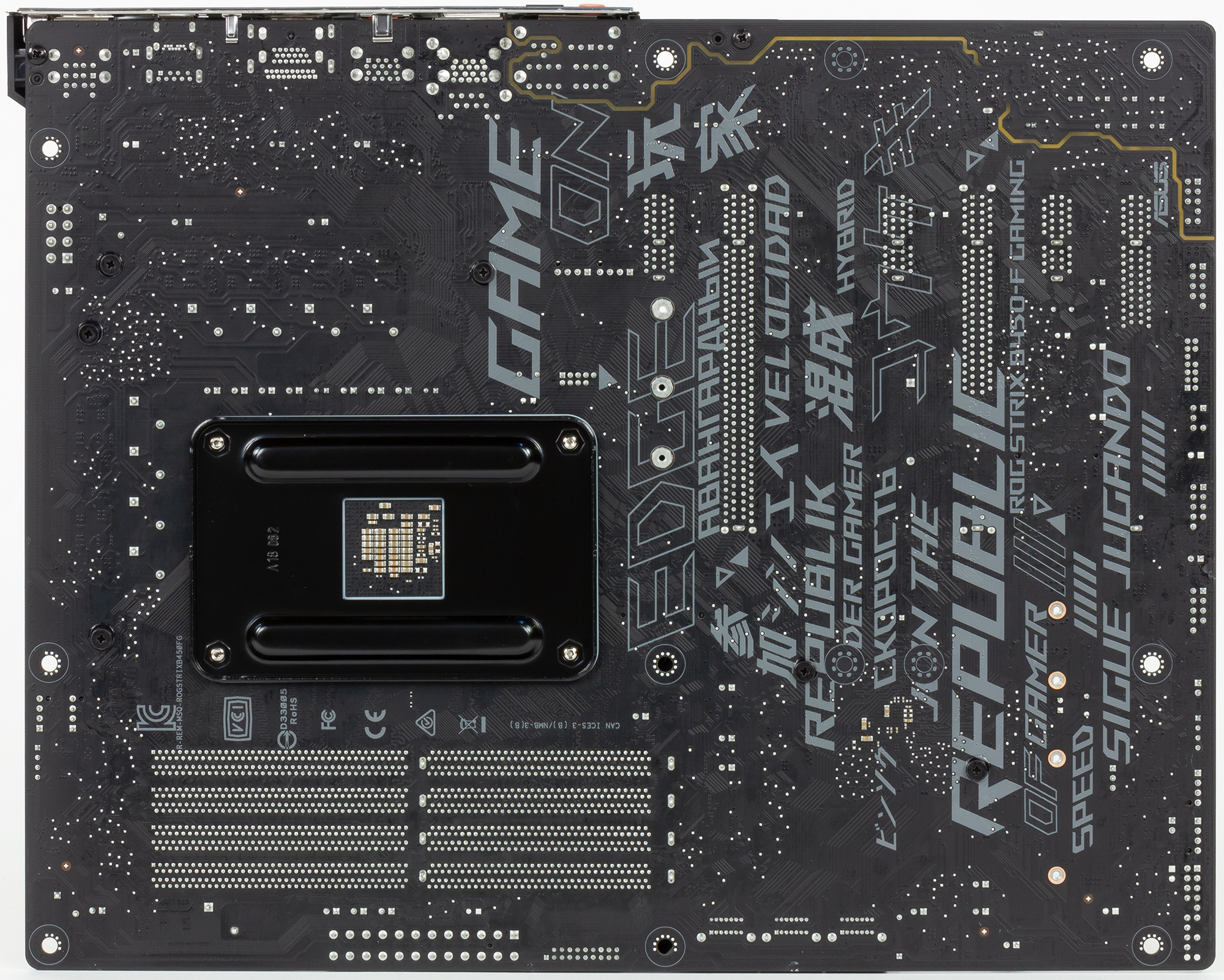

Плата выполнена в форм-факторе ATX (305×244 мм), для ее монтажа в корпус предусмотрены девять стандартных отверстий.

Чипсет и процессорный разъем

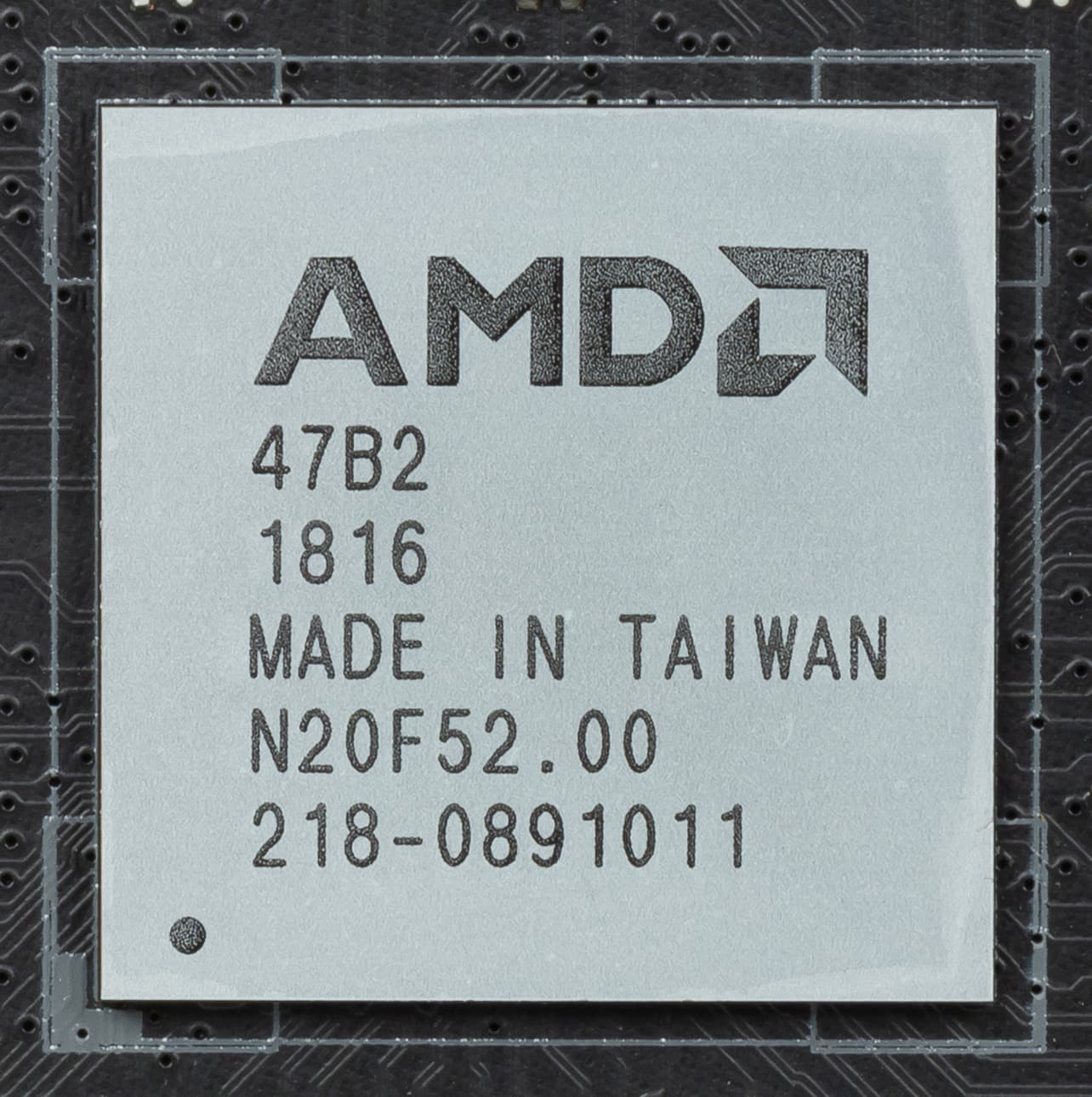

Плата основана на чипсете AMD B450 и поддерживает процессоры семейства AMD Ryzen с разъемом AM4 (Ryzen 2/Ryzen/Ryzen with Radeon Vega Graphics).

Память

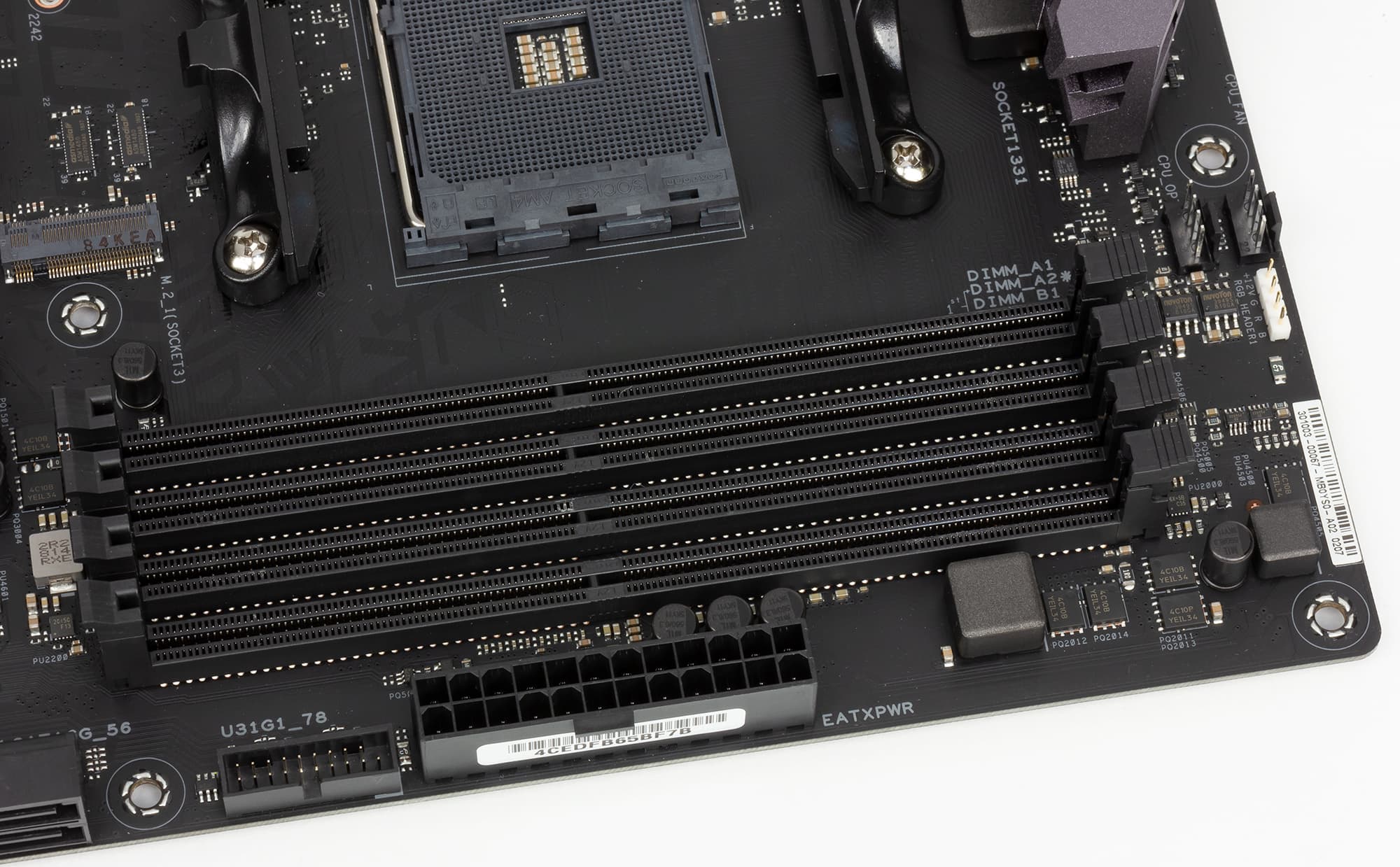

Для установки модулей памяти на плате предусмотрено четыре DIMM-слота. Поддерживается небуферизованная память DDR4 (non-EСС), а максимальный ее объем составляет 64 ГБ (при использовании модулей емкостью по 16 ГБ).

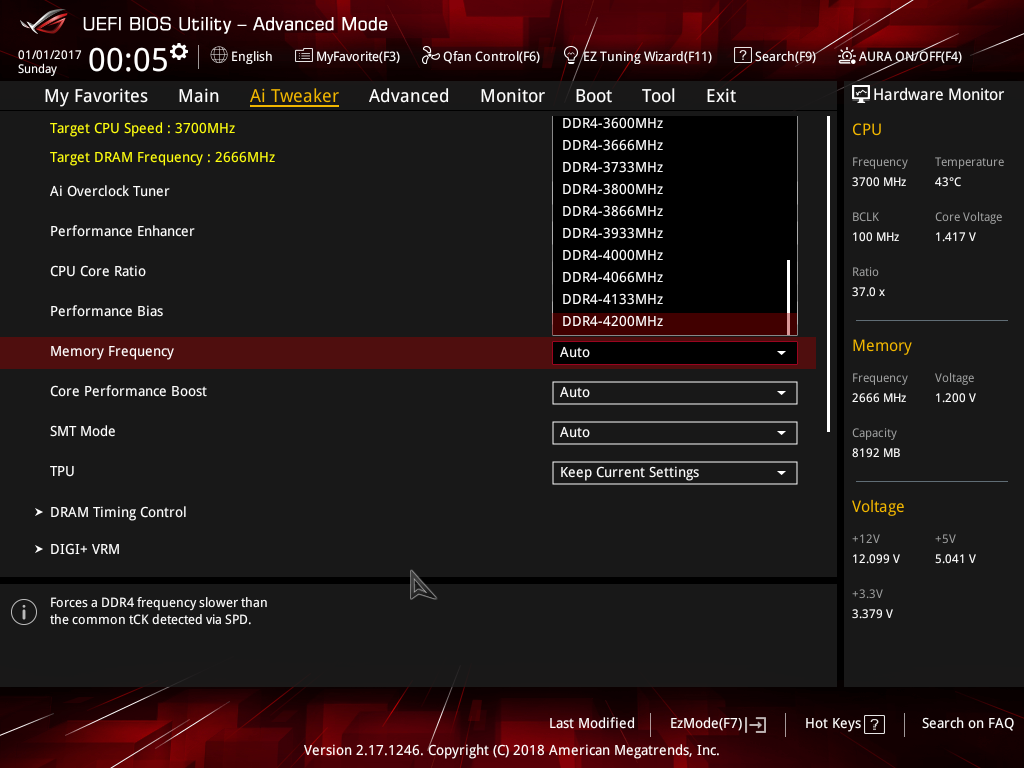

Согласно спецификации, максимальная тактовая частота памяти составляет 3200 МГц (в режиме разгона). Тем не менее, в настройках UEFI BIOS максимальную частоту памяти можно установить равной 4200 МГц.

Слоты расширения

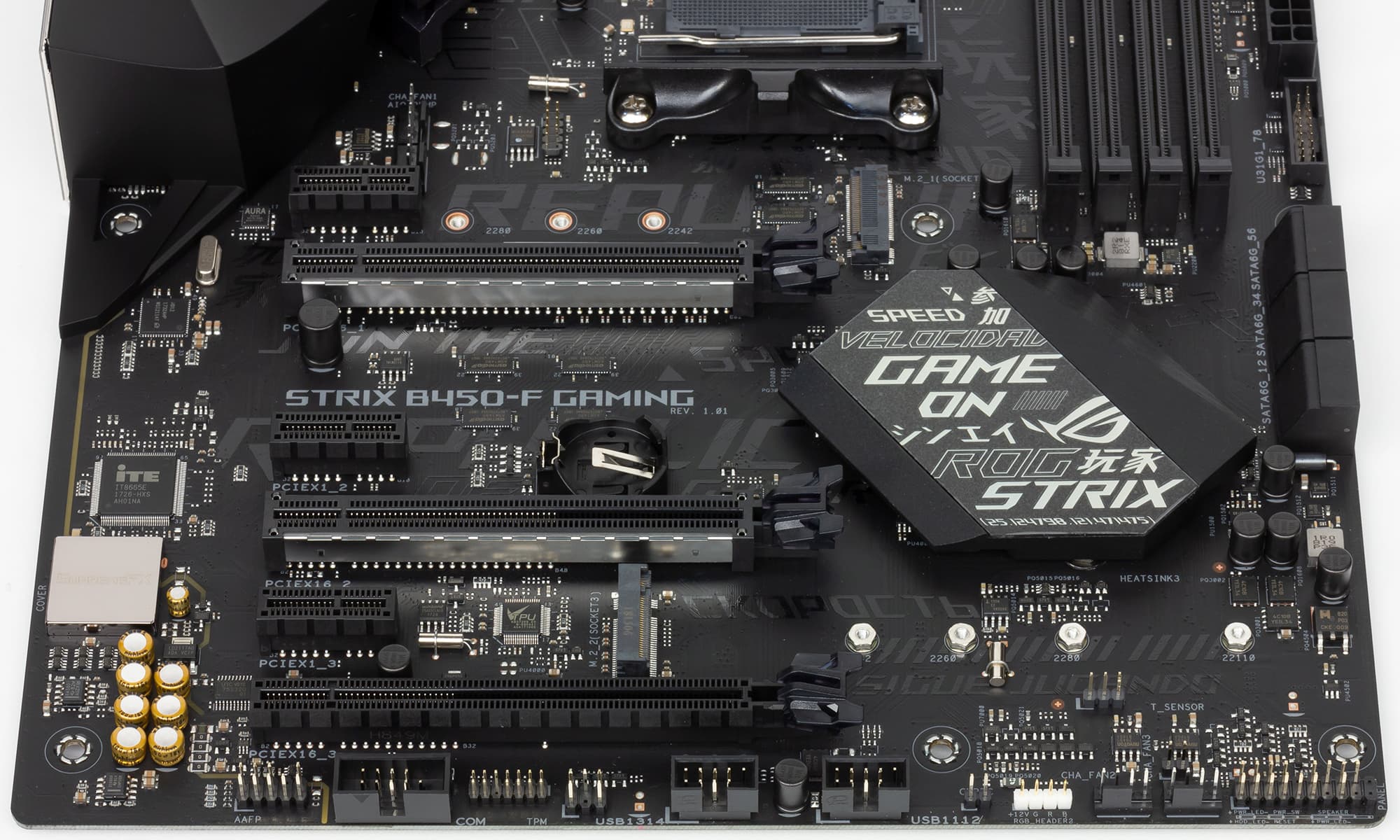

Для установки видеокарт, плат расширения и накопителей на плате имеется три слота с форм-фактором PCI Express x16, три слота PCI Express 2.0 x1, а также два разъема M.2.

Первые два (если считать от процессорного разъема) слота с форм-фактором PCI Express x16 реализованы на базе процессорных линий PCIe 3.0. Причем первый слот может работать в режимах x16/x8, а для второго слота предусмотрен только режим x4, то есть это слот PCI Express 3.0 x4, но в форм-факторе PCI Express x16. Напомним, что чипсет AMD B450 не позволяет расщеплять 16 или 8 (в зависимости от процессора) процессорных линий PCIe 3.0. Поэтому на плате и используется дополнительная логика — мультиплексор/демультиплексор ASMedia ASM1480. Именно этот мультиплексор/демультиплексор позволяет реализовать следующие режимы работы процессорных слотов PCI Express 3.0 x16: x16/– или x8/x4. Возникает вопрос: почему x8/x4? Куда делись еще четыре линии PCIe 3.0? Все просто: эти четыре линии используются для одного из разъемов M.2 (M.2_2), но о разъемах M.2 мы поговорим чуть позже.

Еще один слот с форм-фактором PCI Express x16 реализован на базе четырех чипсетных линий PCI, причем версии 2.0. То есть это слот PCI Express 2.0 x4.

Слоты PCI Express 2.0 x1 также реализованы на базе чипсетных линий PCIe 2.0.

С разъемами M.2, предназначенными для установки накопителей, ситуация следующая. Один разъем M.2_1 поддерживает накопители типоразмера 2242/2260/2280 с интерфейсами PCIe 3.0 x4 и SATA.

Второй разъем M.2_2 поддерживает накопители типоразмера 2242/2260/2280/22110 только с интерфейсом PCIe 3.0 x4.

Оба разъема M.2 реализованы через процессорные линии PCIe 3.0, но при использовании процессоров AMD c 8 линиями PCIe 3.0 для графики (Ryzen with Radeon Vega Graphics) разъем M.2_2 будет недоступен.

Видеоразъемы

На плате Asus ROG Strix B450-А Gaming имеются видеовыходы HDMI 2.0 (4096×2160 @60 Гц) и DisplayPort (4096×2160 @60 Гц), которые могут использоваться при установке процессоров AMD с графическим ядром.

SATA-порты

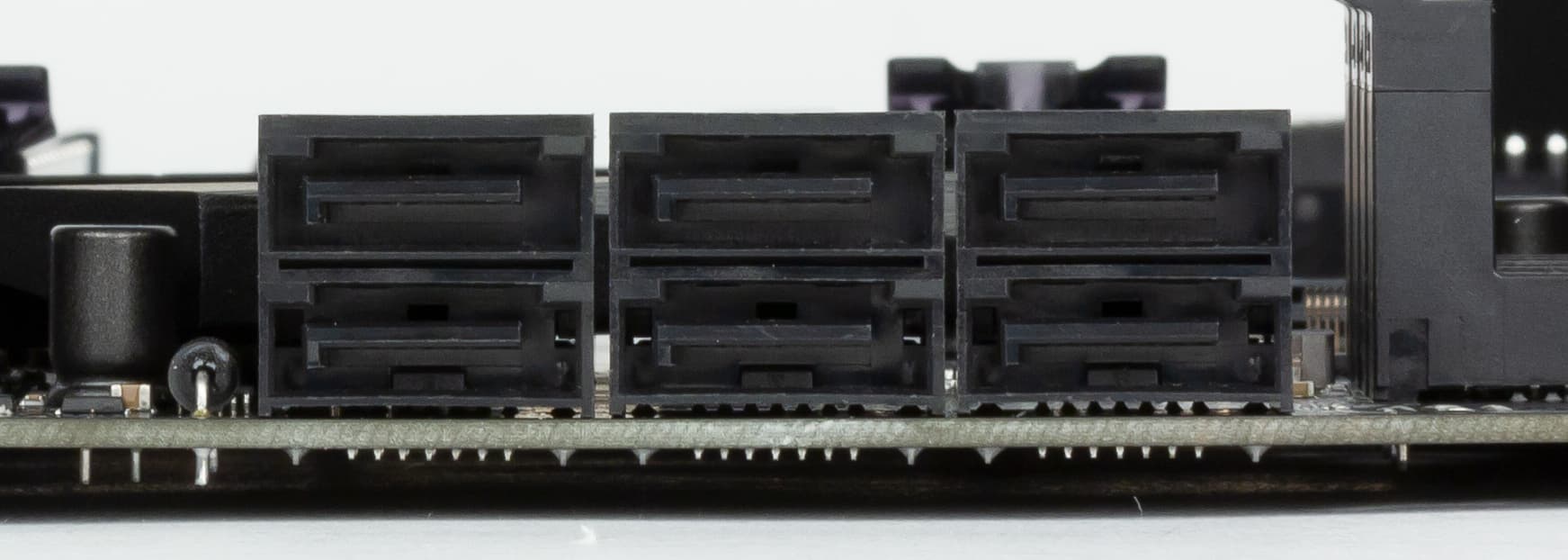

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с, четыре из которых реализованы на базе интегрированного в чипсет AMD B450 контроллера. Еще два порта SATA реализованы через процессор.

Разъемы USB

Для подключения всевозможных периферийных устройств на плате предусмотрено два порта USB 3.1, шесть портов USB 2.0 и шесть портов USB 3.0.

Четыре порта USB 3.0, выведенные на заднюю панель платы, реализованы через процессор. Три из них имеют разъем Type-A, четвертый — Type-C.

Все остальные порты USB реализованы через чипсет B450. Два порта USB 3.1 (Type-A) и два порта USB 2.0 выведены на заднюю панель платы, а для подключения еще двух портов USB 3.0 и четырех портов USB 2.0 имеются соответствующие разъемы.

Сетевой интерфейс

Для подключения к сети на плате имеется гигабитный сетевой контроллер Intel i211-AT, задействующий для подключения чипсетный порт PCIe.

Как это работает

Напомним, что есть два типа процессоров AMD Ryzen, которые мы условно будем называть процессорами с графикой и без. Разница в том, что у процессоров с графикой имеется только 8 линий PCIe 3.0, которые предназначены для слота PCI Express 3.0 x8.

В процессорах без графики имеется 16 линий PCIe 3.0, которые могут группироваться в один порт x16 или в два порта x8 и предназначены для слотов PCI Express 3.0 x16/x8.

Помимо этого, в процессорах AMD Ryzen (c графикой и без) есть две линии PCIe 3.0 для NVMe-накопителей, плюс еще два порта, которые могут конфигурироваться либо как два порта PCIe 3.0, либо как два порта SATA 6 Гбит/с. То есть для NVMe-накопителей может быть максимально выделено четыре порта PCIe 3.0 (но при этом не будет процессорных SATA-портов), либо это могут быть два порта PCIe 3.0 и два порта SATA. Еще в процессоре есть контроллер USB 3.0 на четыре порта.

Сам чипсет AMD B450 обеспечивает шесть портов PCIe 2.0, четыре порта SATA 6 Гбит/с, а также два порта USB 3.1, два порта USB 3.0 и шесть портов USB 2.0. Кроме того, чипсет поддерживает возможность создания одного разъема SATA Express.

А теперь посмотрим, как возможности чипсета Intel B450 и процессора AMD Ryzen реализованы в варианте платы Asus ROG Strix B450-F Gaming.

Итак, через процессор на плате реализованы:

  • слот PCI Express 3.0 x16/x8
  • слот PCI Express 3.0 x4 (в форм-факторе PCI Express x16)
  • два разъема M.2 для накопителей
  • два порта SATA
  • четыре порта USB 3.0

Через чипсет AMD B450 реализованы:

  • слот PCI Express 2.0 x4 (в форм-факторе PCI Express x16)
  • три слота PCI Express 2.0 x1
  • два порта USB 3.0
  • два порта USB 3.1
  • шесть портов USB 2.0
  • сетевой контроллер Intel i211-AT
  • четыре порта SATA

Понятно, что для всего перечисленного не хватает линий PCIe ни у процессора, ни у чипсета. Да и с портами SATA тоже не все просто.

Итак, начнем c процессоров AMD Ryzen без графики, то есть с процессоров, у которых есть 16 линий PCIe 3.0 для реализации слотов PCI Express 3.0 x16/x8.

В этом случае эти 16 линий PCIe 3.0 используются для двух первых слотов с форм-фактором PCI Express 3.0 x16 и разъема M.2_2. Режимы работы слотов PCIE_X16_1/PCIE_X16_2/M.2_2 следующие: x16/–/– или x8/x4/x4.

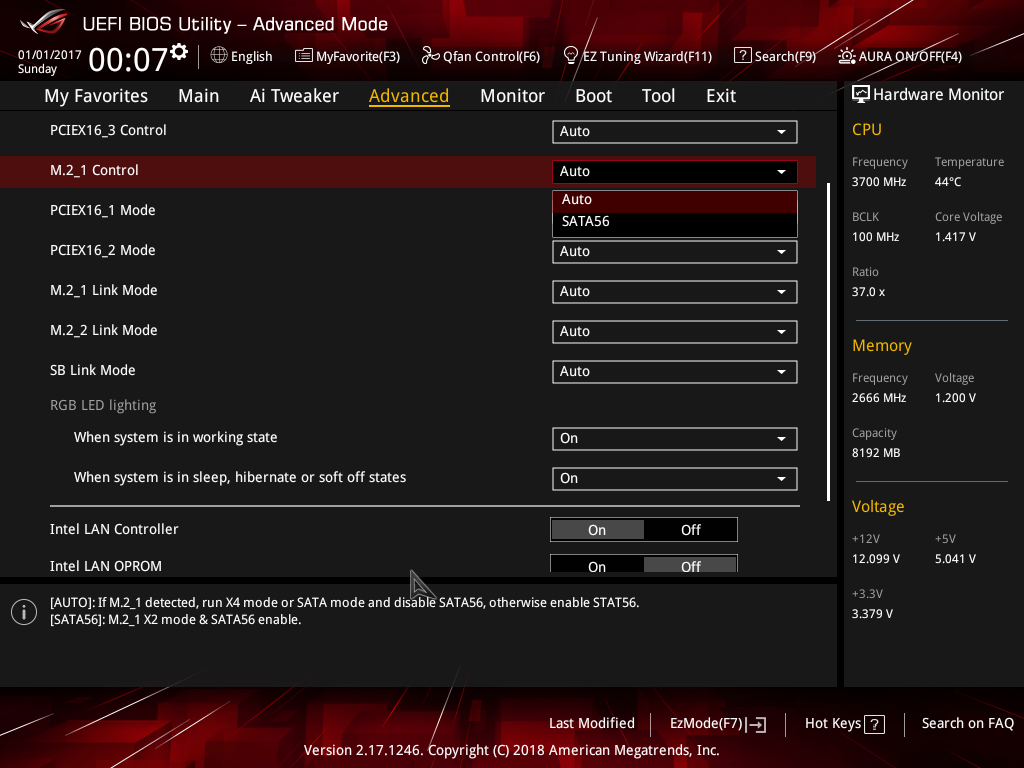

Далее, еще четыре процессорные линии PCIe 3.0, из которых две могут конфигурироваться, как SATA-порты, задействуются для разъема M.2_1. Напомним, что разъем M.2_1 поддерживает PCIe- и SATA-устройства. Соответственно, если разъем M.2_1 используется в режиме PCIe 3.0 x4 или в режиме SATA, то порты SATA 5/6 будут недоступны. Но возможен и промежуточный вариант, когда разъем M.2_1 используется в режиме PCIe 3.0 x2 и доступны порты SATA 5/6. Установка режима работы портов SATA 5/6 производится в UEFI BIOS.

Теперь разберемся с чипсетом. Тут нехватка линий PCIe 2.0 решается следующим образом: слот PCI Express 2.0 x4 (в форм-факторе PCI Express x16) разделяется по линиям PCIe с двумя слотами PCI Express 2.0 x1. В этом случае как раз укладываемся в шесть чипсетных линий PCIe 2.0.

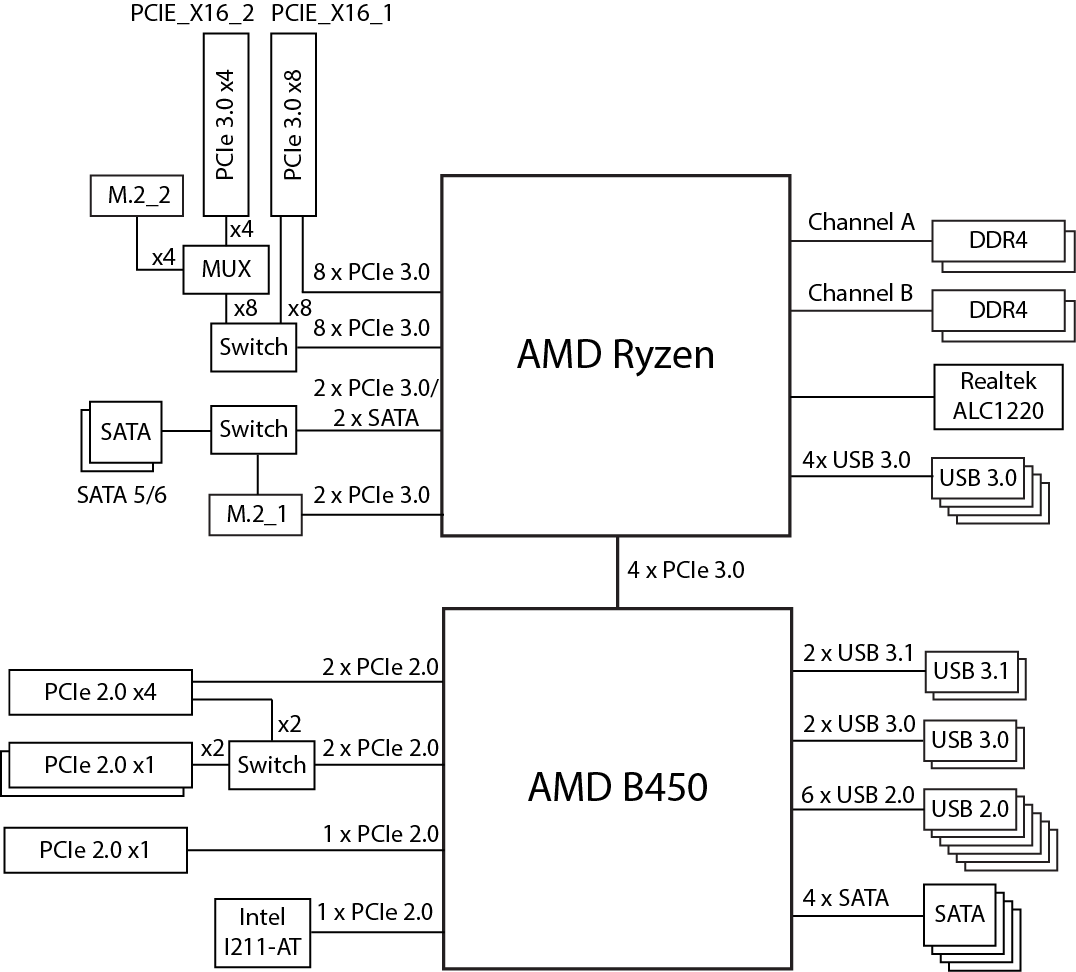

Блок-схема платы Asus ROG Strix B450-F Gaming в случае процессоров AMD Ryzen без графики приведена далее.

В случае процессоров AMD Ryzen c графикой все очень похоже, но разъем M.2_2 и слот PCIE_X16_2 недоступны вообще, а слот PCIE_X16_1 функционирует в режиме x8.

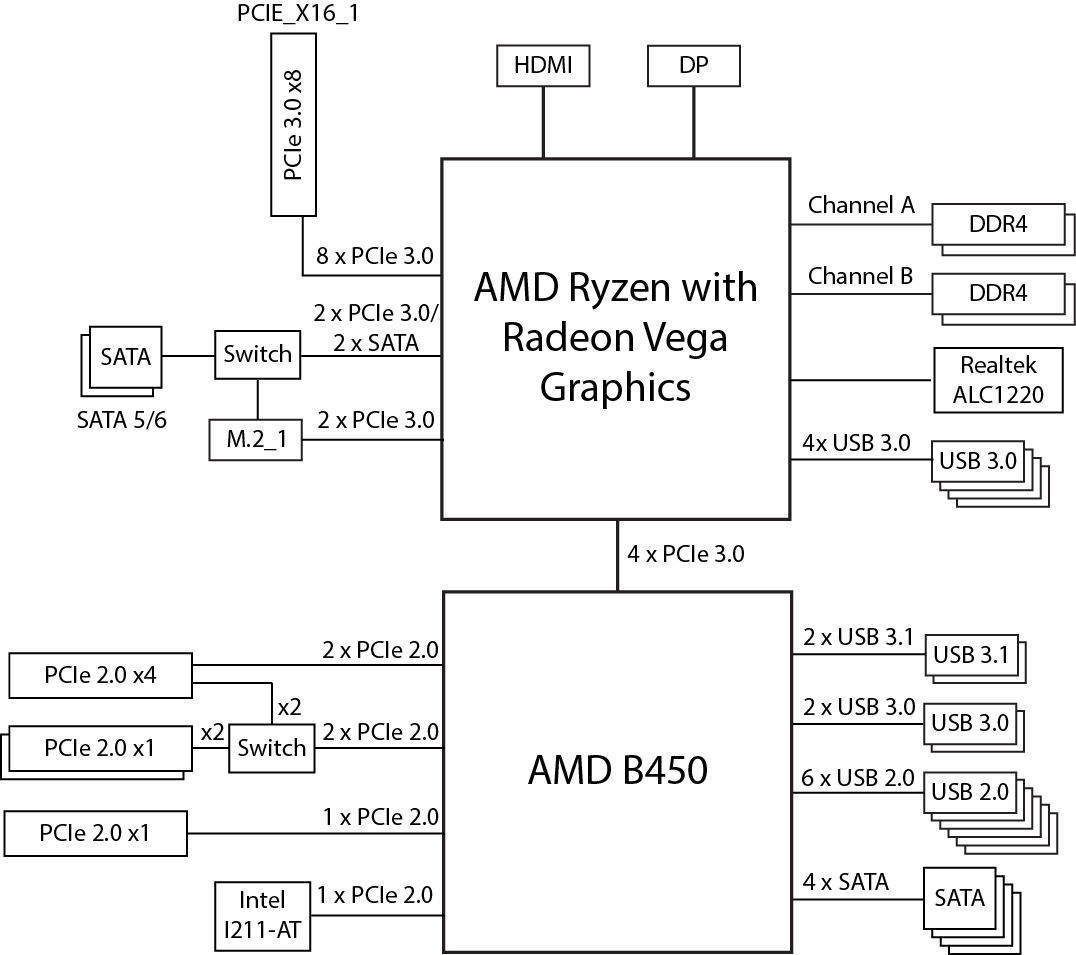

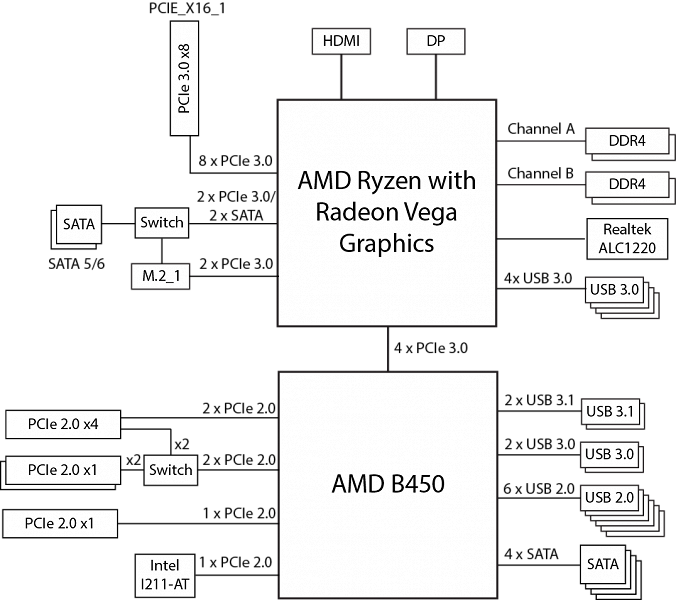

Блок-схема платы Asus ROG Strix B450-F Gaming в случае процессоров AMD Ryzen с графикой приведена далее.

Дополнительные особенности

Количество дополнительных особенностей на плате Asus ROG Strix B450-F Gaming минимально, что, может, и не так плохо (далеко не всем это нужно). Тут нет ни кнопок, ни индикатора POST-кодов.

Можно отметить лишь наличие двух четырехконтактных (12V, G, R, B) разъемов для подключения стандартных RGB-лент типа 5050 с максимальной длиной до 3 м.

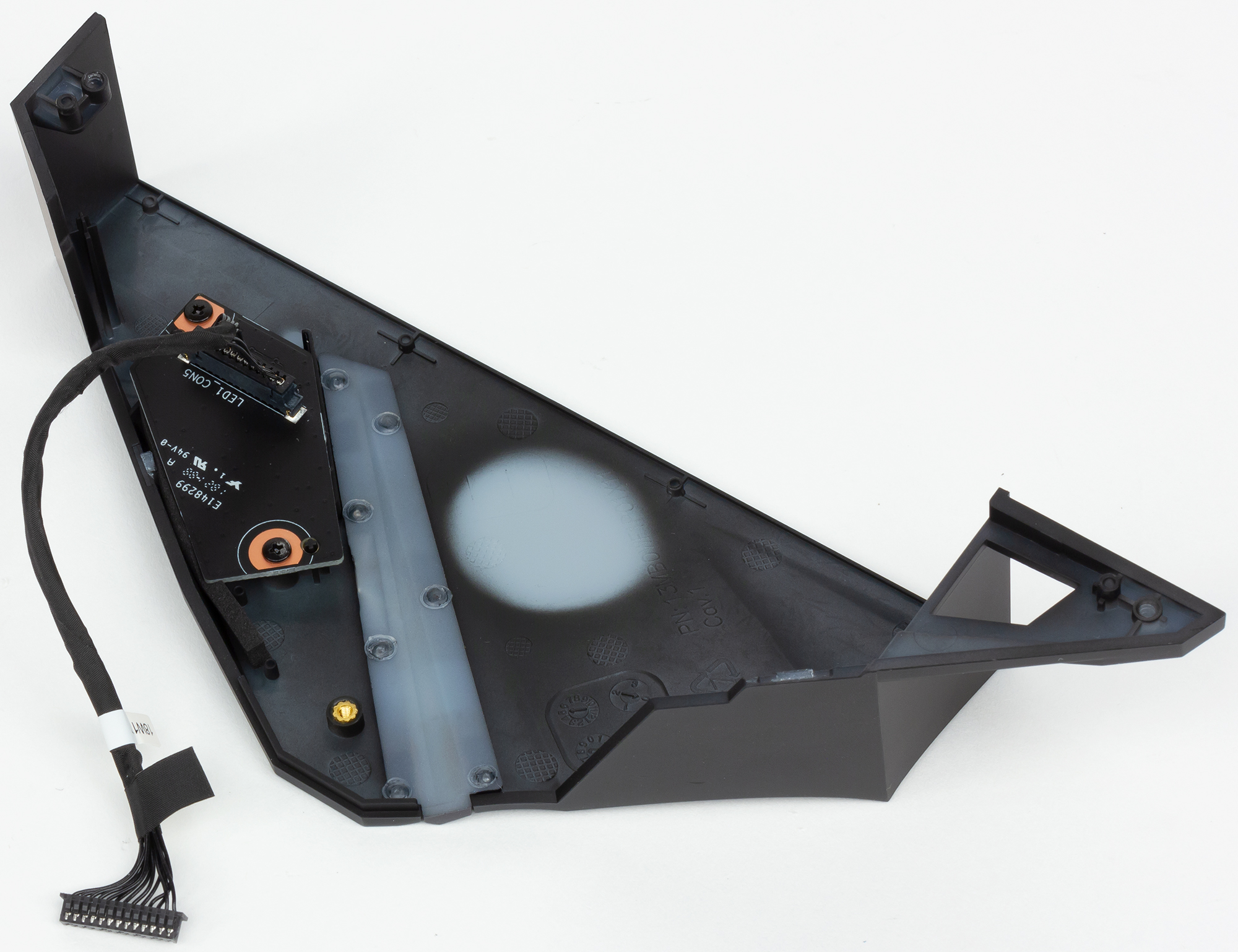

Есть на этой плате и настраиваемая светодиодная RGB-подсветка. Подсвечивается пластиковый кожух, закрывающий заднюю панель разъемов.

Естественно, подсветка настраивается с использованием утилиты Asus Aura Sync.

Система питания

Как и большинство плат, модель Asus ROG Strix B450-I Gaming имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

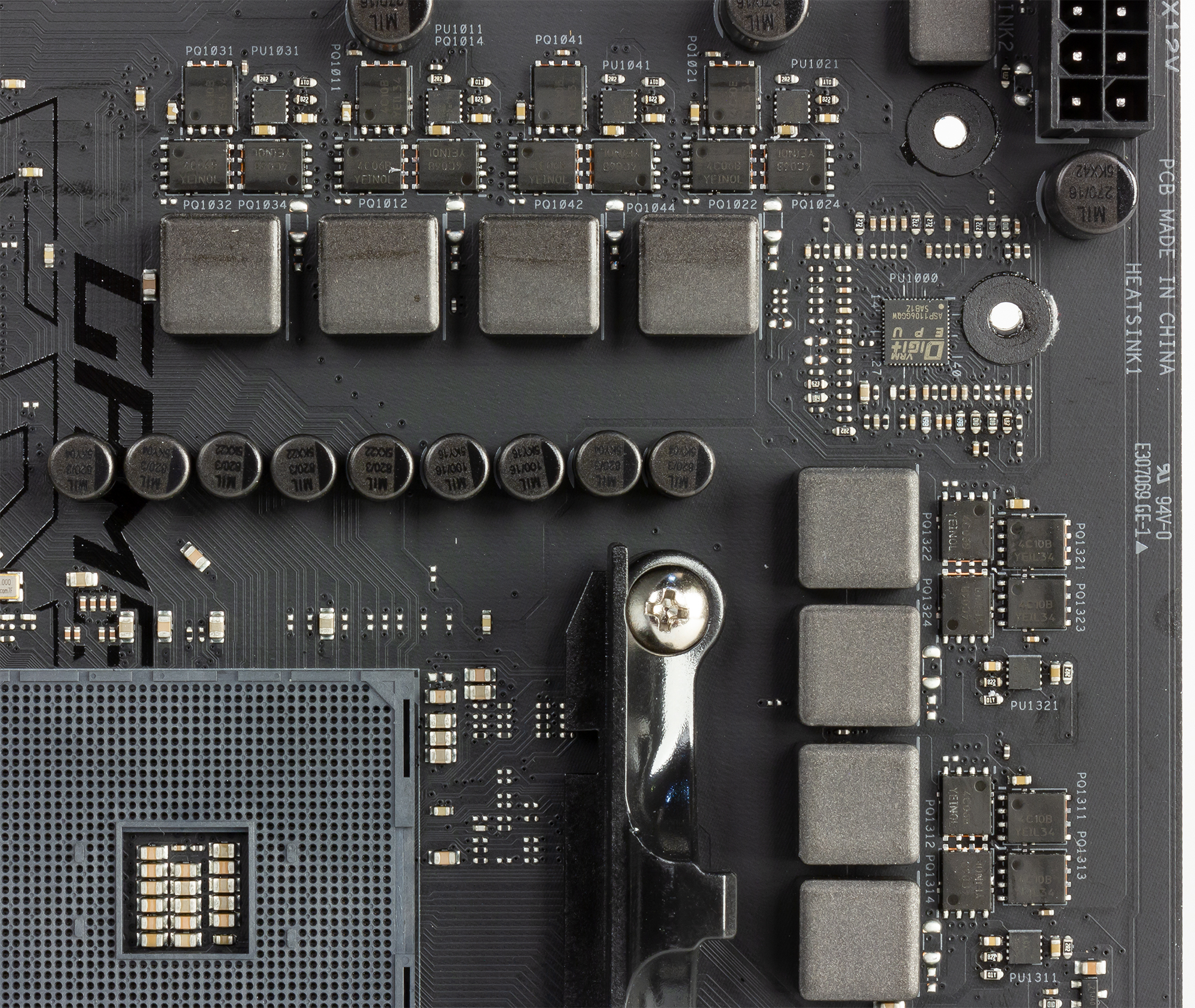

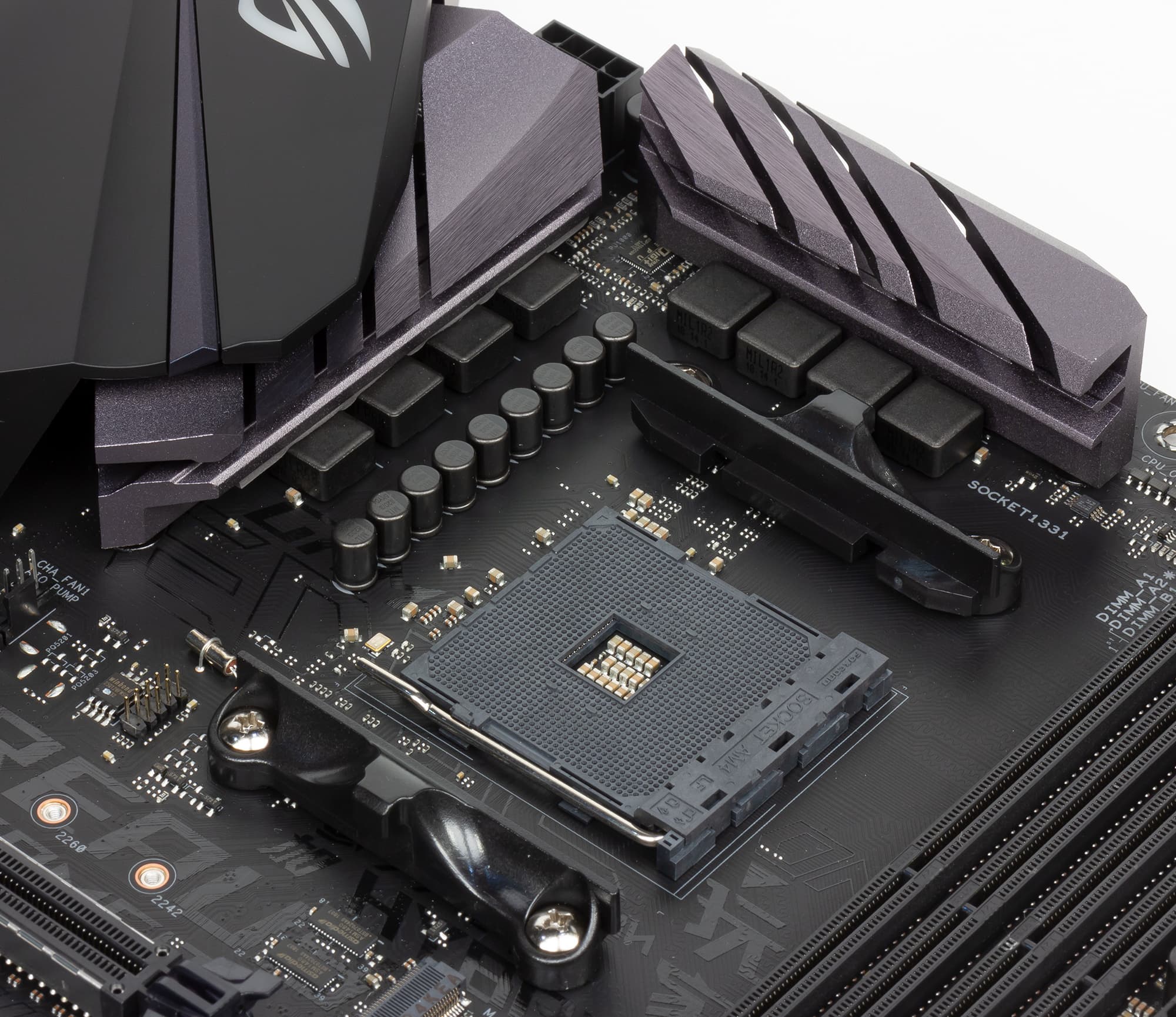

Регулятор напряжения питания процессора в данном случае восьмиканальный и основан на PWM-контроллере Digi+ VRM c маркировкой ASP1106. В каждом канале питания используются MOSFET 4C06N и 4C10B компании On Semiconductor.

Система охлаждения

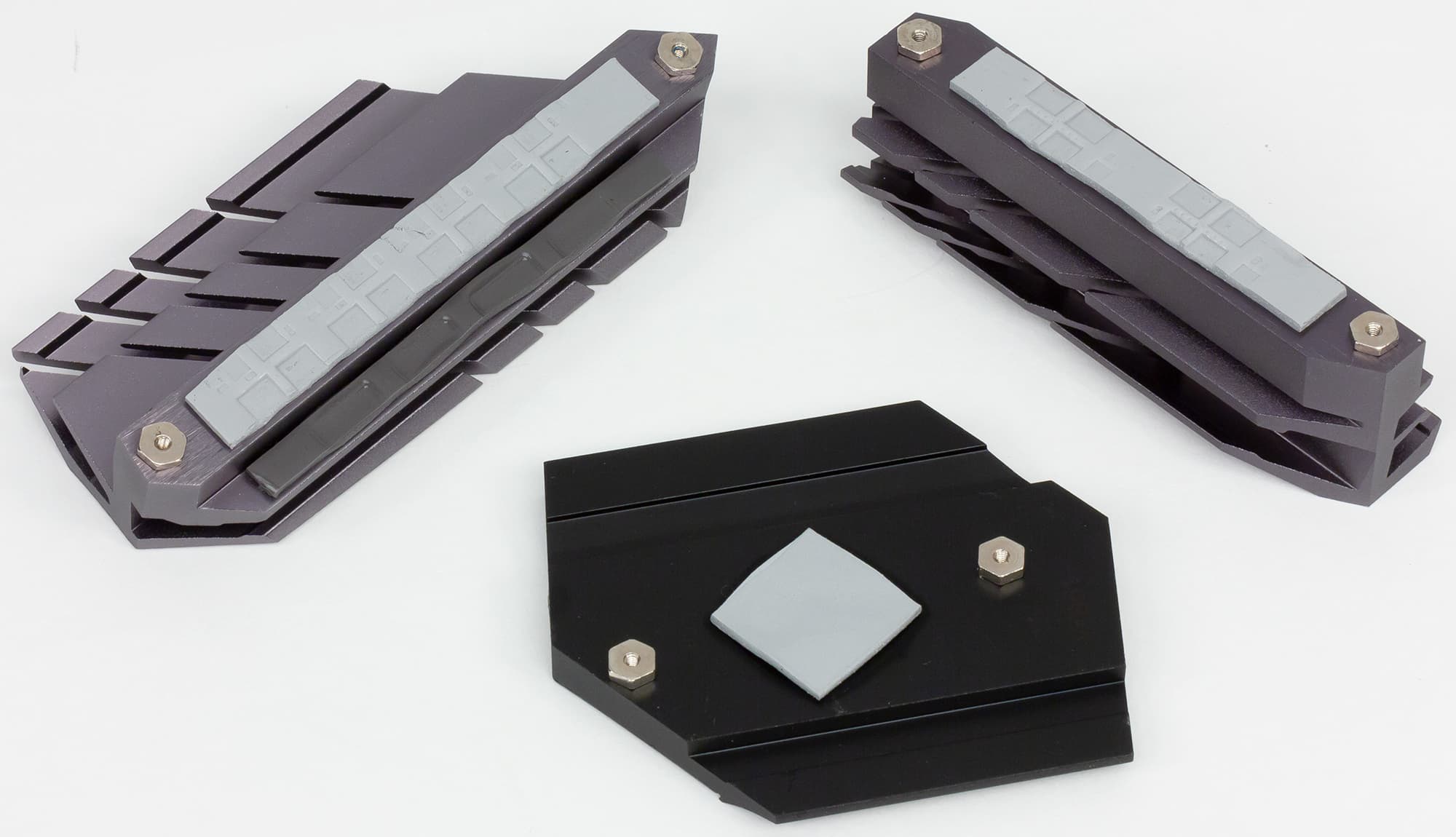

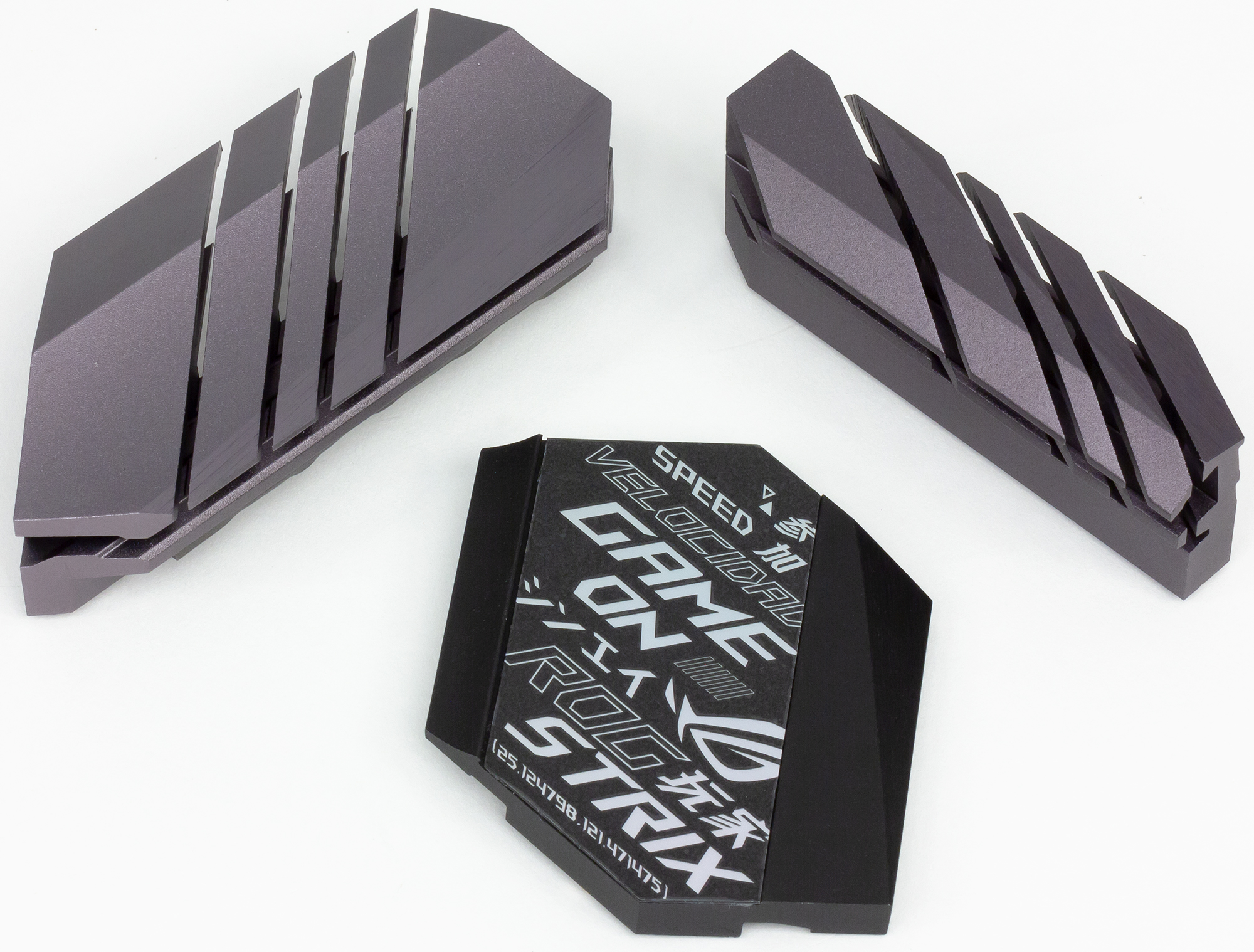

Система охлаждения платы состоит из трех компактных радиаторов. Два радиатора расположены по смежным сторонам процессорного разъема и предназначены для отвода тепла от элементов регулятора напряжения питания процессора. Еще один радиатор охлаждает чипсет.

Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено шесть четырехконтактных разъемов для подключения вентиляторов. Один из этих разъемов ориентирован на подключения СВО.

Аудиоподсистема

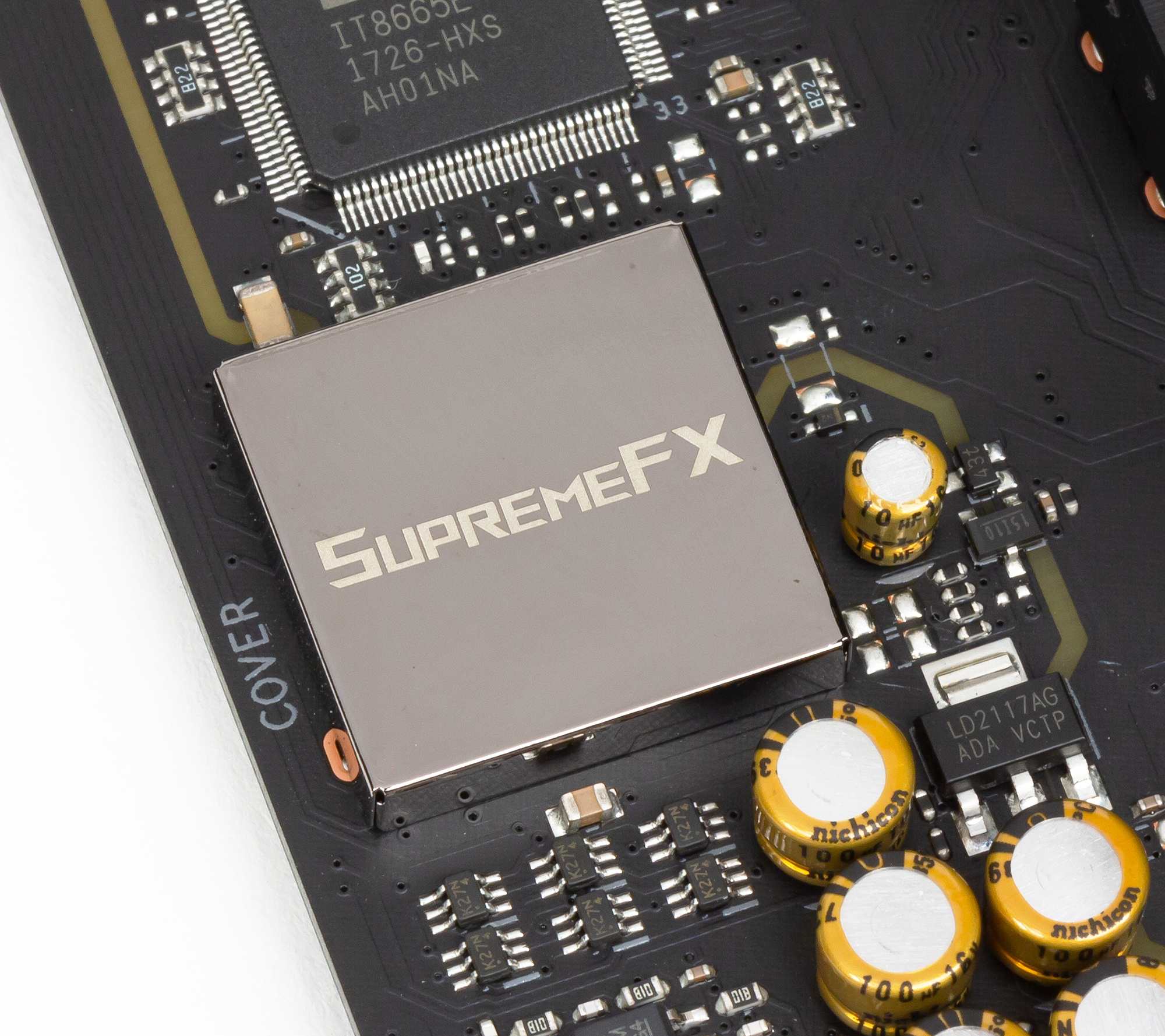

Аудиоподсистема платы основана на HDA-аудиокодеке Realtek ALC1220 и называется SupremeFX (фирменное название для всех плат серии Asus ROG). Все элементы аудиотракта выделены в отдельную зону на PCB, а сам кодек закрыт металлическим кожухом.

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой RightMark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате получил оценку «Очень хорошо».

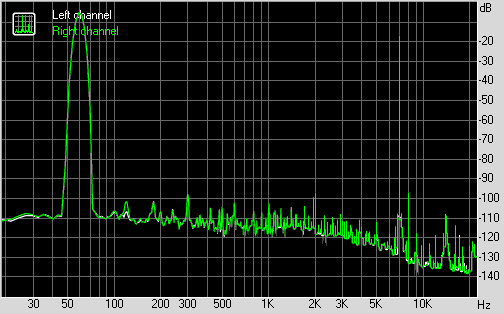

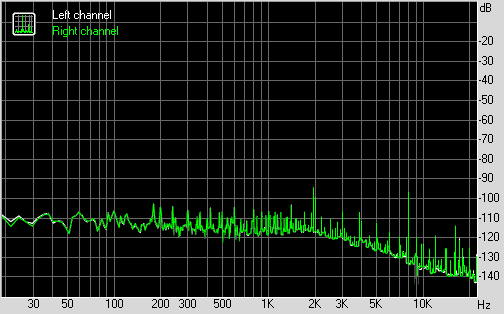

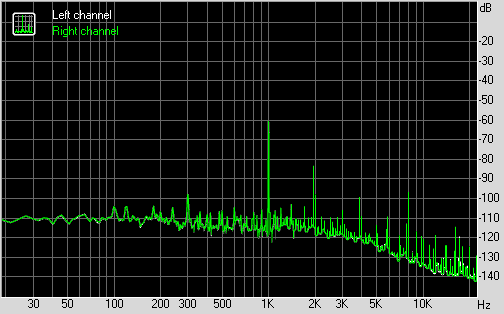

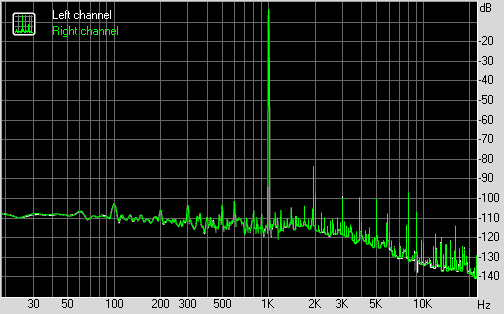

Результаты тестирования в RightMark Audio Analyzer 6.3.0

Итого

Напомним, что не так давно мы тестировали плату Asus ROG Strix X470-F Gaming на чипсете AMD X470. И если сравнивать ее с протестированной в этот раз платой Asus ROG Strix B450-F Gaming, то выясняется, что они, несмотря на похожее название, совсем разные. Asus ROG Strix X470-F Gaming смотрится побогаче по внешнему исполнению за счет дополнительных подсвечиваемых радиаторов, да и набор портов и разъемов у нее отличается. Это абсолютно нормально: платы на чипсете B450 должны быть немного дешевле своих аналогов на чипсете X470. И действительно, если Asus ROG Strix X470-F Gaming стоит порядка 15 тысяч рублей, то стоимость новой модели Asus ROG Strix B450-F Gaming начинается с 10 тысяч рублей.

16 августа 2018 Г.
