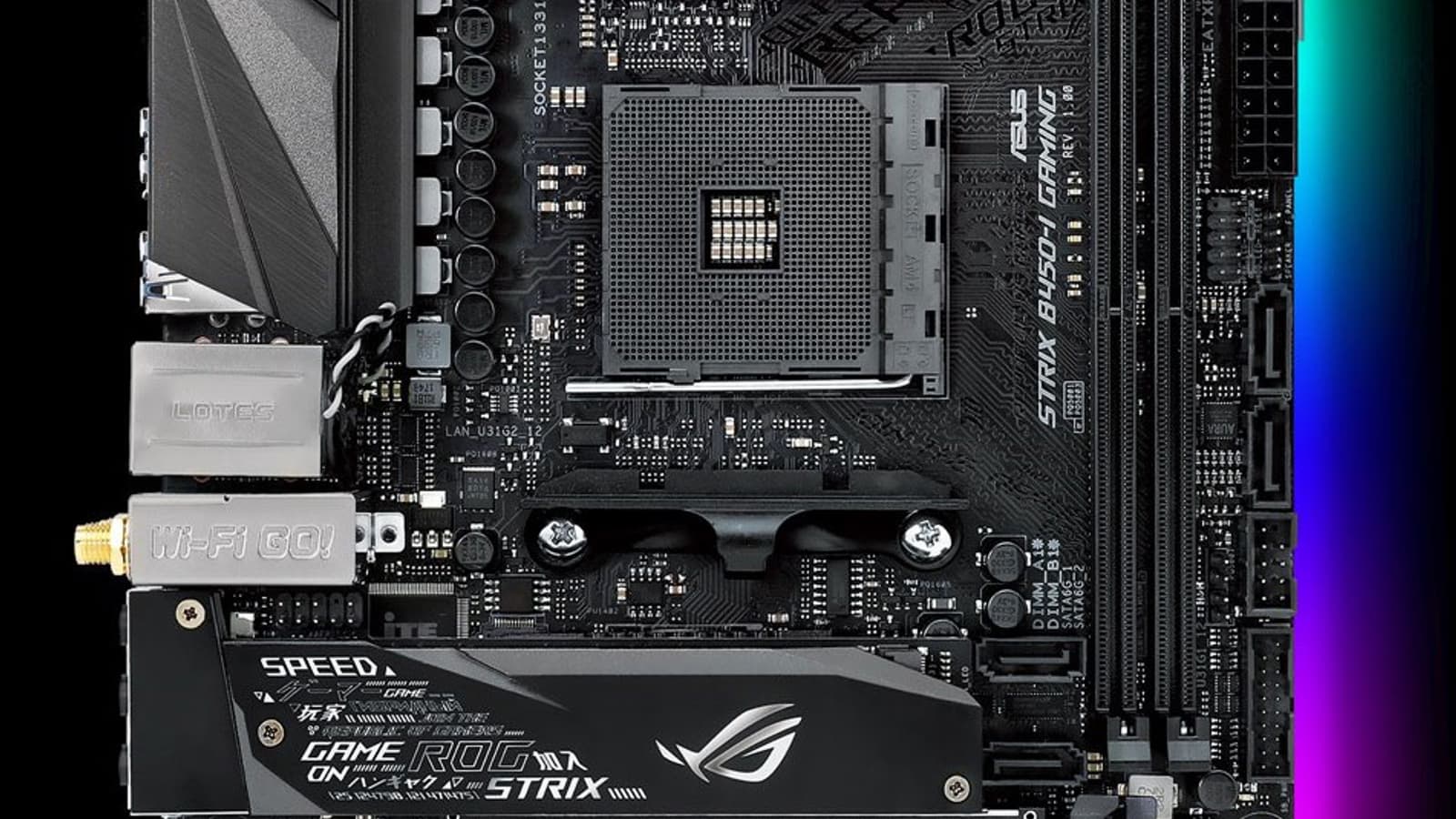

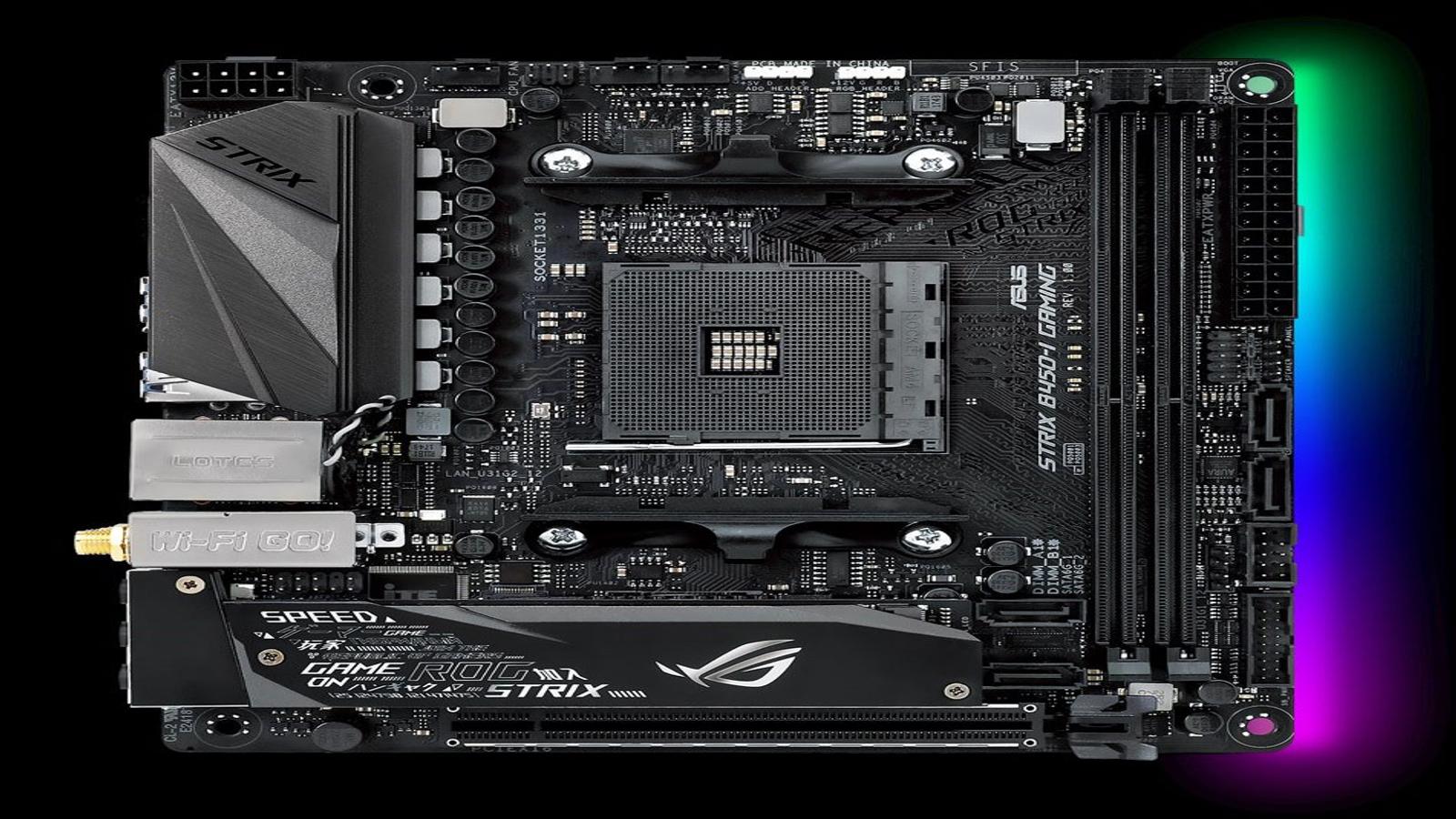

Обзор материнской платы Asus ROG Strix B450-I Gaming формата Mini-ITX

Материнские платы на чипсете AMD B450 были показаны еще в рамках выставки Computex 2018, но в продажу поступили только в начале июля. В этой статье мы рассмотрим одну из новинок компании Asus: игровую плату Asus ROG Strix B450-I Gaming в форм-факторе Mini-ITX.

Комплектация и упаковка

Плата Asus ROG Strix B450-I Gaming поставляется в компактной картонной коробке, типичной для плат Asus игровой серии ROG.

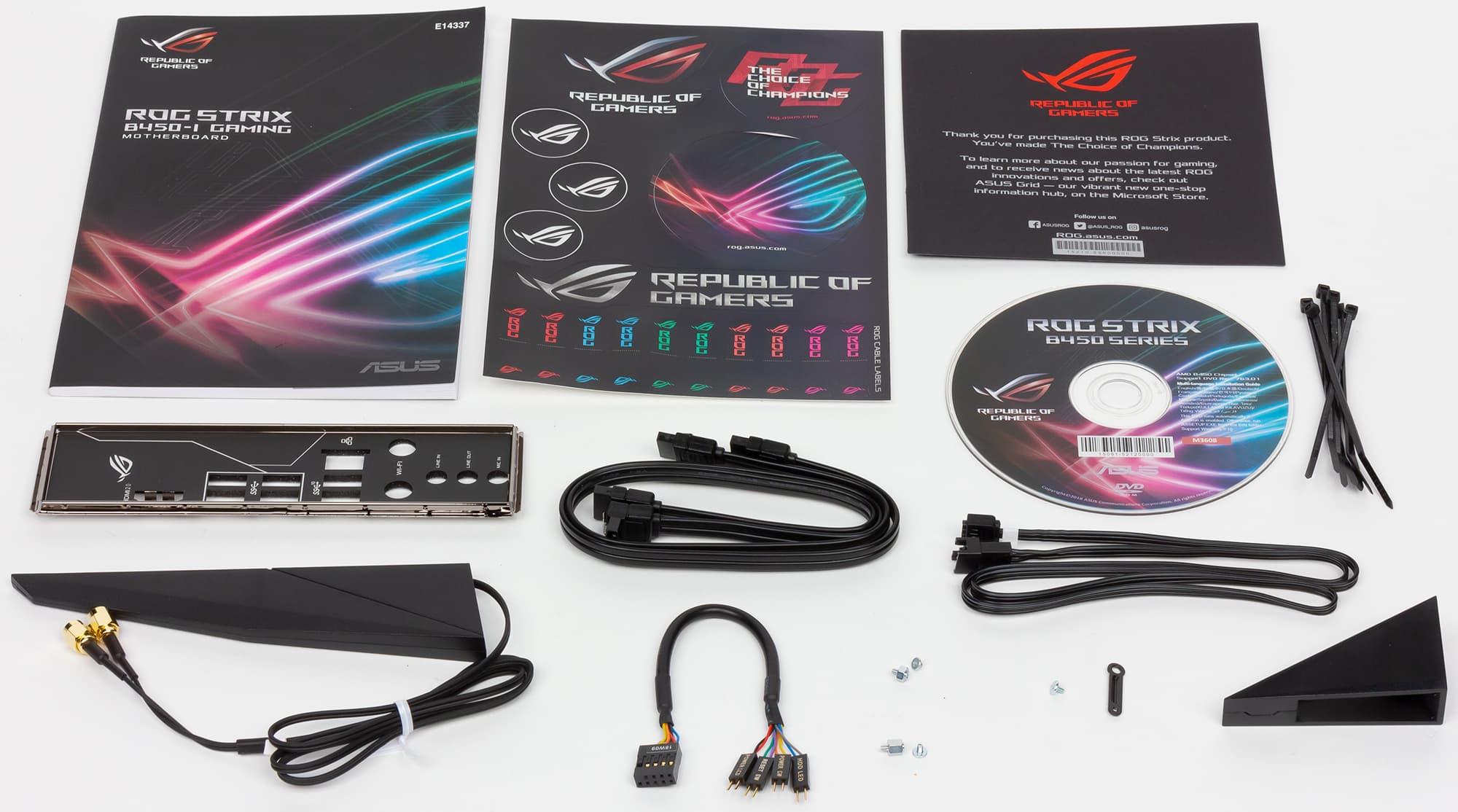

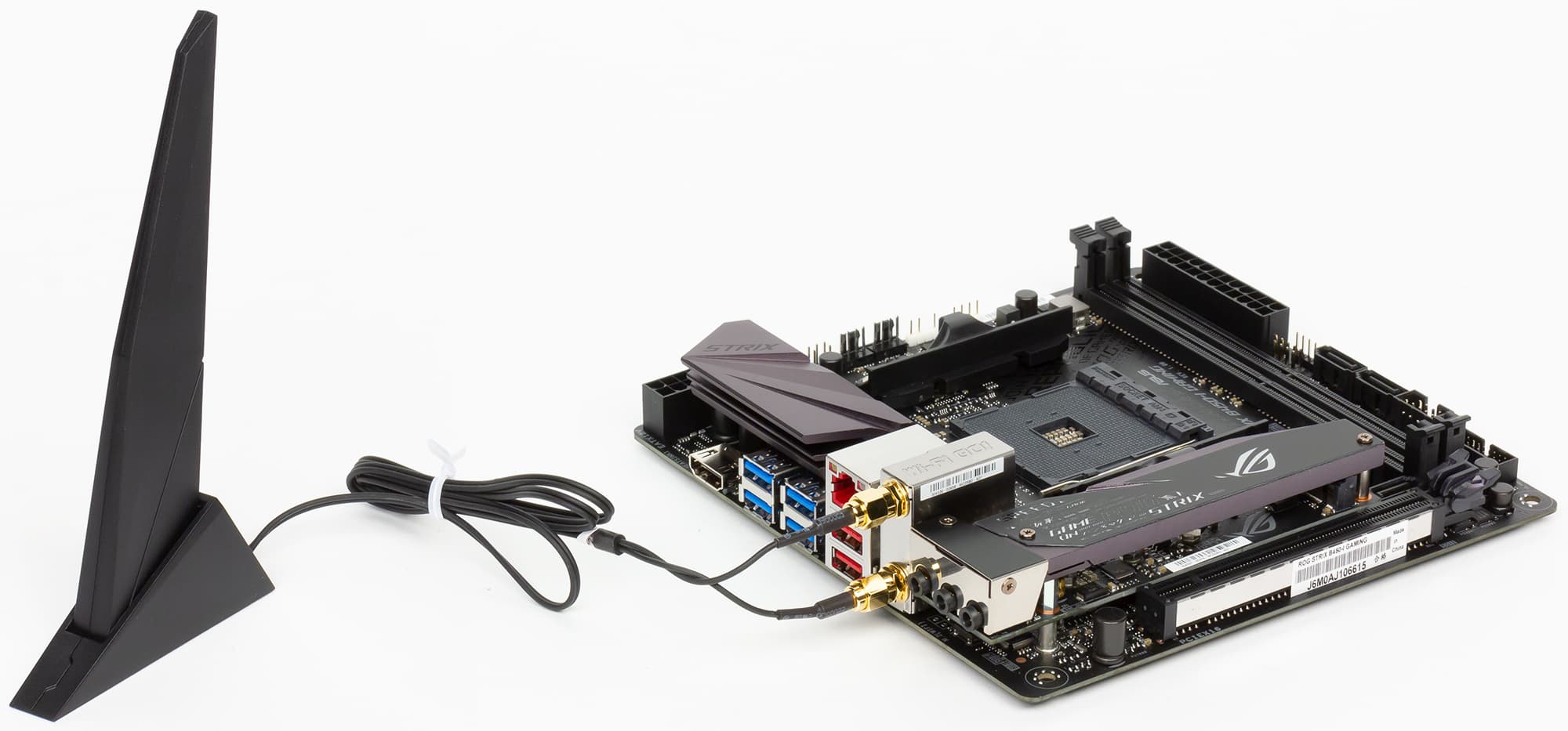

Комплект поставки включает в себя руководство пользователя, два SATA-кабеля (все разъемы с защелками, один кабель имеет угловой разъем с одной стороны), DVD-диск с драйверами, антенну для встроенного Wi-Fi-модуля, переходной кабель для подключения светодиодной ленты, кабель для упрощения подключения к плате кнопки питания, перезагрузки и т. д. Кроме того, есть стикеры на все случаи жизни.

Конфигурация и особенности платы

Сводная таблица характеристик платы Asus ROG Strix B450-I Gaming приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры AMD Ryzen 2/Ryzen/Ryzen with Vega Graphics
Процессорный разъем AM4
Чипсет AMD B450
Память 2 × DDR4 (до 32 ГБ)
Аудиоподсистема SupremeFX S1220A
Сетевой контроллер 1 × Gigabit Ethernet Intel i211-АТ
1 × Wi-Fi (802.11a/b/g/n/ac) + Bluetooth v4.2 (Realtek RTL8822BE)
Слоты расширения 1 × PCI Express 3.0 x16/x8
3 × M.2
SATA-разъемы 4 × SATA 6 Гбит/с
USB-порты 6 × USB 3.0
2 × USB 3.1
2 × USB 2.0

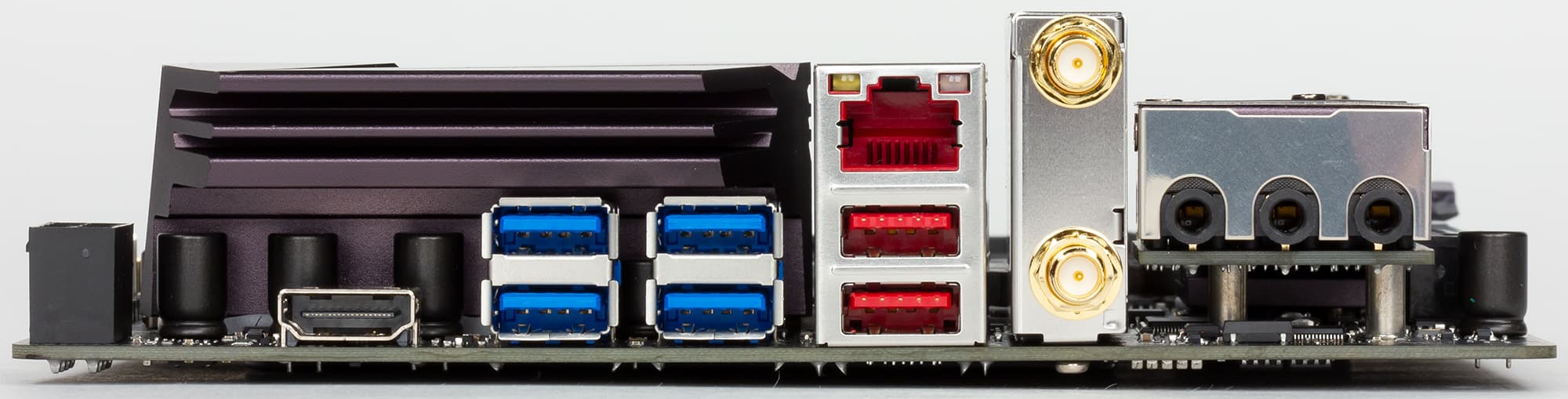

Разъемы на задней панели 2 × USB 3.1
4 × USB 3.0
1 × RJ-45
1 × HDMI
2 разъема для антенны
3 аудиоразъема типа миниджек
Внутренние разъемы 24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
4 × SATA 6 Гбит/с
2 × M.2
2 разъема для подключения 4-контактных вентиляторов
1 разъем для подключения СВО
1 разъем для подключения портов USB 3.0
1 разъем для подключения портов USB 2.0
1 разъем для подключения RGB-ленты 12 В
1 разъем для подключения цифровой RGB-ленты 5 В
Форм-фактор Mini-ITX (170×170 мм)
Средняя цена
Розничные предложения

Форм-фактор

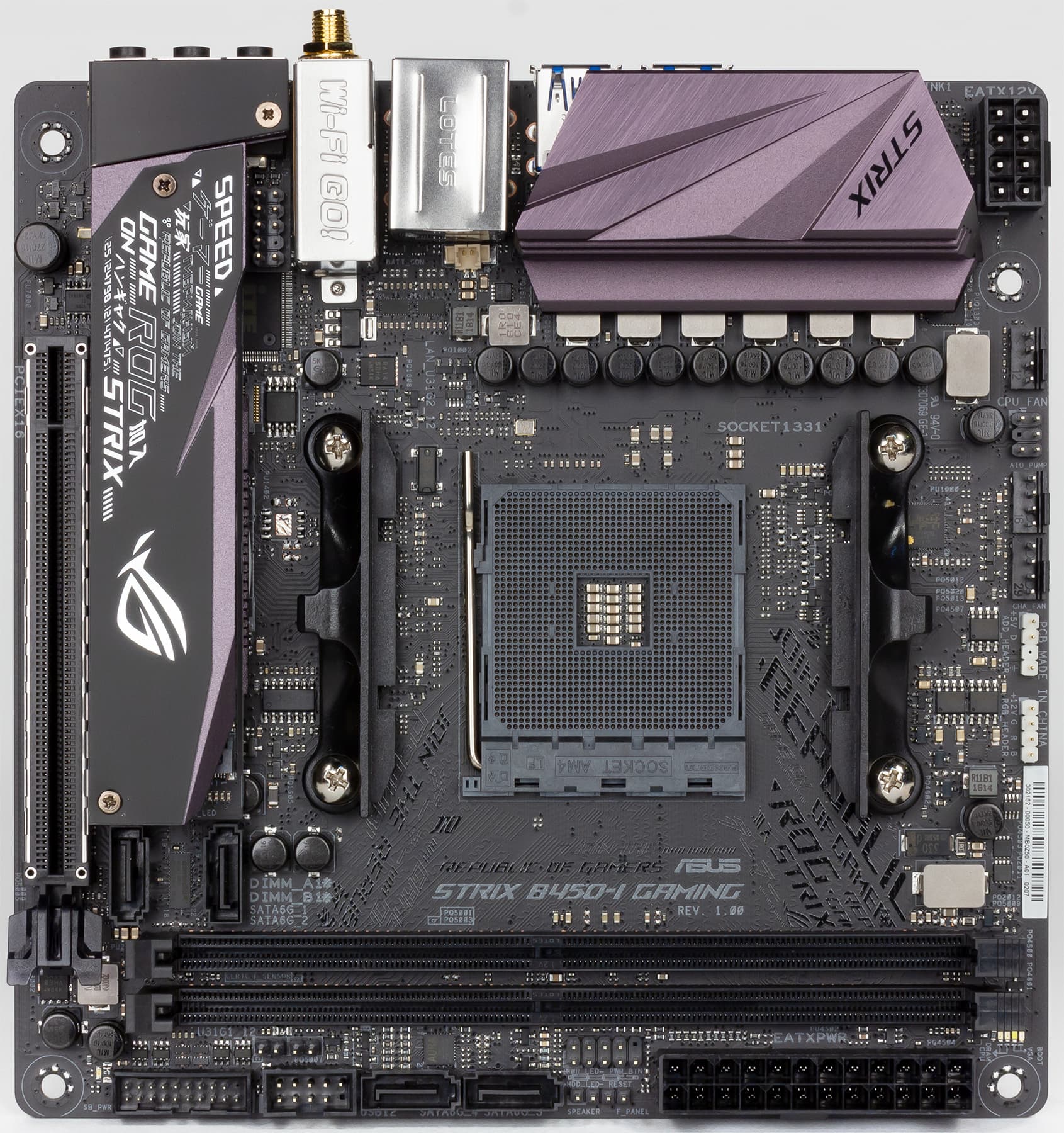

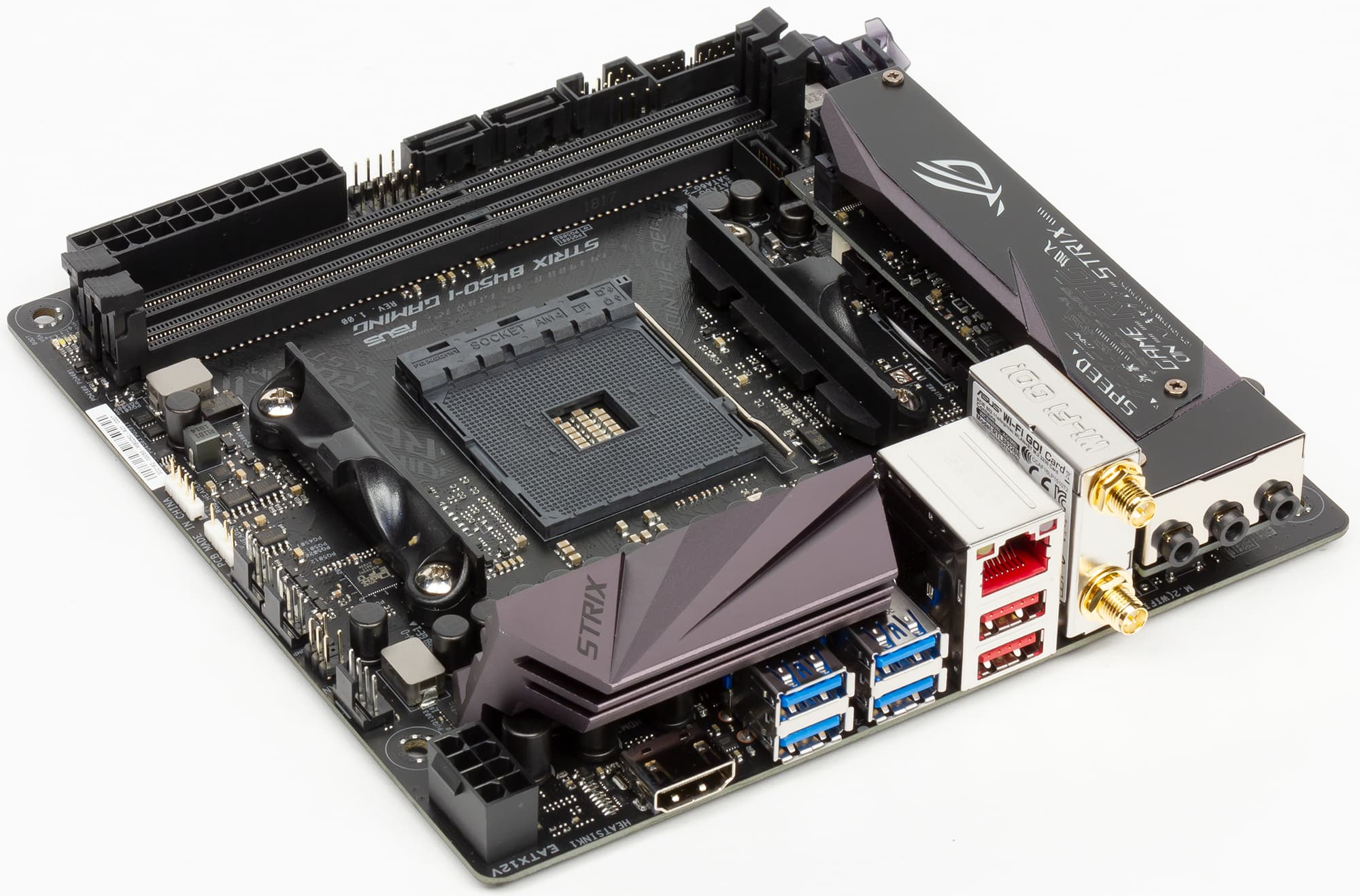

Плата выполнена в форм-факторе Mini-ITX (170×170 мм), для ее монтажа предусмотрены четыре стандартных отверстия.

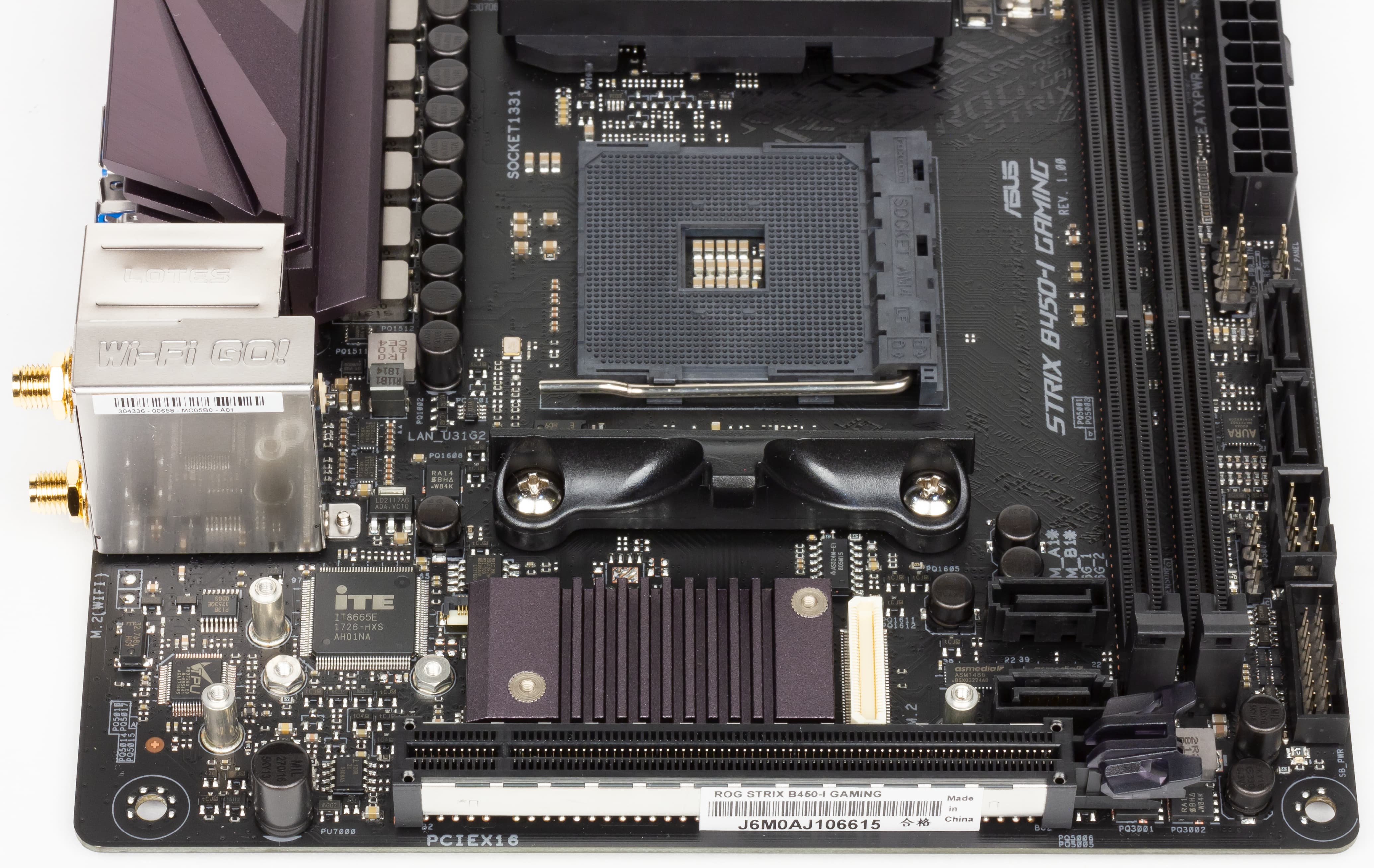

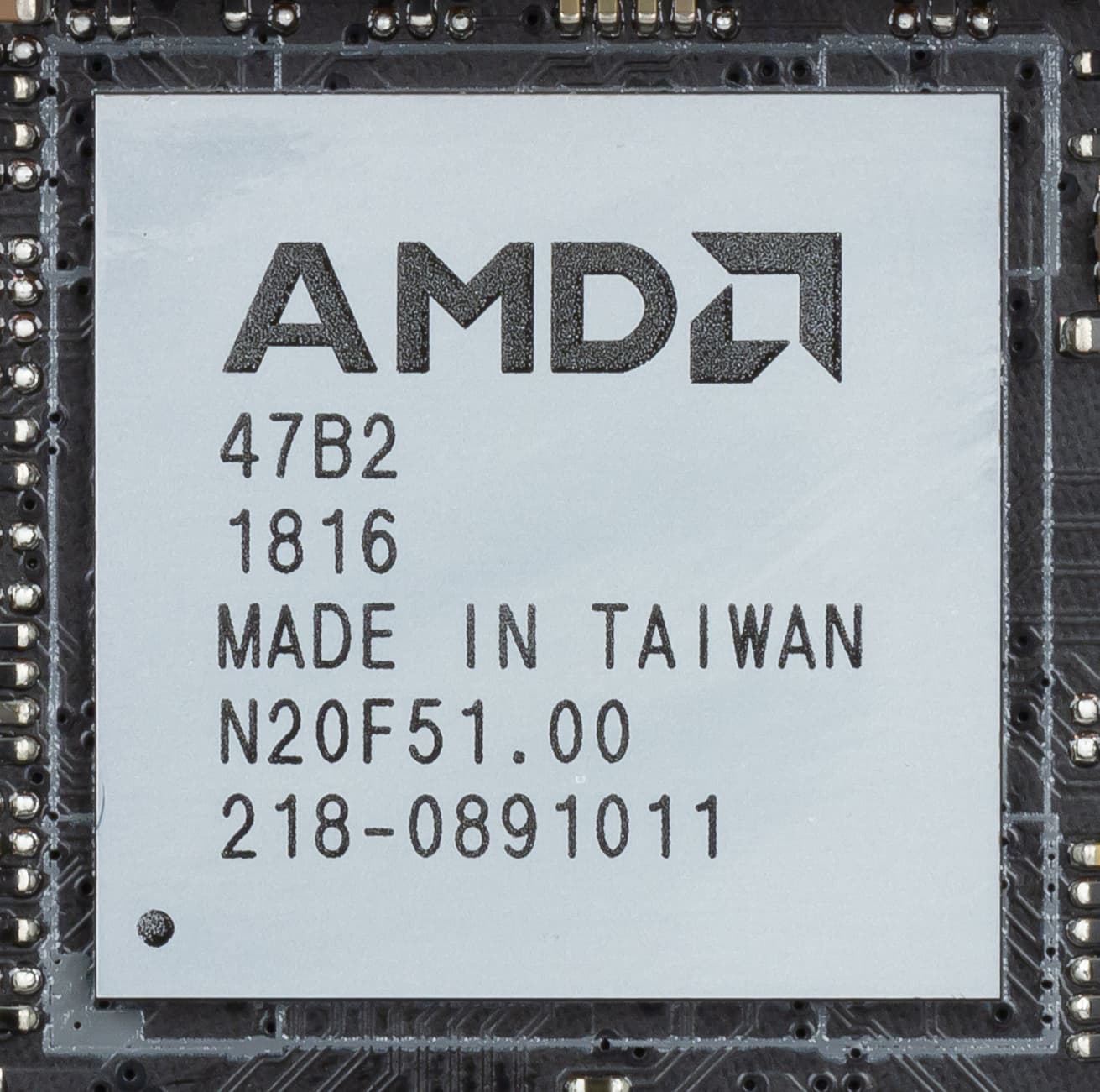

Чипсет и процессорный разъем

Плата основана на чипсете AMD B450 и поддерживает процессоры семейства AMD Ryzen (Ryzen 2/Ryzen/Ryzen with Radeon Vega Graphics) Кроме того, поддерживаются процессоры A-серии 7-го поколения (7th Generation A-Series) и процессоры серии Athlon X4, что справедливо для всех решений с разъемом AM4.

Забегая вперед, отметим, что почти никаких отличий в сравнении с чипсетом AMD B350 тут нет. Фактически, отличие лишь в поддержке технологии гибридизации системы хранения данных StoreMI.

Память

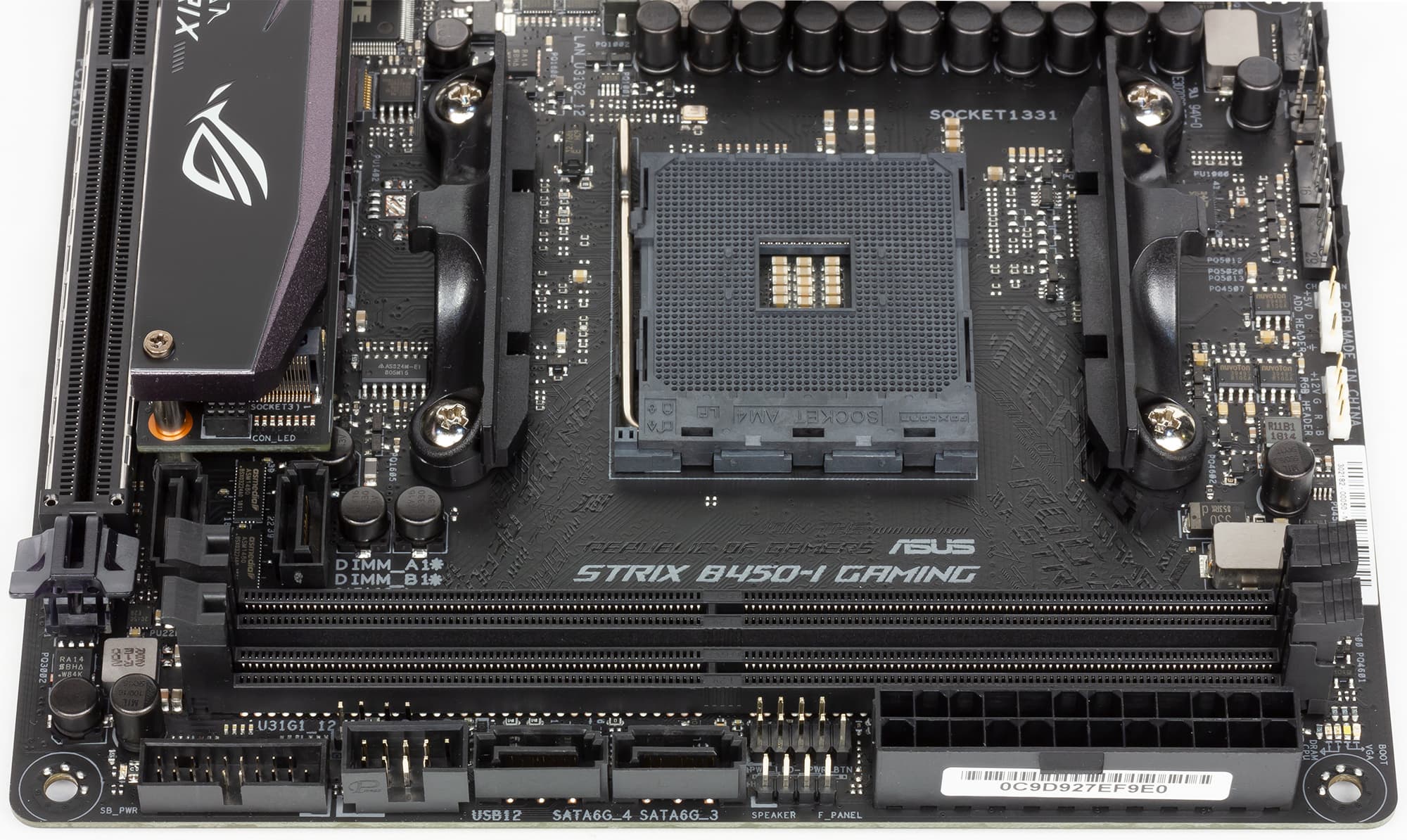

Для установки модулей памяти на плате предусмотрено два DIMM-слота. Поддерживается небуферизованная память DDR4 (non-EСС), а максимальный ее объем составляет 32 ГБ (при использовании модулей емкостью по 16 ГБ).

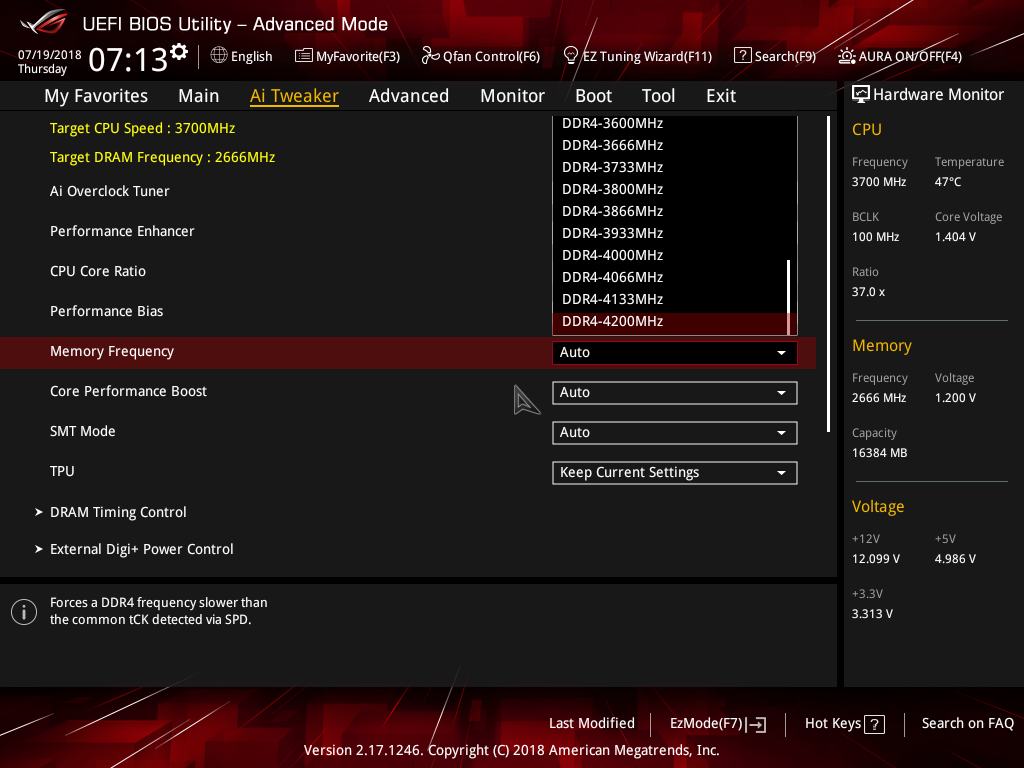

Согласно спецификации, максимальная тактовая частота памяти для процессоров Ryzen первого поколения и процессоров Ryzen with Radeon Vega Graphics (APU) составляет 3200 МГц (в режиме разгона), а для процессоров Ryzen второго поколения — 3600 МГц. Тем не менее, в настройках UEFI BIOS максимальную частоту памяти можно установить вплоть до 4200 МГц.

Слоты расширения

Для установки видеокарт, плат расширения и накопителей на плате имеется один слот PCI Express 3.0 x16/x8, а также три разъема M.2, два из которых рассчитаны на установку твердотельных накопителей, а еще один занят Wi-Fi-модулем.

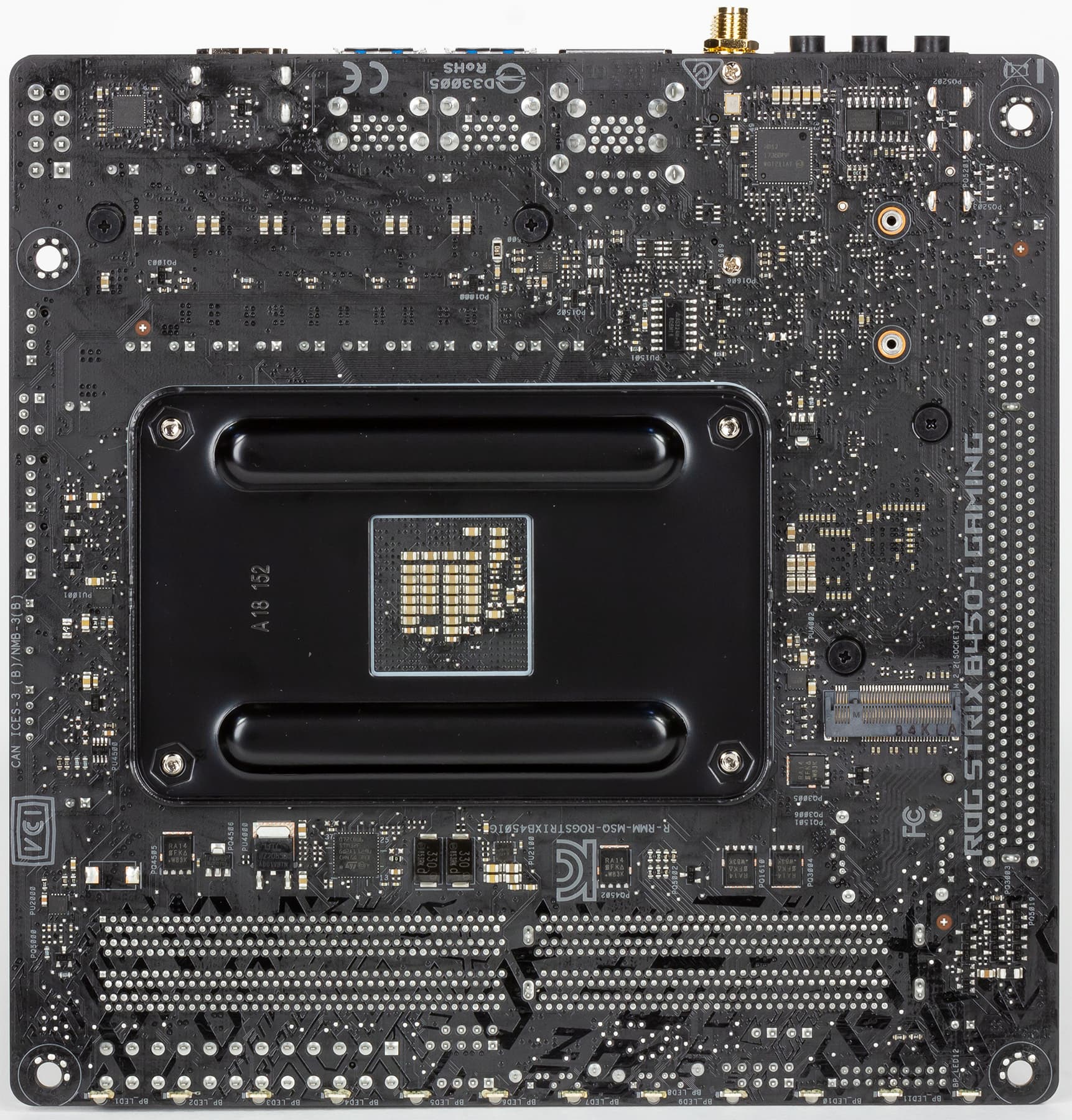

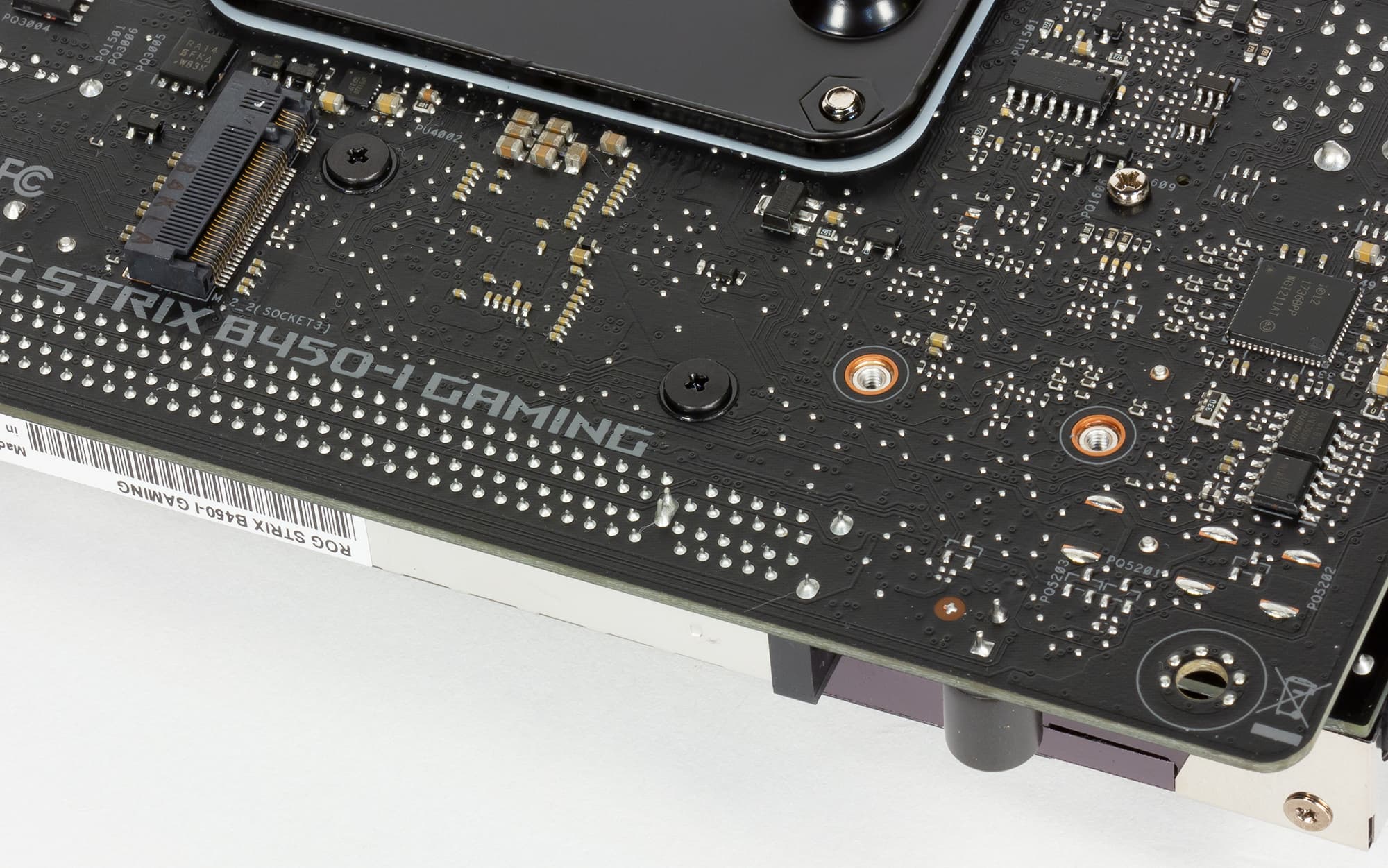

Один из разъемов M.2 расположен с обратной стороны платы, что типично для плат с таким форм-фактором.

Слот PCI Express 3.0 x16 реализован на базе процессорных линий PCIe 3.0, а режим его работы зависит от того, какой именно установлен процессор. Для процессоров Ryzen без встроенной графики на слот PCI Express 3.0 x16 выделяется 16 линий PCIe 3.0. Если же речь идет об APU (процессорах со встроенной графикой), то данный слот работает в режиме x8, поскольку в этих процессорах под графическую карты может выделяться только 8 линий PCIe 3.0.

С разъемами M.2, предназначенными для установки накопителей, ситуация следующая. Один разъем M.2_1, расположенный на лицевой стороне платы, поддерживает накопители типоразмера 2242/2260/2280 с интерфейсами PCIe 3.0 x4 и SATA. Для накопителя, устанавливаемого в данный разъем, предусмотрен радиатор. Причем, поскольку места под этот разъем на плате явно не хватает, разработчики пошли на хитрость и сделали этот разъем «на втором ярусе»: он, вместе с аудиотрактом, реализован в виде отдельной платы расширения, которая крепится над радиатором чипсета.

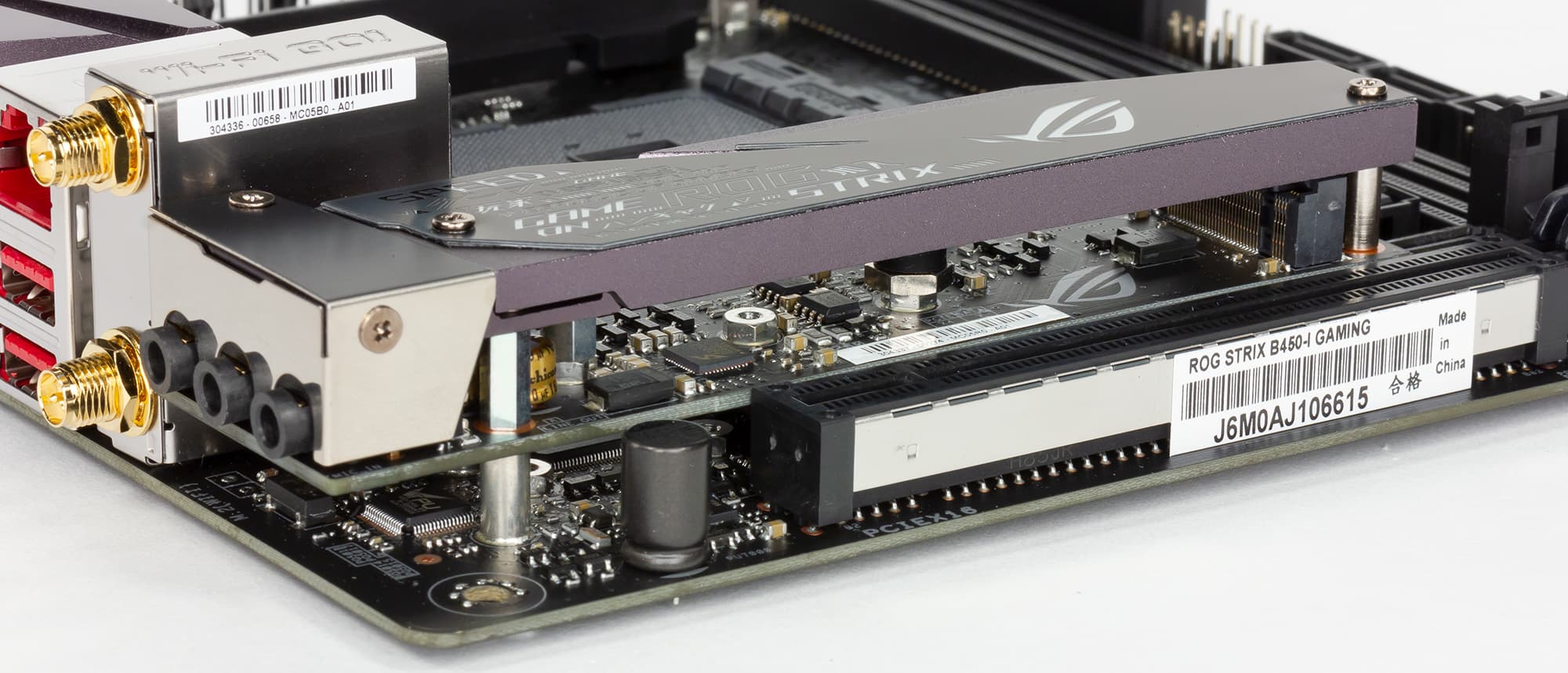

Второй разъем M.2_2, расположенный на обратной стороне платы, поддерживает накопители типоразмера 2242/2260/2280 и только с интерфейсом PCIe 3.0 x4. Забегая вперед, отметим, что разъем M.2_2 недоступен при использовании APU (процессоров со встроенной графикой).

Третий разъем M.2 (E-Key), как уже отмечалось, предназначен для установки модуля Wi-Fi + Bluetooth, который входит в комплект поставки.

Видеоразъемы

На плате Asus ROG Strix B450-I Gaming имеется только один видеовыход HDMI 2.0 (4096×2160 @60 Гц). Разумеется, он работает только при установке APU Ryzen с Radeon Vega Graphics.

SATA-порты

Для подключения накопителей или оптических приводов на плате предусмотрено четыре порта SATA 6 Гбит/с, реализованных на базе интегрированного в чипсет AMD B450 контроллера. Два SATA-порта выполнены вертикальными, еще два — горизонтальными.

Разъемы USB

Для подключения всевозможных периферийных устройств на плате предусмотрено 2 порта USB 3.1, 2 порта USB 2.0 и 6 портов USB 3.0.

Четыре порта USB 3.0, выведенные на заднюю панель платы, реализованы через процессор, все остальные порты USB реализованы через чипсет B450. Два порта USB 3.1 (Type-A) выведены на заднюю панель платы, а для подключения еще двух портов USB 3.0 и двух портов USB 2.0 имеются соответствующие разъемы.

Сетевой интерфейс

Для подключения к сети на плате имеется гигабитный сетевой контроллер Intel i211-AT, задействующий для подключения чипсетный порт PCIe.

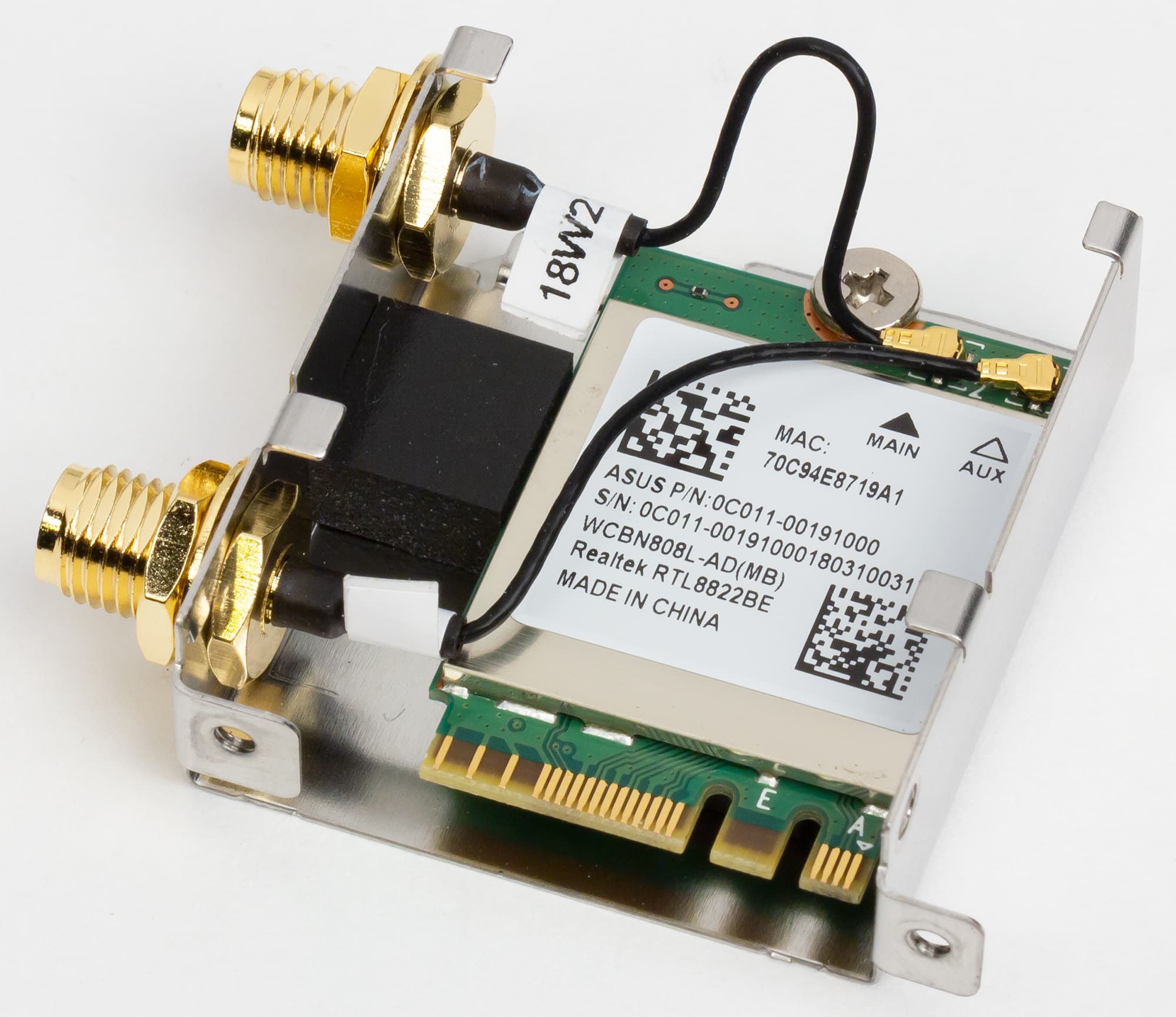

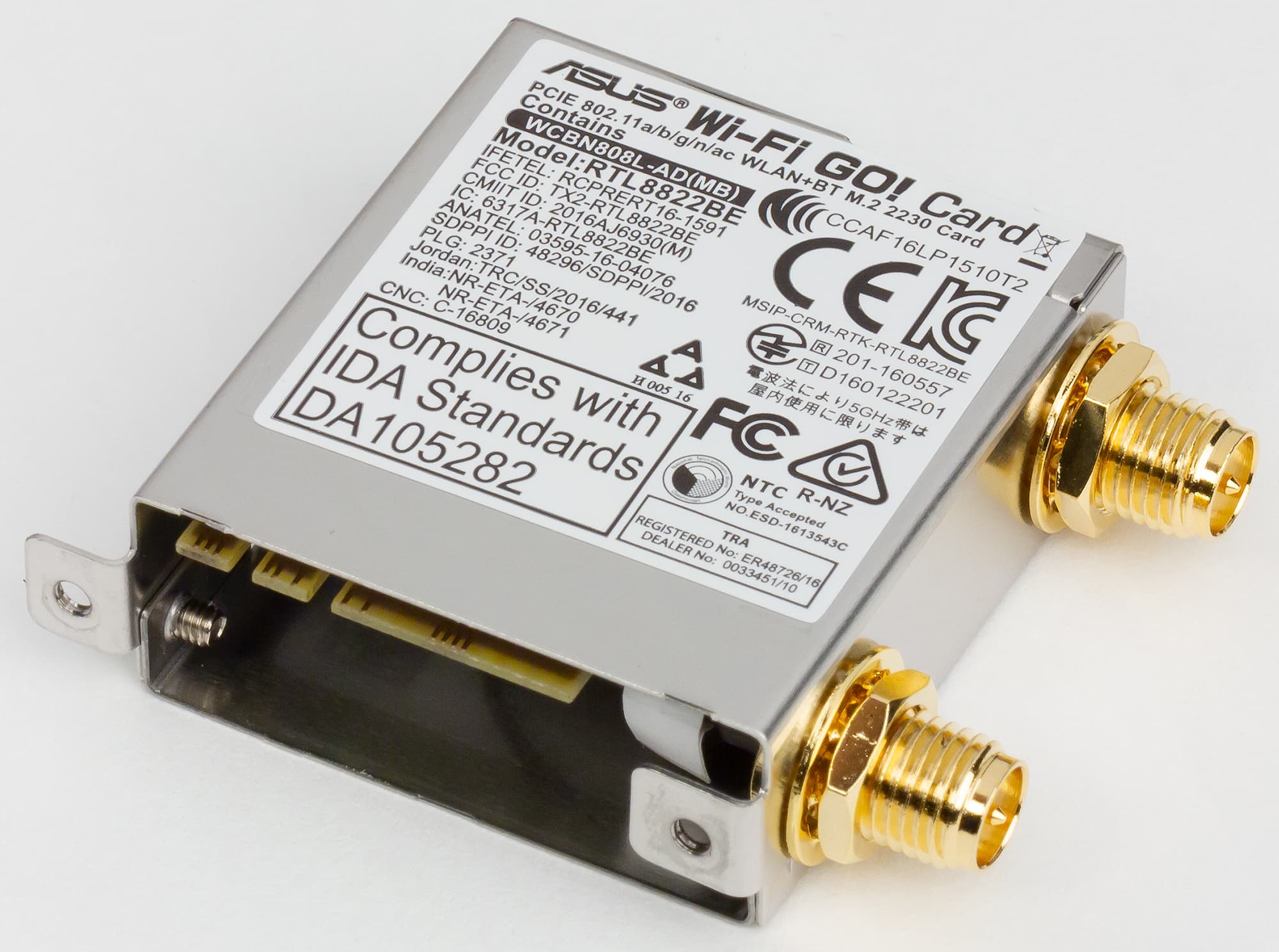

Кроме того, как уже отмечалось, на плате есть разъем M.2 (E-Key), в который установлен двухдиапазонный (2,4 и 5 ГГц) Wi-Fi-модуль Asus Wi-Fi Go! (на базе Realtek RTL8822BE) с поддержкой стандартов 802.11a/b/g/n/ac. Этот же модуль реализует поддержку Bluetooth 4.2.

Как это работает

Для того чтобы разобраться с тем, как работает плата Asus ROG Strix B450-I Gaming, нам нужно вспомнить особенности нового чипсета AMD B450 и процессоров AMD Ryzen.

Начнем, пожалуй, с процессоров. Особенность AMD Ryzen заключается в том, что в них частично интегрирован традиционный южный мост чипсета: контроллер PCIe 3.0, контроллер USB 3.0 и контроллер SATA. Кроме того, есть процессоры семейства Ryzen без интегрированного графического ядра, а есть и с графикой (APU Ryzen with Radeon Vega Graphics). Помимо наиболее очевидного отличия, разница между ними еще и в том, что эти процессоры имеют разное количество линий PCIe 3.0.

В процессорах Ryzen без графики имеется 16 линий PCIe 3.0, которые могут группироваться в один порт x16 или в два порта x8 и предназначены для слотов PCI Express 3.0 x16/x8. В процессорах Ryzen с графикой имеется только 8 линий PCIe 3.0, которые предназначены для слота PCI Express 3.0 x8.

Далее, в процессорах Ryzen с графикой и без есть 2 линии PCIe 3.0 для NVMe-накопителей. Есть еще два порта, которые могут конфигурироваться либо как два порта PCIe 3.0, либо как два порта SATA 6 Гбит/с. То есть для NVMe-накопителей может быть выделено либо 4 порта PCIe 3.0 (но при этом не будет SATA-портов), либо 2 порта PCIe 3.0 и два порта SATA.

И завершает это изобилие контроллер USB. Вот по нему у нас нет достоверной информации (у AMD всегда было очень плохо с документацией). У процессоров Ryzen первого поколения был контроллер USB 3.0 на 4 порта. В новых процессорах Ryzen с графикой вроде как есть контроллер на 4 порта USB 3.1, на 1 порт USB 2.0 и на 1 порт USB 3.0. Ситуация с процессорами Ryzen 2-го поколения неясна. Впрочем, это не столь важно, поскольку от процессора всегда реализуют лишь 4 порта USB 3.0.

Процессор Ryzen с графикой Ryzen
порты PCIe 3.0 для слотов PCI Express x8/x16 x8 x16/x8+x8
порты PCIe 3.0 для NVMe-накопителей 2/4 2/4
порты SATA 6 Гбит/с 2/0 2/0
порты USB 3.0 4 4

В дополнение к тем портам, которые обеспечивает процессор, нужно учесть еще и возможности чипсета.

Чипсет B450 обеспечивает 6 портов PCIe 2.0, 4 порта SATA 6 Гбит/с, а также 2 порта USB 3.1, 2 порта USB 3.0 и 6 портов USB 2.0. Кроме того, чипсет поддерживает возможность создания одного разъема SATA Express. Сама по себе поддержка этого разъема малоактуальна, поскольку этот стандарт оказался невостребованным и де-факто умер. Однако для такого разъема используется два порта SATA и два порта PCIe 3.0, то есть это дает еще две линии PCIe 3.0, реализованные через чипсет.

А теперь посмотрим, как возможности чипсета AMD B450 реализованы в случае платы Asus ROG Strix B450-I Gaming.

Итак, через процессор на плате реализованы слот PCI Express 3.0 x16/x8, два разъема M.2 для накопителей и четыре порта USB 3.0. Через чипсет AMD B450 реализованы два порта USB 3.0, два порта USB 3.1 и два порта USB 2.0. Кроме того, к чипсету подключен сетевой контроллер Intel i211-AT, Wi-Fi-модуль, а также чипсет обеспечивает четыре порта SATA.

С чипсетом все просто и понятно: тут всего хватает и не требуется разделение. А вот с устройствами, реализованными через процессор, несколько сложнее. Понятно, что реализовать слот PCI Express 3.0 x16/x8 и два разъема M.2, каждый из которых требует 4 линии PCIe 3.0, не получится ни в варианте процессора Ryzen без графики, ни в варианте процессора Ryzen c графикой. То есть что-то должно обязательно разделяться. Как уже отмечалось, при использовании процессоров AMD Ryzen с графикой, разъем M.2_2 будет просто недоступен. Кроме того, в случае этих процессоров слот PCI Express 3.0 x16/x8 функционирует в режиме x8.

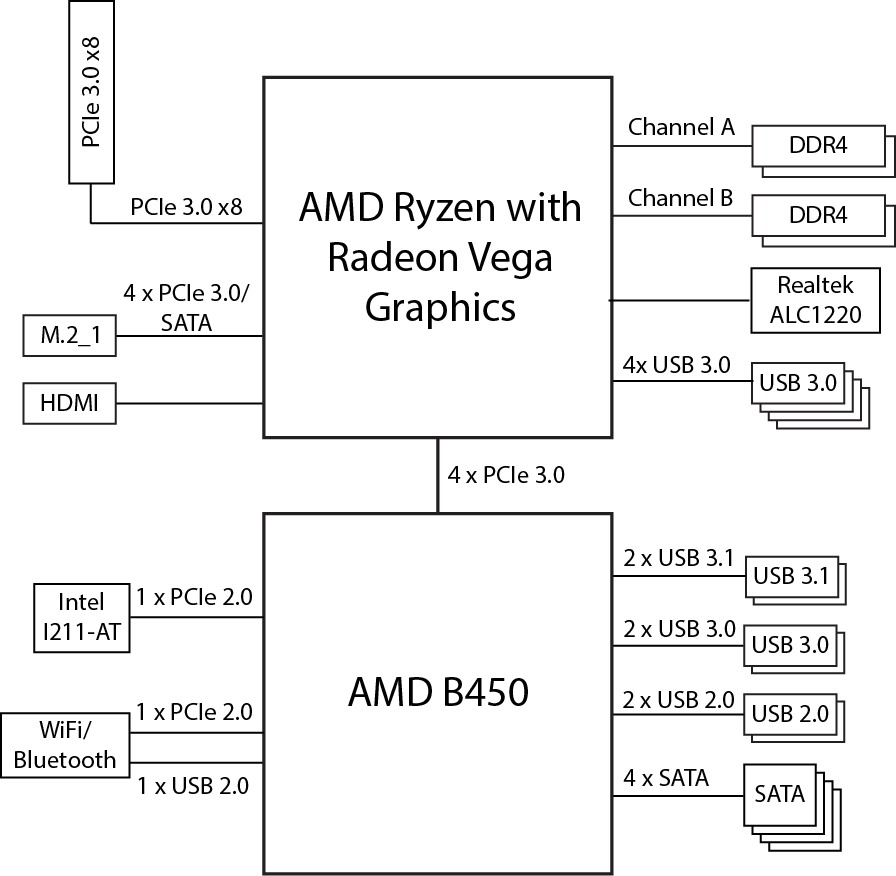

Блок-схема платы Asus ROG Strix B450-I Gaming при установке процессора AMD Ryzen с графикой приведена далее.

В случае процессоров AMD Ryzen без графики разъем M.2_2 будет доступен, однако он разделяется по линиям PCIe 3.0 со слотом PCI Express 3.0 x16/x8. Когда разъем M.2_2 используется в PCIe-режиме, слот PCI Express 3.0 x16/x8 работает только в режиме x8.

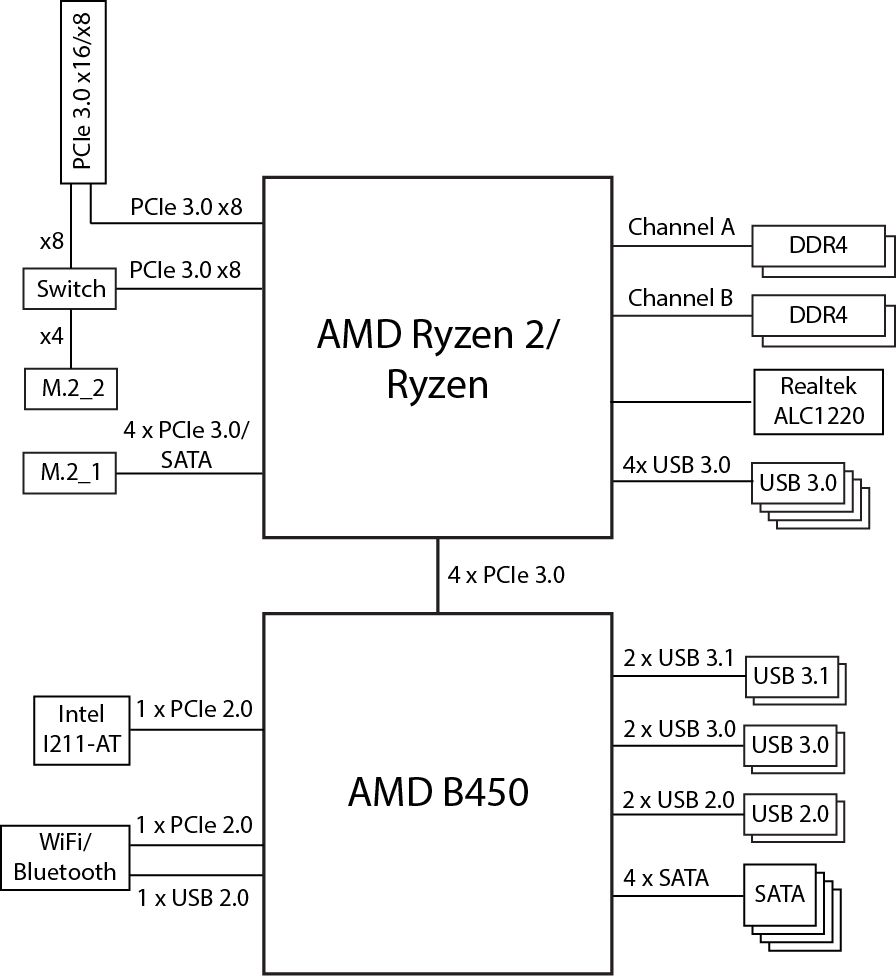

Блок-схема платы Asus ROG Strix B450-I Gaming при установке процессора AMD Ryzen без графики приведена далее.

Дополнительные особенности

У плат на чипсете AMD B450, да еще и в форм-факторе Mini-ITX, количество дополнительных особенностей, как правило, минимально, и Asus ROG Strix B450-I Gaming не исключение. Тут нет ни кнопок, ни индикатора POST-кодов.

Модно отметить лишь наличие четырехконтактного (12V, G, R, B) разъема для подключения стандартных RGB-лент типа 5050 с максимальной длиной до 3 м, а также трехконтактного (5V, D, G) разъема для подключения цифровой адресуемой RGB-ленты типа WS2812B с максимальным количеством светодиодов до 60.

Есть на этой плате и настраиваемая светодиодная RGB-подсветка: по переднему краю платы с обратной стороны расположены в ряд 12 светодиодов. Традиционно, подсветка настраивается с использованием утилиты Asus Aura Sync.

Система питания

Как и большинство плат, модель Asus ROG Strix B450-I Gaming имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

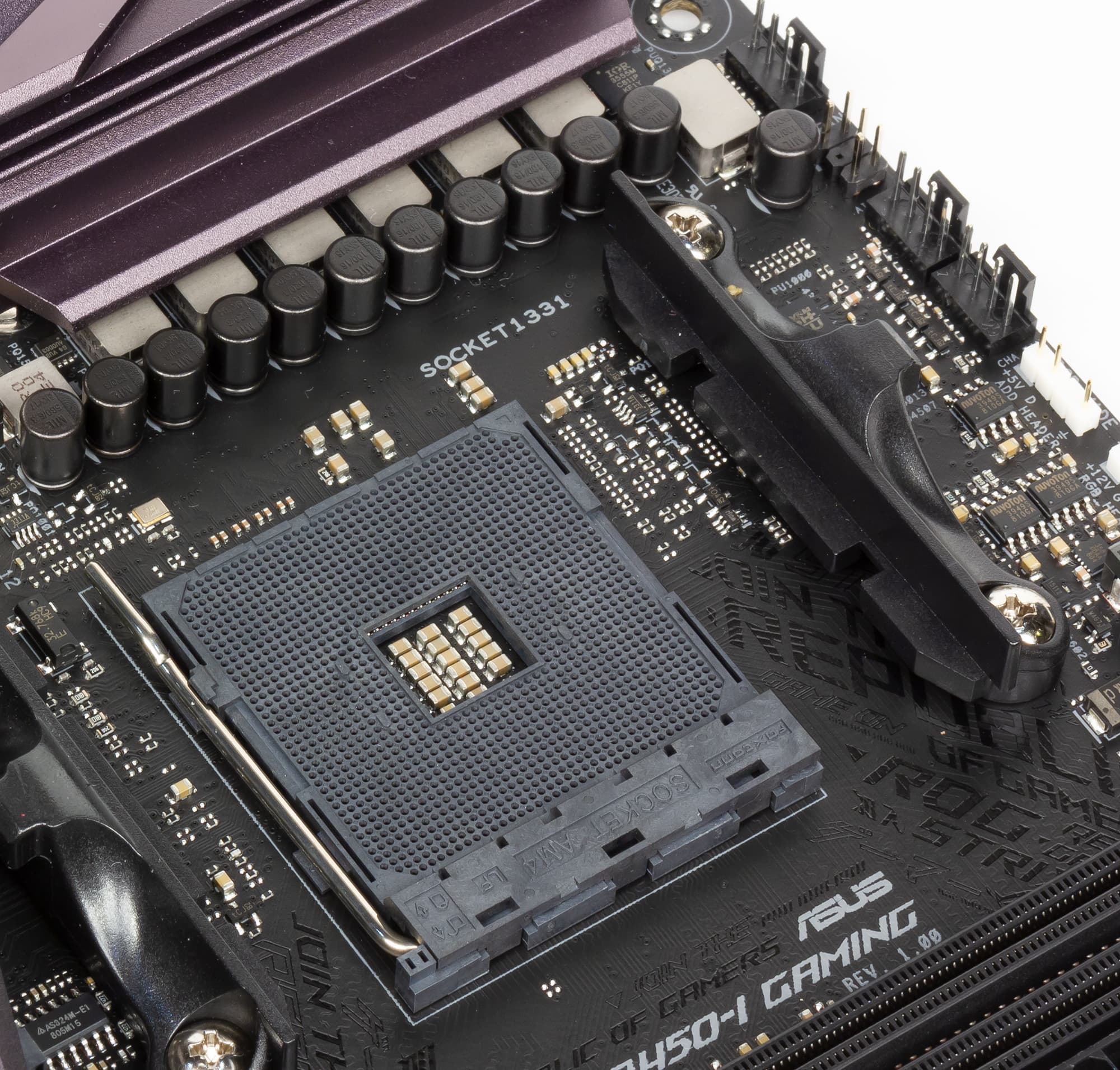

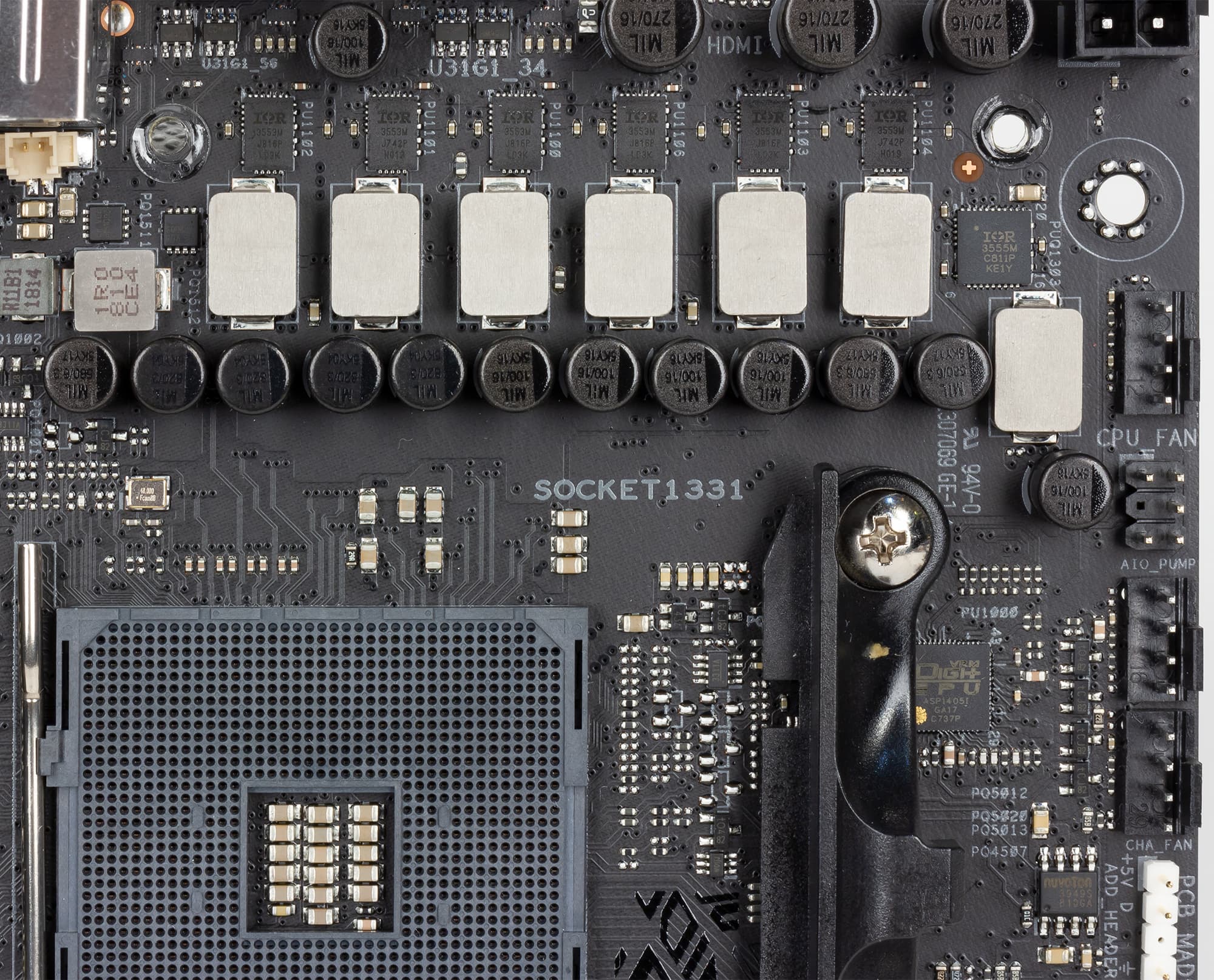

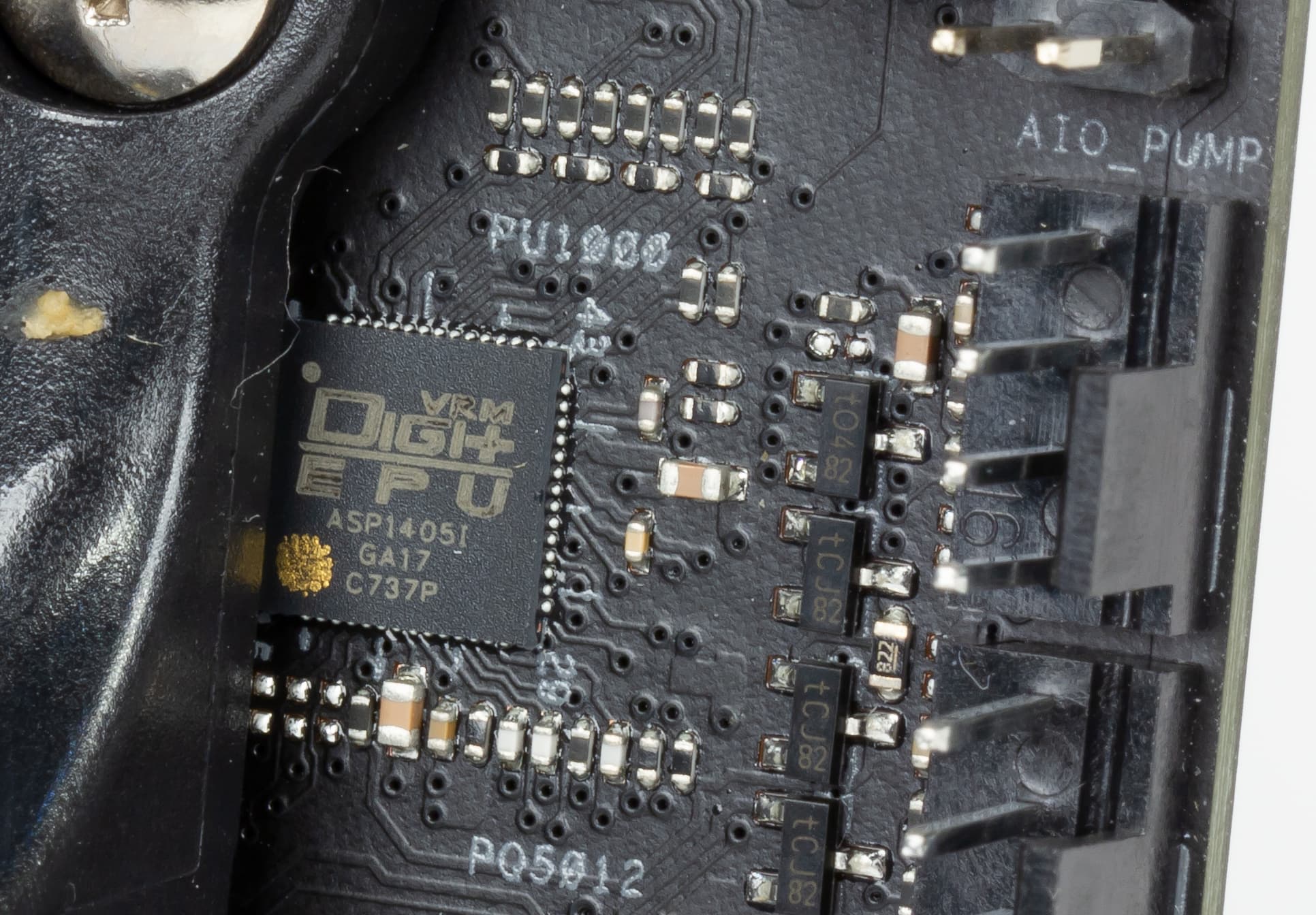

Регулятор напряжения питания процессора в данном случае шестиканальный и основан на PWM-контроллере Digi+ VRM c маркировкой ASP1405I. В каждом канале питания используются чипы Infineon Technologies IR3553M, объединяющие в себе MOSFET-транзисторы и MOSFET-драйвер.

Система охлаждения

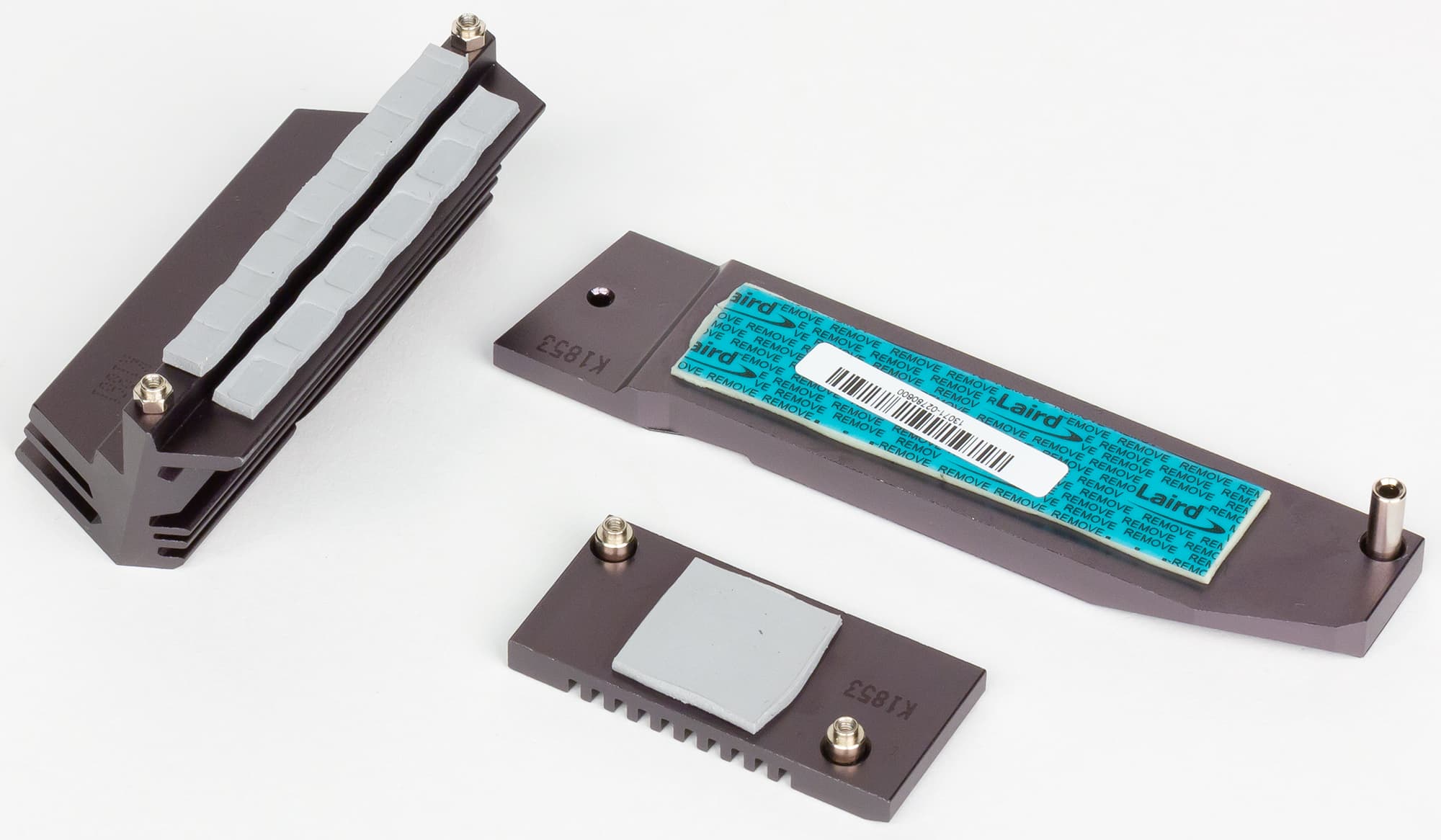

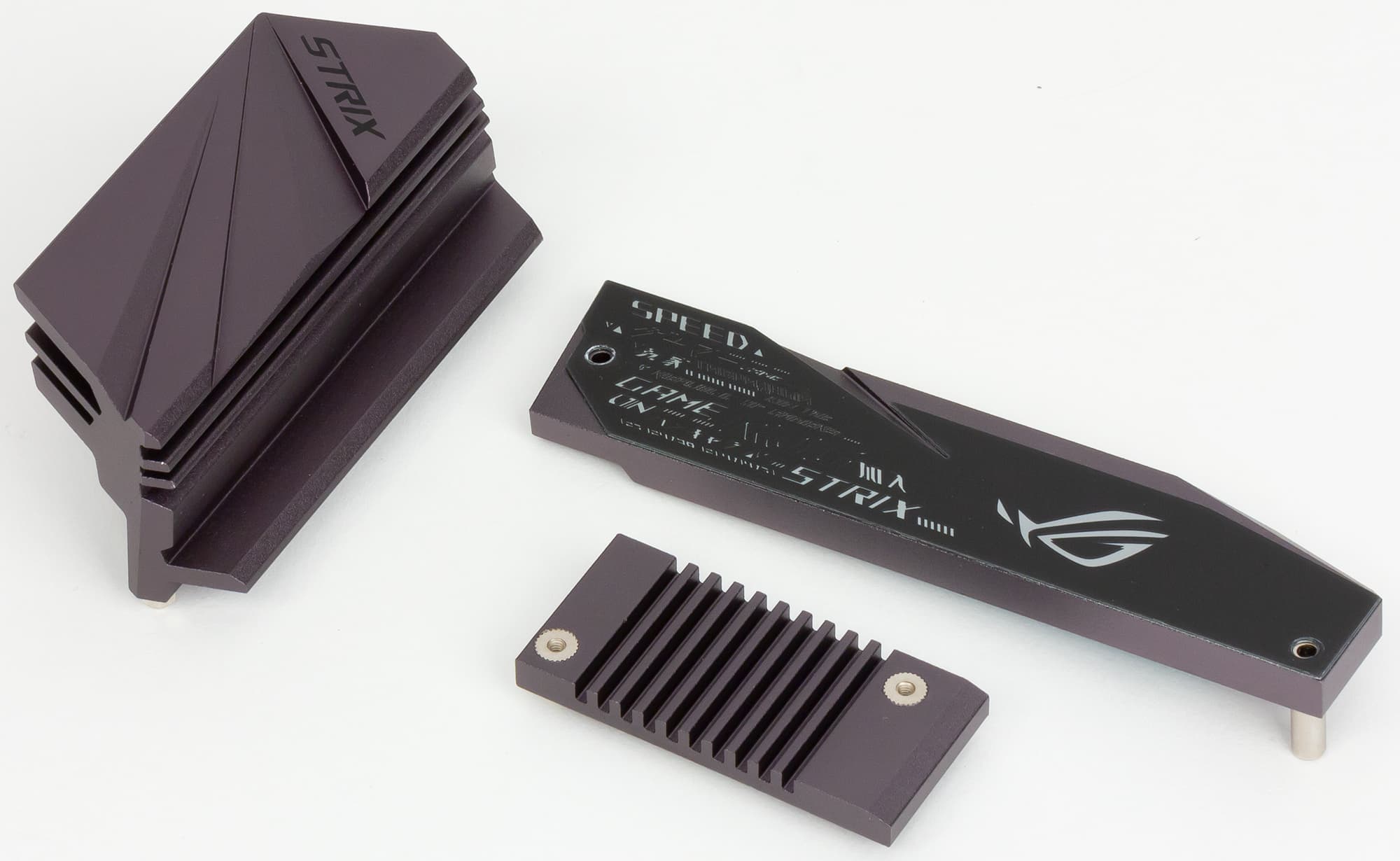

Система охлаждения платы состоит из трех компактных радиаторов. Один (самый большой) предназначен для отвода тепла от элементов регулятора напряжения питания процессора. Самый маленький охлаждает чипсет, а еще один предназначен для накопителя, устанавливаемого в разъем M.2_1.

Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено три четырехконтактных разъема для подключения вентиляторов. Один из этих разъемов ориентирован на подключение СВО.

Аудиоподсистема

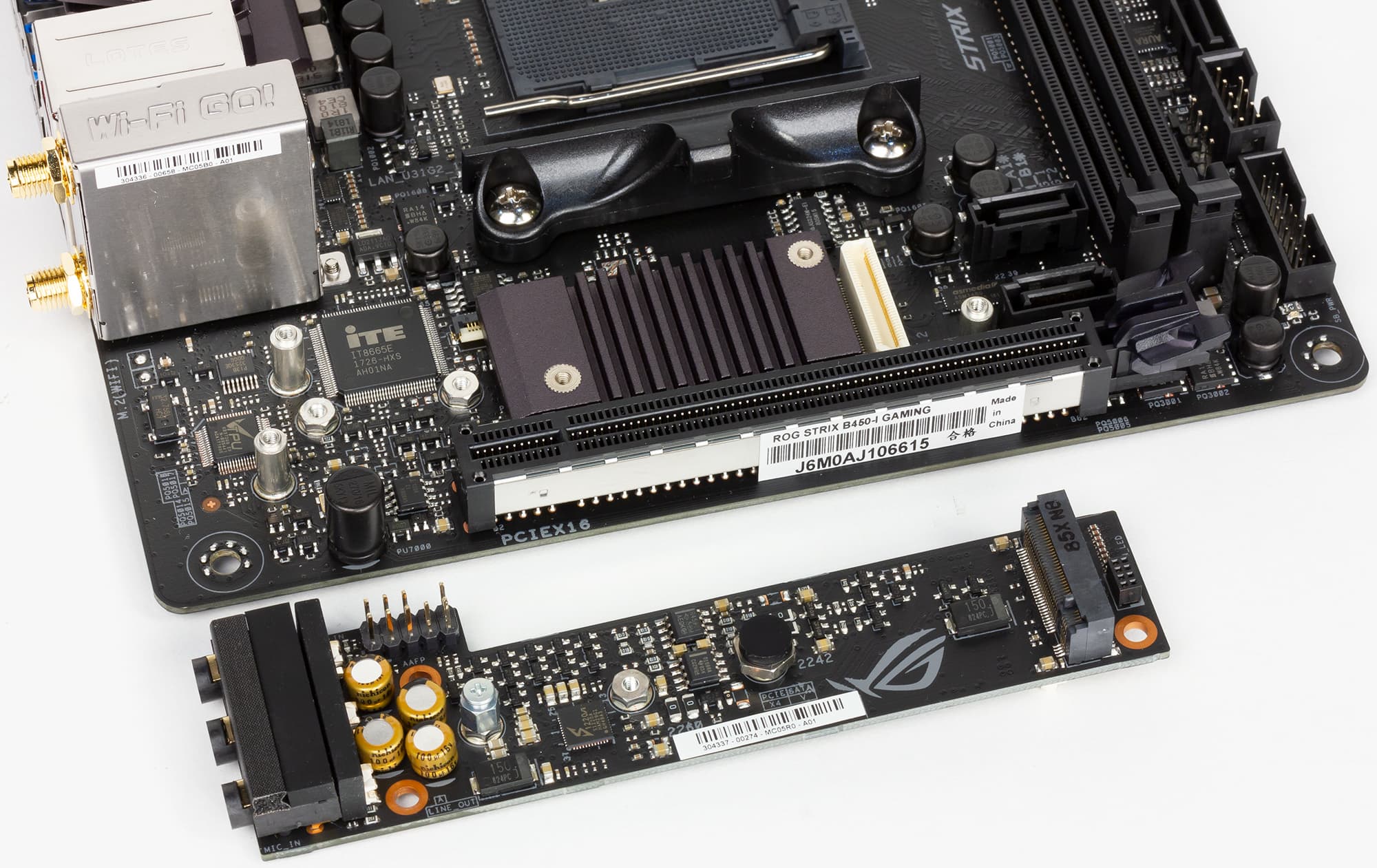

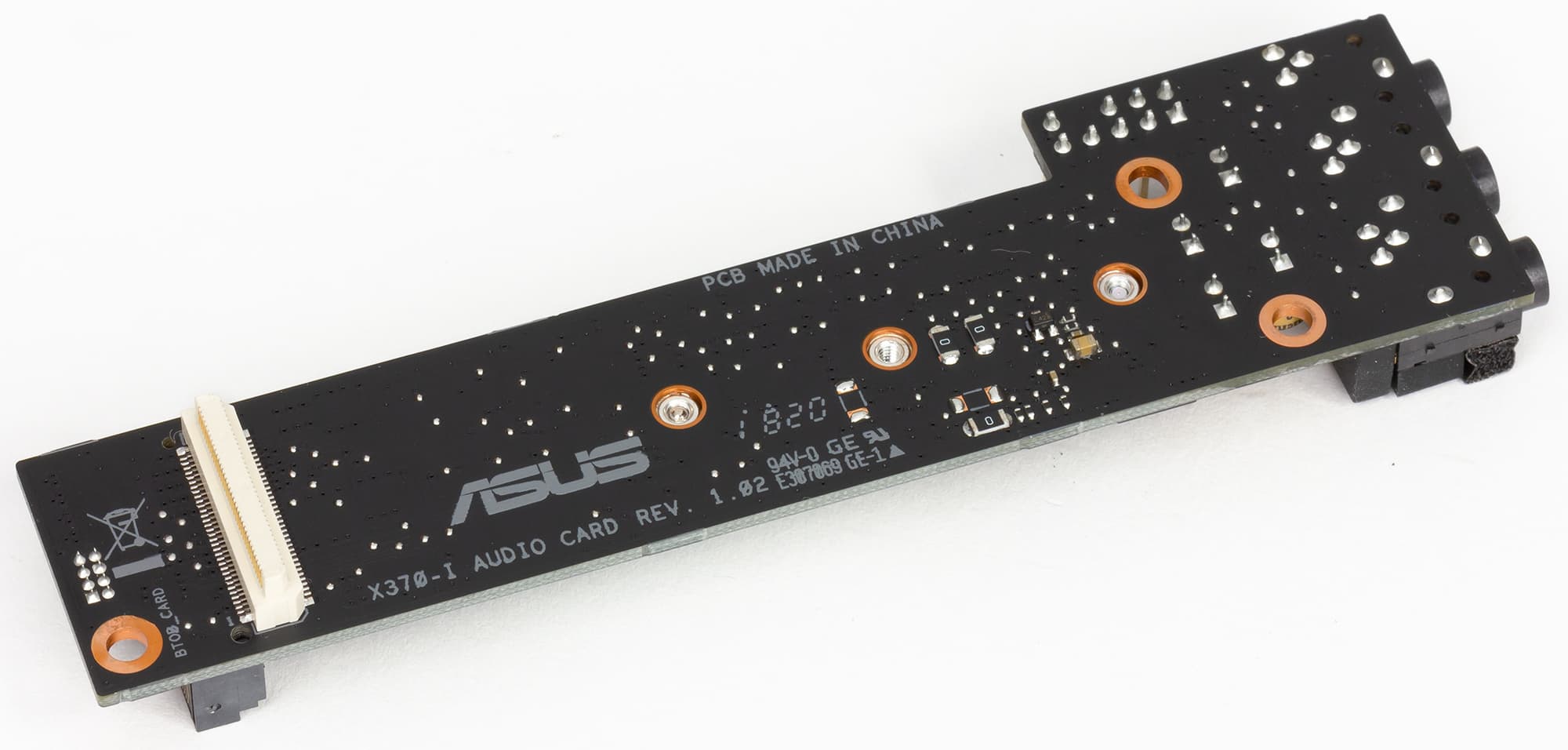

Аудиоподсистема платы основана на HDA-аудиокодеке Realtek ALC1220. Все элементы аудиотракта, как уже было сказано выше, не просто выделены в отдельную зону на PCB, а вообще вынесены на отдельную дочернюю плату. Помимо аудиокодека звуковая подсистема платы включает фильтрующие конденсаторы Nichicon, а также дискретные операционные усилители Texas Instruments RC4850 и OPA O1688A.

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой RightMark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате получил оценку «Очень хорошо».


Результаты тестирования в RightMark Audio Analyzer 6.3.0

Итого

Не так давно на нашем сайте был представлен обзор платы Asus ROG Strix X470-I Gaming на чипсете AMD X470. Чипсет AMD B450 появился позже, так что и плата Asus ROG Strix B450-I Gaming вышла существенно позднее. Но самое интересное в том, что это две одинаковые платы. То есть Asus ROG Strix X470-I Gaming и Asus ROG Strix B450-I Gaming основаны на разных чипсетах, но в них используется одинаковая PCB, и эти платы, естественно, обеспечивают абсолютно одинаковую функциональность.

На момент подготовки обзора плата Asus ROG Strix B450-I Gaming еще не поступила в продажу. Плата Asus ROG Strix X470-I Gaming стоит порядка 15 тысяч рублей, и логично предположить, что Asus ROG Strix B450-I Gaming будет стоить столько же. Если она будет продаваться дешевле, то в плате Asus ROG Strix X470-I Gaming просто нет никакого смысла.

10 августа 2018 Г.
