Территория «бюджетных» мышей

Часть I — Logitech


О коробочных вариантах мышей и клавиатур уже писали на страницах iXBT.com. Но, согласитесь, далеко не всем по карману покупка дорогих коробок с, пускай даже очень качественными, но все же дорогими устройствами. Безусловно, в будущем о них еще немало будет написано, ну а сейчас настала пора "спуститься на землю" и рассмотреть так называемый "бюджетный" сектор рынка. И пускай различные OEM-мыши не всегда имеют столь же высокое качество, как их коробочные собратья, однако они значительно дешевле, их много, и, как следствие, они заслуживают внимания.

Первым в серии обзоров "бюджетных" мышей, будет обзор по мышкам Logitech. Почему именно Logitech? Да просто потому, что они первыми попали в нашу лабораторию. С них-то и начнем, а в следующих обзорах обязательно обратим свой взор на недорогие мыши других производителей.

Перво-наперво хочу предупредить вас, что далее, в этом обзоре, будут описаны мыши производства именно Logitech. Предупреждение это вполне обосновано (хоть и кажется, на первый взгляд, повторением уже сказанного выше), ибо на рынке существует великое множество различных подделок. Чаще всего они значительно отличаются от оригинала по качеству (разумеется, в худшую сторону), но, при этом, почти не отличаются по цене. Именно по этой причине я буду приводить фотографии PCB, длины шнуров и другие технические подробности оригинальных мышек Logitech. Быть может, это убережет вас от покупки китайских фальшивок и неоправданного разочарования в марке Logitech.

Итак, в сегодняшнем обзоре участвуют следующие мыши:

Модель P/N. FCC ID Приблизительная цена (опт).
M-S62 851370-0000 JNZ211403 $6.00
S65 851224-0000 ITEUECUM550C $3.00
M-SAM-IBM5 ASM 12J4545
FRU 12J4546
DZL211120 $7.00
M-CV46 COMPAQ Assy 270332-001
Spares 299367-001
DZL211101 $6.00
M-U48a 830422-0000 JNZ211381 $9.50
M-UB48 830306-0001 DZL211137
M-S48a HIGHSCREEN   JNZ201213 $7.00
M-S48a Hewlett-Packard 5184-3416 Rev.D JNZ201213 $7.50
M-M35 811422-0001 DZL210365 $6.00
M-S35 (for IBM) ASM 76H6618
FRU 76H6620
DZL211029 $5.00
M-SAS51   JNZ211167 $2.90

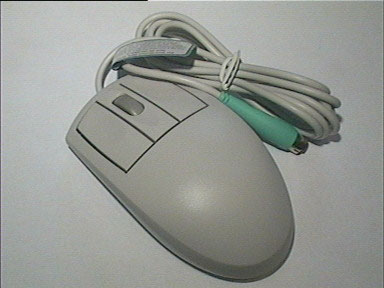

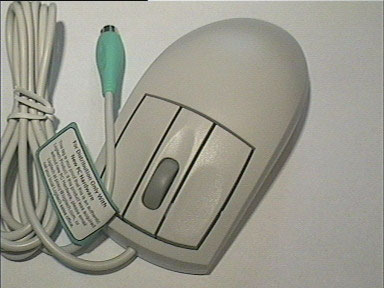

M-S62



Начнем, пожалуй, с одной из самых безобразных моделей — M-S62. Это даже не Black Label: она вообще не имеет никакого лейбла на своей верхней крышке, но, несмотря на это, в некоторых случаях, она может оказаться весьма удачным выбором. В каких именно? Это я расскажу позже, а пока продолжу описание.

Итак, что же мы имеем? Не очень удобный корпус (слишком короток и, поэтому, плохо лежит в руке) с двумя кнопками, колесо прокрутки и интерфейсный кабель (длина 1.8 м), заканчивающийся разъемом типа PS/2. Несмотря на низкую цену, колесо прокрутки покрыто неплохой (нескользкой) резиной, а корпус создает такое ощущение, что им можно забивать гвозди :) Вот только механическая часть кнопок показалась мне ненадежной, но, я думаю, что на срок жизни электрической части этой мышки ее хватит.

Основным же, с одной стороны, недостатком, а с другой стороны преимуществом M-S62, является невозможность достать шарик! Удивлены? Нет, конечно, его можно достать, но для этого вам придется разобрать мышь. Неудобство такой конструкции очевидно — процесс чистки шарика крайне затруднен, но и преимущество тоже есть. Тут в самый раз вспомнить мое заявление о том, что эта мышь, в некоторых случаях, может быть очень неплохим выбором. Я говорю о случае, когда вам необходимо выбрать мыши для их последующей установки в интернет-салонах, игровых клубах и подобных им заведениях. Именно в таких случаях, как мне кажется, M-S62 будет оптимальным вариантом. Сложите ее низкую стоимость, надежность корпуса, невозможность достать шарик (а для таких заведений это важно) и, вдобавок, наличие колеса прокрутки и, я думаю, вы придете к тому же выводу, что и я. Дешевизна же этой мышки, само собой, обусловлена не только особенностями корпуса, но и ее внутренней конструкцией, к осмотру которой я теперь и перейду…

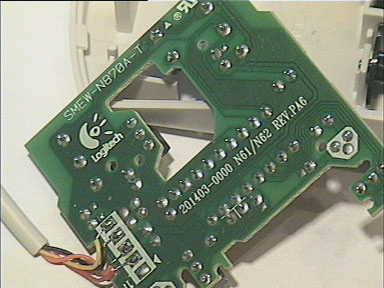

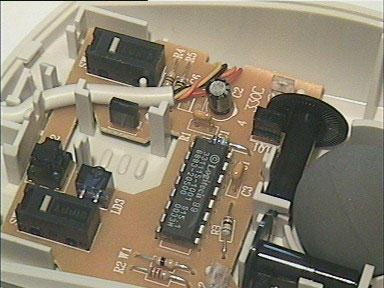

Открутив всего один винт и вскрыв корпус M-S62, можно воочию убедиться в ее дешевизне. Первое, что бросается в глаза это то, что интерфейсный кабель припаян прямо к плате. Не очень хорошо, но для дешевой мышки приемлемо. Два из трех установленных на плате микропереключателей производства Omron. Третий микропереключатель (под колесом прокрутки) выглядел весьма хлипко, а установить его производителя мне не удалось.

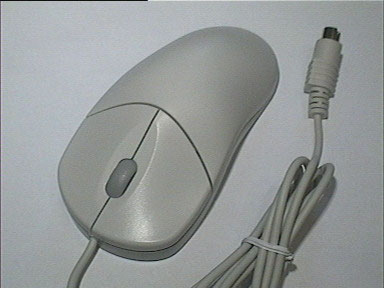

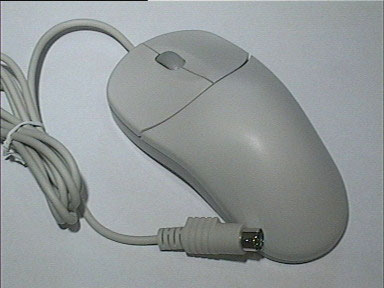

S65



Второй вытащенной из сумки наугад мышью оказалась S65. К сожалению, как и в предыдущем случае, далеко не самая лучшая модель, хотя форма корпуса и большие кнопки намного лучше, чем у M-S62. Однако и минусы тоже есть. Один из них, это колесо прокрутки. Мало того, что оно вообще не покрыто никакой резиной (хотя пластик сделан шероховатым), так еще и очень тугое и при прокрутке и при нажатии. В остальном — вполне обычная мышь с интерфейсным кабелем длиной 1.4 м для подключения к PS/2-порту.

Для вскрытия S65 необходимо открутить один единственный винт (как и в предыдущем случае). Но я не советую вам это делать, т.к. ее внутренности не очень радуют. Припаянный прямо к плате интерфейсный кабель, не внушающее никакого доверия крепление колеса прокрутки с механическим датчиком вращения, три микропереключателя IC DM1 и безобразные диски. Безобразие заключается в малом количестве слотов, что, в свою очередь, снижает разрешающую способность мышки.

Удивительно, но неизменный логотип Logitech отсутствовал не только на верхней крышке S65 но и на плате тоже. Объяснялось это просто — это не Logitech. Нет, нет, не подумайте, что мне попалась подделка. Дело в том, что S65 произведена на свет тайваньской компанией Ultima Electronics Corp. (в 1999 году), что и объясняет все ее странности. Выяснить это очень просто: ведь не зря же я приводил вам FCC ID, всех участниц сегодняшнего обзора. История этой мыши очень проста: партия S65 была закуплена Logitech для одного из поддерживаемых брэндов, а именно для Dexxa. В дальнейшем, по каким-то причинам, Dexxa отказались торговать этими мышами, и Logitech не осталось ничего иного, как продавать их своими силами.

M-SAM-IBM5

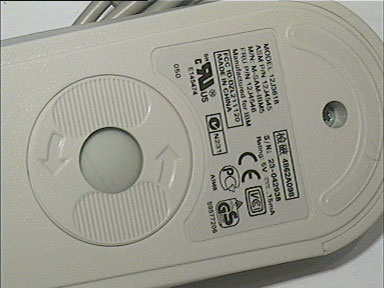

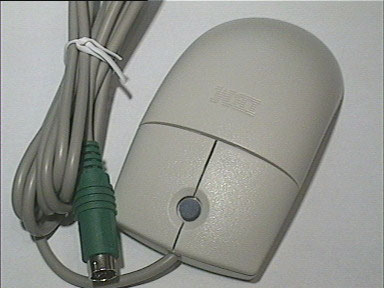

Наконец-то, дело дошло до первой достойной мыши. M-SAM-IBM5 изготавливается Logitech специально для IBM. Об этом свидетельствует и надпись на этикетке (Manufactured for IBM) и логотип IBM, выгравированный на верхней части крышки. По-своему эта мышь уникальна, а из обычных качеств хочется отметить удобные, большие, кнопки и интерфейсный кабель (длина 1.95 м) с PS/2-разъемом и небольшим фильтром. Уникальность же состоит в наличии некоей палки, именуемой Stick, вместо обычного колеса прокрутки (похож на TrackPoint в ноутбуках). В пакетике с мышкой поставляется даже дополнительный колпачок к этому органу управления. Смысл этой палки заключается в том, что вместо обычного вращения колеса прокрутки, скроллинг в окнах осуществляется при качении ее в ту или иную сторону.

Внутренности M-SAM-IBM5 соответствуют солидности выгравированного на корпусе логотипа IBM. Интерфейсный шнур соединен с печатной платой посредством разъема и оснащен еще одним фильтром, (первый находится около интерфейсного разъема). Используются микропереключатели IC DM1, а на отдельной плате, закрепленной на верхней крышке, установлен Stick. Логотип Logitech мне удалось обнаружить только на чипе, используемом в этой мышке, а вот на самой печатной плате он отсутствовал.

M-CV46 COMPAQ

Еще одна достойная мышь, но выпускаемая не с логотипом Logitech, а с логотипом COMPAQ (хотя на этикетке все равно значится Logitech). К сожалению, колесо прокрутки в M-CV46 отсутствует, но, зато, у нее целых четыре кнопки. Три из них расположены так же, как и у любой мыши, а четвертая находится под большим пальцем руки — на левой стенке крышки корпуса. Эргономика корпуса продумана прекрасно — он не слишком короткий и очень удобно располагается в руке. Интерфейсный кабель (длина 1.76 м) заканчивается разъемом типа PS/2, но, в отличие от предыдущей описанной модели (M-SAM-IBM5), никаких фильтров на нем нет.

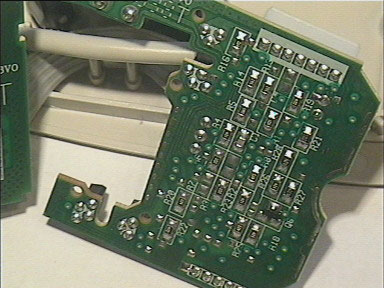

Под корпусом M-CV46 COMPAQ обнаруживается целый агрегат. Шарик упрятан в нечто, по форме напоминающее купол обсерватории, а электрическая часть смонтирована на двух печатных платах соединенных шлейфом. Интерфейсный кабель соединяется с одной из этих плат через разъем. Собственно вторая (меньшая по размерам) печатная плата служит исключительно для расположения микропереключателей трех основных кнопок под определенным углом, что обусловлено формой корпуса. На плате стоят три микропереключателя IC DM1. Микропереключатель четвертой кнопки (производства TORX) установлен на основной плате. Ну, и завершается весь этот архитектурный ансамбль логотипом Logitech на чипе и каждой из плат.

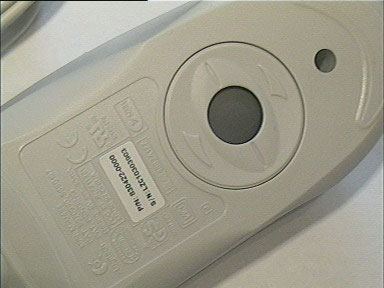

M-U48a

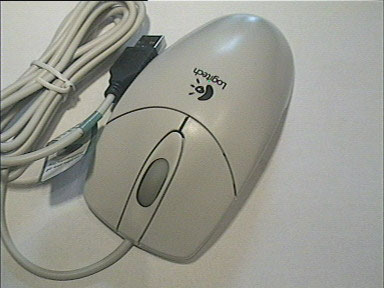

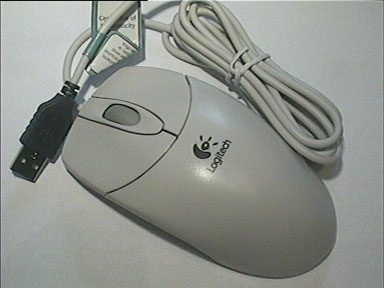

Перед нами представительница, пожалуй, самой популярной серии недорогих мышек от Logitech. Серия M-…48 сочетает в себе невысокую цену, высочайшую надежность, неплохой внешний вид и хорошо продуманный, с точки зрения эргономики, дизайн. Все эти качества и сделали ее практически "народной". M-U48a — одна из представительниц этой серии, выпускаемая под черным логотипом Logitech (Black Label OEM). Вроде ничего необычного — две кнопки, колесо прокрутки, покрытое нескользкой резиной, интерфейсный кабель (длина 1.79 м) для подключения к USB и простенький серый корпус. Ан нет — не все так просто. Чуть скошенные боковые стенки этого корпуса делают эту мышь намного более удобной в работе, чем обычные мыши (у которых боковые стенки корпуса расположены вертикально): корпуса мышек серии M-…48, намного удобнее ложатся в руку. И не забывайте про их высокую надежность.

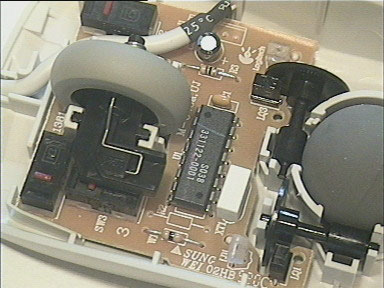

Поинтересовавшись внутренностями M-U48a, я обнаружил печатную плату с припаянным интерфейсным кабелем, что несколько меня разочаровало. Все остальное было вполне обычно — чип, три микропереключателя IC DM1 и логотип Logitech.

M-UB48

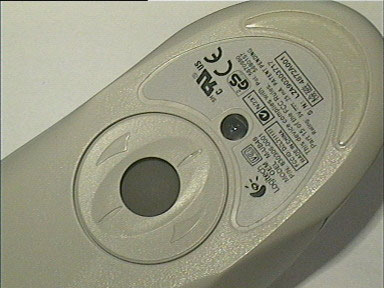

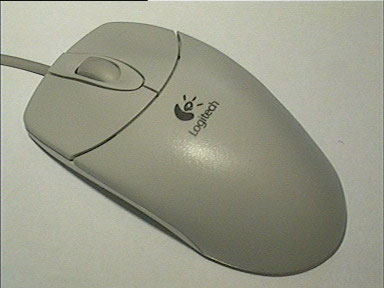

Родная сестра предыдущей модели (M-U48a), но уже покидающая прилавки магазинов. Конструкция более дорогая, но по своей сути та же: форма корпуса, USB-интерфейс, серый логотип Logitech — все то же. Из внешних различий можно отметить только гораздо более сколькую резину, покрывающую колесо прокрутки и незначительно меньшую длину интерфейсного кабеля — 1.74 м.

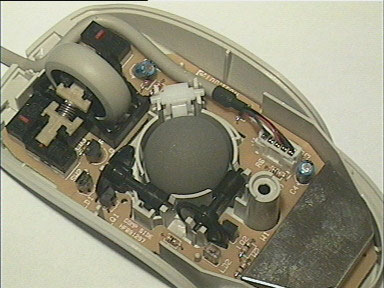

Основные отличия от M-U48a кроются внутри мыши. Микропереключатели и логотип на печатной плате такие же, как и у сестры. А вот интерфейсный кабель M-UB48 соединен с платой через разъем, да и чип Logitech не поленились накрыть экраном. Конструкция, безусловно, более дорогая, нежели в предыдущем случае, что видимо и обусловливает уход этой мыши с рынка.

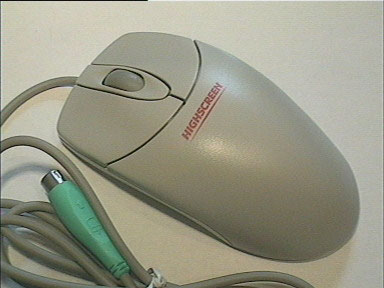

M-S48a HIGHSCREEN

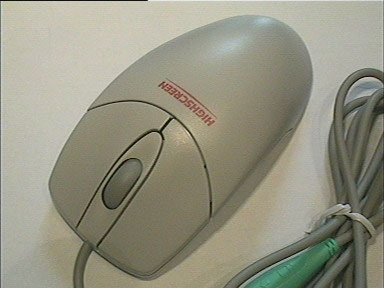

Еще одна представительница 48-й серии, но под маркой HIGHSCREEN. Дизайн корпуса такой же, как и у большинства мышей этой серии, но вместо логотипа Logitech, на верхней крышке корпуса, краснеет надпись HIGHSCREEN. Изменился лишь интерфейс — кабель длиной 1.8м заканчивается не USB, как у двух предыдущих моделей, а PS/2 разъемом. В общем, вполне обычная 48-я мышка, но для любителей PS/2 порта.

Внутренности этой модели тоже не представляют собой ничего необычного. Типичные для недорогих мышек Logitech микропереключатели IC DM1, чип с логотипом Logitech и интерфейсный кабель с разъемом.

M-S48a HP



Несмотря на принадлежность к 48-й серии, M-S48a HP значительно отличается от всей своей родни. При одинаковой, с остальными мышками этой серии, форме корпуса, отличия в дизайне заметны сразу. Верхняя крышка корпуса не просто серая, а со стальным отливом и на ней красуется серебристый логотип Hewlett-Packard. Нижняя же крышка и вовсе полупрозрачная, выполненная из дымчатого светло синего пластика. Колесо прокрутки покрыто очень качественной нескользкой резиной, а при вращении оно пощелкивает хоть и не громко, но очень отчетливо. Вот только интерфейсный кабель остался неизменным (длина 1,8 м) и заканчивается PS/2 разъемом.

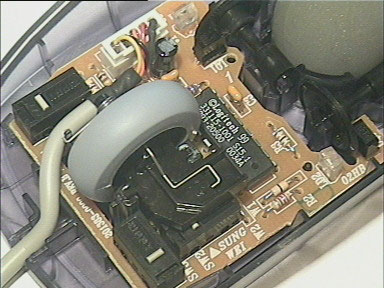

Содержимое корпуса M-S48a HP, как и внешний вид, говорит об особом подходе производителя к этой модели. Интерфейсный кабель соединен с печатной платой через разъем, что уже является хорошим тоном. В M-S48a HP установлены микропереключатели производства ZIPPY, а весь монтаж выполнен очень качественно и не вызывает никаких нареканий. Что же касается логотипов Logitech, то обнаружить их можно только на чипе и обратной стороне печатной платы. Во всех остальных случаях (и на верхней, и на нижней крышке корпуса) упоминается только Hewlett-Packard.

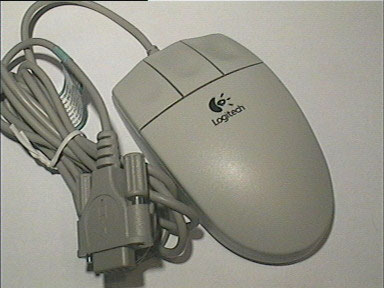

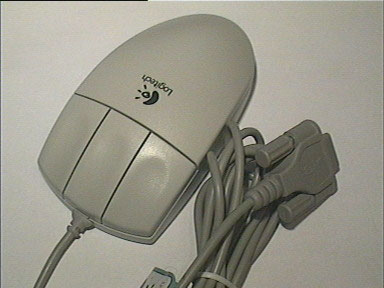

M-M35



35-я серия мышек Logitech — самые обычные трехкнопочные мыши. Ничего особо выдающегося в них нет, но качество изготовления высокое.

Описывая непосредственно M-M35 можно отметить удачные форму и размер кнопок, но неудачную форму самого корпуса мыши: мне он показался слишком коротким, а сочетание угловатости верхней кромки и его высоты, не создают комфорта при работе с мышью. M-M35 одна из немногих Logitech Black Label мышек подключаемых к COM-порту. Да-да: ее интерфейсный кабель (длина 1.9 м) заканчивается именно 9-ти контактным разъемом . Но, учитывая невысокую стоимость этой мыши ее можно рекомендовать для установки в различных учебных классах и т.д. (тем более, что там зачастую и компьютеры-то такие, что только последовательный порт и найдется).

Внутренний мир M-M35 меня приятно удивил. Вскрыв корпус, я обнаружил, что интерфейсный кабель не припаян к плате (а именно этого я и ожидал от такой простой мыши), а соединяется с ней через разъем. Удивили меня и микропереключатели: под всеми тремя кнопками были установлены Omron D2FC-F-7N. Вообще говоря, обычно микропереключатели Omron устанавливаются в коробочных версиях мышек Logitech.

M-S35 (for IBM)

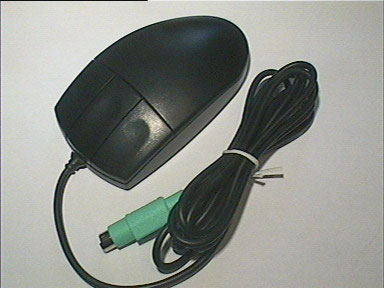

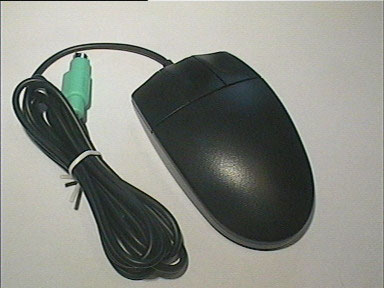

Еще одна мышь 35-й серии. Но на M-M35, M-S35 (for IBM) похожа только обводами корпуса. Да, корпус тот же, но цвет его уже другой: и сама мышь, и интерфейсный кабель — все теперь черного цвета. Нет и логотипа Logitech, на верхней крышке. На этикетке (на нижней крышке корпуса) можно обнаружить надпись "Made for IBM by Logitech", что и объясняет черный цвет корпуса и отсутствие на нем логотипа. Интерфейсный кабель (длина 1.82 м) предназначен для подключения к PS/2. Около разъема на кабеле расположен фильтр. В общем, с виду, эта мышь выглядит более солидно, чем ее родная сестричка (M-M35).

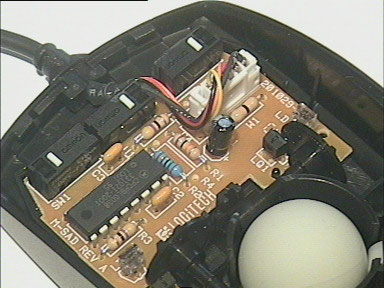

Под корпусом M-S35 (for IBM) ничего необычного нет, но, в тоже время, конструкция не удешевлена до предела, что, как мне кажется, весьма огорчило бы заказчика в лице IBM ;) Печатная плата с крупной надписью "Logitech", чип, три микропереключателя Omron D2FC-F-7N и интерфейсный кабель. На разъем для интерфейсного кабеля Logitech не поскупились. Может потому, что эта мышь достаточно давно разработана (в былые времена не халтурили :)), а может потому, что M-S35 (for IBM), это заказ могучей IBM.

M-SAS51

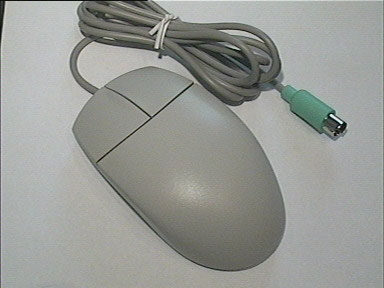

Перед нами самая примитивная мышка производства Logitech. Всего две кнопки, интерфейс PS/2 и кабель длиной 1.8 м. Но некоторым пользователям достаточно и двух кнопок, тем более, что дизайн M-SAS51 хоть прост и недорог, но отнюдь не вызывает отвращения. Симпатичные обводы корпуса, большие кнопки и, вполне обычный для мышей, светло серый цвет. Благодаря слегка скошенным боковым стенкам M-SAS51 хорошо лежит в руке, и работать с ней комфортно. Жаль только, что упоминания Logitech на ее корпусе вы не найдете. Нет его и на этикетке.

>

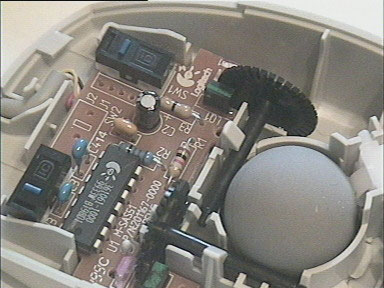

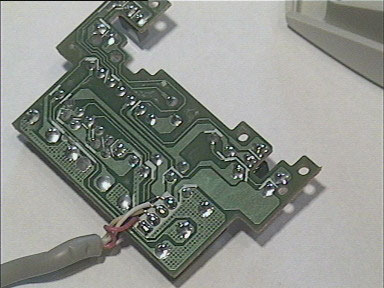

К сожалению, внутри M-SAS51 выглядит намного хуже, чем снаружи. Интерфейсный кабель припаян к плате, установлены микропереключатели IC, но это только "цветочки", характерные почти для любой дешевой мыши. Главным же недостатком M-SAS51 являются диски: количество слотов на них чрезмерно мало (их всего 36), что значительно снижает разрешающую способность этой мыши. Кстати, хочу заметить, что печатная плата проектировалась для трех кнопочной мыши: на ней предусмотрено место для установки третьего микропереключателя.



Думаю, что одиннадцати мышек, для одного обзора, достаточно, но ограничится простым их описанием, было бы несправедливо. И, теперь, я вкратце расскажу о некоторых качествах и недостатках представленных экземпляров. Начну я с удовлетворения любопытства любителей различного разгона и приведу максимальные значения частоты опроса порта для мышек с PS/2 интерфейсом.

Для изменения частоты опроса PS/2 порта я воспользовался стандартными средствами драйвера Logitech MouseWare v9.27. Контроль частоты производился при помощи утилиты "Check PS2 Rate v1.1a" из пакета программ "PS2 Rate Adjuster PLUS". Полученные мной результаты приведены в таблице:

Модель Частота, Гц
M-S62 165
S65 81
M-SAM-IBM5 151
M-CV46 COMPAQ 200
M-S48a HIGHSCREEN 159
M-S48a Hewlett-Packard 139
M-S35 (for IBM) 182
M-SAS51 200

Как видите, наилучшие результаты показала M-CV46 COMPAQ и, на удивление, самая простая, двухкнопочная мышь Logitech — M-SAS51. Наихудший же результат оказался у S65, что неудивительно если вспомнить ее происхождение и очень косвенное "родство" с Logitech.

Далее, я провел испытания мышек на ковриках с различным покрытием. Конечно, шарику, как одному из основных компонентов оптико-механической мыши, не безразлично по какой поверхности кататься. Но меня гораздо больше интересовали "ножки" мышек, ибо именно в них, чаще всего, кроется "нелюбовь" той или иной мышки к какому-либо типу коврика. Для испытания я использовал два коврика — один с тряпичным покрытием, а второй с тисненным пластиковым. Полученные результаты подтвердили предположения — практически все мышки идеально работали на пластиковом коврике и чуть хуже на тряпичном. Но, были и исключения. Так M-SAM-IBM5 тряпичный коврик понравился гораздо меньше, а M-CV46 COMPAQ он совсем не понравился — по нему она передвигалась с большим трудом. В противовес этому, мышка M-SAS51 одинаково хорошо работала как на тряпичном, так и на пластиковом коврике. Помимо замечаний о ковриках, у меня возникли и другие нарекания, а именно: интерфейсный кабель M-S35 (for IBM) недостаточно гибкий. Его чрезмерная жесткость значительно затрудняет и делает некомфортной работу с мышкой. А вот у двухкнопочной M-SAS51 другая проблема — необычно большой рабочий ход кнопок. Не могу с уверенностью сказать хорошо это или плохо (для этого необходимо поработать с ней длительный срок), но по началу раздражает.

На этом я и закончу сегодняшний первый обзор недорогих мышек. В следующих обзорах этой серии я продолжу рассматривать мыши Logitech (не думайте, что в этом обзоре я рассмотрел всю их продукцию) и, конечно же, других, не менее известных, производителей.


[ Читайте продолжение — Часть 2 ]



Мыши на тестирование предоставлены компанией Alliance
