Территория «бюджетных» мышей

Часть II — Logitech

Перед вами вторая статья из серии обзоров недорогих мышей. Речь в ней (как и в предыдущей) пойдет о продукции такого известного производителя, как Logitech. Еще раз хочу напомнить всем, что описываемые мной мыши произведены именно Logitech, и я не даром привожу такие технические данные как длины интерфейсных кабелей, фотографии печатных плат и т.п., в надежде, что это убережет вас от покупки подделок. Не думайте, что подделка является произведенной сторонним производителем копией оригинала. Вовсе нет! Чаще всего, единственно общей чертой оригинала и поддельной мыши является внешний вид. Создавая подделки, их производители экономят буквально на всем. Так, например, интерфейсные кабели обычно имеют меньшую длину и количество проводников. Ресурс устанавливаемых микропереключателей значительно меньше, нежели в оригинальных моделях. Различий может быть значительно больше и все они как вы, наверное, уже догадались, ведут к ухудшению технических характеристик мышек и другим печальным последствиям. Надеюсь, что приводимой мной информации будет достаточно, для того чтобы, при необходимости, определить: действительно ли перед вами оригинальная мышь от Logitech. А теперь, давайте продолжим рассматривать мыши этого производителя...

В сегодняшнем обзоре на суд зрителей выставляются следующие модели Logitech:

M-S48a

Начну я с мыши, лишь по воле случая, не попавшей в предыдущий обзор. Эта M-S48a является родной сестрой двух других моделей с тем же названием (HP и HIGHSCREEN) описанных ранее. Внешне, она ничем не отличается от мыши HIGHSCREEN с той лишь разницей, что на ее корпусе вообще отсутствует чей-либо логотип. Вся остальная внешность осталась без изменений — цвет, форма корпуса, кнопки и колесо прокрутки. Хотя нет: еще два различия все же есть. Интерфейсный кабель (длина 1.8 м) заканчивается не зеленым, а светло-серым разъемом PS/2 (вопреки требованиям спецификации РС99 о цветной маркировке разъемов периферийных устройств), и колесо прокрутки вращается намного тяжелее, чем у остальных мышей этой серии.

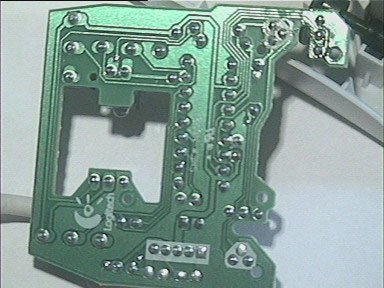

Внутренние различия M-S48a и M-S48a HIGHSCREEN тоже невелики. Печатная плата, разъем интерфейсного кабеля и расположение элементов электрической схемы идентичны. Различаются только устанавливаемые микропереключатели. Если в случае M-S48a HIGHSCREEN, это были IC DM1, то в данном случае, используются микропереключатели производства ZIPPY.

M-CQ38 (Color Label)

Перед нами представительница 38-й серии мышей, выпускаемой как в дорогом коробочном, так и в более дешевых вариантах. Конкретно эта модель (с цветным логотипом на корпусе) — ни много, ни мало, коробочный вариант мышки, но поставляемый в продажу без оригинальной упаковки. Никаких других отличий (кроме комплектации и отсутствия коробки) в данном случае нет. Описывая M-CQ38, хочу сразу обратить ваше внимание на ее корпус. Весьма оригинальной и непривычной формы, он, на первый взгляд, должен быть неудобным в работе. На деле все наоборот! Несмотря на довольно большую высоту и почти треугольную форму, данное решение дизайнеров, с точки зрения эргономики, оказалось крайне удачным. Сужающаяся задняя часть мыши удобно располагается в ладони, а небольшое углубление (на боковой стенке корпуса) под большой палец правой руки, позволяет держать ее практически без усилия.

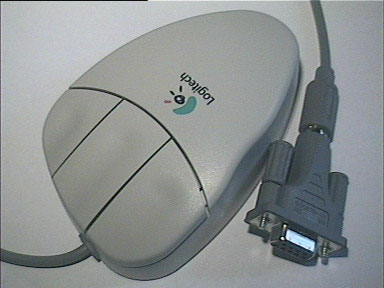

Расположение и размер трех кнопок продуманы не менее грамотно и на них, как и на боковой стенке, имеются углубления под пальцы. Темно-серый интерфейсный кабель (длина 2.04 м) заканчивается разъемом Mini-DIN, но, несмотря на то, что M-CQ38 (Color Label) поставляется в обычном полиэтиленовом пакетике, в комплект входит переходник PS/2-COM. Так что, если вы по каким-либо причинам не любите (или не можете использовать) PS/2-порт, то в данном случае у вас есть альтернатива.

Результаты вскрытия M-CQ38, в первый момент, очень меня удивили. Под удерживаемой тремя винтами крышкой корпуса я обнаружил практически пустую печатную плату: на ней стояли только три микропереключателя IC DM1, разъем интерфейсного кабеля, диски с оптоэлектронными парами и три конденсатора. Озадачило меня отсутствие чипа и других элементов. Но, подняв плату, я обнаружил и чип, и внушительное количество сопротивлений, смонтированных на ее обратной стороне. В дополнение, хочу отметить наличие, внутри корпуса этой мышки, "купола" закрывающего шарик: он предотвращает попадание пыли и грязи в оптическую систему и, тем самым, повышает надежность.

M-S38 (Black Label)

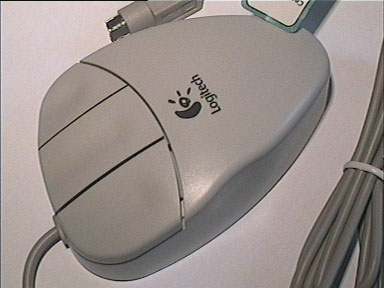

Родная сестричка предыдущей и следующей моделей из той же 38-й серии. Но, различия заметны даже при беглом взгляде на нее — это точно не коробочный вариант мыши. Форма корпуса, кнопки, углубления под пальцы — все точно такое же, как и в модели M-CQ38 (Color Label). Однако логотип уже не цветной, а черный. Интерфейсный кабель (длина 1.76 м) не темно, а светло-серый. И, хотя он и заканчивается PS/2 разъемом, но никаких переходников в комплекте (как у предыдущей модели) вы не найдете. Так что, придется вам довольствоваться PS/2 подключением безо всяких альтернатив…

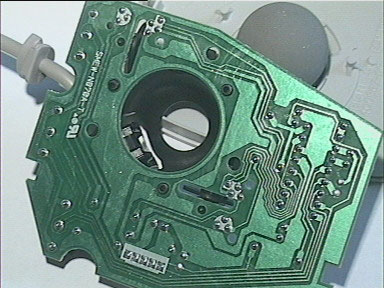

Вскрытие M-S38 (Black Label) выявило еще большие отличия от ее родной, но коробочной сестрички. Печатная плата имеет другой цвет. Три микропереключателя Omron D2FC-F-7, разъем интерфейсного кабеля, чип и все остальные элементы электрической схемы M-S38, смонтированы на одной стороне платы. Неизменным остался только защитный "купол" над шариком — этот элемент присущ всем моделям 38-й серии.

M-S38 COMPAQ

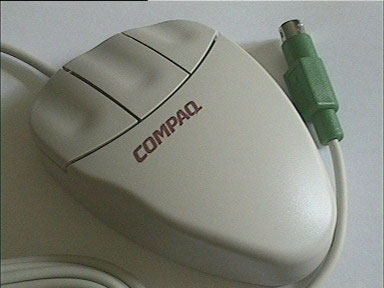

Третья сестра, из семейства 38-х :) Разница между ней и M-S38 (Black Label) минимальна. Из внешних различий, могу отметить только красную надпись COMPAQ, вместо черной надписи и логотипа Logitech и зеленый, вместо светло-серого, цвет разъема на кабеле (все по РС99). Вот и все. Интерфейсный кабель (длина 1.82 м) так же заканчивается разъемом типа PS/2 (переходника в комплекте с M-S38 COMPAQ нет), форма, и цвет корпуса не изменились и полностью соответствуют мышам 38-й серии.

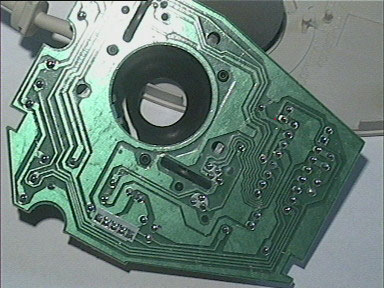

Внутренности M-S38 COMPAQ, так же, очень похожи на внутренности M-S38 (Black Label). Тот же "купол" над шариком, печатная плата и разъем интерфейсного кабеля. Изменились только микропереключатели. Вместо Omron, в данном случае, установлены IC DM1. Никаких других отличий я не обнаружил.

M-S34

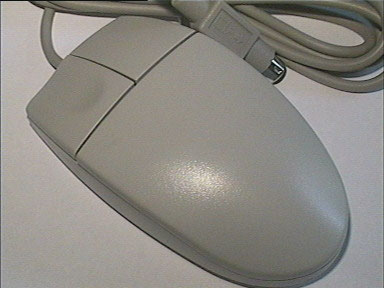

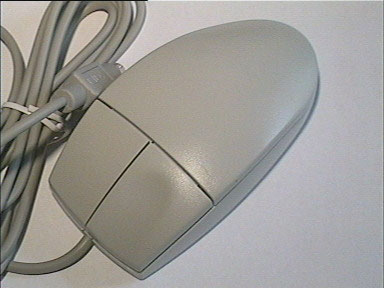

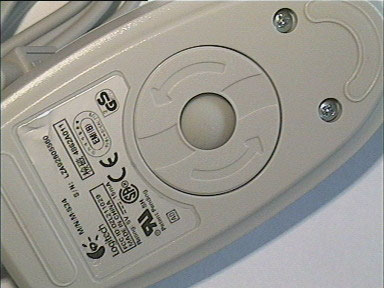

Думаю что, ненавистникам колес прокрутки и "лишних" кнопок, двухкнопочная M-S34 может прийтись по нраву, хотя все зависит от вашего вкуса и размеров руки. Лично мне эта мышь не очень понравилась угловатостью своего корпуса — его верхнюю кромку дизайнеры Logitech могли бы сделать более округлой. Но, пожалуй, это единственный ее недостаток, хотя отсутствие логотипа Logitech (как и любого другого), на верхней крышке корпуса, тоже несколько огорчает. Из плюсов же хочу отметить углубление под палец, на левой кнопке мыши, что придает немного комфортности при работе с ней. Все остальное как обычно — светло-серый корпус, интерфейсный кабель (длина 1.83 м) и PS/2 разъем, того же цвета, что и кабель.

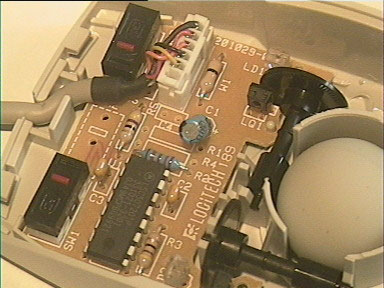

Под корпусом M-S34 скрывается печатная плата с неизменным логотипом Logitech, спроектированная под установку трех микропереключателей (для трехкнопочной мыши). На деле же, на ней установлены только два микропереключателя IC DM1. Интерфейсный кабель соединяется с платой через разъем, а высокое качество сборки (несмотря на низкую цену мыши) подчеркивает ее благородное происхождение.

M-S34 (for IBM black)

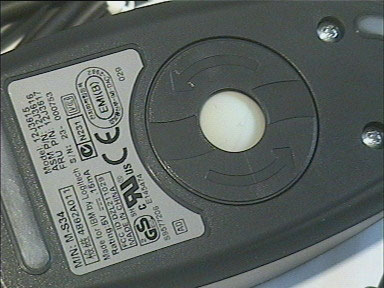

Вторая мышь 34-й серии, но выглядящая значительно лучше предыдущей. Эта M-S34 выпущена Logitech по заказу IBM, о чем свидетельствует надпись на этикетке (Made for IBM by Logitech). При той же форме корпуса, что и обычные M-S34, цвет ее уже черный, а на верхней крышке корпуса красуется синий логотип IBM. Интерфейсный кабель (длина 1.83 м) тоже черный и заканчивается темно-зеленым разъемом PS/2. В остальном же дизайн этой M-S34 ничем не отличается от других мышек этой серии, но согласитесь, что в черном корпусе она смотрится гораздо лучше своих сестричек.

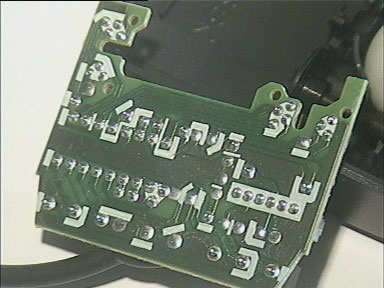

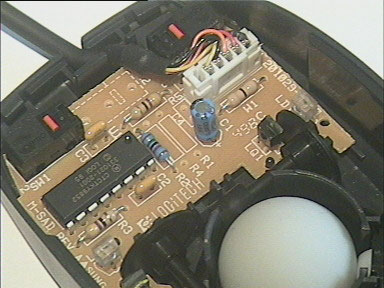

Внутренние различия по сравнению с описанной выше M-S34 незначительны. Та же, рассчитанная на три микропереключателя, печатная плата, тот же разъем на интерфейсном кабеле и такое же хорошее качество сборки. Вот только микропереключатели уже не IC, как в предыдущей мышке, а Omron D2F-F-3-7 японского производства.

M-S34 (for IBM white)

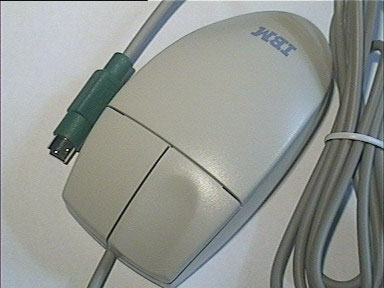

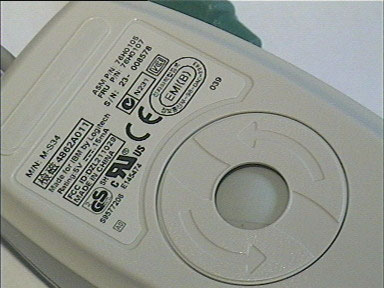

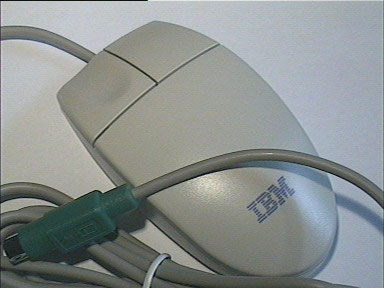

Еще одна мышь 34-й серии и, как и описанная выше, сделана она для IBM. Внешние различия этих двух мышек видны невооруженным глазом. При одинаковых цветах логотипа IBM, на верхней крышке корпуса, и PS/2 разъема на конце интерфейсного кабеля (длина 1.82 м), цвет самого кабеля и корпуса изменился. Они уже не черные, как у предыдущей M-S34 for IBM, а серые. Видимо, IBM решили разнообразить цветовую гамму заказываемых продуктов :)

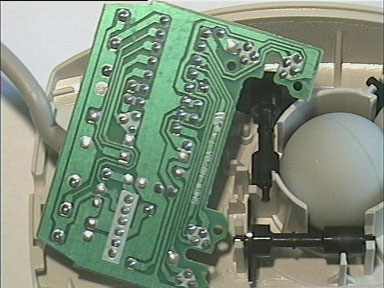

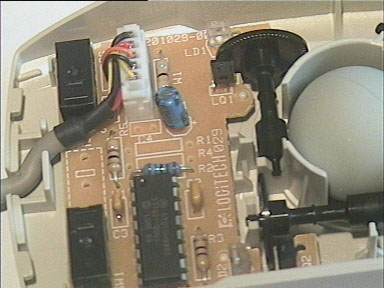

Внутренности этих двух M-S34 for IBM тоже почти одинаковы. Различия состоят только в устанавливаемых микропереключателях: если в случае мыши с черным корпусом это были японские Omron, то в случае M-S34 for IBM серого цвета, это TORX TXJ2-L00.

M-S34 COMPAQ

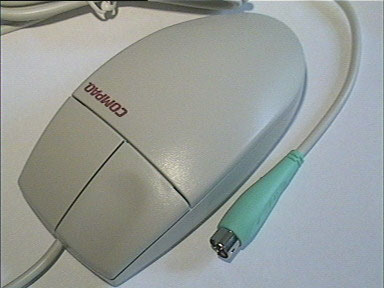

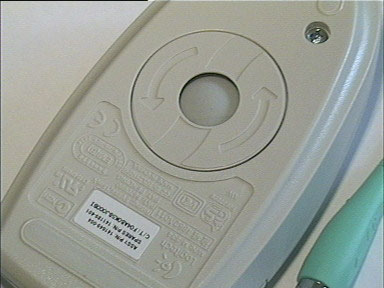

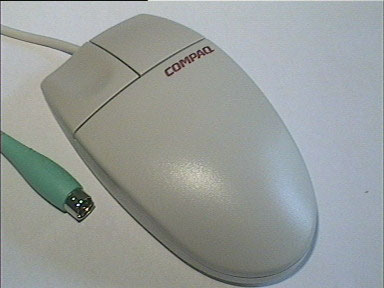

Очередная мышь серии 34, но изготовленная для такого брэнда как COMPAQ. Странно, но почему-то COMPAQ оказался самым нелюбимым заказчиком Logitech (по крайней мере, в плане этой серии мышей). Почему? Не знаю, но данная мышь оказалась самой дешевой, из всех представленных в этом обзоре 34-ок. Внешне она ничем не отличается от своих сестричек, если не считать логотипа на верхней крышке корпуса. Кнопки, интерфейсный кабель (длина 1.8 м), светло зеленый разъем PS/2 — все очень похоже на другие 34-ки. Основные же различия кроются внутри корпуса.

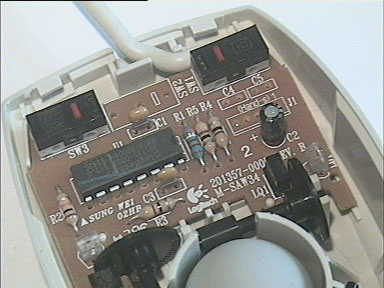

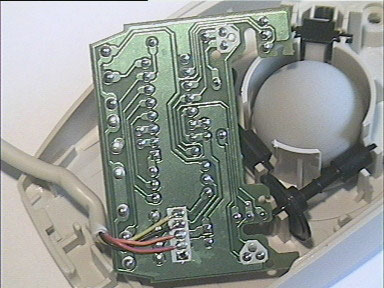

Именно вскрыв мышь, мы замечаем, что никакого следа от японских микропереключателей нет и в помине. Вместо них, в M-S34 COMPAQ, установлены IC DM1. Обнаружить разъем интерфейсного кабеля тоже не удастся, ибо кабель припаян прямо к печатной плате. Налицо значительное удешевление конструкции, и это обидно.

M-S34 AST

Я не утомил вас описанием 34-й серии? Утомил? Ну, не переживайте — M-S34 AST, это последняя описываемая мной мышь из этой серии :)

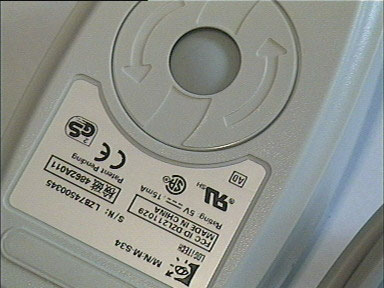

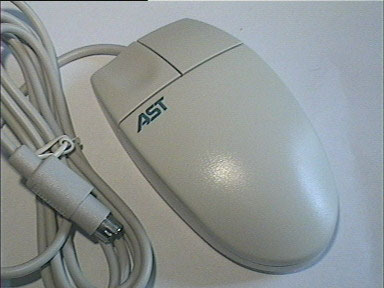

В противовес устройству, выпускаемому с логотипом COMPAQ, мыши для AST изготовлены с применением более качественных элементов и отличаются от них не только логотипом на корпусе. Так, цвет корпуса M-S34 AST уже не просто серый, а светло-серый, и на верхней крышке, под кнопками, красуется темно синий логотип AST. Интерфейсный кабель (длина 1.83 м) заканчивается не зеленым, привычным для этой серии мышей (и требуемым спецификациями), а серым PS/2 разъемом.

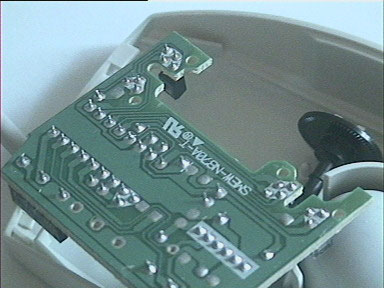

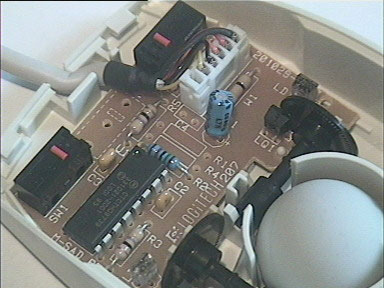

Под корпусом скрывается печатная плата с установленными на ней микропереключателями Omron D2F-F-3-7, производства Японии. Интерфейсный кабель не припаян к плате, а соединяется с ней через разъем. Как видите, внутренности M-S34 AST не очень дешевы и схожи с ее сестрой в черном корпусе, изготавливаемой для IBM.

M-BA47

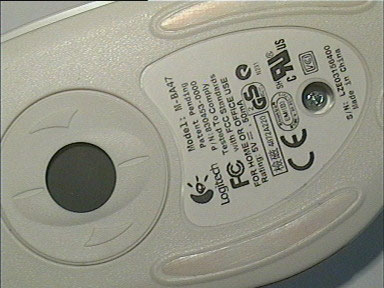

Одна из самых солидных мышей Logitech (среди недорогих, разумеется). Изумительный эргономичный дизайн белого глянцевого корпуса, наличие четырех кнопок и невысокая цена, делают M-BA47 практически идеальным выбором для домашнего использования. Форма корпуса и расположение четвертой кнопки, точно такие же, как и у 46-й серии, но в данной мышке уже присутствует колесо прокрутки. Помимо этого, наличие обрезиненных боковых стенок корпуса создает необычайную комфортность при работе с ней. Интерфейсный кабель серого цвета (длина 1.75 м), заканчивается USB разъемом. К сожалению, переходник USB-PS/2 в комплекте с мышкой не поставляется.

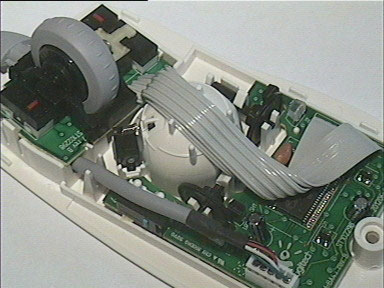

Внутренности M-BA47 так же сложны, как и в случае с M-CV46. Две печатных платы соединяются жестким шлейфом, а шарик закрыт "куполом". На одной из плат установлены три микропереключателя IC DM1 и оптоэлектронная пара для колеса прокрутки. На второй находятся все остальные элементы электрической схемы мыши, включая разъем интерфейсного кабеля и микропереключатель ZIPPY, для четвертой кнопки. Монтаж выполнен очень качественно и не позволяет усомниться в надежности устройства.

M-BD69

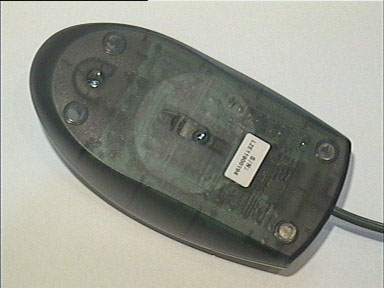

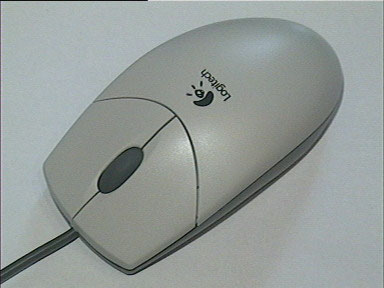

Не так давно, я уже описывал эту мышь в отдельном обзоре, но для тех, кому лень его изучать, я все же вкратце опишу ее сейчас. Итак, M-BD69 явилась первой недорогой оптической мышью, поставляемой в полиэтиленовом пакетике (до нее все оптические мыши Logitech выпускались только в коробочных вариантах). По форме корпуса она напоминает мыши 48-й серии, и нижняя часть корпуса выполнена из такого же полупрозрачного, дымчатого, пластика, что и у M-S48a, выпускаемой с логотипом Hewlett-Packard. Вот только цвет этого пластика уже не светло-синий, а красный и через него можно наблюдать за рабой оптической системы. Верхняя крышка корпуса светло-серая с черным логотипом Logitech. Темно-серый интерфейсный кабель (длина 1.85 м) заканчивается USB разъемом, но для тех, у кого нет этого порта, в комплекте поставляется светло-зеленый USB-PS/2 переходник.

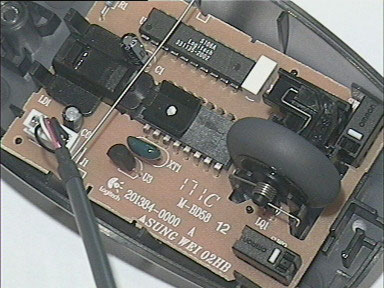

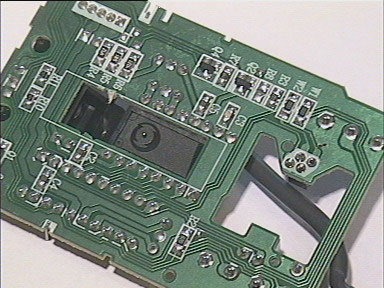

Вскрыв M-BD69, вы обнаружите печатную плату внушительных размеров с набором чипов и крепежом оптической системы. В мышке установлены три микропереключателя Omron D2FC-F-7N, а интерфейсный кабель соединяется с платой через разъем.

Вот, пожалуй, и все, что можно вкратце рассказать об этой мышке. Надеюсь, что к моменту публикации этого обзора она уже появится на наших прилавках…

Удовлетворяя потребности любителей разгона, как и в предыдущем обзоре, я провел эксперимент по изменению частоты опроса PS/2 порта, для мышек имеющих возможность PS/2 подключения. Методика осталась прежней: для изменения частоты опроса PS/2 порта использовались стандартные средства драйвера Logitech MouseWare v9.27, а контроль частоты осуществлялся утилитой "Check PS2 Rate v1.1a" из пакета программ "PS2 Rate Adjuster PLUS". Полученные мной результаты приведены в таблице:

Для испытания мышиных "ножек" я, как и в предыдущем обзоре, использовал два коврика. Один с тряпичным покрытием, а второй с тисненным пластиковым. Как и следовало ожидать, на тряпичном покрытии практически все мыши чувствовали себя несколько хуже, чем на пластиковом. Исключение составили лишь две модели: M-BA47, на тряпичном покрытии, показала себя намного хуже остальных мышек, а вот M-S48a, наоборот, одинаково хорошо вела себя на любом из двух ковриков.

Оценивая же гибкость интерфейсного кабеля, хочу отметить три модели. Это M-S34 COMPAQ, M-CQ38 Color Label и M-S38 Black Label. Кабели этих мышек оказались наиболее гибкими и, следовательно, удобными в работе.

На этом мыши от Logitech у меня закончились (пока закончились ;)) и, наверное, вы ждете от меня каких-то итоговых выводов, по этому брэнду. Но, никаких выводов я тут делать не буду, ибо этот материал был задуман не как сравнительный тест. Цель этого материала ознакомить вас с широким спектром именно недорогих мышек. Быть может (и я на это надеюсь), это поможет вам найти оптимальное решение при выборе мышки для дома, рабочего места, клуба и т.п. Но, не торопитесь! В следующих обзорах этой серии, я продолжу описание недорогих мышей, но уже от других производителей.

[ Читайте продолжение — Часть 3 ]
