VideoMate U3 — вариант компактного DVB-T тюнера под USB 2.0 от Compro Technology

Хорошо выраженная мысль
звучит умно на всех языках.
Джон Драйден

Несмотря на то, что с момента официального утверждения частот для цифрового телевизионного вещания прошёл уже год, формат DVB-T (Digital Video Broadcasting-Terrestrial) в России пока не получается назвать широко распространённым. Тем не менее, добавление к трём городам, изначально входящим в рамки федеральной тестовой программы (Москва, Санкт-Петербург и Нижний Новгород), уже добавились Владивосток и Челябинск. Не за горами пробное вещание и в других регионах страны. В связи с этим, количество DVB-T моделей на российском рынке компьютерных TV-тюнеров понемногу начинает расти в отличную от нуля сторону. Да, окончательный переход на цифровое телевидение в России планируется к 2015 году, однако законы рынка уже предоставляют желающим приобщиться к последним веяниям технического прогресса свободу выбора. Компанию Compro Technology можно считать своего рода первопроходцем, гибридный Compro VideoMate DVB-T300 стал одним из первых реально доступных в российской продаже тюнеров с поддержкой DVB-T. Как известно, одной моделью в линейке производители, чаще всего, не ограничиваются, так что со временем к гибридному PCI-тюнеру закономерно добавилось USB 2.0 устройство с поддержкой одного лишь цифрового режима. Звучные названия сотрудники маркетингового отдела Compro Technology оставили конкурентам, ограничившись использованием заглавных букв латинского алфавита и цифровых индексов. Формально VideoMate U3 принадлежит к тому же классу, что и аналоговый U880, то есть к семейству так называемых Pen Driver Size устройств.

Особенности стандарта DVB-T и его перспективы в России описаны в обзоре Twinhan VisionDTV USB-Ter VP-7041. Кроме того, этой тематике посвящены следующие наши материалы:

Комплект поставки

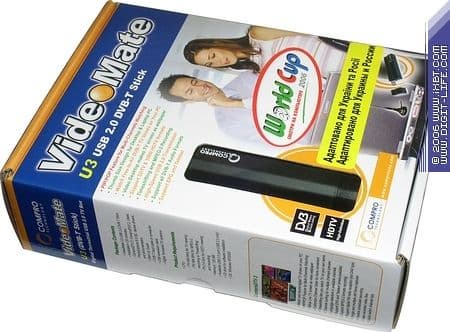

Компактность тюнера сказалась на размерах упаковки. Дизайн с использованием фирменно бело-оранжевой цветовой гаммы и прозрачным окном аналогичен оформлению коробки U880.

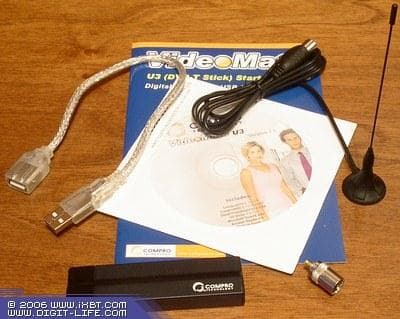

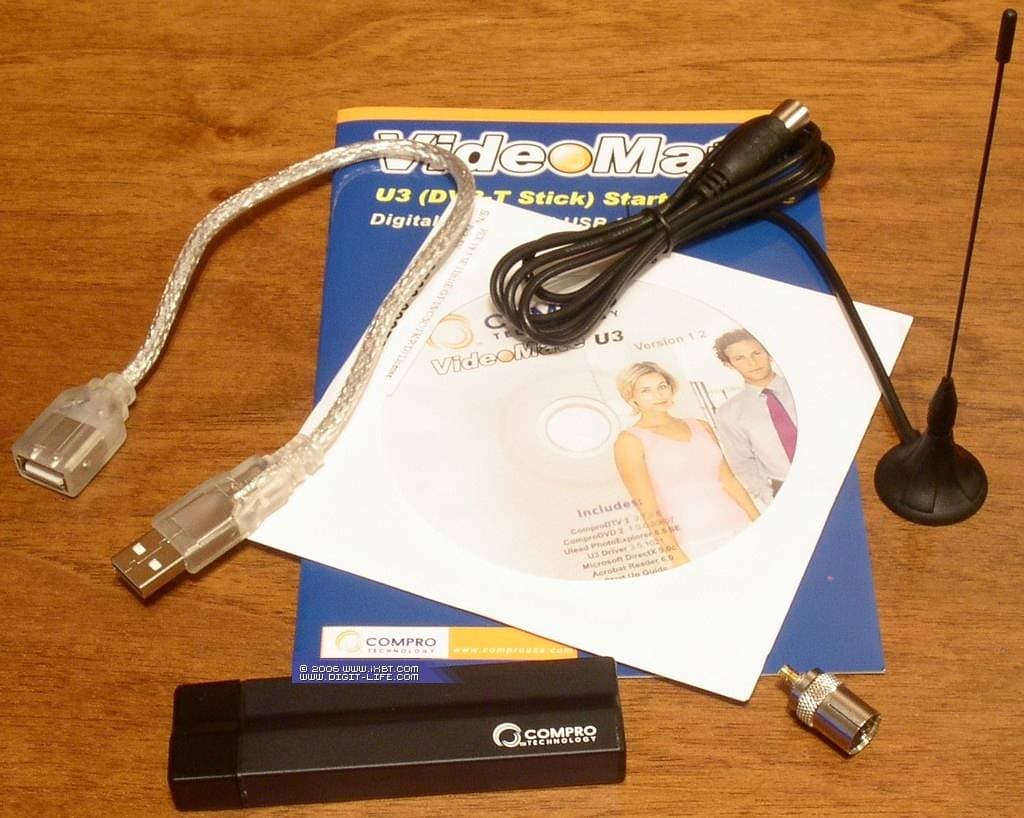

Тюнер прижат к окошку пластиковой формой, под которой находятся:

  • Антенный переходник под разъём IEC
  • Внешняя антенна DVB-T
  • Экранированный удлинительный кабель USB 2.0
  • CD с драйверами и программным обеспечением
  • Руководство по эксплуатации тюнера

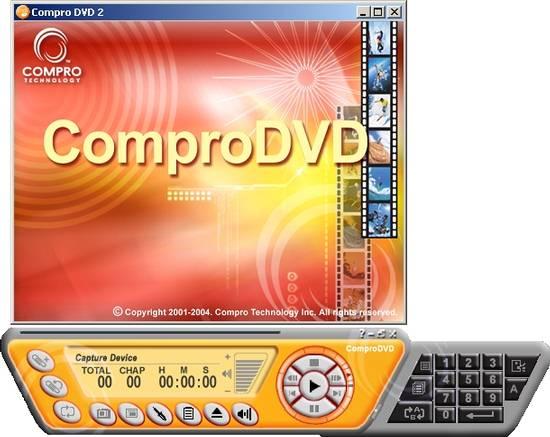

Как и U880, U3 комплектуется фирменным DVD-проигрывателем ComproDVD 2

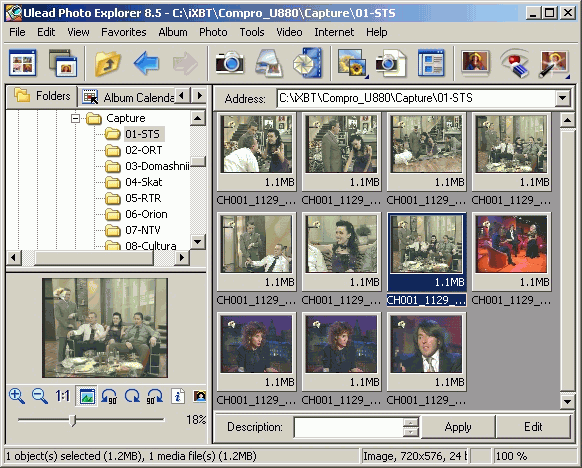

и программой Photo Explorer 8.5 SE от Ulead Systems.

Серийный номер Ulead Photo Explorer 8.5 SE указан на конверте с диском.

Конструкция и спецификации

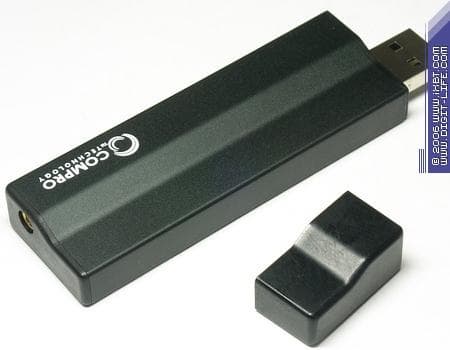

U3 размещается в том же напоминающем зажигалку корпусе, что и U880, отличаясь только цветом (угольно-чёрный вместо серебристого). В отличие от аналогового собрата, пластмассовая крышка не имеет заметной цветовой разницы с корпусом. Кроме того, отсутствует светодиод рядом с антенным разъёмом.

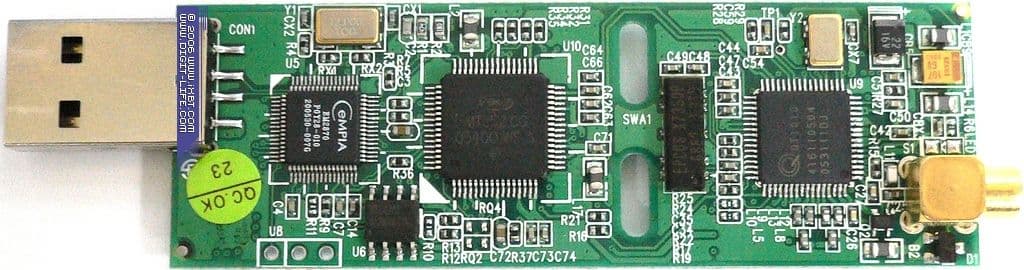

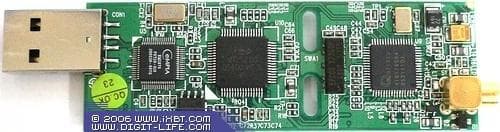

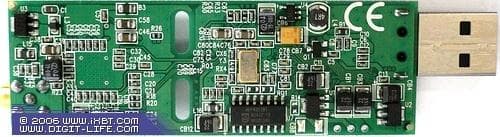

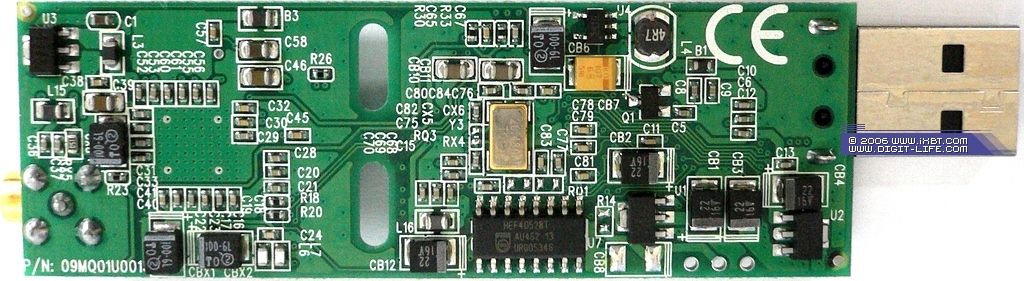

Элементная база VideoMate U3 достаточно нетривиальна.



За приём сигнала отвечает полупроводниковый ВЧ-блок QT1010 от Quantek. Интересно, что данный приёмник способен работать и с аналоговым телевидением, так что будем ждать появления соответствующих устройств, оснащённых этим селектором.

На тюнере установлен распространённый COFDM демодулятор MT352 производства Zarlink Semiconductor Inc.

Ещё одной новинкой является USB 2.0 контроллер EM2870 от EMPIA Tecmology Inc., предназначенный для работы в DVB-T устройствах.

Спецификации Compro VideoMate U3:

  • Размеры 90×26×11 мм
  • Вес 40 г
  • Тюнер работает в диапазоне 48,25-863,25 МГц
  • Полоса пропускания — 6 (NTSC), 7/8 (PAL) МГц
  • Программное декодирование MPEG-2
  • Многооконные режимы воспроизведения файлов PIP (Picture in Picture)/POP (Picture on Picture)
  • Режим отложенного просмотра TimeShift
  • Планировщик записи с включением компьютера из режимов Standby (S3) и Hibernate (S4)
  • Многоканальный предварительный просмотр
  • Индивидуальные настройки цветности, яркости, контраста и чёткости для каждого канала
  • Поддержка EPG
  • Поддержка субтитров
  • Поддержка MPEG2 HDTV (1080i / 720p)
  • Поддержка списка избранных каналов
  • Быстрое переключение каналов
  • Поддержка видеоизображения на поверхности рабочего стола
  • Поддержка Windows XP/Windows XP Media Center Edition

Конфигурация тестового компьютера

  • Процессор AMD Athlon 64 4000+
  • Материнская плата ASUS A8N SLI Deluxe (чипсет NVIDIA nForce4 SLI)
  • Оперативная память 1 ГБ
  • Видеокарта HIS IceQ RADEON X1600 PRO Turbo
  • Жесткий диск WD Caviar SE WD1600JD 160GB SATA
  • Операционная система Windows XP Professional (SP2) ENG

Подключение и настройка

Источником DVB-T сигнала выступал передатчик ООО «ОКТОД», вещающий в тестовом режиме на 34 телевизионном канале. Антенны установлены на мачте высотой 150 м, расположенной в районе Хорошево — Мневники г. Москвы по адресу: ул. Демьяна Бедного, 24. Тестирование проводилось на ул. генерала Глаголева (район станции метро «Октябрьское поле»). Приём осуществлялся на внешнюю антенну из комплекта.

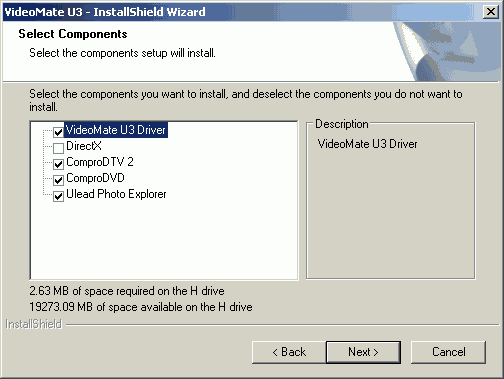

Установочное меню традиционно лаконично и представляет собой выбор устанавливаемых компонентов.

После установки получаем устройство VideoMate U3 в разделе Sound, video and game controllers.

В системном трее появляются иконки планировщика и резидентной программы для работы с отсутствующим в нашем случае пультом ДУ. Издержки унификации.

В процессе тестирования использовались драйвер версии 3.5.1021 и программа ComproDTV 2.7.0.6.

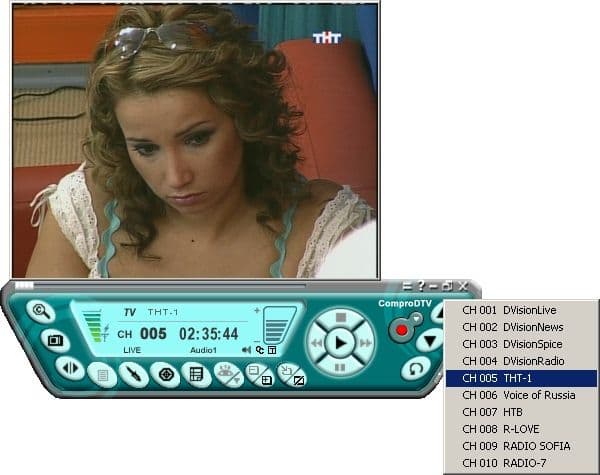

Интерфейс ComproDTV 2 выдержан в одном стиле с остальными программами, используемыми с тюнерами этого производителя. Заметными на первый взгляд отличиями от Compro PVR 2 являются зелёный цвет панели и индикатор уровня сигнала. ComproDTV 2 имеет поддержку нескольких языков интерфейса, в том числе, русского.

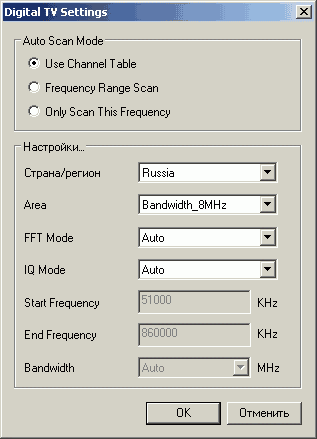

Кнопка Digital TV Settings в меню Канал вызывает настройки поиска. В отличие от программ многих производителей, ComproDTV 2 предоставляет пользователю возможность тонкой настройки параметров сканирования. Поиск возможен по региону, заданному диапазону и в пределах одной частоты

Выбор России привёл к успешному результату.

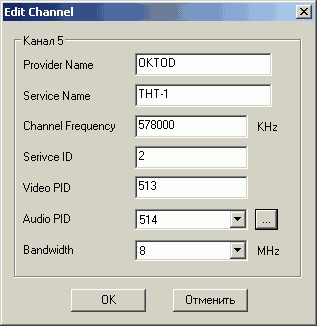

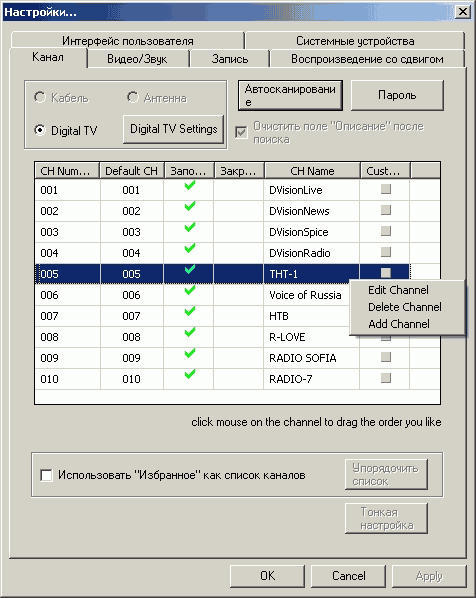

Имеется ручная установка параметров для каждого канала, в том числе значений VPID (Video Program Identification) и APID (Audio Program Identification), использующихся для идентификации станций при передаче нескольких каналов на одной частоте.

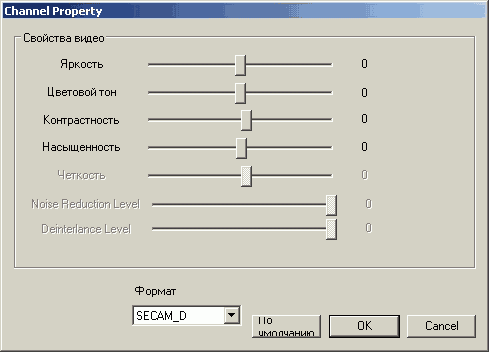

Индивидуальная настройка яркости, контраста, цветности, оттенка и чёткости для каждого канала практически не встречается в программах для работы с DVB-T тюнерами.

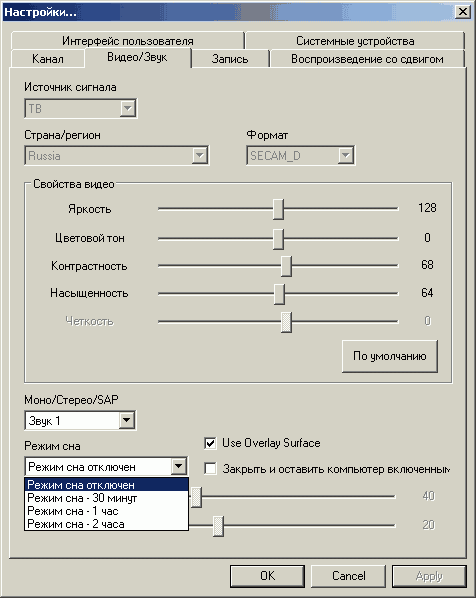

Общие настройки яркости, контраста, цветности, оттенка и чёткости находятся в разделе Видео/Звук. Настройка Mono/Stereo/SAP позволяет выбрать звуковую дорожку (при наличии нескольких вариантов).

Опции записи при работе с MPEG2-потоком в формате DVB-T недоступны. Изменению подвержено только время буфера в режиме отложенного просмотра Timeshift.

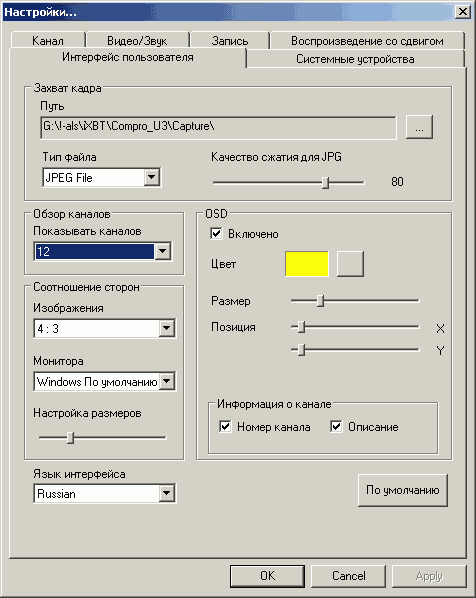

В разделе Интерфейс пользователя можно настроить размер, цвет и расположение экранного меню, выбрать формат захвата кадров (BMP и JPEG) и размер матрицы для режима предварительного многоканального просмотра. Опция Настройка размеров отвечает за масштабирование изображения при просмотре. Владельцам LCD-мониторов предоставляется возможность оценить настройку пропорций полноэкранного режима.

Дополнительные возможности

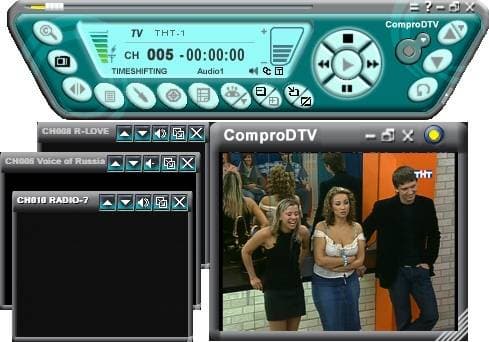

В последних версиях ComproDTV 2 разработчики творчески подошли к возможности передачи нескольких каналов на одной частоте в формате DVB-T. Для таких каналов в программе реализован полноценный многоканальный просмотр (!). При этом в одном из окон возможен не только просмотр, но и запись/режим отложенного просмотра Timeshift.

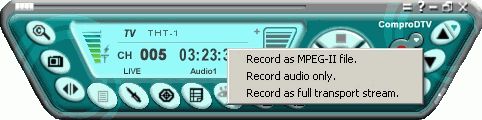

Поддерживается запись программного потока (Program Stream), транспортного потока (Transport Stream), содержащего дополнительную сервисную информацию, и звука. При этом запись аудио осуществляется в формате MP3 (!).

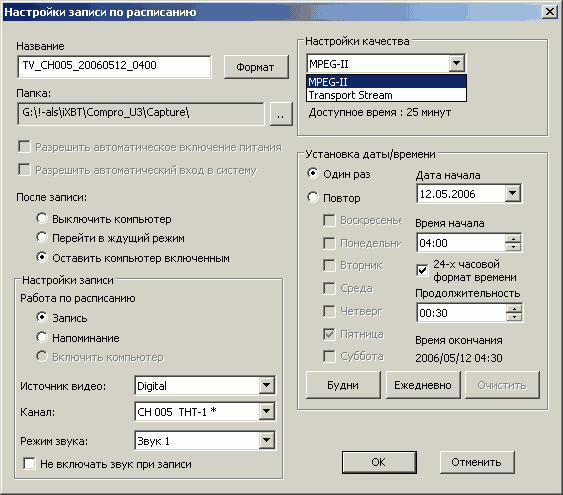

Планировщик поддерживает отключение компьютера и переход в ждущий режим после окончания запланированного задания.

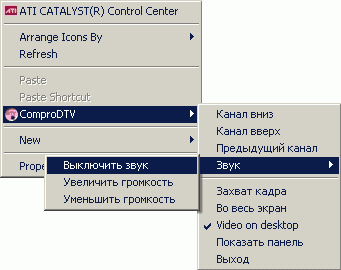

Очень оригинально организовано управление программой в режиме вывода видеоизображения на поверхность рабочего стола. В системное контекстное меню добавляется соответствующий пункт, позволяющий обойтись без панели управления, значка в системном трее и прочих ухищрений.

Качество

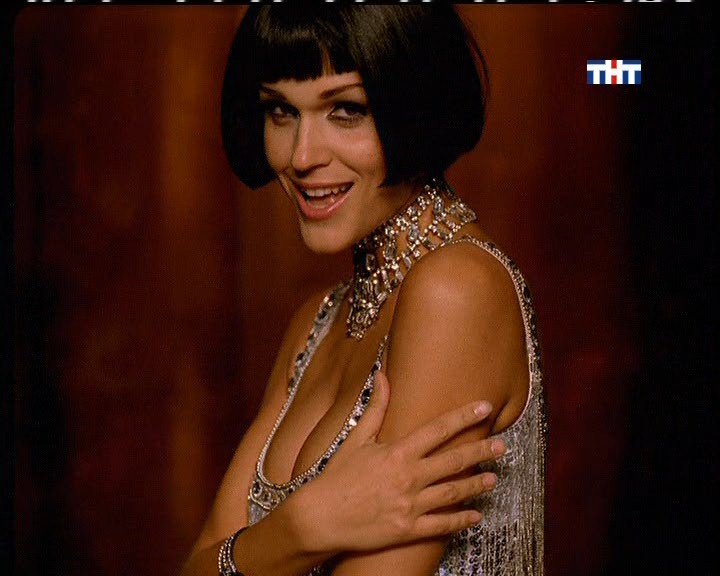

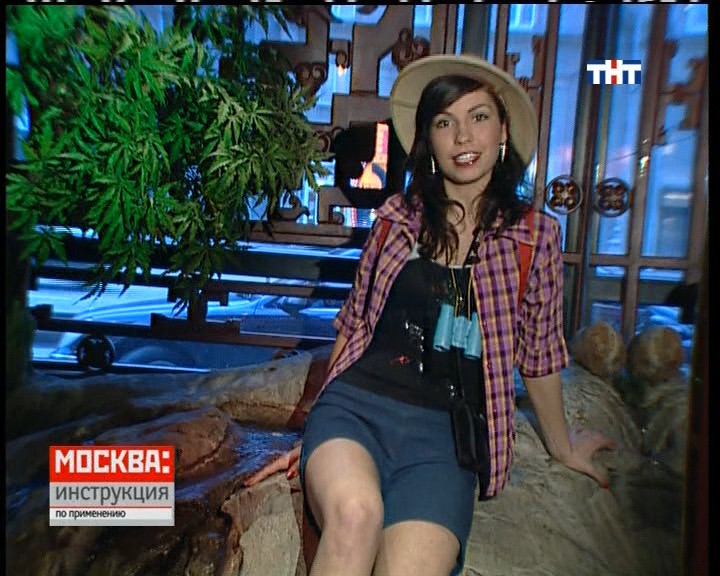

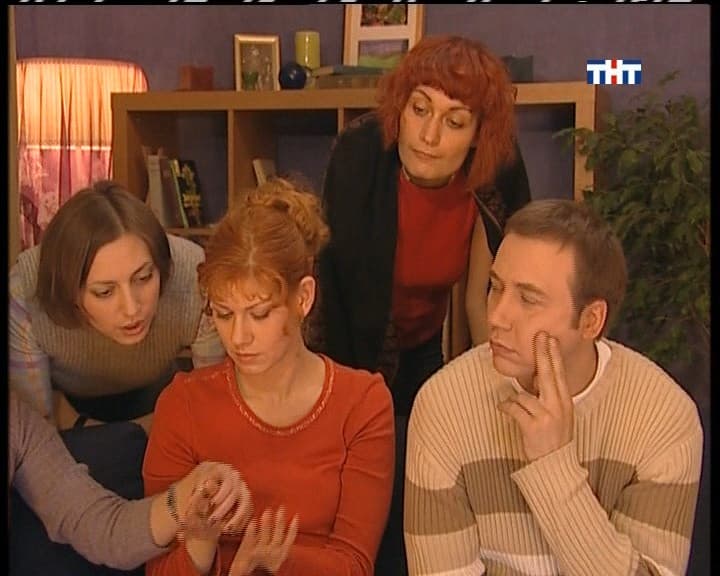

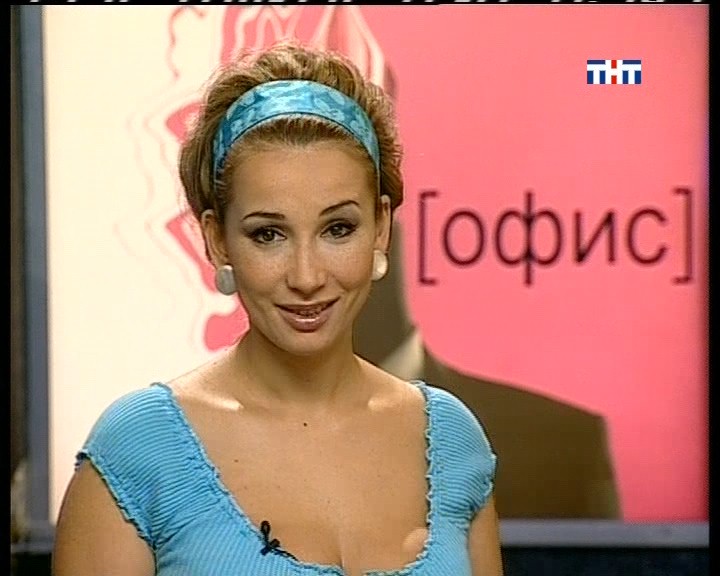

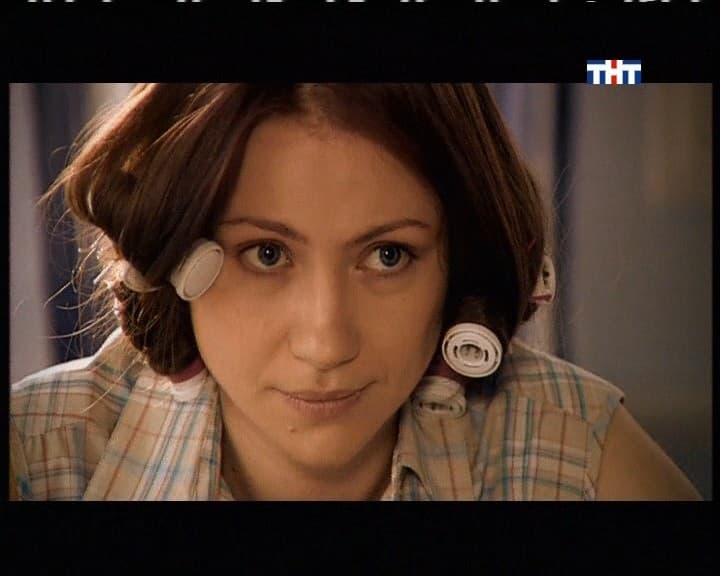

В процессе тестирования индикатор уровня сигнала на панели находился в районе 80%. Артефактов MPEG-компрессии и эффекта «подтормаживания» изображения не наблюдалось. Однако напомним, что показания, выдаваемые программами, могут не совпадать с реальными результатами работы.

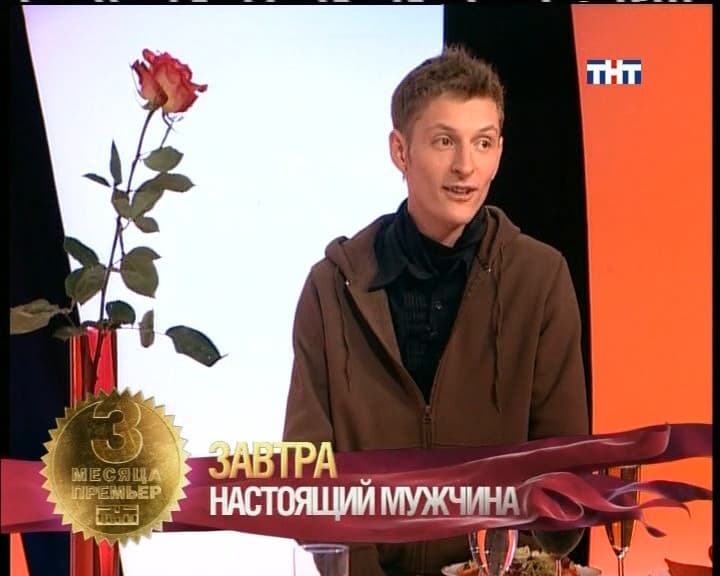

Стандарт DVB-T позволяет транслировать передачи с максимальными битрейтами, позволяющими реализацию телевидения высокой чёткости (1080i/720p). В настоящее время ООО «ОКТОД» транслирует канал ТНТ с общим постоянным битрейтом 3800 Кбит/с, параметры звука при этом составляют 64 Кбит/с, 48 кГц.

Записанный видеофрагмент продолжительностью 5 секунд доступен по следующей ссылке.

Рассинхронизации изображения и звука в процессе тестирования отмечено не было. В отличие от U880, нагрев устройства при работе нельзя назвать заметным.

Выводы

Плюсы

  • Хорошая чувствительность
  • Компактный размер
  • Режим отложенного просмотра TimeShift
  • Возможность одновременного просмотра каналов, передаваемых на одной частоте
  • Многооконные режимы воспроизведения файлов PIP (Picture in Picture)/POP (Picture on Picture)
  • Многоканальный предварительный просмотр
  • Индивидуальные настройки цветности, яркости, контраста и чёткости для каждого канала
  • Поддержка EPG
  • Поддержка субтитров
  • Поддержка MPEG2 HDTV (1080i / 720p)
  • Поддержка списка избранных каналов
  • Возможность вывода видеоокна без рамки
  • Оригинальный режим вывода видеоизображения поверх рабочего стола
  • Возможность отключения компьютера после завершения записи
  • Поддержка Windows XP Media Center Edition
  • Поддержка русскоязычного интерфейса

Минусы

  • Отсутствие пульта ДУ

Благодаря функциональному ПО, обладающему оригинальными возможностями, и хорошей чувствительности, Compro VideoMate U3 способен составить достойную конкуренцию AVerTV DVB-T Volar, несмотря на оригинальный внешний вид и низкое энергопотребление последнего. Окончательный выбор оставим на суд потенциальных покупателей. Отметим лишь, что ценовая политика Compro Technology всегда отличалась определённой демократичностью.



Средняя текущая цена (количество предложений) Compro VideoMate U3 в московской рознице: Н/Д(0)



Выражаем благодарность компании «Compro Technology»
за предоставленный на тестирование тюнер





26 июня 2006 Г.
