Российский моноблок «Таволга»


В период становления и активного развития IT-бизнеса в России, когда все китайские производители мечтали выйти на наш рынок, у нас было огромное количество собственных компаний, которые производили под своими брендами и настольные ПК, и ноутбуки, и серверы. Конечно, подавляющее большинство российских компаний под производством понимало лишь сборку компьютеров. Однако, была компания, которая даже стала производить свои собственные материнские платы для настольных ПК. Что же касается российских ноутбуков, то, конечно же, никто их не разрабатывал и не производил в России. У китайских OEM/ODM-производителей закупалась готовая платформа, которая дособиралась (устанавливалась память, процессор и накопитель) уже в России и на которую клеился соответствующий шильдик. Причем крупные игроки рынка позволяли себе даже заказать наклейку шильдиков в Китае. И нередко можно было увидеть в продаже один и тот же ноутбук с логотипами разных российских компаний.

Однако, те далекие времена расцвета IT-бизнеса в России давно уже канули в Лету. Российских производителей компьютерной техники можно пересчитать по пальцам и ориентируются они, в основном, на корпоративный сегмент рынка. Но даже в корпоративном сегменте российского рынка львиная доля принадлежит, конечно же, зарубежным производителям. Впрочем, сегодня, в условиях кризиса и федеральной программы по импортозамещению, у отечественных производителей есть реальный шанс исправить эту ситуацию и увеличить свое присутствие на нашем рынке.

Одной из крупнейших российских IT-компаний является компания «Т-Платформы», которая специализируется на разработке и производстве суперкомпьютеров и является поставщиком полного спектра решений и услуг для высокопроизводительных вычислений. Компания основана в 2002 году, ее центральный офис расположен в Москве, а региональные штаб-квартиры в Ганновере (Германия) и Тайбее (Тайвань).

Впрочем, суперкомьютерами не ограничиваются интересы компании «Т-Платформы». Совсем недавно компания анонсировала моноблок «Таволга», ориентированный на СМБ-сегмент рынка. Причем этот моноблок разработан в России.

Естественно, возникает вопрос — а что означает такое название? Вообще, таволга — это название лекарственного растения, которое встречается в средней полосе России. Но в данном случае никакой ассоциации с лекарственным растением, конечно, нет. Просто само слово таволга, если можно так выразится, очень русское на слух (во всяком случае, так показалось специалистам компании «Т-Платформы»). Кроме того, оно не так часто употребляется и «не избито». И это русское слово в компании «Т-Платформы» решили использовать в качестве торговой марки для различных пользовательских устройств, которыми компания собирается расширять линейку продукции, начиная с текущего года.

Как нам пояснили в компании «Т-Платформы», «не хотелось придумывать очередное безликое латинизированное название, обычно ассоциирующееся с IT, или аббревиатуру. Нам хотелось, чтобы название было узнаваемо русским, а не псевдо-западным, мелодичным и при этом не банальным – вот так из множества вариантов выбрали Таволгу».

На сегодняшний день моноблок производится на Тайване, однако в планах компании наладить полный цикл производства именно в России. Причем полный цикл производства может быть обеспечен уже к концу 2016 года. Конечно, это не означает, что все компоненты будут производиться у нас (это было бы просто утопией). И такие компоненты, как матрица, память процессор, накопитель, да и все остальные элементы будт закупаться зарубежом. Речь идет лишь о сборке, производстве материнских плат и элементов корпуса. Причем для производства материнских плат и корпуса не планируется строительство нового завода. Планируется задействовать уже существующие заводы на территории России. Саму основу печатной платы (без каких-либо напаянных на текстолит компонентов) также нет смысла производить в России, так как достаточно дешевой она будет только при очень больших объемах, которые может обеспечить только глобальный рынок, поэтому основу плат планируется закупать. Однако монтаж компонентов, то есть производство собственно системной платы, будет производиться в России. В России существует около десяти фабрик, которые могут производить такие платы и с некоторыми из них компания «Т-Платформы» уже ведет переговоры.

Итак, рассмотрим моноблок «Таволга» более подробно.

Комплектация и упаковка

В нашем варианте речь идет об инженерном сэмпле моноблока «Таволга», поэтому говорить о комплекте поставки и упаковке мы не можем.

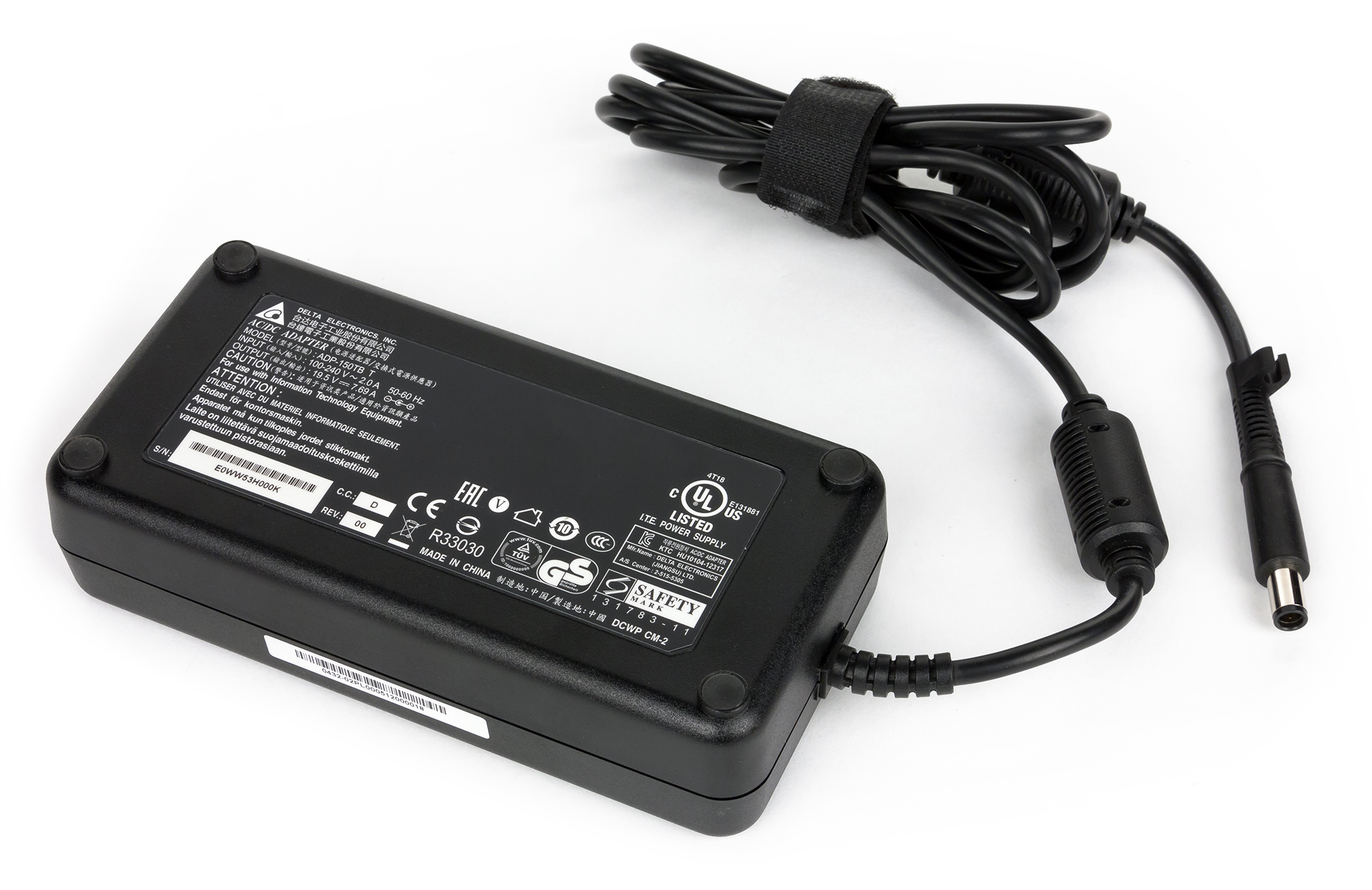

Отметим лишь, что, кроме самого моноблока, в комплект поставки входит адаптер питания мощностью 150 Вт (19,5 В, 7,69 А).

Конфигурация

Как следует из информации на сайте производителя, конфигурация моноблока может быть различной. Отличия заключаются в модели процессора, объеме оперативной памяти, конфигурации подсистемы хранения данных и даже в наличии или отсутствии дискретной видеокарты.

Спецификация моноблока «Таволга», который был у нас на тестировании, приведена в таблице.

Моноблок «Таволга»
Процессор Intel Core i5-5287U
Чипсет N/A
Оперативная память 4 ГБ DDR3L-1600 (два модуля SK Hynix HMT425S6CFR6A-PB )
Видеоподсистема Intel Iris Graphics 6100
Экран 21,5 дюйма, 1920×1080, IPS, не сенсорный
Звуковая подсистема Realtek ALC662
Накопитель 1 × SSD Kingston RBU-SNS8100S3128GD1 (разъем M.2)
1 × HHD WDC WD5000LPVX-22V0TT0 (500 ГБ, 5400 об/мин, SATA-III)
Оптический привод нет
Картовод SD/SDHC/SDXC/MMC/MS
Устройство чтения смарт-карт есть
Сетевые интерфейсы Проводная сеть 2×Realtek PCIe GBE
Беспроводная сеть Realtek 8821AE (802.11b/g/n/ac)
Bluetooth Bluetooth 4.0
Интерфейсы и порты USB (2.0/3.0) 1/3
DisplayPort есть
HDMI 1.4 есть (выход)
RJ-45 2
аудиовыход есть
аудиовход есть
разъем для наушников и микрофона есть
Оптический порт S/PDIF есть
Веб-камера есть
Микрофон есть
Колонки Стереофонические динамики (2×2,5 Вт)
Габариты 531×353×160 мм
Масса без блока питания 5,6 кг
Адаптер питания 150 Вт (19,5 В, 7,69 А)
Операционная система Windows 8.1 (64-битная)

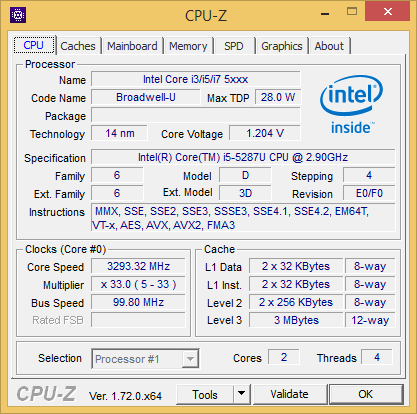

Итак, как видно по спецификации моноблока, в его основе классическая ноутбучная платформа на базе новейшего мобильного процессора пятого поколения Intel Core i5-5287U. Это двухъядерный процессор (четыре логических ядра с учетом технологии Hyper Threading) с номинальной тактовой частотой 2,9 ГГц, которая в режиме Turbo Boost может повышаться до 3,3 ГГц. Размер кэша L3 составляет 4 МБ, а TDP — 28 Вт.

В этот процессор интегрировано графическое ядро Intel Iris Graphics 6100, базовая частота которого составляет 300 МГц, а частота в режиме Turbo Boost — 1,1 ГГц.

Отметим, что моноблоки «Таволга» могут комплектоваться и процессорами Intel Core i3-5010U.

Опционально, моноблоки «Таволга» могут комплектоваться и дискретной видеокартой NVIDIA GeForce GTX 850M с 2 ГБ видеопамяти GDDR5. Но в нашем варианте видеокарта не была установлена.

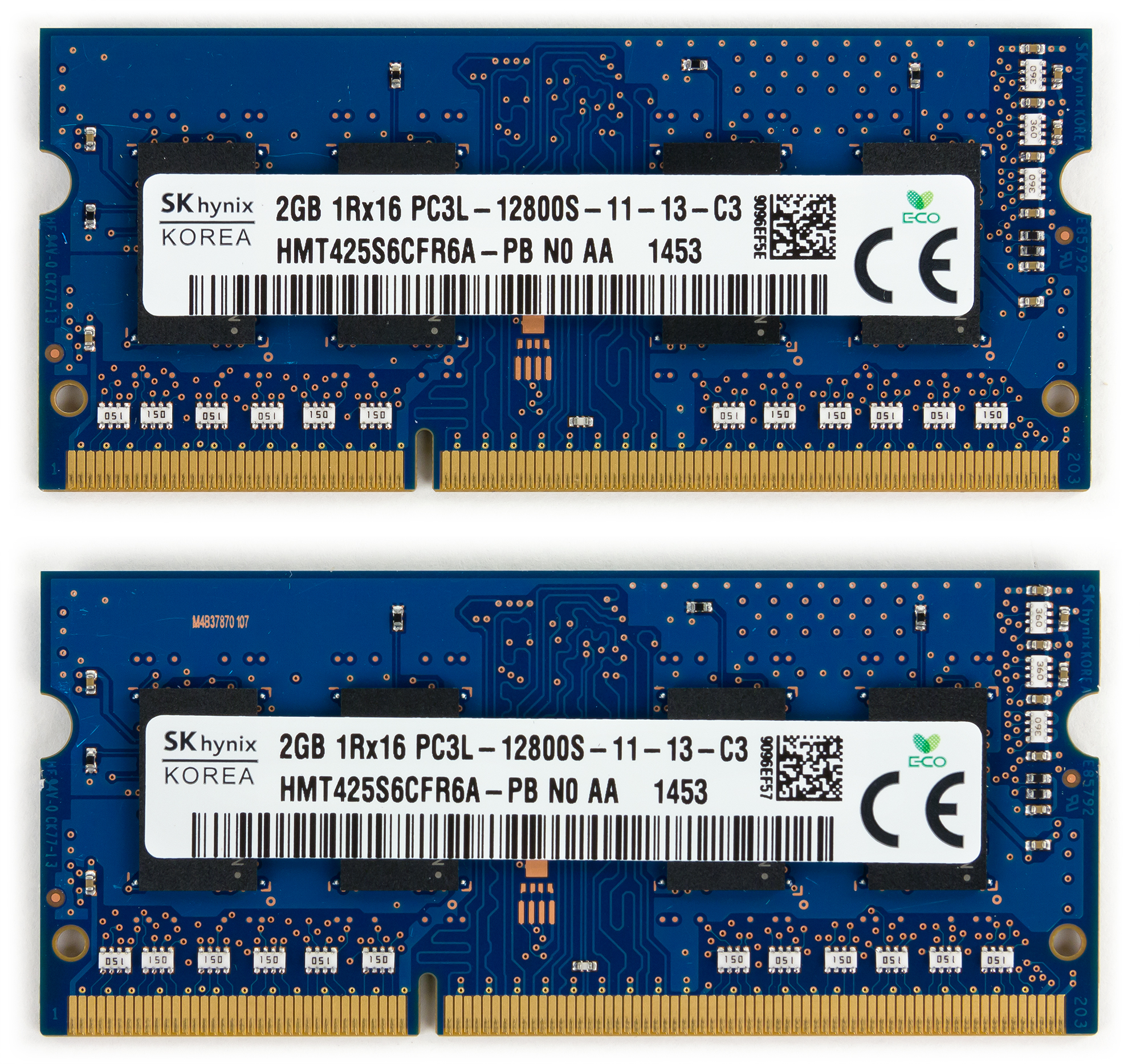

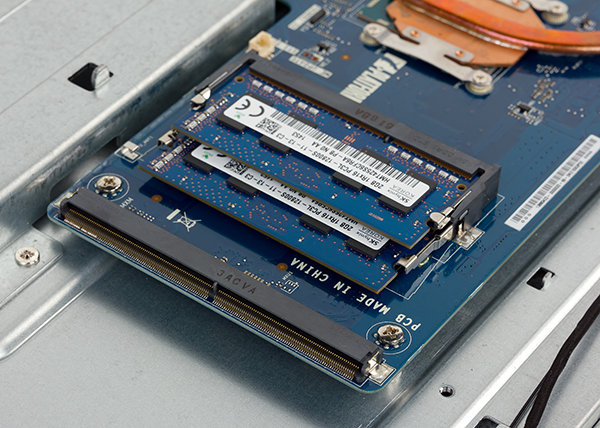

Для установки модулей памяти в моноблоке предусмотрено два SO-DIMM слота. Поддерживается память DDR3L-1600. В базовой конфигурации устанавливается 4 ГБ памяти (2 модуля по 2 ГБ). Так, в нашем случае использовались модули SK Hynix HMT425S6CFR6A-PB.


Конечно, 4 ГБ памяти по сегодняшним меркам — это очень мало. И хотелось бы видеть в моноблоке не 4, а 16 ГБ памяти.

Подсистема хранения данных в моноблоке «Таволга» представляет собой комбинацию SSD-накопителя Kingston RBU-SNS8100S3128GD1 и HDD-накопителя WDC WD5000LPVX.

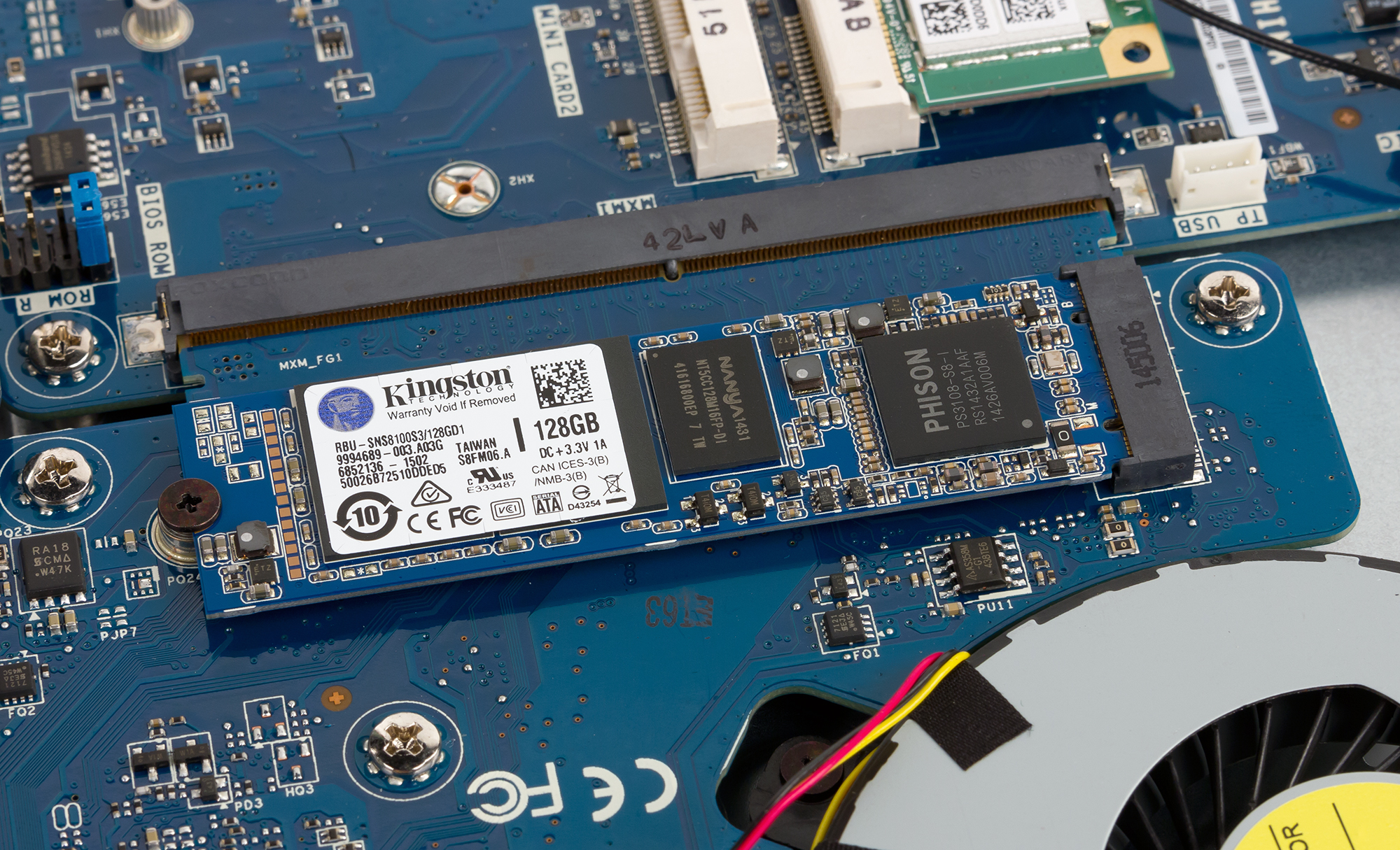

SSD-накопитель Kingston RBU-SNS8100S3128GD1, емкостью 128 ГБ, используется для установки операционной системы и программ. Этот накопитель имеет разъем M.2 и интерфейс SATA.

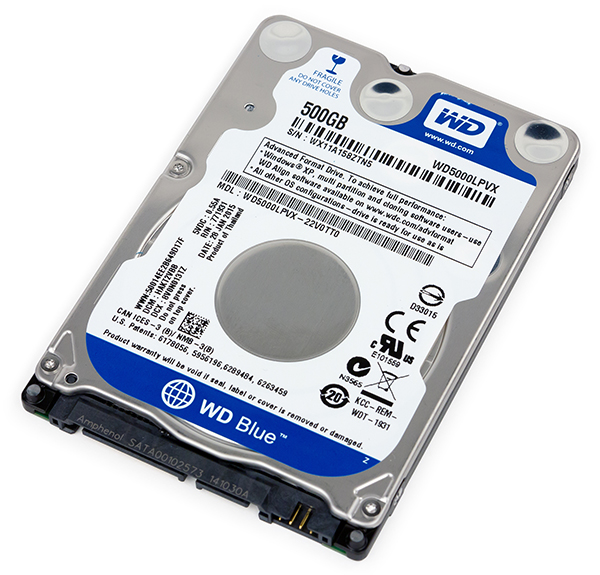

HDD-накопитель WDC WD5000LPVX емкостью 512 ГБ — это 2,5-дюймовый жесткий диск толщиной 7 мм с интерфейсом SATA 6 Гбит/с.

Отметим, что в моноблоке может быть реализована и иная система хранения данных. А вот оптического привода не предусмотрено.

Коммуникационные возможности определяются наличием двух гигабитных сетевых контроллеров Realtek и беспроводного двухдиапазонного сетевого адаптера Realtek RTL8821AE с поддержкой стандартов 802.11b/g/n/ac.

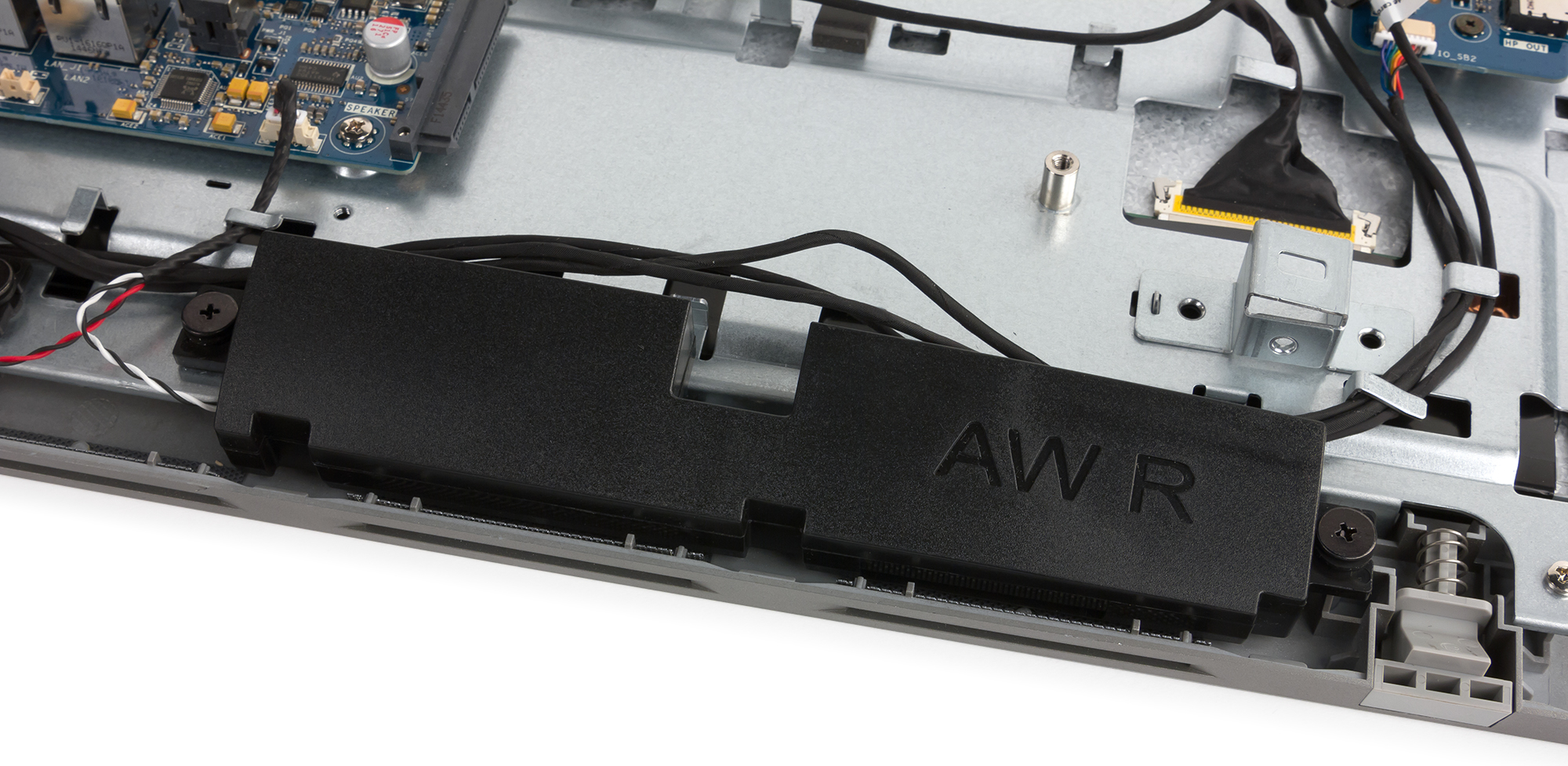

Звуковая подсистема моноблока основана на HDA-кодеке Realtek ALC662, а для воспроизведения звука установлена система, состоящая из двух динамиков (2×2,5 Вт).

Остается добавить, что моноблок оснащен встроенной HD-веб-камерой, расположенной над экраном.

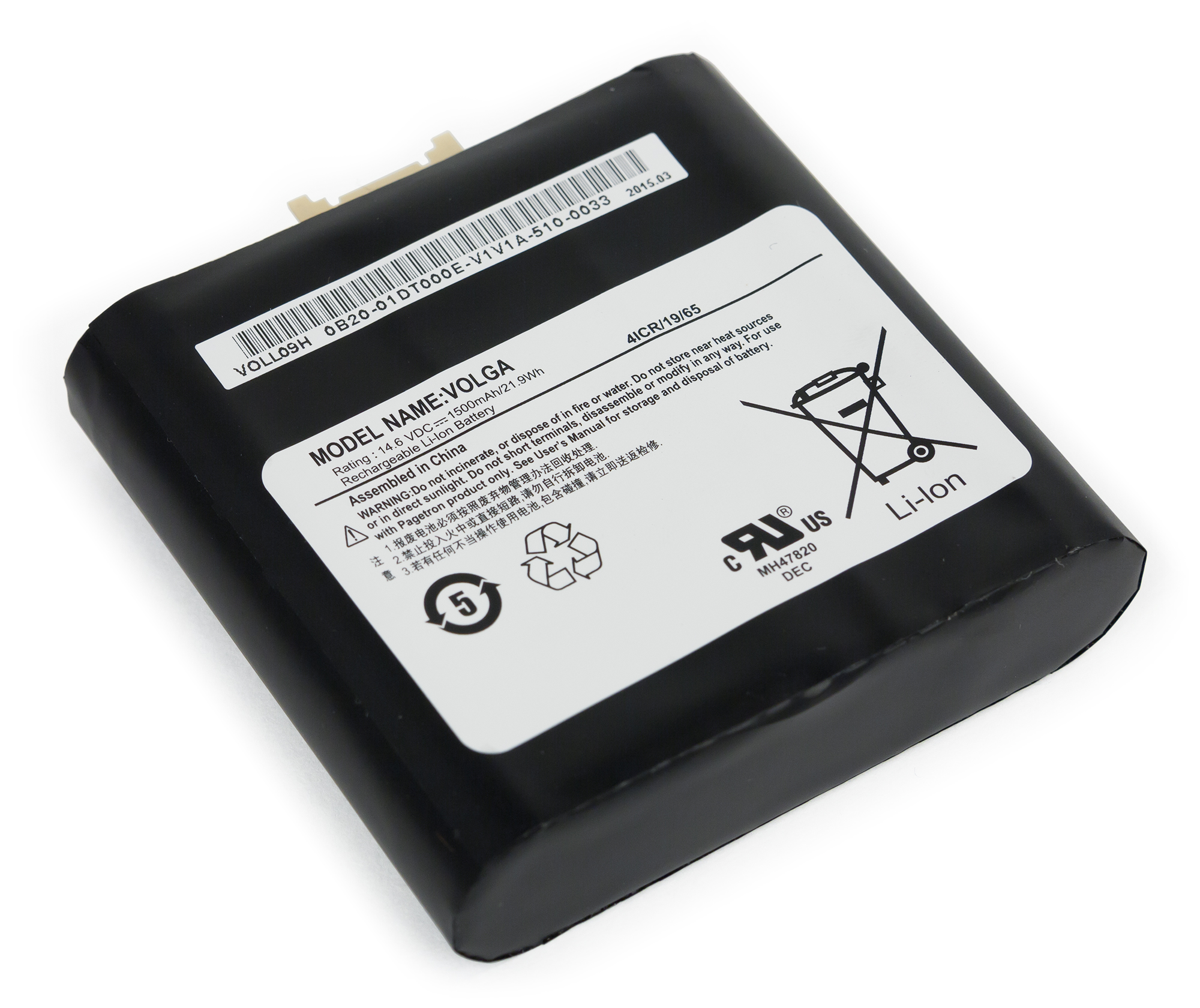

Нельзя не отметить и то обстоятельство, что в самом моноблоке имеется аккумуляторная батарея емкостью 21,9 Вт·ч (1500 мА·ч) со стабилизатором напряжения питания. Наличие таких батарей в моноблоках — это, скорее, исключение из правил. Во всяком случае, пока нам не попадались на тестирование моноблоки с аккумуляторными батареями.

Батарея, конечно, не очень емкая и ее хватит лишь на 10-20 мин, что позволяет не работать в автономном режиме, а безопасно завершить работу с сохранением всех данных. Впрочем, емкая батарея в моноблоке была бы просто нелогична. Действительно, моноблок — это не ноутбук, и он не предусматривает автономного режима работы. Это стационарное устройство и наличие небольшой по емкости аккумуляторной батареи, совмещенной со стабилизатором напряжения позволяет лишь отказаться от использования внешних стабилизаторов и ИБП, что актуально в условиях России, особенно, если речь идет о регионах.

Дизайн

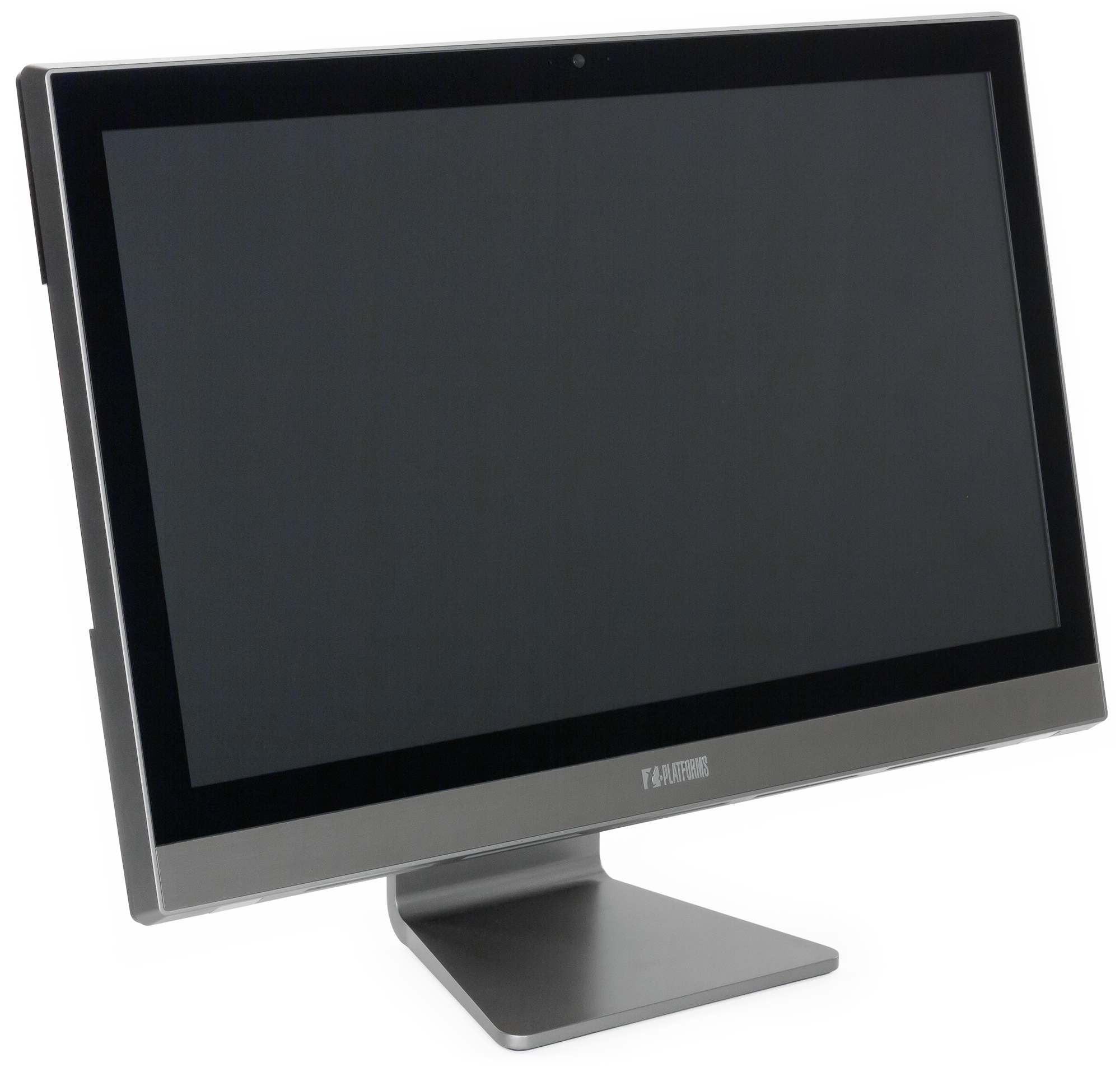

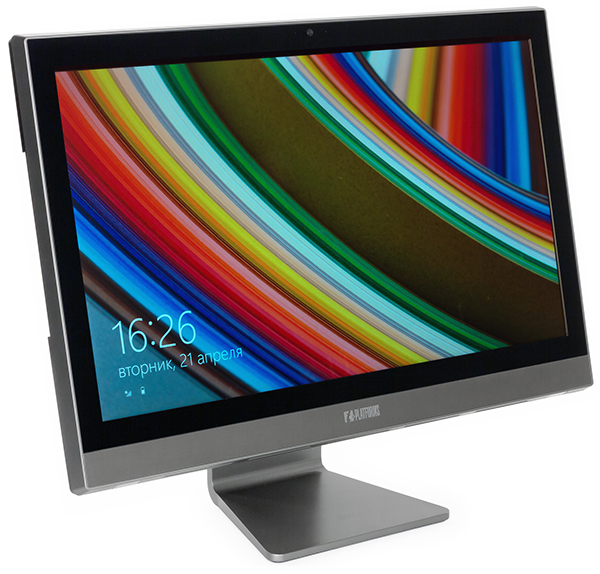

Дизайн моноблока «Таволга» можно назвать традиционным. Собственно, это просто большой монитор, но, за счет того, что в корпусе размешен еще и компютер, он немного толще, чем обычные мониторы.

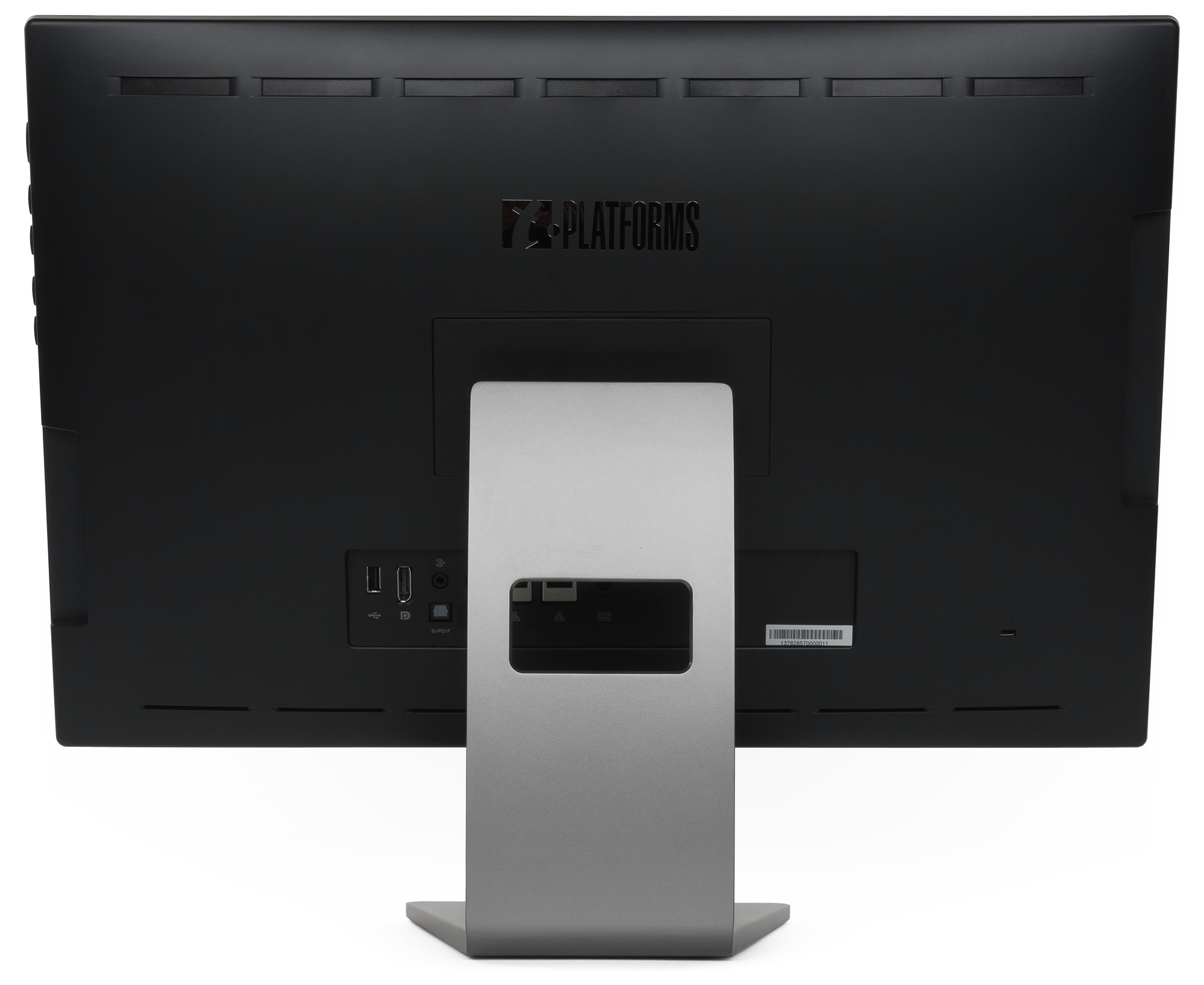

Задняя панель корпуса моноблока выполнена из обычного, самого простого черного пластика. Возможно, смотрится это и не очень стильно, но зато дешево в производстве.

Экран в моноблоке не сенсорный, однако, он имеет так называемую безрамочную конструкцию. То есть вся поверхность экрана вместе с рамкой закрыты стеклом.

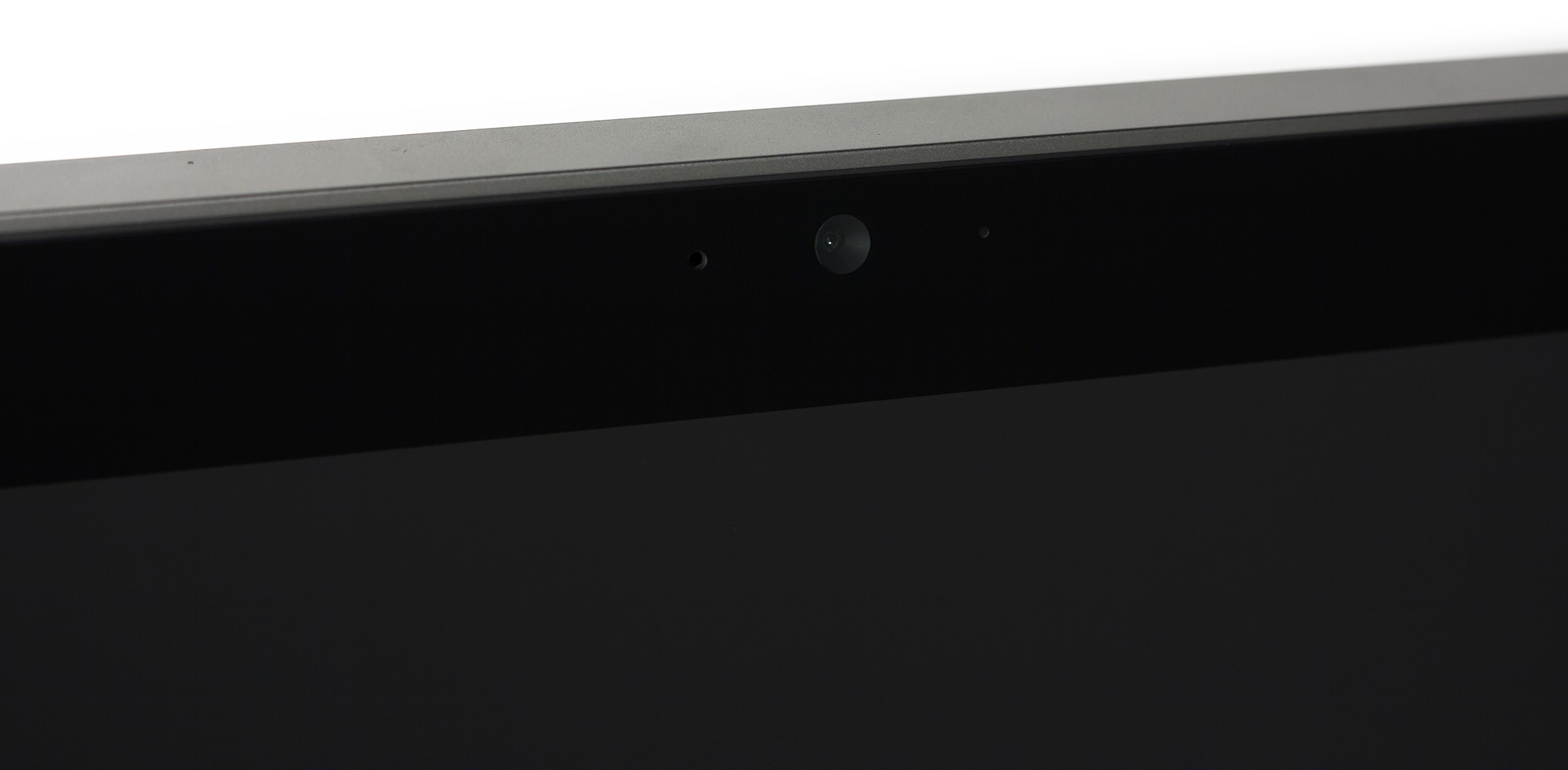

На верхней части рамки экрана, по центру, расположен глазок веб-камеры и микрофон.

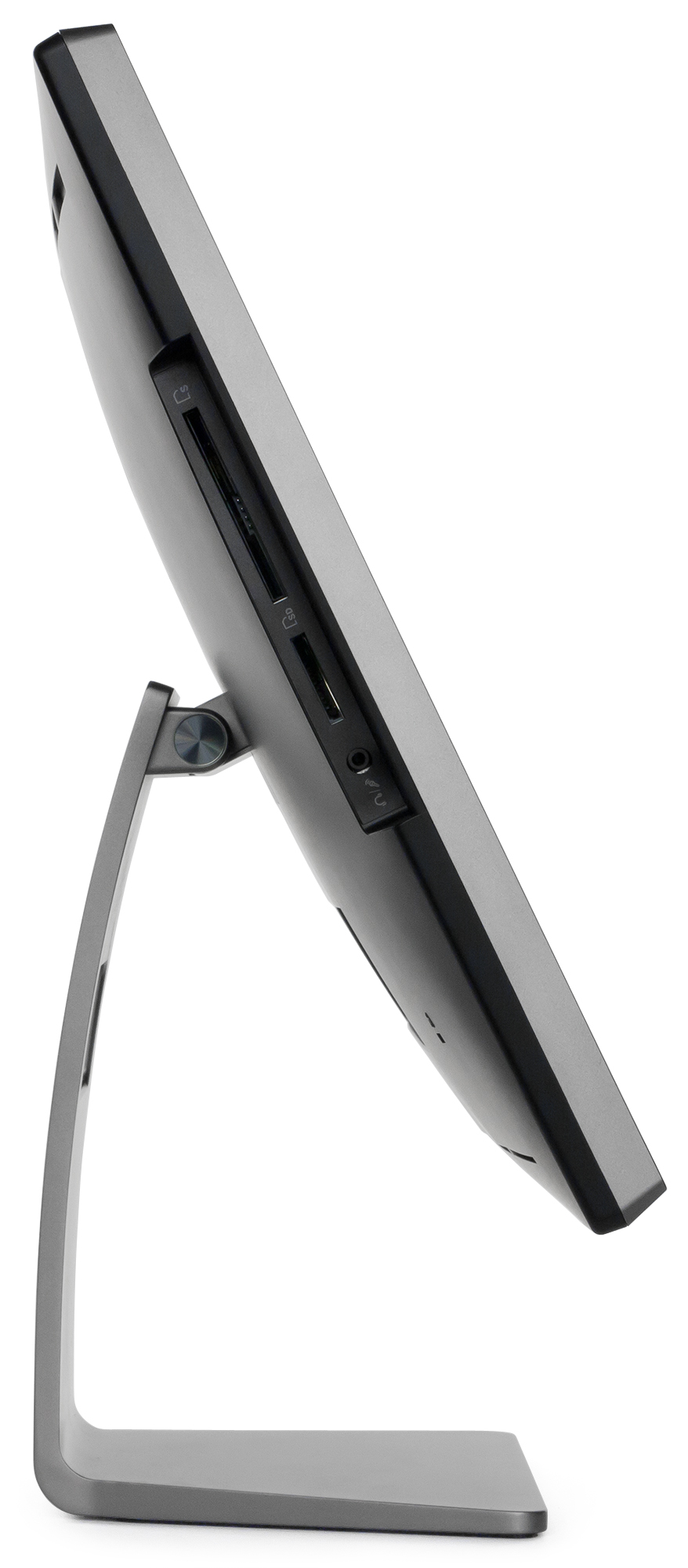

Подставка моноблока выполнена из металла и по форме напоминает немного изогнутую и перевернутую букву «Г». Подставка крепится к моноблоку по центру на задней панели корпуса. Шарнирная конструкция крепления моноблока к подставке позволяет регулировать наклон экрана (правда, в очень незначительном диапазоне). В то же время, в любом положении экран прочно фиксируется. А вот регулировка экрана по высоте не предусмотрена.

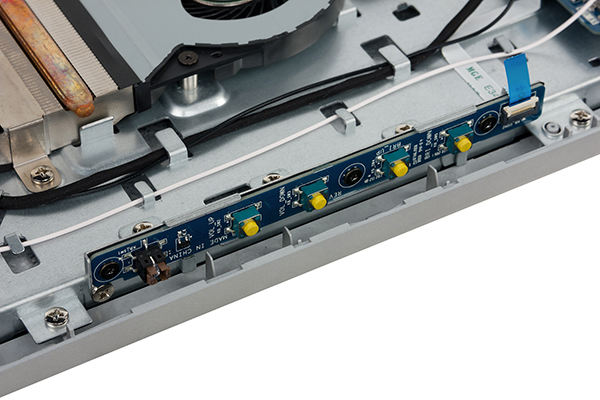

Все интерфейсный разъемы, слоты и кнопки управления в моноблоке расположены сзади, слева и справа.

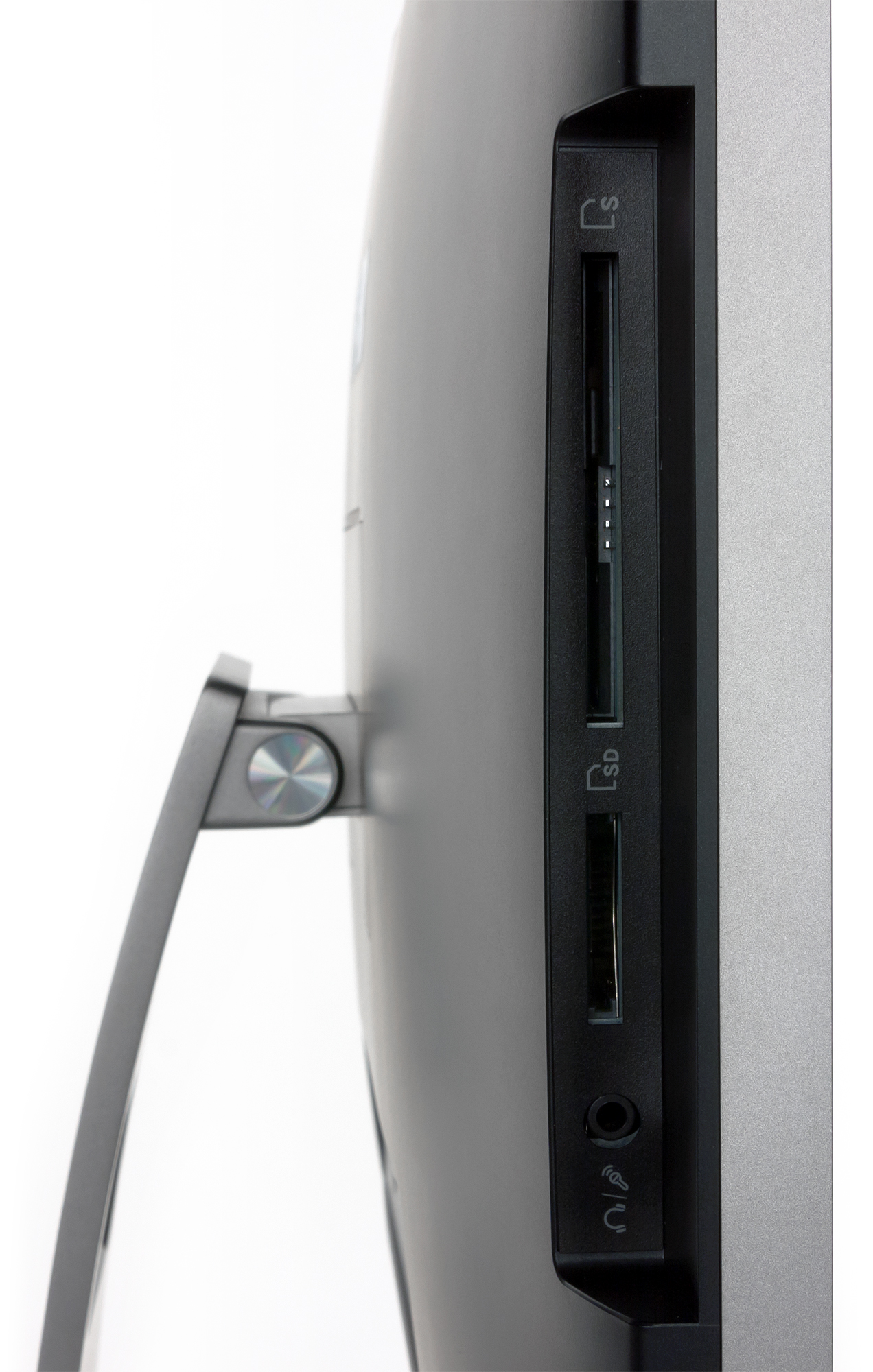

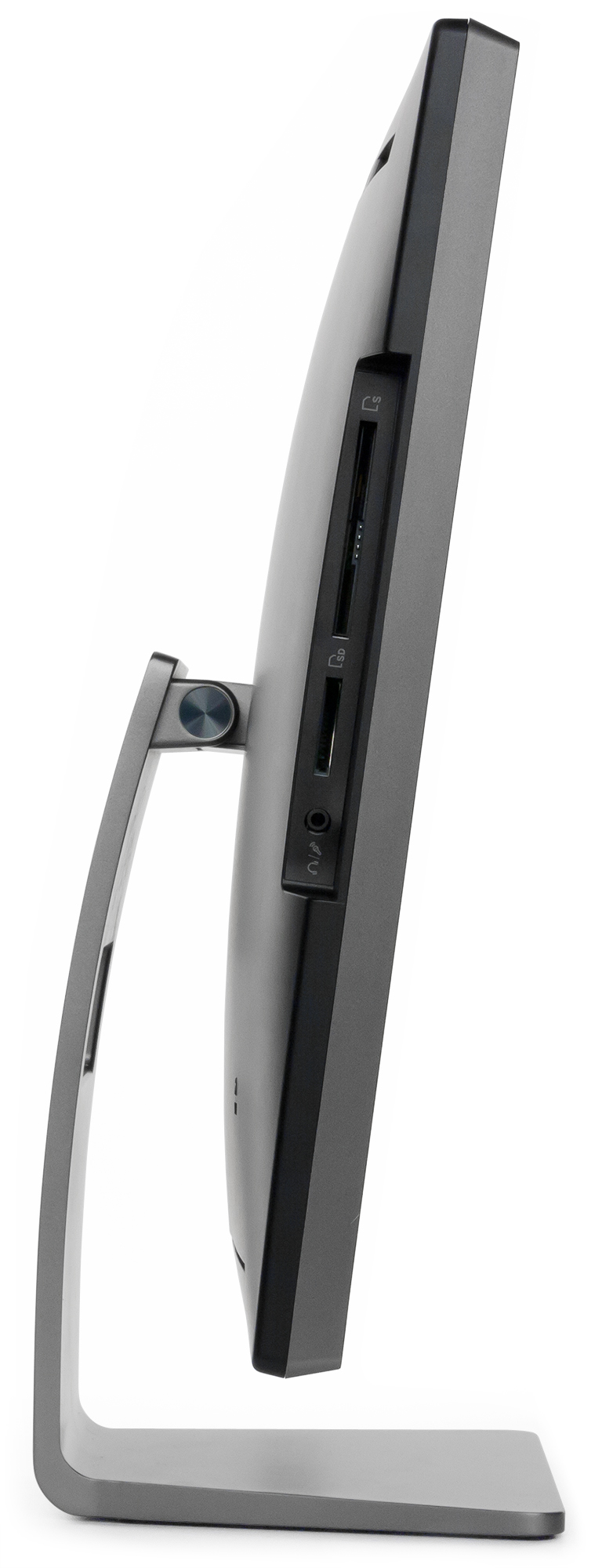

На левом торце корпуса моноблока расположены слот для карт памяти, слот устройства чтения смарт-карт и аудиоразъем для подключения гарнитуры.

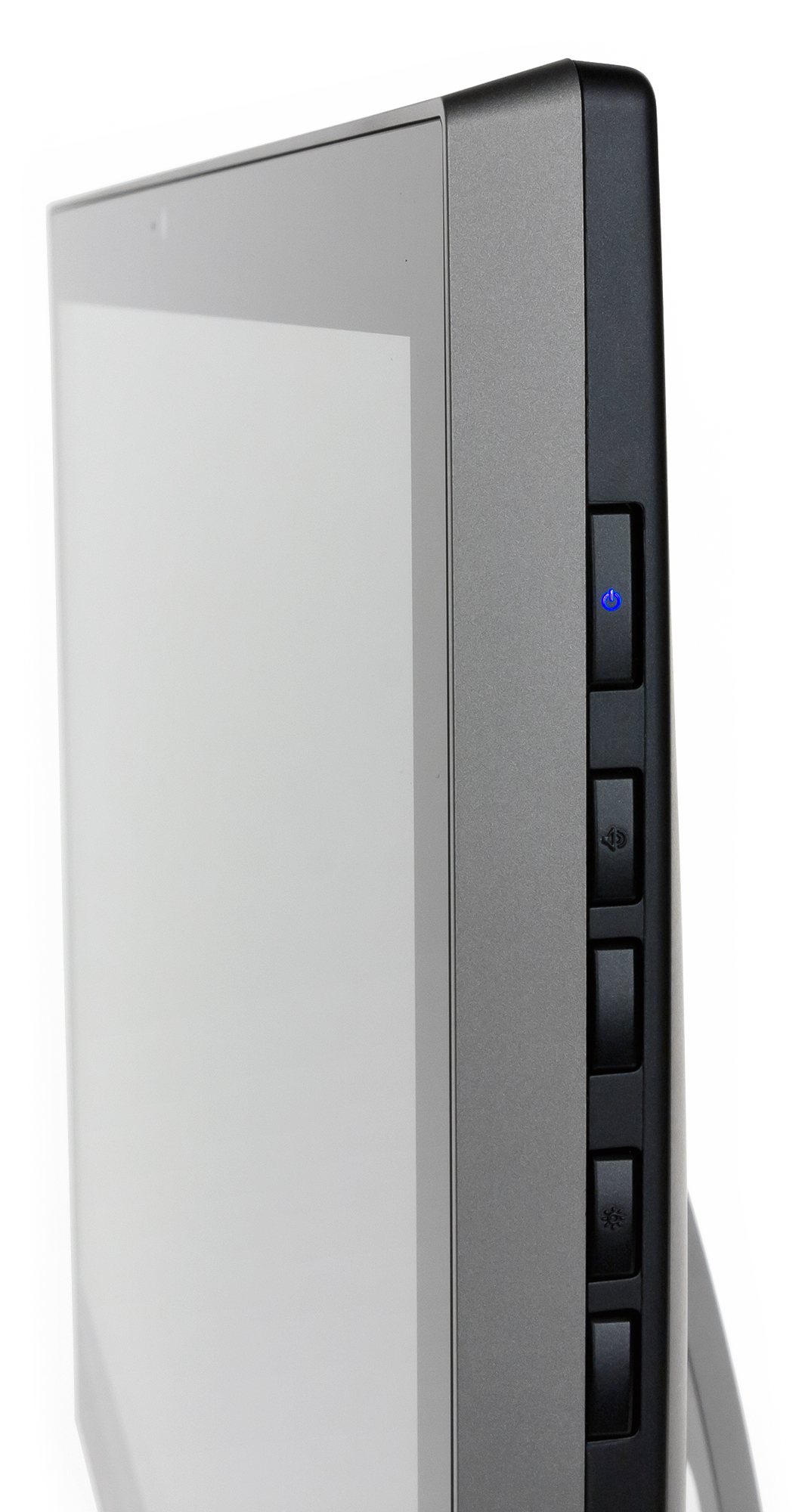

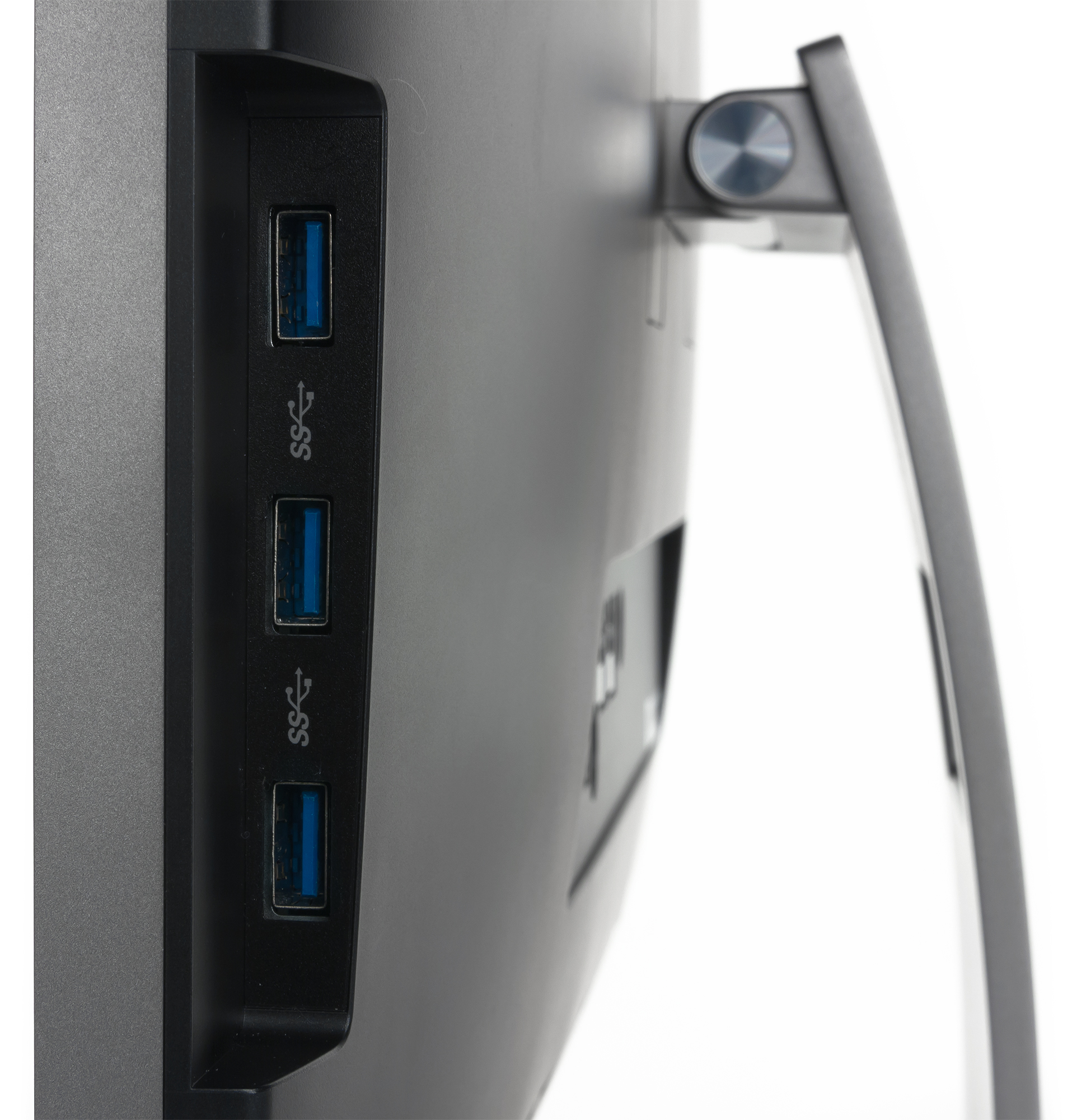

На правом торце корпуса расположены три разъема портов USB 3.0, кнопка включения питания, а также кнопки управления моноблоком (регулировка яркости экрана и громкости звука).

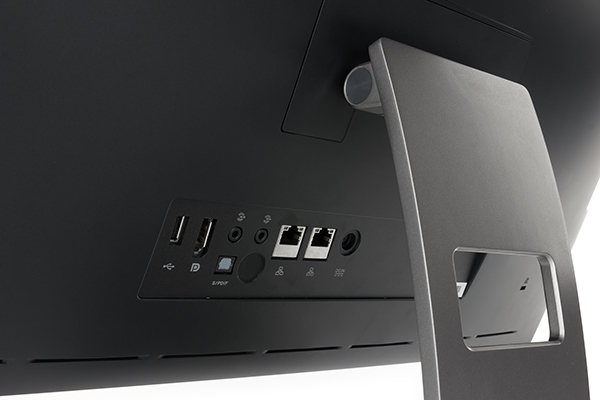

Ну а заднем торце корпуса расположено несколько разъемов: разъем для подключения адаптера питания, два разъема RJ-45, разъем порта USB 2.0, выдеовыход DisplayPort, оптический S/PDIF и два аудиоразъема типа миниджек (линейный вход и выход), а также отверстие для кенсингтонского замка.

Вообще, нужно отметить, что такое расположение разъемов очень удачное. Разъемы, требующие постоянного подключения, как например, разъем питания, аудиоразъемы, разъемы RJ-45 и разъем порта USB 2.0, к которому подключается клавиатура или беспроводной модуль для мышки и клавиатуры, расположены сзади. А вот разъемы, к которым нужен оперативный доступ (подключить флэшку, внешний USB-накопитель, карту памяти) расположены с боков. Единственное, хотелось бы, чтобы на задней панели корпуса был не один, а как минимум два разъема портов USB на тот случай, если подключается проводная клавиатура и мышь. Ну и если нужно подключить принтер, то использовать для этого боковой USB-разъем не очень удобно. Одним словом, одного USB-порта сзади недостаточно.

Возможности по разборке

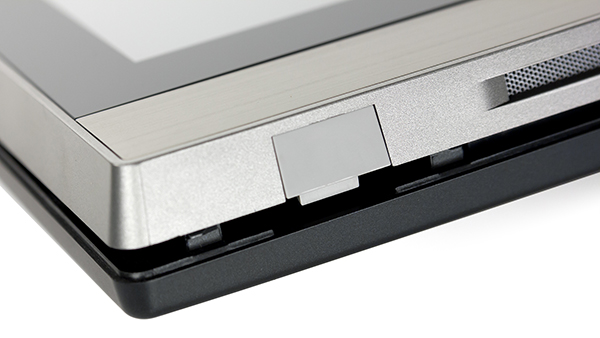

Одно из преимуществ моноблок «Таволга» заключается в том, что он очень легко разбирается. Чтобы снять заднюю пластиковую панель корпуса, нужно лишь вдавить две клавиши, расположенные на нижней панели корпуса и аккуратно отсоединить заднюю панель.

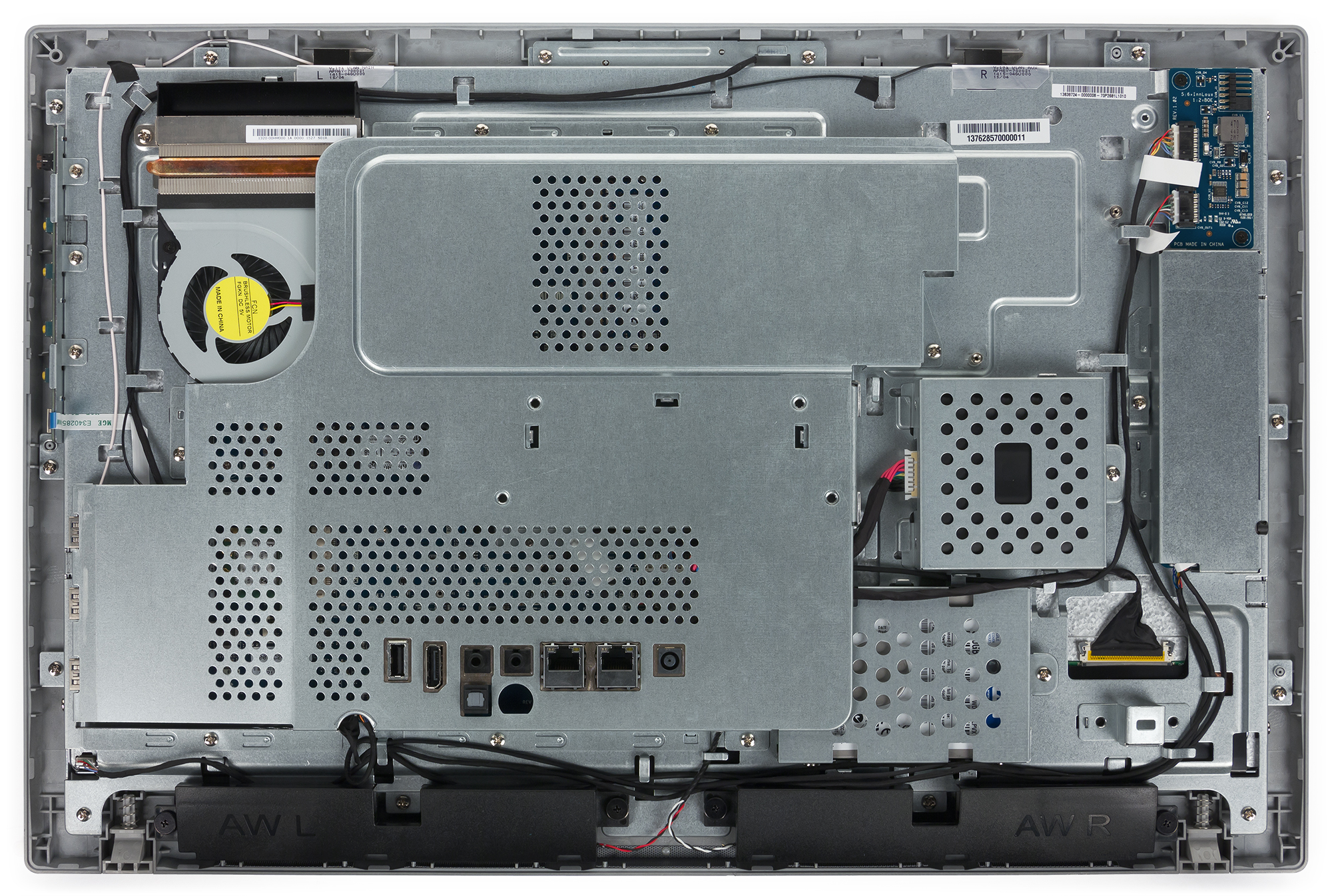

Сняв заднюю панель корпуса, можно обнаружить, что основа констукции корпуса моноблока выполнена из металла. Причем металла здесь реально много. Все закрыто металлическими кожухами, которые можно снять, открутив несколько винтиков.

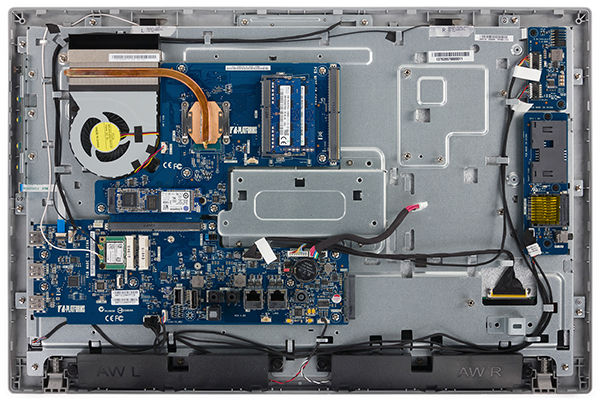

Сняв металлический кожух, закрывающий системную плату, получаем доступ к модулям памяти, процессору, системе охлаждения, SSD-накопителю и Wi-Fi-модулю.

Сама по себе системная плата необычная. Она имеет модульную конструкцию и состоит из двух частей, соединяющихся через специальный разъем. Одна часть платы называется процессорной. На ней расположен только процессор с необходимой обвязкой. Вторая часть платы содержит все остальное. Такой модульный подход позволяет устанавливать различные модели процессоров в моноблок и менять их в случае необходимости. Для смены процессора нужно поменять лишь процессорную плату. Конечно, сделать это самостоятельно не получится, поскольку такие процессорные платы просто не продаются. Однако, в плане сервисного обслуживания все упрощается и, что немаловажно, удешевляется.

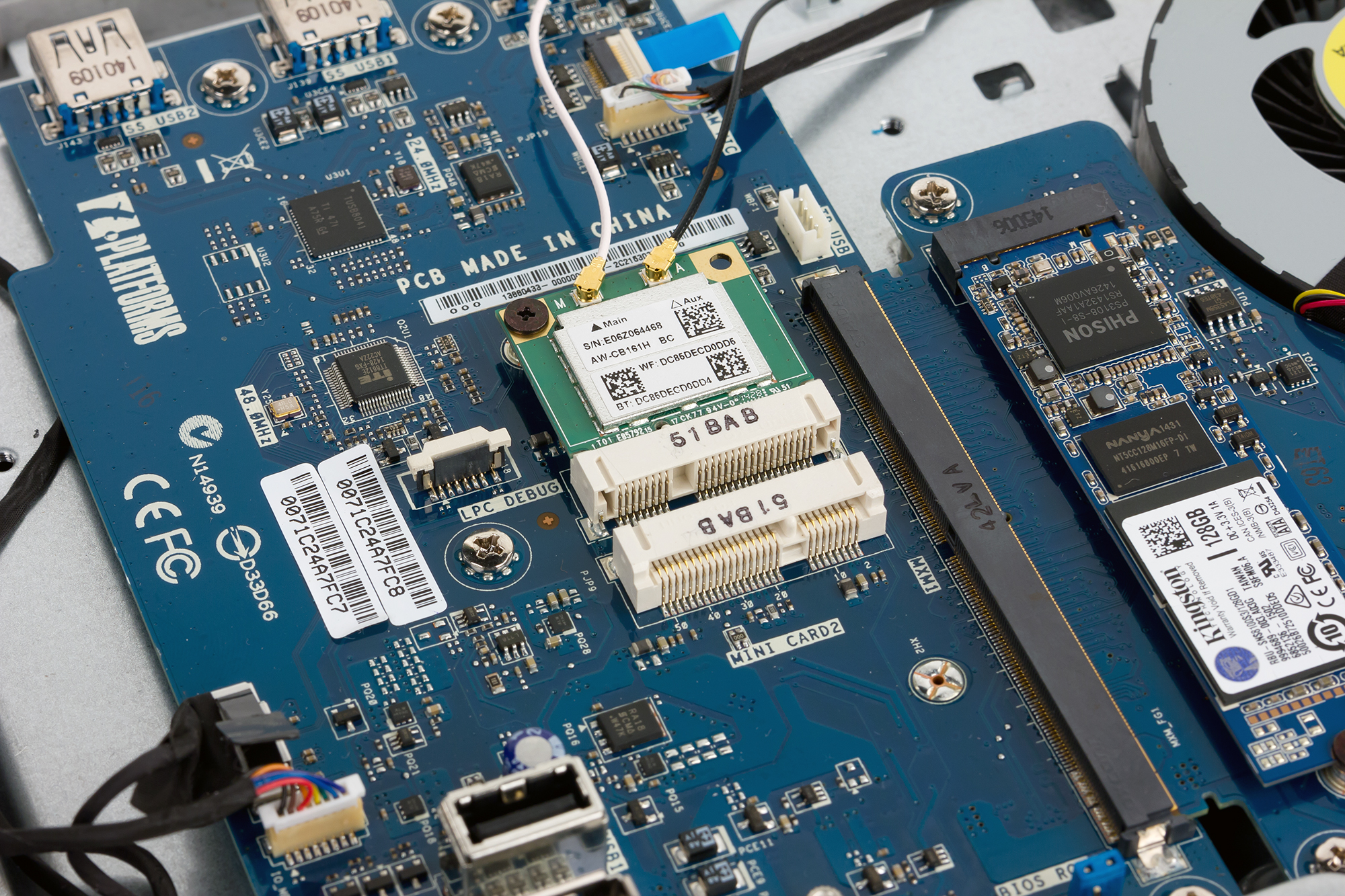

На системной плате можно заметить два слота mini-PCI Express. Один из этих разъемов занят WiFi-модулем, а вот второй, расположенный рядом с первым, свободен. Этот слот предназначен для установки так называемого модуля доверенной загрузки.

Модуль доверенной загрузки — это разработка компании «Т-Платформы». Он предназначен для обеспечения защиты данных и предотвращения несанкционированного доступа к системы.

Доверенная загрузка — это технология, которая повышает информационную безопасность за счет исключения возможности загрузки с не доверенных носителей и предотвращения загрузки неавторизованными пользователями. Суть в том, что для загрузки ОС и доступа к системе сначала должен успешно выполниться ряд проверок. Это идентификация/аутентификация пользователя, контроль устройства, с которого происходит загрузка ОС (например, может быть запрещена загрузка с любых носителей, кроме локального жесткого диска; либо наоборот — загрузка допускается строго с определенного съемного диска и т.д.). Затем производится контроль конфигурации компьютера (устройств PCIe, ACPI, SMBIOS, оперативной памяти и т.д.) — чтобы убедиться, что конфигурация компьютера соответствует образцу, и в нее не было внесено несанкционированных изменений. Ну и кроме того, осуществляется контроль целостности и достоверности загрузочного сектора носителя, системных файлов загружаемой ОС — чтобы убедиться, что с критичной частью ПО компьютера не проводились несанкционированные манипуляции, потенциально представляющие угрозу безопасности.

Также могут выполняться операции шифрования/расшифровывания загрузочного сектора, системных файлов.

Доверенная загрузка реализуется с помощью специального оборудования, которое называется модулем доверенной загрузки. Помимо указанных выше функций, модуль доверенной загрузки (МДЗ) может выполнять и другие:

  • регистрировать попытки доступа к компьютеру;
  • регистрировать действия пользователя;
  • блокировать или принудительно перезагружать компьютер в случае, если по истечении определенного времени от старта системы управление не было передано МДЗ;
  • самоконтроль работоспособности основных компонентов МДЗ.

Не лишним будет отметить, что модуль доверенной загрузки соответствует требованиям ФСБ и ФСТЭК по защите информации, составляющих государственную и коммерческую тайну.

Звуковой тракт

Как уже отмечалось, в моноблоке «Таволга» звуковая подсистема основана на HDA-кодеке Realtek ALC662, а в корпусе устройства имеется два динамика мощностью по 2,5 Вт каждый.

По субъективным ощущениям встроенная акустика очень неплохая. Звук достаточно громкий и при этом он не дребезжащий. Низкие частоты (басы) хорошо выражены. Нет и часто встречающегося в ноутбуках металлического оттенка в средних частотах.

Для оценки выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы прибегли к инструментальному тестированию с использованием внешней звуковой карты Creative E-MU 0204 USB и утилиты RightMark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц.

По результатам тестирования аудиотракт в моноблоке получил оценку «Очень хорошо». Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,02, −0,07
Отлично
Уровень шума, дБ (А)
−82,7
Хорошо
Динамический диапазон, дБ (А)
82,6
Хорошо
Гармонические искажения, %
0,0043
Очень хорошо
Гармонические искажения + шум, дБ (A)
−76,2
Посредственно
Интермодуляционные искажения + шум, %
0,0018
Очень хорошо
Взаимопроникновение каналов, дБ
−79,3
Очень хорошо
Интермодуляции на 10 кГц, %
0,017
Очень хорошо
Общая оценка
Очень хорошо

Экран

В моноблоке «Таволга» используется IPS-матрица со светодиодной подсветкой на основе белых светодиодов. Разрешение матрицы составляет 1920×1080, а ее диагональный размер 21,5 дюйма. Матрица не сенсорная, но имеет стеклянное покрытие.

Согласно проведенным измерениям, максимальная яркость экрана на белом фоне составляет 311 кд/м². При максимальной яркости экрана значение гаммы равно 2,2. Минимальная яркость экрана на белом фоне составляет 47,8 кд/м².

Результаты тестирования экрана
Максимальная яркость белого 311 кд/м²
Минимальная яркость белого 47,8 кд/м²
Гамма 2,2

Матрица в этом моноблоке мерцает на частоте 200 Гц. То есть для регулирования яркости во всем диапазоне, за исключеним макcимального уровня, используется широтно-импульсная модуляция светодиодной подсветки.

Цветовой охват ЖК-экрана покрывает 98,4% пространства sRGB и 72,3% Adobe RGB. Объем цветового охвата составляет 105,1% от объема sRGB и 72,4% от объема Adobe RGB. Результат очень хороший даже для IPS матрицы.

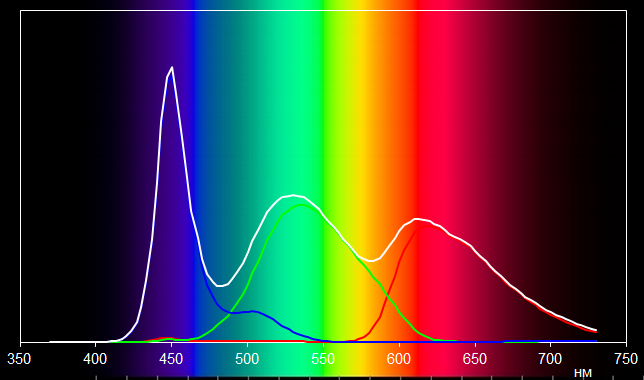

Светофильтры ЖК-матрицы довольно неплохо изолируют основные цвета.

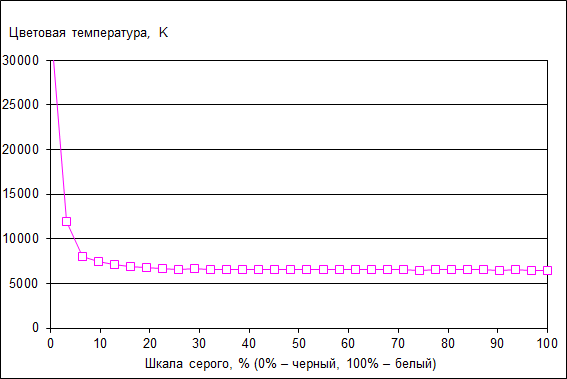

Цветовая температура экрана моноблока очень стабильная по всей шкале серого (темные области можно не учитывать из-за погрешности измерения) и составляет 6200 K.

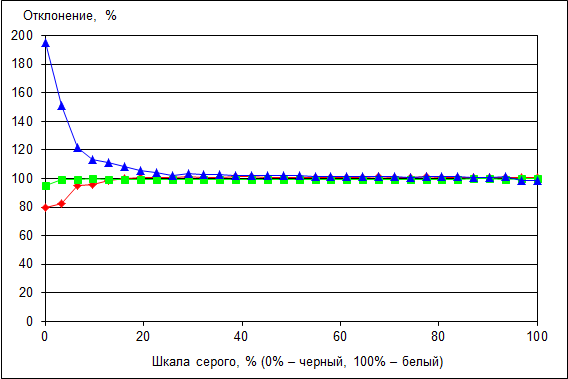

Основные цвета (красный, зеленый, синий) отлично (практически идеально) сбалансированы по всей шкале серого.

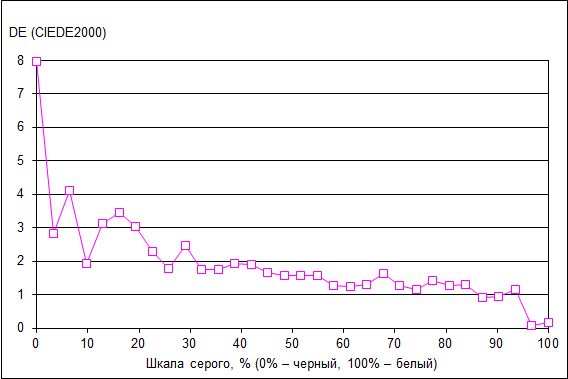

Что касается точности цветопередачи (дельта Е), то ее значение не превосходит 4 (темные области можно не учитывать), что является очень хорошим результатом.

Если говорить об углах обзора экрана моноблока, то они очень хорошие. При взгляде на изображение под углом по горизонтали и вертикали цвет почти не искажается и лишь немного уменьшается яркость. Одним, словом, экран в моноблоке очень хороший.

Работа под нагрузкой и в режиме простоя

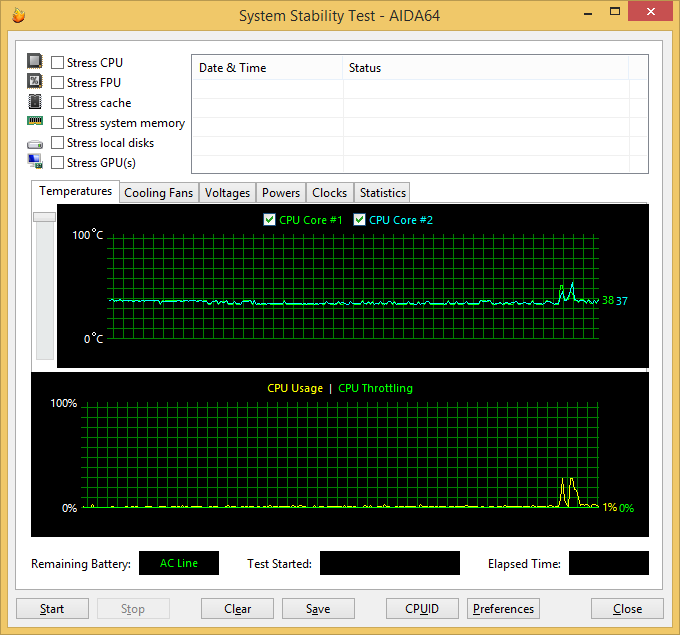

В режиме простоя, как и должно быть, частота процессора в моноблоке составляет 800 МГц (естественно, речь идет о сбалансированной схеме энергопотребления), то есть к технологии Intel SpeedStep никаких нареканий нет. Температура процессора в этом режиме составляет порядка 38 °С.

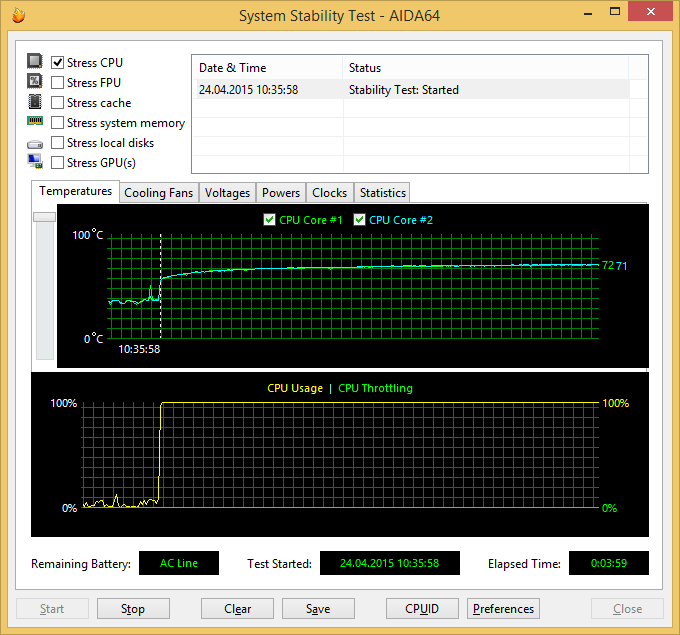

При загрузке процессора тестом Stress CPU (утилитой AIDA64 Extreme Edition — тест на стабильность системы), который использует целочисленные вычисления, частота процессора составляет 3,3 ГГц (напомним, что для процессора Intel Core i5-5287U максимальная частота процессора в режиме Turbo Boost cоставляет 3,3 ГГц). Температура процессора в этом режиме загрузки увеличивается до 72 °С.

Может показаться немного странным, что при экстремальной загрузке обеих ядер процессора они могут работать на максимальной частоте. Действительно, для процессоров Intel Core четвертого поколения (Haswell) максимальная частота не достигалась при загрузке всех ядер процессора. Однако, для процессоров Intel Core пятого поколения (Broadwell), это нормальный режим. То есть так и должно быть.


При нагрузке процессора тестом Stress FPU, который использует вычисления c плавающей точкой и в большей степени нагревает процессор, устоявшаяся частота процессора чуть ниже максимальной и составляет 3,2 ГГц, а температура ядер процессора увеличивается до 100 °С, то есть близка к критическому значению.

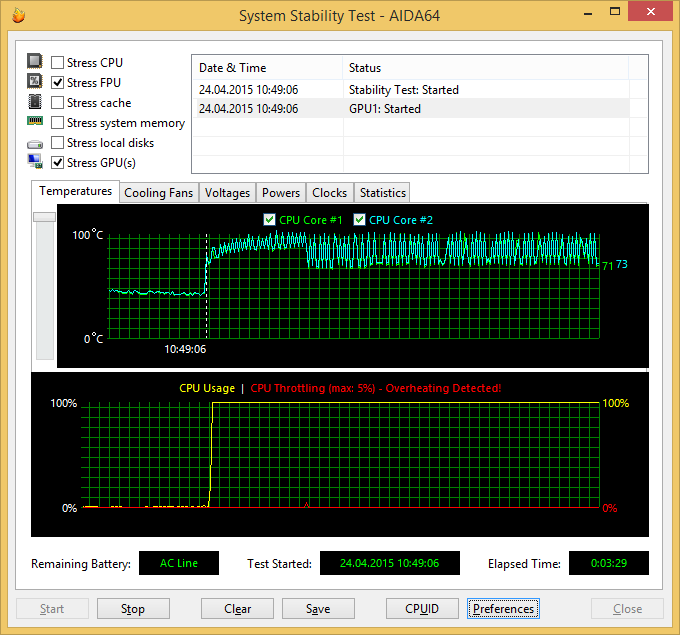

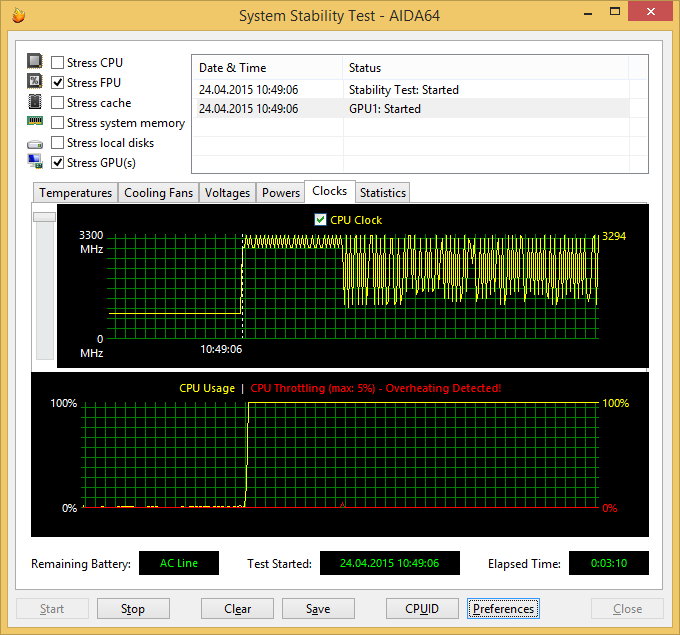

При одновременной нагрузке процессора тестом Stress FPU и графической подсистемы тестом Stress GPU частота процессора начинает скакать от 1,1 до 3,3 ГГц. В данном режиме может наблюдаться троттлинг. Температура ядер процессора также скачет от 70 °С до критического значения.



Подсистема памяти и производительность подсистемы хранения данных

Согласно данным утилиты AIDA64 Cache & Memory Benchmark, скорость записи данных в память составляет 23587 МБ/с, а скорость чтения — 21866 МБ/с. Для памяти DDR3-1600 (пиковая пропускная способность 12800 МБ/с) в двухканальном режиме работы это типичный результат.

Как уже отмечалось, в моноблоке подсистема хранения данных представляет собой комбинацию SSD и HDD накопителей. Поскольку операционная система устанавливается на SSD-накопитель (Kingston RBU-SNS8100S3128GD1), то интересны, прежде всего, его скоростные показатели..

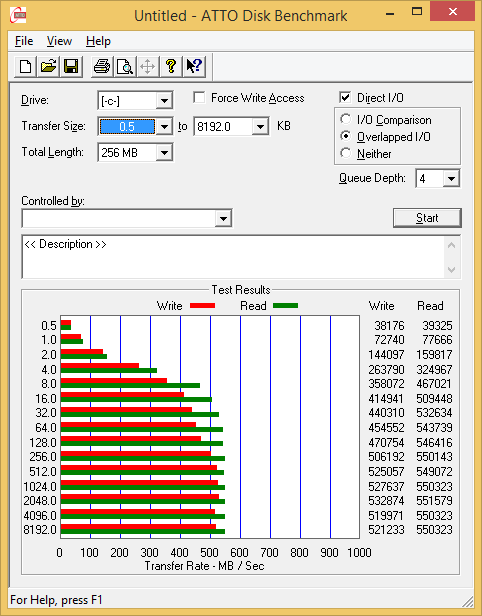

Утилита ATTO Disk Benchmark определяет максимальную скорость последовательного чтения SSD-накопителя на уровне 550 МБ/с, а последовательной записи — на уровне 520 МБ/с.

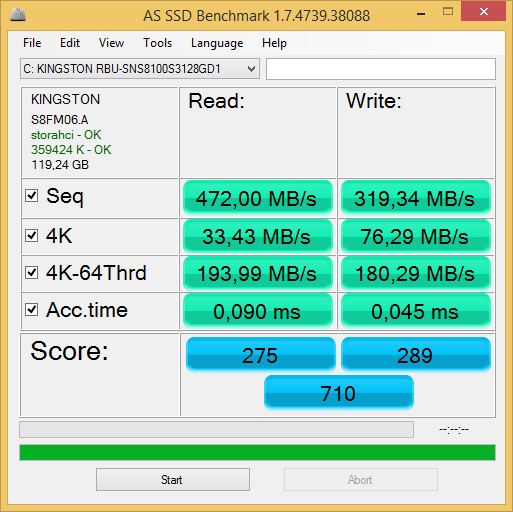

Утилита AS SSD выдает по максимальной скорости последовательного чтения и записи результат чуть скромнее, чем утилита ATTO Disk Benchmark. Однако, это вполне нормально, поскольку в тестах AS SSD при определении последовательной скорости чтения и записи используется глубина очереди задач, равная 1, а в тесте ATTO Disk Benchmark — равная 4.

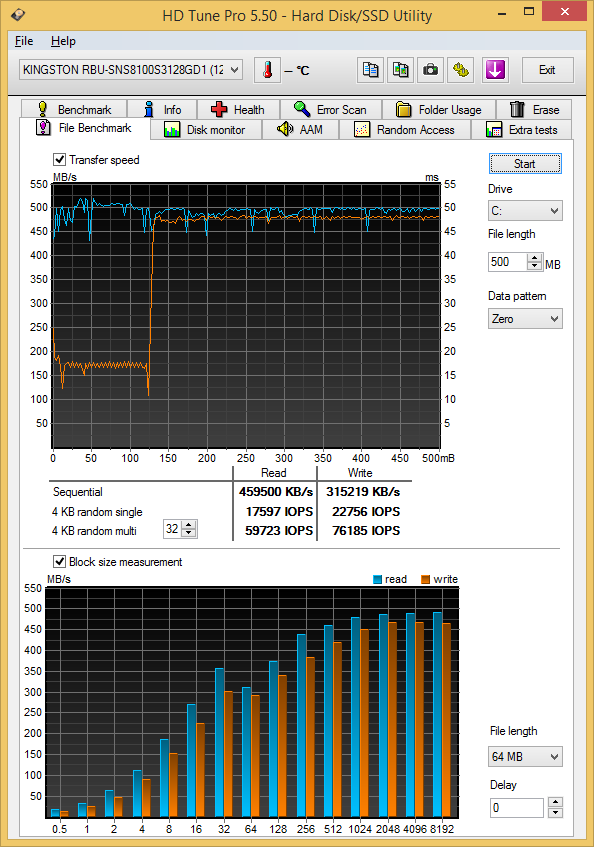

Приведем также результаты тестирования SSD-накопителя утилитой HD Tune Pro. Здесь результаты схожи с теми, которые демонстрирует утилита AS SSD.

Система охлаждения и уровень шума

Система охлаждения моноблока представляет собой один кулер, выдувающий воздух через вентиляционные решетки, расположенные на задней поверхности корпуса.

Поскольку в стрессовом режиме загрузки процессора температура ядер процессора достигает 100°C, необходимо обеспечить эффективный отвод тепла из корпуса моноблока. Однако, теплоотвод в моноблоке не очень эффективный. Вентиляционные отверстия очень маленькие и большая часть теплого воздуха, выдуваемого из радиатор охлаждения, поступает обратно в корпус. В результате, задняя пластиковая поверхность корпуса нагревается. В районе расположения кулера температура задней поверхности корпуса может достигать 50°C в режиме стрессовой загрузки процессора, что хорошо видно на фотографии, сделанной с помощью тепловизора.

Измерение уровня шума проводилось в специальной звукопоглощающей камере, а чувствительный микрофон располагался относительно моноблока так, чтобы имитировать типичное положение головы пользователя. Согласно нашим измерениям, в режиме простоя уровень шума, издаваемого моноблоком, составляет 24 дБА. Это очень низкий уровень шума, который сливается с уровнем фона.

При стрессовой загрузке процессора уровень издаваемого моноблоком шума увеличивается до 36 дБА. Это уже вполне различимый уровень шума. Днем, в типичном офисном помещении, при таком уровне шума моноблок будет слышно. Одним словом, моноблок «Таволга» можно отнести к категории средних по уровню шума.

Сценарий нагрузки Уровень шума
Режим простоя 24 дБА
Стрессовая загрузка 36 дБА

Исследование производительности

Для оценки производительности моноблока «Таволга» мы использовали традиционную методику измерения производительности с применением бенчмарков iXBT Application Benchmark 2015 и iXBT Game Benchmark 2015. Для наглядности, мы также добавили в таблицу результаты тестирования моноблока Lenovo A740 на базе процессора Intel Core i7-4558U.

Результаты тестирования в бенчмарке iXBT Application Benchmark 2015 приведены в таблице.

Логическая группа тестов Референсная система Моноблок Lenovo A740 Моноблок «Таволга»
Видеоконвертирование и видеообработка, баллы 100 145,15 154,5
MediaCoder x64 0.8.33.5680, секунды 458,1 310,0 289,3
SVPmark 3.0, баллы 922,2 1313,0 1390,3
Создание видеоконтента, баллы 100 145,7 154,1
Adobe Premiere Pro CC 2014.1, секунды 1794,4 1249,9 1054,7
Adobe After Effects CC 2014.1.1 (Test #1), секунды 2036,3 1483,6 1308,0
Adobe After Effects CC 2014.1.1 (Test #2), секунды 1116,8 671,2 788,3
Photodex ProShow Producer 6.0.3410, секунды 991,6 721,5 660,5
Обработка цифровых фотографий, баллы 100 168,2 188,9
Adobe Photoshop CC 2014.2.1, секунды 2215,8 1165,4 1005,5
ACDSee Pro 8, секунды 770,4 518,0 476,0
Векторная графика, баллы 100 127,8 124,2
Adobe Illustrator CC 2014.1.1, секунды 515,0 403,1 414,6
Аудиообработка, баллы 100 135,4 145,5
Adobe Audition CC 2014.2, секунды 1046,9 773,1 719,5
Распознавание текста, баллы 100 140,7 142,3
Abbyy FineReader 12, секунды 548,6 389,9 385,5
Архивирование и разархивирование данных, баллы 100 110,9 128,6
WinRAR 5.11 архивирование, секунды 313,8 249,3 247,5
WinRAR 5.11 разархивирование, секунды 12,9 13,2 9,9
Скорость инсталляции и деинсталляции приложений, баллы 100 77,8 110,9
Скорость инсталляции и деинсталляции приложений, секунды 339,4 436,0 306,1
Файловые операции, баллы 100 31,9 113,9
Копирование данных, секунды 89,7 274,2 69,0
UltraISO Premium Edition 9.6.2.3059, секунды 32,8 105,6 32,9
Интегральный результат производительности, баллы 100 110,1 138,5

Если говорить кратко, то результаты таковы. По интегральной производительности моноблок «Таволга» на базе процессора Intel Core i5-5287U превосходит нашу референсную систему на базе процессора Intel Core i5-3317U на 38,5%. Более того, по производительности в неигровых приложениях, моноблок «Таволга» обходит и моноблок Lenovo A740, в котором установлен процессор Intel Core i7-4558U. И по скорости работы моноблок «Таволга» можно отнести к категории решений среднего уровня производительности.

Тем не менее, еще раз отметим, что в моноблоке недостаточный объем оперативной памяти. К примеру, если бы было установлено хотя бы 8 ГБ, то результат теста Adobe After Effects CC 2014.1.1 (Test #2) был бы существенно лучше за счет реализации режима мультипроцессинга, который невозможен при недостаточном количестве памяти.

Ну а теперь посмотрим на результаты тестирования моноблока «Таволга» в играх. Тестирование проводилось при разрешении 1920×1080 и при использовании процессорного графического ядра.

Игровой тест Максимальное качество Минимальное качество
Среднее значение FPS Минимальное значение FPS Среднее значение FPS Минимальное значение FPS
Aliens vs Predator D3D11 Benchmark v.1.03 5,8 - 16,3 -
GRID 2 12,5 12,5 37,3 27,9
World of Tanks 0.9.5 10,3 2,0 57,8 41,7
Metro: LL Redux 3,6 1,2 11,6 4,2
Metro: 2033 Redux 3,9 1,1 14,9 6,4
Hitman: Absolution 2,4 1,8 13,7 10,6
Thief 4,8 1,3 9,6 4,1
Tomb Raider 3,8 3,0 27,4 21,5
Sleeping Dogs 5,0 2,3 12,6 9,6
SniperEliteV2-Benchmark 1.05 5,0 5,0 16,5 7,7

Как и следовало ожидать, моноблок «Таволга» без дискретной видеокарты не может рассматриваться в качестве игрового решения. Даже при настройках игр на минимальное качество при разрешении 1920×1080 очень мало игр, в которые можно играть с комфортом (при скорости более 40 FPS).

Выводы

Итак, в заключение, еще раз остановимся на плюсах и минусах моноблока «Таволга», который, напомним, нацелен на СМБ-сектор российского рынка.

На одной чаше весов отличный экран, возможность простой разборки моноблока и его апгрейда, наличие небольшого аккумулятора и стабилизатора питания, а также опциональная возможность оснащения моноблока модулем доверенной загрузки, что может быть актуально для корпоративных пользователей. Кроме того, сюда мы также добавили и наличие устройства для чтения смарт-карт, возможность блокирования портов USB на уровне BIOS, а также наличие двух гигабитных сетевых интерфейсов.

Производительность этого моноблока также не вызывает нареканий. Все же, это не графическая станция и для тех задач, которые возлагаются на моноблоки в рамках офисной работы, этой производительности будет вполне достаточно.

На другой чаше весов не очень эффективная система охлаждения процессора. Кроме того, уровень шума моноблока в режиме стрессовой загрузки процессора мог бы быть и пониже.

Еще один минус — это недостаточное количество USB-портов на задней панели корпуса моноблока. Вызывает нарекание и тот факт, что моноблок комплектуется только 4 ГБ оперативной памяти. Вообще, хотелось бы, чтобы была возможность выбора конфигураций моноблока, то есть чтобы можно было выбирать и объем оперативной памяти, и объем SSD-накопителя, и объем HDD, и модель процессора.

Ну и кроме того, на сайте производителя пока нет раздела, где можно было бы скачать все необходимые драйверы к моноблоку «Таволга».

Если говорить о ценах, то моноблок с 4 ГБ памяти, HDD емкостью 500 ГБ, процессором Intel Core i5-5287U, без операционной системы и с гарантией один год будет стоить от 1000 до 1050 долл. США (по курсу на день оплаты) в зависимости от количества при реализации промышленных партий начиная с августа (небольшие партии планируется завозить с июня, они будут на 50 долл дороже из-за экспресс-доставки). Такая же конфигурация с процессором Intel Core i3-5010U будет доступна в августе по цене от 910 до 950 долл. США.







Дополнительно

Российский моноблок "Таволга"

Российский моноблок «Таволга»

В период становления и активного развития IT-бизнеса в России, когда все китайские производители мечтали выйти на наш рынок, у нас было огромное количество собственных компаний, которые производили под своими брендами и настольные ПК, и ноутбуки, и серверы. Конечно, подавляющее большинство российских компаний под производством понимало лишь сборку компьютеров. Однако, была компания, которая даже стала производить свои собственные материнские платы для настольных ПК. Что же касается российских ноутбуков, то, конечно же, никто их не разрабатывал и не производил в России. У китайских OEM/ODM-производителей закупалась готовая платформа, которая дособиралась (устанавливалась память, процессор и накопитель) уже в России и на которую клеился соответствующий шильдик. Причем крупные игроки рынка позволяли себе даже заказать наклейку шильдиков в Китае. И нередко можно было увидеть в продаже один и тот же ноутбук с логотипами разных российских компаний.

Однако, те далекие времена расцвета IT-бизнеса в России давно уже канули в Лету. Российских производителей компьютерной техники можно пересчитать по пальцам и ориентируются они, в основном, на корпоративный сегмент рынка. Но даже в корпоративном сегменте российского рынка львиная доля принадлежит, конечно же, зарубежным производителям. Впрочем, сегодня, в условиях кризиса и федеральной программы по импортозамещению, у отечественных производителей есть реальный шанс исправить эту ситуацию и увеличить свое присутствие на нашем рынке.

Одной из крупнейших российских IT-компаний является компания «Т-Платформы», которая специализируется на разработке и производстве суперкомпьютеров и является поставщиком полного спектра решений и услуг для высокопроизводительных вычислений. Компания основана в 2002 году, ее центральный офис расположен в Москве, а региональные штаб-квартиры в Ганновере (Германия) и Тайбее (Тайвань).

Впрочем, суперкомьютерами не ограничиваются интересы компании «Т-Платформы». Совсем недавно компания анонсировала моноблок «Таволга», ориентированный на СМБ-сегмент рынка. Причем этот моноблок разработан в России.

Естественно, возникает вопрос — а что означает такое название? Вообще, таволга — это название лекарственного растения, которое встречается в средней полосе России. Но в данном случае никакой ассоциации с лекарственным растением, конечно, нет. Просто само слово таволга, если можно так выразится, очень русское на слух (во всяком случае, так показалось специалистам компании «Т-Платформы»). Кроме того, оно не так часто употребляется и «не избито». И это русское слово в компании «Т-Платформы» решили использовать в качестве торговой марки для различных пользовательских устройств, которыми компания собирается расширять линейку продукции, начиная с текущего года.

Как нам пояснили в компании «Т-Платформы», «не хотелось придумывать очередное безликое латинизированное название, обычно ассоциирующееся с IT, или аббревиатуру. Нам хотелось, чтобы название было узнаваемо русским, а не псевдо-западным, мелодичным и при этом не банальным – вот так из множества вариантов выбрали Таволгу».

На сегодняшний день моноблок производится на Тайване, однако в планах компании наладить полный цикл производства именно в России. Причем полный цикл производства может быть обеспечен уже к концу 2016 года. Конечно, это не означает, что все компоненты будут производиться у нас (это было бы просто утопией). И такие компоненты, как матрица, память процессор, накопитель, да и все остальные элементы будт закупаться зарубежом. Речь идет лишь о сборке, производстве материнских плат и элементов корпуса. Причем для производства материнских плат и корпуса не планируется строительство нового завода. Планируется задействовать уже существующие заводы на территории России. Саму основу печатной платы (без каких-либо напаянных на текстолит компонентов) также нет смысла производить в России, так как достаточно дешевой она будет только при очень больших объемах, которые может обеспечить только глобальный рынок, поэтому основу плат планируется закупать. Однако монтаж компонентов, то есть производство собственно системной платы, будет производиться в России. В России существует около десяти фабрик, которые могут производить такие платы и с некоторыми из них компания «Т-Платформы» уже ведет переговоры.

Итак, рассмотрим моноблок «Таволга» более подробно.

Комплектация и упаковка

В нашем варианте речь идет об инженерном сэмпле моноблока «Таволга», поэтому говорить о комплекте поставки и упаковке мы не можем.

Отметим лишь, что, кроме самого моноблока, в комплект поставки входит адаптер питания мощностью 150 Вт (19,5 В, 7,69 А).

Конфигурация

Как следует из информации на сайте производителя, конфигурация моноблока может быть различной. Отличия заключаются в модели процессора, объеме оперативной памяти, конфигурации подсистемы хранения данных и даже в наличии или отсутствии дискретной видеокарты.

Спецификация моноблока «Таволга», который был у нас на тестировании, приведена в таблице.

Моноблок «Таволга»
Процессор Intel Core i5-5287U
Чипсет N/A
Оперативная память 4 ГБ DDR3L-1600 (два модуля SK Hynix HMT425S6CFR6A-PB )
Видеоподсистема Intel Iris Graphics 6100
Экран 21,5 дюйма, 1920×1080, IPS, не сенсорный
Звуковая подсистема Realtek ALC662
Накопитель 1 × SSD Kingston RBU-SNS8100S3128GD1 (разъем M.2)
1 × HHD WDC WD5000LPVX-22V0TT0 (500 ГБ, 5400 об/мин, SATA-III)
Оптический привод нет
Картовод SD/SDHC/SDXC/MMC/MS
Устройство чтения смарт-карт есть
Сетевые интерфейсы Проводная сеть 2×Realtek PCIe GBE
Беспроводная сеть Realtek 8821AE (802.11b/g/n/ac)
Bluetooth Bluetooth 4.0
Интерфейсы и порты USB (2.0/3.0) 1/3
DisplayPort есть
HDMI 1.4 есть (выход)
RJ-45 2
аудиовыход есть
аудиовход есть
разъем для наушников и микрофона есть
Оптический порт S/PDIF есть
Веб-камера есть
Микрофон есть
Колонки Стереофонические динамики (2×2,5 Вт)
Габариты 531×353×160 мм
Масса без блока питания 5,6 кг
Адаптер питания 150 Вт (19,5 В, 7,69 А)
Операционная система Windows 8.1 (64-битная)

Итак, как видно по спецификации моноблока, в его основе классическая ноутбучная платформа на базе новейшего мобильного процессора пятого поколения Intel Core i5-5287U. Это двухъядерный процессор (четыре логических ядра с учетом технологии Hyper Threading) с номинальной тактовой частотой 2,9 ГГц, которая в режиме Turbo Boost может повышаться до 3,3 ГГц. Размер кэша L3 составляет 4 МБ, а TDP — 28 Вт.

В этот процессор интегрировано графическое ядро Intel Iris Graphics 6100, базовая частота которого составляет 300 МГц, а частота в режиме Turbo Boost — 1,1 ГГц.

Отметим, что моноблоки «Таволга» могут комплектоваться и процессорами Intel Core i3-5010U.

Опционально, моноблоки «Таволга» могут комплектоваться и дискретной видеокартой NVIDIA GeForce GTX 850M с 2 ГБ видеопамяти GDDR5. Но в нашем варианте видеокарта не была установлена.

Для установки модулей памяти в моноблоке предусмотрено два SO-DIMM слота. Поддерживается память DDR3L-1600. В базовой конфигурации устанавливается 4 ГБ памяти (2 модуля по 2 ГБ). Так, в нашем случае использовались модули SK Hynix HMT425S6CFR6A-PB.


Конечно, 4 ГБ памяти по сегодняшним меркам — это очень мало. И хотелось бы видеть в моноблоке не 4, а 16 ГБ памяти.

Подсистема хранения данных в моноблоке «Таволга» представляет собой комбинацию SSD-накопителя Kingston RBU-SNS8100S3128GD1 и HDD-накопителя WDC WD5000LPVX.

SSD-накопитель Kingston RBU-SNS8100S3128GD1, емкостью 128 ГБ, используется для установки операционной системы и программ. Этот накопитель имеет разъем M.2 и интерфейс SATA.

HDD-накопитель WDC WD5000LPVX емкостью 512 ГБ — это 2,5-дюймовый жесткий диск толщиной 7 мм с интерфейсом SATA 6 Гбит/с.

Отметим, что в моноблоке может быть реализована и иная система хранения данных. А вот оптического привода не предусмотрено.

Коммуникационные возможности определяются наличием двух гигабитных сетевых контроллеров Realtek и беспроводного двухдиапазонного сетевого адаптера Realtek RTL8821AE с поддержкой стандартов 802.11b/g/n/ac.

Звуковая подсистема моноблока основана на HDA-кодеке Realtek ALC662, а для воспроизведения звука установлена система, состоящая из двух динамиков (2×2,5 Вт).

Остается добавить, что моноблок оснащен встроенной HD-веб-камерой, расположенной над экраном.

Нельзя не отметить и то обстоятельство, что в самом моноблоке имеется аккумуляторная батарея емкостью 21,9 Вт·ч (1500 мА·ч) со стабилизатором напряжения питания. Наличие таких батарей в моноблоках — это, скорее, исключение из правил. Во всяком случае, пока нам не попадались на тестирование моноблоки с аккумуляторными батареями.

Батарея, конечно, не очень емкая и ее хватит лишь на 10-20 мин, что позволяет не работать в автономном режиме, а безопасно завершить работу с сохранением всех данных. Впрочем, емкая батарея в моноблоке была бы просто нелогична. Действительно, моноблок — это не ноутбук, и он не предусматривает автономного режима работы. Это стационарное устройство и наличие небольшой по емкости аккумуляторной батареи, совмещенной со стабилизатором напряжения позволяет лишь отказаться от использования внешних стабилизаторов и ИБП, что актуально в условиях России, особенно, если речь идет о регионах.

Дизайн

Дизайн моноблока «Таволга» можно назвать традиционным. Собственно, это просто большой монитор, но, за счет того, что в корпусе размешен еще и компютер, он немного толще, чем обычные мониторы.

Задняя панель корпуса моноблока выполнена из обычного, самого простого черного пластика. Возможно, смотрится это и не очень стильно, но зато дешево в производстве.

Экран в моноблоке не сенсорный, однако, он имеет так называемую безрамочную конструкцию. То есть вся поверхность экрана вместе с рамкой закрыты стеклом.

На верхней части рамки экрана, по центру, расположен глазок веб-камеры и микрофон.

Подставка моноблока выполнена из металла и по форме напоминает немного изогнутую и перевернутую букву «Г». Подставка крепится к моноблоку по центру на задней панели корпуса. Шарнирная конструкция крепления моноблока к подставке позволяет регулировать наклон экрана (правда, в очень незначительном диапазоне). В то же время, в любом положении экран прочно фиксируется. А вот регулировка экрана по высоте не предусмотрена.

Все интерфейсный разъемы, слоты и кнопки управления в моноблоке расположены сзади, слева и справа.

На левом торце корпуса моноблока расположены слот для карт памяти, слот устройства чтения смарт-карт и аудиоразъем для подключения гарнитуры.

На правом торце корпуса расположены три разъема портов USB 3.0, кнопка включения питания, а также кнопки управления моноблоком (регулировка яркости экрана и громкости звука).



Ну а заднем торце корпуса расположено несколько разъемов: разъем для подключения адаптера питания, два разъема RJ-45, разъем порта USB 2.0, выдеовыход DisplayPort, оптический S/PDIF и два аудиоразъема типа миниджек (линейный вход и выход), а также отверстие для кенсингтонского замка.

Вообще, нужно отметить, что такое расположение разъемов очень удачное. Разъемы, требующие постоянного подключения, как например, разъем питания, аудиоразъемы, разъемы RJ-45 и разъем порта USB 2.0, к которому подключается клавиатура или беспроводной модуль для мышки и клавиатуры, расположены сзади. А вот разъемы, к которым нужен оперативный доступ (подключить флэшку, внешний USB-накопитель, карту памяти) расположены с боков. Единственное, хотелось бы, чтобы на задней панели корпуса был не один, а как минимум два разъема портов USB на тот случай, если подключается проводная клавиатура и мышь. Ну и если нужно подключить принтер, то использовать для этого боковой USB-разъем не очень удобно. Одним словом, одного USB-порта сзади недостаточно.

Возможности по разборке

Одно из преимуществ моноблок «Таволга» заключается в том, что он очень легко разбирается. Чтобы снять заднюю пластиковую панель корпуса, нужно лишь вдавить две клавиши, расположенные на нижней панели корпуса и аккуратно отсоединить заднюю панель.

Сняв заднюю панель корпуса, можно обнаружить, что основа констукции корпуса моноблока выполнена из металла. Причем металла здесь реально много. Все закрыто металлическими кожухами, которые можно снять, открутив несколько винтиков.

Сняв металлический кожух, закрывающий системную плату, получаем доступ к модулям памяти, процессору, системе охлаждения, SSD-накопителю и Wi-Fi-модулю.

Сама по себе системная плата необычная. Она имеет модульную конструкцию и состоит из двух частей, соединяющихся через специальный разъем. Одна часть платы называется процессорной. На ней расположен только процессор с необходимой обвязкой. Вторая часть платы содержит все остальное. Такой модульный подход позволяет устанавливать различные модели процессоров в моноблок и менять их в случае необходимости. Для смены процессора нужно поменять лишь процессорную плату. Конечно, сделать это самостоятельно не получится, поскольку такие процессорные платы просто не продаются. Однако, в плане сервисного обслуживания все упрощается и, что немаловажно, удешевляется.

На системной плате можно заметить два слота mini-PCI Express. Один из этих разъемов занят WiFi-модулем, а вот второй, расположенный рядом с первым, свободен. Этот слот предназначен для установки так называемого модуля доверенной загрузки.

Модуль доверенной загрузки — это разработка компании «Т-Платформы». Он предназначен для обеспечения защиты данных и предотвращения несанкционированного доступа к системы.

Доверенная загрузка — это технология, которая повышает информационную безопасность за счет исключения возможности загрузки с не доверенных носителей и предотвращения загрузки неавторизованными пользователями. Суть в том, что для загрузки ОС и доступа к системе сначала должен успешно выполниться ряд проверок. Это идентификация/аутентификация пользователя, контроль устройства, с которого происходит загрузка ОС (например, может быть запрещена загрузка с любых носителей, кроме локального жесткого диска; либо наоборот — загрузка допускается строго с определенного съемного диска и т.д.). Затем производится контроль конфигурации компьютера (устройств PCIe, ACPI, SMBIOS, оперативной памяти и т.д.) — чтобы убедиться, что конфигурация компьютера соответствует образцу, и в нее не было внесено несанкционированных изменений. Ну и кроме того, осуществляется контроль целостности и достоверности загрузочного сектора носителя, системных файлов загружаемой ОС — чтобы убедиться, что с критичной частью ПО компьютера не проводились несанкционированные манипуляции, потенциально представляющие угрозу безопасности.

Также могут выполняться операции шифрования/расшифровывания загрузочного сектора, системных файлов.

Доверенная загрузка реализуется с помощью специального оборудования, которое называется модулем доверенной загрузки. Помимо указанных выше функций, модуль доверенной загрузки (МДЗ) может выполнять и другие:

  • регистрировать попытки доступа к компьютеру;
  • регистрировать действия пользователя;
  • блокировать или принудительно перезагружать компьютер в случае, если по истечении определенного времени от старта системы управление не было передано МДЗ;
  • самоконтроль работоспособности основных компонентов МДЗ.

Не лишним будет отметить, что модуль доверенной загрузки соответствует требованиям ФСБ и ФСТЭК по защите информации, составляющих государственную и коммерческую тайну.

Звуковой тракт

Как уже отмечалось, в моноблоке «Таволга» звуковая подсистема основана на HDA-кодеке Realtek ALC662, а в корпусе устройства имеется два динамика мощностью по 2,5 Вт каждый.

По субъективным ощущениям встроенная акустика очень неплохая. Звук достаточно громкий и при этом он не дребезжащий. Низкие частоты (басы) хорошо выражены. Нет и часто встречающегося в ноутбуках металлического оттенка в средних частотах.

Для оценки выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы прибегли к инструментальному тестированию с использованием внешней звуковой карты Creative E-MU 0204 USB и утилиты RightMark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц.

По результатам тестирования аудиотракт в моноблоке получил оценку «Очень хорошо». Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,02, −0,07
Отлично
Уровень шума, дБ (А)
−82,7
Хорошо
Динамический диапазон, дБ (А)
82,6
Хорошо
Гармонические искажения, %
0,0043
Очень хорошо
Гармонические искажения + шум, дБ (A)
−76,2
Посредственно
Интермодуляционные искажения + шум, %
0,0018
Очень хорошо
Взаимопроникновение каналов, дБ
−79,3
Очень хорошо
Интермодуляции на 10 кГц, %
0,017
Очень хорошо
Общая оценка
Очень хорошо

Экран

В моноблоке «Таволга» используется IPS-матрица со светодиодной подсветкой на основе белых светодиодов. Разрешение матрицы составляет 1920×1080, а ее диагональный размер 21,5 дюйма. Матрица не сенсорная, но имеет стеклянное покрытие.

Согласно проведенным измерениям, максимальная яркость экрана на белом фоне составляет 311 кд/м². При максимальной яркости экрана значение гаммы равно 2,2. Минимальная яркость экрана на белом фоне составляет 47,8 кд/м².

Результаты тестирования экрана
Максимальная яркость белого 311 кд/м²
Минимальная яркость белого 47,8 кд/м²
Гамма 2,2

Матрица в этом моноблоке мерцает на частоте 200 Гц. То есть для регулирования яркости во всем диапазоне, за исключеним макcимального уровня, используется широтно-импульсная модуляция светодиодной подсветки.

Цветовой охват ЖК-экрана покрывает 98,4% пространства sRGB и 72,3% Adobe RGB. Объем цветового охвата составляет 105,1% от объема sRGB и 72,4% от объема Adobe RGB. Результат очень хороший даже для IPS матрицы.

Светофильтры ЖК-матрицы довольно неплохо изолируют основные цвета.

Цветовая температура экрана моноблока очень стабильная по всей шкале серого (темные области можно не учитывать из-за погрешности измерения) и составляет 6200 K.

Основные цвета (красный, зеленый, синий) отлично (практически идеально) сбалансированы по всей шкале серого.

Что касается точности цветопередачи (дельта Е), то ее значение не превосходит 4 (темные области можно не учитывать), что является очень хорошим результатом.

Если говорить об углах обзора экрана моноблока, то они очень хорошие. При взгляде на изображение под углом по горизонтали и вертикали цвет почти не искажается и лишь немного уменьшается яркость. Одним, словом, экран в моноблоке очень хороший.

Работа под нагрузкой и в режиме простоя

В режиме простоя, как и должно быть, частота процессора в моноблоке составляет 800 МГц (естественно, речь идет о сбалансированной схеме энергопотребления), то есть к технологии Intel SpeedStep никаких нареканий нет. Температура процессора в этом режиме составляет порядка 38 °С.


При загрузке процессора тестом Stress CPU (утилитой AIDA64 Extreme Edition — тест на стабильность системы), который использует целочисленные вычисления, частота процессора составляет 3,3 ГГц (напомним, что для процессора Intel Core i5-5287U максимальная частота процессора в режиме Turbo Boost cоставляет 3,3 ГГц). Температура процессора в этом режиме загрузки увеличивается до 72 °С.

Может показаться немного странным, что при экстремальной загрузке обеих ядер процессора они могут работать на максимальной частоте. Действительно, для процессоров Intel Core четвертого поколения (Haswell) максимальная частота не достигалась при загрузке всех ядер процессора. Однако, для процессоров Intel Core пятого поколения (Broadwell), это нормальный режим. То есть так и должно быть.


При нагрузке процессора тестом Stress FPU, который использует вычисления c плавающей точкой и в большей степени нагревает процессор, устоявшаяся частота процессора чуть ниже максимальной и составляет 3,2 ГГц, а температура ядер процессора увеличивается до 100 °С, то есть близка к критическому значению.


При одновременной нагрузке процессора тестом Stress FPU и графической подсистемы тестом Stress GPU частота процессора начинает скакать от 1,1 до 3,3 ГГц. В данном режиме может наблюдаться троттлинг. Температура ядер процессора также скачет от 70 °С до критического значения.



Подсистема памяти и производительность подсистемы хранения данных

Согласно данным утилиты AIDA64 Cache & Memory Benchmark, скорость записи данных в память составляет 23587 МБ/с, а скорость чтения — 21866 МБ/с. Для памяти DDR3-1600 (пиковая пропускная способность 12800 МБ/с) в двухканальном режиме работы это типичный результат.

Как уже отмечалось, в моноблоке подсистема хранения данных представляет собой комбинацию SSD и HDD накопителей. Поскольку операционная система устанавливается на SSD-накопитель (Kingston RBU-SNS8100S3128GD1), то интересны, прежде всего, его скоростные показатели..

Утилита ATTO Disk Benchmark определяет максимальную скорость последовательного чтения SSD-накопителя на уровне 550 МБ/с, а последовательной записи — на уровне 520 МБ/с.

Утилита AS SSD выдает по максимальной скорости последовательного чтения и записи результат чуть скромнее, чем утилита ATTO Disk Benchmark. Однако, это вполне нормально, поскольку в тестах AS SSD при определении последовательной скорости чтения и записи используется глубина очереди задач, равная 1, а в тесте ATTO Disk Benchmark — равная 4.

Приведем также результаты тестирования SSD-накопителя утилитой HD Tune Pro. Здесь результаты схожи с теми, которые демонстрирует утилита AS SSD.

Система охлаждения и уровень шума

Система охлаждения моноблока представляет собой один кулер, выдувающий воздух через вентиляционные решетки, расположенные на задней поверхности корпуса.

Поскольку в стрессовом режиме загрузки процессора температура ядер процессора достигает 100°C, необходимо обеспечить эффективный отвод тепла из корпуса моноблока. Однако, теплоотвод в моноблоке не очень эффективный. Вентиляционные отверстия очень маленькие и большая часть теплого воздуха, выдуваемого из радиатор охлаждения, поступает обратно в корпус. В результате, задняя пластиковая поверхность корпуса нагревается. В районе расположения кулера температура задней поверхности корпуса может достигать 50°C в режиме стрессовой загрузки процессора, что хорошо видно на фотографии, сделанной с помощью тепловизора.

Измерение уровня шума проводилось в специальной звукопоглощающей камере, а чувствительный микрофон располагался относительно моноблока так, чтобы имитировать типичное положение головы пользователя. Согласно нашим измерениям, в режиме простоя уровень шума, издаваемого моноблоком, составляет 24 дБА. Это очень низкий уровень шума, который сливается с уровнем фона.

При стрессовой загрузке процессора уровень издаваемого моноблоком шума увеличивается до 36 дБА. Это уже вполне различимый уровень шума. Днем, в типичном офисном помещении, при таком уровне шума моноблок будет слышно. Одним словом, моноблок «Таволга» можно отнести к категории средних по уровню шума.

Сценарий нагрузки Уровень шума
Режим простоя 24 дБА
Стрессовая загрузка 36 дБА

Исследование производительности

Для оценки производительности моноблока «Таволга» мы использовали традиционную методику измерения производительности с применением бенчмарков iXBT Application Benchmark 2015 и iXBT Game Benchmark 2015. Для наглядности, мы также добавили в таблицу результаты тестирования моноблока Lenovo A740 на базе процессора Intel Core i7-4558U.

Результаты тестирования в бенчмарке iXBT Application Benchmark 2015 приведены в таблице.

Логическая группа тестов Референсная система Моноблок Lenovo A740 Моноблок «Таволга»
Видеоконвертирование и видеообработка, баллы 100 145,15 154,5
MediaCoder x64 0.8.33.5680, секунды 458,1 310,0 289,3
SVPmark 3.0, баллы 922,2 1313,0 1390,3
Создание видеоконтента, баллы 100 145,7 154,1
Adobe Premiere Pro CC 2014.1, секунды 1794,4 1249,9 1054,7
Adobe After Effects CC 2014.1.1 (Test #1), секунды 2036,3 1483,6 1308,0
Adobe After Effects CC 2014.1.1 (Test #2), секунды 1116,8 671,2 788,3
Photodex ProShow Producer 6.0.3410, секунды 991,6 721,5 660,5
Обработка цифровых фотографий, баллы 100 168,2 188,9
Adobe Photoshop CC 2014.2.1, секунды 2215,8 1165,4 1005,5
ACDSee Pro 8, секунды 770,4 518,0 476,0
Векторная графика, баллы 100 127,8 124,2
Adobe Illustrator CC 2014.1.1, секунды 515,0 403,1 414,6
Аудиообработка, баллы 100 135,4 145,5
Adobe Audition CC 2014.2, секунды 1046,9 773,1 719,5
Распознавание текста, баллы 100 140,7 142,3
Abbyy FineReader 12, секунды 548,6 389,9 385,5
Архивирование и разархивирование данных, баллы 100 110,9 128,6
WinRAR 5.11 архивирование, секунды 313,8 249,3 247,5
WinRAR 5.11 разархивирование, секунды 12,9 13,2 9,9
Скорость инсталляции и деинсталляции приложений, баллы 100 77,8 110,9
Скорость инсталляции и деинсталляции приложений, секунды 339,4 436,0 306,1
Файловые операции, баллы 100 31,9 113,9
Копирование данных, секунды 89,7 274,2 69,0
UltraISO Premium Edition 9.6.2.3059, секунды 32,8 105,6 32,9
Интегральный результат производительности, баллы 100 110,1 138,5

Если говорить кратко, то результаты таковы. По интегральной производительности моноблок «Таволга» на базе процессора Intel Core i5-5287U превосходит нашу референсную систему на базе процессора Intel Core i5-3317U на 38,5%. Более того, по производительности в неигровых приложениях, моноблок «Таволга» обходит и моноблок Lenovo A740, в котором установлен процессор Intel Core i7-4558U. И по скорости работы моноблок «Таволга» можно отнести к категории решений среднего уровня производительности.

Тем не менее, еще раз отметим, что в моноблоке недостаточный объем оперативной памяти. К примеру, если бы было установлено хотя бы 8 ГБ, то результат теста Adobe After Effects CC 2014.1.1 (Test #2) был бы существенно лучше за счет реализации режима мультипроцессинга, который невозможен при недостаточном количестве памяти.

Ну а теперь посмотрим на результаты тестирования моноблока «Таволга» в играх. Тестирование проводилось при разрешении 1920×1080 и при использовании процессорного графического ядра.

Игровой тест Максимальное качество Минимальное качество
Среднее значение FPS Минимальное значение FPS Среднее значение FPS Минимальное значение FPS
Aliens vs Predator D3D11 Benchmark v.1.03 5,8 - 16,3 -
GRID 2 12,5 12,5 37,3 27,9
World of Tanks 0.9.5 10,3 2,0 57,8 41,7
Metro: LL Redux 3,6 1,2 11,6 4,2
Metro: 2033 Redux 3,9 1,1 14,9 6,4
Hitman: Absolution 2,4 1,8 13,7 10,6
Thief 4,8 1,3 9,6 4,1
Tomb Raider 3,8 3,0 27,4 21,5
Sleeping Dogs 5,0 2,3 12,6 9,6
SniperEliteV2-Benchmark 1.05 5,0 5,0 16,5 7,7

Как и следовало ожидать, моноблок «Таволга» без дискретной видеокарты не может рассматриваться в качестве игрового решения. Даже при настройках игр на минимальное качество при разрешении 1920×1080 очень мало игр, в которые можно играть с комфортом (при скорости более 40 FPS).

Выводы

Итак, в заключение, еще раз остановимся на плюсах и минусах моноблока «Таволга», который, напомним, нацелен на СМБ-сектор российского рынка.

На одной чаше весов отличный экран, возможность простой разборки моноблока и его апгрейда, наличие небольшого аккумулятора и стабилизатора питания, а также опциональная возможность оснащения моноблока модулем доверенной загрузки, что может быть актуально для корпоративных пользователей. Кроме того, сюда мы также добавили и наличие устройства для чтения смарт-карт, возможность блокирования портов USB на уровне BIOS, а также наличие двух гигабитных сетевых интерфейсов.

Производительность этого моноблока также не вызывает нареканий. Все же, это не графическая станция и для тех задач, которые возлагаются на моноблоки в рамках офисной работы, этой производительности будет вполне достаточно.

На другой чаше весов не очень эффективная система охлаждения процессора. Кроме того, уровень шума моноблока в режиме стрессовой загрузки процессора мог бы быть и пониже.

Еще один минус — это недостаточное количество USB-портов на задней панели корпуса моноблока. Вызывает нарекание и тот факт, что моноблок комплектуется только 4 ГБ оперативной памяти. Вообще, хотелось бы, чтобы была возможность выбора конфигураций моноблока, то есть чтобы можно было выбирать и объем оперативной памяти, и объем SSD-накопителя, и объем HDD, и модель процессора.

Ну и кроме того, на сайте производителя пока нет раздела, где можно было бы скачать все необходимые драйверы к моноблоку «Таволга».

Если говорить о ценах, то моноблок с 4 ГБ памяти, HDD емкостью 500 ГБ, процессором Intel Core i5-5287U, без операционной системы и с гарантией один год будет стоить от 1000 до 1050 долл. США (по курсу на день оплаты) в зависимости от количества при реализации промышленных партий начиная с августа (небольшие партии планируется завозить с июня, они будут на 50 долл дороже из-за экспресс-доставки). Такая же конфигурация с процессором Intel Core i3-5010U будет доступна в августе по цене от 910 до 950 долл. США.
