Доброго всем времени суток!

В продолжении темы отключения аналогового телевидения в Украине и моего предыдущего обзора, предлагаю рассмотреть гибридную тв-приставку Mecool M8S Plus DVB, которая сочетает в себе функции Android тв-бокса и DVB-С/Т/T2 тюнера.

Приставка привлекла своим внешним видом и относительно небольшой стоимостью, среди подобных устройств. Но в то же время «настораживали» скромные объёмы оперативной и встроенной памяти.

На просторах интернет не сложно выяснить, что производителем обозреваемого устройства является OEM фирма — производитель Shenzhen Videostrong Technology Co. Ltd., которая производит большинство моделей продаваемых под разными брендами Китайских тв-боксов. Обозреваемую модель изготовили для брендов Mecool и Vontar.

Тв-бокс построен на процессоре Amlogic S905D, который по своим функциям схож с Amlogic S905X, кроме заявленной производителем поддержки гигабитного Ethernet (RGMII), и наличием TS видео входа. В устройстве установлено 1ГБ оперативной и 8ГБ флэш памяти. По современным меркам такие объёмы памяти очень малы, но их должно быть достаточно для обеспечения минимального функционала устройства в качестве медиапроигрывателя.

Подключить устройство к интернет можно двумя способами: по WiFi стандарта 802.11b/g/n, либо по Еthеrnеt. Максимальная скорость передачи данных по Ethernet — 100 Мбит/с.

Mecool M8S Plus DVB возможно подключить к ТВ приемникам как через цифровой HDMI, так и через композитный CVBS(один из самых популярных входов во времена господства ЭЛТ телевизоров) аудио/видео выходы.

Технические характеристики Mecool M8S Plus DVB
Процессор4-х ядерный 64-bit ARM® Cortex™A53 Amlogic S905D
ГрафикаMali-450MP с частотой до  750MГц
Оперативная память1 Gb DDR3
Встроенная память8GB EMMC
Беспроводные интерфейсыWiFi IEEE 802.11b/g/n  2.4ГГц
Ethernet10M/100M
Разъёмы  AV,CVBS/L/R,DC Power Port,HDMI,LAN,RJ45,2хUSB2.0
Дополнительно Тюнер DVB-С/T/T2
Операционная система Android 7.1
Габаритные размеры, вес 13 x 9.85 x 2.1 см, 180 гр.

 УЗНАТЬ АКТУАЛЬНУЮ СТОИМОСТЬ MECOOL M8S Plus DVB

купон IT$CNM8P уменьшит стоимость обозреваемой приставки на 13$

Упаковка, комплектация

Тв-приставка поставляется в глянцевой картонной коробке, на которой в виде пиктограмм указаны её основные характеристики.

В комплект поставки входят:

  • гибридная тв-приставка Mecool M8S Plus DVB;
  • пульт дистанционного управления;
  • блок питания;
  • шнур HDMI;
  • инструкция по эксплуатации.

Кроме кнопок управления Android частью, пульт дистанционного управления имеет дополнительные кнопки для прямого управления функциями DVB-T2 тюнера. Кнопки выполнены из резины, нажимаются мягко. Питание пульта предусмотрено от двух элементов ААА.

На блоке питания указана маркировка YZDZ15-050200. Заявлены следующие характеристики: напряжение 5В, сила тока 2А. Выполнен неплохо для бюджетного тв-бокса. На плате присутствуют входной и выходной фильтры и предохранитель. На выходе установлены конденсаторы Low ESR. Длина шнура около 1 м.

Шнур HDMI такой же, как и у большинства китайских тв-боксов. Длинна шнура около 80см.

Инструкция по эксплуатации на английском языке.


Внешний вид

Компактный корпус устройства выполнен из матового пластика. По верхней грани присутствует глянцевая полоса.
Размеры корпуса 13 x 9.85 x 2.1 см,  вес 180 гр.
На верхней крышке выполнено глянцевое тиснение в виде надписи «Android TV».

На нижней стороне корпуса выполнены вентиляционные отверстия. Тут же присутствует наклейка с информацией о модели и MAC адресом устройства. Вместо привычных резиновых ножек используются ножки из пластика.

За передней стенкой корпуса находится ИК приёмник и диодный индикатор режимов работы устройства. Во время работы индикатор светится синим, в дежурном режиме — красным цветом. Интенсивность свечения — ниже среднего, глаз не раздражает.

На задней стороне корпуса находятся следующие разъёмы (слева на право): питание 5В, USB 2.0, Ethernet RJ45, HDMI, USB2.0, аналоговый аудио/видео выход AV(CVBS), антенный разъём.

На боковых сторонах отсутствуют какие либо разъёмы.


Разборка

Корпус Mecool M8S Plus DVB собран на защёлках. Для разборки необходимо аккуратно их поддеть и снять верхнюю крышку. Корпус собран очень плотно. Приложив усилие, больше необходимого, можно легко сломать защёлки.

Плата устройства закреплена к нижней части корпуса с помощью четырёх саморезов. WiFi антенна приклеена к верхней крышке.

Снимаем плату и видим, что «система охлаждения», если её можно так назвать, выполнена в виде металлической пластины и прокладки из термопроводящей резины. Термопрокладка имеет контакт с процессором.
На мой взгляд, расположить плату «вверх ногами» и отводить тепло на пластину в нижней части устройства не сильно удачное решение. Будет ли система охлаждения справляться со своими функциями, мы проверим при дальнейшем тестировании.

Плата Mecool M8S Plus DVB выполнена аккуратно, следов несмытого флюса не обнаружено. Присутствуют элементы защиты HDMI, что не совсем свойственно для бюджетных тв-боксов. По маркировке на плате можно установить дату её производства — 16 июля 2018 года.
Из основных элементов на плате можно выделить следующие:
  • процессор Amlogic S905D;
  • микросхемы оперативной памяти DDR3 SDRAM HYNIX H5TQ2G43BFR PBCобщим объёмом 1 ГБ;
  • микросхема Flash памяти производства Micron,  маркировка 7WG22 NW814 — данных не нашел;
  • WiFi модуль на чипе  SCI S9082C;
  • сетевой LAN трансформатор  H1601SG;
  • усилитель звукового сигнала со встроенным преобразователем DIO2133.

DVB-C/T/T2  часть собрана на тюнере MxL603 и демодуляторе Avalink AVL6762TA.
Хочу отметить, что в описаниях большинства идентифицированных микросхем указана нормальная рабочая температура до 85°C;



Операционная система

Mecool M8S Plus DVB работает под управлением операционной системы Android 7.1.2 с открытым root доступом.
Первая загрузка устройства длится около 2-х минут, последующие около 25 секунд.

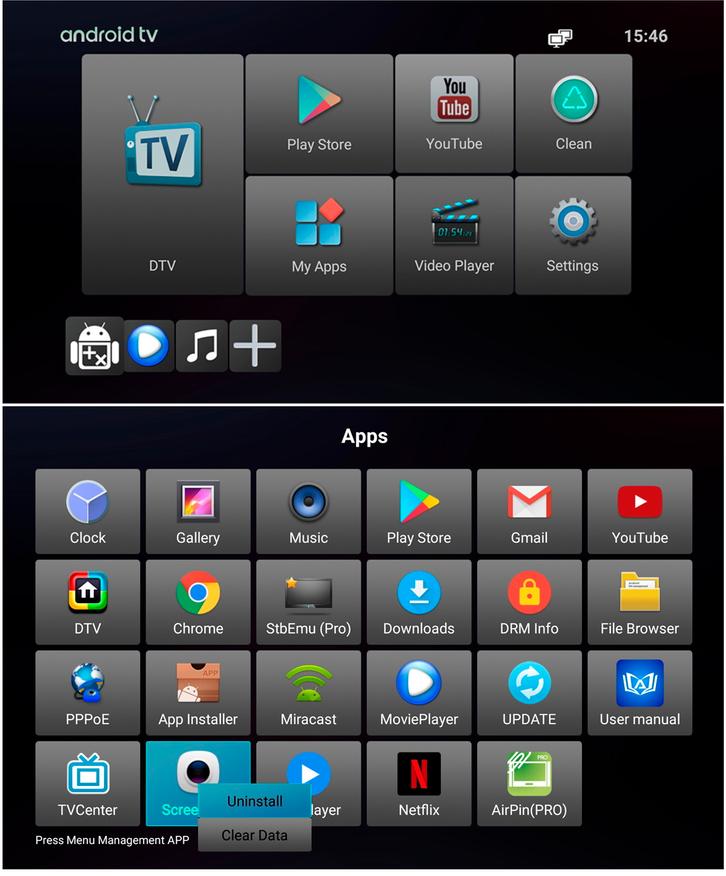

После загрузки устройства, мы попадаем на рабочий стол предустановленного лаунчера.
Рабочий стол выполнен в виде плиток и адаптирован под работу со штатным пультом. В верхней части домашнего экрана плитки имеют больший размер и за ними закреплены отдельные приложения, без возможности изменения. В нижней части рабочего стола находятся настраиваемые плитки меньшего размера, за которыми можно закрепить выбранное вами приложение.
В системе предустановленно минимальное количество приложений: YouTube, приложение для просмотра эфирного тв — DTV, Play market, Miracast, эмулятор IPTV приставок, AirPin(PRO версия), MX Player и пр. Удалить или очистить данные выбранного приложения можно с помощью кнопки «Menu» на пульте.
 Меню настроек состоит из четырёх основных пунктов:
  1. Настройки сети — в этом меню присутствуют настройки WiFi, LAN соединения и VPN;
  2. Аудио/видео настройки — в этом меню настраивается разрешение экрана, HDMI CEC, формат аудио выхода;
  3. Основные настройки — в этом меню находятся настройки языка, даты/времени, меню добавления Google аккаунта;
  4. Информация об устройстве — в этом меню находятся: обновление системы (на момент написания обзора, обновлений ПО не обнаружено), управление памятью, информация об устройстве, инструкция по использованию, меню сброса на заводские настройки.
Русская локализация в лаунчере заставляет желать лучшего.
Нажав 10 раз в меню «Информация о товаре» на «Модель» можно попасть в стандартное меню настроек Android.
Из 8 ГБ общего объёма встроенной Flash памяти доступно к использованию около 4 ГБ. Остальной объём занят операционной системой.
Благодаря наличию root доступа, есть возможность установить сторонний лаунчер и назначить его системным приложением. Перед всеми манипуляциями с ПО советую установить TWRP через родное recovery (нажав при запуске зубочисткой кнопку Reset, которая находится за AV разъёмом). И сделать резервную копию разделов устройства (Bacup). Файлы TWRP и прошивка для Mecool M8S Plus DVB — ТУТ.  Подробная информация о TWRP — ТУТ.
После установки стороннего лаунчера выяснился один момент — при перезагрузке снова загружается родной лаунчер. Чтобы решить эту проблему нужно удалить папку с предустановленным лаунчером в системной папке System/App/. Заодно можно удалить ненужные приложения, немного освободив память устройства.
В качестве стороннего лаунчера был установлен ATV launcher. Русская локализация в нём выполнена более качественно, присутствует возможность включения нижней функциональной панели (бара). Появляется возможность использования встроенного скриншотера.

Тестирование

 По результатам тестов Mecool M8S Plus DVB немного опережает бюджетные тв-боксы на Amlogic S905W.
 Результаты под спойлером.
Antutu 6.2.7
Geekbench 4
 Antutu Videotester
Проигрывание частично поддерживаемых на аппаратном уровне форматов решается установкой стороннего плеера, например MХ Player.

Программа A1SD Bench показала низкую скорость встроенной Flash памяти. Скорость ОЗУ на среднем уровне. Есть подозрение, что A1SD Bench некорректно работает в Android 7. Бокс отлично проигрывал 4К ролики с внутренней памяти, что говорит о скорости большей чем показал A1SD Bench.

Скорость сетевых интерфейсов

Для проверки скорости была использована мультиплатформенная утилита iperf3, которая показывает реальную скорость сетевого интерфейса.
Серверная часть была запущена на компьютере, клиентская на Mecool M8S Plus DVB.
Расстояние от тв-бокса до роутера — около 6 метров.
Скорость по LAN составила 94 Мбит/с, по WiFi — около 42 Мбит/с.
 Данных скоростей вполне хватит для просмотра медиаконтента до 1440р по WiFi и до 2160p по LAN.

Эфирное телевидение стандарта DVB-C/T/T2

В моём регионе, из поддерживаемых стандартов цифрового тв, доступен только DVB-T2.
Просмотр эфирного телевидения доступен с помощью приложения DTV.
Перевод приложения снова заставляет желать лучшего.
После запуска, приложение предлагает выполнить поиск цифровых тв каналов. В результате сканирования были обнаружены все 32 Украинских цифровых канала. Номера  каналам присваиваются автоматически, по логическим номерам (LCN). Далее приставка переходит в режим трансляции канала с первым логическим номером.
Комплектным пультом удобно управлять функциями присущими Т2 ресиверам:

EPG(Electronic Program Guide) - «электронная телепрограмма». Которая представляет экранное меню с отображением расписание телепрограмм.

Вывести меню EPG на экран можно с помощью одноименной кнопки на пульте. Несколько последующих телепрограмм также отображаются на экране, при переключении каналов или при нажатии кнопки «Info».

С помощью кнопки «Задача», можно добавить задание на запись программы с выбранного канала, в выбранное время. Поддерживается несколько выполняемых заданий. Возможна установка повтора выполнения задания: однократно, ежедневно, еженедельно. Управление в списке заданий выполняется «цветными» кнопками штатного пульта. Запись ведётся на внешний USB накопитель. Записанные видеоролики доступны в меню PVR.

Timeshift (отложенный просмотр). Функция, с помощью которой можно поставить на паузу просматриваемую тв-программу. И через какое то время вернуться к её просмотру. Во время паузы запись ведется также на внешний USB накопитель.

При нажатии кнопки «Menu» на пульте, происходит переход на экран интерактивных функций.
Здесь доступен быстрый переход в следующие меню:
  • Меню установок;
  • Менеджер каналов;
  • EPG;
  • Настройки программы.
Работа DVB-T2 не вызывает никаких вопросов. Изображение качественное, переключение каналов происходит с задержкой менее секунды. Повеселило окно с вопросом «Вы хотите бросить курить?», при отключении программы.
DRMDRM — сокращение, расшифровываемое как «digital restrictions management», то есть управление цифровыми ограничениями. Сторонники копирайта обычно расшифровывают это сокращение, как digital rights management.
По-русски DRM называется Технические средства защиты авторских прав.
Mecool M8S Plus DVB имеет поддержку Google Widevine DRM Level 1.

Проигрывание тестовых роликов

Mecool M8S Plus DVB без каких либо сложностей проигрывает 4К ролики 3840x2160 60fps.
Протестировал воспроизведение следующих роликов:
  •  Ducks.Take.Off.720p.QHD.CRF24.x264-CtrlHD.mkv — MPEG4 Video (H264) 1280x720 29.97fps
  •  Ducks.Take.Off.1080p.QHD.CRF25.x264-CtrlHD.mkv — MPEG4 Video (H264) 1920x1080 29.97fps
  •  Ducks.Take.Off.2160p.QHD.CRF25.x264-CtrlHD.mkv — MPEG4 Video (H264) 3840x2160 29.97fps
  •  Sony Camp 4K Demo.mp4 — HVC1 3840x2160 59.94fps 78941kbps
  •  Philips Surf 4K Demo.mp4 о — HVC1 3840x2160 24fps 38013kbps
  •  LG Cymatic Jazz 4K Demo.ts — Video: HEVC 3840x2160 59.94fps
Все видео были воспроизведены без каких либо проблем с помощью MX Player (HW+).

YouTube, IPTV

В предустановленном клиенте YouTube доступно максимальное разрешение роликов 2160р.
К проигрыванию вопросов нет, всё плавно, со звуком.


IPTV работает без нареканий. Каналы переключаются быстро, воспроизведение плавное, без задержек.

Температурный режим

Во время тестирования наблюдались следующие температуры:
  • в простое 63°C;
  • просмотр Т2 каналов 64 — 67°C;
  • YouTube в 2160р 71 — 75°C;
  • просмотр 4К видео с носителей 73 — 77°C
  • просмотр онлайн тв, IPTV 63 — 73°C.
Приложение Cpu Throttling Test не выявило троттлинга, после стандартного 15-ти минутного теста. Во время теста температура не поднималась больше 78°C.

Вывод
Mecool M8S Plus DVB является типичным представителем OEM продукции. Выпустили модель — и забыли.
Вряд ли бренд Mecool будет поддерживать эту модель новыми прошивками. Но радует тот факт, что в приставке открыт root доступ, следовательно можно сделать резервную копию заводской прошивки и далее настраивать её по своему усмотрению.
Несмотря на скромные характеристики, Mecool M8S Plus DVB вполне справляется с функциями домашнего медиацентра. С помощью встроенного DVB-C/T/T2 тюнера можно просматривать каналы цифрового эфирного телевидения, с помощью функционала Android легко можно просматривать популярный online медиаконтент, в том числе и в 4К.
Обозреваемая модель является самой недорогой в подобном классе устройств. Она может рассматриваться к покупке, при ограниченном бюджете и потребности в приобретении подобного устройства.
Из отрицательных моментов отмечу, что не смог подключить к приставке внешний HDD 1Тб, с флеш накопителями приставка работала корректно. За неделю тестирования один раз было зависание, при чрезмерной нагрузке (одновременный просмотр HD каналов IPTV, мониторинг температуры и попытка сделать скриншот). Сказывается малый объём ОЗУ. Помогло только переподключение питания.

Вот собственно всё, о чём я хотел рассказать в своём обзоре.
Всем добра!
Спасибо за внимание.
