Регулируемая нагрузка 150 Вт размером с пачку сока: обзор Аlientek EL15

Нагружать блоки питания и аккумуляторы при тестировании на резисторы неудобно. Придумали электронные нагрузки с удобным регулированием параметров и охлаждением. Китайский бренд измерительных приборов и электроники Аlientek выпустил продвинутую электронную нагрузку мощностью до 150 Вт. Модель EL15 очень компактная по сравнению с аналогами, поддерживает несколько базовых режимов нагружения и разные варианты тестирования (есть даже точная 4-х проводная схема), есть наглядный дисплей и удобное управление (даже с простым мобильным ПО). Подробнее в кратком обзоре ниже.

Технические характеристики

Упаковка и комплект поставки

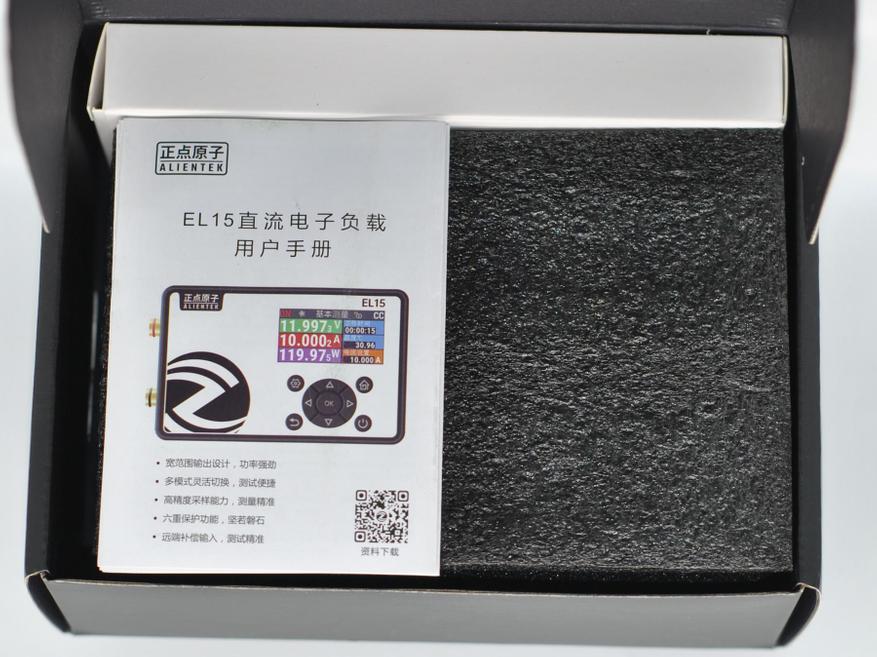

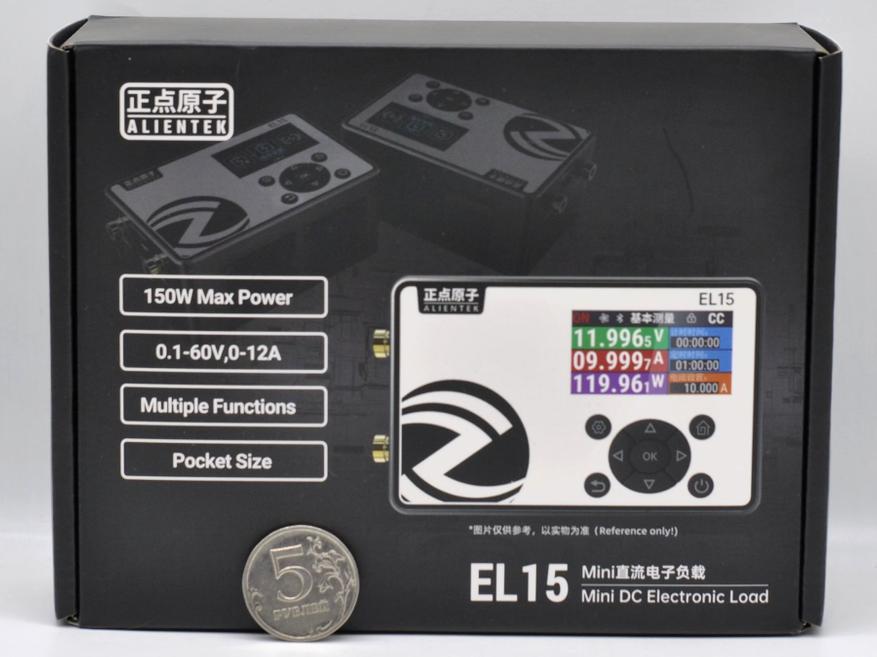

Упаковка товара:

Изготовлено в Китае.

Комплектация прибора:

• Электронная нагрузка EL15
• Кабель для питания 1,2 м
• Щупы для подключения источника 0,5 м
• Ответная часть разъема XT30 для четырехпроводной схемы
• Руководство пользователя (китайский/английский)

Подключение источника щупами с зажимами «крокодил» (не магнитятся) и сечением 16 AWG, внешние питание 5 В подается от любого зарядного/пауэрбанка.

Руководство в pdf, мобильное ПО и свежую прошивку можно скачать на официальном сайте.

Внешний вид и интерфейсы

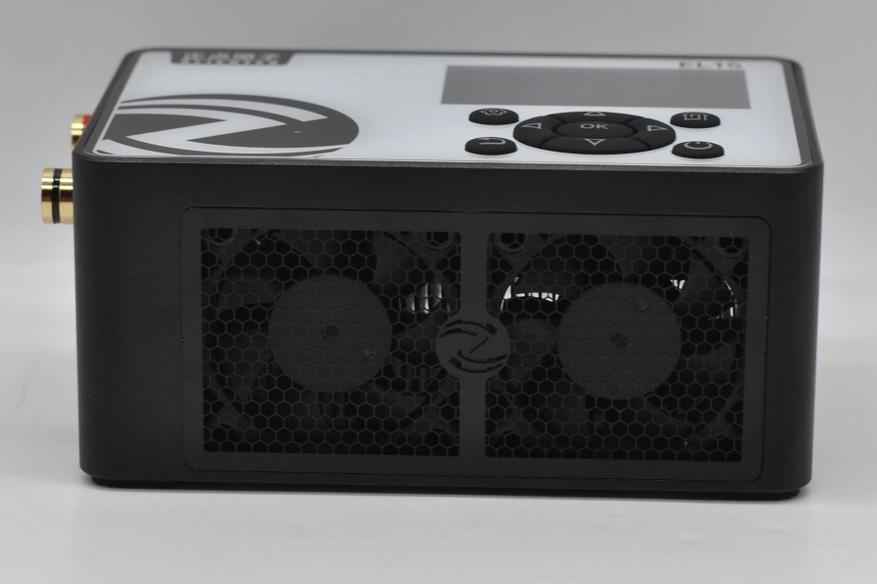

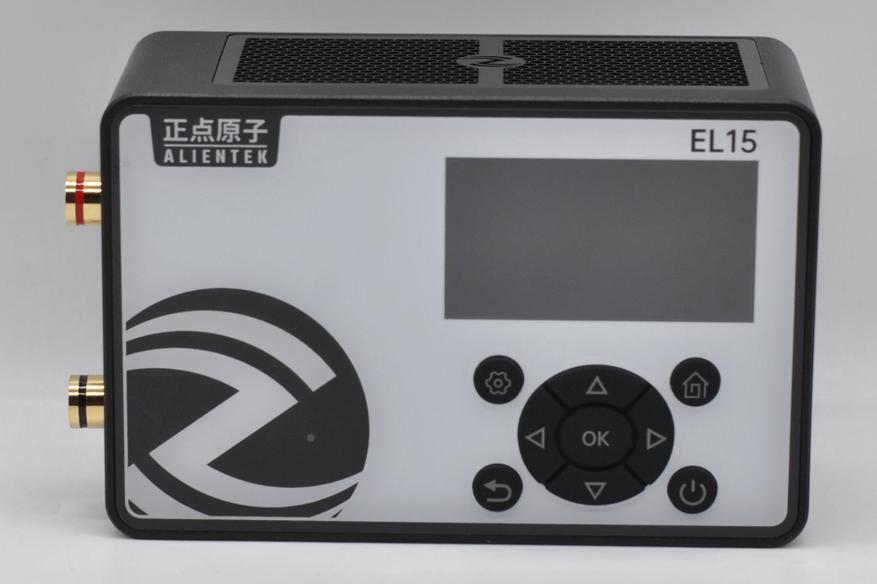

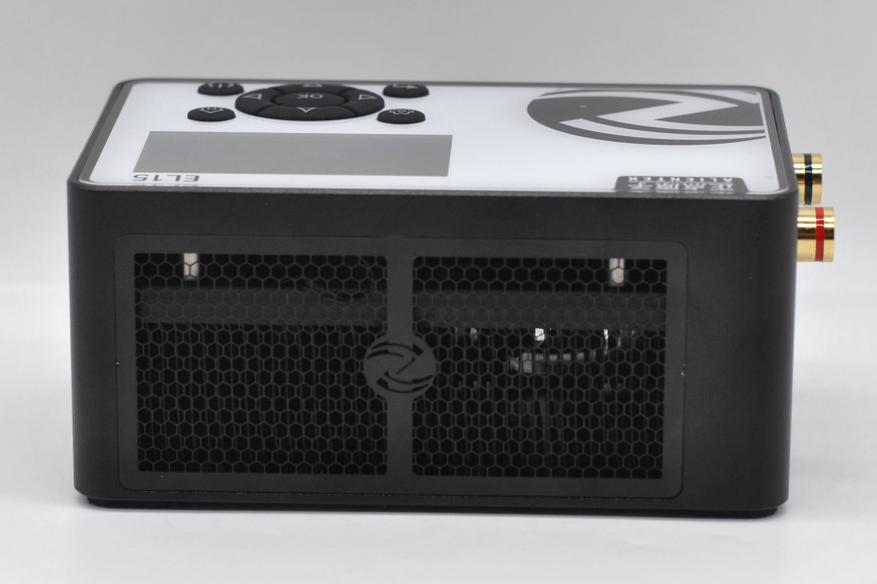

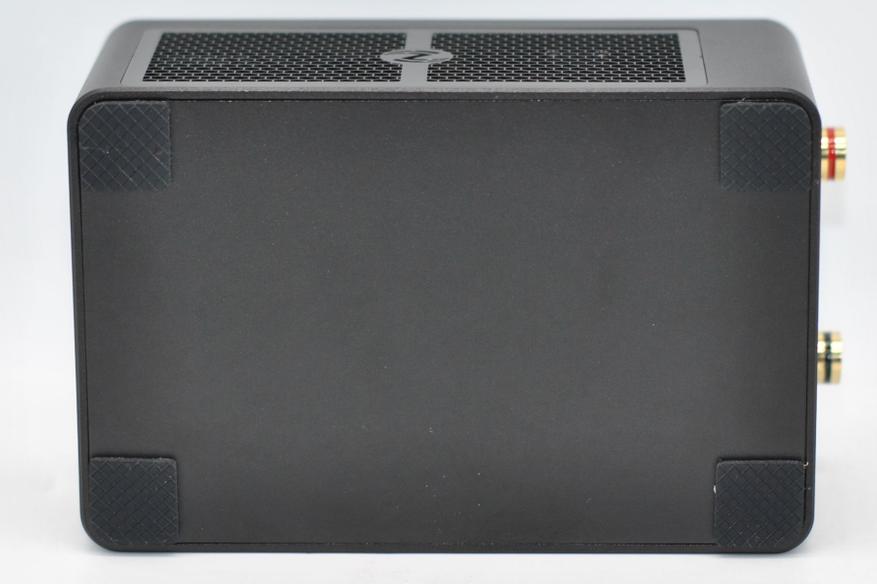

Нагрузка действительно компактная, корпус из алюминия, кроме верхней части, где дисплей (44х23 мм) и кнопки управления. Вентиляторы 4 см стоят под металлической сеткой, включаются по необходимости. На столе не скользит — есть ножки.

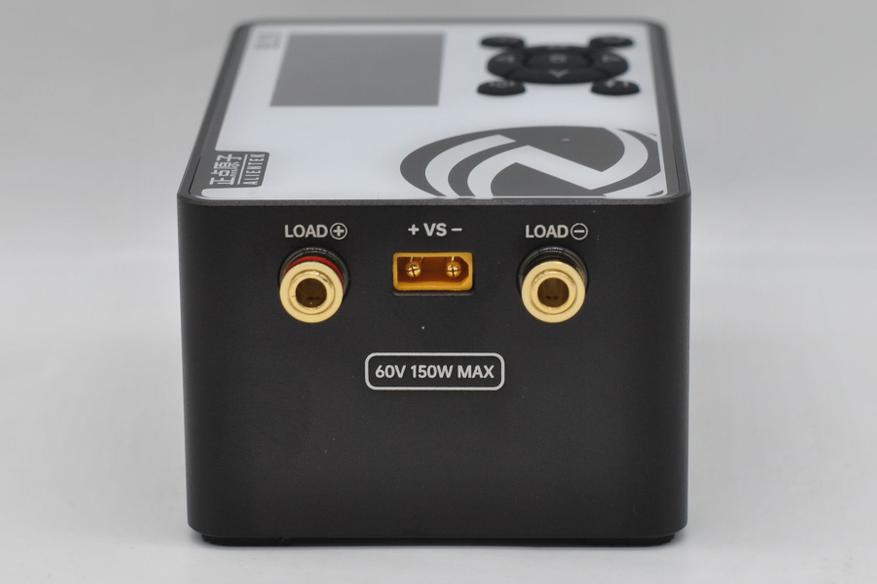

Выходы разъемом под банан (можно и кабель зажимать) с подсветкой. XT30 используется для прямого измерения напряжения на источнике (чтобы избежать падения на проводах) в точной четырех проводной схеме (ее нужно активировать в меню). С другой стороны подача питания.

Измеренная масса 301 г.

Схема двух видов измерений:

По сравнению с аналогами схожей мощности, тут компактность и подход к дизайну на другом уровне. У бренда и преобразователь напряжения DP100 в карман легко помещается. Вот сравнение с нагрузкой ATORCH DL24:

У бескорпусной ATORCH неудобные кнопки, большой 10 см вентилятор не закрытый сверху, а еще внешние питания 12 В.

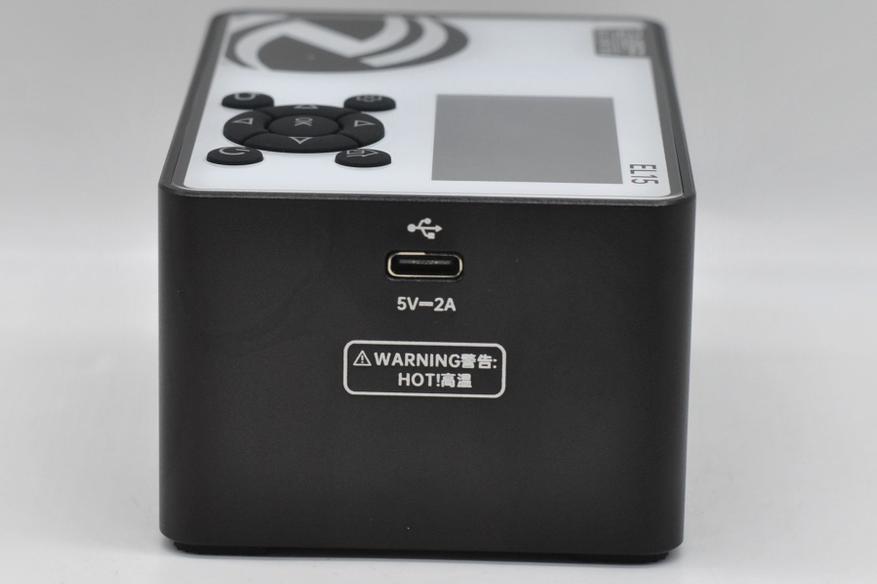

Работает EL15 тоже только с внешним питанием по Type-C:

Встроены следующие защиты: от переполюсовки, перегрузки по току, перенапряжения, превышения мощности и от перегрева.

Меню

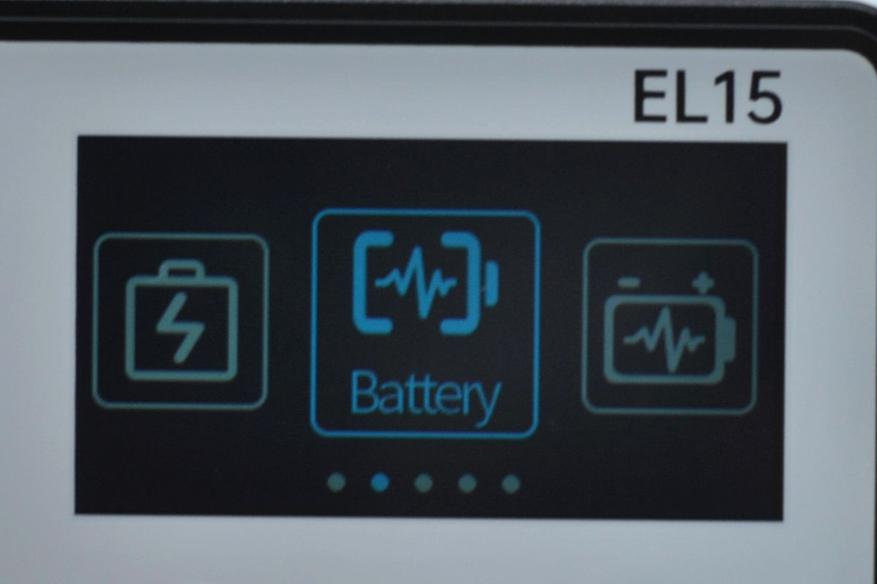

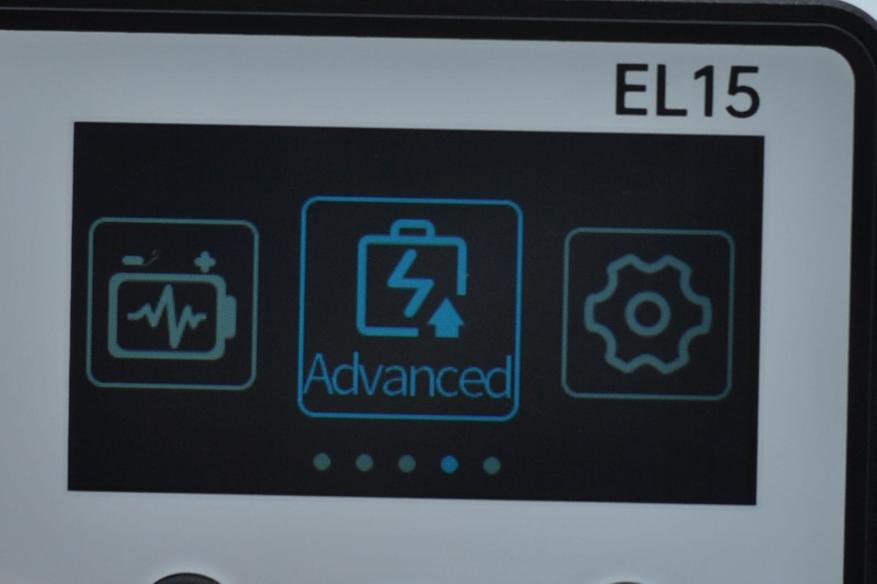

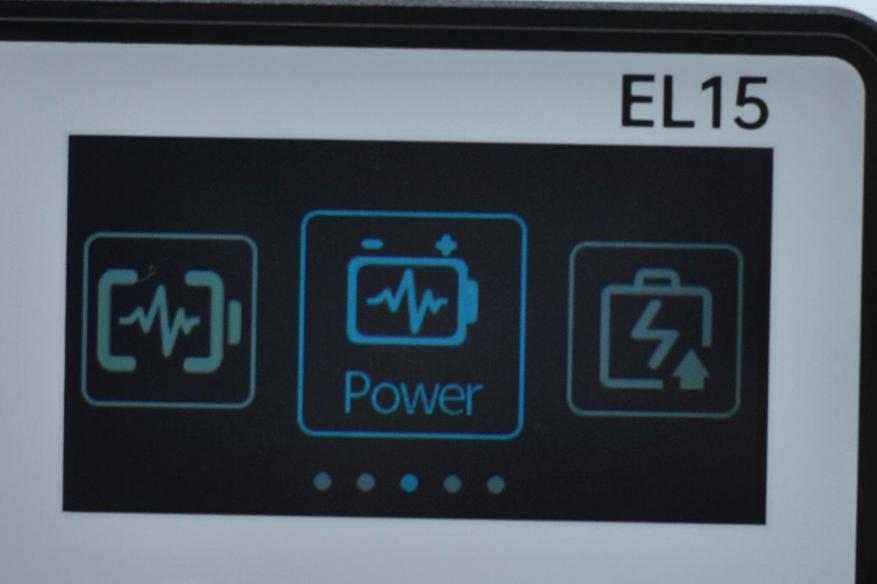

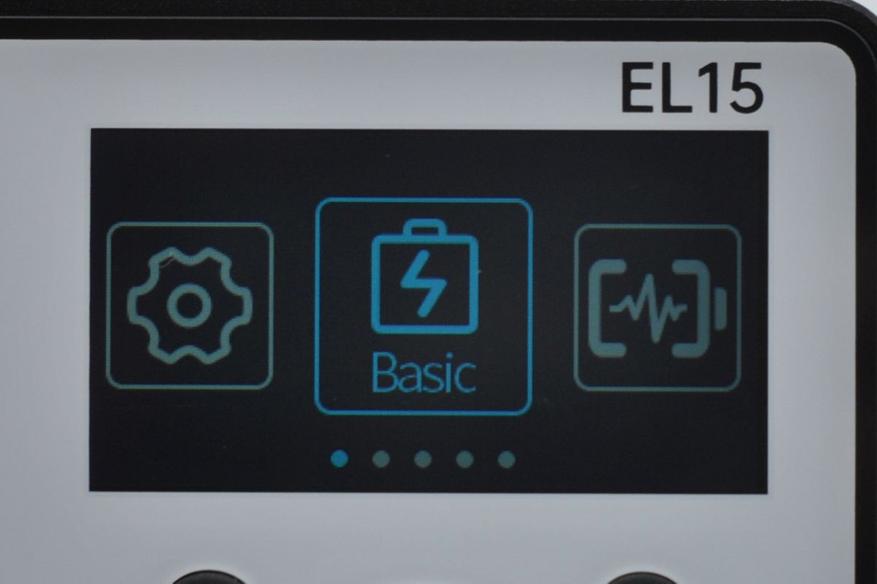

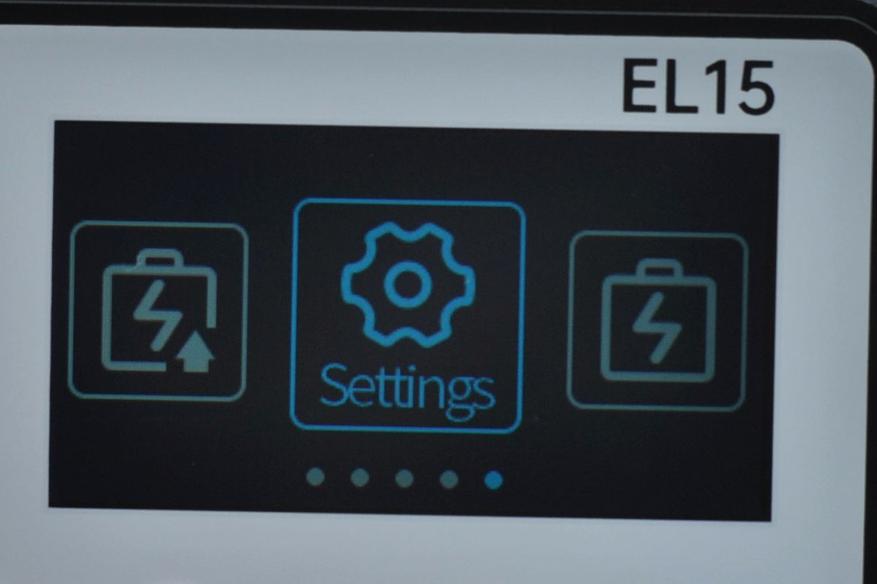

При включении видим пару секунд лого производителя, потом главное меню разбитое на 5 разделов, один из которых настройки.

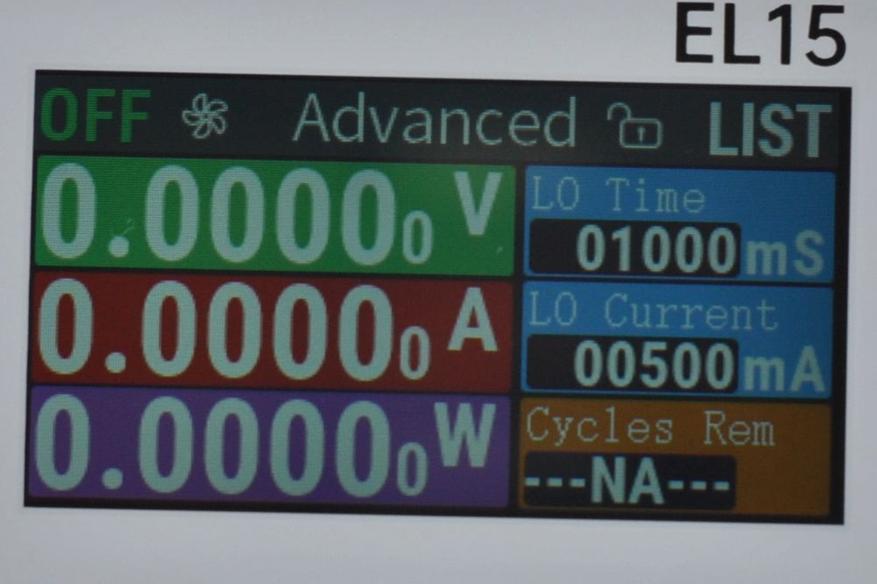

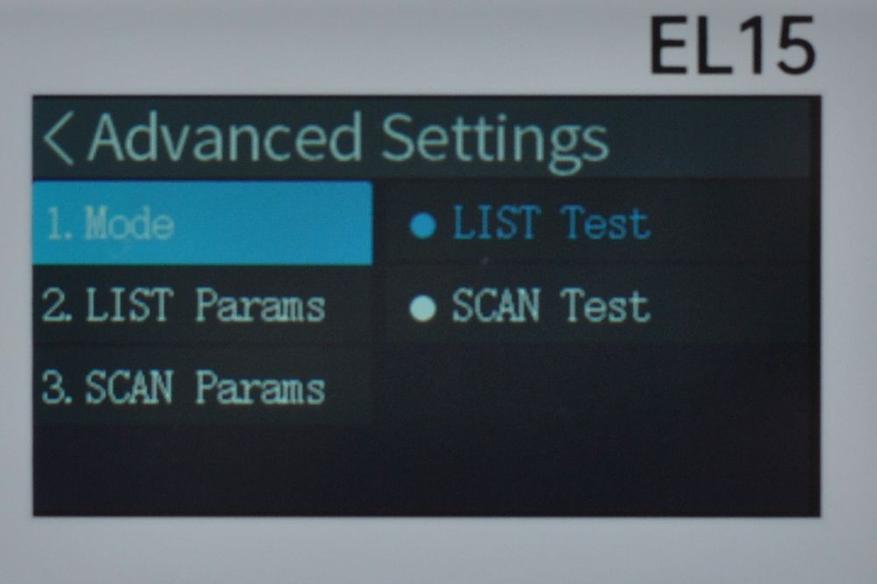

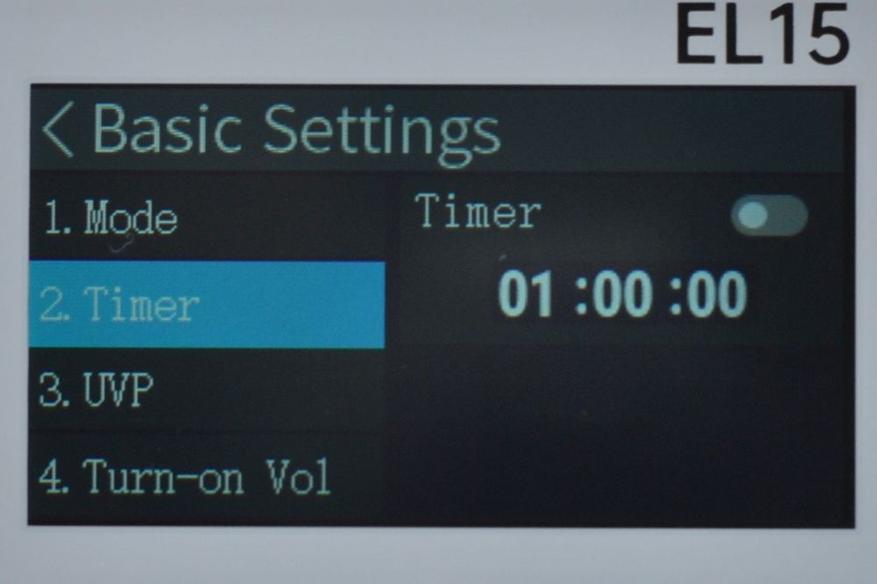

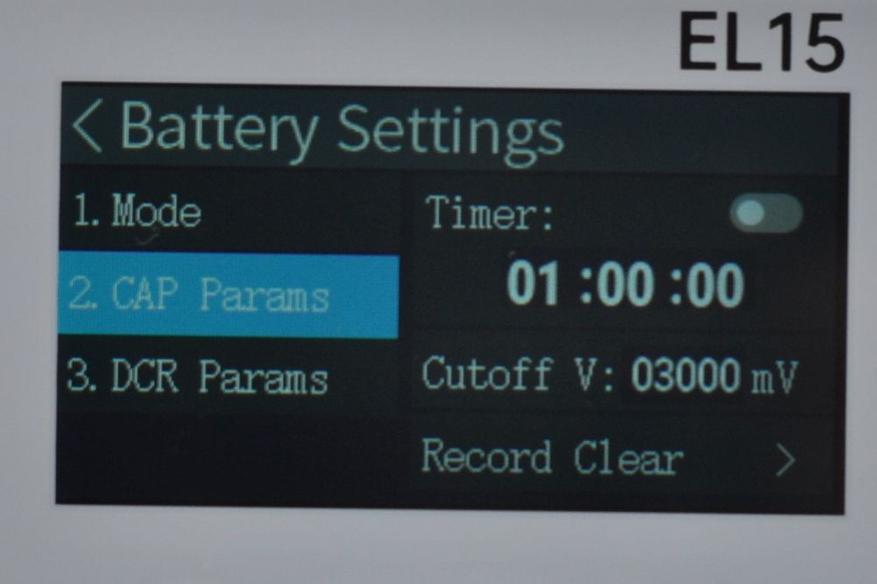

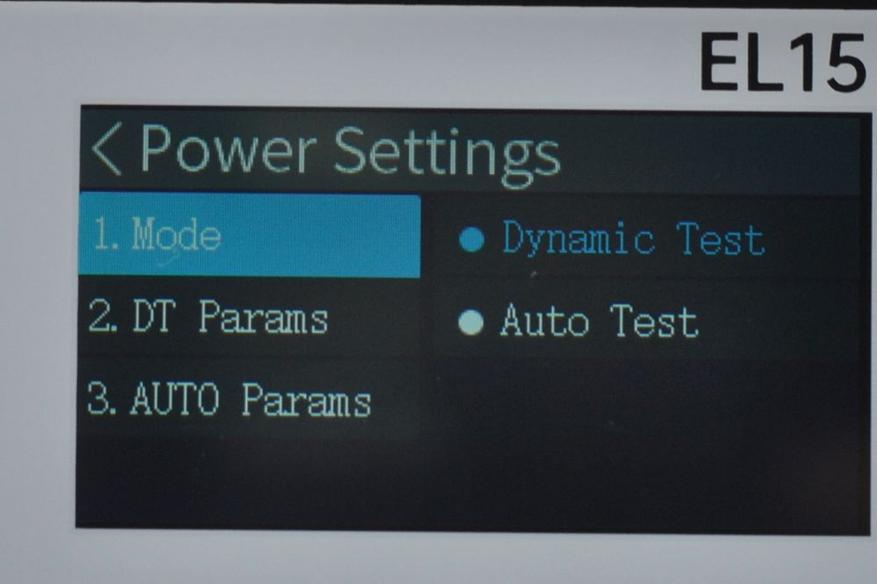

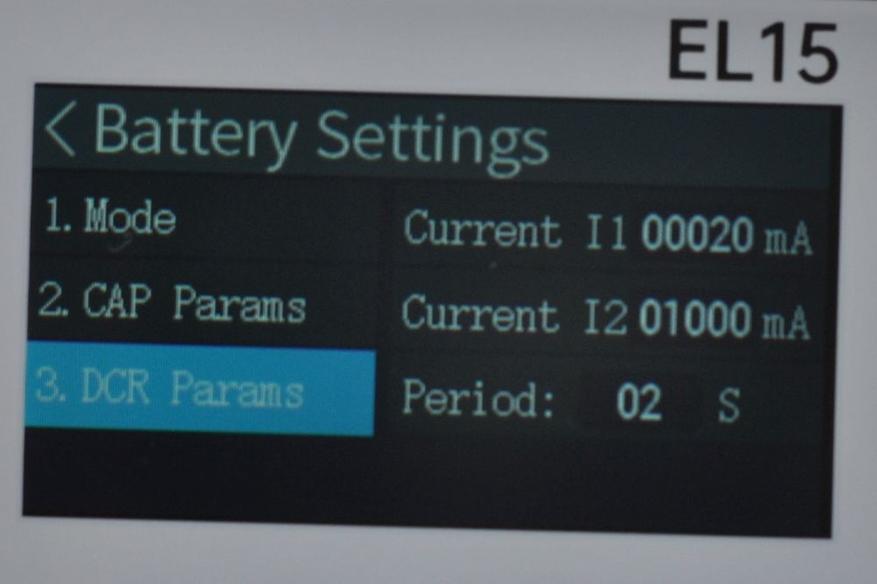

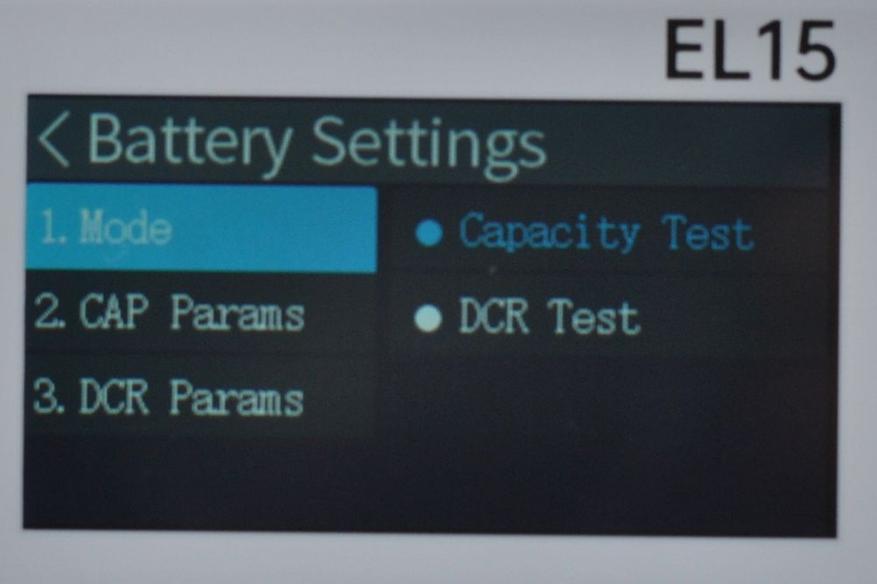

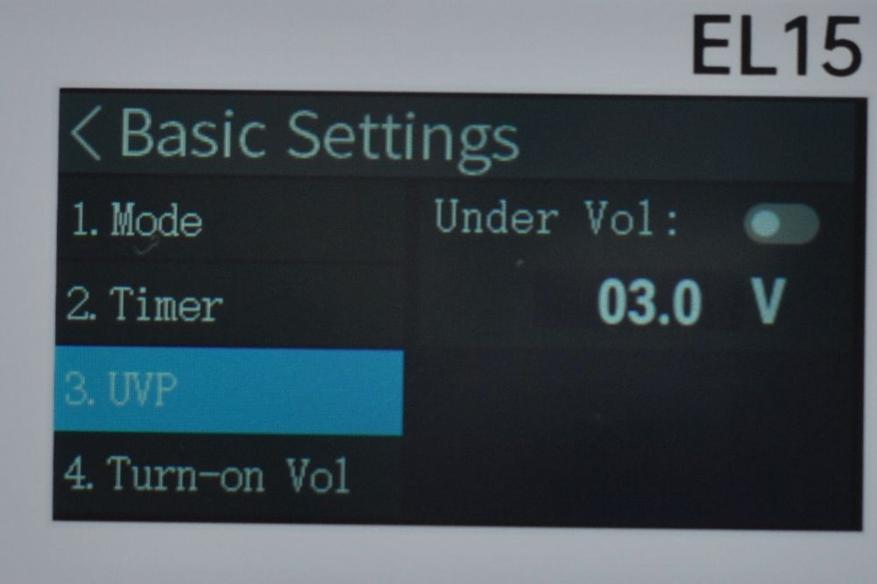

Базовый режим, тесты аккумуляторов, тесты блоков питания, пользовательские тесты. Есть анализ параметров источника питания по заданному сценарию, анализ внутреннего сопротивления источников питания и программирование последовательности нагрузок и сканирование характеристик. И у каждого подраздела есть свое подменю.

Есть где разгуляться, но стоит почитать инструкцию, она там подробная.

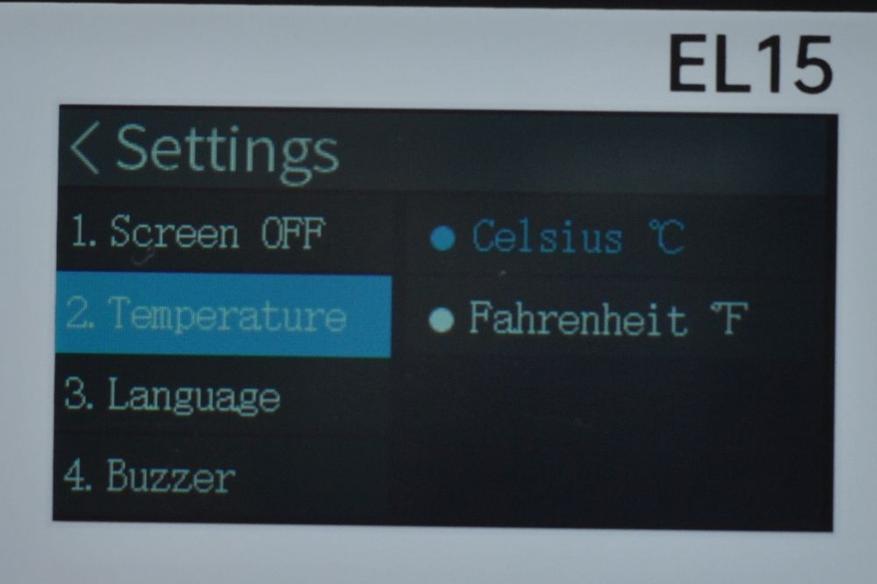

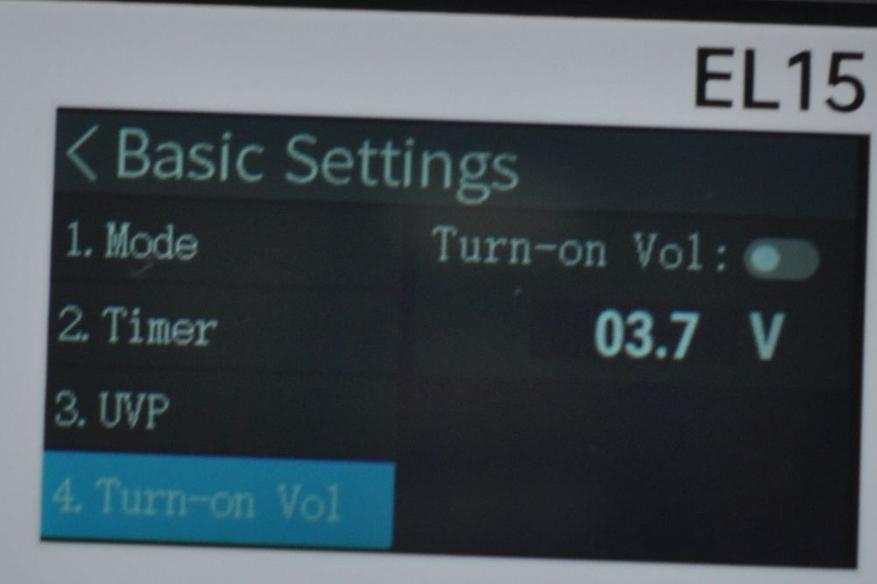

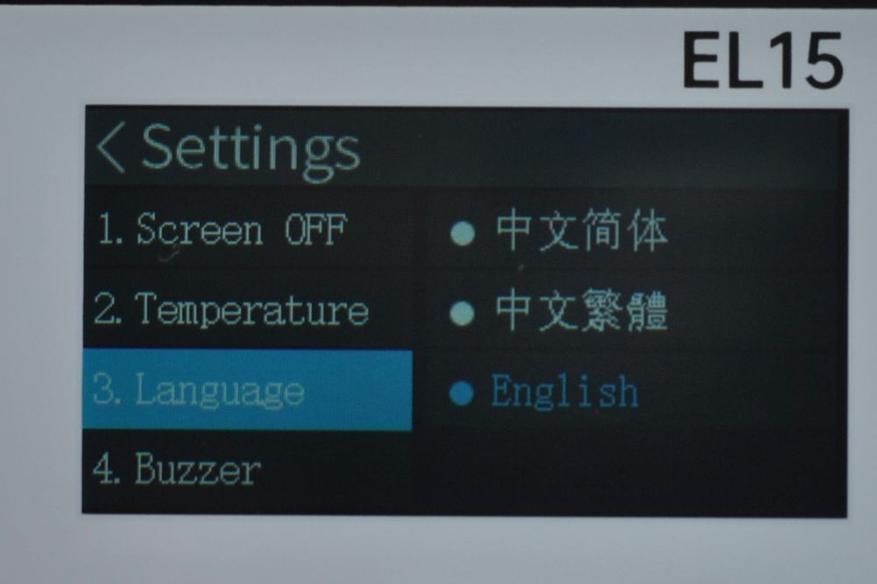

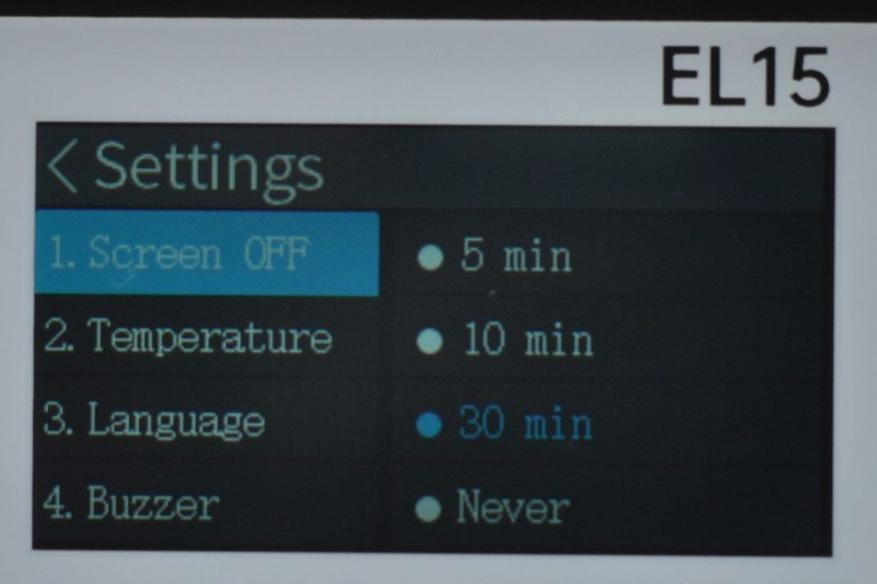

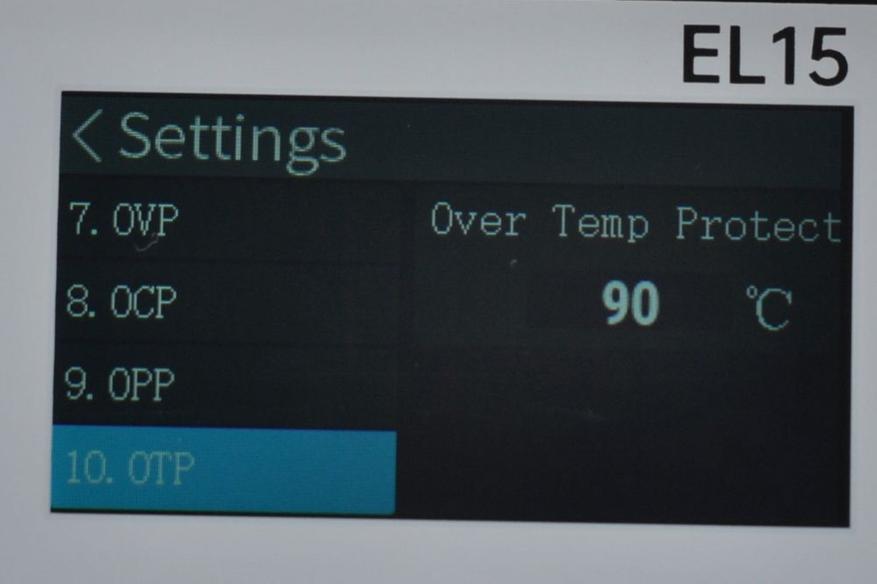

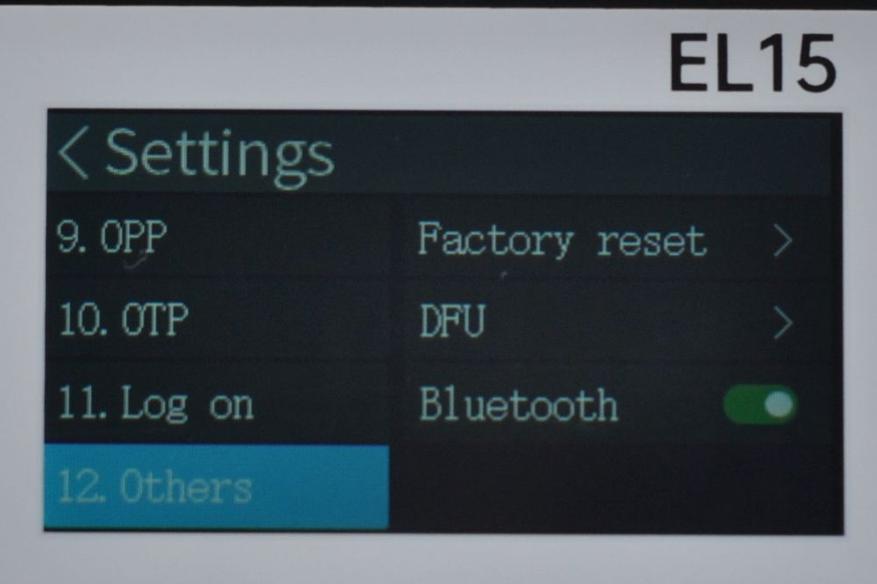

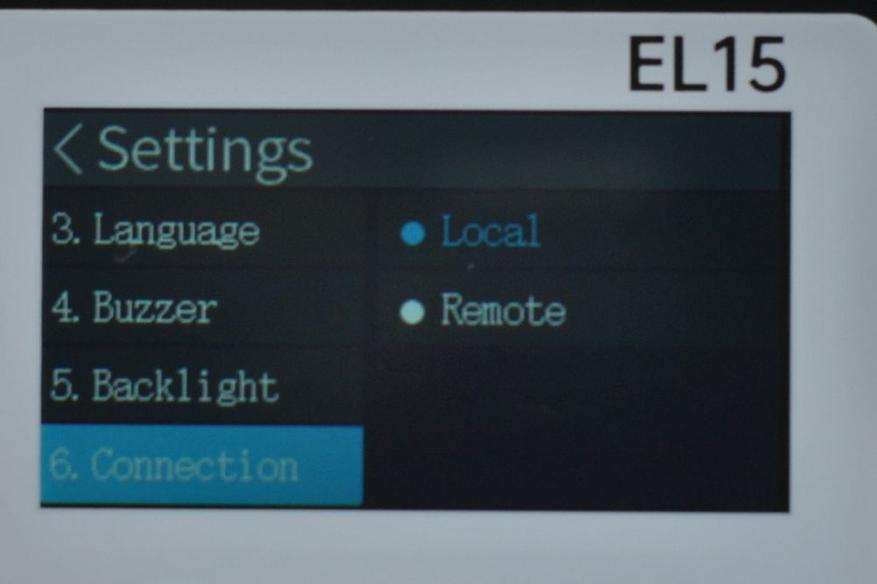

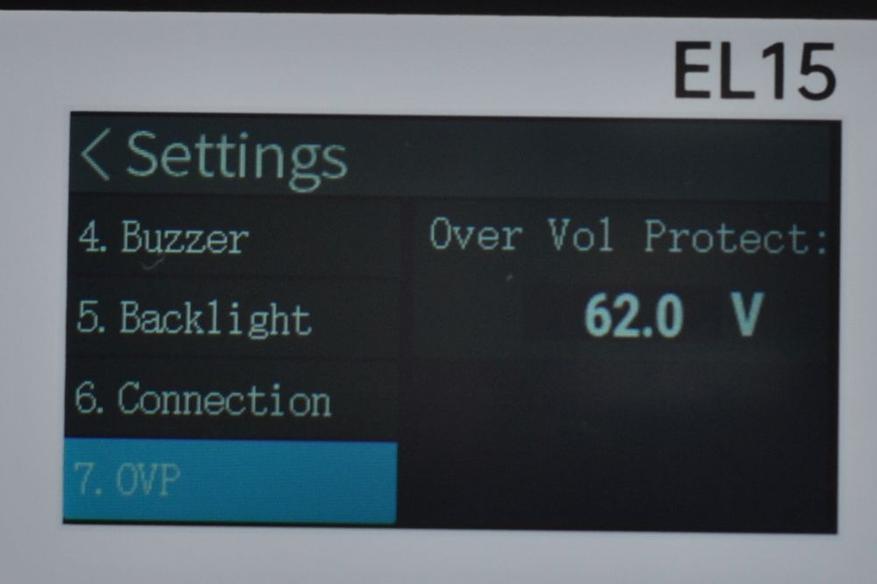

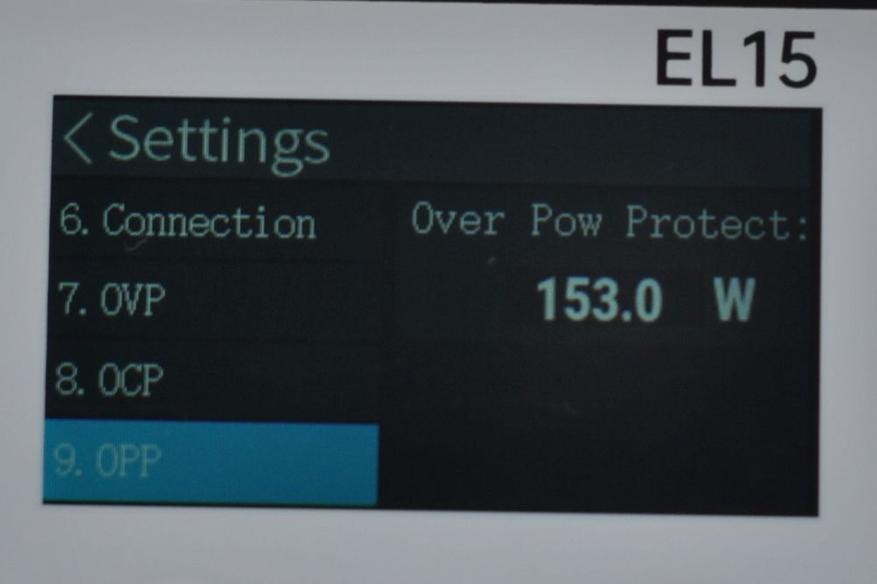

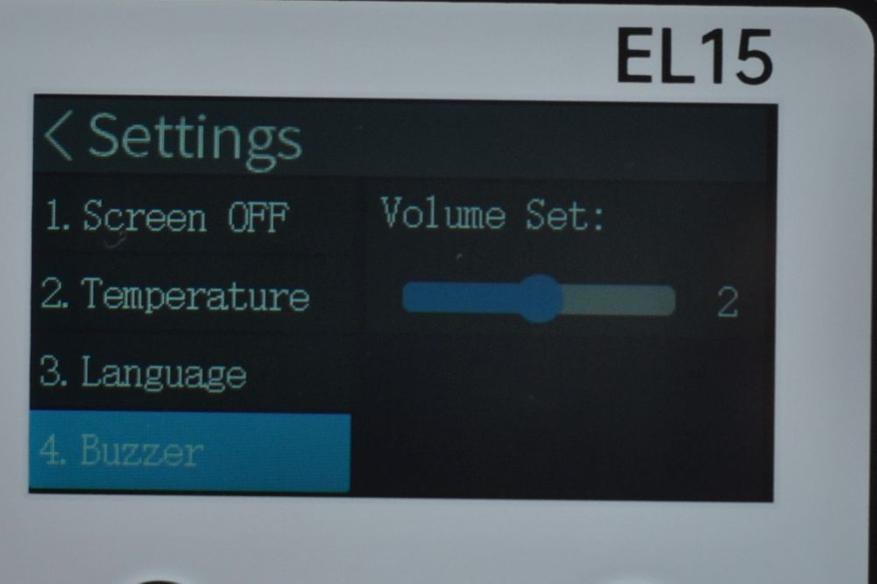

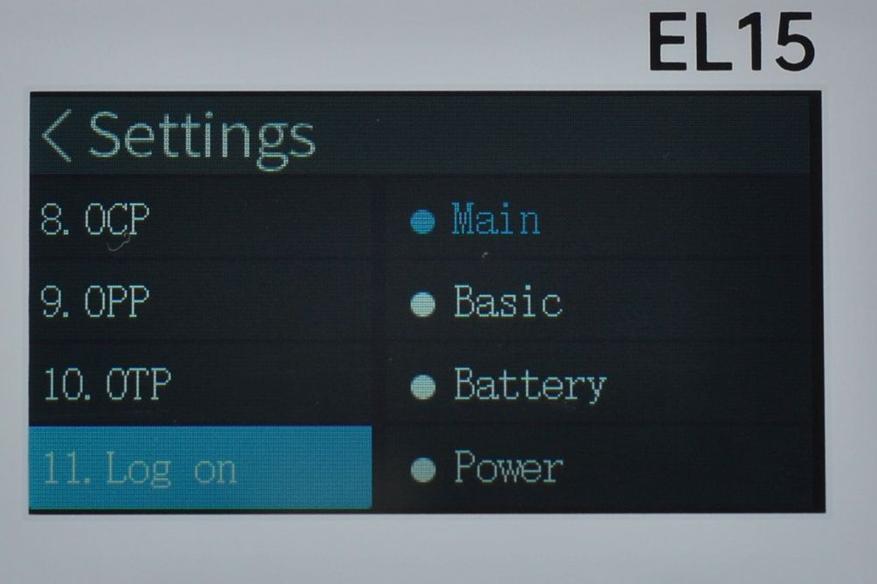

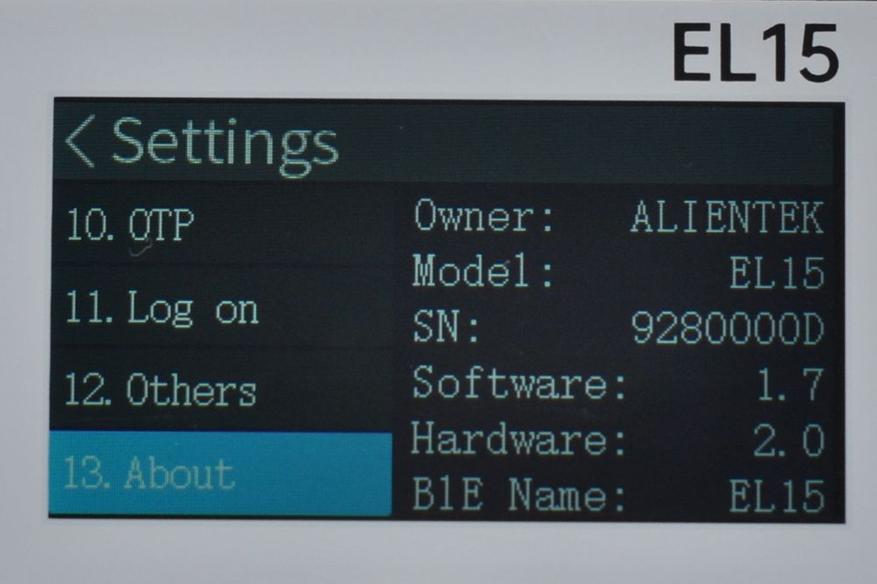

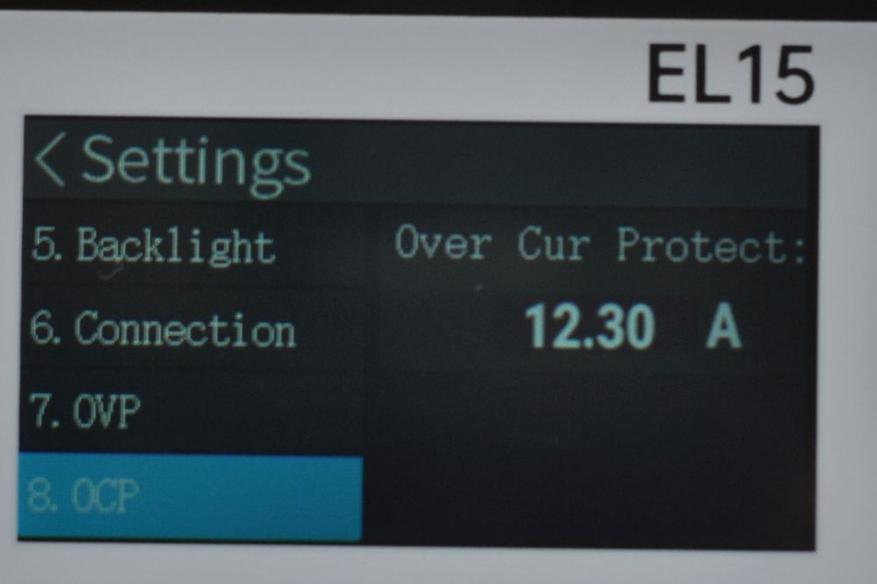

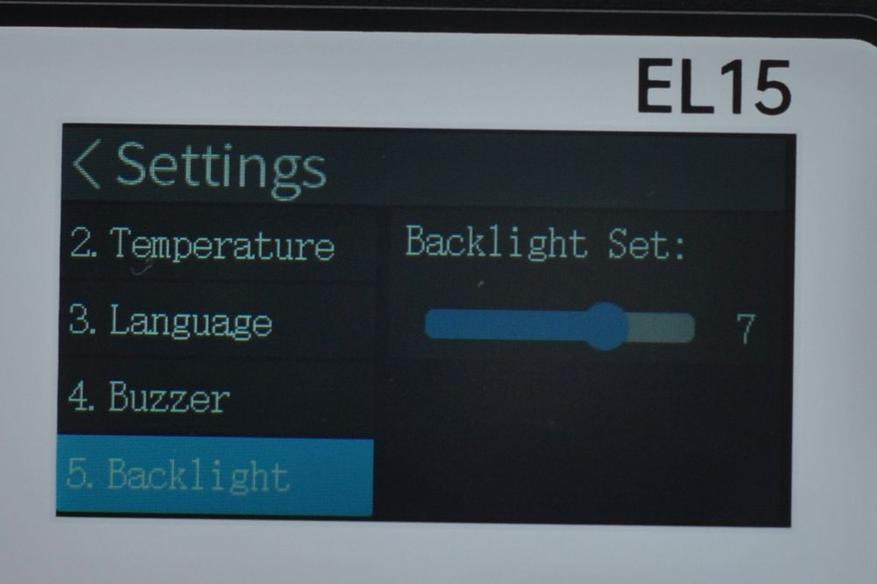

Настройки самого устройства (там же настройки порогов защит):

Прошивка из коробки последняя.

В работе

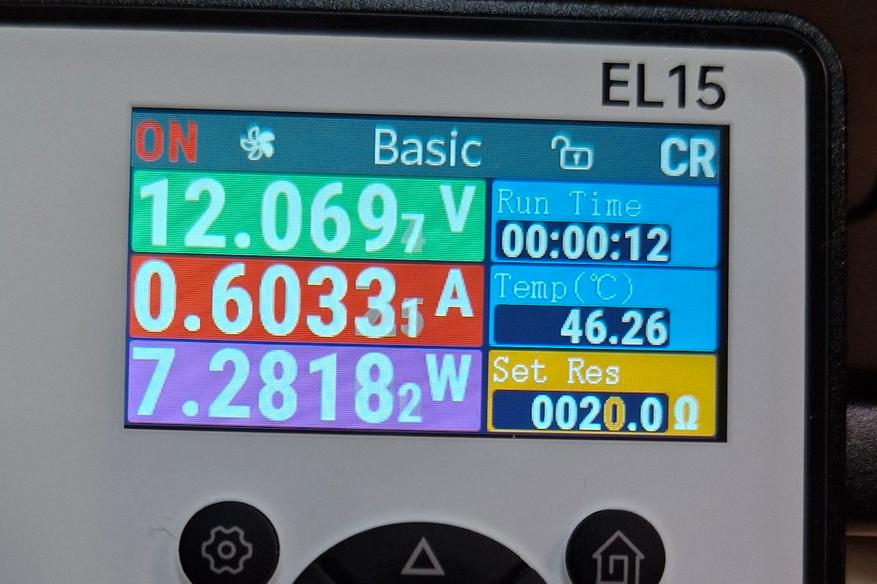

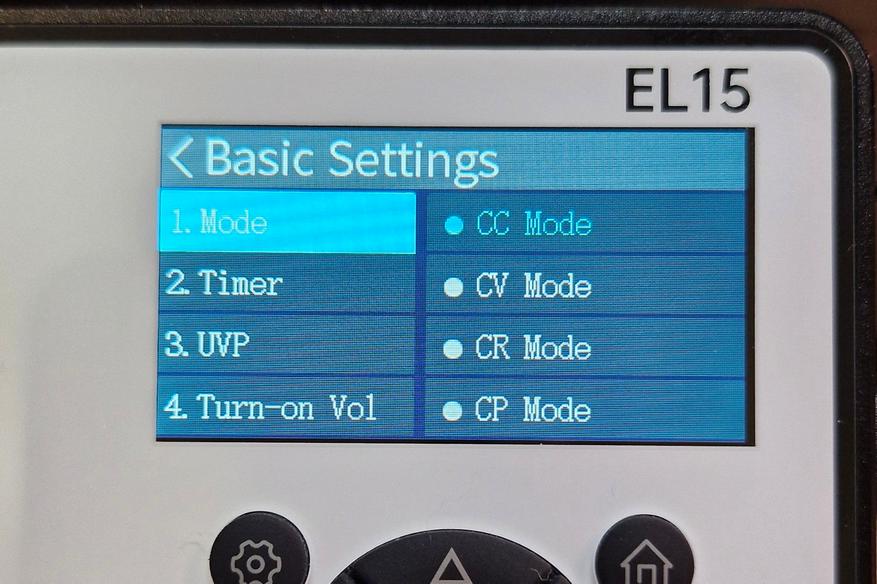

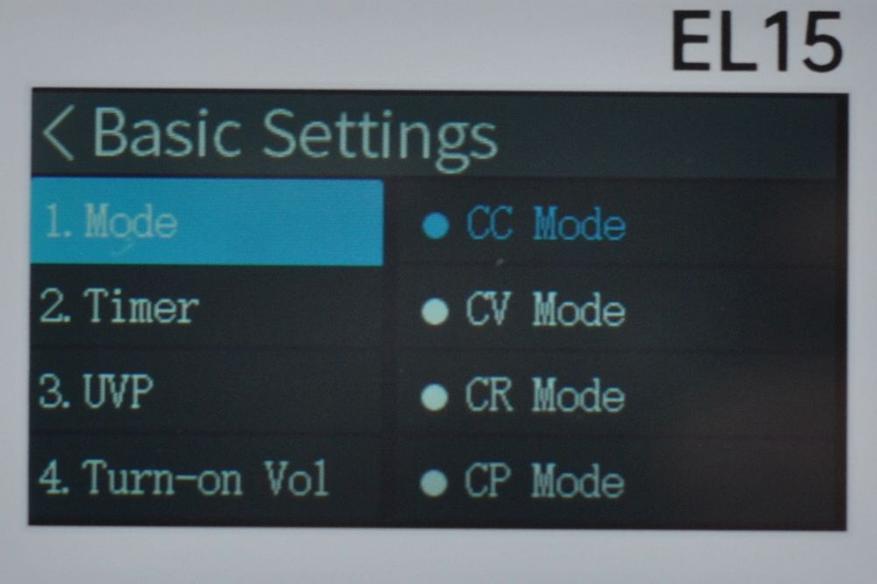

Нагрузка может работать в четырех режимах: стабилизация тока, стабилизация напряжения, постоянное сопротивление (имитирование постоянной резистивной нагрузки), и постоянная мощность.

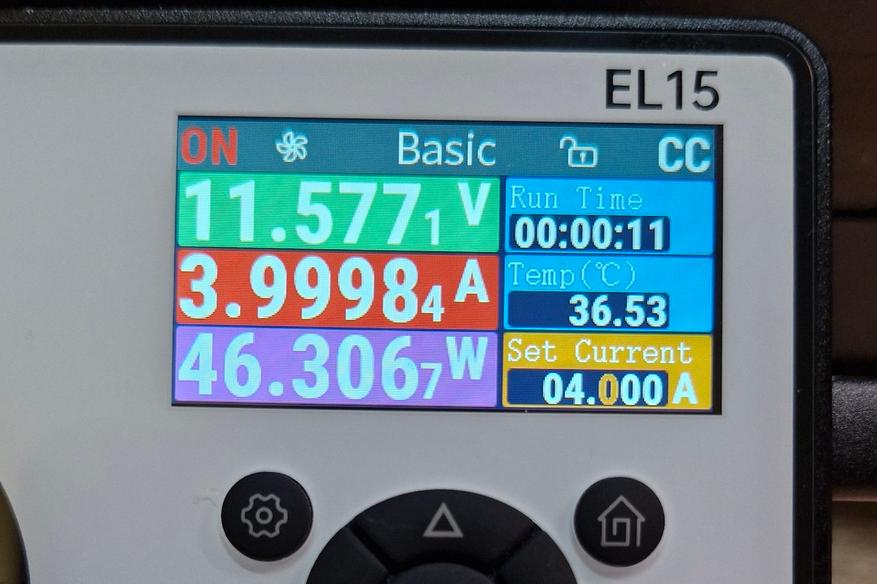

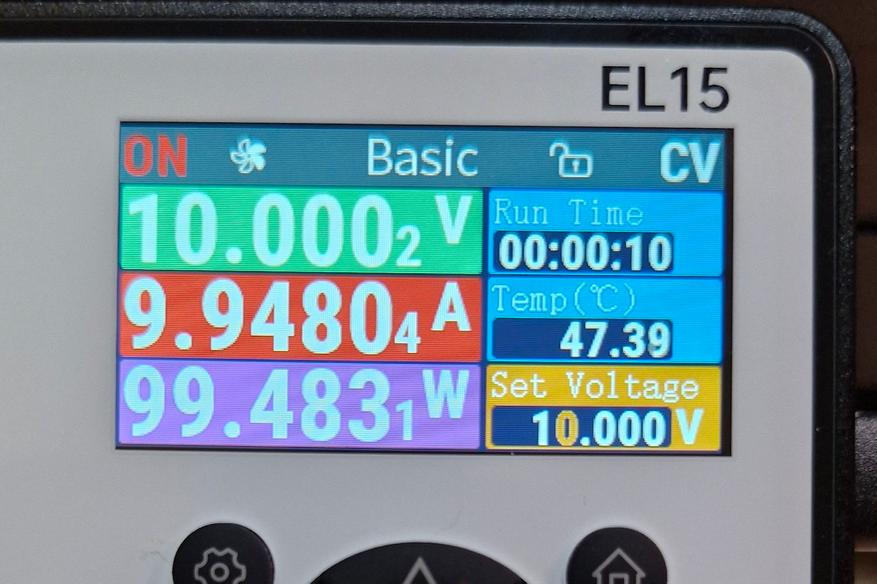

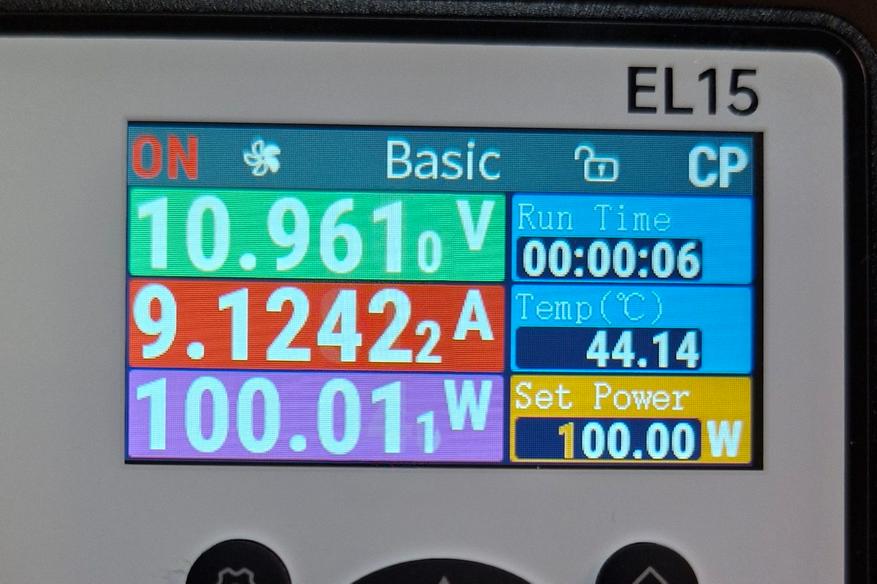

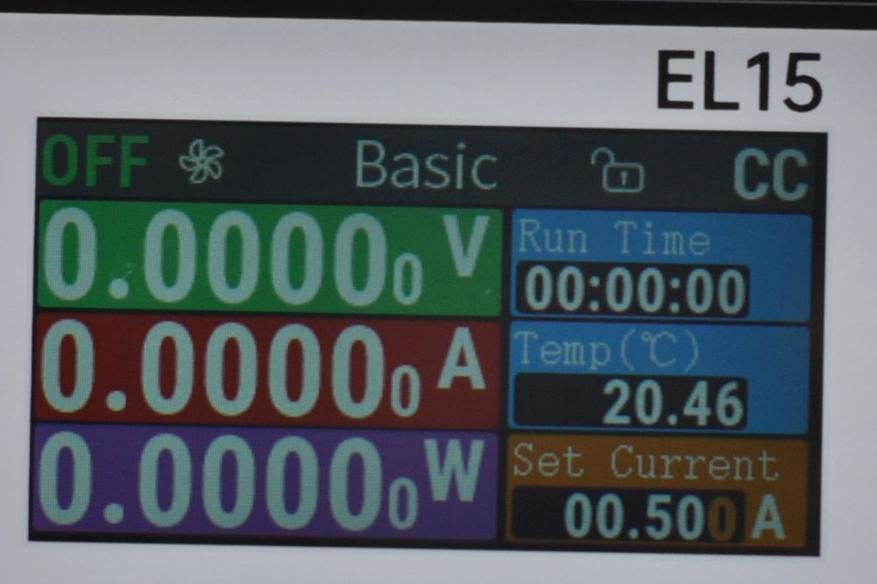

Можно подобрать подходящий вариант тестирования. На экране видим основные ток, напряжение и мощность.

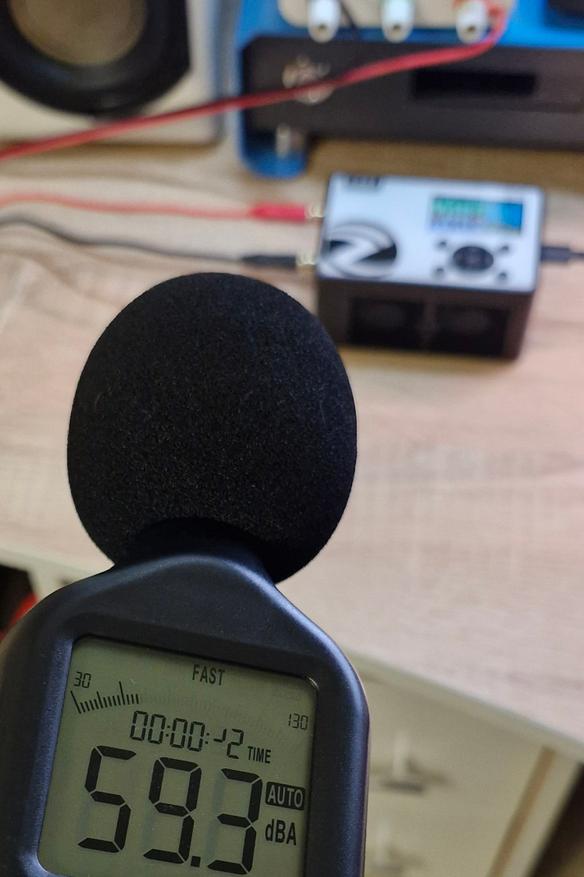

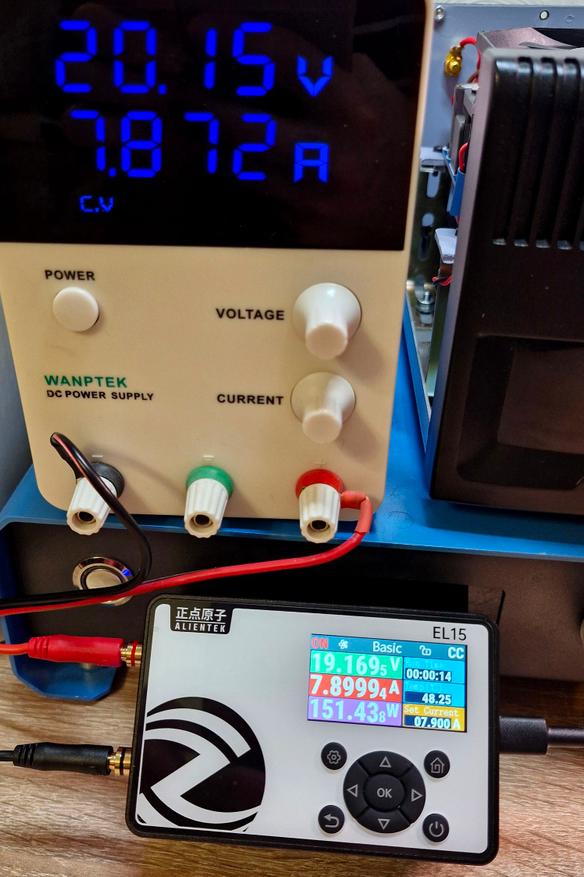

150 Вт легко переваривает, но вентиляторы шумят громковато, плата за компактность. Уровень шума с ~0.5 м от нагрузки:

Корпус при этом не горячий (до 50 С).

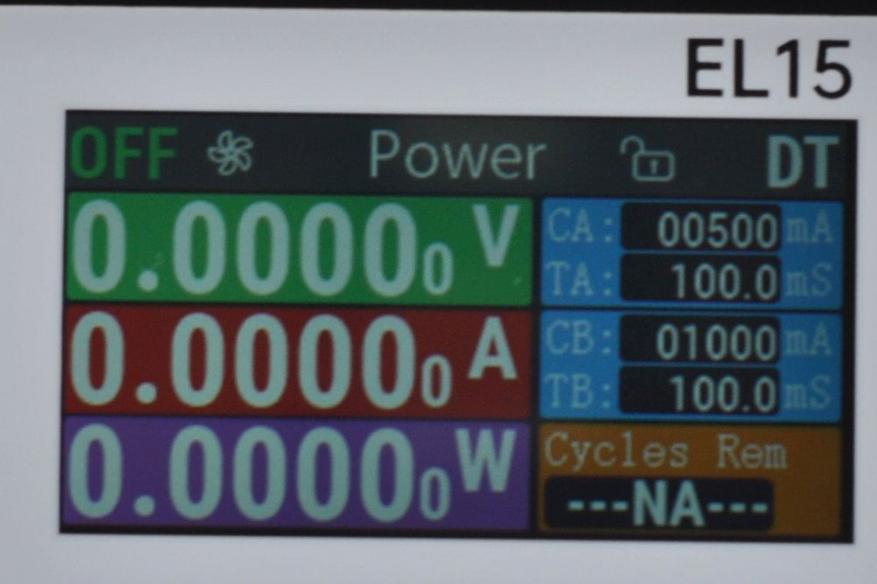

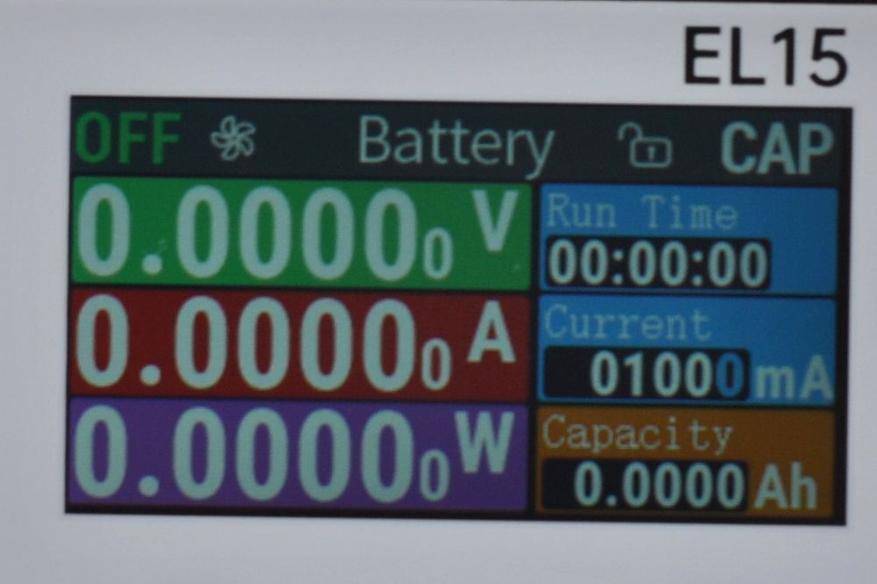

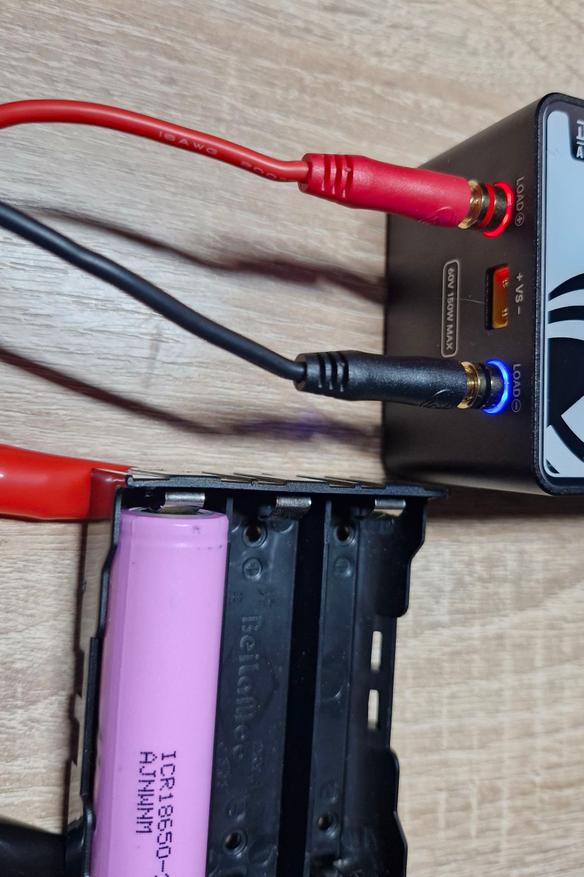

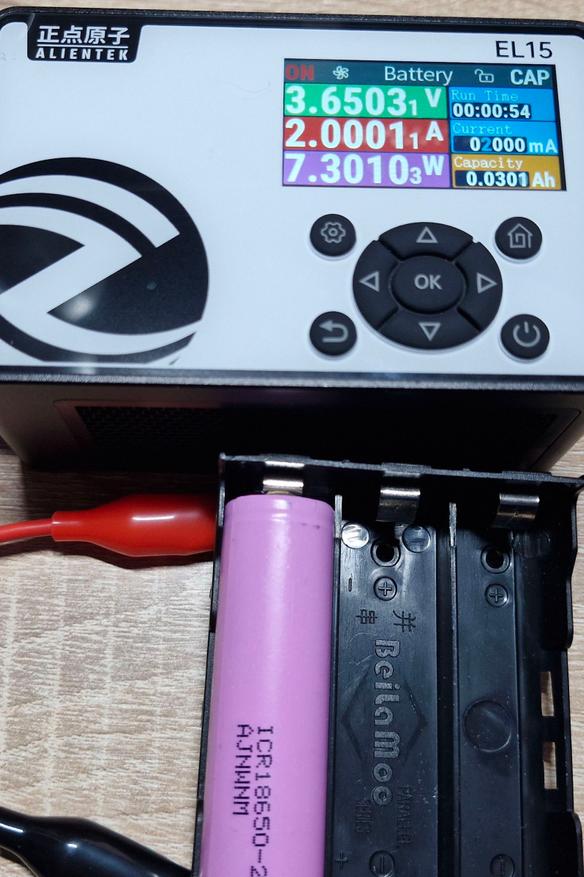

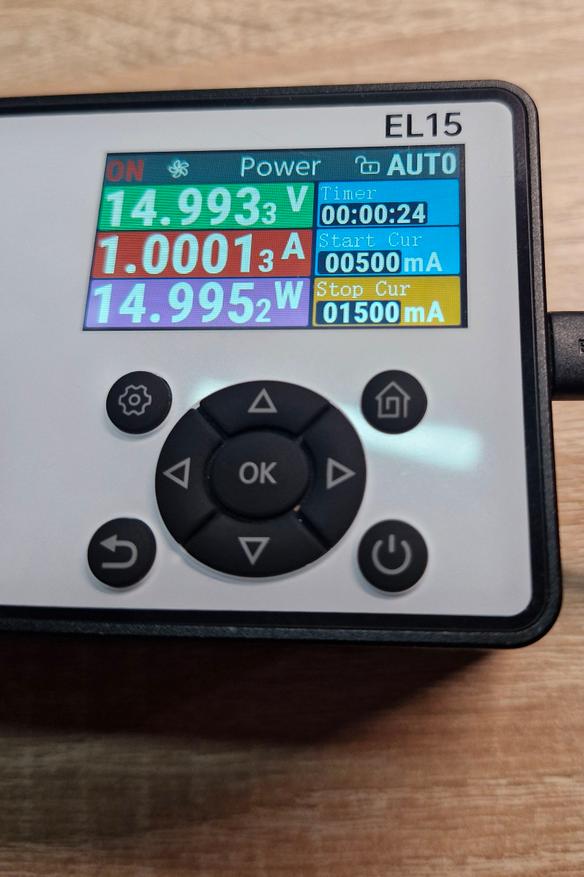

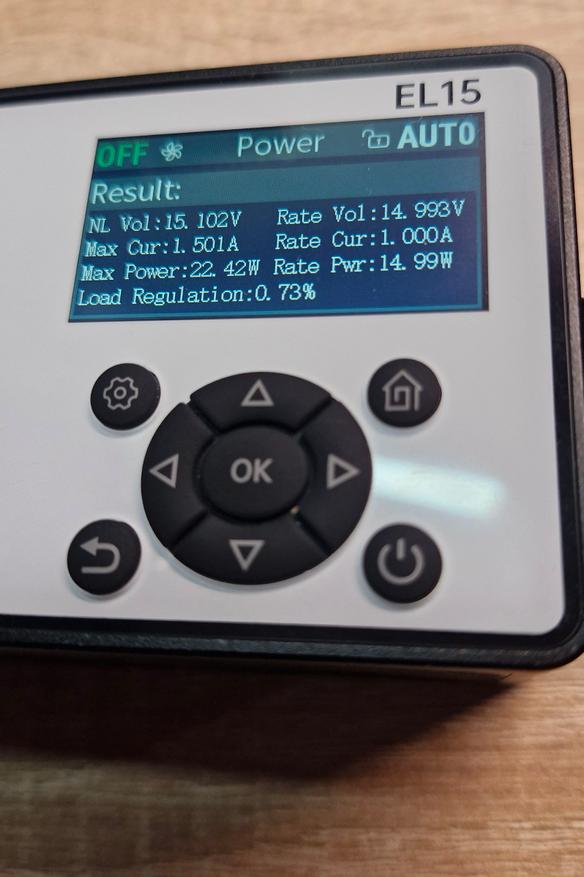

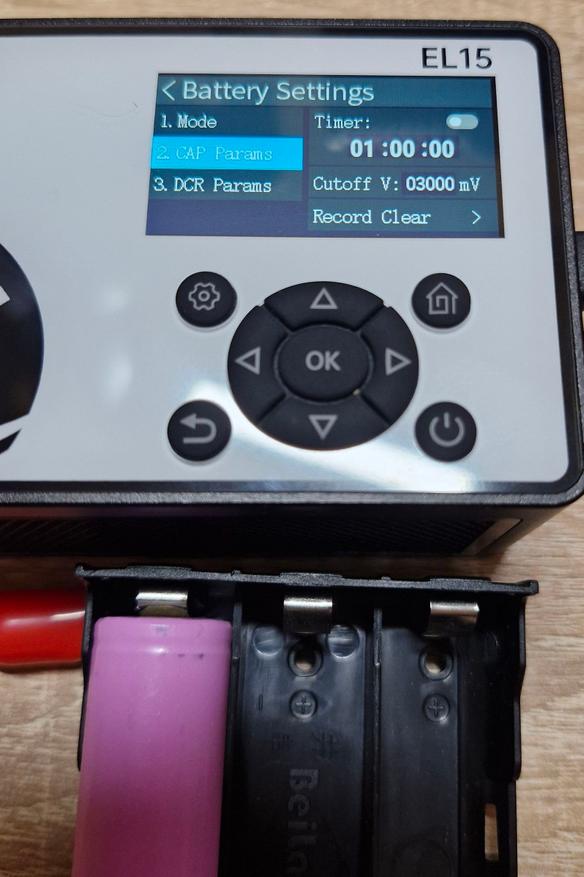

Пример теста АКБ и авто теста блока питания:

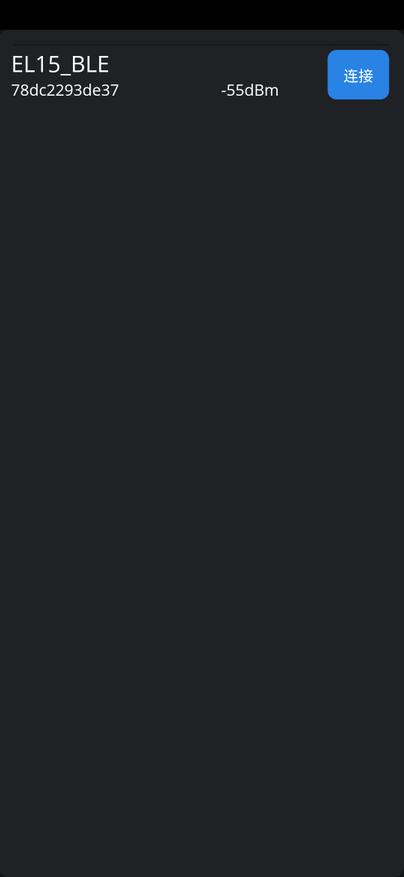

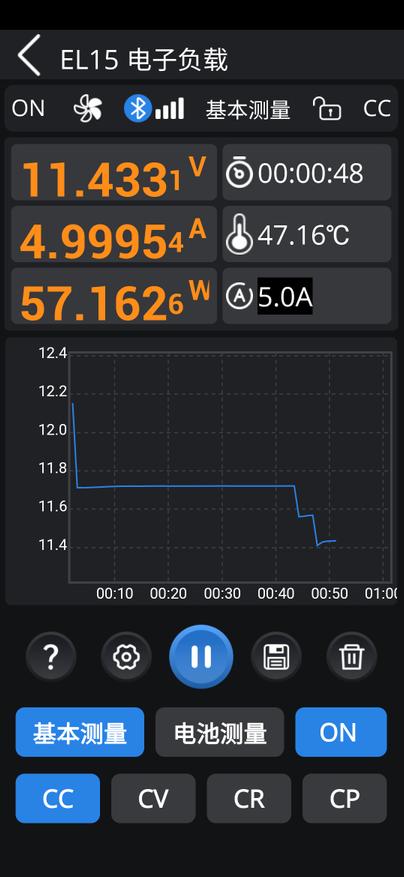

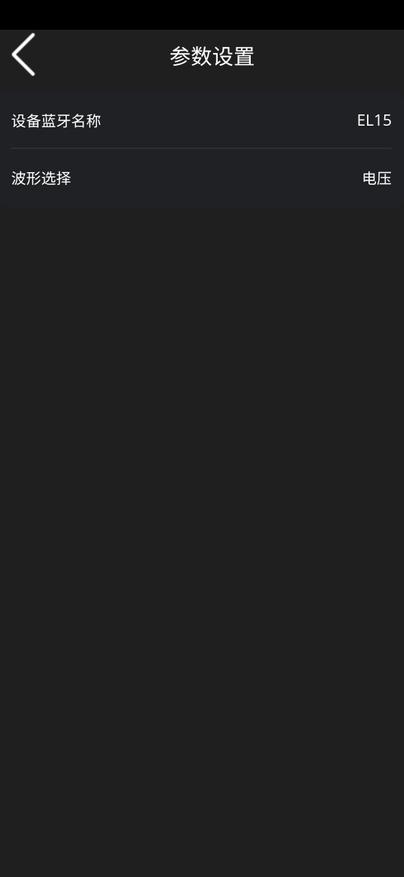

Мобильное приложение

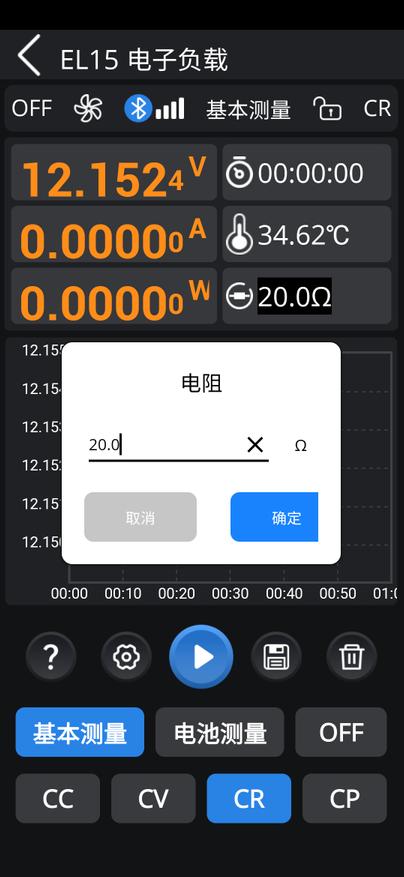

Работает по Bluetooth. Как я понял, доступен только китайский язык. Можно переключать базовые режимы нагружения. Экспорт тоже есть.

Заключение

Аlientek c нагрузкой EL15 действительно удалось создать компактный продвинутый гаджет для тестирования электроники с размером пачку сока 0,2 л. 150 Вт реализуются и рассеиваются двумя оборотистыми вентиляторами (что шумно, это уже другой вопрос), режимов работы по-профессиональному много, управление реализовано по-человечески, ПО на смартфон слабовато, но стоит подождать английского перевода. Дисплей не зернистый, настроек куча. Сочетание функциональности, надёжности (рабочие защиты) и компактности делает EL15 достойным выбором для профессионалов и энтузиастов электроники.

Прибор подойдёт для: проверки сетевых блоков питания (до 60 В), тестирования аккумуляторных батарей на разряд, отладки электронных устройств и лабораторных исследований. Из недостатков (кроме шума активного охлаждения) — нет соединения с ПК для управления и логирования результатов (может еще добавят).

Продается здесь (официальный магазин бренда на площадке). Есть купон SKUEL15.

Толковый измеритель 3-в-1 Alientek DM40C и шикарный мощный портативный паяльник 140 Вт Alientek T90B.

Спасибо за внимание. Удачных покупок!
