Выбираем тепловизоры для дома с Aliexpress. Энергоаудит задешево

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Подборка товаров | Подборки товаров с Aliexpress и не только

Тепловизор довольно полезный прибор, он может выявить утечки тепла в доме, показать перегруз в электрических сетях, нагрев отдельных элементов в микроэлектронике.  Так же тепловизоры подразделяются на несколько категорий, среди которых начального уровня и промышленные. Сегодняшняя подборка будет включать первую категорию и я расскажу об одних из самых интересных вариантах, которые представлены на рынке Aliexpress.

В качестве примера и полезности тепловизора я приведу ежегодное обслуживание электрических сетей, для выявления ранних проблем. Да, визуально перегрев можно увидеть и пирометром, но что если устранить проблему не дожидаясь «красных сигнальных болтов»? Поэтому постоянный мониторинг, контроль над состоянием оборудования, выполнение планово-профилактических работ только положительно скажутся на срок службы вашего оборудования.

Но прежде чем перейти к подборке, давайте я поясню о ключевых моментах при выборе тепловизора:

  • разрешение матрицы — чем выше разрешение, тем более детализированное изображение можно получить.
  • температурный диапазон — чем шире этот показатель, тем больше мест исследования можно произвести. Для бытового аудита хватит и 200°С.
  • угол обзора — размер пространства, улавливаемый тепловизором. Измеряется в градусах по вертикали и горизонтали.
  • частота кадра — количество кадров, отображаемых в текущую секунду. Чем выше значение, тем более плавную картинку можно получить. При значении в 10к/с тепловизионное изображение будет появляться с запаздыванием, нежели можно увидеть глазом.

Перечисленный выше список содержит далеко не все показатели, но в качестве основы я все перечислил.

Тепловизоры INFIRAY

Ну и начнем сегодняшнюю подборку с тепловизоров InfiRay. Здесь будут представлены 3 интересные модели, кардинально отличающиеся друг от друга. Если XTHERM II и T2S представляют собой компактные модели, которые используются в паре со смартфоном, то C210 полноценный прибор с большим экраном и рукояткой.

Итак, коротко о возможностях:

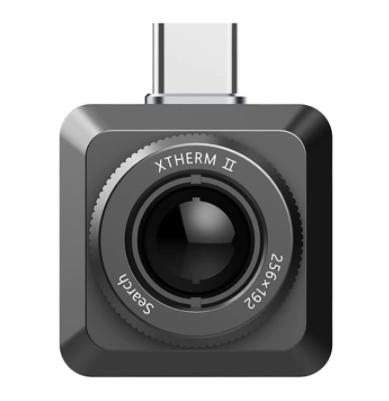

XTHERM II — базовый тепловизор с разрешением матрицы 256*192 и температурным диапазоном -10 ℃~50℃. В качестве видоискателя выступает любое устройство с typeC разъемом.

T2S — еще один представитель карманных устройств, с идентичной матрицей 256*192, но увеличенным температурным диапазоном -20℃~ 120℃.

C210 — оформлен в пистолетном виде с большим 2.8'' LCD экраном. Матрица аналогичная предыдущим тепловизорам (256*192), но с самым большими рабочими температурами -20℃~550℃).

Тепловизоры UNI-T

В отличие от портативных устройств InfiRay, тепловизоры UNI-T выпускаются только в классическом пистолетном виде и отлично подойдут для базового энергоаудита.

При этом функционал, наличие большого LCD дисплея отличаются кардинально:

UNI-T UTi220A PRO — матрица 220*160, угол обзора 35°x27°, чувствительность — 70мК, диапазон -20~300°C, экран 3.2”. Встроенная цифровая камера позволит выполнить наложение видимого и ИК-диапазона для получения отчетливого изображения измеряемого объекта.

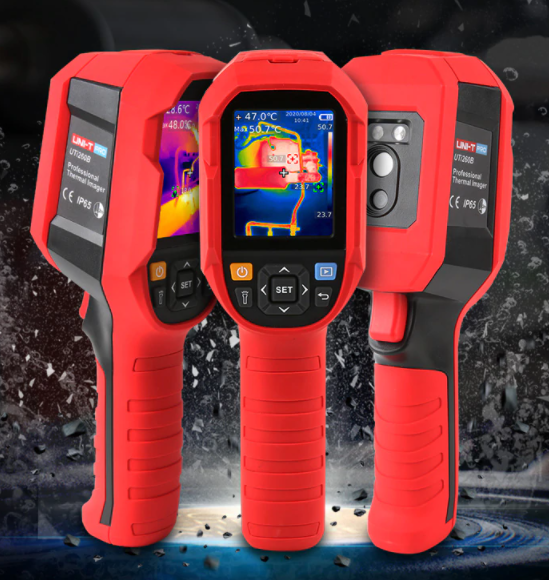

UNI-T UTi260B — является улучшенной версией, которая имеет параметры на голову выше предыдущей модели:

  • матрица: 256*192
  • угол обзора: 56°x42°
  • диапазон: -15~150°C (High-gain) и 150°C~550°C (Low-gain)

Тепловизоры XEAST

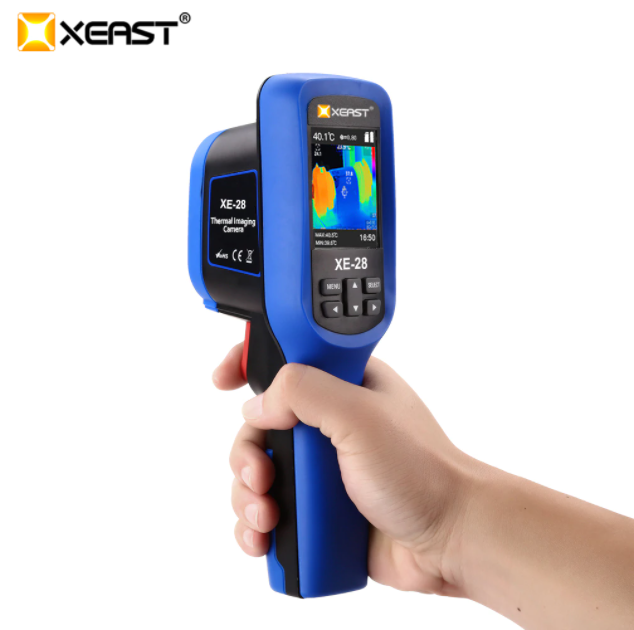

Тепловизоры XEAST представлены на рынке 5-ю интересными моделями: XE-26 | XE-27 | XE-28 | XE-31 | XE-32, каждый по своему интересен, но в целом отличия сводятся к разным матрицам и измеряемому температурному диапазону, поэтому выбираем оптимальный и доступный по бюджету вариант.

Что касаемо технических параметров, то тут все просто: разрешение матриц 60*60/160*120/220*160px, температурный диапазон от -20℃~450℃ (есть модели с максимальным значением в 300℃), экран 2.4'' или 3.5'' с разрешением 320*240px. Так же данные тепловизоры отличаются отображением цветовой палитры видимого диапазона и наложением картинки.

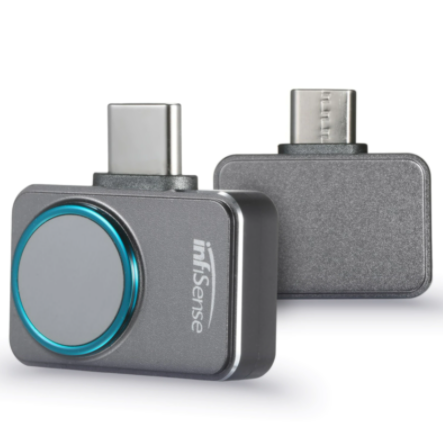

Тепловизор INFISENSE P2

Еще один представитель карманного типа тепловизоров, которые подключаются к typeC разъему любого Android смартфона.

При своих компактных размерах, тепловизор INFISENSE P2 имеет приличный размер матрицы в 256*192 и широкий температурный диапазон от -20℃ до 170℃. При этом устройство имеет увеличенную частоту до 25Гц и угол обзора в 56* 42,2°, тем самым получаем довольно производительное устройство при сверх малых габаритах (27*18*9мм)

Тепловизор HTI HT-18

Переносной тепловизор HTI HT-18 имеет не самое большое разрешение ИК матрицы в 220х160 точек в своем классе устройств, но данный тепловизор завоевал рынок простотой эксплуатации, высокой точностью измерения и светочувствительностью, а так же наличием яркого LCD дисплея с диагональю в 3.2'' и температурным диапазоном от -20 до 300°С. При своем ценнике, данный тепловизор можно считать «одним из» среди большинства китайских переносных устройств.

Тепловизоры FLIR

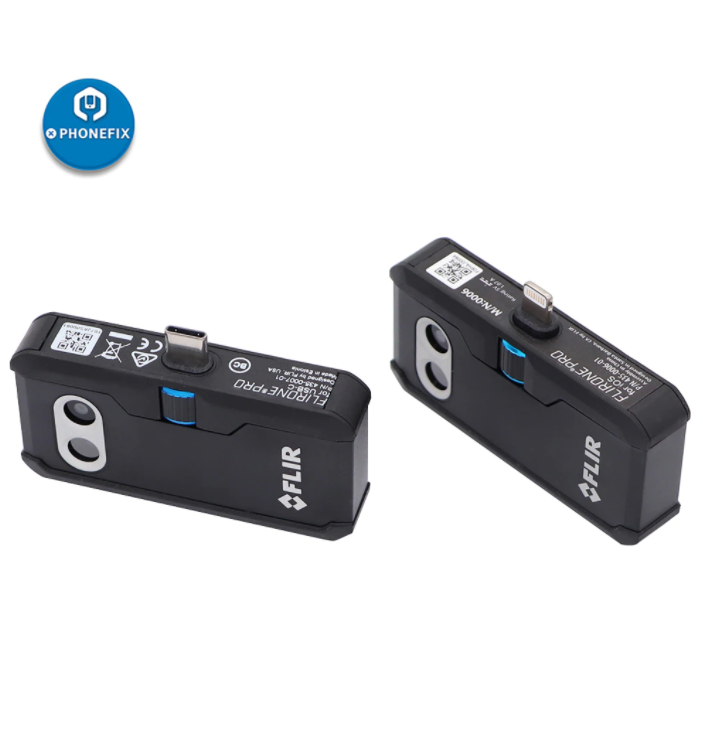

Самый популярный карманный тепловизор Flir One Pro, который выпускается в двух модификациях для Android и iOS (ONE PRO LT vs ONE PRO), отличающиеся по всем параметрам:

 Разрешение матрицыРазрешение изображенияУгол обзораТемпературный диапазон
Pro LT80х601440х108038°-20 до 120 °C
One Pro160х1201440х108055*43°-20 до 400 °C

Основное преимущество тепловизоров FLIR — это детализированная обработка изображения, благодаря технологии VividIR и MSX, фирменное ПО с качественной поддержкой и дополнительная HD камера для получения двойных изображений.

Тепловизор A-BF RX-700

Тепловизор с самой большой ИК-матрицей на 388*284 точек (из сегодняшней подборки), широким диапазоном температур -20°C~550°C и все это в компактном корпусе с 3.5'' экраном.

Фокусировка ручная, есть возможность удаленного управления через WiFi на смартфоне, частота съемки 25Hz. Если необходим тепловизор для масштабного аудита, то в целом это хорошее решение.

Надеюсь, сегодняшняя подборка оказалась полезной, и вы сможете победить свою жабу для приобретения нужного в быту прибора. На этом у меня все, всем спасибо за просмотр!
