Подборка плат усилителей мощности класса D с Bluetooth для самодельного усилителя

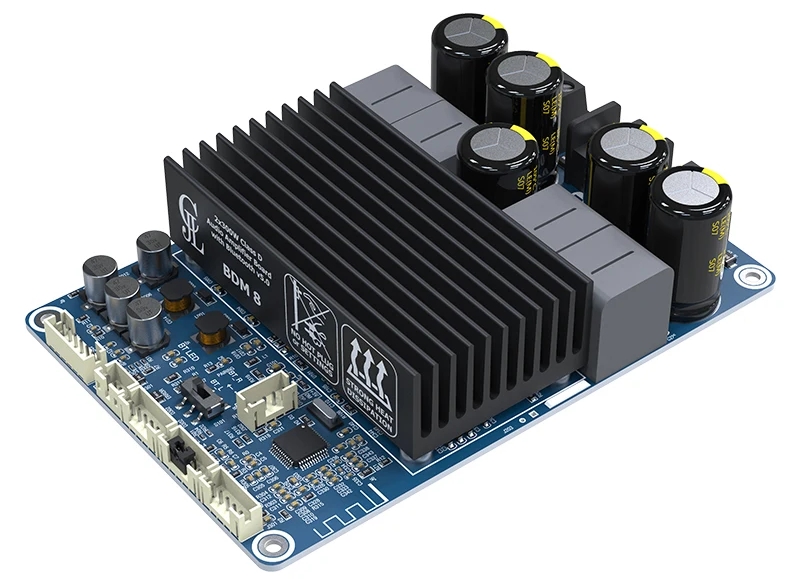

Открывает подборку плат усилителей с Bluetooth — модель BDM8 от бренда WONDOM (бывший Sure Electronics). Усилитель мощности тут на чипе TI TPA 3255 (мощность до 300 Вт), а Bluetooth 5.3 SoC MVSilicon BP1048B2 с DSP (антенна на плате). А еще тут имеется I2S на внешний ЦАП и возможность подключения к ПК (ПО ACPWorkbench) для тонких настроек звучания.

Размеры платы 122х91.5х28 мм, питание 18-48 В DC. В комплекте энкодер для регулировки громкости. Тут крупный алюминиевый радиатор для отвода тепла, достаточно электролитов по питанию (на напряжение 63 В) и продуманная топология платы (отношение сигнал/шум 111 дБ). Подойдет для серьезных проектов. Есть отзывы с фото, оценка 4,9!

Больше технических подробностей в брошюре производителя.

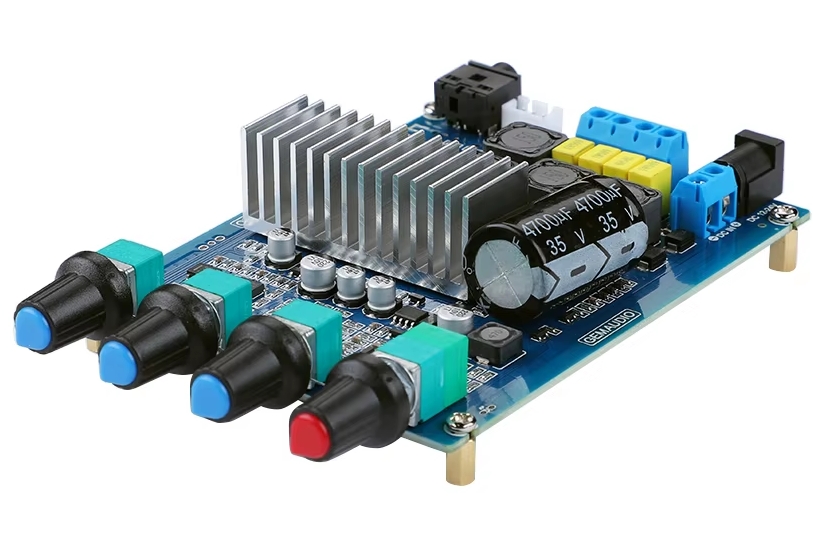

Вариант платы усилителя со встроенным темброблоком (НЧ/СЧ/ВЧ) с регулировками прямо на плате. Усилитель тут на старенькой, но оригинальной микросхеме TPA3116D2 (до 50 Вт на канал), зона действия Bluetooth около 8 метров (антенна в виде дорожки на плате). Есть даже микрофон для беспроводных звонков. Линейный вход (чувствительность 800 мВ) реализован разъемом 3,5 мм и jst. Выход на акустику/динамики винтовыми клеммами.

Размеры платы: 110х83х25 мм, питание 12-24 В 4 А. Переключение входов (линейный/Bluetooth 5.0) нажатием на потенциометр громкости.

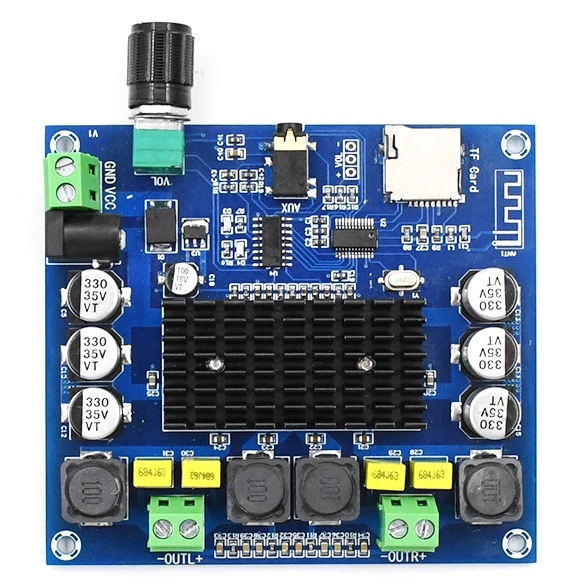

Компактный и очень бюджетный вариант для маломощных DIY поделок «все в одном», тысячи покупок, 400+ отзывов (средняя оценка 4,8). Плата стерео усилителя XH-A314 на чипе TPA3116D2 (или китайском аналоге, что более вероятно), помимо протокола bluetooth, есть слот под карточку микроSD с носителями музыкальных файлов (в том числе FLAC).

Размеры платы 96х86х20 мм, питание 12-24 В. Мощность до 50 Вт.

Из недостатков — может шуметь в паузах.

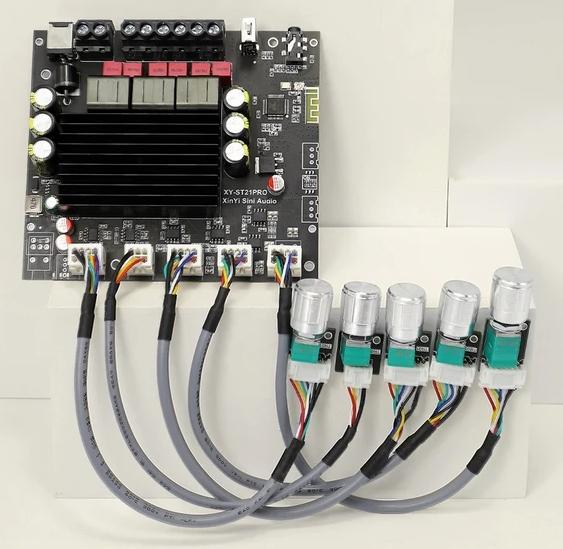

Вариант платы усилителя формата 2.1 с выходом на пассивный сабвуфер от HIFIDIY. Так же имеется темброблок по двум частям звукового диапазона и независимые регулировки на саб канал. Усилительная часть на паре микросхем TPA 3231 (3 канала в сумме до 300 Вт). Bluetooth 5,2 кодеки AAC/SBC (есть возможность подключить внешнюю антенну) и USB порт для носителей музыкальных треков или режима внешняя звуковая карта для ПК. Есть даже мобильное ПО для управления.

Размер платы: 11х100х23 мм, питание 12-30 В DC.

В лоте три варианта оформления платы: с выносными потенциометрами для регулировок, с регулировками впаянными в плату и плата в «эрзац» корпусе, остается подключить только питание.

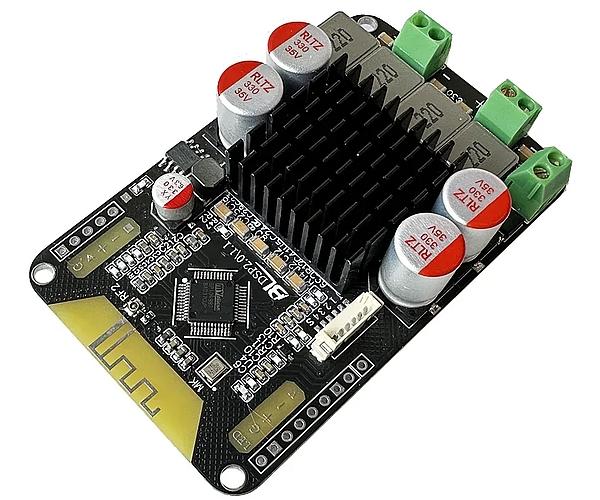

Компактный вариант платы усилителя с Bluetooth и DSP (1048B2). Обновленная более мощная версия (прошлая была 60 Вт). В отзывах есть реальное фото платы.

Усилитель на паре чипов TPA3116 (мощность до 200 Вт), Bluetooth 5.0 (есть порт для внешней антенны) и порт Type-C для OTG подключений и соединения с ПК. DSP и ACPWorkbench позволяет пользоваться многополосным эквалайзером и проводить тонкие настройки звука.

Размеры платы 79х48х18 мм. Питание DC 9-24 В, ток от 3 А.

При покупке желательно взять у продавца инструкцию по подключению DSP.

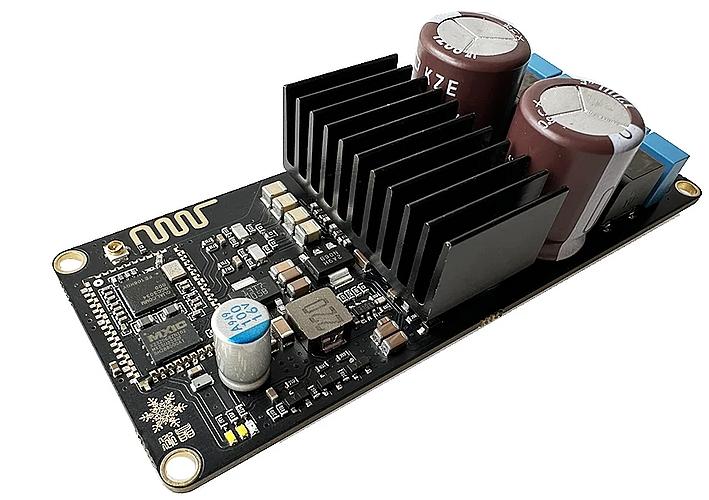

Вариант усилителя класса D с качественным Bluetooth SoC от Arvin, качественные комплектующие. Причем линейного входа тут нет. Размеры платы 97х39х25 мм. Подключения все под пайку.

Усилительная часть класса D на чипе TPA3221 (мощность максимум 100 Вт на нагрузку 4 Ом), отношение сигнал/шум 108 дБ. Усиление 30 дБ. Напряжение питания (однополярное) 13-26 В, ток 3+ А.

Bluetooth 5,0 на чипе QCC3034 с поддержкой кодека aptxHD и низкой задержкой передачи сигнала.

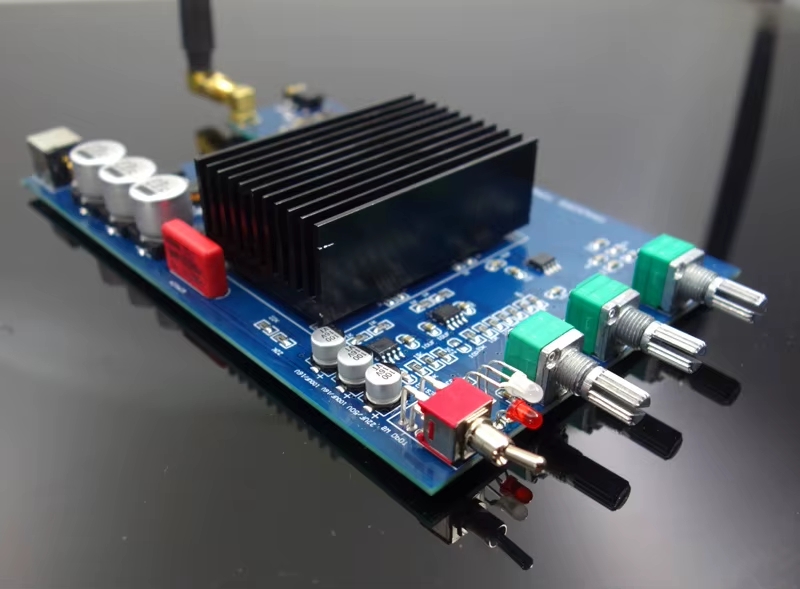

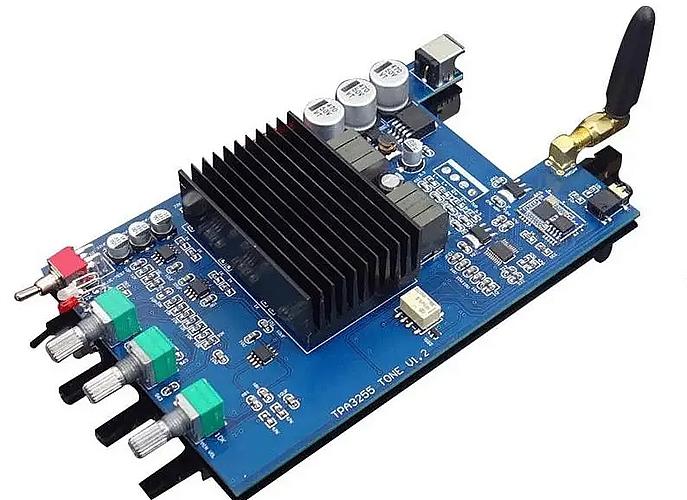

Завершает подборку плат еще один вариант на микросхеме TPA3255 с технологией PurePath. Этот чип обеспечивает хороший запас по мощности до 300 Вт (подойдет для низкочувствительной полочной акустики), динамичный звук и глубокими низкими частотами и универсальность по питанию (КПД 90%).

На плате установлены рукоятки темброблока по НЧ и ВЧ, и тумблер питания. Размеры платы: 150х95 мм, питание 19-48 В (разъем 5,5х2,5 мм). Линейный вход на разъеме 3,5 мм. Отношение сигнал/шум 111 дБ.

В реализации платы от ShunXachnik использован качественный Bluetooth SoC QCC5125 с поддержкой кодека LDAC и APTX, декодирование PCM5102A, антенна на плате внешняя поворотная.
