Тест кабелей USB Type C

Многие выбирают кабели для зарядки смартфона исключительно по внешнему виду и цене, но почти одинаковые с виду кабели могут сильно отличаться по качеству, а параметрам, которые указывают производители, верить можно далеко не всегда.

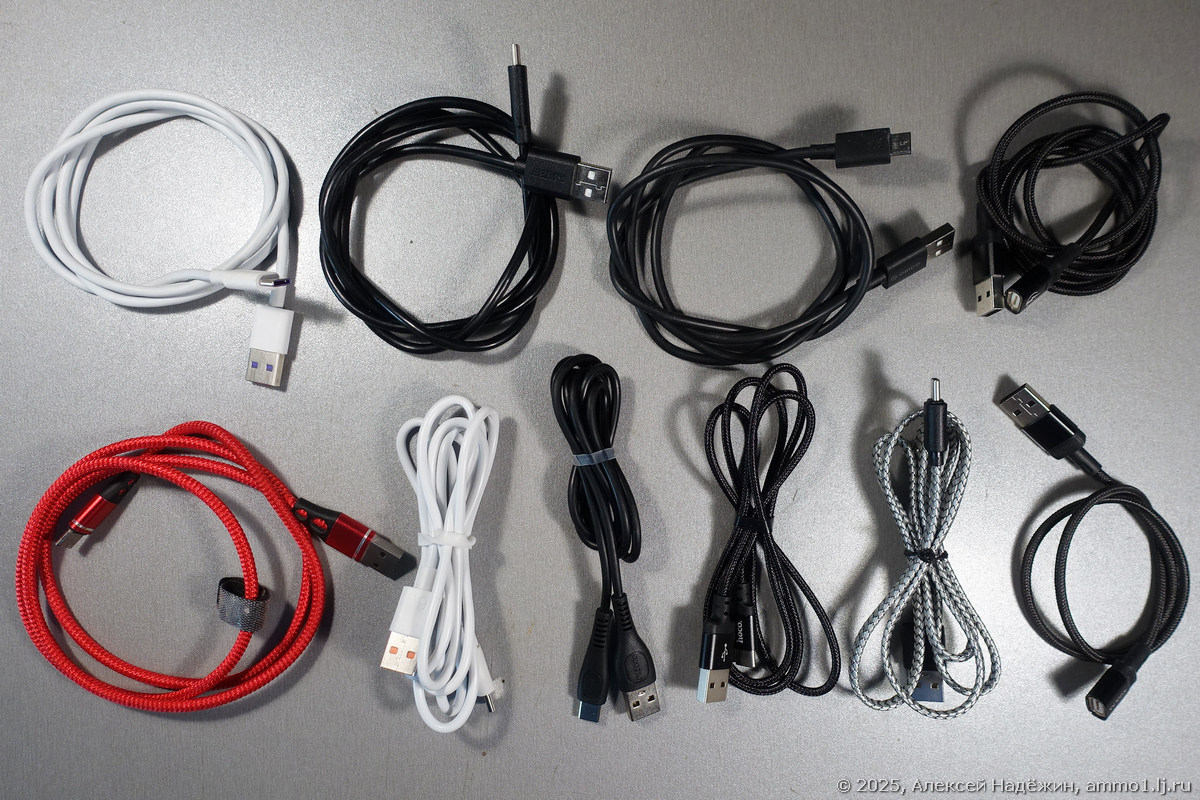

Я измерил падение напряжения на 11 недорогих кабелях USB — Type C, большинство из которых имеет длину 1 метр.

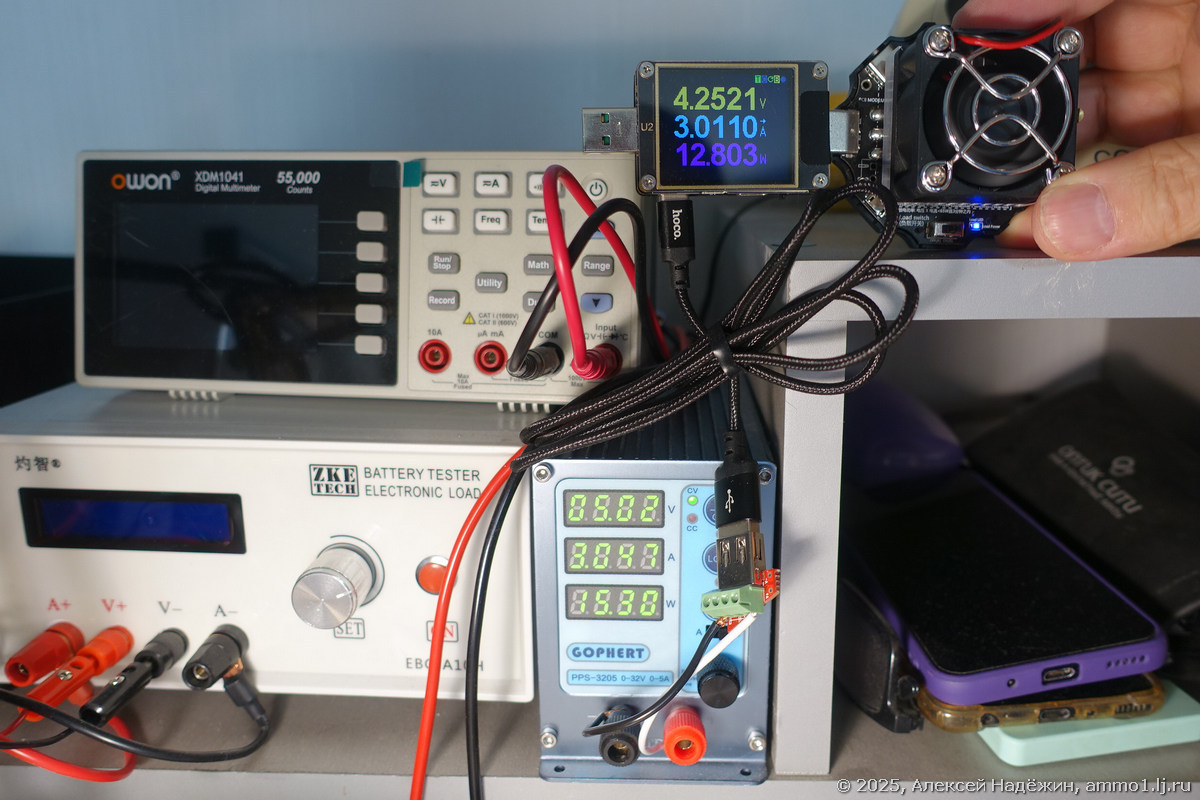

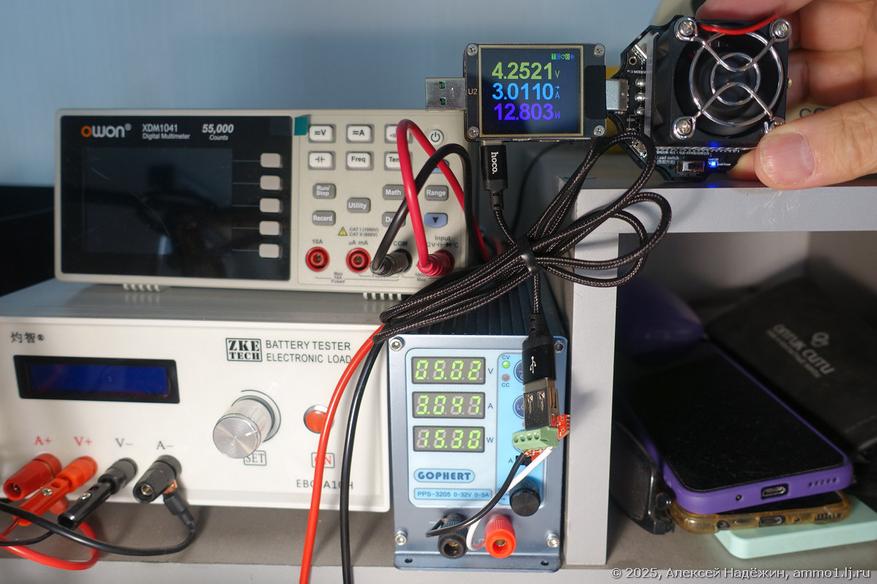

Сначала я пробовал использовать для теста обычные зарядные устройства для смартфонов, но выходное напряжение у них меняется от нагрузки, поэтому для более точного теста я воспользовался лабораторным источником питания, к которому короткими толстыми проводами был подключен разъём USB, в который втыкались испытываемые кабели. Другим концом кабели подключались ко входу USB-тестера U2, к выходу которого была подключена регулируемая электронная нагрузка со стабилизацией тока.

В параметрах многих кабелей, имеющихся в продаже, указывают предельный ток 3A, поэтому первое измерение проводилось на таком токе. Второе — на токе 1.5A, который часто используется для зарядки многих смартфонов как в обычном «медленном» режиме (7.5Вт 5В 1.5А), так и в «быстром» режиме (13.5Вт 9В 1.5A или 18Вт 12В 1.5А).

В качестве «образцового» кабеля использовался штатный кабель от смартфона Honor 20 Pro, рассчитанный на ток 5A (у старых Huawei и Honor необычный протокол быстрой зарядки: 4.5В 5А).

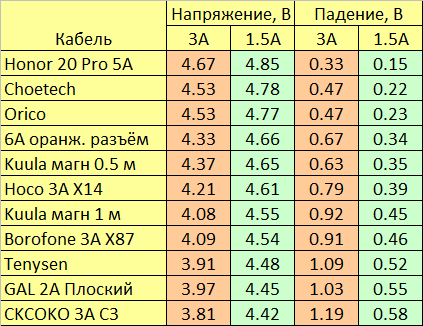

Результаты получились следующими:

На «образцовом» Honor при напряжении 5В и токе 3A падает 0.33 В, на токе 1.5A падает 0.15 В.

На хороших и не самых дешёвых кабелях Orico и Choetech при токе 1.5А падение напряжения составляет 0.22-0.23В.

Очень дешёвые (менее 100 рублей за штуку) безымянные кабели с оранжевыми разъёмами и надписью «6A» на удивление оказались не такими плохими, как можно было предположить — падение напряжения на токе 1.5А 0.34A. Более дорогие кабели Hoco X14 и Borofone X87 оказались хуже.

Кабели Kuula с овальными магнитными разъёмами имеют падение напряжения 0.35В и 0.45В при длине 0.5 и 1 метр. Я надеялся, что будет значительно лучше.

Совсем плохие кабели имеют падение напряжения на токе 1.5 А более 0.5 В.

Я думаю у многих возник вопрос «а не всё ли равно, какое там падение напряжения?». Нет, не всё равно. Схемы зарядки современных смартфонов «умные» и устанавливают зарядный ток в зависимости от приходящего напряжения. Поэтому, если падение напряжения большое, смартфон снизит ток зарядки и будет заряжаться дольше, чем с хорошим кабелем.

Некоторые зарядные устройства пытаются компенсировать падение напряжения на кабелях, повышая напряжение на выходе при увеличении тока (в режиме стандартной зарядки напряжение может повышаться до 5.2 и даже 5.3В).

На мой взгляд, отличными можно считать кабели, имеющие падение напряжения менее 0.25В при токе 1.5А и напряжении 5В. Нормальными можно считать кабели с падением напряжения до 0.35В.
