Обзор внешнего аккумулятора Movespeed E20 на 65 Вт

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com

Внешний аккумулятор E20 (YSPBE20-65) имеет достаточную ёмкость в 20000mAh для заряда электроники несколько раз, низкие пульсации для безопасного питания наушников, фитнес- или смарт часов и компактный размер. Внутри используются 4 плоских аккумуляторных батареи. В обзоре будет проверены мощности заряда и разряда и даны описательные характеристики поддерживаемых протоколов, а также представлена разборка.

Описание

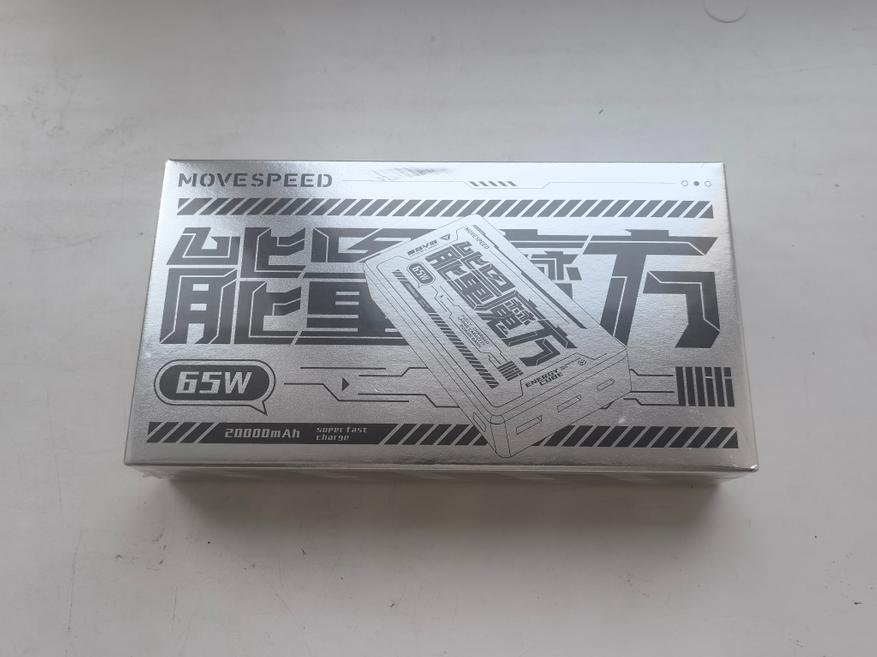

Модель находится в коробке серебристого цвета. На обороте указаны номинальная и реальная ёмкости. Заявлено 11500mAh при 5V/3A.

В комплект поставки входит сам аккумулятор, инструкция и кабель USB-C USB-C. Упокрвана Е20 красиво, презентабельно.

Комплект поставки внешнего аккумулятора Movespeed E20 ёмкостью 20Ah и максимальной мощностью 65W
Автор: square

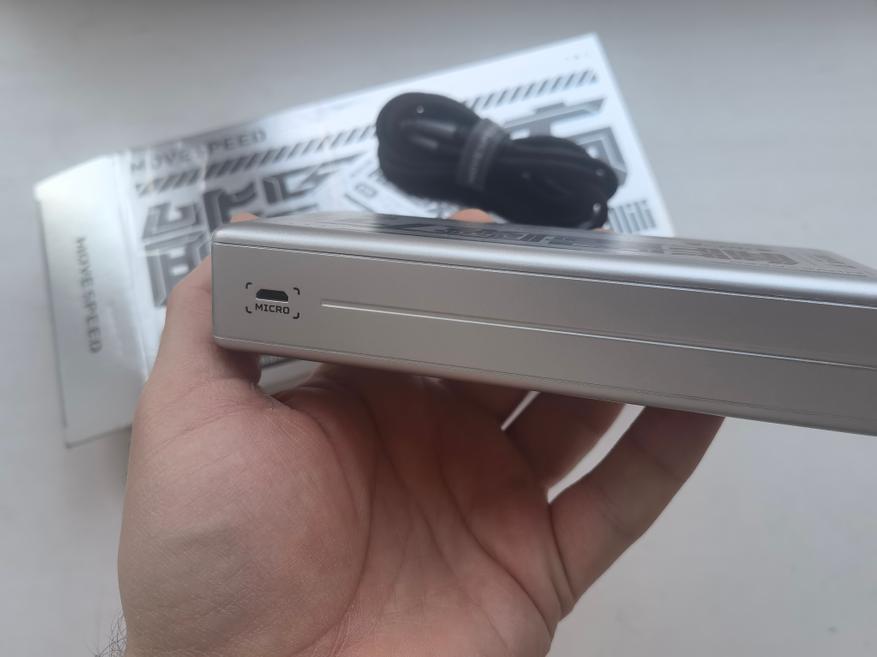

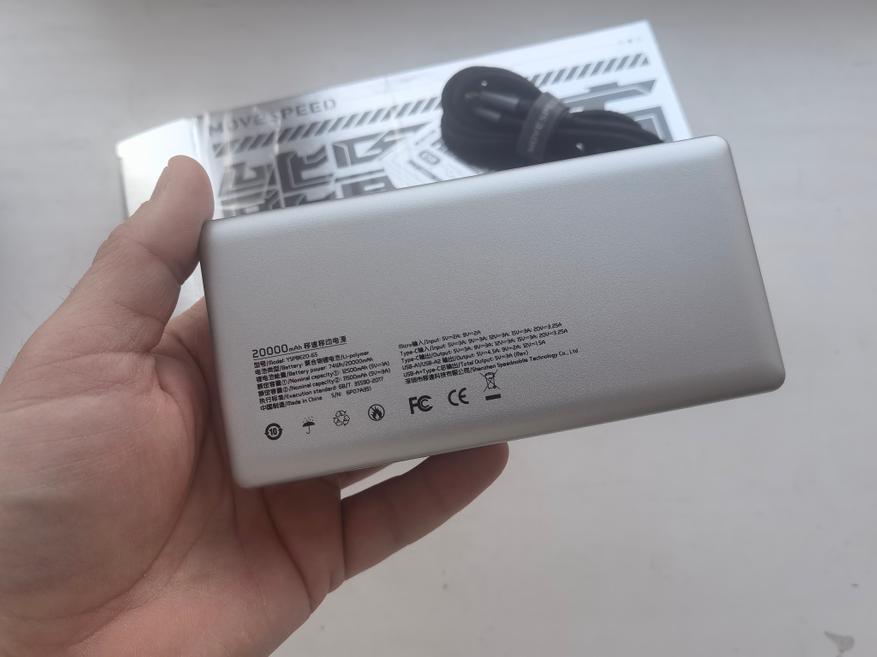

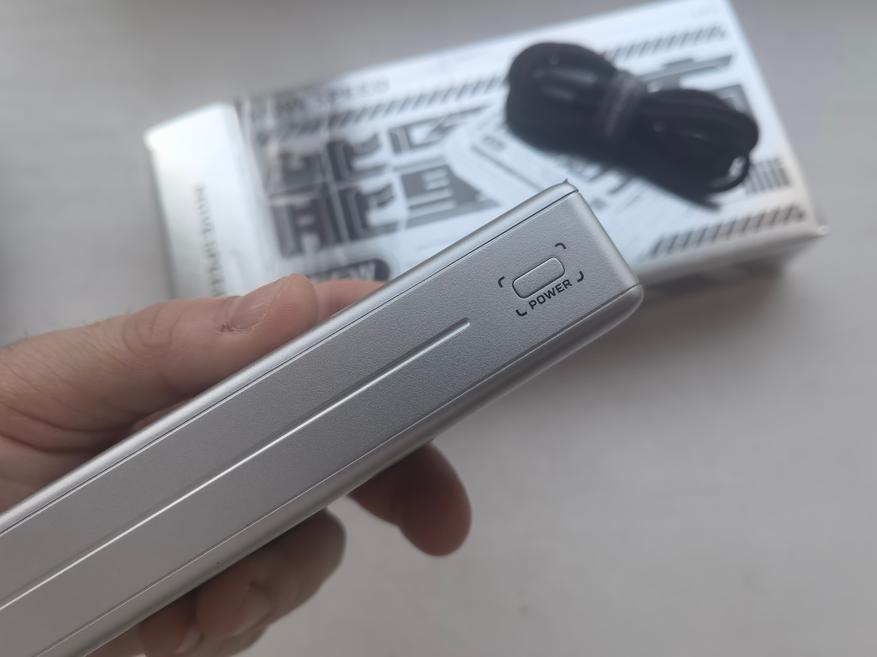

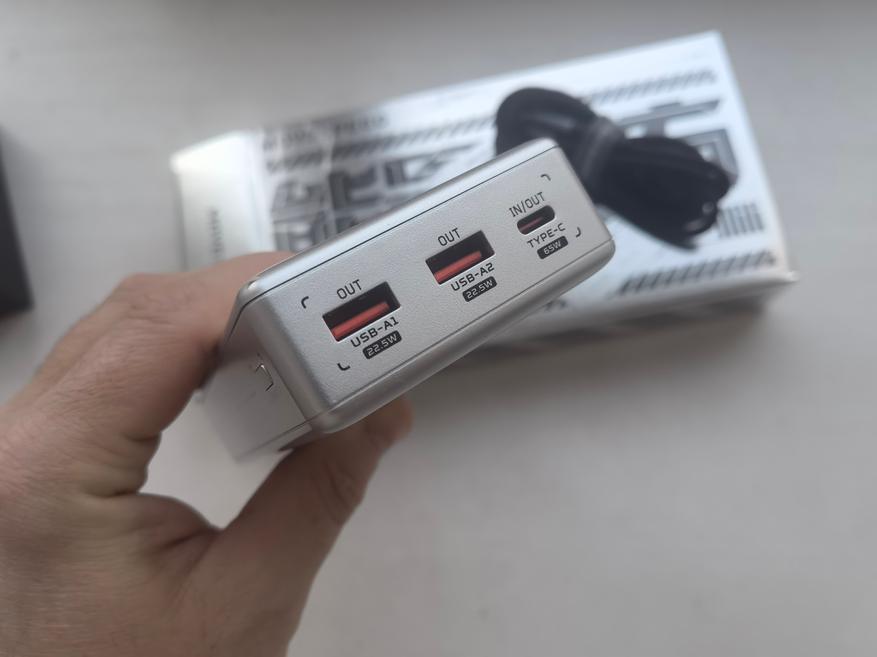

На оборотной стороне повторяется информация о емкости и дан список поддерживаемых режимов. Три порта находятся с лицевого бока, порт Micro-USB расположен с торца. Необычно видеть старый разъем Micro-USB в мощном внешнем аккумуляторе. Заряжаться модель может или через него, или через USB-C. В первом случае максимальная мощности составит 18W, во втором — 65W.

Комплектный кабель не имеет E-Mark чипа, поэтому его максимальная мощность — 65W. На фотографии ниже показан результат данной проверки.

Комплектный кабель на 60W, E-Mark чипа нет

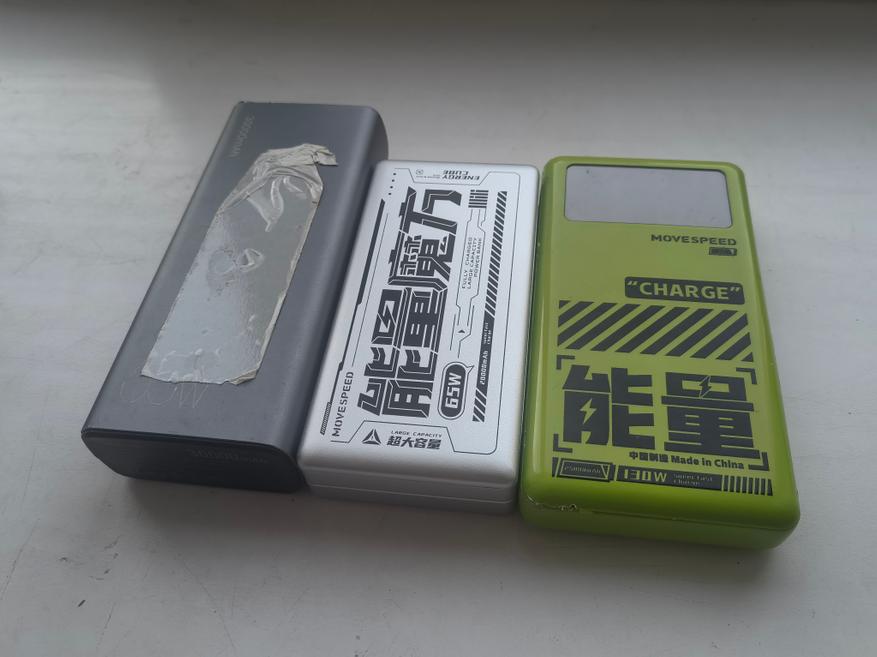

Ниже показано сравнение с 30Ah на 65Вт аккумулятором USAMS US-CD165 и 25Ah на 130Вт аккумулятором Movespeed M25 (обзор здесь). Ёмкости сравниваемых аккумуляторов разные, как и их мощности, но видно, что обозреваемый относительно компактный. В руках он кажется маленьким, и у меня возникло непреодолимое желание его разобрать, хотя изначально не планировал это делать, помня, что разбирал Movespeed M25.

Сравнение Movespeed E20 с Usams US-CD165 и Movespeed M25
Автор: square

Технические характеристики

Поддерживаемые протоколы

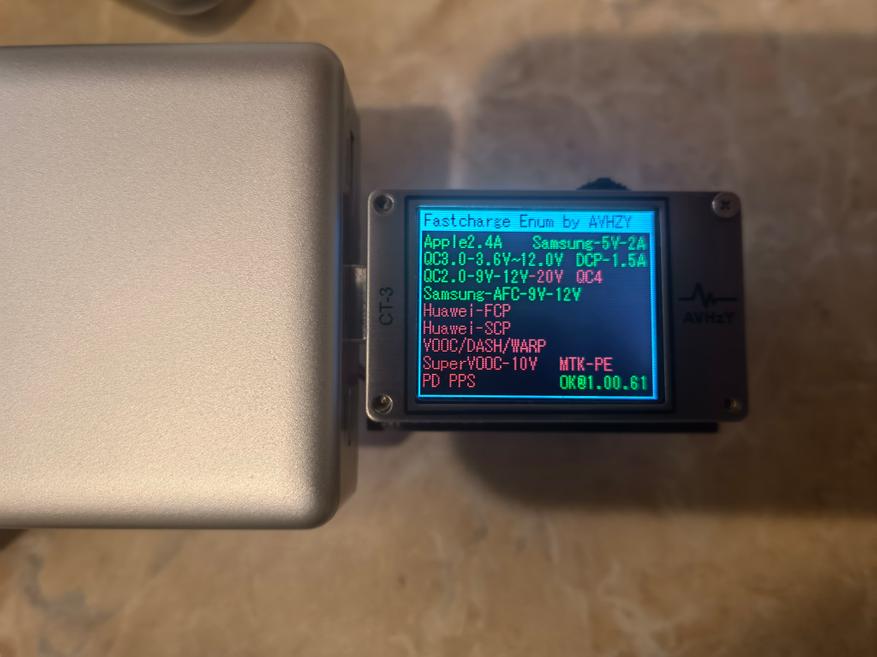

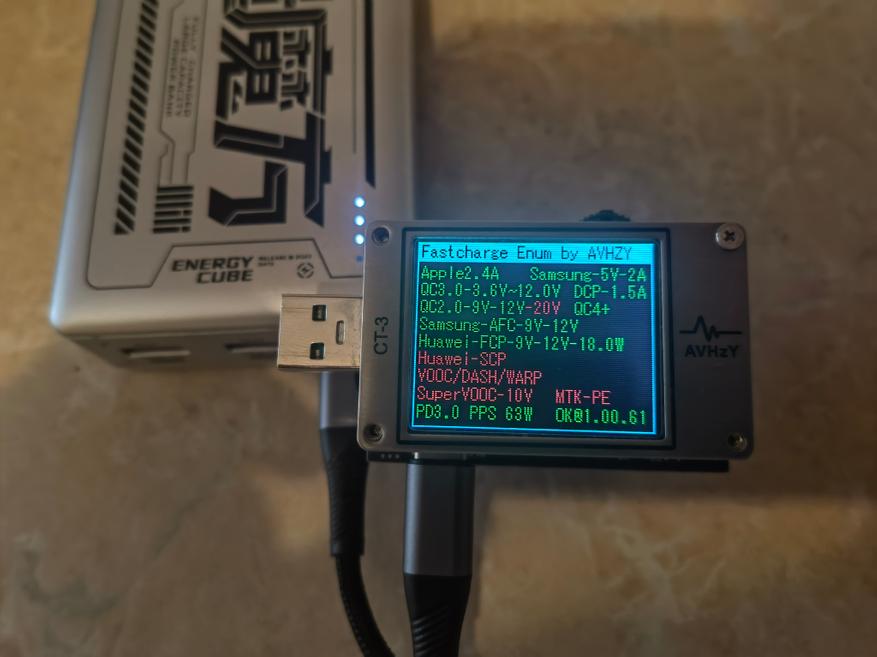

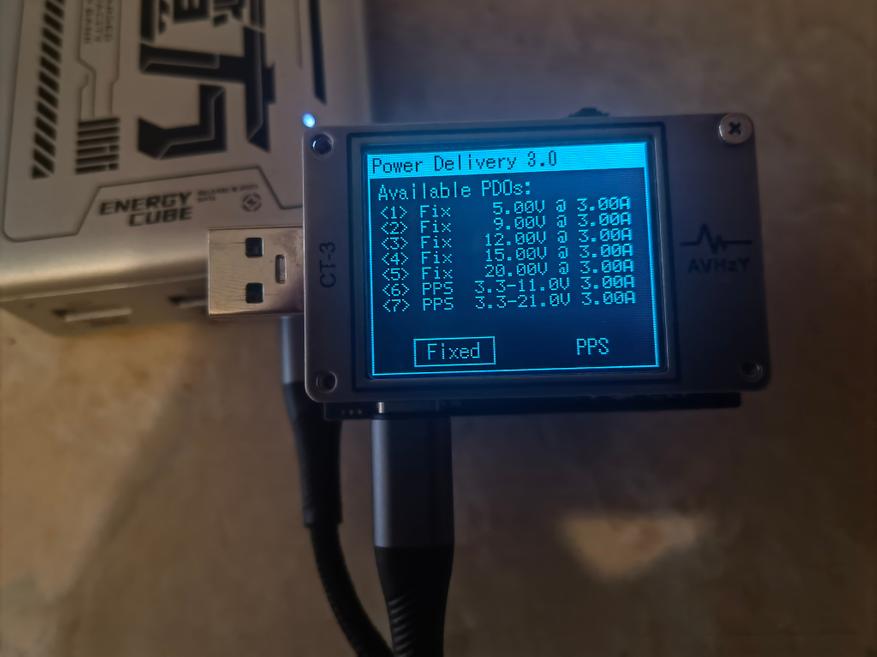

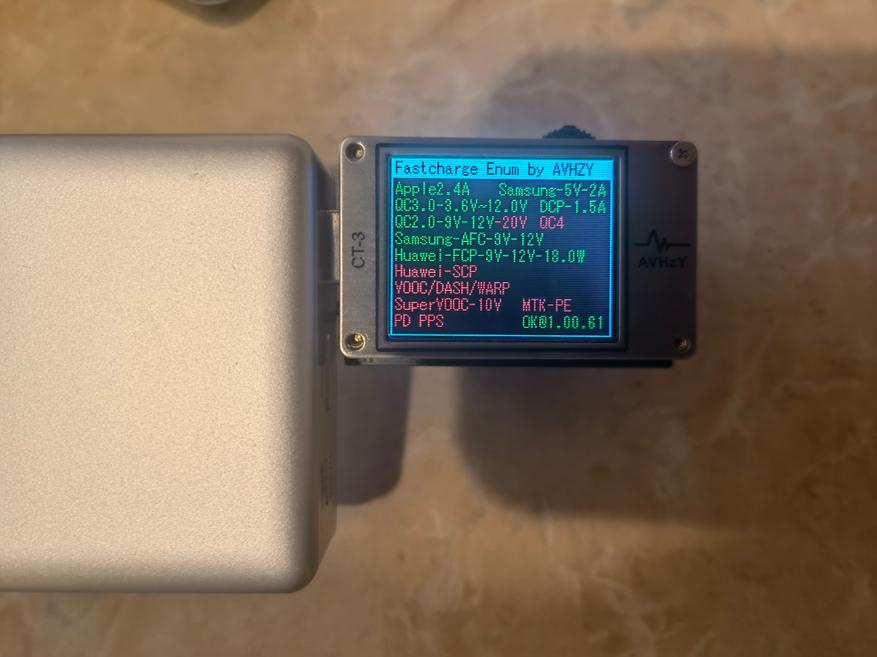

Протоколы заряда, которые заявлены в характеристиках, подтверждаются в действительности. Порт USB-C поддерживает протоколы: Huawei FCP, Samsung AFC, QC4.0, QC3.0, QC2.0, PD3.0. Поддерживается до 63Вт на USB-C. По USB-A — QC3.0 ограничено 12В. Из фотографий ниже видно, что поддерживается PPS на PD3.0.

Поддерживаемые режимы

Выхода поддерживают следующие режимы:

Вход:

USB-C1: 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/3,25A
Micro-USB: 5V/2A, 9V/2A

Выход:

USB-C: 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/3,25A
USB-A1/A2: 5V/4,5A, 4,5V/5A, 9V/2A, 12V/1,5A
USB-C + USB-A: 5V/3A

Заряд и разряд

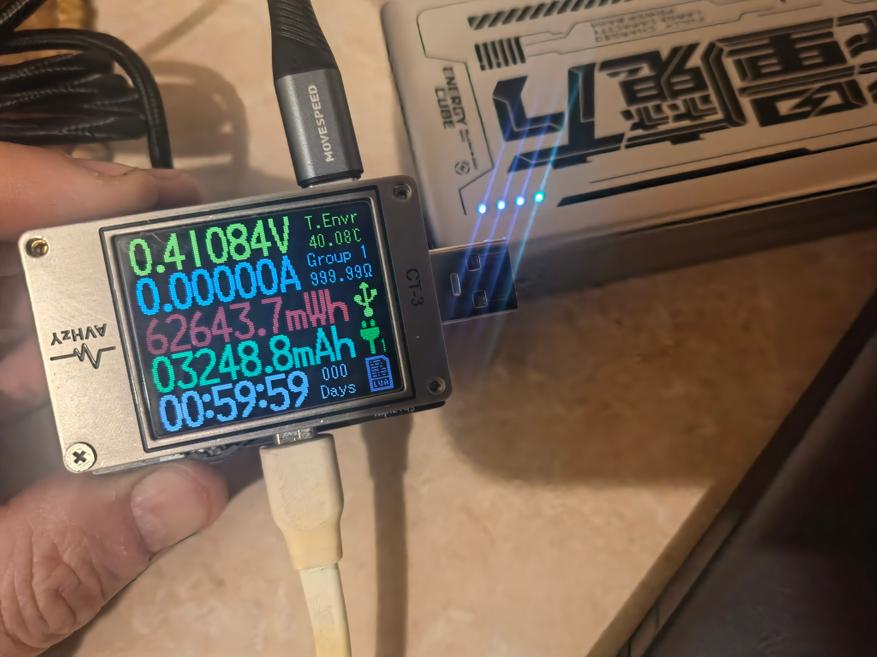

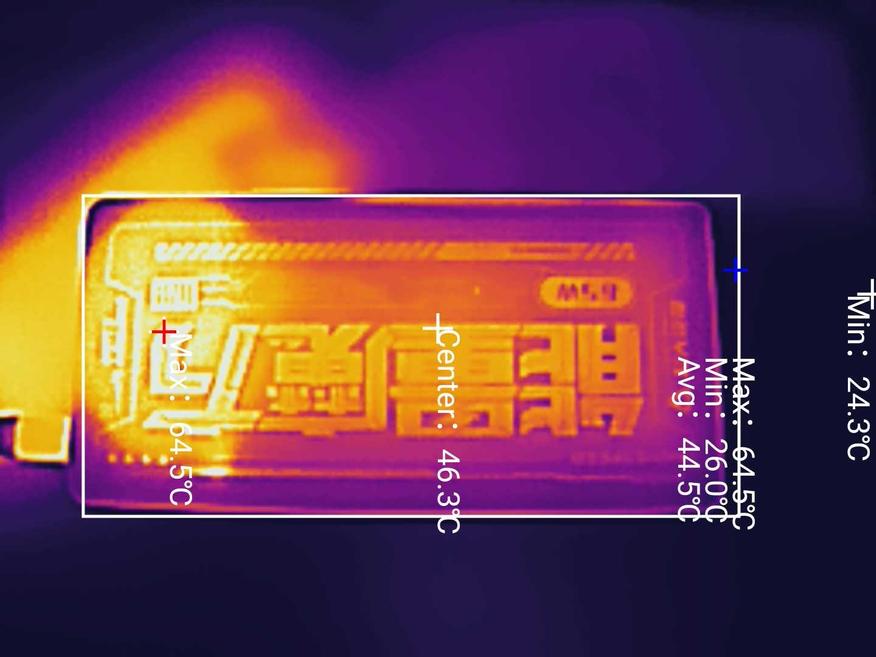

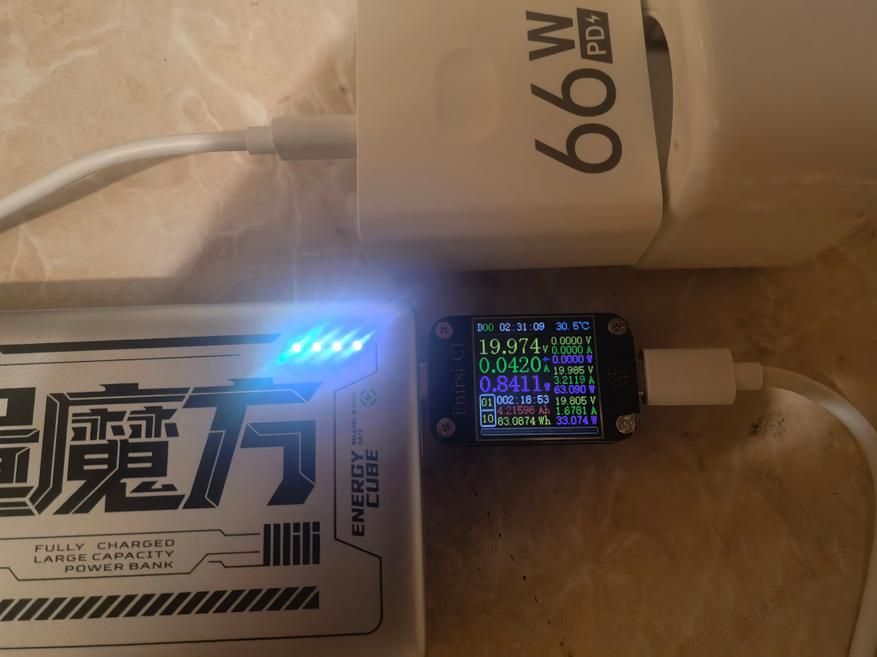

Заряжается аккумулятор на 20V за 140 мин на 4216mAh (83,1Wh). Разряжается на аналогичном напряжении за 60 мин на 3249mAh (62,6Wh). Реальная эффективная ёмкость на 20V составляет 77,1% (75,3%). Нагрев по итогам разряда на 65W составляет 65⁰С около портов. Разрывов процесса нет.

На 5V заряд длится 500 мин и составляет 19369mAh (92,5Wh). Movespeed E20 разряжается на 5V за 280 мин на 14087mAh (67,2Wh). Реальная эффективная ёмкость на 5V составляет 72,7% (72,6%). Во время процесса поверхность E20 сильно не нагревается. Температура остаётся практически одной и той же на всем корпусе.

Заряд повербанка Movespeed E20 20Аh 65W на 5V

Разряд повербанка Movespeed E20 20Аh 65W на 5V

Относительно реальной ёмкости в 73-77% повербанк соответствует неплохим моделям. Это средний показатель рынка внешних аккумуляторов.

Пульсации

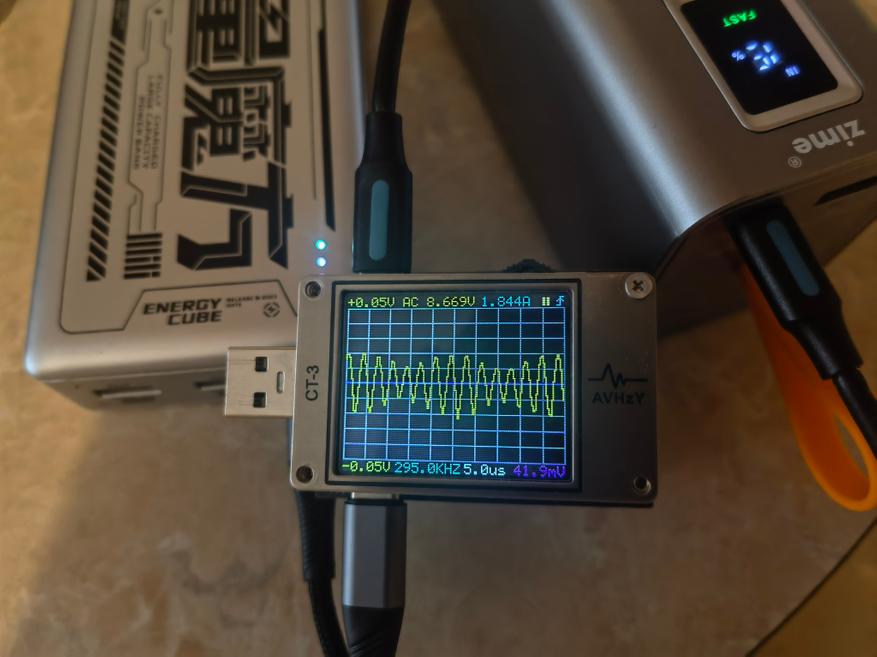

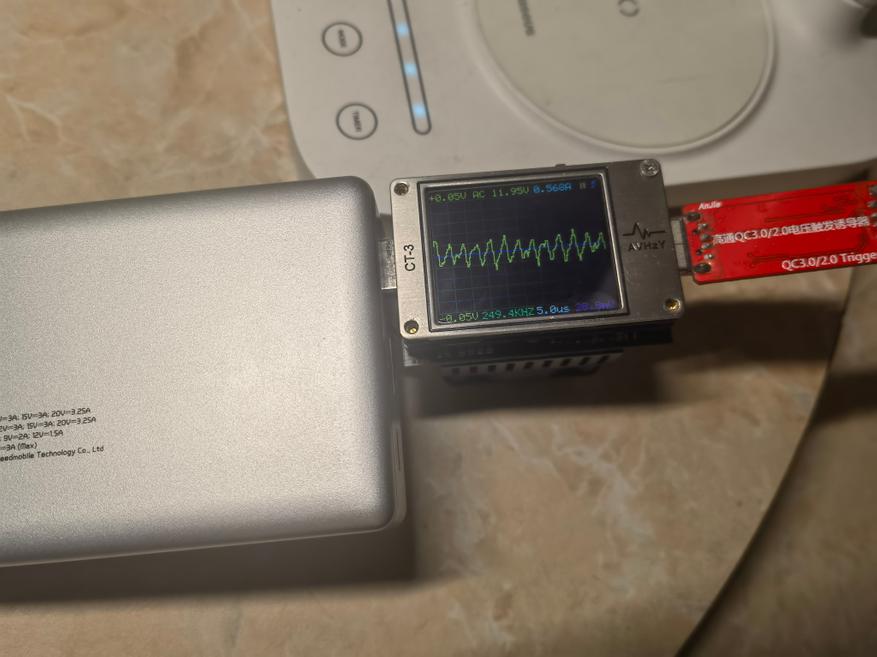

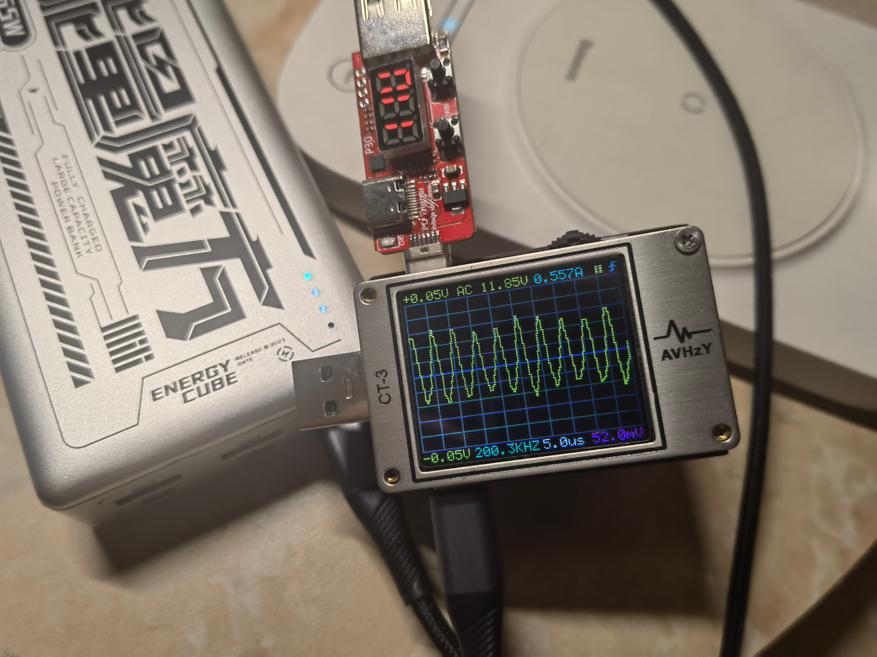

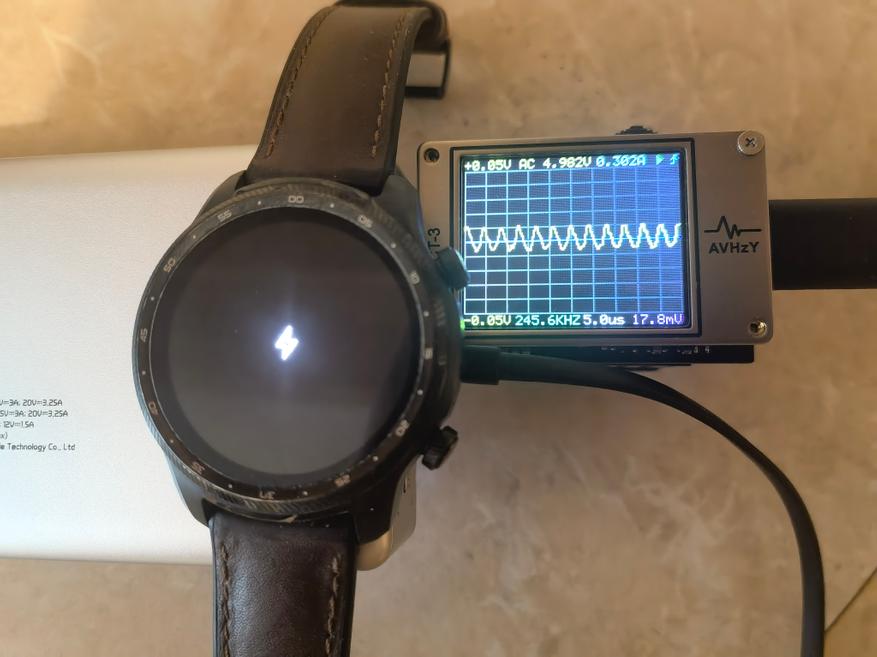

Ниже показаны пульсации при максимальных показателях разряда через порты: 20V, 12V, 9V и 5V. Во всех случаях цифры много меньше пороговых и составляют десятые доли процентов. Заряжать с помощью обозреваемого можно как носимую, так и остальную, в т. ч. «тяжёлую» технику.

12V/0,6A - 52mV (0,4%) — 12V/0,6A — 52mV (0,4%)

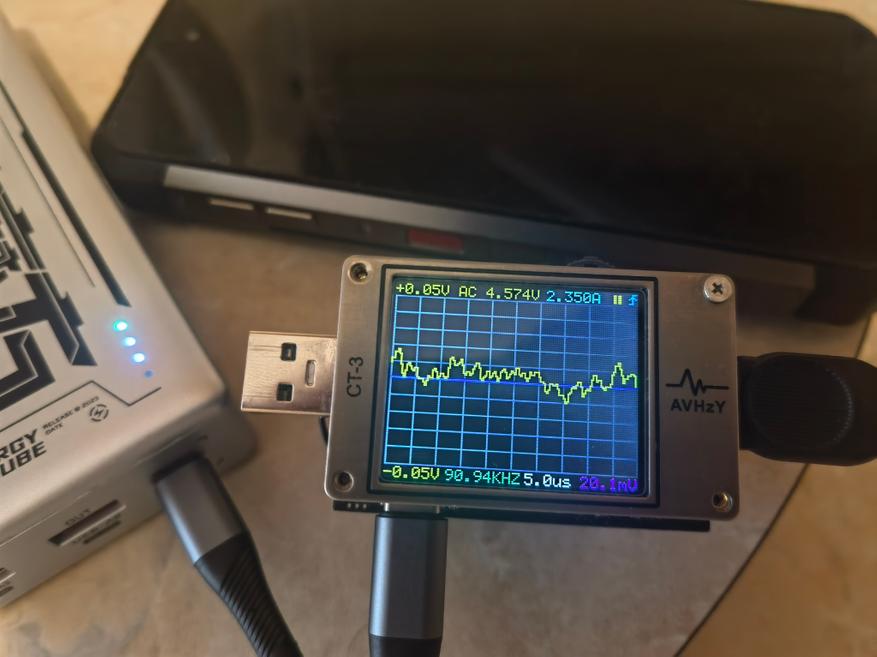

5V/2,3A - 20,1mV (0,4%) — 5V/2,3A — 20,1mV (0,4%)

9V/2A - 41,9mV (0,5%) — 9V/2A — 41,9mV (0,5%)

5V/0,3A - 17,8mV (0,4%) — 5V/0,3A — 17,8mV (0,4%)

12V/0,6A - 28,8mV (0,2%) — 12V/0,6A — 28,8mV (0,2%)

Пульсации не превышают 0,5% на напряжениях по USB-A или USB-C. Заряжать через повербанк Е20 можно любую технику, носимую электронику или смартфоны. Скачки напряжения ее не испортят из-за низких показателей пульсаций.

Разборка

Верхняя крышка аккумулятора крепится на защёлках, плюс центр приклеен скотчем с прокладкой. Такой способ сильно напоминает модели аккумуляторов Romoss.

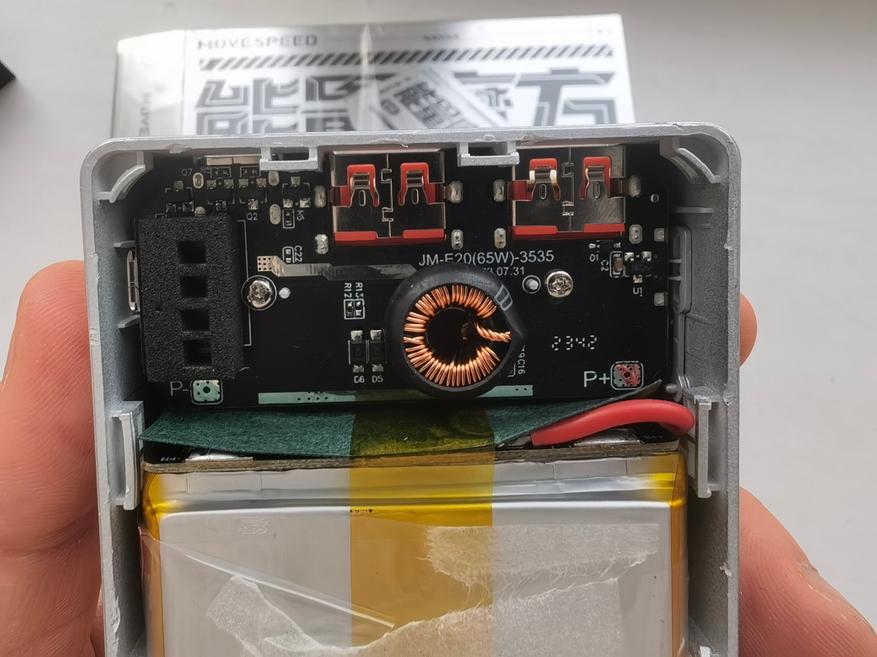

Снятая верхняя крышка внешнего аккумулятора Movespeed YSPBE20-65 на 65Вт мощности
Автор: square

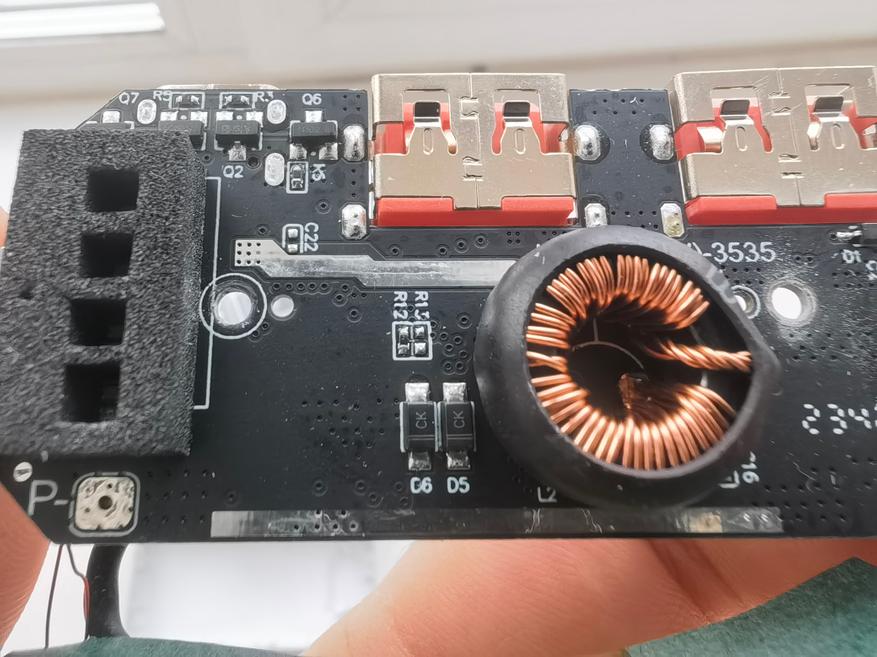

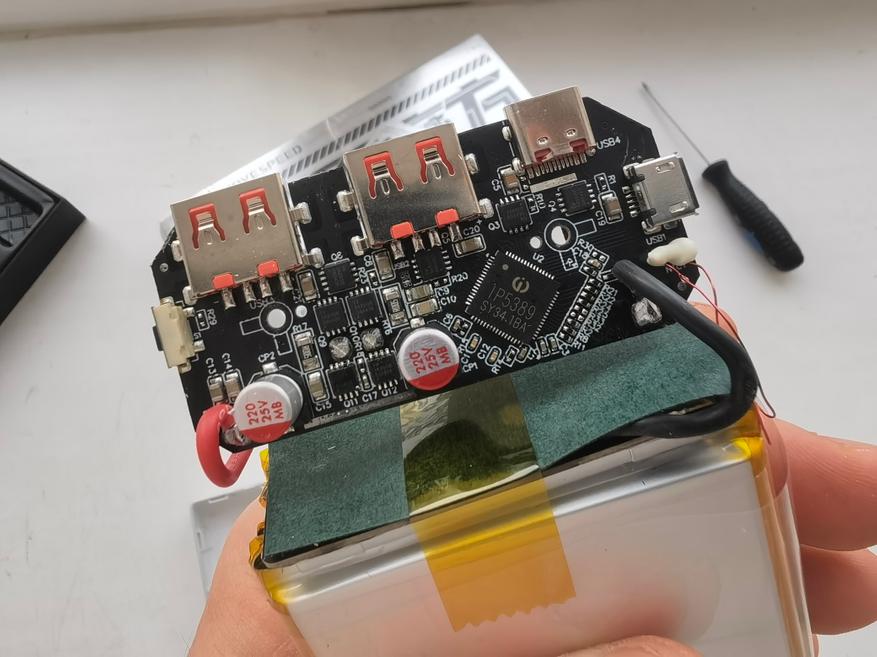

На следующих фотографиях показана плата в подробностях. Видно, что используется контроллер IP5389.

Такой контролле часто устанавливается во внешние аккумуляторы. Поддерживает множество протоколов быстрого заряда. Ниже показан его даташит.

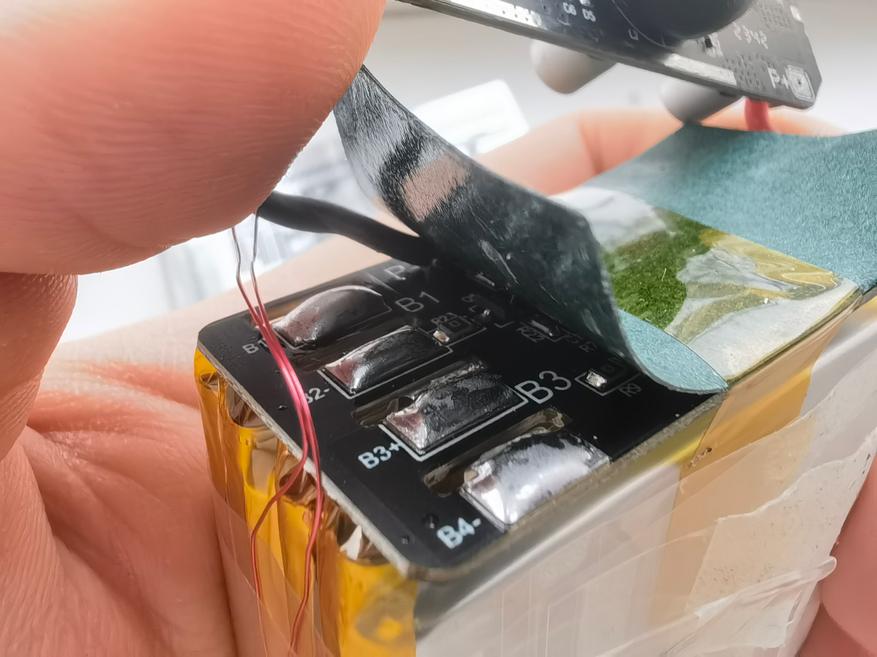

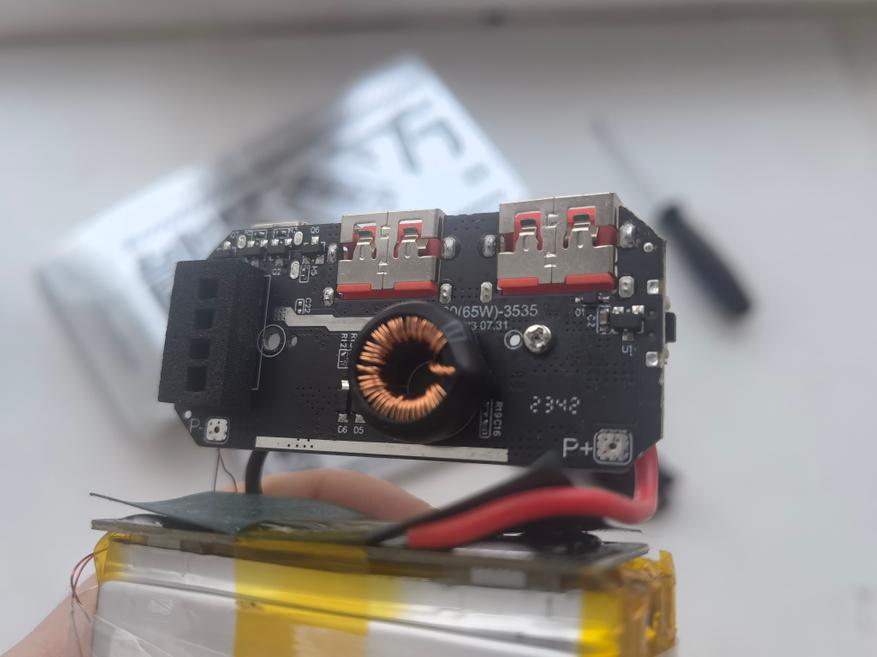

Другие элементы на оборотной стороне платы и на аккумуляторах показаны на следующих фотографиях.

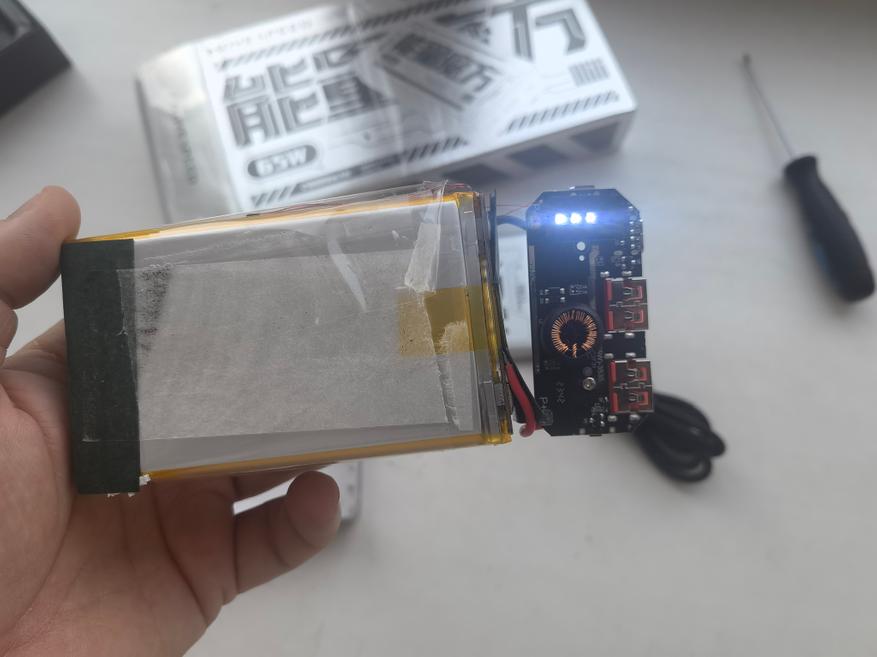

Внутренняя часть аккумулятора спокойно вынимается из коробки.

Аккумуляторы и плата повербанка Movespeed YSPBE20-65 на 65Вт
Автор: square

С разборкой — все!

Вывод

Внешний аккумулятор Movespeed E20 получился хорошим представителем мощных моделей. Главная характеристика — низкие пульсации и разряд без разрывов на максимальной мощности в 65W. Из других особенностей выделяются отчасти архаичный порт Micro-USB и отсутствие быстрого протокола Huawei SCP, но есть Huawei FCP и Samsung AFC. Поддерживаемое напряжение в 20V позволяет питать и заряжать ноутбуки. Сфера применения аккумулятора Movespeed распространяется на носимую электронику, смартфоны, ноутбуки и другую технику, которая способна функционировать на до 20V, для чего можно использовать разные PD/DC-триггеры.
