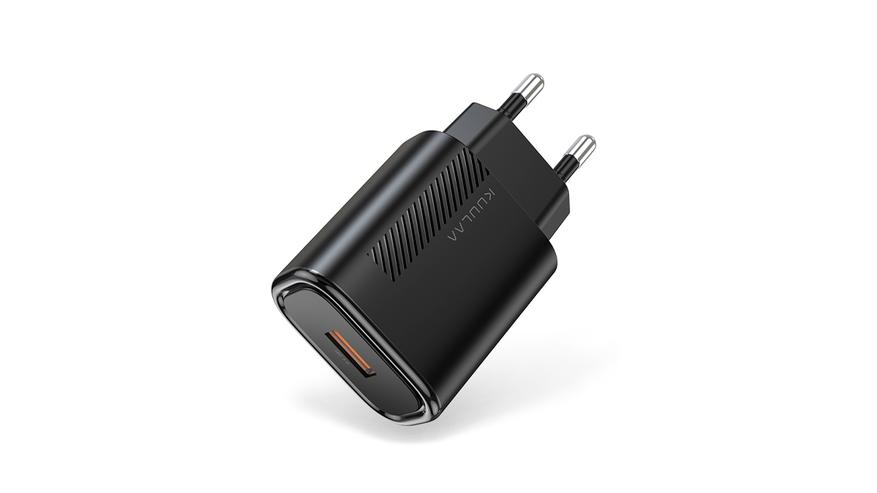

Обзор сетевого зарядного устройства Kuulaa KL-CD11

USB выход один, имеется поддержка протоколов быстрой зарядки QC 3.0, максимальное напряжение 12В при 1.5А В ixbt был разгром версии с Type-C выходом и поддержкой протокола PD, после чего модель обновили. Посмотрим, сделал ли производитель работу над ошибками в новой ревизии или из отличий тут только разъем

 Поставляются зарядные устройства всё так же в зип-пакетах с напечатанными на них характеристиками, что позволяет сэкономить на упаковке

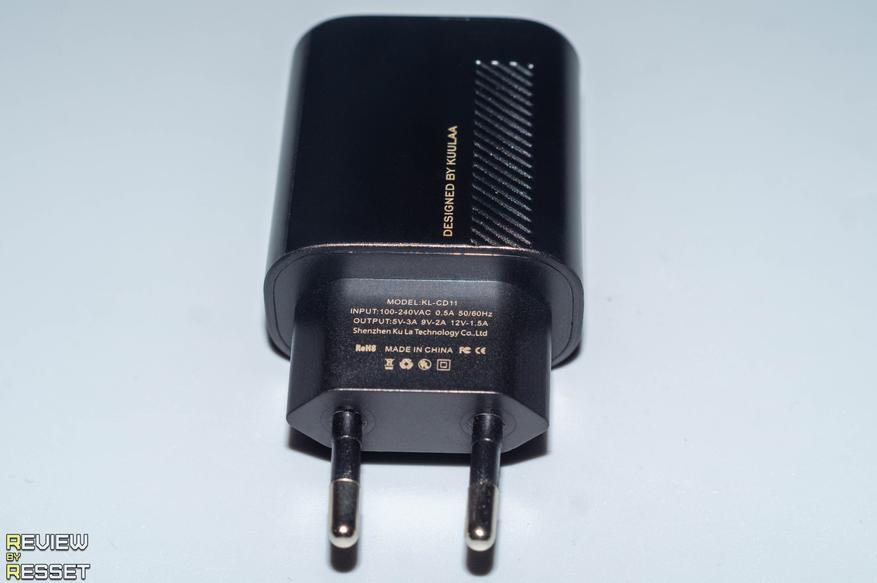

Размер остался прежним, 84х27х43 миллиметра, характеристики нанесены на вилке, заявлена поддержка протокола QC 3.0, а это значит, что при 5В устройство может выдать до 3А, при 9В до 2А и при 12В до 1.5А

В новой ревизии Kuulaa KL-CD11 отказались от Type-C разъема и используется более универсальный(пока) USB тип А

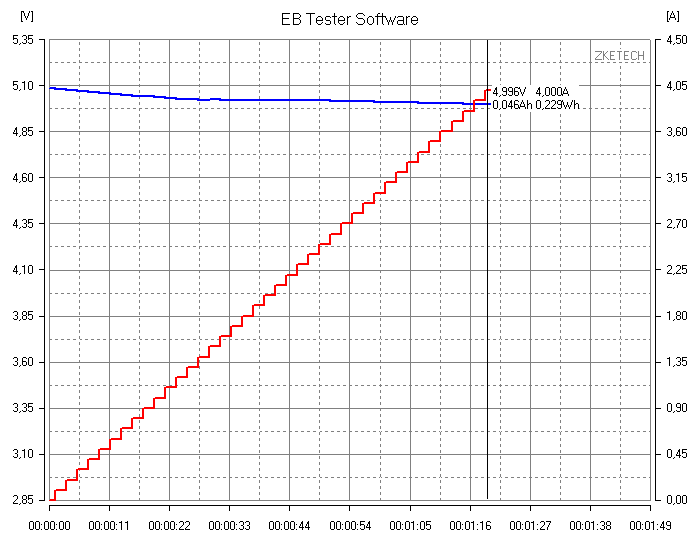

При 5В модуль нагрузки дошел до предела в 4А, отсечки не произошло, при 9В защита сработала на 2.9А, а при 12В на 2.2А. Напряжение на старте было завышено на пару процентов, в процессе тестирование просадка оказалась незначительной даже при превышении нагрузки на 30% выше номинала по протоколу. Тут придраться не к чему.

Тест продолжительной нагрузки показал, что по мере нагрева компонентов, напряжение проседает на 45мВ, что не критично и составляет 0.5% номинального значения. Процесс длился около двух с половиной часов, за это время перегналось около 42Втч энергии(это более 11000мАч при приведении к напряжению классических аккумуляторов гаджетов)

9В я выбрал не случайно, т.к. в планах было использовать сабж вместо комплектного массивного блока для паяльника TS80P, который при 12В жрет до 3А(тут нет поддержки PD), а при 9В около 2А по протоколу QC, всё работает отлично, для мелочёвки 18Вт хватает за глаза

Во время теста продолжительной нагрузки проверил и нагрев корпуса. За 10 минут температура поднялась до 40.4°C, через 2 часа составляла 56°C, что практически на 20°C меньше результата в обзорах прошлой ревизии во время получасового теста

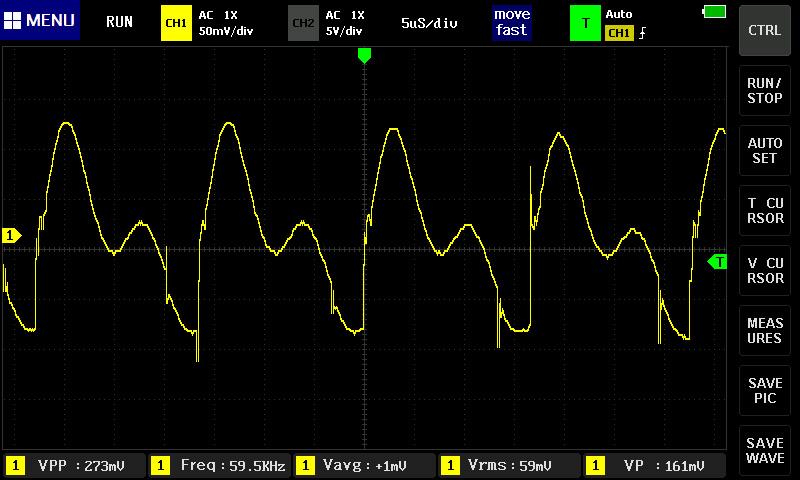

А вот пульсации остались и в новой ревизии. При чем они практически идентичны во всех режимах работы, только размах зависит от нагрузки. В холостом режиме они составляют порядка 170мВ, при нормальной нагрузке около 218мВ

Если нагрузить до максимума, значение поднимается до 250мВ, а перед отсечкой 270мВ. Правда на частоте 60кГц 99% подключенных устройств этих колебаний не заметят, но какие-нибудь чувствительные датчики могут начать чудить

Итоги

 Можно сказать, что новую ревизию Kuulaa KL-CD11 нормально так подлечили, избавив от «детских болячек» в виде повышенного напряжения при активации протокола быстрой зарядки и просадок под нагрузкой в классическом режиме, так же появился запас по мощности, что позволит выдерживать кратковременные всплески при подключении устройств. Корпус при этом стал значительно холоднее, чем был до этого, что не может не радовать. Остались пульсации в районе 5% при 5В и 2% при 12В с частотой от 20кГц до 60кГц, но для большинства гаджетов они не критичны, так что проблем при использовании возникать не должно.
