Как определить фальшивый MPPT контроллер: три способа

В этой статье речь пойдёт о контроллерах для солнечных батарей, которые нужны, в первую очередь, для зарядки аккумуляторов от солнца. Я расскажу о трёх признаках, по которым можно определить, что хоть на контроллере и написано MPPT большими буквами, он таким не является.

К сожалению мы живём в эпоху вранья и надписи на товарах, не соответствующие их реальным характеристиками уже никого не удивляют.

Существует два типа солнечных контроллеров — MPPT и PWM. Первые позволяют получить от солнечной батареи больше энергии (в определённых случаях до 30%).

PWM-контроллер не преобразует напряжение от солнечной батареи, а просто быстро-быстро подключает и отключает солнечную батарею к аккумулятору (Широтно-Импульсная Модуляция, ШИМ, а по-английски PWM).

MPPT-контроллер понижает напряжение солнечной батареи и пытается достичь максимальной эффективности за счёт поиска точки максимальной мощности (Maximum Power Point Tracking). Простые MPPT-контроллеры точку на самом деле не ищут, а просто рассчитывают, где она должна быть по формуле, исходя из напряжения солнечной батареи в разомкнутой цепи и под нагрузкой. «Совсем настоящие» MPPT-контроллеры точку ищут (насколько я понимаю, это делается так: контроллер плавно увеличивает потребляемый ток, следит за напряжением и рассчитывает мощность. Когда напряжение проседает так, что мощность падает, ток начинает плавно снижаться, пока мощность не вырастет. После этого цикл повторяется — контроллер непрерывно увеличивает и уменьшает ток, чтобы постоянно удерживать точку максимальной мощности).

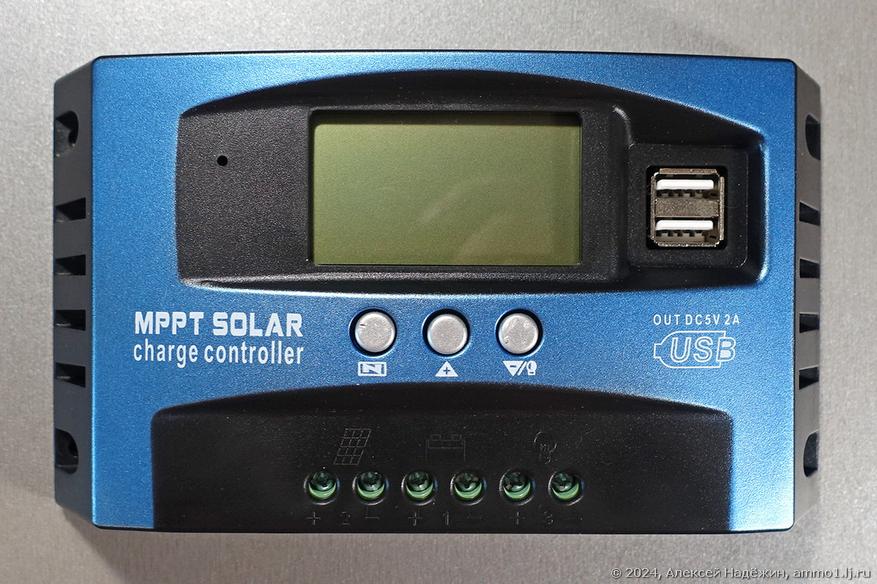

На заглавной картинке популярный дешевый контроллер MPPT-100A, который, увы, не является MPPT.

Первый признак фальшивого MPPT-контроллера: небольшая разница в цене на варианты для разных мощностей.

Контроллер с заглавного фото продают за 1037 рублей с допустимым током 30A и за за 1161 руб с допустимым током 100A. Цена настоящих MPPT контроллеров разной мощности отличается очень сильно, например один из самых дешёвых MPPT-контроллеров с током 20A стоит 2200 рублей, с током 30A 3250 рублей, с током 40A 5400 рублей, с током 60A 9500 рублей.

Второй признак фальшивого MPPT-контроллера: нет катушки преобразователя напряжения.

В настоящем MPPT-контроллере есть DC-DC преобразователь, обязательно содержащий катушку довольно внушительных размеров. Если разобрать фальшивый контроллер, никаких больших катушек в нём нет.

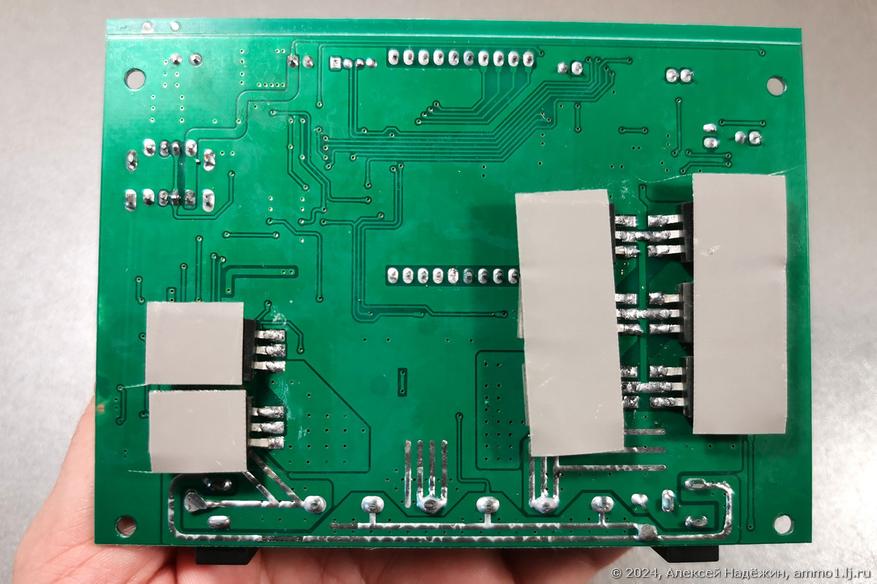

С обратной стороны платы только мощные полевые транзисторы с термопрокладками, передающими тепло на металлическую пластину сзади корпуса.

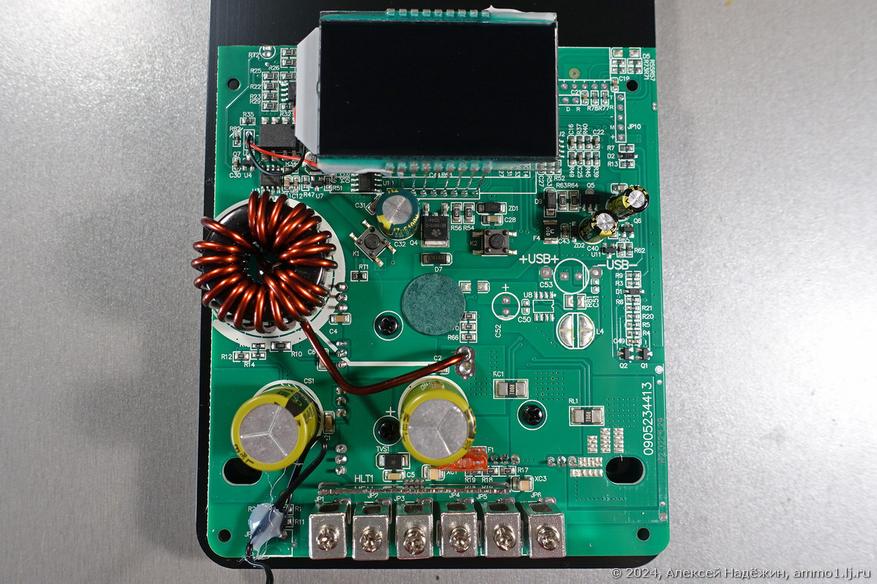

В настоящем 20-амперном MPPT-контроллере стоит довольно большая катушка.

В контроллерах с большими токами катушек может быть несколько и их размеры будут ещё больше.

Третий признак фальшивого MPPT-контроллера: выходной ток не может быть больше входного.

Так как в PWM-контроллерах нет преобразователя напряжения, ток зарядки аккумулятора никогда не превысит ток солнечной батареи. У настоящего MPPT-контроллера выходной ток может быть больше входного за счёт того, что напряжение понижается. Все контроллеры отображают входной и выходной ток, поэтому «поймать» подделку довольно просто.

При покупке достаточно дорогостоящих солнечных панелей важно не пытаться экономить копейки на контроллере и купить хороший MPPT-контроллер, который сможет «выжать» из панелей максимум энергии. Теперь вы знаете, как не купить фальшивку.
