ESR 20W Mini PD Charger (EFB004O): когда переплачиваешь за «бренд»

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Обзор | Зарядки, аккумуляторы и т.п.

Всех приветствую! Часто на просторах Aliexpress натыкался на бренд ESR, у которого крайне много положительных отзывов на множество товаров (на момент публикации данного поста, средняя оценка данного зарядного — 5*). Заказывал зарядное ESR 20W практически год назад, но после испорченного мнения от сборки, использовал только в редких случаях, дабы подзарядить смартфон и другие устройства (для проверки зарядного на различные дефекты, которые не видны, если устройством не пользоваться). С результатами тестирования можно ознакомиться далее.

Заявленные характеристики:

  • Бpeнд/мoдель: ESR MINI PD CHARGER (EFB004O);
  • Входные параметры: 100-240V ~ 50/60Hz 0.5A;
  • Протоколы быстрой зарядки, включая QC, PD: да;
  • Выходная мощность: 20W;
  • Габаритные размеры: 42x42x38 мм;
  • Выходные характеристики порта: 5V/3A, 9V/2.22A, 12V/1.67A.

Комплектация:

Герой поста приезжает в обычной картонной упаковке, на лицевой стороне которого находится наименование бренда и модели, а также «преимущества» в виде поддержки быстрой зарядки, разъема Type-С, а также «Save» (в чем эта «надежность» проявляется, только бренду известно). На тыльной стороне также никакой полезной информации не предусмотрено.

Внутри коробки, устройство размещено в пластиковом кейсе, который способствует сохранению целостности при транспортировке (по опыту с другими товарами могу сказать, что несмотря на испорченный внешний вид коробки, товар всегда приезжал целый). По комплектации: кроме зарядного устройства ничего не предусмотрено, ни инструкцию пользователя, ни гарантийный талон.

Внешний вид:

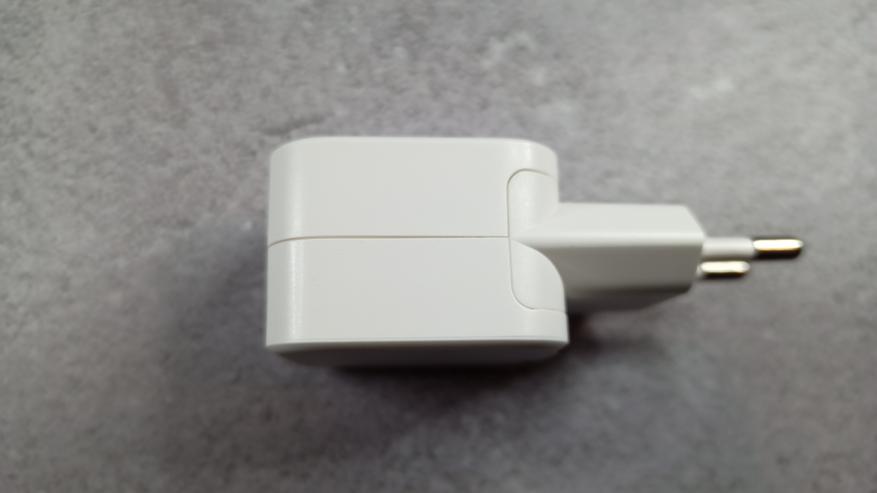

ESR 20W выполнена в форме квадрата со скромными габаритными параметрами (ширина — 42 (79.2 учитывая вилку), высота — 42, глубина — 29 мм). Весь корпус изготовлен из цепкого матового пластика с огромными щелями (возможно проблема только моего экземпляра). На нижней стороне представлены характеристики, а также все режимы работы (поддержка как обычной зарядки (5В), так и быстрой (9 и 12В)). Вилка в моем варианте европейского типа, со скошенными контактами, удерживается в розетке отлично.

Разъем Type-C смещен от центра незначительно, над самим разъемом размещен логотип бренда. Дополнительной особенностью является использования светодиодного индикатора синего цвета, который отвечает за работу зарядного устройства. Сам светодиод довольно тусклый, и его видно только в притемненное или ночное время.

Пример сравнения с другими зарядными которые я тестировал. ESR меньше большинства, но немного толще.

Вес стандартных для зарядных подобного форм-фактора с мощностью 18-20Вт и составляет 53 грамм.

Проверка на практике

С помощью USB тестера FNB48 проведена проверка поддержки протоколов быстрых зарядок, которые поддерживает ESR 20W.

Зарядное поддерживает большинство протоколов быстрых зарядок, кроме QC напряжением 15 и 20В, Huawei FCP напряжением 12В, Mediatek Pump Express 1.1 и 2.0, а также фирменные протоколы от дочерних фирм BBK (Realme, Oppo, OnePlus, Vivo, Iqoo). Максимальная мощность по протоколу Power Delivery зарядного совпадает с реальной — 20Вт

Далее произведен замер значений напряжения и силы тока, а также величины пульсаций в заявленных режимах работы производителем (5V/3A, 9V/2A, 12V/1.67A) и максимальными значениями, после которого зарядное уходило в защиту

  • Напряжение 5В:

При заявленном режиме работы (5В/3A) значение напряжение отличное — 5.18В, чего вполне хватит для нормальной зарядки устройства, даже с длинным кабелем, пульсации в данном режиме очень высокие — 114.4 мВ (≈2.2%). Максимальный ток, до выключения зарядного (предположительно срабатывает защита по току) составляет 3.52А, при этом значение напряжения не изменилось — 5.18В (18.215Вт), пульсации находятся на том же высоком уровне и составляют 113.5 мВ.

  • Напряжение 9В:

В данном режиме, при силе тока 2А напряжение составило 8.92В что является приемлемым результатом, но с увеличением напряжения, увеличилась амплитуда пульсаций и она составляет 140.8 мВ (≈ 1.58%), что также много, но уже не столь критически. Максимально зарядное выдало 2.44А, напряжение составило 8.91В (максимальная мощность в данном режиме — 21.785Вт), пульсации увеличились до 149.6 мВ

  • Напряжение 12В:

В режиме выходного напряжения 12В, результаты очень схожи с прошлым режимом: при установленном силе тока на значении 1.67А, напряжение составляет 11.9В, пульсации — 165.6 мВ (≈ 1.39%). Максимально зарядное смогло выдать силу тока на уровне 1.86А, напряжение осталось неизменным, соответственно это дало 22Вт мощности, после чего зарядное выключилось до снижения нагрузки.

Нагрев

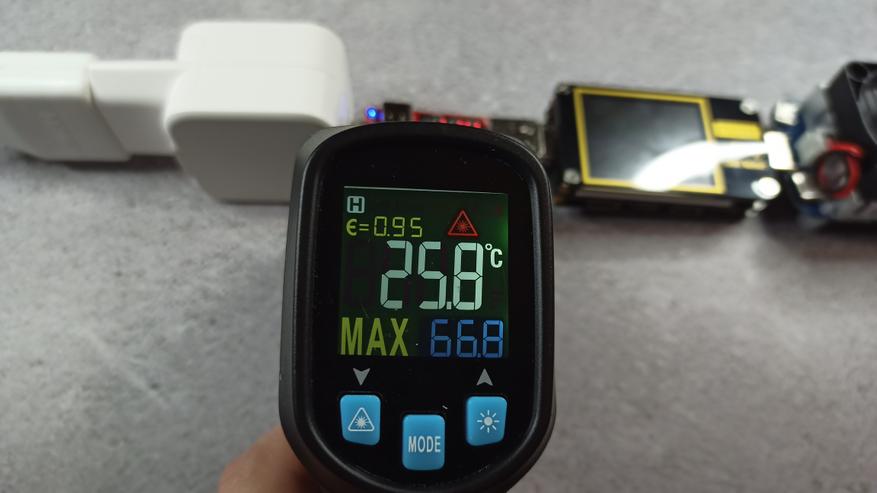

Как и в других случаях, зарядное ESR 20W MINI PD CHARGER было оставлено на 30 минут работы, после чего измеряна максимальная температура на корпусе. Нагрузочный модуль работал со следующими значениями 12В/1.67А (20Вт).

Корпус устройства оставался сильно горячим, максимальная температура составила 66.8°. Другие зарядные схожей мощности показали такие результаты нагрева:

Выводы

Зарядное ESR 20W MINI PD CHARGER (EFB004O) показало обычные результаты как для посредственного зарядного: высокие значения пульсации на всех режимах работы, нагрев, плохая сборка, фантомные нажатия на дисплее во время зарядки и цену. Из плюсов могу выделить индикатор, который абсолютно не мешает ночью, а также то, что все-таки присутствует запас по мощности.

Приобретал зарядное ESR 20W MINI PD CHARGER в данном магазине.

Спасибо за внимание.
