Серверный корпус Mastero 4U650. Переезд из десктопа в сетевой шкаф

В этом обзоре расскажу о серверном корпусе бренда Mastero для стоек и сетевых шкафов. Я системный администратор, по работе периодически собираю серверы и, понятное дело, обслуживаю их. Когда в руки попал корпус новой марки, решил рассказать об этой железке — возможно, кому-то пригодится.

Что за бренд Mastero

Из того, что удалось найти в интернете — это российский бренд компьютерных комплектующих и периферии, с производством в Китае. Выпускает в основном продукты массового спроса: SSD, оперативную память, блоки питания и корпуса для ПК и т. д. Если судить по сроку гарантии, то комплектующие хорошего качества: на SSD — от 3 до 5 лет, на БП — 3 года, память — 10 лет. В целом крепкий средний уровень, не подвальный Китай.

Что касается серверных корпусов Mastero, то в линейке их пять — 2U и 4U. Для изучения мне достался один из них, на 4U.

Корпус Mastero 4U650 (MST-4U-650)

Mastero 4U650 — самый большой в линейке. Типоразмер понятен из названия, 4U. 650 — глубина корпуса в мм. Посмотрим что он собой представляет снаружи и внутри.

Упаковка, внешний вид

Корпус немаленький, и коробка у него тоже внушительная — 780х255х540 мм.

Внутри дополнительная защита в виде пакета и пенопласта.

Освобождаем корпус от пенопласта и пакетов. Что мы видим?

Поверхность корпуса обтянута прозрачными плёнками.

В комплекте есть плёнка для электроизоляции материнской платы от корпуса

Винты для крепления комплектующих.

Спереди большие крепкие ручки, за которые удобно вытаскивать корпус. Передняя панель полностью сетчатая, для продуваемости это хорошо. Быстросъёмных фильтров (губок) нет, если они нужны, можно поставить магнитные сетки — плоская панель это позволяет.

Для наглядности взял что была под рукой, на 320х147 мм. Площадь сетки на корпусе 385х150мм.

Снизу-слева два USB-порта 2.0, индикаторы питания и HDD, кнопка включения и перезагрузки.

То, что кнопка Reset есть — очень хорошо, жаль, что некоторые производители перестали её ставить. Она иногда нужна, чтобы перезагрузить зависший ПК без потери напряжения на дисках. При перезагрузке через долгое нажатие на кнопку включения питание полностью пропадает и винчестеры обесточиваются. Головка в жёстком диске может зависнуть в неправильном положении, что может привести к проблемам с дисками.

Толщина металла 1.2 мм, как заявлено. Вес внушительный — 14 кг. Конструкция ощущается монолитной, корпус собран хорошо — ничего не гнётся, не скрипит, как и положено серверному кейсу.

Рельсы в комплект не входят, их придётся докупать отдельно.

Верхняя крышка держится на четырёх винтах по бокам.

Места внутри корпуса много. В собранном виде высота от процессора до верхней крышки 155 мм. Можно установить приличный башенный кулер.

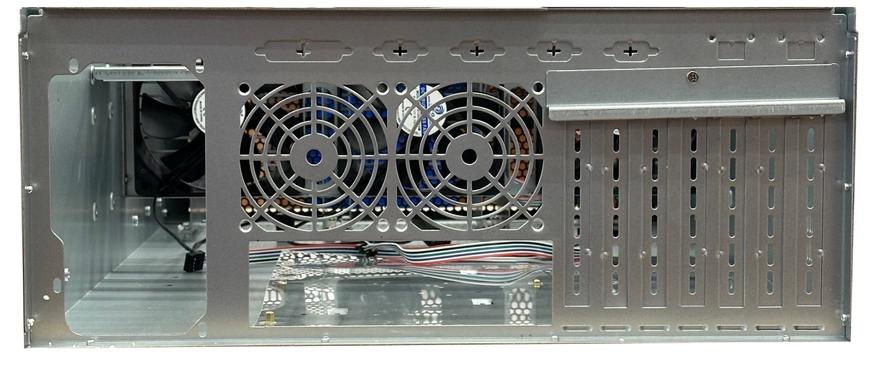

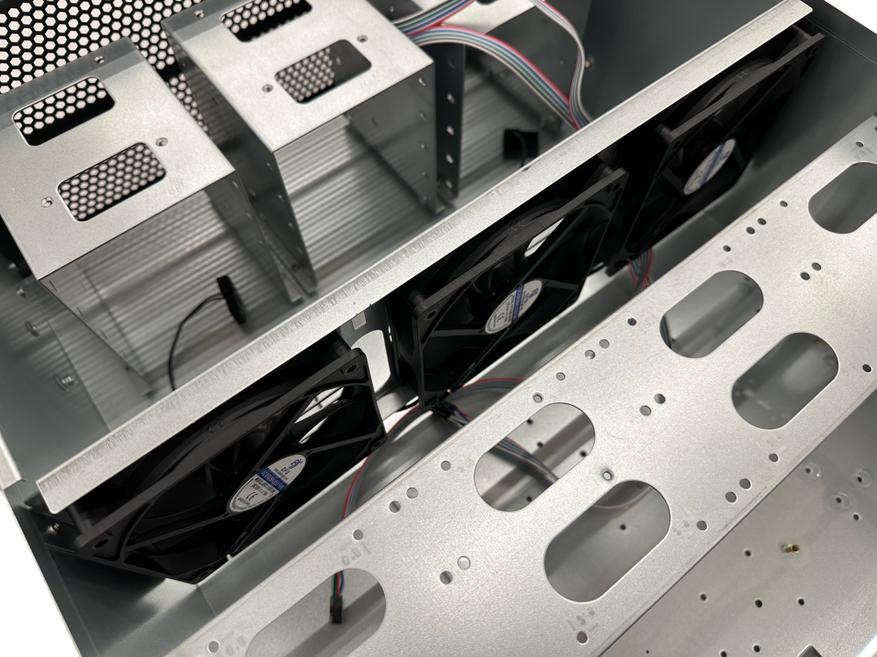

Корпус комплектуется тремя вентиляторами 120 мм, сзади можно поставить ещё два по 80 мм. Стойка с вентиляторами съёмная — можно выкрутить и вытащить для обслуживания.

Mastero 4U650 позволяет установить полноразмерное ATX-железо:

● Материнскую плату стандарта E-ATX

● Блок питания ATX

● До 21 HDD формата 3.5″.

● 7 плат расширения

Пример компоновки комплектующих

Для наглядности собрал в корпусе конфиг из комплектующих, какие были под рукой.

Если 17 дисков (3 корзины по 5 шт. + два по бокам) недостаточно, можно добавить ещё четыре на верхней панели над материнской платой.

Теперь о кабель-менеджменте. Кабели прокладываются под стойкой вентиляторов, расстояние между стойкой и нижней поверхностью корпуса 47 мм. Возле корзин с жёсткими дисками расстояние между разъёмами SATA и стойкой вентиляторов достаточное — 90 мм. При добавлении четырёх дисков сверху, места хватает и для питания на видеокарту (на фото стоит GTX 1050 Ti, с габаритами 210х100х37 мм), и для подключения жёстких дисков.

Можно установить более длинную видеокарту, но нужно смотреть, чтобы её разъём питания не перекрывался верхними жёсткими дисками.

Расстояние от задней стенки корпуса до жёсткого диска — 180 мм.

Впечатление о Mastero 4U650

Mastero 4U650 мне понравился. Он просторный, что естественно для типоразмера 4U, позволяет поставить любое десктопное железо, собран качественно. Хорошее решение для видеосервера или хранилища резервных копий с большим количеством жёстких дисков. Остается выбрать рельсы в стойку под такой вес и габариты — обслуживать сервер будет комфортно.

На что стоит обратить внимание:

—  нет горячей замены жёстких дисков, но реализовать горячую замену всех 21 диска довольно сложно;

—  нет возможности поставить второй блок питания или найти БП помощнее, чтобы питать такое количество дисков;

—  отсутствует фильтр на передней панели, но можно докупить магнитную сетку.

Возможно, в будущем бренд добавит модели с хотсвапом и возможностью резервировать БП.

Если вам интересны детали об этих корпусах, напишите вопросы в комментариях. Я изучу кейсы подробнее и дополню материал.
