Обзор процессорного кулера PCCooler RZ620

Производители материнских плат на платформе Intel LGA1700 недавно выпустили обновление BIOS, которое должно повысить стабильность системы и снизить потребляемую флагманскими процессорами мощность. Она ограничивается значениями PL1 — 253 Вт. Как это связано с системами охлаждения? Очень просто. Теперь можно использовать воздушный кулер, установить в BIOS этот параметр и всё должно работать или нет?

Именно этот вопрос меня беспокоил, и я решил его проверить на практике. В штатном режиме на старых версиях BIOS лимиты были какими-то непредсказуемыми. Какое-то время система могла работать без ограничений, потом они включались и кулер уже мог справляться с охлаждением, и температура даже не была 100С. Это важно особенно летом потому, что не у всех дома стоят кондиционеры и в помещении температура может доходить до 30С. Воздушные кулеры ещё актуальны, что нам недавно доказала компания Noctua, которая представила обновлённую версию популярной модели NH-D15. Это по-прежнему крупные и массивные устройства, но жидкостную систему охлаждения с 360 мм радиатором тоже можно засунуть не в любой корпус.

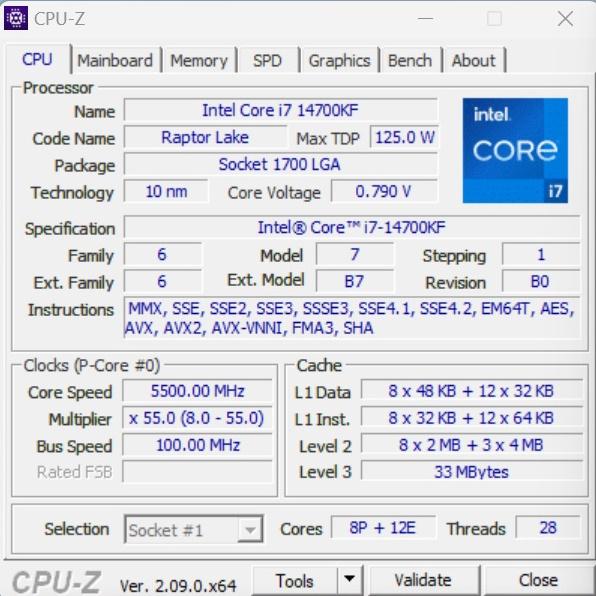

Не так давно я тестировал модель PCCooler RZ400 v2 и там немного не хватает возможностей для охлаждения флагманских процессоров Intel, ограниченных PL1, причём всего каких-то 3-5 Вт. Я посмотрел и увидел, что у компании ещё есть модель PCCooler RZ620, которая явно должна справится со своей задачей потому, что у неё уже шесть тепловых трубок, две секции и два вентилятора. При этом производитель заявляет, что кулер способен отводить 265 Вт. Подойдёт ли он для охлаждения процессора Intel Core i7-14700KF, если тот будет ограничен своими официальными значениями 253 Вт? Попробую рассмотреть этот кулер более детально и ответить на этот вопрос.

Упаковка и комплект

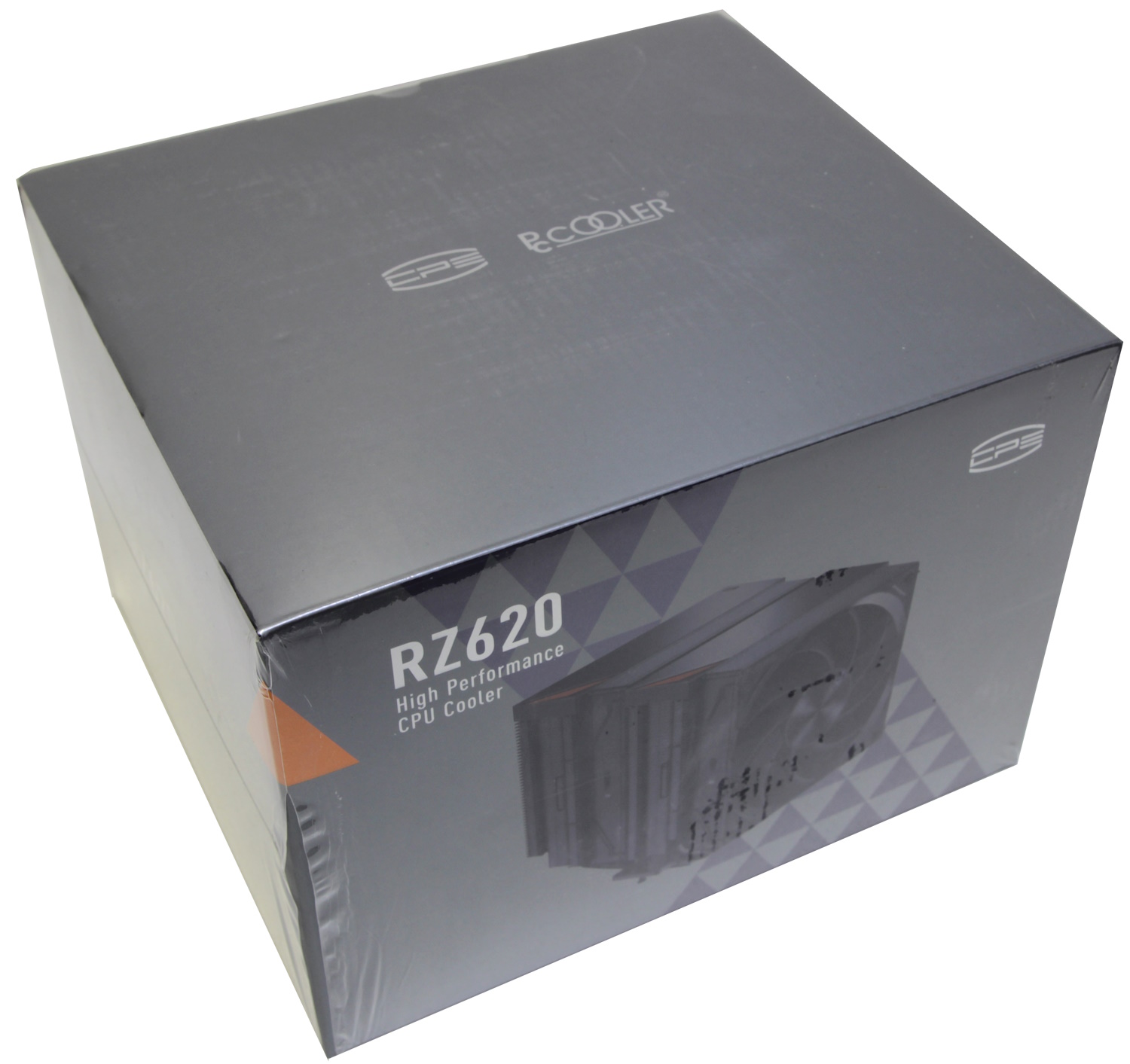

Я уже замечал, что у компании PCCooler свой стиль в оформлении. Это выражено в сером фоне, оранжевых вставках и использовании треугольников. Снаружи картонная коробка снова затянута в прозрачную плёнку. На это раз мне даже повезло, и она оказалась не мятая.

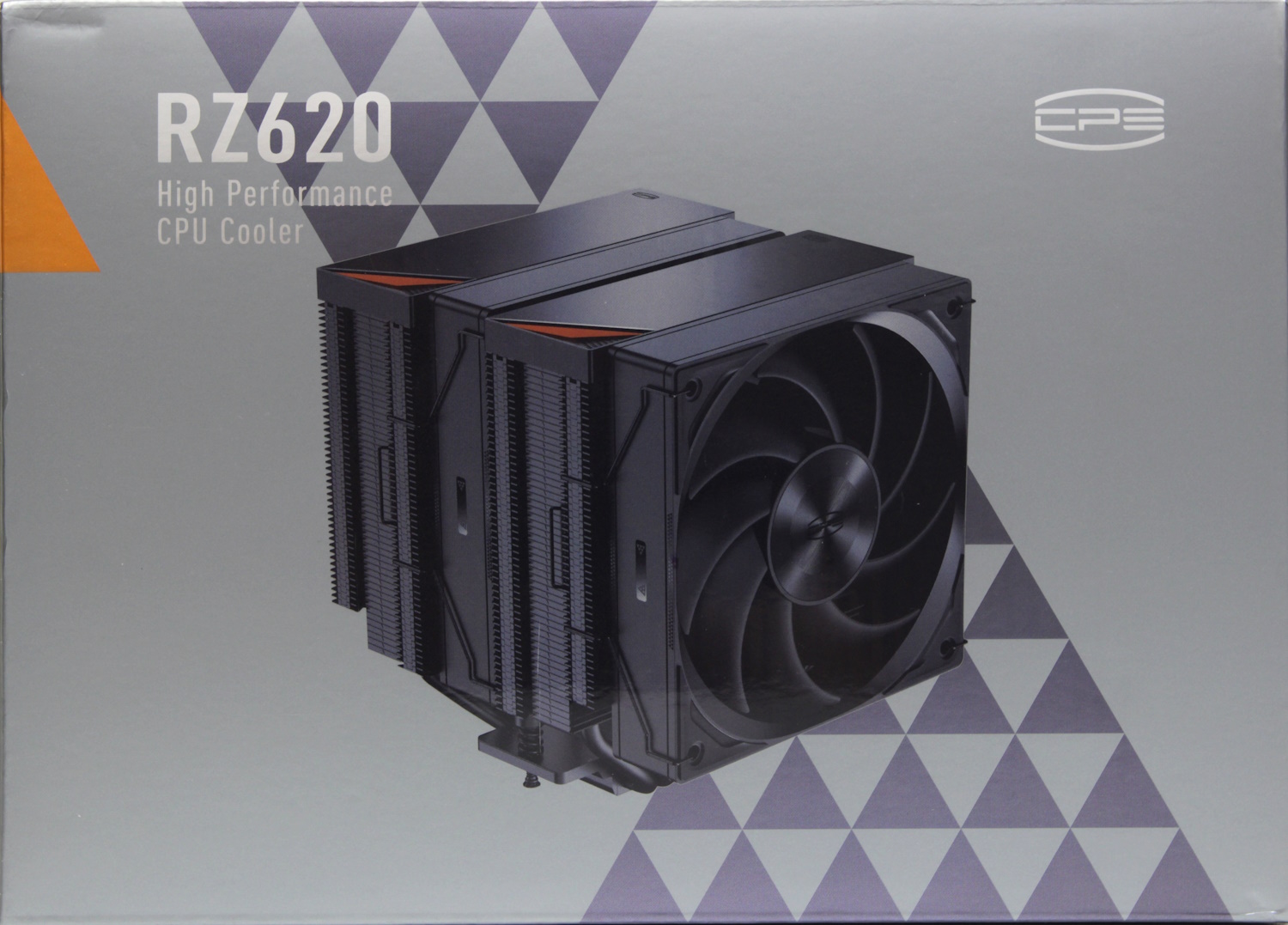

Коробка крупная и тяжёлая. Снаружи мы видим цветную печать. На одной боковине есть изображение кулера. Это классические две башни, соединённые U-образными тепловыми трубками, с двумя вентиляторами и окрашенным в чёрный цвет радиатором. Выглядит он очень симпатично. Здесь же указано название модели и снова какой-то логотип CPS.

С противоположной стороны можно увидеть спецификацию этого устройства. Вопросы вызывают три пункта в описании режимов работы вентиляторов. Сначала трудно понять с чем это может быть связано потому, что производитель не упомянул, что в комплекте с кулером поставляется переключатель режимов работы, который схож по функционалу с резистором, замедляющим скорость вращения вентилятора. Об этом следовало бы сразу сообщить на упаковке, чтобы это не было сюрпризом для пользователя, иначе это сложно понять из таблицы спецификации, а кокой-то другой информации тут просто нет, лишь предлагают изучить её на сайте производителя.

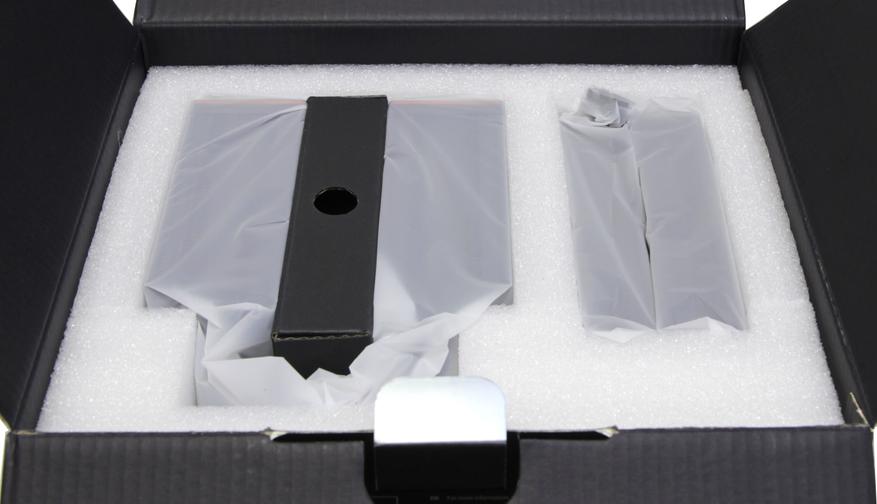

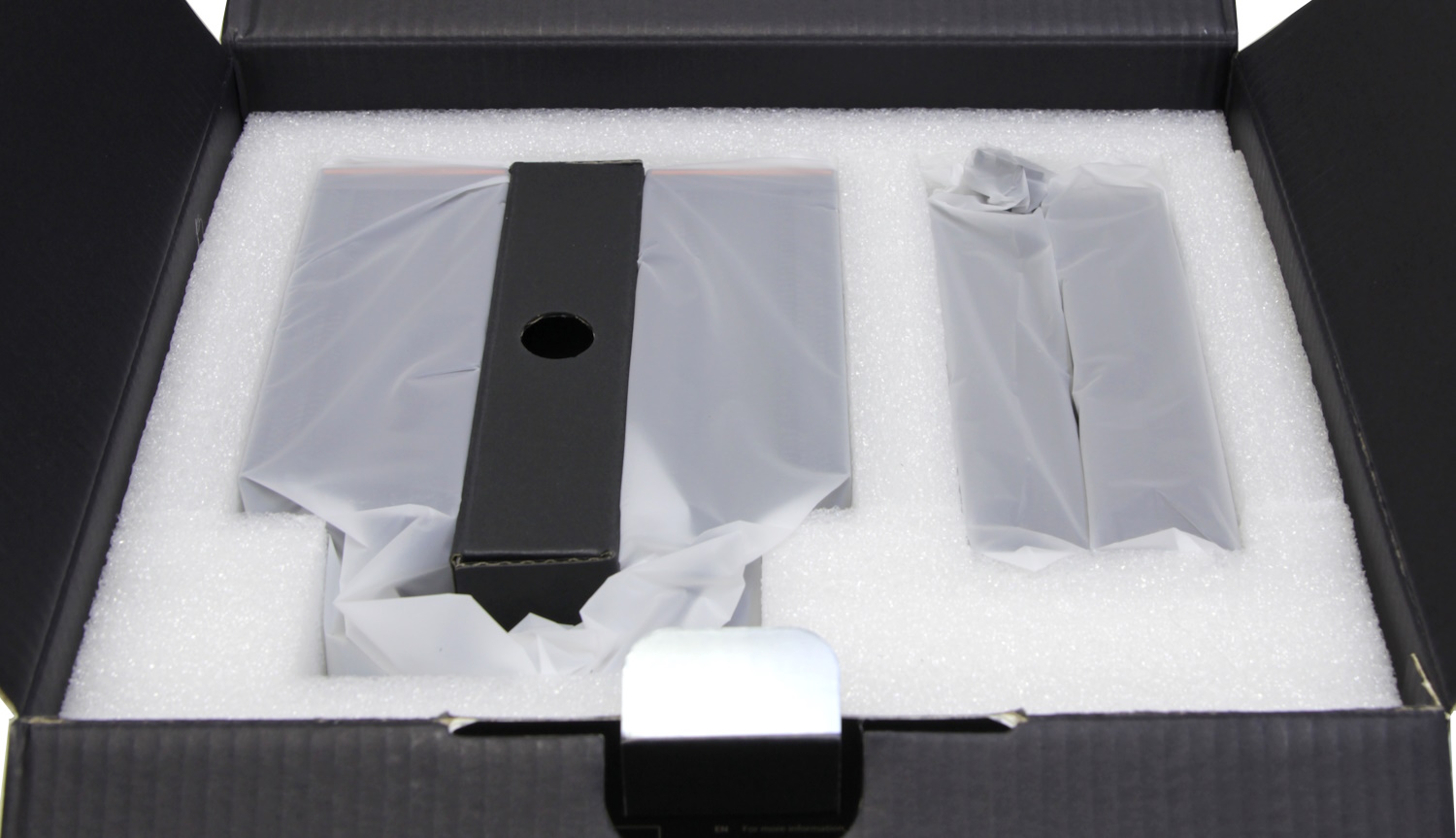

Открыв коробку, можно обнаружить сверху лист из белого пористого материала, который обеспечивает защиту и фиксацию комплекта внутри коробки. Для этих же целей в ней есть специальный каркас из такого же материала, где аккуратно разложены все элементы кулера. Он поставляется в разобранном виде, поэтому радиатор находится отдельно от вентиляторов. Между двумя секциями радиатора расположена картонная коробка с комплектом аксессуаров. Она обеспечивает дополнительную защиту для того, чтобы трубки двух секций не согнулись и радиатор не пострадал. Все элементы дополнительно упакованы в белые пакеты.

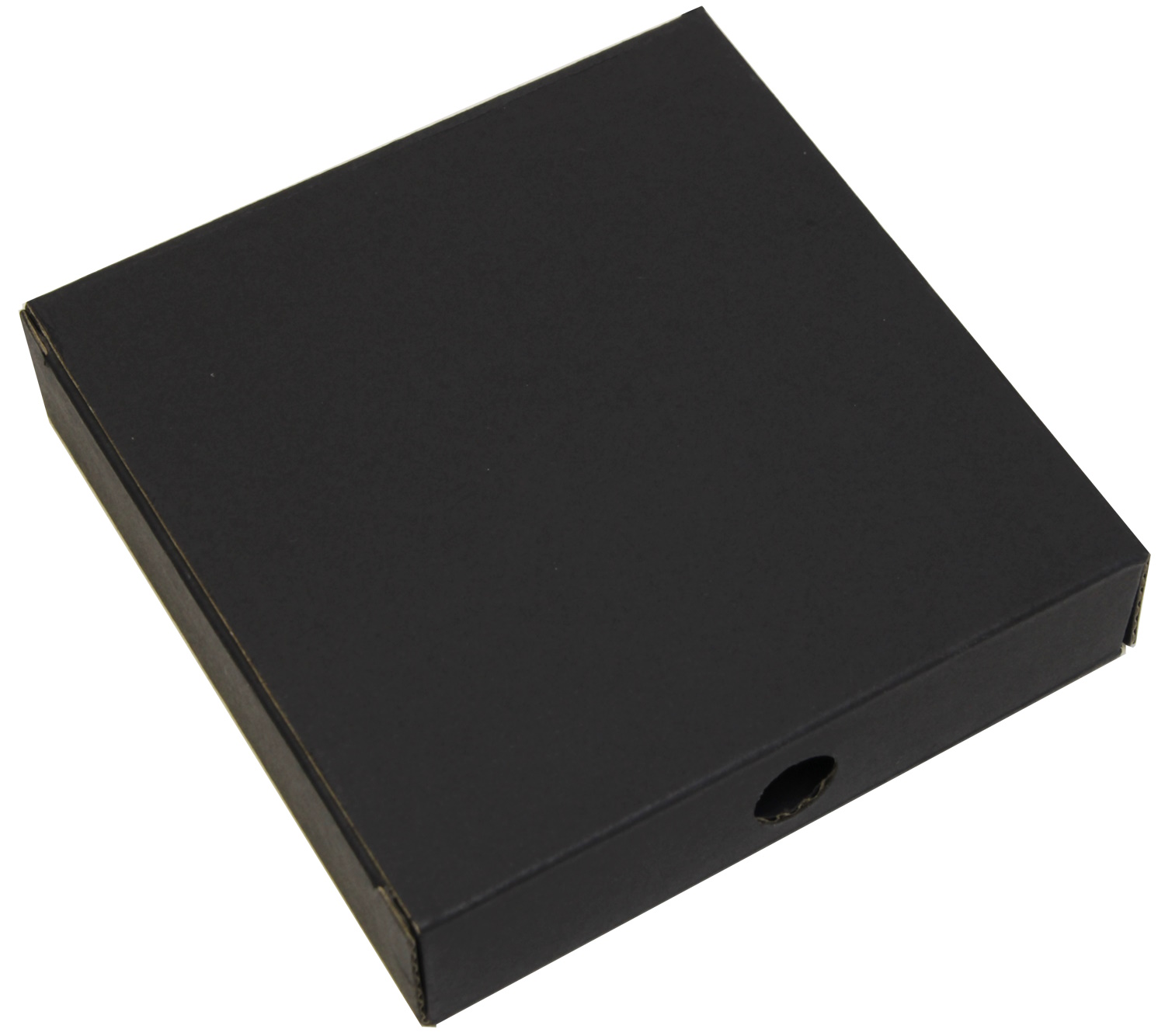

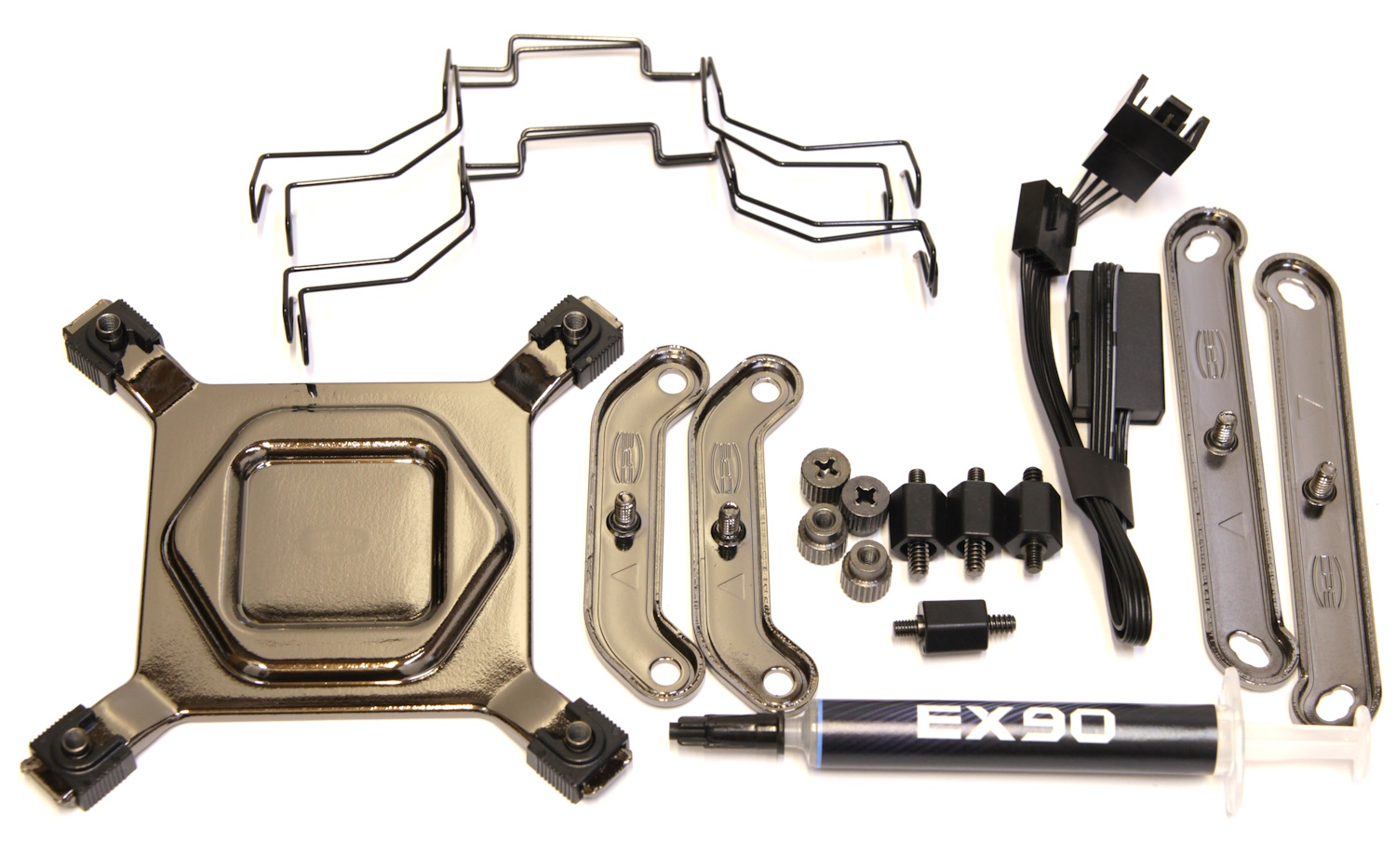

Все основные крепёжные элементы находятся в чёрной картонной коробке, расположенной между двумя секциями радиатора. В комплекте есть всё необходимое. Прежде всего это металлический бэкплейт для платформ Intel LGA 1700/1200/115X, два комплекта металлических скоб для крепления вентиляторов, четыре универсальные втулки-адаптера, которые подходят для штатной резьбы крепёжной пластины AMD AM4, AM5, четыре гайки для них, два комплекта перекладин (один для Intel, другой для AMD), переключатель режимов работы вентиляторов, шприц с термопастой. Также есть инструкция по установке кулера на разные платформы. Совместимые платформы перечислены в спецификации. Здесь представлены наиболее популярные от Intel и AMD.

Устройство

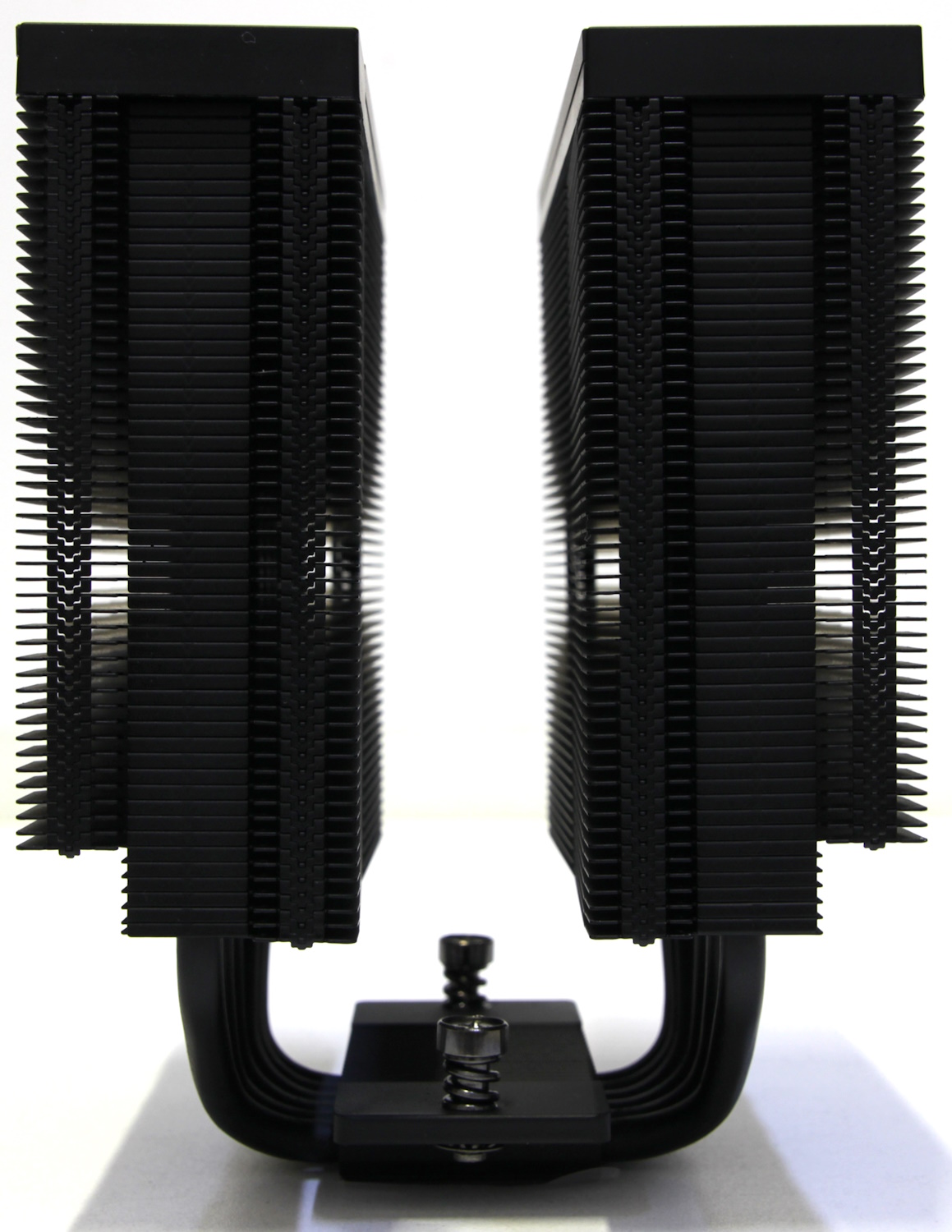

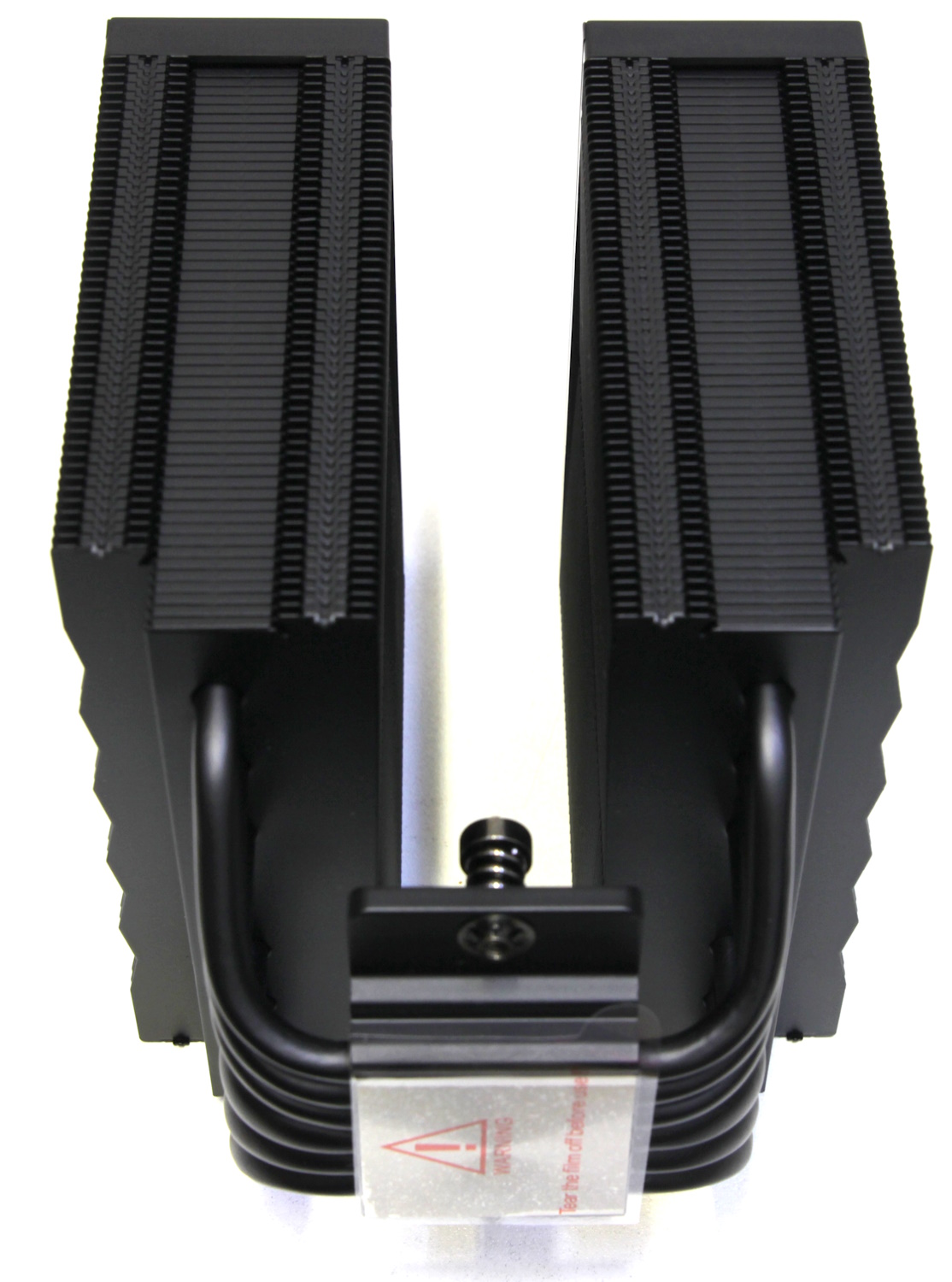

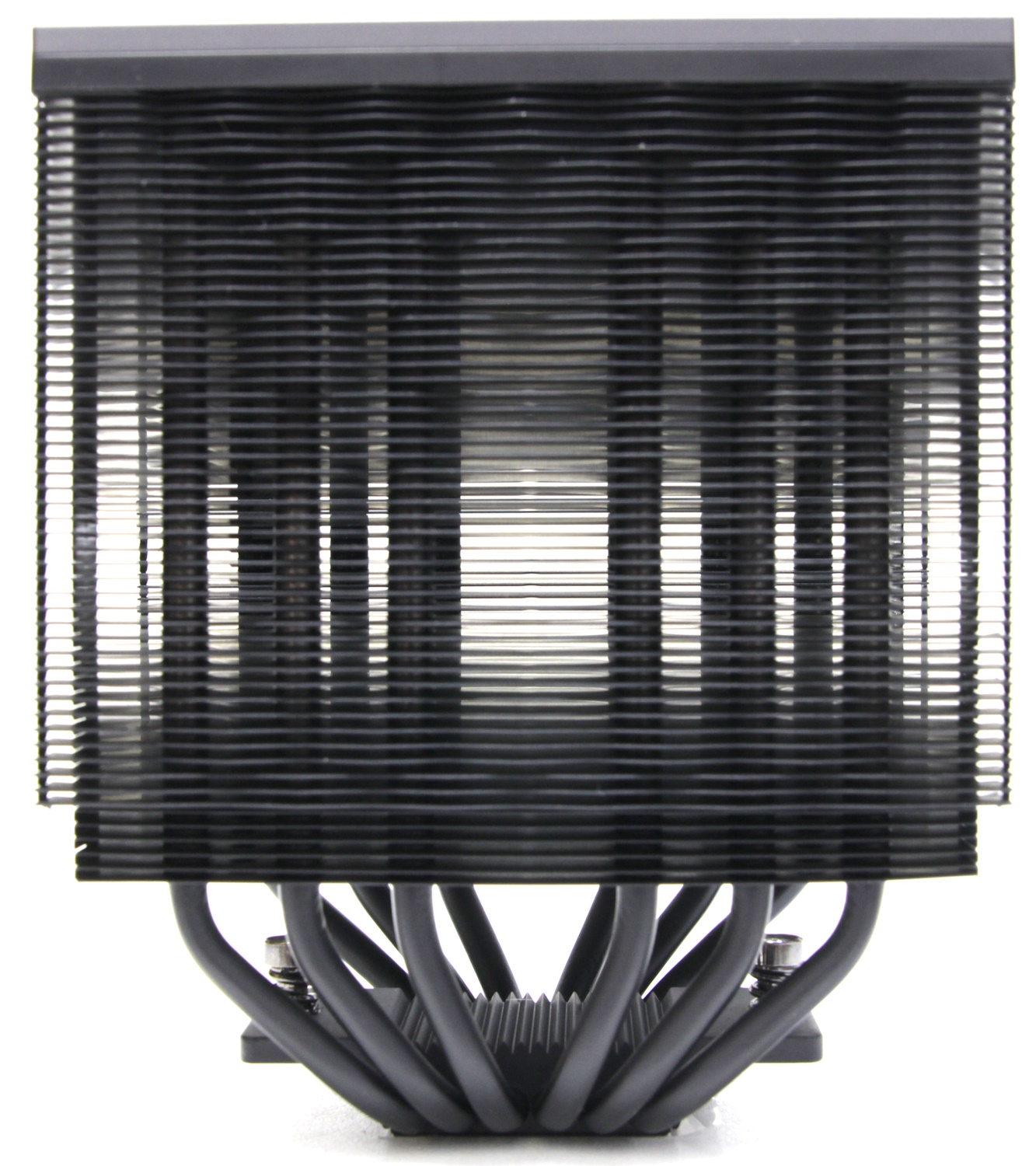

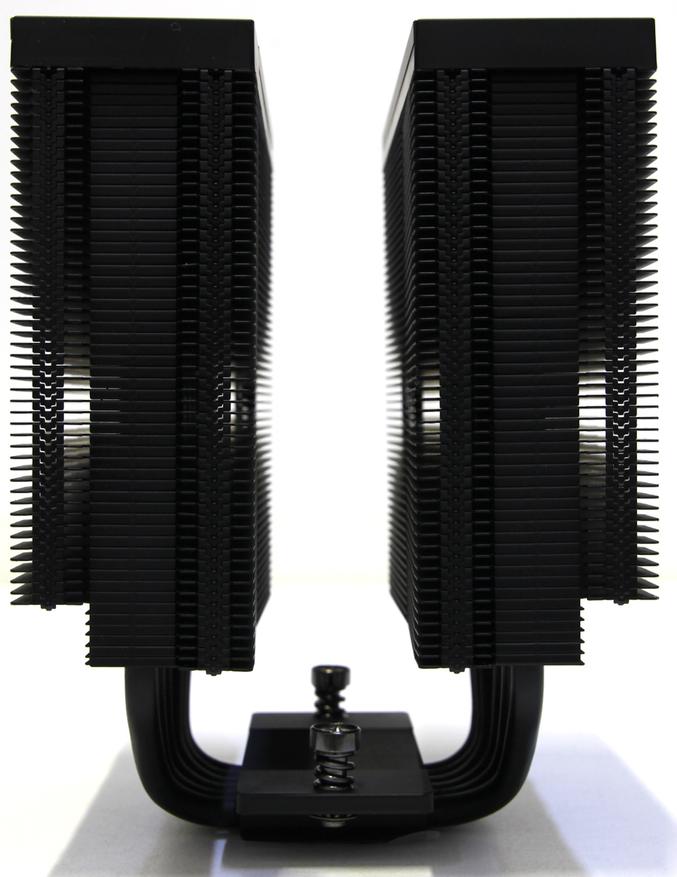

Согласно спецификации, размеры кулера составляют 130 х 142,5 х 157,5 мм. Отдельно радиатор весит 925 г. Другими словами — это достаточно массивное устройство. Конструкция похожа на другие двухбашенные кулеры. Здесь используется шесть медных тепловых трубок диаметром 6 мм.

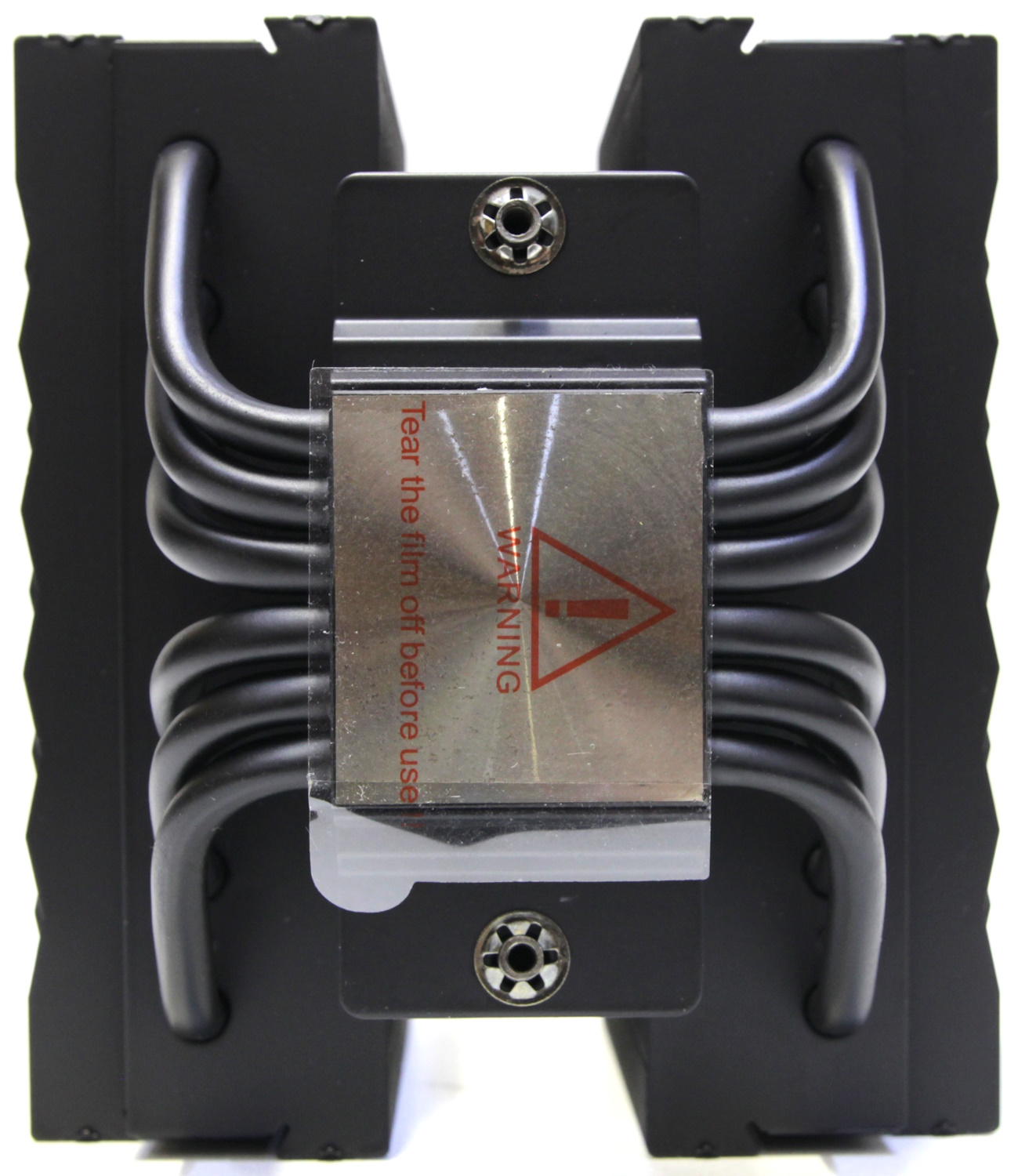

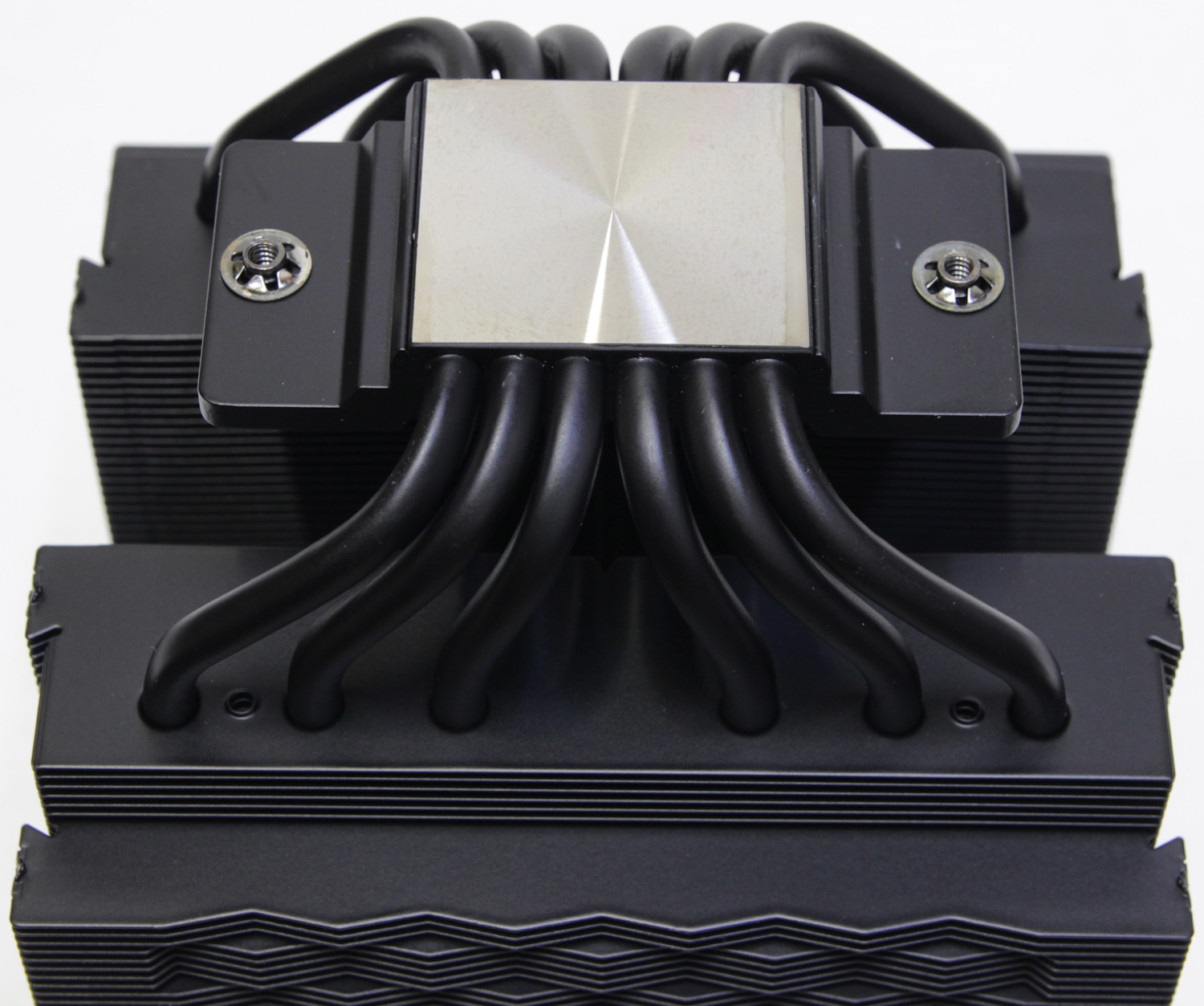

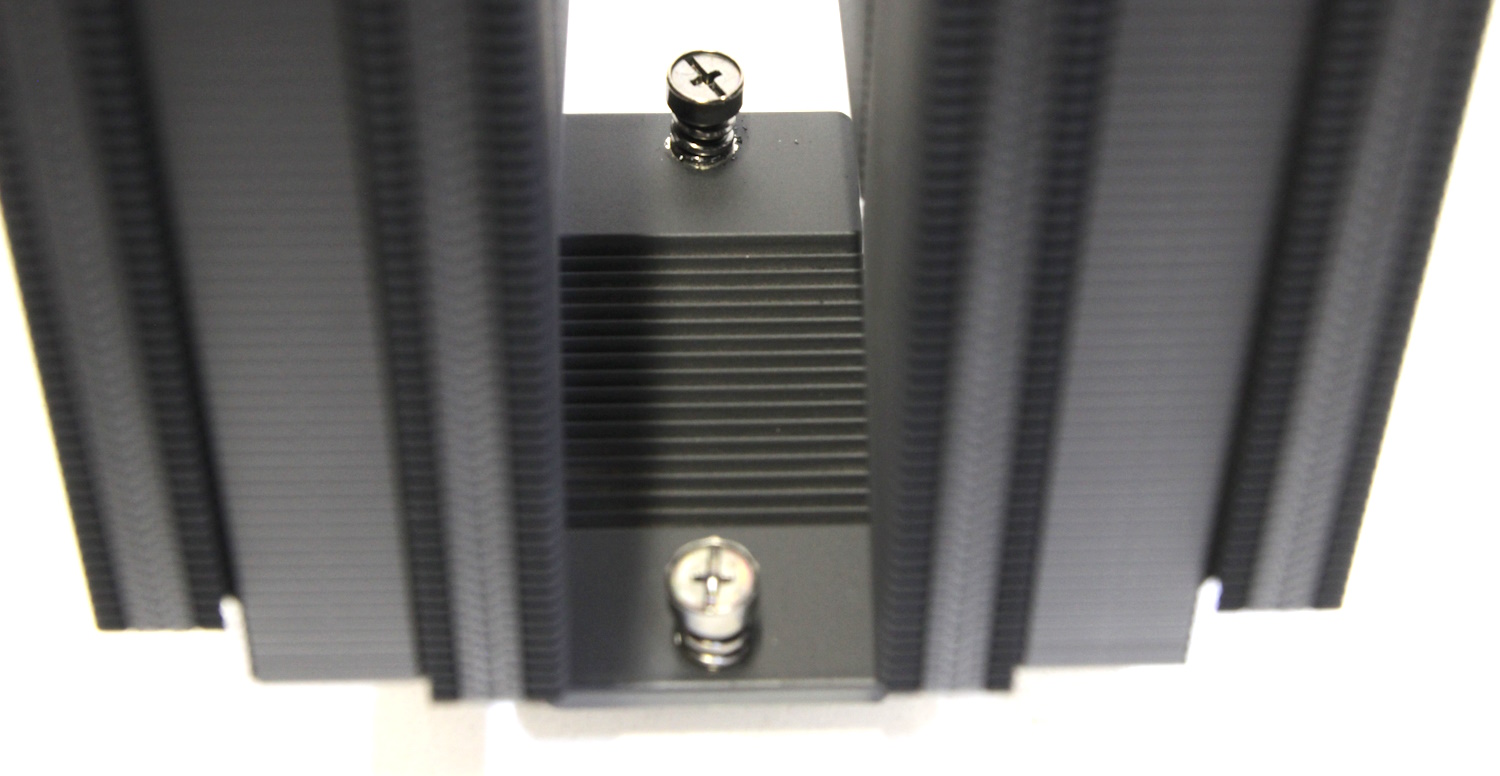

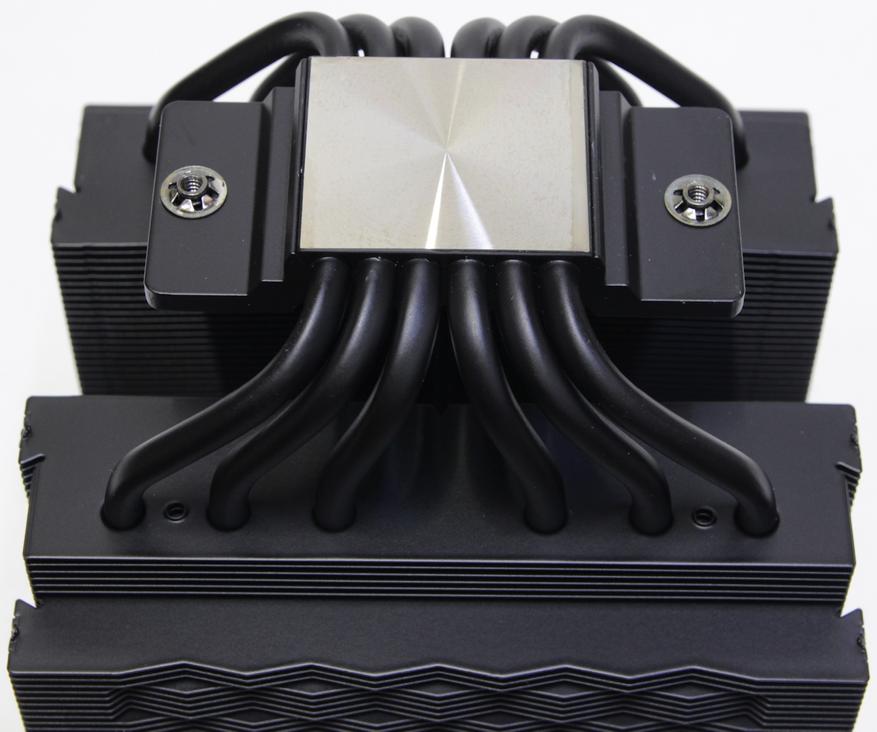

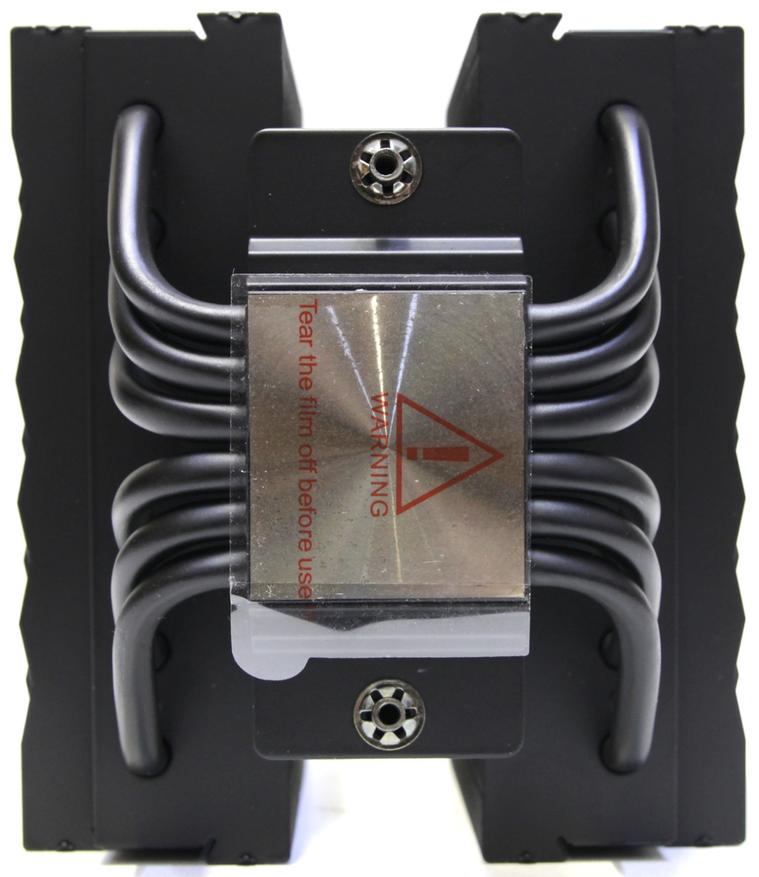

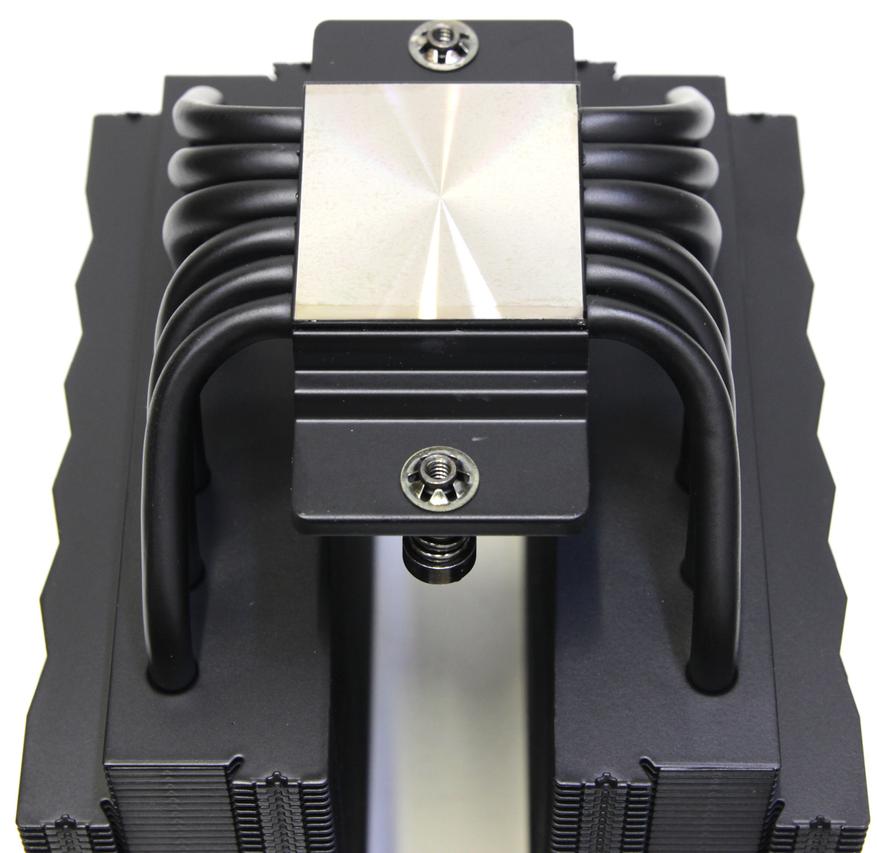

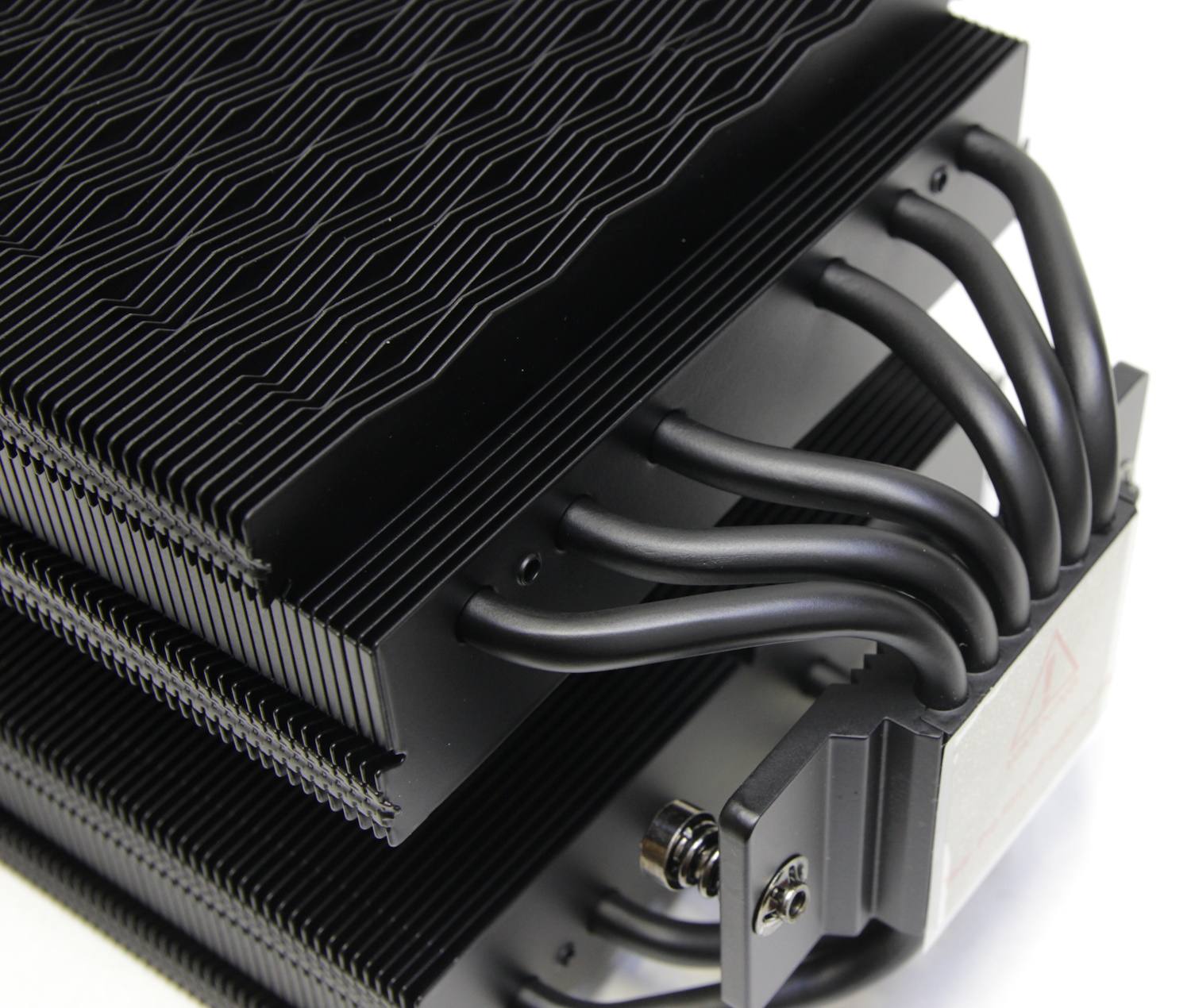

Весь радиатор и трубки окрашены в чёрный цвет, поэтому следов пайки пластин к трубкам не видно. Кроме этого, в основании находится медная никелированная подошва, а сверху небольшой радиатор с перекладиной для крепления, но уже из алюминиевого сплава. Это всё также достаточно распространённые решения. Поверхность контакта с крышкой процессора ровная, но следы от фрезеровки на ней присутствуют. Она закрыта специальной защитной наклейкой, которую необходимо не забыть снять при установке.

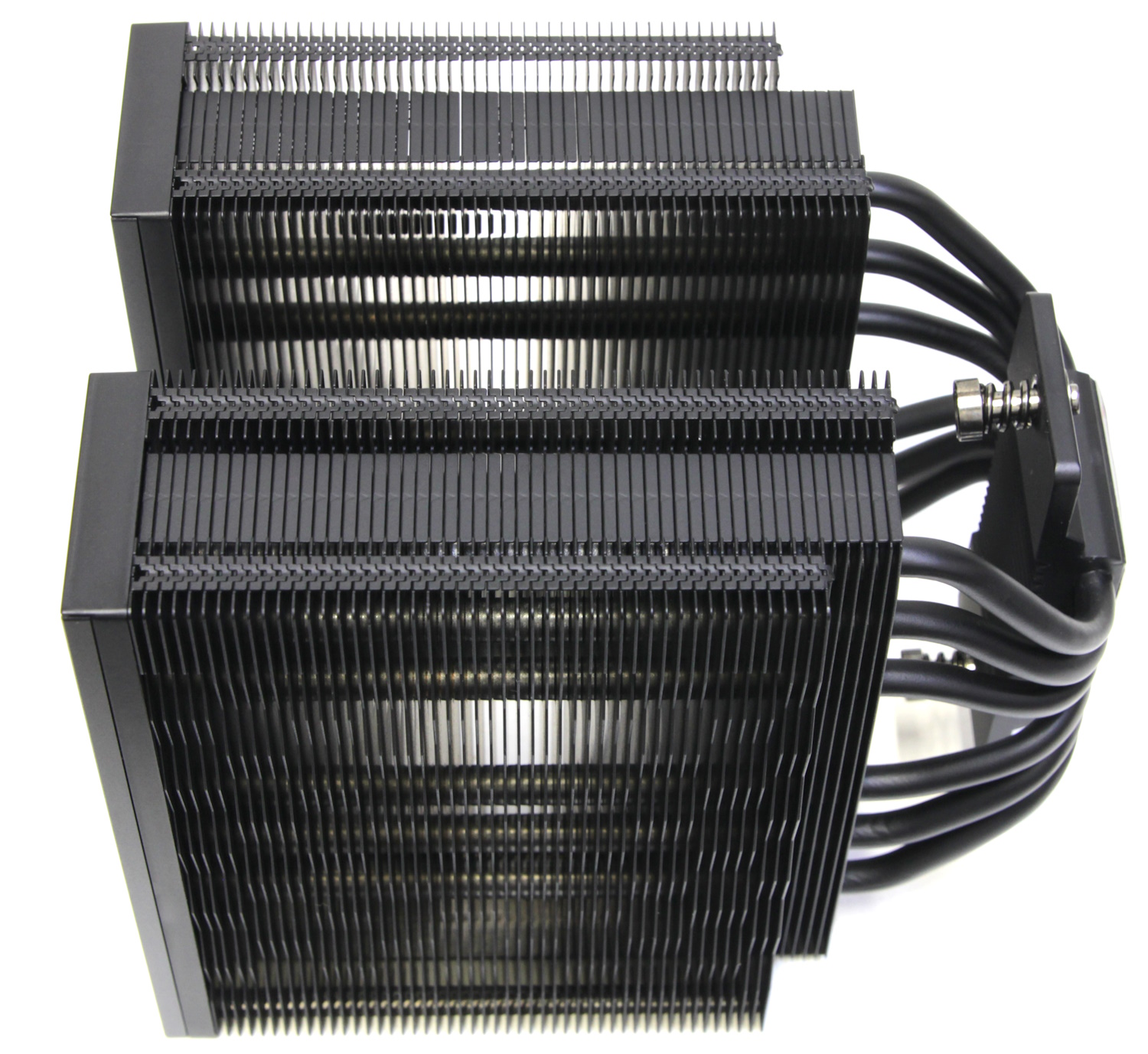

Всего здесь 53 пластины, но 48 из них крупные, а 5 нижних уменьшены для лучшей совместимости с модулями оперативной памяти. Толщина пластин около 0,4 мм, а расстояние между ними приблизительно 1,7 мм. С внутренней стороны пластины ровные, а снаружи они образуют узор. Это якобы необходимо для снижения шума и лучшего прохождения воздуха. Поверхность напоминает треугольные волны. Общая площадь поверхности пластин составляет приблизительно 11122 кв. см.

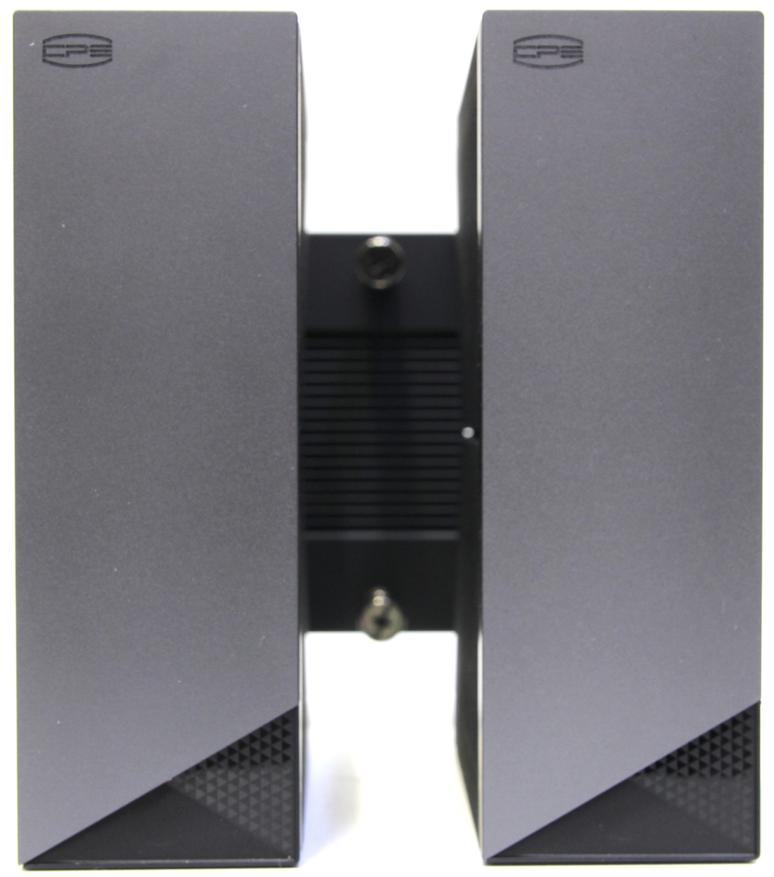

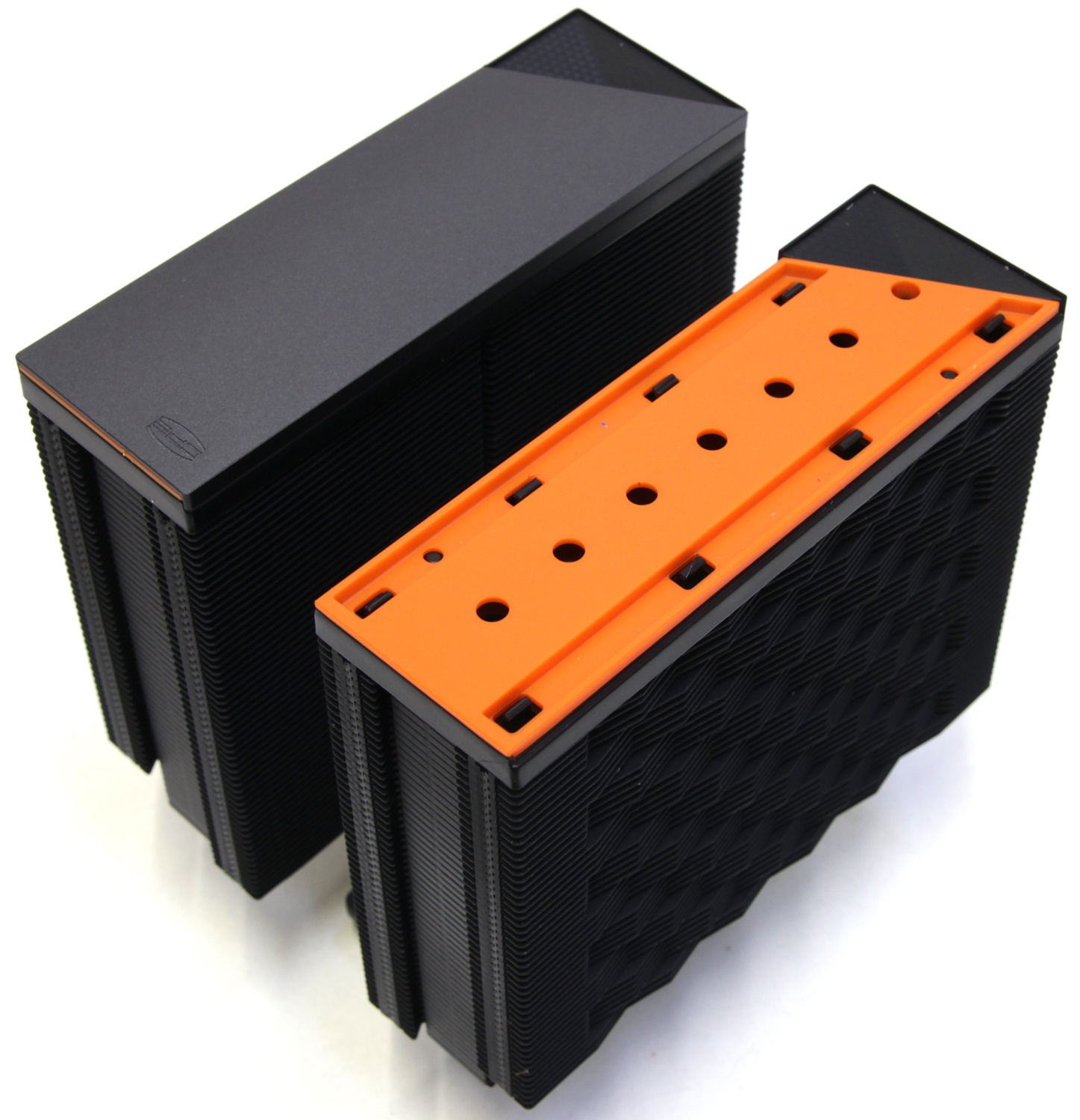

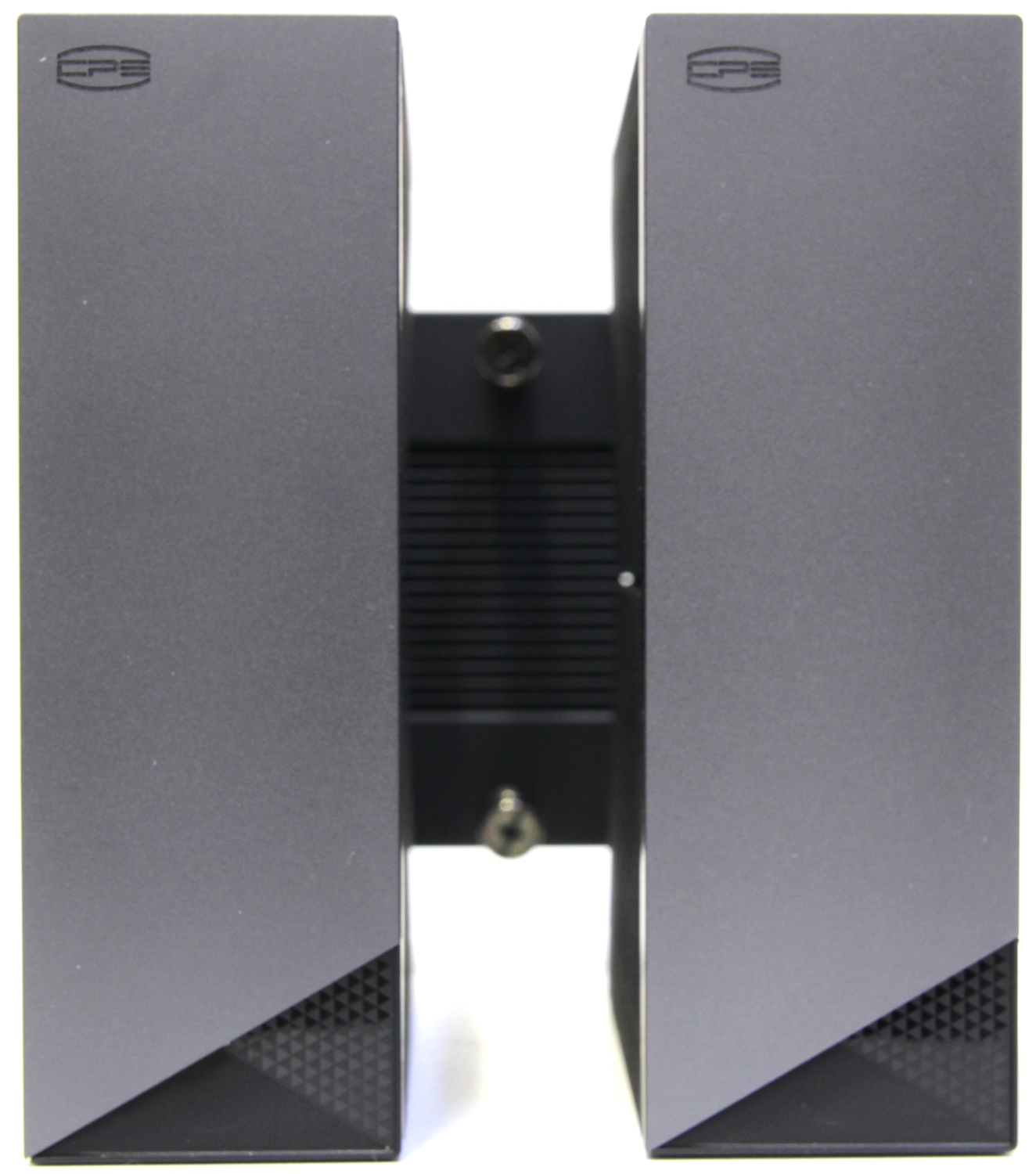

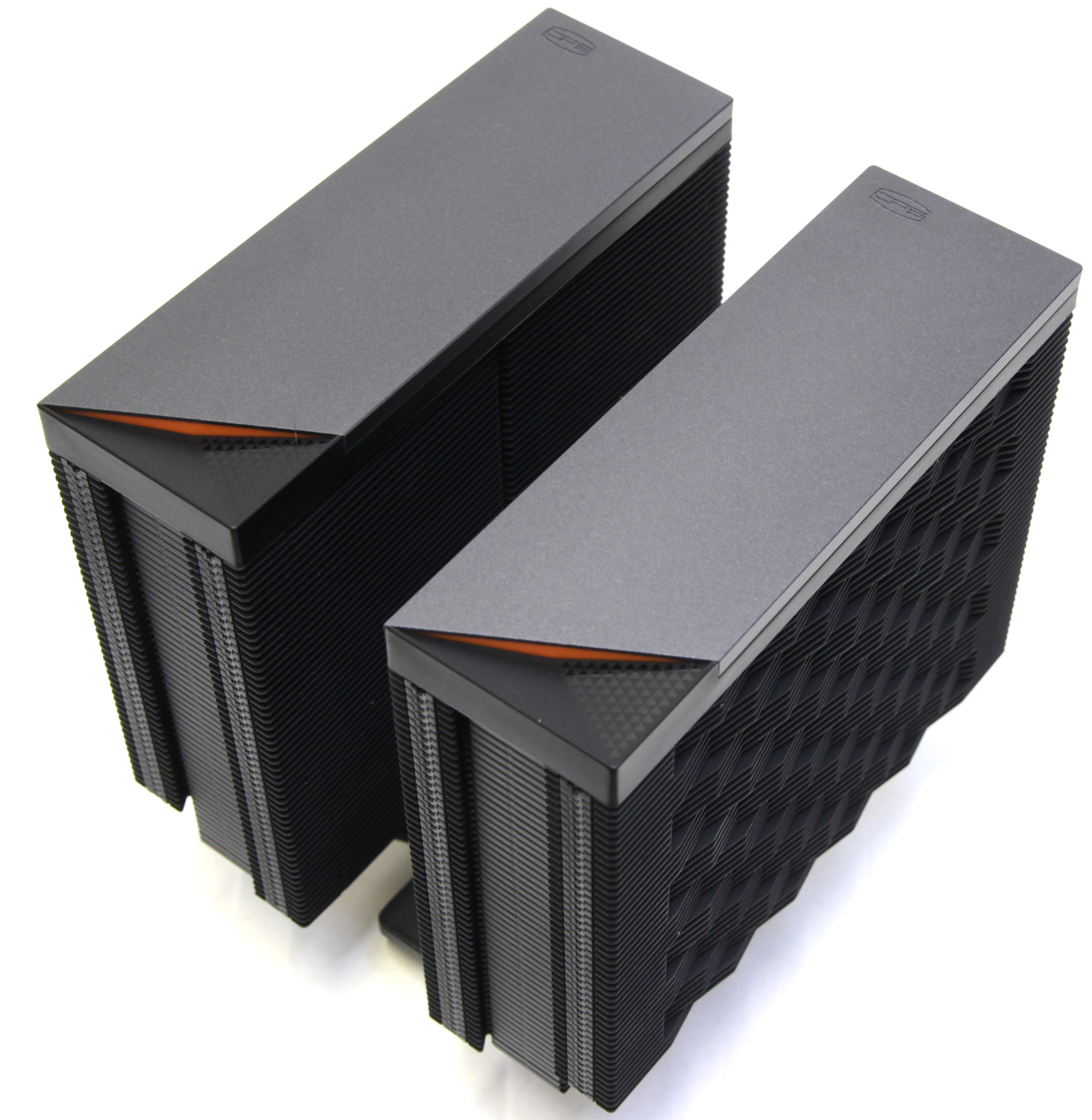

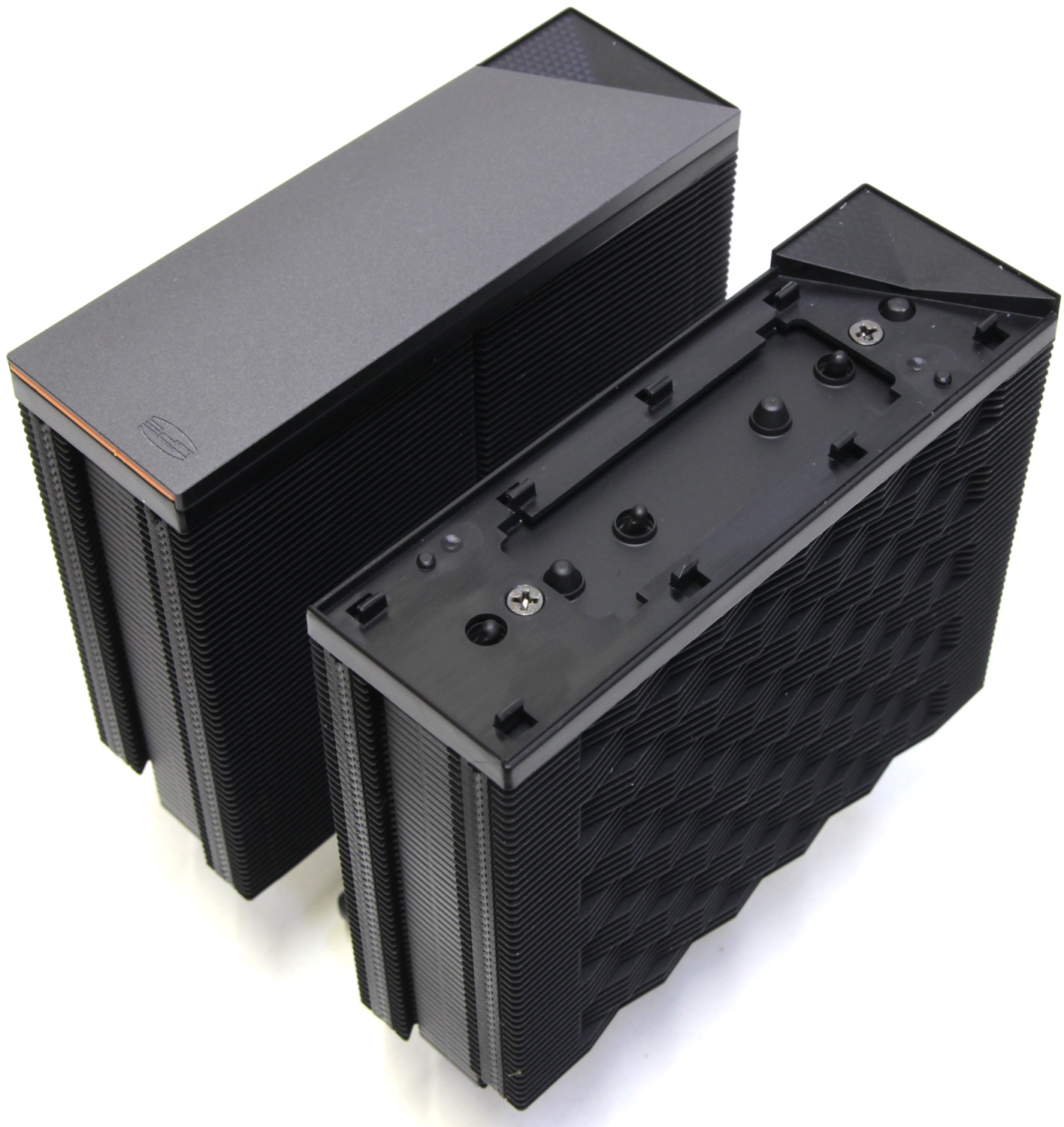

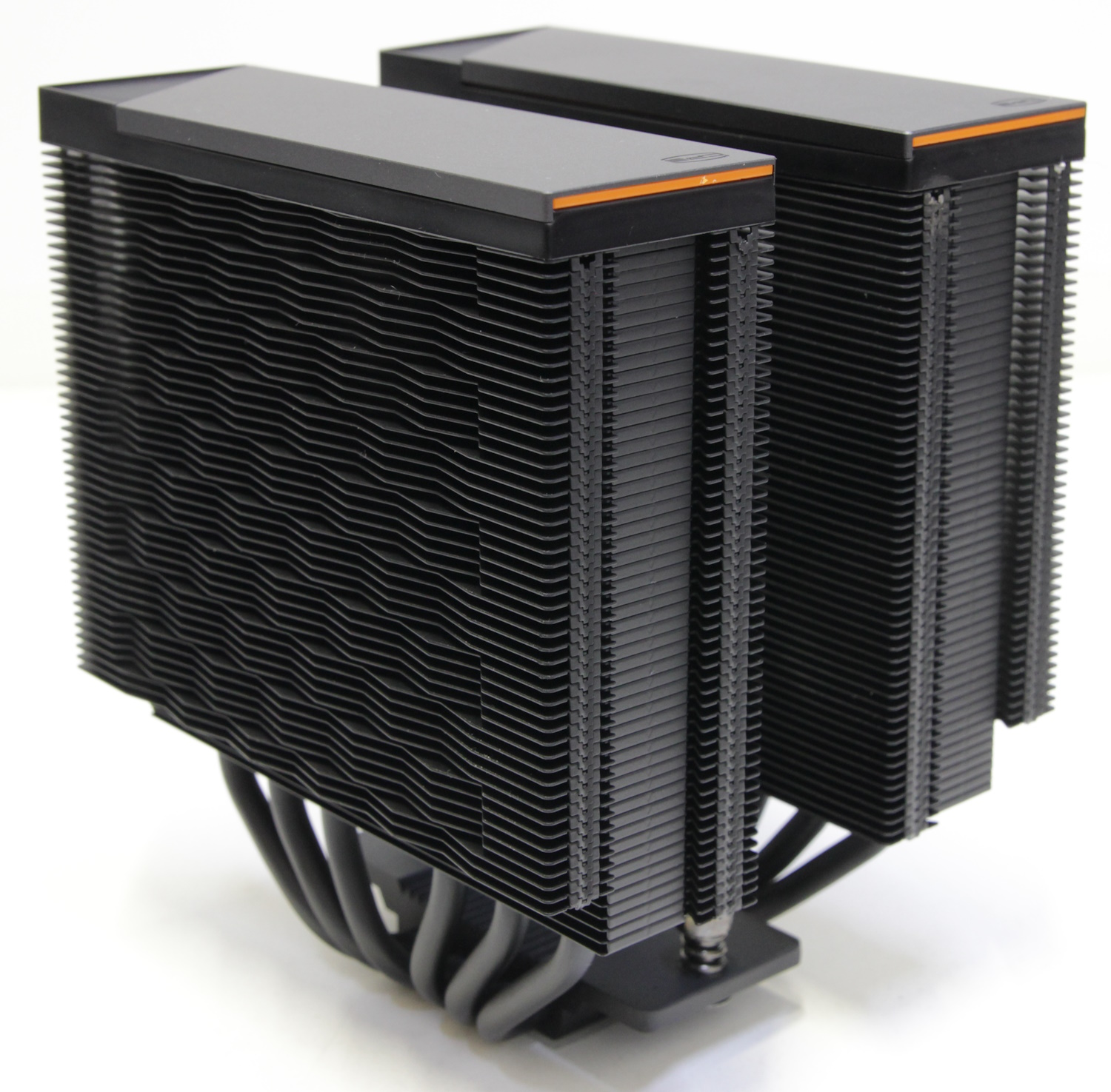

Радиатор получается симметричный относительно основания и поэтому его можно устанавливать любой стороной, если бы не декоративные элементы сверху. Наверху каждой башни находится довольно сложная конструкция. Сверху возвышается металлическая пластина со срезанным углом. Под ней расположена оранжевая вставка и в самом основании чёрная пластиковая панель, которая крепится саморезами к пластинам радиатора. Похожая конструкция у кулера PCCooler RZ400 v2, но там всего одна башня, а тут две одинаковые.

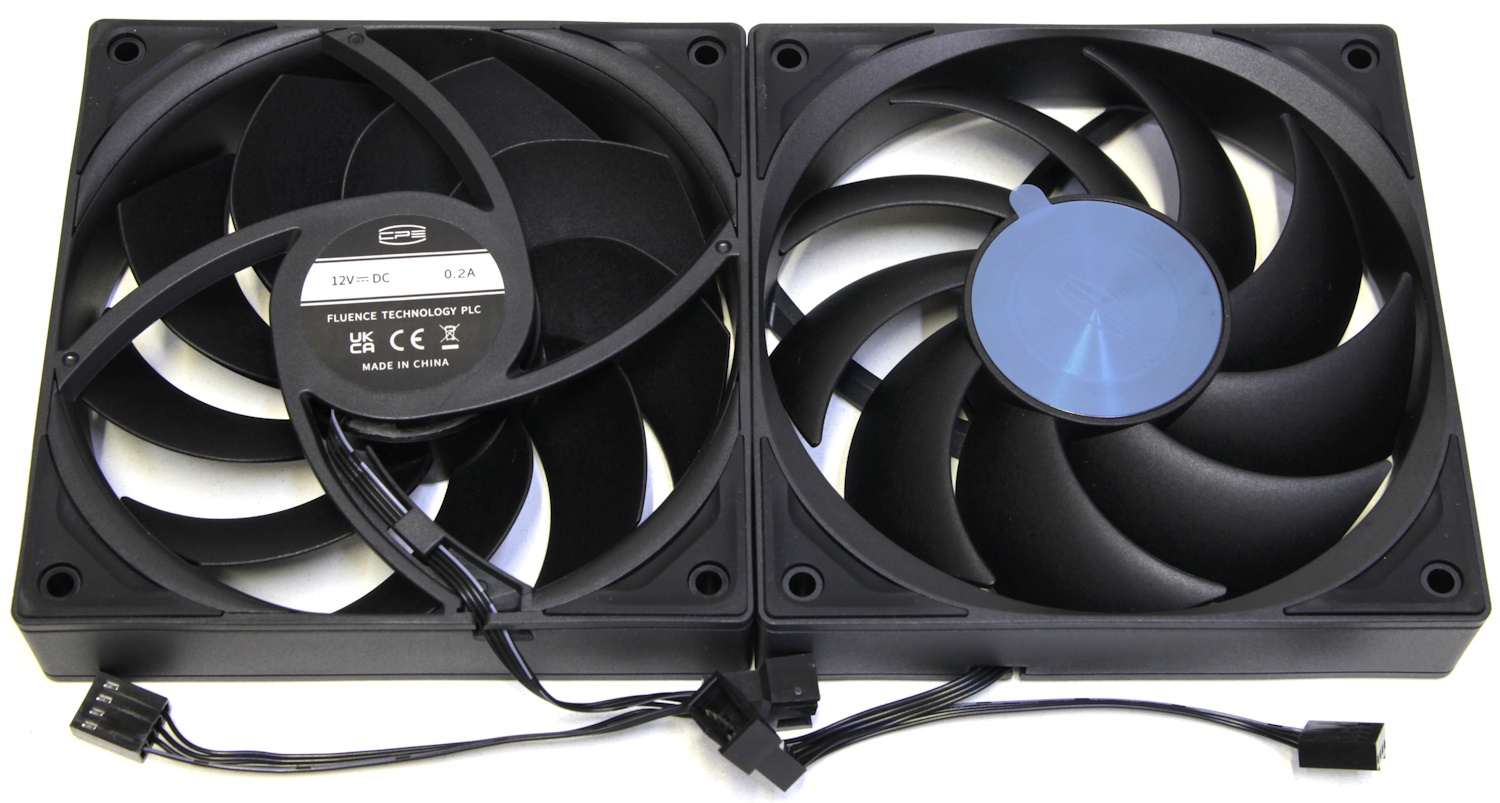

Также в комплекте присутствуют два аналогичных вентилятора. ШИМ управление, девять лопастей, диапазон скорости вращения: 500-2200 об/мин. Максимальный уровень шума также заявлен 32 дБ. Вентиляторы абсолютно аналогичны, о чём свидетельствуют наклейки на двигателях. Характеристики те же: напряжение — 12В, сила тока — 0,2А. По углам также находятся резиновые антивибрационные демпфера. Вентиляторы крепятся специальными стальными скобами, которые поставляются в комплекте.

Тесты

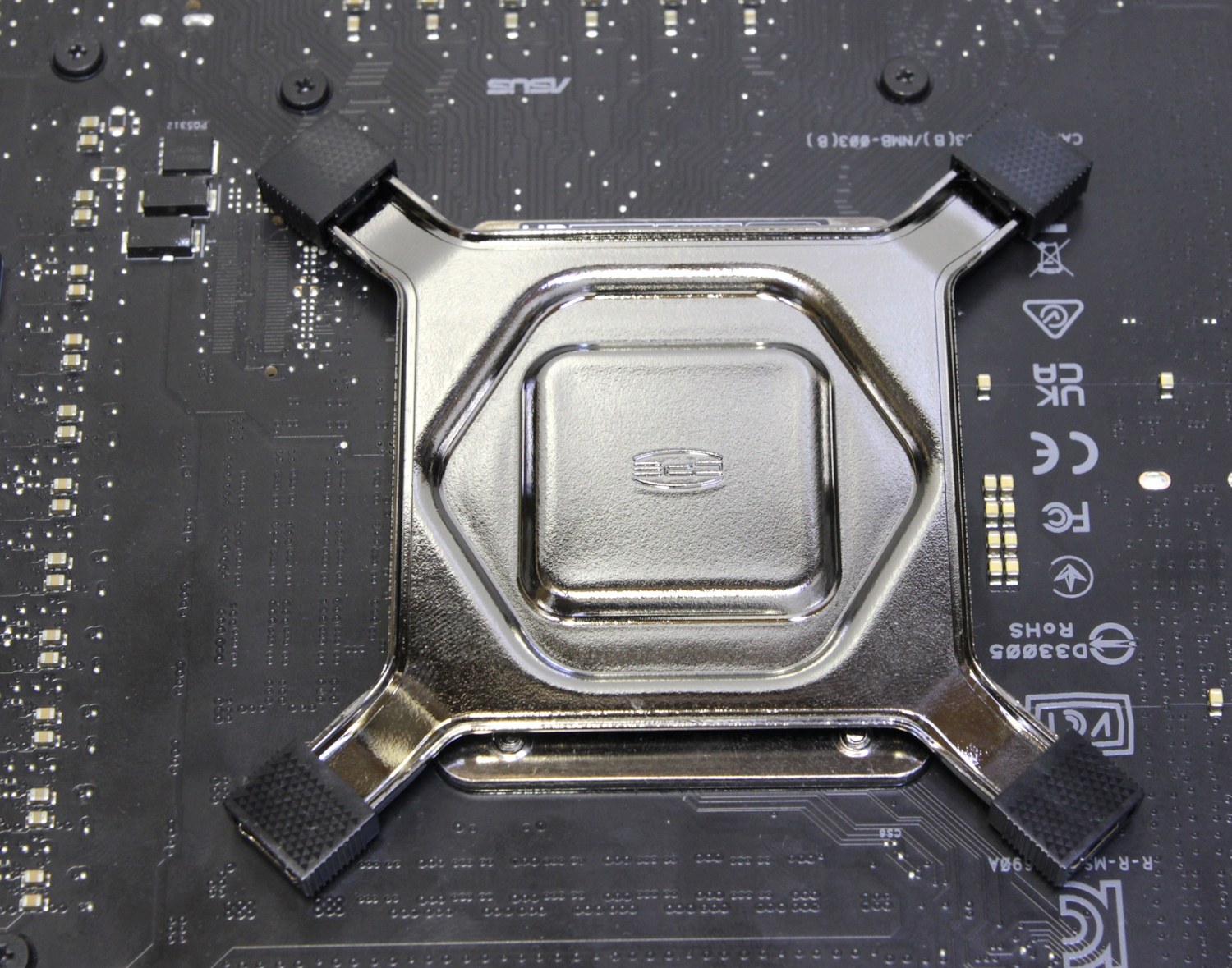

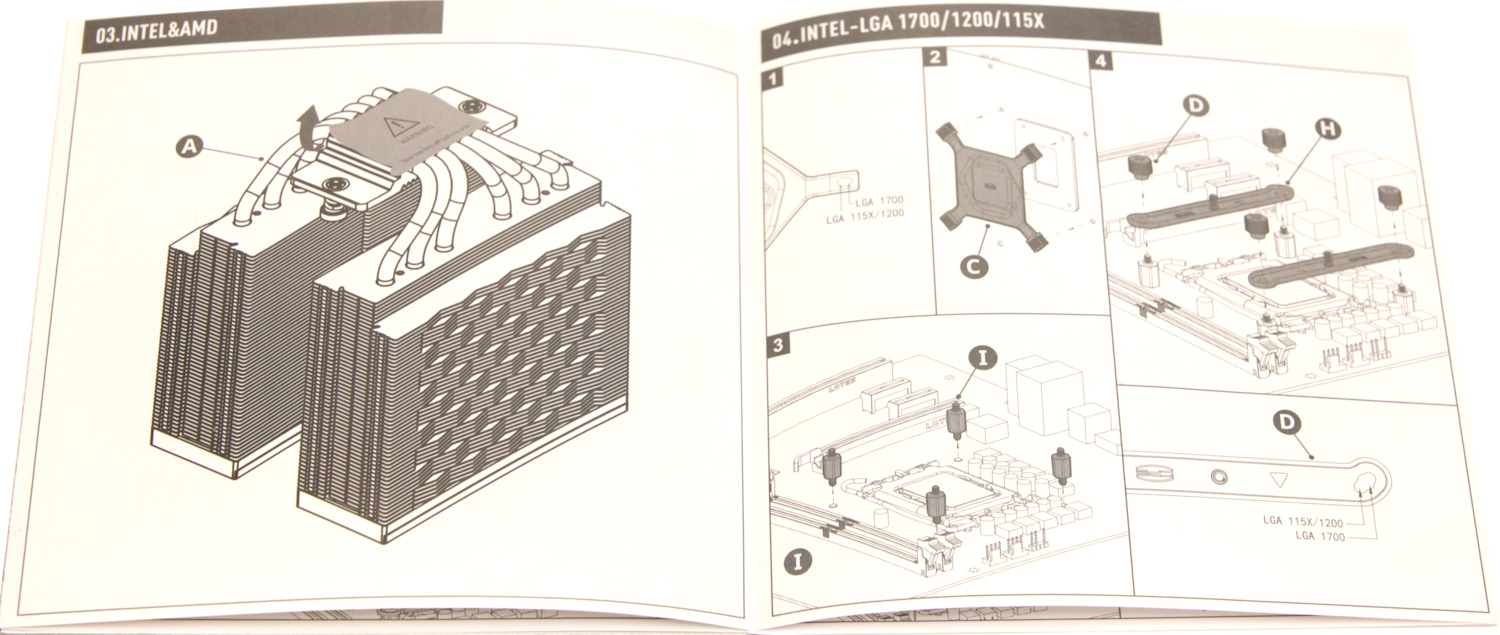

Установка осуществляется просто. Начнём с того, что она подробно описана в инструкции. Для платформы Intel в первую очередь необходимо разместить стальную пластину и отрегулировать положение втулок так, чтобы они попадали в отверстия на материнской плате. Затем уже вкручиваются адаптеры, устанавливаются перекладины, которые потом фиксируются гайками. Все эти процедуры можно осуществлять без вспомогательных инструментов, а вот для фиксации винтов с пружинками на перекладине радиатора уже понадобится крестообразная отвёртка. Причём сначала нужно будет зафиксировать радиатор и только потом установить вентилятор между секциями, иначе доступа к винтам не будет.

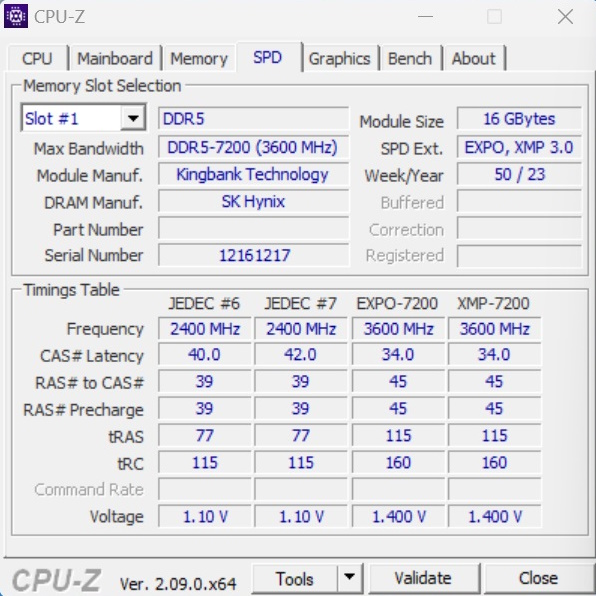

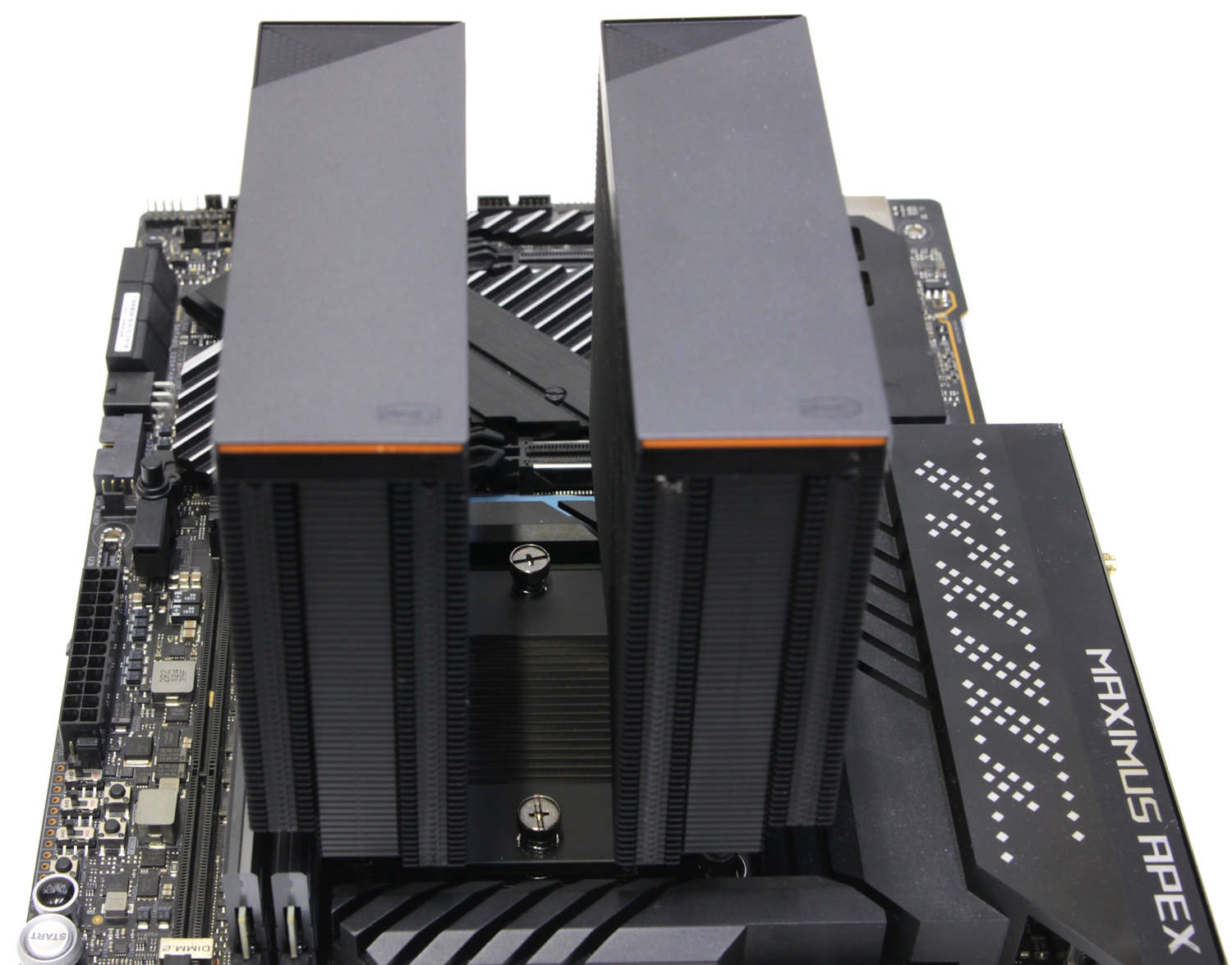

Что касается совместимости с модулями памяти, то она реализована отлично. У меня не возникло сложностей даже при использовании высоких радиаторов на планках памяти. Вентилятор просто устанавливается практически на них и ничего не мешает.

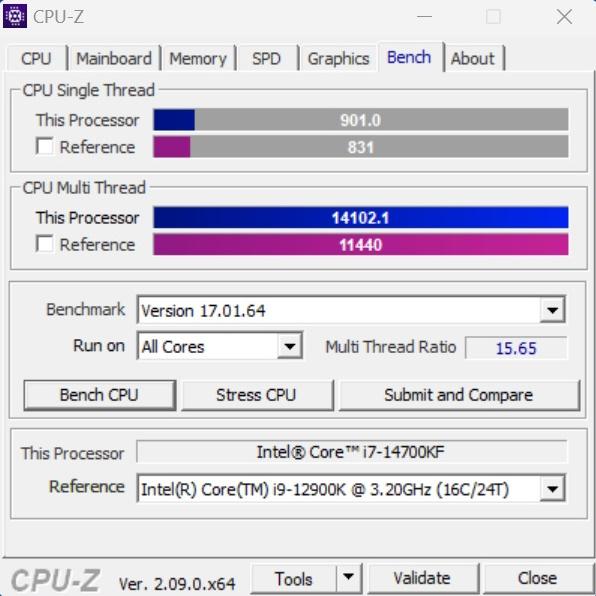

Сначала я запусти систему без лимитов, чтобы проверить заявленные производителем характеристики и здесь всё без сюрпризов, хотя я ожидал большего.

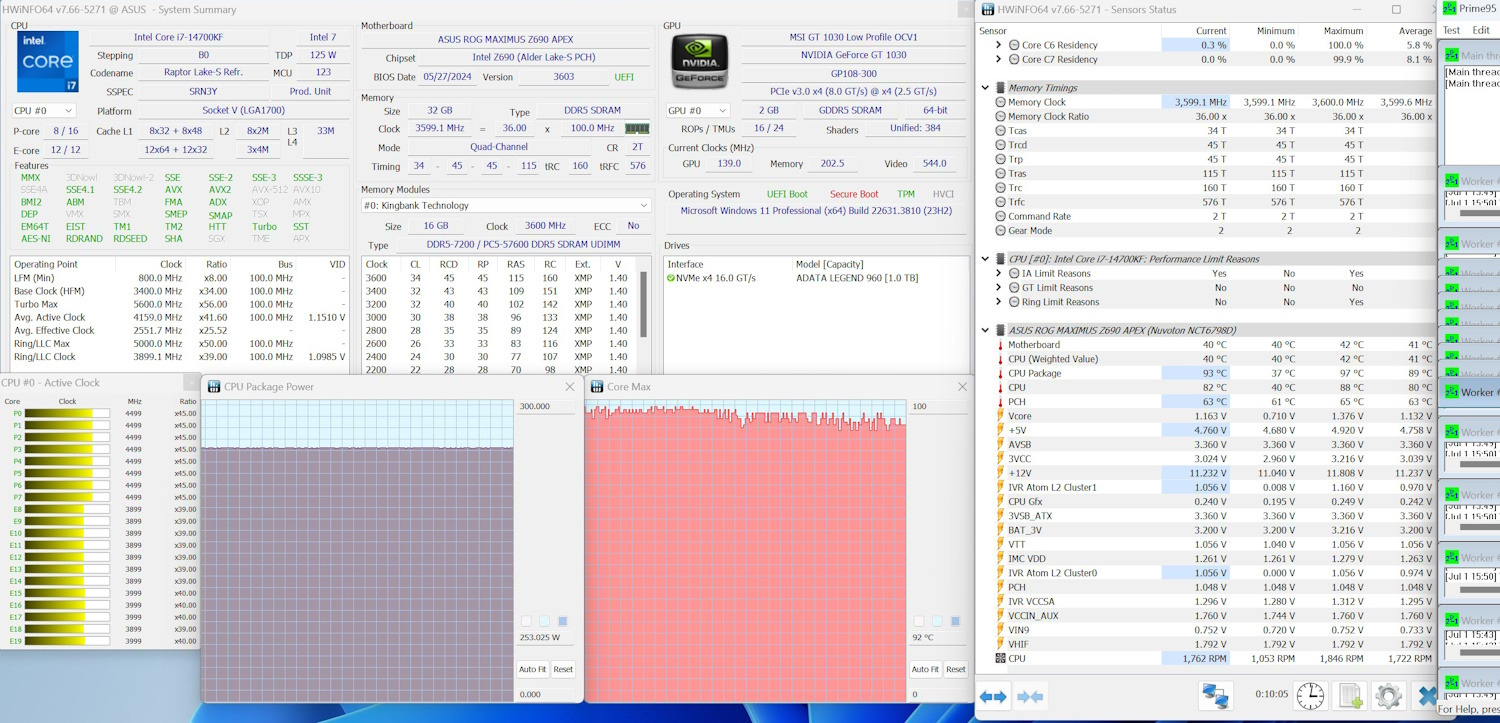

Далее я использовал ограничение рекомендованное Intel, которое установил в BIOS. Потребляемая мощность фиксируется на отметке 253Вт.

Даже после 10 минут работы можно наблюдать приемлемые значения температуры, при том, что в помещении у меня было жарко и температура составляла 28С.

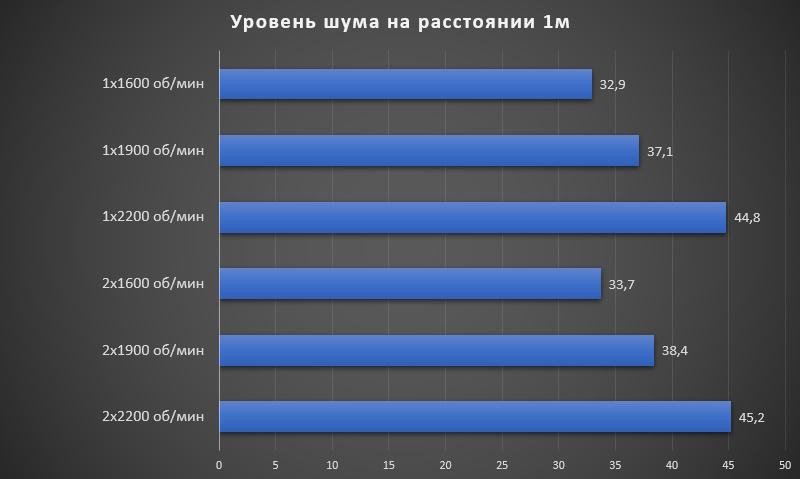

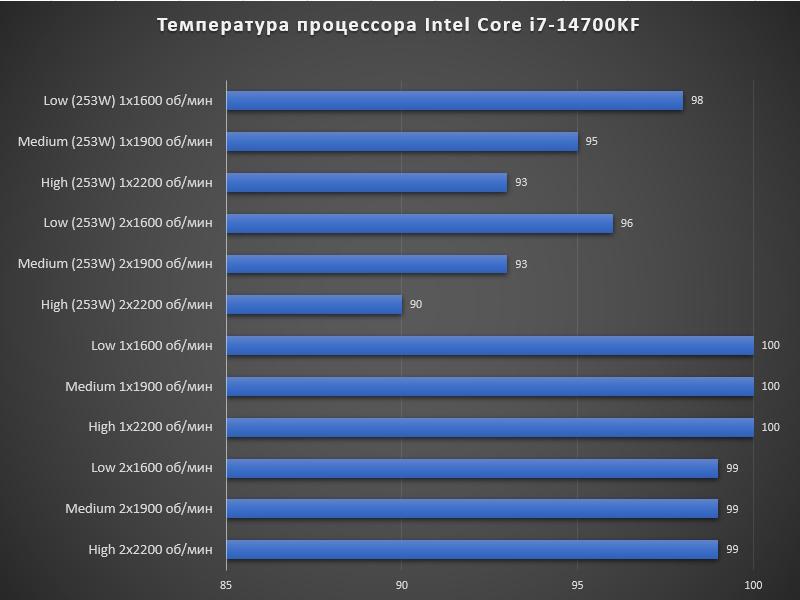

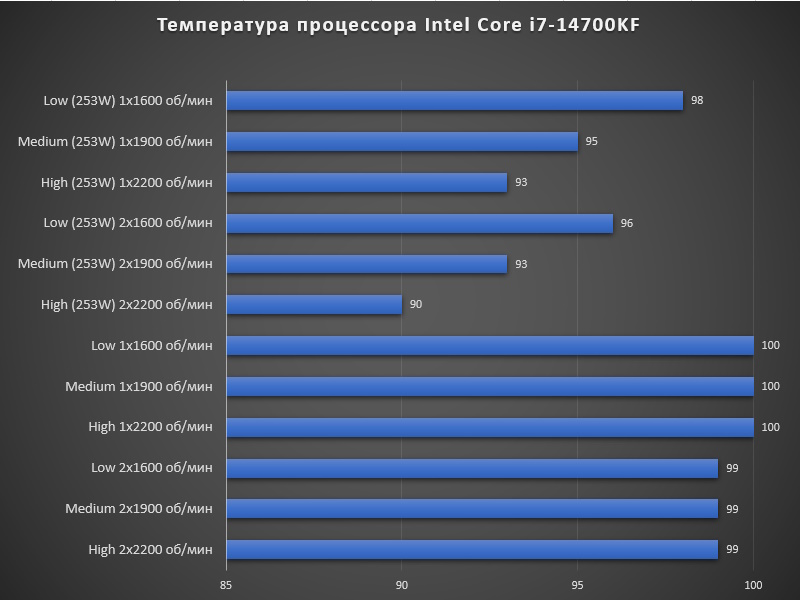

Далее я провёл уже тесты в различных режимах работы штатного переключателя, который регулирует максимальную частоту вращения вентиляторов. У переключателя есть три положения: High, Medium, Low.

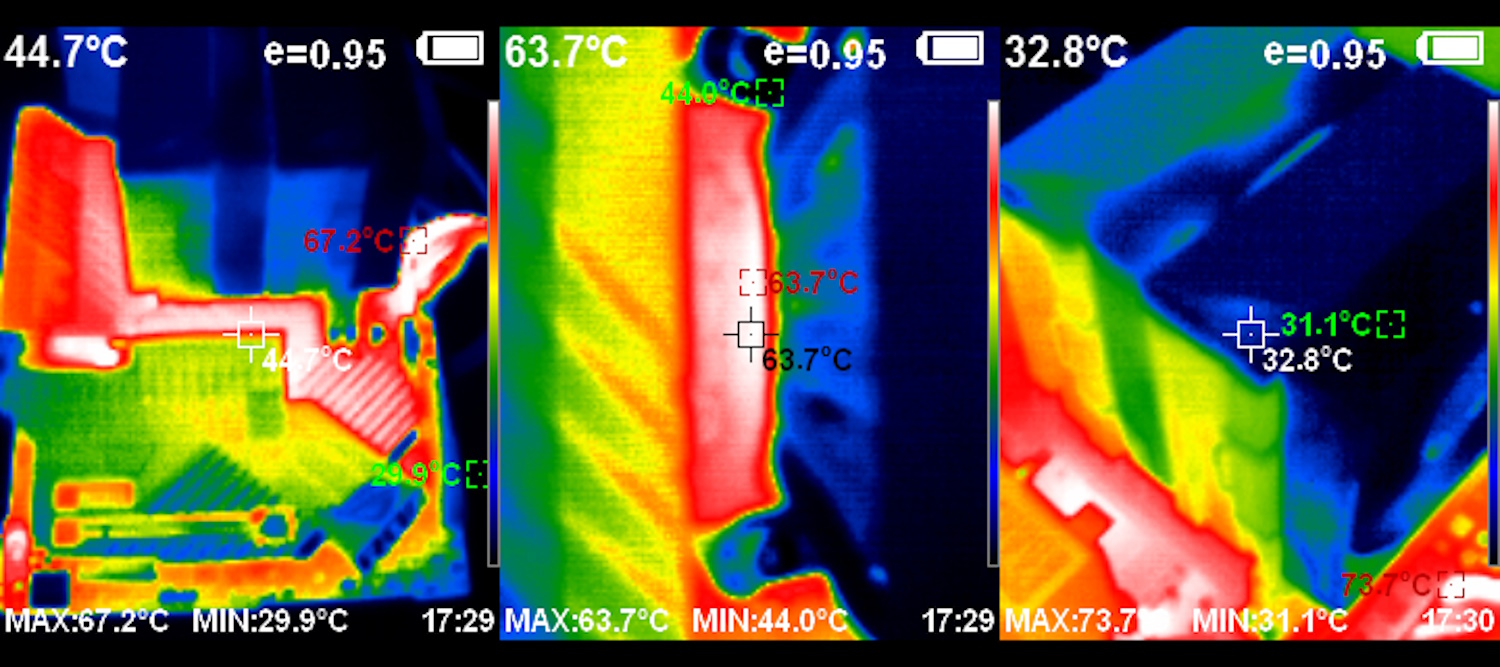

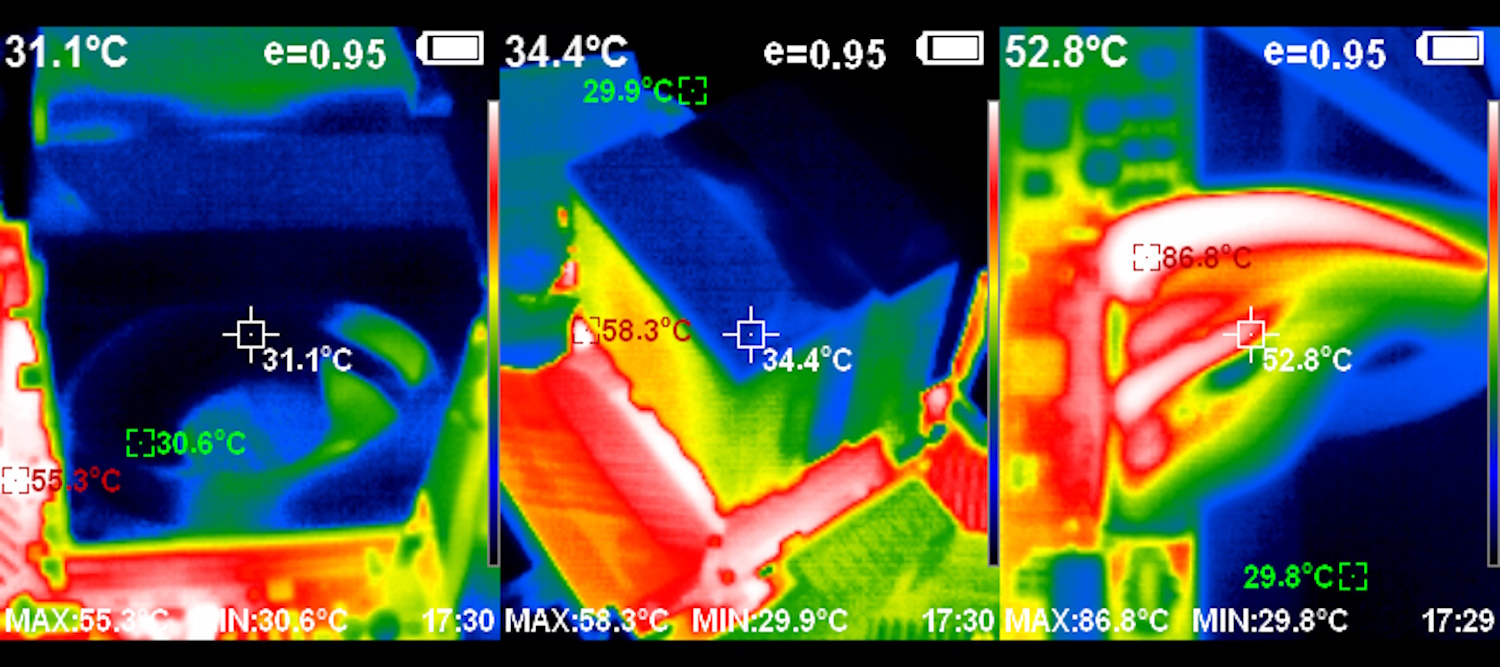

Тепловизор не показывает ничего интересного, кроме того, что коннектор и кабель питания ATX сильно нагреваются в работе.

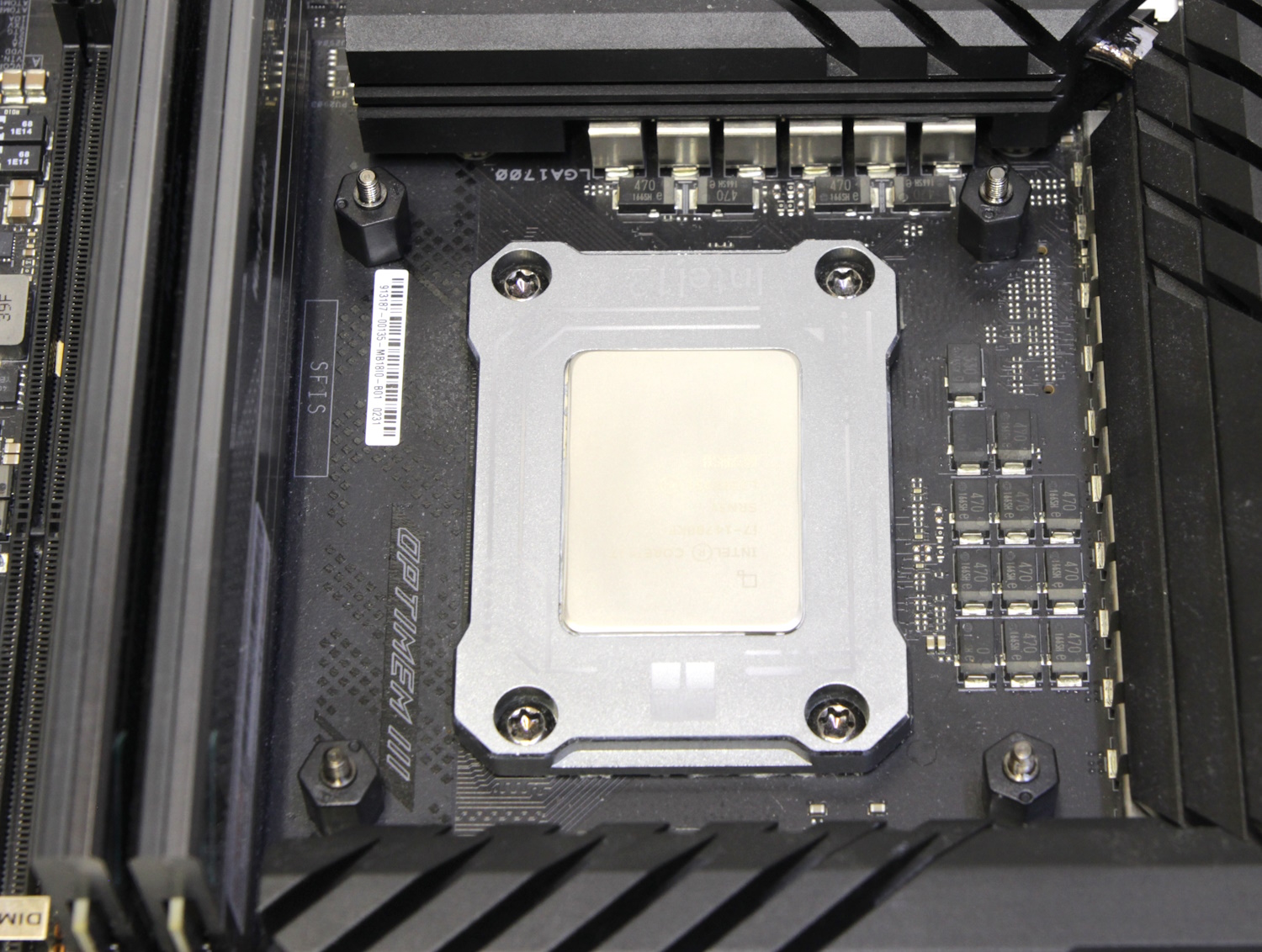

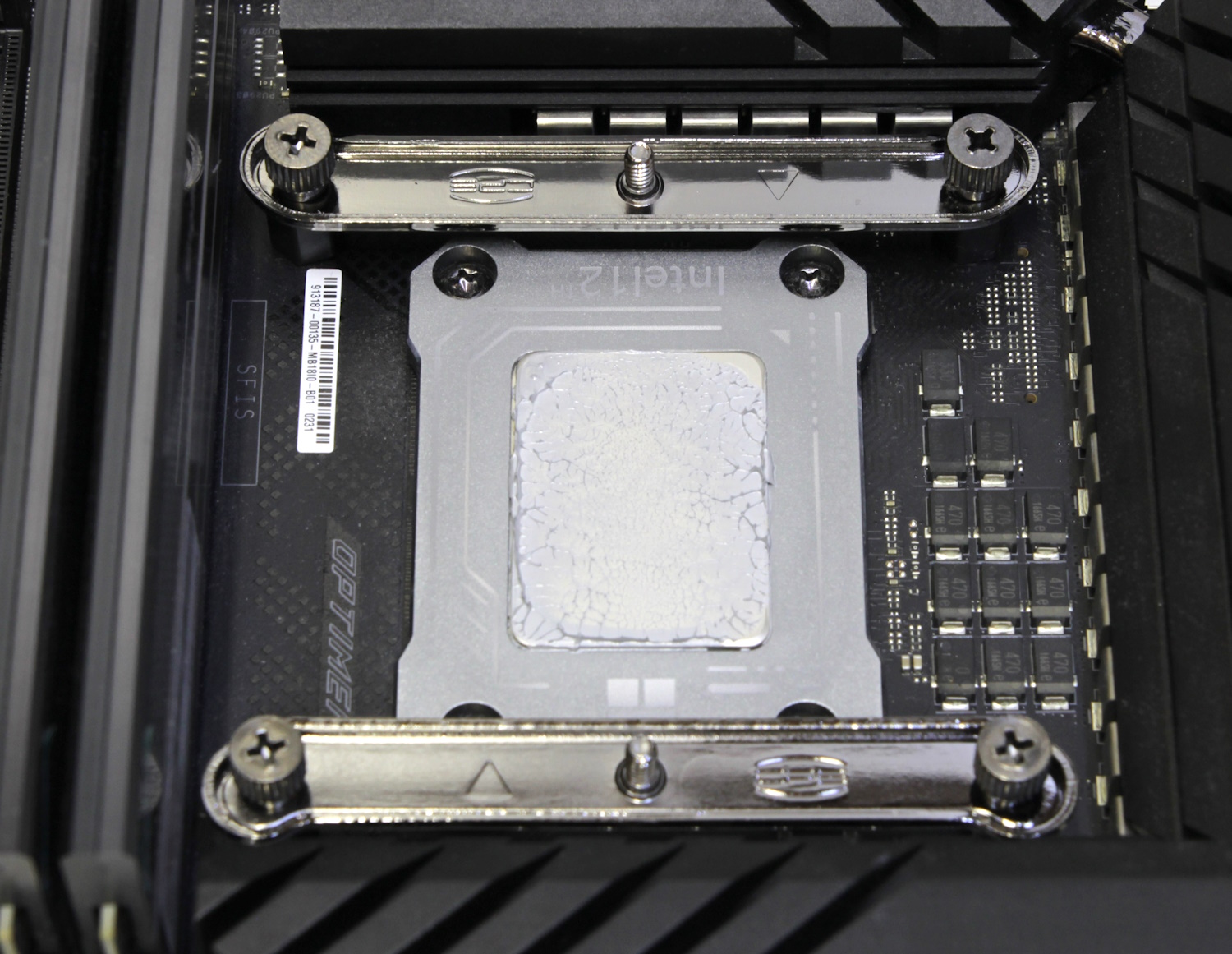

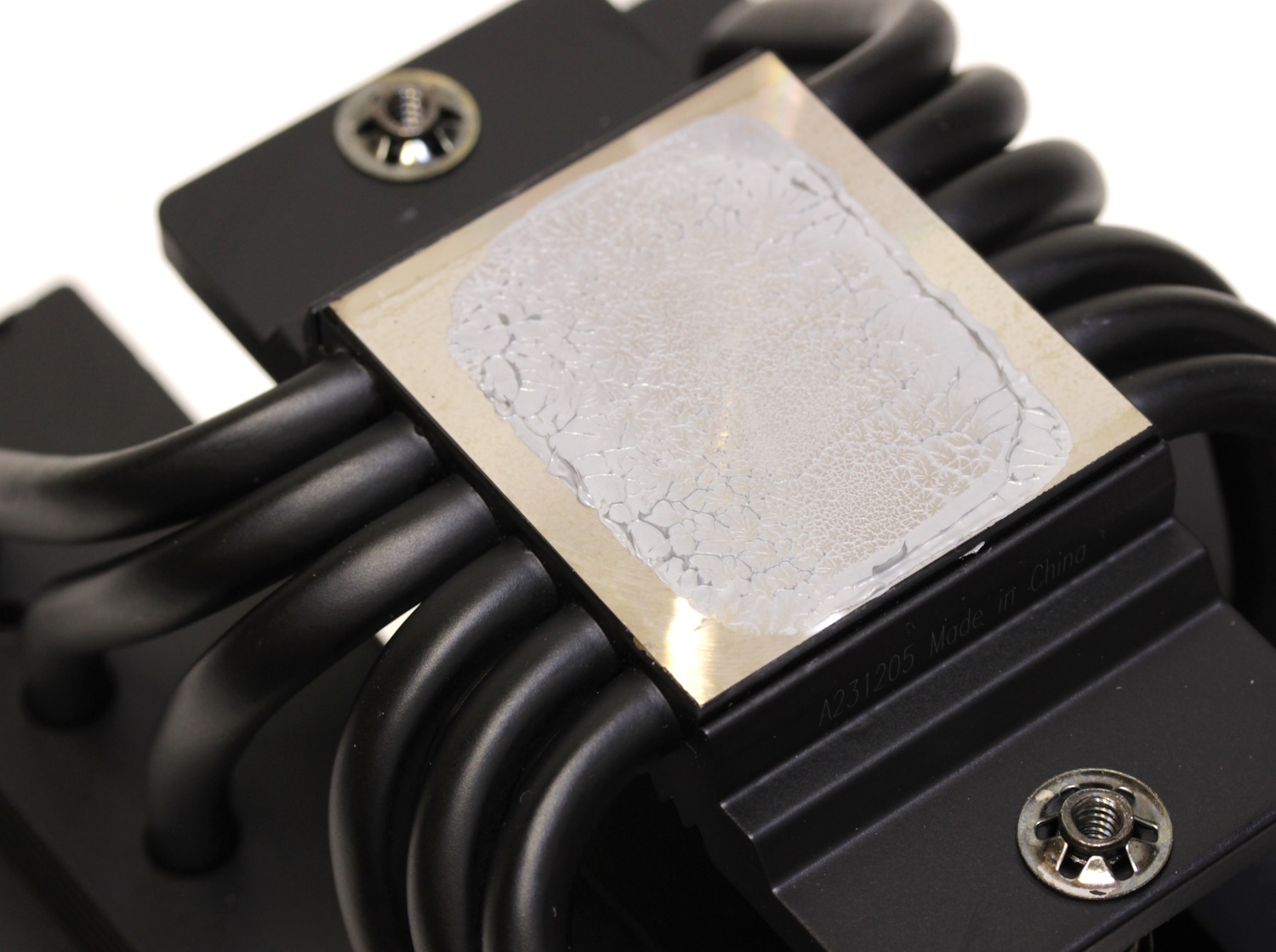

Отпечаток термопасты не идеальный, но прижим по центру отличный. Также я использовал альтернативную рамку для фиксации процессора в сокете.

Выводы

Формально PCCooler RZ620 справляется со своей задачей. После 10 минут в нагрузке Prime95 я наблюдал температуру в 92С при том, что в помещении было достаточно жарко — 28С. Однако, какого-то большого запаса тут уже нет. Жидкостная система охлаждения может снизить эту температуру ещё градусов на 5, но стоить она будет вдвое дороже и шум будет где-то на том же уровне. Для двухбашенного кулера модель PCCooler RZ620 достаточно компактная. Кулер прост в установке и стоит относительно недорого. Мне удалось найти его за 4500 рублей. При этом в комплекте даже есть переключатель скорости режимов работы вентиляторов. Поэтому при какой-то более слабой нагрузке можно установить тихий режим и улучшить акустический комфорт. Качество изготовления находится на высоком уровне, всё сделано максимально аккуратно. Краска лежит ровно, все элементы хорошо подогнаны. Основание ровное, но не идеальное. Здесь уже нет прямого контакта тепловых трубок, но точно такие же решения используются в более дорогих моделях. Во многом эта модель напоминает DeepCool AK620 или AG620. Параллели можно провести даже по названию, не вдаваясь в технические детали. Однако, у DeepCool есть модификации с RGB подсветкой и даже версия Digital, где на специальной панели отображается температура процессора. PCCooler RZ620 — это просто хороший кулер, без всего лишнего по приятной цене.
