Обзор корпуса с изогнутым стеклом DEEPCOOL CG530U 4F WH

Корпуса для компьютера давно уже перестали быть просто коробками для комплектующих, нынче это часть интерьера и даже нечто большее. Именно для таких случаев производители создают панорамные корпуса с остеклением, одним из таких является корпус CG530U 4F WH от бренда DeepCool, на который мы сегодня и взглянем.

Характеристики (основное)

Упаковка и комплектация

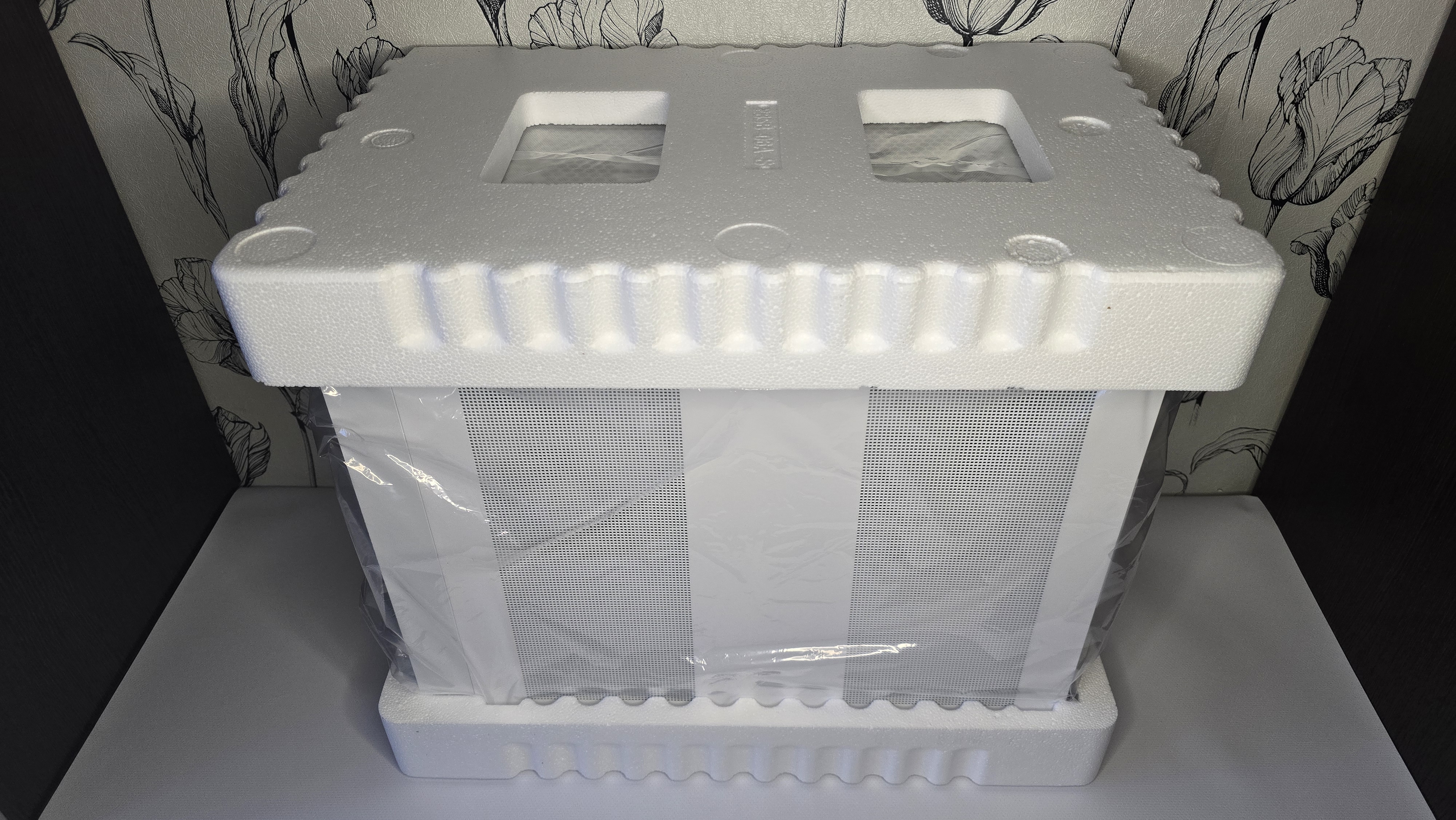

Корпус поставляется в плотной фирменной коробке, внутри же сам корпус находится между двух ячеек из пенопласта.

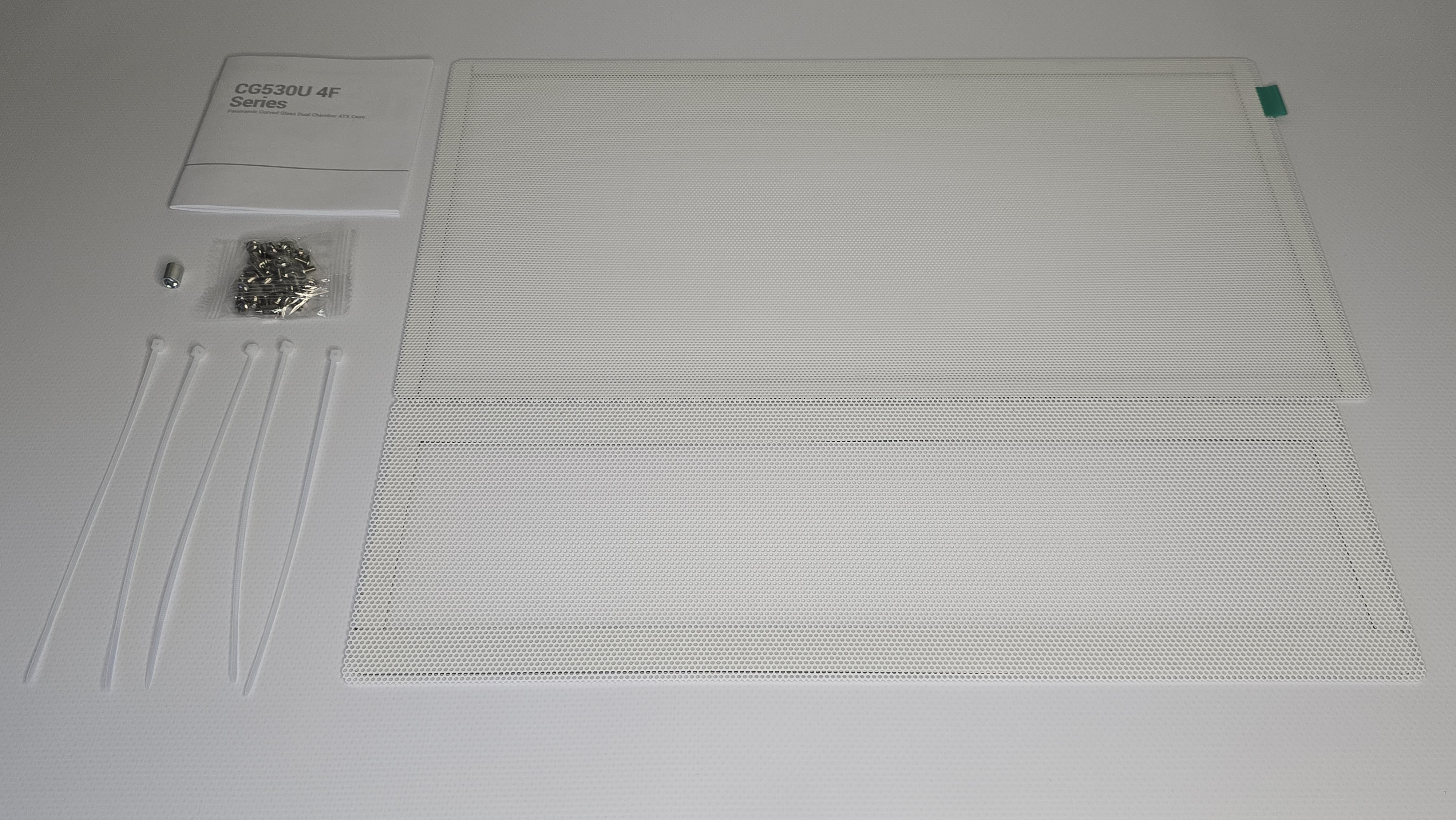

Комплектация состоит из:

• Болтов для крепления материнской платы, блока питания и накопителей

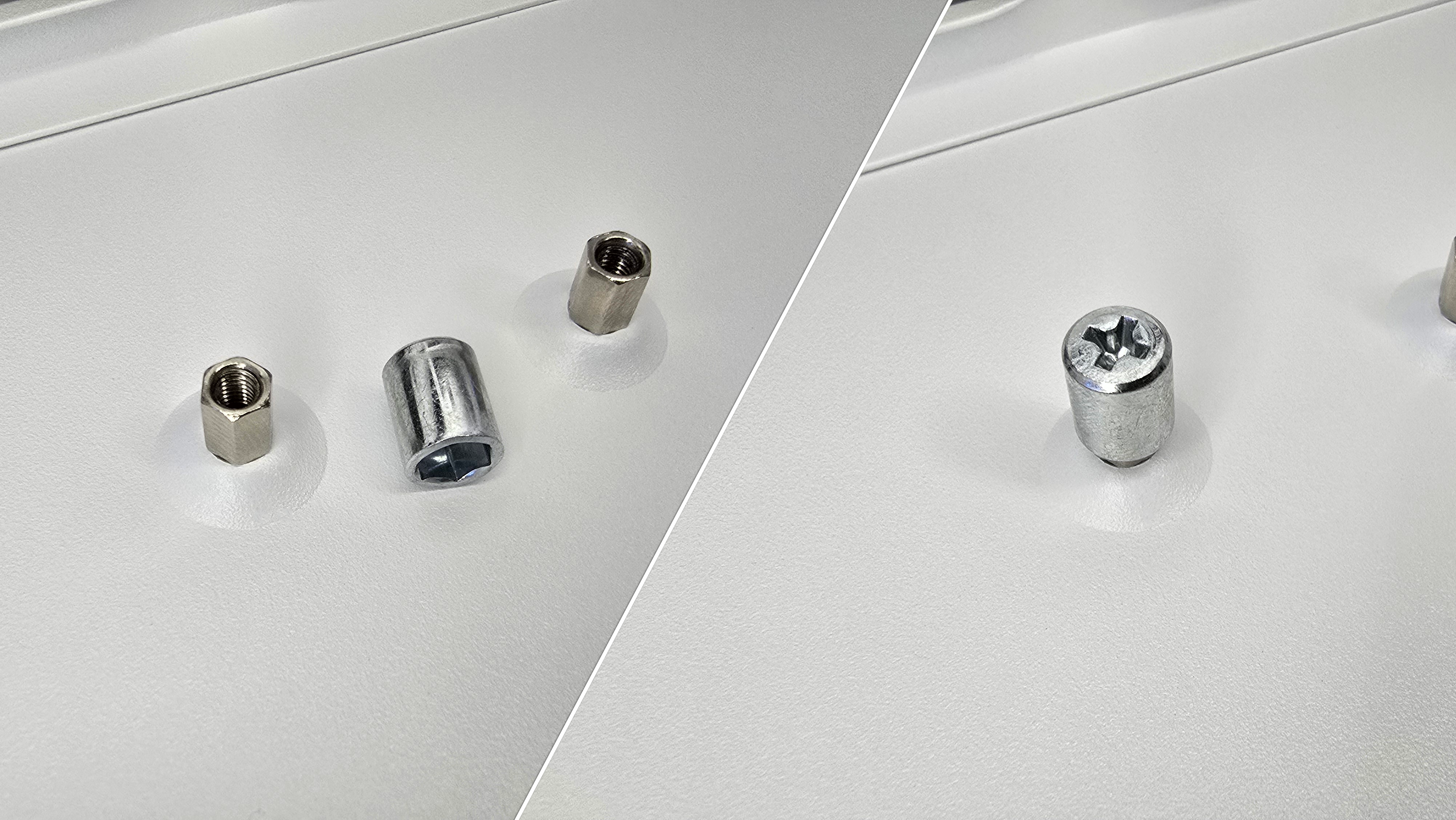

• Дополнительные стойки для монтажа мат. платы к корпусу

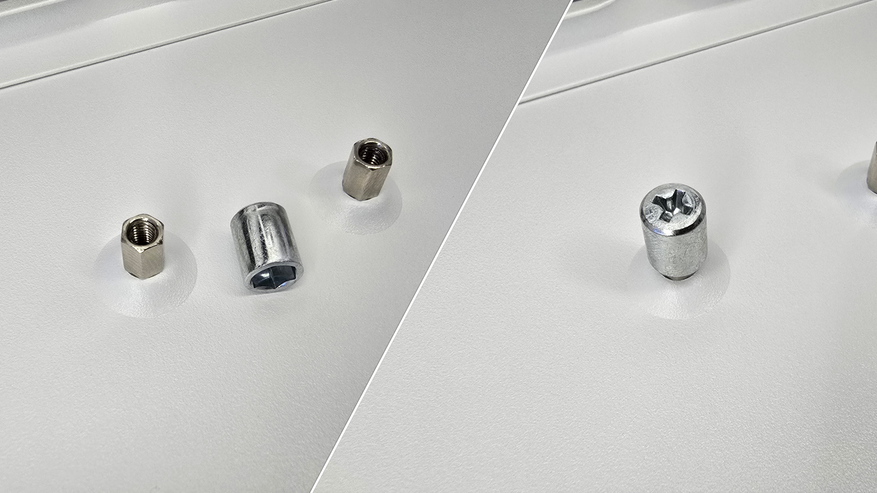

• Втулка-переходник для стоек под материнскую плату с крестовиной под отвёртку
• Пять белых пластмассовых стяжек
• Документация

Габариты и вместительность

Как уже было сказано ранее, данная модель корпуса является панорамной или же «аквариумной», представляя собой Mid-Tower формат. Его габариты составляют 475x285x380 мм. Он рассчитан на установку довольно длинных видеокарт с максимальной длиной до 410 мм, любых форм-факторов блоков питания длиной до 210 мм и процессорных систем охлаждения с максимальной высотой до 160 мм.

Корпус довольно большой, а значит вмещает в себя платы форматов: ATX, M-ATX и ITX форматы, а также платы с функцией реверсивного подключения

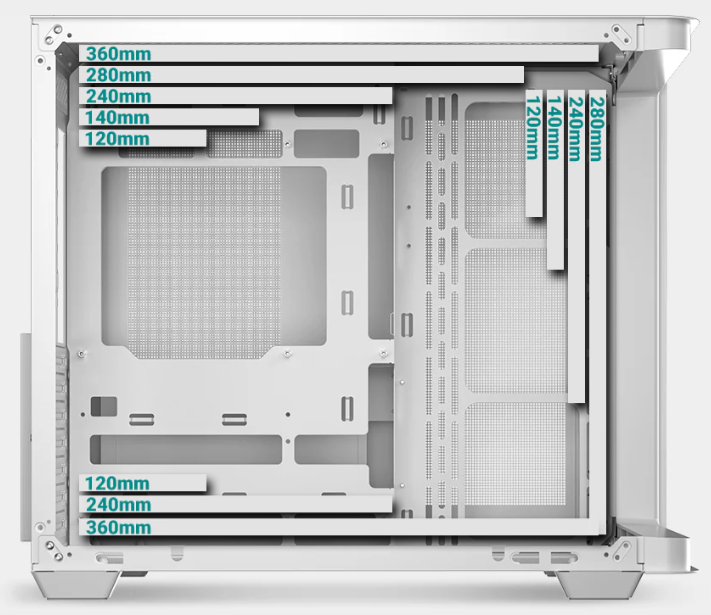

Система воздушного охлаждения в корпус встанет практически любая, но имеются ограничения по ей расположению:

• наверх и вниз: максимальная длина до 360 мм (три секции по 120 мм или две секции по 140 мм)
• на бок: лишь до 280 мм (две секции по 120 мм или по 140 мм).

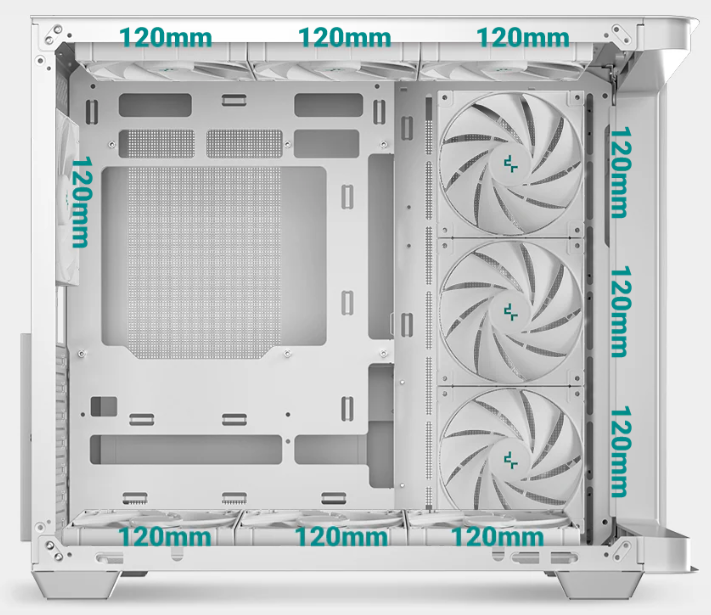

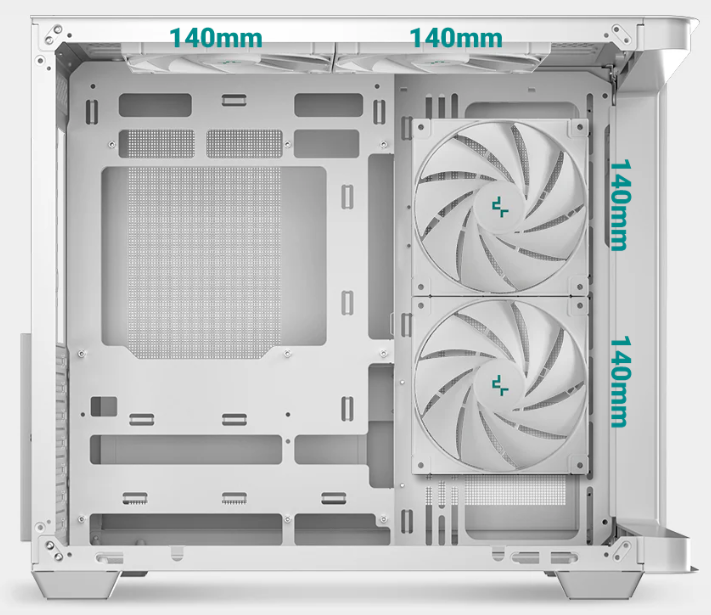

Помимо четырёх вентиляторов по 120 мм, что уже имеются в комплекте, дополнительно можно установить ещё 3 штуки наверх и 3 вниз. Или же 4 штуки вверх и вниз по 140 мм.:

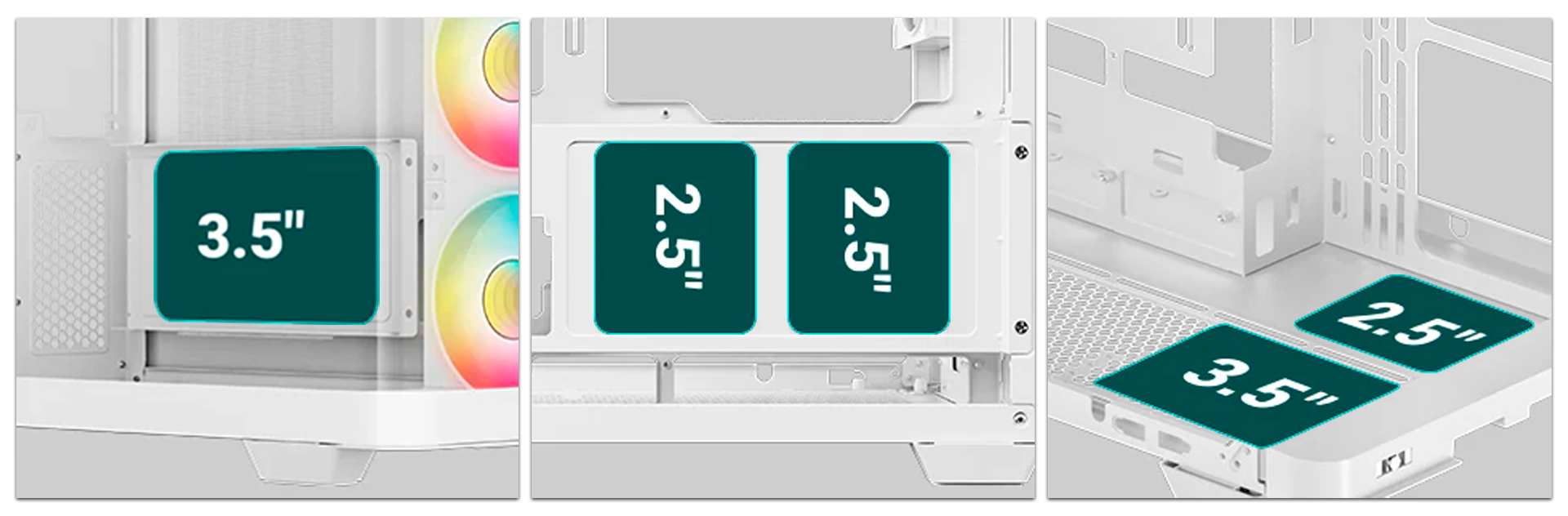

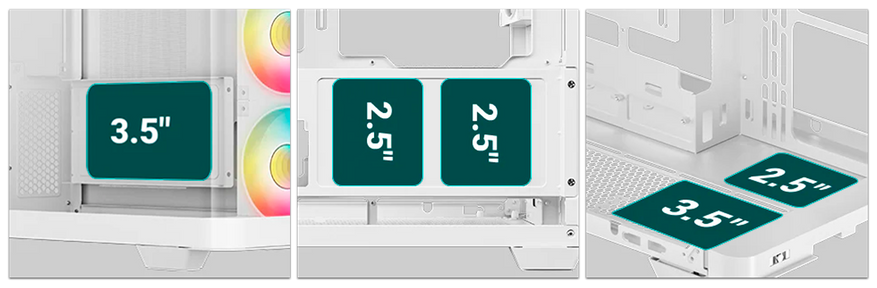

Максимальное количество накопителей, вмещающих в корпус: 5.

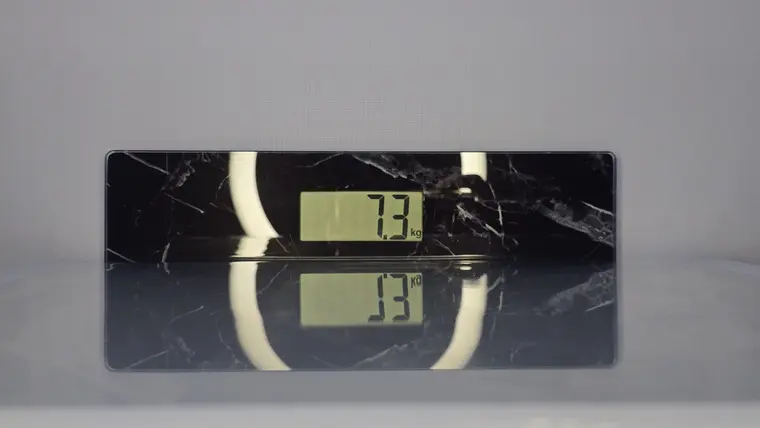

Вес корпуса с родным комплектом вентиляторов составляет 7,3 кг, как и заявлено производителем.

Осмотр корпуса с внешней стороны

Корпус CG530U 4F доступен в двух цветовых решениях — чёрном и белом, и комплектуется четырьмя вентиляторами от производителя. Основная часть корпуса выполнена из листовой стали (SPCC) холодной прокатки, толщина которой достигает 0.7 мм. Остальные элементы изготовлены из ABS-пластика и закалённого стекла.

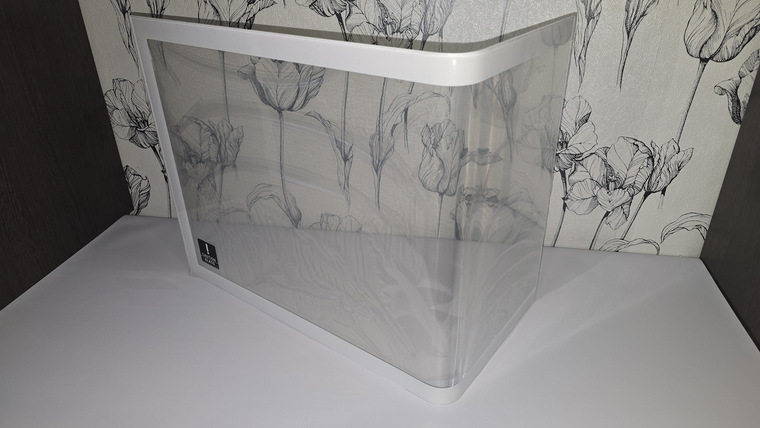

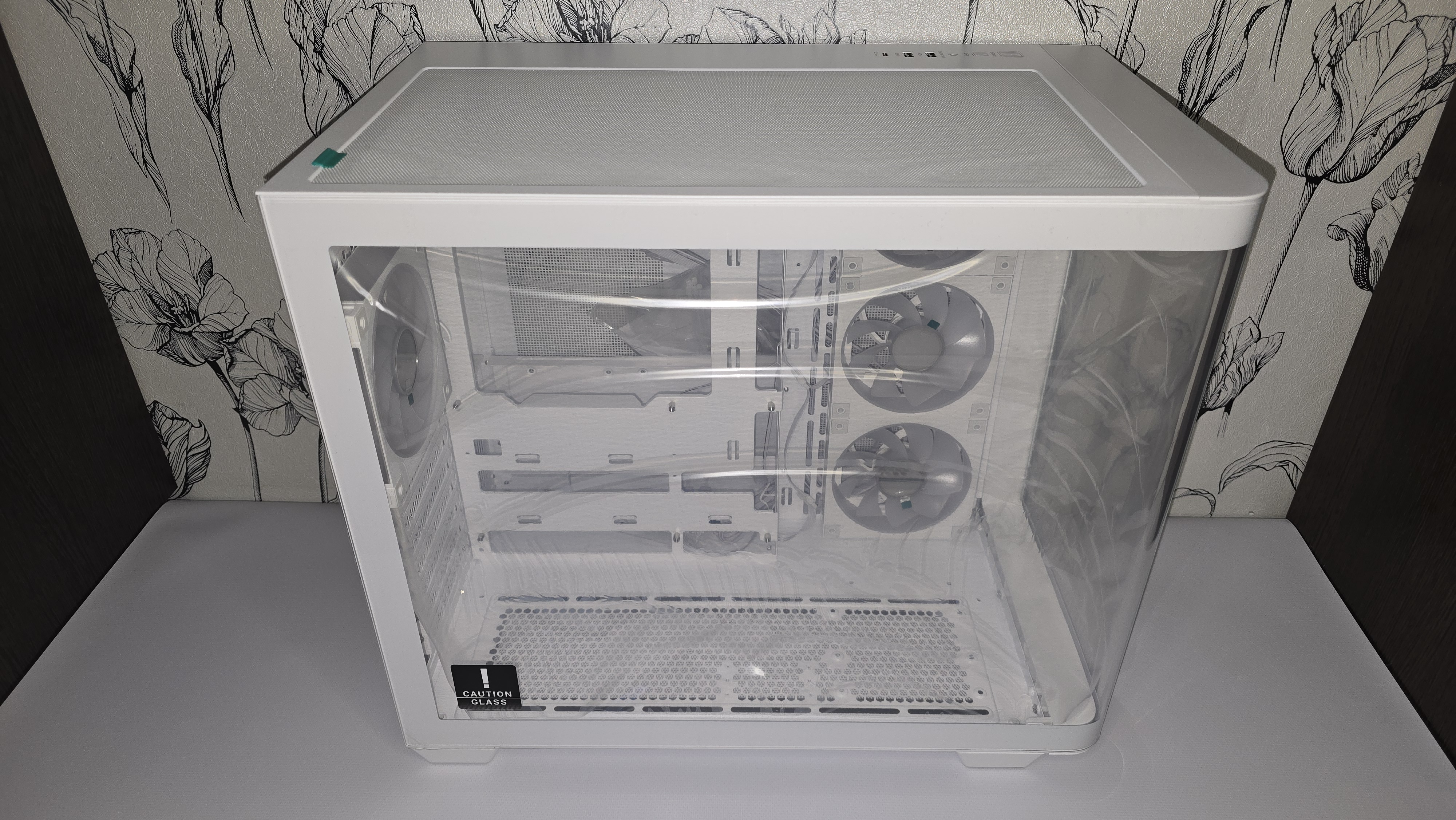

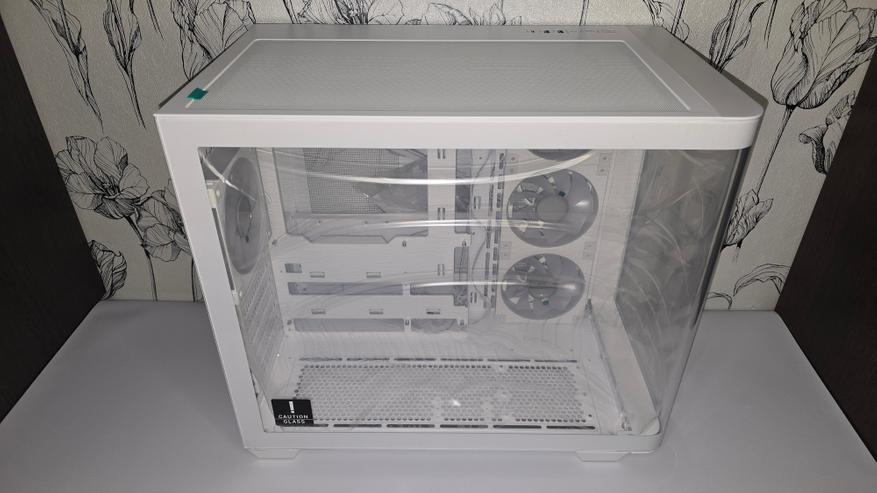

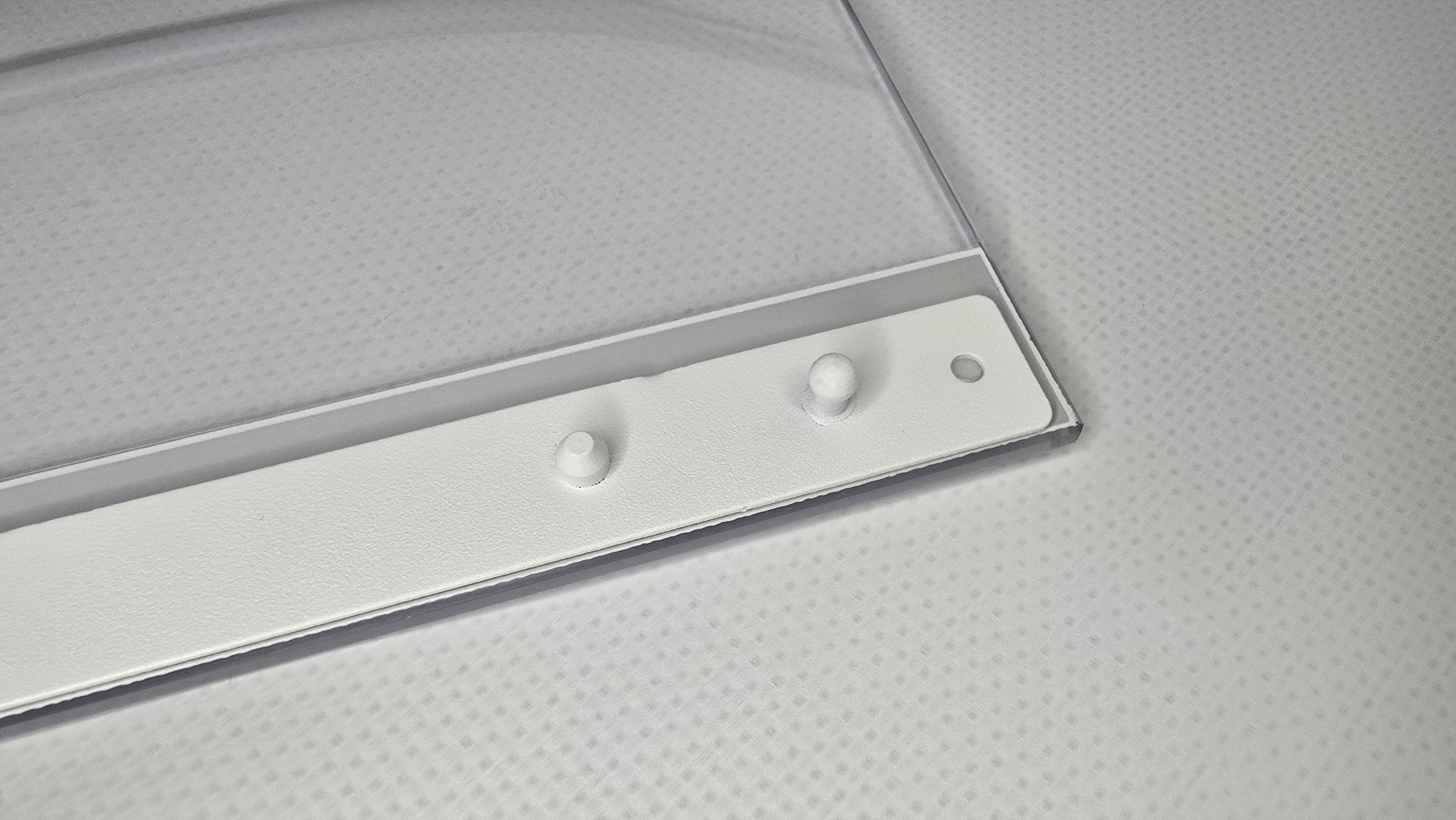

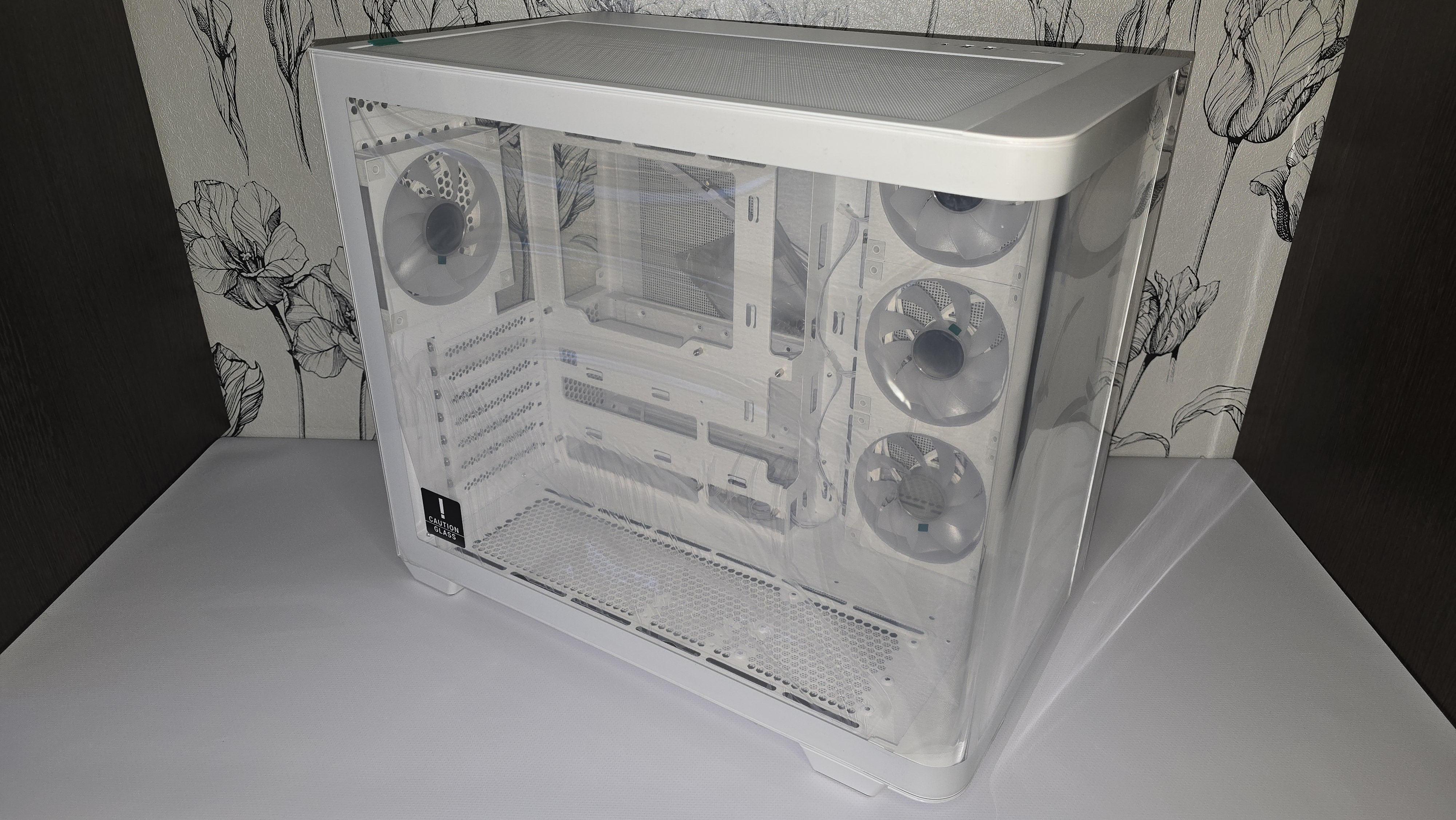

Отличительной особенностью корпуса является не просто классическое панорамное остекление, а сплошное изогнутое закалённое стекло. Это первый корпус с таким остеклением от бренда DeepCool, вдохновлённый популярной моделью CG530 4F. Сравнение этих моделей не имеет особого смысла, поскольку различия незначительны. Однако стоит отметить, что новая модель ниже по высоте, но длиннее ширине.

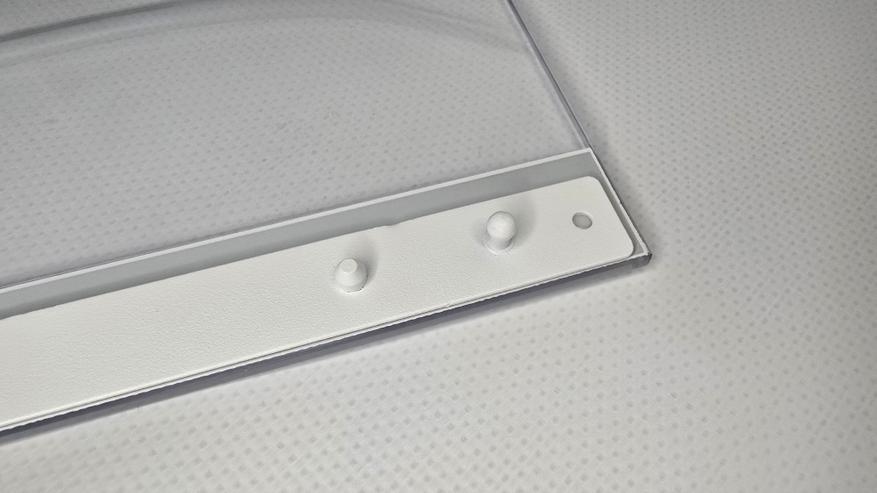

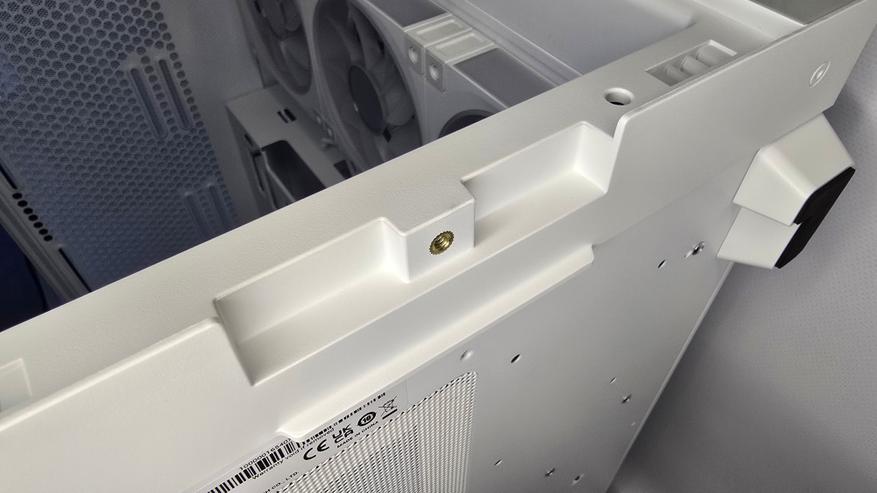

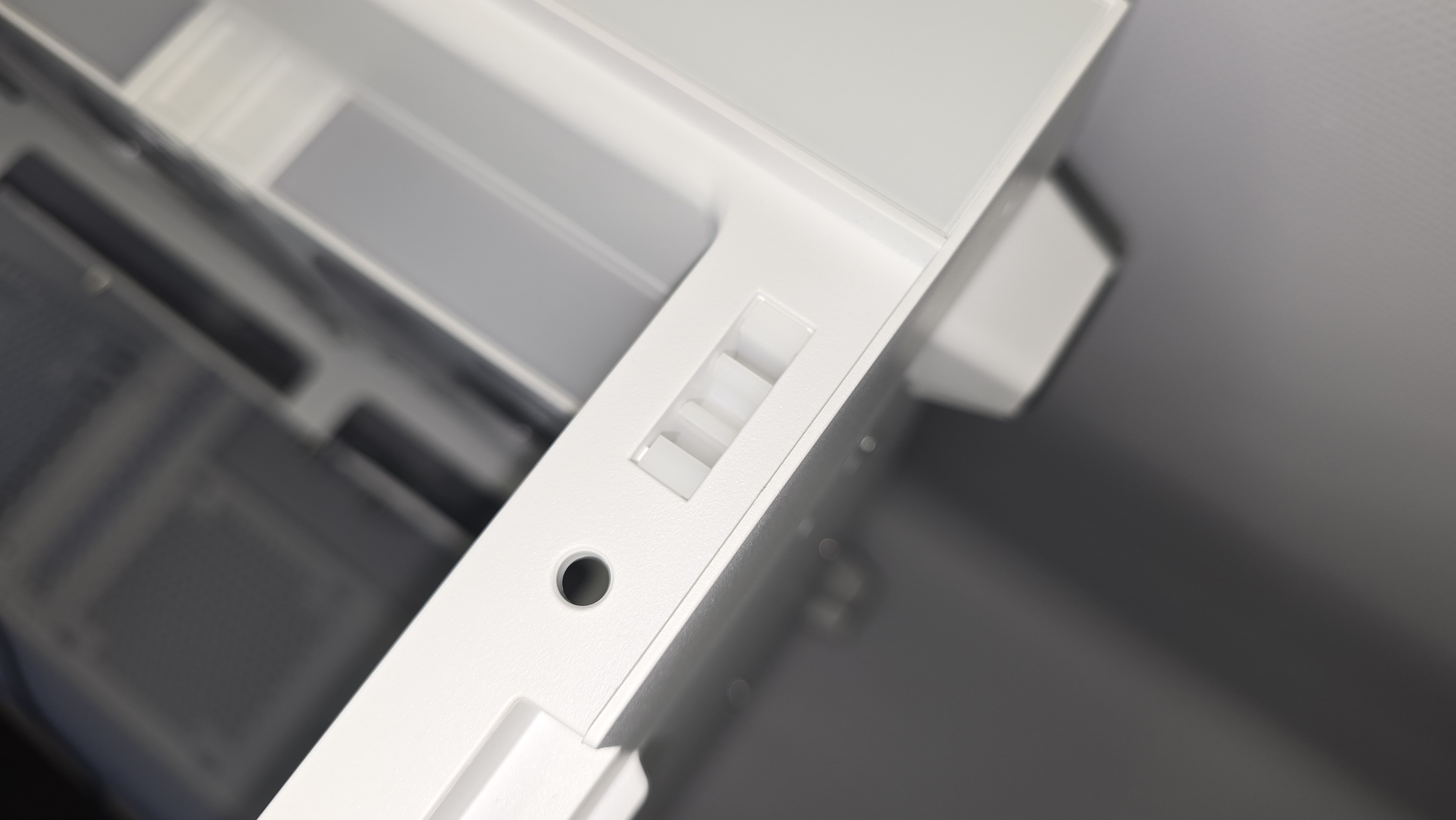

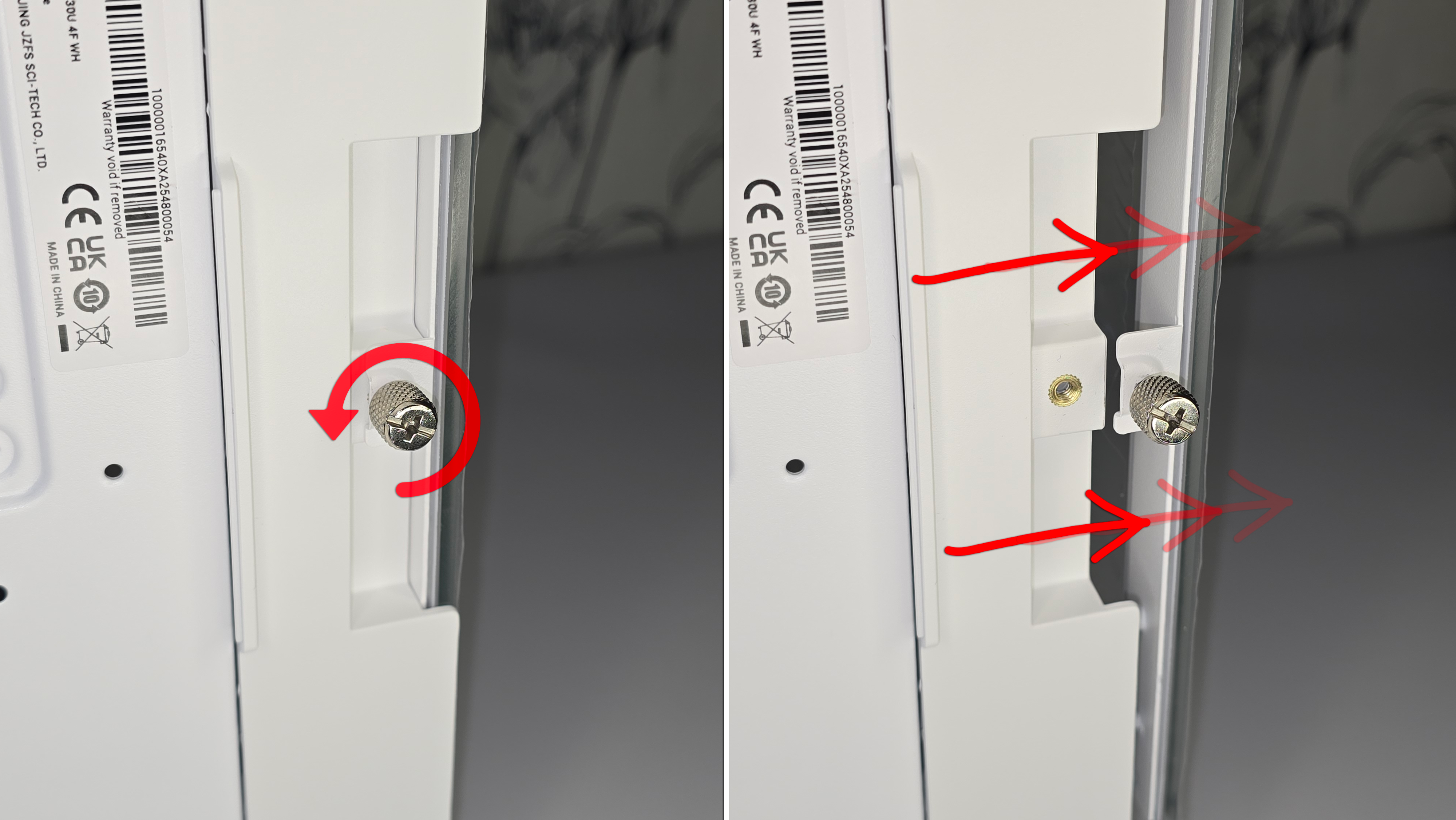

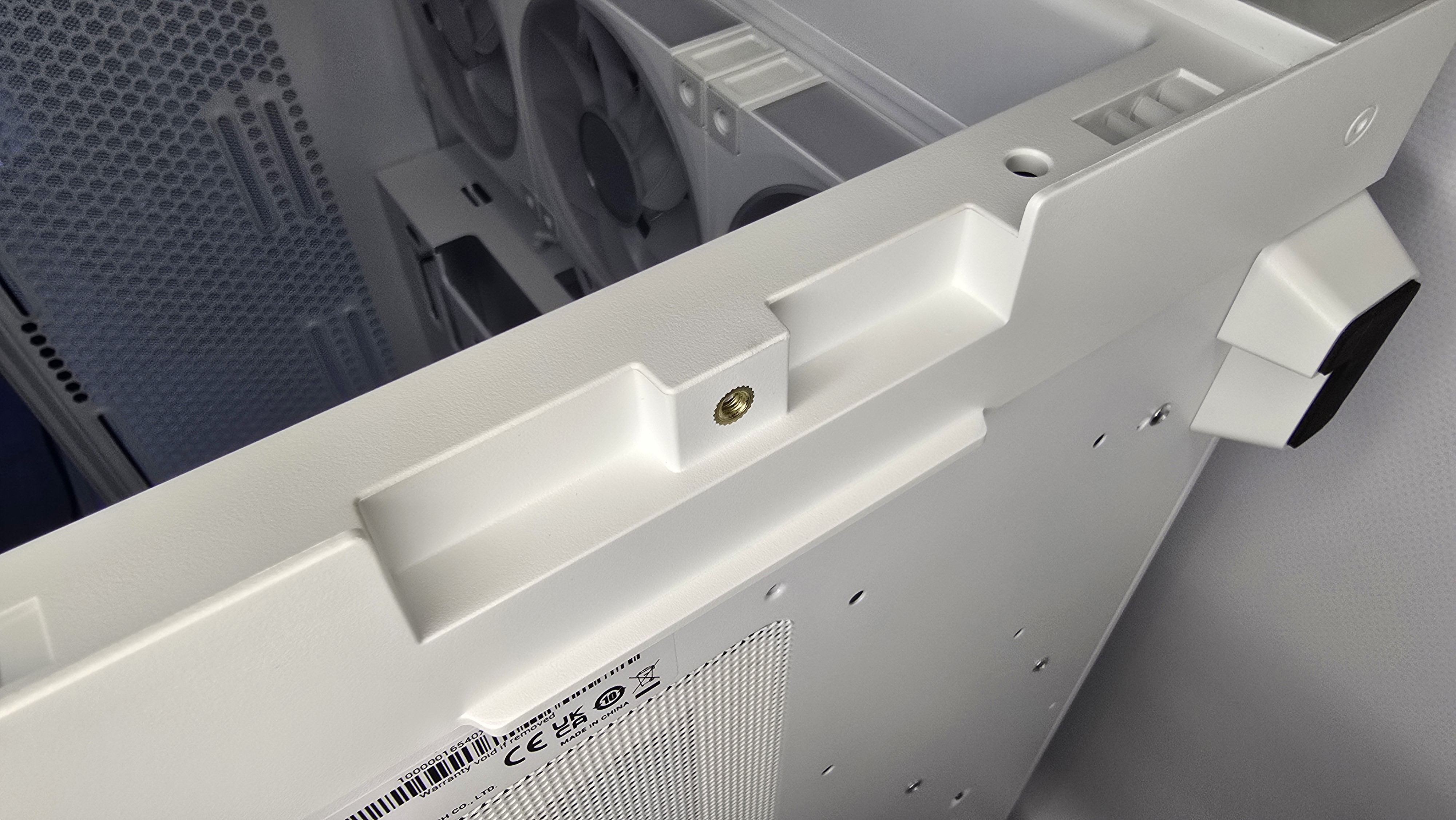

Когда я впервые взялся за работу с корпусом, я столкнулся с проблемой: я не знал, как снять стекло, так как обычных «барашков» сзади не оказалось. Однако, как выяснилось позже, конструкция продумана до мелочей. Для снятия стекла спереди под корпусом предусмотрен специальный «барашек», который нужно открутить и аккуратно потянуть на себя.

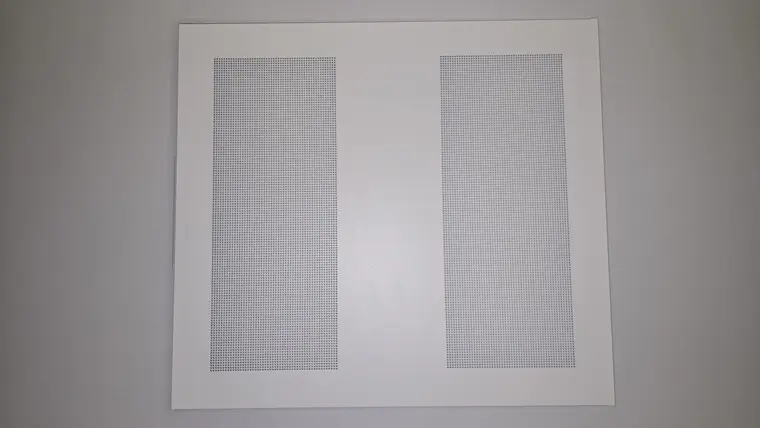

Задняя стенка фиксируется с помощью обычных «барашков». Для обеспечения вентиляции предусмотрены два участка с крупными отверстиями для перфорации, однако пылевых фильтров там не предусмотрено. Хотя они там необходимы, поскольку здесь стоят реверсивные вентиляторы, которые засасывают воздух, пыль и всю остальную грязь в корпус.

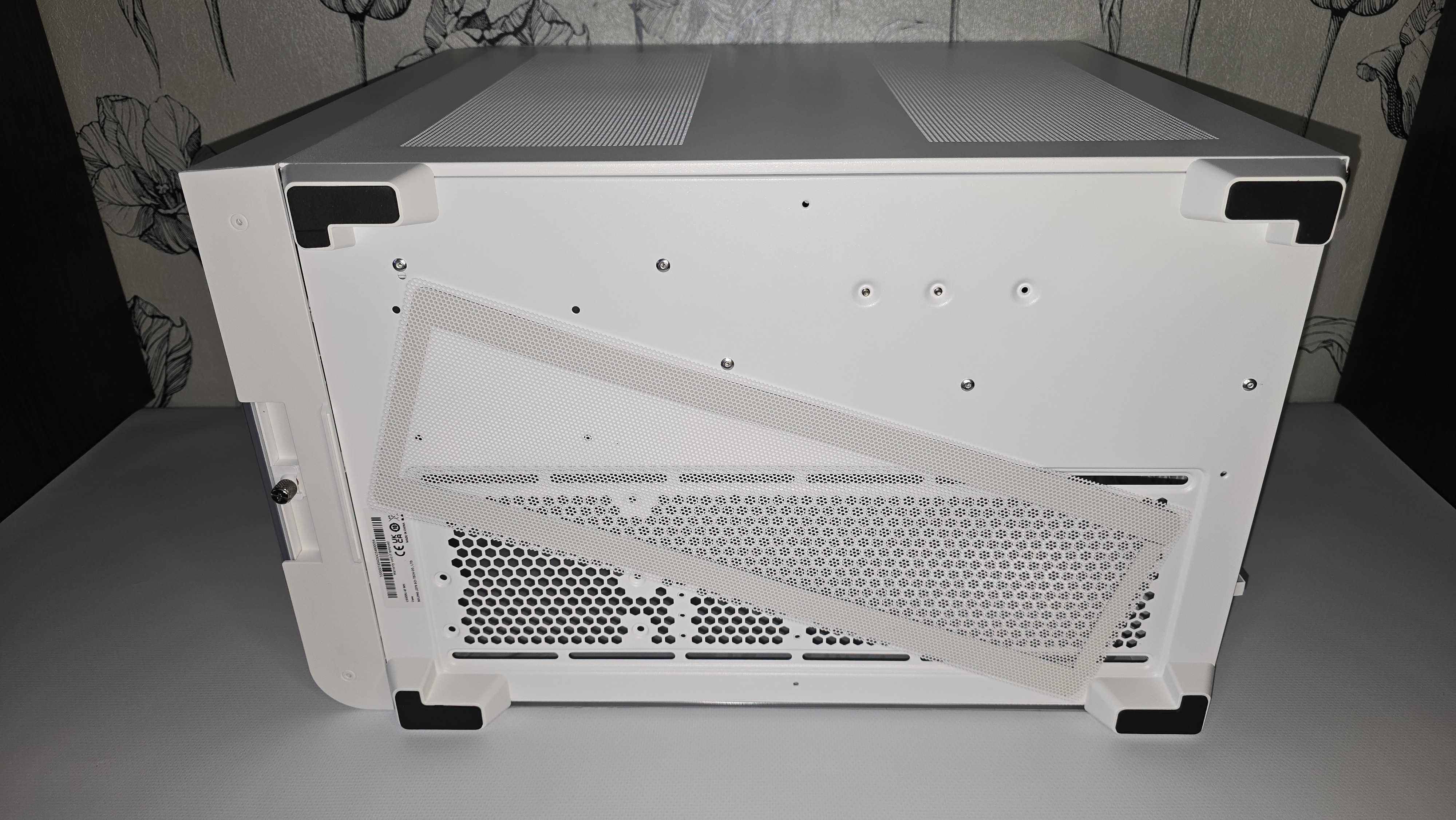

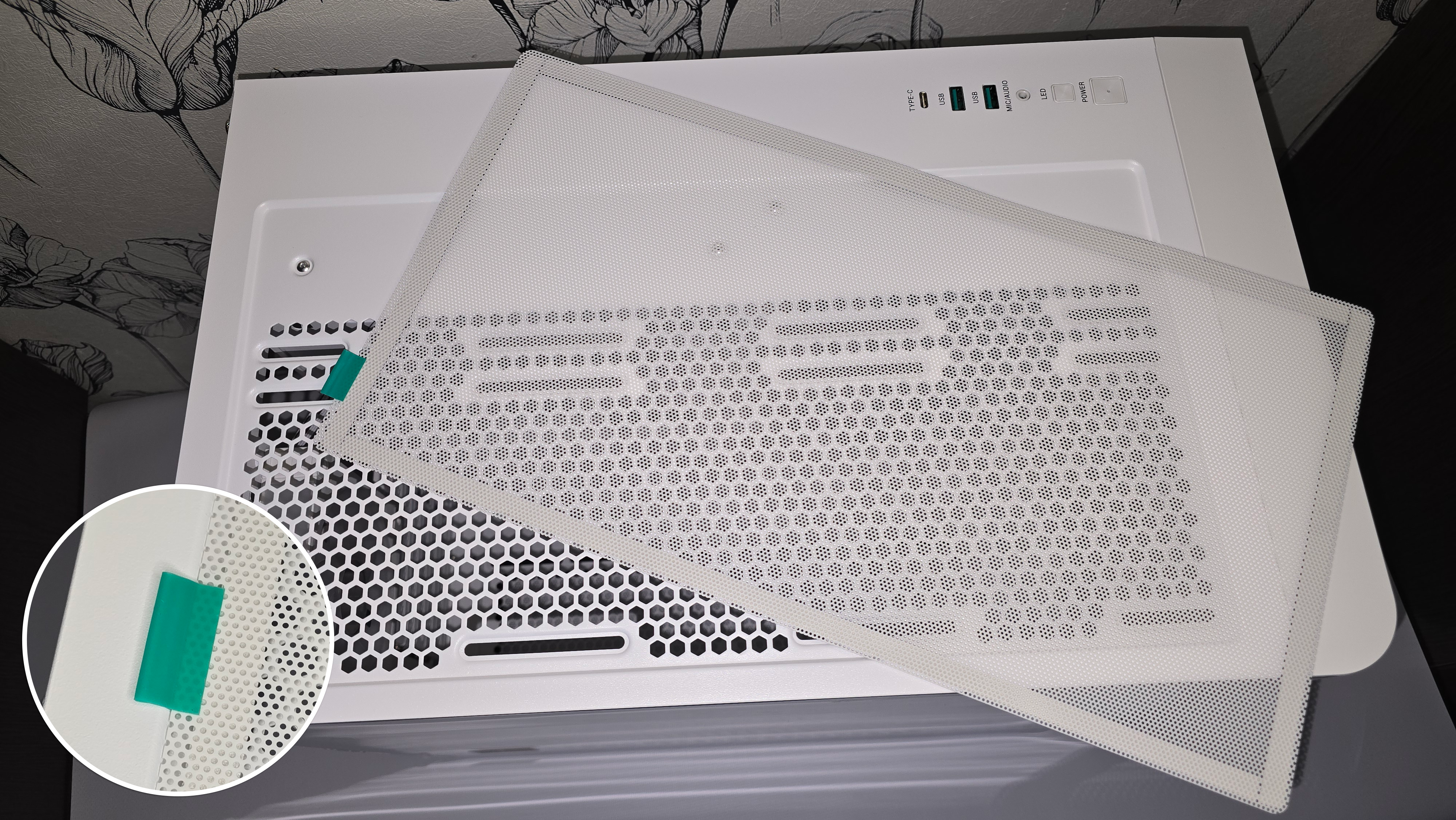

А вот пылевые фильтры сверху и снизу всё-таки предусмотрены, фильтры с мелкой перфорацией и на магнитах. Верхний оснащён «язычком» для его удобного снятия.

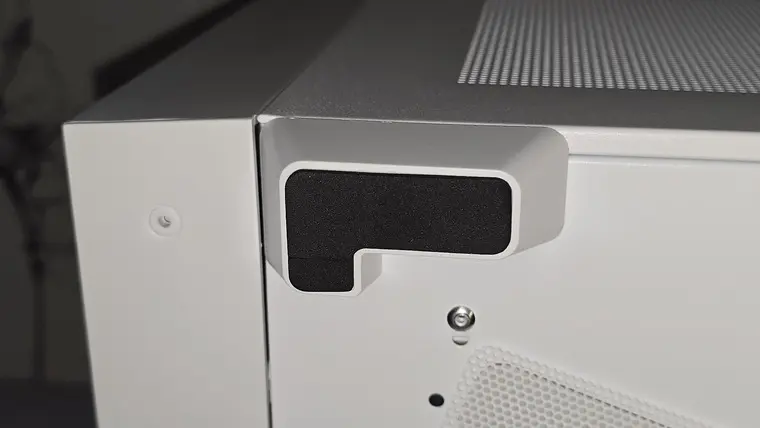

Корпус стоит на четырех пластиковых ножках с резиновыми вставками.

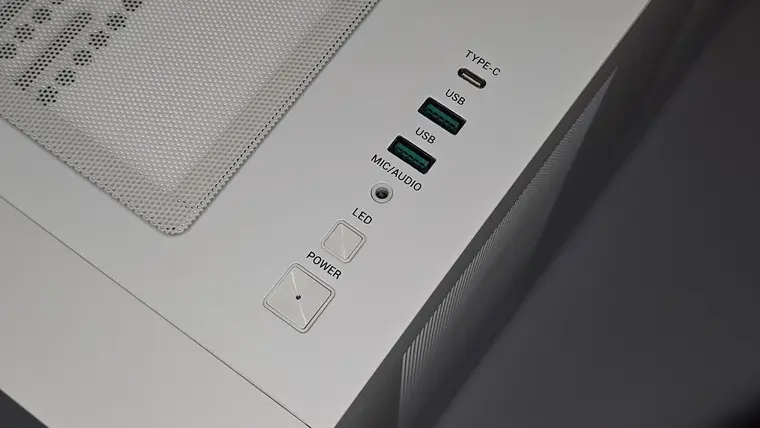

Сверху, по классике, располагается фронтальная панель управления (I/O):

• Кнопка питания и кнопка для управления и синхронизации подсветки
• Комбинированный аудиоразъём для одновременной работы звука и микрофона
• Два порта USB 3.0 и один порт Type-C

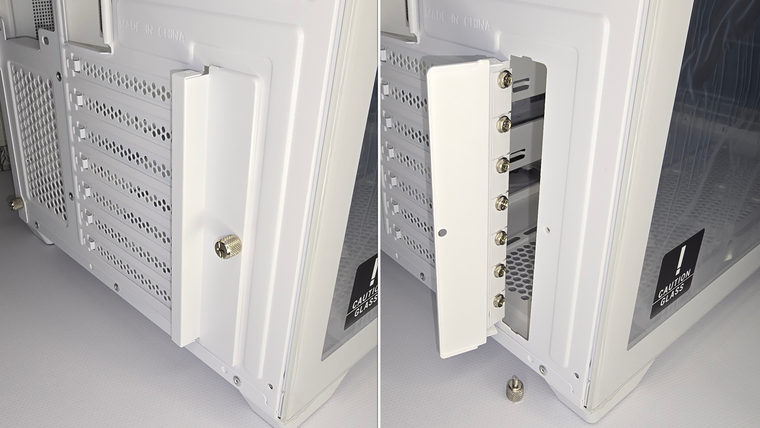

Слоты под установку видеокарты в этой модели закреплены болтами. Всего их семь. Такая система, по мне, так удобнее, так как не нужно «выламывать» слоты из корпуса, чтобы вставить видеокарту. Болты для крепления слотов аккуратно скрыты металлической панелью и зафиксированы «барашком».

Осмотр корпуса с внутренней стороны

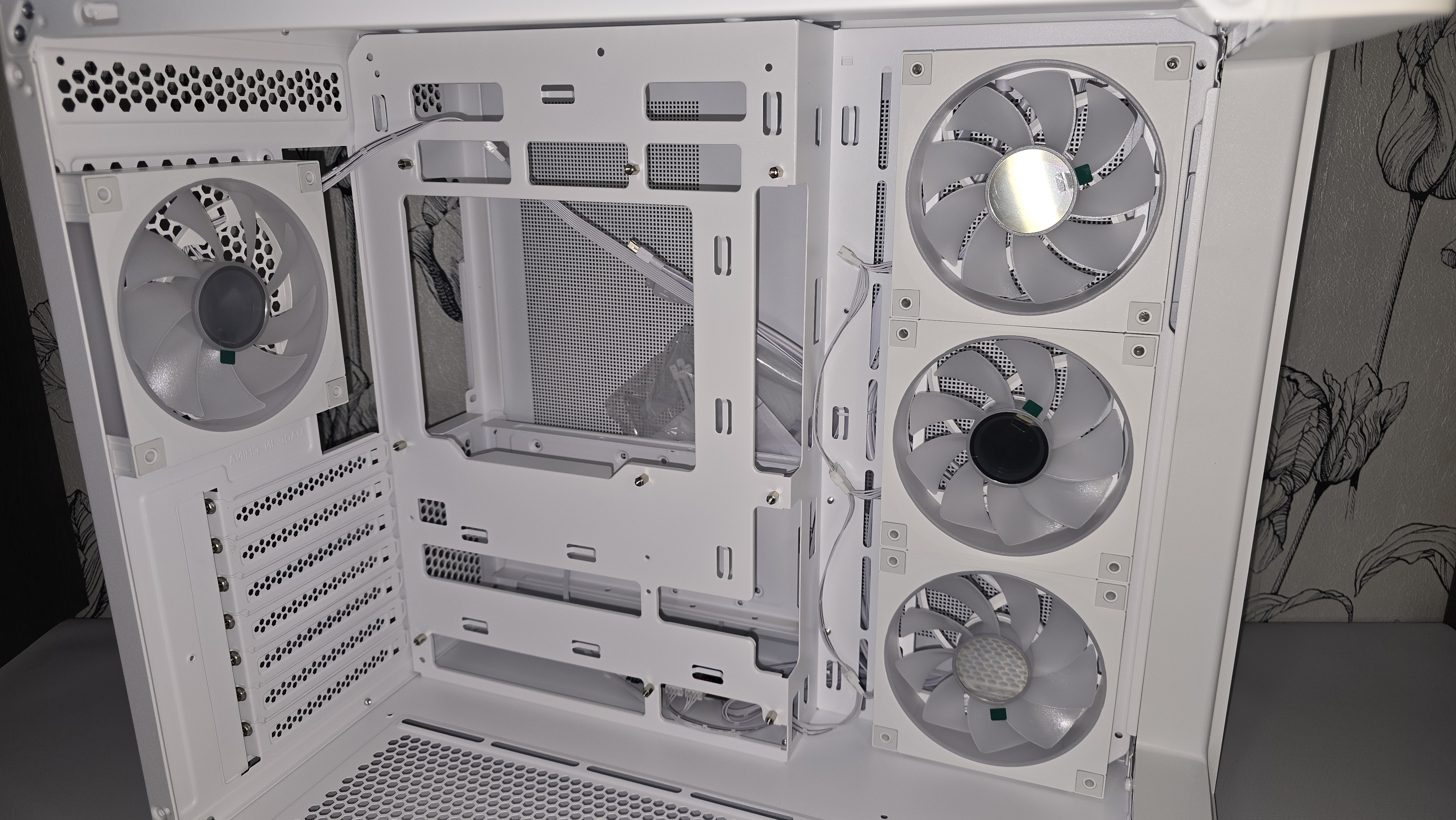

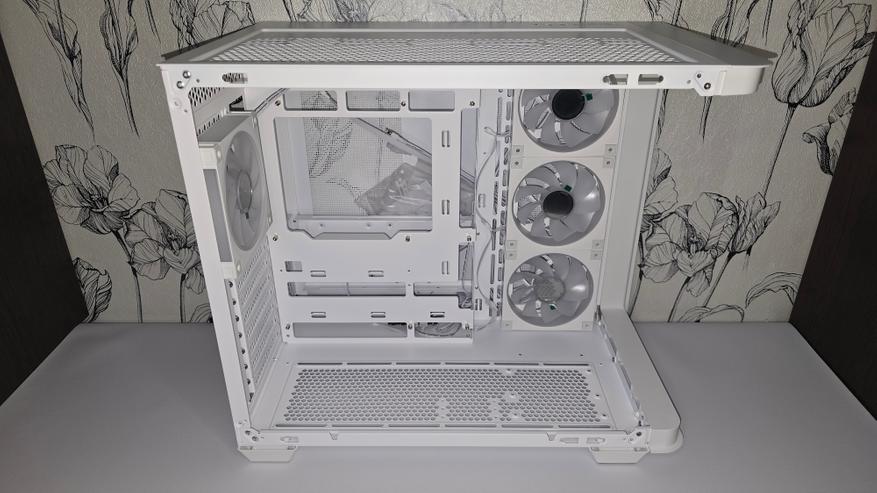

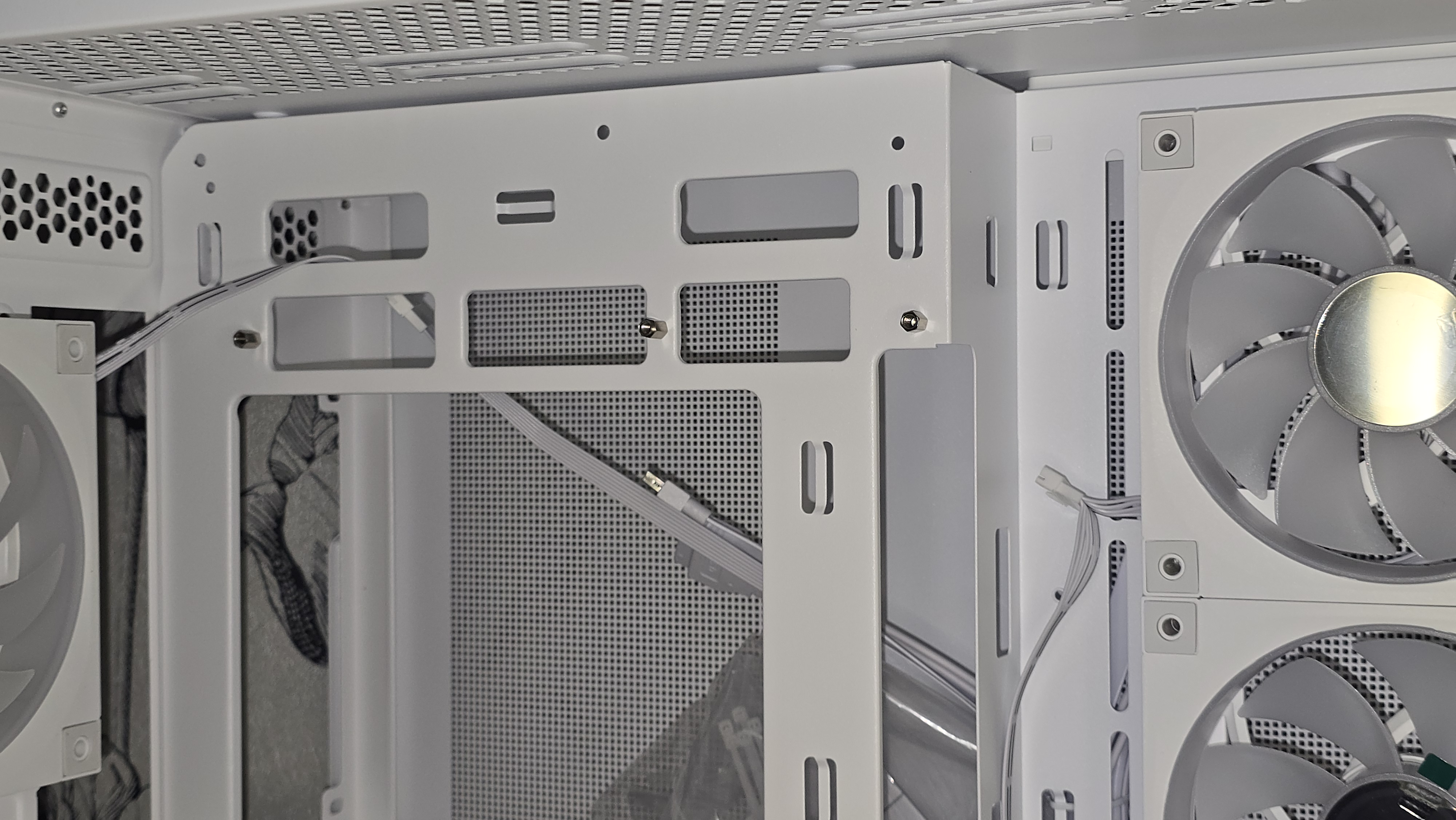

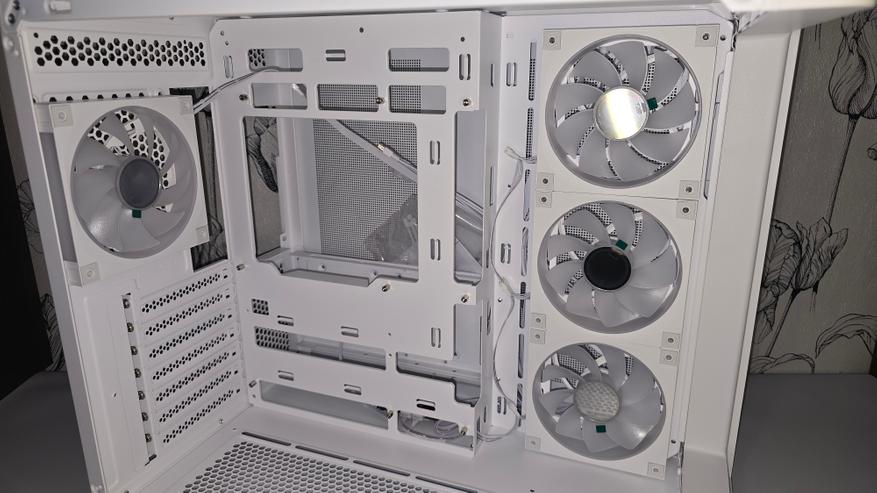

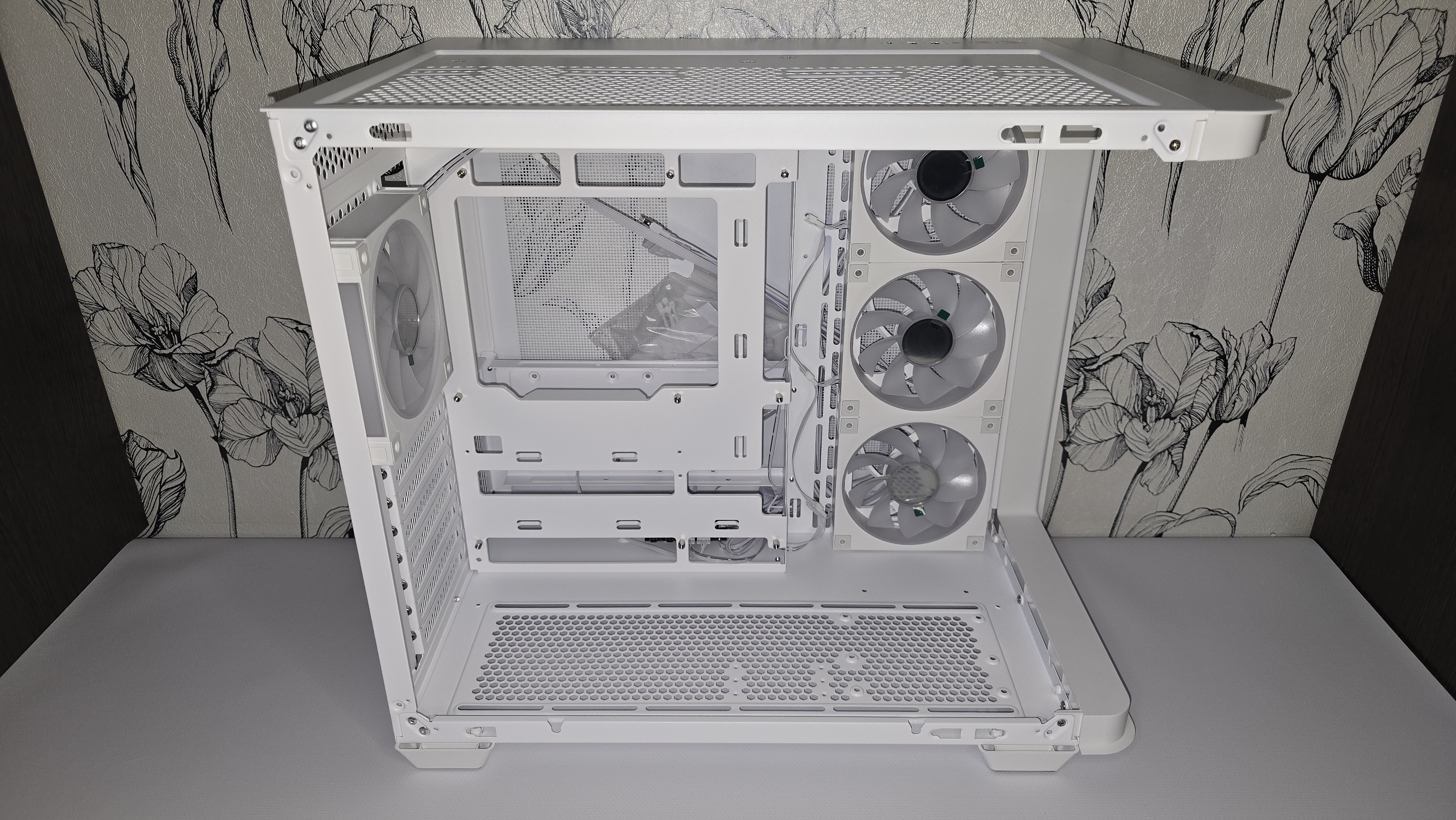

При детальном рассмотрении внутренней части корпуса мы видим целый арсенал решений для организации кабелей, а также множество отверстий для циркуляции воздуха. Для монтажа материнской платы уже предусмотрены девять стоек, в комплекте дополнительно есть ещё три штуки.

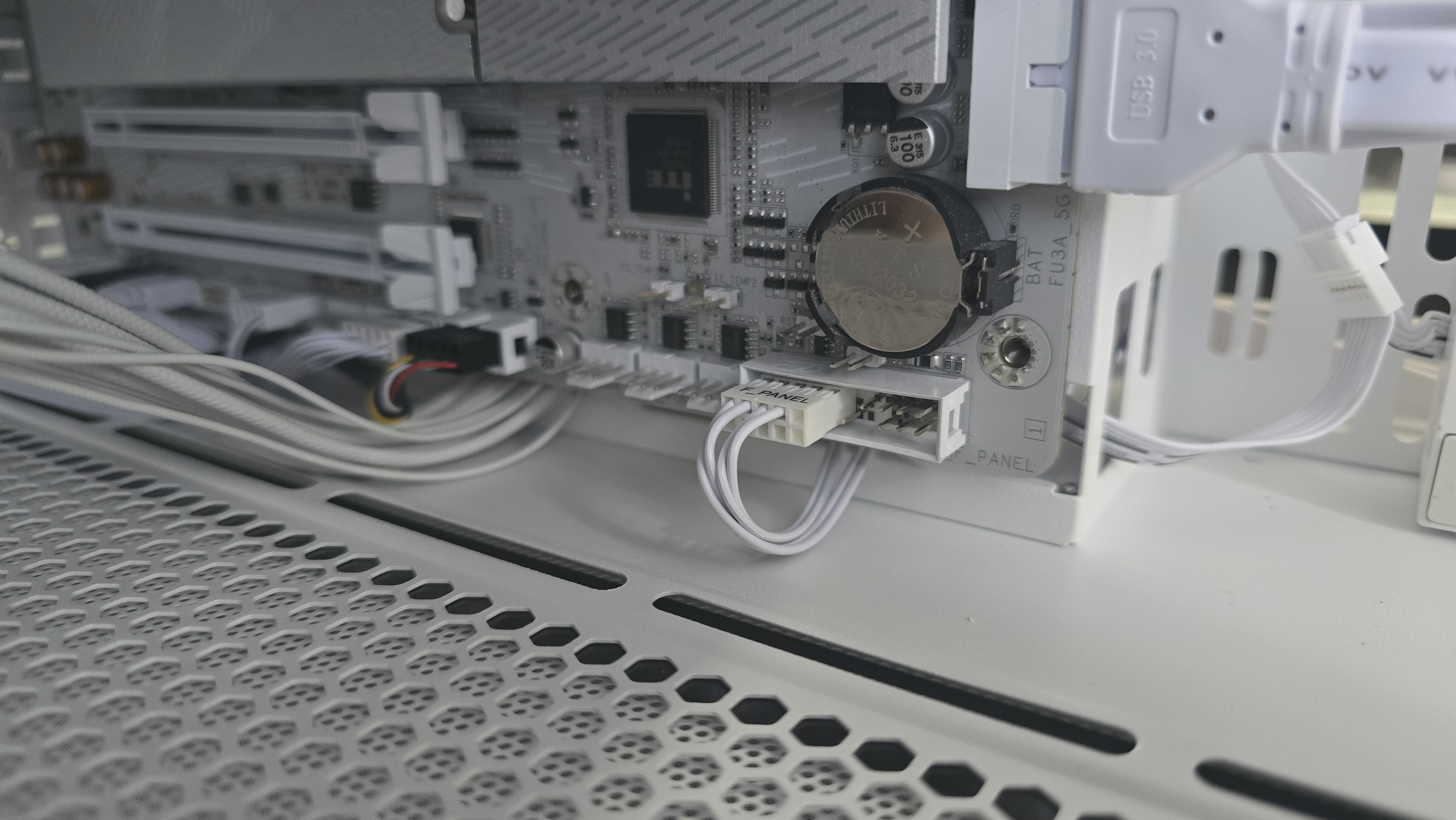

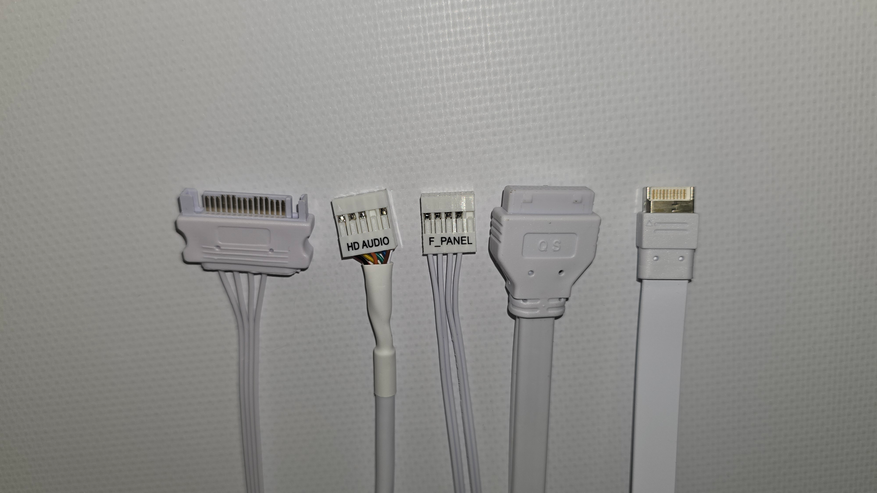

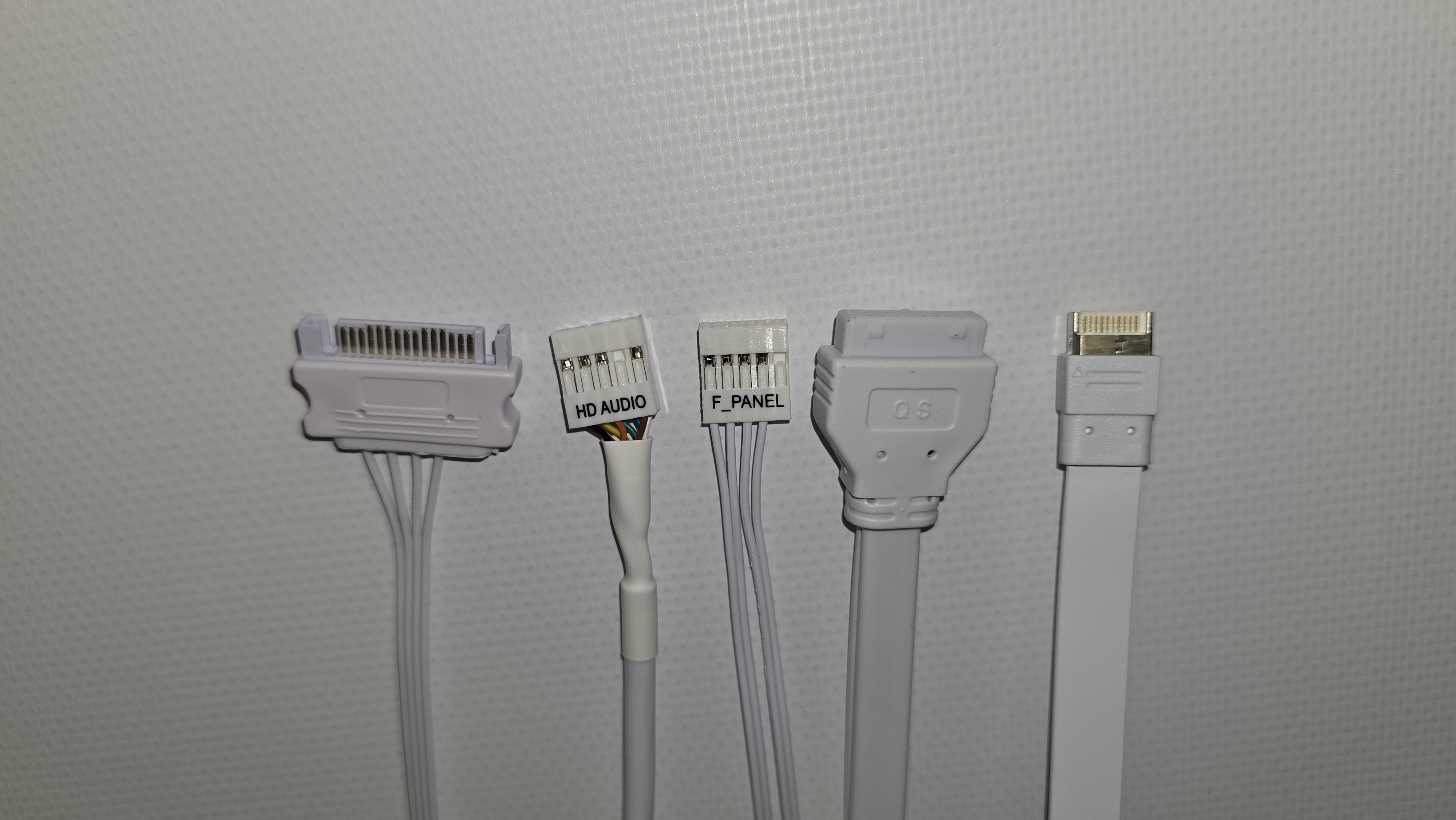

Кабели от фронтальной панели полностью в цвет корпуса, дополнительно производитель сделал общий коннектор для подключения панели (F_PANEL) и не придётся в с ними возиться при сборке.

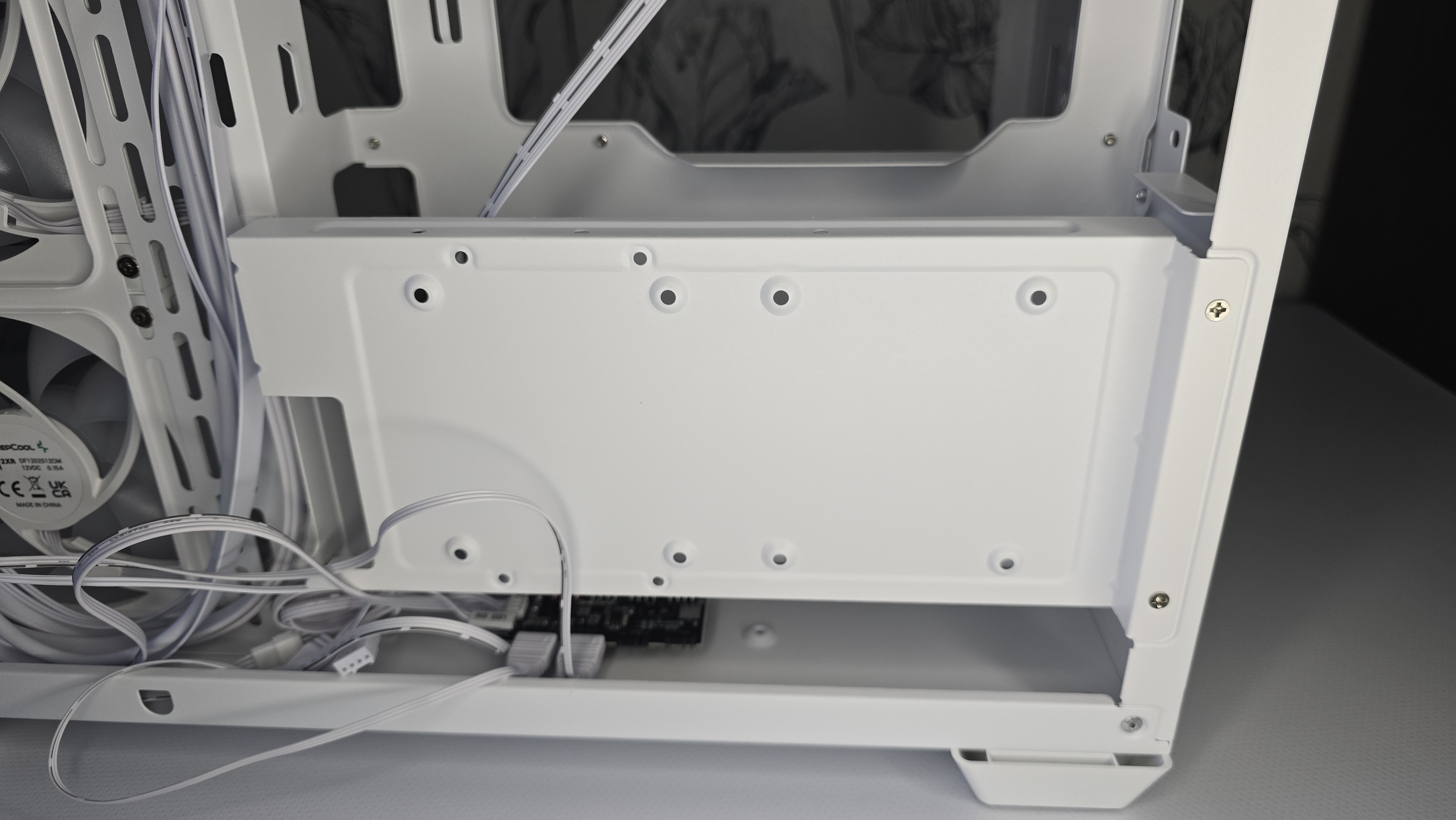

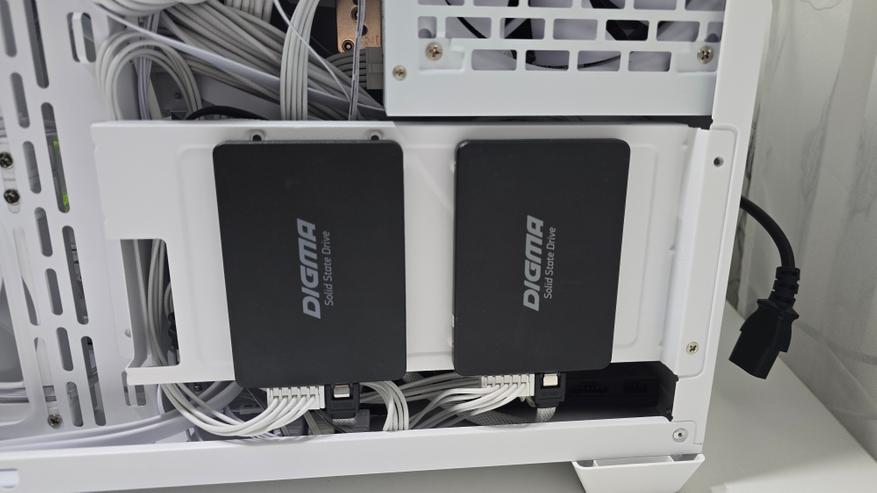

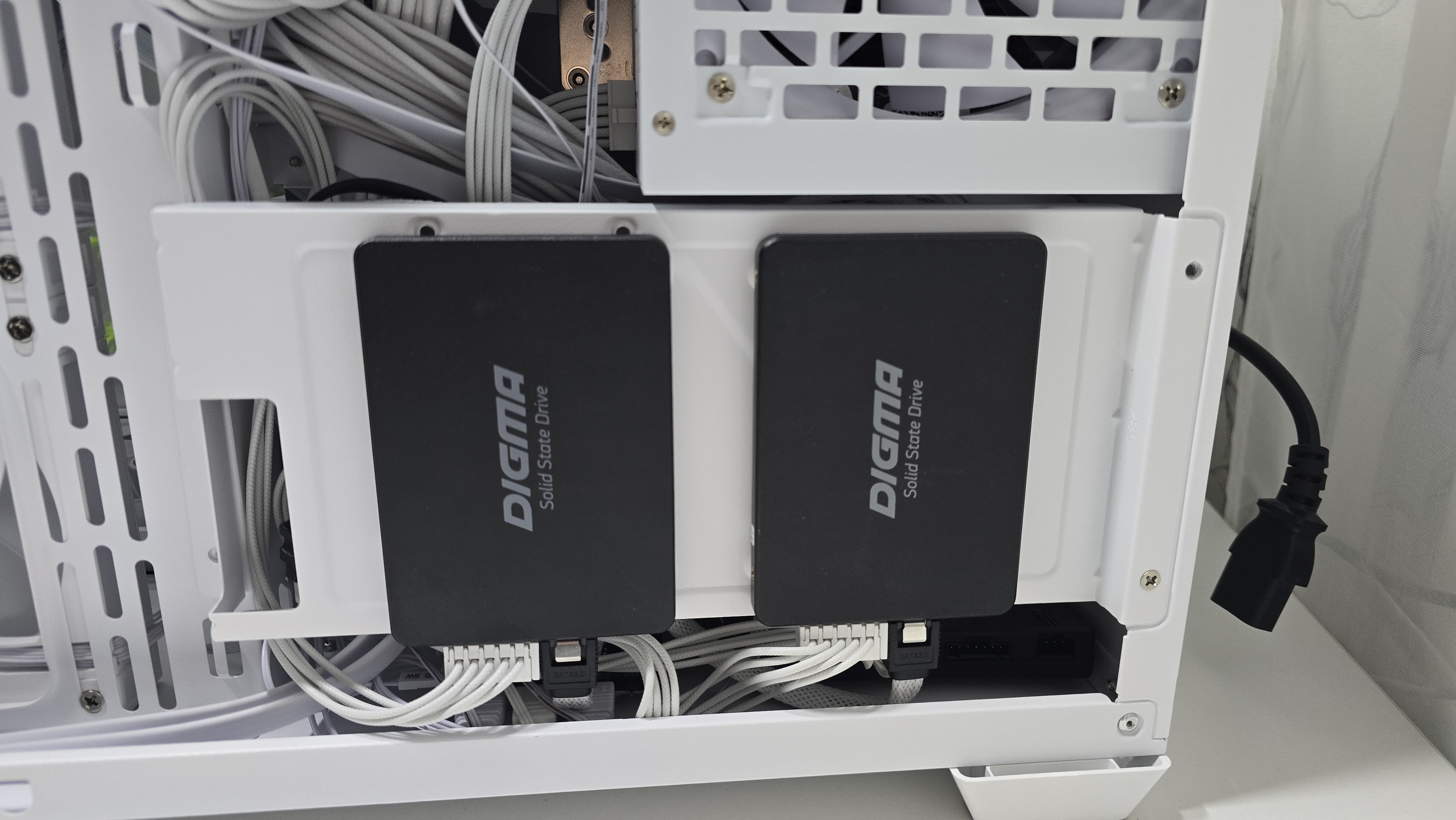

С обратной стороны под блоком питания расположена металлическая панель, закрепленная четырьмя болтами. К этой панели крепятся накопители формата 2.5 дюйма.

Комплектные вентиляторы

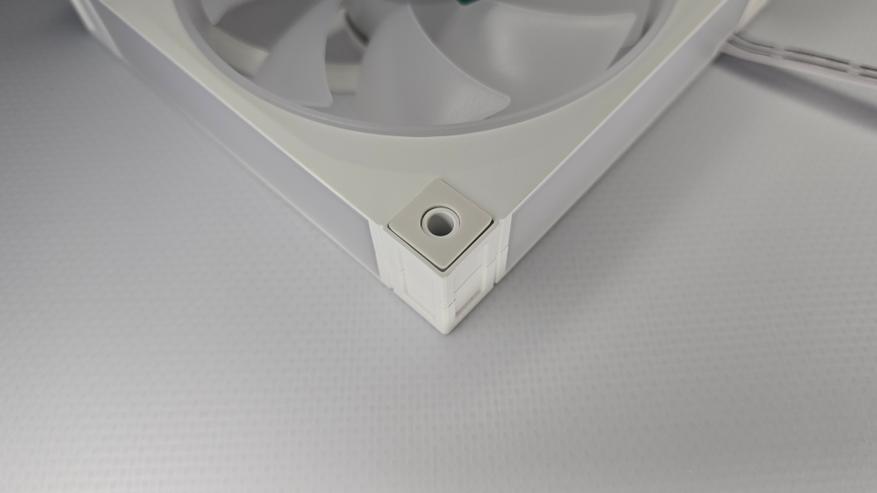

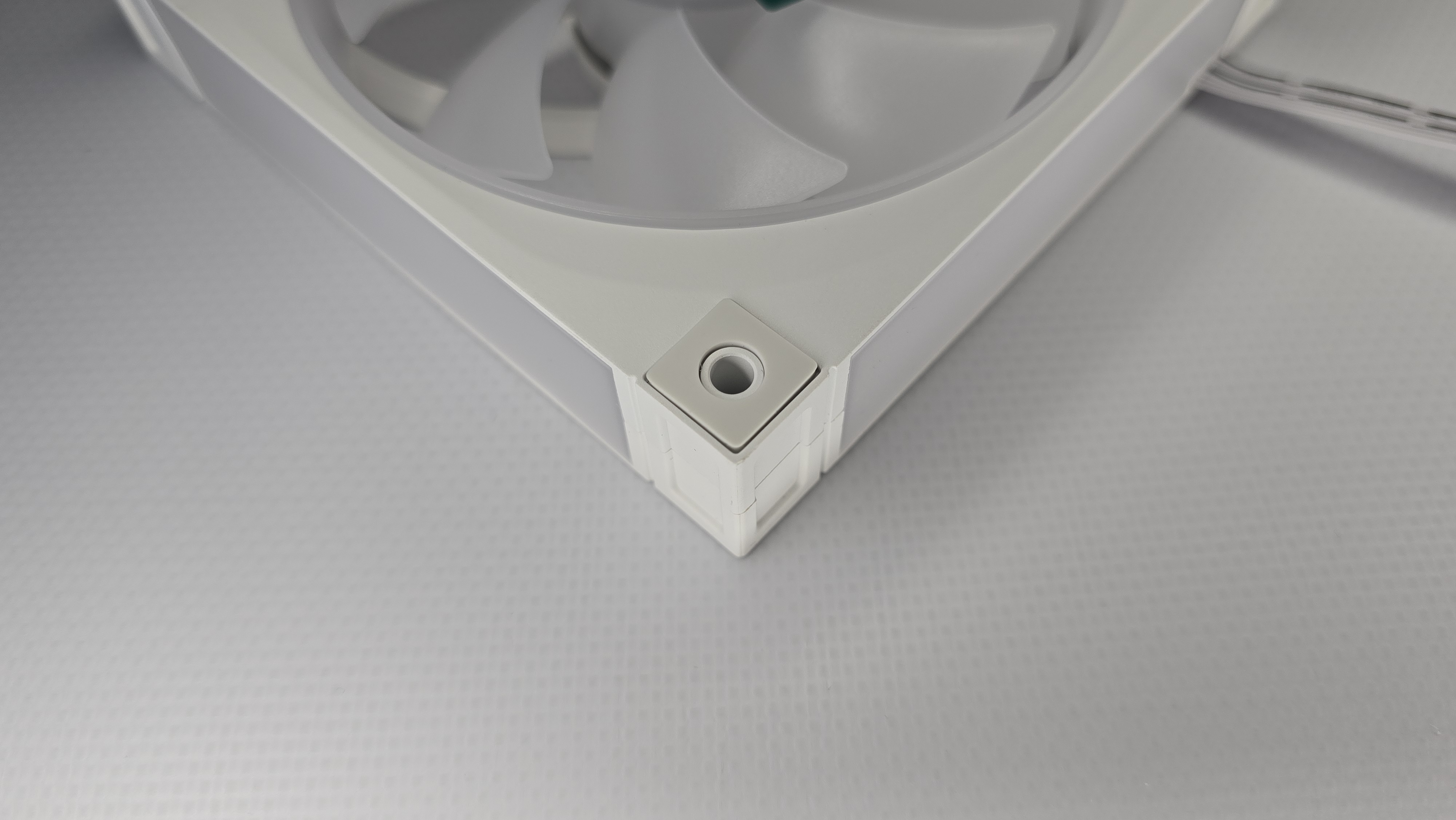

Производитель позаботился и уже заранее установил комплект вентиляторов по 120 мм; три из них реверсивные, которые установлены сбоку и задувают холодный воздух внутрь корпуса, и один классический, он выдувает разогретый воздух от процессора наружу. По углам установлены виброгасящие накладки.

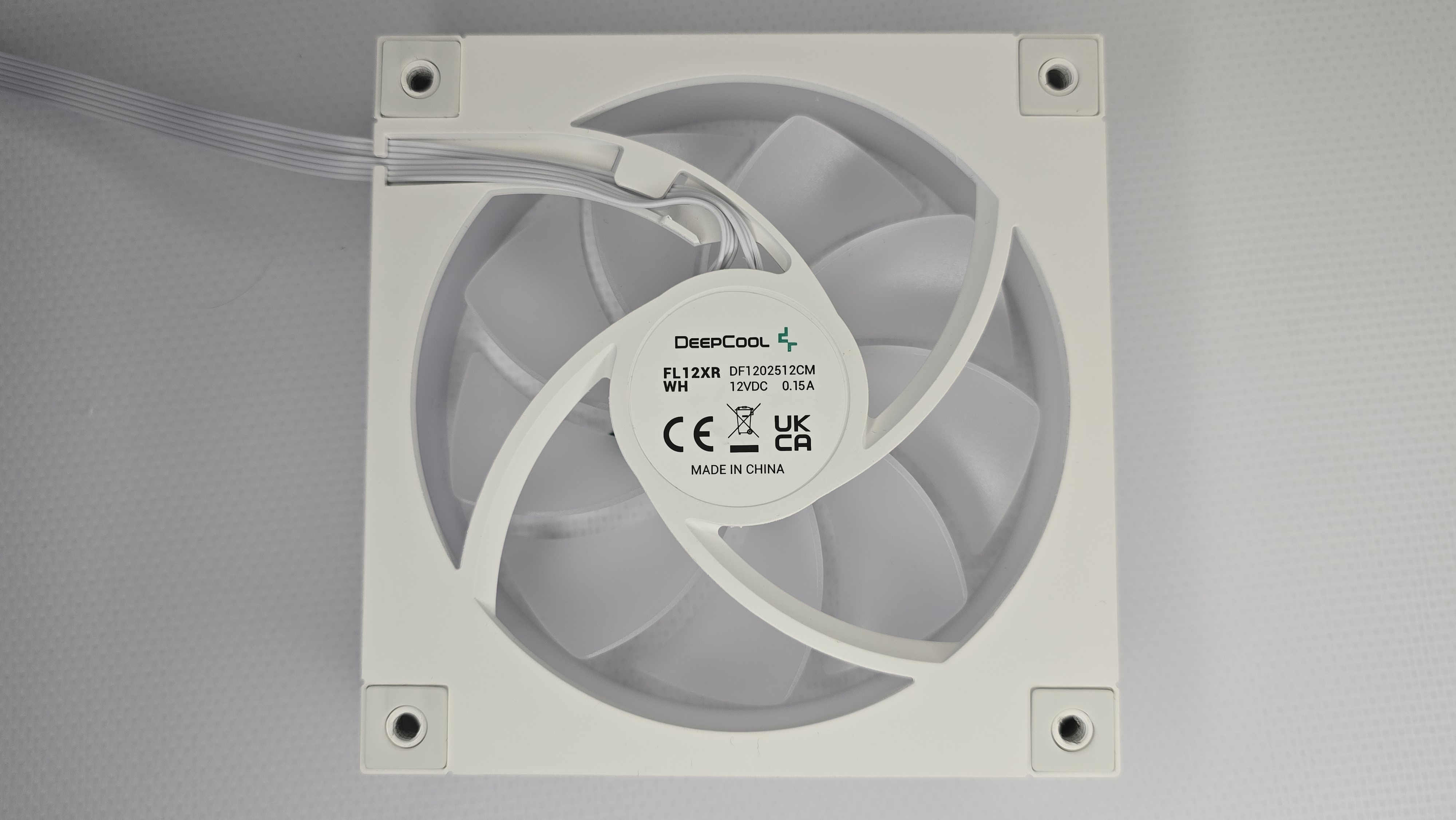

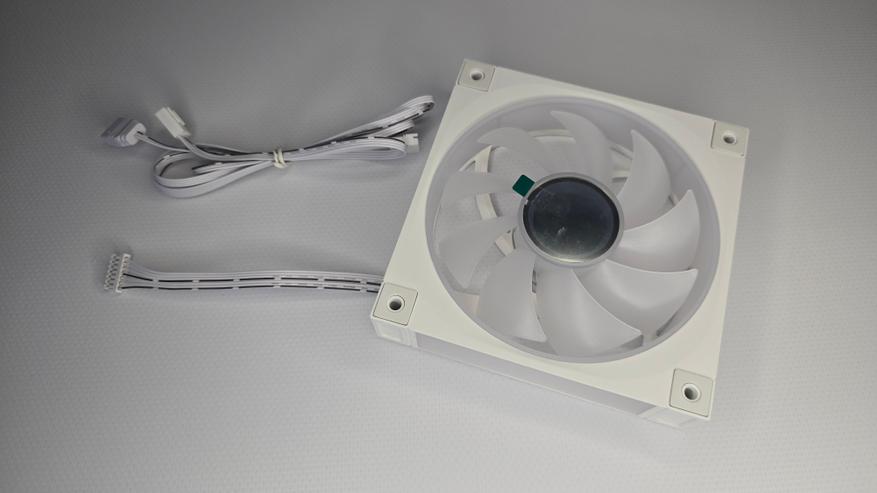

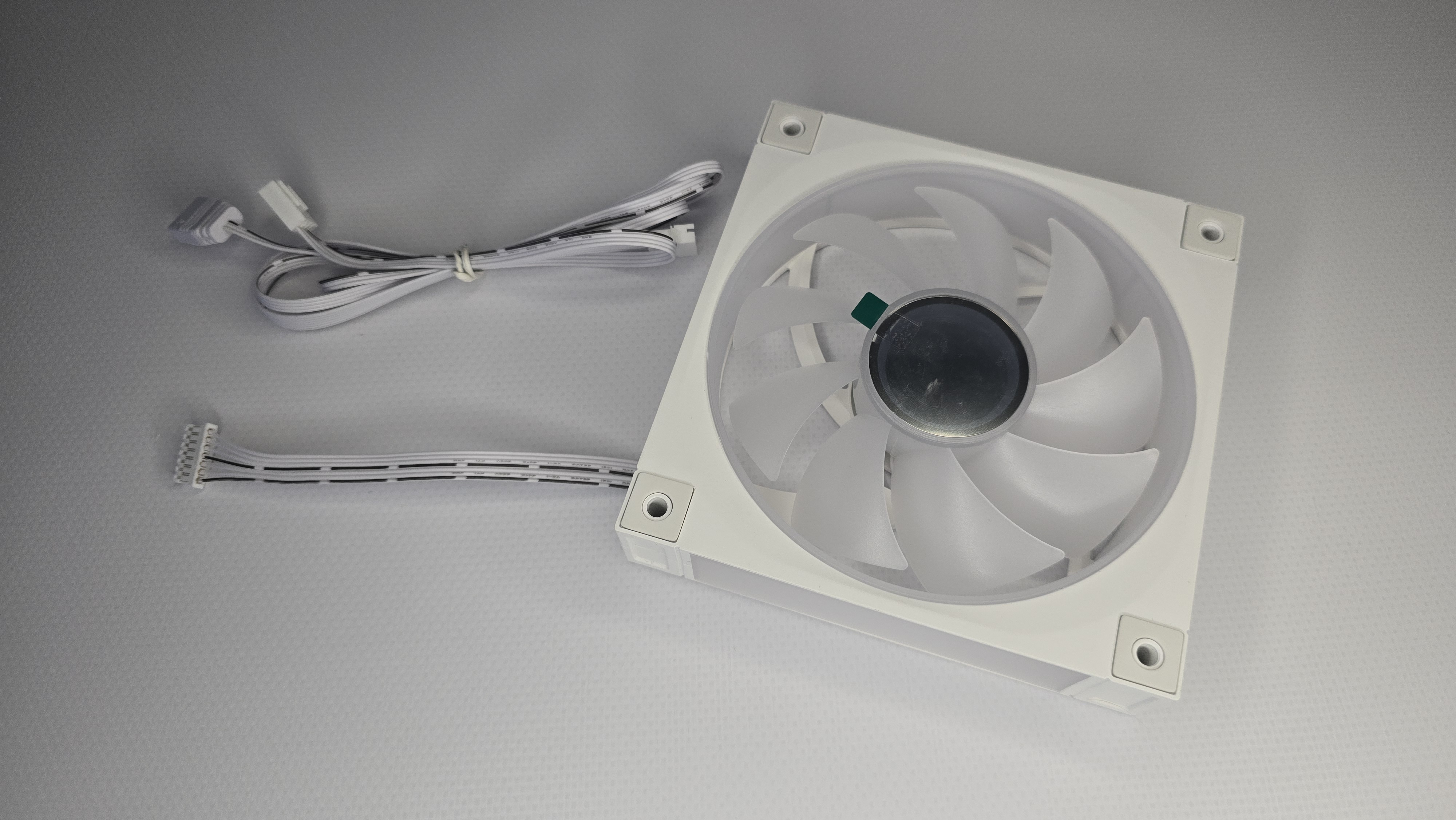

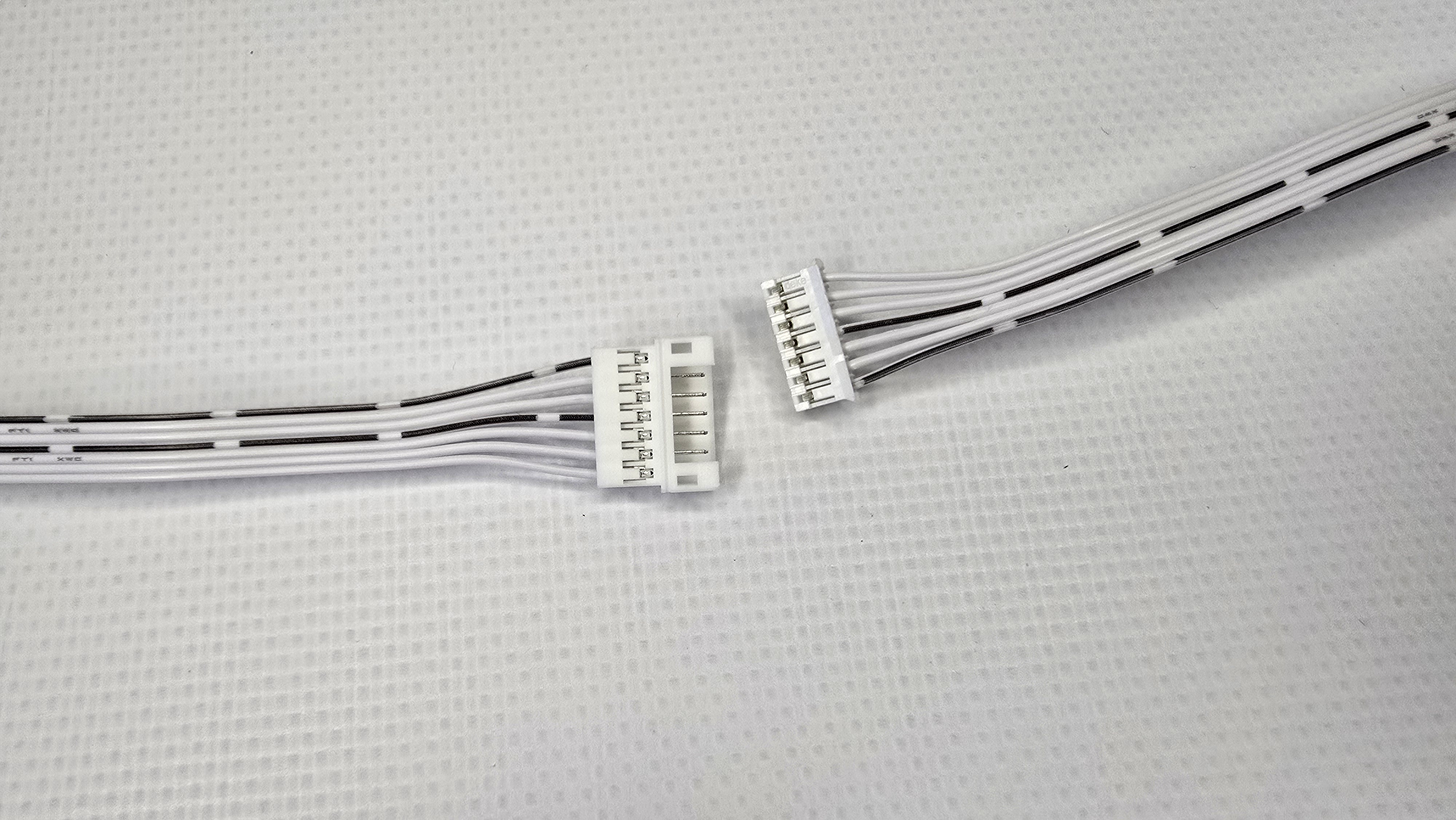

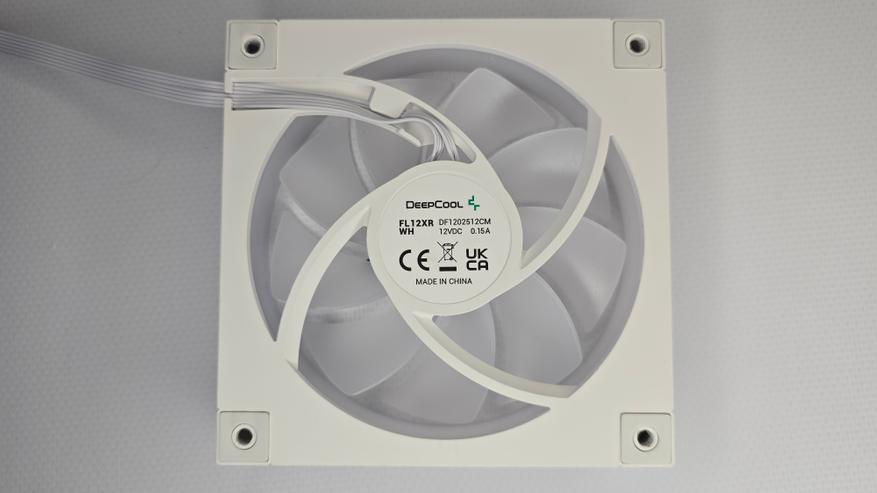

Вентиляторы FL12XR сделаны специально для этого корпуса, так как имеют особое подключение: вместо привычных коннекторов 4 pin и 5V 3 pin здесь один общий коннектор на 7 pin, который сразу отвечает за питание и подсветку. На самом деле, очень удобное решение.

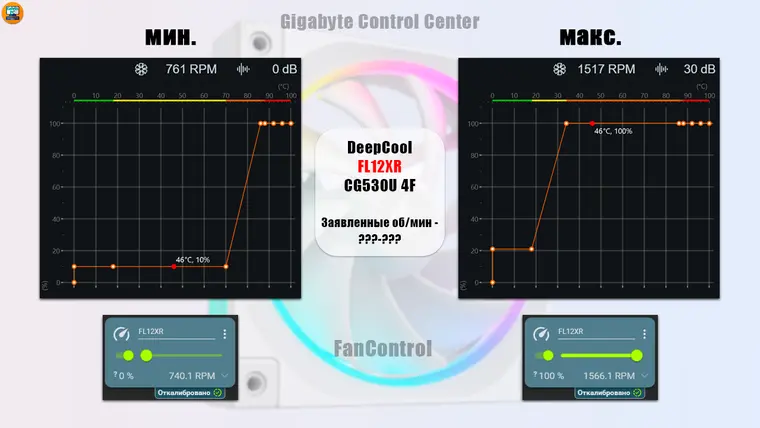

Информация об оборотах вентиляторов FL12XR нигде не представлена, но с помощью программ GCC и FanControl удалось выяснить, что:

• Минимальные: ~750 об/мин
• Максимальные: ~1500 об/мин

Подсветка вентиляторов

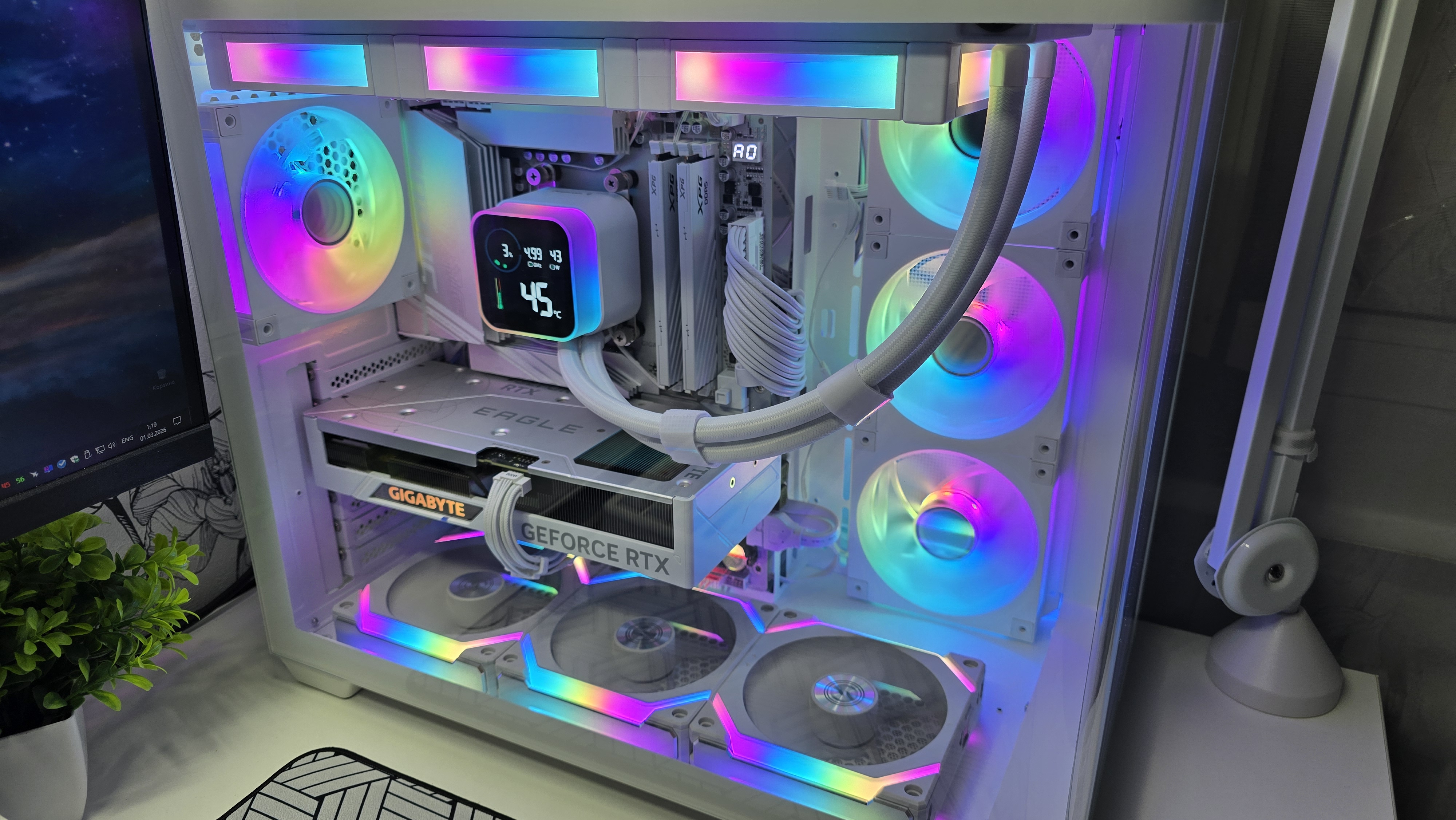

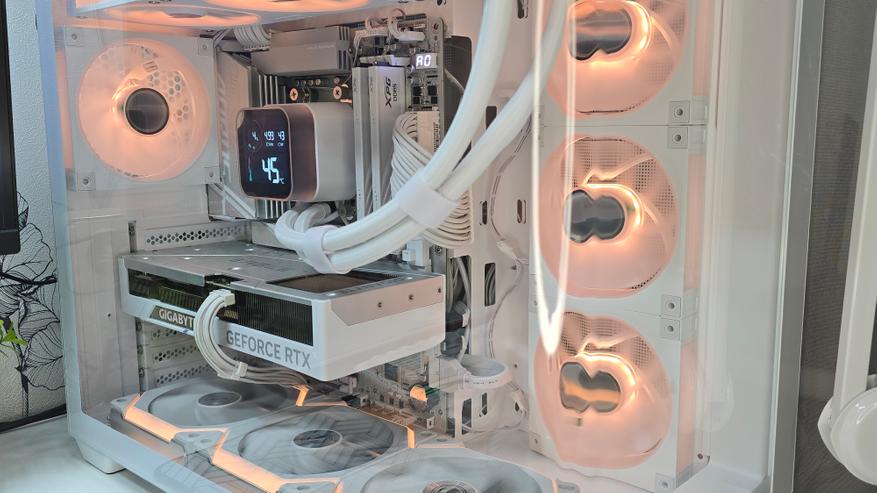

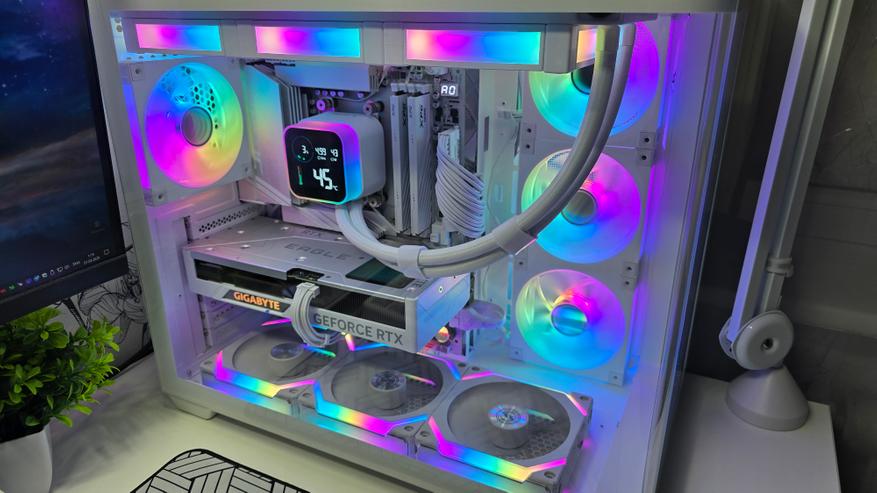

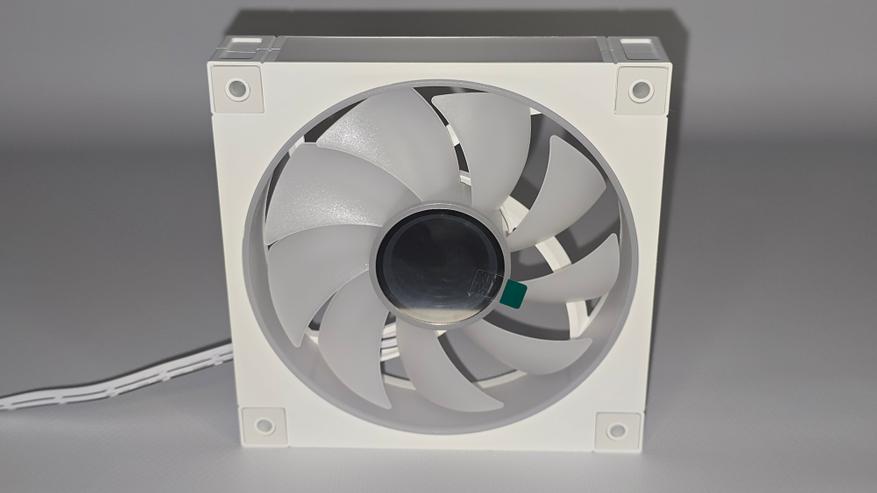

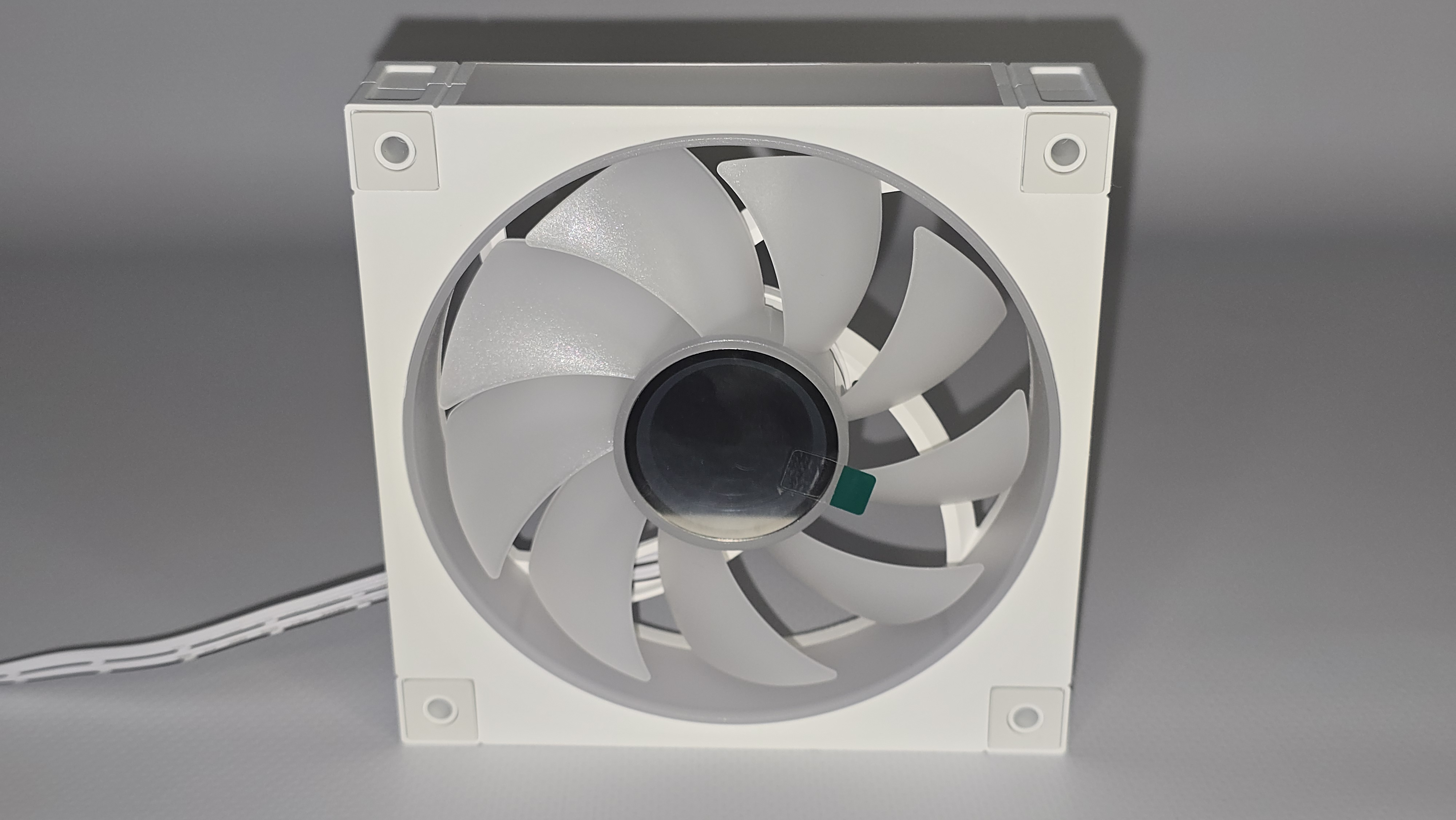

Модель вертушек: FL12XR WH с эффектом бесконечного зеркала посередине и полупрозрачными матовыми лопастями. На рёбрах вентилятора с 4-х сторон располагаются матовые кожухи, под которыми находится ARGB-подсветка. Дополнительно ещё подсвечивается область подшипника, а далее рассеивается по лопастям.

Хаб-контроллер

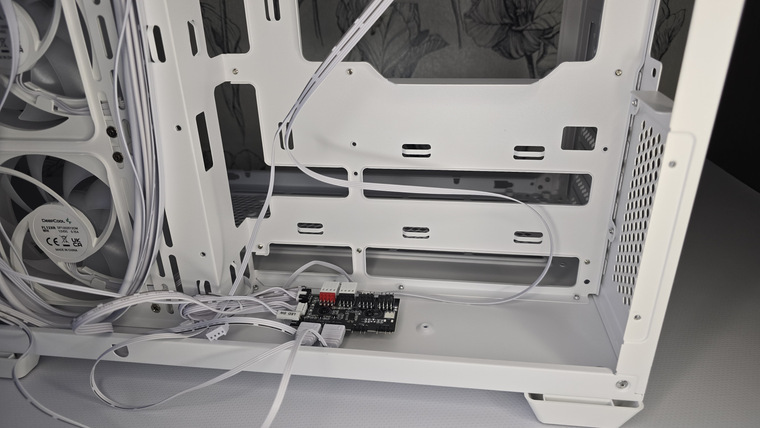

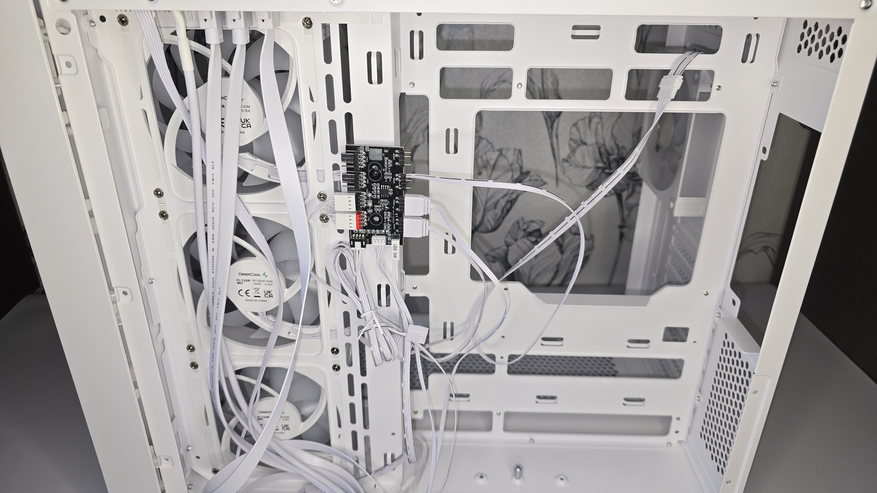

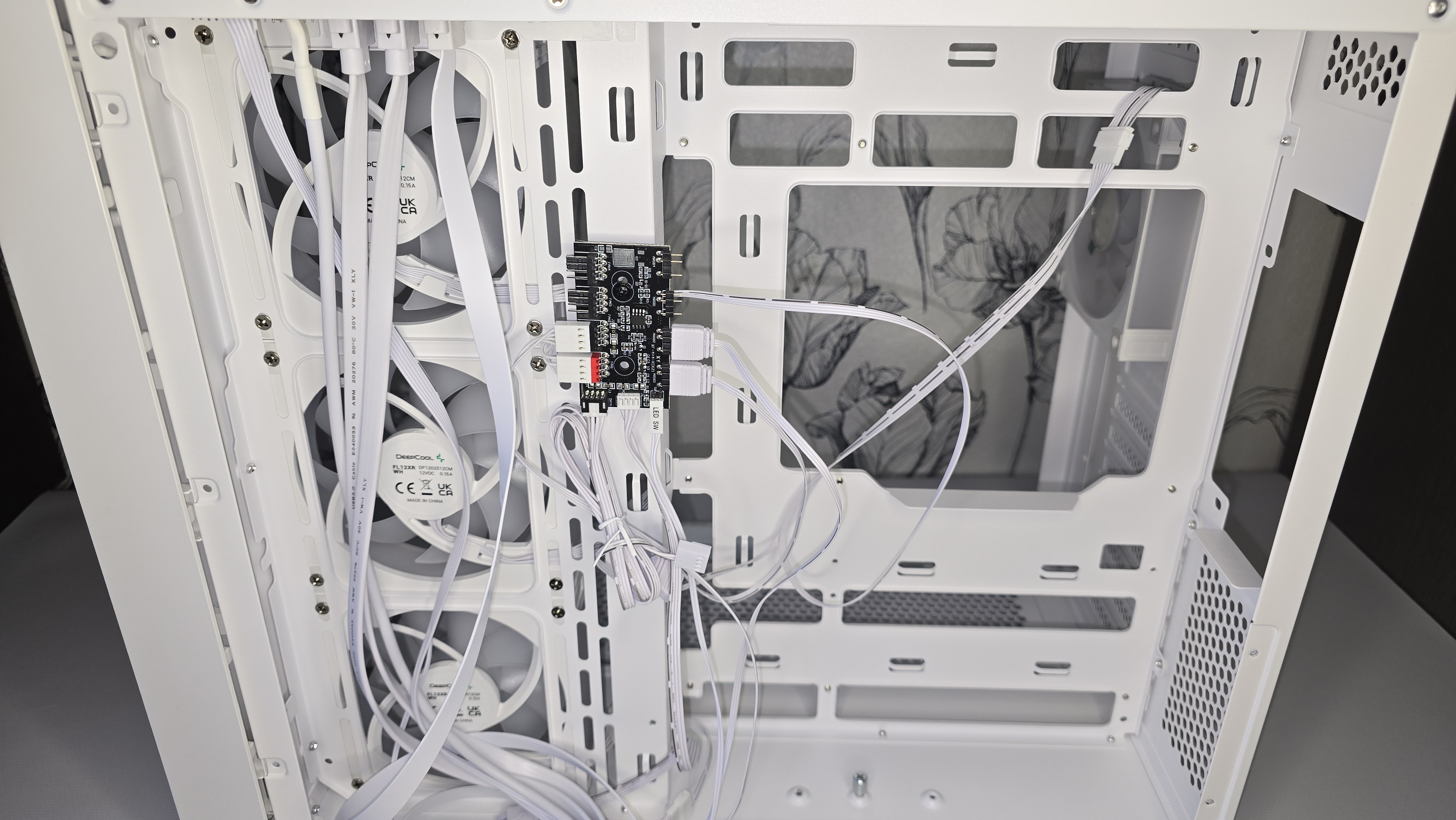

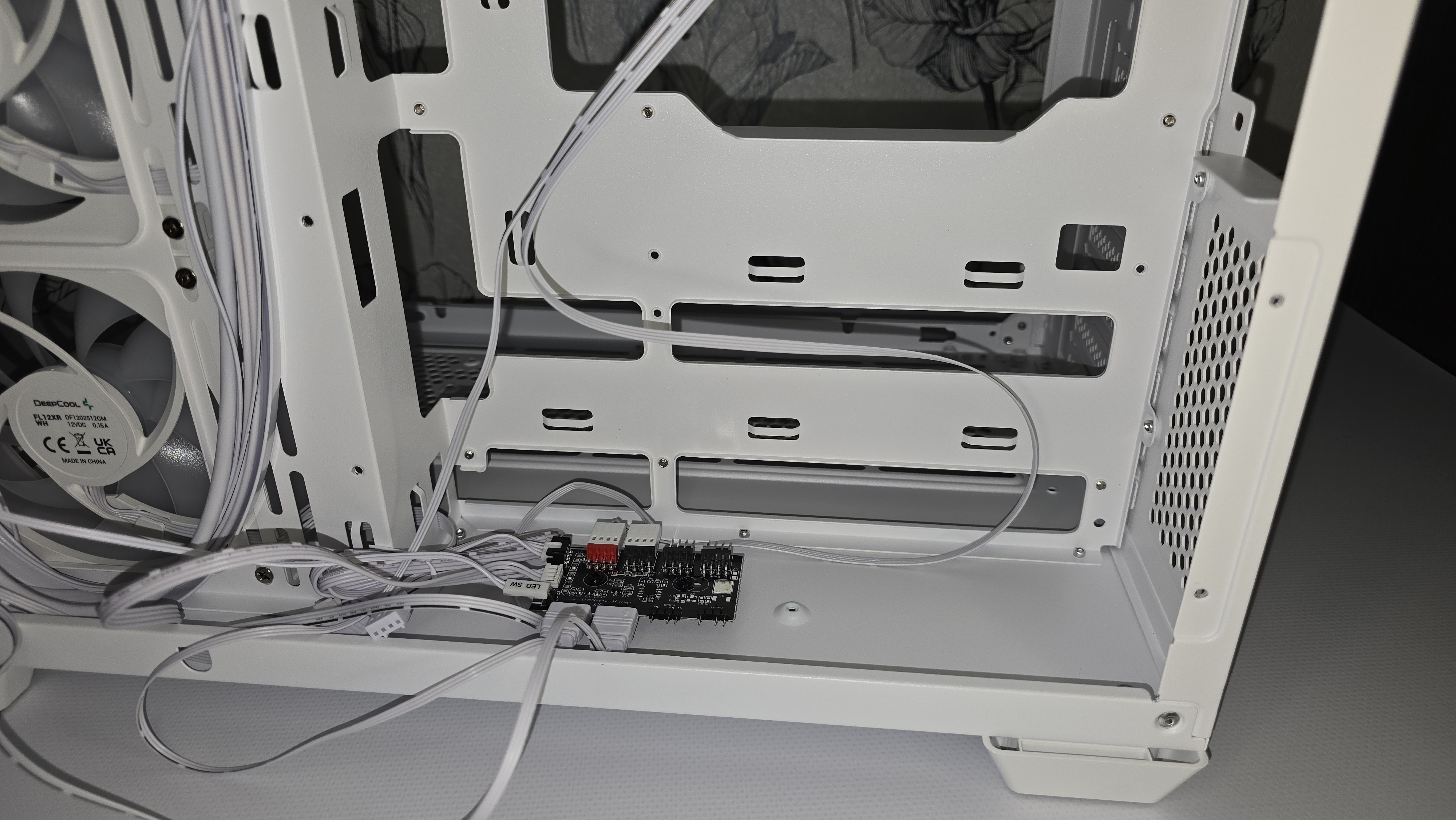

Для регулировки оборотов вентиляторов и их подсветки предусмотрен контроллер, который уже предустановлен в самом низу корпуса, и в него уже подключены все имеющиеся вентиляторы, так что малознающим людям возиться не придётся. Максимально в контроллер можно подключить до 4-х вентиляторов, но если у вентиляторов имеется собственный коннектор-удлинитель, то остальные вертушки можно запитать с помощью них.

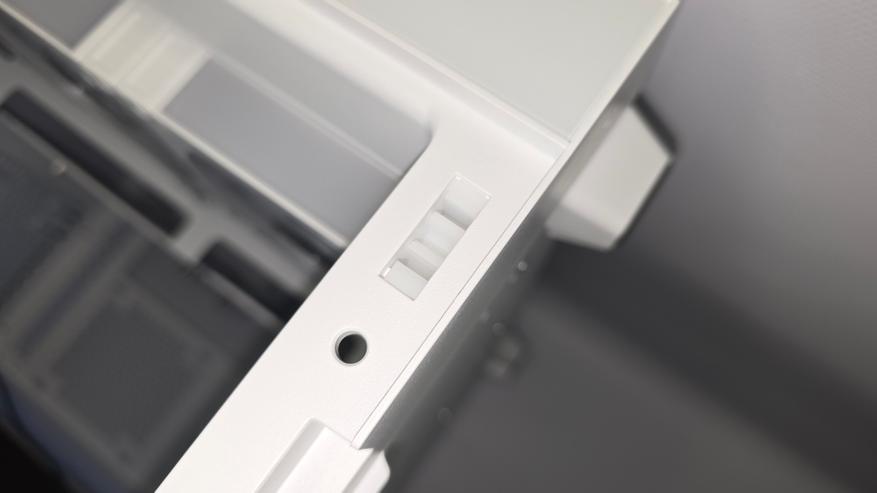

Если нижнее расположение хаба вам неудобно, то его можно переместить наверх, к боковым вентиляторам, там для этого имеются специальные отверстия.

Синхронизация вентиляторов через хаб

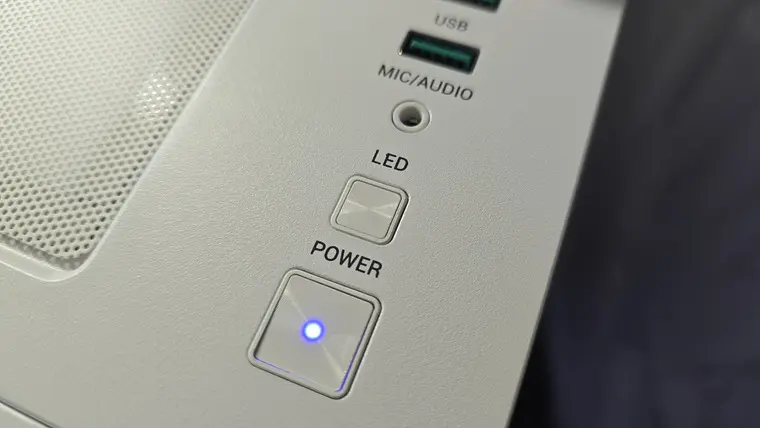

После того, как мы подключили все требуемые вентиляторы к хаб- контроллеру, следует выполнить их синхронизацию. Для этого следует удерживать нажатой кнопку «LED» на фронтальной панели корпуса в течение трёх-пяти секунд. По истечении этого времени, вентиляторы начнут мигать, сигнализируя о синхронизации с параметрами подсветки вашей материнской платы.

Предварительно требуется установить утилиту от вашей мат. платы (GGC, MSI Center, Polychrome и т. д.).

Выводы

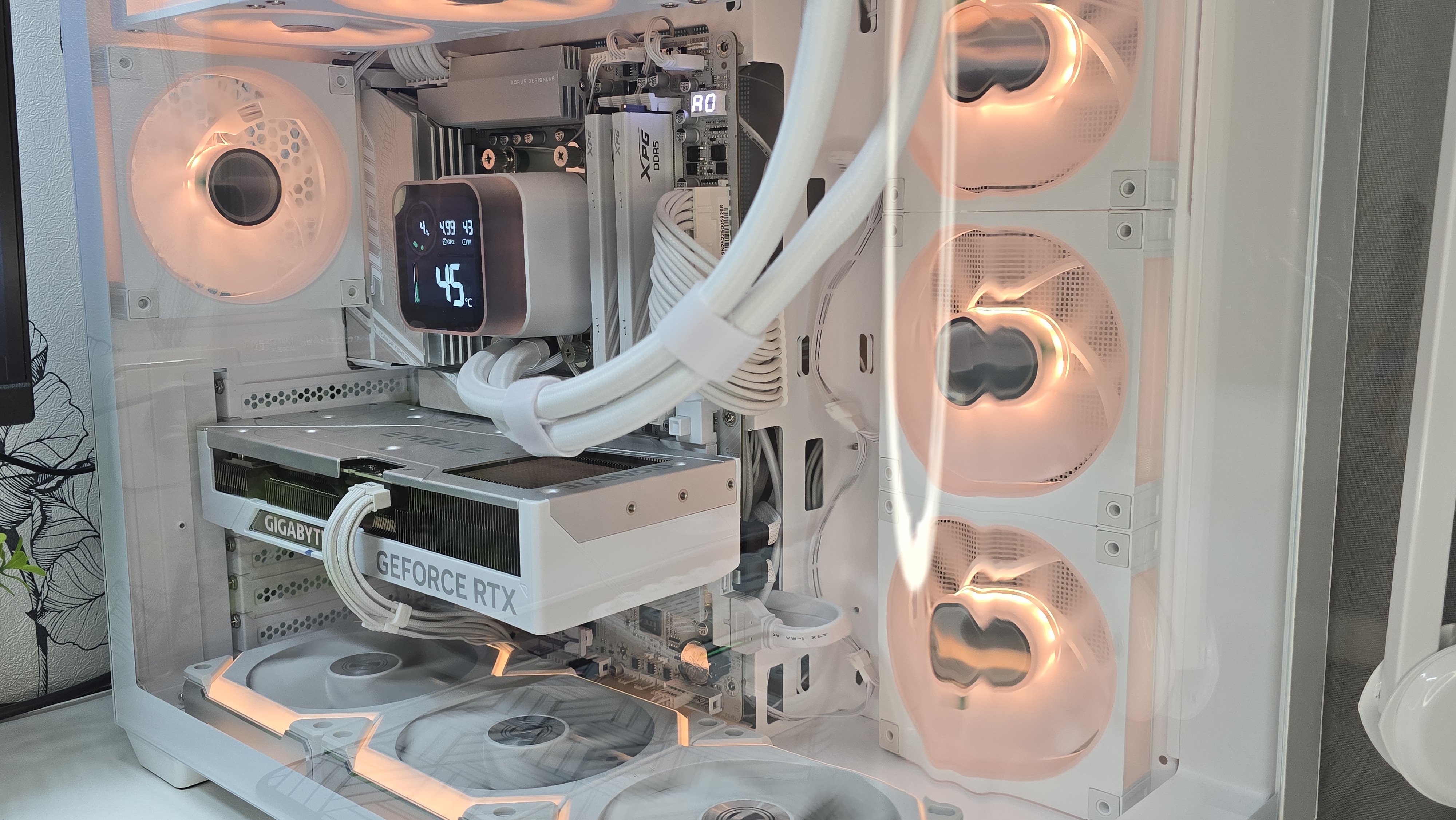

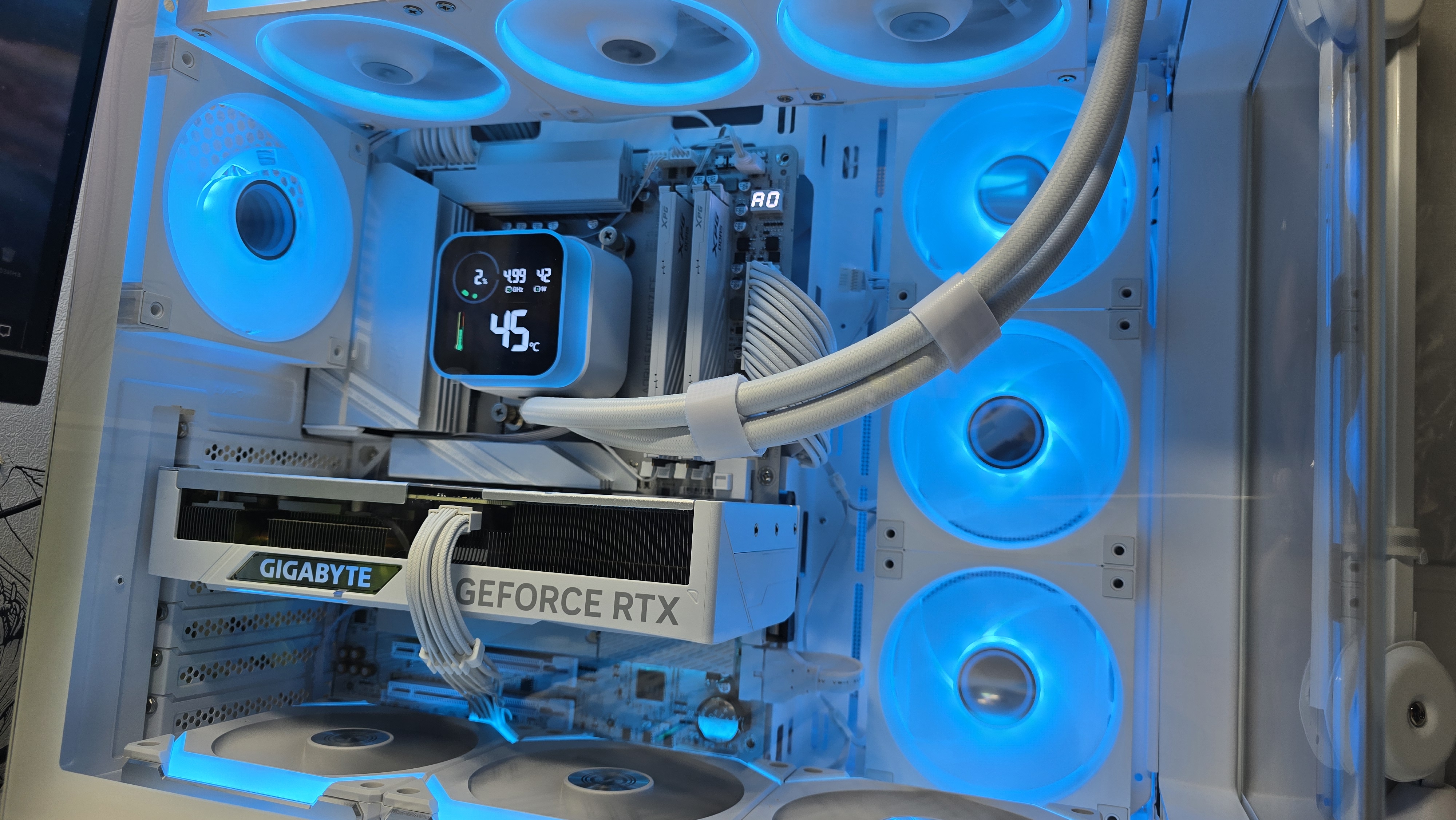

Я уже не первый год являюсь владельцем панорамных корпусов, но лишь впервые владею корпусом с изогнутым стеклом. Скажу, что смотрится это очень необычно и красиво по-своему, как будто ты реально смотришь в аквариум и видишь то самое небольшое искажение на углу. За основу этого шасси была взята ранняя модель корпуса CG530. В ней, разумеется, были свои минусы, и какая-то часть этих минусов в новом корпусе была исправлена, но, к сожалению, какую-то часть новая модель забрала с собой.

• Проблема, с которой я снова столкнулся — это слишком мало места под ATX плату. Прежде чем собирать корпус, рекомендуется сначала проложить все необходимые провода снизу и только потом устанавливайте саму плату в корпус.

• Проблема, которой страдают большинство корпусов, — это отсутствие фильтра в районе реверсивных вентиляторов на боковой стенке, да, это не критично, но лишним бы не было

Шасси CG530U 4F однозначно порадовал меня как в техническом, так и в визуальном плане. Особенно впечатлила смена подключения вентиляторов: вместо кучи проводов теперь используется единый разъём для питания и подсветки.
