Обзор микро-блока питания Hi-Link HLK-PM12 на 12 В 3 Вт

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Обзор | Корпуса, БП, ИБП, охлаждение, сетевые фильтры

Сегодняшний короткий пост посвящен компактному сетевому блоку питания на 12 В 0,25 А для питания маломощных потребителей в DIY проектах. Коробочка от Hi-Link размерами 35х21х15 мм выдает 12 В DC 3 Вт и даже чуть больше.

Технические характеристики

Блоки питания в таком исполнении есть на разное выходное постоянное напряжение: 3.3, 5, 9, 12 и 24 В. У меня с 220 на 12 В 3 Вт.

  • Тип: AC-DC импульсный блок питания
  • Входное напряжение: 85-264VAC/70-350VDC
  • Потребление без нагрузки: 0.1 Вт
  • Выходной ток: ≥250 мА и кратковременно ≥350 мА
  • Выходное напряжение: +12±0.2 В DC
  • Защиты: превышение тока, КЗ
  • Пульсации выходного напряжения: 70 мВ
  • Корпус: пластик (соответствует UL94V-0)
  • Стойкость изоляции: 3000VAC
  • Стандарты безопасности: UL1012, EN60950, UL60950
  • Температура использования: -25°C~+60°C

Внешний вид

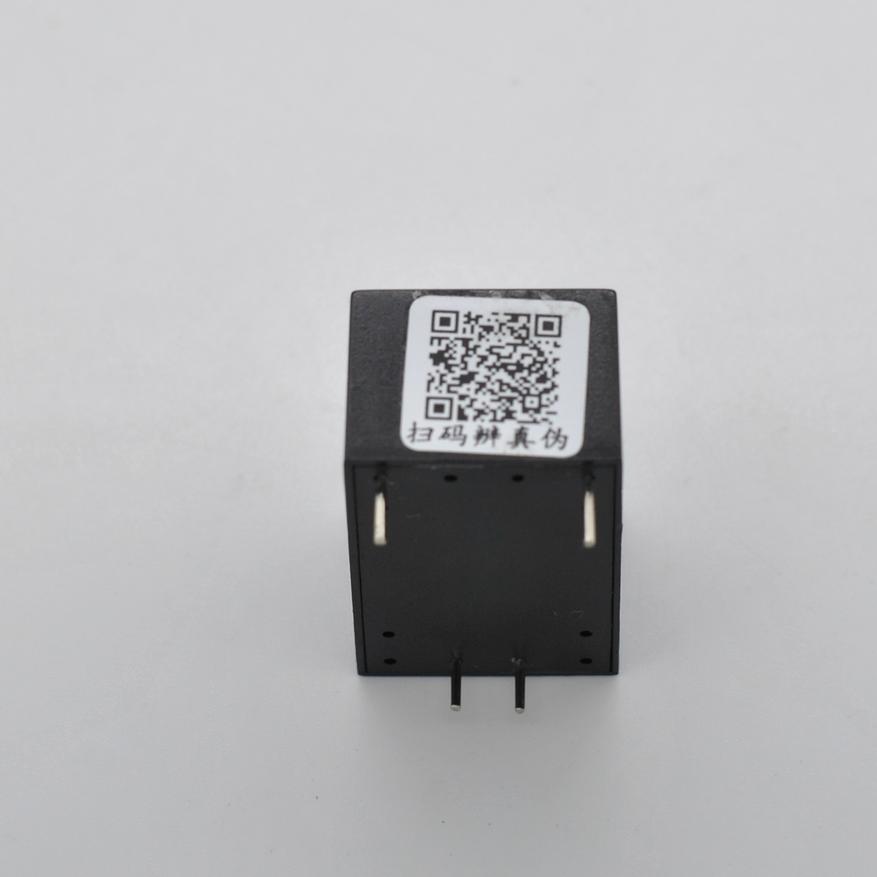

Блок питания HLK-PM12 выполнен в компактном пластиковом корпусе с выводами под пайку. Вся необходимая информация размещена на верхней грани. QR код с боку ведет на китайский сайт производителя с характеристиками.

Внутри примерно такая начинка. Плата и элементы под пластиковым корпусом залиты компаундом.

Производитель дает точные размеры для монтажа блока питания на печатную плату (на макетную ПП так же ставится без проблем):

Тесты

Подключаю Hi-Link HLK-PM12 напрямую к сети ~230 В. Напряжение холостого хода:

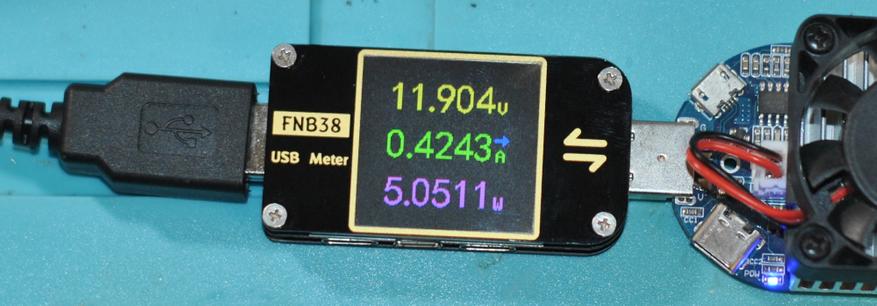

Для контроля тока использую USB тестер FNB38 и нагрузку до 4 А, а пульсации посмотрим простым осциллографом. Резкая просадка напряжения происходит только при превышения тока 0,5 А. Отключение при токе >1 А. При мощностях выше заявленных 3 Вт идет нагрев корпуса блока питания.

Схожая ситуация и с пульсациями напряжения, на 3 Вт они находятся в заявленном диапазоне и ниже, а при росте тока резко возрастают.

Заключение

По итогу можно сказать: удобные, практичные блоки, отвечающие заявленным параметрам. Такие компактные блоки активно применяют не только пользователи-самодельщики, но и китайские производители. Например, плата защиты акустики для усилителя от Aiyima использует HLK-PM12.

Купить тут Версия HLK-5PM12 чуть мощнее на 12 В 5 Вт.

Другие материалы по блокам питания:

Спасибо за внимание. Удачных покупок!

Автор не входит в состав редакции iXBT.com (подробнее »)
Об авторе
Для связи bdos@rambler.ru

14 комментариев

n
Вы когда пишете про стандарты безопасности хотя бы в кавычки берите. ПУЭ до 1000 в (номер пункта менялся между редакциями)
4.1.14. Между неподвижно укрепленными неизолированными токоведущими частями разной полярности, а также между ними и неизолированными нетоковедущими металлическими частями должны быть обеспечены расстояния не менее: 20 мм по поверхности изоляции и 12 мм по воздуху.
Теперь на это китайское поделие поглядите (как сделан AC ввод) и сделайте вывод, можно это использовать или нет. Потом с любым фирменным блоком питания сравните.
bdos
Вы когда пишете про стандарты безопасности

Я пишу их по данным производителя.
n
Ну так вы же напряжения, пульсации и т.п. проверяете. Потому что все прекрасно понимают, что таким производителям верить нельзя. Ну вот и здесь то же самое. Тут или надо реально проверять на соответствие стандарту, или вообще не писать про него.
C
Спасибо за обзор со вскрытием и лабораторной работой по измерению параметров.
Обычный импульсный блок сверхмалой стоимости, спасибо хоть Y-конденсатор между обмотками поставили. А могли бы и ещё больше удешевить :-)
Кстати, не лишним было бы указать, какая микросхема ШИМ-контроллера установлена.
A
Честно говоря, стоит подумать, а может зря они его поставили, учитывая цену и качество. Заземление-то не факт, что в наличии…
C
Заземление тут совершенно не при чём.
V
Нафига козе баян, когда можно свободно Mean Well купить?
C
Авторы статей не читают комментарии и на вопросы не отвечают. Очень жаль. Эдакий «fire and forget».
bdos
Вопросы по делу были? Фото разборки были для примера, не мой экземпляр.
C
Были. Читайте внимательно: «не лишним было бы указать, какая микросхема ШИМ-контроллера установлена».
И не надо так бурно реагировать.
C
Так вскройте СВОЙ экземпляр и посмотрите. Обзор не полон без указания самого главного в этом устройстве.
bdos
Не надо так бурно реагировать. Мой экземпляр установлен в изделие и уже работает.
