Обзор корпуса Jonsbo C5 Silver

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com (подробнее »)
| Обзор | Корпуса, БП, ИБП, корпусное охлаждение, сетевые фильтры

Jonsbo – компания, работающая в направлениях производства корпусов и систем охлаждения, а также дополнительных серий аксессуаров для компьютера. Главное отличие компании перед конкурентами — отказ от окрашенной стали в пользу использования сочетания анодированного алюминия с закаленным стеклом. На обзоре Jonsbo C5 в цвете Silver — необработанный анодированный алюминий. Корпус относится к Midi tower и рассчитан на установку: ITX, M-ATX, ATX материнских плат для сборки компактных систем.

Характеристики

Типоразмер:

Mid-Tower

Форм-фактор:

ATX, mATX, Mini-ITX

Интерфейсы:

2 x USB 3.0 / 1 x Audio / 1 x Mic

Максимальная высота кулера:

170 мм

Максимальная длина видеокарты:

280 мм

Материал корпуса:

Сплав алюминия-магния, закаленное стекло

Боковая стенка:

Стекло

Лицевая стенка:

Алюминий

Число внутренних отсеков 3,5":

4

Число отсеков 2,5":

2

Максимальная длина блока питания:

250 мм

Система охлаждения:

спереди: 2*120мм или 2*140мм; задняя часть: 1*120мм; низ:1*120мм

Расположение блока питания:

Нижнее

Цвет корпуса:

черный

Ширина:

360 мм

Высота:

439 мм

Глубина:

218 мм

Вес:

5,3 кг

Упаковка

Корпус упакован в коробку из плотного переработанного картона. Для оформления используются черно белые изображения корпуса и элементов с кратким описанием характеристик.

Переходим к распаковке: внутри корпус упакован в двойную защиту. Два держателя из вспененного полиэтилена по бокам и полиэтиленовый мешок от царапин поверх всего корпуса.

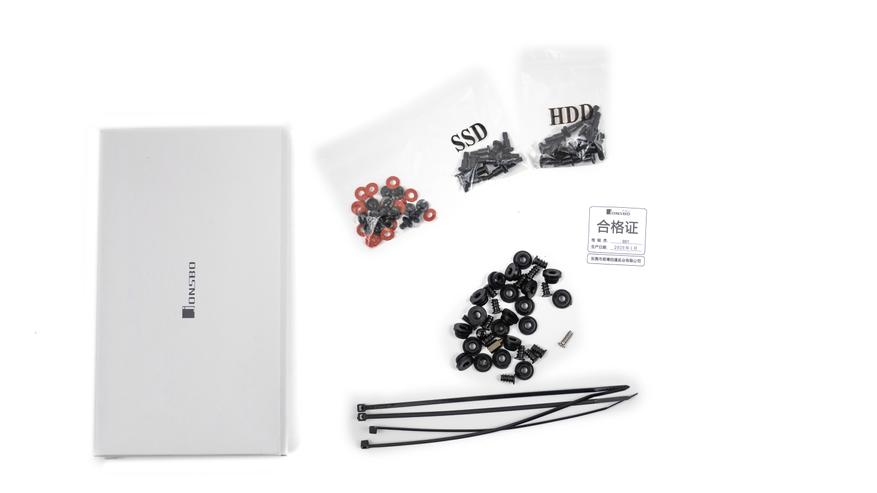

Комплектация

 Для достаточно невысокой цены Jonsbo не пожалели винтов. Помимо винтов для сборки корпуса и дополнительных винтов на случай потери, комплектация включает винты для вентиляторов.

Комплект поставки:

  • 12 винтов для SSD 2.5
  • 16 винтов для HDD 3.5
  • 13 винтов для блока питания
  • 13 винтов для вентиляторов
  • 2 винта для алюминиевого каркаса
  • 20 антивибрационных прокладок для накопителей
  • 1 винт для материнской платы
  • 13 шайб
  • 4 стяжки для укладки кабелей

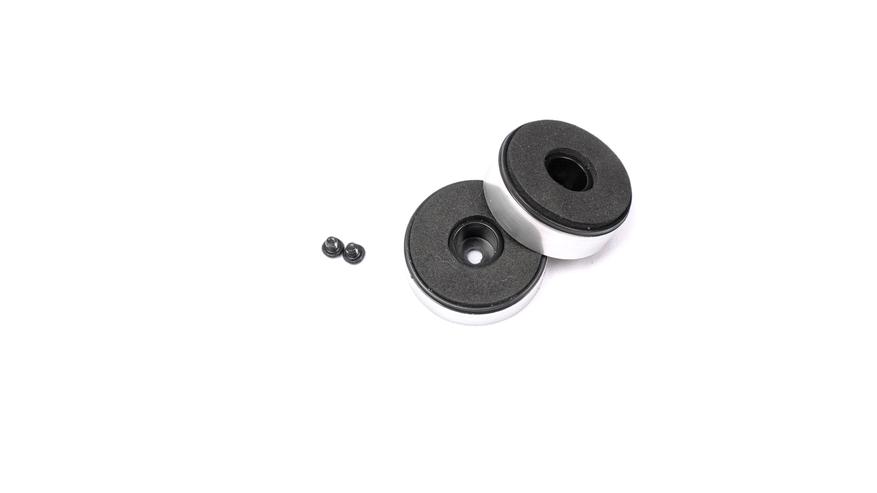

  • 2 антивибрационные прокладки

Внешний вид снаружи

Размеры корпуса 218мм (Глубина)×360мм(ширина)×439мм(высота), корпус относительно компактный с шириной, сравнимой с micro-atx корпусами. В ширину и глубину корпус копирует Jonsbo C3 plus Silver, рассчитанный на установку micro-atx или itx плат.

 Помимо размеров, дизайн корпуса не отличается от модели C3 PLUS. За основу используется черный каркас, поверх которого закреплен алюминиевый кожух Г-образной формы со ступенчатым резким переходом.

Передняя и верхняя панель выполнены из сплошного листа анодированного алюминия с фактурной обработкой под царапины, без дополнительных отверстий для крепления охлаждения или прорезей.

Правая боковая стенка из анодированного алюминия с фактурной обработкой закреплена на четырех винтах.

Левая боковая стенка из закалённого стекла к корпусу прикручивается на четыре винта с накатанной головкой.

Кнопки включения и интерфейсов подключения расположены сбоку лицевой грани.

Они включают в себя:

  • Кнопку включения
  • 2 порта USB 3.0
  • 5 audio jack для наушников
  • 5 audio jack для микрофона

Кнопка перезагрузки отсутствует, дополнительных портов, например USB type-c, нет.

Задняя часть стальная, стандартной формы.

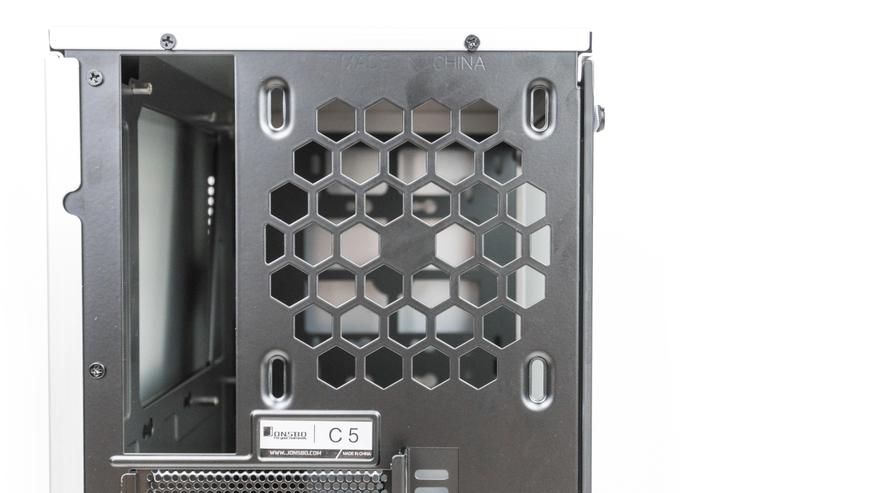

Сверху имеется прорезь для материнской платы, а также прорези в виде сот с креплением для 120 мм вентилятора с возможностью немного сместить положение вентилятора.

Ниже — классические 7 вырезов для плат расширения с многоразовыми пластинами. Сбоку от них крышка, скрывающая торчащую часть PCI плат расширения. Возможность установки видеокарты вертикально отсутствует.

В самом низу блок питания со съемной пластиной для установки в двух положениях: сбоку со стороны боковой панели или напрямую — с задней крышки.

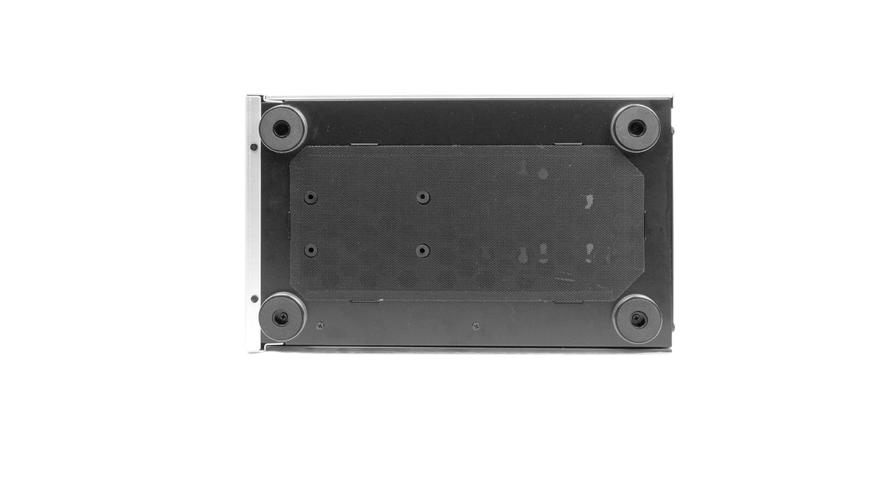

Корпуса стоит на четырех ножках с прорезиненным основанием высотой 1.5 см.

Большая часть основания закрыта пылевым фильтром на магнитах, скрывающем массивные сотообразные прорези для потока воздуха. В прорезях есть дополнительные прокладки для установки 2.5 или 3.5 накопителя.

Исходя из инструкции, на основание дополнительно можно установить один 120мм вентилятор, теоретически можно поместить два вентилятора, если убрать крепления для накопителя.

Интерьер

Внутренняя компоновка корпуса компактная, со всеми вытекающими плюсами и минусами. Посадочное место для материнской платы рассчитано на платы, размером от ITX до ATX, исключаются материнские платы EATX размера. E-ATX платы, спроектированные в ширину, теоретически тоже влезут, но без возможности установки жидкостного охлаждения на переднюю стенку и с вытекающими проблемами при укладке кабелей.

На кабель менеджменте материнской платы можно остановиться отдельно. Корпус основан на jonsbo c3 plus, который проектировался для MicroATX. В компоновке это ощущается в маленьком пространстве, рассчитанном на крупные комплектующие. Проблема возникает при сборке для удобной прокладки кабелей сверху и снизу материнской платы – для этого остается примерно по 2 сантиметра. Перед установкой материнской платы лучше заранее продеть все кабели. Справа от материнской платы имеются три прорези для прокладки кабелей без дополнительных резиновых вставок, но с обработкой во избежание царапин и порезов.

Размеры элементов корпуса позволяют установить видеокарту шириной до 300 мм и процессорный кулер глубиной до 170мм. Чуть правее съемная стенка для системы жидкостного охлаждения размером 240мм или 280мм или для установки вентиляторов аналогичного размера. Закреплена стенка на четыре винта — по 2 с каждой из сторон. Помимо функции крепления вентиляторов, стенку можно использовать, как крепление для двух накопителей размера 3.5 или двух 2.5 накопителей.

Под основной частью кожух, на всю ширину корпуса скрывающий блок питания, а также кабели и место для установки вентиляторов или накопителей. Лицевая часть кожуха с выдавленными сотами, подобными перфорации сот на задней панели и основании. Такое оформление необычно выглядит, улучшает потоки воздуха и пропускает свет подсветки вентиляторов и блока питания.

На верхней части кожуха, в левой части, — отверстия для установки двух 2.5 накопителей или одного 3.5 накопителя. Правее от отверстий накопителя еще одно крепление — для 120 мм вентилятора для потока воздуха снизу.

Рассмотрим корпус с обратной стороны, убрав боковую панель.

В месте перфорации прорезей внутренней части корпуса находится магнитный пылевой фильтр, собирающий основную пыль.

Правее от прорезей, за лотком материнской платы, имеются отверстия для двух 2.5 накопителей, еще одно крепление для 3.5 накопителя предусмотрено на основании под кожухом. Суммарно, если потребуется, можно поставить шесть 2.5 + один 3.5 накопителей; оптимальные три 2.5 накопителя и три 3.5 накопителя; четыре 3.5 накопителя + два 2.5 накопителя. Jonsbo заявлена установка 5 накопителей. Вместо накопителя можно установить 120 мм вентилятор, суммарно корпус рассчитан на 4 вентилятора 120 мм (2 спереди, 1 сзади и 1 на кожух) иди два 120мм на кожухе и сзади и два 140мм на передней панели. Или, если потребуется, можно постараться и уместить еще 1-2 узких вентилятора снизу. Для любителей систем жидкостного охлаждения, корпус рассчитан на установку 120мм радиатора сзади или 240-280 мм радиатора спереди.

Правее от места для накопителя находится посадочное место для блока питания, для его установки используются антивибрационные прокладки из комплекта. Устанавливается блок питания сбоку или с задней стороны, через рамку крепления. Корпус рассчитан на установку блока питания до 150мм, при установке накопителя или вентилятора в основание. Если убрать крепления накопителя, можно установить блок питания во всю ширину корпуса.

 Из кабелей в корпусе необходимо подключить USB 3.0, hd audio и кабель управления включением корпуса.

Сборка

Сборка корпуса максимально простая. В начале снимаются боковые панели и корпус готов к сборке.

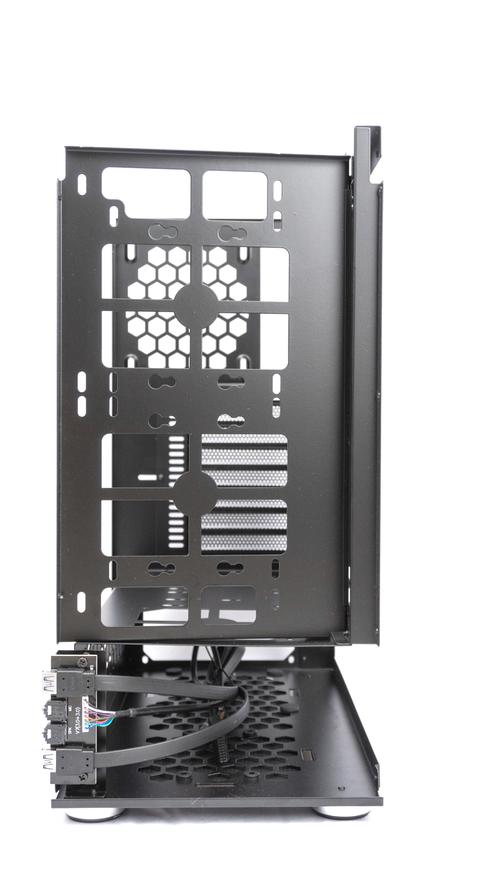

Для совсем удобной сборки и аккуратной прокладки кабелей, можно снять Г-образный алюминиевый кожух, оставив полностью черный стенд для сборки системы.

В теории, сборщикам или обзорщикам комплектующих можно купить корпус для использования в качестве тестовый стенда, сняв все лишние панели, но тут придется подумать о ребрах жесткости.

Без алюминиевых частей черная основа начинает гнуться от легких усилий. Сильнее всего гнется переднее крепление для двух вентиляторов.

Внешний вид полной сборки

Итоговая сборка компактного размера с небольшими габаритами по ширине 360мм, глубине 218мм и высоте, небольшой для ATX систем, в 439мм. Комплектующие выглядят как одна единая часть, без отдаления друг от друга. При таком расположении кабели почти не видны, особенно если их правильно уложить в задней части.

По моим ощущениям, корпус лучше подходит для сборки воздушных вариантов систем охлаждения. В сборке с водяным охлаждением, особенно кастомным, остается мало места для прохождения потоков воздуха. Создаются лишние завихрения, где воздух ходит по кругу.

Вывод

Корпус — универсальное решение для компактных сборок, лучше всего подходит для сборки Micro-ATX систем.

В сборке корпус получает от меня плюс за возможность полностью разобрать корпус до каркаса, основные элементы корпуса закреплены на винты вместо заклепок.

Дизайн hi-tech понравился сочетанием металла и закаленного стекла, но угловатая форма с фактурной обработкой металла под царапины выглядит немного устаревшей.

Главный плюс — в компактности и внешнем виде, редко встречаются корпуса с почти необработанным металлом.Также отмечу модульность в виде возможности убирать лишние части в корпусе, откручиванием или установкой различных комплектующих на одни и те же места. Например, крепления подходят для вентилятора или накопителя. Последний плюс — цена, подобные по стилю и наполнению корпуса стоят дороже.

Из минусов — неудобная сборка, если не снимать алюминиевые части, в компактных корпусах нет места для маневров при сборке. Говорить о слабой продуваемости, думаю не стоит, и так понятно.

 Плюсы:

  • Компактный
  • Внешний вид
  • Модульность (крепления рассчитаны на установку различных комплектующих)
  • Цена

 Минусы:

  • Продуваемость
