Обзор корпуса Deepcool CH510 Mesh Digital

Deepcool – это одна из самых популярных компаний, занимающаяся продажей и производством компьютерных комплектующих. Ассортимент их продукции велик: мышки, клавиатуры, корпуса, блоками питания. В данном обзоре рассмотрим новинку от компании Deepcool, а именно корпус Deepcool CH510 Mesh Digital.

УПАКОВКА И КОМПЛЕКТ ПОСТАВКИ

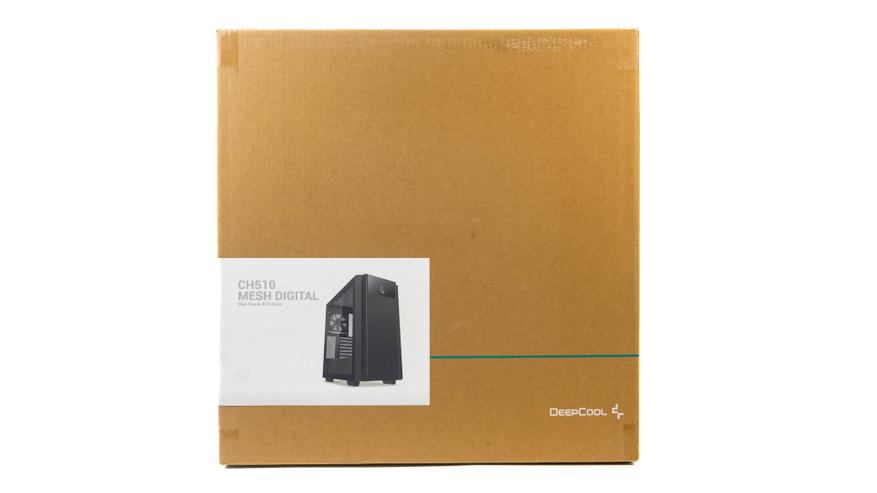

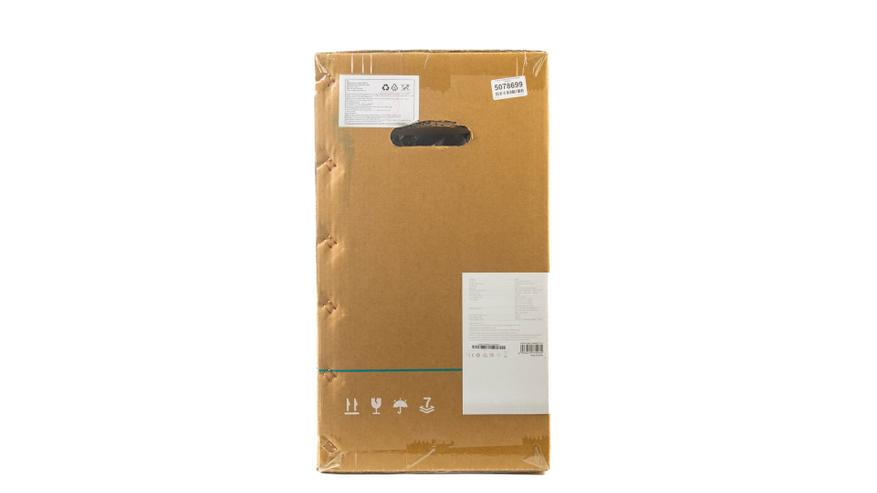

Корпус Deepcool ch510 mesh digital запечатан в коробку из обычного плотного картона. В качестве декора на упаковке выступает бирюзовая полоса по всему периметру упаковки. На лицевой и боковой сторонах расположена наклейка с логотипом компании, изображением корпуса, его названием и техническими характеристиками.

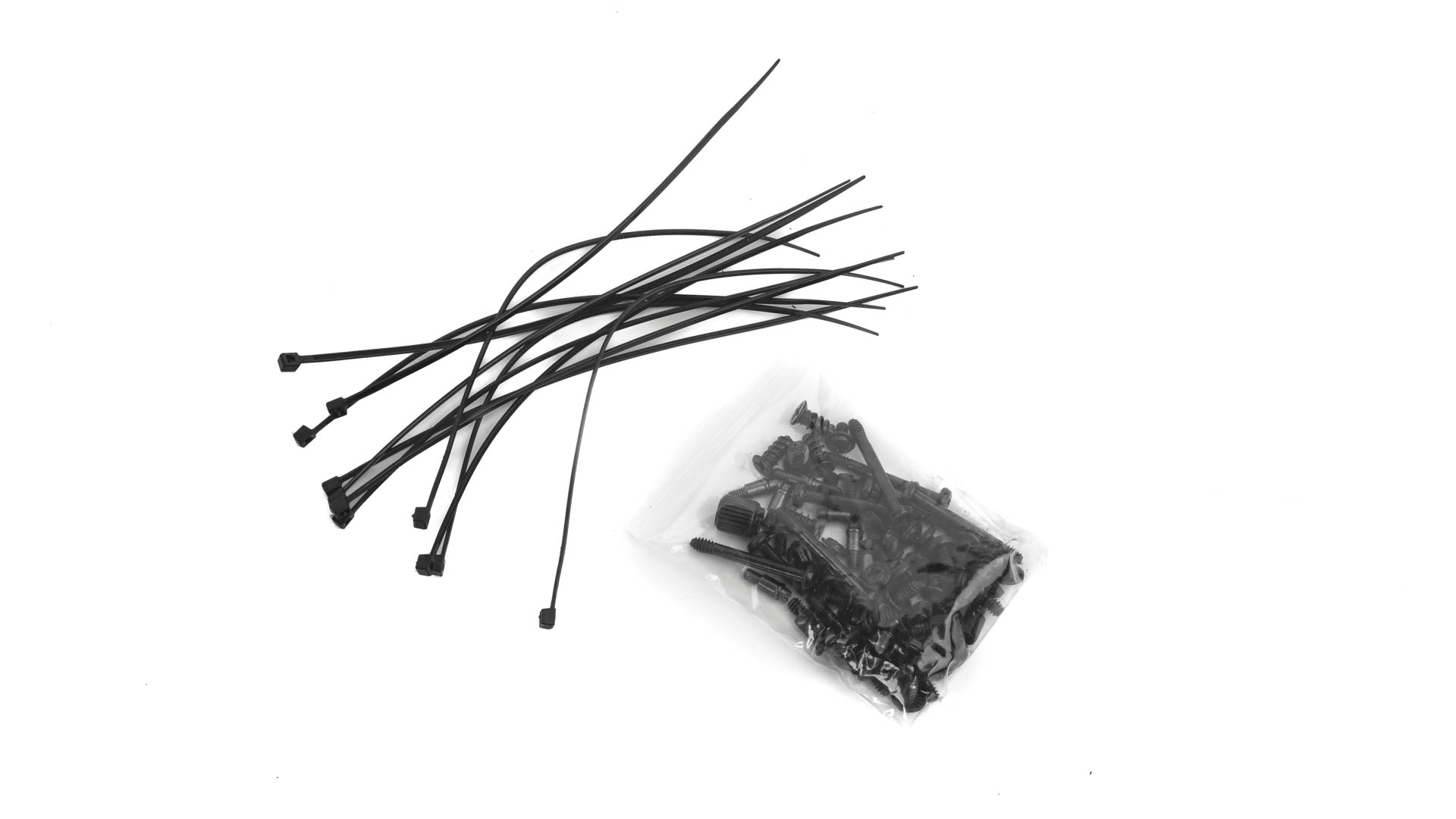

Комплектация к CH510 Mesh Digital находиться внутри корпуса и состоит из: пакетика с крепежом, стяжек для кабель менеджмента и инструкции для пользователя.

ВНЕШНИЙ ВИД

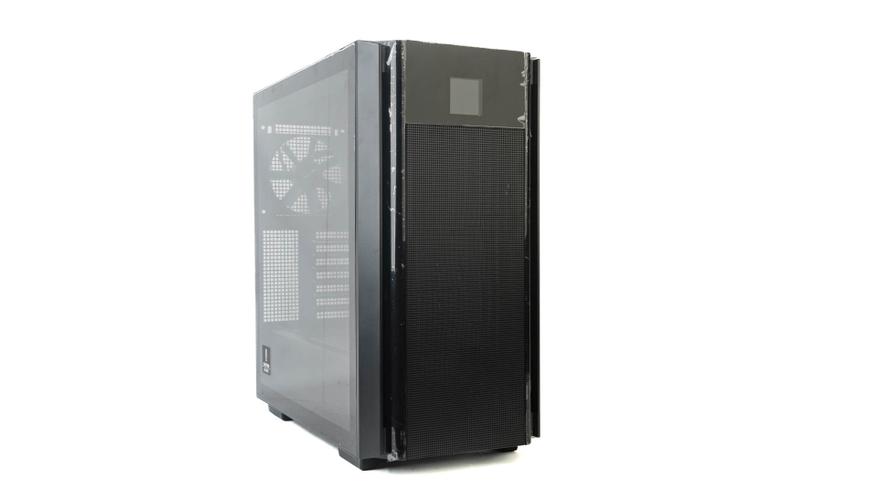

Общий вид

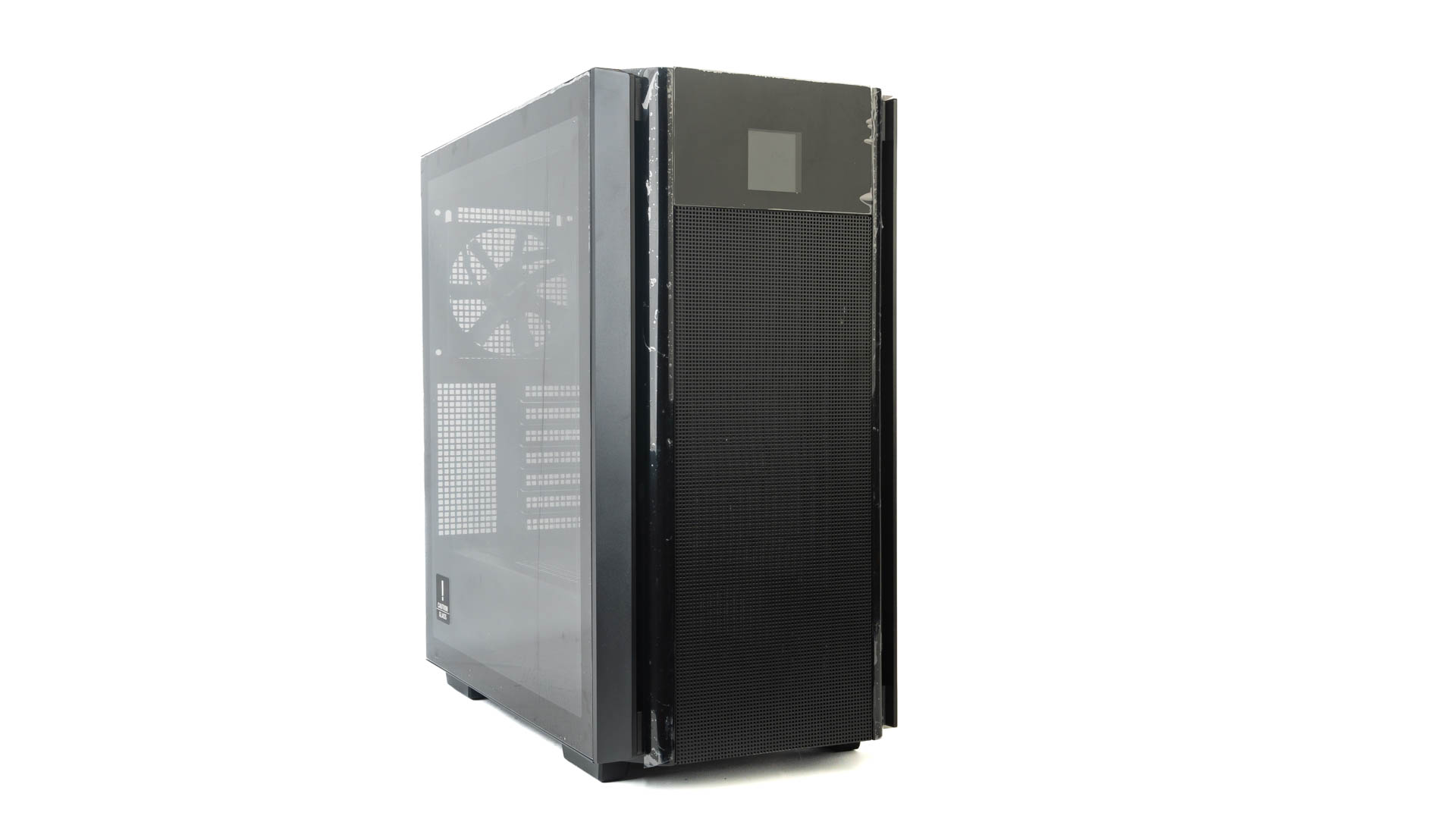

Deepcool CH510 Mesh Digital представляет собой довольно большой корпус из добротного металла, имеет стандартную прямоугольную форму, тип Mid-Tower с размерами 455 х 230 x 470 мм и весом в 7.5 кг.

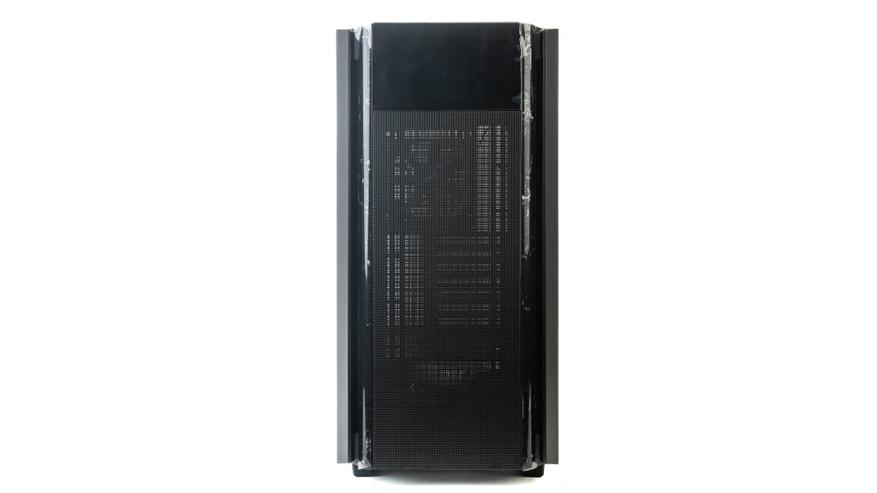

Передняя панель

Передняя панель корпуса разделена на две части, одна из них - продуваемая металлическая решётка, характерная для mesh корпусов. Сверху лицевой панели расположена вставка с небольшим дисплеем для вывода показателей температуры. По бокам данной панели так же находятся дополнительные отверстия для забора воздуха.

Передняя панель является съёмной и держится она на шести креплениях, состоящих из пластика. Снять её можно, потянув за углубление снизу корпуса, но стоит быть внимательным: при снятии фронтальной панели, на верхней части расположен кабель для вывода информации на дисплей и при резком снятии есть шанс его повреждения.

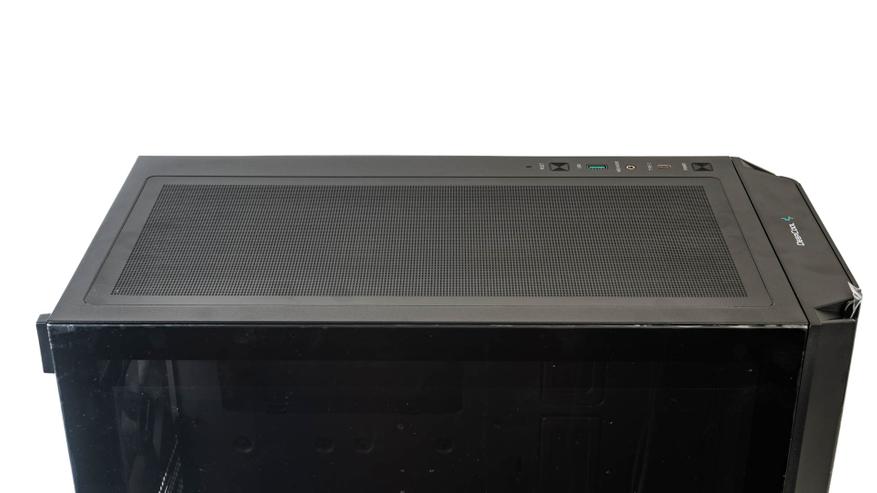

Верхняя панель

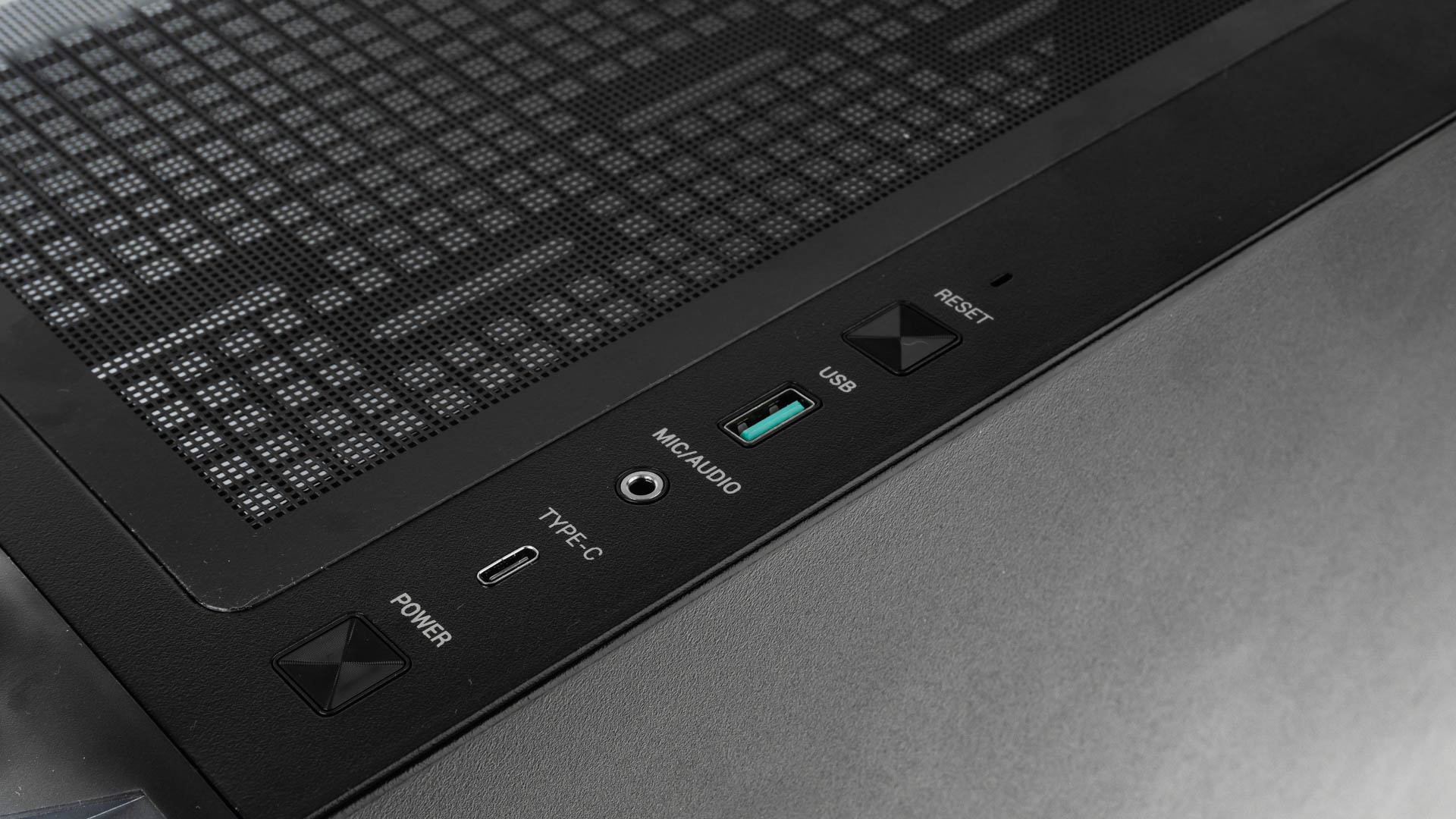

На верхней панели располагаются панель управления состоящая из: USB версии 3.0, комбинированный 3.5 мм разъём для подключения гарнитуры, USB Type-С, кнопки питания и перезагрузки.

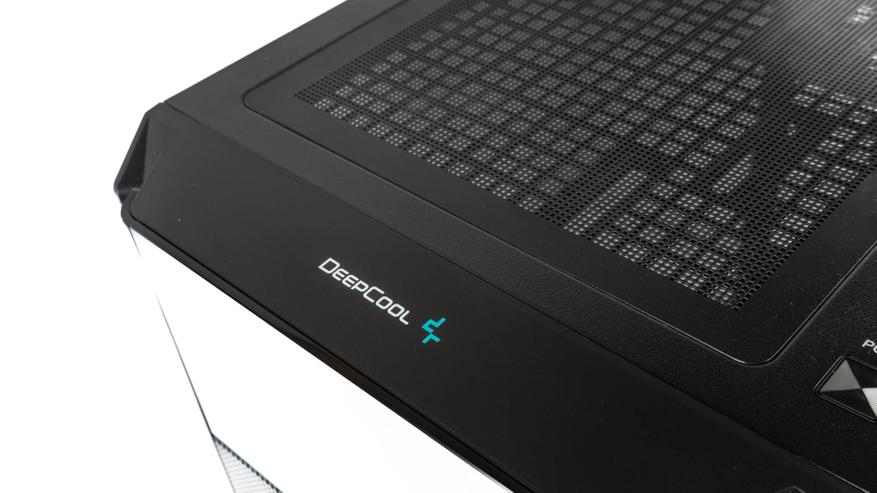

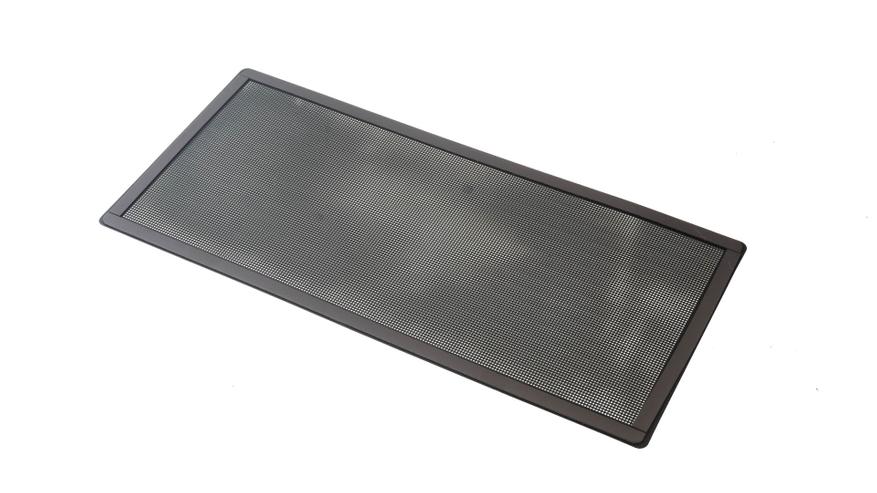

Всю остальную часть занимает продуваемая зона для вывода горячих потоков воздуха, накрытая пылевым фильтром. Пылевой фильтр крепиться к раме корпуса с помощью магнитных лент приклеенных к пылевому фильтру.

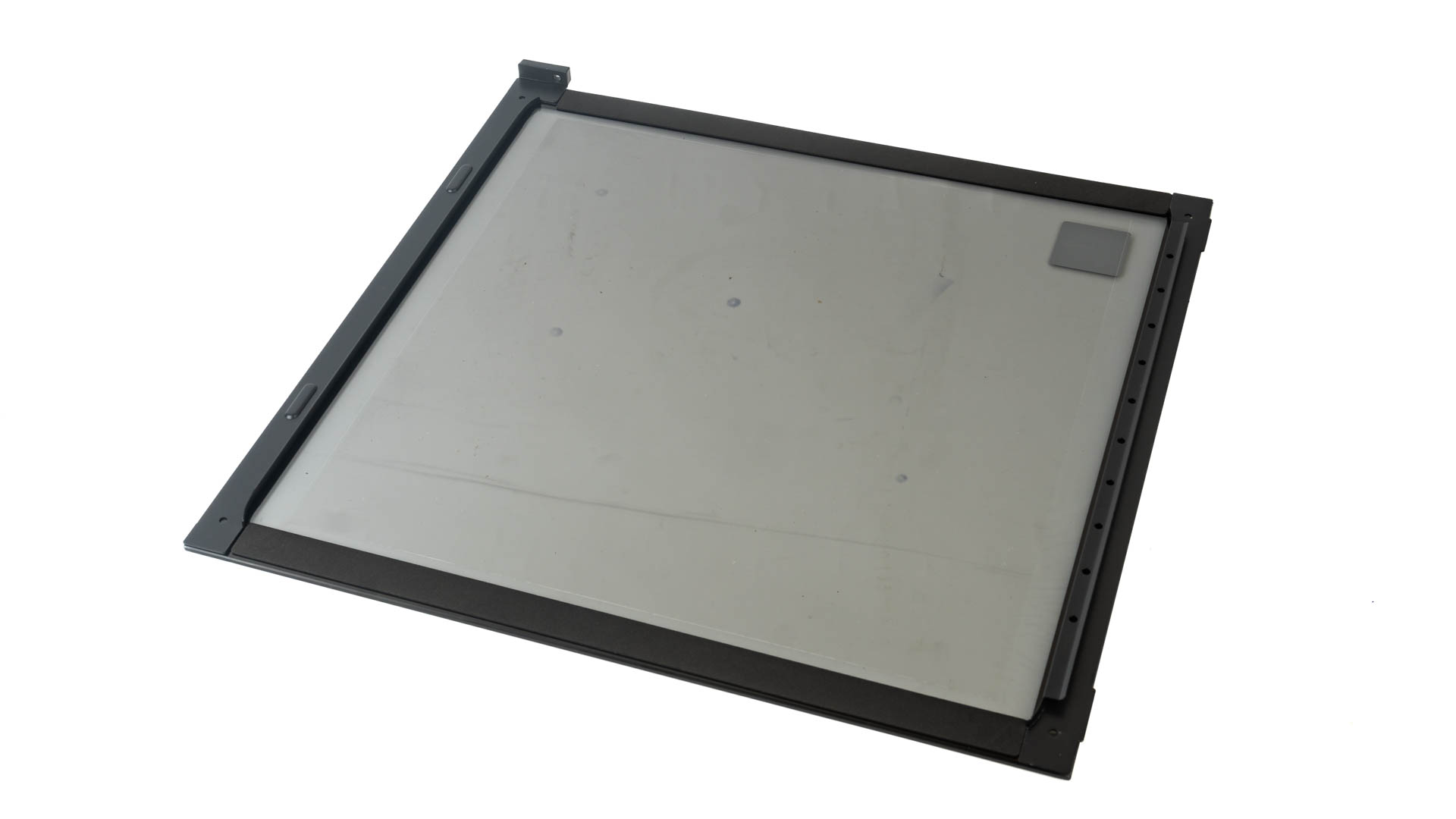

Левая боковая панель

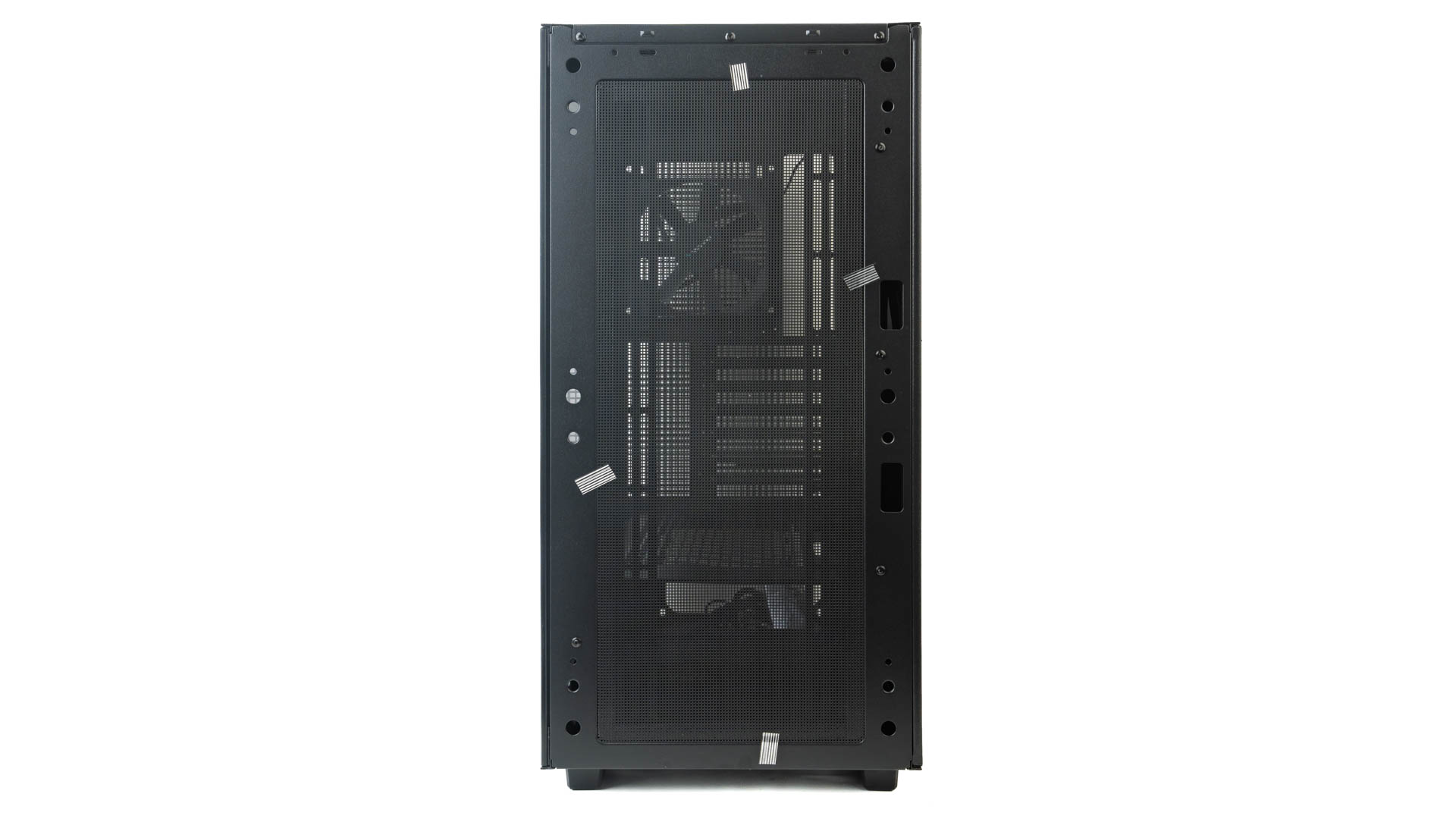

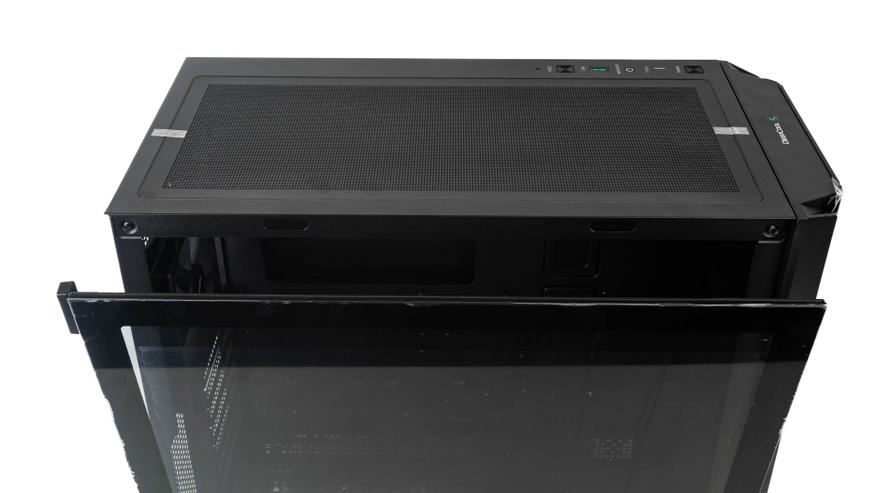

Левая часть корпуса представляет собой тонированное закалённое стекло толщиной в 4 мм. Панель имеет откидной тип, реализованный петлями снизу, магнитами сверху и защёлкой на задней части корпуса, позволяющей зафиксировать её винтом. В купе с магнитами вся эта конструкция даёт уверенность того, что стекло не сможет произвольно открыться и разбиться в процессе демонтажа или транспортировки. На обратной стороне стеклянной панели расположены крепления и мягкий виброгосящий материал.

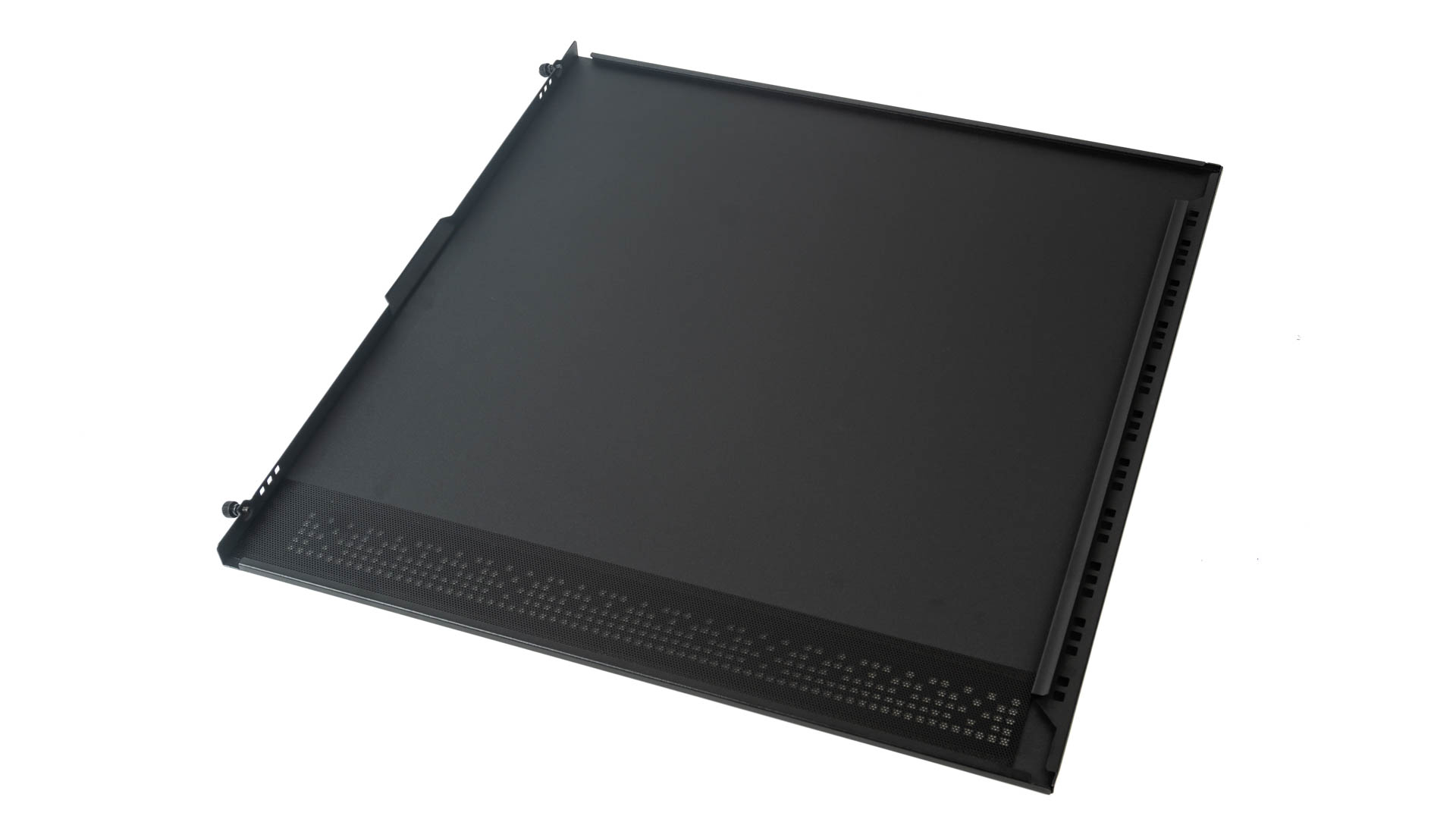

Правая боковая панель

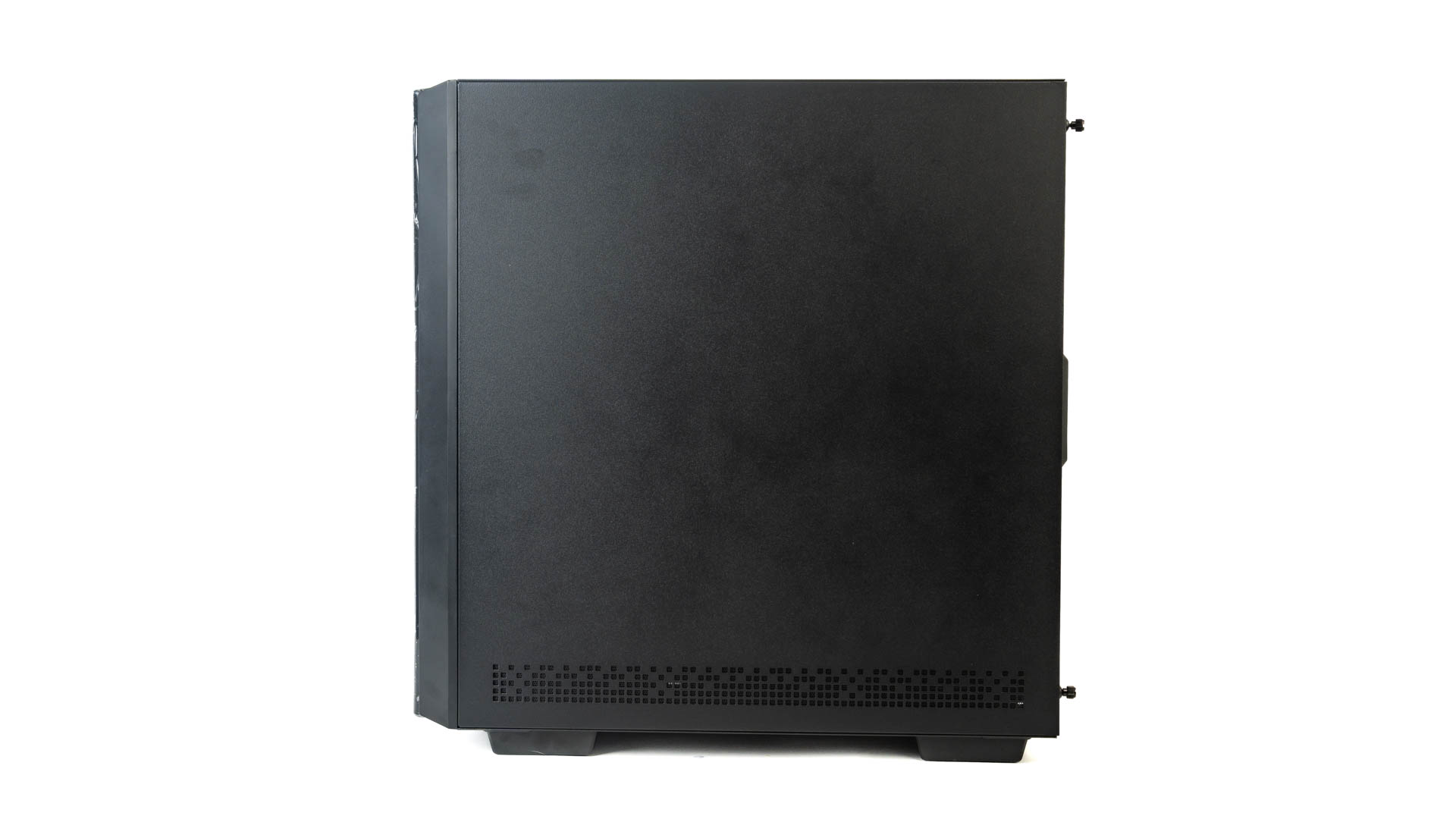

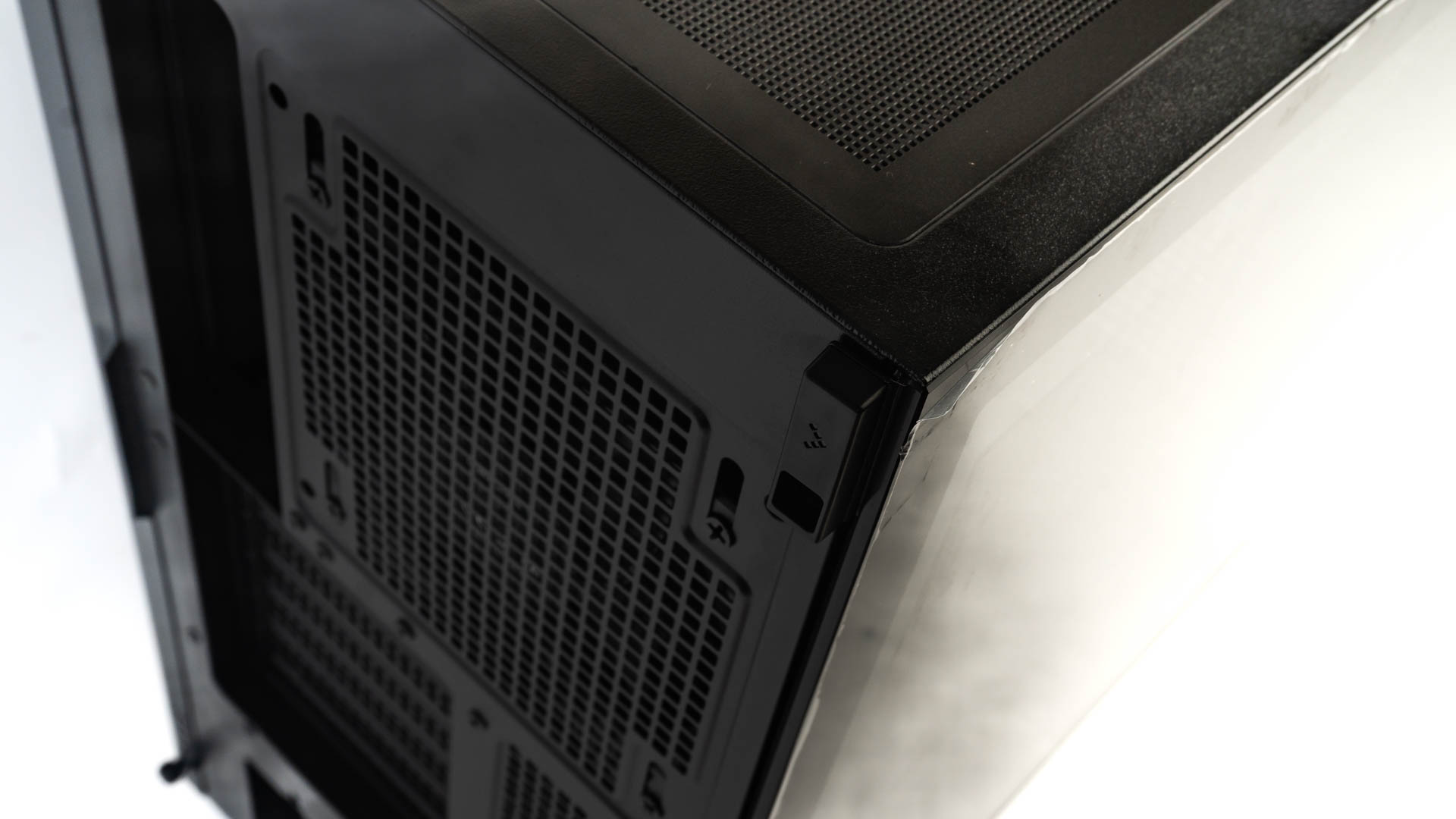

Правая боковая панель состоит из листового металла и имеет вентиляционные отверстия внизу.  С обратной стороны панели имеется пылевой фильтр который закрывает вентиляционные отверстия. Правая боковая крепится к раме корпуса на два винта с накатанной головкой.

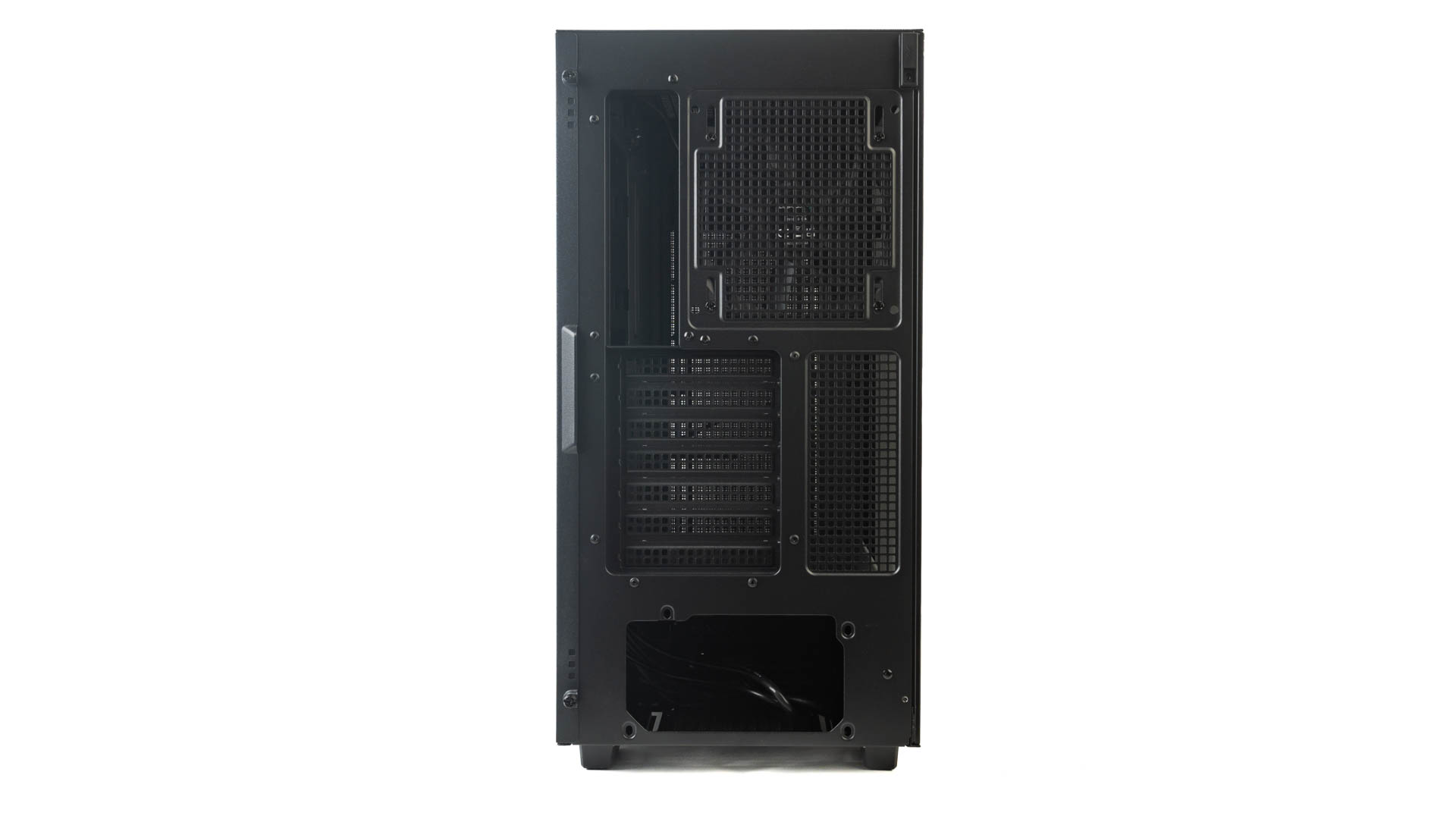

Задняя панель

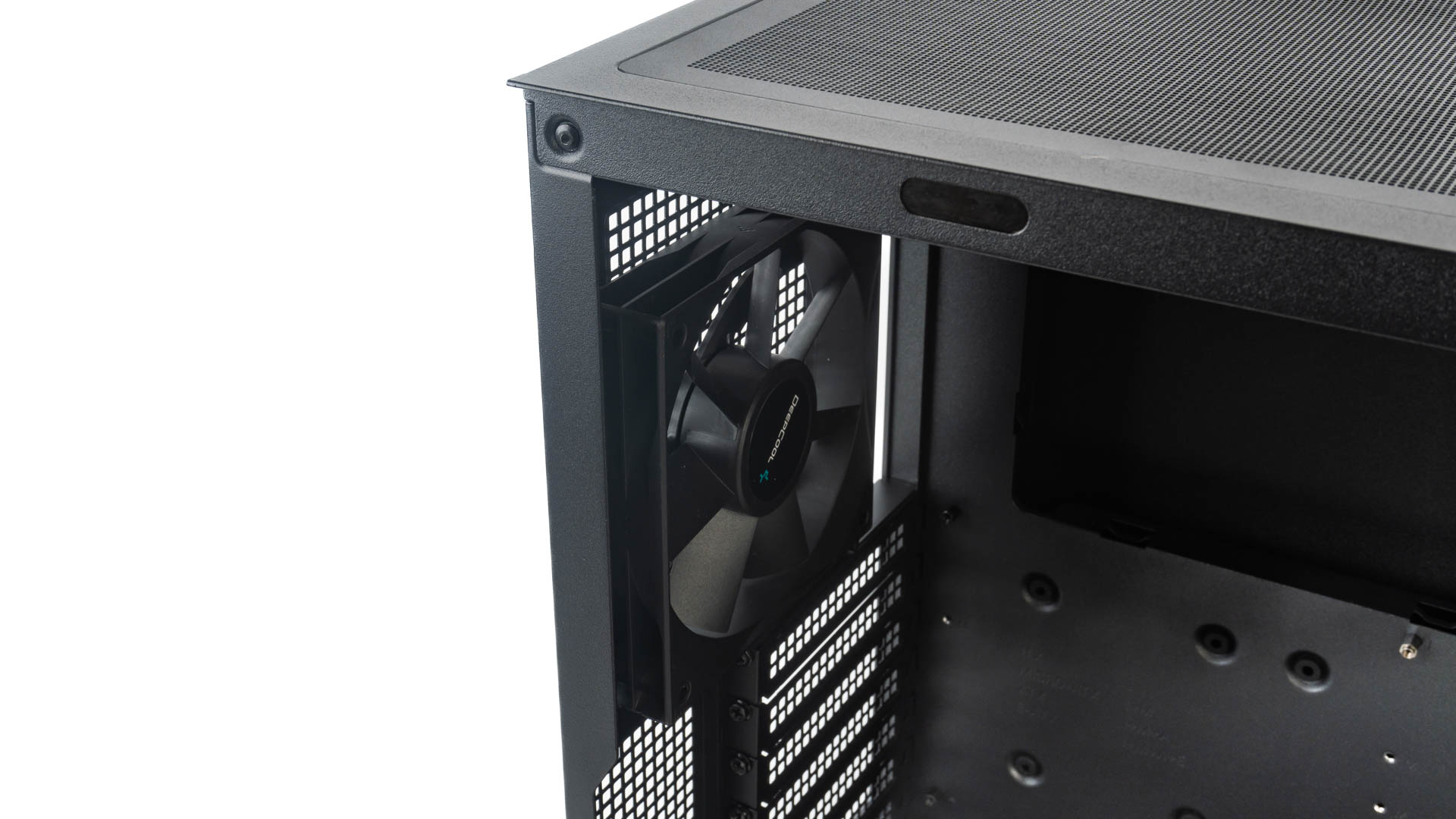

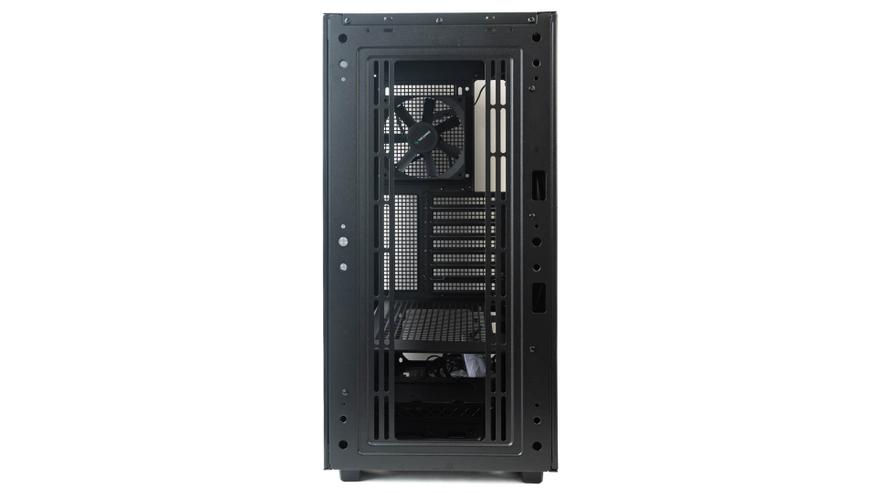

Задняя панель выполнена в стандартном для данного типа корпусов виде. В верхней части располагается разъём под порты ввода и вывода материнской платы, правее расположено посадочное место для крепления вентилятора. В комплекте с корпусом Deepcool CH510 Mesh Digital уже стоит фирменный 120-мм вентилятор, но возможна установка и 140-мм варианта. Ниже располагаются 7 x PCI-E слотов, закрытые многоразовыми заглушками. Правее располагается ещё одна вентилируемая зона с крупной решёткой. В самом низу размещено четыре крепления для блока питания, подразумевающие его установку только в одном положении - вентилятором вниз.

Комплектный вентилятор

Вентилятор, имеющий маркировку DF1202512CD, оснащён семью ровными лопастями, расположенными под стандартным углом наклона. Его питание осуществляется через кабель на конце которого расположен 3pin разъем, длина кабеля составляет 340-мм.

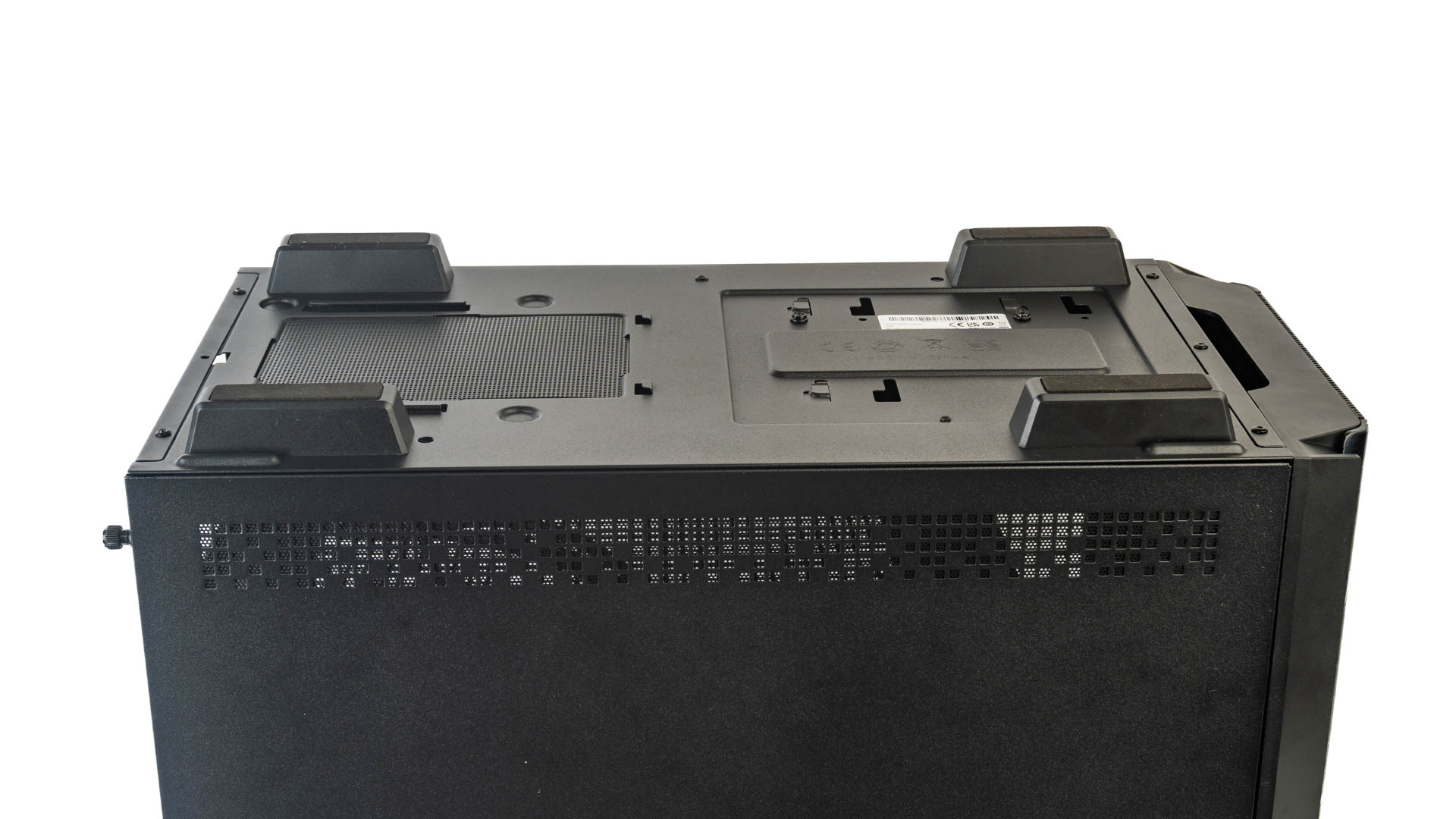

Нижняя панель

Deepcool ch510 mesh digital стоит на поверхности с помощью ножек выполненных из пластика и высотой в 20 мм, дополнительно оснащённых мягкими виброгасящими наклейками. Под блоком питания в нижней части корпуса располагается пылевая сетка из металла. Между передними стойками находится двухвинтовое крепление от корзины под накопители. Если пользователю не нужна корзина под накопители, то её можно демонтировать.

ЭКСТЕРЬЕР

Общие данные

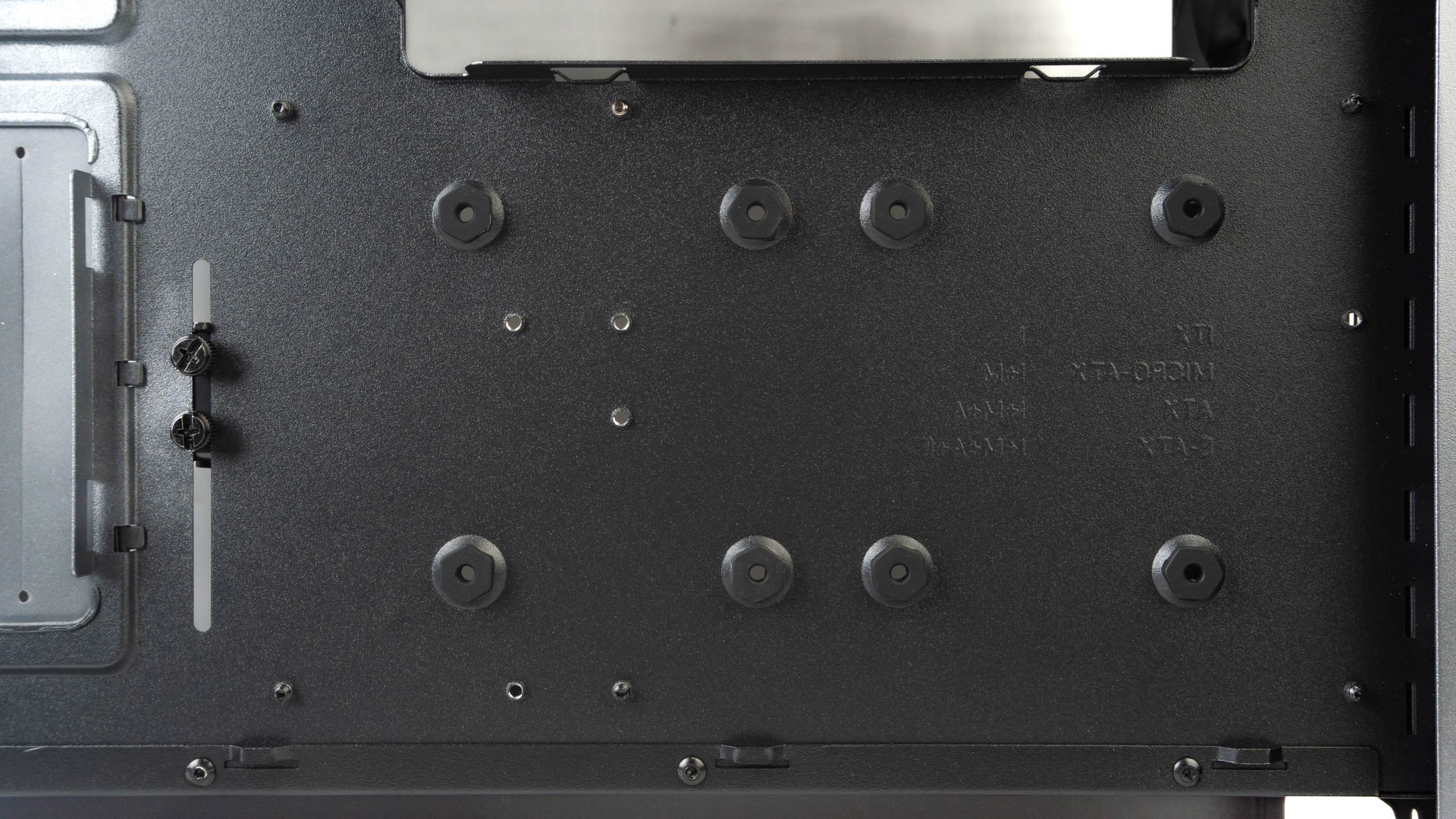

Корпус Deepcool CH510 Mesh Digital совместим с материнскими платами форматов E-ATX, ATX, MicroATX и mini-ITX. Официальная высота установки систем воздушного охлаждения центрального процессора составляет 175 мм, а максимальная длинна графического адаптера 380 мм.

Верхняя внутренняя панель

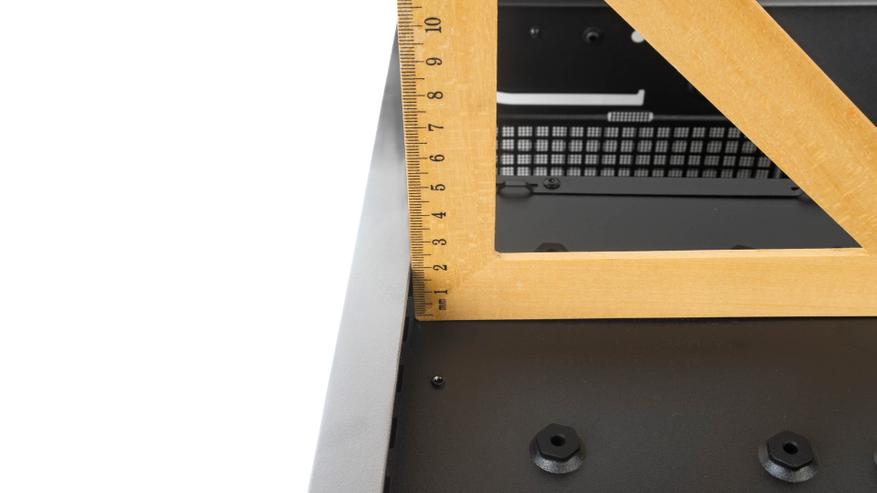

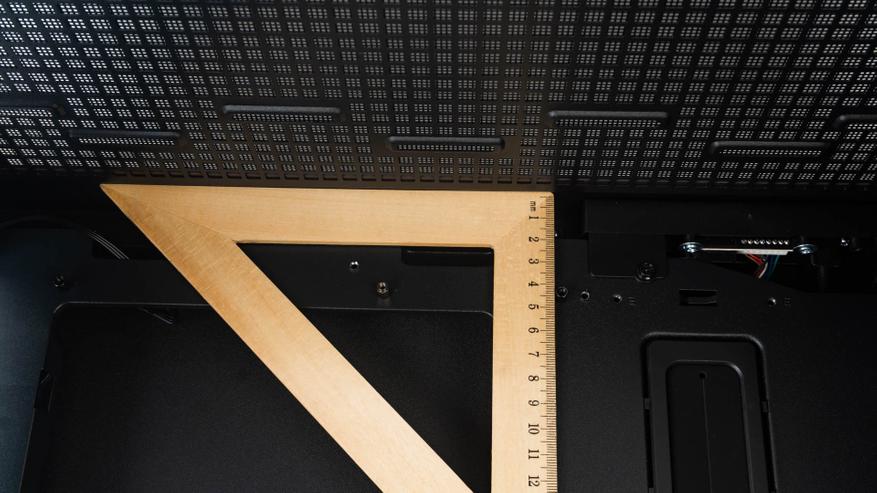

Место от верхней части корпуса до материнской платы составляет 45 мм, в это пространство можно поставить три вентилятора размером в 120 мм, либо два вентилятора, размером 140 мм, а также системы водяного охлаждения, длинной вплоть до 360 мм.

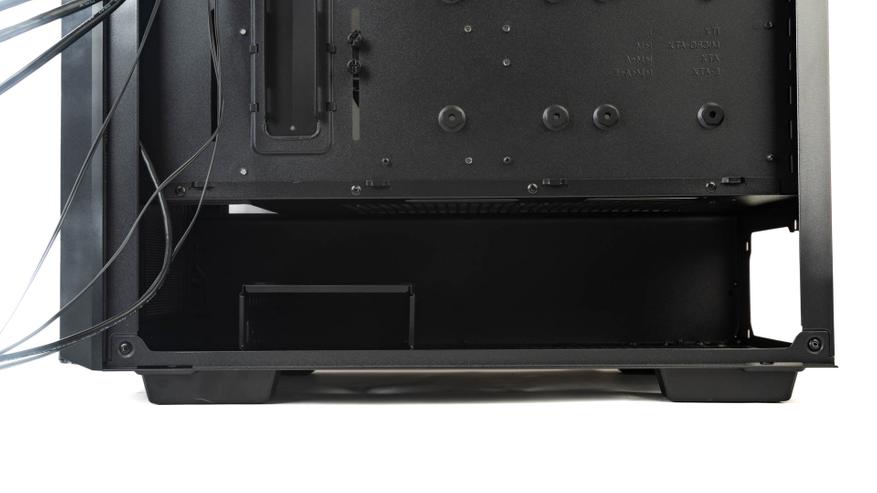

Кожух блока питания

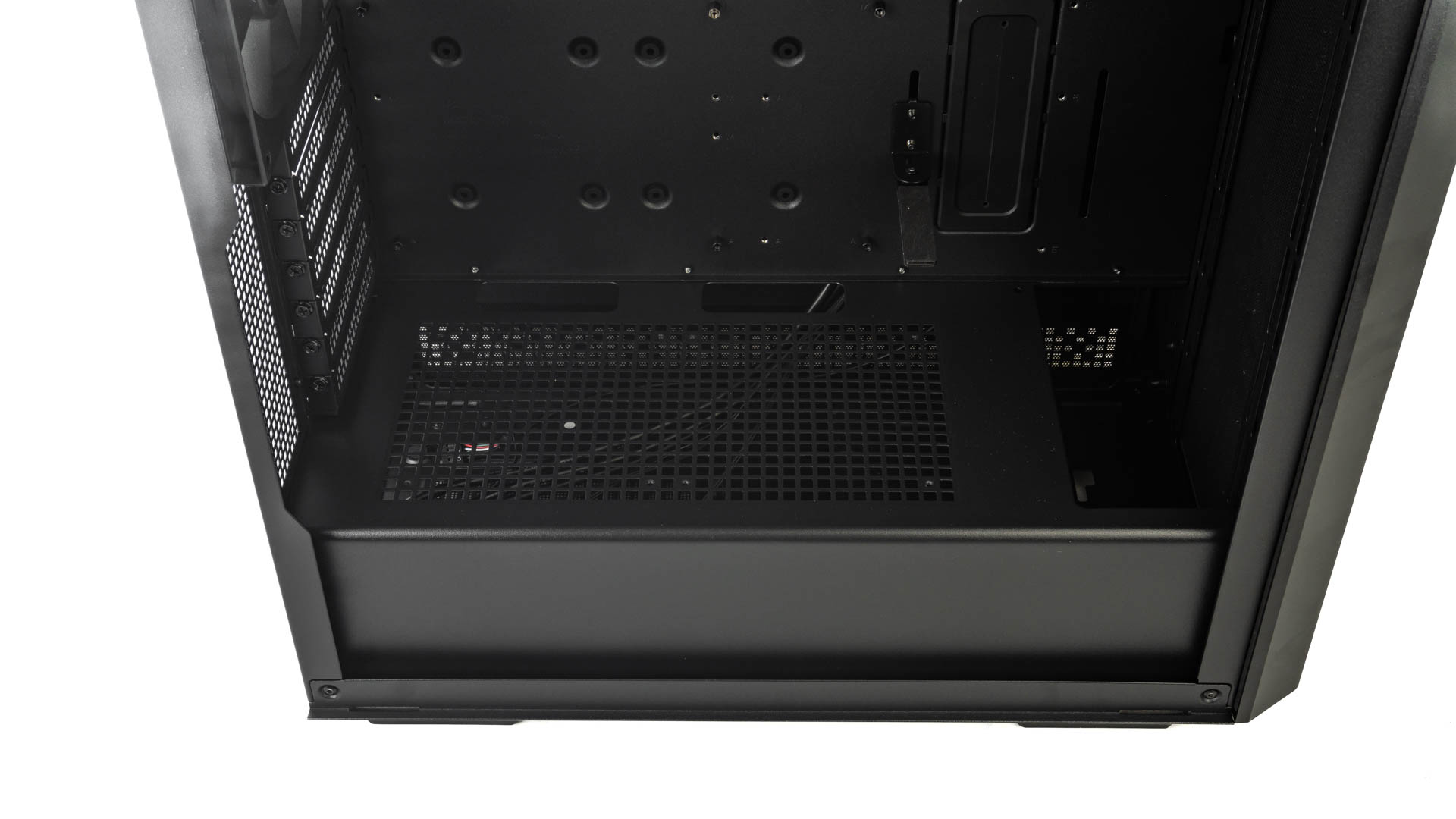

В нижней части расположен металлический кожух с вентилируемой частью, подразумевающей расположение двух 120 мм вентиляторов на длинных винтах, также рядом находятся два технических отверстия для кабель менеджмента.

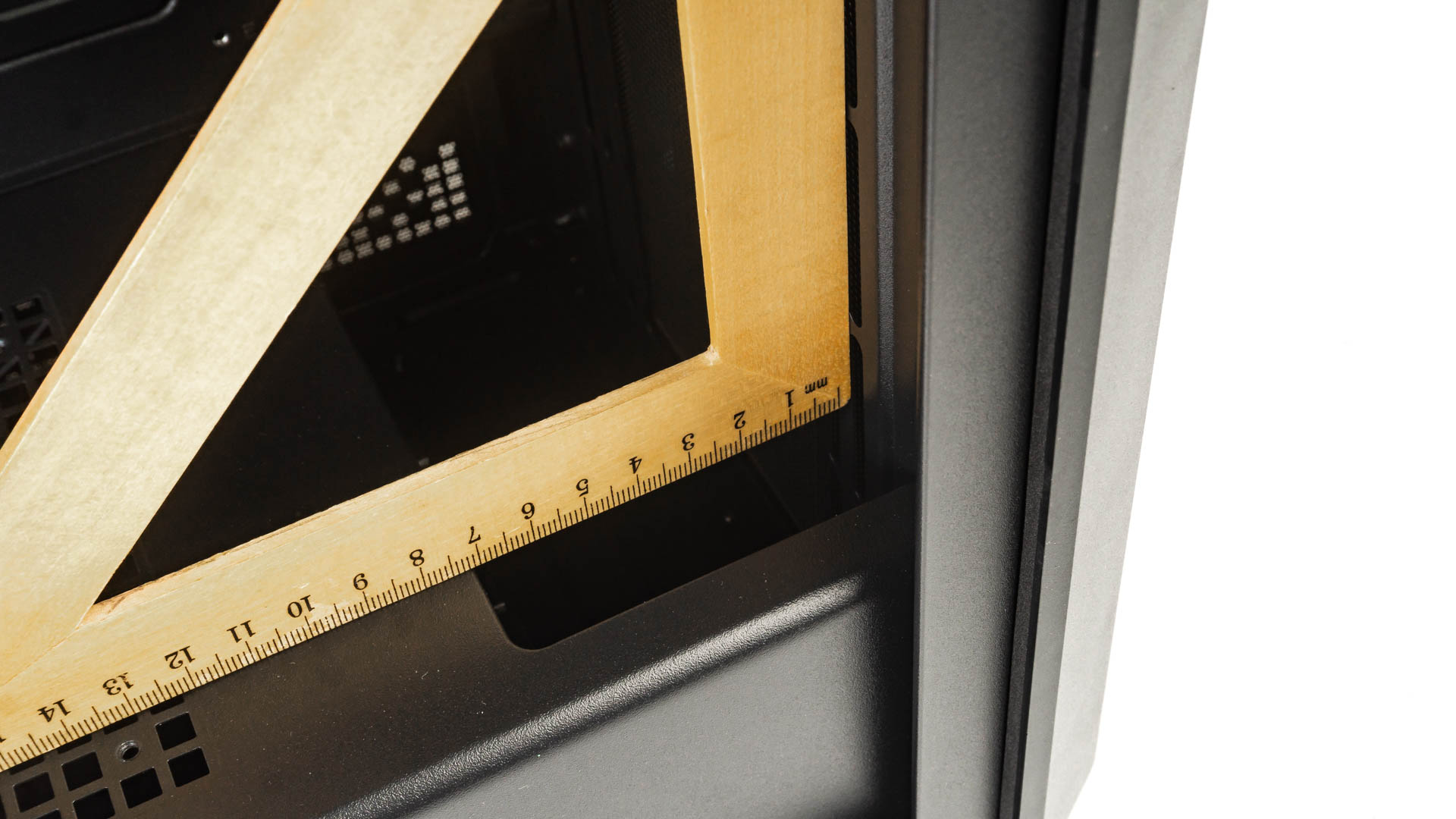

Глубина переднего выреза под системы охлаждения составляет 75 мм.

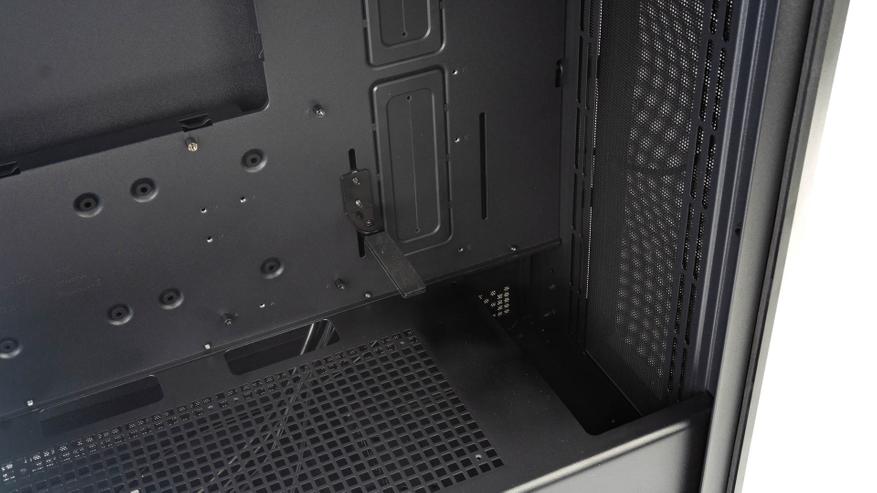

Поддержка видеокарты

Для массивных графических адаптеров в корпусе Deepcool CH510 Mesh Digital предусмотрено специальное крепление. Данная деталь закреплена к корпусу двумя винтами и при желании её можно снять, либо отрегулировать по высоте. Минимальная длина для поддержки видеокарты - 190 мм, но её можно увеличить, путем установки конструкции правее.

Передняя внутренняя панель

Передняя панель оснащена местом под крепление трех 120-мм или двух 140-мм вентиляторов, либо системы водяного охлаждения, длинной до 360-мм, а также оснащена пылевым фильтром на магнитной ленте.

Обратная сторона кожуха блока питания

Под кожухом располагается место для блока питания длинной в 170-мм, оснащённое четырьмя виброгасящими демпферами и вентилируемой зоной для вывода горячего воздуха. Левее находится корзина для накопителей с возможностью размещения одного жёсткого диска формата 3.5 дюйма и одного накопителя 2.5 дюйма, либо двух дисков форматом 3.5 дюйма одновременно.

Дополнительное дисковое пространство

Под вырезом для бекплейта систем охлаждения центрального процессора располагаются два посадочных места под накопители формата 2.5 дюйма.

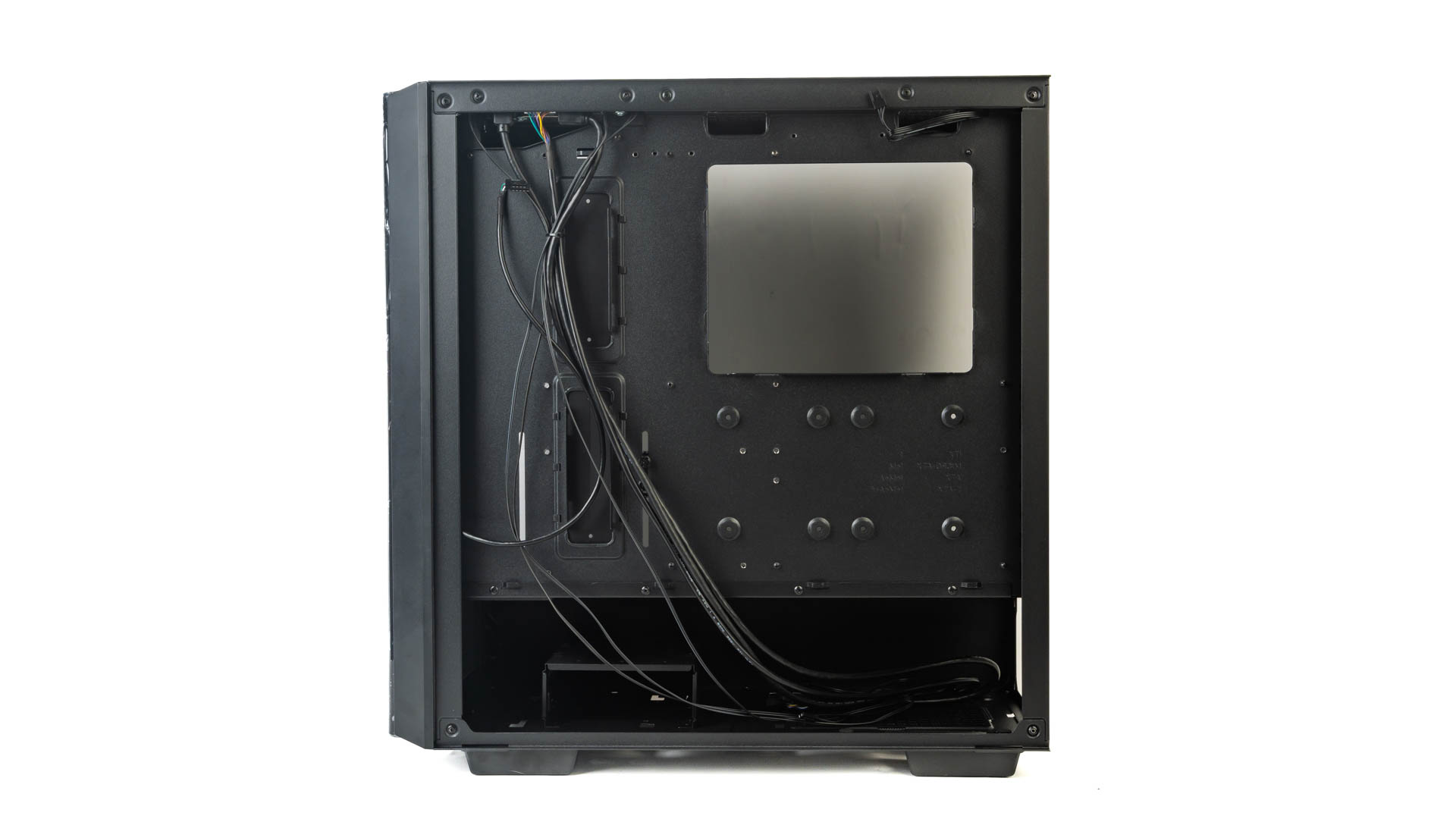

Пространство для кабель менеджмента

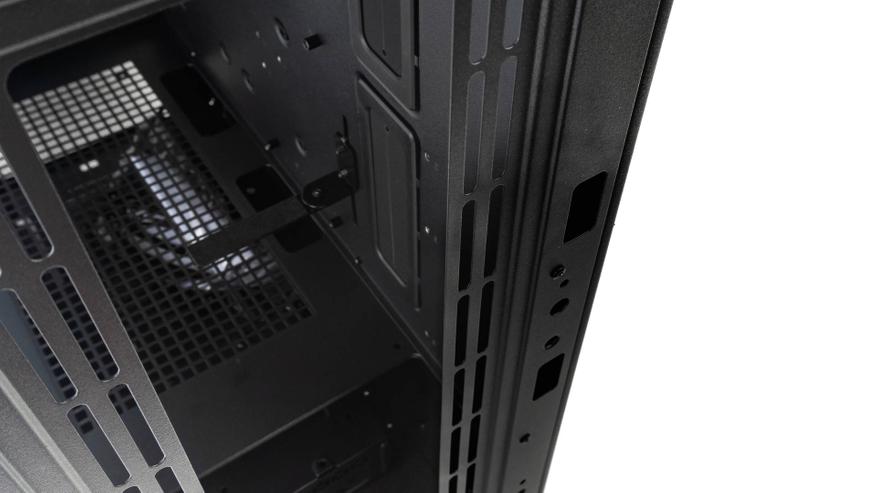

За правой боковой панелью имеется пространство для укладки кабелей, размером в 20-мм. В верхней и средней частях располагаются пять технических отверстия под укладку кабелей: три вертикальных и два горизонтальных. Нижние отверстия имеют прорезиненные вставки. По всей металлической панели равномерно расположены крепления под кабельные стяжки.

Комплектация кабелей

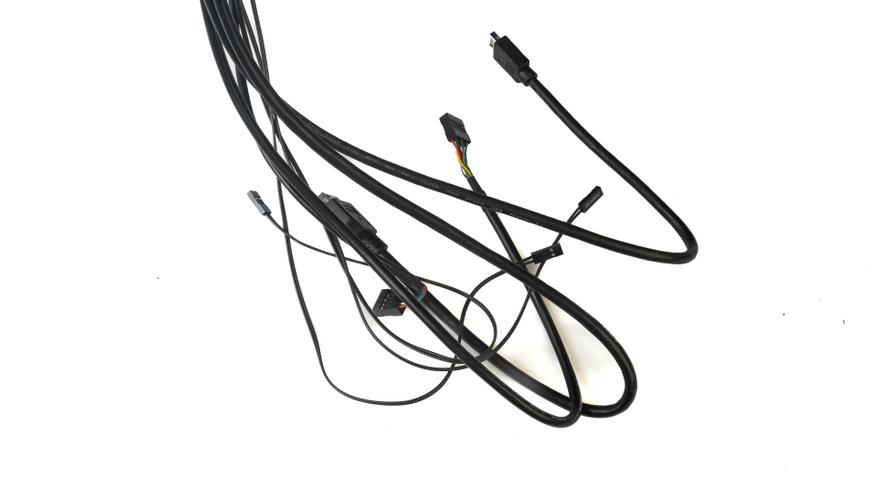

Так же стоит отметить комплектацию кабелей для верхней панели, в которую входят разъем USB Type C, USB 3.0, разъем HD Audio, USB 2.0 от дисплея для вывода температуры.

Дисплей мониторинга температуры

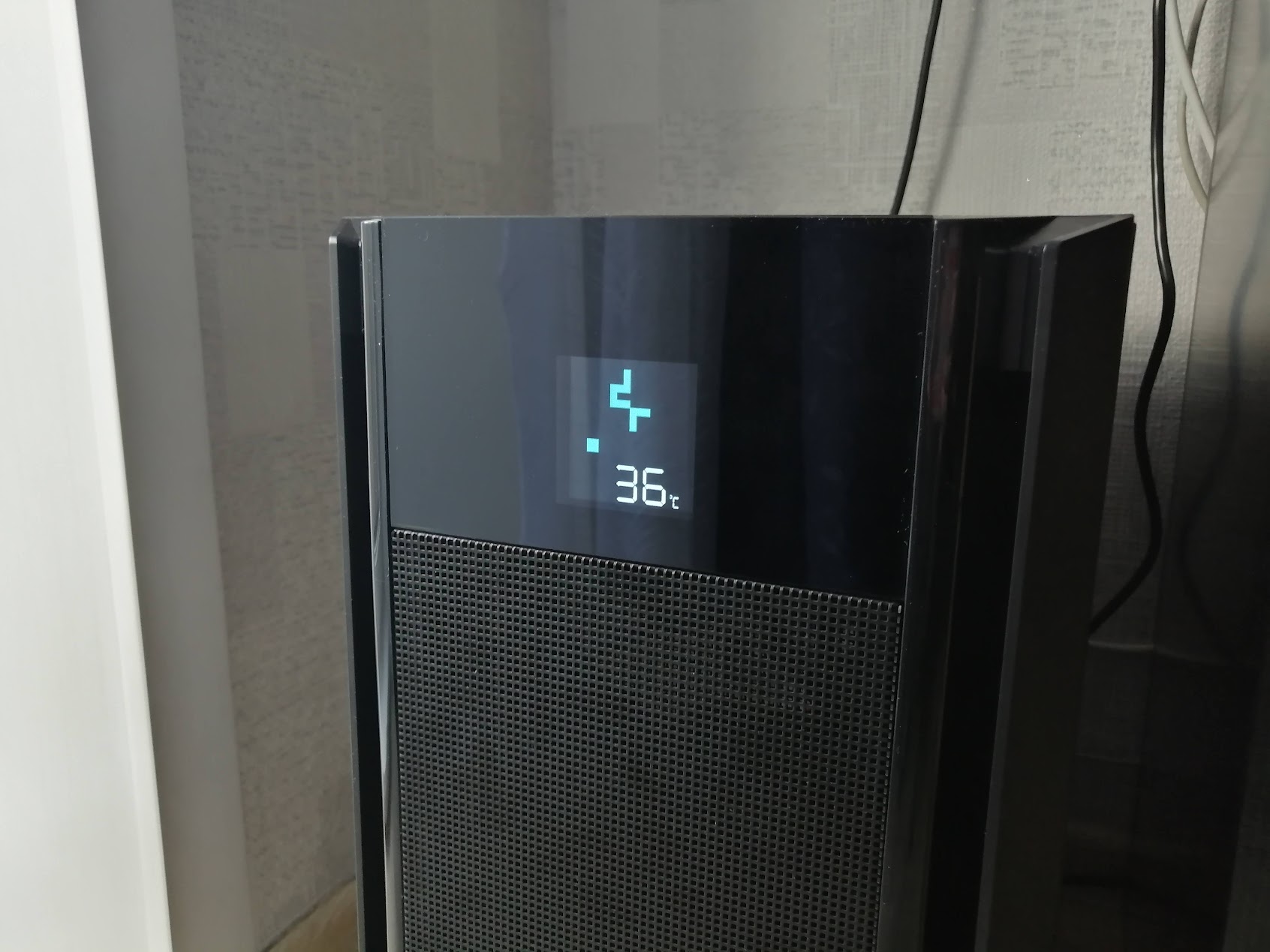

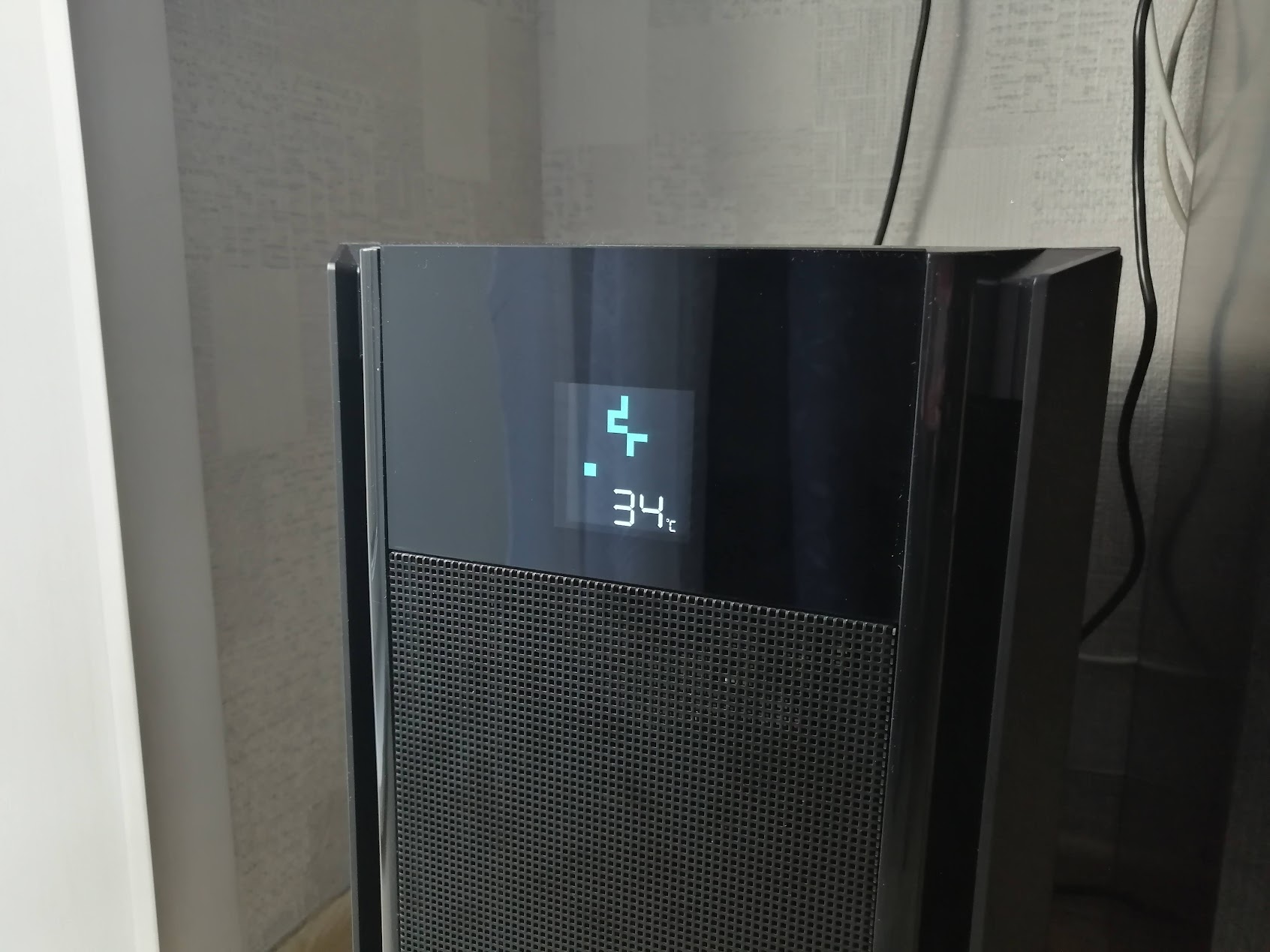

Для отображения температуры на дисплее нужно скачать приложение с официального сайта компании DeepCool. В самом приложении пользователю дается выбор того какую информацию вывести на дисплей: температура центрального процессора или графического адаптера, включение и выключение автозапуска, язык, система измерения температуры в градусах (Цельсия или Фаренгейта).  В реальной жизни дисплей с информацией выглядит следующим образом:

Вывод

Deepcool CH510 Mesh Digital отличается от обычного Deepcool CH510 только лицевой панелью, во всем остальном корпуса очень похожи. Учитывая, что цена на данные модели корпусов идентичны, то выбор интересного и продуваемого Deepcool CH510 Mesh Digital смотрится лучшей идеей. Что же касается самого экрана, то через пару дней его уже не замечаешь, но друзья, которые пришли в гости обязательно обратят на него внимание. Во всем остальном это хороший и вместительный корпус с достаточно интересным внешним видом.
