Обзор блока питания Chieftec Polaris 3.0 850W

Блоки питания от компании Chieftec пользуются большим доверием у сборщиков персональных компьютеров благодаря своей высокой надежности и приемлемой цене. Их продукция регулярно получает положительные отзывы от пользователей, что подтверждает их репутацию надежного производителя блоков питания. С приходом видеокарт Nvidia 4000-й серии на рынок, компания Chieftec взяла на вооружение задачу обновления своей линейки блоков питания Polaris. Новое поколение было названо Polaris 3.0, и это не просто изменение имени. Суть в том, что Polaris 3.0 представляет собой адаптацию к совершенно новому стандарту — ATX 3.0.

Упаковка и комплектация

Коробка, в которую упакован блок питания, сделана из переработанного картона с качественной полиграфией, которая приятна на ощупь. Поданная на коробке информация выглядит сдержано, из нее можно узнать о том, как выглядит модель блока питания Chieftec Polaris 3.0, а так же ознакомиться с техническими характеристиками.

Из-за унификации коробки для линейки Chieftec Polaris 3.0, технические характеристики представлены для трех моделей, для модели мощностью в 850W будет актуален левый столбец.

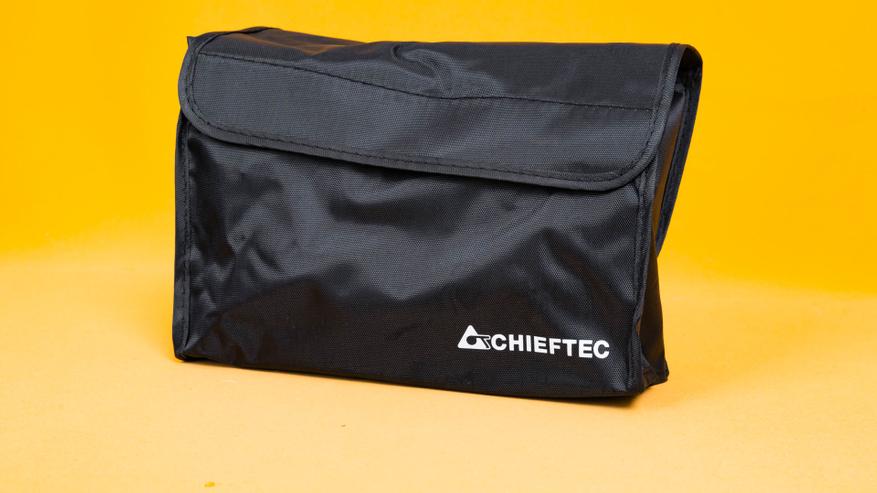

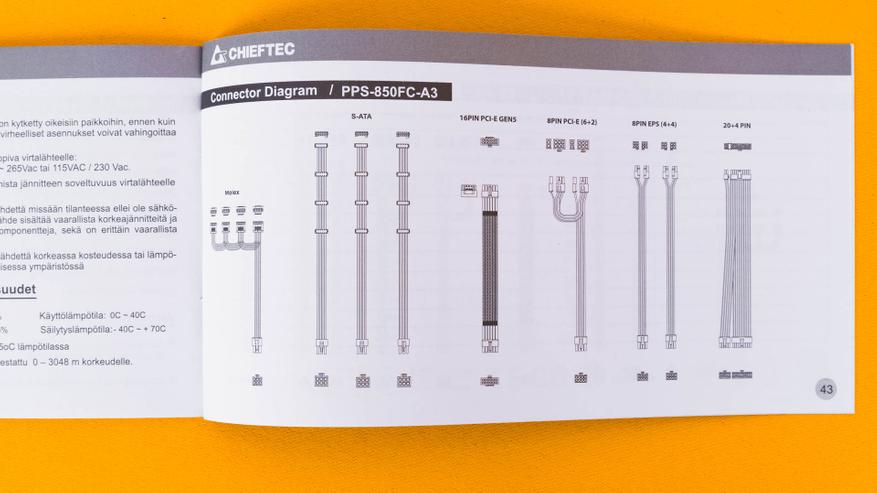

Открыв коробку можно заметить, что блок питания находится между двух ложементов, а кабели питания аккуратно уложены в тканевую сумочку. Наличие сумочки обеспечивает удобное хранение кабелей, так как все они собраны в одном месте и не потеряются. Комплектация включает блок питания, набор кабелей питания, силовой кабель, четыре винта и руководство пользователя.

Кабели питания

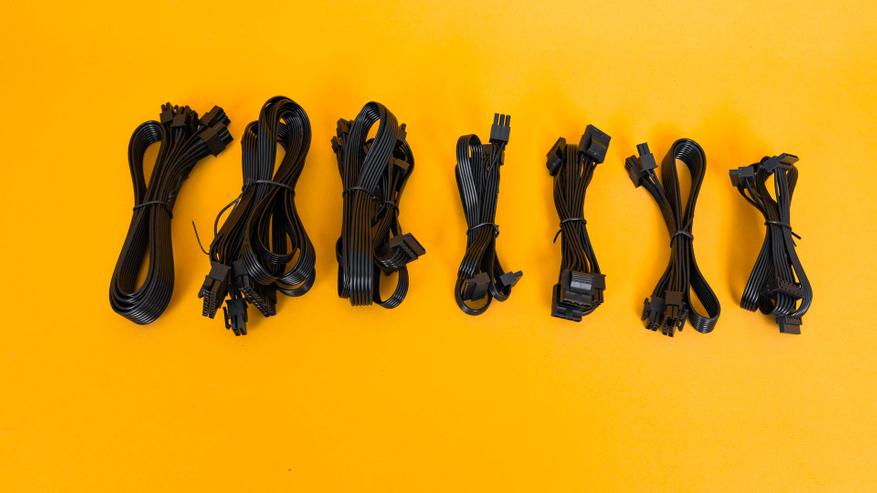

Блок питания Chieftec Polaris 3.0 850W поставляется со скромным комплектом кабелей питания.

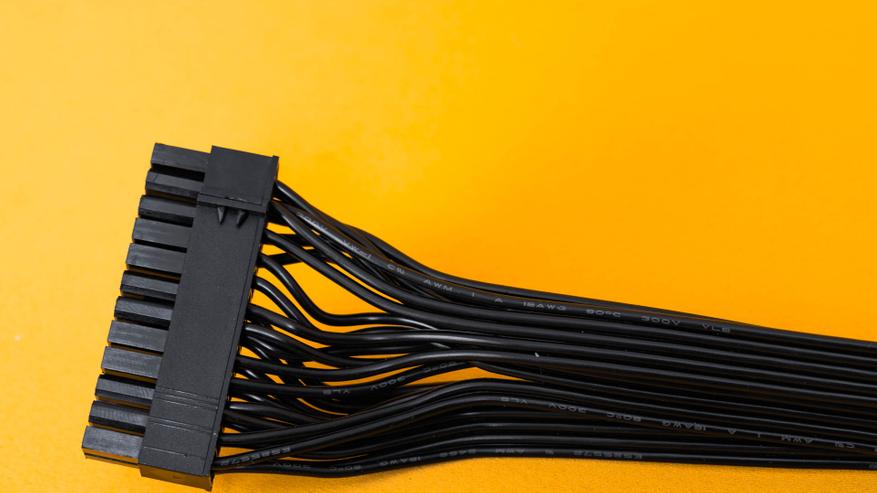

Для питания материнской платы используется кабель с с разъемом 20+4 pin.

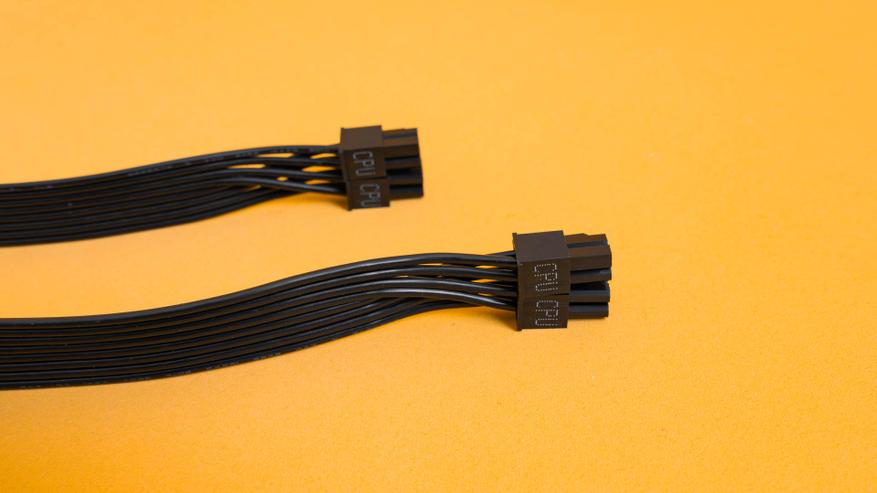

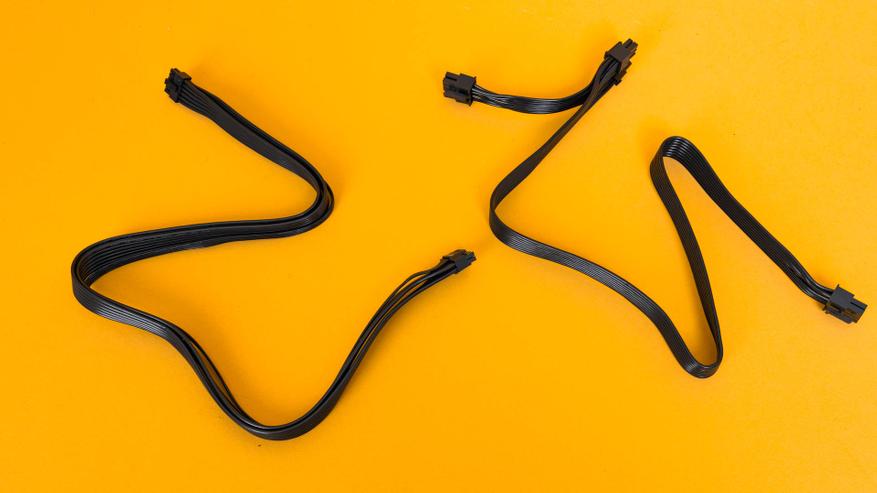

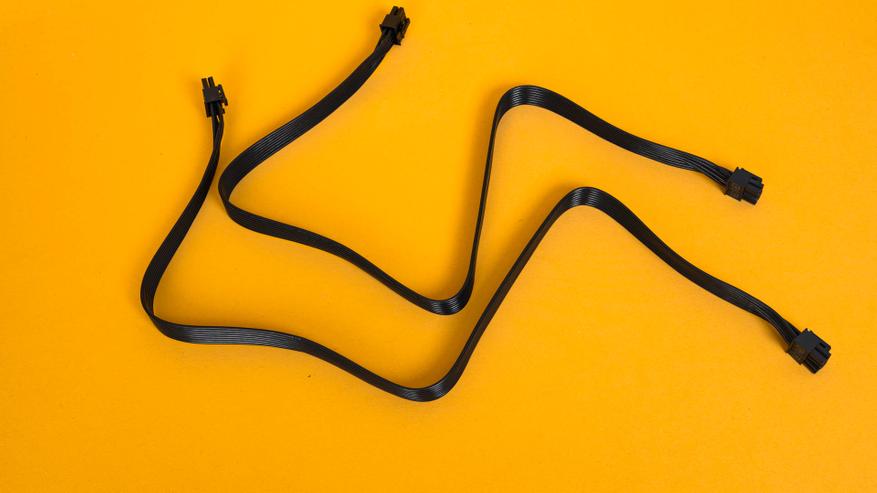

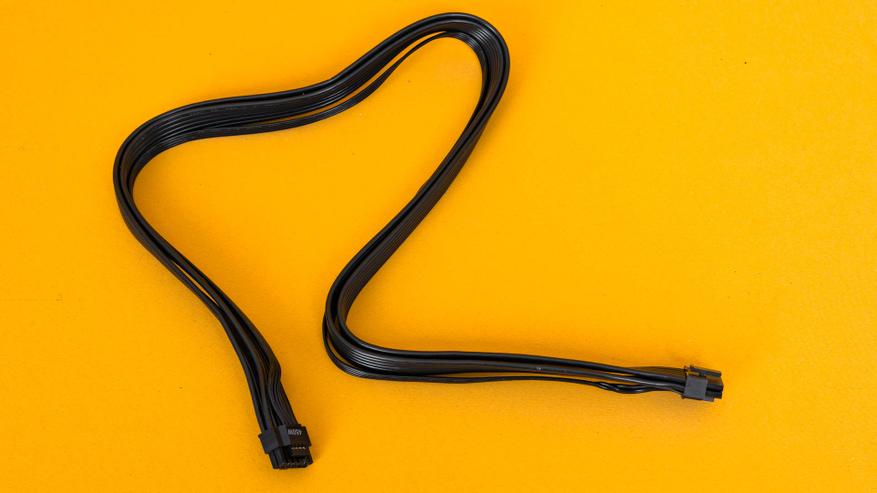

Для питания процессора есть два кабеля с разъемами 4+4 pin, что соответствует требованиям современных процессоров.

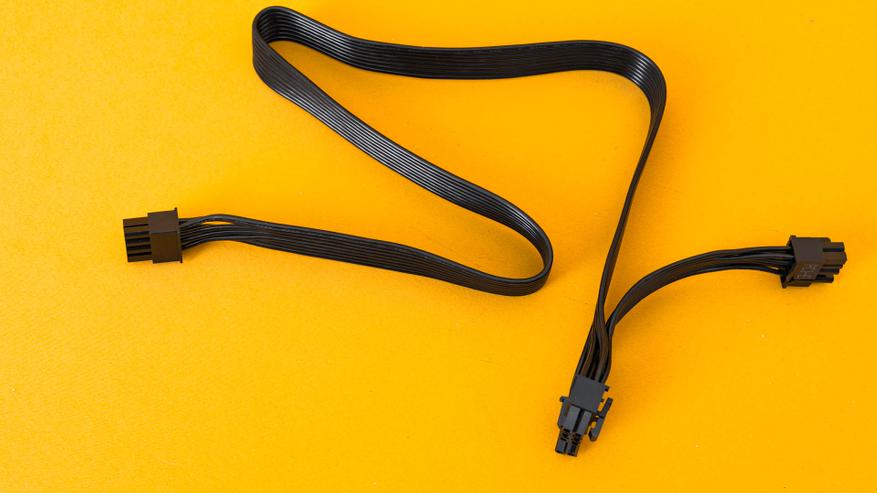

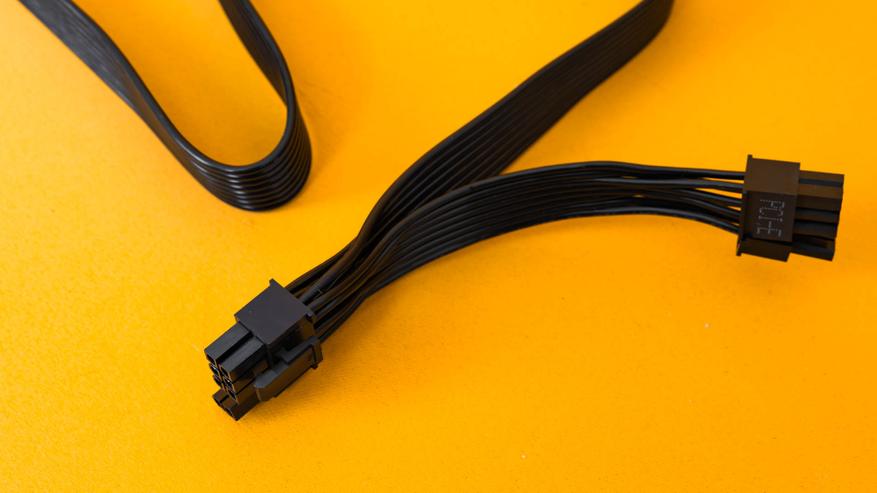

Однако, для питания видеокарт в комплекте только два кабеля: первый с разъемами 12HVPWR и второй с двумя разъемами 6+2 pin. Некоторым пользователям такого количества кабелей может быть недостаточно, так как некоторые видеокарты требуют подачи питания через три разъема 6+2 pin. Этот момент следует учесть при выборе видеокарты и блока питания.

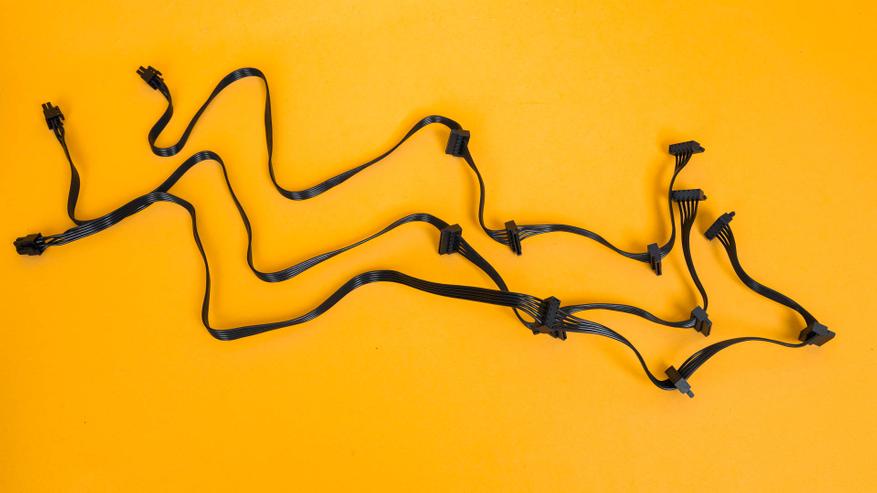

Для подключения периферийных устройств в комплекте идут следующие кабели:

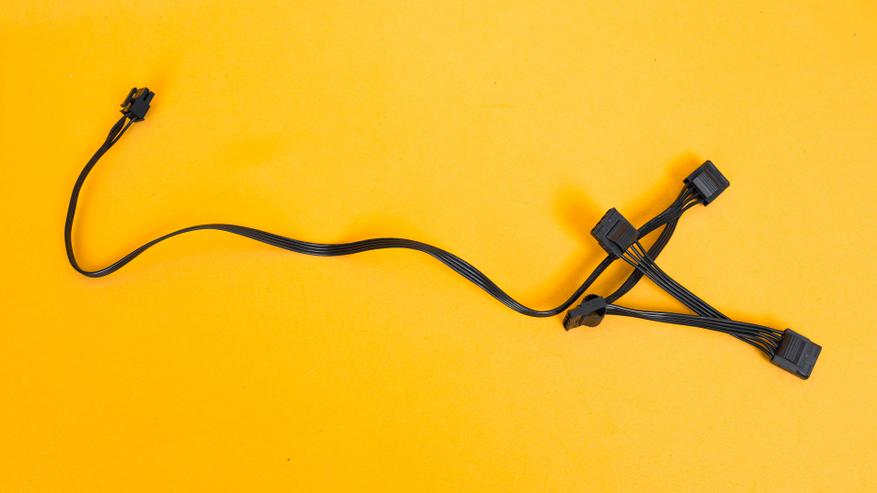

• 3 кабеля с разъёмами SATA;
• 1 кабель с разъёмом MOLEX.

Кабели питания в Chieftec Polaris 3.0 плоские и имеют некоторую жёсткость, что упрощает их размещение в корпусе компьютера. В этой модели используются кабели двух типов:

• для питания видеокарт, процессора— 16 AWG;
• для питания материнской платы и остальных компонентов — 18 AWG.

Внешний вид блока питания

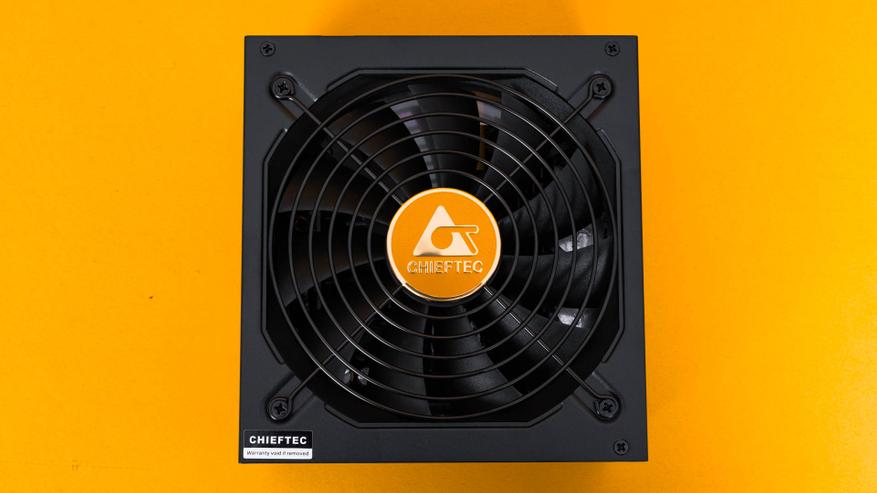

Габариты Chieftec Polaris 3.0 850W соответствуют стандарту ATX. Корпус блока питания состоит из двух деталей, выполненных из листового металла. Решетка-гриль, выполненная из металлической проволоки, расположилась в верхней части корпуса блока питания.

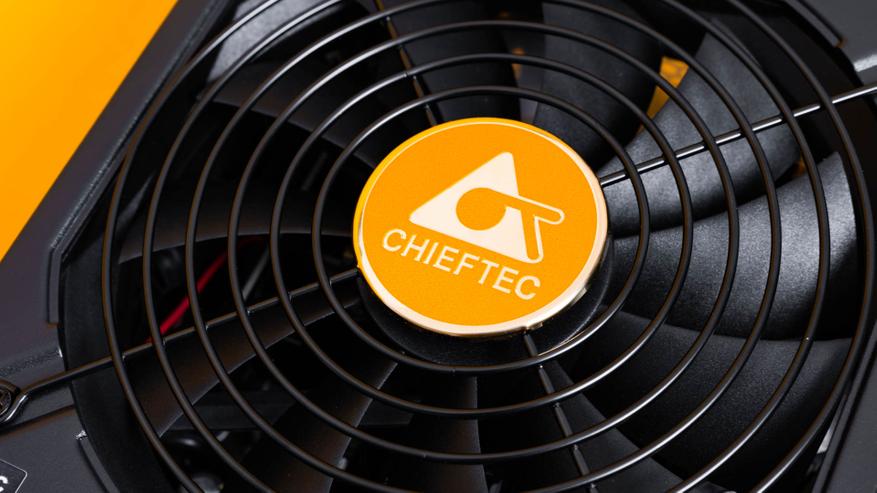

На решетке имеется логотип компании в золотистом цвете.

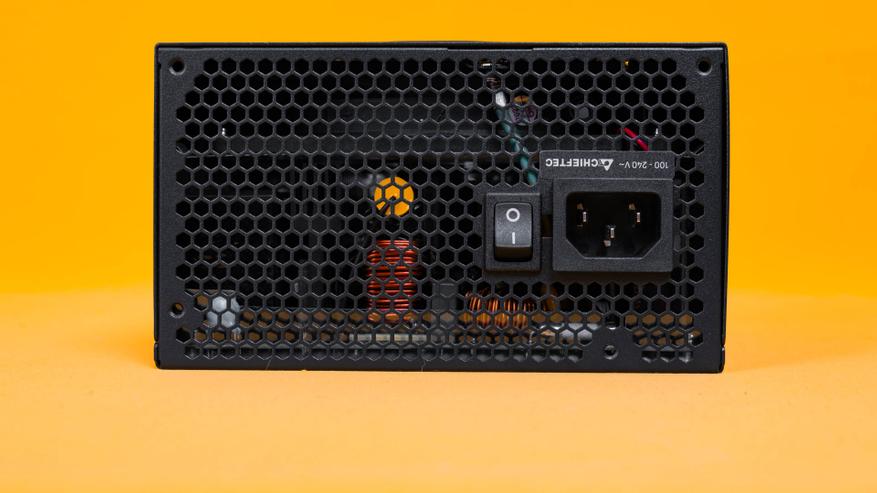

Вентиляционные отверстия, кнопка включения и разъем для силового кабеля располагаются на тыльной стороне корпуса.

Разъемы для подключения кабелей питания расположились на лицевой стороне корпуса. Над разъемами имеются надписи для того чтобы облегчить подключение кабелей питания.

Наклейка с характеристиками Polaris 3.0 мощностью в 850W находится на нижней части корпуса блока питания.

Внутреннее устройство

Чтобы изучить внутреннее устройство блока питания Chieftec Polaris 3.0 850W, необходимо открутить четыре винта в верхней части корпуса и разделить его на две половины.

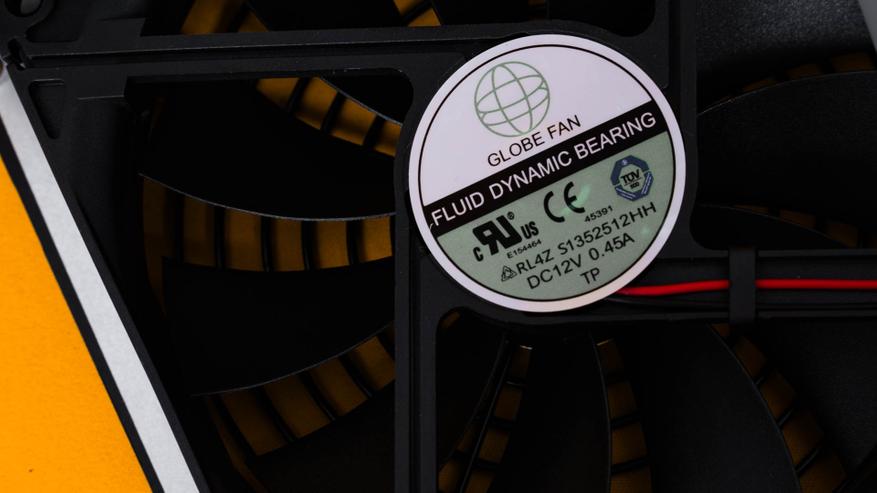

В этом блоке питания используется вентилятор модели Rl4Z S1352512HH производства Globe Fan, размером 135 мм с гидродинамическим подшипником. Разъём подключения вентилятора к плате залит термоклеем, а провод прикреплён к другим проводам нейлоновой стяжкой. Такие решения наводят на мысль, что компания Chieftec не хотела бы, чтобы кто-либо вскрывал блок питания и вмешивался в его работу. При подробном рассмотрении внутренних компонентов блока питания видно, что на входном разъеме имеются конденсаторы Y и X. Под разъемом на плате расположены пара дросселей и конденсатор.

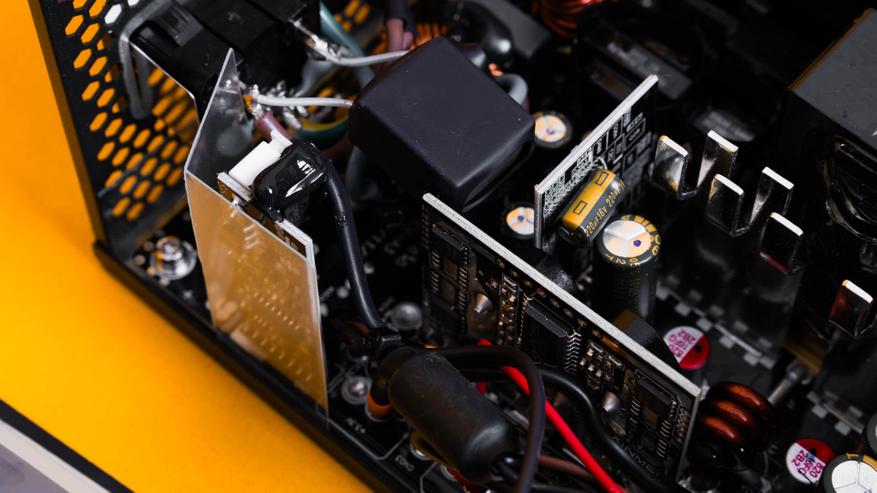

Микросхема HF81 с несколькими SMD-элементами, подключенная к X-конденсатору, отвечает за разряд конденсатора при отключении питания.

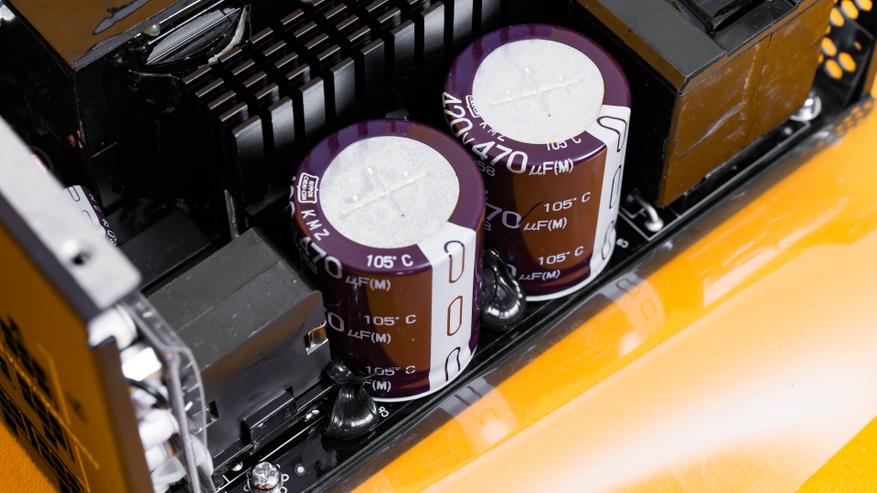

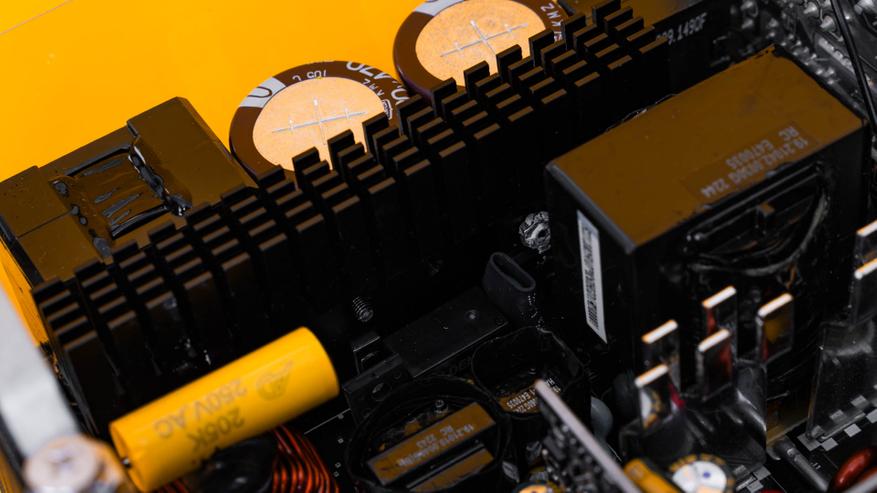

За главным радиатором находится дроссель APFC и входные конденсаторы от японской компании Nippon Chemi-Con. Ёмкость этих конденсаторов составляет 470 мкФ, что является приемлемым показателем для 850-ваттного блока питания.

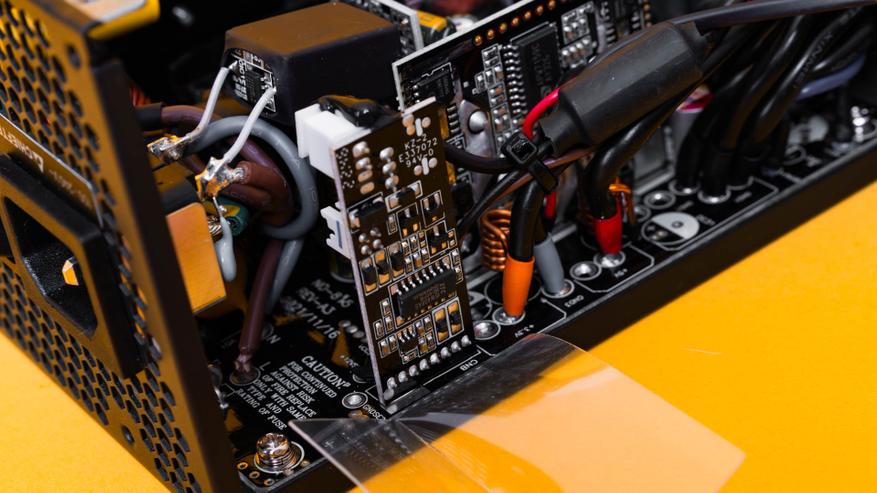

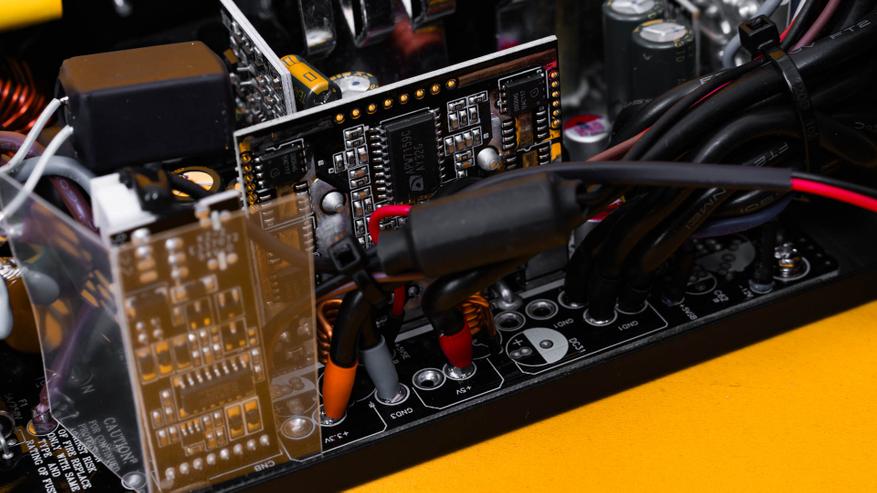

Рядом с «отходящим» пучком проводов расположена дополнительная плата с DC-DC-преобразователями, которые используются для создания напряжений 3,3 В и 5 В. Управление этими преобразователями осуществляется с помощью микросхемы APW7159C.

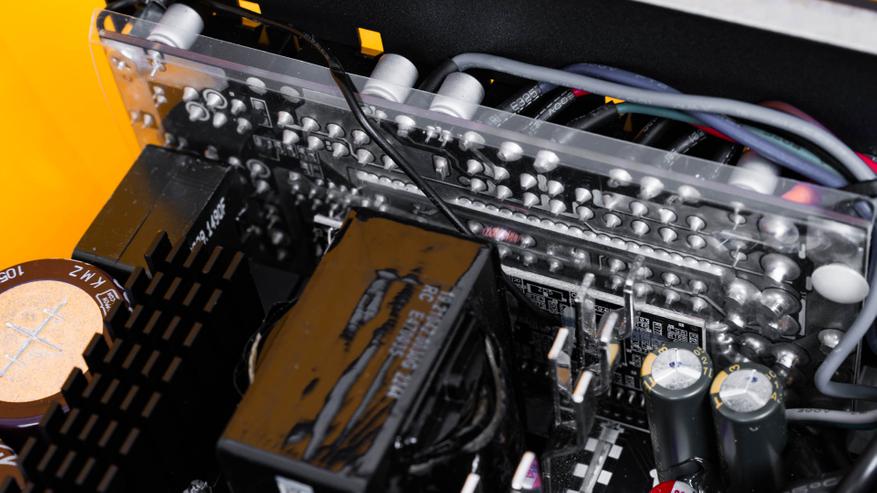

На выходных цепях находятся золотисто-зелёные конденсаторы от тайваньского производителя Teapo, обладающие ёмкостью 3300 микрофарад. Также на плате выходных разъёмов установлено несколько маленьких твёрдотельных конденсаторов.

Тестирование

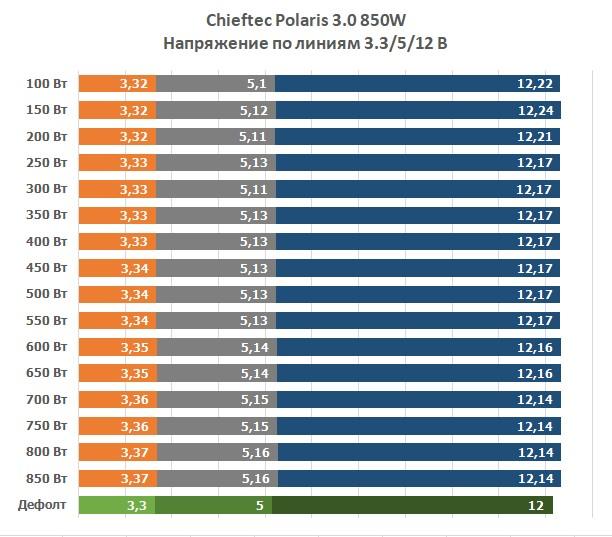

Блок питания Chieftec Polaris 3.0 850W тестировался на импровизированной тестовой платформе с шагом нагрузки на линию +12 В в 100 Вт. Линии +5 В и +3,3 В были под постоянной нагрузкой в 30 Вт.

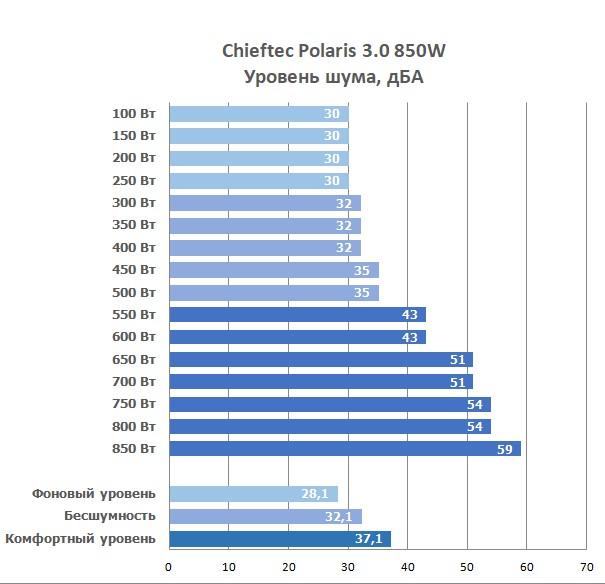

Уровень шума вентилятора в Chieftec Polaris 3.0 850W с расстояния 50 см:

Вывод

Блок питания Chieftec Polaris 3.0 850W представляет собой мощное и надежное устройство, которое предназначено для обеспечения надежного и стабильного электропитания персональных компьютеров. Для пользователей которые хотят получить за свои деньги современный и актуальный блоком питания с хорошей репутацией производителя Chieftec Polaris 3.0 850W является таковым.
