Обзор блока питания be quiet! TFX Power 2 300 W (BN229)

Здравствуйте, уважаемые читатели!
Я опять с блоком от компании be quiet! На этот раз с карликовым, формфактора TFX. Их используют для построения компактных медиа-компьютеров.
БП с наименованием TFX Power 2 300 W существует два варианта: один с сертификацией 80 Plus Bronze (BN228) и с 80 Plus Gold (BN229). У меня на обзоре версия голд.

Характеристики

Писать все характеристики я не буду. Можно?
Кому интересно, может посмотреть на сайте производителя.

Здесь приведу таблицу максимальных нагрузок по линиям:

Упаковка и комплектация

Упакован TFX Power 2 300 W в миниатюрную коробочку характерного для блоков данной компании дизайна.

В комплекте:
— be quiet! TFX Power 2 300 W;
— переходник 2 Molex — 6-pin PCI-E;
— руководство по эксплуатации;
— 5 пластиковых стяжек;
— 5 винтов.

Внешний вид

Когда в руки попадает такой малыш, то в первую очередь удивляют его размеры относительно старших собратьев формата АТХ. Привыкаешь к большим железным коробкам со 140-м вентилятором и умиляют такие миниатюрные размеры блока.

В верхней части решетка с 80 мм вентилятором. На блоке BN228 вентилятор немного выступал на поверхностью корпуса. Здесь все ровненько, только присутствует некая отштампованная площадка. Может красоты ради, а может на блоке от ОЕМ-производителя здесь располагалась наклейка с характеристиками.

Фирма be quiet!, как и большинство фирм, названия которых вы видите на упаковке блоков питания (да и многих других продуктов, не только компьютерных комплектующих) сама не производит БП, а заказывает их разработку производителям. Да это и неплохо. Пусть продукт разрабатывают профессионалы с опытом и именем в данной области (в данном случае FSP), а заказчик им подскажет, какие характеристики нужно улучшить.

В остальном все как обычно у таких блоков. Разве что с боков есть небольшие отверстия для вентиляции (или чтобы хомяка внутрь посадить, дать ему в лапы весла и пусть гребет? Не знаю). Такая конструктивная особенность обусловлена требованиями стандарта.

Кабели

Кабели у блока недлинные. Это нормально, так как использовать be quiet! TFX Power 2 предполагается в компактных корпусах.

Разъемов вполне достаточно для сборки системы даже с дискретной видеокартой с дополнительным питанием. Кабель с коннектором PCI-E выполнен отдельно и подключается к блоку с помощью двух Molex, запас каковых при этом заканчивается. Впрочем, в данном случае не предполагается использование мощной видеокарты, так что можно использовать и один Molex, а второй оставить для необходимого вам оборудования.

Разъем питания процессора четырехконтактный, что тоже нормально. Вряд-ли кто-то будет использовать этот БП в системе с топовым процессором, или для его разгона.

Картинку с длиной кабелей я, как обычно, спер с сайта производителя. Плюс-минус несколько миллиметров она совпадает с реальностью.

Разборка

Подробно описывать схемотехнику буквочками я не буду, ибо мой обзор не первый. Есть и на русском и на английском с подробным описанием кишочков.
Остановлюсь на особенностях, не увиденных мной в трудах других авторов.

Так как блок построен на основе платформы FSP, то и схемотехника его похожа на подобные БП, например, Be Quiet! Pure Power 11.

Микросхема FSP6600D отличается от виденных мной ранее только типом корпуса — SOIC для поверхностного монтажа.

Как я уже писал в обзоре Pure Power 11, в блоке используется схема прямоходового преобразователя с активным демпфированием (Active Clamp Forward PWM Controller). Данная схема привлекательна низким шумом от силовых ключей, пониженными динамическими потерями на них, и упрощенной реализацией синхронного выпрямителя на низковольтной стороне.

На входе отсутствует варистор. И хотя в видео я заклеймил позором фирму за это упущение, немного подумав, я не вижу сильно уж страшного недостатка. С некоторыми помехами будет справляться фильтр, а современные контроллеры имеют защиту от повышенного входного напряжения. То есть, если что и сгорит, то на высоковольной стороне и подключенное к блоку оборудование не должно пострадать. Теоретически. Хотя и шанс на обратное есть. Так что я все равно за варистор, ибо защиты много не бывает.

Есть там защита в контроллере, кстати, или нет — только инженеры FSP знают, никакой информации по FSP6600D у меня нет, это суперсекретная микросхема :)

Кстати, в этом еще один минус блока. Ремонтировать его при выходе контроллера из строя будет весьма затруднительно. В продаже их нет, тут только искать донора.

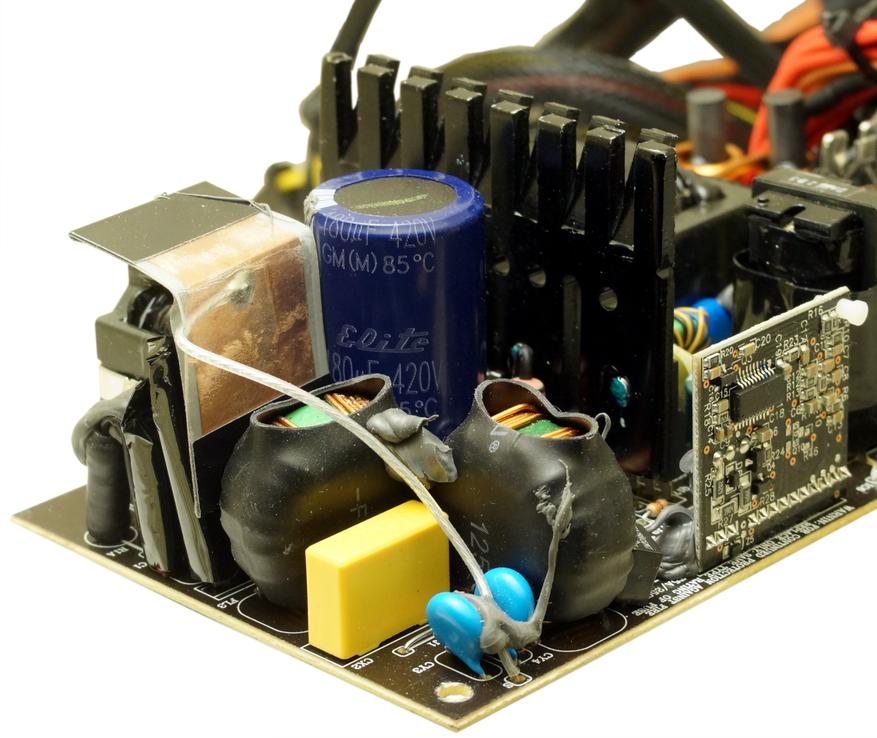

Единственное отличие, в моем экземпляре блока стоит высоковольтный конденсатор Elite емкостью 180 мкФ с рабочим напряжением до 420 В и температурой до 85 °C. В первых вариантах блока стояли Теаро и установка вместо него Elite с сомнительной репутацией радовать не может.

Кстати, еще один любопытный момент. В спецификации на сайте производителя указано отсутствие защиты от перегрева.

И ее действительно нет, хотя место под нее на плате существует.

Данная защита в блоках обычно реализована по такому принципу: на специально обученный аналоговый вход супервизора подключен сигнал с внешнего датчика, которым является терморезистор. При превышении температуры на нем, супервизор запрещает работу ШИМ-контроллера, то есть, блок питания выключается. Терморезистор ставили в самой термонагруженной части. В блоках старой схемотехники это чаще всего радиаторы выпрямительных диодных сборок. Но при современной схемотехнике выпрямители во вторичной части блока уже не являются самой горячей частью блока, а ставили его по традиции именно на радиатор транзисторов синхронного выпрямителя.

Да и вообще, такая схема защиты несовершенна, ибо перегреться могут и транзисторы преобразователя, и трансформатор, и много еще чего. В каждую деталь термистор не поставишь. Так что нет ее — суслик с ней. Ничего она и так толком не защищала.

Сделано все хорошо. Пайка хороша.

Система охлаждения

Вентилятор установлен типоразмера 80х80х20 мм с подшипником скольжения, фирмы Protechnic Electric, модель MGA8012LR-A20. Стартовое напряжение вентилятора равно 2,8 В. В блоке вентилятор стартует с напряжения 4,8 В.

У be quiet! имеются вентиляторы данного типоразмера своего производства, но и этот агрегат весьма неплохо справляется со своей работой, поэтому менять его не стали. До половины мощности шум от вентилятора не слышно вообще, после 200 Вт его становится слышно, но шум невелик и неназойлив. В целом, как обычно у данной компании, блок получился очень тихий.

Тестирование

С дежурным напряжением все в порядке.

12 В

Во всем диапазоне напряжение ниже 12,00 В, но не выходит за рамки требуемиых стандартом 5 % отклонений.

Отклонения по этим каналам не превышают 2 %.

На плате распаян подстроечный резистор. Я попытался чуть поднять 12 В линию, но одновременно с этим ожидаемо задралось и напряжение на других каналах. То есть, для данной конфигурации блока он был настроен оптимально уже на заводе.

Пульсации

Вполне ожидаемо, пульсации весьма невелики. По 12 В каналу они не более 20 мВ, а по 5 и 3,3 В каналам не более 15 мВ.

КПД

Блок соответствует стандарту 80 Plus Gold.

Выводы

Безусловно, be quiet! TFX Power 2 300 W (BN229) далеко не идеальный блок питания. Но если вам действительно нужен эффективный и бесшумный БП формфактора TFX, то и большого выбора у вас не будет. Тут уж фирма точно вычислила нишу и почти полное отсутствие в ней конкуренции. Старенькие FSP и Chieftec, да не очень удачные модели от Seasonic, которые еще и поискать придется. На этом фоне и про конденсатор фирмы Elite можно забыть, и про цену, которая составляла на момент написания статьи чуть менее 5000 рублей.

Вот так. Себе бы без сомнений приобрел такой БП, буде мне он нужен.

Плюсы:
— высокая эффективность;
— качество изготовления;
— хорошая стабильность напряжений и низкие пульсации;
— бесшумность.

Минусы:
— сомнительного качества высоковольный конденсатор;
— цена.

Стабильных вам напряжений!
