Создан мини-компьютер Raspberry Pi с двумя поворотными экранами

Моддер и разработчик под псевдонимом SECTOR 07 представил проект RPI Dev Cyberdesk — компьютерную систему на основе Raspberry Pi с двумя сенсорными экранами и корпусом, напечатанным на 3D-принтере. Все файлы проекта опубликованы в открытом доступе на GitHub.

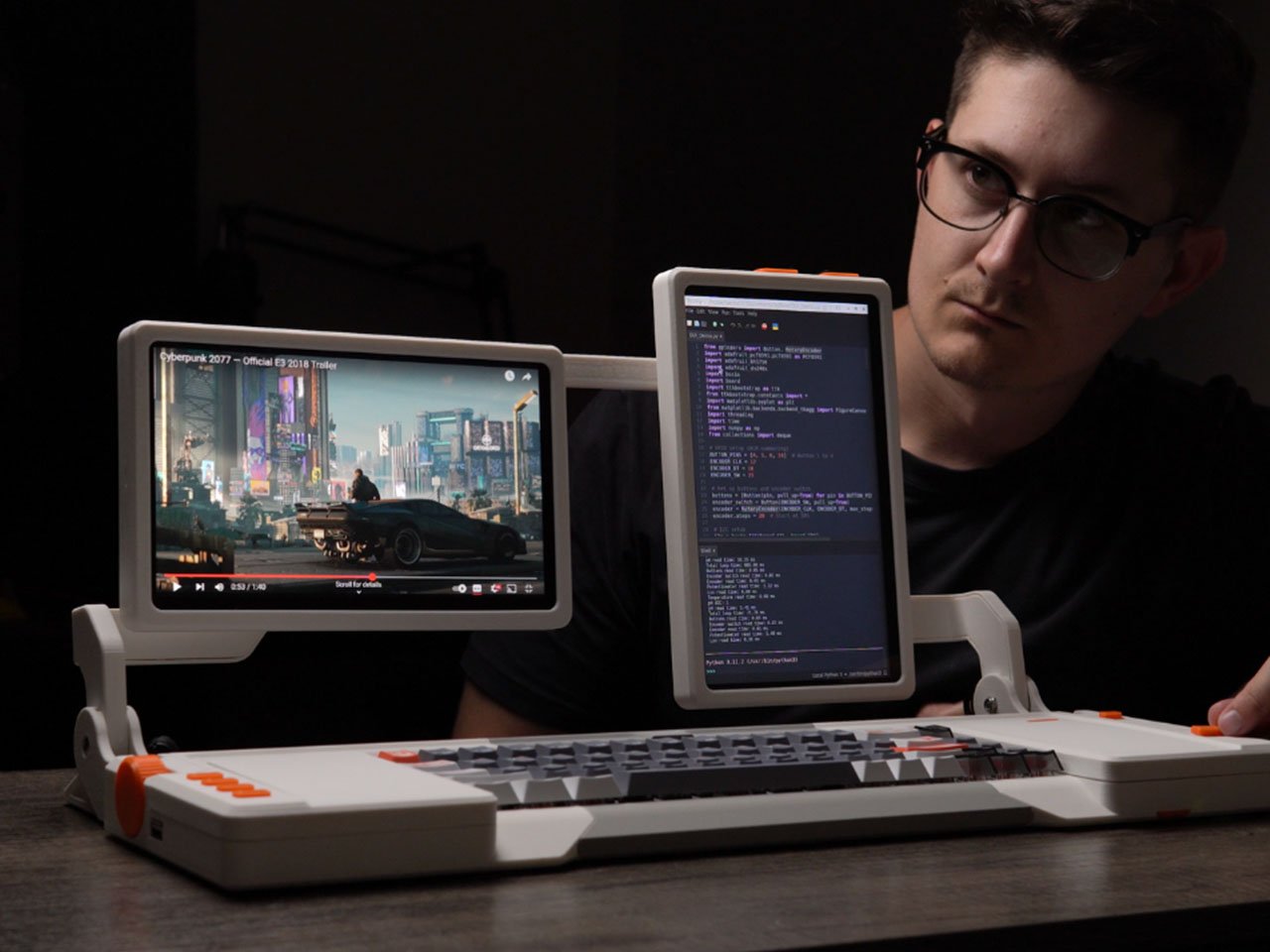

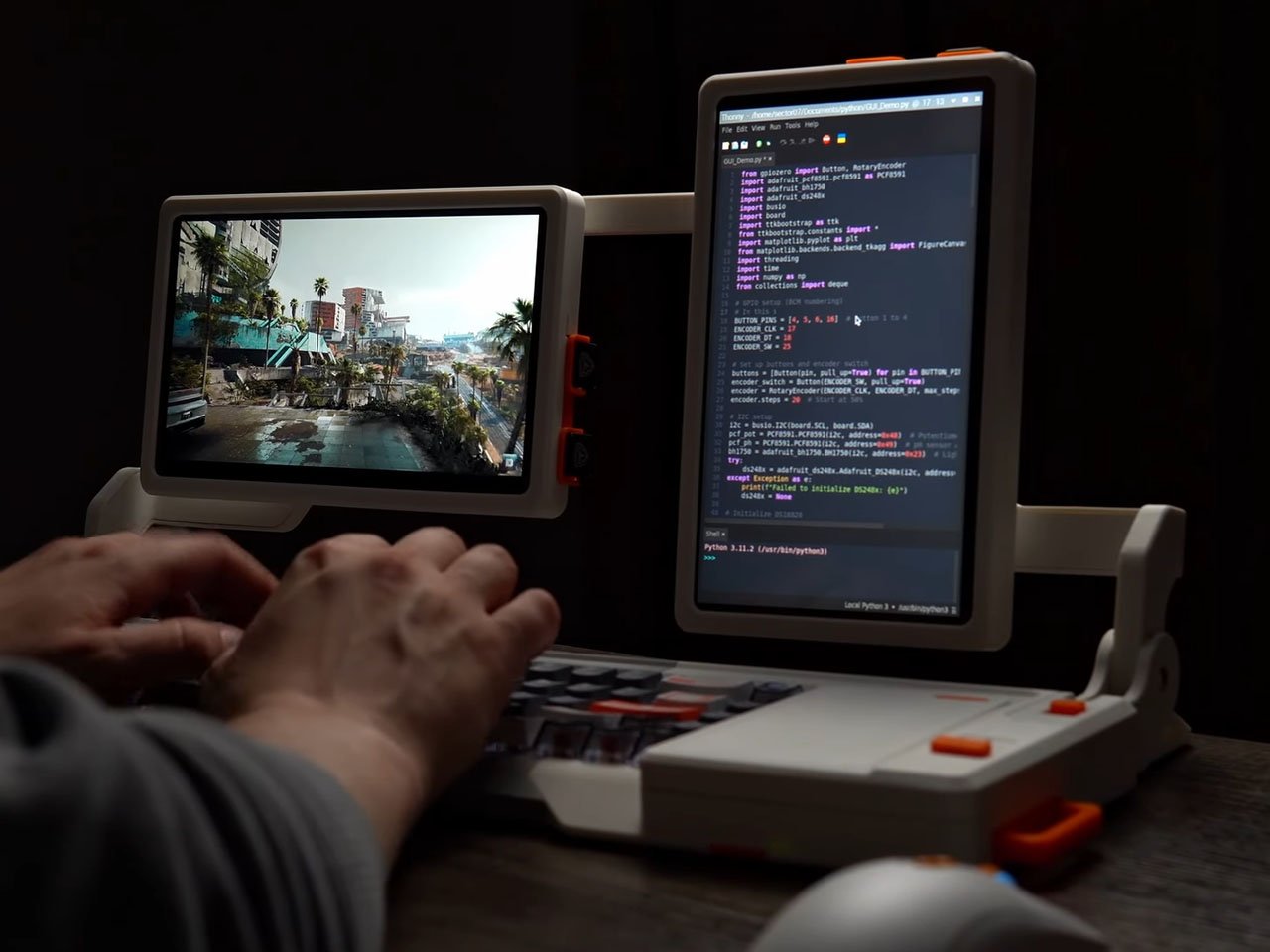

Устройство оснащено двумя 9-дюймовыми сенсорными дисплеями, установленными на поворотных креплениях с миниатюрными шарикоподшипниками. Крепления позволяют поворачивать экраны в портретный или ландшафтный режим с фиксацией положения без раскачивания.

Электронная начинка состоит из трех отдельных печатных плат, разработанных в программе KiCad. Первая плата управляет питанием и четырьмя программируемыми кнопками, вторая обрабатывает данные с датчиков I2C, третья обеспечивает подключение 40-контактного разъема GPIO для совместимости с дополнительными модулями.

Система питания способна обеспечить ток до 6 ампер через N-канальный полевой МОП-транзистор для управления двумя дисплеями. USB-концентратор со встроенным источником питания гарантирует стабильную подачу энергии ко всем компонентам.

Корпус изготовлен методом 3D-печати с использованием яркого филамента и угловатого дизайна в стиле ретрофутуризма. Создание механизма фиксации потребовало множества итераций 3D-моделирования для достижения точной посадки деталей.

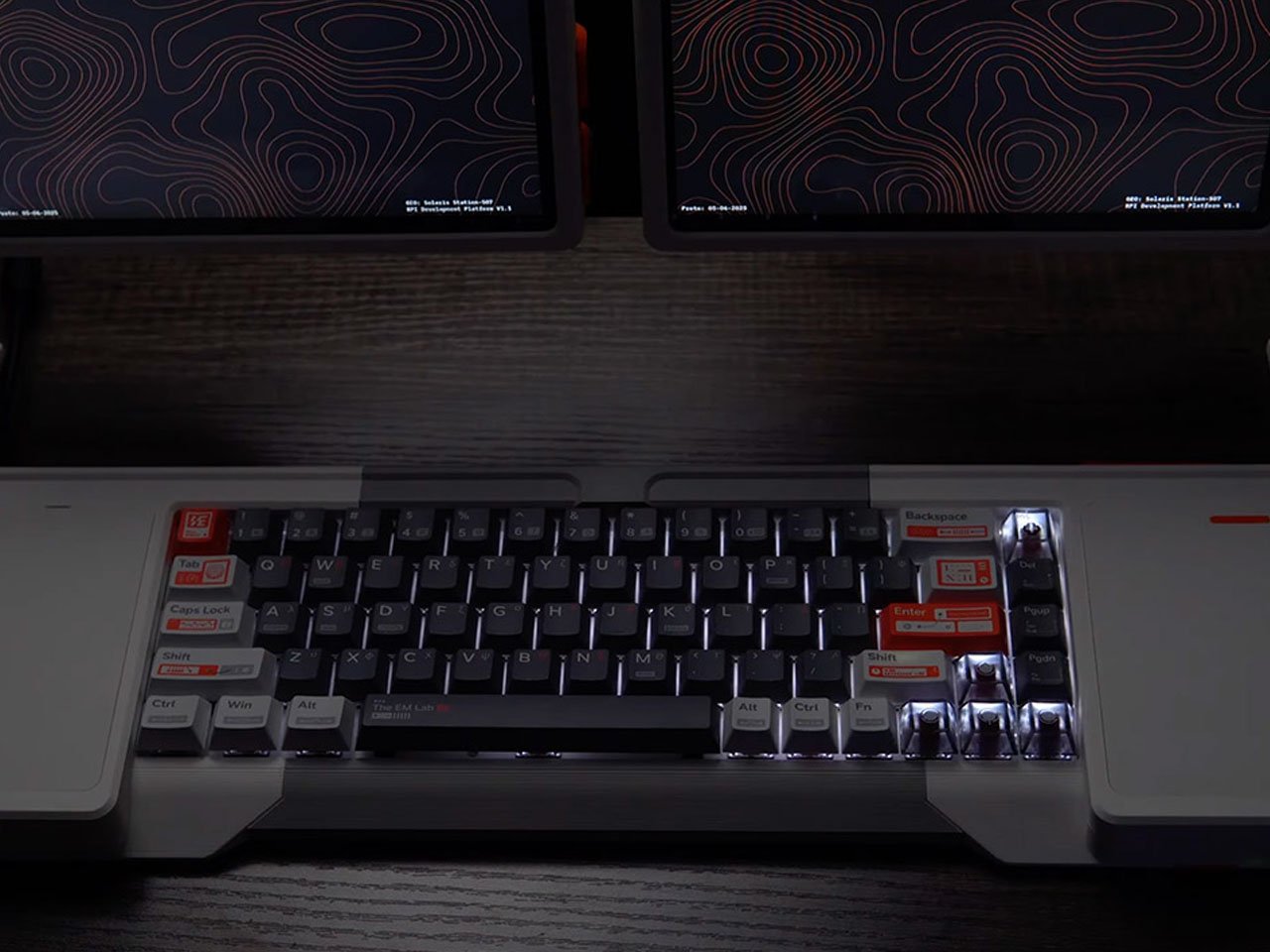

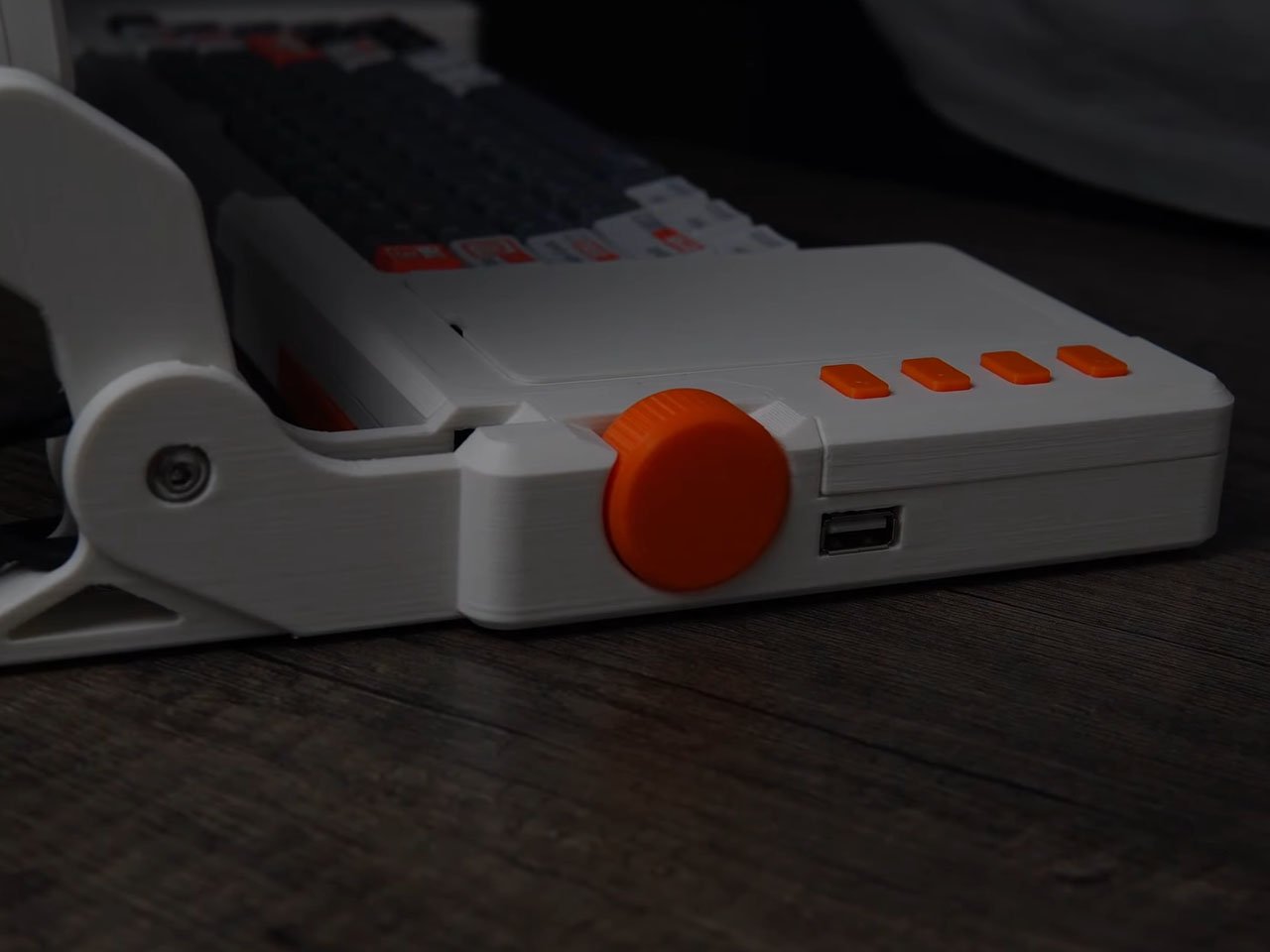

Под нижним дисплеем размещена компактная механическая клавиатура с линейным регулятором громкости, четырьмя программируемыми макроклавишами и поворотным энкодером со встроенной кнопкой. Внешний порт I2C и открытый разъем GPIO обеспечивают возможность подключения дополнительных датчиков или экранов.

Плоские гибкие кабели соединяют Raspberry Pi с периферийными устройствами, сохраняя компактность конструкции. Предусмотрен быстросъемный зажим для самого Pi, позволяющий заменять SD-карты без использования отвертки.

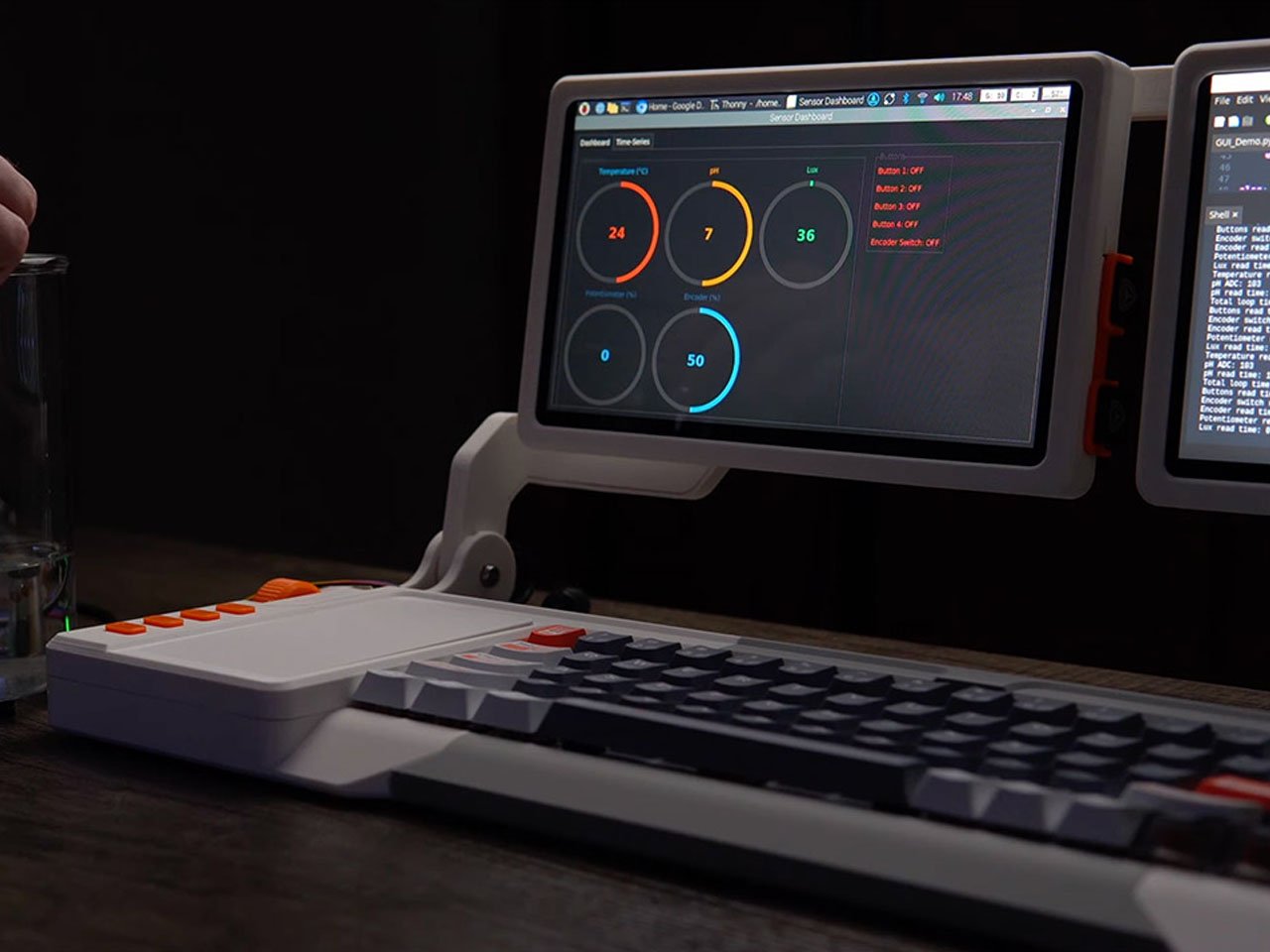

Специальный графический интерфейс отображает на одном из экранов состояние кнопок, положение энкодера, контакты GPIO и данные подключенных датчиков I2C в режиме реального времени. Интерфейс преобразует необработанные сигналы в удобный формат для тестирования и демонстраций.

Сборка устройства включала точную пайку печатных плат PCBWay, особенно в местах расположения мелких контактных площадок. Первая попытка сборки завершилась неудачей из-за перепутанного резистора и короткого замыкания разъема.

Проект вдохновлен существующими устройствами Cyberdesk на базе Pi5 и Cyberdesk 2064. Стоимость дисплеев составляет около 50-60 долларов каждый, плюс расходы на остальные компоненты и печать корпуса.
