Обзор материнской платы Azerty Р61 под сокет LGA1155

| Платформа ПК

 Старый друг — лучше новых двух?

Сегодня хочу рассказать Вам про плату, что не совсем случайно купил для замены сломанной знакомому. Почему не случайно? Потому что после покупки дисков, я периодически захожу на сайт нового, активно развивающегося производителя Azerty, посмотреть, что у них еще появилось новенького. А там сейчас появились материнские платы и что особенно интересно те, что у производителей-гигантов первого эшелона давно сняты с производства! А ведь не все готовы бежать в ногу со временем, обновляя комплектующие по мере их выхода в продажу. Вот так и оказалось, что мой знакомый, не обремененный игроманией и прочими маниями (хотя это не точно), попросил меня посмотреть, что у него случилось с компьютером после добавления оперативной памяти – он не включается.

В открытом системнике я увидел не до конца и с перекосом установленный модуль памяти DDR4 при том, что материнская плата поддерживает только DDR3. В общем на памяти следы прогара контактов и метеринская плата отказалась запускаться совсем. Сбросы биоса, и прочее шаманство не помогли. Пришлось задуматься о замене материнской платы, так как опытным путем выяснил, что остальное, включая процессор, выжило. Поскольку прошлая материнская плата была формата микро-АТХ, плата «Azerty Intel H61 microATX» прекрасно подходила для замены «GA-H61M-S1». Немного усложняло дело то, что операционная система, установленная на ПК была Windows7 64bit – не было уверенности, что все «поднимется» без шаманства. А сделать по возможности «все как было, так как половину паролей уже не помню» было настойчивое требование.

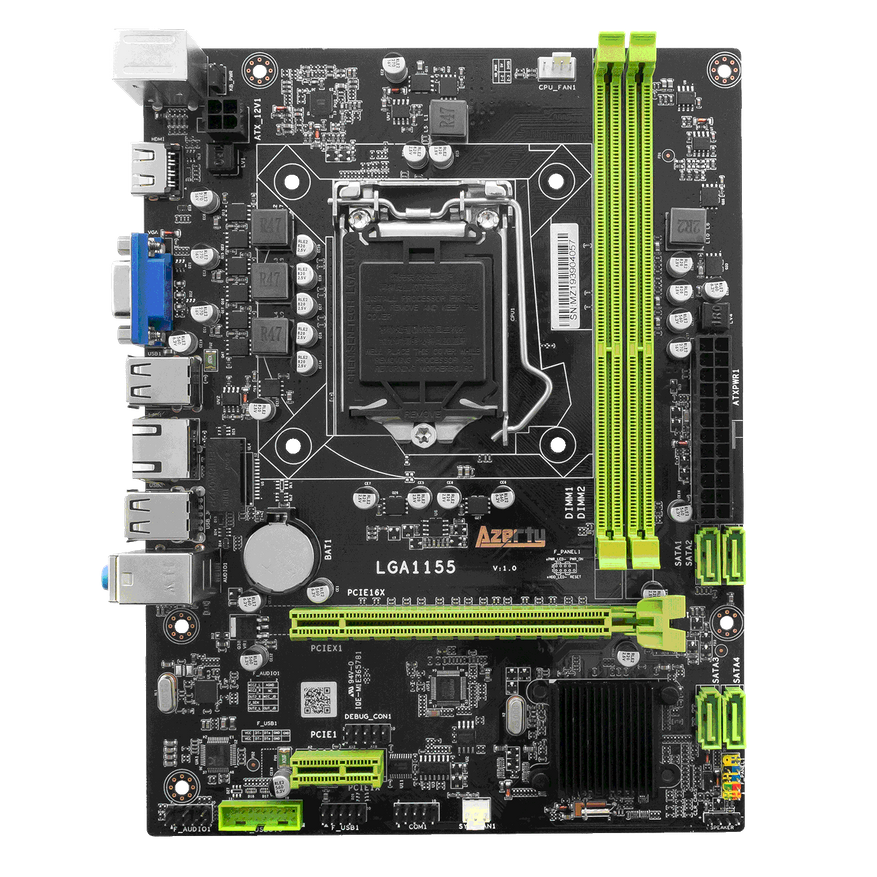

Вот так выглядит материнская плата «Azerty Intel H61». Фото выкладываю с сайта производителя, так как подумал, что лучше не сделаю.

Пришла в «уже традиционном» (смотрите обзоры твердотельных дисков) антистатике. При этом продавец упаковал в свою коробку обычного серого цвета. Немного удивило отсутствие диска с драйверами, с другой стороны – много ли людей у кого еще до сих пор установлен привод? Возможно это логично. Радует, что они в наличии на сайте производителя, откуда и были скачаны на флешку на всякий случай.



Технические характеристики с сайта производителя:

Сокет:

LGA1155

Процессоры:

Intel Core i7/Core i5/Core i3/Pentium/Celeron

Чипсет:

Intel H61

Видео:

*Встроенное графическое ядро в составе процессора: (разъем D-Sub, HDMI)

Тип памяти:

DDR3 DIMM, 1066 — 1600 МГц

Память:

2 слот(а) поддерживается двухканальный режим работы модулей ОЗУ

Питание:

24pin + 4pin

Типоразмер:

microATX

Гарантия:

12 Месяцев

Размер платы, измеренный мной лично: 17см (ширина) на 22,5см (длина).

Также видим (не указано в описании) два разъема PS\2, четыре разъема USB 2.0, выведенные на задней панели и два для подключения на переднюю, Также присутствует штырьковый разъем USB 3.0 для вывода на переднюю панель. Ещё, что для некоторых может быть важно – наличие на плате COM–порта! Один на задней панели и один штырьковый разъем на плате. На плате присутствуют разъём PCI Express x16 и разъём PCI Express x1.

Заявленную чипсетом поддержку 16Гб оперативной памяти, к сожалению, проверить не смог (нет в наличии памяти таких объемов) В разъёмы поставил 4Гб Кингстон 1600Mhz и 2Гб производителя Микрон на 1333Мhz.

Видим также, что подсистема питания сделана по схеме «3+1» с использованием пар силовых MOSFET IRFS3004\IRFS3006 по паре на фазу.  Что для процессора с потреблением 65W (в нашем случае intel Core I3 3220 частотой 3,3 GHz) достаточно. А вот больше – как минимум нужно обеспечивать их более качественным охлаждением в виде радиаторов. Но плата бюджетного ценового диапазона, а на такие даже «гранды» охлаждение не ставят. Нужно отметить также, что все конденсаторы на плате твердотельного типа, что улучшает питание и увеличивает срок жизни материнской платы.

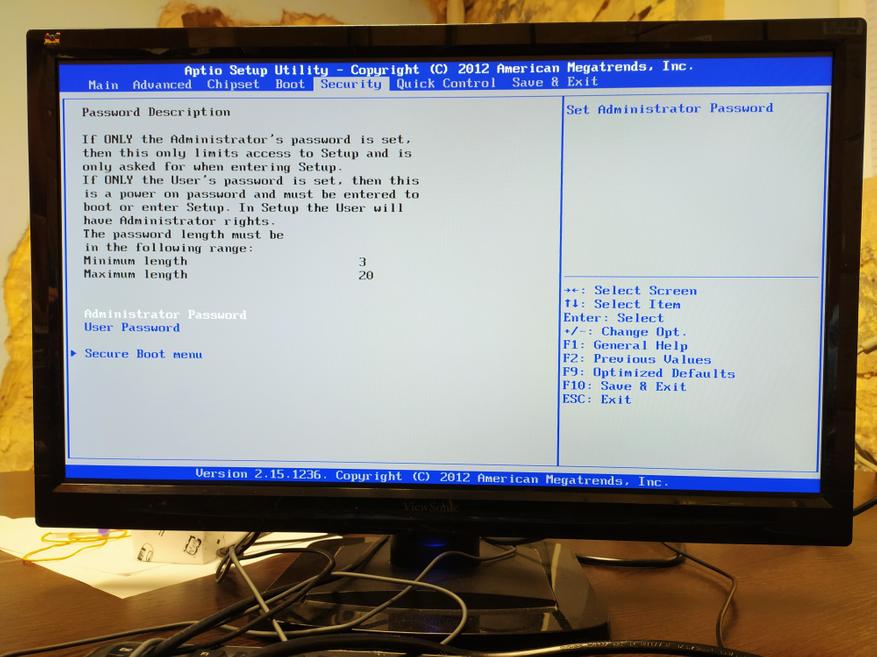

 Запуск. Всё отлично. Заходим в биос – ох, сколько настроек! J Такое ощущение, что можно настроить абсолютно все! В биос автоматически выставилась частота 1333Mhz. Думаю, с процессором intel Core I3 3220 (частотой 3,3 GHz) что-то разгонять нет особого смысла. То, что нужно товарищу – тянет, а увеличение от разгона памяти (установив 1600Mhz в настройках) будет незначительным.

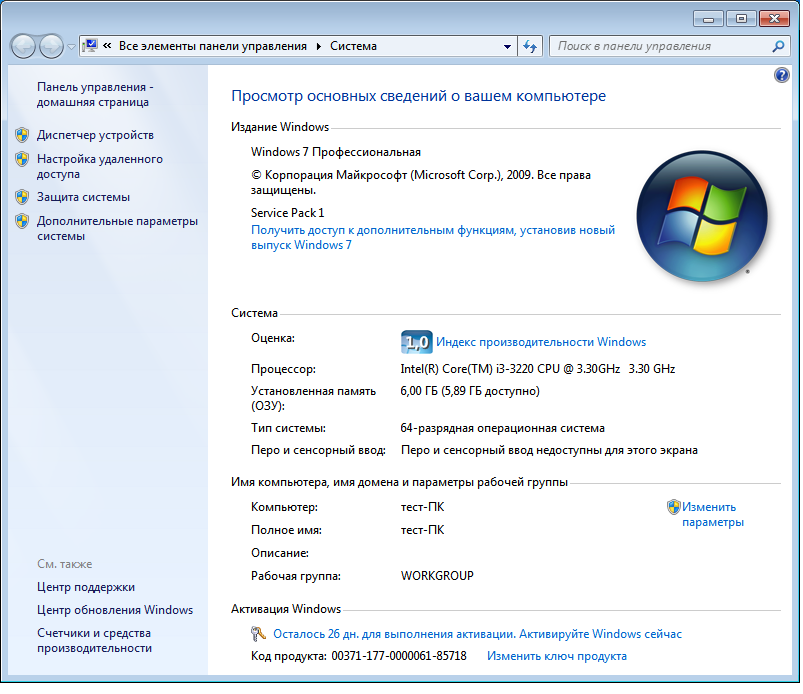

 Копирую «Акрониксом» раздел диска с системой на большую флешку и заливаю его же обратно (не знаю почему, но заметил, что так больше шансов на то, что система «поднимется»). И voilà – система загрузилась.

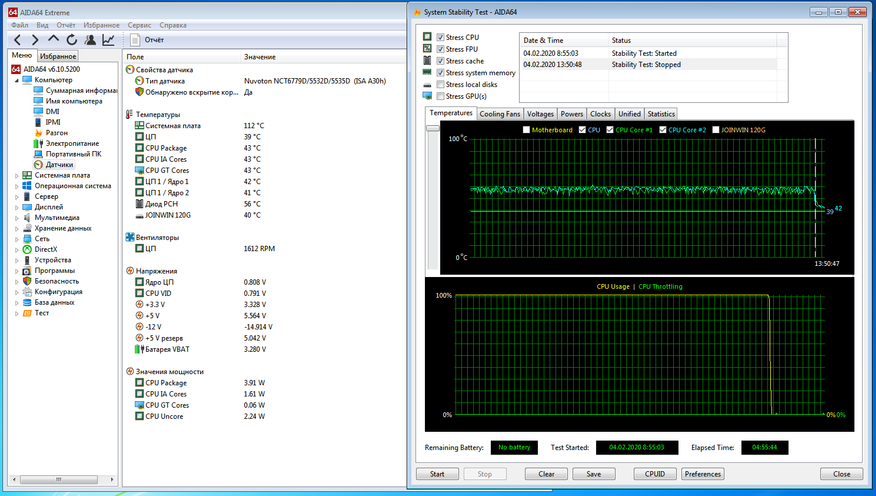

Обновляем (не зря же качал) драйвера и прогоняем основные тесты: на стабильность работы (с использованием встроенного в Aida64 теста стабильности), на скорость работы с твердотельными дисками.

Как видим, никаких неожиданностей не произошло. Температуры в норме. Перезагрузок и прочих неприятностей не произошло в течении пяти часов.

.

Скорость работы ССД обычная для бюджетного интеловского чипсета H61, нормальная. Проверил с помощью отдельного SSD диска с установленной Windows 10 64bit.

Также из любопытства прогнал диск SSD M.2 2280 NVMe 512Gb Azerty BR на переходнике, установленном в PCI-e 16х. Результат ниже:

Видно, что скорость ограничена версией PCI-E 2.0

Выводы.

Кому же можно порекомендовать такую плату? Всё предельно просто.

  1. Для сборки «рабочих лошадок» без особых претензий (благо процессоры, являющиеся до сих пор довольно актуальными можно купить на вторичном рынке не очень дорого).
  2. Для тех, кому необходимо наличие КОМ-портов.
  3. Как замена при ремонте выше обозначенных ПК.

Естественно и, думаю, всем понятно, что пункт под номером три тут является наиболее определяющим в выборе. Все-таки новая и с нормальной гарантией в России будет для многих предпочтительнее, чем бывшая в употреблении со вторички. Конечно, тут каждый для себя решает сам. Но, как говорится, «мое дело предложить»…



20 комментариев

S@rge
Все-таки новая и с нормальной гарантией в России будет для многих предпочтительнее, чем бывшая в употреблении со вторички.

А сколько она стоит то? Сдается мне, что за ее стоимость можно на вторичке взять минимум пару брендовых плат.
Также присутствует штырьковый разъем USB 3.0 для вывода на переднюю панель.

На каком контроллере USB 3 реализован? Чипсет H61 только USB 2 умеет.
Также из любопытства прогнал диск SSD M.2 2280 NVMe 512Gb Azerty BR на переходнике, установленном в PCI-e 16х. Результат ниже: Видно, что скорость ограничена версией PCI-E 2.0

Если поставить i5/i7 3-го поколения, то будет PCI-E 3.0
...
(глядя на фото открытого системника) Это вы в mini-ITX корпус Inwin BM639 (или другой с таким же шасси — морду не видно) поставили mATX плату, убрав нижнюю корзину для 3.5" HDD? Хитро. :)
Последний раз редактировалось
locki
На сайте есть цена, по ней и продают: 2850р.
ПРо ЮСБ 3.0 Хороший вопрос. Нашел только микросхему nct5532 от Nuvoton http://www.datasheet26.com/circuit/1042365/NCT5532D-%D0%B4%D0%B0%D1%82%D0%B0%D1%88%D0%B8%D1%82.html
Но похоже, что это мониторинговая...
Про инвин — точно. Корзина снята! -))
117521021076081656994@google
Как видим, никаких неожиданностей не произошло. Температуры в норме. Перезагрузок и прочих неприятностей не произошло в течении пяти часов.

Cкриншот ниже. Системная плата пробивает 112 градусов, по 5v колбасит 5.5v, а по -12v в районе ~15v)
alarixx
Я тоже заметил «нормальную» температуру :).
Последний раз редактировалось
freddi
Ну так а что ЦПУ себе позволяет, пережил материнку! Надо его добить :)
locki
Действительно! Странно, что 5 часов истязаний пережил без каких-либо проблем… от слова СОВСЕМ!
locki
Да и блок питания от INWiN не полное дерьмо, чтобы верить этим значениям напряжений…
S@rge

Ответ 117521021076081656994@google на комментарий
Как видим, никаких неожиданностей не произошло. Температуры в норме. Перезагрузок и прочих неприятностей не произошло в течении пяти часов.
Cкриншот ниже. Системная плата пробивает 112 градусов, по 5v колбасит 5.5v, а по -12v в районе ~15v)


Сейчас бы еще показаниям аиды безоговорочно верить, особенно по вольтажу. :)
locki
Не верьте Аида, она не понимает датчиков платы или микросхемы НУВОТОН, на которой реализован мониторинг. Плата еле теплая.
Winwars
Помнится, я когда-то давным-давно тоже столь же элегантно сворачивал спиральной SATA-кабели.
Потом все выкинул. Ибо кабель начал терять дату.
locki
Электроны перестали справляться, слишком ускоряясь, стали вылетать за пределы спирали? -))
Последний раз редактировалось
VasyOK!
Вопрос:
все ли SATA порты соотвествуют скорости SATA 3
Это она:
https://aliexpress.ru/item/4000105529410.html
неужели она в России дешевле? Что-то тут нечисто.
S@rge

Ответ VasyOK! на комментарий
Вопрос:
все ли SATA порты соотвествуют скорости SATA 3


Где вы SATA 3 увидели? Чипсет H61 только SATA 2 поддерживает. Собственно на скриншоте с CrystalDiskMark видно что скорость SATA-SSD в интерфейс упирается.
Последний раз редактировалось
VasyOK!
Я не знаю тот ли это чипсет, но вот под сокет 1155 платы с САТА 3 есть:
https://aliexpress.ru/item/4000120820293.html
S@rge
Тот — https://azerty.ru/catalog/product/azerty-intel-h61-microatx
Конечно есть — все, кроме моделей c H61.
j113
цвет у платы симпатишный.
сорри за оффтоп, раз пользуетесь акронисом, не пробовали переносить установленную систему в виртуалку?
locki

Ответ j113 на комментарий
цвет у платы симпатишный.
не пробовали переносить установленную систему в виртуалку?


Нет. Но вот любопытно стало даже…
164815183@vkontakte
с алика подобные материнки на 1155 стоят от 2400р, в разное время можно по разной цене купить — но дороже 3000р не видал.
