Обзор блока питания DEEPCOOL PF700X

Deepcool GAMERSTORM PF700X — блок питания из доступного сегмента, рассчитанный на мощность 700 Вт. При скромной цене — на момент выхода обзора его можно найти в продаже примерно за 4200 рублей — производитель заявляет соответствие сертификату 80+ Bronze, наличие тайваньских и японских конденсаторов, а также DC/DC-преобразователя. В этом обзоре мы познакомимся с блоком поближе, проведём тесты и выясним, что он представляет собой на практике.

Внешний вид и внутренности

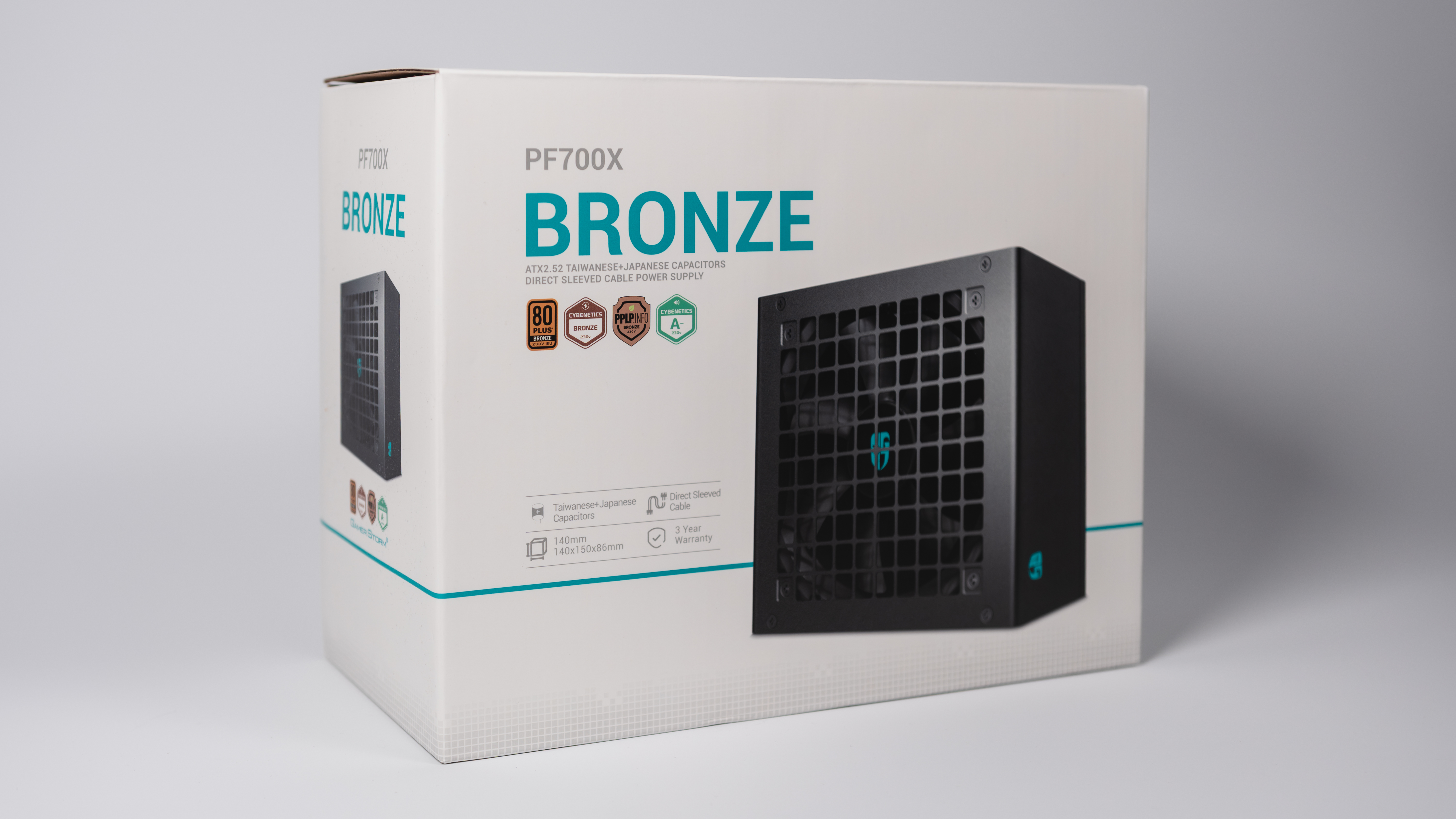

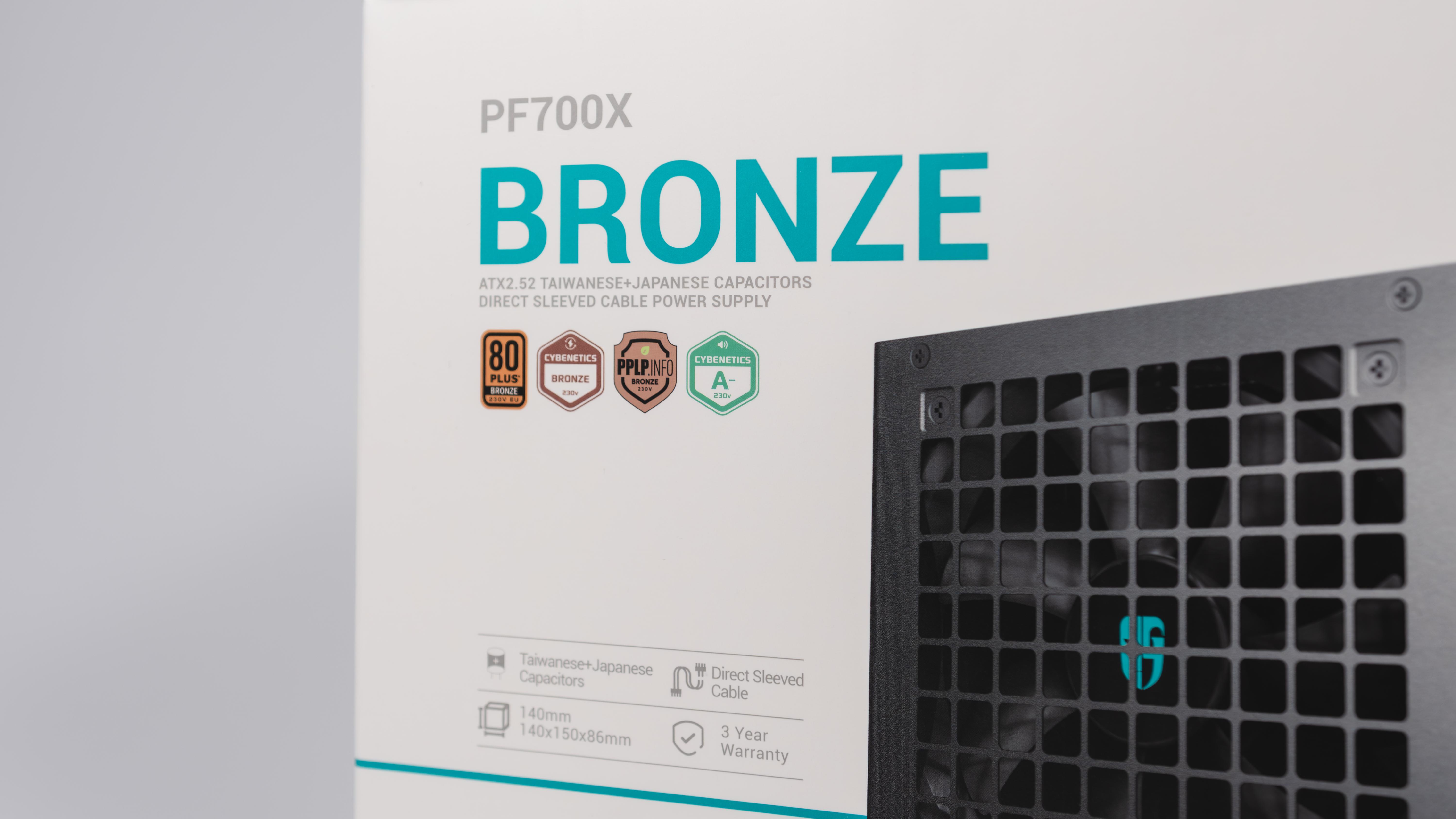

Блок поставляется в коробке. На фронтальной панели сразу привлекают внимание «свежие» сертификаты Cybernetics. Если вы ранее не сталкивались с их расшифровкой, поясню: рейтинг A- относится к уровню шума — он не должен превышать 30 дБА. А сертификат Cybernetics Bronze, подобно 80 Plus Bronze, является оценкой энергоэффективности блока.

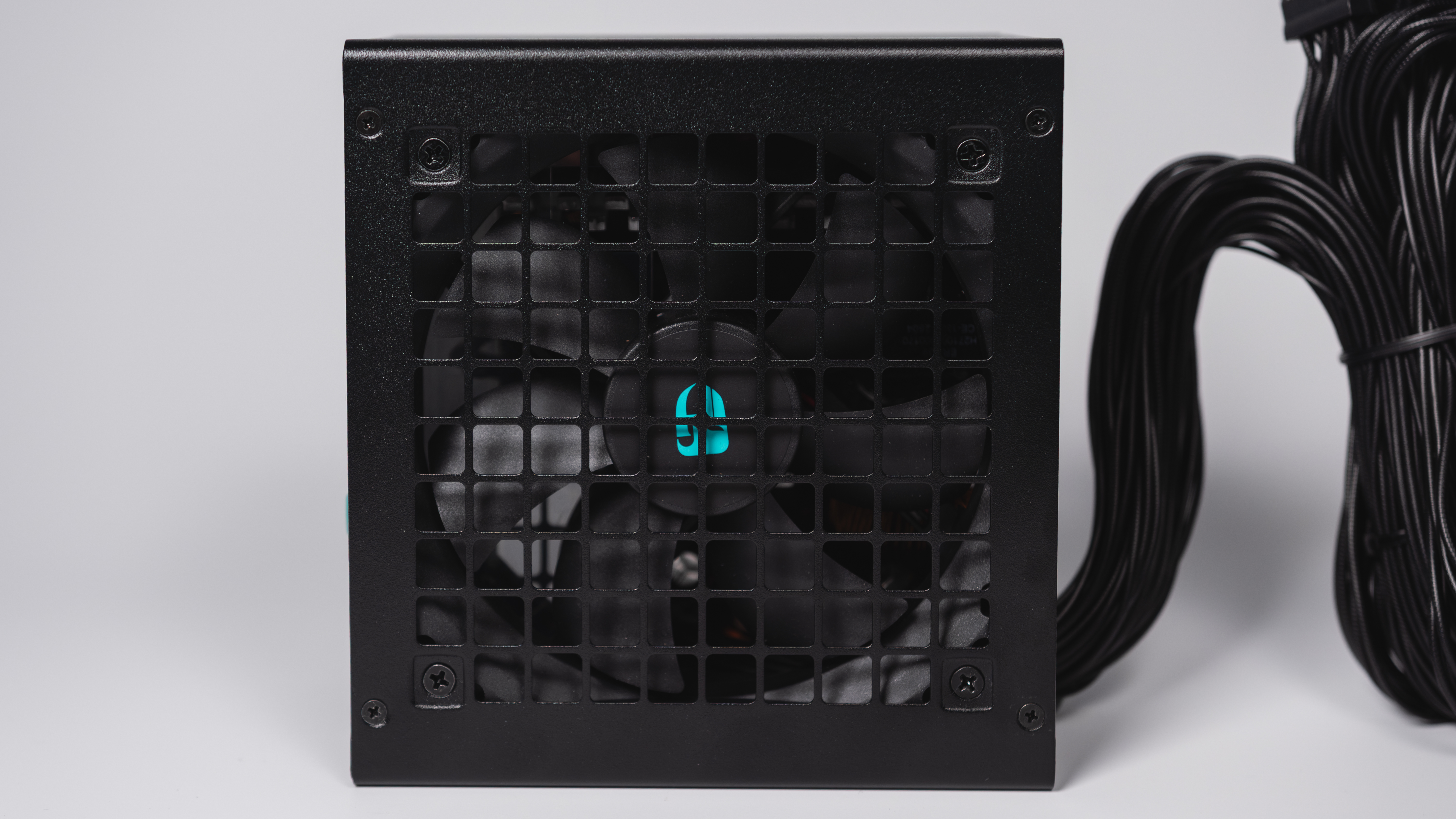

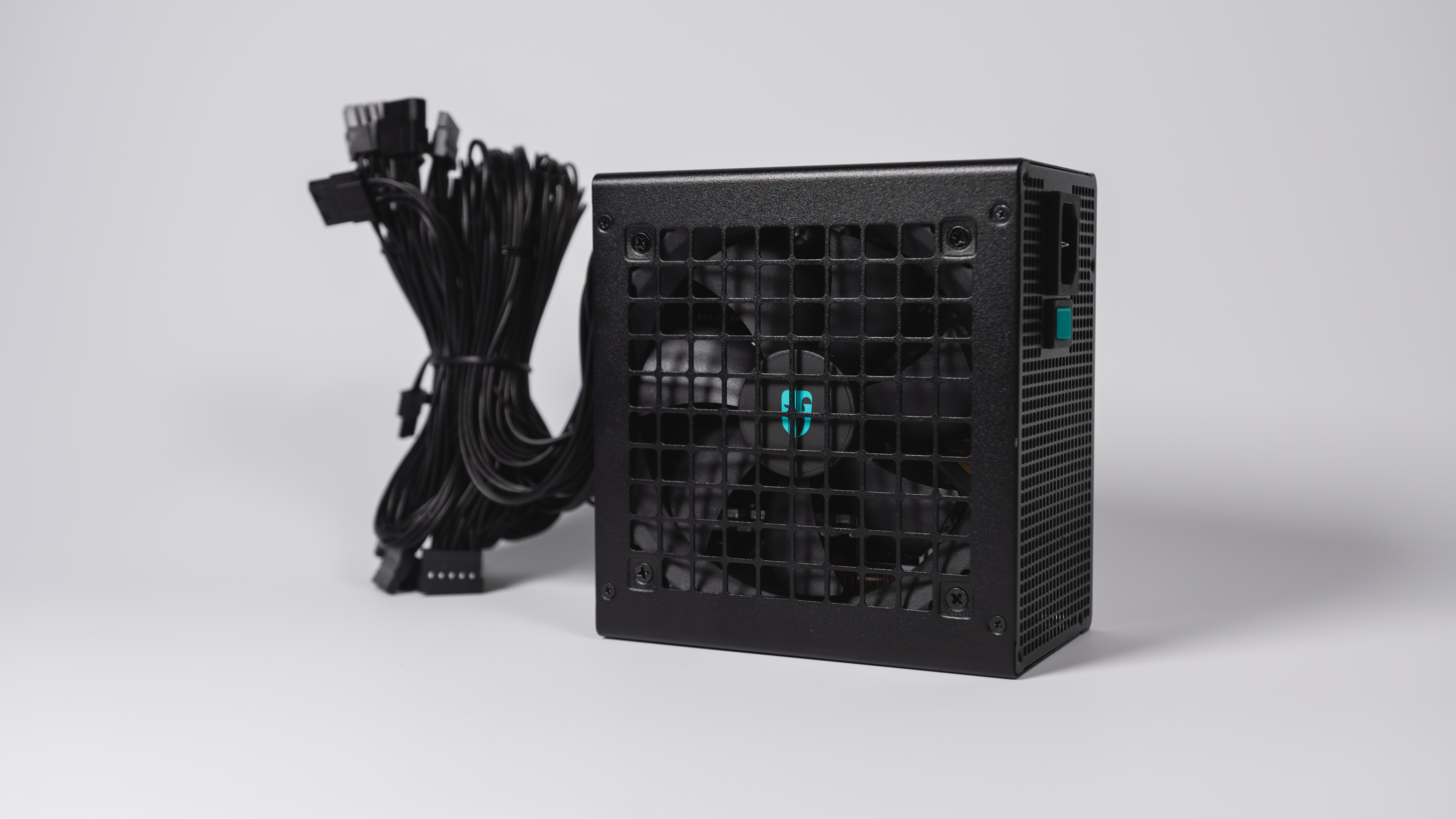

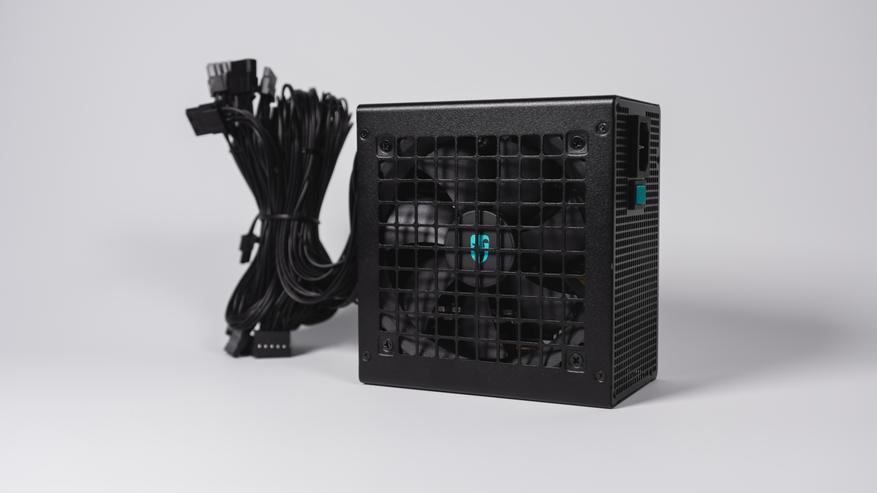

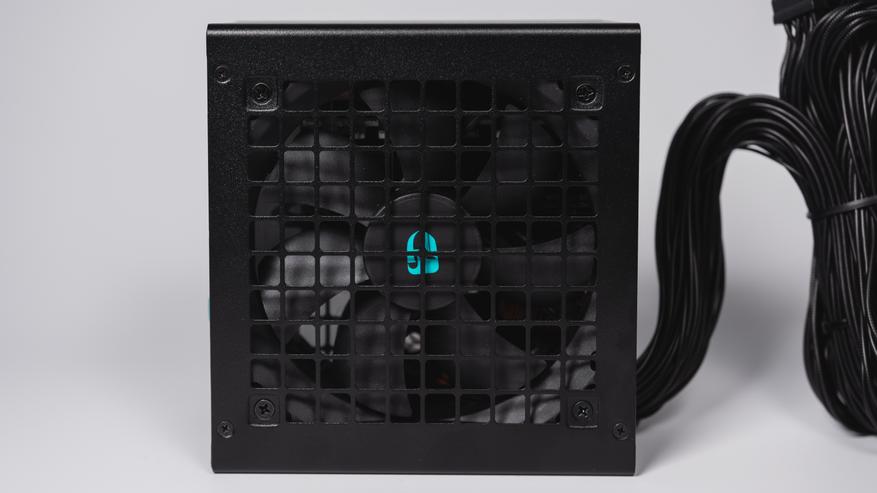

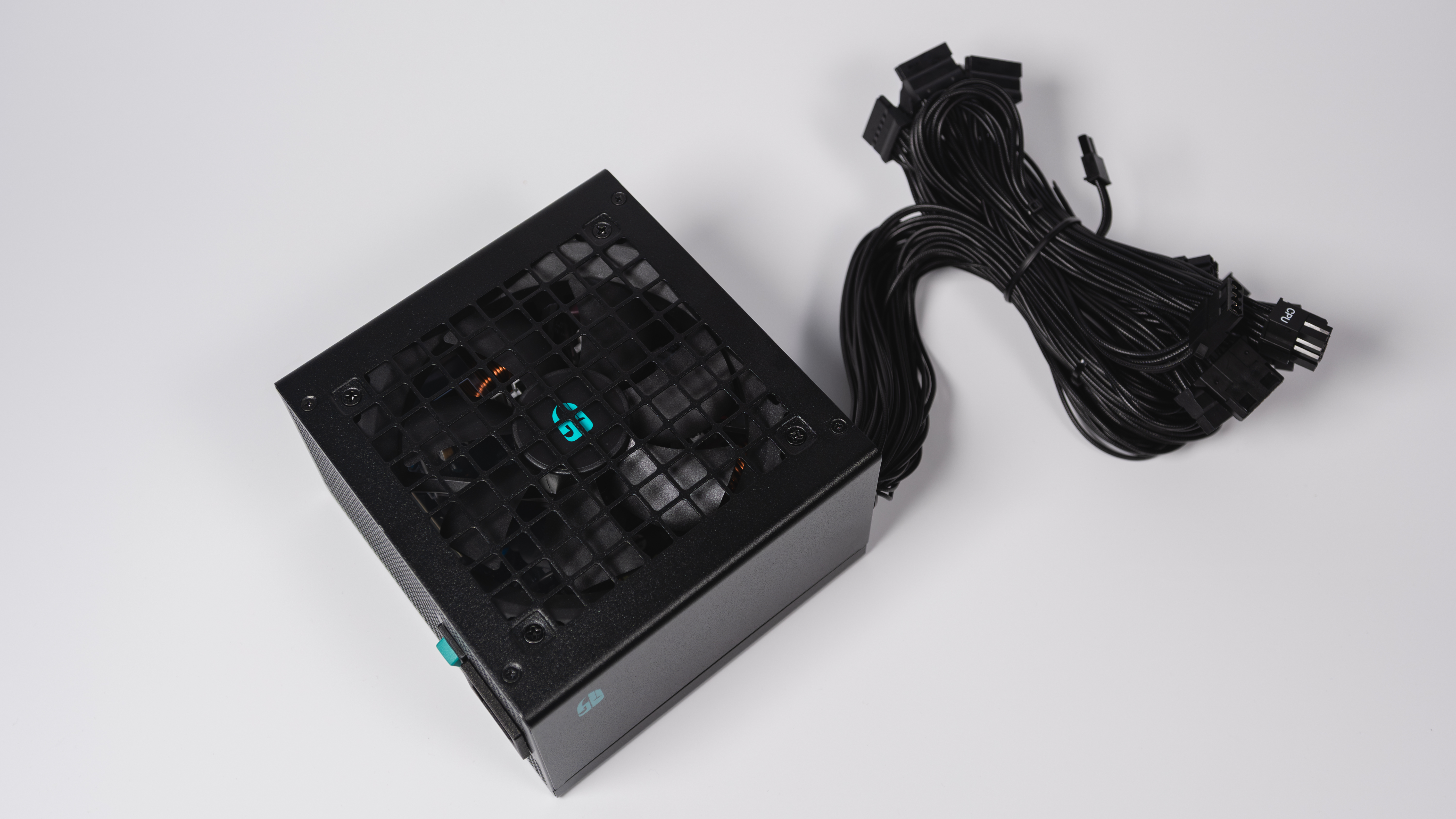

Внешне блок выглядит опрятно: аккуратная чёрная окраска, скруглённые углы и вентиляционная решётка, выштампованная прямо в крышке корпуса.

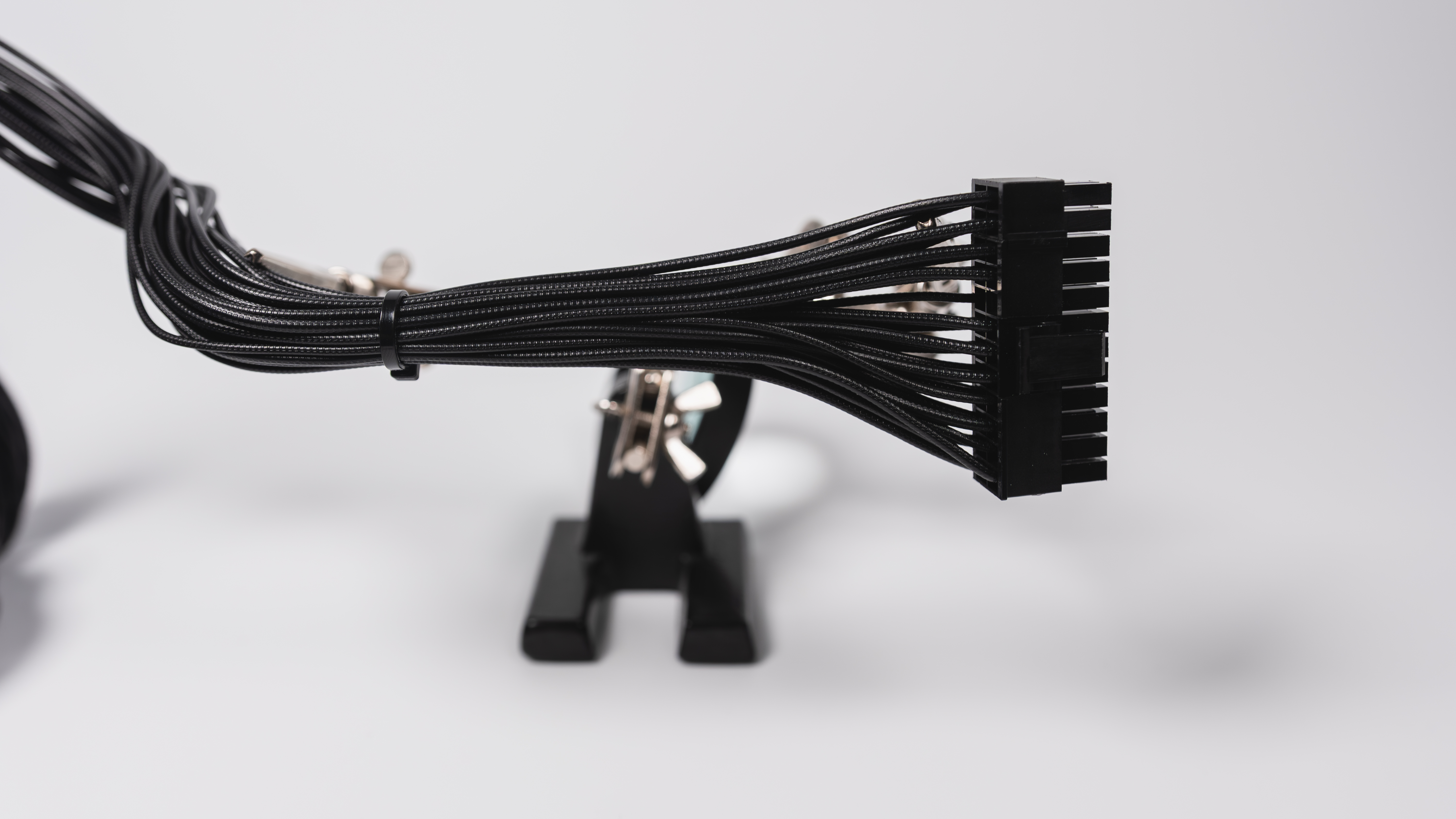

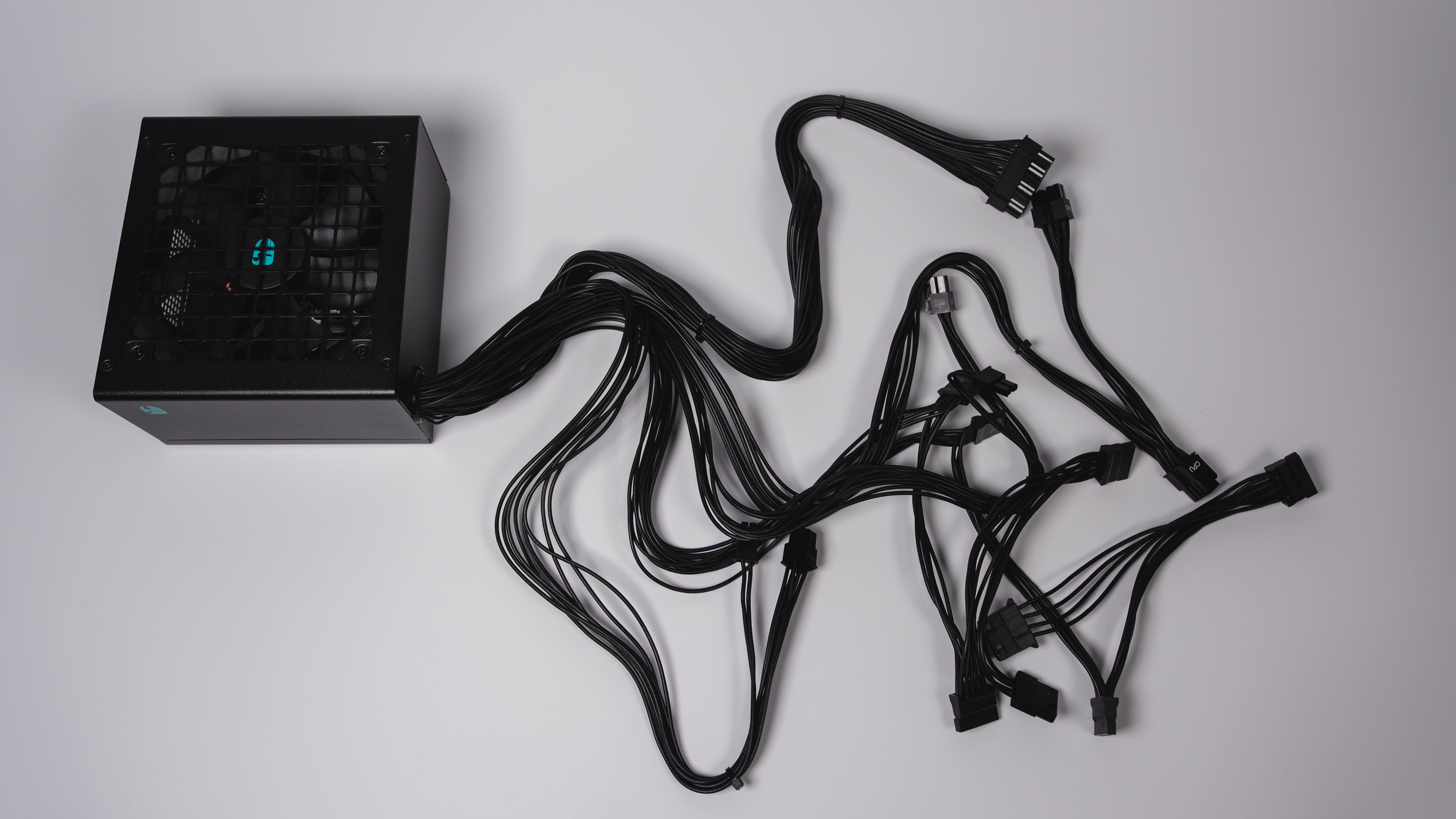

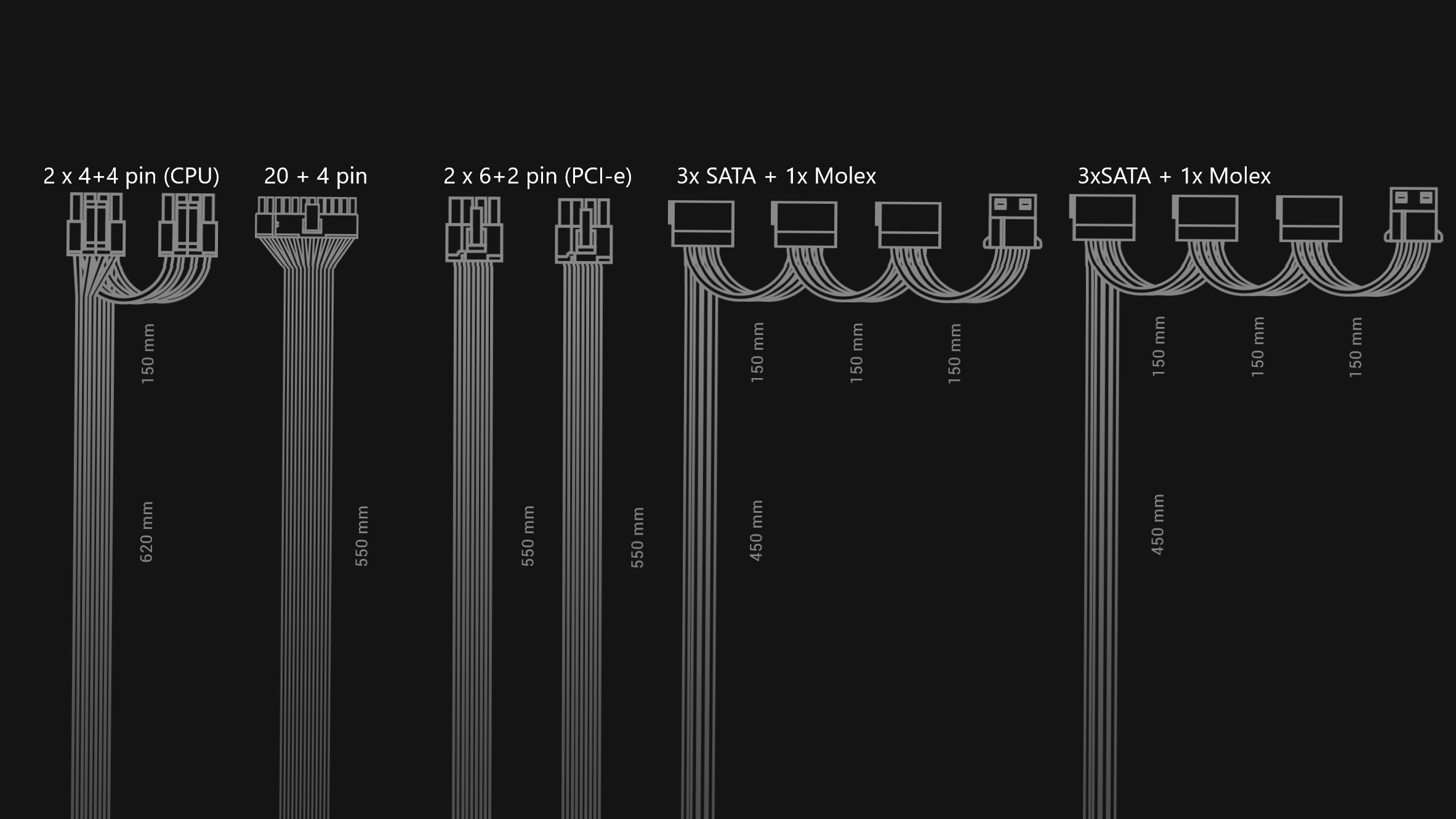

Все кабели имеют толстую чёрную изоляцию, благодаря чему в собранном корпусе они будут выглядеть довольно солидно.

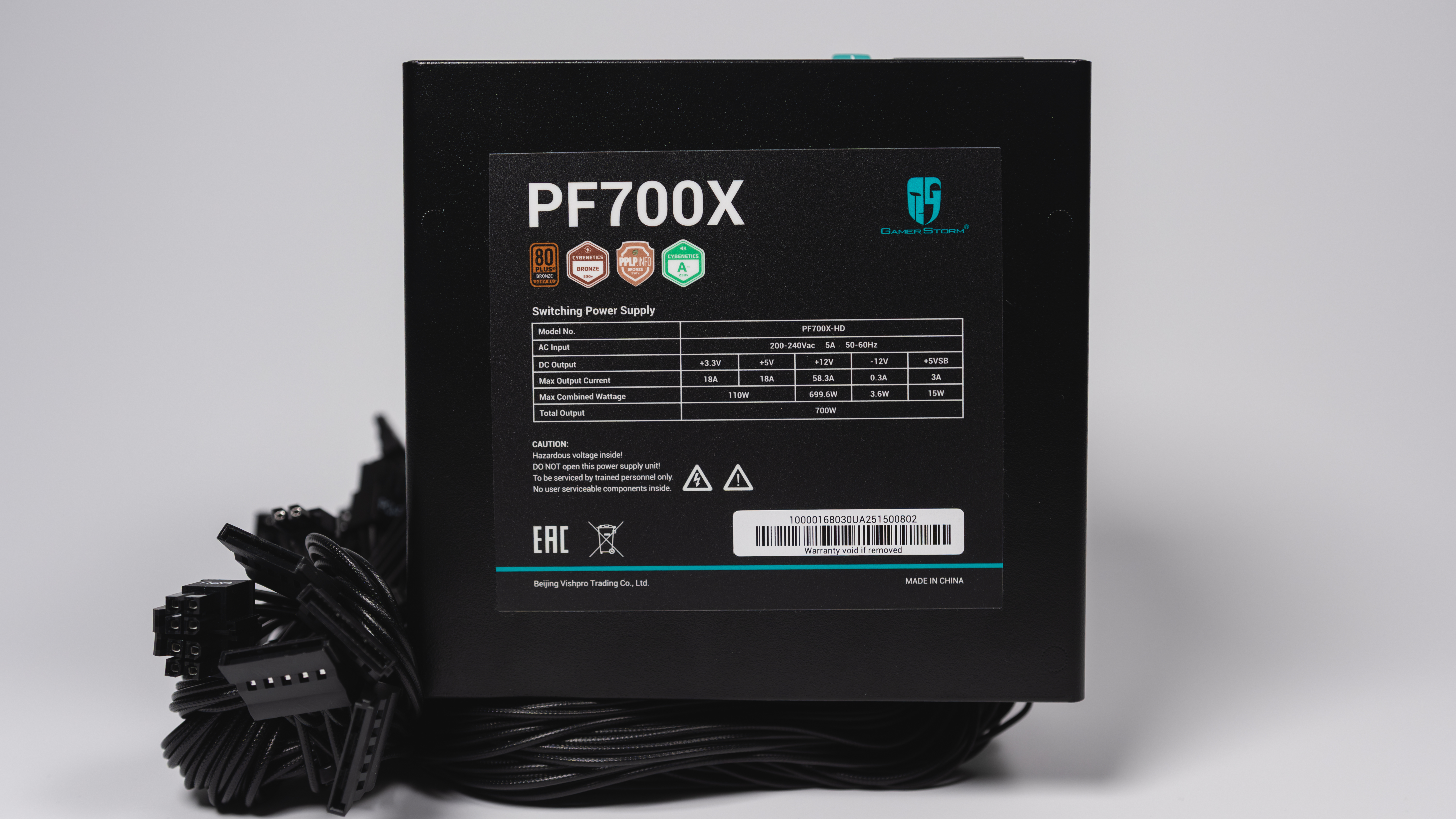

Снизу расположена наклейка с продублированными основными характеристиками и указанием мощности по всем линиям питания.

Удивляет один момент: при заявленной полной мощности по линии 12 В (696,6 Вт) блок оснащён всего двумя коннекторами питания видеокарты PCI-e 6+2 pin, каждый из которых рассчитан лишь на 150 Вт. Даже у обычной версии PF700 (без X) таких коннекторов четыре.

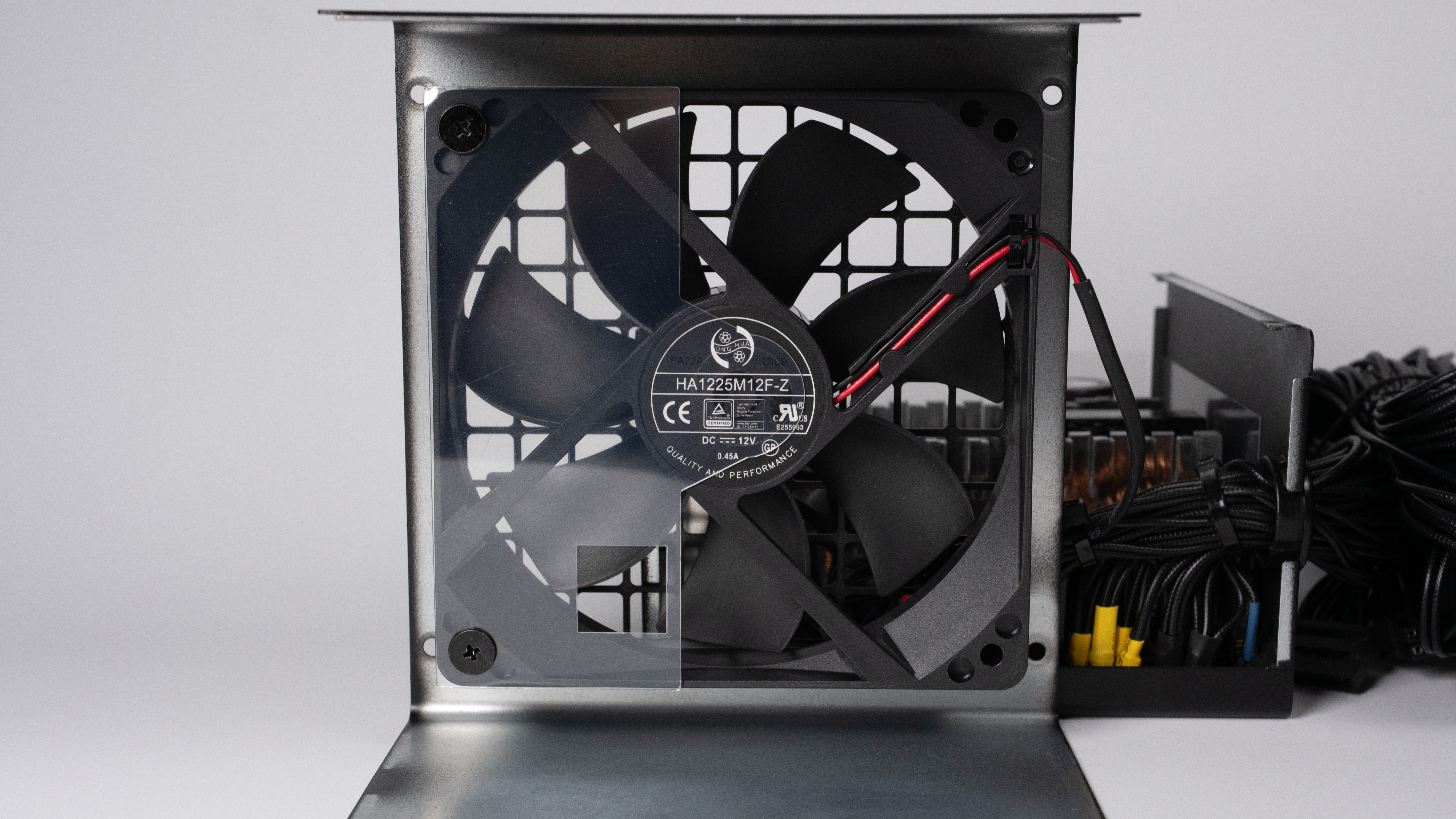

Внутри установлен вентилятор с маркировкой HA1225M12F-Z, подшипник заявлен как «Longlife HYB» с ресурсом наработки на отказ 40 000 часов.

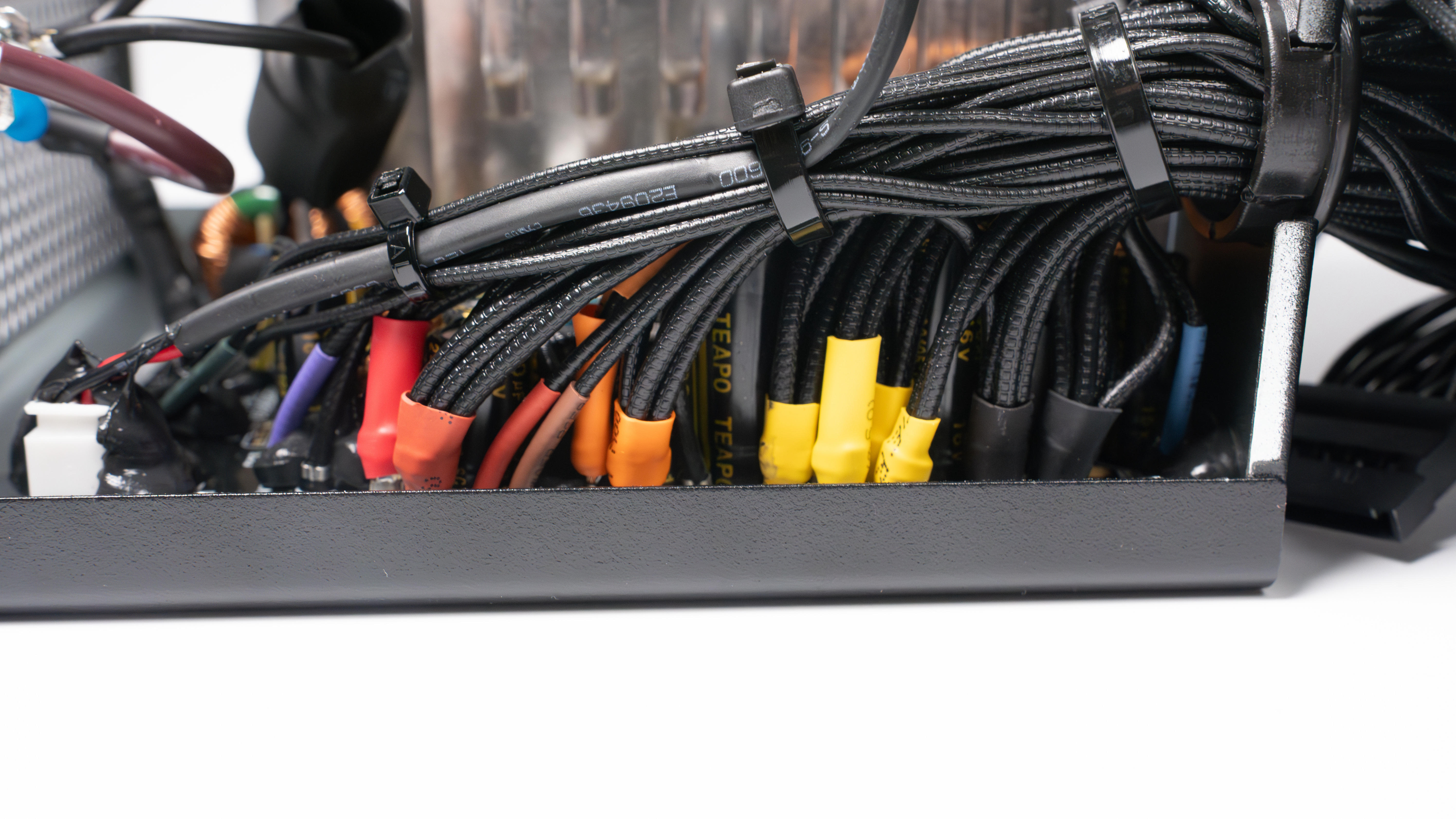

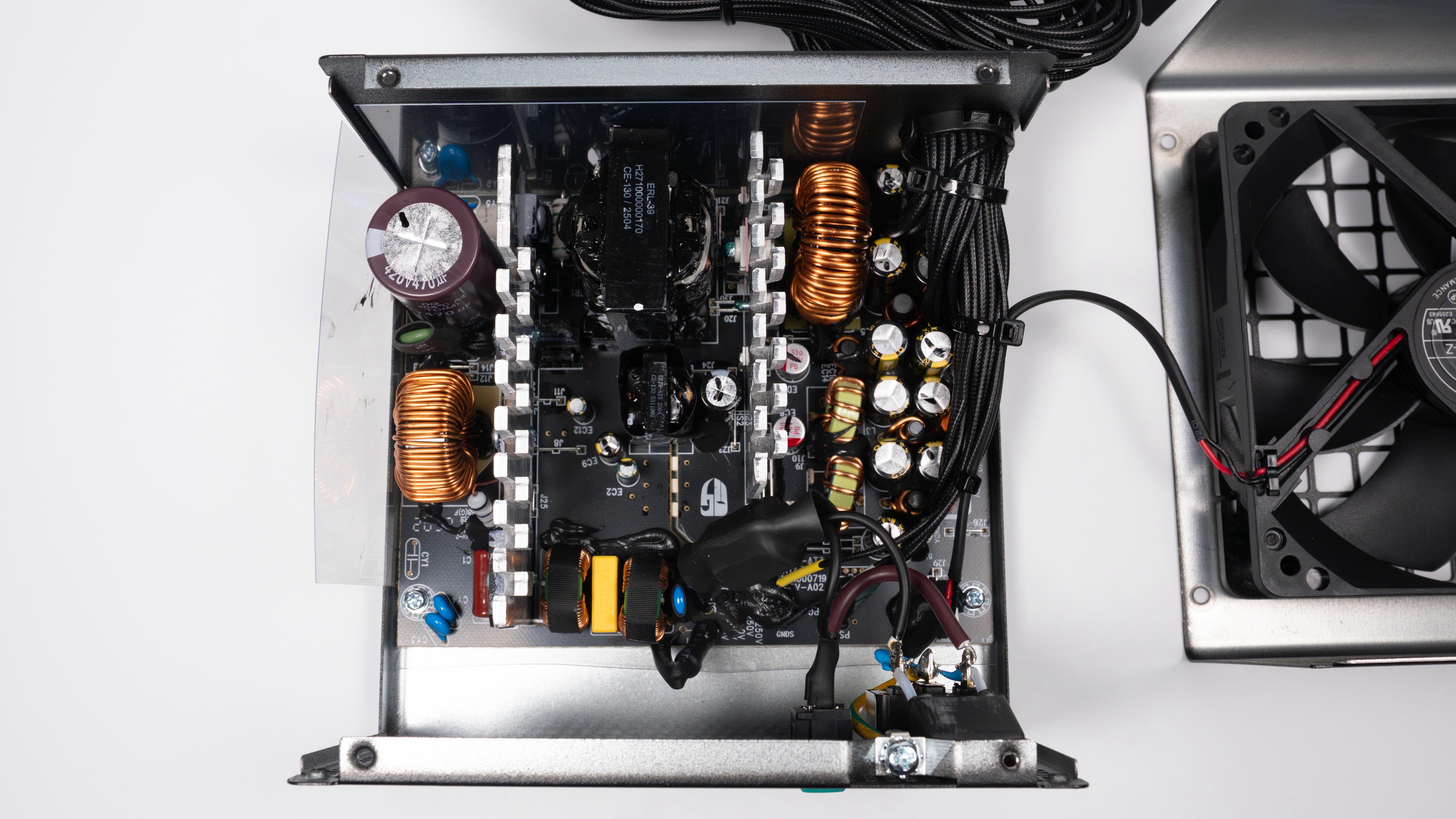

С внутренностями вы можете ознакомится на фото ниже.

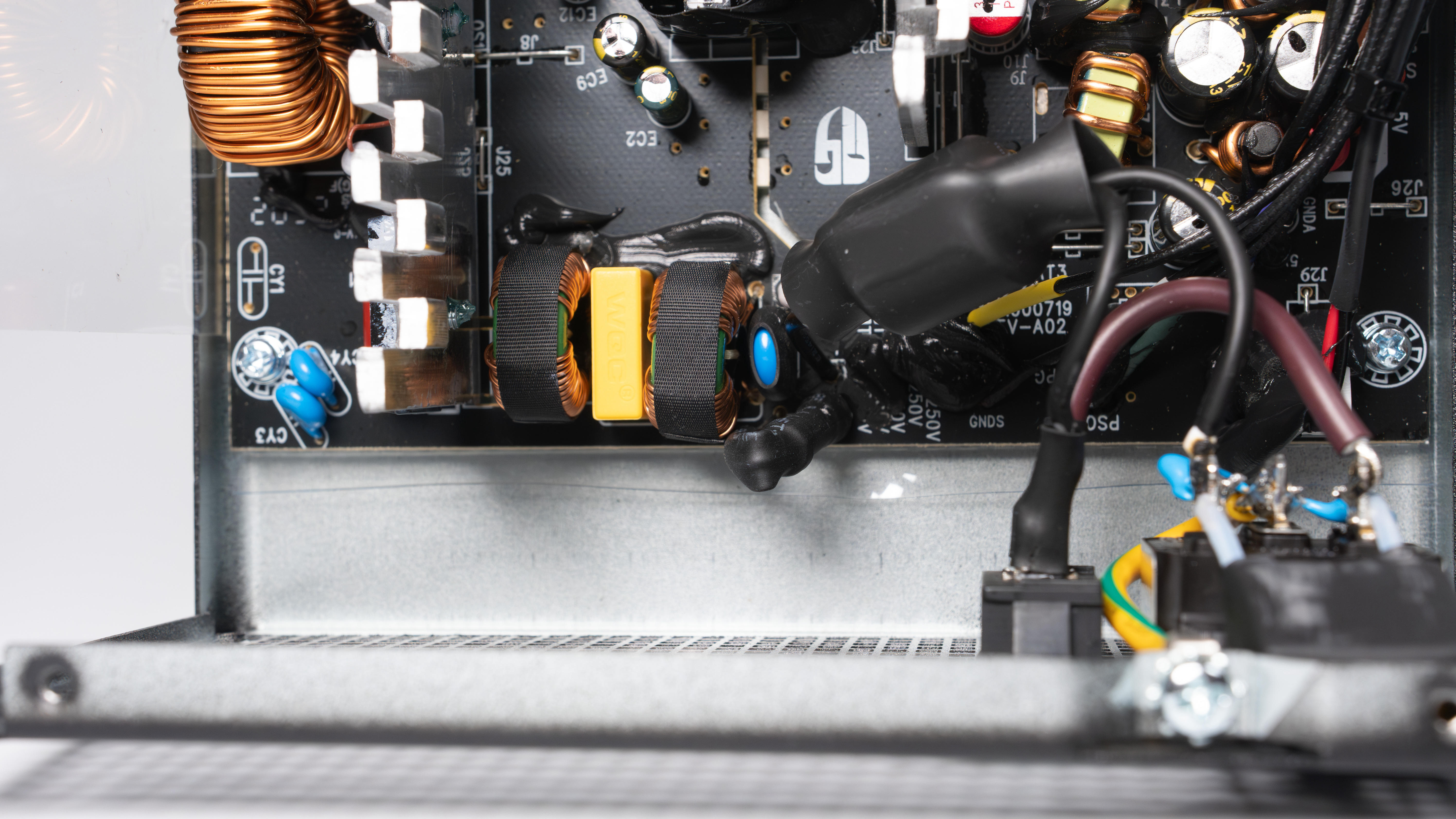

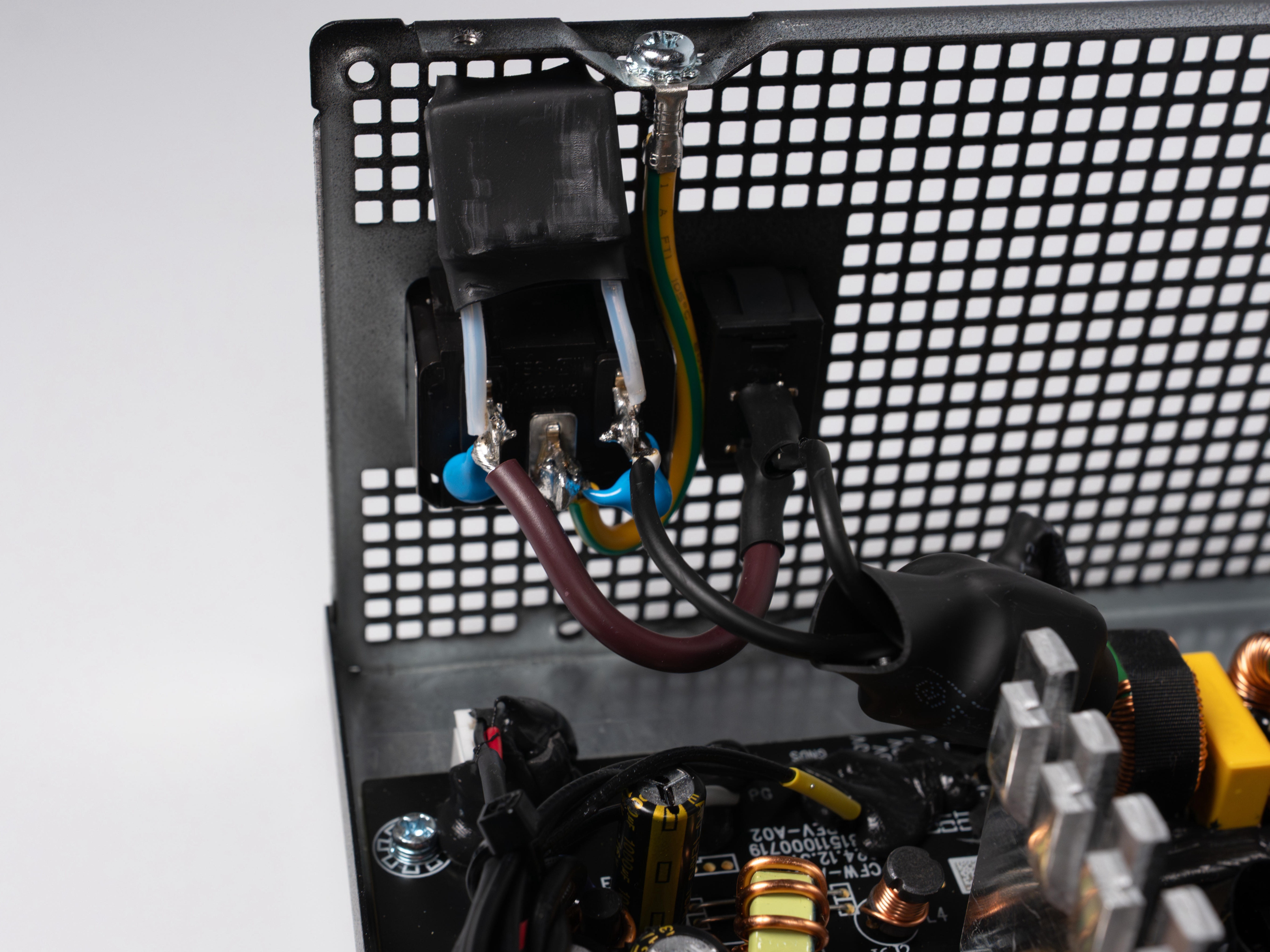

На входе распаян фильтр, есть варистор и плавкий предохранитель.

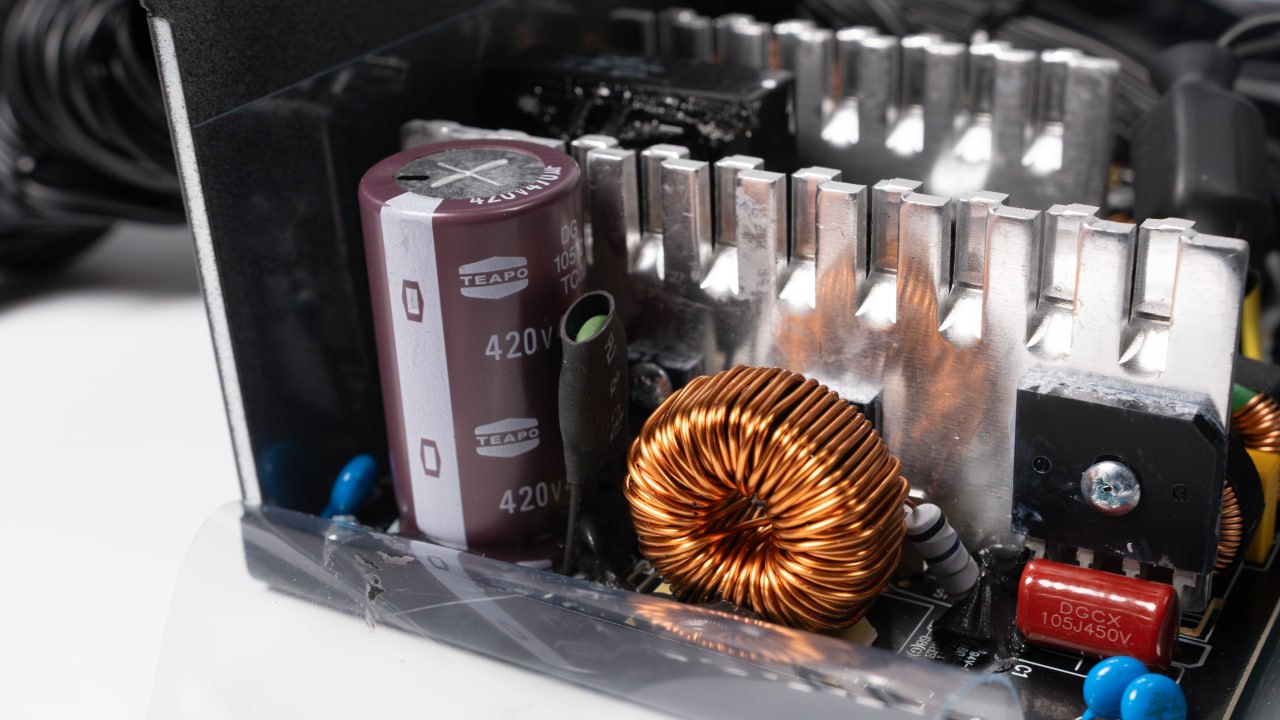

Высоковольтный конденсатор номиналом 420 В /470 мкФ от производителя TEAPO.

Остальные электролиты также TEAPO — для модели за данную это можно отнести к плюсам. Присутствует и пара полимерных конденсаторов.

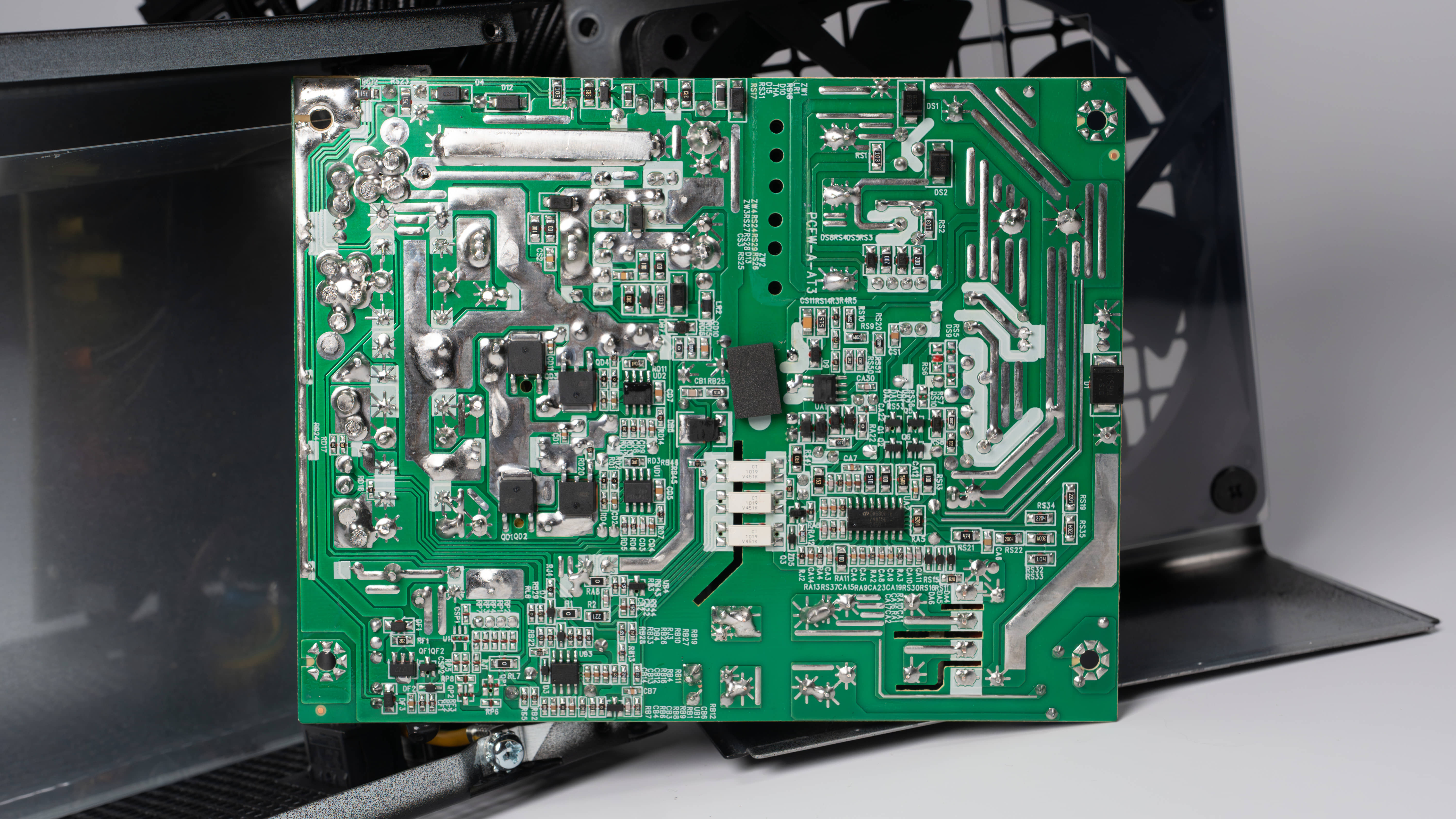

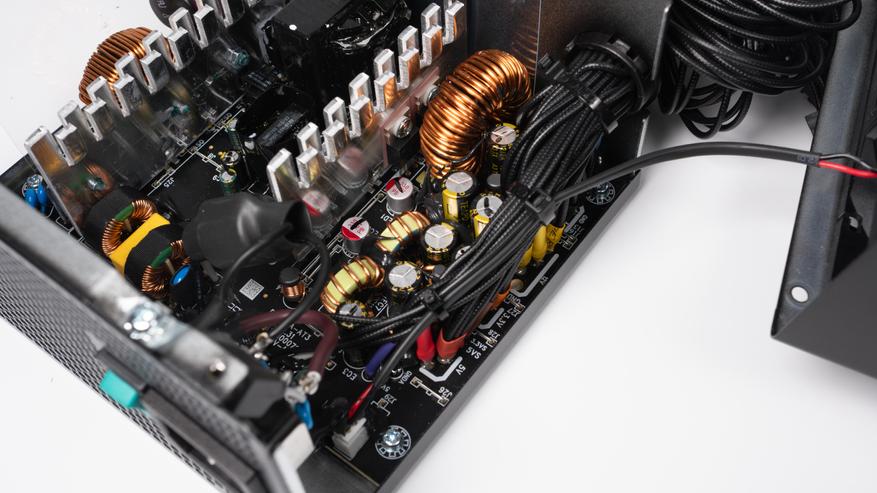

Компоненты распаяны с обеих сторон платы. Качество монтажа не вызывает нареканий.

Тестирование

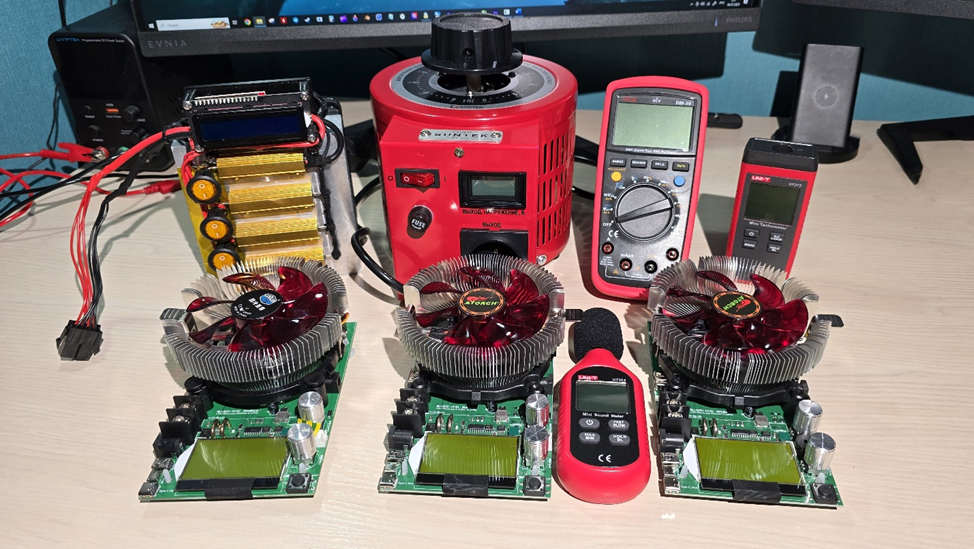

Перейдем к тестам. Мы проверим соответствие заявленному КПД, стабильность напряжений, работу при нестабильном входном напряжении, а также уровень шума. Для этого будут использованы электронные транзисторные и резистивные нагрузки, ваттметр, ЛАТР и мультиметр, которые вы можете видеть на фото ниже.

Для начала проверим КПД. Заявлен сертификат 80+ Bronze. Чтобы соответствовать ему блок питания должен выдавать КПД:

· При 20 и 100% нагрузки — 85%.

· При 50% нагрузки — 88%.

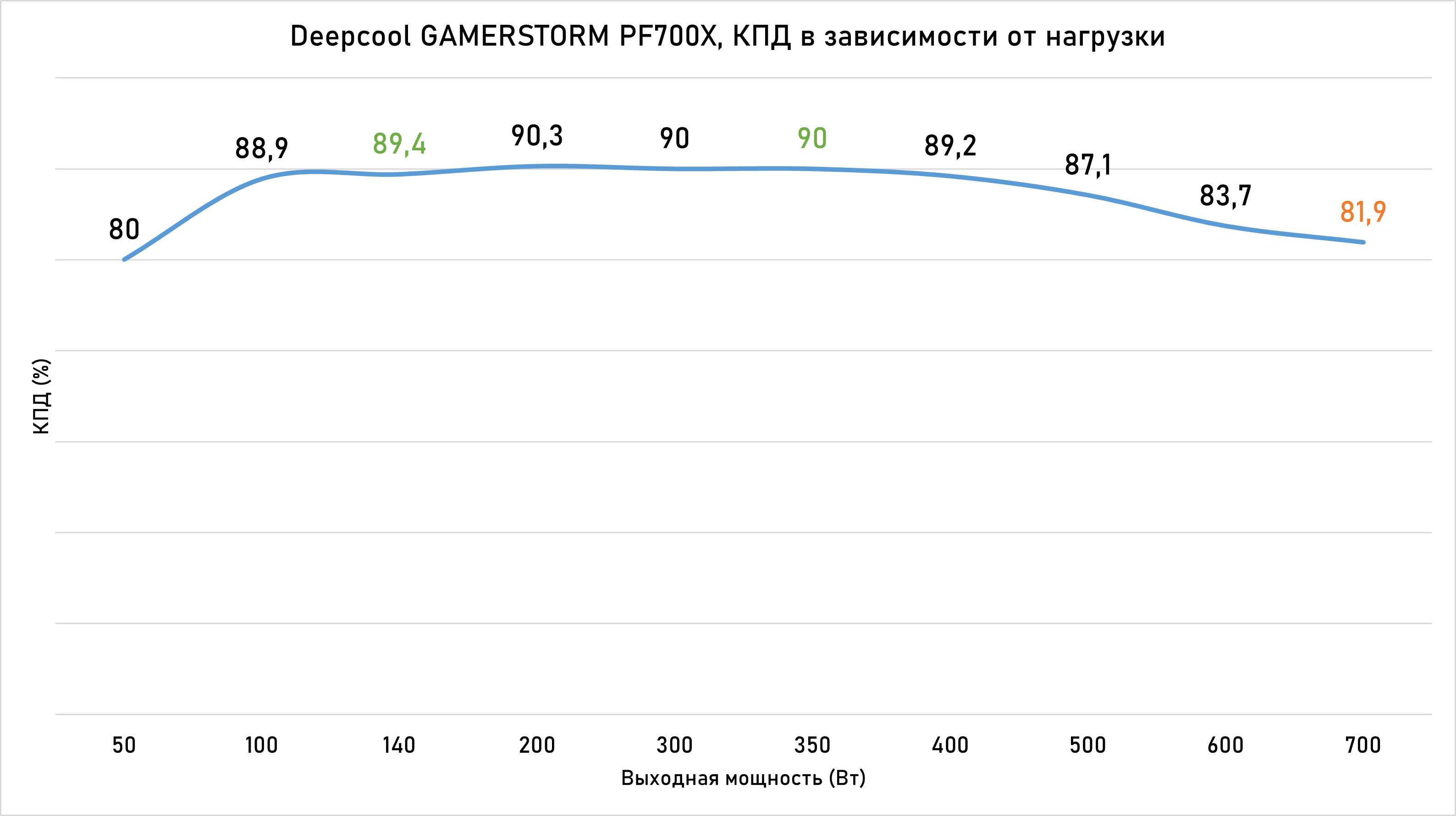

КПД высчитывались с помощью ваттметра UNI-T UT230B-EU, результаты вы можете увидеть на графике.

От 100 до 500 Вт модель стабильно выдает довольно высокие показатели, однако свыше данного значения наблюдается значительное падение, из-за которого блок не полностью соответствует своему сертификату. Вся нагрузка специально приходилась на линию 12 В, чтобы проверить соответствие заявленным параметрам — в отличии от многих конкурентов модель способна выдать всю мощность по этой линии. И блок действительно справляется, однако, как мы видим, на КПД это повлияло не лучшим образом.

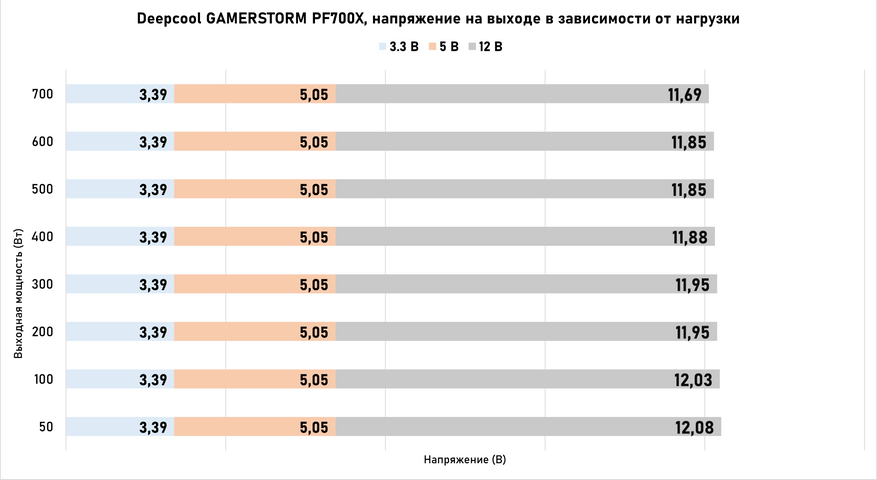

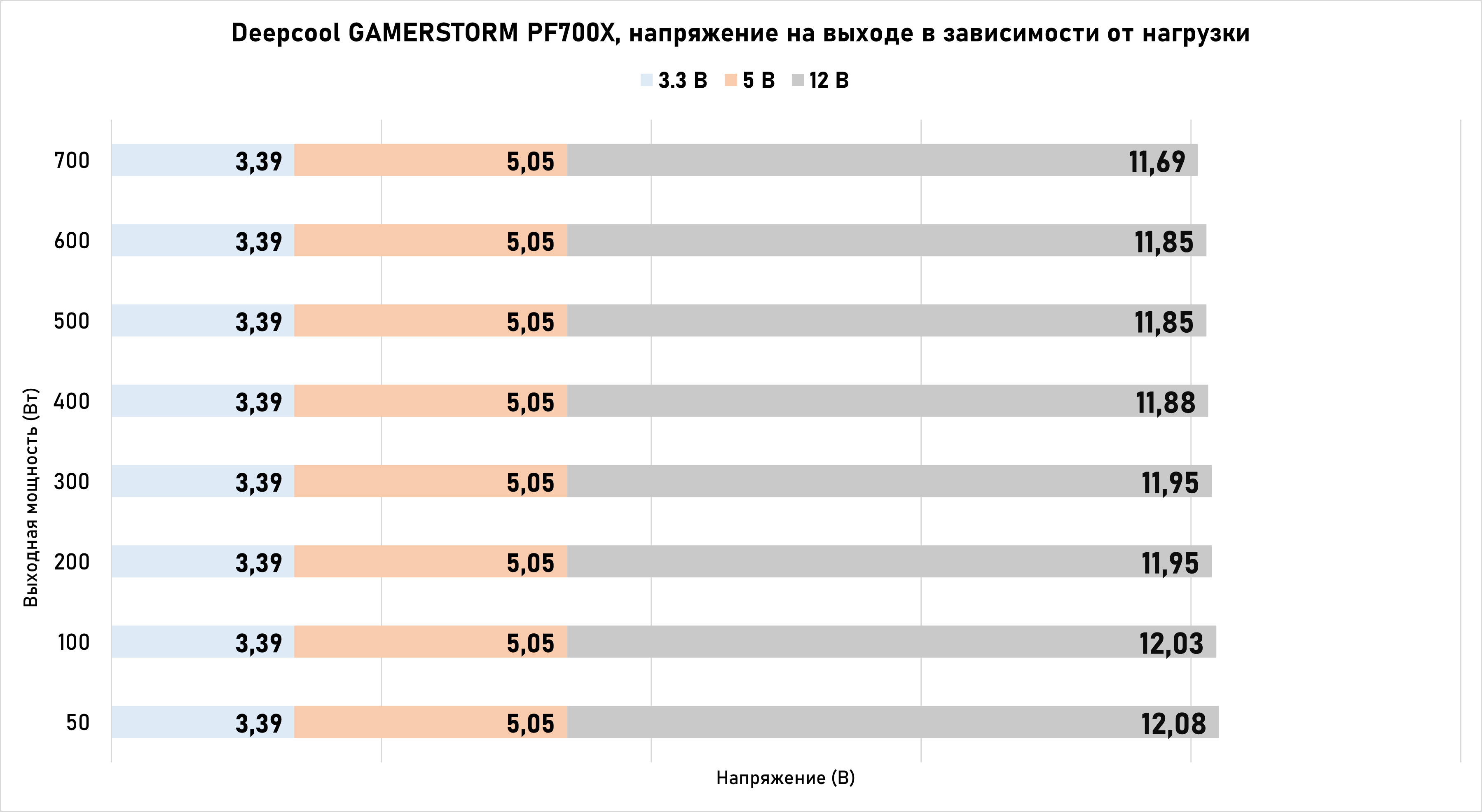

Напряжение во время тестов измерялось с помощью мультиметра RGK DM-30.

Напряжения по второстепенным линиям стабильны на протяжении всего теста. По основной линии 12 В при потреблении до 600 Вт отклонения незначительны. При переходе от 600 до 700 Вт нагрузки наблюдается ощутимое снижение, но напряжение остается в рамках ATX стандарта.

У блока заявлен довольно узкий диапазон входного напряжения сети — 200-240 В. Во время тестов он подключался к ЛАТРу при нагрузке в 600 Вт и показал способность выдерживать просадки напряжения, значительно выходящие за пределы заявленного диапазона.

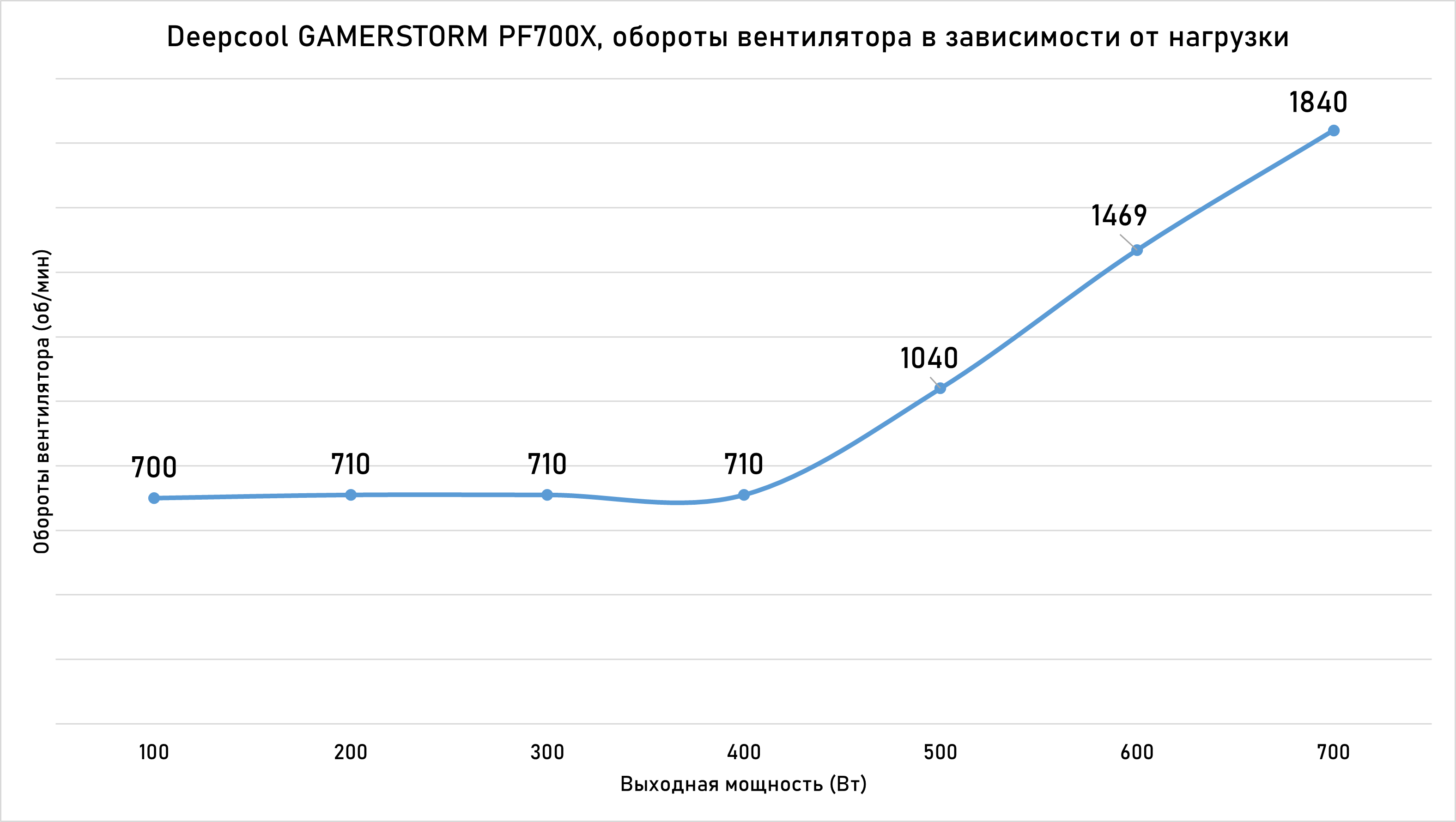

К достоинствам блока однозначно можно отнести тишину при работе вплоть до 400 Вт нагрузки — вентилятор вращается на минимальных 700 оборотах.

Уровень шума при этом едва выделяется из фонового, который составлял 38,1 дБА на момент тестов.

Если ваш системный блок расположен под столом, то до 500 Вт блок питания навряд ли будет выделяется из шума остальных компонентов ПК. От 600 Вт блок уже хорошо слышно.

Итоги

Во время тестов при выходной мощности до 500 Вт блок питания демонстрировал высокий КПД, стабильные напряжения и низкий уровень шума для бюджетной модели. Внутри установлены тайваньские конденсаторы TEAPO, в отличие от многих конкурентов, где часто встречаются компоненты более низкого качества. К преимуществам также можно отнести стабильную работу при завышенном или заниженном входном напряжении, что было протестировано, а также наличие множества встроенных защит.

Недостатки, однако, тоже присутствуют. При максимальной выходной мощности КПД блока значительно снижается и не соответствует заявленному сертификату: при 700 Вт блок показал 82% КПД, хотя при меньшем потреблении он почти всегда был близок к 90%. Также стоит отметить, что блок оснащён всего двумя коннекторами питания PCI-e 6+2 pin для видеокарт.

Тем не менее, несмотря на эти недостатки, блок остаётся весьма привлекательным предложением. Оптимальная нагрузка для блока питания ПК обычно составляет 50-60% от его максимальной мощности. В этом режиме GAMERSTORM PF700X работает тихо и сохраняет высокий КПД. Найти конкурентов с аналогичной начинкой и уровнем шума по такой цене будет крайне сложно.
