Материнская плата Azerty H81

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Обзор | Платформа ПК

В очередной раз стал обладателем материнской платы Azerty. На этот раз Azerty H81. Взял ее по нескольким причинам:

Во-первых, потому что материнка Asrock Z87 Pro3 внезапно ушла в «мир вечной охоты», а процессор Core I3 4350 остался (да и оперативки было более, чем достаточно 10Гб).

Во-вторых, гарантийный отдел магазина, где продают продукцию этого китайского производителя очень позитивно относится к выполнению своих обязанностей. Проблем ни разу не возникло ни с обменом, ни с возвратом.

            Так как знакомый сразу решил провести апгрейд на новую платформу, выжившее можно было поместить в менее просторный корпус и сделать из него более-менее универсальный мультимедиа комбайн, который также будет использован как запасной на случай, если основной игровой компьютер будет занят кем-то еще из домочадцев, а что-то сделать по работе необходимо незамедлительно. Особенно на случай повторения внезапно вошедших в моду всевозможных карантинов.

Заказал утром в интернет магазине и забрал вечером в магазине — точке самовывоза на ТК Савеловский по пути домой в область.  При получении материнской платы в комплектации ОЕМ (антистатический пакетик, заглушка задней панели и SATA шлейф), внимательно ее осмотрел со всех сторон на предмет физических повреждений – все нормально, но попросил дополнительно замотать в пузырьковую пленку на всякий случай.

Итак, что же из себя представляет материнская плата Azerty H81. Это микро-АТХ плата минимально возможного размера 17*22 сантиметра с базовым функционалом чипсета intel H81. Процессор имеет трех фазовое питание на парах мосфетов IRFS3004/3006. Теоретически они могут выдавать 90 Ватт мощности, поэтому с легким режимом эксплуатации 65 Ваттного процессора должны справиться. Еще бы какое-нибудь охлаждение на нее и вопросов бы не было совсем. Все конденсаторы на плате твердотельного типа, что очень хорошо скажется на продолжительности жизни подсистемы питания. На плате расположены 2 разъема под оперативную память DDR3 c поддержкой частоты до 1600МГц.

Есть один разъем PCI-Express 16x, куда можно при желании поставить видеокарту и единственный разъем PCI-Express 1x для периферийных устройств.

Количества разъемов SATA – четыре: два второй версии и два третьей (на плате отличаются цветом).

Количество USB 2.0 разъемов – восемь. Четыре на задней панели и четыре в виде штырьков для вывода на переднюю панель.  На задней панели также имеется пара разъемов USB 3.0.  Встроенным видео можно воспользоваться с помощью разъемов HDMI и D-SUB. Сзади также имеется звуковая панель в виде трех 3,5 разъемов. А также разъемы PS\2 для клавиатуры и мыши (может за их утилизацию в виде установки на плату и вывоз за пределы поднебесной приплачивают производителю? ;-).

Основные штырьковые разъемы (F_USB, F_Audio и F_Panel) имеют нарисованные рядом на плате таблицы подключения. Раньше (на предыдущих платах) их не было и, когда я больше из любопытства попросил их, написав на почту, указанную на родном сайте Азерти Россия, мне прислали такую таблицу:

В общем, плата – как плата. Раньше похожие варианты выпускалась многими грандами, как Gigabyte, Asus, AsRock, MSI и т.п.

Собрал, запустилось без проблем.

Посмотрим, какой же у нее BIOS (внимание — много фото).

Нажмите, чтобы развернуть













Bios оказался самый обычный и стандартный от American Megatrends: никакой графики – только суровый текстовый режим. Но разнообразие настроек впечатляет.

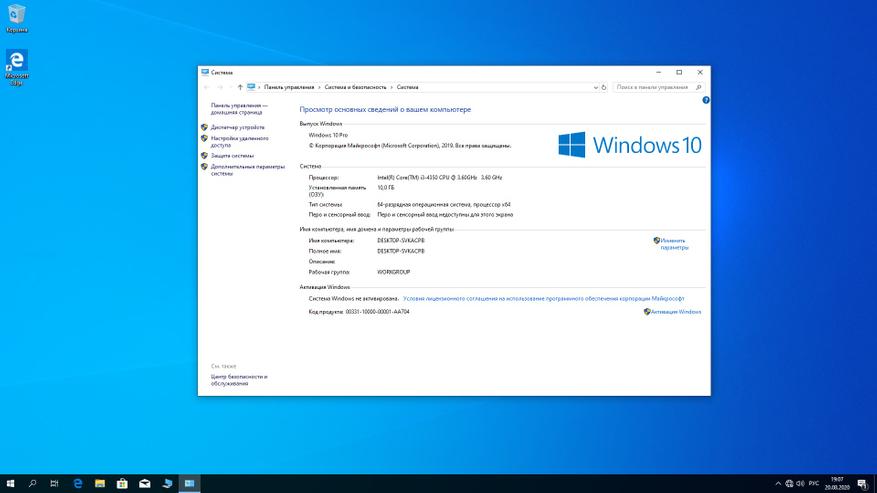

Подключил SSD диск и установил операционную систему Windows 10 Pro 64bit.

На SSD Azerty BORY R500 с флешки установка заняла считанные минуты. Основное время уходило на ответы на вопросы, задаваемые системным установщиков в процессе.

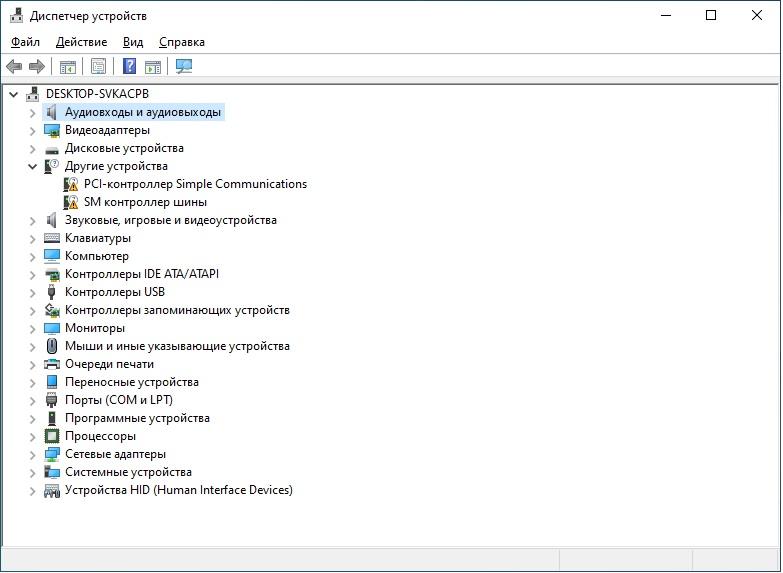

Почти все драйвера установились автоматически (остальное установилось после подключения интернет). Да и еще бы не установились, когда контроллеры звука и сети (LAN) самые популярные микросхемы от Realtek: ALC662 и RTL8105E

Результаты измерений данного HD-кодака  от Realtek средние:

Установил и запустил Aida64, почти все распозналось адекватно, кроме некоторых датчиков.

Естественно, Вы понимаете, что 118 градусов целься никаких там не было, как и -15в. вместо -12в.

Пятнадцатиминутная проверка встроенным стресс-тестом Аиды ничего подозрительного не выявила.

Тест подключенного системного диска SSD на 120Gb выдал такие значения скорости:

Что является довольно неплохим результатом, позволяющим как нормально пользоваться ПК для работы, так и для мультимедия возможностей, таких как просмотр фильмов и сериалов.

В общем-то данная плата произвела на меня положительное впечатление, что и поспособствовало написанию данного обзора.

Как основа игрового ПК или ПК для решения мощных вычислительных задач – она, естественно, не лучший вариант. Но стать основой небольшого (особенно, если это важно) офисного или домашнего ПК вполне может. Также, в силу нормальной гарантии, является незаменимым вариантом для ремонта системных блоков, имеющих аналогичные материнские платы, отправившиеся в «мир вечной охоты».
