USB-хаб Orico CT2U3-10AB на 10 портов

Сегодняшний обзор будет посвящен USB Hub'у Orico CT2U3-10AB на 10 портов с возможностью включения/выключения отдельных портов и поддержкой BC1.2 (максимально заявленный ток заряда устройств — 2.4А).

Типичная упаковка от Orico. Технические характеристики на обороте.

• Name: Individual Switch Hub
• Model: CT2U3-10AB
• Dimensions: 190*58*26mm
• Meterial: ABS
• Input: USB3.0-A * 1
• Output: USB3.0-A * 10
• DC Power: 12V4A
• Indicator: Blue

Внутри:

• USB хаб на 10 портов
• блок питания
• кабель для подключения к ПК
• инструкция по эксплуатации
• гарантийный талон

USB хаб представляет собой прямоугольный пенал, выполненный из ABS пластика. Верхняя и нижняя части корпуса матовые, боковины — глянцевые и отпечатки собирают только так.

В верхней части находится основной массив USB3.0 портов с отдельными переключателями на каждый порт. Нажатия четкие, перепад высот порядка пары миллиметров.
Данный хаб представлен 4 вариациями на 7, 10, 13 и 16 USB портов.

Справа от USB портов расположены технологические отверстия для свечения синего светодиода. Китайская классика! Но, светодиод утоплен так, что его почти не видно.

На тыльной стороне находятся порт DC для питания хаба и разъем Type B USB3.0 для подключения его к компьютеру. Штатный блок питания имеет следующие выходные характеристики 12V4A. Общая длина силового провода составляет около 2.5 метров.

Далее переходим к тестам, для этого подключаем штатным кабелем Type A — Type B к ноутбуку Teclast F6 и начинаем изучать хаб.

В качестве теста воспользуемся накопителями из моих предыдущих обзоров:

• SSD BlitzWolf BW-PSSD1,
• NVMe Orico GV100,
• 1TB HDD HGST и SSD Kingston.

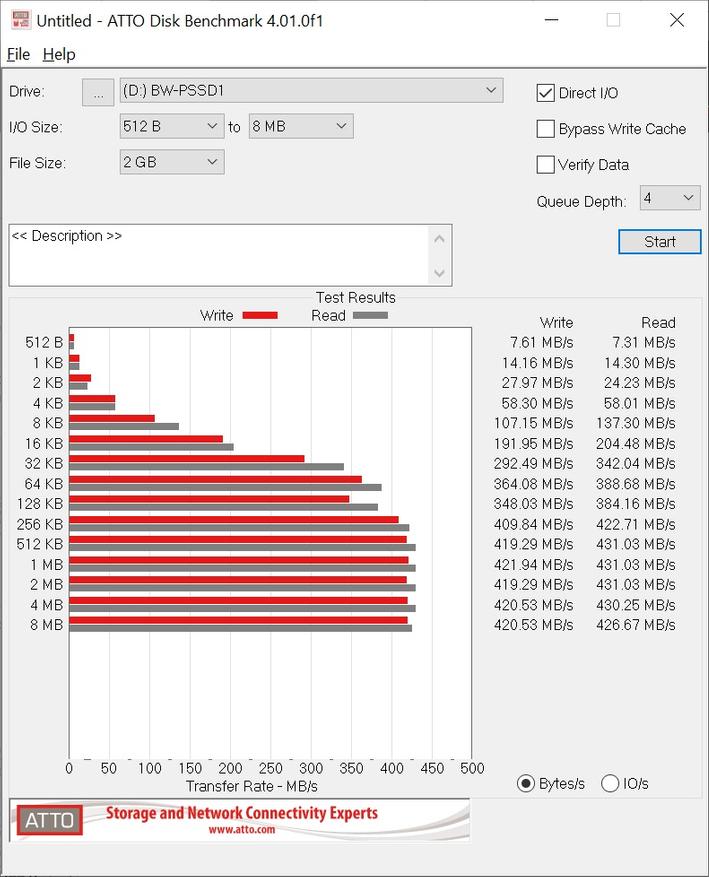

Для понимания конечных результатов, берем данные о скоростных характеристиках из каждого обзора (напомню, что во всех тестах накопители подключались напрямую к USB3.0 порту ноутбука) и сравниваем их с данными через Orico CT2U3-10AB. Начинаем с BlitzWolf BW-PSSD1, слева тест через Hub Orico CT2U3-10AB, справа прямой тест через USB3.0 ноутбука:

NVMe Orico GV100:

Загрузим хаб одновременно тестом сразу двух предыдущих накопителей:

Финальные результаты наглядно демонстрируют о скоростных характеристиках при одновременной работе сразу нескольких устройств.

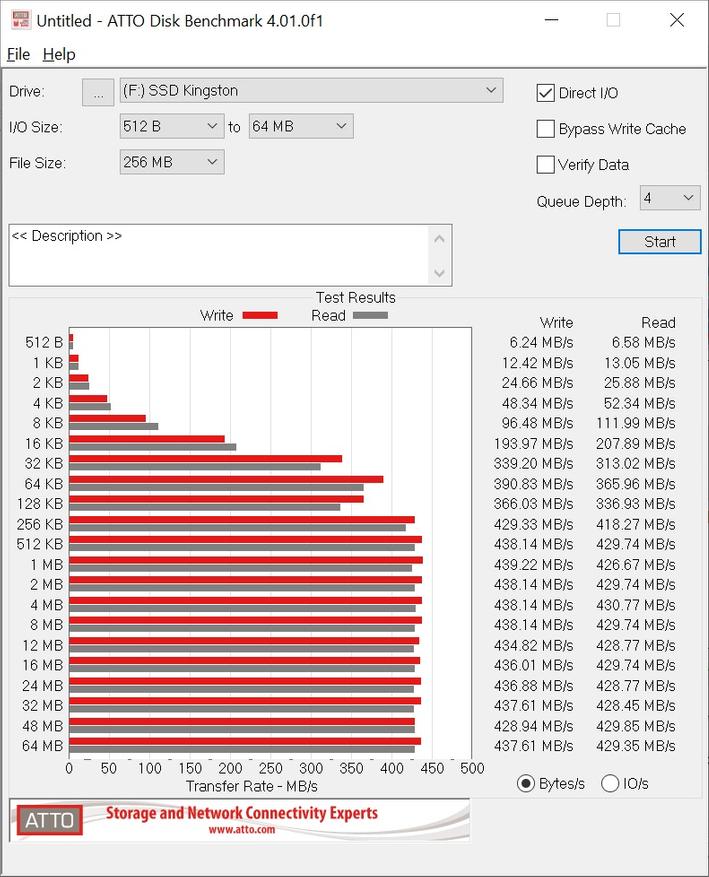

Далее, SSD Kingston:

1TB HDD HGST:

Напоследок проверим заявленный режим BC1.2 (Battery Charging Revision) с заявленными 5V2.4A. Начнем с ХХ который равняется 5.099A и плавно перейдем к замерам максимального тока. Для этого с небольшим интервалом поднимаем значение тока на 0.2А. При токе равном 2.7А тест прекратился, произошла отсечка ниже 4.8V. Последние зафиксированные данные 4.809V/2.6А, 4.798V/2.7А.

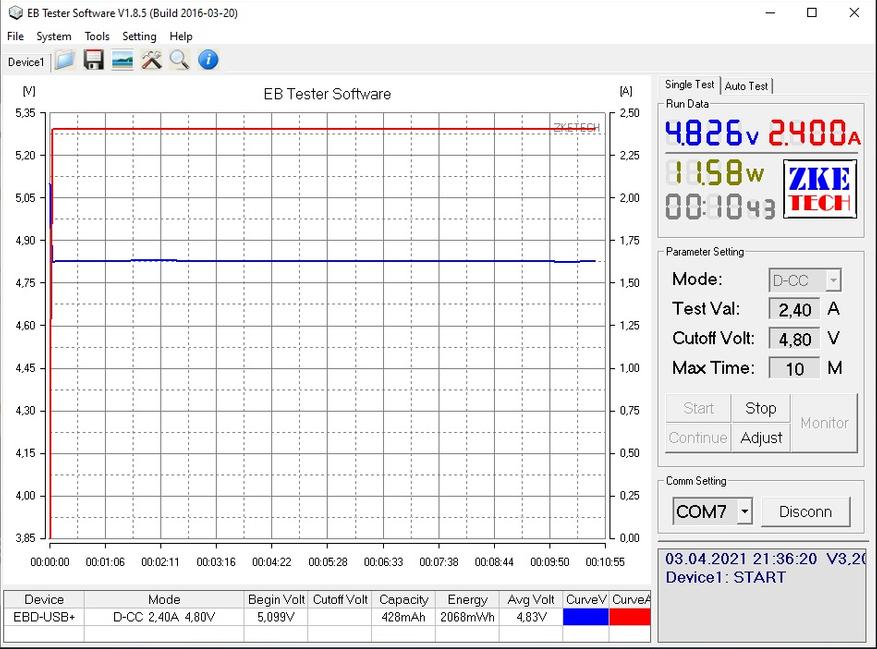

Далее стресс-тест на максимально заявленных значениях тока равных 2.4А. Напряжение стабильно держится на уровне 4.82V. Для любопытства, при токе 1А напряжение равно 4.979V.

По финалу, USB Hub Orico CT2U3-10AB на 10 построенный на базе чипа VIA VL817 выдал честные показатели, имеет множество портов (напоминаю, что существуют так же версии на 7, 10, 13 и 16 портов) с поочередной возможностью включения/отключения каждого из них. Что касаемо работы BC1.2, то тут тоже не все так плохо и не каждое устройство будет брать заявленные 2.4А.
Из минусов, синий светодиод на каждом порту утоплен так, что его видно только при прямом взгляде на хаб. Теперь синий китайский светодиод отвлекать точно не будет, но и видеть включен порт или нет, тоже не получится (перепад кнопок не такой большой, что бы быстро по ним ориентироваться).
