Зачем нужен третий контакт на аккумуляторе

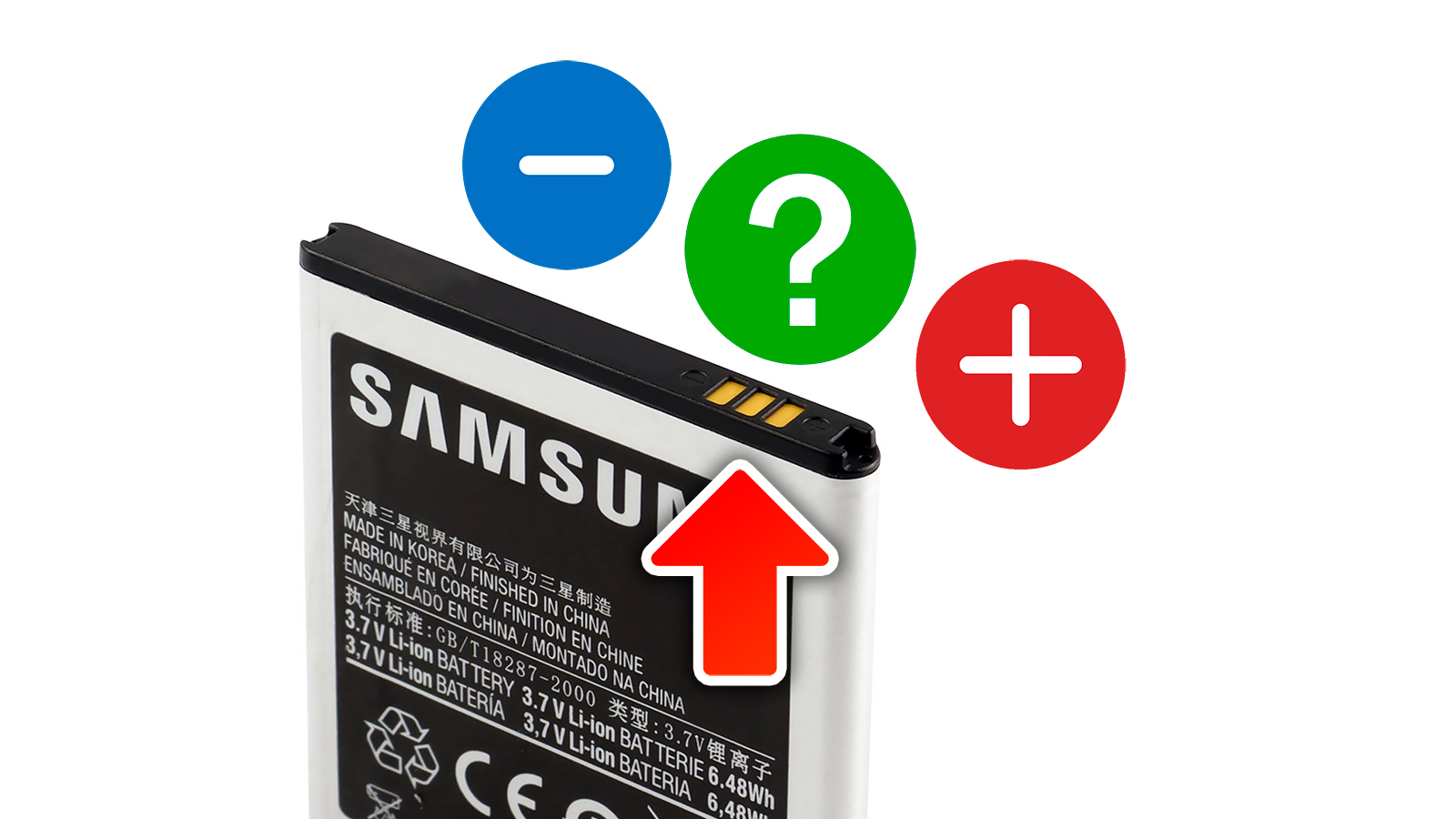

У простых батареек и аккумуляторов типа 18650, что часто используются в портативных устройствах, есть всего 2 контакта: «плюс» и «минус». Этого вполне достаточно для их работы и подзарядки. А вот аккумуляторы смартфонов, фотоаппаратов и некоторой другой электроники чаще всего оснащены тремя контактами (а иногда и четырьмя).

По сети гуляет множество мифов о назначении этого дополнительного элемента. Некоторые даже считают, что с помощью 3-го контакта смартфон распознаёт, оригинальный ли аккумулятор в него установлен. То есть он якобы нужен для защиты интересов производителей смартфонов. В этой статье предлагаю разобраться в назначении "лишних" контактов и выяснить, какие функции они могут выполнять на самом деле.

Типичное применение

В данный момент не существует какого-то общепризнанного стандарта, который бы строго определял назначение третьего контакта на аккумуляторах. Это значит, что возложенные на него функции определяются каждым конкретным производителем техники.

Иногда производители проявляют фантазию, но в большинстве случаев третий, центральный пин заведен на встроенный в аккумулятор терморезистор, он же термистор. Это полупроводниковый элемент, сопротивление которого снижается при повышении температуры, и наоборот. Он необходим для защиты аккумулятора от воздействия неподходящих для него температур.

Современные литиевые аккумуляторы известны своей чувствительностью к температуре. Если она слишком высокая, то сокращается срок службы батареи, в особо запущенных случаях аккумулятор может и вздуться. При слишком низких температурах у литиевого аккумулятора временно, но очень значительно снижается емкость, а также возрастает скорость саморазряда.

Благодаря показаниям с термистора смартфон (или другая техника) может вовремя отключиться или уйти в режим защиты, чтобы избежать повреждения аккумулятора. Контакт термистора на корпусе аккумулятора зачастую маркируют буквой "Т", как на картинке выше.

Другие варианты

В более продвинутых аккумуляторах вместо термистора может быть полноценный датчик температуры, совмещенный с контроллером уровня заряда, но основное назначение у них такое же — защита аккумулятора от перегрева или от мороза. Датчик температуры и контроллер уровня заряда могут маркироваться литерой "D" (от "Data") или "С" (от "Сommunication").

Иногда дополнительный пин выполняет какие-то специфические функции. К примеру, на портативной приставке Sony PSP он применялся для запуска сервисного режима, который позволял "раскирпичить" консоль или провести даунгрейд прошивки. Делалось это при помощи специального "аккумулятора Пандоры", который отличался от обычного характерным серийным номером. Данный номер считывался приставкой в момент включения при помощи дополнительного контакта, после чего появлялся доступ к сервисному режиму.

Третий контакт отвечал за доступ к сервисному меню и на некоторых кнопочных телефонах Nokia. Также в старых зеркальных фотоаппаратах от Sony с помощью дополнительного контакта на батарее осуществлялась автоматическая регулировка яркости встроенного дисплея (яркость уменьшалась по мере снижения уровня заряда).

Четвертый контакт на аккумуляторах смартфонов довольно часто используется для связи с модулем NFC, который может быть непосредственно частью батареи. К примеру, у многих моделей в линейке Samsung Galaxy модуль NFC представляет собой своего рода "наклейку" на поверхности аккумулятора.
